BEDIENUNGSANLEITUNG V 15BT 10029361 OneConcept

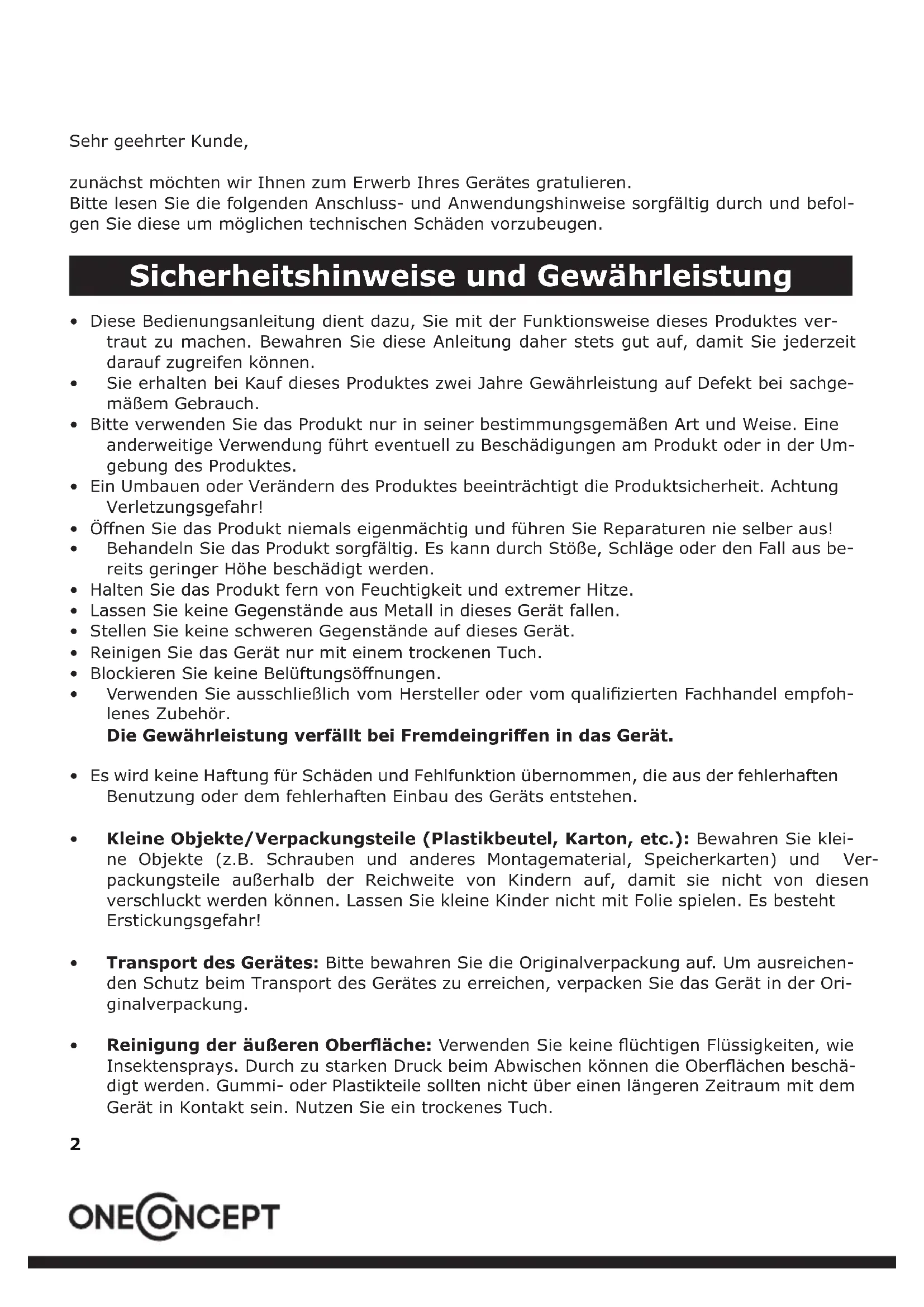

Sehr geehrter Kunde, zunächst möchten wir Ihnen zum Erwerb Ihres Gerätes gratulieren. Bitte lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befol- gen Sie diese um möglichen technischen Schäden vorzubeugen. Sicherheitshinweise und Gewährleistung

• Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes ver- traut zu machen. Bewahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit darauf zugreifen können.

• Sie erhalten bei Kauf dieses Produktes zwei Jahre Gewährleistung auf Defekt bei sachge- mäßem Gebrauch.

• Bitte verwenden Sie das Produkt nur in seiner bestimmungsgemäßen Art und Weise. Eine anderweitige Verwendung führt eventuell zu Beschädigungen am Produkt oder in der Um- gebung des Produktes.

• Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit. Achtung Verletzungsgefahr!

• Önen Sie das Produkt niemals eigenmächtig und führen Sie Reparaturen nie selber aus!

• Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder den Fall aus be- reits geringer Höhe beschädigt werden.

• Halten Sie das Produkt fern von Feuchtigkeit und extremer Hitze.

• Lassen Sie keine Gegenstände aus Metall in dieses Gerät fallen.

• Stellen Sie keine schweren Gegenstände auf dieses Gerät.

• Reinigen Sie das Gerät nur mit einem trockenen Tuch.

• Blockieren Sie keine Belüftungsönungen.

• Verwenden Sie ausschließlich vom Hersteller oder vom qualizierten Fachhandel empfoh- lenes Zubehör. Die Gewährleistung verfällt bei Fremdeingrien in das Gerät.

• Es wird keine Haftung für Schäden und Fehlfunktion übernommen, die aus der fehlerhaften Benutzung oder dem fehlerhaften Einbau des Geräts entstehen.

• Kleine Objekte/Verpackungsteile (Plastikbeutel, Karton, etc.): Bewahren Sie klei- ne Objekte (z.B. Schrauben und anderes Montagematerial, Speicherkarten) und Ver- packungsteile außerhalb der Reichweite von Kindern auf, damit sie nicht von diesen verschluckt werden können. Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!

• Transport des Gerätes: Bitte bewahren Sie die Originalverpackung auf. Um ausreichen- den Schutz beim Transport des Gerätes zu erreichen, verpacken Sie das Gerät in der Ori- ginalverpackung.

• Reinigung der äußeren Oberäche: Verwenden Sie keine üchtigen Flüssigkeiten, wie Insektensprays. Durch zu starken Druck beim Abwischen können die Oberächen beschä- digt werden. Gummi- oder Plastikteile sollten nicht über einen längeren Zeitraum mit dem Gerät in Kontakt sein. Nutzen Sie ein trockenes Tuch.3 Technische Daten Artikelnummer 10029361, 10029362, 10029363, 10029364 Stromversorgung AC 230V ~ 50Hz Stromverbrauch 27W max. Lautsprecher 2x 3“, 5W @ 4Ω (THD bei 1kHz: max. 10% ) Radio-Frequenzbereich FM 88 - 108 MHz USB Kompatibel mit USB 1.1 und USB 2.0 Dateitypen: MP3 (32 ~ 320 kbps)

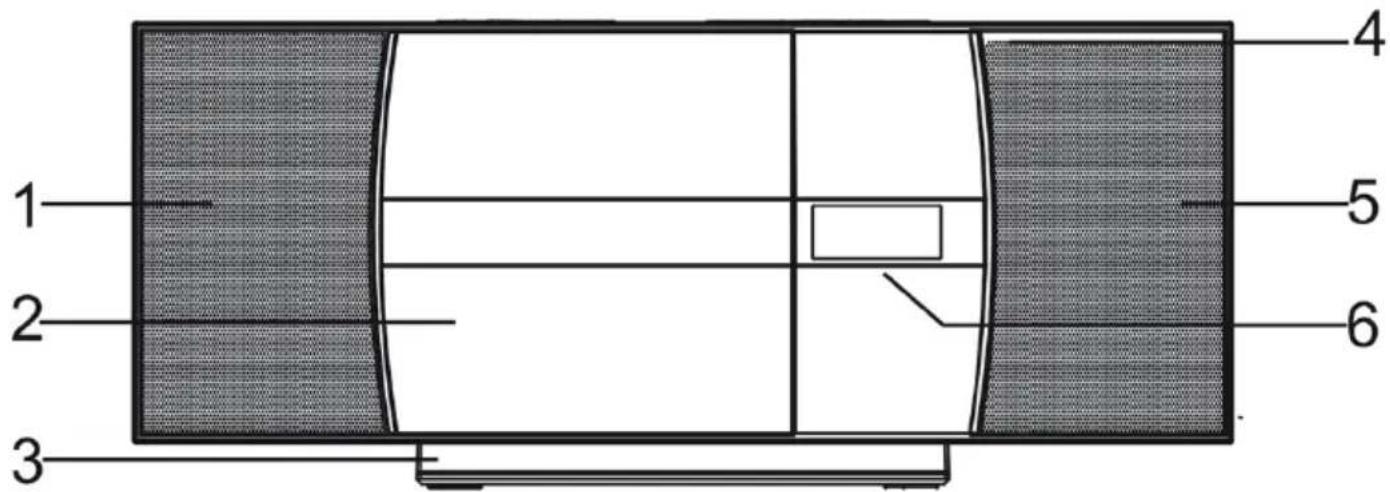

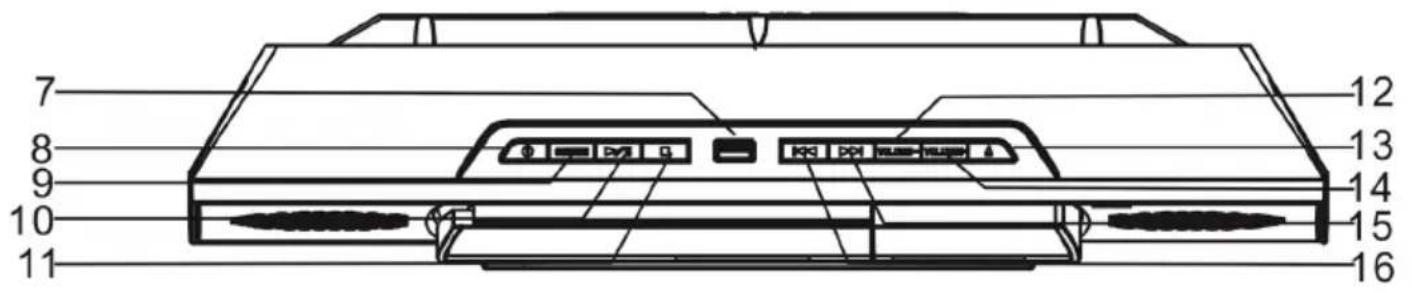

D/A Converter: Multi bit D/A converter Frequenzgang: 20 - 20,000 Hz Maße & Gewicht Lieferumfang Gerät, Fernbedienung, Antenne, Bedienungsanleitung Bedienelemente Linker Speaker 1 4 IR Sensor (für Fernbedienung) CD-Fach 2 5 Rechter Speaker Standfuß 3 6 Display4 Oberseite mit Bedienpanel: USB-Anschluss 7 12 On / Standby 8 13 OPEN/CLOSE MODE 9 14 VOL+ Play / Pause 10 15 VOL - Stop

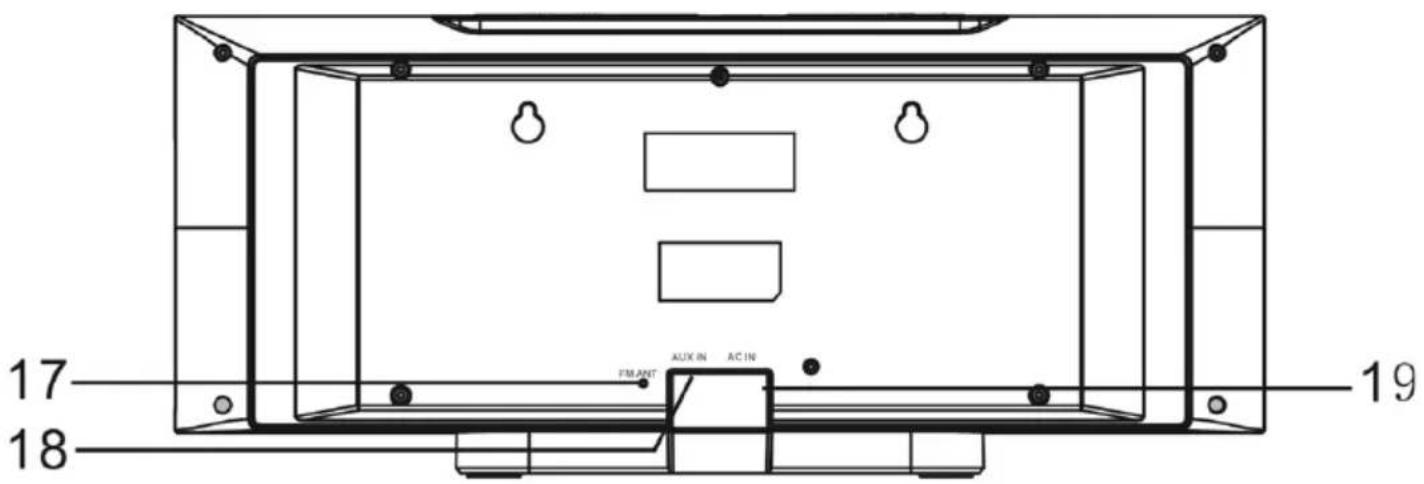

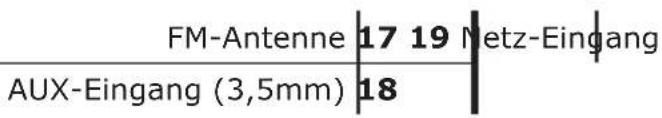

Rückseite: FM-Antenne 17 19 Netz-Eingang AUX-Eingang (3,5mm) 185 Fernbedienung: On / Standby 1 11 MODE

TIME 106 Vorbereitung und Wandmontage Fernbedienung vorbereiten

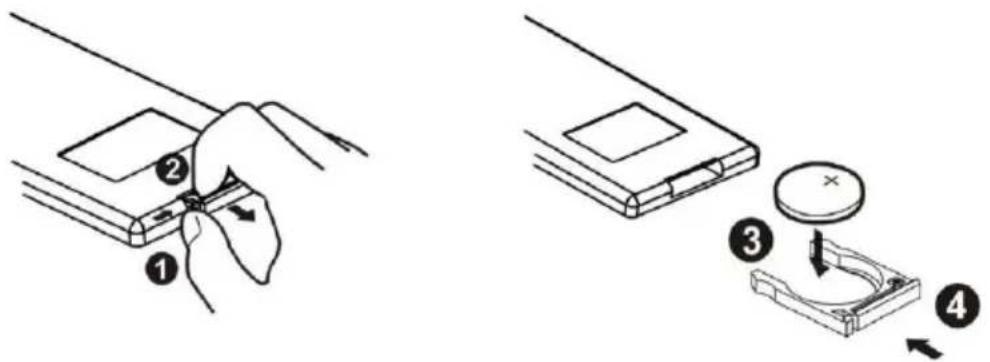

• Drücken Sie den Batteriehalter wie auf den Bild zu sehen (1) und ziehen Sie diesen heraus (2).

• Ersetzen Sie die Batterie. Beachten Sie hierbei die richtige Polung (3).

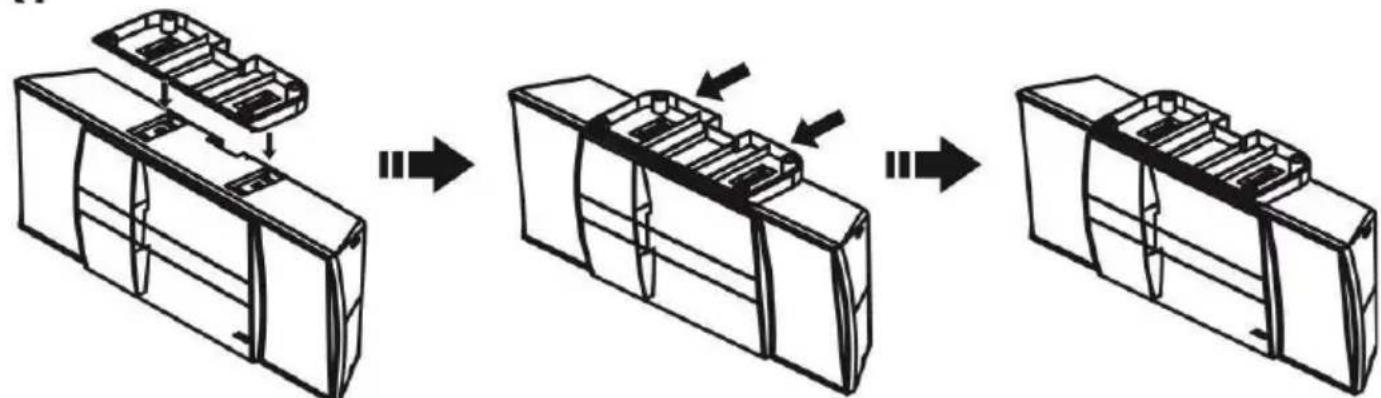

• Setzen Sie den Batteriehalter wieder in die Fernbedienung ein (4). Gebrauch der Fernbedienung Halten Sie die Fernbedienung in Richtung des Geräts. Bedienwinkel: Ca. +/- 30° in jede Rich- tung. Achtung: Die Lithium-Batterie verfügt über eine Folie als Transportsicherung. Entfernen Sie diese vor dem ersten Gebrauch. Fuß anbringen Drehen Sie das Gerät um und bringen Sie den Fuß an der Unterseite an: Setzen Sie zunächst die Steckverbindungen in die dafür vorgesehenen Önungen ein und schieben Sie den Fuß dann in Richtung Gerätefront, bis er hör- und fühlbar einrastet (siehe A). Zum Abnehmen des Fußes verfahren Sie andersherum (siehe B).7 Wandmontage

• Sie können den Standfuß der Microanlage abnehmen und das Gerät direkt an einer trag- fähigen Wand montieren. Bitten Sie eine handwerklich geschickte / geschulte Person um Hilfe, falls Sie sich nicht sicher sind.

• Nutzen Sie Schrauben (es werden 2 Schrauben benötigt), die zu Wandmaterial und genutzen Dübeln passen.

• Fertigen Sie eine Bohrschablone an, oder zeichnen Sie direkt auf der Wand an: Die Bohrun- gen müssen auf einer Horizontalen im Abstand von 160mm zueinander liegen. Achten Sie auf die Wahl entsprechender Werkzeuge, geeigneter/passender Dübel etc.

• Nehmen Sie den Standfuß ab und hängen Sie die Microanlage mit den dafür an der Rück- seite bendlichen Ösen an die Köpfe der nicht vollständig in die Dübel eingelassenen Schrauben.8 Bedienung Globale Funktionen / Basisfunktionen MODE: Drücken Sie MODE mehrfach, um zwischen den Betriebsmodi (Radio / CD / USB / AUX / BT) umzuschalten. VOL+/-: Stellen Sie mit VOL+/- die Lautstärke ein. MUTE: Drücken Sie MUTE, um die Ausgabe stummzuschalten. Drücken Sie nocheinmal, um die Stummschaltung zu beenden. X-BASS: Schalten Sie mit X-BASS eine Bassanhebung ein bzw. wieder aus. Ein entsprechendes Icon wird bei aktiver Bassanhebung im Display angezeigt. EQ: Drücken Sie die EQ-Taste mehrfach, um Klangvoreinstellungen für verschiedene Sendun- gen/Inhalte zu wechseln (Classic - Pop - Jazz - Rock - EQ o). Radio

• Schalten Sie das Gerät mit ein und wählen Sie mit MODE den Radio-Modus.

• Nutzen Sie die Tasten und , um nach Sendern zu suchen (gedrückt halten für Suchlauf in die jeweilige Richtung.

• Speichern Sie Sender mit Druck auf MEM.

• Drücken Sie MEM und dann die Pfeiltasten auf der Fernbedienung (7 / 17), um direkt zwi- schen gespeicherten Sendern zu wechseln. CD / USB

• Schalten Sie das Gerät mit ein und wählen Sie mit MODE den CD- oder den USB-Modus.

• Drücken Sie OPEN/CLOSE, um das CD-Fach zu önen und legen Sie eine Musik-CD mit der bedruckten Seite nach vorn ein. Die CD wird automatisch eingelesen. Stecken Sie einen USB-Stick mit Musik-Dateien in den USB-Slot auf der Oberseite, um diesen abzuspielen.

• Steuern Sie die Wiedergabe mit den Tasten , , und .

• Bei MP3-CDs oder USB-Datenträgern mit Ordnerstruktur können Sie zusätzlich mit den Pfeiltasten (7 / 17) zwischen Ordnern wechseln.

• Play Mode: Drücken Sie PLAY MODE, um zwischen den Abspiel-Modi REPEAT 1 (aktueller Titel wird wiederholt), REPEAT ALL (alle enthaltenen Titel werden wiederholt), RANDOM (alle Titel werden in zufälliger Reihenfolge abgespielt) zu wählen. Ein entsprechendes Icon wird auf dem Display angezeigt. Drücken Sie PLAY MODE nocheinmal, um zur normalen Wiedergabe zurückzukehren.

• Program Mode: Sie können eine Abspielliste mit bis zu 20 Einträgen programmieren. Stoppen Sie die Wiedergabe mit und drücken Sie MEM. Wählen Sie mit und den gewünschten Titel und drücken Sie wiederum MEM. Wiederholen Sie diesen Vorgang bis zu 20 Mal und starten Sie die Wiedergabe mit .9 BT (nur 10029363 & 10029364) Dieses Gerät unterstützt BT 2.1 + EDR mit dem A2DP-Prol. Die BT-Funktion kann zum Strea- men von Musik von Ihrem Smartphone / Tablet genutzt werden, ermöglicht aber nicht den Einsatz als Freisprecheinrichtung.

• Schalten Sie das Gerät mit ein und wählen Sie mit MODE den BT-Modus.

• Aktivieren Sie BT auf Ihrem BT-Gerät und verbinden Sie mit V-15.

• Steuern Sie die Medienwiedergabe über Ihr externes Gerät oder mit den Tasten , , und .

• Geben Sie „0000“ ein, falls Sie zur Eingabe eines Passworts aufgefordert werden. Das Gerät verbindet sich automatisch mit dem zuletzt verbundenen BT Gerät. Um zu pairen, halten Sie PAIR 3 Sekunden gedrückt. Die BT LED blinkt schnell: Das Gerät ist im Pairing-Modus. AUX IN

• Nutzen Sie ein 3.5mm-Audiokabel, um externe Abspielgeräte (PC, Smartphone, MP3-Play- er o.ä.) mit der Anlage zu verbinden. Stellen Sie sicher, dass die Ausgabelautstärke des externen Geräts auf ein adäquates Niveau eingestellt ist.

• Schalten Sie das Gerät mit ein und wählen Sie mit MODE den AUX-Modus.

• Steuern Sie die Medienwiedergabe mit Ihrem externen Gerät. Uhrzeit / Timer (=Wecker) / Sleep Uhrzeit einstellen:

• Schalten Sie das Gerät in den Standby-Modus ( ) und halten Sie dann CLOCK für 2 Se- kunden gedrückt.

• Wählen Sie die Darstellung 12h oder 24h mit den Pfeiltasten und bestätigen Sie mit CLOCK.

• Nutzen Sie die Pfeiltasten und / um die Stunden einzustellen. Bestätigen Sie mit CLOCK. Wiederholen Sie den Vorgang für die Einstellung der Minuten. ACHTUNG: Die Uhrzeit wird nicht gespeichert, wenn Sie das Gerät vom Netzstrom trennen. Timer (Wecker) einstellen:

• Drücken Sie TIMER, um die Timer-Funktion zu aktivieren. Ein entsprechendes Icon wird auf dem Display angezeigt.

• Halten Sie TIMER 2 Sekunden lang gedrückt, um die Weck-Uhrzeit einzustellen. Stellen Sie die Stunde mit / ein und drücken Sie TIMER zum bestätigen. Wiederholen Sie den Vorgang für die Einstellung der Minuten.

• Wählen Sie anschließend die Musik-Quelle (Radio/CD/USB) mit den Pfeiltasten und bestä- tigen Sie wieder mit TIMER.

• Stellen Sie die Weck-Lautstärke mit den VOL+/- Tasten ein und bestätigen Sie mit TIMER.10 Sleep: Drücken Sie SLEEP mehrfach, um die Sleep-Funktion zu aktivieren sowie die Einschlaf-Zeit ein- zustellen (90min - 80min - 70min - ... - 10min - o ). Nach der eingestellten Zeit schaltet sich das Gerät automatisch in den Standby-Modus. Hinweise zur Entsorgung Be ndet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie 2012/19/EU. Diese Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung elektrischer und elektronischer Gerätschaf- ten. Richten Sie sich nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll. Durch die regelkonforme Entsorgung der Altgeräte werden Umwelt und die Gesundheit ihrer Mitmenschen vor möglichen negativen Konsequen- zen geschützt. Materialrecycling hilft, den Verbrauch von Rohsto en zu verringern. Das Produkt enthält Batterien, die der Europäischen Richtlinie 2006/66/EG unterliegen und nicht mit dem normalen Hausmüll entsorgt werden dürfen. Bitte informieren Sie sich über die örtlichen Bestimmungen zu gesonderten Entsorgung von Batterien. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen vor negativen Konsequenzen. Konformitätserklärung Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland. Dieses Produkt entspricht den folgenden Europäischen Richtlinien: 2014/30/EU (EMV) 2014/35/EU (LVD) 2011/65/EU (RoHS)
