BEDIENUNGSANLEITUNG PSBSAP 20Li B2 PARKSIDE

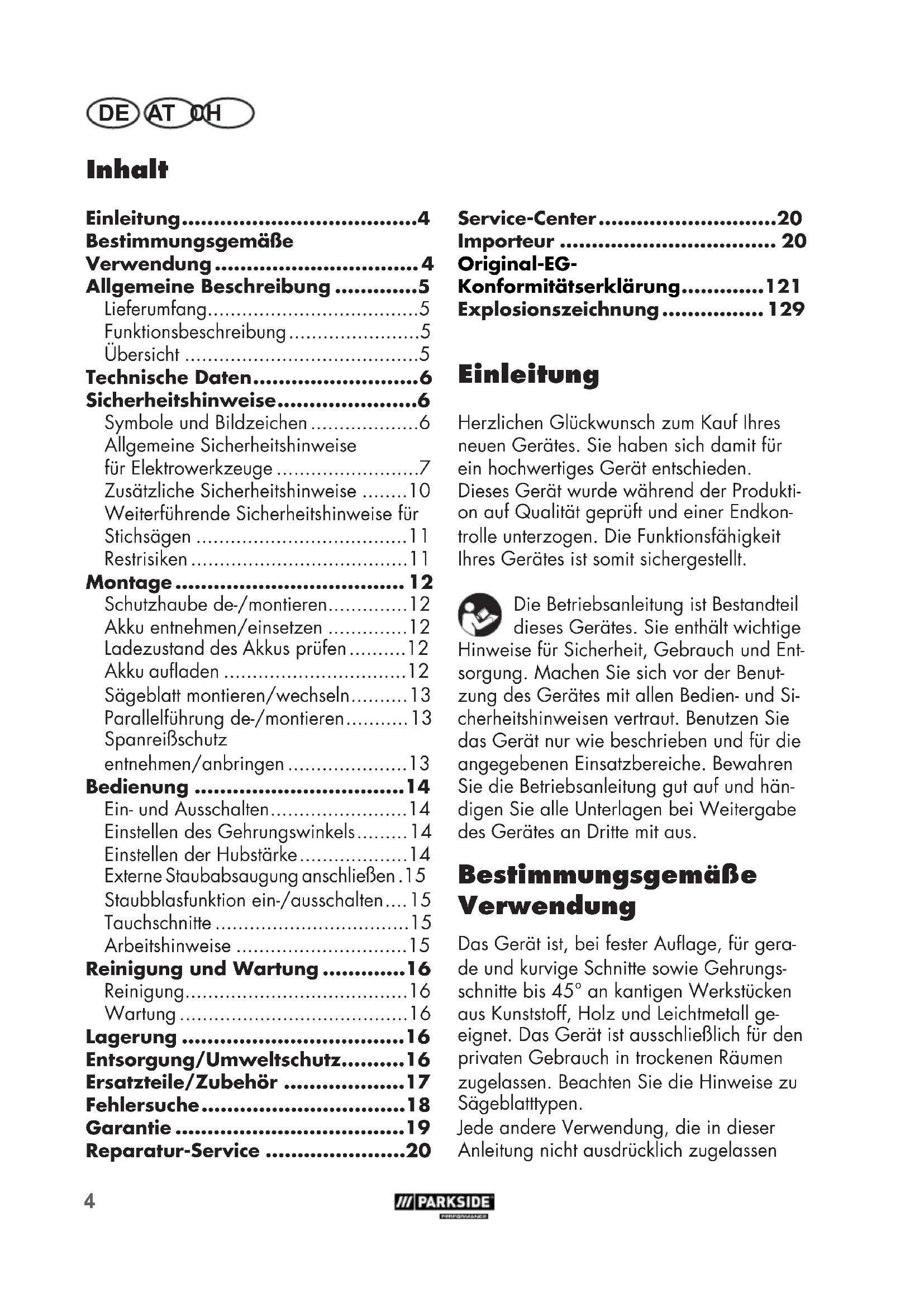

• DE AT CH Inhalt Einleitung p. 4
• Bestimmungsgemäße Verwendung p. 4
• Allgemeine Beschreibung p. 5
• Lieferumfang p. 5
• Funktionsbeschreibung p. 5
• Übersicht p. 5
• Technische Daten p. 6
• Sicherheitshinweise p. 6
• Symbole und Bildzeichen p. 6
• Allgemeine Sicherheitshinweise für Elektrowerkzeuge p. 7
• Zusätzliche Sicherheitshinweise p. 10
• Weiterführende Sicherheitshinweise für Stichsägen p. 11
• Restrisiken p. 11
• Montage p. 12
• Schutzhaube de-/montieren p. 12
• Akku entnehmen/einsetzen p. 12
• Ladezustand des Akkusprüfen p. 12
• Akku auaden p. 12
• Sägeblatt montieren/wechseln p. 13
• Parallelführung de-/montieren p. 13
• Spanreißschutz entnehmen/anbringen p. 13
• Bedienung p. 14
• Ein- und Ausschalten p. 14
• Einstellen des Gehrungswinkels p. 14
• Einstellen der Hubstärke p. 14
• Externe Staubabsaugung anschließen .15 Staubblasfunktion ein-/ausschalten p. 15
• Tauchschnitte p. 15
• Arbeitshinweise p. 15
• Reinigung und Wartung p. 16
• Reinigung p. 16
• Wartung p. 16
• Lagerung p. 16
• Entsorgung/Umweltschutz p. 16
• Ersatzteile/Zubehör p. 17
• Fehlersuche p. 18
• Garantie p. 19
• Reparatur-Service p. 20
• Einleitung Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Gerät entschieden. Dieses Gerät wurde während der Produkti- on auf Qualität geprüft und einer Endkon- trolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt. Die Betriebsanleitung ist Bestandteil dieses Gerätes. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Ent- sorgung. Machen Sie sich vor der Benut- zung des Gerätes mit allen Bedien- und Si- cherheitshinweisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Betriebsanleitung gut auf und hän- digen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus. Bestimmungsgemäße Verwendung Das Gerät ist, bei fester Auage, für gera- de und kurvige Schnitte sowie Gehrungs- schnitte bis 45° an kantigen Werkstücken aus Kunststoff, Holz und Leichtmetall ge- eignet. Das Gerät ist ausschließlich für den privaten Gebrauch in trockenen Räumen zugelassen. Beachten Sie die Hinweise zu Sägeblatttypen. Jede andere Verwendung, die in dieser Anleitung nicht ausdrücklich zugelassen Original-EG- Konformitätserklärung p. 121
• Explosionszeichnung p. 129
• Service-Center p. 20
• Importeur DE AT CH wird, kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benut- zer darstellen. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden. Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Ein- satz erlischt die Garantie. Das Gerät ist Teil der Serie Parkside X20VTEAM und kann mit Akkus der Parkside X20VTEAM Serie betrieben werden. Die Akkus dürfen nur mit Lade- geräten der Serie Parkside X20VTEAM geladen werden. Allgemeine Beschreibung Die Abbildung der wichtigsten Funktionsteile nden Sie auf der vorderen und hinteren Aus- klappseite. Lieferumfang Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist. p. 205

• Zubehör: - 2 Sägeblätter für Holz (T144DP) - 1 Sägeblatt für Metall (T118AF) - Adapter zur externen Staubabsau- gung (bereits montiert) - Reduzierstück - Parallelführung

• Betriebsanleitung Akku und Ladegerät sind nicht im Lieferumfang enthalten. Entsorgen Sie das Verpackungsmaterial ordnungsgemäß. Funktionsbeschreibung Die Akku-Stichsäge verfügt über eine Pendelhubeinrichtung, ein Arbeitslicht und eine Parallelführung. Die Rasten für Gehrungswinkel ermögli- chen ein genaues Arbeiten. Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen. Übersicht 1 Drehrad 2 Ein-/Ausschalter 3 Griff 4 Pendelhubschalter 5 Bodenplatte 6 Führungsrolle 7 Spannfutter 8 Einschuböffnung 9 Feststellschraube 10 Schutzbügel 11 Schutzhaube 12 Sägeblatt Metall 13 Sägeblätter Holz 14 Spanreißschutz 15 Adapter zur externenStaubabsaugung 16 Entriegelungstaste Akku 17 Akku 18 Parallelführung 19 Ladezustandsanzeige 20 Ladegerät 21 Aufbewahrungskoffer 22 Reduzierstück 23 Hebel 24 Schalter6 DE AT CH Technische Daten Akku-Stichsäge ...... PSSPA 20-Li A1 Nenneingangsspannung U ........... 20 V Leerlaufdrehzahl n

= 3 dB Schallleistungspegel

Temperatur ........................... max. 50 °C Ladevorgang .........................4 - 40 °C Betrieb ...............................-20 - 50 °C Lagerung ..............................0 - 45 °C Achtung! Eine aktuelle Liste der Akkukompatibilität nden Sie unter: www.lidl.de/akku Dieses Gerät kann ausschließlich mit folgenden Akkus betrieben werden: PAP20A1, PAP20A2, PAP20A3. Dieses Akkus dürfen mit folgenden Ladegeräten geladen werden: PLG20A1,PLG20A3, PDSLG20A1. Lärm- und Vibrationswerte wurden entspre- chend den in der Konformitätserklärung ge- nannten Normen und Bestimmungen ermittelt. Der angegebene Schwingungsemissions- wert ist nach einem genormten Prüfverfah- ren gemessen worden und kann zum Ver- gleich eines Elek tro werk zeugs mit einem anderen verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschät- zung der Aussetzung verwendet werden. Warnung: Der Schwingungsemis- sionswert kann sich während der tatsächlichen Benutzung des Elek- tro werk zeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elek tro- werk zeug verwendet wird. Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Da- bei sind alle Anteile des Betriebszyk- lus zu berücksichtigen (beispielsweise Zeiten, in denen das Elek tro werk zeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft). Sicherheitshinweise Dieser Abschnitt behandelt die grundlegen- den Sicherheitsvorschriften bei der Arbeit mit dem Gerät. Symbole und Bildzeichen Bildzeichen auf dem Gerät: Betriebsanleitung lesen. Warnung vor heißer Oberäche Es besteht Verbrennungsgefahr! Staubblasfunktion Einstellung Pendelhub Elektrogeräte gehören nicht in den Hausmüll.7 DE AT CH nung oder unbeleuchtete Arbeitsberei- che können zu Unfällen führen. b) Arbeiten Sie mit dem Elek tro- werk zeug nicht in explosionsge- fährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube benden. Elek tro werk- zeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen während der Benutzung des Elek tro werk zeuges fern. Bei Ablenkung können Sie die Kontrolle über das Elek tro werk zeug verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elek- tro werk zeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elek tro werk- zeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Oberächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie Elek tro werk zeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elek tro- werk zeug erhöht das Risiko eines elekt- rischen Schlages. d) Zweckentfremden Sie die An- schlussleitung nicht, um das Elek tro werk zeug zu tragen, auf- zuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung Symbole in der Betriebsanleitung: Gefahrenzeichen mit Anga- ben zur Verhütung von Per- sonen- oder Sachschäden Gebotszeichen mit Angaben zur Verhütung von Schäden Tragen Sie schnittsichere Handschuhe. Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG! Lesen Sie alle Sicherheitshinweise, Anwei- sungen, Bebilderungen und technischen Daten, mit de- nen dieses Elek tro werk zeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshin- weise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwende- te Begriff ,,Elek tro werk zeug” bezieht sich auf netzbetriebene Elek tro werk zeuge (mit Netzleitung) oder auf akkubetriebene Elek- tro werk zeuge (ohne Netzleitung).

1) Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unord-8 DE AT CH fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit dem Elek tro- werk zeug im Freien arbeiten, verwenden Sie nur Verlänge- rungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbe- reich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages. f) Wenn der Betrieb des Elek tro- werk zeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutz- schalter. Der Einsatz eines Fehler- stromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und ge- hen Sie mit Vernunft an die Ar- beit mit dem Elek tro werk zeug. Benutzen Sie kein Elek tro werk- zeug, wenn Sie müde sind oder unter Einuss von Drogen, Alko- hol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elek tro werk zeugs kann zu ernsthaften Verletzungen führen. b) Tragen Sie persönliche Schutz- ausrüstung und immer eine Schutz brille. Das Tragen persönlicher Schutz ausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutz- helm oder Gehörschutz je nach Art und Einsatz des Elek tro werk zeugs, verrin- gert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeab- sichtigte Inbetriebnahme. Ver- gewissern Sie sich, dass das Elek tro werk zeug ausgeschaltet ist, bevor Sie es an die Strom- versorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elek tro werk zeugs den Finger am Schal- ter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elek tro werk zeug ein- schalten. Ein Werkzeug oder Schlüs- sel, der sich in einem drehenden Teil des Elek tro werk zeugs bendet, kann zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elek tro werk- zeug in unerwarteten Situationen bes- ser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich be- wegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. g) Wenn Staubabsaug- und -auf- fangeinrichtungen montiert werden können, sind diese anzubringen und richtig zu ver- wenden. Verwendung einer Staub- absaugung kann Gefährdungen durch Staub verringern. h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elek tro werk zeuge hinweg, auch wenn Sie nach vielfachem9 DE AT CH Gebrauch mit dem Elek tro werk- zeug vertraut sind. Achtloses Han- deln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

4) Verwendung und Behandlung

des Elek tro werk zeuges a) Überlasten Sie das Elek tro werk- zeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elek tro werk zeug. Mit dem pas- senden Elek tro werk zeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. b) Benutzen Sie kein Elek tro werk- zeug, dessen Schalter defekt ist. Ein Elek tro werk zeug, das sich nicht mehr ein- oder ausschalten lässt, ist ge- fährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Einsatzwerkzeug- teile wechseln oder das Elek- tro werk zeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elek tro werk- zeugs. d) Bewahren Sie unbenutzte Elek- tro werk zeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elek tro werk zeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elek tro werk zeuge sind gefährlich, wenn sie von unerfah- renen Personen benutzt werden. e) Pegen Sie Elek tro werk zeuge und Einsatzwerkzeug mit Sorg- falt. Kontrollieren Sie, ob be- wegliche Teile einwandfrei funk- tionieren und nicht klemmen, ob Teile gebrochen oder so beschä- digt sind, dass die Funktion des Elek tro werk zeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elek tro- werk zeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elek tro werk zeugen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig ge- pegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weni- ger und sind leichter zu führen. g) Verwenden Sie Elek tro werk- zeug, Einsatzwerkzeug, Einsatz- werkzeuge usw. entsprechend diesen Anweisungen. Berück- sichtigen Sie dabei die Arbeits- bedingungen und die auszufüh- rende Tätigkeit. Der Gebrauch von Elek tro werk zeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. h) Halten Sie Griffe und Griffächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffä- chen erlauben keine sichere Bedienung und Kontrolle des Elek tro werk zeugs in unvorhergesehenen Situationen.

5) Verwendung und Behandlung

des Akkuwerkzeugs a) Laden Sie Akkus nur mit Ladege- räten auf, die vom Hersteller emp- fohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elek tro werk zeugen. Der Gebrauch von anderen Akkus kann zu Verletzun-10 DE AT CH gen und Brandgefahr führen. c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte ver- ursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben. d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku aus- treten. Vermeiden Sie den Kon- takt damit. Bei zufälligem Kon- takt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Aus- tretende Akkuüssigkeit kann zu Haut- reizungen oder Verbrennungen führen. e) Benutzen Sie keinen beschä- digten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verlet- zungsgefahr führen. f) Setzen Sie einen Akku keinem Feuer oder zu hohen Tempera- turen aus. Feuer oder Temperaturen über 130°C können eine Explosion hervorrufen. g) Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkzeug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelasse- nen Temperaturbereichs kann den Akku zerstören und die Brandgefahr erhöhen.

a) Lassen Sie Ihr Elek tro werk zeug nur von qualiziertem Fachper- sonal und nur mit Original-Er- satzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elek tro werk zeugs erhalten bleibt. b) Warten Sie niemals beschädigte Akkus. Sämtliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen. Zusätzliche Sicherheitshinweise

• Halten Sie das Elek tro werk zeug an den isolierten Griffächen, wenn Sie Arbeiten ausführen, bei denen das Elek tro werk zeug verborgene Stromleitungen treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und könnte zu einem elektri- schen Schlag führen.

• Befestigen und sichern Sie das Werkstück mittels Zwingen oder auf andere Art und Weise an einer stabilen Unterlage. Wenn Sie das Werkstück nur mit einer Hand oder gegen Ihren Körper halten, bleibt es labil, was zum Verlust der Kontrolle führen kann.

• Verwenden Sie kein Zubehör, welches nicht von PARKSIDE empfohlen wurde. Die kann zu elektrischem Schlag oder Feuer führen. Beachten Sie die Sicherheits- hinweise und Hinweise zum Auaden und der korrekten Verwendung, die in der Be-11 DE AT CH triebsanleitung Ihres Akkus und Ladegeräts der Serie Parkside X20VTeam gege- ben sind. Eine detaillierte Be- schreibung zum Ladevorgang und weitere Informationen nden Sie in dieser separa- ten Bedienungsanleitung. Weiterführende Sicherheitshinweise für Stichsägen

• Halten Sie die Hände vom Sägebereich fern. Greifen Sie nicht unter das Werk- stück. Bei Kontakt mit dem Sägeblatt besteht Verletzungsgefahr.

• Führen Sie das Elek tro werk zeug nur eingeschaltet gegen das Werkstück. Es besteht sonst die Gefahr eines Rück- schlages, wenn sich das Einsatzwerk- zeug im Werkstück verhakt.

• Achten Sie darauf, dass die Fußplatte beim Sägen sicher auiegt. Ein verkan- tetes Sägeblatt kann brechen oder zum Rückschlag führen.

• Schalten Sie nach Beendigung des Ar- beitsvorgangs das Elek tro werk zeug aus und ziehen Sie das Sägeblatt erst dann aus dem Schnitt, wenn dieses zum Still- stand gekommen ist. So vermeiden Sie einen Rückschlag und können das Elek- tro werk zeug sicher ablegen.

• Verwenden Sie nur unbeschädigte, ein- wandfreie Sägeblätter. Verbogene oder unscharfe Sägeblätter können brechen, den Schnitt negativ beeinussen oder einen Rückschlag verursachen.

• Bremsen Sie das Sägeblatt nach dem Ausschalten nicht durch seitliches Ge- gendrücken ab. Das Sägeblatt kann be- schädigt werden, brechen oder einen Rückschlag verursachen.

• Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtli- che Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbe- schädigung.

• Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand.

• Warten Sie, bis das Elek tro werk zeug zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kon- trolle über das Elek tro werk zeug führen. Restrisiken Auch wenn Sie dieses Elek tro werk zeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bau- weise und Ausführung dieses Elek tro werk- zeugs auftreten: a) Schnittverletzungen b) Gehörschäden, falls kein geeigneter Gehörschutz getragen wird. c) Gesundheitsschäden, die aus Hand- Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum ver- wendet wird oder nicht ordnungsgemäß geführt und gewartet wird. Warnung! Dieses Elek tro werk zeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umstän- den aktive oder passive medizini- sche Implantate beeinträchtigen.12 DE AT CH Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller des medizi- nischen Implantats zu konsultieren, bevor die Maschine bedient wird. Montage Setzen Sie den Akku erst ein, wenn das Akku-Werkzeug vollständig für den Einsatz vorbereitet ist. Schutzhaube de-/ montieren Schutzhaube montieren

1. Drücken Sie die beiden Halterungen

der Schutzhaube (11) in die Ausspa- rungen am Gerätegehäuse. Die Schutz- haube (11) rastet ein. Sie können die montierte Schutzhaube (11) um 90° nach oben klappen. Schutzhaube demontieren

2. Drücken Sie die beiden Halterungen der

Schutzhaube (11) leicht auseinander.

3. Ziehen Sie die Schutzhaube (11) nach

vorne ab. Akku entnehmen/ einsetzen

1. Zum Herausnehmen des Akkus (17)

aus dem Gerät drücken Sie die Entrie- gelungstaste (16) am Akku und ziehen den Akku (17) heraus.

2. Zum Einsetzen des Akkus (17) schie-

ben Sie den Akku (17) entlang der Führungsschiene in das Gerät. Errastet hörbar ein. Setzen Sie den Akku erst ein, wenn das Akku-Werkzeug vollständig für den Einsatz vorbereitet ist. Ladezustand des Akkusprüfen Die Ladezustandsanzeige (19) signalisiert den Ladezustand des Akkus (17) durch Aueuchten der entsprechenden LED(s). Drücken Sie hierfür die Softtaste neben der Ladezustandsanzeige (19). 3 LEDs leuchten (rot, orange und grün): Akku geladen 2 LEDs leuchten (rot und orange): Akku teilweise geladen 1 LED leuchtet (rot): Akku muss geladen werden Akkuauaden Lassen Sie einen erwärmten Akku vor dem Laden abkühlen. Ladezeit (Min.)

1. Nehmen Sie gegebenenfalls den Akku

2. Schieben Sie den Akku (17) in den La-

deschacht des Ladegerätes (20).

3. Schließen Sie das Ladegerät (20) an

4. Nach erfolgtem Ladevorgang trennen

Sie das Ladegerät (20) vom Netz.

5. Ziehen Sie den Akku (17) aus dem La-

degerät (20).13 DE AT CH Sägeblatt montieren/ wechseln Tragen Sie beim Anbringen des Sägeblatts Schutzhandschuhe. Verletzungsgefahr beim Berühren des Sägeblattes. Es können nur Sägeblätter mit einer T-Schaft-Aufnahme (Einnockenschaft) wie die mitgelieferten Sägeblätter (12/13) verwendet werden. Sägeblatt montieren Achten Sie darauf, dass der Sägeblatthal- ter frei von Splittern oder anderen Materi- alrückständen ist.

1. Drehen Sie das Spannfutter (7) so weit

wie möglich nach vorne und halten Sie es in dieser Position fest.

2. Setzen Sie das Sägeblatt (12/13) in

das Spannfutter (7) ein. Achten Sie beim Einsetzen des Sägeblattes (12/13) darauf, dass der Sägeblattrücken in der Rille der Führungsrolle (6) liegt. Stellen Sie sicher, dass das Sägeblatt (12/13) korrekt befestigt ist und die Zähne in die Schnittrichtung zeigen.

4. Lassen Sie das Spannfutter (7) los.

Achten Sie darauf, dass Sie immer das richtige Sägeblatt für das jewei- lige Material verwenden. Sägeblatt demontieren

1. Halten Sie das Sägeblatt (12/13)

2. Drehen Sie das Spannfutter (7) so weit

wie möglich nach vorne und halten Sie es in dieser Position fest.

3. Nehmen Sie das Sägeblatt (12/13)

aus dem Spannfutter (7).

4. Lassen Sie das Spannfutter (7) los.

Parallelführung de-/ montieren Die Parallelführung kann an beiden Seiten des Gerätes montiert wer- den. Verwenden Sie zum Ablesen der Skala, je nach Montage die Mar- kierung rechts oder links an der Bodenplatte (siehe Detailbild). Parallelführung montieren

1. Lockern Sie ggf. die Feststellschrauben

2. Schieben Sie die Parallelführung (18)

durch die Einschuböffnungen (8).

3. Ziehen Sie die Feststellschrauben (9)

wieder fest. Parallelführung demontieren

1. Lockern Sie die Feststellschrauben (9).

2. Ziehen Sie die Parallelführung (18) aus

den Einschuböffnungen (8) heraus. Spanreißschutz entnehmen/anbringen Spanreißschutz entnehmen

1. Drücken Sie den Spanreißschutz (14)

aus der Aussparung in der Bodenplatte (5). Spanreißschutz anbringen

2. Drücken Sie den Spanreißschutz (14)

in die Aussparung in der Bodenplatte (5).14 DE AT CH Bedienung Schalten Sie das Gerät aus und nehmen Sie vor allen Arbeiten den Akku aus dem Gerät. Achten Sie darauf, dass die Umgebungstemperatur wäh- rend dem Arbeiten 50°C nicht überschreitet und -20°C nicht unterschreitet. Ein- und Ausschalten Die gewünschte Geschwindigkeit kann über das Drehrad (1) am Gerätekopf in 7 Stufen geregelt werden. 1: niedrigste Geschwindigkeit 6: höchste Geschwindigkeit A: automatisch ansteigende Geschwindigkeit, je nach Belastung. Kurz bevor das Gerät anläuft beginnen die beiden LED-Arbeitslichter zu leuchten. Die LED-Arbeitslichter leuchten noch 10 Sekun- den nachdem Sie den Ein-/Ausschalter (2) losgelassen haben.

1. Stellen Sie sicher, dass der Akku (17)

eingesetzt ist. Einschalten:

2. Drücken Sie auf die 0 auf dem Ein-/

3. Schieben Sie Ein-/Ausschalter (2) mit

gedrückter 0 nach vorne.

4. Rasten Sie den Ein-/Ausschalter (2) ein,

indem Sie den Ein-/Ausschalter mit der IRichtung Gerät kippen. Ausschalten:

5. Um das Gerät auszuschalten, tippen Sie

auf die 0 des Ein-/Ausschalters (2). Einstellen des Gehrungswinkels

1. Öffnen Sie den Hebel (23).

2. Drücken Sie die Bodenplatte (5) leicht

3. Stellen Sie die Bodenplatte auf die

gewünschte Position ein (-45° bis 45°). Es sind insgesamt 5 Stufen einstellbar (-45°, -22,5°, 0°, 22,5° und 45°). Die Bodenplatte muss leicht nach hin- ten gezogen werden und dabei in eine Raststufe greifen.

4. Schließen Sie den Hebel (23) wieder,

um die Position zu xieren. Der maximale Gehrungswinkel lässt sich beidseitig nur einstellen, wenn die Schutzhaube (

tiert ist (siehe „Schutzhaube de-/ montieren“. Einstellen der Hubstärke Mit dem Pendelhubschalter (4) können Sie die Pendelbewegung des Sägeblattes ein- stellen. Für den Pendelhubschalter (4) gibt es 4 Positionen:

0 - Kein Hub: z. B. für Nichteisenmetall

1 - Geringer Hub: für weiches Material,

z.B. für Kunststoffrohre

2 - Mittlerer Hub: z. B. für Kurvenschnitte

3 - Starker Hub: z. B. für dickes Holz

Die optimale Hubstärke kann durch prak- tischen Versuch ermittelt werden, wobei folgende Empfehlungen gelten:

• Feine und saubere Schnittkanten erzie- len Sie mit geringer oder keiner Pendel- bewegung (Stufe 1 oder 0).15 DE AT CH

• Für dünnes Material, hartes Material (z.B. Aluminium) und für den Kurven- schnitt ebenfalls Stufe 0 verwenden. Mit aktiviertem Pendelhub erzielen Sie einen zunehmend schnelleren Arbeitsfortschritt. Externe Staubabsaugung anschließen Externe Staubabsaugung anschließen:

1. Schieben Sie den Adapter zur externen

Staubabsaugung (15) bis zum An- schlag in die Schiene zwischen Gerät und Bodenplatte (5).

2. Schließen Sie eine zugelassene Staub-

absaugung (nicht im Lieferumfang enthalten) an den Adapter zur externen Staubabsaugung an.

3. Passt die externe Staubabsaugung

nicht, verwenden Sie gegebenenfalls zusätzlich das Reduzierstück (22). Externe Staubabsaugung abnehmen:

Ziehen Sie den Saugschlauch vom Adap ter zur externen Staubabsaugung (15) ab.

2. Ziehen Sie den Adapter zur externen

Staubabsaugung (15) ab. Staubblasfunktion ein-/ ausschalten

1. Zum Einschalten der Staubblasfunktion

schieben Sie den Schalter (24) für die Staubblasfunktion auf Position

2. Zum Ausschalten schieben Sie den

Schalter für Staubblasfunktion (24) nach vorne. Tauchschnitte Tauchschnitte dürfen nur in weiche Mate- rialien wie Holz, Porenbeton, Gipskarton usw. gemacht werden. Dies erfordert je- doch eine gewisse Übung und ist nur mit kurzen Sägeblättern möglich. Tauchschnitte sind nur erlaubt, wenn der Gehrungswinkel 0° beträgt.

1. Setzen Sie die Vorderkante der Boden-

platte auf die Werkstückoberäche.

2. Schalten Sie die Säge ein.

3. Sägen Sie langsam in einem Winkel in

das Werkstück hinein, bringen Sie die Säge dann in eine vertikale Position.

4. Sägen Sie weiter entlang der Schnittlinie.

5. Schalten Sie die Säge aus und heben

Sie sie nach Abschluss der Arbeit vom Werkstück ab. Arbeitshinweise

• Spannen Sie das Werkstück ein. Ver- wenden Sie für kleine Werkstücke eine Spannvorrichtung.

• Zeichnen Sie eine Linie, um die Rich- tung vorzugeben, in der das Sägeblatt geführt wird.

• Halten Sie das Gerät sicher am Griff fest.

• Stellen Sie die Sägegeschwindigkeit ein.

• Stellen Sie den Gehrungswinkel ein.

• Stellen Sie die Pendelhubposition ein.

• Schalten Sie das Gerät ein.

• Warten Sie, bis das Gerät seine volle Geschwindigkeit erreicht hat.

• Setzen Sie die Bodenplatte (5) auf das Werkstück.

• Bewegen Sie das Gerät langsam die vorgezeichnete Linie entlang, wobei Sie die Bodenplatte fest gegen das Werkstück drücken.16 DE AT CH

• Üben Sie nicht zu viel Druck auf das Gerät aus. Lassen Sie das Gerät die Arbeit verrichten.

• Bevor Sie das Gerät ablegen, schalten Sie es aus und warten Sie, bis es voll- kommen zum Stillstand gekommen ist. Reinigung und Wartung Schalten Sie das Gerät aus und nehmen Sie vor allen Arbeiten den Akku aus dem Gerät. Lassen Sie Instandsetzungsarbeiten und Wartungsarbeiten, die nicht in dieser Anleitung beschrieben sind, von unserem Service-Center durchführen. Verwenden Sie nur Originalteile. Reinigung Das Gerät darf weder mit Wasser abgespritzt werden noch in Wasser gelegt wer- den. Es besteht die Gefahr eines Stromschlages. Verwenden Sie keine Reinigungs- bzw. Lösungsmittel. Sie könnten das Gerät damit irreparabel beschädi- gen. Chemische Substanzen kön- nen die Kunststoffteile des Gerätes angreifen.

• Halten Sie Lüftungsschlitze, Motorge- häuse und Griffe des Gerätes sauber. Verwenden Sie dazu ein feuchtes Tuch oder eine Bürste. Wartung Das Gerät ist wartungsfrei. Lagerung

• Lagern Sie die Geräte und Zubehörteile stets: - trocken, - sauber, - staubgeschützt, - außerhalb der Reichweite von Kin- dern.

• Nehmen Sie den Akku vor einer länge- ren Lagerung (z.B. Überwinterung) aus dem Gerät (separate Bedienungsanlei- tung für Akku und Ladegerät beachten).

• Die Lagertemperatur für den Akku und das Gerät beträgt zwischen 0°C und 45°C. Vermeiden Sie während der La- gerung extreme Kälte oder Hitze, damit der Akku nicht an Leistung verliert. Entsorgung/ Umweltschutz Nehmen Sie den Akku aus dem Gerät und führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu. Entsorgungshinweise zu Ihrem Akku n- den Sie in der Anleitung Ihres Akkus. Elektrische Geräte gehören nicht in den Hausmüll.

• Geben Sie das Gerät an einer Verwer- tungsstelle ab. Die verwendeten Kunst- stoff- und Metallteile können sortenrein getrennt werden und so einer Wieder- verwertung zugeführt werden. Fragen Sie hierzu unser Service-Center.

• Die Entsorgung Ihrer defekten, einge- sendeten Geräte führen wir kostenlos durch.17 DE AT CH Ersatzteile/Zubehör Ersatzteile und Zubehör erhalten Sie unter www.grizzly-service.eu Sollten Sie Probleme mit dem Bestellvorgang haben, verwenden Sie bitte das Kontaktfor- mular. Bei weiteren Fragen wenden Sie sich an das „Service-Center“ (siehe Seite 20). Position Bezeichnung Bestell-Nr. 11 Schutzhaube 91105890 12 Metall-Sägeblatt 13800408 13 Holz-Sägeblatt 13800407 14 Spanreißschutz 91105889 15 Adapter zur externen Staubabsaugung 22 + Reduzierstück 91105887 18 Parallelführung 9110588818 DE AT CH Fehlersuche Entnehmen Sie vor allen Arbeiten an dem Gerät den Akku. Gefahr durch elektrischen Schlag! Problem Mögliche Ursache Fehlerbehebung Gerät startet nicht. Akku (17) nicht eingesetzt Akku (17) einsetzen (siehe „Akku entnehmen/einsetzen“) Akku (17) entladen Akku (17) laden (separate Be- dienungsanleitung für Akku und Ladegerät beachten) Ein-/Ausschalter (2) ist defekt. Reparatur muss vom Kunden- dienst ausgeführt werden. Der Motor ist defekt. Gerät arbeitet mit Unterbrechungen. Interner Wackelkontakt Reparatur muss vom Kunden- dienst ausgeführt werden. Ein-/Ausschalter (2) ist defekt. Geringe Sägeleis- tung Sägeblatt (12/13) für das zu bearbeitende Werkstück unge- eignet Geeignetes Sägeblatt (12/13) einsetzen Sägeblatt (12/13) stumpf Neues Sägeblatt (12/13) ein- setzen Falsche Sägegeschwindigkeit Sägegeschwindigkeit anpassen Geringe Akkuleistung Akku (17) auaden (separate Be- dienungsanleitung für Akku und Ladegerät beachten) Sägeblatt wird schnell stumpf. Sägeblatt (12/13) für das zu bearbeitende Werkstück unge- eignet Geeignetes Sägeblatt (12/13) einsetzen Zu viel Druck angewandt Druck verringern Sägegeschwindigkeit zu hoch Sägegeschwindigkeit verringern19 DE AT CH Garantie Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 5 Jahre Ga- rantie ab Kaufdatum. Im Falle von Mängeln dieses Gerätes stehen Ihnen gegen den Verkäufer des Gerätes gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt. Garantiebedingungen Die Garantiefrist beginnt mit dem Kauf- datum. Bitte bewahren Sie den Original- Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von fünf Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Pro- dukt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Ga- rantieleistung setzt voraus, dass innerhalb der Fünf-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie ge- deckt ist, erhalten Sie das reparierte oder ein neues Gerät zurück. Mit Reparatur oder Austausch des Gerätes beginnt kein neuer Garantiezeitraum. Garantiezeit und gesetzliche Mängelansprüche Die Garantiezeit wird durch die Gewähr- leistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspa- cken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpichtig. Garantieumfang Das Gerät wurde nach strengen Qualitäts- richtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Geräteteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können (z.B. Sägeblätter) oder für Beschädigun- gen an zerbrechlichen Teilen (z.B. Schal- ter, Spanreißschutz). Diese Garantie verfällt, wenn das Gerät beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachge- mäße Benutzung des Gerätes sind alle in der Betriebsanleitung aufgeführten Anwei- sungen genau einzuhalten. Verwendungs- zwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Gerät ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsach- gemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorge- nommen wurden, erlischt die Garantie. Abwicklung im Garantiefall Um eine schnelle Bearbeitung Ihres Anlie- gens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen den Kassenbon und die Identikationsnum- mer (IAN329790_2001) als Nach- weis für den Kauf bereit.

• Die Artikelnummer entnehmen Sie bitte dem Typenschild.

• Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte20 DE AT CH Serviceabteilung telefonisch oder per E-Mail. Sie erhalten dann weitere In- formationen über die Abwicklung Ihrer Reklamation.

• Ein als defekt erfasstes Gerät können Sie, nach Rücksprache mit unserem Kundenservice, unter Beifügung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um An- nahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerät bitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung. Reparatur-Service Sie können Reparaturen, die nicht der Ga- rantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführen lassen. Sie erstellt Ihnen gerne einen Kos- tenvoranschlag. Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert einge- sandt wurden. Achtung: Bitte senden Sie Ihr Gerät gerei- nigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung. Nicht angenommen werden unfrei, per Sperrgut, Express oder mit sonstiger Son- derfracht, eingeschickte Geräte. Die Entsorgung Ihrer defekten, eingesende- ten Geräte führen wir kostenlos durch. Service-Center

Service Schweiz Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: grizzly@lidl.ch IAN 329790_2001 Importeur Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kon- taktieren Sie zunächst das oben genannte Service-Center. Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim DEUTSCHLAND www.grizzly-service.euGB IE

Servis Slovensko Tel.: 0850 232001 E-Mail: grizzly@lidl.sk IAN 329790_2001 Dovozca Nasledujúca adresa nie je adresa servisu. Najskôr kontaktujte hore uvedené servisné centrum. Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim NEMECKO www.grizzly-service.eu121 DE AT CH Original-EG-Konformitätserklärung Hiermit bestätigen wir, dass die Akku-Stichsäge Modell: PSSPA 20-Li A1 Seriennummer 202009000001 - 202009063200 folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht: 2006/42/EG • 2014/30/EU • 2011/65/EU* • (EU) 2015/863 Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet: EN 62841-1:2015 • EN 62841-2-11:2016 • EN 62471:2008

EN 55014-1: 2017 • EN 55014-2: 2015 • EN IEC 63000:2018

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller: Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim GERMANY
