BEDIENUNGSANLEITUNG SERIES 8p Dyna TASCAM

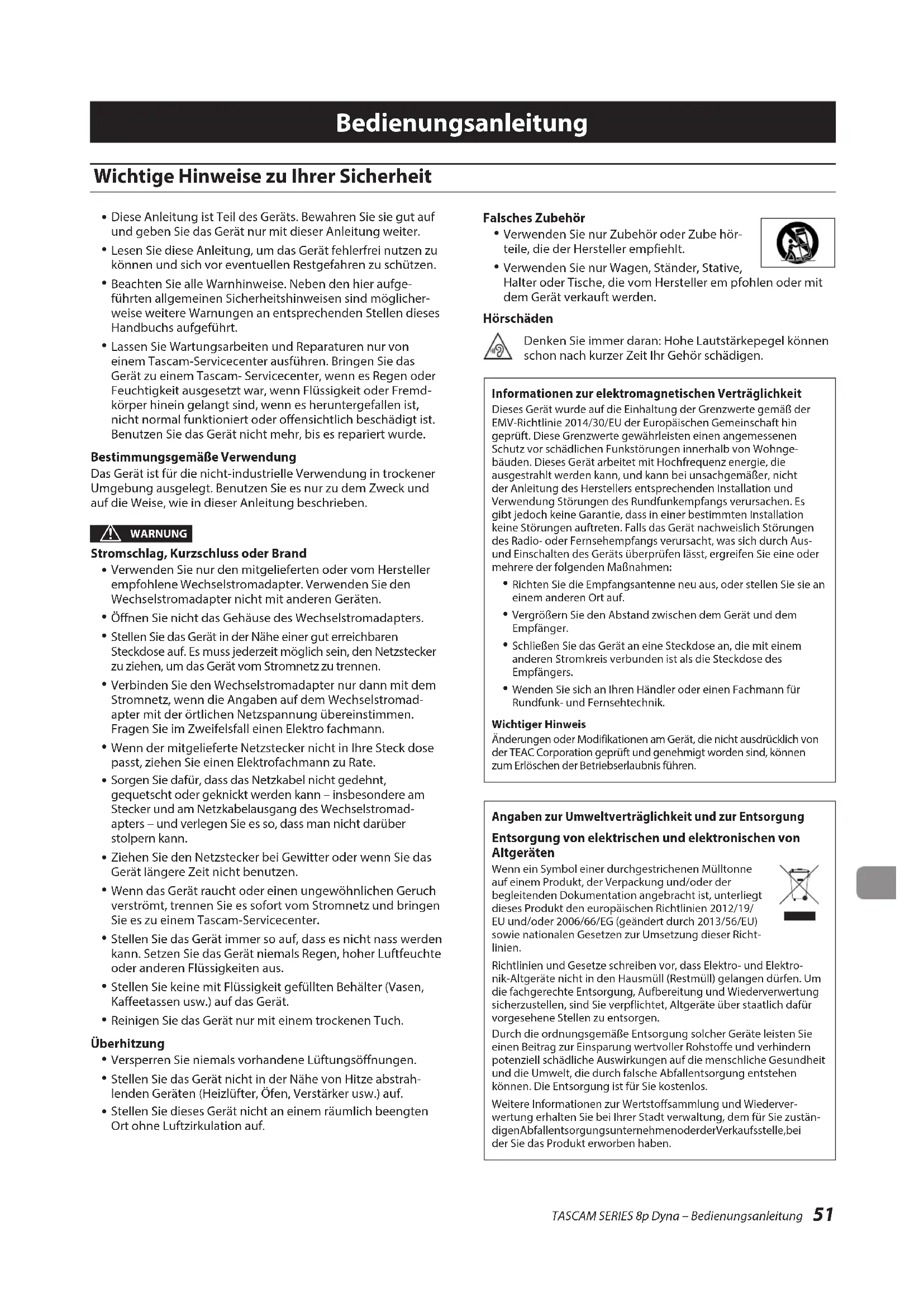

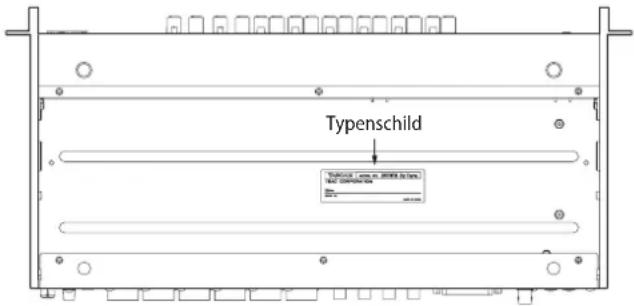

Wichtige Hinweise zu Ihrer Sicherheit

Diese Anleitung ist Teil des Geräts. Bewahren Sie sie gut auf und geben Sie das Gerät nur mit dieser Anleitung weiter.

Lesen Sie diese Anleitung, um das Gerät fehlerfrei nutzen zu können und sich vor eventuellen Restgefahren zu schützen.

Beachten Sie alle Warnhinweise. Neben den hier aufge- führten allgemeinen Sicherheitshinweisen sind möglicher- weise weitere Warnungen an entsprechenden Stellen dieses Handbuchs aufgeführt.

Lassen Sie Wartungsarbeiten und Reparaturen nur von einem Tascam-Servicecenter ausführen. Bringen Sie das Gerät zu einem Tascam- Servicecenter, wenn es Regen oder Feuchtigkeit ausgesetzt war, wenn Flüssigkeit oder Fremd- körper hinein gelangt sind, wenn es heruntergefallen ist, nicht normal funktioniert oder offensichtlich beschädigt ist. Benutzen Sie das Gerät nicht mehr, bis es repariert wurde. Bestimmungsgemäße Verwendung Das Gerät ist für die nicht-industrielle Verwendung in trockener Umgebung ausgelegt. Benutzen Sie es nur zu dem Zweck und auf die Weise, wie in dieser Anleitung beschrieben. V WARNUNG Stromschlag, Kurzschluss oder Brand

Verwenden Sie nur den mitgelieferten oder vom Hersteller empfohlene Wechselstromadapter. Verwenden Sie den Wechselstromadapter nicht mit anderen Geräten.

Öffnen Sie nicht das Gehäuse des Wechselstromadapters.

Stellen Sie das Gerät in der Nähe einer gut erreichbaren Steckdose auf. Es muss jederzeit möglich sein, den Netzstecker zu ziehen, um das Gerät vom Stromnetz zu trennen.

Verbinden Sie den Wechselstromadapter nur dann mit dem Stromnetz, wenn die Angaben auf dem Wechselstromad- apter mit der örtlichen Netzspannung übereinstimmen. Fragen Sie im Zweifelsfall einen Elektro fachmann.

Wenn der mitgelieferte Netzstecker nicht in Ihre Steck dose passt, ziehen Sie einen Elektrofachmann zu Rate.

Sorgen Sie dafür, dass das Netzkabel nicht gedehnt, gequetscht oder geknickt werden kann – insbesondere am Stecker und am Netzkabelausgang des Wechselstromad- apters – und verlegen Sie es so, dass man nicht darüber stolpern kann.

Ziehen Sie den Netzstecker bei Gewitter oder wenn Sie das Gerät längere Zeit nicht benutzen.

Wenn das Gerät raucht oder einen ungewöhnlichen Geruch verströmt, trennen Sie es sofort vom Stromnetz und bringen Sie es zu einem Tascam-Servicecenter.

Stellen Sie das Gerät immer so auf, dass es nicht nass werden kann. Setzen Sie das Gerät niemals Regen, hoher Luftfeuchte oder anderen Flüssigkeiten aus.

Stellen Sie keine mit Flüssigkeit gefüllten Behälter (Vasen, Kaffeetassen usw.) auf das Gerät.

Reinigen Sie das Gerät nur mit einem trockenen Tuch. Überhitzung

Versperren Sie niemals vorhandene Lüftungsöffnungen.

Stellen Sie das Gerät nicht in der Nähe von Hitze abstrah- lenden Geräten (Heizlüfter, Öfen, Verstärker usw.) auf.

Stellen Sie dieses Gerät nicht an einem räumlich beengten Ort ohne Luftzirkulation auf. Falsches Zubehör

Verwenden Sie nur Zubehör oder Zube hör- teile, die der Hersteller empfiehlt.

• Verwenden Sie nur Wagen, Ständer, Stative, Halter oder Tische, die vom Hersteller em pfohlen oder mit dem Gerät verkauft werden. Hörschäden Denken Sie immer daran: Hohe Lautstärkepegel können schon nach kurzer Zeit Ihr Gehör schädigen. Informationen zur elektromagnetischen Verträglichkeit Dieses Gerät wurde auf die Einhaltung der Grenzwerte gemäß der EMV-Richtlinie 2014/30/EU der Europäischen Gemeinschaft hin geprüft. Diese Grenzwerte gewährleisten einen angemessenen Schutz vor schädlichen Funkstörungen innerhalb von Wohnge-bäuden. Dieses Gerät arbeitet mit Hochfrequenz energie, die ausgestrahlt werden kann, und kann bei unsachgemäßer, nicht der Anleitung des Herstellers entsprechenden Installation und Verwendung Störungen des Rundfunkempfangs verursachen. Es gibt jedoch keine Garantie, dass in einer bestimmten Installation keine Störungen auftreten. Falls das Gerät nachweislich Störungen des Radio- oder Fernsehempfangs verursacht, was sich durch Aus- und Einschalten des Geräts überprüfen lässt, ergreifen Sie eine oder mehrere der folgenden Maßnahmen: Richten Sie die Empfangsantenne neu aus, oder stellen Sie sie an einem anderen Ort auf. Vergrößern Sie den Abstand zwischen dem Gerät und dem Empfänger. Schließen Sie das Gerät an eine Steckdose an, die mit einem anderen Stromkreis verbunden ist als die Steckdose des Emp fängers. Wenden Sie sich an Ihren Händler oder einen Fachmann für Rundfunk- und Fernsehtechnik. Wichtiger HinweisÄnderungen oder Modifikationen am Gerät, die nicht ausdrücklich von der TEAC Corporation geprüft und genehmigt worden sind, können zum Erlöschen der Betriebserlaubnis führen. Angaben zur Umweltverträglichkeit und zur Entsorgung Entsorgung von elektrischen und elektronischen von Altgeräten Wenn ein Symbol einer durchgestrichenen Mülltonne auf einem Produkt, der Verpackung und/oder der begleitenden Dokumentation angebracht ist, unterliegt dieses Produkt den europäischen Richtlinien 2012/19/EU und/oder 2006/66/EG (geändert durch 2013/56/EU) sowie nationalen Gesetzen zur Umsetzung dieser Richt-linien.Richtlinien und Gesetze schreiben vor, dass Elektro- und Elektro-nik-Altgeräte nicht in den Hausmüll (Restmüll) gelangen dürfen. Um die fachgerechte Entsorgung, Aufbereitung und Wiederverwertung sicherzustellen, sind Sie verpflichtet, Altgeräte über staatlich dafür vorgesehene Stellen zu entsorgen. Durch die ordnungsgemäße Entsorgung solcher Geräte leisten Sie einen Beitrag zur Einsparung wertvoller Rohstoffe und verhindern potenziell schädliche Auswirkungen auf die menschliche Gesundheit und die Umwelt, die durch falsche Abfallentsorgung entstehen können. Die Entsorgung ist für Sie kostenlos.Weitere Informationen zur Wertstoffsammlung und Wiederver-wertung erhalten Sie bei Ihrer Stadt verwaltung, dem für Sie zustän-digen Abfall ent sor gungs unternehmen oder der Verkaufsstelle, bei der Sie das Produkt erworben haben. Bedienungsanleitung52 TASCAM SERIES 8p Dyna – Bedienungsanleitung Das Typenschild befindet sich auf der Unterseite des Geräts, wie in der folgenden Abbildung gezeigt: Vorderseite Typenschild Information zum Stromverbrauch Dieses Gerät verbraucht auch dann etwas Strom, wenn es über den optionalen Wechselstromadapter mit dem Stromnetz verbunden und ausgeschaltet ist. Dieses Produkt entspricht den geltenden EU-Richtlinien sowie den nationalen Gesetzen zur Umsetzung dieser Richtlinien. Inhaltsverzeichnis Wichtige Hinweise zu Ihrer Sicherheit p. 51
• Bevor Sie beginnen p. 53
• Ausstattungsmerkmale p. 53
• Auspacken/Lieferumfang p. 53
• Häufig verwendete Bezeichnungen und Begriffe p. 53
• Ergänzende Sicherheitshinweise zur Aufstellung/ Installation p. 54
• Kondensation vermeiden p. 54
• Das Gerät reinigen p. 54
• Informationen zum Kundendienst von Tascam p. 54
• Die globale TEAC-Website nutzen p. 54
• Die Bedienelemente und ihre Funktionen p. 55
• Vorderseite p. 55
• Rückseite p. 57
• Die Stromversorgung herstellen p. 58
• Den Stecker des Wechselstromadapters wechseln p. 58
• Den Wechselstromadapter anschließen p. 58
• Verkabelungsbeispiele p. 59
• Audioverbindungen herstellen p. 59
• Das Gerät als analogen Mikrofonvorverstärker verwenden p. 60
• Den Systemtakt auswählen p. 60
• Taktsynchronisation mit anderen Digitalgeräten p. 60
• Den optischen Ausgang des SERIES 8p Dyna als Quelle für den Systemtakt nutzen p. 61
• Das Wordclock-Ausgangssignal des SERIES8p Dyna als Systemtakt nutzen p. 62
• Das Wordclock-Ausgangssignal eines anderen Geräts als Quelle für den Systemtakt nutzen p. 63
• Zwei SERIES 8p Dyna miteinander synchronisieren p. 64
• Technische Daten p. 65
• Kanalzahl und Formate p. 65
• Analoge Audioeingänge p. 65
• Analoge Audioausgänge p. 65
• Digitale Audioausgänge p. 65
• Weitere Eingänge und Ausgänge p. 65
• Leistungsdaten Audio p. 66
• Stromversorgung und sonstige Daten p. 66
• Maßzeichnung TASCAM SERIES 8p Dyna – Bedienungsanleitung p. 66

Bevor Sie beginnen Vielen Dank, dass Sie sich für den 8-kanaligen Mikrofonvorver- stärker SERIES 8p Dyna von Tascam entschieden haben. Um sicherzustellen, dass Sie das Produkt richtig einrichten, anschließen und verwenden, lesen Sie bitte zunächst diese Bedienungsanleitung aufmerksam durch. Bewahren Sie diese Anleitung gut auf, und geben Sie sie immer zusammen mit dem Vorverstärker weiter, da sie zum Produkt gehört. Diese Anleitung steht auch auf der deutschen Website (https://tascam.de/downloads) zum Download zur Verfügung. Ausstattungsmerkmale

Die verwendeten HDIA-Mikrofonvorverstärker von Tascam sind mit Differenzverstärkern aufgebaut und haben hervor- ragende technische Eigenschaften, die für einen klaren, natürlichen Klang mit extrem geringem Rauschen sorgen.

Unterstützt hochauflösende Audioformate bis 24 Bit und 192 kHz

Acht symmetrische Analogeingänge über Kombibuchsen XLR/Klinke

Zwei Instrumenteneingänge auf der Gerätevorderseite (Kanäle 1–2) für Gitarre, Bass oder andere hochohmige Instrumente

48-Volt-Phantomspeisung jedem Mikrofoneingang separat zuschaltbar

1-Knopf-Analogkompressor mit echtem Bypass in jedem Eingangskanal

Pegelanzeigen sowie Anzeigen für analoge Übersteuerung, Kompressor und digitale Parameter auf der Gerätevorder- seite

Zwei optische S/MUX-Anschlüsse können auch bei 96 kHz Abtastrate alle acht nutzbaren Eingangssignale ausgeben

8 Ausgangssignale bei 44,1/48kHz

8 Ausgangssignale bei 88,2/96kHz

4 Ausgangssignale bei 176,4/192kHz

Symmetrische Ausgänge über 25-poligen Sub-D-Anschluss sowie acht TRS-Klinkenbuchsen für die Verbindung unter- schiedlicher Geräte

Wordclock-Eingang- und -Ausgang über zwei BNC-Buchsen (schaltbar IN/OUT/THRU) für die Taktsynchronisation in einem digitalen Verbund

Wechselstromadapter (PS-P1230) mit vier wechselbaren Steckereinsätzen im Lieferumfang enthalten Auspacken/Lieferumfang Zum Lieferumfang dieses Produkts gehören die unten aufge- führten Bestandteile. Achten Sie beim Öffnen der Verpackung darauf, dass Sie nichts beschädigen. Bewahren Sie das Verpackungsmaterial für einen eventuellen zukünftigen Transport auf. Sollte etwas fehlen oder auf dem Transport beschädigt worden sein, wenden Sie sich bitte an Ihren Händler.

Schraubensatz für den Rackeinbau ................................................ 1

Bedienungsanleitung (das vorliegende Dokument) einschließlich Garantiehinweis ......................................................... 1

VORSICHT Verwenden Sie ausschließlich den zum Lieferumfang gehörenden Wechselstromadapter PS-P1230 für den Betrieb dieses Geräts. Verwenden Sie den zum Lieferumfang gehörenden Wechselstromadapter niemals mit anderen Geräten. Andernfalls bestehen Brand- und Stromschlaggefahr und die Gefahr von Sachschäden. Anmerkung Der Wechselstromadapter wird mit wechselbaren Steckerein- sätzen geliefert. Bitte lesen Sie dazu den Abschnitt „Den Stecker des Wechselstromadapters wechseln“ auf Seite 58. Häufig verwendete Bezeichnungen und Begriffe In diesem Handbuch verwenden wir die folgenden Schriftbilder und Schreibweisen:

Die Bedienelemente und Anschlüsse dieses Produkts kennzeichnen wir wie folgt mit fett gesetzten Großbuch- staben. Beispiel: GAIN

Ergänzende Informationen oder wichtige Hinweise sind wie folgt gekennzeichnet: Tipp So kennzeichnen wir nützliche Praxistipps. Anmerkung Hierunter finden Sie ergänzende Erklärungen und Hinweise zu besonderen Situationen. Wichtig Besonderheiten, die bei Nichtbeachtung zu Sachschäden, Daten- verlust oder unerwartetem Verhalten des Geräts führen können.

VORSICHT Wenn Sie so gekennzeichnete Hinweise nicht beachten, besteht die Gefahr von leichten bis mittelschweren Verletzungen.54 TASCAM SERIES 8p Dyna – Bedienungsanleitung Ergänzende Sicherheitshinweise zur Aufstellung/Installation

Der zulässige Betriebstemperaturbereich für diesen Recorder liegt zwischen 0 °C und 40 °C.

Stellen Sie das Gerät nicht an den im Folgenden bezeich- neten Orten auf. Andernfalls könnte sich die Klangqua- lität verschlechtern und/oder es könnten Fehlfunktionen auftreten.

Orte, die starken Erschütterungen ausgesetzt sind,

Orte mit direkter Sonneneinstrahlung (z.B. an einem Fenster),

in der Nähe von Heizgeräten oder an anderen Orten, an denen hohe Temperaturen herrschen,

wo die Temperatur unter dem Gefrierpunkt liegt,

sehr feuchte oder schlecht belüftete Orte,

Orte mit hoher Staubkonzentration.

Legen Sie keine Gegenstände auf das Gerät, um eine ausrei- chende Wärmeabfuhr zu gewährleisten.

Stellen Sie das Gerät nicht auf einen Leistungsverstärker oder andere Hitze erzeugende Geräte.

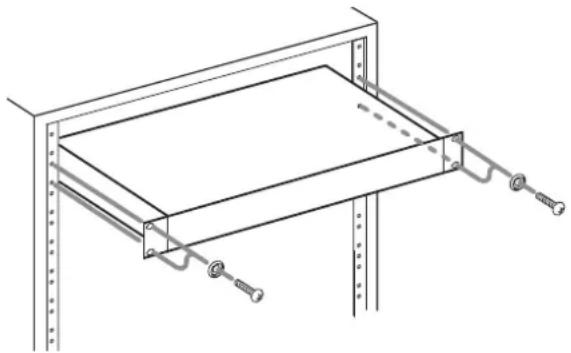

Mit dem mitgelieferten Schraubensatz können Sie das Gerät wie hier gezeigt in einem üblichen 19-Zoll-Rack befestigen. Lassen Sie ausreichend Raum (mindestens 1 HE = 45 mm) über dem Gerät frei für die Belüftung. Kondensation vermeiden Wenn Sie das Gerät aus einer kalten Umgebung in eine warme Umgebung bringen, in einem schnell beheizbaren Raum einsetzen oder anderen plötzlichen Temperaturschwankungen aussetzen, besteht die Gefahr, dass sich Kondenswasser bildet. Um dies zu vermeiden, lassen Sie das Gerät ein bis zwei Stunden stehen, bevor Sie es verwenden. Das Gerät reinigen Verwenden Sie zum Reinigen ein trockenes, weiches Tuch. Verwenden Sie zum Reinigen niemals getränkte Reinigungs- tücher auf chemischer Basis, Verdünner, Alkohol oder andere chemische Substanzen. Diese können die Oberfläche des Geräts angreifen oder Verfärbungen hervorrufen. Informationen zum Kundendienst von Tascam Kunden haben nur in dem Land Anspruch auf Kundendienst und Gewährleistung, in dem sie das Produkt gekauft haben. Um den Kundendienst von Tascam in Anspruch zu nehmen, suchen Sie auf der TEAC Global Site unter http://teac-global. com/ nach der lokalen Niederlassung oder dem Distributor für das Land, in dem Sie das Produkt erworben haben, und wenden Sie sich an dieses Unternehmen. Bei Anfragen geben Sie bitte die Adresse des Geschäfts oder Webshops (URL), in dem Sie das Produkt gekauft haben, und das Kaufdatum an. Darüber hinaus kann die Garantiekarte und der Kaufbeleg erforderlich sein. Die globale TEAC-Website nutzen Links zur digitalen Version dieses Benutzerhandbuchs und des Referenzhandbuchs finden Sie auf der globalen TEAC-Website (http://teac-global.com/). Wählen Sie dort im Bereich TASCAM Downloads die gewünschte Sprache aus, um die entsprechende Downloadseite aufzurufen.TASCAM SERIES 8p Dyna – Bedienungsanleitung

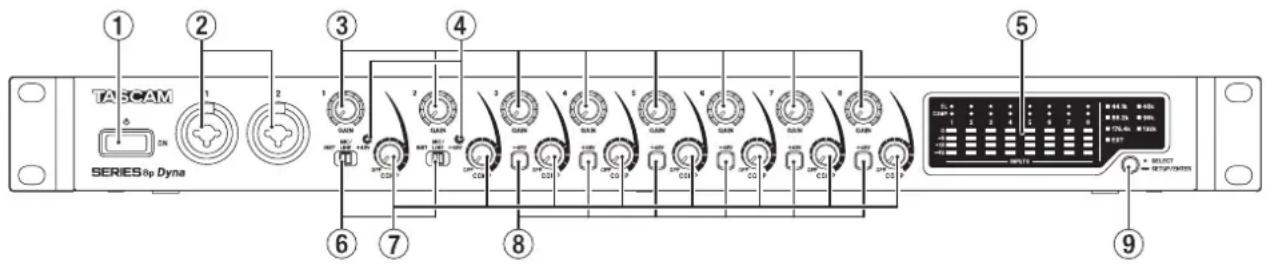

Die Bedienelemente und ihre Funktionen Vorderseite 1 Ein-/Ausschalter Hiermit schalten Sie das Gerät ein und aus (auf Standby). 2 Eingangsbuchsen 1–2 Dies sind Analogeingänge über XLR/Klinke-Kombibuchsen. Diese Eingänge erlauben auch den Anschluss hochohmiger Geräte mit Instrumentenpegel wie etwa E-Gitarren.

Klinke (Spitze: heiß (+), Ring: kalt (–), Hülse: Masse) Verwenden Sie die Eingangswahlschalter 6, um zwischen symmetrischen Eingängen für Mikrofone und Line-Signale (MIC/LINE) und hochohmigen Klinkeneingängen für Instru- mente (INST) zu wählen. Wenn Sie eine E-Gitarre, einen Bass oder ein ähnliches Instrument direkt anschließen, stellen Sie den Schalter 6 auf INST. Um den Eingangspegel anzupassen, nutzen Sie die entspre- chenden Eingangspegelregler (GAIN 1–2). 3 Eingangspegelregler (GAIN) Mit den Reglern GAIN 1–8 passen Sie den jeweiligen Eingangspegel an den Eingängen an. 4 Anzeigen für Phantomspeisung (+48V) Diese Lämpchen leuchten, wenn der zugehörige Eingangs- wahlschalter 6 auf +48V steht. 5 Pegelanzeigen Zeigen die Eingangspegel der einzelnen Kanäle an. 6 Eingangswahlschalter Stellen Sie die Schalter entsprechend den Eingangssignalen an den Anschlüssen 1–2 ein. INST: Gitarre, Bass oder ein anderes hochohmiges Instrument. In dieser Stellung ist der Eingang unsymmet- risch und hochohmig. MIC/LINE: Mikrofon mit symmetrischem Ausgang oder Gerät mit Line-Pegel. +48V: In dieser Stellung gelangt Phantomspeisung (+48 Volt) an die XLR-Eingangsbuchsen 1–2. Wichtig

Stellen Sie die Schalter für die Phantomspeisung immer in Stellung INST oder MIC/LINE, bevor Sie Mikrofonverbin- dungen herstellen oder trennen.

Versorgen Sie niemals unsymmetrische dynamische Mikrofone mit Phantomspeisung.

Ebenso können manche Bändchenmikrofone irreparabel beschädigt werden, wenn Sie versuchen, sie mit Phantom- speisung zu versorgen. Wenn Sie unsicher sind, lassen Sie die Phantomspeisung für Ihr Bändchenmikrofon ausge- schaltet. 7 Kompressionsregler (COMP) Verwenden Sie diese Regler, um den jeweiligen Schwel- lenwert für die Kompression einzustellen, also den Pegel, bei dem die Kompression des jeweiligen Eingangssignals beginnt. In Stellung OFF ist der Kompressor vollständig deaktiviert (Bypass). 8 Schalter/Statusanzeige für Phantomspeisung (+48V) Mit diesen Schaltern aktivieren Sie die Phantomspeisung für die Eingangsbuchsen MIC/LINE INPUTS 3–8 auf der Rückseite des Geräts. Die Phantomspeisung ist für jeden Mikrofoneingang separat zuschaltbar. Wenn die Phantomspeisung eingeschaltet ist, leuchtet der Schalter und eine Gleichspannung von 48 Volt liegt am XLR-Anschluss des jeweiligen Eingangs an. Wichtig

Schalten Sie Phantomspeisung immer aus (Schalter nicht gedrückt), bevor Sie Mikrofonverbindungen herstellen oder trennen.

Versorgen Sie niemals unsymmetrische dynamische Mikrofone mit Phantomspeisung.

Ebenso können manche Bändchenmikrofone irrepa- rabel beschädigt werden, wenn sie mit Phantomspeisung versorgt werden. Wenn Sie unsicher sind, lassen Sie die Phantomspeisung für Ihr Bändchenmikrofon ausge- schaltet. 9 Auswahltaste für den Systemtakt Hiermit wählen Sie den verwendeten Systemtakt aus. (siehe „Den Systemtakt auswählen“ auf Seite 60) Die Anzeigen e leuchten entsprechend der Auswahl.56 TASCAM SERIES 8p Dyna – Bedienungsanleitung

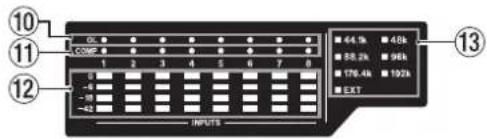

Einzelheiten zum Pegelanzeigebereich 0 Übersteuerungsanzeigen (OL) Diese Anzeigen leuchten auf, wenn der jeweilige Eingangs- pegel einen Wert von von 3 dB unter Maximalpegel erreicht. q Statusanzeigen der Kompressoren (COMP) Diese Lämpchen leuchten schwach, wenn der jeweilige Kompressor aktiviert (nicht auf Bypass gestellt) ist. Sie leuchten hell, sobald ein Kompressor arbeitet, also wenn der entsprechende Eingangspegel den eingestellten Schwellenwert überschreitet. w Pegelanzeigen Zeigen die Eingangspegel hinter den Eingangspegelreglern der einzelnen Kanäle an. e Statusanzeigen für den aktuellen Takt Diese Anzeigen leuchten entsprechend der aktuell verwen- deten Abtast rate. EXT leuchtet zusätzlich, wenn das Gerät eine externe Taktquelle nutzt. Im Einstellmodus blinkt das Lämpchen für den ausge- wählten Takt wiederholt in kurzen Abständen (siehe „Den Systemtakt auswählen“ auf Seite 60). Anmerkung

Im Betrieb mit externer Taktquelle blinkt das EXT-Lämpchen, wenn kein externer Takt eingeht. In dieser Situation wechselt das Gerät automatisch zu seinem internen Takt.

Wenn das EXT-Lämpchen blinkt (siehe oben) und der externe Takt erneut eingeht, beginnt zusätzlich das Lämpchen des internen Takts zu blinken. Der Vorver- stärker nutzt jedoch weiterhin seinen internen Takt. Um wieder den externen Takt zu nutzen, wählen Sie erneut EXT als Taktquelle aus.TASCAM SERIES 8p Dyna – Bedienungsanleitung

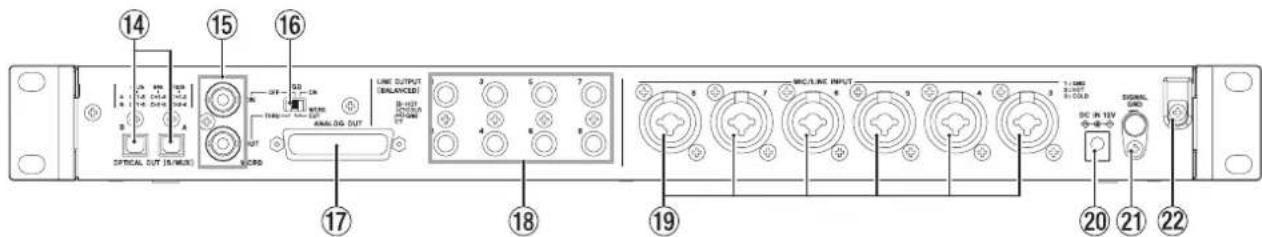

Rückseite r Optische Ausgänge (OPTICAL OUT (S/MUX)) Diese Anschlüsse geben Audiodaten im optischen Mehr - kanalformat aus. Unterstützt werden die Abtastraten 44,1 kHz, 48 kHz, 88,2kHz, 96 kHz, 176,4 kHz und 192 kHz. 88,2 kHz und 96 kHz werden durch S/MUX2, 176,4 kHz und 192 kHz durch S/MUX4 unterstützt. Wie unten dargestellt, bestimmt die gewählte Abtastrate, welche Signale diese beiden Anschlüsse ausgeben. Abtastraten Anschluss A Anschluss B 44,1/48 kHz Kanäle 1–8 Kanäle 1–8 88,2/96 kHz Kanäle 1–4 Kanäle 5–8 176,4/192 kHz Kanäle 1–2 Kanäle 3–4 Anmerkung Die Anschlüsse geben kein SPDIF-Format aus. t Wordclock-Eingang/-Ausgang (WORD IN/OUT) BNC-Buchsen für den Empfang und die Ausgabe von Wordclock-Signalen. Es werden Wordclock-Signale mit 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz und 192kHz unterstützt. Wichtig Wenn es in einem Digitalverbund mehrere Wordclock-Master gibt, kann dies zu ernsthaften Problemen bis hin zu Geräte- schäden führen. y Schalter 75Ω ON/OFF/THRU/WORD OUT Mit diesem Schalter wählen Sie:

ob der Anschluss WORD IN mit 75 Ohm abgeschlossen wird (ON), oder

ob Sie den Anschluss WORD OUT zum Durchschleifen des Eingangssignals (THRU) oder für die Ausgabe eines Wordclocksignals nutzen wollen (WORD OUT) u Mehrkanaliger Analogausgang (ANALOG OUT) Dieser 25-polige Sub-D-Steckverbinder dient als symmetri- scher Analogausgang. Nominaler Ausgangspegel: +4 dBu. Nutzen Sie eine entsprechende Kabelpeitsche mit Sub-D- Stecker, um die acht Kanäle an die symmetrischen Analog- eingänge eines anderen Geräts zu leiten. Die Anschlussbelegung entnehmen Sie der Abbildung unten. Sie entspricht dem Tascam-Standard für DB-25- Stecker (AES59-2012).

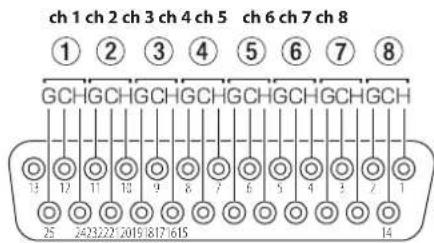

ch 1 ch 2 ch 3 ch 4 ch 5 ch 6 ch 7 ch 8 G: Masse, C: Kalt (–), H: Heiß (+) Wichtig Wenn zur gleichen Zeit Geräte mit den Anschlüssen LINE OUTPUT verbunden aber nicht eingeschaltet sind, verschlechtert sich möglicherweise die Signalqualität am Anschluss ANALOG OUT. i Symmetrische Line-Ausgänge 1–8 (LINE OUT (BALANCED)) Diese symmetrischen Klinkenbuchsen dienen als analoge Lineausgänge. Nominaler Ausgangspegel: +4 dBu. (Spitze: heiß (+), Ring: kalt (–), Hülse: Masse) Wichtig Wenn zur gleichen Zeit ein Gerät mit dem Anschluss ANALOG OUT verbunden aber nicht eingeschaltet ist, verschlechtert sich möglicherweise die Signalqualität an den LINE OUT- Ausgängen. o Mikrofon-/Line-Eingänge 1–8 Analogeingänge über XLR/Klinke-Kombibuchsen An diesen Eingängen können Sie neben Mikrofonen auch Audiogeräte und Keyboards mit Linepegel anschließen.

Klinke (Spitze: heiß (+), Ring: kalt (–), Hülse: Masse) Um den Eingangspegel anzupassen, nutzen Sie die entspre- chenden Eingangspegelregler (GAIN 3–8) auf der Geräte- vorderseite. Anmerkung Wenn die Phantomspeisung eingeschaltet ist, liegen 48 Volt an den XLR-Anschlüssen an. Die Klinkenbuchsen werden nicht mit Strom versorgt. p Stromanschluss für Wechselstromadapter (DC IN 12V) Schließen Sie hier den zum Lieferumfang gehörenden Wechselstromadapter PS-P1230 an. a Erdungsklemme (SIGNAL GND) Dies ist ein Erdungsanschluss für Audiosignale. Wichtig Dieser Anschluss ist nicht für die Erdung der Strom- versorgung geeignet. s Kabelhalter Führen Sie das Kabel des mitgelieferten Wechselstrom- adapters PS-P1230 durch diesen Halter, um ein Heraus- rutschen des Steckers zu vermeiden.58 TASCAM SERIES 8p Dyna – Bedienungsanleitung Die Stromversorgung herstellen Für den Betrieb des SERIES 8p Dyna ist der mitgelieferte Wechselstromadapter Tascam PS-P1230 vorgesehen.

VORSICHT Verwenden Sie ausschließlich den zum Lieferumfang gehörenden Wechselstromadapter PS-P1330 mit diesem Gerät. Die Verwendung eines anderen Adapters kann zu Fehlfunk- tionen führen, und es besteht Brand- oder Stromschlaggefahr. Den Stecker des Wechselstromadapters wechseln Im Auslieferungszustand ist der Wechselstromadapter PS-P1230 mit dem Stecker für den US-Markt bestückt. Führen Sie die folgenden Schritte aus, um den Steckereinsatz auszutauschen (für Deutschland, Österreich und die Schweiz ist Typ der richtige).

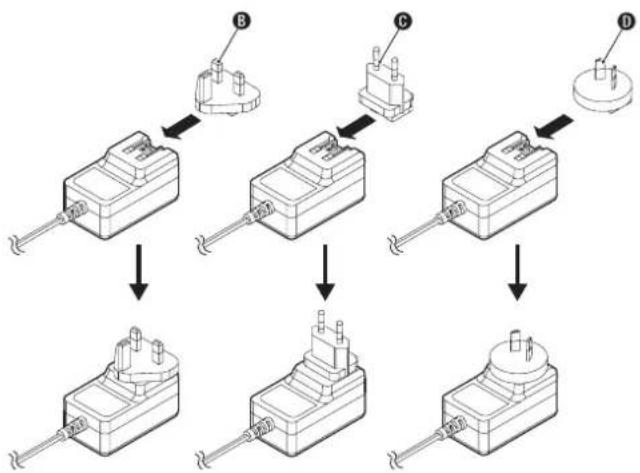

1. Schieben Sie den Steckereinsatz in Pfeilrichtung heraus.

2. Wählen Sie den für Ihr Stromnetz geeigneten Steckertyp

3. Setzen Sie den Steckereinsatz ein.

Damit ist der Vorgang abgeschlossen.

4. Vergewissern Sie sich noch einmal, dass der Stecker

gerade und fest sitzt.

VORSICHT Verwenden Sie den Adapter keinesfalls, wenn dieser offen- sichtlich nicht korrekt zusammengesetzt oder beschädigt ist. Andernfalls besteht Brand- oder Stromschlaggefahr. Wenden Siesich im Schadensfall an Ihren Händler oder ein Tascam- Servicecenter. Den Wechselstromadapter anschließen Nachdem Sie den richtigen Steckereinsatz montiert haben (siehe vorheriger Abschnitt), schließen Sie den Wechselstrom- adapter wie folgt an:

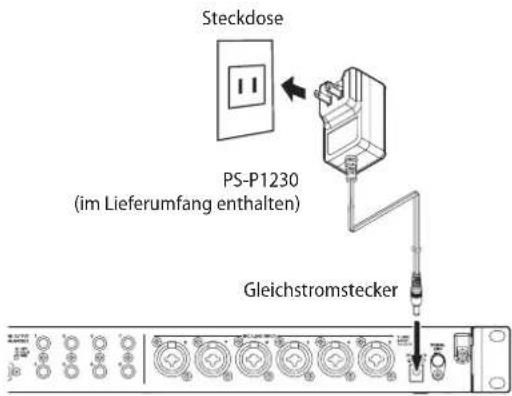

1. Verbinden Sie den Gleichstromstecker des mitgelieferten

Wechselstromadapters (PS-P1230) wie in der Abbildung gezeigt mit dem Anschluss DC IN 12V des Geräts. SteckdoseGleichstromsteckerPS-P1230 (im Lieferumfang enthalten)

2. Verbinden Sie dann den Wechselstromadapter mit einer in

der Nähe befindlichen Steckdose.

3. Um zu verhindern, dass der Stecker während des Betriebs

herausrutscht, führen Sie das Kabel durch den dafür vorgesehenen Halter.TASCAM SERIES 8p Dyna – Bedienungsanleitung

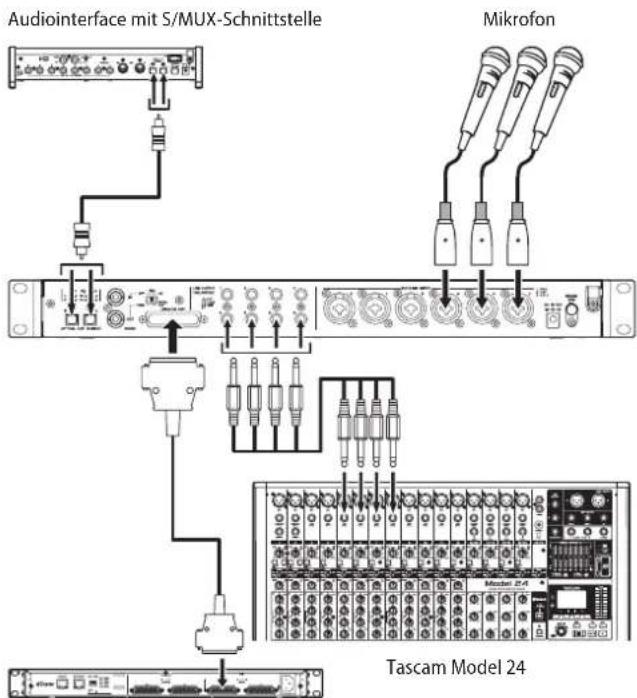

Verkabelungsbeispiele Im Folgenden sehen Sie beispielhaft, wie Sie Ihre Geräte an den SERIES 8p Dyna anschließen.

Vorsichtsmaßnahmen für das Herstellen von Kabelverbindungen

Lesen Sie die Bedienungsanleitungen der anderen Geräte sorgfältig durch und schließen Sie diese den Anweisungen entsprechend an.

Schalten Sie immer alle Geräte aus (oder auf Standby), bevor Sie Kabelverbindungen herstellen oder trennen.

Schließen Sie alle miteinander verbundenen Geräte möglichst an dieselbe Netzstromleitung an. Wenn Sie eine Steckdosenleiste oder ein Verlängerungskabel verwenden, verlegen Sie diese so, dass man nicht darüber stolpern kann. Mikrofon GitarreAudiointerface mit S/MUX-SchnittstelleTascam ML-16DTascam Model 24Mikrofon Anschlussbeispiel für SERIES 8p Dyna Audioverbindungen herstellen Der Vorverstärker ermöglicht es Ihnen, analoge Audiosignale von Mikrofonen, Gitarren, Keyboards oder anderen Audioge- räten als Analog- oder Digitalsignale an andere Geräte zu leiten. Für die Analogsignale stehen Ihnen der 25-polige Sub-D- Anschluss sowie einzelne symmetrische Klinkenausgänge zur Verfügung, während die Digitalsignale über die S/MUX- Anschlüsse ausgegeben werden. Darüber hinaus können Sie Aktivlautsprecher oder eine Verstärkeranlage anschließen, um die in das Gerät eingehenden Audiosignale abzuhören.

VORSICHT Bevor Sie irgendeine Audioverbindung herstellen, drehen Sie die Regler GAIN und COMP auf ihren kleinsten Wert. Andern- falls können plötzliche laute Geräusche in Ihrer Abhöranlage auftreten, die Ihr Gehör oder Ihre Geräte schädigen. Wichtig Wenn Sie sowohl den Sub-D-Anschluss (ANALOG OUT) als auch die einzelnen Line-Ausgänge nutzen, schalten Sie alle Geräte ein, die mit diesen Anschlüssen verbunden sind. Wenn Geräte zwar verbunden, aber nicht eingeschaltet sind, verschlechtert sich möglicherweise die Signalqualität an den anderen Anschlüssen.

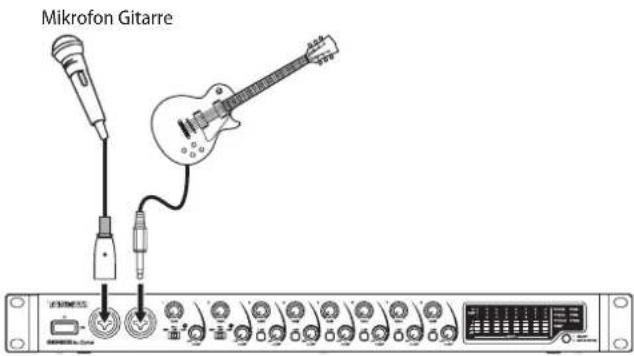

Mikrofone anschließen Dynamische Mikrofone Verbinden Sie dynamische Mikrofone mit den Eingangs- buchsen 1–2 auf der Vorderseite oder 3–8 auf der Rückseite des Geräts. Stellen Sie den Eingangswahlschalter 6 auf MIC/ LINE. Kondensatormikrofone Schließen Sie Kondensatormikrofone, die Phantomspeisung benötigen, ebenfalls an die Eingangsbuchsen 1–2 auf der Vorderseite oder 3–8 auf der Rückseite des Geräts an. Im Falle der Eingangsbuchsen 1–2 stellen Sie den Eingangs- wahlschalter 6 in die Stellung +48V. Das +48V-Lämpchen leuchtet. Wenn Sie die rückseitigen Eingangsbuchsen (MIC/LINE INPUT 3–8), drücken Sie den jeweiligen +48V-Schalter 8 hinein. Der Schalter leuchtet, wenn er hineingedrückt ist.

VORSICHT Bevor Sie die Phantomspeisung ein- oder ausschalten, stellen Sie die Regler GAIN 3 und COMP 7 auf ihren kleinsten Wert. Andernfalls können plötzliche laute Geräusche in Ihrer Abhöranlage oder in Ihrem Kopfhörer auftreten, die Ihr Gehör oder Ihre Geräte schädigen. Wichtig

Die Phantomspeisung lässt sich für jeden Kanal separat schalten. Aktivieren Sie die Phantomspeisung nur dann, wenn das entsprechende Mikrofon Phantomspeisung benötigt.

Schließen Sie keine Mikrofone an und trennen Sie keine Verbindung, wenn die Phantomspeisung aktiviert ist (Lämpchen leuchtet). Andernfalls kann es zu lauten Geräu- schen kommen, die Ihr Gehör oder Ihre Geräte schädigen können.

Schalten Sie die Phantomspeisung nur ein, wenn Sie ein Kondensatormikrofon verwenden, das auch Phantom- speisung benötigt. Dynamische Mikrofone oder Mikrofone, die keine Phantomspeisung benötigen, oder das Gerät selbst könnten sonst beschädigt werden.

Ebenso können manche Bändchenmikrofone irrepa- rabel beschädigt werden, wenn sie mit Phantomspeisung versorgt werden. Wenn Sie unsicher sind, lassen Sie die Phantomspeisung für Ihr Bändchenmikrofon ausge- schaltet.60 TASCAM SERIES 8p Dyna – Bedienungsanleitung

Eine E-Gitarre oder einen elektrischen Bass anschließen Wenn Sie eine elektrische Gitarre, Bassgitarre oder einen anderen hochohmigen Tonabnehmer direkt anschließen wollen, nutzen Sie dafür eine der Buchsen 1–2 auf der Vorderseite. Stellen Sie den Eingangswahlschalter 6 auf INST. Anmerkung Für Instrumente mit aktivem Tonabnehmer oder wenn das Signal zuvor ein Effektgerät durchläuft, stellen Sie den Eingangswahlschalter 6 auf MIC/LINE.

Elektronische Geräte und andere analoge Audiogeräte anschließen Wenn Sie ein elektronisches Instrument oder eine andere Audioquelle an den Vorverstärker anschließen wollen, nutzen Sie dafür die Eingangsbuchsen 1–2, und stellen Sie den Eingangswahlschalter 6 auf MIC/LINE.

Einen Schallplattenspieler anschließen Einen Plattenspieler können Sie nicht direkt an den Vorver- stärker anschließen, da sein Ausgangssignal zu schwach ist. Stattdessen müssen Sie den Plattenspieler zunächst an einen Phonovorverstärker oder HiFi-Verstärker mit Phono- eingang anschließen und dessen Ausgang dann mit dem Interface verbinden.

Den Vorverstärker an Audiogeräte mit optischen Digitaleingängen anschließen Verbinden Sie die optischen Audioausgänge (OPTICAL OUT (S/MUX)) mit den S/MUX-kompatiblen Digitaleingängen eines anderen Audiogeräts, wie beispielsweise einem Tascam USB-Interface SERIES 208i oder SERIES 102i. Das Gerät als analogen Mikrofonvorverstärker verwenden Sie können den SERIES 8p Dyna als hochwertigen analogen Mikrofonvorverstärker für acht Kanäle verwenden. Schließen Sie Ihre Mikrofone an die Eingangsbuchsen 1–8 (2/o) an und verbinden Sie die symmetrischen Line-Ausgänge (u/i) mit einem entsprechend ausgestatteten Mischpult, Recorder oder Verstärker. Den Systemtakt auswählen Sie können wählen, ob Sie das eigene Taktsignal des SERIES 8p Dyna oder das eines anderen Geräts als Systemtakt verwenden. Für das eigene, intern erzeugte Taktsignal stehen unterschied- liche Abtastraten von 44,1kHz bis 192kHz zur Auswahl. Um das Taktsignal zu nutzen, das am Anschluss WORD IN eingeht, wählen Sie EXT.)

1. Halten Sie die Auswahltaste für den Systemtakt 9 etwas

länger gedrückt, um in den Einstellmodus zu wechseln. Das Lämpchen der ausgewählte Taktquelle blinkt wiederholt in kurzen Abständen.

2. Drücken Sie mehrmals kurz die Auswahltaste, um die

gewünschte Abtastrate des internen Takts oder das externe Taktsignal (EXT) auszuwählen. 44.1k 48k

3. Halten Sie die Taste erneut etwas länger gedrückt, um die

Auswahl zu bestätigen. Anmerkung

Die Einstellung bleibt auch nach dem Ausschalten des Geräts gespeichert.

Wenn der externe Takt ausgefallen war (das EXT-Lämpchen blinkt) und wieder ein gültiger Takt eingeht, blinkt auch das Lämpchen der entsprechenden Abtastrate, um Sie darauf hinzuweisen, dass Sie wieder zurück zum externen Takt wechseln können.

Weitere Informationen zur Taktsynchronisation mit anderen Geräten finden Sie in den nächsten Abschnitten. Taktsynchronisation mit anderen Digitalgeräten In einem Verbund aus Digitalgeräten müssen alle Geräte einen gemeinsamen Systemtakt verwenden. Mit dem SERIES 8p Dyna haben Sie dafür mehrere Möglichkeiten. Sie können

den optischen Ausgang des SERIES 8p Dyna als Quelle für den Systemtakt nutzen,

das Wordclock-Ausgangssignal des SERIES 8p Dyna als Quelle für den Systemtakt nutzen oder

das Wordclock-Ausgangssignal eines anderen Geräts als Quelle für den Systemtakt nutzen. Einzelheiten zu der jeweiligen Methode finden Sie in den folgenden Abschnitten.TASCAM SERIES 8p Dyna – Bedienungsanleitung

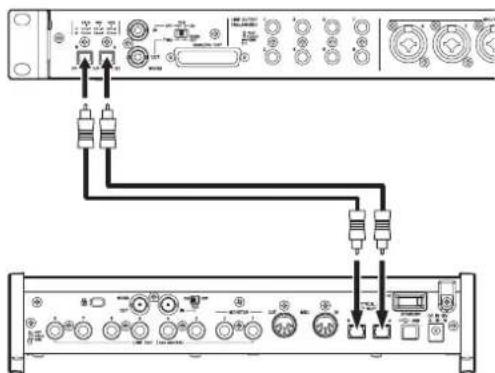

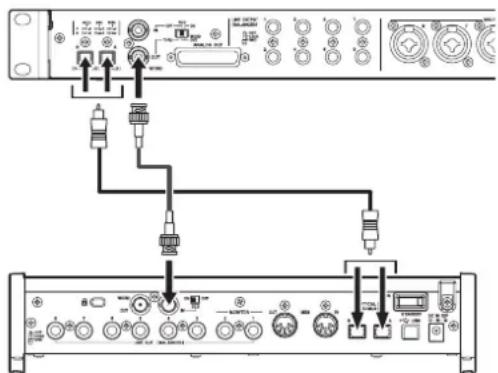

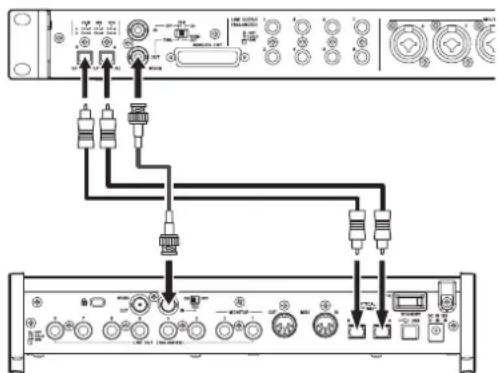

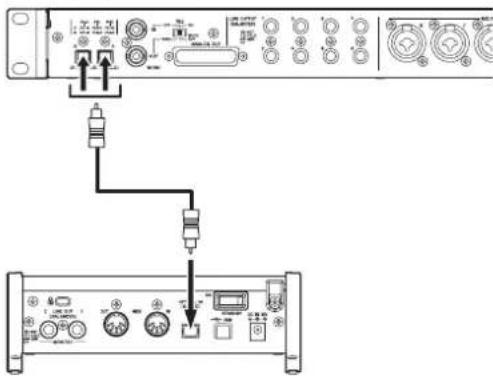

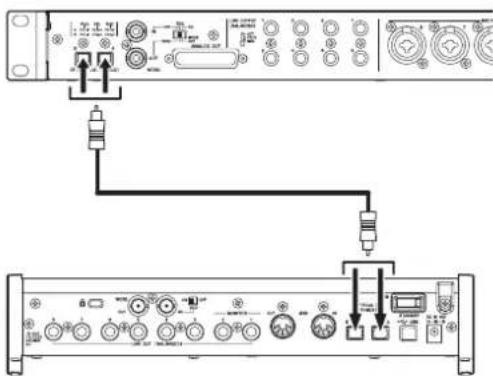

Den optischen Ausgang des SERIES 8p Dyna als Quelle für den Systemtakt nutzen Sie können das am optischen Ausgang OPTICAL OUT (S/MUX) ausgegebene Digitalsignal für die Taktsynchronisation Ihres Geräteverbunds nutzen. Wählen Sie dazu mit der Taste 9 die gewünschte Abtastrate aus. Die folgenden Beispiele zeigen die Verbindung mit einem Tascam-Interface. Die Anschlussart eignet sich jedoch auch für andere Audiointerfaces mit optischen Eingängen. Beispiel für eine Abtastrate von 44,1 kHz oder 48kHz SERIES 8p DynaTascam SERIES 102i Tascam SERIES 208i SERIES 8p Dyna Kabelverbindungen herstellen Verbinden Sie einen der optischen Ausgänge des SERIES 8p Dyna mit einem der optischen Eingänge eines Tascam SERIES 102i/208i. Schließen Sie ein Kabel an Anschluss A oder B an. Die Abtastrate wählen Wählen Sie mit der Taste 9 die gewünschte Abtast rate aus (44,1kHz oder 48kHz) (siehe „Den Systemtakt auswählen“ auf Seite 60). Wählen Sie für das Tascam SERIES 102i/208i das optische Signal als Taktquelle aus (Einstellungsfeld, INFORMATION, Sample Clock Source > OPTICAL A oder OPTICAL B). OPTICAL B gibt es nur beim SERIES 208i. Beispiel für eine Abtastrate von 88,2/96 kHz (S/MUX2) oder 176,4/192 kHz (S/MUX4) SERIES 8p Dyna Tascam SERIES 208i Kabelverbindungen herstellen Verbinden Sie die optischen Ausgänge des SERIES 8p Dyna über zwei optische Kabel mit den optischen Eingängen eines Tascam SERIES 208i (A mit A, B mit B). Einstellungen für den Systemtakt vornehmen Wählen Sie mit der Taste 9 die gewünschte Abtastrate aus (88,2kHz, 96kHz, 176,4kHz oder 192kHz) (siehe „Den Systemtakt auswählen“ auf Seite 60). Wählen Sie für das Tascam SERIES 208i das optische Signal als Taktquelle aus (Einstellungsfeld, INFORMATION, Sample Clock Source > OPTICAL A oder OPTICAL B).62 TASCAM SERIES 8p Dyna – Bedienungsanleitung Das Wordclock-Ausgangssignal des SERIES8p Dyna als Systemtakt nutzen Sie können das am Wordclock-Ausgang WORD OUT ausge- gebene Signal für die Taktsynchronisation Ihres Geräteverbunds nutzen. Stellen Sie das andere Gerät so ein, dass es ein externes Taktsignal entgegennimmt. Die folgenden Beispiele zeigen die Verbindung mit einem Tascam-Interface. Die Anschlussart eignet sich jedoch auch für andere Audiointerfaces mit Wordclock-Eingang. Beispiel für eine Abtastrate von 44,1 kHz oder48kHz SERIES 8p Dyna Tascam SERIES 208i Kabelverbindungen herstellen Verbinden Sie den optischen Ausgang A oder B des SERIES 8p Dyna über ein optisches Kabel mit dem optischen Eingang A oder B eines Tascam SERIES 208i. Verbinden Sie den Anschluss WORD OUT des SERIES 8p Dyna über ein BNC-Kabel mit dem Anschluss WORD IN des anderen Geräts. Den Wordclock-Eingang terminieren Stellen Sie den Schalter 75Ω ON/OFF am Wordclock-Eingang des SERIES 208i auf ON. Einstellungen für den Systemtakt vornehmen Wählen Sie mit der Taste 9 die gewünschte Abtastrate aus (44,1kHz oder 48kHz) (siehe „Den Systemtakt auswählen“ auf Seite 60). Wählen Sie für das SERIES 208i das Wordclock-Signal als Taktquelle aus (Einstellungsfeld, INFORMATION, Sample Clock Source > WORD). Beispiel für eine Abtastrate von 88,2/96 kHz (S/ MUX2) oder 176,4/192 kHz (S/MUX4) Tascam SERIES 208i SERIES 8p Dyna Kabelverbindungen herstellen Verbinden Sie die optischen Ausgänge des SERIES 8p Dyna über zwei optische Kabel mit den optischen Eingängen eines Tascam SERIES 208i (A mit A, B mit B). Verbinden Sie den Anschluss WORD OUT des SERIES 8p Dyna über ein BNC-Kabel mit dem Anschluss WORD IN des anderen Geräts. Die Wordclock-Verbindung terminieren Stellen Sie den Schalter 75Ω ON/OFF am Wordclock-Eingang des SERIES 208i auf ON. Einstellungen für den Systemtakt vornehmen Wählen Sie mit der Taste 9 die gewünschte Abtastrate aus (88,2kHz, 96 kHz, 176,4 kHz oder 192kHz) (siehe „Den Systemtakt auswählen“ auf Seite 60). Wählen Sie für das SERIES 208i das Wordclock-Signal als Taktquelle aus (Einstellungsfeld, INFORMATION, Sample Clock Source > WORD).TASCAM SERIES 8p Dyna – Bedienungsanleitung

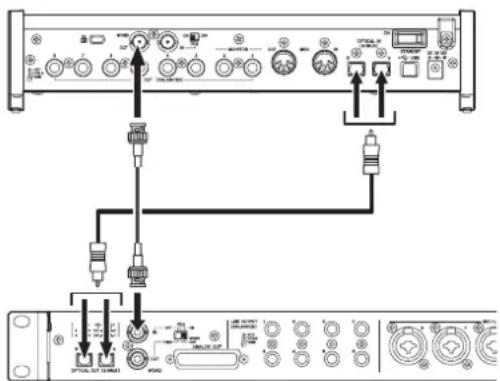

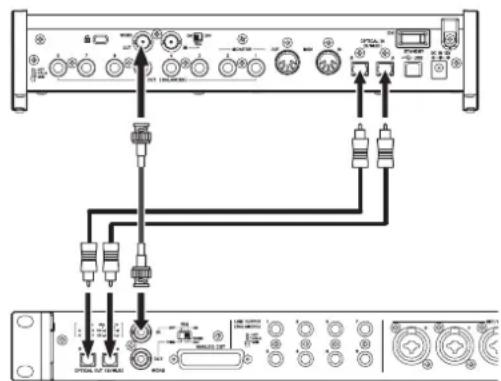

Das Wordclock-Ausgangssignal eines anderen Geräts als Quelle für den Systemtakt nutzen Sie können das am Wordclock-Eingang WORD IN eingehende Signal für die Taktsynchronisation Ihres Geräteverbunds nutzen. Wählen Sie dazu mit der Taste 9 die Option EXT aus (siehe „Den Systemtakt auswählen“ auf Seite 60). Die folgenden Beispiele zeigen die Verbindung mit einem Tascam-Interface. Die Anschlussart eignet sich jedoch auch für andere Audiointerfaces mit Wordclock-Ausgang. Beispiel für eine Abtastrate von 44,1 kHz oder48kHz Tascam SERIES 208iSERIES 8p Dyna Kabelverbindungen herstellen Verbinden Sie den optischen Eingang A oder B eines SERIES 208i über ein optisches Kabel mit dem optischen Ausgang A oder B des SERIES 8p Dyna. Verbinden Sie den Anschluss WORD OUT des anderen Geräts über ein BNC-Kabel mit dem Anschluss WORD IN des SERIES 8p Dyna. Die Wordclock-Verbindung terminieren Stellen Sie den Schalter 75Ω ON/OFF/THRU/WORD OUT des SERIES 8p Dyna auf ON. Einstellungen für den Systemtakt vornehmen Wählen Sie für das SERIES 208i seinen eigenen Takt als Taktquelle (Einstellungsfeld, INFORMATION, Sample Clock Source > INTERNAL) und unter Rate die gewünschte Abtas- trate aus. Wählen Sie mit der Taste 9 die Option EXT aus (siehe „Den Systemtakt auswählen“ auf Seite 60). Beispiel für eine Abtastrate von 88,2/96 kHz oder 176,4/192 kHz Tascam SERIES 208iSERIES 8p Dyna Kabelverbindungen herstellen Verbinden Sie die optischen Eingänge des SERIES 208i über zwei optische Kabel mit den optischen Ausgängen des SERIES 8p Dyna (A mit A, B mit B). Verbinden Sie den Anschluss WORD OUT des anderen Geräts über ein BNC-Kabel mit dem Anschluss WORD IN des SERIES 8p Dyna. Die Wordclock-Verbindung terminieren Stellen Sie den Schalter 75Ω ON/OFF/THRU/WORD OUT des SERIES 8p Dyna auf ON. Einstellungen für den Systemtakt vornehmen Wählen Sie für das SERIES 208i seinen eigenen Takt als Taktquelle (Einstellungsfeld, INFORMATION, Sample Clock Source > INTERNAL) und unter Rate die gewünschte Abtas- trate aus. Wählen Sie mit der Taste 9 die Option EXT aus (siehe „Den Systemtakt auswählen“ auf Seite 60).64 TASCAM SERIES 8p Dyna – Bedienungsanleitung Zwei SERIES 8p Dyna miteinander synchronisieren Sie können die Zahl der Eingangskanäle auf 16 erhöhen, indem Sie zwei Vorverstärker des Typs SERIES 8p Dyna miteinander verbinden und synchronisieren. Anschlussbeispiel: SERIES 8p Dyna dient als Quelle für den Systemtakt SERIES 8p Dyna, Gerät 1SERIES 8p Dyna, Gerät 2Tascam SERIES 208i Kabelverbindungen herstellen Verbinden Sie den optischen Ausgang A des ersten Vor - verstärkers mit dem optischen Eingang A eines SERIES 208i. Verbinden Sie den optischen Ausgang B des zweiten Vor - verstärkers mit dem optischen Eingang B des SERIES 208i. Verbinden Sie den Anschluss WORD OUT des ersten Vor - verstärkers mit dem Anschluss WORD IN des zweiten Vor - verstärkers . Verbinden Sie dann den Anschluss WORD OUT des zweiten Vorverstärkers mit dem Anschluss WORD IN des SERIES 208i. Die Wordclock-Verbindung terminieren Stellen Sie den Schalter 75Ω ON/OFF/THRU/WORD OUT des ersten Vorverstärkers auf WORD OUT, den des zweiten Vorverstärkers auf THRU. Stellen Sie den Schalter 75Ω ON/OFF am Wordclock-Eingang des SERIES 208i auf ON. Einstellungen für den Systemtakt vornehmen Wählen Sie mit der Taste 9 des ersten Vorverstärkers die gewünschte Abtastrate aus (siehe „Den Systemtakt auswählen“ auf Seite 60). Wählen Sie mit der Taste 9 des zweiten Vorverstärkers die Option EXT aus. Damit synchronisiert es sich mit dem ersten Vorverstärker (siehe „Den Systemtakt auswählen“ auf Seite 60). Wählen Sie für das SERIES 208i das Wordclock-Signal als Taktquelle aus (Einstellungsfeld, INFORMATION, Sample Clock Source > WORD). Anschlussbeispiel: SERIES 208i dient als Quelle für den Systemtakt Tascam SERIES 208iSERIES 8p Dyna, Gerät 1SERIES 8p Dyna, Gerät 2 Kabelverbindungen herstellen Verbinden Sie den optischen Ausgang A des ersten Vor - verstärkers mit dem optischen Eingang A eines SERIES 208i. Verbinden Sie den optischen Ausgang B des zweiten Vor - verstärkers mit dem optischen Eingang B des SERIES 208i. Verbinden Sie den Anschluss WORD OUT des SERIES 208i mit dem Anschluss WORD IN des ersten Vorverstärkers. Verbinden Sie den Anschluss WORD OUT des ersten Vor verstärkers mit dem Anschluss WORD IN des zweiten Vor verstärkers . Die Wordclock-Verbindung terminieren

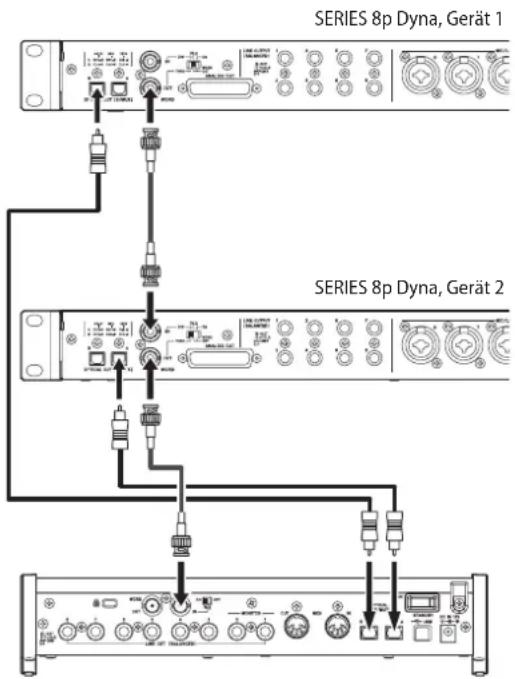

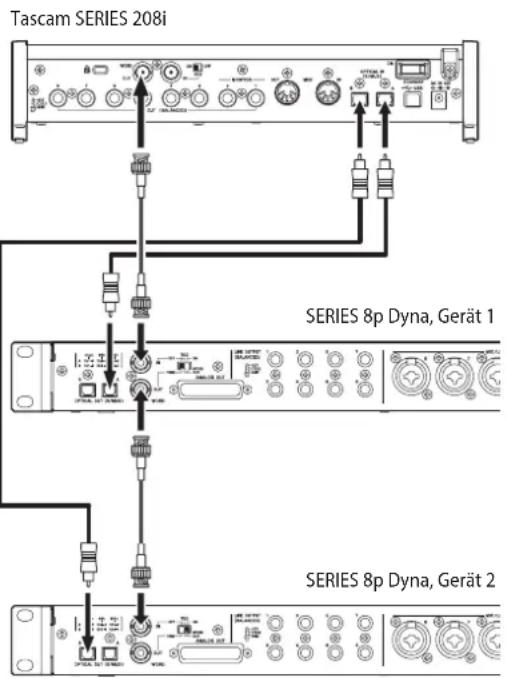

Stellen Sie den Schalter 75Ω ON/OFF/THRU/WORD OUT des ersten Vorverstärkers auf THRU.

Stellen Sie den Schalter 75Ω ON/OFF/THRU/WORD OUT des zweiten Vorverstärkers auf ON. Einstellungen für den Systemtakt vornehmen

Wählen Sie mit der Taste 9 auf beiden Vorverstärkern jeweils die Option EXT aus. Damit synchronisieren sie sich mit dem SERIES 208i (siehe „Den Systemtakt auswählen“ auf Seite 60)

Wählen Sie für das SERIES 208i seinen eigenen Takt als Taktquelle (Einstellungsfeld, INFORMATION, Sample Clock Source > INTERNAL) und unter Rate die gewünschte Abtastrate aus.TASCAM SERIES 8p Dyna – Bedienungsanleitung

Technische Daten Kanalzahl und Formate

Wortbreite der Quantisierung 24Bit

Eingangskanäle 8 Kanäle

Analogausgänge 8 Kanäle

Optische Ausgänge (OPTICAL OUT (S/MUX) 8 Kanäle S/MUX (44,1 kHz, 48 kHz) Anschluss A: Kanäle 1–8 Anschluss B: Kanäle 1–8 8 Kanäle S/MUX2 (88,2 kHz, 96 kHz) Anschluss A: Kanäle 1–4 Anschluss B: Kanäle 5–8 4 Kanäle S/MUX4 (176,4 kHz, 192 kHz) Anschluss A: Kanäle 1–2 Anschluss B: Kanäle 3–4 Analoge Audioeingänge

Mikrofoneingänge (symmetrisch) Frontseitige Eingänge 1–2 (Eingangswahlschalter in Stellung MIC/LINE) Rückseitige Eingänge 3–8 Anschlusstyp: XLR-3-31 (1: Masse, 2: heiß (+), 3: kalt (–)) Eingangsimpedanz: 2,2 kΩ Nominaler Eingangspegel: –58 dBu (0,001 Vrms, Eingangspegelregler in Maximalstellung) –6 dBu (0,388 Vrms, Eingangspegelregler in Minimalstellung) Maximaler Eingangspegel: +10 dBu (2,45 Vrms) Verstärkungsbereich: 52 dB

Instrumenteneingänge (unsymmetrisch) Frontseitige Eingänge 1–2 (Eingangswahlschalter in Stellung INST) Anschlusstyp: 6,3-mm-Klinkenbuchse, 2-polig (Spitze: heiß (+), Hülse: Masse) Eingangsimpedanz: ≥900 kΩ Nominaler Eingangspegel: –58 dBV (0,0012 Vrms, Eingangspegelregler in Maximalstellung) –6 dBV (0,501 Vrms, Eingangspegelregler in Minimalstellung) Maximaler Eingangspegel: +10 dBV (3,162 Vrms) Verstärkungsbereich: 52 dB

Line-Eingänge (symmetrisch) Frontseitige Eingänge 1–2 (Eingangswahlschalter in Stellung MIC/LINE) Rückseitige Eingänge 3–8 Anschlusstyp: 6,3-mm-Klinkenbuchse, 3-polig (Spitze: heiß (+), Ring: kalt (–), Hülse: Masse) Eingangsimpedanz: 10 kΩ Nominaler Eingangspegel: –48 dBu (0,0003 Vrms, Eingangspegelregler in Maximalstellung) +4 dBu (1,228 Vrms, Eingangspegelregler in Minimalstellung) Maximaler Eingangspegel: +24 dBu (12,282 Vrms) Verstärkungsbereich: 52 dB

Kompressor Kompressionsverhältnis: 3:1 Schwellenbereich: 30 dB Analoge Audioausgänge

Mehrkanaliger Analogausgang (symmetrisch) Anschlusstyp: Sub-D, 25-polig Sicherungsschrauben: Nr. 4-40 UNC (Zollgewinde) Nominaler Ausgangspegel: +4 dBu (1,228 Vrms) Maximaler Ausgangspegel: +20 dBu (7,75 Vrms) Ausgangsimpedanz: ≤200 Ω Geeignete Lastimpedanz: ≥2 kΩ

Line-Ausgänge 1–8 (symmetrisch) Anschlusstyp: 6,3-mm-Klinkenbuchse, 3-polig (Spitze: heiß (+), Ring: kalt (–), Hülse: Masse) Ausgangsimpedanz: ≤200 Ω Nominaler Ausgangspegel: +4 dBu (1,228 Vrms) Maximaler Ausgangspegel: +20 dBu (7,75 Vrms) Digitale Audioausgänge

Optische Ausgänge (S/MUX) Anschlusstyp: Optisch (JEITA RC-5720C) Signalformat: Optisches Mehrkanalformat (unterstützt S/MUX2 und S/MUX4 bei 88,2 kHz, 96 kHz, 176,4kHz oder 192 kHz) Weitere Eingänge und Ausgänge

Wordclock-Eingang (WORD IN) Anschlusstyp: BNC-Buchse Eingangsspannung: 2,0–5,0 Vpp Eingangsimpedanz: 75 Ω, ±10 % Zulässige Frequenzabweichung der externen Synchronisationsquelle: ±100 ppm schaltbarer Abschlusswiderstand

Wordclock-Ausgang (WORD OUT) Anschlusstyp: BNC-Buchse Ausgangsspannung: 2 Vpp (an 75 Ω) Ausgangsimpedanz: 75 Ω, ±10 % Abtastraten: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz und 192 kHz OUT/THRU schaltbar66 TASCAM SERIES 8p Dyna – Bedienungsanleitung Stromversorgung und sonstige Daten

Stromversorgung 12 Volt Gleichspannung über Wechselstromadapter PS-P1230

Leistungsaufnahme 16 W

Abmessungen (B × H × T) 482 mm × 45 mm × 229 mm (einschließlich hervorstehender Teile)

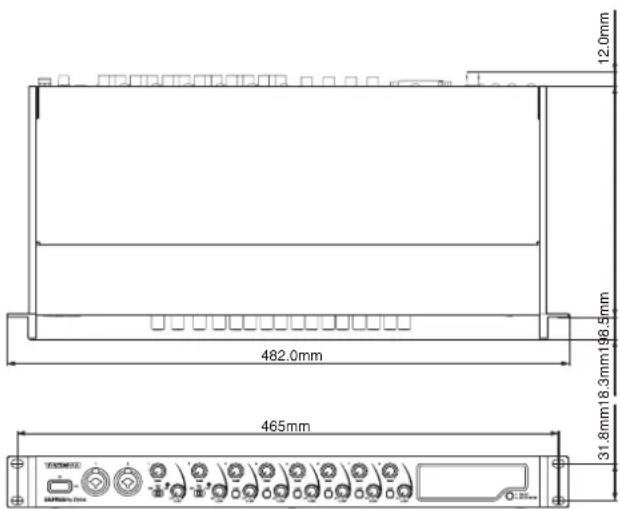

Zulässiger Betriebstemperaturbereich 0–40 °C Maßzeichnung 465mm482.0mm44mm 0.8mm31.8mm 18.3mm 198.5mm 12.0mm

Abbildungen können teilweise vom tatsächlichen Erscheinungsbild des Produkts abweichen.

Änderungen an Konstruktion und technischen Daten vorbehalten. Leistungsdaten Audio

Äquivalentes Eingangsrauschen der Mikrofonvorverstärker ≤–127 dBu

Mikrofon-/Line-Eingang bis Line-Ausgang Frequenzbereich 20 Hz – 40 kHz, ±0,5 dB (JEITA), 40 kHz – 80 kHz, ±5 dB (JEITA) Fremdspannungsabstand 116 dB (MIC/LINE/INST, Eingangspegelregler in Minimalstellung, JEITA) Verzerrung 0,0007 % (MIC/LINE, 1 kHz Sinus, maximaler Eingangspegel, Eingangs- pegelregler in Minimalstellung) 0,0009 % (INST, 1 kHz Sinus, maximaler Eingangspegel, Eingangspe- gelregler in Minimalstellung) Übersprechdämpfung 119 dB (MIC, 1 kHz Sinus, Eingangspegelregler in Minimalstellung)

Mikrofon-/Line-Eingang bis Digitalausgang (S/MUX) Frequenzbereich 44,1/48 kHz: 20 Hz – 20 kHz, ±0,5 dB (JEITA) 88,2/96 kHz: 20 Hz – 40 kHz, ±0,5 dB (JEITA) 176,4/192 kHz: 20 Hz – 80 kHz, ±5 dB (JEITA) Fremdspannungsabstand 113 dB (44,1/48 kHz) 113 dB (88,2/96 kHz) 111 dB (176,4/192 kHz) (MIC/LINE/INST, Eingangspegelregler in Minimalstellung, JEITA) Verzerrung 0,001 % (MIC/LINE/INST, 1 kHz Sinus, maximaler Eingangspegel, Eingangspegelregler in Minimalstellung) Übersprechdämpfung 114 dB (MIC (Analogausgänge), 1 kHz Sinus, Eingangspegelregler in Minimalstellung)TASCAM SERIES 8p Dyna
