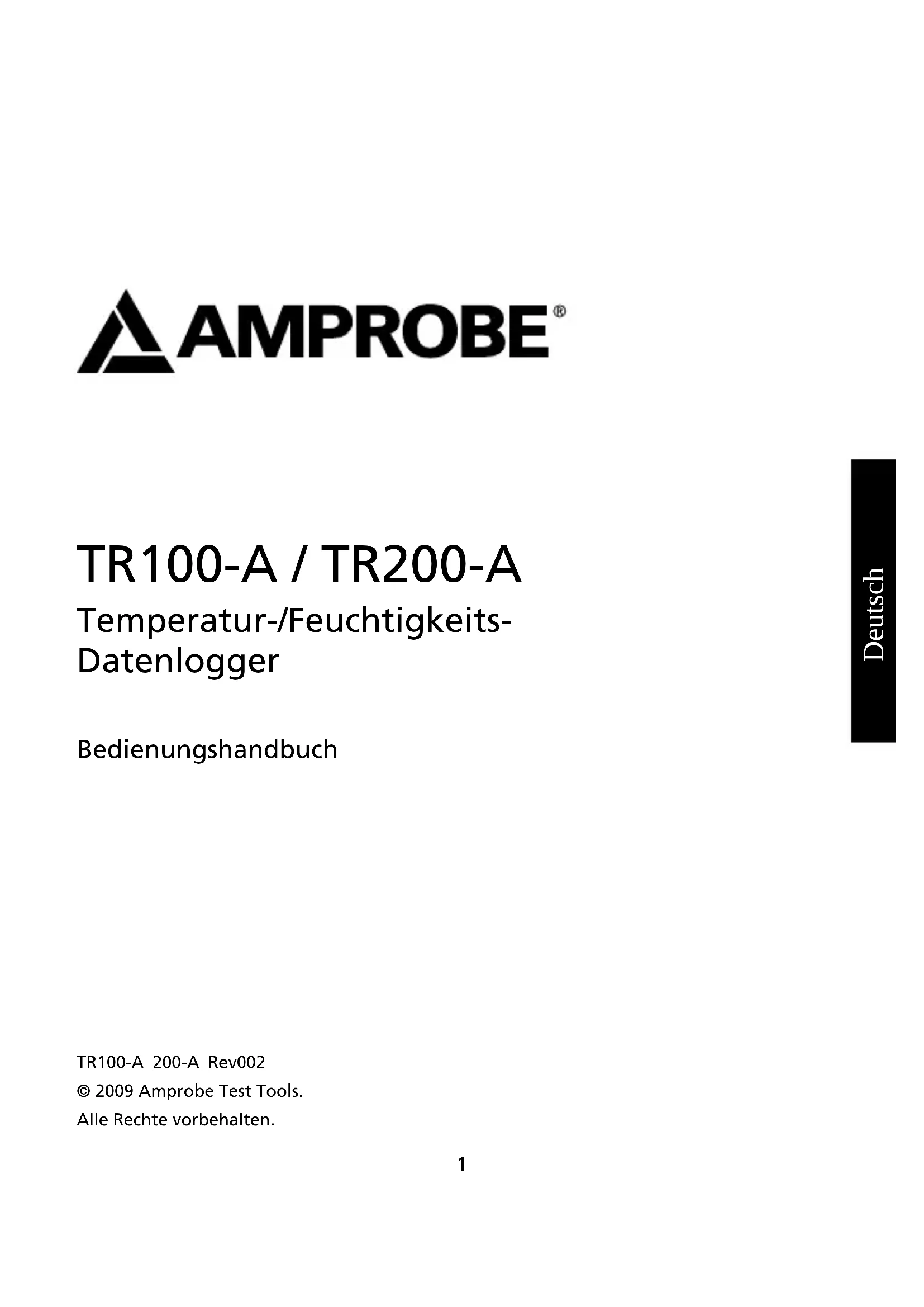

BEDIENUNGSANLEITUNG TR200A Amprobe

Temperatur-/Feuchtigkeits-Datenlogger

Bedienungshandbuch

TR100-A_200-A_Rev002

Alle Rechte vorbehalten.

Beschränkte Gewährleistung und Haftungsbeschränkung

Es wird gewährleistet, dass dieses Amprobe-Produkt für die Dauer von einem Jahr ab dem Kaufdatum frei von Material- und Fertigungsdefekten ist. Diese Gewährleistung erstreckt sich nicht auf Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Nachlässigkeit, Missbrauch, Änderungen oder abnormale Betriebsbedingungen bzw. unsachgemäße Handhabung. Die Garantieverpflichtung von Amprobe beschränkt sich darauf, dass Amprobe nach eigenem Ermessen den Kaufpreis ersetzt oder aber das defekte Produkt unentgeltlich repariert oder austauscht. Die Verkaufsstellen sind nicht dazu berechtigt, diese Gewährleistung im Namen von Amprobe zu erweitern. Um während der Gewährleistungsperiode Serviceleistungen zu beanspruchen, das Produkt mit Kaufnachweis an ein autorisiertes Amprobe Test Tools Service-Center oder an einen Amprobe-Fachhändler/-Distributor einsenden. Nähere Einzelheiten siehe Abschnitt „Reparatur“. DIESE GEWÄHRLEISTUNG STELLT DEN EINZIGEN UND ALLEINIGEN RECHTSANSPRUCH AUF SCHADENERSATZ DAR. ALLE ANDEREN GEWÄHRLEISTUNGEN, VERTRAGLICH GEREGELTE ODER GESETZLICH VORGESCHRIEBENE, EINSCHLIESSLICH DER GESETZLICHEN GEWÄHRLEISTUNG DER MARKTFÄHIGKEIT UND DER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK, WERDEN ABGELEHNT. WEDER AMPROBE NOCH DESSEN MUTTERGESELLSCHAFT ODER TOCHTERGESELLSCHAFTEN ÜBERNEHMEN HAFTUNG FÜR SPEZIELLE, INDIREKTE, NEBEN- ODER FOLGESCHÄDEN ODER FÜR VERLUSTE, DIE AUF BELIEBIGER URSACHE ODER RECHTSTHEORIE BERUHEN. Weil einige Staaten oder Länder den Ausschluss oder die Einschränkung einer implizierten Gewährleistung sowie den Ausschluss von Begleit- oder Folgeschäden nicht zulassen, ist diese Gewährleistungsbeschränkung möglicherweise für Sie nicht gültig.

Reparatur

Alle Geräten, die innerhalb oder außerhalb des Garantiezeitraums zur Reparatur oder Kalibrierung eingesendet werden, müssen mit folgenden Informationen und Dokumenten versehen werden: Name des Kunden, Firmenname, Adresse, Telefonnummer und Kaufbeleg. Zusätzlich bitte dem Messgerät eine kurze Beschreibung des Problems oder der gewünschten Wartung sowie die Messleitungen beilegen. Die Gebühren für Reparaturen außerhalb der Garantie oder für den Ersatz von Instrumenten müssen per Scheck, Geldanweisung oder Kreditkarte (Kreditkartennummer mit Ablaufdatum) beglichen werden oder es muss ein Auftrag an Amprobe ^® Test Tools formuliert werden.

Garantiereparaturen und -austausch - alle Länder

Bitte die Garantieerklärung lesen und die Batterie prüfen, bevor Reparaturen angefordert werden. Während der Garantieperiode können alle defekten Geräte zum Umtausch gegen dasselbe oder ein ähnliches Produkt an den Amprobe ^® Test Tools-Distributor gesendet werden. Ein Verzeichnis der zuständigen Distributoren ist im Abschnitt „Where to Buy“ (Verkaufsstellen) auf der Website www.amprobe.com zu finden. Darüber hinaus können in den USA und in Kanada Geräte an ein Amprobe ^® Test Tools Service-Center (Adresse siehe nächste Seite) zur Reparatur oder zum Umtausch eingesendet werden.

Reparaturen und Ersatz außerhalb des Garantiezeitraums - USA und Kanada

Für Reparaturen außerhalb des Garantiezeitraums in den Vereinigten Staaten und in Kanada werden die Geräte an ein Amprobe ^® Test Tools Service-Center gesendet. Auskunft über die derzeit geltenden Reparatur- und Austauschgebühren erhalten Sie von Amprobe ^® Test Tools oder der Verkaufsstelle.

In den USA: In Kanada:

Reparaturen und Austausch außerhalb des Garantiezeitraums - Europa

Geräte mit abgelaufener Garantie können durch den zuständigen Amprobe ^® Test Tools-Distributor gegen eine Gebühr ersetzt werden. Ein Verzeichnis der zuständigen Distributoren ist im Abschnitt „Where to Buy“ (Verkaufsstellen) auf der Website www.amprobe.com zu finden.

Korrespondenzanschrift für Europa*

Amprobe ^® Test Tools Europe

Beha-Amprobe GmbH

In den Engematten 14

79286 Glottertal, Deutschland

Tel.: [phone] - 0

*(Nur Korrespondenz – keine Reparaturen und kein Umtausch unter dieser Anschrift. Kunden in Europa wenden sich an den zuständigen Distributor.)

ALMO REC Ext Com Rec Batt Temperature DATALOGGER AMPROBE TR100-A

ALM REC Ext Com Rec Batt °C %RH & TEMP. DATALOGGER AMPROBE* TR200-A

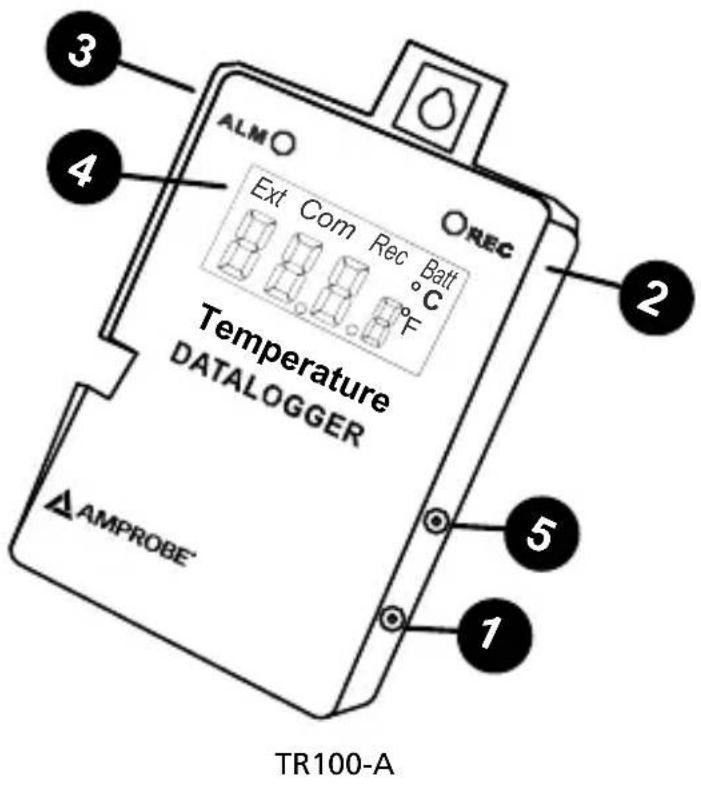

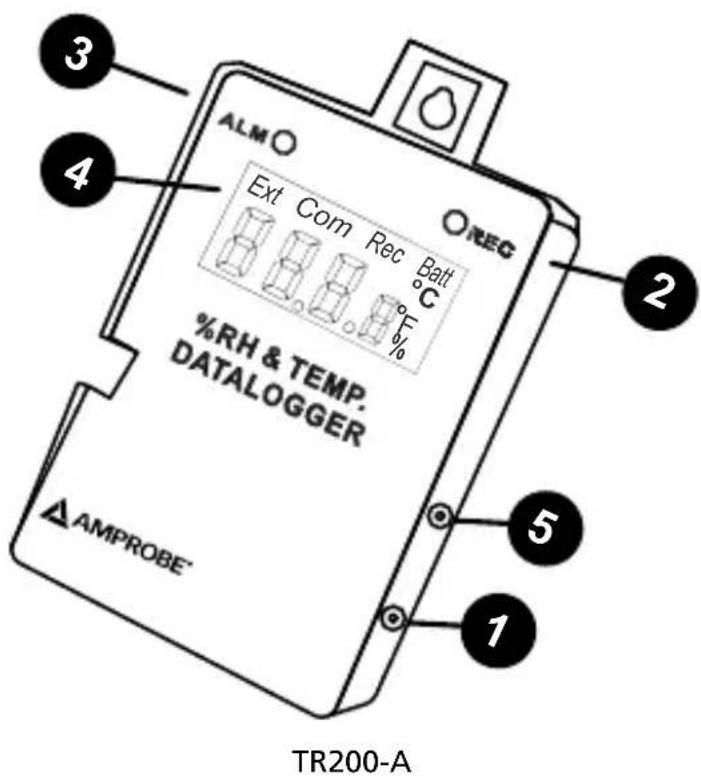

① USB-Anschluss
② Aufzeichnungsanzeiger, LED REC
③ Alarmanzeiger, LED ALM
④ LCD-Anzeige
⑤ Buchse für externen Temperaturfühler

INHALT

Einführung....5

Auspacken und Überprüfen 5

Merkmale....5

LED-Anzeiger....5

ALM (Alarm)....5

REC (Aufzeichnung)......6

LCD-Anzeige....6

Ersetzen der Batterie 6

Software 8

Spezifikationen 9

Fehlerbehebung....9

Fehlercodes....10

EINFÜHRUNg

Gratulation zum Kauf dieses Temperatur- bzw. Temperatur/Relative Luftfeuchtigkeits-Datenloggers. Vor Gebrauch des Messgeräts das ganze Handbuch lesen.

Die einzigartige Amprobe Download Suite Software verwenden, um das Messgerät als Datenschreiber einzurichten, die aufgezeichneten Daten herunterzuladen und die Daten zu analysieren.

Dieses Messgerät ist ein wertvolles Werkzeug zur Überwachung von Umgebungsbedingungen (Treibhäuser, Warenhäuser, Lebensmitteltransport, Flugzeugkabinen, Kühllastkraftwagen, Container, Bahn, Kunstgalerien und Museen, Inkubationsprozess, Brutanstalten, HVAC-Branche (Heizung, Lüftung, Klima, Kühlung), Datenerfassung für Qualitätskontrolle usw.).

AUSpACkEN UND üBERpRüFEN

Der Verpackungskarton sollte Folgendes enthalten:

1 TR100-A / TR200-A Temperatur- bzw. Temperatur/Relative Luftfeuchtigkeits-Datenlogger
1 Handbuch
1 Batterie: CR2 (3,0 V Lithium)
1 USB-Kabel
1 CD Download Suite Software

Wenn einer dieser Artikel beschädigt ist oder fehlt, die gesamte Lieferung zwecks Ersatz an die Verkaufsstelle zurücksenden.

MERkMALE

Bis zu 16 K Probenmesswerte in Echtzeit•

Digitalanzeige •

Programmierbares Probenintervall von 1 Sekunde bis 12 Stunden.

Temperatureinheit: °C/°F wählbar•

Bedienerdefinierter High- und Low-Grenzwertalarm•

3 verschiedene Startmodi•

Daten bleiben erhalten, wenn Batterie schwach ist bzw. entfernt wurde

IP64/IP54-Gehäuse•

Integrierter Befestigungshaken für einfaches Aufhängen einer Wand•

Automatische Ausschaltfunktion•

LED-ANzElgER

ALM (Alarm)

Die LED ALM blinkt, wenn der gemessene Wert größer ist als der eingestellte HI-Grenzwert (oberer Grenzwert) oder kleiner als der eingestellte LO-Grenzwert (unterer Grenzwert). Der Loggeralarm ist nicht als akustisches Signal konzipiert. Der LED-Alarm zeigt Bedienern an,

dass der Messwert außerhalb der eingestellten Grenzwerte liegt. Die LED ALM blinkt im Überwachungsmodus, um Überschreitung der Grenzwerte anzuzeigen, nicht jedoch im Aufzeichnungsmodus.

REC (Aufzeichnung)

Wenn sich das Gerät im Aufzeichnungsmodus befindet, blinken beide LEDs. Die LED ALM blinkt, zeigt jedoch nicht an, wenn die eingestellten Grenzwerte unter- oder überschritten werden. Die Analyse der aufgezeichneten Daten zeigt, ob die HI- bzw. LO-Grenzwerte überschritten wurden.

Ext Com Rec Batt 1 8 8.8.8°C °C 4 5 F % 6

LCD-ANZEIGE

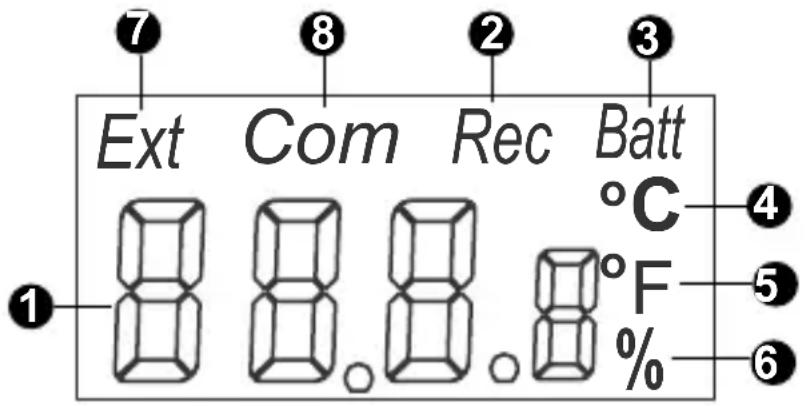

① Temperaturmesswert (TR100-A) bzw. Temperatur- und Feuchtigkeitsmesswert (TR200-A)
② Rec wird während des Aufzeichnungsprozesses angezeigt. Wenn der Datenlogger die Aufzeichnung stoppt sowie im Überwachungsmodus erscheint „Rec“ nicht auf der LCD.
③ Batt erscheint, wenn die Batteriespannung für Betrieb des Geräts zu schwach ist.
4 °C – Temperaturmesswert in Celsius
⑤ °F – Temperaturmesswert in Fahrenheit
⑥ % – Relative Luftfeuchtig keit (NUR TR200-A)
7 Ext – Externer Temperaturfühler. Wenn ein externer Fühler eingesteckt ist, werden die Lufttemperatur/die Temperatur am externen Fühler sowie RH% (NUR TR200-A) der Reihe nach angezeigt. (Der externe Fühler gehört nicht zum Lieferumfang des Messgeräts.)
⑧ Com – wird am oberen Rand der LCD angezeigt, wenn der Datenlogger mit dem Computer kommuniziert.

ERSETZEN DER BATTERIE

Der Datenlogger ist mit wasserdichtem Gehäuse und O-Ringen konzipiert, wobei der Bediener nötigenfalls die Batterie ersetzen kann.

CR2

Die aufgeführten Schritte befolgen, um die Batterien zu ersetzen:

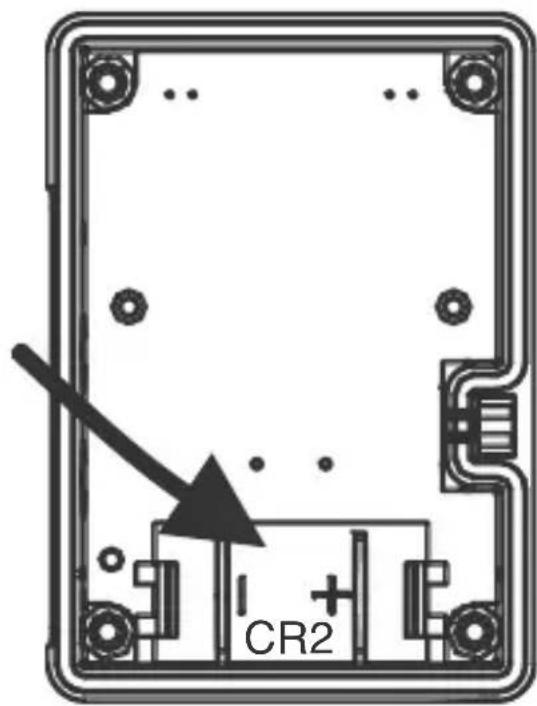

Die Abdeckung auf der Rückseite des Datenloggers abschrauben.1.

Den O-Ring nicht entfernen und sicherstellen, dass dieser am vorgesehenen Platz in der 2. Rille bleibt.

Die verbrauchte Batterie herausnehmen.3.

Eine neue Cr2-Batterie mit korrekter Polarität einsetzen.4.

Die Abdeckung wieder auf der Rückseite anschrauben.5.

SoFTWARE

• Die Software-CD in das CD-ROM-Laufwerk einlegen.
• Zuerst den USB-Treiber installieren.
• Die Software gemäß den Anweisungen auf dem Bildschirm installieren.
• Das Programm öffnen.

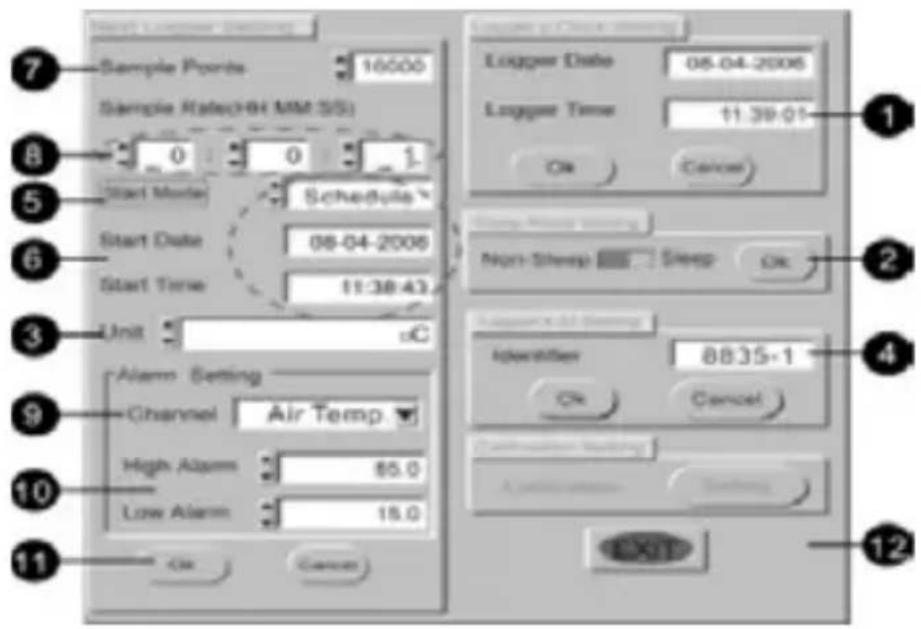

• Vom Hauptbildschirm aus auf „Comm.Set“ klicken und den richtigen Kommunikationsanschluss angeben.
• Vom Hauptbildschirm aus auf „Logger Set“ klicken, um den Datenlogger zu programmieren.

Datum und Zeit einstellen: Auf OK klicken, um das Datum und die Uhrzeit des PCs zu 1. übernehmen

Non-Sleep, Sleep: Auf OK klicken, um den Ruhemodus ein- bzw. auszuschalten2.

Unit: Auf die Aufwärts- und Abwärtspfeile klicken, um °F, oder °C % auszuwählen3.

Identifier: Logger-ID festlegen4.

Klicken, um den Startmodus auszuwählen5.

*Schedule: Aufzeichnung beginnt am eingestellten Datum zur eingestellten Uhrzeit
*Magnetic: Aufzeichnung beginnt, wenn ein Magnet auf der Rückseite des Messgeräts mehr als 2 Sekunden angewendet wird
*Immediate: Aufzeichnung beginnt unverzüglich

1. Geplantes Startdatum und geplante Startuhrzeit einstellen
2. Klicken, um den Probenpunkt auszuwählen
3. Klicken, um die Probenrate auszuwählen

4. Auf den Abwärtspfeil klicken, um den Kanal für den Alarm (Temperatur oder Feuchtigkeit) auszuwählen

5. Auf die Aufwärts- und Abwärtspfeile klicken, um den unteren und den oberen Grenzwert für den Alarm einzustellen

6. Auf OK klicken, um die Aufzeichnung zu starten
7. Klicken, um das Programm zu beenden
8. Vom Hauptbildschirm aus auf „START“ klicken, um den Speicher des Datenloggers herunterzuladen

SPEZIFIKATIONEN

Beschreibung TR100-A TR200-A
Temperaturbereich -40 bis 85 °C (-40 bis 185 °F)
Luftfeuchtigkeits bereich - 0 bis 100 % RH
Genauigkeit:
Temperatur	± 0,6 °C / 1 °F (-20 bis 50 °C / -4 bis 122 °F), ±1,2 °C / 1,2 °F, alle übrigen
Relative Luftfeuchtig keit	-	± 3 % (25 °C, 10-90 %), ± 5 %, alle übrigen
Probenpunkte 1 K / 2 K / 4 K / 8 K / 12 K / 16 K
Auflösung:
Temperatur 0,1 °C / 0,1 °F
Relative Luftfeuchtig keit	- 0,1 %
LED-Farbe Rot: HI/LO-Alarm; Gelb: Aufzeichnung
LCD-Anzeige 13 x 13 mm
Abmessungen 70 x 55 x 23 mm
Gehäuse IP65 IP54

FEHLERBEHEBUNG

Verbindung funktioniert nicht und Anzeige schaltet sich nicht ein

Abhilfe: Sicherstellen, dass die korrekte Baudrate ausgewählt ist. Für alle Modelle 9600 als Baudrate auswählen.

Messgerät ist für „Magnetic“ programmiert, kann jedoch nicht gestartet werden

Abhilfe: Dass Messgerät in der Download Suite Software für Magnetstart einrichten. Wenn auf der Rückseite des Messgeräts mehr als 2 Sekunden ein Magnet angelegt wird, sollte der Datenlogger aktiviert werden und „Rec“ sollte auf der Anzeige blinken. Falls nicht, einen neuen, stärkeren Magnet verwenden und einen neuen Versuch machen.

Download kann nicht gestoppt werden, bevor alle Probenpunkte abgeschlossen sind Abhilfe: Sicherstellen, dass die Probenrate größer als 1 Sekunde ist.

FEHLERCODES

Fehler Beschreibung

E01 Fühler ist getrennt.

E02 Wert unter unterem Grenzwert.

E03 Wert über oberem Grenzwert.

E04 Wert fehlgeschlagen aufgrund des relativen ursprünglichen Datenfehlers.

E11 RH-Kalibrierfehler.Die Genauigkeit des Feuchtigkeitssensors kann nicht bedienerseitig kalibriert werden, da spezielle Geräte erforderlich sind. Zur Kalibrierung bitte einen qualifizierten Kalibrierdienst verwenden.

E32 Lese/Schreib-EEPROM-Fehler

E33 Hardwarefehler
