BEDIENUNGSANLEITUNG THWD3 Amprobe

Einleitung 3
Sicherheitsinformationen 3
Symbole in thisem Handbuch 3
Bedienungsanweisungen 4
Einschalten 4
Auswahlen der Temperatureinheit 4
Datenhaltefunktion (HOLD) 4
Relativfunktion (REL) 4
MIN/MAX-Funktion 4
Automatische Abschaltung 4
Taupunkt und Feuchtkugeltemperatur 4
Schwache Batterie 5
Feuchtkugeltemperatur. 5
Psychrometer-Diagramm 6
Feuchtingigkeitssensor - Wiederherstellung der Spezifikationen..6
Datender Werkskalibrierung abrufen 6
Reparatur. 7
GARANTIE 7
Technische Daten 9

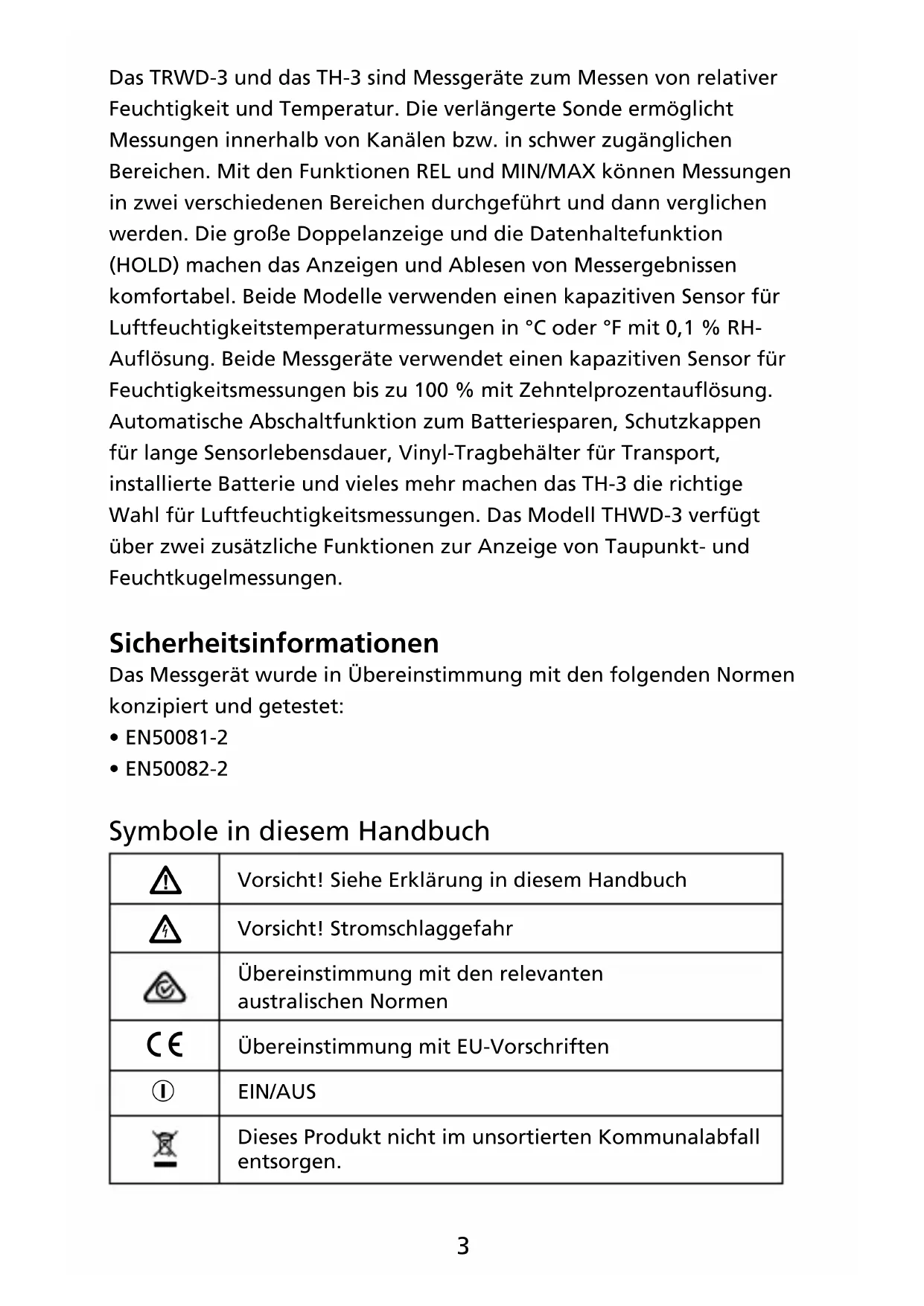

Das TRWD-3 und das TH-3 sind Messgeräte zum Messen von relativer Feuchtigkeit und Temperatur. Die verlangerte Sonde ermöglich Messungen innerhalb von Kanälen bzw. in schwer zugänglichen Bereichen. Mit den Funktionen REL und MIN/MAX konnen Messungen in zwei verschieden Bereichen durchgeführt und dann verglichen werden. Die große Doppelanzeige und die Datenhaltefunktion (HOLD) machen das Anzeigen und Ablesen von Messergebnissen komfortabel. Beide Modelle verwenden einen kapazitäten Sensor für Luftfeuchtigkeitstemperaturmessungen in ^ C oder ^ F mit 0,1 % RH-Auflösung. Beide Messgeräte verwendet einen kapazitäten Sensor für Feuchtigkeitsmessungen bis zu 100 % mit Zehntelprozentauflösung. Automatische Abschaltfunktion zum Batteriesparen, Schutzkappen für large Sensorlebensdauer, Vinyl-Tragbehälter für Transport, installierte Batterie und vieles mehr machen das TH-3 die richtige Wahl für Luftfeuchtigkeitsmessungen. Das Modell THWD-3 verfügbar über zwei zusätzliche Funktionen zur Anzeige von Taupunkt- und Feuchtkugelmessungen.

Sicherheitsinformationen

Das Messgerät wurde in Übereinstimmung mit den folgenden Normen konzipiert und getestet:

EN50081-2
EN50082-2

!	Vorsicht! Siehe Erklärung in thisem Handbuch
	Vorsicht! Stromschlaggefahr
	Übereinstimmung mit den relevanten australischen Normen
CE	Übereinstimmung mit EU-Vorschriften
1	EIN/AUS
	Dieses Produkt nicht im unsortierten Kommunalabfall entsorgen.

Bedienungsanweisungen

Einschalten

Die Taste drücken, um das Feuchtigkeits-/Temperaturmessgerät ein- bzw. auszuschalten (ON/OFF).

Auswahlen der Temperatureinheit

Wenn das Messgerät zum ersten Mal eingeschaltet wird, ist die Celsiusskala (^) als Standardeinstellung gesetzt. Um zu Fahrenheit (^) zu wechseln, die Taste drücken. Nochmals drücken, um wieder zu Celsius zurückzukehren. Wenn das Messgerät das{nachste Mal eingeschaltet wird, entspricht die Skaleneinstellung der Einstellung zum Zeitpunkt der letzten Ausschaltung des Geräts.

Datumhaltefunktion (HOLD)

Der gegenüber Datenwert kann durch Drücken der Taste HOLD auf der Anzeige gehalten werden. Wenn der gehaltene Datenwert nicht mehr benöttigt wird, die Datenhaltefunktion durch erneutes Drücken der Taste HOLD freigegeben. Wenn sich das Messgerät im Datenhaltemodus befindet, sind die Tasten REL, MIN MAX, und ^ C F deaktiviert.

Relativfunktion (REL)

Drücken der Taste REL bewirkt, dass das Messgerät den gegenwärten desinnert speichert. Es wird dann die Differenz zwischen dem neuen Messwert und dem gespeicherten Messwert angezeigt. Die Taste REL nochmals drucken, um den Relativmodus zu beenden.

MIN/MAX-Funktion

Drücken der Taste MIN MAX schaltet das Messgerät in den MIN/MAX-Modus. In diesen Modus werden der maximal gemessene Wert und der minimal gemessene Wert im Speicher gehalten und nach jeder neuen Messung aktualisiert. Wenn die Taste MIN MAX gedrückt wird, werden „MAX" und der maximale Wert auf den Anzeige angezeigt. Wenn die Taste MIN MAX erneut gedrückt wird, werden „MIN" und der minimale Wert auf den Anzeige angezeigt. Wenn MIN MAX nochmals gedrückt wird, blinken „MAX" und „MIN" gleichzeitig. Dies bedeutet, dass diese Daten im Speicher aktualisiert wurden und die angezeigten Messwerte die gegenwärtige Temperatur und Feuchtigkeit repräsentieren. Wenn sich das Messgerät im MIN/MAX-Modus befindet, sind die Tasten REL und ^ C^ F deaktiviert. Der MIN/MAX-Modus kann durch Drücken und 2 Sekunden langes Halten der Taste MIN MAX beendet werden.

Taupunkt und Feuchtkugeltemperatur (nur THWD-3)

Das Messgerät zeigt nach erstmaligem Einsatzen Umgebungstemperatur an. Um Taupunkttemperatur (DP) anzuzeigen, DPWB einmal drücken. DPWB erneut drucken, um zu Feuchtkugeltemperatur (WB) zu wechseln. Wenn DPWB ein drittes Mal gedrückt wird, schaltet das Messgerät auf Umgebungstemperatur zurück. Die Anzeige zeigt an, wenn Taupunkt- und Feuchtkugeltemperaturen ausgewählt sind.

Automatische Abschaltung

Die automatische Abschaltfunktion ist standardmäßig aktiviert, wenn das Messerät eingeschelt wird. Das Messerät schaltet sich automatisch ab, falls 30 Minuten lang keine Taste gedrückt wird. Um die automatischen Abschaltfunktion zu deaktivieren, die Taste [HOLD drücken und gedrückt halten und dann das Messerät einschalten. Das Symbol für automatische Abschaltung wird ausgeblendet, was die Deaktivierung der Funktion anzeigt.

Schwache Batterie

Wenn die Batteriespannung ordnungsgemäBen Betrieb nicht mehr gewährleistet, wird das Symbol + auf der LCD angezeigt, und die Batterie muss ersetzt werden.

Feuchtkugeltemperatur-Messungen (TH-3)

Unter Umständen ist die Fechtkugeltemperatur erforderlich. Das folgende Verfahren und das TH-3 verwenden, um die Feuchtkugeltemperatur zu ermitteltn.

1. Relative Feuchtigkeit (RH %) mit dem TH-3 bestimmten.
2. Temperatur (Trockentemperatur) mit dem TH-3 bestimmen.
3. Die Trockentemperaturlinie (DB = Dry Bulb) im Psychrometer-Diagramm (senkrechte Linie unter im Diagramm) ermitteltn.
4. Die Linie für relative Feuchtigkeit (RH) im Diagramm (gebogene Linie im Diagramm) ermitteltn.
5. Den Schnittpunkt der Linien DB und RH im Diagramm ermitteltn.
6. Eine Diagonale vom Schnittpunkt ausziehen, bis der Feuchtkugelpunkt (WB = Wet Bulb) ermittelt ist. (Die Feuchtkugeltemperaturlinie ist durch die äußerte Kurve des Diagramms dargestellt.)

Beispiel: Trockentemperatur (DB) 78°F im Psychrometer-Diagramm ermitteltn. Relative Feuchtigkeit 50% RH im Diagramm ermitteltn. Eine Diagonale bis zum 65°F-Fechtkugelpunkt (WB)ziehen.

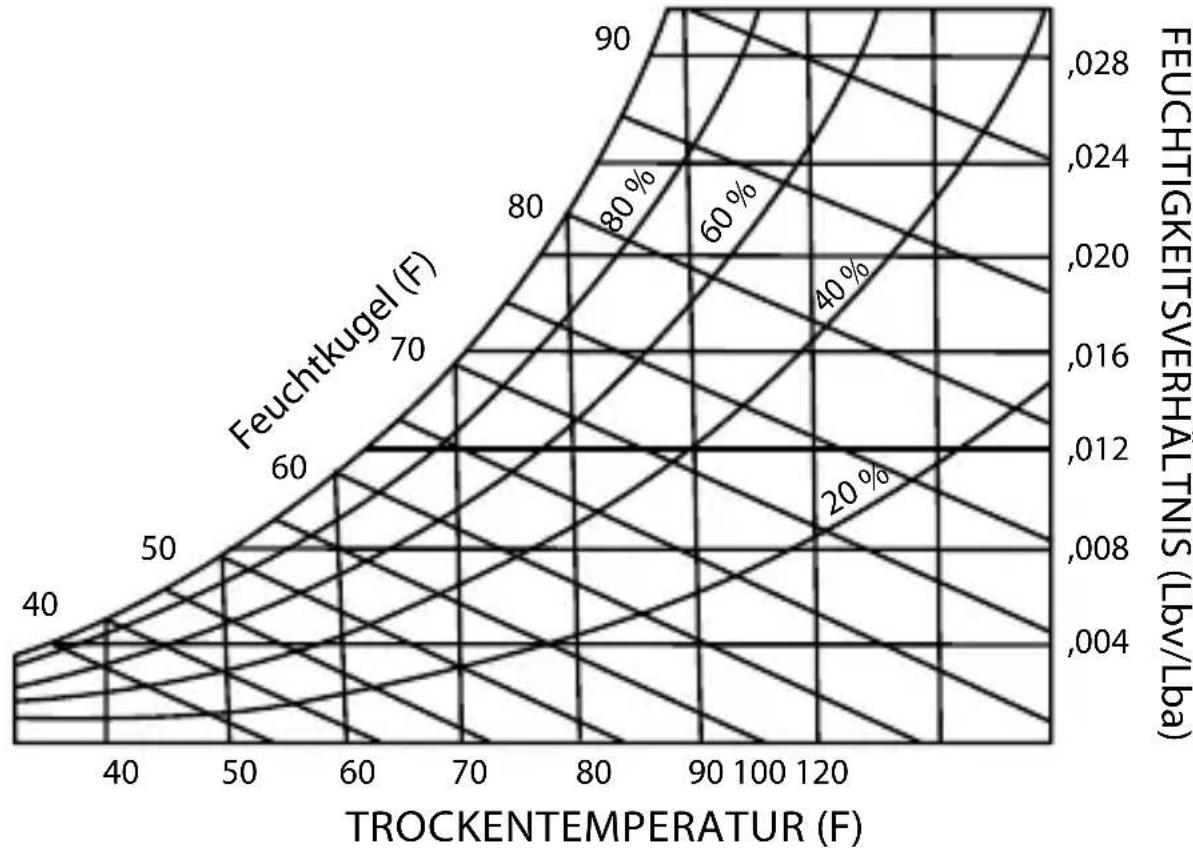

Psychrometer-Diagramm

Feuchigkeitssensor – Wiederherstellung der Spezifikationen

Wenn die Einheit außerhalb der Spezifikation für Feuchtigkeit liegt, könnte der Sensor einen Offset aufweisen, weil er zu lange einertrockenen Umgebung ausgesetzt war. Diese Zustand ist typisch für Polymer-Feuchtigkeitssensoren. Der Sensor muss rehydriert werden.

Um den Sensor zu rehydrieren, lagern Sieihn für mindestens 12 Stunden in einer Umgebung mit 20^ bis 30^ und >75% rF.

Datum der Werkskalibrierung abrufen

1. Schalten Sie das Messgerät AUS.

2. Drücken Sie die "C/F" und die "HOLD" und halten Sie sie gedrückt; drücken Sie dann ① um das Messgerät EINZUSCHALTEN. Die Anzeige blinkt 3 Sekunden lang. Wahrend die Anzeige blinkt, drücken Sie die "MIN MAX", um die Daten der Werkskalibrierung abzurufen.

3. Ein langes akustisches Signal zeigt an, dass das Messerat auf die Daten der Werkskalibrierung zurückgesetzt wurde.

Beschränkte Gewährleistung und Haftungsbeschränkung

Es wird gewährleistet, dass these Amprobe-Produkt für die Dauer von einem Jahr ab dem Kaufdatum frei von Material- und Fertigungsdefekten ist. These Gewährleistung erstreckt sich nicht auf Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Nachlüssigkeit, Missbrauch, Änderungen oder abnormale Betriebsbedingungen bzw. unsachgemäß Handhabung. Die Verkaufsstellen sind nicht dazu berechtigt, diese Gewährleistung im Namen von Amprobe zu erweitern. Um während der Gewährleistungsperiode Serviceleistungen zu beanspruchen, das Produkt mit Kaufnachweis an ein autorisiertes Amprobe Test Tools Service-Center oder an einen Amprobe-Fachhändler/-Distributore einsenden. Nähere Einzelheiten siehe Abschnitt „Reparatur". DIESE GEWÄHRLEISTUNG STELLT DEN EINZIGEN UND ALLEINIGEN RECHTSANSPRUCH AUF SCHADENERSATZ DAR. ALLE ANDEREN GEWÄHRLEISTUNGEN, VERTRAGLICH GEREGELTE ODER GESETZLICHE VORGESCHRIEBENE, EINSCHLISSLICH DER GESETZLICHEN GEWÄHRLEISTUNG DER MARKTFÄHIGKEIT UND DER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK, WERDEN ABGELEHNT. DER HERSTELLER ÜBERNIMMT KEINE HAFTUNG FÜR SPEZIELLE, INDIREKTE, NEBEN-ODER FOLGESCHÄDEN ODER VERLUSTE, DIE AUF BELIEBIGER URSACHE ODER RECHTSTHEorie BERUHEN. Weil eine Staaten oder Länder den Ausschluss oder die Einschränkung einer implizierten Gewährleistung sowie von Begleit- oder Folgeschäden nicht zulassen, ist diese Gewährleistungsbeschränkung möglicherweise für Sie nicht gültig.

Reparatur

Zu allen Geräten, die zur Reparatur oder Kalibrierung im Rahmen der Garantie oder außerhalb der Garantie eingesendet werden, muss folgenden beigelegt werden: Name des Kunden, Firmenname, Adresse, Telefonnummer und Kaufbeleg. Zusätzlichitte eine kurze Beschreibung des Problems oder der gewünschten Wartung sowie die Messleitungen dem Messgerät beilegen. Die Gebühren für Reparaturen außerhalb der Garantie oder fur den Ersatz von Instrumenten müssen per Scheck, Geldanweisung oder Kreditkarte (Kreditkartennummer mit Ablaufdatum) beglichen werden oder es muss ein Auftrag an Amprobe® Test Tools formuliert werden.

Garantiereparaturen oder -austausch - alle Länder

Bitte die Garantieerklarunglesen und die Batterie prüfen, bevor Reparaturen angefordert werden. Wahrend der Garantiepiode können alle defekten Geräte zum Umtausch gegen desselbe oder ein ähnliches Produkt an den Amprobe® Test Tools-Distributor gesendet werden. Ein Verzeichnis der zuständigen Distributen ist im Abschnitt „Where to Buy" (Verkaufsstellen) auf der Website www.amprobe.com zu finden. Darüber hinaus können in den USA und in Kanada Geräte an ein Amprobe® Test Tools Service-Center (siehe Adresse unter) zur Reparatur oder zum Umtausch eingesendet werden.

Reparaturen und Austausch außerhalb der Garantie - USA und Kanada Für Reparaturen außerhalb der Garantie in den Vereinigten Staaten und in Kanada werden die Geräte an ein Amprobe® Test Tools ServiceCenter gesendet. Auskunft über die derzeit geltenden Reparatur-und Austauschgebühren erhalten Sie von Amprobe® Test Tools oder der Verkaufsstelle.

In den USA: In Kanada:

Reparaturen und Austausch außerhalb der Garantie - Europa Geräte außerhalb der Garantie können durch den zuständigen Amprobe® Test Tools-Distributor gegen eine Gebühr ersetzt werden. Ein Verzeichnis der zuständigen Distributen ist im Abschnitt „Where to Buy" (Verkaufsstellen) auf der Website www.amprobe.com zu finden.

Correspondenzanschrift für Europa*

Amprobe® Test Tools Europe

In den Engematten 14

79286 Glottertal, Germany

Tel.: [phone] - 0

*(Nur Korrespondenz – keine Reparaturen, kein Umtausch unter dieser Anschrift. Kunden in Europa wenden sich an den zuständigen Distributor.)

Technische Daten

Anzeige: Doppelanzeige

Betriebsbedingungen: 0^ bis 40^; < 80% RH

Lagerbedingungen: -10 °C bis 60 °C; < 70 % RH

Hohenlage: Bis 2000 Meter, Verwendung in Gebäuden.

Abtastrate: 2,5 mal pro Sekunde.

Batterie: 9-V-Batterie, NEDA 1604 oder JIS 006P oder IEC6F22

Batteriebensdauer: 85 Stunden kontinuierlich;

(mit alkalischer Batterie)

Abmessungen: 240 × 54 × 34 ~mm

Gewicht: Ungebung 180g

Zubehor: Batterie, Bedienungshandbuch

TH-3, THWD-3

Feuchtigkeit: 0% RH bis 99% RH bei 23^

Bereich Genauigkeit

10% RH bis 90% RH ± 3% RH

< 10, > 90 % RH ± 5 % RH

Temperaturkoeffizient: 0,1 × (spezifizierte Genauigkeit)/°C

$$ (< 2 3 ^ {\circ} \mathrm {C o d e r} > 2 3 ^ {\circ} \mathrm {C}) $$

Auflösung: 0,1% RH

Ansprechzeit (bei t90; in langsam treibender Luft): 180 sek.

TH-3, THWD-3

Temperatur:

Bereich Genauigkeit

0^ C bis 40^ C ± 0,8^ C

32°F bis 104°F ± 1,6°F

THWD-3

Feuchtkugeltemperatur:

Bereich

Genauigkeit

$$ 0 ^ {\circ} \mathrm {C} \text {b i s} 4 0 ^ {\circ} \mathrm {C} \pm 0, 8 ^ {\circ} \mathrm {C} $$

$$ 3 2 ^ {\circ} F \text {b i s} 1 0 4 ^ {\circ} F \pm 1, 6 ^ {\circ} F $$

Taupunkttemperatur:

$$ \begin{array}{l} 0 ^ {\circ} \mathrm {C} \text {b i s} 4 0 ^ {\circ} \mathrm {C} \pm 0, 8 ^ {\circ} \mathrm {C} \ 3 2 ^ {\circ} F \text {b i s} 1 0 4 ^ {\circ} F \ \pm 1, 6 ^ {\circ} \mathrm {F} \ \end{array} $$

Auflösung: 0,1^ C / 0,1^ F

Ansprechzeit (bei t90; in langsam treibender Luft): 10 Sek.
