BEDIENUNGSANLEITUNG E4 ROBOROCK

Korrekte Entsorgung dieses Produkts Innerhalb der EU weist dieses Symbol darauf hin, dass dieses Produkt nicht über den Hausmüll entsorgt werden darf. Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Wiederverwertung zugeführt werden sollten und um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme oder senden Sie das Gerät zur Entsorgung an die Stelle, bei der Sie es gekauft haben. Diese wird dann das Gerät der stofflichen Verwertung zuführen.

• Sicherheitshinweise 60
• Produktvorstellung 65
• Installation 69
• Gebrauchsanweisung 74
• Routinemäßige Wartung 76
• Eckdaten 80
• Problembehandlung 81
• FAQ 83

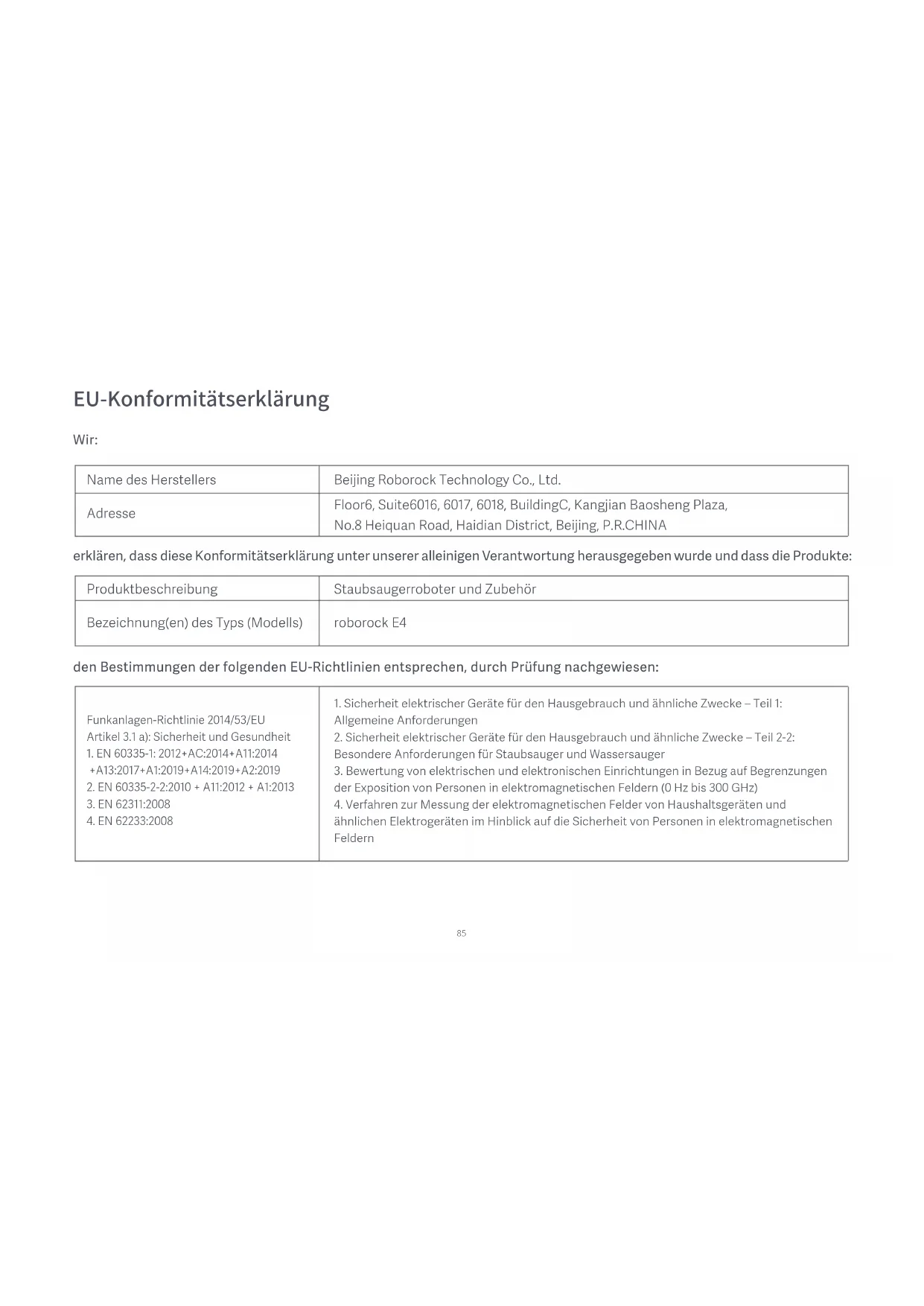

  • EU-Konformitätserklärung 85
  • WEEE-Informationen 88
  • Garantieinformationen 89

Sicherheitshinweise

Einschränkungen

• Dieses Produkt ist ausschließlich für die Bodenreinigung in Innenräumen vorgesehen. Verwenden Sie es nicht in Außenbereichen (z. B. auf offenen Terrassen), auf anderen Flächen als dem Fußboden (z. B. Sofas) oder in einer geschäftlichen oder industriellen Umgebung.
• Verwenden Sie dieses Produkt nicht auf erhöhten Oberflächen ohne Abgrenzungen, wie dem Boden eines Dachbodens, einer offenen Terrasse oder auf Möbeln.
• Verwenden Sie das Produkt nicht, wenn die Umgebungstemperatur höher als 40 °C oder niedriger als 4 °C ist oder wenn sich Flüssigkeiten oder klebrige Substanzen auf dem Boden befinden.
• Entfernen Sie Kabel vom Boden oder legen Sie sie beiseite, bevor Sie das Produkt benutzen, um zu vermeiden, dass sie von der Haupteinheit mitgerissen werden.
• Um ein Blockieren des Produkts und Beschädigungen von Wertsachen zu vermeiden, entfernen Sie leichte Gegenstände (wie Plastiktüten) und zerbrechliche Gegenstände (wie Vasen) vor der Reinigung vom Boden.
• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Dieses Produkt ist nicht für den Gebrauch durch Personen (einschließlich Kindern) mit verminderten physischen, sensorischen oder mentalen Fähigkeiten oder mangelnder Erfahrung und Kenntnissen vorgesehen, es sei denn, sie wurden von einer für ihre

Sicherheitshinweise

Sicherheit verantwortlichen Person im Gebrauch des Produkts unterwiesen oder werden dabei von dieser Person beaufsichtigt.

• Dieses Produkt darf von Kindern ab 8 Jahren und Personen mit verminderten physischen, sensorischen oder mentalen Fähigkeiten oder mangelnder Erfahrung und Kenntnissen verwendet werden, wenn sie im sicheren Gebrauch des Produkts beaufsichtigt oder unterwiesen wurden und die damit verbundenen Risiken verstehen. Kinder dürfen nicht mit dem Produkt spielen. Kinder dürfen das Produkt nicht ohne Aufsicht reinigen oder warten (EU).
• Bewahren Sie die Hauptbürstenreinigungswerkzeuge außerhalb der Reichweite von Kindern auf.
• Stellen Sie keine Gegenstände auf dem Produkt ab (auch keine Kinder oder Haustiere darauf setzen!), unabhängig davon, ob dieses in Betrieb ist oder nicht.
• Halten Sie Haare, lockere Kleidung, Finger und sämtliche Körperteile von Öffnungen oder beweglichen Teilen fern.
• Verwenden Sie das Produkt nicht auf brennenden Gegenständen (wie Zigarettenstummeln).
• Verwenden Sie das Produkt nicht auf hochflorigen Teppichen (die Effektivität des Produkts kann auf dunklen Teppichen ebenfalls vermindert werden).
• Verwenden Sie das Produkt nicht zum Entfernen harter oder scharfer Gegenstände (z. B. Dekoabfälle, Glas oder Nägel).

Sicherheitshinweise

• Tragen Sie das Produkt nicht an der Kappe des Laser-Scanners, der Abdeckung der Haupteinheit oder am Kollisionsdämpfer.
• Das Produkt muss ausgeschaltet und der Stecker muss aus der Steckdose gezogen werden, bevor das Produkt gereinigt oder gewartet wird.
• Verwenden Sie keine nassen Tücher oder Flüssigkeiten zum Reinigen des Produkts.
• Verwenden Sie das Wischmodul nicht auf Teppichböden.
• Verwenden Sie das Produkt gemäß Handbuch. Für alle Schäden, die sich aus unsachgemäßem Gebrauch ergeben, kommt der Benutzer auf.
• Dieses Produkt enthält Akkus, die nur von qualifizierten Personen ausgetauscht werden dürfen.

Akku und Aufladung WARNUNG

• Laden Sie keine nicht wiederaufladbaren Batterien auf.
• Setzen Sie zum Aufladen des Akkus ausschließlich das im Lieferumfang dieses Produkts enthaltene abnehmbare Netzteil Roborock CDZ14RR oder CDZ15RR ein.
• Nehmen Sie weder den Akku noch die Ladestation auseinander und reparieren oder modifizieren Sie diese Komponenten nicht.
• Halten Sie die Ladestation fern von Hitze (wie Heizlüftern).

Sicherheitshinweise

• Wischen oder reinigen Sie die Zinken der Ladestation nicht mit einem nassen Tuch oder feuchten Händen.
• Wenn das Stromkabel beschädigt ist, stellen Sie dessen Verwendung umgehend ein Es muss vom Hersteller, dessen Kundendienst oder anderem qualifizierten Personal ausgetauscht werden, um Gefahren zu vermeiden.
• Stellen Sie sicher, dass das Gerät vor dem Versenden ausgeschaltet ist.
  • Die Verwendung der Originalverpackung wird empfohlen.
• Wenn das Produkt für einen längeren Zeitraum nicht verwendet werden soll, laden Sie es vollständig auf und schalten Sie es aus, bevor Sie es an einem kühlen und trockenen Ort lagern.
• Laden Sie es mindestens alle drei Monate auf, um eine Überentladung des Akkus zu vermeiden.
• Um den Anforderungen der RF Strahlenbelastungsrichtlinien zu entsprechen, muss während des Betriebs ein Trennungsabstand von mindestens 20 cm zwischen diesem Gerät und Personen eingehalten werden.
• Um die Erfüllung der Richtlinien zu gewährleisten, wird die Bedienung in einem geringerem Abstand nicht empfohlen. Die für diesen Transmitter verwendete Antenne darf nicht zusammen mit einer anderen Antenne oder einem anderen Transmitter platziert werden.

Roborock Staubsaugerroboter – Problembehandlung

Roborock Staubsaugerroboter – Problembehandlung
Name	Problembehandlung
Roboter	Problem im Benutzerhandbuch aufgeführt
	Das Produkt kann nicht eingeschaltet werden.
	Die Hauptbürste, Seitenbürste, der Lüfter oder die Haupträder funktionieren nicht.
Ladedock Der Roboter erhält keinen Strom
Stromkabel Das Ladedock kann nicht mit Strom versorgt werden.

Produktvorstellung

Roboter

• Drücken, um die Reinigung zu starten
  • Gedrückt halten, um ein- oder auszuschalten
• Weiß: Akkustand ≥ 20 %
  • Rot: Akkustand < 20 %
• Blinkt langsam: Lädt oder startet
• Blinkt rot: Fehler

Betriebsanzeige

Andocken/Fleckenentfernung

• Drücken, um zum Ladedock zurückzukehren
  • Gedrückt halten, um eine Fleckenentfernung durchzuführen

Hinweis:

Sie können eine beliebige Taste gedrückt halten, um die Reinigung anzuhalten, den Roboter zum Ladedock zurückkehren zu lassen oder eine Fleckenentfernung durchzuführen.

WLAN zurücksetzen

- Halten Sie die Taste 🔊 und die Taste ⬇ 3 Sekunden lang gedrückt.

Produktvorstellung

Teileliste

Feuchtigkeitsbeständige Matte

Verschluss des Staubbehälters Filter WLAN-Kontrollleuchte • Aus: WLAN deaktiviert • Langsam blinkend: Warten auf Verbindung • Schnell blinkend: Verbindung wird hergestellt • Dauerhaft: WLAN verbunden Luftöffnung Lautsprecher

Produktvorstellung

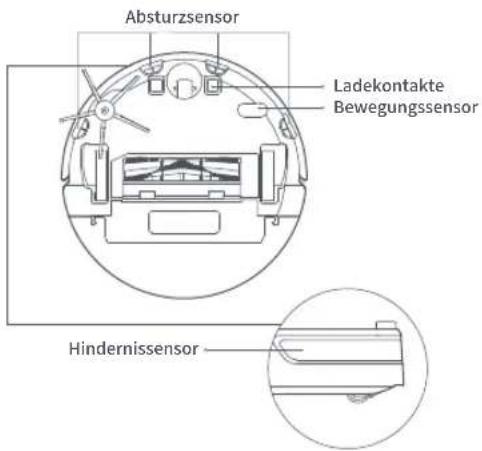

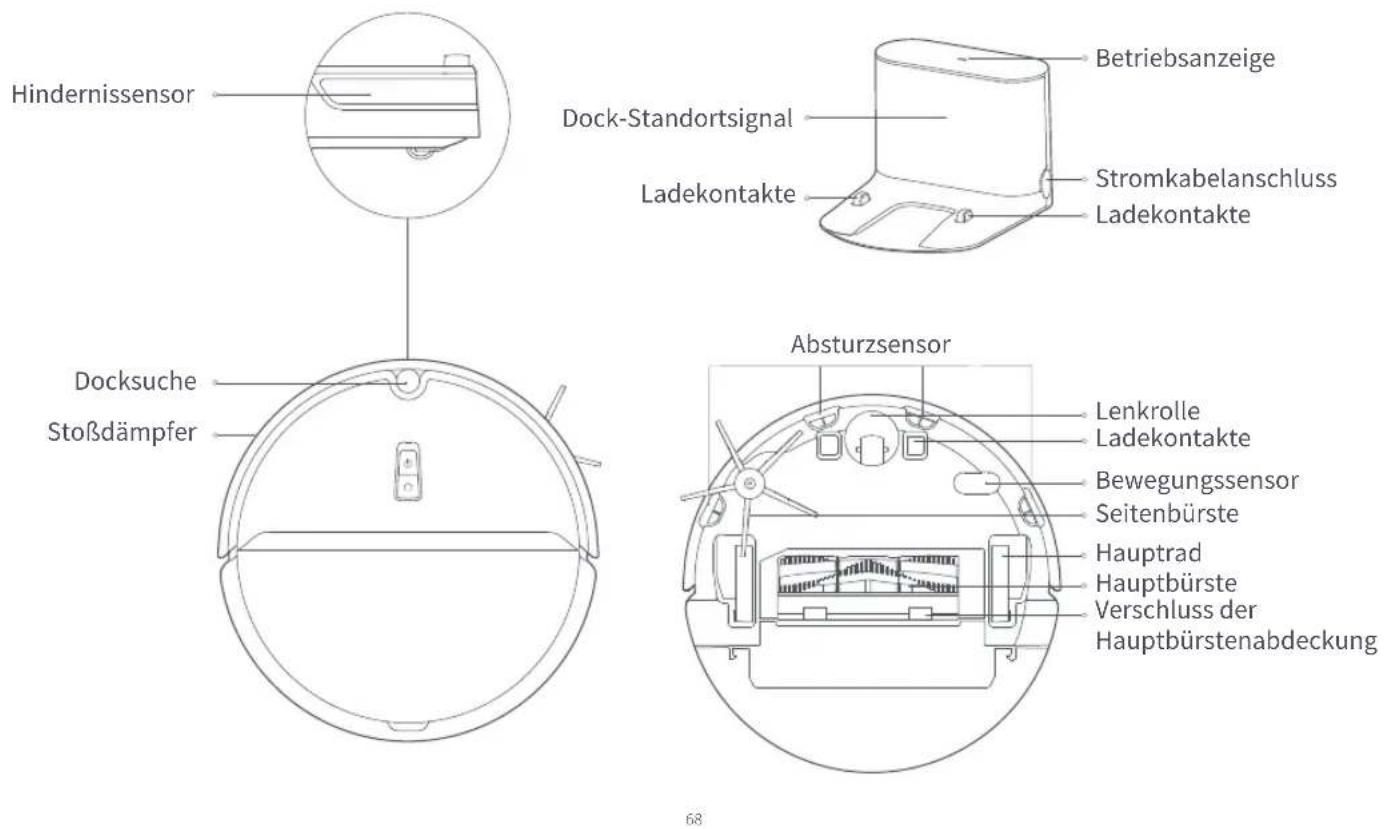

Roboter und Sensoren

Hindernissensor Dock-Standortsignal Ladekontakte Betriebsanzeige Stromkabelanschluss Ladekontakte Docksuche Stoßdämpfer Absturzsensor Lenkrolle Ladekontakte Bewegungssensor Seitenbürste Haupttrad Hauptbürste Verschluss der Hauptbürstenabdeckung 68

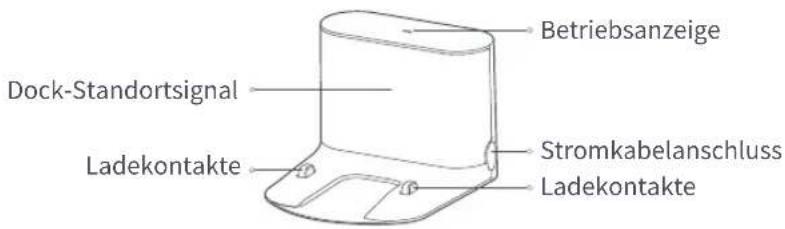

Ladedock

Betriebsanzeige Dock-Standortsignal Ladekontakte Stromkabelanschluss Ladekontakte

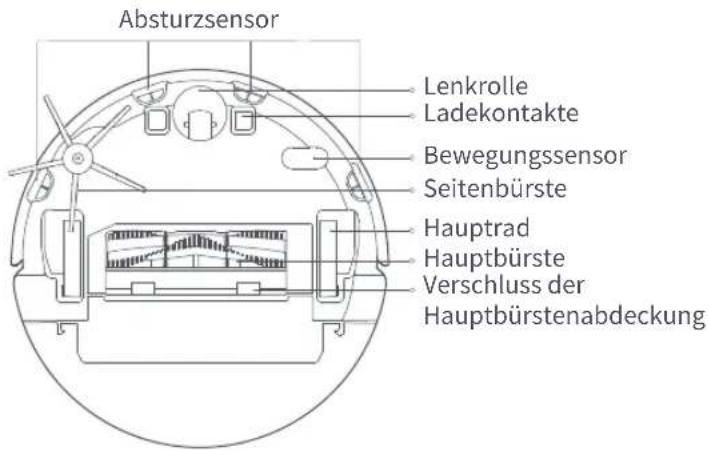

Absturzsensor Lenkrolle Ladekontakte Bewegungssensor Seitenbürste Haupttrad Hauptbürste Verschluss der Hauptbürstenabdeckung

Installation

Verwenden des Roboters

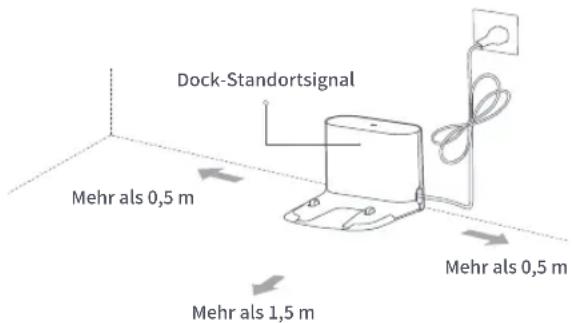

1. Stellen Sie das Ladedock an der Wand einer ebenen Fläche auf und schließen Sie es an das Stromnetz an.

Dock-Standortsignal Mehr als 0,5 m Mehr als 1,5 m Mehr als 0,5 m

Hinweise:

• Stellen Sie sicher, dass ein Abstand von mindestens 0,5 m zu den Seiten und 1,5 m zu der Front des Ladedocks eingehalten wird.
• Wenn das Stromkabel vertikal zum Boden verläuft, kann es vom Roboter gezogen werden, wodurch das Ladedock abgeklemmt wird.
  • Die Betriebsanzeige des Ladedocks leuchtet, wenn das Ladedock mit dem Stromnetz verbunden ist, und ist aus, wenn der Roboter aufgeladen wird.
• Stellen Sie das Ladedock in einem Bereich mit starkem WLAN-Signal auf, um von einer besseren App-Benutzererfahrung zu profitieren.
• Stellen Sie das Ladedock nicht unter direkter Sonneneinstrahlung auf und blockieren Sie nicht die Standortsignalausgabe am Ladedock, um Probleme beim Zurückkehren zum Dock zu vermeiden.
• Platzieren Sie das Ladedock nicht in Durchgängen oder Türen. Hierdurch kann der Zugang aufgrund der sicheren Zone um das Dock verhindert werden.

Verwenden des Roboters

1. Befestigen Sie die feuchtigkeitsbeständige Matte. Nachdem Sie die Ladedock gesichert haben, wischen Sie den Bereich für die feuchtigkeitsbeständige Matte mit einem trockenen Tuch ab, wie abgebildet. Kleben Sie das doppelseitige Klebeband zuerst auf die feuchtigkeitsbeständige Matte und dann an der beabsichtigten Position auf den Boden.

Verwenden Sie stets die feuchtigkeitsbeständige Matte, wenn Sie das Ladedock auf einem Holzboden aufstellen.

Installation

1. Schalten Sie den Roboter ein und laden Sie ihn auf. Halten Sie die Taste ⏻ gedrückt, um den Roboter einzuschalten. Wenn die Betriebsanzeige leuchtet, platzieren Sie den Roboter auf dem Ladedock, um ihn aufzuladen.

Dieser Roboter ist mit einem leistungsstarken, wiederaufladbaren Lithium-Ionen-Akku ausgestattet. Um die Akkuleistung aufrechtzuerhalten, halten Sie den Akku aufgeladen.

Die Farbe der Betriebsanzeige zeigt den Akkustand an.

• Weiß: Akkustand ≥ 20 %
  • Rot: Akkustand < 20 %

Hinweis:

Der Roboter kann ggf. nicht eingeschaltet werden, wenn der Akkustand zu niedrig ist. Stellen Sie den Roboter zum Aufladen auf das Ladedock.

Installation

1. Stellen Sie eine Verbindung zu der mobilen App her. (empfohlen).

Dieser Roboter verwendet die Xiaomi Home-App. Über das MIUI-System ist eine Verbindung zu anderer kompatibler intelligenter Haustechnik möglich.

① Laden Sie die App herunter

Suchen Sie im App Store oder Google Play nach „Xiaomi Home“ oder scannen Sie den QR-Code unten, um die App herunterzuladen und zu installieren.

② WLAN zurücksetzen

a. Öffnen Sie die obere Abdeckung des Roboters, um die WLAN-Kontrollleuchte sehen zu können.

b. Halten Sie die 🔊 Taste gedrückt, bis Sie die Sprachausgabe „WLAN zurücksetzen“ hören. Wenn die WLAN-Anzeigeleuchte langsam blinkt, ist der Roboter in den Netzwerkkonfigurationsmodus gewechselt.

Hinweis:

Wenn Sie Ihr Telefon nicht mit dem Roboter verbinden können, setzen Sie das WLAN zurück und fügen Sie Ihren Roboter als neues Gerät hinzu.

WLAN-Kontrollleuchte

• Aus: WLAN deaktiviert

- Langsam blinkend: Warten auf Verbindung

- Schnell blinkend: Verbindung wird hergestellt

• Dauerhaft: WLAN verbunden

③ Gerät hinzufügen

Öffnen Sie die Xiaomi Home-App und tippen Sie auf das „+“ in der oberen rechten Ecke. Fügen Sie den Roboter hinzu, indem Sie die Anweisungen in der App befolgen. Anschließend ist der Roboter auf der Startseite vorhanden.

Hinweis:

- Aufgrund der laufenden Xiaomi Home-Entwicklung kann der tatsächliche Vorgang leicht von der obigen Beschreibung abweichen. Befolgen Sie immer die Anweisungen in der App.

- Es wird nur 2,4-GHz-WLAN unterstützt.

Installation

Verwenden des Roboters

5. Wischen

Hinweis:

• Es wird empfohlen, alle Böden vor dem ersten Wischvorgang mindestens dreimal zu saugen, um übermäßige Schmutzablagerungen auf dem Wischtuch zu vermeiden.
• Verwenden Sie zur Verhinderung des Wischens von Teppichflächen das Abgrenzungsband oder entfernen Sie die Teppiche vor dem Wischen.
• Verwenden Sie keine Reinigungsflüssigkeiten oder Desinfektionsmittel im Wassertank, um Korrosion oder Beschädigungen zu vermeiden.
• Es wird empfohlen, das Wischtuch alle 60 Minuten zu reinigen, um die Wasserdurchflussrate und den Reinigungseffekt zu gewährleisten.

① Anpassen der Durchflussrate

Betätigen Sie den Schalter zum Anpassen der Durchflussrate entsprechend Ihren Anforderungen.

Niedrig Hoch

② Wassertank nachfüllen

Öffnen Sie den Wassertank, befüllen Sie ihn mit Wasser, und verschließen Sie ihn fest.

③ Anbringen des Wischtuchs

Machen Sie das Wischtuch nass und wringen Sie es aus, bis es nicht mehr tropft. Führen Sie es in die Aufnahme im Wassertank ein.

④ Installieren des Moduls

Schieben Sie das Wischmodul entlang der Vorschubzeichen auf der Rückseite des Geräts, bis Sie ein „Klick“ hören.

Verwenden des Roboters

6. Reinigung starten

Wenn der Äkku vollständig geladen ist, leuchtet die Betriebsanzeige dauerhaft. Drücken Sie die Taste 🔊 oder verwenden Sie die App, um eine Reinigung zu starten.

7. Entfernen Sie das Wischmodul.

Nachdem das Gerät den Reinigungsvorgang abgeschlossen hat und zum Ladedock zurückgekehrt ist, drücken Sie die beiden seitlichen Verschlüsse nach innen, um das Wischmodul zu entfernen.

• Wenn das Ladedock auf einem Holzboden steht, verwenden Sie stets die feuchtigkeitsbeständige Matte, um Feuchtigkeitsschäden zu vermeiden.
• Entfernen Sie das Wischmodul nach dem Wischen, schütten Sie das Restwasser aus und reinigen Sie das Wischtuch, um die Bildung von Schimmel oder unangenehmen Gerüchen zu vermeiden.
• Entfernen Sie das Wischmodul, wenn Sie nicht wischen möchten.

Gebrauchsanweisung

Ein/Aus

Halten Sie die Taste ☐ gedrückt, um den Roboter einzuschalten. Die Betriebsanzeige leuchtet auf und der Roboter wechselt in den Standby-Modus. Wenn der Roboter nicht in Betrieb ist, halten Sie die Taste ☐ gedrückt, um ihn auszuschalten und den aktuellen Reinigungszyklus zu beenden.

Hinweis:

Der Roboter kann während des Ladevorgangs nicht ausgeschaltet werden. Reinigen

Drücken Sie 🔊 die Taste, um die Reinigung zu starten. Drücken Sie eine beliebige Taste, um den aktuellen Reinigungszyklus anzuhalten.

Hinweis:

- Wenn der Akkustand zu niedrig ist, kann die Reinigung nicht gestartet werden. Lassen Sie den Roboter aufladen, bevor Sie die Reinigung erneut starten.

- Entfernen Sie alle Kabel am Boden (einschließlich des Stromkabels des Ladedocks) vor der Reinigung, um unterbrochene Stromverbindungen zu vermeiden und den Roboter oder die Kabel nicht zu beschädigen.

- Wenn eine Reinigung innerhalb von 10 Minuten abgeschlossen ist, wird sie standardmäßig wiederholt.

- Wenn der Akku leer ist, bevor die Reinigung abgeschlossen ist, kehrt der Roboter für eine Nachladung zum Ladedock zurück, bevor er die Reinigung von dort aus fortsetzt, wo er aufgehört hat.

Aufladen

Automatikmodus: Nach der Reinigung kehrt der Roboter automatisch zum Ladedock zurück.

Manuell: Drücken Sie während einer Pause die Taste ⏻, um den Roboter zurück zum Ladedock zu schicken.

Die Betriebsanzeige pulsiert, wenn der Roboter aufgeladen wird.

Hinweis:

Wenn der Roboter das Ladedock nicht finden kann, kehrt er an seine letzte Ausgangsposition zurück. Stellen Sie den Roboter zum manuellen Aufladen auf das Ladedock.

Pause

Drücken Sie während der Reinigung eine beliebige Taste, um den Roboter anzuhalten.

Drücken Sie die Taste ⏻ zum Fortsetzen der Reinigung oder die Taste ⏱ zum Beenden der Reinigung und schicken Sie das Produkt zurück zum Ladedock.

Hinweise:

• Durch ein manuelles Verbinden des Roboters mit dem Ladedock wird der aktuelle Reinigungszyklus beendet.
• Wenn Sie die Reinigung nach Umsetzen des Roboters fortsetzen möchten, platzieren Sie ihn vor dem Start nah an seiner ursprünglichen Position.

Reinigungsverfahren

Nach dem Start reinigt der Roboter in einem Z-Muster. Nachdem alle Bereiche behandelt wurden, fährt der Roboter an der Wand entlang, um den gesamten Boden effektiv zu reinigen. Anschließend kehrt er automatisch zum Ladedock zurück.

Halten Sie im Standby- oder Pause-Modus die 🔒-Taste gedrückt, um die Fleckenentfernung zu starten. Der Roboter reinigt anschließend eine im Durchmesser 1,2 m große runde Fläche rund um den Ausgangspunkt. Nach der Reinigung kehrt der Roboter zum Ausgangspunkt zurück.

Hinweis:

Durch das Starten der Fleckenentfernung im Modus „Pause “ wird der aktuelle Reinigungszyklus beendet.

Fehler

Wenn ein Laufzeitfehler auftritt, blinkt die Betriebsanzeige schnell rot und es ist eine Sprachmeldung zu hören. Weitere Informationen finden Sie unter „Problembehandlung“. Hinweise:

- Der Roboter wechselt nach 10 Minuten Inaktivität in einem Fehlerzustand automatisch in den Schlafmodus.

- Wenn der Roboter in einem Fehlerzustand mit dem Ladedock verbunden wird, wird der aktuelle Reinigungszyklus beendet.

Ruhemodus

Ist der Roboter mehr als 10 Minuten inaktiv, wechselt er automatisch in den Ruhemodus. Die Betriebsanzeige blinkt alle paar Sekunden auf. Drücken Sie eine beliebige Taste, um den Roboter zu wecken.

Geplante Reinigung

Mit der mobilen App können Sie geplante Reinigungen festlegen. Der Roboter wird die Reinigung automatisch zu den festgelegten Uhrzeiten durchführen und nach jeder Reinigung zum Ladedock zurückkehren.

WLAN zurücksetzen

Wenn sich ein Mobiltelefon nicht mit dem Roboter verbinden kann, weil die Routerkonfiguration geändert oder das Kennwort vergessen wurde oder ein anderer Grund besteht, setzen Sie das WLAN zurück. Öffnen Sie die obere Abdeckung, um die WLAN-Kontrollleuchte zu sehen. Halten Sie anschließend die Tasten gedrückt, bis Sie die Sprachausgabe „WLAN wird zurückgesetzt“ hören. Die Rücksetzung ist abgeschlossen, wenn die WLAN-Kontrollleuchte langsam blinkt.

Hinweis:

Das WLAN wird automatisch deaktiviert, wenn die Zeit zum Herstellen der Verbindung mehr als eine Stunde beträgt. Wenn Sie die Verbindung erneut herstellen müssen, setzen Sie das WLAN zurück und versuchen Sie es erneut.

Saugleistung

Verwenden Sie die Mi Home-App, um zwischen den Modi „Leise“, „Balanciert“, „Stark“ oder „MAX“ zu wählen. Der balancierte Modus ist die Standardeinstellung.

Modus „Nicht stören “

Wenn der Modus „Nicht stören“ aktiviert ist, wird ein aktiver Reinigungszyklus beendet, es erfolgen keine Sprachausgaben und die Betriebsanzeige leuchtet schwach. Der Modus „Nicht stören“ ist standardmäßig von 22:00 bis 08:00 Uhr aktiviert. Sie können die mobile App verwenden, um den Modus „Nicht stören“ zu deaktivieren oder die Dauer seiner Aktivität zu ändern.

Routinemäßige Wartung

Staubbehälter und Filter

* Wöchentlich reinigen

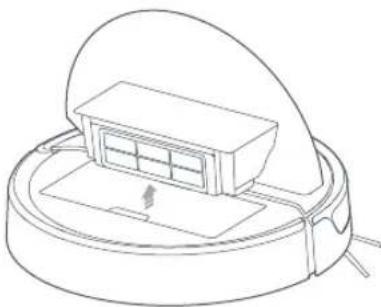

1. Öffnen Sie die obere Abdeckung des Roboters, drücken Sie den Verschluss des Staubbehälters zusammen und heben Sie anschließend den Staubbehälter an, um ihn zu entfernen.

1. Entfernen Sie den Filter und leeren Sie den Staubbehälter.

* Wöchentlich reinigen

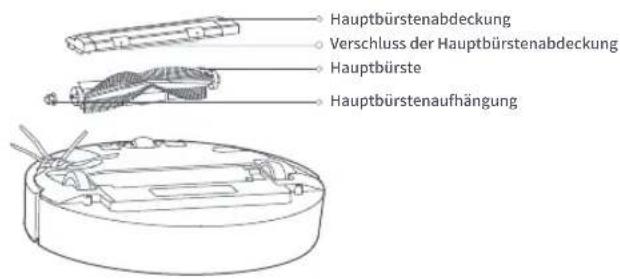

1. Drehen Sie den Roboter um und drücken Sie auf den Verschluss der Hauptbürstenabdeckung, um die Hauptbürstenabdeckung zu entfernen.
2. Nehmen Sie die Hauptbürste heraus und reinigen Sie die Bürstenaufhängung.
3. Entfernen Sie verfangene Haare.
4. Bringen Sie die Hauptbürste wieder an und setzen Sie die Hauptbürstenabdeckung wieder ein.

Hinweis:

Für die ordnungsgemäße Reinigungsleistung wird empfohlen, die Hauptbürste alle 6 bis 12 Monate auszutauschen.

Hauptbürstenabdeckung Verschluss der Hauptbürstenabdeckung Hauptbürste Hauptbürstenaufhängung

Routinemäßige Wartung

Reinigen Sie den waschbaren Filter.

* Alle zwei Wochen reinigen

1. Füllen Sie den Staubbehälter mit sauberem Wasser. Schütteln Sie den Staubbehälter vorsichtig und schütten Sie anschließend das schmutzige Wasser weg.

Damit der Filter nicht verstopft, darf ausschließlich frisches Wasser verwendet werden. Verwenden Sie keine Reinigungsmittel.

1. Entfernen Sie den Filter und spülen Sie ihn mit Wasser ab.

Um Schäden zu vermeiden, darf die Oberfläche des Filters nicht mit Händen, Bürsten oder scharfen Gegenständen berührt werden.

1. Falls erforderlich, spülen Sie den Filter ab und klopfen Sie mehrmals auf den Filterrahmen, um so viel Schmutz wie möglich zu entfernen.

1. Lassen Sie den Filter trocknen, bevor Sie ihn wieder einsetzen.

Hinweis:

Lassen Sie den Filter vor der Verwendung vollständig gründlich trocknen, (mindestens 24 Stunden).

Akku

Der Roboter ist mit einem leistungsstarken, wiederaufladbaren Lithium-Ionen-Akku ausgestattet. Um die Akkuleistung aufrechtzuerhalten, halten Sie den Roboter aufgeladen.

Hinweis:

Wenn der Roboter über einen längeren Zeitraum unbenutzt bleiben soll, schalten Sie ihn vor der Lagerung aus und laden Sie ihn mindestens einmal alle drei Monate auf, um Akkuschäden durch Tiefentladung zu vermeiden.

Ladedock

* Monatlich reinigen

Verwenden Sie ein weiches, trockenes Tuch, um die Ladekontakte zu reinigen.

Routinemäßige Wartung

Seitenbürste

* Monatlich reinigen

1. Drehen Sie den Roboter um und entfernen Sie die Schraube, die die Seitenbürste hält.
2. Entfernen und reinigen Sie die Seitenbürste.
3. Bringen Sie die Seitenbürste wieder an und ziehen Sie die Schraube fest.

Es wird empfohlen, die Seitenbürste alle 3 bis 6 Monate auszutauschen, um die Reinigungsqualität aufrechtzuerhalten.

Wischtuch

* Nach Gebrauch reinigen

1. Nehmen Sie das Wischtuch vom Wischmodul ab.

1. Reinigen und trocknen Sie das Wischtuch.

Hinweis:

• Entfernen Sie das Wischtuch nach jeder Reinigung, um ein Verstopfen des Filters zu vermeiden.
• Durch ein übermäßiges Verschmutzen des Wischtuchs wird die Reinigungsleistung beeinträchtigt. Verwenden Sie stets ein sauberes Tuch.
• Es wird empfohlen, das Wischtuch alle 3 bis 6 Monate auszutauschen, um die Reinigungsqualität zu erhalten.

Filtereinheit

* Ein Austausch alle 1 bis 3 Monate wird empfohlen

1. Schieben Sie Ihren Finger entlang der Kerbe, um beide Filter zu entfernen.
2. Setzen Sie die neuen Filter ein.

Hinweis:

Abhängig von der Wasserqualität und Häufigkeit der Verwendung wird ein Austausch der Filter alle 1 bis 3 Monate wird empfohlen, um die Reinigungsqualität zu erhalten.

Routinemäßige Wartung

Lenkrolle

* Nach Bedarf reinigen

1. Drehen Sie den Roboter um.
2. Verwenden Sie einen kleinen Schraubendreher, um die Achse anzuheben und das Rad zu entfernen.

3. Spülen Sie die Achse und das Rad mit Wasser ab, um Haare und Schmutz zu entfernen.

4. Trocknen Sie das Rad ab und drücken Sie es wieder auf seine Position.

Rad Achse Halterung

Hinweis:

Die Halterung der Lenkrolle kann nicht entfernt werden.

Sensoren des Roboters

*Nach Bedarf reinigen

Verwenden Sie ein weiches, trockenes Tuch, um alle Sensoren zu reinigen, darunter:

1. Vier Absturzsensoren unten am Roboter.
2. Hindernissensor vorne am Roboter.
3. Ladekontakte unten am Roboter.
4. Bewegungssensoren unten am Roboter.

Absturzsensor Ladekontakte Bewegungssensor Hindernissensor

Routinemäßige Wartung

Systemrücksetzung

Wenn der Roboter beim Drücken einer Taste nicht reagiert oder wenn der Roboter nicht abgeschaltet werden kann, setzen Sie das System zurück, indem Sie die Taste ⏻ gedrückt halten. Der Roboter startet nach dem Zurücksetzen automatisch neu.

Firmware-Update

Aktualisieren Sie den Roboter über die Mi Home App. Verbinden Sie den Roboter mit dem Ladedock und stellen Sie sicher, dass der Akkustand mehr als 20 % beträgt, bevor Sie die Aktualisierung durchführen. Die Betriebsanzeige blinkt während des Firmware-Updates schnell weiß.

Werkseinstellungen wiederherstellen

Wenn der Roboter nach einem System-Reset nicht funktioniert, drücke und halte die 🔊-Taste und die 🔒-Taste zusammen, bis die Sprachausgabe "Werkseinstellungen werden wiederhergestellt" ertönt. Der Roboter wird dann auf die Werkseinstellungen zurückgesetzt. Ignoriere die Sprachausgabe "WLAN zurücksetzen".

Eckdaten

Roboter

Name	Parameter
	roborock E4Modell
Abmessungen	350 x 350 x 90,5 mm
Akku	14,4 V/5200-mAh-Lithium-Akku
Gewicht	Ca. 3,0 kg
Drahtlose Verbindung	WLAN Smart Connect
Nennspannung	14,4 V DC
Nennleistung	58 W
Ladedauer	< 6 Std.

Ladedock

Name	Parameter
Modell	CDZ14RR oder CDZ15RR
Abmessungen	151 x 130 x 98 mm
Nennleistung	28 W
Nenneingang	100-240 V AC
Nennausgang	20 V DC 1,2 A
Nennfrequenz	50-60 Hz
Aufladen des Akkus	14,4 V/5200-mAh-Lithium-Akku

Problembehandlung

Wenn während der Reinigung ein Fehler auftritt, blinkt die Betriebsanzeige schnell rot und es ist eine Sprachmeldung zu hören. Lösungsmöglichkeiten finden Sie in der folgenden Tabelle.

Fehler	Lösung
Fehler 2: Reinigen Sie den Stoßdämpfer und klopfen Sie leicht dagegen.	Der Stoßdämpfer steckt fest. Klopfen Sie mehrmals leicht an den Stoßdämpfer, um etwaige Fremdkörper zu entfernen. Wenn Sie keinen Fremdkörper finden, setzen Sie das Gerät an einen anderen Ort und führen Sie einen Neustart durch.
Fehler 3: Bringen Sie den Roboter näher an seine Ausgangsposition heran und führen Sie einen Neustart durch.	Die Räder sind gesperrt. Bringen Sie den Roboter näher an seine Ausgangsposition heran und versuchen Sie es erneut.
Fehler 4: Wischen Sie die Absturzsensoren, bewegen Sie den Roboter näher heran und versuchen Sie es erneut.	Die Räder sind gesperrt. Bewegen Sie den Roboter näher heran und versuchen Sie es erneut. Dieser Fehler wird möglicherweise durch verschmutzte Absturzsensoren verursacht. Wischen Sie die Absturzsensoren ab und versuchen Sie es erneut.
Fehler 5: Entfernen Sie die Hauptbürste und reinigen Sie die Bürste sowie die Bürstenaufhängung.	In der Hauptbürste hat sich möglicherweise Schmutz verfangen. Entfernen und reinigen Sie die Hauptbürste und ihre Aufhängung.
Fehler 6: Entfernen und reinigen Sie die Seitenbürste.	In der Seitenbürste hat sich möglicherweise Schmutz verfangen. Entfernen und reinigen Sie sie.
Fehler 7: Entfernen Sie alle Ablagerungen, die sich in der Hauptbürste verfangen haben. Bewegen Sie den Roboter näher heran und starten Sie ihn neu.	Die Haupträder sind möglicherweise blockiert. Entfernen und reinigen Sie sie.
Fehler 8: Entfernen Sie alle Hindernisse um den Roboter herum.	Der Roboter steckt möglicherweise fest. Entfernen Sie alle Hindernisse in der Nähe des Roboters.
Fehler 9: Setzen Sie den Staubbehälter und den Filter ein.	Setzen Sie den Staubbehälter und den Filter wieder ein. Vergewissern Sie sich, dass sie ordnungsgemäß eingesetzt sind. Wenn das Problem weiterhin besteht, versuchen Sie, den Filter auszutauschen.
Fehler 10: Stellen Sie sicher, dass der Filter trocken ist, oder reinigen Sie den Filter.	Der Filter ist nicht komplett trocken. Lassen Sie den Filter mindestens 24 Stunden lang trocknen. Der Filter ist möglicherweise auch verstopft und muss gereinigt werden. Wenn das Problem weiterhin besteht, tauschen Sie den Filter aus.

Problembehandlung

Fehler 12: Der Akkustand ist zu niedrig. Vor der Verwendung laden.	Niedriger Akkustand. Vor der Verwendung laden.
Fehler 13: Ladefehler, Reinigen Sie die Ladekontakte.	Verwenden Sie ein trockenes Tuch, um die Ladekontakte am Roboter und Ladedock zu reinigen.
Fehler 14: Akkufehler.	Die Akkutemperatur ist zu hoch oder zu niedrig. Warten Sie, bis sie wieder im Normalbereich liegt.
Fehler 17: Seitenbürstenmodulfehler. Setzen Sie das System zurück.	Die Seitenbürste hat einen Fehler. Setzen Sie das System zurück.
Fehler 18: Staubsaugerlüfterfehler. Setzen Sie das System zurück.	Der Staubsaugerlüfter hat einen Fehler. Setzen Sie das System zurück.
Fehler 20: Reinigen Sie den Bewegungssensor und stellen Sie den Roboter wieder an die Stelle, an der er angehalten hatte.	Der Bewegungssensor ist möglicherweise verschmutzt. Wischen Sie den Sensor mit einem trockenen Tuch ab und setzen Sie den Roboter wieder an die Stelle, an der er angehalten hatte, bevor Sie einen Neustart durchführen.
Fehler 23: Reinigen Sie die Dock-Standortsignalleuchte.	Die Dock-Standortsignalleuchte ist verschmutzt. Reinigen Sie sie.
Interner Fehler, Setzen Sie das System zurück.	Störung aufgrund eines internen Fehlers, Setzen Sie das System zurück.

WLAN-Spezifikationen

Dienst	Protokoll	Frequenzbereich	Max. Ausgangsleistung
WLAN	802.11b/g/n	2400 - 2483,5 MHz	≤slant 20 dBm

FAQ

Problem	Lösung
Einschalten nicht möglich	Der Akkuladestand ist zu niedrig. Setzen Sie den Roboter auf das Ladedock, um ihn vor der Verwendung aufzuladen.Die Akkutemperatur ist zu niedrig oder zu hoch. Verwenden Sie den Roboter nur innerhalb eines Temperaturbereichs zwischen 4° und 40°C.
Aufladen nicht möglich	Wenn das Ladedock keinen Strom erhält, überprüfen Sie, ob beide Enden des Stromkabels richtig angeschlossen sind.Reinigen Sie bei schlechtem Kontakt die Kontaktbereiche des Ladedocks und des Roboters.Die Stromversorgung ist wiederhergestellt, wenn die Betriebsanzeige aufleuchtet.
Langsames Laden	Wenn Sie den Roboter bei sehr hohen oder niedrigen Temperaturen verwenden, reduziert er automatisch die Ladegeschwindigkeit, um die Akkulaufzeit zu verlängern.Die Ladekontaktbereiche sind möglicherweise verschmutzt. Reinigen Sie sie mit einem trockenen Tuch.
Erreichen des Docks nicht möglich	Es befinden sich zu viele Hindernisse in der Nähe des Ladedocks. Räumen Sie den Bereich frei oder stellen Sie das Dock um.Der Roboter ist zu weit vom Ladedock entfernt. Setzen Sie ihn näher an das Ladedock und versuchen Sie es erneut.
Anormales Verhalten?Starten Sie den Roboter neu.
Geräusch während der Reinigung	Die Hauptbürste, die Seitenbürste oder die Haupträder sind möglicherweise blockiert. Schalten Sie den Roboter aus und reinigen Sie sie.Wenn die Lenkrolle blockiert ist, entfernen Sie sie, um sie zu reinigen.
Unzureichende Reinigung oder herausfallender Staub	Der Staubbehälter ist voll und muss geleert werden.Der Filter ist blockiert und muss gereinigt werden.Die Hauptbürste ist blockiert und muss gereinigt werden.
Keine Verbindung mit dem WLAN möglich	WLAN ist deaktiviert. Setzen Sie das WLAN zurück und versuchen Sie es erneut.Das WLAN-Signal ist schlecht. Stellen Sie sicher, dass sich der Roboter in einem Bereich mit gutern WLAN-Signalempfang befindet.Anormale WLAN-Verbindung. Setzen Sie das WLAN zurück, laden Sie die neueste mobile App herunter und versuchen Sie es erneut.Keine Verbindung mit dem WLAN möglich. Möglicherweise liegt ein Fehler bei Ihren Routereinstellungen vor. WendenSie sich an den Roborock Kundendienst, um Unterstützung bei der Problembehandlung zu erhalten.
Die geplante Reinigung funktioniert nicht	Der Akkustand ist zu niedrig. Die geplante Reinigung kann erst dann beginnen, wenn der Akkustand über 20% liegt.
Wird immer Strom verbraucht, wenn sich der Roboter auf dem Ladedock befindet?	Der Roboter verbraucht Strom, während er mit dem Ladedock verbunden ist, um die Akkuleistung aufrechtzuerhalten, aber der Stromverbrauch ist sehr gering.
Muss der Roboter bei den ersten drei Einsätzen mindestens 16 Stunden lang aufgeladen werden?	Nein. Der Roboter kann jederzeit eingesetzt werden, nachdem er einmal vollständig aufgeladen wurde.

FAQ

Problem Lösung
Der Reinigungsvorgang wird nach dem Laden nicht fortgesetzt	Stellen Sie sicher, dass sich der Roboter nicht im Modus „Nicht stören“ befindet. Der Modus „Nicht stören“ verhindert Reinigungsvorgänge. Wenn der Roboter während der Reinigung eines Raums eine Nachladung erfordert und manuell auf dem Ladedock platziert wurde, bevor er automatisch aufladen konnte, wird er die Reinigung nicht fortsetzen können.
Der Roboter kann nach der Fleckenentfernung oder wenn er manuell bewegt wurde, nicht zum Ladedock zurückkehren.	Nach einer Fleckenentfernung oder einer signifikanten Positionsänderung generiert der Roboter die Karte erneut. Wenn das Ladedock zu weit entfernt ist, kann der Roboter möglicherweise nicht zum Aufladen zurückkehren und muss manuell auf dem Ladegerät platziert werden.
Der Roboter lässt bestimmte Stellen aus	Der Hindemissensor ist möglicherweise verschmutzt. Reinigen Sie ihn mit einem weichen, trockenen Tuch.
Kein oder wenig Wasser beim Wischen	Bitte prüfen Sie, ob sich Wasser im Wassertank befindet, spülen Sie das Wischtuch aus, ersetzen Sie den Filter oder befolgen Sie die Anweisungen im Benutzerhandbuch zur Montage des Wischtuchs.
Zu viel Wasser beim Wischen	Bitte prüfen Sie, ob die Abdeckung des Wassertanks und der Filter ordnungsgemäß installiert sind.

EU-Konformitätserklärung

Wir:

Name des Herstellers	Beijing Roborock Technology Co., Ltd.
Adresse	Floor6, Suite6016, 6017, 6018, BuildingC, Kangjian Baosheng Plaza,No.8 Heiquan Road, Haidian District, Beijing, P.R.CHINA

erklären, dass diese Konformitätserklärung unter unserer alleinigen Verantwortung herausgegeben wurde und dass die Produkte:

Produktbeschreibung	Staubsaugerroboter und Zubehör
Bezeichnung(en) des Typs (Modells)	roborock E4

den Bestimmungen der folgenden EU-Richtlinien entsprechen, durch Prüfung nachgewiesen:

Funkanlagen-Richtlinie 2014/53/EUArtikel 3.1 a): Sicherheit und Gesundheit1. EN 60335-1: 2012+AC:2014+A11:2014+A13:2017+A1:2019+A14:2019+A2:20192. EN 60335-2-2:2010 + A11:2012 + A1:20133. EN 62311:20084. EN 62233:2008

1. Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke – Teil 1:Allgemeine Anforderungen2. Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke – Teil 2-2: Besondere Anforderungen für Staubsauger und Wassersauger3. Bewertung von elektrischen und elektronischen Einrichtungen in Bezug auf Begrenzungen der Exposition von Personen in elektromagnetischen Feldern (0 Hz bis 300 GHz)4. Verfahren zur Messung der elektromagnetischen Felder von Haushaltsgeräten und ähnlichen Elektrogeräten im Hinblick auf die Sicherheit von Personen in elektromagnetischen Feldern

EU-Konformitätserklärung

Funkanlagen-Richtlinie 2014/53/EUArtikel 3.1 b): EMV1. ETSI EN 301 489-1 V2.2.32. Entwurf ETSI EN 301 489-17V3.2.23. EN 55014-1:20174. EN 55014-2: 20155. EN 61000-3-2: 20146. EN 61000-3-3: 2013	1. Elektromagnetische Verträglichkeit (EMV) für Funkeinrichtungen und -dienste; Teil1: Gemeinsame technische Anforderungen; Harmonisierte Norm für elektromagnetische Verträglichkeit2. Elektromagnetische Verträglichkeit (EMV) für Funkeinrichtungen und -dienste; Teil 17:Spezifische Bedingungen für Breitband-Datenübertragungssysteme; Harmonisierte Normfür elektromagnetische Verträglichkeit3. Elektromagnetische Verträglichkeit – Anforderungen an Haushaltgeräte, Elektrowerkzeugeund ähnliche Elektrogeräte – Teil 1: Störaussendung4. Elektromagnetische Verträglichkeit – Anforderungen an Haushaltgeräte, Elektrowerkzeugeund ähnliche Elektrogeräte – Teil 2: Störfestigkeit – Produktfamiliennorm5. Elektromagnetische Verträglichkeit (EMV) – Teil 3-2: Grenzwerte – Grenzwerte fürOberschwingungsströme (Geräte-Eingangsstrom <= 16 A je Leiter).6. Elektromagnetische Verträglichkeit (EMV) – Teil 3-3: Grenzwerte – Begrenzung vonSpannungsänderungen, Spannungsschwankungen und Flicker in öffentlichenNiederspannungs-Versorgungsnetzen für Geräte mit einem Bemessungsstrom <= 16 A jeLeiter, die keiner Sonderanschlussbedingung unterliegen
Funkanlagen-Richtlinie 2014/53/EUArtikel 3.2: FrequenzökonomieEN 300 328 V2.1.1	Breitband-Übertragungssysteme; Datenübertragungsgeräte, die im 2,4-GHz-ISM-Bandarbeiten und Breitband-Modulationstechniken verwenden; Harmonisierte Norm, die dewesentlichen Anforderungen nach Artikel 3.2 der EU-Richtlinie 2014/53/EU enthält
RoHS-Richtlinie 2011/65/EUEN50581:2012	Technische Dokumentation zur Beurteilung von elektrischen und elektronischenProdukten in Bezug auf die Begrenzung von Gefahrstoffen
Produktbeschreibung	Ladedock und Zubehör
Bezeichnung(en) des Typs (Modells)	Ladedock, Modell: CDZ14RR oder CDZ15RR

den Bestimmungen der folgenden EU-Richtlinien entsprechen, durch Prüfung nachgewiesen:

EU-Konformitätserklärung

Niederspannungsrichtlinie 2014/35/EC1. EN 60335-1:2012 + A11:2014 + AC:2014 + A13:20172. EN 60335-2-29:2004 + A2:2010+A11: 20183. EN 62233:2008	1. Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke – Teil 1: Allgemeine Anforderungen2. Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke – Teil 2-29: Besondere Anforderungen für Batterieladegeräte3. Verfahren zur Messung der elektromagnetischen Felder von Haushaltsgeräten und ähnlichen Elektrogeräten im Hinblick auf die Sicherheit von Personen in elektromagnetischen Feldern
EMV-Richtlinie 2014/30/EU1. EN 55014-1:2006+A1+A2EN 55014-1:20172. EN 55014-2: 20153. EN 61000-3-2: 20144. EN 61000-3-3: 2013	1. Elektromagnetische Verträglichkeit – Anforderungen an Haushaltgeräte, Elektrowerkzeuge und ähnliche Elektrogeräte – Teil 1: Störaussendung2. Elektromagnetische Verträglichkeit – Anforderungen an Haushaltgeräte, Elektrowerkzeuge und ähnliche Elektrogeräte – Teil 2: Störfestigkeit – Produktfamiliennorm3. Elektromagnetische Verträglichkeit (EMV) – Teil 3-2: Grenzwerte – Grenzwerte für Oberschwingungsströme (Geräte-Eingangsstrom <= 16 A je Leiter).4. Elektromagnetische Verträglichkeit (EMV) – Teil 3-3: Grenzwerte – Begrenzung von Spannungsänderungen, Spannungsschwankungen und Flicker in öffentlichen Niederspannungs-Versorgungsnetzen für Geräte mit einem Bemessungsstrom <= 16 A je Leiter
RoHS-Richtlinie 2011/65/EUEN50581:2012	Technische Dokumentation zur Beurteilung von elektrischen und elektronischen Produkten in Bezug auf die Begrenzung von Gefahrstoffen

Für diese Erklärung verantwortliche Person:

Name in Druckbuchstaben: Rui.Shen

Position/Titel: Quality Director

Unterschrift: Rui. Shen.

Ausfertigungsdatum: 9. März 2020

Ausfertigungsort: Floor 6, Suite 6016, 6017, 6018, Building C, Kangjian Baosheng Plaza,

Korrekte Entsorgung dieses Produkts. Innerhalb der EU weist dieses Symbol darauf hin, dass dieses Produkt nicht über den Hausmüll entsorgt werden darf. Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Wiederverwertung zugeführt werden sollten und um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme oder senden Sie das Gerät zur Entsorgung an die Stelle, bei der Sie es gekauft haben. Diese wird dann das Gerät der stofflichen Verwertung zuführen.

Garantieinformationen

Garantieinformationen

Die Garantiezeit hängt von den Gesetzen des Landes ab, in dem das Produkt verkauft wird, und die Garantie liegt in der Verantwortung des Verkäufers.

Die Garantie deckt nur Material- und Verarbeitungsfehler ab.

Reparaturen unter Garantie dürfen nur von einem autorisierten Servicecenter durchgeführt werden. Bei Inanspruchnahme der Garantie muss die Originalrechnung (mit Kaufdatum) eingereicht werden.

Die Garantie gilt nicht bei:

normalem Verschleiß,

unsachgemäßer Verwendung, z. B. Überladung des Geräts, Verwendung nicht zugelassener Zubehörteile, Gewaltanwendung, durch äußere Einflüsse verursachten Schäden, durch Nichtbeachtung des Benutzerhandbuchs verursachten Schäden, z. B. Anschluss an eine ungeeignete Stromversorgung, oder Nichteinhaltung der Aufbauanleitung teilweise oder vollständig demontierten Geräten.

Lasersicherheit

Der Laser-Distanzsensor dieses Produkts erfüllt die Normen für Laserprodukte der Klasse I in IEC 60825-1:2014 und generiert keine gefährliche Laserstrahlung.
