BEDIENUNGSANLEITUNG Kompressor Airpower 18008 Güde

DEUTsCH Bittie lesen Sie die Gebrauchsanweisung vor Inbetriebnahme sorgfaltig durch.

ENGLISH

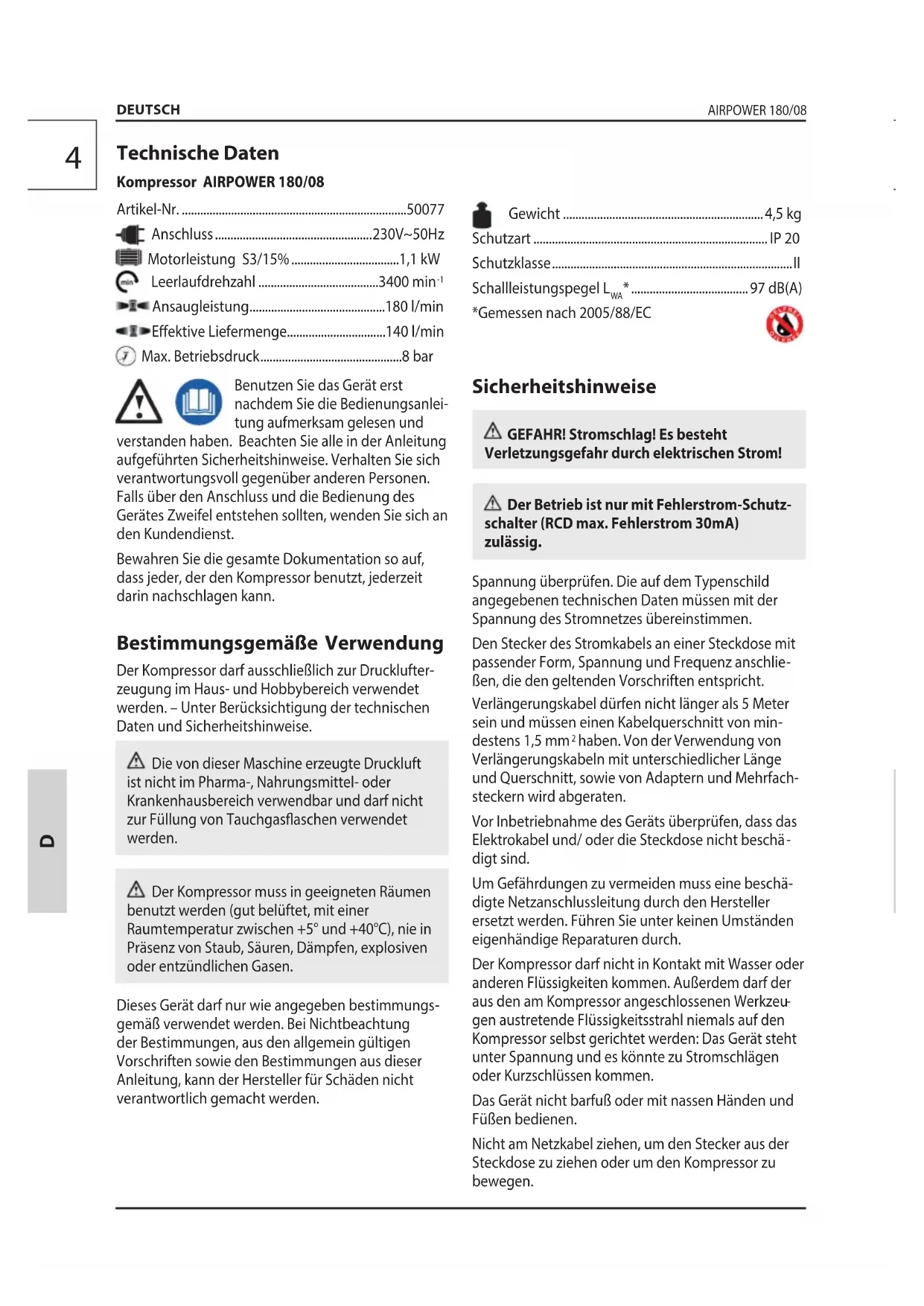

Deutsch TECHNISCHE DATEN | BESTIMMUNGSGEMÄSSE VERWENDUNG | SICHERHEITSHINWEISE | WARTUNG | GEWAHRLEISTUNG | EG-KONFORMITÄTSERKLÄRUNG 4

Anschluss. 230V~50Hz

Motorleistung S3/15% 1,1 kW

Leerlaufdrehzahl 3400 min

I Ansaugleistung. 180 l/min

<Effective Liefermenge. 140 l/min

Max.Betriebsdruck. 8 bar

Benutzen Sie das Gerät erst nachdem Sie die Bedienungsanleitung aufmerksam gelesen und

verständen haben. Beachten Sie alle in der Anleitung aufgeführten Sicherheitshinweise. Verhalten Sie sich verantwortungsvoll gegenüber anderen Personen. Falls über den Anschluss und die Bedienung des Gerätes Zweifel entstehen sollenn, wenden Sie sich an den Kundendienst.

Bewahren Sie die gesamte Dokumentation so auf, dass jeder, der den Kompressor benutzt, jederzeit darin nachschlagen kann.

Bestimmungsgemäß Verwendung

Der Kompressorarf ausschlieblich zur Drucklufter-zeugung im Haus- und Hobbybereich verwendet werden. - Unter Berücksichtigung der technischen Daten und Sicherheitshinweise.

Die von dieser Maschine erzeugte Druckluft ist nicht im Pharma-, Nahrungsmittel- oder Krankenhausbereich verwendbar und damit nicht zur Füllung von Tauchgasflaschen verwendet werden.

Der Kompressor muss in geeigneten Räumen benutzt werden (gut beluftet, mit einer Raumtemperatur zwischen +5^ und +40^ ), nie in Prasenz von Staub, Säuren, Dämpfen, explosiven oder entzündlichen Gasen.

Dieses Gerätarf nur wie angegeben bestimmungsgemäß verwendet werden. Bei Nichtbeachtung der Bestimmungen, aus den allgemein gültigen Vorschriften sowie den Bestimmungen aus dieser Anleitung, kann der Hersteller für Schäden nicht verantwortlich gemacht werden.

Gewicht 4,5 kg

Schutzart IP 20

Schutzklasse..

Schalleistungspegel L. 97 dB(A)

*Gemessen nach 2005/88/EC

Sicherheitshinweise

GEFAHR! Stromschlag! Es besteht Verletzungsgefahr durch elektrischen Strom!

Der Betrieb ist nur mit Fehlerstrom-Schutzschalter (RCD max. Fehlerstrom 30mA) zulässig.

Spannung überprüfen. Die auf dem Typenschild angegebenen technischen Daten müssen mit der Spannung des Stromnetzes übereinstimmen.

Den Stecker des Stromkabels an einer Steckdose mit passender Form, Spannung und Frenzenzanschieben, die den geltenden Vorschriften entspricht.

Verlängerungskabel)durfen nicht länger als 5 Meter sein und,müssen einen Kabelquerschnitt von mindestens 1,5mm^2 haben.Von der Verwendung von Verlangerungskabeln mit entsprechlicher Lange und Querschnitt,sowie von Adaptern und Mehrfachsteckern wird abgeraten.

Vor Inbetriebnahme des Gerats überprüfen, dass das Elektrokabel und/oder die Steckdose nicht beschadigt sind.

Um Gefährdungen zu vermeiden muss eine beschädigte Netzanschlussleitung durch den Hersteller ersetzt werden. Führn Sie unter keinen Umständen eigenschaftige Reparaturen durch.

Der Kompressor darf nicht in Kontakt mit Wasser oder anderen Flüssigkeitenkommen. Außerdem darf der aus den am Kompressor angeschlossenen Werkzeugen austretende Flüssigkeitsstrahl niemals auf den Kompressor selbst gerichtet werden: Das Gerät steht unter Spannung und es konnte zu Stromschlagen oder Kurzschlüssenkommen.

Das Gerät nicht barfuß oder mit nassen Händen und Füßen bedieten.

Nicht am Netzkabelziehen, um den Stecker aus der Steckdose zuziehen oder um den Kompressor zu bewegen.

Achtung: Bei einem Stromausfall und darauf folgender Rückkehr der Spannungsvorsorgung konnte der Kompressor unvermittelt anlaufen.

Druckluft ist eine potentiell gefährliche Energieform, deshalb muss bei Benutzung des Kompressors und dessen Zubehör unbedingt vorsichtig vorgegangen werden.

Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung/ oder mangels Wissen benutzt zu werden, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

Kinder sollen den beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen. Weisen Sie Kinder und unbefugte Personen an sich stets von dem Gerät fern zu halten.

Betreiben Sie den Kompressor niemals unbeaufsichtigt.

Den Druckluft-/Flüssigkeitsstrahl niemals auf Personen, Tiere oder sich selbst richten.

Luftstrahl niemals in Körperöffnungen halten, dies kann tödliche Verletzungen verursachen!

Den Arbeitsbereich stets aufgeräumt halten.

Der laufende Kompressor muss auf einen stabilen Untergrund gestellt werden.

Den Kompressor nur in horizontaler Stellung benutzen und auf die Gummifübe stellen.

Während der Benutzung des Kompressors sollte eine Schutzbrille getragen werden, um die Augen vor Fremdkörpern zu schützen, die vom Druckluftstrahl aufgewirbelt werden.

Bei Benutzung von pneumatischem Zubehör möglichst Unfallschutzkleidung,tragen.

Zwischen dem Kompressor und dem Arbeitsbereich immer einen Sicherheitsabstand von mindestens 4 Metern einhalten.

Achtung! Peitschender Druckluftschlauch beim Offen der Schnellkupplung! - Druckluftschlauch festhalten.

Den Kompressor immer nur am Handgriff befindern.

Die Verwendung der Druckluft zu den verschiedene vorgesehenen Zwecken (Aufblasen, Pneumatikwerk zeuge, Lackieren, Waschen mit Reinigern nur auf Wasserbasis, Heften usw.) setzen die Kenntnis und die Befolgung der jeweiligen spezifischen Vorschriften.

Dieser Kompressor wurde für einen Intervallbetrieb wie auf dem Schild der technischen Daten ange

geben konstruiert (S3-15 bedeutet z. B. 1,5 Minuten Betrieb und 8,5 Minuten Stillstand), um einer Überhitzung des Elektromotors vorzubeugen. Im Fall einer Überhitzung schaltet sich die Wärmeschutzvorrichtung des Motors ein, die automatisch die Stromzufahr unterbricht. Ist die normale Betriebstemperatur wieder hergestellt, schaltet sich der Motor automatisch wieder ein.

Achtung! Den Kompressor niemals über den Netzstecker Ein- bzw. ausschalten. Immer den EIN/AUSchalter betätigten.

Lassen Sie den Kompressor nicht über Nacht eingeschaltet, das Gerät konnte zur Gefahrenquelle werden.

Das Gerät nicht der Witterung (Regen, Sonne, Nebel, Schnee) aussetzen.

Wenn der Kompressor im Außenbereich benutzt wird, muss er nach Gebrauch an einem überdachten Ort oder in einem geschlossenen Raum verstaut werden.

Bei Regen oder schlechtem Wetter darf der Kompressor nicht im Außenbereich verwendet werden!

Keine entflammbaren Gegenstände oder Gegenstände aus Nylon und Stoff in die Nähe und/oder auf den Kompressor stellen.

Die Luftansaugöffnungen am Kompressor nicht zudecken.

Der Kompressorarf nicht zu gewerblichen Zwecken in ein Fahrzeug eingebaut werden ohne vorherige Abnahme durch einen Sachverständigen!

Der Kompressor unterliegt bei gewerblicher Nutzung einer Prüfung vor Erstinbetriebnahme durch einen Sachverständigen. Diese Prüfung muss durch den Betreiber veranlasst werden. (gemäß BetrSichV §S17 Nr. 25 (Betriebssicherheitsverordnung)

Achtung! Für den Einbau in automatische Anlagen, sind geeignete Alarm bzw. Sicherheitseinrichtungen für den Fall eines Stromausfalls oder einer Fehlfunktion oder evtl. Ausfall des Kompressors zu installieren. (z.B. Fütterungsanlagen etc.)

Um einen einwandfrei und zuverlässigen Betrieb von rotierenden und schlagenden Druckluftwerkeugen wie zB. Schlagschrauber, Tacker oder Nagler usw zu gewährleisten, muss die Druckluft zwingend über einen Oler oder eine Wartungseinheit gefiltert bzw mit Öl versorgt werden.

Zum Lackieren sollen in jedem Fall ein Filterwasserabschneider verwendet werden.

Zur Auswahl von geeigneten Druckluftwerkzeugen ist unbedingt der Luftverbrauch des Werkzeugs und die effektive Liefermenge des Kompressors zu beachten.

( Druckluft-Werkzeuge und Zubehör finden sie unter www.guede.com )

Anforderungen an den Bediener

Der Bediener muss vor Gebrauch des Gerätes aufmerksam die Bedienungsanleitung gelesen und verstanden haben.

Qualifikation: Außer einer ausfuhrlichen Einweisung durch eine sachkundige Person ist keine spezielle Qualifikation für den Gebrauch des Gerätes notwendig.

Mindestalter: Das Gerätarf nur von Personen betrieben werden, die das 16. Lebensjahr vollendet haben. Eine Ausnahme stellt die Benutzung als Jugendlicher dar, wenn die Benutzung im Zuge einer Berufsausbildung zur Erreichung der Fertigkeit unter Aufsicht eines Ausbilders erfolgt.

Schulung: Die Benutzung des Gerätes bedarf leidlich einer entsprechenden Unterweisung durch eine Sachkundige Person bzw. die Bedienungsanleitung. Eine spezielle Schulung ist nicht notwendig.

Verhalten im Notfall

Leiten Sie die der Verletzung entsprechend notwendigen Erste Hilfe Maßnahmen ein und fordern Sie schnellst möglich qualifizierte arztliche Hilfe an. Bewahren Sie den Verletzten vor weiteren Schädigungen und stellen Sie diesen ruhig. Für einen eventuell eintretenden Unfall sollte immer ein Verbandskosten nach DIN 13164 am Arbeitsplatz griffbereit vorhanden sein. Dem Verbandskosten entnommenes Material ist sofort wieder aufzufullen.

Wenn Sie Hilfe anfordern, machen Sie folgende Angaben:

1. Ort des Unfalls
2. Art des Unfalls
3. Zahl der Verletzten
4. Art der Verletzungen

Wartung

Vor Durchführung jeglicher Arbeiten am Gerät immer den Stecker aus der Steckdoseziehen.

Das angeschlossene Zubehör im Leerlauf benutzen, bis keine Druckluft mehr im Schlauch ist.

Führer Sie vor Benutzung stets eine Sichteprüfung durch, um festzustellen, ob das Gerät, insbesondere Netzkabel und Stecker, beschädigt ist.

Sicherheitsventil auf Funktion prüfen

Das Gerätarf nicht benutzt werden falls es beschädigt ist oder die Sicherheitseinrichtungen defekt sind.

Falls das Gerät defekt ist, hat die Reparatur ausschließ

lich durch den Kundendienst zu erfolgen.

Nur Originalzubehör und Originalersatzteile verwenden.

Die Maschine und deren Komponenten nicht mit Lösemittel, entzündlichen oder giftingigen Flüssigkeiten reinigen. Zum Reinigen nur ein feuchtes Tuch benutzen.

Ölfrei

Kein Auffullen von Öl für den Betrieb notwendig

Nur ein regelmäßig gewartetes und gut gepflegtes Gerät kann ein zufriedenstellendes Hilfsmittel sein. Wartungs- und Pflegemängel können zu unvorhersehbaren Unfallen und Verletzungen führen.

Bei Bedarf finden Sie die Ersatzteilliste im Internet unter www.guede.com.

Gewährleistung

Die Gewährleistung erstreckt sich ausschließlich auf Mangel, die auf Material- oder Herstellungsfehler zurückzuführen sind. Bei Geltendmachung eines Mangels im Sinne der Gewährleistung ist der original Kaufbeleg mit Verkaufsdatum beizufugen.

Von der Gewährleistung ausgeschlossen sind unsachgemäß Anwendungen, wie z. B. Überlastung des Gerätes, Gewaltanwendung, Beschädigungen durch Fremdeinwirkung oder durch Fremdkörper. Nichtbeachtung der Gebrauchs- und Aufbauanleitung und normaler Verschleib sind ebenfls von der Gewährleistung ausgeschlossen.

Service

Sie haben technische Fragen? Eine Reklamation? Benötigen Ersatzteile oder eine Bedienungsanleitung? Auf der Homepage der Firma Güde GmbH & Co. KG (www.guede.com) im Bereich Service herself wir Ihnen schnell und unbürokratisch weiter.itte halten Sie uns Ihnen zu halten. Um Ihr Gerät im Reklamationsfall identifizieren zu konnen benötigen wir die Seriennummer sowie Artikelnummer und Baujahr. Alle diese Daten finden Sie auf dem Typenschild. Um diese Daten stets zur Hand zu haben, tragen Sie dieseitte unter ein.

Seriennummer:

Artikelnummer:

Baujahr:

Symbole

Bedienungsanleitung lessen!

Vor Durchführung jeglicher Arbeiten am Gerät immer den Stecker aus der Steckdoseziehen.

Schutzbrille tragen!
Gehörschutz tragen!

Vor Nasse schützen Die Maschine nicht dem Regen aussetzen.

Am Kabelziehen / transportieren verboten

Warning/Achtung!

Achtung, elektrische Spannung

Achtung heiße Oberfläche! Verbrennungsgefahr!

Gefahr durch automatischen Anlauf

Warning vor wegschleudernden Teilen

Abstand von Personen!
Achten Sie darauf, dass sich keine Personen im Gefahrenbereich aufhalten.

Schadhafte und/oder zu entsorgende elektrische oder elektronische Geräte müssen an den darauf vorgesehen Recycling-Stellen abgegeben werden.

Vor Nasse schützen

Packungsorientierung Oben

Fehlerbehebung

Störung Ursache Abhilfe
Kompressor lauft beim Einschaten nicht an	Stromversorgung fehlerhaft Stromzufuhr von befähigter Personprüfen setzen
	Kohlen verschlissen Kohlen austauschen
Kompressoraggregat wird zu weiß Zuluft ist nicht ausreichend Sicherstellen, dass ausreichendBe- und Entlüftung gewährleistetist (Mindestabstand von der Wand40 cm)
		Einsatzdauer zu lang Kompressor abschalten
Kompressoraggregat ist überhitztund der Kompressor schaltet ab	Kompressoraggregat ist überlastet Güde Service verständigen
	Kompressoraggregat ist defekt Güde Service verständigen
	Am Kompressoraggregat liegtUnterspannung vor
	Umgebungstemperatur > 35°C

Technical Data

Compressor AIRPOWER 180/08

Art.No 50077

Service connection. 230V~50Hz

Motor output S3/15%. 1,1 kW

Idle speed 3400 min

Stopien ochrony IP 20

Klasa ochronnosci

Original -EG-Konformitätserklung

Hiermit erklaren wir, dass die nachfolgend bezeichneten Geräte aufgrund ihrer Konzipierung und Bauart sowie in den von uns in Verkehr gebrachten Ausführungen den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entsprechen. Bei einer nicht mit uns abgestimmten Änderung der Geräte verliert diese Erklärung ihre Gültigkeit.

Einschlagige EG-Richtlinien

Appropriate EU Directives | Directives CE applicables| Prohlasei o shode EU | Vyhlaseie o zhode EU | Desbetreffende EG-Richtlijnen | Direttive CE applicabili | Illetekes EU eloirasok | Primjenjive smjernice EU | Uporabne smernice EU | Direktele UE aferente | CboTBeTHn Hape6n Ha EC | Primjenjive smjernice EU | Stosowne dyrektywy UE | Igili AB yonetmelikleri

2014/35/EU 2014/30/E×
1935/2004/EC 1907/2006/EC
2011/65/ECROHS 200742/EC
89/686/EEC (PPE)
2006/42/EC

Annex IV

• Notified Body No:

Name:

Adress:

Type Ex.Cert.-No.:

□97/68/EC_
Emission No.:
2000/14/EC_2005/88/EC

Konformitätsbewertungsverfahren

Method of compliance assessment | Méthodes d'évaluation de la conformité | Modo di valutazione della conformità | Conformiteitsbeoordealingsprocedure|Zpusob posouzeni shody | Sposob posudenia zhody | Az azonossag megitelesenek a modja|Na Cin presoje istovetnosti | Na Cin ocjenjivanja sukladnosti |HauHHa ocbxkahe Ha cxoCTBO |Modul de evaluare a conformitatei | Na Cin ocenjivanja uskladenosti | Uygunluk degerlendirme usuli | Metoda oceny zgodnosci Annex VI

Wolpertshausen, 12.05.2016

Angewandte harmonisierte Normen

Harmonised standards used | Normes harmonises appliccables | Pouzite harmonizovane normy | Pouzite harmonizované normy | Gebrukke harmoniserende normen | Applicatenorme armonizzate | Hasznalt harmonizsalt normak | Primijenjihi harmonizirani standardi | Uporabljeni usklajeni standardi| Norme armonizate folosite |ИзпаловихарmonираниHopm | Primijenjeni harmonizirani standardi | Wykorzystanezharmonizowane normy | Kullanilan uyum nomlari

EN 1012-1:2010

EN 60204-1:2006/A1:2009

EN 55014-1:2006/A2:2011

EN 55014-2:1997/A2:2008

EN 61000-3-2:2014

EN 61000-3-3:2013

Garantier Schalleistungspegel

Guaranteed sound power level| Niveau de puissance
acoustique garanti| Livello di potenza sonora garantito
(Gegarandeerd geluidsdrukniveau| Zarucená hladina
akustického vykonu |Garantovaná hladina akustického
vykonu | Garantált akusztikus teljesitményszint| Zajamčena
ravan akusticne zmogljivosti | Garantirana razina akusticke
snage |FapaintaHOn HnBO Na 3BykOBA MoUHocT | Nivelul
garantat al puterii sunetului | Garantovani nivo akusticne
snage | Garanti edilen gurultu emisyonu seviyesi |
Gwarantowany poziom mocy akustycznej

L

WA

dB(A)

Gemessener Schallleistungspegel

Measured sound power level | Niveau de puissance
acoustique mesure | Livello di potenza sonora misurato | Gemeten geluidsdrukniveau | Naměrěna hladina akustického
vykouni | Nameraná hladina akustického vykonu | Mert
akusztikus teljesitményszint | Zajamčena ravan akustíčne
zmogljivosti | Izmjerena razina akustíčke snage | Измерedo
нимо на звукова моцноct | Nivel masurat al puterii
sunetului | Izmereni nivo akustíčne snage | Özçülen gürültü
emisyonu seviyesi | Zmierzony poziom mocy akustycznej

L

WA

dB(A)

Helmut Arnold

Geschäftsführer | Managing Director | Gérant | Anninistratore delegato | Bedrijsleider | Jednatel | Konatel | Üglyvezető igazgató | Direktro | Direktor | Ünpabütečn | Administrator | Direktor | Sirket temsilcisi | Durektor

Güde GmbH & Co. KG, Birkichstraße 6, 74549 Wolpertshausen, Germany

Joachim Bürkle

GüDE GmbH & Co. KG, Birkichstraße 6, 74549 Wolpertshausen, Germany

Bevollmächtigt die technischen Unterlagen zusammenzustellen.

Authorized to compile the technical file | Autorisé à compiler la documentation technique | Autorizzato alla preparazione della documentazione tecnica | Gemachtig voor samenstelling van de technische documenten +| Zplnomocnen k sestavování technický podkladú. | Splnomocnený dostavit technICKé podklady. | Múszaki dokumentácio összeállitára felhatalmazva | Pooblascen za izdelavo spisov tehnicne dokumentacije; Ovlasten za formiranje tehnicke dokumentacije. | ÜnbliHOMOSeH 3a cxbTbAHe Na TexNueckaTa DOKUMeNTaunia | Imputernicit sa elaboreze documentaţia tehnica. | Ovlasten za formiranje tehnicke dokumentacije. | Teknik evraklari hazirlamakla gorevlendirilmistir. | Upelnomocniony do zestawientia danych technicznych

GüDE GmbH & Co. KG

Birkichstrasse 6

74549 Wolpertshausen

Deutschland

Tel.: [phone]

Fax.: [phone]

eMail: [e-mail]
