BEDIENUNGSANLEITUNG Oliboard ePEN OLIVETTI

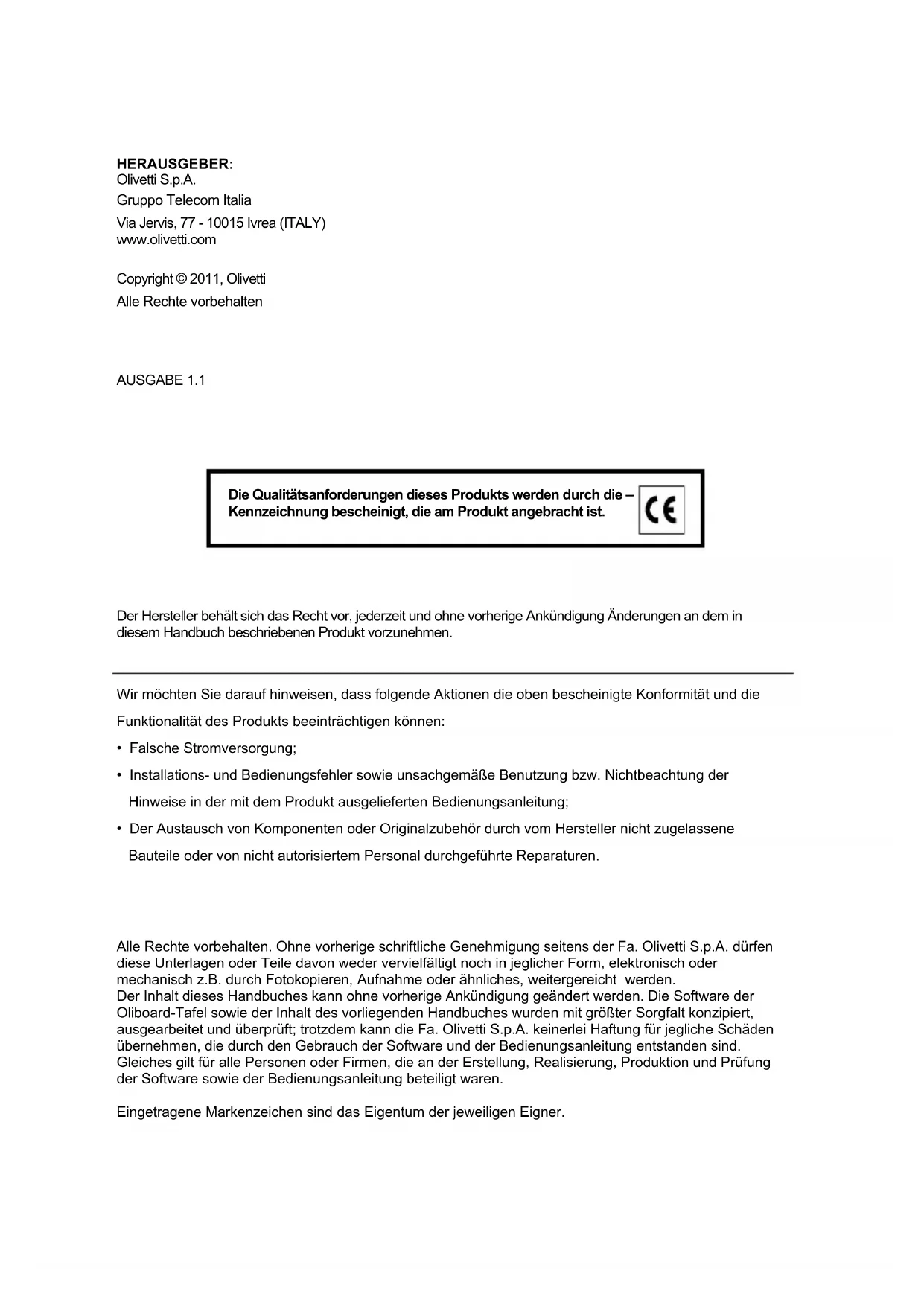

Alle Rechte vorbehalten

AUSGABE 1.1

Die Qualitätsanforderungen dieses Produkts werden durch die Kennzeichnung bescheinigt, die am Produkt angebracht ist.

Der Hersteller behält sich das Recht vor, jederzeit und ohne vorherige Ankündigung Änderungen an dem in diesem Handbuch beschriebenen Produkt vorzunehmen.

Wir möchten Sie darauf hinweisen, dass folgende Aktionen die oben bescheinigte Konformität und die Funktionalität des Produkts beeinträchtigen können:

• Falsche Stromversorgung;
- Installations- und Bedienungsfehler sowie unsachgemäße Benutzung bzw. Nichtbeachtung der Hinweise in der mit dem Produkt ausgelieferten Bedienungsanleitung;
- Der Austausch von Komponenten oder Originalzubehör durch vom Hersteller nicht zugelassene Bauteile oder von nicht autorisiertem Personal durchgeführte Reparaturen.

Alle Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung seitens der Fa. Olivetti S.p.A. dürfen diese Unterlagen oder Teile davon weder vervielfältigt noch in jeglicher Form, elektronisch oder mechanisch z.B. durch Fotokopieren, Aufnahme oder ähnliches, weitergereicht werden.

Der Inhalt dieses Handbuches kann ohne vorherige Ankündigung geändert werden. Die Software der Oliboard-Tafel sowie der Inhalt des vorliegenden Handbuches wurden mit größter Sorgfalt konzipiert, ausgearbeitet und überprüft; trotzdem kann die Fa. Olivetti S.p.A. keinerlei Haftung für jegliche Schäden übernehmen, die durch den Gebrauch der Software und der Bedienungsanleitung entstanden sind. Gleiches gilt für alle Personen oder Firmen, die an der Erstellung, Realisierung, Produktion und Prüfung der Software sowie der Bedienungsanleitung beteiligt waren.

Eingetragene Markenzeichen sind das Eigentum der jeweiligen Eigner.

ANWEISUNG: Zusätzliche Software-Anweisungen stehen zur Verfügung.

HINWEIS: Beschreibung von Fehlern, die beim Gebrauch der Tafel auftreten können, sowie Tipps zur Vermeidung und Behebung.

VORSICHT: Hinweis auf Verletzungsgefahr oder Beschädigung des Produkts bei unsachgemäßer Benutzung.

Sicherheitshinweise

• Um Stromschläge zu vermeiden, stellen Sie die interaktive Tafel nicht in einer feuchten oder dunstigen Umgebung auf.
• Vermeiden Sie nach dem Aufstellen der interaktiven Tafel mit dem Stromversorgungskabel und dem Datenkabel in Berührung zu kommen.
• Halten Sie die interaktive Tafel fern von offenem Feuer, Stromkontakten und direkter Sonneneinstrahlung.
• Vergewissern Sie sich nach dem Aufbau, dass die interaktive Tafel sicher befestigt ist.
• Vermeiden Sie direkt in den Lichtstrahl zu schauen, der vom Projektor auf die Tafel geworfen wird.
• Den Projektor nicht berühren, da er schon nach wenigen Minuten Betrieb bereits heiß sein könnte. Beachten Sie alle in der Projektoranleitung angegebenen Hinweise und Vorsichtsmaßnahmen.
• Keine Gegenstände an die Halterung des Projektors hängen.

Wenn die Tafel im Ständer aufgebaut ist, darauf achten, dass Sie nicht über den Ständer stolpern.

Wichtige Hinweise

- Die interaktive Tafel darf nur mit den dafür vorgesehenen elektronischen Stiften verwendet werden. Benutzen Sie keine Textmarker, Bleistifte oder sonstige Stifte. Falls nötig, reinigen Sie die Tafel mit Alkohol.

- Vergewissem Sie sich, dass die Tafel korrekt am Rechner und an der Stromversorgung angeschlossen ist. Es ist empfehlenswert, die Anschluss- und Stromversorgungskabel verdeckt zu verlegen, um ein unbeabsichtigtes Lösen und Herausziehen zu vermeiden. Die Kabel nicht auf dem Boden herum liegen lassen, da Stolpergefahr besteht.

- Die Oberfläche und den Rahmen der Tafel nicht mit harten oder spitzen Gegenständen zerkratzen. In der Umgebung dürfen keine starken Magnetfelder vorhanden sein. Sollte eine Wand aus Metall oder aus anderen magnetischen Materialien in der Umgebung sein, ist zwischen der Wand und der Tafel ein Mindestabstand von 10 Meter einzuhalten.

- Beim Schreiben mit dem elektronischen Stift auf der Tafel, muss der Stift senkrecht zur Tafel gehalten werden, ohne dabei Druck auszuüben.

- Bei Wandmontage muss die Tafel vertikal zur Wandfläche angebracht werden.

- Hängen Sie keine Gegenstände oder Gewichte an die Tafel und, falls vorhanden, an den Ständer.

- Bei Montage im Ständer die Tafel mit Vorsicht verschieben, damit sie nicht umkippt.

Dieses Handbuch ist ausschließlich für die Oliboard-Tafel und die mitgelieferte Software bestimmt. Auch wenn auf den Rechner (Notebook, PC, usw.) und den Videoprojektor Bezug genommen wird, die an der Tafel angeschlossen sind, muss für diese anderen Geräte in der Originaldokumentation der jeweiligen Hersteller nachgeschlagen werden.

WEITERE HINWEISE FÜR DEN AUFBAU IN SCHULEN

Die Warnhinweise und Vorsichtsmaßnahmen für den Gebrauch der Tafel und des Projektors müssen auch den Schülern mitgeteilt werden. Insbesondere wird auf Folgendes hingewiesen:

• Nicht direkt in den Lichtstrahl schauen, der vom Projektor auf die Tafel geworfen wird.
• Den Projektor nicht berühren, da er nach wenigen Minuten Betrieb bereits heiß sein könnte.
• Auf die Verbindungskabel achten und falls die Tafel im Ständer montiert ist, darauf achten, nicht über den Ständer zu stolpern. Grundsätzlich ist es angebracht in der Nähe der Tafel und des Ständers nicht zu rennen.
• Keine Gegenstände an die Halterung des Projektors und, falls vorhanden, an den Tafelständer hängen.

Beabsichtigte Leerseite

INHALT

EINLEITUNG....1

Vorwort 1

Systemanforderungen....2

Auspacken der Tafel und der Zubehörteile 3

Hauptmerkmale 6

Vorderansicht 6

Funktionstasten auf der Tafel 7

Technische Daten 8

Aufbau 9

Batterie in den elektronischen Stift einlegen 10

SOFTWARE FÜR WINDOWS INSTALLIEREN....11

Schnellinstallation 11

Schrittweise Installation.... 12

Oliboard-Software-Treiber installieren.... 12

Oliboard-Software installieren.... 13

Software-Treiber für USB-Kabel installieren....13

Oliboard-Software deinstallieren.... 14

Software starten 14

Treiber der interaktiven Tafel starten.... 14

Kalibrieren der interaktiven Tafel 15

Anwendungssoftware der Tafel starten 16

Anwendungssoftware der Tafel starten 17

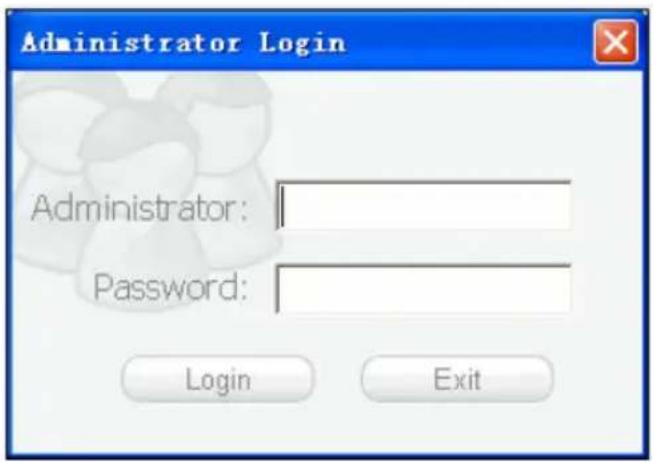

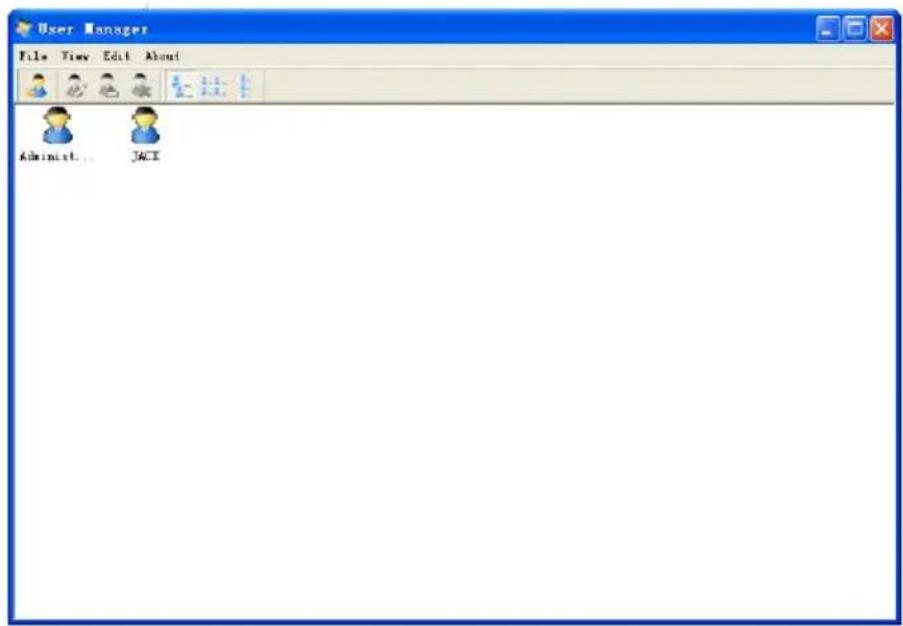

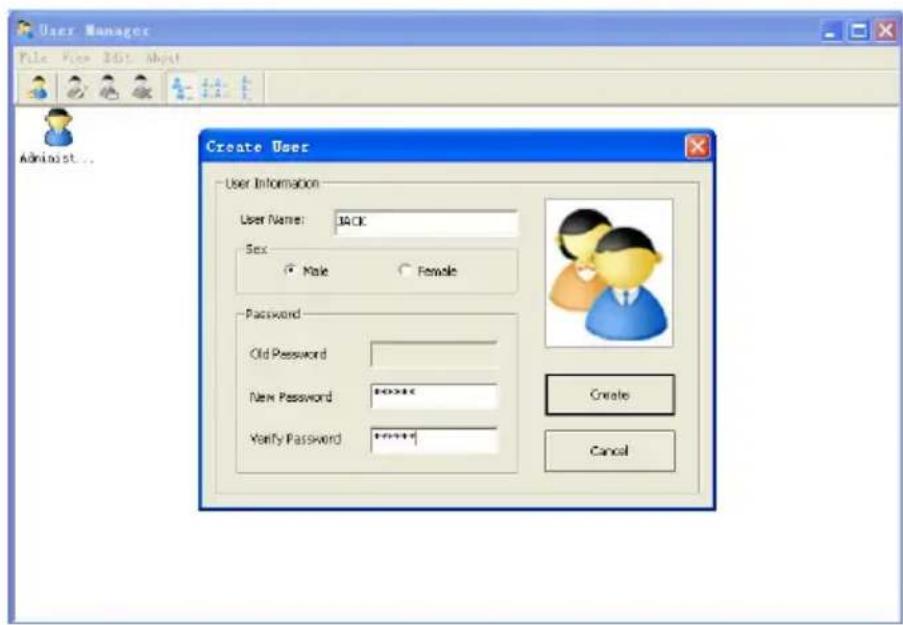

Persönliches Benutzerkonto und Passwort einrichten 18

Oliboard-Funktionen einstellen 20

SOFTWARE FÜR LINUX-UBUNTU INSTALLIEREN ....21

Installation der Oliboard Software 21

Deinstallation der Software 23

Software starten 24

Oliboard Treiber starten.... 24

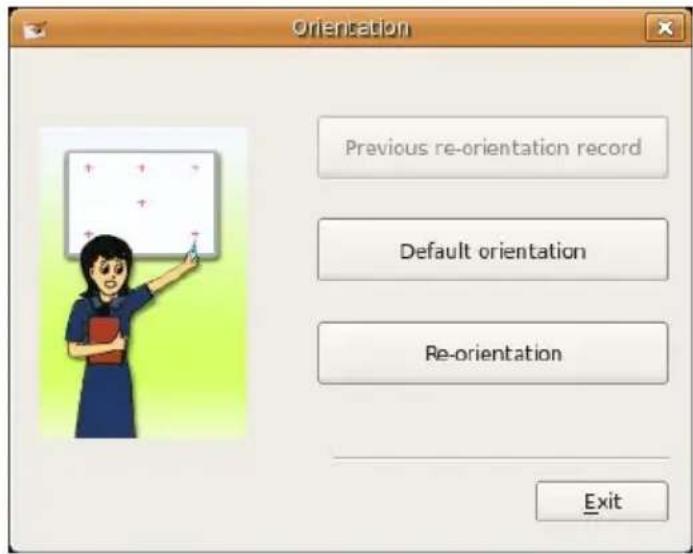

Kalibrierung der interaktiven Tafel 25

Anwendungssoftware der Tafel starten 27

SOFTWARE FUR MAC INSTALLIEREN 27

Installation der Oliboard software.... 28

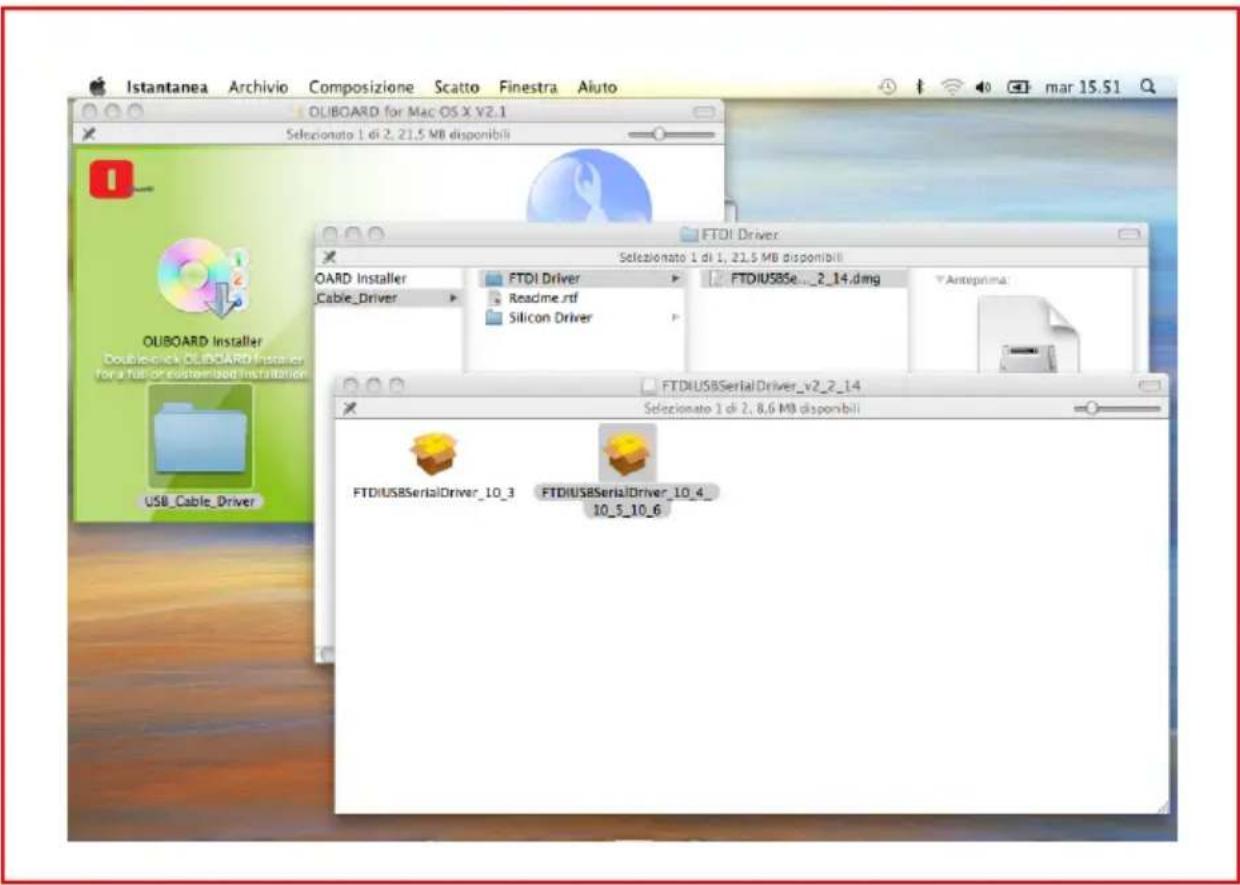

Software-Treiber des USB-Kabels installieren.... 29

Software deinstallieren.... 32

Software starten 32

Oliboard Treiber starten.... 32

Kalibrierung der interaktiven Tafel 32

Kalibrierung der interaktiven Tafel 33

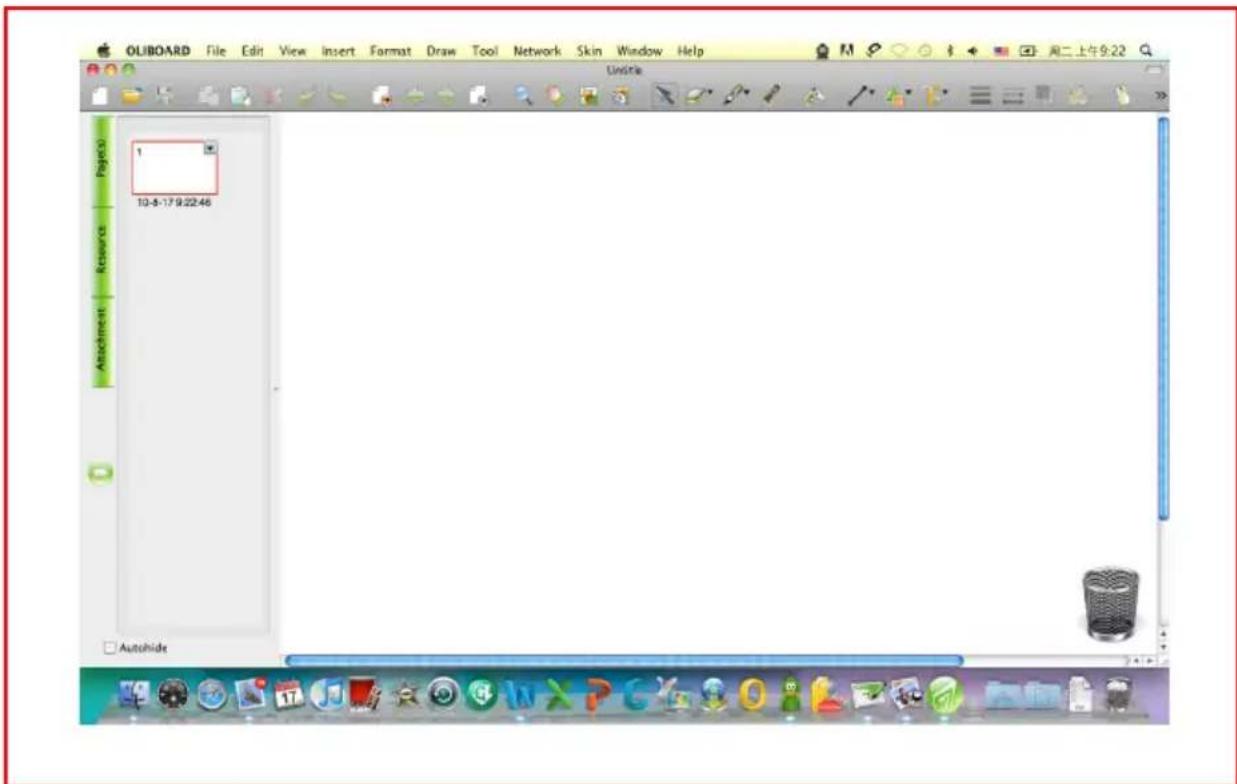

Anwendungssoftware der Tafel starten ....34

Anwendungssoftware der Tafel starten 35

SOFTWARE REGISTRIEREN 36

PROBLEMBEHEBUNG....37

Beabsichtigte Leerseite

EINLEITUNG

VORWORT

Die interaktive Tafel ist eine Eingabe-/Ausgabeeinheit, die dank des Einsatzes fortschrittlicher und zuverlässiger Technologie und durch den Anschluss an einen PC und an einen Videoprojektor eine interaktive Umgebung für Schulunterricht und Demonstrationszwecke schafft.

Eigenschaften

• Die Oliboard-Tafel zeichnet sich durch ihre harte Oberfläche aus, die widerstandsfähig gegen Abnutzung und unsachgemäße Handhabung ist. Aufgrund der hohen Zeichnungspräzision, der schnellen Rückmeldungen und der Bedienungssensibilität können selbst unerfahrene Benutzer problemlos mit der Tafel arbeiten.
• Die mitgelieferte Software bietet fortschrittliche Funktionen, z.B. Vergrößerung von Bereichen, Scheinwerferfunktion, Wiedergabe, Kamera, individuell einstellbarer Hintergrund, spezielle Hilfsmittel (Zirkel, Lineal, Geodreieck usw.).
• Mit dem elektronischen Stift können Sie schreiben, Notizen anbringen, radieren, geometrische Elemente zeichnen, kopieren, wiedergeben und Dateien speichern.
• Der elektronische Stift kann auch als Maus benutzt werden, um dem PC Befehle zu erteilen.

SYSTEMANFORDERUNGEN

Die Tafel muss an einen Rechner angeschlossen werden, der die Bilder mit Hilfe eines Videoprojektors auf der Tafel anzeigt.

Mindest-anforderungen		Empfohlene Konfiguration
Hardware-Konfiguration	CPU: 1GHz CPU: 1.7 GHz oder höher
	RAM: 512 MB RAM: 1 GB oder höher
	USB-Port (für den Anschluss der Tafel)	USB-Port (für den Anschluss der Tafel)
	VGA-Port (Typ SUB-D15 Steckanschluss) für den Anschluss des Videoprojektors.	VGA-Port (Typ SUB-D15 Steckanschluss) für den Anschluss des Videoprojektors.
	HINWEIS: Bei einigen Rechnern (z.B. MAC) ist dieser Anschluss nicht vorhanden. In diesem Fall wird ein Adapter benötigt (nicht im Lieferumfang der Tafel und des Projektors enthalten).	HINWEIS: Bei einigen Rechnern (z.B. MAC) ist dieser Anschluss nicht vorhanden. In diesem Fall wird ein Adapter benötigt (nicht im Lieferumfang der Tafel und des Projektors enthalten).
Software-Konfiguration	Windows 2000, XP, Vista, 7 Windows 2000, XP, Vista, 7
	Linux Ubuntu7.0/8.0 (I386/AMD64);	Linux Ubuntu7.0/8.0 und neuere Version (I386/AMD64);
	Mac OS X V10.4 und neuere Version (Intel-Benutzeroberfläche)	Mac OS X V10.4 und neuere Version (Intel-Benutzeroberfläche)

Empfohlene Rechnereinstellungen:

1) Für eine optimale Bilddarstellung auf der Tafel, muss das Format der Bildschirmausgabe des Rechners (seine Auflösung) und das des Projektors identisch mit dem Format der Tafel sein.

Daher wird für Tafeln vom Format 4/3 (Oliboard 78S und Oliboard 78D) empfohlen, eine Ausgangsauflösung einzustellen, die dem Format 4/3 entspricht (z.B. 1024x768 oder 800x600).

Für Tafeln vom Format 16:9 (Oliboard 95D) wird empfohlen, eine Ausgangsauflösung einzustellen, die dem Format 16:9 entspricht (z.B. 1280x800).

2) Während der Benutzung der Tafel kann der daran angeschlossene Rechner in den "Stand-by" Modus schalten. Um dies zu verhindern, wird empfohlen den Bildschirmschoner und den Energiesparmodus auszuschalten.

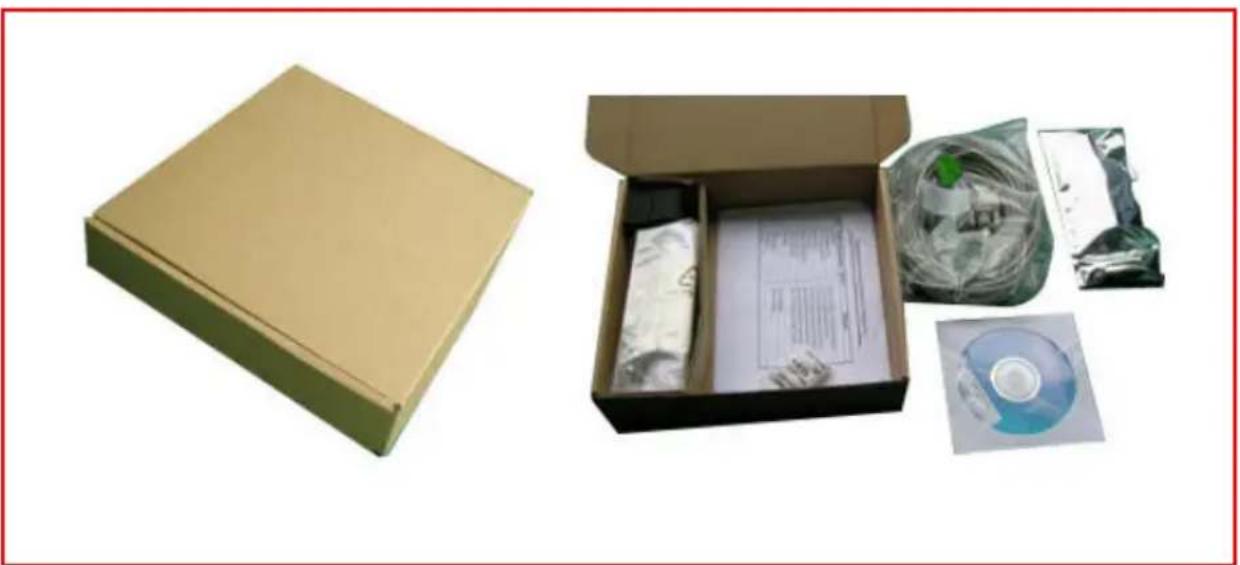

AUSPACKEN DER TAFEL UND DER ZUBEHÖRTEILE

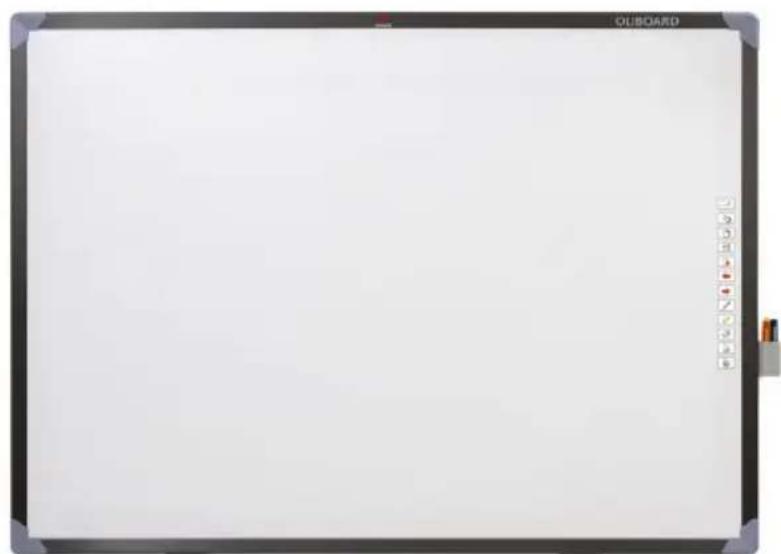

Im Lieferumfang der interaktiven Tafel sind folgende Komponenten enthalten:

- Interaktive Tafel

(Die Farbe des Produktes kann variieren)

- Zubehörteile

Standardmäßig werden folgende Zubehörteile mitgeliefert:

Bezeichnung Menge Funktion Abbildung
Elektronischer Stift 2		Spezialstifte für die interaktive Tafel. Jeder Stift ist mit einer 1,5 V Batterie AAA (Mini-Ausführung) ausgestattet.	Die Farben können variieren
Spezialkabel von 10 Meter Länge	1	Kabel, um die interaktive Tafel an einen Rechner anzuschließen
Oliboard Installations-CD	Bis zu 3 CDs	Treiber und Anwendungss-software für Windows, Linux, Mac
Benutzerhandbuch	1	Gebrauchs-anleitung
Montagehalterungen und Zubehör-teile für die Wand-montage	1	Kit für die Wand-montage	Verschiedene mechanische Teile

- Optionale Zubehörteile

Alternativ zur Wandmontage kann die interaktive Tafel auf einem speziellen Ständer (lieferbar auf Bestellung) aufgestellt werden. Nachfolgend Modell B5848.

Optionaler Tafelständer (Mod. B5848)

Abmessungen des Ständers (ohne Tafel und Projektor) Modell B5848:

• Breite: 127 cm; Tiefe: 75 cm;
• Höhe: 246 cm (max. Höhe der Projektorhalterung nach der Montage).

Das Modell B5848 besteht aus zwei Verpackungen:

• Verpackung 1: cm 1680 x 770 x 110, Bruttogewicht \~ 34,5 Kg
• Verpackung 2: cm 2030 x 750 x 170, Bruttogewicht \~ 28 Kg

HAUPTMERKMALE

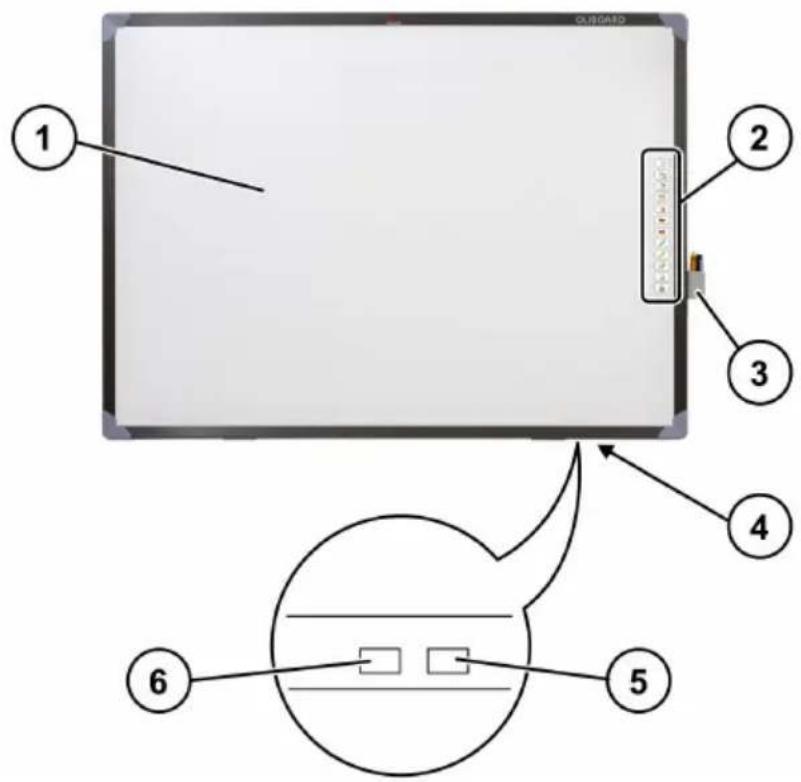

Vorderansicht

① ② ③ ④ ⑤ ⑥ CLIENTADO

(Die Farbe kann je nach Modell variieren)

Ref.	Bezeichnung
1	Schreibbereich
2	Funktionstasten
3	Stifthalterung
4	Interface-Karte
5	Schnittstelle für das Spezialkabel, das an den USB-Anschluss des Rechners anzuschließen ist (die Tafel wird im Regelfall über das selbe Kabel mit Strom versorgt)
6	Stromversorgungsbuchse (wird im Regelfall nicht gebraucht)

FUNKTIONSTASTEN AUF DER TAFEL

Funktions-tasten	Bezeichnung	Steuerungs-modus	Fenster-modus	Notizen-modus
	Kalibrierung (Einstellung)	Kalibrierung	Kalibrierung	Kalibrierung
	Steuerungsmodus (ähnlich Maus)	Keine Auswirkung	Schaltet in Steuerungs-modus	Schaltet in Steuerungs-modus
	Notizenmodus	Schaltet in Notizenmodus	Schaltet in Notizen-modus	Keine Auswirkung
	Fenstermodus	Keine Auswirkung	Titelseite	T
	Erstellt eine leere Seite	Erstellt eine leere Seite	Erstellt eine leere Seite	Erstellt eine leere Seite
	Seite nach oben Keine Auswirkung		Seite nach oben	Seite nach oben
	Seite nach unten Keine Auswirkung		Seite nach unten	Seite nach unten
	Normaler Stift	Schaltet in Notizen-modus und verwendet normalen Stift	Normaler Stift	Normaler Stift
	Transparenter Stift (Textmarker)	Schaltet in Notizen-modus und verwendet transparenten Stift	Transpa- renter Stift	Transpa- renter Stift
	Radierer	Radierer	Radierer	Radierer
	Wiedergabe	Seitenwiedergabe	Seitenwie- dergabe	Seitenwie- dergabe
	Drucken	Drucken	Drucken	Drucken

Technische Daten

Hardware-Oberfläche	Peripherie-Gerät für Anschluss an PC, Notebook.
Nachlauffrequenz	Oliboard 78S: 17m/s (669 inch/s)Oliboard 78D, Oliboard 95D: 8 m/s (314 inch/s)
Präzision +/- 0,05 mm
Funktionsprinzip	Elektromagnetische	Induktion
Betriebsarten	SteuerungsmodusFenstermodusNotizenmodusVollbildschirmmodus
USB-Stromversorgung DC 5V 100mA
Lebensdauer der Batterie vom elektronischen Stift	Die Lebensdauer der Batterie hängt vom Batterietyp ab; die üblichen Alkali-Batterien können bis zu drei Monate halten.
Betriebstemperatur	20 °C ÷ +55 °C
Luftfeuchtigkeit	RH : 30% ÷ 80%
Stromleistung	<	2W

Modelle

OLIBOARD 78S		OLIBOARD 95D
	OLIBOARD 78D
Kompletter Bereich
- diagonal	85"	101"
- Abmessungen	174 x 127 cm	223 x 127 cm
Aktiver Bereich
- Breite	78"	95"
- Höhe	160 x 119 cm	210 x 118 cm
Abbildungsverhältnis	4:3	16:9
Nettogewicht (+/- 1 kg)	17 Kg	25,5 Kg
Verpackung
- Abmessungen	1860 x 1400 x 120 cm	2350 x 1400 x 120 cm
- Bruttogewicht (+/- 2 Kg)	29 Kg	32 Kg

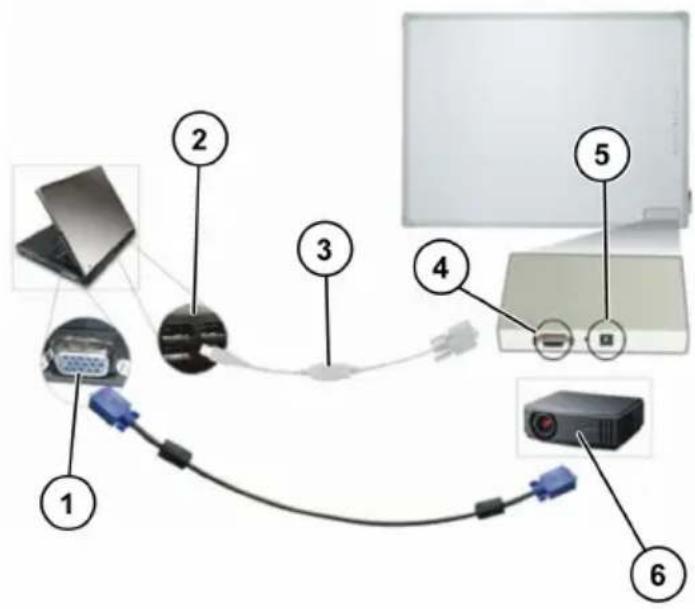

AUFBAU

Die Tafel darf nur von zugelassenem Fachpersonal unter Beachtung der in der Olivetti-Dokumentation angegebenen Anweisungen an die Wand oder auf dem Ständer montiert werden.

Das Verbindungskabel der Tafel muss am USB-Anschluss des Rechners angeschlossen werden. Das VGA-Kabel (oder HDMI) des Videoprojektors muss am VGA-Anschluss (oder HDMI) des Rechners angeschlossen werden.

1 VGA (oder HDMI)
2	USB
3	USB-Spezialkabel
4	Interface-Port der Tafel für mitgeliefertes Spezialkabel
5	Stromversorgungsbuchse (im Regelfall unbenutzt
6	Videoprojektor

HINWEIS: Beim Anschluss des Rechners an den Videoprojektor müssen beide Geräte ausgeschaltet sein.

BATTERIE IN DEN ELEKTRONISCHEN STIFT EINLEGEN

Die hintere Kappe des elektronischen Stifts abschrauben, indem Sie sie gegen den Uhrzeigersinn drehen. Legen Sie dann eine 1,5 V Batterie AAA (Mini-Ausführung) - wie in der Abbildung gezeigt – in den Stift ein und schrauben Sie die Kappe im Uhrzeigersinn wieder zu.

Die Außenfarbe des Stiftes kann sich von der auf dem Foto unterscheiden.

HINWEIS: Der Stift ist mit einem seitlichen Knopf ausgestattet, der je nach Betriebsart der Software wie die rechte Taste einer Maus funktioniert.

SOFTWARE FÜR WINDOWS INSTALLIEREN

Die Oliboard-Software bietet zwei Installationsarten: Die "Schnellinstallation" und die "schrittweise Installation".

Die Schnellinstallation beinhaltet folgende Schritte, die automatisch nacheinander ausgeführt werden:

• Installation der Oliboard Software Treiber.
• Installation der Oliboard-Anwendungssoftware.
• Installation der Software-Treiber für das USB-Kabel.

Bei der schrittweisen Installation kann die Software Schritt für Schritt installiert werden.

SCHNELLINSTALLATION

Schließen Sie das Kabel der Tafel noch nicht an den Rechner an (wenn das USB-Kabel bereits am Rechner angeschlossen ist, ziehen Sie es heraus). Während des Installationsvorgangs erscheint eine Meldung auf dem Bildschirm, wenn das Kabel angeschlossen werden muss.

(Wird der Installationsvorgang bei bereits angeschlossenem Kabel gestartet, muss der Software-Treiber für das USB-Kabel nachträglich installiert werden).

1. Legen Sie die Oliboard Software CD ein.
2. Klicken Sie auf das Programm-Logo (dies entspricht dem Starten des "Autorun" Programms).
3. Das Fenster mit der Installationsbedienerführung erscheint.
4. Klicken Sie auf "Alles installieren", um eine Schnellinstallation durchzuführen.
5. Wählen Sie die Sprache aus, die installiert werden soll, und bestätigen Sie mit "Weiter".
6. Wählen Sie den Installationspfad und bestätigen Sie mit "Weiter". Die Software-Installation beginnt; danach wird der Treiber für das USB-Kabel installiert.

7. Wenn das System fragt, ob der FTDI USB Treiber installiert werden soll, klicken Sie auf "JA", um die Installation auszuführen. Anschließend erscheint (nach einigen Sekunden) eine Meldung, mit der Aufforderung das USB-Kabel an den Rechner anzuschließen.
   Schließen Sie das Kabel am USB-Anschluss des Rechners an (das andere Ende des Kabels muss an der interaktiven Tafel angeschlossen werden).
   Klicken Sie nach dem Kabelanschluss auf "OK".

8. Wenn die Meldung "Installation abgeschlossen" erscheint, klicken Sie auf "Beenden" und dann bei der Rückkehr zum Hauptbildschirm auf "Beenden".

9. Befolgen Sie die Anweisungen im Abschnitt "Software starten".

SCHRITTWEISE INSTALLATION

Diese Installationsart sollte nur verwendet werden, um die mit der Tafel mitgelieferte Software zu aktualisieren.

1. Legen Sie die Oliboard-Software CD ein.

2. Klicken Sie auf das Programm-Logo.

3. Das Fenster mit der Installationsbedienerführung erscheint.

4. Klicken Sie auf "Schrittweise Installation", um die Oliboard-Treiber und die Software sowie die USB-Kabel-Treiber schrittweise zu installieren.

Oliboard-Software-Treiber installieren

1. Klicken Sie auf 📄, um die Treiber der interaktiven Tafel zu installieren.

2. Wählen Sie die Sprache aus, die installiert werden soll, und bestätigen Sie mit "Weiter".

3. Wählen Sie den Installationspfad und bestätigen Sie mit "Weiter".

4. Schließen Sie die Installation ab, indem Sie auf die Schaltfläche "Beenden" drücken. Schließen Sie das Kabel am USB-Anschluss des Rechners an (das andere Ende des Kabels muss an der interaktiven Tafel angeschlossen werden). Klicken Sie nach dem Kabelanschluss auf "OK".

Oliboard-Software installieren

1. Klicken Sie auf
2. Wählen Sie die Sprache aus, die installiert werden soll.
3. Wählen Sie den Installationspfad. Die Software-Installation beginnt.
4. Wenn die Installation abgeschlossen ist, erscheint eine Meldung; klicken Sie auf "Beenden".

Software-Treiber für USB-Kabel installieren

Im Regelfall ist diese Installation nicht nötig, wenn die Schnellinstallation bereits ausgeführt wurde.

das USB-Kabel zu installieren.

"USB Treiber installieren", um die Treiber für

1. Klicken Sie auf "FTDI Treiber installieren", um die Treiber zu installieren.

Nachdem Sie das Kabel angeschlossen haben, klicken Sie auf "OK".

Wurde die Installation korrekt ausgeführt, erscheint eine entsprechende Rückmeldung.

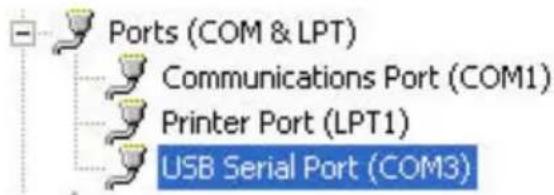

Sie können prüfen, ob die USB-Kabel-Treiber installiert wurden, indem Sie mit der rechten Maustaste auf "Rechnerressourcen" klicken, dann mit der linken Maustaste auf "Eigenschaften" → "Hardware" → "Geräte-Manager" → "Anschlüsse (Com und LPT)". Das Gerät "USB-Serienanschluss" wird angezeigt. Stellen Sie sicher, dass das zugewiesene COM-Port unter 10 (z.B. COM 5) liegt und, dass die Übertragungsgeschwindigkeit 57600 beträgt.

Klicken Sie auf “Start” → “Systemsteuerung” → “Software installieren oder entfernen”, wählen Sie “Oliboard” und klicken Sie anschließend auf “Programme entfernen”.

Wählen Sie dann die Option zum Entfernen aller installierten Komponenten und befolgen Sie die Anweisungen auf dem Bildschirm.

Alternativ können Sie auch die Software-CD einlegen, auf das Oliboard-Programm-Logo klicken, die Software-Deinstallation starten und die Anweisungen auf dem Bildschirm befolgen.

Nach der Deinstallation sollte der Rechner neu gestartet werden.

SOFTWARE STARTEN

Das Kabel der Tafel muss am USB-Anschluss des Rechners angeschlossen sein.

Bevor mit der Software gearbeitet wird, muss zuerst der Software-Treiber der Tafel gestartet werden und, wenn nötig, kalibriert werden, starten Sie dann die Software der Tafel.

Treiber der interaktiven Tafel starten

Klicken Sie auf "Start" → "Alle Programme" → "Olivetti" → "Oliboard Software" und starten Sie den Oliboard Treiber. In der Ecke, unten rechts, auf der

Desktop-Statusleiste erscheint das Icon des Kommunikationsmoduls

HINWEIS: Erscheint die Meldung “Kommunikation mit Tafel fehlgeschlagen”, prüfen Sie, ob das Spezialkabel korrekt an den Rechner und an der Tafel angeschlossen ist. Klicken Sie dann auf das Icon für die Oliboard Treiber und wählen Sie im Aufklappmenü “Erneut anschließen”. Bleibt die Meldung weiter bestehen, prüfen Sie, ob der USB-Kabel-Treiber korrekt installiert wurde (siehe Hinweis zur Prüfung, ob das USB-Kabel korrekt installiert wurde, Seite 13).

HINWEIS: Nachdem der Treiber gestartet wurde, klicken Sie auf das Icon des Oliboard Treibers, um die “Autostart” Einstellung zu aktivieren oder zu deaktivieren, je nach dem, ob Sie möchten, dass der Oliboard Treiber nach dem Neustart des Rechners automatisch gestartet wird oder nicht. Bleibt der Rechner immer an der Tafel angeschlossen, sollte “Autostart” aktiviert werden. Wird der Rechner jedoch von der Tafel getrennt, sollte “Autostart” deaktiviert werden, damit beim nächsten Hochfahren des Rechners keine Fehlermeldung wegen nicht angeschlossener Tafel erscheint.

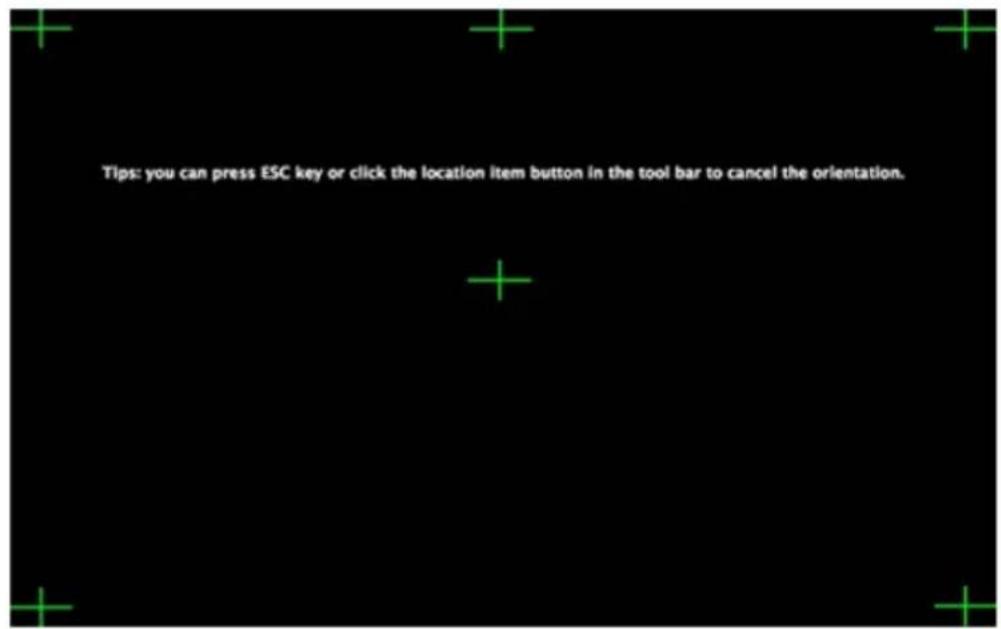

Kalibrieren der interaktiven Tafel

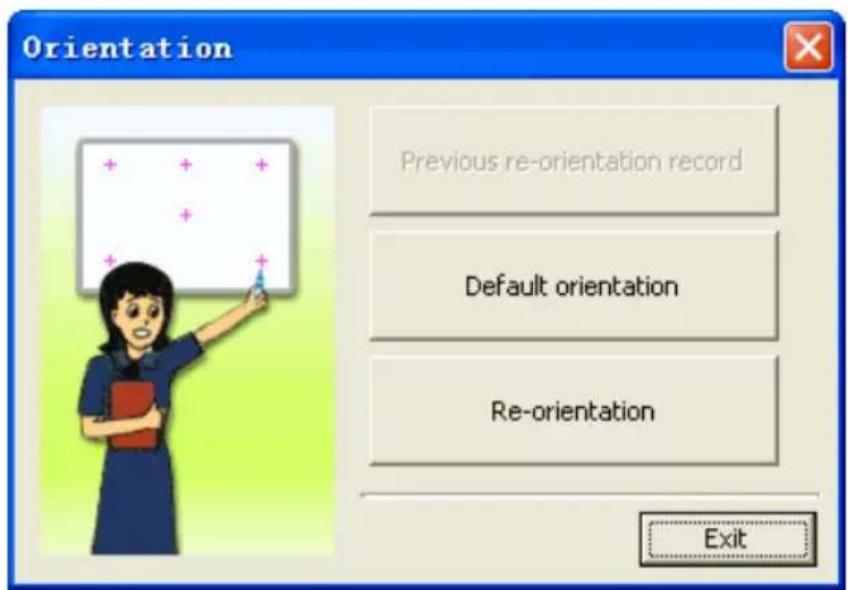

Mit dieser Funktion kann das Bild, das auf die Tafel projiziert wird, ausgerichtet werden.

1. Klicken Sie mit der linken Maustaste auf das Oliboard Treiber Icon in der unteren Steuerleiste. Wählen Sie im Aufklappmenü "Kalibrierung" und wählen Sie dann die gewünschte Kalibrierung (siehe Anweisungshinweis am Ende dieses Abschnitts).

HINWEIS: Der Kalibrierungsvorgang kann auch mit der dafür vorgesehenen Taste im oberen Bereich des Funktionsfeldes auf der Tafel aktiviert werden.

1. Klicken Sie mit der linken Maustaste auf "Neu Kalibrierung", um das Kalibrierungsfenster zu öffnen. Klicken Sie mit dem elektronischen Stift in die Mitte des blinkenden Kreuzes "+" auf der Tafel. Wiederholen Sie dann diese Bedienschritte für alle anderen Kalibrierungspunkte (insgesamt sind es sechs) und achten Sie darauf den elektronischen Stift genau in die Mitte des blinkenden Kreuzes zu setzen.

ANWEISUNG: Wählen Sie bei der Erstinstallation des Oliboard Treibers "Neu Kalibrierung" und auch, wenn die Position des Projektors oder der interaktiven Tafel oder der Anzeigemodus geändert wurde (z.B. Bildgröße oder Auflösung). Um eine schnelle Neu-Kalibrierung auszuführen, können Sie "Aufgezeichnete vorherige Kalibrierung" wählen, wenn nach der letzten Benutzung keine Änderungen vorgenommen wurden. Wenn keine exakte Kalibrierung benötigt wird, wählen Sie "Standard-Kalibrierung".

Anwendungssoftware der Tafel starten

1. Klicken Sie auf "Start" → "Alle Programme" → "Olivetti" → "Oliboard Software" und starten Sie das Anwendungsprogramm. Es wird ein Zugangsfenster geöffnet, in dem der Benutzername und das Passwort einzutragen sind.
2. Um die Software mit dem voreingestellten Benutzerkonto zu starten, klicken Sie einfach auf die Schaltfläche "Anmelden", ohne Daten einzugeben; Sie können auch Ihr persönliches Benutzerkonto eingeben. Wenn ein persönliches Benutzerkonto verwendet wird, kann der Benutzer die Hilfsmittelleiste, die Stammdaten und die Vorlagen personalisieren.

HINWEIS: Bevor Sie das Anwendungsprogramm starten, vergewissern Sie sich, dass die interaktive Tafel korrekt am PC angeschlossen ist und, dass der Treiber der interaktiven Tafel aktiv ist.

HINWEIS: Für die Bedienung der Software, siehe die Anweisungen in der Online-Hilfe, die vom Hauptmenü der Oliboard-Software aufgerufen werden kann.

Persönliches Benutzerkonto und Passwort einrichten

1. Klicken Sie auf “Start” → “Alle Programme” → “Olivetti” → “Oliboard Software” → “Benutzer Manager”, folgendes Fenster erscheint:

Administrator Login Administrator: Password: Login Exit

Geben Sie die Daten für das Administrator-Konto ein für den Zugriff auf die Software. Voreingestellt ist als Administrator-Konto Administrator und als Passwort Oliboard.

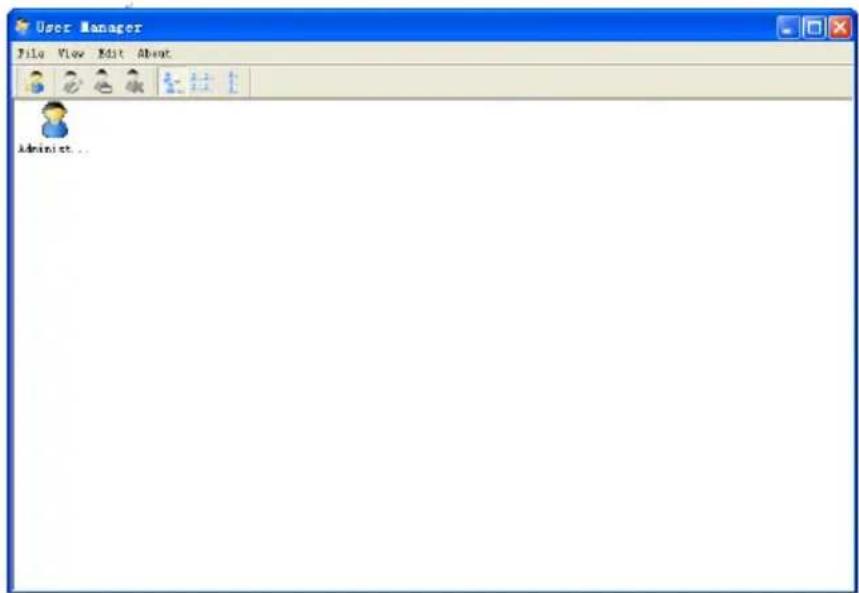

1. Das Benutzer Manager Fenster erscheint.

1. Wählen Sie "Bearbeiten" → "Neuer Benutzer", um ein persönliches Benutzerkonto einzurichten.
2. Geben Sie den Benutzernamen und das Passwort ein und wählen Sie "Erstellen".

1. Nach dem Einrichten wird der neue Benutzer im Fenster angezeigt:

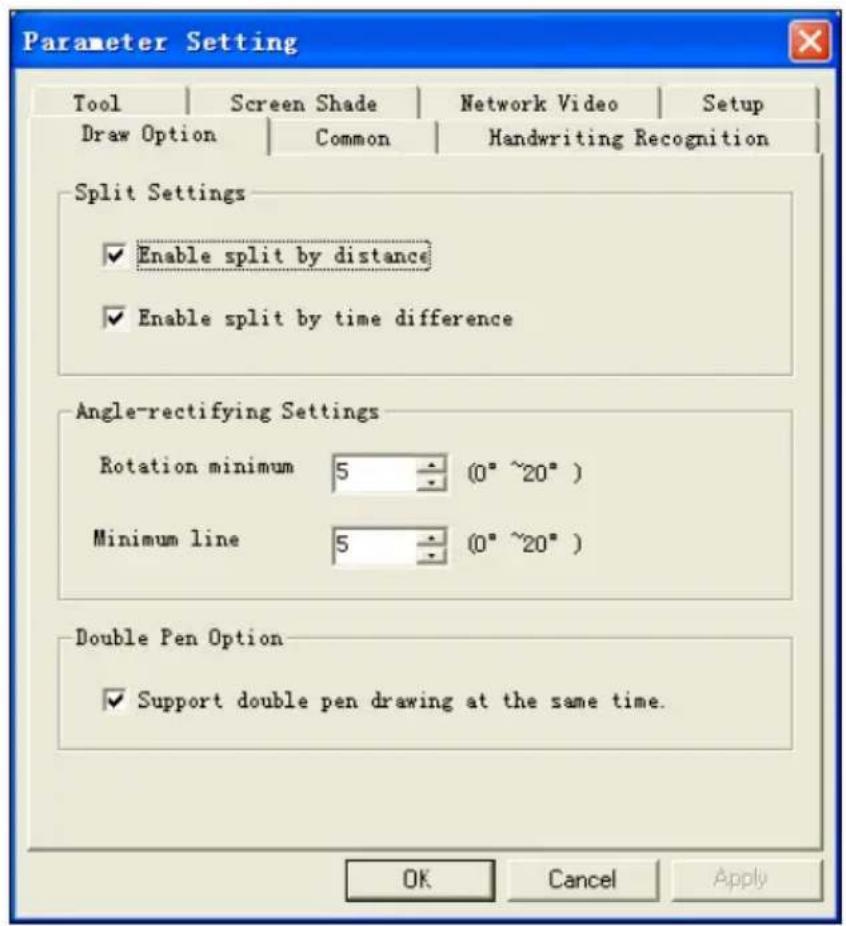

Oliboard-Funktionen einstellen

Klicken Sie auf "Optionen", um das nachfolgende Fenster zu öffnen.

Für die Tafelmodelle Oliboard 78D und Oliboard 95D ist die Funktion "Zweitstift" wie wie folgt einzustellen:

Beachten Sie, dass die Administrator-Berechtigung sowie, falls eingestellt, das gültige Passwort erforderlich sind, um die Installation der Software und der Treiber vorzunehmen.

Im Installationsverzeichnis stehen zwei Installationsprozeduren für die Ubuntu-Software zur Verfügung - eine für Intel-Prozessoren (Ausführung i386 und abgeleitete Versionen) und die andere für AMD64 Prozessoren.

Wählen Sie die Prozedur, die für den Prozessor Ihres Rechners geeignet ist.

Schließen Sie das Kabel der Tafel an den USB-Anschluss des Rechners an.

An dieser Stelle sind zwei Installationsarten möglich:

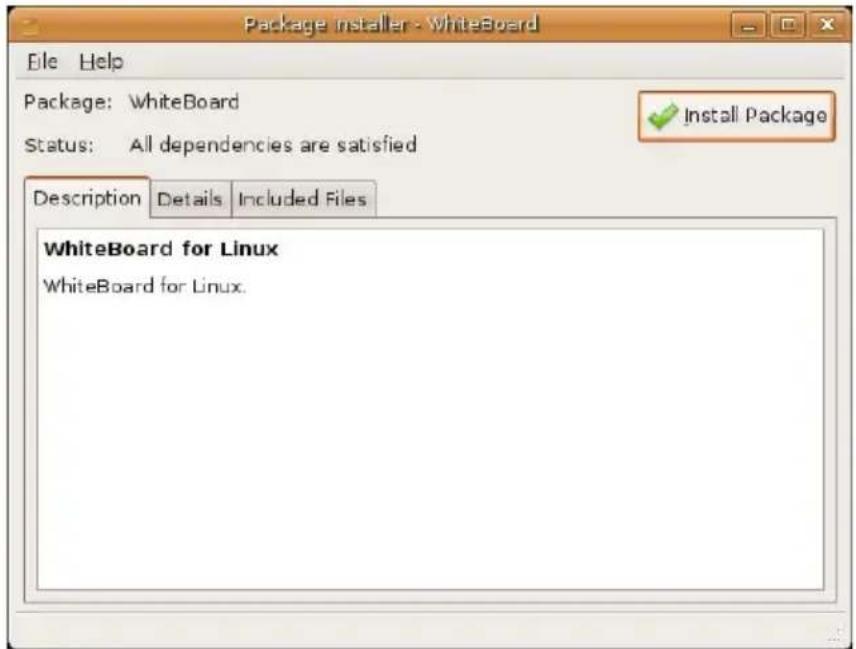

1. Erste Installationsart:

Doppelklicken Sie auf Oliboard_for_Linux_V2.1.deb

Die Installationsprozedur besteht aus folgenden Schritten (Bildschirmanweisungen befolgen):

- Wählen Sie "Packet installieren".

- Geben Sie das Passwort ein (abhängig von den Berechtigungen des Benutzerkontos im Betriebssystem).

- Der Installationsvorgang wird ausgeführt. Nach Abschluss erscheint eine entsprechende Meldung.

1. Zweite Installationsart:

- Öffnen Sie ein Bildschirmfenster.

- Geben Sie die erforderlichen Befehle ein, um auf das Verzeichnis zuzugreifen, wo sich Oliboard for Linux V2.1.deb. befindet.

- Geben Sie (bei einem Prozessor i386) folgenden Befehl ein: sudo dpkg -i Oliboard_for_Linux_V2.1_Packet2101_I386.deb. und geben Sie das Stammverzeichnis-Passwort ein.

- Sollten Probleme auftreten, geben Sie den Befehl in dieser Reihenfolge ein: auf –

Stammverzeichnis-Passwort.

Geben Sie die erforderlichen Befehle ein, um auf das Verzeichnis zuzugreifen, wo sich Oliboard_for_Linux_V2.1.deb. befindet:

dpkg -i Oliboard for Linux V2.1.deb.

DEINSTALLATION DER SOFTWARE

Vor der Deinstallation der Software müssen die Software-Treiber deaktiviert (dafür den Befehl "Beenden" verwenden, der durch Klicken auf das Treiber-Ion in der Steuerungsleiste aktiviert wird) und die Applikation beendet werden, falls sie noch läuft.

Oliboard für Linux kann auf zwei Arten vom Rechner entfernt werden. Sie können die Bildschirmanweisungen befolgen oder die Befehlszeile verwenden.

1. Erste Deinstallationsart:

• Öffnen Sie den Synaptic Package Manager (System -> Administration)
• Geben Sie folgendes Wort in die Suchleiste ein: Oliboard.
• Wählen Sie den Begriff Oliboard aus, um Oliboard für Linux vom Rechner zu entfernen, und bestätigen Sie die Deinstallation mit “Anwenden”.

Oliboard für Linux wird dann vom Rechner entfernt.

2. Zweite Deinstallationsart:

• Öffnen Sie ein Bildschirmfenster.
• Geben Sie folgenden Befehl ein:
  sudo dpkg -P Oliboard.

Oliboard für Linux wird dann vom Rechner entfernt.

SOFTWARE STARTEN

Das Kabel der Tafel muss am USB-Anschluss des Rechners angeschlossen sein.

Vor dem Aufrufen der Software muss zuerst der Software-Treiber der Tafel gestartet und, wenn erforderlich, die Kalibrierung ausgeführt werden, dann kann die Software der Tafel gestartet werden.

Oliboard Treiber starten

1. Klicken Sie auf "Anwendungen" → "Oliboard" → "Oliboard Treiber", um die Oliboard Treiber zu starten.

2. Nach dem Start der Oliboard Treiber, erscheint das entsprechende Icon im Bedienfeld, oben rechts auf dem Desktop:

1. Beim Starten der Treiber wird ein Anschlusstest ausgeführt. Wenn eine Fehlermeldung erscheint, prüfen Sie, ob das Kabel der Tafel korrekt am Rechner angeschlossen ist. Klicken Sie auf das Treiber-Icon und wählen Sie im Aufklappmenü die Option "Erneut anschließen".

HINWEIS: Nach der Installation des Treibers, wird er beim nächsten Einschalten des Rechners automatisch gestartet. Wird der Rechner oft von der Tafel getrennt, sollte die automatische Ausführung im entsprechenden Einstellfenster (Startup Applications Preferences) deaktiviert werden, um beim Einschalten des Rechners eine Fehlermeldung wegen nicht angeschlossener Tafel zu vermeiden.

Kalibrierung der interaktiven Tafel

Mit dieser Funktion kann das Bild, das auf die Tafel projiziert wird, ausgerichtet werden.

1. Klicken Sie auf das Treiber-Icon im Bedienfeld, oben auf dem Desktop, wählen Sie im Aufklappmenü "Neu Kalibrierung" und wählen Sie dann die gewünschte Kalibrierung (siehe Anweisungshinweis am Ende dieses Abschnitts).

HINWEIS: Der Kalibrierungsvorgang kann auch mit der dafür vorgesehenen Taste im oberen Bereich des Funktionsfeldes auf der Tafel aktiviert werden.

1. Klicken Sie mit der linken Maustaste auf "Neu Kalibrierung", um das Kalibrierungsfenster zu öffnen. Klicken Sie mit dem elektronischen Stift in die Mitte des blinkenden Kreuzes "+" auf der Tafel. Wiederholen Sie dann diese Bedienschritte für die anderen Kalibrierungspunkte (insgesamt sind es sechs) und achten Sie darauf den elektronischen Stift genau in die Mitte des blinkenden Kreuzes zu setzen.

ANWEISUNG: Wählen Sie "Neu Kalibrierung" bei der Erstinstallation des Oliboard Treibers oder, wenn die Position des Projektors oder der interaktiven Tafel oder der Anzeigemodus geändert wurde (z.B. Bildgröße oder Auflösung).

Um eine schnelle Neu-Kalibrierung auszuführen, können Sie "Aufgezeichnete vorherige Kalibrierung" wählen, wenn nach der letzten Benutzung keine Änderungen vorgenommen wurden.

Wird keine exakte Kalibrierung benötigt, wählen Sie "Standard-Kalibrierung".

Anwendungssoftware der Tafel starten

1. Klicken Sie auf "Anwendungen" → "Oliboard" → "Oliboard", um die Anwendung zu starten.
2. Es erscheint ein Zugangsfenster, in dem der Benutzername und das Passwort eingegeben werden können. Um die Software mit dem voreingestellten Benutzerkonto zu starten, klicken Sie einfach auf die Schaltfläche "Anmelden", ohne Daten einzugeben; Sie können auch Ihr persönliches Benutzerkonto eingeben. Wenn ein persönliches Benutzerkonto verwendet wird, kann der Benutzer die Hilfsmittelleiste, die Stammdaten und die Vorlagen personalisieren.

HINWEIS: Um die Software starten zu können, muss der Oliboard-Treiber aktiviert und die Tafel korrekt mit dem Kabel am Rechner angeschlossen sein.

HINWEIS: Für die Bedienung der Software, siehe die Anweisungen in der Online-Hilfe.

SOFTWARE FÜR MAC INSTALLIEREN

Beachten Sie, dass die Administrator-Berechtigung sowie, falls eingestellt, das gültige Passwort erforderlich sind, um die Installation der Software und der Treiber vorzunehmen.

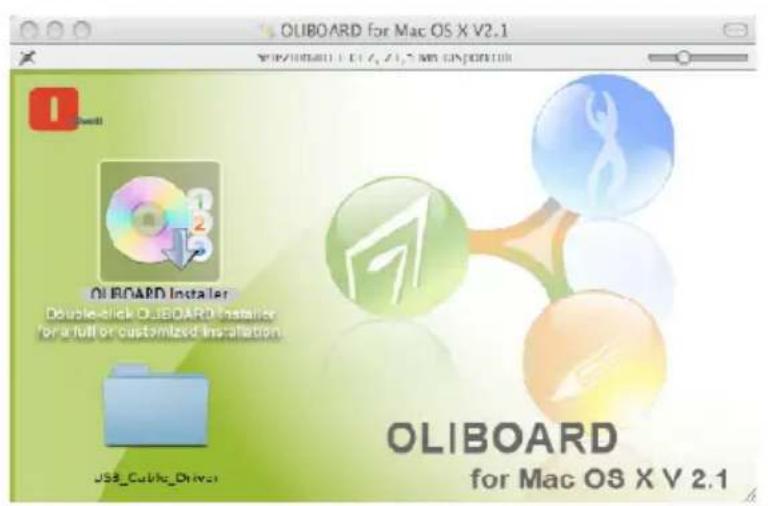

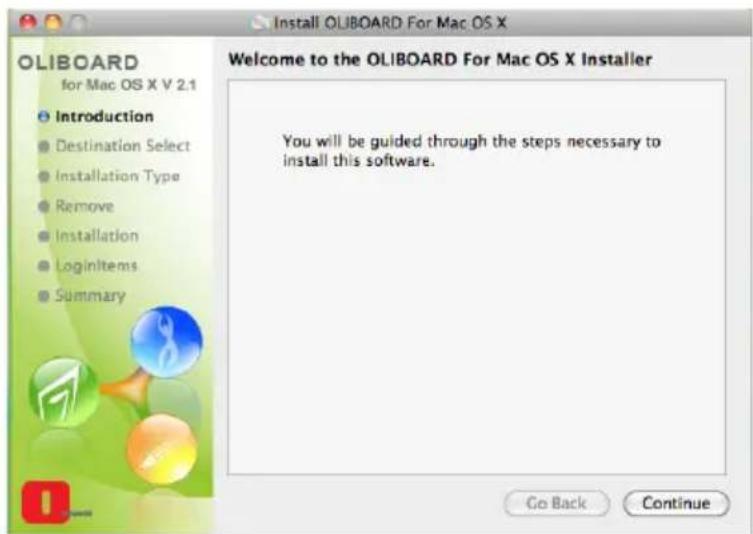

INSTALLATION DER OLIBOARD SOFTWARE

1. Legen Sie die CD mit der Oliboard-Software für MAC ein. Das USB-Kabel der Tafel noch nicht anschließen.

1. Klicken Sie auf "Oliboard installieren".

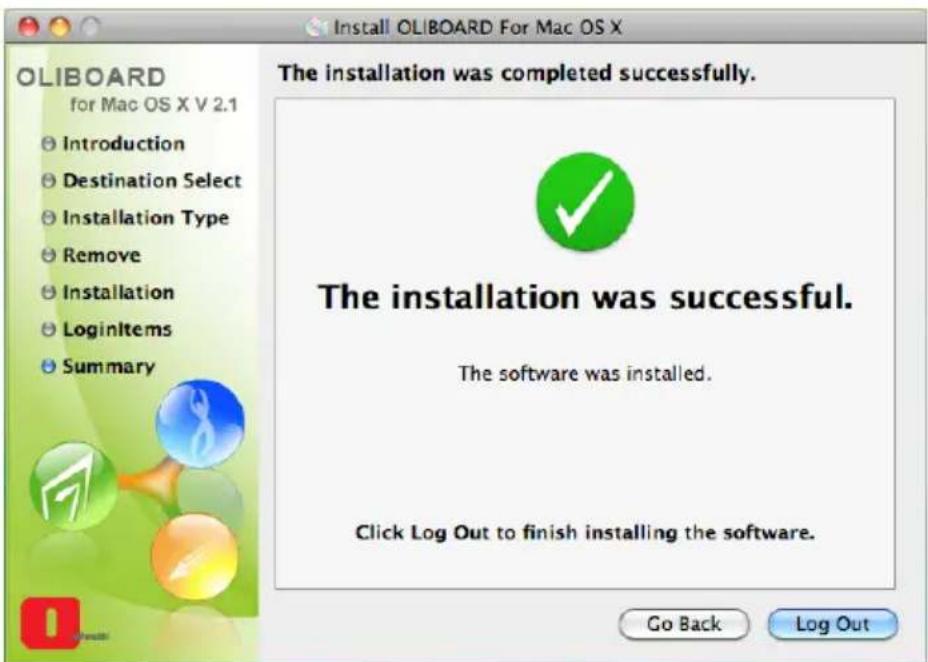

1. Klicken Sie auf "Weiter" und befolgen Sie die Bildschirmanweisungen, bis die Installation abgeschlossen ist.

An dieser Stelle muss der Software-Treiber des USB-Kabels installiert werden.

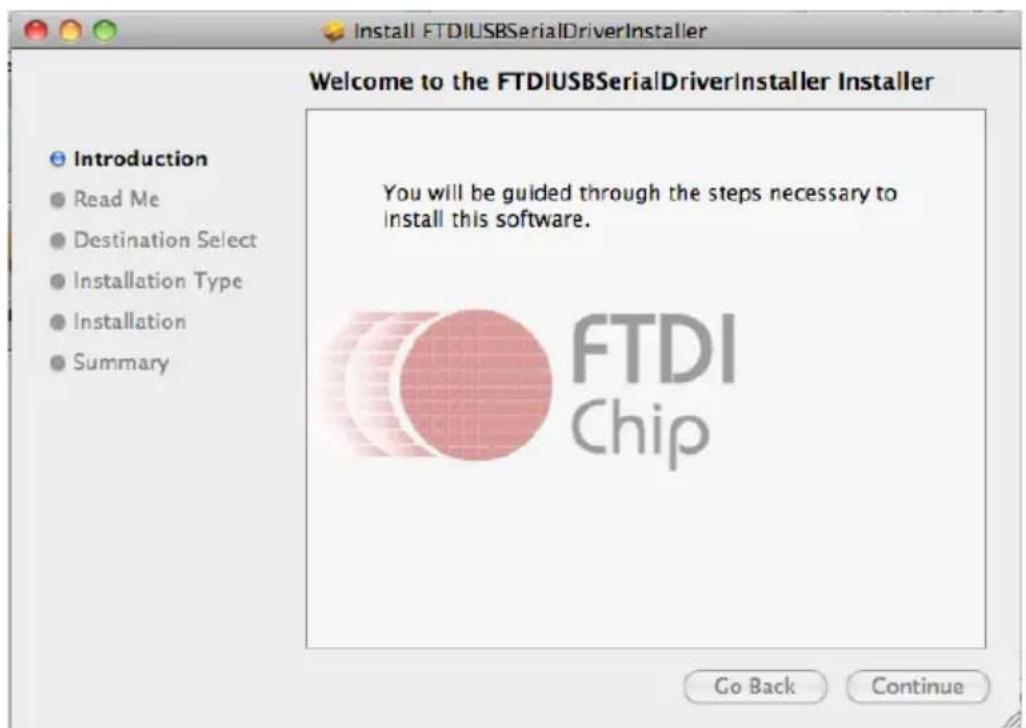

SOFTWARE-TREIBER DES USB-KABELS INSTALLIEREN

Kehren Sie zum Hauptinstallationsfenster zurück und klicken Sie darauf, um ins Verzeichnis "USB_Cable_Driver" zu kommen. Sie haben dann Zugriff auf das Verzeichnis FTDI Treiber, in dem zwei Treiber für die Installation bereitstehen:

• FTDIUSBSerialDriver_10_3.dmg (für Betriebssystem MAC 10.3)
• FTDIUSBSerialDriver_10_4_10_5_10_6.dmg, (für Betriebssystem MAC 10.4, 10.5 und 10.6)

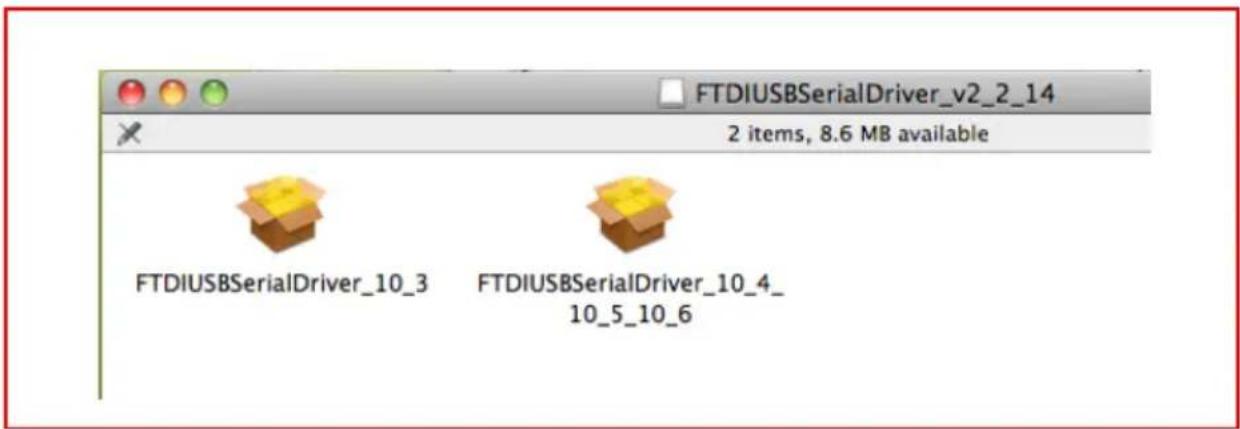

Um die Installation zu starten, klicken Sie zweimal auf den zu installierenden Treiber.

FTDIUSBSerialDriver_v2_2_14 2 items, 8.6 MB available FTDIUSBSerialDriver_10_3 FTDIUSBSerialDriver_10_4_ 10_5_10_6

Befolgen Sie dann die Bildschirmanweisungen.

Wählen Sie die Oliboard-Software unter “Anwendungen”, klicken Sie dann auf “Deinstallieren”, um den Deinstallationsvorgang der Software zu starten und bestätigen Sie die Deinstallation.

1. Klicken Sie auf "JA", um die Deinstallation der Software zu starten.

SOFTWARE STARTEN

Bevor die Software aufgerufen wird, muss zuerst der Software-Treiber der Tafel gestartet werden und dann, wenn nötig, die Kalibrierung vorgenommen werden, danach die Software der Tafel starten.

Oliboard Treiber starten

1. Schließen Sie das USB-Kabel der Tafel am Rechner an. Klicken Sie auf "System" → "Anwendungen" → "Oliboard Software" → "Treiber" → "V2.1" → "Oliboard Treiber", um den Oliboard Treiber zu aktivieren.

2. Nach dem Start des Oliboard Treibers, erscheint das entsprechende Treiber-Icon auf dem Desktop:

1. Beim Starten der Treiber wird automatisch geprüft, ob die Tafel korrekt angeschlossen ist. Wenn eine Fehlermeldung erscheint, prüfen Sie die Steckverbindungen zwischen Tafel und Rechner. Klicken Sie dann auf das Treiber-Icon und wählen Sie die Option "Erneut anschließen" im Aufklappmenü "Einstellungen".

HINWEIS: Nach der Installation des Treibers, wird er beim nächsten Einschalten des Rechners automatisch gestartet. Wird der Rechner oft von der Tafel getrennt, sollte die automatische Ausführung deaktiviert werden (klicken Sie dafür mit der rechten Maustaste auf das Treiber-Icon und deaktivieren Sie die Option Treiber aktivieren beim Anmelden).

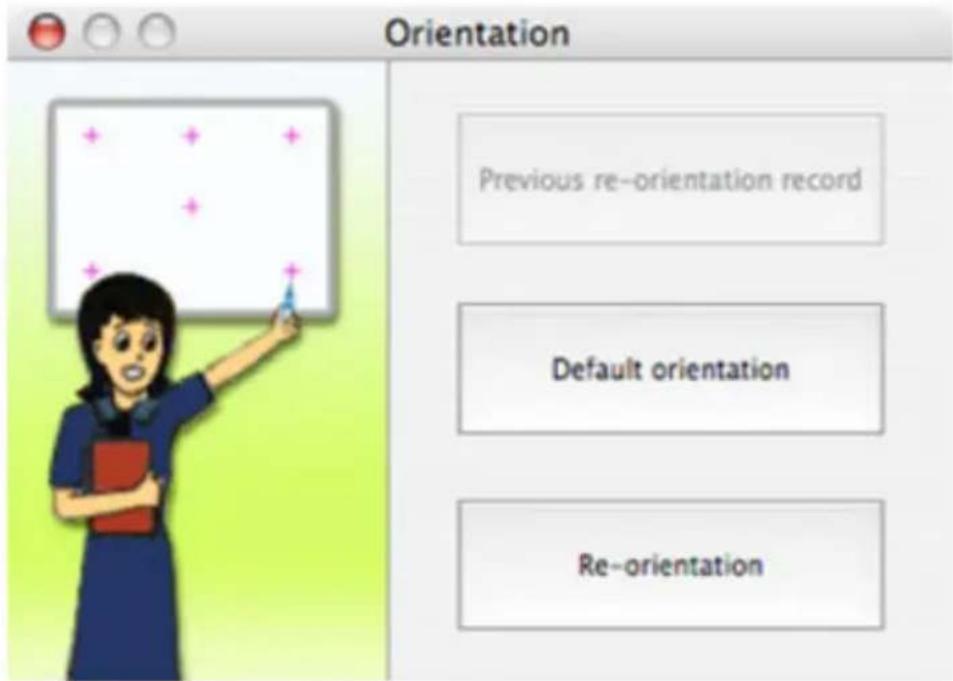

Kalibrierung der interaktiven Tafel

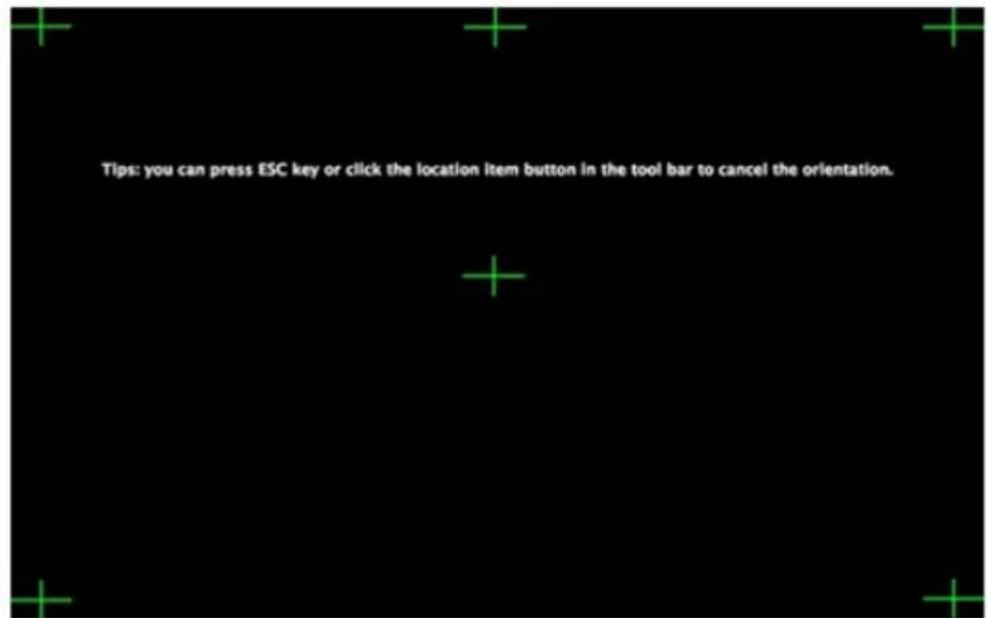

Mit dieser Funktion kann das Bild, das auf die Tafel projiziert wird, ausgerichtet werden.

1. Klicken Sie auf das Treiber-Icon, wählen Sie im Aufklappmenü "Kalibrierung" und wählen Sie dann die gewünschte Kalibrierung (siehe Anweisungshinweis am Ende dieses Abschnitts).

HINWEIS: Der Kalibrierungsvorgang kann auch mit der dafür vorgesehenen Taste im oberen Bereich des Funktionsfeldes auf der Tafel aktiviert werden.

1. Klicken Sie mit der linken Maustaste auf "Neu Kalibrierung", um das Kalibrierungsfenster zu öffnen. Klicken Sie mit dem elektronischen Stift in die Mitte des blinkenden Kreuzes "+" auf der Tafel. Wiederholen Sie dann diese Bedienschritte für die anderen Kalibrierungspunkte (insgesamt sind es sechs) und achten Sie darauf den elektronischen Stift genau in die Mitte des blinkenden Kreuzes zu setzen.

ANWEISUNG: Wählen Sie "Neu Kalibrierung" bei der Erstinstallation des

Oliboard Treibers oder, wenn die Position des Projektors oder der interaktiven Tafel oder der Anzeigemodus geändert wurde (z.B. Bildgröße oder Auflösung).

Um eine schnelle Neu-Kalibrierung auszuführen, können Sie

"Aufgezeichnete vorherige Kalibrierung" wählen, wenn nach der letzten Benutzung keine Änderungen vorgenommen wurden.

Wird keine exakte Kalibrierung benötigt, wählen Sie "Standard-Kalibrierung".

Anwendungssoftware der Tafel starten

1. Klicken Sie auf "System" → "Anwendungen" → "Oliboard Software" → "Software" → "Oliboard", um die Anwendung zu starten.
2. Es erscheint ein Zugangsfenster, in dem der Benutzername und das Passwort eingegeben werden können. Um die Software mit dem voreingestellten Benutzerkonto zu starten, klicken Sie einfach auf die Schaltfläche "Anmelden", ohne Daten einzugeben; Sie können auch Ihr persönliches Benutzerkonto eingeben. Wenn ein persönliches Benutzerkonto verwendet wird, kann der Benutzer die Hilfsmittelleiste, die Stammdaten und die Vorlagen personalisieren.

HINWEIS: Um die Software starten zu können, muss der Oliboard-Treiber aktiviert und die Tafel korrekt am Rechner angeschlossen sein.

Die Anwendung wird wie folgt angezeigt:

OLIBOARD File Edit View Insert Format Draw Tool Network Skin Window Help 周二 上午9:22 Update 1 10-8-17 9:22:46 Resource Attachment Autohide

HINWEIS: Für die Bedienung der Software, siehe die Anweisungen in der Online-Hilfe.

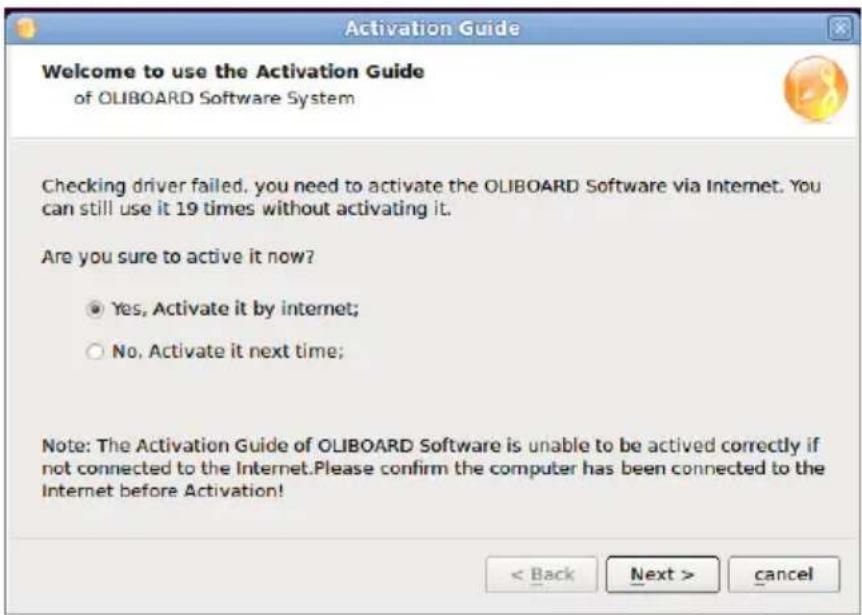

SOFTWARE REGISTRIEREN

Beim ersten Starten der Oliboard-Software auf einem nicht an der Tafel angeschlossenen Rechner, werden Sie aufgefordert die Software zu registrieren.

Die Registrierung kann sofort oder später erfolgen.

Wenn die Anzahl der ohne Registrierung zulässigen Aufrufe erreicht ist, muss die Software deinstalliert werden.

Für die Registrierung der Software benötigen Sie einen Internet-Zugang und der Aktivierungscode (im Regelfall auf der mitgelieferten CD-ROM enthalten) muss eingegeben werden.

HINWEIS: Die Registrierung der Software ist nicht erforderlich, wenn die Tafel am Rechner angeschlossen ist.

PROBLEMBEHEBUNG

1. Erscheint die Meldung "OLIBOARD-Verbindung fehlgeschlagen, das Programm kann nicht fortgesetzt werden!", prüfen Sie die Steckverbindungen zwischen Tafel und Rechner.

2. Prüfen Sie, ob das Spezialkabel für den Anschluss der Tafel benutzt wurde und, ob das Kabel korrekt angeschlossen ist.

3. Prüfen Sie, ob die Tafel eingeschaltet ist (die rote Kontrollanzeige, rechts auf der Rückseite muss leuchten).
4. Prüfen Sie, ob der Software-Treiber der Tafel aktiviert ist.
5. Prüfen Sie, ob der Software-Treiber des USB-Kabels korrekt installiert wurde (siehe Hinweis im Abschnitt USB-Treiber-Installation).

6. Erscheint diese Meldung, wenn der Rechner nicht an der Tafel angeschlossen ist, stellen Sie sicher, dass die "Autostart" Einstellung des Oliboard Treibers deaktiviert wurde (klicken Sie auf das Icon, um die Funktion zu deaktivieren).

7. Beim Starten der Software erscheint die Meldung "Fehler beim Laden der Datei XML".

Prüfen Sie die Version des Internet Explorers. Aktualisieren Sie auf die Version 6.0, wenn die Version 5.0 oder eine ältere Version derzeit im Einsatz ist.

1. Man kann nur in einigen Bereichen der Tafel schreiben.

Kalibrieren Sie die Tafel.

1. Beim Kalibrieren der Tafel werden einige Kalibrierungspunkte nicht gefunden.

Prüfen Sie, ob die seitliche Abweichung und das senkrechte Offset des Projektors korrekt sind. Vergewissern Sie sich, dass der gesamte Inhalt des Rechnerbildschirms vollständig auf die Tafel projiziert werden kann.

1. Der elektronische Stift schreibt nicht einwandfrei.

2. Prüfen Sie, welche Software-Betriebsart gerade aktiviert ist. Die Schreibfunktion kann nur im Zeichnungs- oder Notizenmodus verwendet werden, im Steuerungsmodus ist diese Funktion nicht aktiv.

3. Drücken Sie beim Schreiben nicht auf den Knopf des elektronischen Stiftes.
   • Halten Sie die Spitze des elektronischen Stiftes senkrecht zur Tafel.
4. Drücken Sie den elektronischen Stift nicht fest auf.

5. Prüfen Sie, ob die Batterie leer ist und ersetzen Sie sie ggf. mit einer Neuen.

6. Wie wird die Oliboard-Software beendet?

• Klicken Sie im "Steuerungsmodus"

auf das runde Bedienfeld und enden“.

klicken Sie dann im Aufklappmenü auf "Beenden".

• Alternativ dazu klicken Sie auf "Datei" (im Hauptmenü), dann auf

"Beenden" oder klicken Sie in der Hilfsmittelleiste auf das Oliboard-Icon und klicken Sie dann bei entsprechender Aufforderung auf "Beenden".

1. Warum ist das projizierte Bild trapezförmig? Warum muss das eingestellt werden und wie wird das gemacht?

- Es ist möglich, dass der Projektor waagrecht nicht exakt ausgerichtet ist (z.B. die Vorderseite steht höher als der hintere Bereich oder umgekehrt) und demzufolge erscheint das projizierte Bild trapezförmig.

- Ein trapezförmiges Bild ist ein verzerrtes Bild und muss eingestellt werden, bis eine normale Projektion erfolgt.

- Im Regelfall kann das Bild eingestellt werden, indem eine Fernbedienung verwendet wird oder die Höhe des Projektors geändert wird. Für nähere Informationen schlagen Sie in der mit dem Projektor mitgelieferten Bedienungsanleitung nach.

8. Welche Art von Projektor kann für die interaktive Tafel verwendet werden?

Der Projektor muss die folgenden drei Anforderungen erfüllen:

• es muss ein Frontprojektor sein;
• er muss die Auflösung des Rechners unterstützen;
- er muss eine Mindestlichtstärke von über 500 Lumen haben. Für die Ermittlung der genauen Lichtstärke ist die Raumgröße zu berücksichtigen.

9. Was kann man tun, wenn mit einem nicht löschbaren Farbstift auf die Tafel geschrieben wurde?

Verwenden Sie niemals Farbstifte, um auf die Tafel zu schreiben! Sollte dies jedoch passiert sein, reinigen Sie die Tafel vorsichtig mit in Alkohol getränkter Watte.

10. Wie wird das Tafelfeld gereinigt?

Reinigen Sie die Tafel, indem Sie sie vorsichtig mit einem angefeuchteten Tuch abwischen.

VORSICHT: Das Tuch immer fest auswringen, damit kein Wasser in die Tafel eindringen kann.

11. Warum können die Netztwerkfunktionen nicht benutzt werden?

• Wenn bei der Konfiguration die Funktion "Zweitstift" ausgewählt wurde, ist die Netzwerkfunktion nicht verfügbar.
• Klicken Sie auf "Rundes Bedienfeld" → "Option", um die Einstellung der Zweitstift-Funktion zu ändern, wenn Sie die Netzwerkfunktion nutzen möchten.

Beabsichtigte Leerseite

OLIBOARD

LAVAGNE INTERATTIVE

RICHTLINIE 2002/96/CE FÜR DIE BEHANDLUNG, SAMMLUNG, WIEDERVERWERTUNG UND ENTSORGUNG VON ELEKTRO- UND ELEKTRONIK ALTGERÄTEN UND DEREN BESTANDTEILE

1. FÜR DIE LÄNDER DER EUROPÄISCHEN UNION (EG)

Es ist verboten, jede Art von Elektro- und Elektronik-Altgeräten als unsortierten Siedlungsabfall zu entsorgen: es ist Pflicht, diese separat zu sammeln.

Das Abladen dieser Geräte an Orten, die nicht speziell dafür vorgesehen und autorisiert sind, kann gefährliche Auswirkungen für Umwelt und Gesundheit haben.

Widerrechtliche Vorgehensweisen unterliegen den Sanktionen und Maßnahmen laut Gesetz.

UM UNSERE GERÄTE ORDNUNGSGEMÄß ZU ENTSORGEN, KÖNNEN SIE:

a) Sich an die örtliche Behörde wenden, die Ihnen praktische Auskünfte und Informationen für die ordnungsgemäße Verwaltung der Abfälle liefert, beispielsweise: Ort und Zeit der Sammelstation etc.
b) Beim Neukauf eines unserer Geräte ein benutztes Gerät, das dem neu gekauften entspricht, an unseren Wiederverkäufer zurückgeben.

Das durchkreuzte Symbol auf dem Gerät bedeutet, dass:

• Nach Ableben des Gerätes, dieses in ausgerüstete Sammelzentren gebracht werden und separat von Siedlungsabfällen behandelt werden muss;
• Olivetti die Aktivierung der Behandlungs-, Sammel-, Wiederverwertungs- und Entsorgungsprozedur der Geräte in Konformität mit der Richtlinie 2002/96/CE (u. folg.mod.) garantiert.

2. FÜR DIE ANDEREN LÄNDER (NICHT-EG-STAATEN)

Das Behandeln, Sammeln, Wiederverwerten und Entsorgen von Elektro- und Elektronik-Altgeräten muss nach den geltenden Vorschriften des jeweiligen Landes erfolgen.

DIRETTIVA 2002/96/CE SUL TRATTAMENTO, RACCOLTA, RICICLAGGIO E SMALTIMENTO DI APPARECCHIATURE ELETTRICHE ED ELETTRONICHE E LORO COMPONENTI

1. PER I PAESI DELL'UNIONE EUROPEA (UE)

Für alle Länder der Europäischen Union sowie die Länder, in denen die getrennte Hausmüllsammlung erfolgt

Dieses Symbol, das auf den Batterien bzw. Akkus, auf deren Verpackung oder in deren Unterlagen erscheint, bedeutet, dass die mitgelieferten Batterien oder Akkus nicht gemeinsam mit den Siedlungsabfällen entsorgt werden dürfen sondern getrennt gesammelt, d.h. zu einem der Sammelzentren gebracht werden müssen, die für die Wiederverwertung ausgerüstet sind. Eine nicht fachgerechte Entsorgung kann gefährliche Auswirkungen auf die Umwelt und die allgemeine Gesundheit haben.

Erscheinen die chemischen Symbole Hg (Quecksilber), Cd (Kadmium), Pb (Blei) heißt das, dass die Batterie bzw. das Akku diese Substanz in höherem

DIRETTIVA 2006/66/CE RELATIVA A PILE E ACCUMULATORI E AI RIFIUTI DI PILE E ACCUMULATORI

INFORMAZIONI
