Produkttyp	Induktionskochfeld mit integrierter Dunstabzugshaube
Marke	Whirlpool
Modell	WVH 92 K F KIT
Abmessungen (HxBxT)	22,3 x 83 x 51,5 cm
Stromversorgung	220-240 V, 50/60 Hz, max. Leistung 7,4 kW
Anzahl der Kochzonen	4
Zonentyp	Induktion
Hauptfunktionen	Power Booster, Automatisches Aufheizen, Temperaturmanager, Pause, Timer, Tastensperre, Leistungsbegrenzung
Leistungsstufen	9 Stufen + Power Booster
Integrierte Dunstabzugshaube	3 Stufen + 2 Power Booster, Abluft- oder Umluftbetrieb
Filter	Waschbarer Fettfilter (1x/Monat), regenerierbarer Aktivkohle-/Keramikfilter (alle 2-3 Monate)
Timer	Autonom (bis zu 1h59) und pro Kochzone
Tastensperre	Funktion Tastensperre
Sicherheit	Topferkennung, Sicherheitsabschaltung, Restwärmeanzeige
Reinigung	Glasoberfläche: weiches Tuch und spezielles Reinigungsmittel; herausnehmbare untere Schale für vollständige Reinigung
Reparierbarkeit	Whirlpool autorisierter Kundendienst, Ersatzteile über den Hersteller erhältlich
Weitere Informationen	Bedienungsanleitung verfügbar auf docs.whirlpool.eu oder per QR-Code

Häufig gestellte Fragen - WVH 92 K F KIT WHIRLPOOL

Welche Arten von Töpfen auf einem Induktionskochfeld verwenden?

Verwenden Sie nur Töpfe mit magnetischem Boden (mit einem Magneten testen). Der Boden muss flach sein und einen zur Zone passenden Durchmesser haben. Vermeiden Sie Behälter aus Glas, Aluminium oder Kupfer ohne magnetischen Boden.

Wie installiere ich das Kochfeld?

Die Installation muss von einem qualifizierten Techniker durchgeführt werden. Beachten Sie die Einbaumaße (Arbeitsplattenstärke 2-6 cm), die Mindestabstände (5 cm vorne, 4 cm Seiten, 50 cm oben). Verwenden Sie den mitgelieferten Kleber und die Befestigungen.

Wie schließe ich das Kochfeld elektrisch an?

Trennen Sie das Gerät vom Netz. Der Anschluss muss von einem Elektriker durchgeführt werden. Verwenden Sie ein Kabel mit mindestens 2,5 mm² (bis 7,2 kW) oder 4 mm² (darüber). Erdung ist erforderlich. Kein Verlängerungskabel verwenden.

Wie aktiviere ich die Power-Booster-Funktion?

Drücken Sie den Auswahlbalken über Stufe 9. Das Symbol P wird angezeigt. Der Booster bleibt 5 Minuten aktiv (außer vordere Zonen, ohne Begrenzung). Zum Deaktivieren reduzieren Sie die Stufe.

Wie verwende ich die integrierte Dunstabzugshaube?

Schalten Sie das Kochfeld ein, dann drücken Sie die Auswahltaste für die Dunstabzugshaube. Verwenden Sie den Balken zum Einstellen der Geschwindigkeit (3 Stufen + 2 Booster). Aktivieren Sie den Automatikmodus durch Drücken der Taste A. Die Haube passt die Geschwindigkeit an den Kochvorgang an.

Wie reinige ich die Filter der Dunstabzugshaube?

Der Fettfilter wird einmal im Monat von Hand oder in der Spülmaschine (Kurzprogramm, niedrige Temperatur) gereinigt. Der Aktivkohle-/Keramikfilter wird alle 2-3 Monate im Ofen bei 200°C für 45 Minuten regeneriert.

Was tun bei Fehlercode E2, E3 oder E5?

E2: Innentemperatur zu hoch – warten Sie auf Abkühlung. E3: Ungeeigneter Behälter – nehmen Sie den Topf weg. E5: Kommunikationsproblem – trennen Sie das Gerät und überprüfen Sie die Verkabelung. Bei anderen Codes wenden Sie sich an den technischen Kundendienst.

Wie stelle ich die Leistungsbegrenzung ein?

Schalten Sie das Kochfeld aus, dann halten Sie innerhalb von 2 Minuten nach dem Anschließen die Taste A und drücken Sie alle Zonen gegen den Uhrzeigersinn. Wählen Sie mit dem Balken die maximale Leistung (0=7,4 kW, 1=4,5 kW, 2=3,1 kW). Bestätigen Sie durch 2 Sekunden Drücken der Ein-/Aus-Taste.

Wie verwende ich den Timer?

Für den autonomen Timer: Drücken Sie die dafür vorgesehene Taste, stellen Sie die Dauer mit +/- ein, warten Sie 10 Sekunden. Für den Zonentimer: Wählen Sie die Zone, drücken Sie die Timertaste, stellen Sie die Dauer ein. Die Zone schaltet sich nach Ablauf des Countdowns automatisch aus.

Wie verriegele ich die Bedienelemente?

Drücken Sie die Taste Key Lock (Schloss), um die Einstellungen zu sperren. Wiederholen Sie den Vorgang zum Entsperren. Die aktuellen Funktionen bleiben aktiv.

BEDIENUNGSANLEITUNG WVH 92 K F KIT WHIRLPOOL

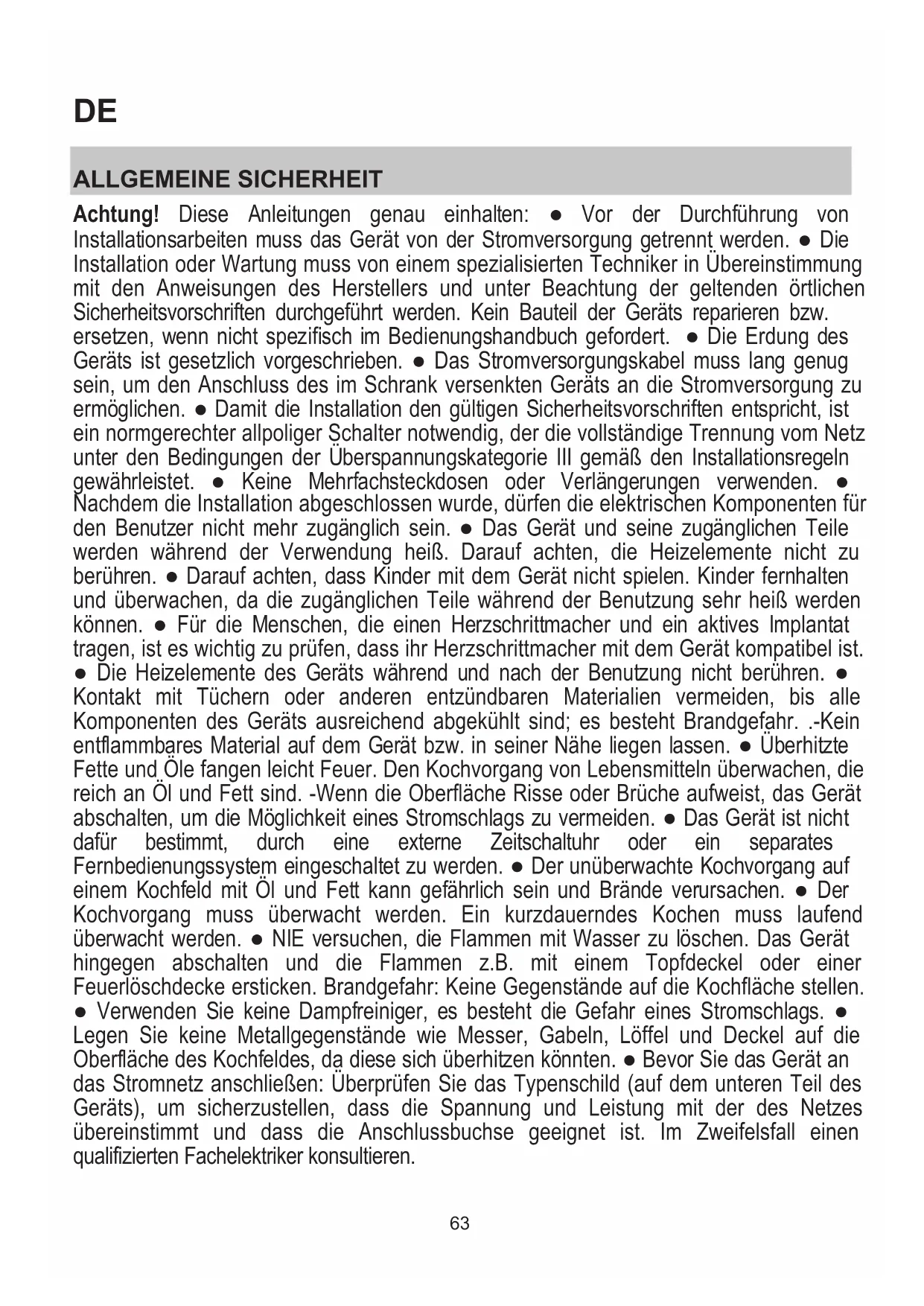

ALLGEMEINE SICHERHEIT

Achtung! These Anleitungen都认为 einhalten: Vor der Durchführung von Installationsarbeiten muss das Gerät von der Stromversorgung getrennt werden. Die Installation oder Wartung muss von einem spezialisierten Techniker in Übereinstimmung mit den Anweisungen des Herstellers und unter Beachtung der geltenden örtlichen Sicherheitsvorschriften durchgeführt werden. Kein Bauteil der Geräts reparieren bzw. ersetzen, wenn nicht spezifisch im Bedienungshandbuch gefordert. Die Erdung des Geräts ist gesetzlich vorgeschreiben. Das Stromversorgungskabel muss lang genug sein, um den Anschluss des im Schrank versenkten Geräts an die Stromversorgung zu ermögen. Damit die Installation den gültigen Sicherheitsvorschriften entspricht, ist ein normgerechter allpoliger Schalter notwendig, der die vollständige Trennung vom Netz unter den Bedingungen der Überspannungskategorie III gemäß den Installationsregeln gewährleistet. Keine Mehrfachsteckdosen oder Verlängerungen verwenden. Nach dem Installation abgeschlossen wurde, dürfen die elektrischen Komponenten für den Benutzer nicht mehr zugänglich sein. Das Gerät und seine zugänglichen Teile werden während der Verwendung besteht. Darauf achten, die Heizelemente nicht zu berühren. Darauf achten, dass Kinder mit dem Gerät nicht玩游戏. Kinder fernhalten und überwachen, da die zugänglichen Teile während der Benutzung sehr heißt werden konnen. Für die Menschen, die einen Herzschrittmacher und ein aktives Implantat/TRagen, ist es wichtig zu prufen, dass ihr Herzschrittmacher mit dem Gerät kompatibel ist. Die Heizelemente des Geräts während und nach der Benutzung nicht berühren. Kontakt mit Tüchern oder anderen entzündbaren Materialien vermeiden, bis alle Komponenten des Geräts ausreichend abgekühlt sind; es besteht Brandgefahr. -Kein entflammbares Material auf dem Gerät bzw. in seiner Höhe liegen halten. Überhützte Fette und Ole fangen leicht Feuer. Den Kochvorgang von Lebensmitteln überwachen, die reich an Öl und Fett sind. -Wenn die Oberfläche Risse oder Brüche aufweist, das Gerät abschalten, um die Möglichkeit eines Stromschlags zu vermeiden. Das Gerät ist nicht davon bestimmt, durch eine externe Zeitschaltuhr oder ein separates Fernbedienungssystem eingeschaltet zu werden. Der unüberwachte Kochvorgang auf einem Kochfeld mit Öl und Fett kann gefährlich sein und Brände verursichen. Der Kochvorgang muss überwacht werden. Ein kurzdauerndes Kochen muss laufend überwacht werden. NIE versuchen, die Flammen mit Wasser zu Löschen. Das Gerät hingegen abschalten und die Flammen z.B. mit einem Topdeckel oder einer Feuerloschdecke ersticken. Brandgefahr: Keine Gegenstände auf die Kochfläche sollen. Verwenden Sie keine Dampfreiniger, es besteht die Gefahr eines Stromschags. Legen Sie keine Metallgegenstände wie Messer, Gabeln, Löffel und Deckel auf die Oberfläche des Kochfeldes, da diese sich überhitzen konnen. Bevor Sie das Gerät an das Stromnetz anschließen: Überprüfen Sie das Typenschild (auf dem unteren Teil des Geräts), um sicherzustellen, dass die Spannung und Leistung mit der des Netzes übereinstimmt und dass die Anschlussbuchse geeignet ist. Im Zweifelsfall einen qualifizierten Fachelektriker konsultieren.

Wichtig: • Das Kochfeld nach der Benutzung mit seiner Steuervorrichtung abschalten und sich nie auf dem Topfuhler verlassen. • Die Austritte von Flüssigkeiten vermeiden. Daher soll die Wärmerzeugung zum Kochen oder Aufwärmen von Flüssigkeiten abgesenkt werden. • Die Heizelemente mit leeren Töpfen und Pfaffen oder ohne Behälter Nie eingeschaltet lassen. • Wenn Sie mit dem Kochen fertig sind, schalten Sie die entsprechende Kochzone aus. • Verwendten Sie niemals Alufolie zum Kochen und legen Sie niemals aluminiumverpackte Produkte direkt auf. Das Aluminium wurde schmelzen und darüber Ihr Gerät unwiderruflich beschädigen. • Niemals eine Konserven• oder Blechdose erhitzen, ohne sie vorher geöffnet zu haben: Sie konnte explodieren! These Warning gilt für alle anderen Sorten von Kochfeldern. • Die Benutzung einer hohen Leistung wie die Booster-Funktion eignet sich nicht zum Aufwärmen von einem Flüssigkeiten, wie z.B. das Bratöl. Überhöhte Wärme konnte gefährlich sein. In diesen Fällen wird die Benutzung einer niedrigeren Leistung empfohlen. • Die Behälter muss direkt auf das Kochfeld gestellt werden und zentriert sein. Auf keinen Fall dürfen andere Gegenstände zwischen Herd und Kochfeld eingesetzt werden. • Bei hohen Temperaturen sentk das Gerät die Leistungsstufe der Kochbereiche automatisch ab. • Vor jeglichem Reinigungsa oder Wartungseingriff das Gerät von der Stromversorgung durch Ausstecken des Steckers oder durch Abschalten des Hauptschalters der Wohnung trennen. • Bei allen Vorgängen der Installation und Wartung Arbeitshandschuhe verwenden. • Das Gerät darv von Kindern ab dem Alter von 8 Jahren und von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder ohne Erfahrung oder notwendige Kenntnisse benutzt werden, wenn sie beaufsichtigt werden oder vorher Anweisungen zur sicheren Verwendung des Gerats und zum Verständnis der damit verbundenen Gefahren erhalten haben. • Kinder muss beaufsichtigt werden, um Sicherzustellen, dass sie nicht mit dem Gerät speien. • Die Reinigung und Wartung darv nicht von Kindern ohne Aufsicht ausgewührt werden. • Wenn das Gerät zusammen mit anderen Geräten mit Gasverbrennung oder anderen Brennstoffen verwendet wird, muss für eine ausreichende Belüftung des Raums gesorgt werden. • Das Gerät muss regelmäßig (MINDESTENS EINMAL PRO MONAT)innen und außer gereinigt werden; die Wartungsanweisungen müssen trotzem beachtet werden. • Die Nichteinhaltung der Reinigungsrichtlinien des Gerätes und des Austauschs und der Reinigung der Filter führt zu einem Brandrisiko. • Flammbieren ist absolut verboten. • Der Einsatz der freien Flamme ist für die Filter schädlich und kann zu branden führen, es muss daher in jedem Fall vermieden werden. • Das Frittieren muss unter Kontrolle durchgeführt werden, um zu verhindern, dass sich überhitztes Öl entzündet. • ACHTUNG: Wenn das Kochfeld eingeschaltet ist, konnen die zugänglichen Teile des Geräts heißt werden. • Achtung! Das Gerät nicht an das Stromnetz anschlossen, solange die Installation nicht vollkommen abgeschlüssen ist. • Hinsichtlich der technischen und Sicherheitsstechnischen Maßnahmen zur Ableitung der Dämpfe sind die Vorschriften der zuständigen ortlichen Behörden strikt einzuhalten. • Die angesaugte Luft darv nicht in einen Kanal geleitet werden, der für die Abführung der Rauchgase von Geräten, die mit Gas oder anderen Brennstoffen betrieben werden, verwendet wird. • Ohne korrekt montiertem Gitter darv das Gerät nicht verwendet werden! • Zur Installation nur die mit dem Gerät mitgelieferten Befestigungsschrauben verwenden. Sollte diese nicht

vorhanden sein, müssen geeignete Schrauben gekauft werden. Die korrekte Länge für die Schrauben, die in der Installationsanleitung angegeben sind, verwenden. • Wenn gleichzeitig diesen Gerät und andere Geräte verwendet werden, die nicht mittels Strom versorgt werden, damit der Unterdruck im Raum 4 Pa (4 × 10-5 bar) nicht überschreiben. • Es ist wichtig,这点es Handbuch aufzubewahren, damit Sie es jederzeit einsehen können. Bei einem Verkauf, einer Übergabe oder einem Umzug soll sichergestellt werden, dass das Handbuch mit dem Produkt bleibt.

Im Zuge der Installation mussen Sie sicherstellen, dass das Gerät das Netzkabel nicht beschädigt - Brand- bzw. Stromschlagrisiko.

Verwenden Sie das Gerät nicht, wenn Sie nass oder barfußig sind. Nehmen Sie das Gerät erst nach der vollständigen Installation in Betrieb.

Verwenden Sie das Gerät nicht, wenn das Netzkabel oder der Stecker beschädigt sind, das Gerät nicht ordnungsgemäß Funktioniert oder wenn es beschädigt oder heruntergefallen ist.

Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem Kundendienst oder einer qualifizierten Person durch ein gleichwertiges ersetzt werden, um eine Gefährdung durch Stromschlag zu vermeiden.

Das Gerät muss von zwei oder mehreren Personen bewegt und installiert werden - Verletzungsrisiko.

Halten Sie Kinder vom Installationsort fern.

Nach Abschluss der Installationsarbeiten müssen die Verpackungsabfälle (Plastik, Styroporteile usw.) außerhalb der Reichweite von Kindern aufbewahrt werden - Erstickungsgefahr.

Kleinkinder (0-3 Jahre) mussen vom Gerät ferngehalten werden. Kinder (3-8 Jahre) mussen vom Gerät ferngehalten oder stetig überwacht werden.

Dieses Gerät ist nicht für professionellen Gebrauch bestimmt. Verwenden Sie das Gerät nich im Außenbereich.

Die in thisem Handbuch aufgeführten Anleitungen mussen streng eingehalten werden. Es wird für allfällige Zwischenfälle, Schaden und Brände im Gerät nicht gehaftet, die aus der Nichteinhaltung der in thisem Handbuch aufgeführten Anleitungen stammen. Das Gerät ist ausschließlich für den tatsächlichen Gebrauch zum Kochen von Lebensmitteln und zum Absaugen von Dämpfen aus dem Kochvorgang selbst bestimmt. Andere Verwendungen (wie z.B. die Raumheizung) sind verboten. Der Hersteller leht jegliche Haftung für Missbrauche oder fehlerhafte Einstellungen der Steuerelemente ab.

Das Gerät kann von den Zeichnungen in dieser Broschüre abweichen, die Gebrauchs-, Wartungs- und Installationsanweisungen bleiben jedoch unverändert.

① Lesen Sie die Anleitung sorgfältig durch: Es gibt wichtige Informationen zur Installation, zum Gebrauch und zur Sicherheit.
① Nehmen Sie keine elektrischen Änderungen am Gerat vor.
1 Prufen Sie vor der Installation des Gerats, dass alle Komponenten nicht beschadigt sind. Sollen Beschädigungen vorhanden sein, den Handler kontaktieren und die Installation nicht fortsetzen.
1 Prufen Sie vor der Installation die Integrität des Geräts. Sollen Beschädigungen vorhanden sein, den Handler kontaktieren und die Installation nicht fortsetzen.

Anmerkung: Die mit (^*) gekennzeichnete Details sind Optionszubehore, die nur mit einigen Modellen mitgeliefert werden, oder die nicht mitgeliefert und gekauft werden müssen.

BEFESTIGUNG

• Die elektrische und mechanische Installation muss vom Fachpersonal durchgeführt werden.

Das Gerät ist für den Einbau in eine 2-6 cm dicke Arbeitsplatte vorgesehen, bei TOP-Installation; 2,5-6 cm bei FLUSH-Installation.

Der Mindestabstand zwischen dem Kochfeld und der Wand muss mindestens 5 cm frontal, mindestens 4 cm seitlich und mindestens 50 cm von den oberen Hängeschranken betragen.

Hinweis = Die vorgeschlagenen Abstände sind Richtwerte: Beachten Sie bei der Gestaltung der Räume die Angaben des Kuchenherstellers.

TOP-Installation: (Abb. 1a); FLUSH-Installation: (Abb. 1b)

MONTAGE

Bevor man die Installation beginnt:

• Nach dem Auspacken des Produkts überprüfen Sie, ob es während des Transports nicht beschädigt wurde, und wenden Sie sich bei Problemen an ihren Handlcer oder den Kundendienst, bevor Sie mit der Installation fortfahren.
• Prüfen, dass die Produktabmessungen zum gewährten Installationsbereich passen.
• Prufen, ob sich in der Verpackung mitgeliefertes Material (wie z.B. Beutel mit Schrauben, Garantieblätter usw.) (aus Beförderungsgründen) befindet. Evtl. ist diese herauszunehmen und aufzubewahren.
• Sich auch vergewissern, dass bei dem Installationsbereich eine Stromsteckdose vorhanden ist

Vorbereitung des Mobels zum Einbau:

• Das Produkt darf nicht auf Kuhlern, Geschirrspulern, Herden, Öfen, Waschmaschinen und Trocknermaschinen installiert werden.
• Sümmtliche Schneidearbeiten im Möbel vor dem Einbau des Kochfelds durchführten; Späne und Sagemehl-Rückstände sorgfällig entfern.
• Für die Installation mit Umluft machen Sie am besten eine Öffnung in den Sockel, in die Sie ein normales, im Handel erhältliches Lüftungsgitter einsetzen.

WICHTIG: verwenden Sie einen Einkomponenten-Dichtungskleber (S), der eine Temperaturbestandigkeit von bis zu 250^ aufweist; vor dem Einbau mussen die zu verklebenden Flächen gründlich gereinigt werden, wobei alle Substanzen, welche die Haftung beeinträchtigen konnten (z.B.: Trennmittel, Konservierungsmittel, Fete, Ole, Staub, Reste von alten Klebstoffen usw.), entfernt werden mussen; der Kleber muss gleichmäßig über den gesamten Umfang des Rahmens verteil werden; nach dem Verkleben muss der Kleber etwa 24 Stunden trocknen.

Der einkomponentige Kleb- und Dichtstoff solte nur im Falle der Installation Flush verwendet werden, wobei darauf zu achten ist, dass er wie in Abb. 1B dargestellt angebracht wird.

Be der Montage der Dichtung P ist darauf zu achten, dass sie wie in der Abbildung darestellt richtig positioniert wird:

• Installation TOP: Die Dichtung P muss am Glas befestigt werden Abb. 2A
• Installation Flush - die Dichtung P muss am Möbel befestigt werden.Abb. 2B

Achtung! Wenn die Schrauben und die Befestigungsvorrichtungen nicht gemäß diesen Anleitungen installiert werden, kann es zu elektrischen Risiken kommt.

Anmerkung: Für eine korrekte Installation des Produkts ist es ratsam, die Rohre mit Klebeband mit folgenden Eigenschaften abzudecken:

• elastische Folie aus weichem PVC, mit Klebstoff auf Acrylatbasis
• der DIN EN 60454 entspricht
  -schwerentflammbar
• ausgezeichnete Alterungsbestandigkeit
• beständig gegen Temperaturschwankungen
• bei niedrigen Temperaturen verwendbar

ELEKTRISCHER ANSCHLUSS

Abb.3

• Das Gerät vom Stromnetz trennen. -Die Installation muss von qualifiziertem Fachpersonal vorgenommen werden, das die geltenden Vorschriften in Bezug auf Installation und Sicherheit kennt. - Der Hersteller leht eine Verantwortung gegenüber Personen, Tieren oder Gegenständen im Falle der Nichteinhaltung der in this dem Kapitel aufgeführten Richtlinien ab. - Das Stromkabel muss ausreichend lang sein, um den Ausbau des Kochfelds aus der Arbeitsfläche zu ermögen. - Vergewissern Sie sich, dass die auf dem Serienschild an der Unterseite des Geräts angegebene Spannung mit der des Hauses übereinstimmt, in dem das Gerät installiert wird. - Verwenden Sie keine Veränderungen. - Das Erdungskabel muss 2 cm länger als die anderen Kabel sein. - Wenn das Gerät nicht mit einem Netzkabel ausgestattet ist, verwenden Sie ein Kabel mit einem Mindestleiterquerschnitt von 2,5 mm2 für eine Leistung bis 7200 Watt; für eine höhere Leistung muss es 4 mm2 betragen). - Die Temperatur des Kabels muss an keiner Stelle die Umwelttemperatur um 50^ übersteigen. - Das Gerät ist für den dauerhaften Anschluss an das Stromnetz vorgesehen.

Abb. 3b/3c

Hinweis : Um das Elektrohaushaltsgerät mit dem optionalen einphasigen Anschluss anzuschreiben, muss das vorhandene Kabel abgenommen werden und mit einem anderen Kabeltyp (nicht mitgeliefert) mit den folgenden Spezifikationen ausgetauscht werden :Einphasiger Anschluss :Kabel H05V2V2-F 3G4

Abb. 3a

• Achtung! Bevor man den Stromkreis wieder an das Stromnetz anschließt und seinen ordnungsgemäßen Betrieb überprüft, sich immer vergewissern, dass das Stromkabel ordnungsgemäß montiert wurde. - Achtung! Der Austausch des Verbindungskabels muss von dem autorisierten technischen Kundendienst oder einer Person mit ähnlicher Qualification durchgeführt werden.

Hinweis: Das Produkt ist mit einer Leistungsbegrenzungsfunktion ausgestattet, mit der Sie eine maximale Absorptionsschwelle kw einstellen konnen

Die Einstellung muss vorgenommen werden, wenn das Produkt an das Netz angeschlossen oder wieder an das Netz angeschlossen wird (innerhalb der folgenden 2 Minuten). Die Einstellungsssequenz für die Leistungsbegrenzung finds in dieser Handbuch im Abschnitt Betrieb.

BETRIEBSART

Kochen mit Induktion

Das Induktionskochsystem beruht auf dem physikalischen Phenomen der magnetischen Induktion . Das wesentliche Merkmal desses Systems ist die direkte Energieübertragung von dem Energiegenerator an den Topf.

Vorteile:

Wenn Sie diesen mit Elektroherden vergleichen, werden Sie feststellen, dass es:

-性和erist: niedrigere Temperatur auf der Glasoberflache.
- Schneller ist: schnelleres Erhitzen von Gerichten.
- genauer ist: Kochfeld reagiert sofort auf ihre Befehle
- effizienter ist: 90% der aufgenommenen Energie wird in Wärme umgewandelt. Darüber hinaus wird die Wärmeübertragung sofort abgebrochen, sobald Sie die Pflanne von der Oberfläche entfern den und so unnötige Wärmeverluste vermieden.

Kochgeschirr

WICHTIG: Wenn die Töppe nicht die richtige große haben, werden sich die Kochfelder nicht einschalten.

Um den richtigen Durchmesser der Töpfe in Bezug auf jedem einzeln Feld festzustellen,ziehen Sie den illustrierten Teil dieser Gebrauchsanweisung zu Rate.

Abmessung des Kochgeschirrs

Wichtig:

um dauerhafte Schäden an der Oberfläche des Kochfeldes zu vermeiden, verwenden Sie nicht:

• Behälter mit einem zu 100% flachen Boden.
• Metallbehälter mit emailiertem Boden.
• Behalter mit einem rauen Untergrund, um zu verhindern, dass die Oberfläche des Kochfeldes verkratzt wird.
• Stellen Sie niemals heiße Töpfe und Pfannen auf der Oberfläche des Bedienfeldes ab.

Verwenden Sie nur Kochgeschirr, das mit dem Symbol

versehen ist.

Kochgeschirrmaterial

Das Induktionskochverfahren verwendet Magnetismus, um Wärme zu erzeugen. Das Kochgeschirr muss dazu Eiken enthalten. Sie können einfach mit einem Magneten überprüfen, ob eine Pfanne aus magnetischen Material besteht. Kochgeschirr ist ungeeignet, falls Sie keine magnetische Anziehungskraft erkennen können.

Die Benutzung der Abzugshaube

Die Abzugshaube kann entweder im Abluftbetrieb oder im Umluftbetrieb benutzt werden. Abluftbetrieb

Die Dampfe werden nach außer über eine Reihe von Rohrleitungen abgefuhrt (müssen separat gkauft werden).

Das Produkt an Rohre und Austrittsöffnungen anschließen, die über einen Durchmesser verfügen, der dem Luftauslass (Anschlussflansch) entspricht. Für{nahere Informationen hinsichtlich der Rohre und deren Abmessungen siehe die Seite im Installationshandbuch - Absaugversion - bezüglich des Zubehörns.

Die Verwendung von Rohren und Austrittsöffnungen an der Wand mit einem geringerem Durchmesser führt zu einer Verringerung der Absaugleistungen und einem deutlichen Anstieg der Geräuschentwicklung.

Aus thisem Grund ist diesbezüglich jeder Haftung ausgeschlossen.

Um die maximale Absaugleistung zu erhalten:

! Es wird ein Rohrverlauf mit einer maximalen lineare Länge von 7 Meter empfohlen.
! Auf einer linearen Gesamtlänge von 7 Metern sollen den maximal zwei 90^ -Kurven verwendet werden.
! Drastische Änderungen des Kanalquerschnits sind zu vermeiden. Ein Querschnitt von 150 mm (oder bezogen auf das Rechteck 222 x 89 mm) sollte immer bevorzugt werden.

Schlieben Sie das Gerät an Rohrleitungen und Wandabzuglöcher an, deren Durchmesser dem Luftauslass entsprechen (Anschlussstutzen).

Die Verwendung von Rohren und Wandabzugslöchem mit einem kleineren Durchmesser wird eine Verringerung der Absaugleistung und eine drastische Erhöhung des Gerauschpegels zur Folge haben.

Es wird davon diebesbezüglich keinerlei Verantwortung übernommen.

① Verwenden Sie einen Kanal, der so kurz wie möglich ist.
① Verwenden Sie ein Rohr mit einer möglichst geringen Anzahl an Kurven (maximal zugelassener Winkel: 90^ ).
① Vermeiden Sie drastische Unterschiede im Durchmesser des Rohres.

Umluftbetrieb

Anmerkung: Um die Steuerungen zu wahlen, ist es ausreichend, die Symbole, die sie darstellen, zu berühren (drucken)

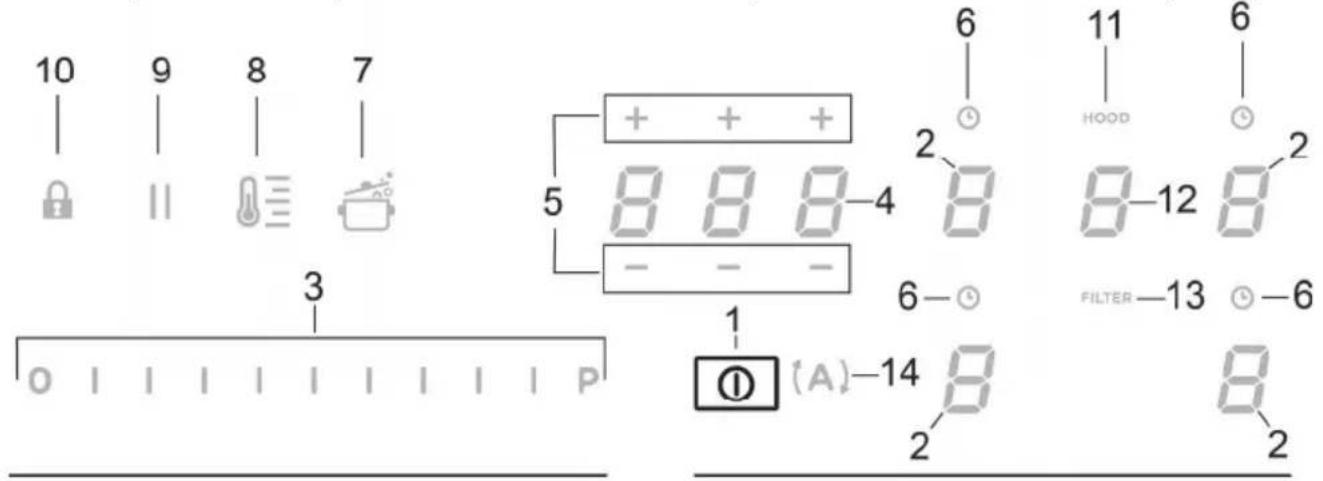

Tasten / Display

1. ON/OFF des Kochfelds/Geblases
2. Auswahl des Kochfelds

Display Kochbereich

1. Erhöhung/Reduktion von Power Level (Leistungsstufe) und Absaugleistung Anzeige Power Level (Leistungsstufe) und Absaugleistung
2. Aktivierung Timer "STAND_ALONE" (unabhängiger Timer) Display: Timer "STAND_ALONE" (unabhängiger Timer) / Timer Kochfeld
3. Erhöhung/Reduktion der Zeit des Timers „STAND_ALONE" (unabhängiger Timer) / Timer Kochfelder
4. Aktivierung Timer Kochfeld Angabe Timer Kochfeld aktiv

5. Aktivierung Automatic Heat Up (automatisches Aufheizen)

6. Aktivierung des Temperature Manager (Warming Function) (Temperaturmanager-Warmhaltefunktion)

7. Pause
8. Key Lock (Tastensperre)
9. Anzeige Geblase aktiv Aktivierung Anzeige Filtersattigung
10. Auswahl/Aktivierung Geblase Display Geblase

Display Sattigung Kohle-/Keramikfilter - Fettflite

1. r Reset Sattigung Filte
2. Aktivierung automatische Funktion Gebläse

VERWENDUNG DES KÖCHFELDS

Was vor dem Beginn zu wissen ist:

Alle Funktionen theses Kochfelds wurden unter Beachtung der strengsten Sicherheitsvorschriften geplant.

AusthisemGrund:

• Einige Funktionen aktivieren sich nicht oder deaktivieren sich automatisch in Abwesenheit von Töpfen auf dem Herd oder wenn diese falsch positioniert sind.
• In anderen Fällen deaktivieren sich die aktivierten Funktionen automatisch nach weniger Sekunden, wenn die gewählte Funktion eine weitere Einstellung, die nicht eingegeben wurde, besteht (z.B.: "Das Kochfeld einschalten" ohne "Den Kochbereich wahlen" und die "Betriebstempoatur", oder die "Funktion Lock" oder diejenige des "Timer").

Achtung! Im Falle (zum Beispiel) von längerer

Verwendung konnte das Abschalten des Kochbereichs nicht umgehend erfolgen, da er sich in Phase der Abkuhlung befindet; auf dem Display der Kochbereiche erscheidt das Symbol „H”, um anzuzeigen, dass er sich in dieser Phase befindet.

Warten Sie ab, dass das Display ausgeht, bevor Sie sich dem Kochbereich nahern.

Display Kochbereich

Auf den Displays bezüglich der Kochbereiche wird Folgendes angezeigt:

Eingeschalteter Kochbereich	0
Power Level (Leistungsstufe)	1...9 P
Residual Heat Indicator (Anzeige der Restwärme)	H
Pot Detector (Kochtopferkennung)	U
Funktion Temperature Manager (Temperaturmanager) aktiv	U
Funktion Lock (Sperrfunktion) aktiv	#
Funktion Pause	II
Funktion Automatic Heat UP (automatisches Aufheizen)	R

Eigenschaften des Kochfelds

Safe Activation (sichere Aktivierung)

Das Produkt aktiviert sich nur in Anwesenheit von Töpfen auf dem Kochfeld: Der Heizprozess startet nicht oder unterbricht sich im Falle der Abwesenheit oder Entfernung der Töppe.

Pot Detector (Kochtopferkennung)

Das Produkt erfasst automatisch das Vorhandensein von

Töpfen auf den Kochbereichen.

Safety Shut Down (Sicherheitsabschaltung)

Aus Sicherheitsgründen besitzt jeder Kochbereich eine maximale Betriebsdauer, die vom eingestellten Leistungsnaiveau abhängt.

Residual Heat Indicator (Angabe der Restwärme)

Beim Abschalten von einem oder mehreren Kochbereichen wird das Vorhandensein von Restwärme mit entsprechendem optischen Signal auf dem Display des bezüglichchen Kochbereichs durch das Symbol "H" angezeigt.

Funktionsweise

Anmerkung: Zur Aktivierung jeglicher Funktion ist es vorhernotwendig, den gewündsten Bereich zu aktivieren

Einschalten

(1) Kochfeld/Geblase kurz drucken (antippen);

durch erneutes Drucken werden alle verfügbar

Funktionen kurz sightbar, danach bleiben nur die Hauptfunktionen sightbar; die anderen Funktionen können verwendet werden und werden später, während der Verwendung des Geräts, aktiviert.

WICHTIG:

Alle verfügbar Funktionen werden mit leichtem Licht beleuchtet, das nur beim Aktivieren intensiver wird.

Zum Abschalten erneut drucken

Anmerkung: These Funktion hat den Vorrang vor allen anderen.

Wahl der Kochbereiche

Den Bereich Auswahl/Display (2) für den gewünschten Kochbereich antippen (drucken).

Power Level (Leistungsstufe)

Das Feld besitz 9 Leistungsstufen

Den Auswahlbalken (3) antippen und mit den Fingern entlangstreichen:

nach rechts, um die Leistungsstufe zu erhöhen;
nach links, um die Leistungsstufe zu senken.

Die eingestellte Leistungsstufe wird im Bereich

Auswahl/Display (2) angezeigt

Power Booster (Leistungsverträger)

Das Produkt ist mit einer zusätzlichen Leistungsstufe ausgestattet (über der Stufe 3), die für 5 Minuten aktiv bleibt, danach keht die Leistung auf die vorhergehende Stufe darüber.

Den Auswahlbalken (3) antippen und mit den Fingern entlangstreichen (über die Stufe), dann den Power Booster (Leistungsverträker) aktivieren

Die Stufe Power Booster (Leistungsverträger) wird im Bereich Auswahl/Display (2) mit dem Symbol „P" angezeigt

Anmerkung: Die vorderen Kochfelder verfügen nicht über einen mittels Zeitschalter geregelten Booster (Verstärke); um den Power Booster (Leistungsverträger) in diesen Bereichen zu deaktivieren, den Auswahlbalken (3) antippen und mit den Fingern entlangstreichen, um die Leistungsstufe zu verringn.

Key Lock (Tastensperre)

Key Lock (Tastensperre) erlaubt, die Einstellungen des Felds zu blockieren, um unbeabsichtigte Änderungen zu verhindern und damit die bereits eingestellten Funktionen aktiv zu halten.

Aktivierung:

(10) drucken

Wiederholen Sie den Vorgang zur Deaktivierung. Hinweis: Wird während der Key Lock (Tastensperre) aktiv ist

eine andere Funktion gedrückt, blinkt das Symbol und weist sie darauf hin, dass die Funktion bereits genutzt wird und eventuell deaktiviert wird, um das Kochfeld einstellen zu konnen.

Automatic Heat UP (automatisches Aufheizen)

Die Funktion Automatic Heat UP (automisches Aufheizen) erlaubt, die eingestellte Leistung schneller zu erreichen; diese Funktion hat den Vorteil eines Schnellenen Garens, aber ohne das Risiko des Anbrennens der Speisen, da die Temperatur die eingestellte Stufe nicht übersteigt.

These Funktion ist für die Leistungsstufen 1-8 verfügbar.

Aktivierung:

• bei eingeschalteten Kochbereich (7) drücken
• auf dem Display (2) blinkt „Abwechselnd mit der im Kochbereich eingestellten Leistungsstufe

Erhöhen der Leistungsstufe im Kochbereich: Die Funktion Automatic Heat Up (automatisches Aufheizen) bleibt mit der neuen „Temperatureinstellung" aktiv; Reduzieren der Leistungsstufe des Kochbereichs: die Funktion Automatic Heat (automatische Hitze) wird deaktiviert.

Hinweis: Wird gleichzeitig ein anderer Kochbereich

ausgewählt, dann wird das Symbol (7) wieder leicht beleuchtet und so kann auch für diesen Bereich die Funktion aktiviert werden; die Funktion bleibt auch in dem Bereich, in dem sie bereits eingestellt ist, wie am Display (2) angezeigt, aktiv

- Temperature Manager (Warming Function) (Temperaturmanager-Warmhaltefunktion)

Temperature Manager (Temperaturmanager) ist eine Kontrollfunktion, die das Aufrechterhalten der Wärme und einer konstanten Temperatur bei einer optimierten Leistungsstufe möglich; ideal um bereits fertig zubereitete Speisen warm zu halten. Die Funktion Temperature Manager (Temperaturmanager) wird beim nachsten Drucken der Taste

aktiviert

Am Display (2) des im Temperature Manager (Temperaturmanager) arbeitenden Kochbereichs erscheidt das Symbol

Hinweis: Wird gleichzeitig ein anderer Kochbereich

ausgewählt, dann wird das Symbol (8) wieder leicht beleucht und so kann auch für diesen Bereich die Funktion aktiviert werden; die Funktion bleibt auch in dem Bereich, in dem sie bereits eingestellt ist, wie am Display (2) angezeigt, aktiv

Erneut (8) zum Deaktivieren und Ausschalten drucken bis die am Display (2) angezeigte Stufe, ist.

Hinweis: Wenn mehrere Bereiche mit dem Temperature Manager (Warming Function) (Temperaturmanager-Warmhaltefunktion) betrieben werden, dann muss zuerst der gewünschte Bereich im Abschnitt Auschwitz (2) ausgewählt werden; die Funktion kann auch über den Wahlbalken (3) deaktiviert werden, indem das Power Level (Leistungsstufe) auf „0" gebracht wird.

- Pause

Die Funktion Pause erlaubt, jegliche Funktion, die auf dem Feld aktiv ist, zu unterbrechen und damit die Kochleistung auf Null zu bringen.

Aktivierung:

(9) drucken
am Display blinkt 2

Um die Funktion zu deaktivieren:

(9) drucken der Wahlbalken (3) leuchtet

• den Wahlbalken (3) drucken/streichen, um die Funktion zu deaktivieren

Hinweis: Durch die Deaktivierung werden die Einstellungen des Kochfeldes vor der Pause wiederhergestellt und das Kochfeld arbeitet mit den zuvor vorgenommenen Einstellungen weiter.

Hinweis: Wenn nach 10 Minuten die Funktion Pause nicht deaktiviert wird, schaltet sich das Kochfeld automatisch ab.

Anmerkung: Die Funktion Pause wirkt sich nicht auf das Gebläse aus

• Timer „STAND ALONE" (unabhängiger Timer)

Die Funktion Timer ist ein Countdown, der unabhängig von den Kochbereichen (und dem Bereich des Gebläses) ist.

Der Timer wird durch Drücken von Bereich/Display (4) aktiviert

Die Symbole + (5) verwenden, um die Dauer des Timers einzustellen, die unter Bereich/Display (4) angezeigt wird
Hinweis: 10 Sekunden warten und damit keinen anderen Befehl drücken, damit der Countdown gestartet werden kann.

Das Format des Timers ist 0.00
-0. Für die Stunden
- ∅ für die Minuten

Hinweis: Der Timer kann auf maximal 1 h und 59 Min eingestellt werden.

Im Abschnitt Bereich/Display (4) wird die verbleibende Zeit angezeigt; am Ende des Countdowns wird ein akustisches Signal abgegeben

Hinweis: Die Anzeige des Countdowns erscheint bei einer verbleibenden Zeit von unter 10 Minuten im folgenden Format -0. Minutes -00 Sekunden durchgehend

Zum Ausschalten des Timers:

• Bereich /Display (4) auswahlen
• die Dauer des Timers auf 000 einstellen, mittels
• • (5)

Timer Kochbereiche

Die Funktion Timer Kochbereiche ist ein Countdown, der auch gleichzeitig für alle Kochbereiche eingestellt werden kann Am Ende der eingestellen Zeitdauer schalten sich die Kochbereiche automatisch aus und der Bediener wird durch ein eigenes akustisches Signal darauf aufmerksam gemacht.

Aktivierung der Funktion Timer Kochbereiche

• Uber den Bereich Auswahr/Display (2) streichen (drücken) (power level 0 )
  (6) für den jeweiligen Kochbereich drücken

Die Symbole + (5) verwenden, um die Dauer des Timers einzustellen, die unter Bereich /Display (4) angezeigt wird;

während dem Einstellen blinkt das Symbol

Hinweis: 10 Sekunden warten ohne einen anderen Befehl zu drücken, damit der Timer Kochbereich gestartet werden kann.

Hinweis: Durch erneutes, langes Drücken von (6) wird der Timer für den Kochbereich zurückgesetzt

Falls notwendig, kann dieser Vorgang für mehrere Kochbereiche wiederholt werden.

Anmerkung: Jeder Kochbereich kann einen anderen Timer eingestellt haben; Am Display (4) erscheint der Countdown jenes Kochbereichs, der zurzeit ausgewählt ist;

Wenn kein Kochbereich ausgewählt wurde und der Timer "STAND ALONE" nicht aktiv ist, wird jener Timer angezeigt, der als nachstes abläuft.

Wenn kein Kochbereich ausgewählt wurde und der Timer, "STAND ALONE" aktiv ist, wird dieser in Bezug auf jenen Timer, der als nachstes abläuft, vorrangig angezeigt.

Der Anzeigemodus des Countdowns ist derselbe wie beim Timer „STAND ALONE" (siehe vorhergehenden Abschnitt Timer „STAND ALONE)

Wenn der Countdown des Timers beendet ist, erklingt ein akustisches Signal und der Kochbereich schaltet sich aus.

Zum Ausschalten des Timers:

• den Kochbereich (2) ausschalten
  die Dauer des Timers auf 000 einstellen, mittels (5).

Power Limitation (Leistungsbegrenzer)

Die Funktion „Power Limitation" erfolgt es, den Betrieb des Produktes einzustellen und die maximale Absorption zu begrenzen.

Hinweis: Die Einstellung muss im ausgeschalteten Zustand

der Kochplatte, ohne dass die Taste (1) gedrück wird, im Zuge des Anschlusses der Kochplatte an das Stromversorgungsnetz oder im Zuge des Wiederanschlusses an das Stromversorgungsnetz innerhalb von 2 Minuten erfolgen.

Zur Einstellung der Power Limitation (Leistungsbegrenzer):

• Drucken Sie auf (A)

(blinkt nur für die ersten 2 Minuten nach Anschluss des Produktes an die Stromversorgung)

(A)gedrückt halten und nacheinander alle Bereiche der Auswahl/Display (2) der Garbereiche beginnend vom

vorderen rechten Bereich (FR) gegen den Uhrzeigersinn drücken

• bei jedem Druck wird ein kurzes akustisches Signal abgegeben

• nach dem alle Displays (2) gedrückt wurden, kann die Taste (A) ausgelassen werden

nun:

• zeigt das Display (2) im linken hinteren Bereich (RL) abwechselnd die Symbole „C" und „0". Dies weist daraufhin, dass die Einstellung durchgeführt werden kann:

das Display (2-RL) auswahlen

danach die Auswahlleiste (3) so lange schiben, bis die Symbole ^ und 8^ am Display angezeigt werden,

am Display (2-FL) wird die aktuelle Einstellung angezeigt**

0 = 7.4KW

1 = 4.5KW

2 = 3.1KW

** die standardmäßige Einstellung ist 7,4 KW

Um die Einstellung der Power Limitation (Leisungsbegrenzer) zuändern

• auf das Display (2) im linken vorderen Bereich (FL) drücken

• die Auswahlleiste (3) verschiben, um die neue Einstellung durchzuführn

• zur Bestätigung der Auswahl die Taste (1) zwei Sekunden lang drücken; es wird ein längeres akustisches Signal abgegeben, um die durchgeführte Einstellung zu bestätigten

VERWENDUNG DES GEBLÄSES

Einschalten

(1) Kochfeld/Geblase kurz drucken (antippen); durch erneutes Drucken werden alle verfügbar Funktionen kurz sightbar, danach bleiben nur die Hauptfunktionen sightbar; die anderen Funktionen konnen verwendet werden und werden später, während der Verwendung des Gerats, aktiviert.

WICHTIG:

Alle verfügbar Funktionen werden mit leichtem Licht beleuchtet, das nur beim Aktivieren intensiver wird.

Zum Abschalten erneut drucken

Anmerkung: These Funktion hat den Vorrang vor allen anderen.

Einschalten des Gebläses:

Uber den Wahlbereich (12) streichen (drücken), um das Gebläse zu aktivieren

Geschwindigkeit (Leistung) des Gebläses:

Das Geblase verfügbar über drei Geschwindigkeitsstufen (Leistungsstufen)

Den Auswahlbalken (3) antippen und mit den Fingern entlangstreichen:

nach rechts, um die Leistungsstufe zu erhöhen;
nach links, um die Leistungsstufe zu senken.

Die eingestellte Leistungsstufe wird im Bereich Auswahl/Display (12) angezeigt

Power Booster (Leistungsverträger)

Das Produkt verfügbar über zwei zusätzliche Leistungsstufen (mehr als Stufe 3)

Power Booster (Leistungsverträger) 1: auf einen Zeitraum von 15 min beschrankt
Power Booster (Leistungsverträger) 2: auf einen Zeitraum von 5 min beschrankt.

Anschließlich kehrt die Leistung auf die zuvor eingestellte Stufe zurück.

Den Auswahlbalken (12) (mehr als Stufe 3) antippen und mit den Fingern entlangstreichen, dann den Power Booster (Leistungsverträger) 1 aktivieren

Die Stufe Power Booster (Leistungsversteller) 1 wird im Bereich Auswahr/Display (3) angezeigt, indem die Zahl „4" blinkt

Den Auswahlbalken (12) (mehr als Stufe 3) antippen und mit den Fingern entlangstreichen, dann den Power Booster 2 aktivieren

Die Stufe Power Booster (Leistungsverträger) 2 wird im Bereich Auswahl/Display (3) angezeigt, indem das Symbol „P" blinkt

Die Abzugshaube wählt selbst die am besten geeignete Geschwindigkeit aus und passt die Gebläseleistung auf die hochste Leistungsstufe des Kochbereichs an.

Wenn die Kochbereiche ausgeschaltet wird, dann passt die Abzugshaube ihre Geblasegeschwindigkeit an und verringert sie stufenweise, um Restdämpfe und Restgerüche zu beseitigen.

Zum Einsatz dieser Funktion:

Drucken Sie (A) (14)

Wiederholen Sie den Vorgang zur Deaktivierung.

Hinweis: Werden während des Automatikbetriebs am

Auswahlbalken (3) die Geschwindigkeitsstufen zwischen 1 und 3 ausgewählt, wird der Automatikbetrieb unterbrochen wird hingesegen der Power Booster (Leistungsverträker) ausgewählt, wird der Automatikbetrieb nach dem Verstreiche der eingestten Zeitdauer wieder aufgenommen. In der

Zwischenzeit blinkt das Symbol (A).

Hinweis: Wenn das Kochfeld sich im Automatikbetrieb abschaltet, schaltet sich nach und nach auch der Wrasenabzug automatisch ab.

Anzeige der Filtersattigung

Die Abzugshaube zeigt an, wenn es notwendig ist, die Filterwartung auszufahren:

Geruchsfilter Kohle/Keramik

FILTER"(13) schaltet sich ein

Fettfilter

^ FILTER"13)blinkt

Hinweis: These Funktion ist standardmäßig deaktiviert (zur Aktivierung siehe Absatz „Aktivierung Anzeige Sattigung Filter")

Reset Sattigung Filter

Nachdem die Filter gewartet wurden (Fett und/oder Kohle/Keramik), "FILTER" gedrück halten (13);

"FILTER"(13) schaltet sich aus und startet den Countdown der Anzeige.

Aktivierung Anzeige Sattigung Filter

These Anzeige ist in der Regel abgeschelt.

Um sie zu aktivieren:

• die Geblasefläche mit ① einschalten;

• mit ausgeschaltetem Gebläsemotor und ausgeschalteten Kochbereichen den Wahlbereich (12) drucken

"HOOD" (11) Lange drucken, bis am Display (12) die Buchstaben „F“- „G“ abwechselnd blinken

F = Geruchsfilter Kohle/Keramik

G = Fettfilter

Geruchsfilter Kohle/Keramik

Das Display (12) berühren, sobald der Buchstabe „F" entscheid.
- FILTER" (13) drucken -blinkendes Licht
Erneut "HOOD" (11) Lange drücken, um die Aktivierung der Anzeige des Geruchsfilters Kohle/Keramik zu bestätigen

Fettfilter

Das Display (12) berühren, sobald der Buchstabe „G" entscheidet
- FILTER" (13) drücken - durchgehendes Licht
Erneut "HOOD" (11) Lange drücken, um die Aktivierung der Anzeige des Fettfilters zu bestätigen

Das Gerät ist für den Gebrauch in Kombination mit einem KIT Sensor Window (nicht vom Hersteller mitgeliefert) ausgerüstet.

Wenn man das KIT Sensor Window (nur im ABSAUGMODUS), schaltet sich die Luftabsaugung jeges Mal ab, wenn das Fenster im Raum, an dem das KIT angebracht worden ist, geschlossen ist.

• Der elektrische Anschluss des KITs an das Gerät muss von einem spezialisierten Fachtechniker ausgeführrt werden.
• Das KIT muss gemäß .den Sicherheitsvorschriften, die für das Bauteil und den Einsatz mit dem Gerät gelten getrennt, zertifiziert werden. Die Installation muss im Einklang mit den geltenden Regelungen für Hausanlagen ausgeführct werden.

ACHTUNG:

Die Kabel, mit denen das Kit an das Gerät angeschlossen wird, müssen zu einem zertifizierten Kreislauf mit Sicherheitskleinspannung (SELV) gehoren.
- Der Hersteller des Geräts haftet nicht für eventuell auftretende Probleme, Schäden oder Brände durch Mängel und/oder Funktionstörungen und/oder nicht fachgerechter Installation des KITs.

KOCHABELLEN

Lebensmittelkategorie	Gerichte oderKochvorgang-Art	Leistungsstufe und Kochablauf
		Erste Phase	Leistungen	Zweite Phase	Leistungen
Nudeln, Reis	Frische Nudeln Wasser erhitzen Booster-9			Nudeln kochenundam Sieden halten	7-8
	Frische Nudeln Wasser erhitzen Booster-9			Nudeln kochenundam Sieden halten	7-8
	Gesottener Reis Wasser erhitzen Booster-9			Nudeln kochenundam Sieden halten	5-6
	Risotto	Anbraten Gemüse undRösten	7-8	Kochen	4-5
Gemüse undHülsenfrüchte	Gesottene	Wasser erhitzen r-9		Boos§Sieden
	Gebratene	Aufwärmen vom Öl 9 Braten 8-9
	Sautierte	Kochgeschirr erwärmen	7-8	Kochen	6-7
	Geschmorte	Kochgeschirr erwärmen	7-8	Kochen	3-4
	Angebratene	Kochgeschirr erwärmen	7-8	AngebrateneGemüsegoldbraun braten	7-8
Fleisch	Braten	Fleisch mit Öl goldbraunbraten(Leistung 6 falls mit Butter)	7-8	Kochen	3-4
	Gegrillt	Vorwärmen des Topfes	7-8	Beidseitig grillen	7-8
	Bräunen	Bräunen mit Öl(Leistung 6 falls mit Butter)	7-8	Kochen	4-5
	Feuchtgegartes/gechemttes	Bräunen mit Öl(Leistung 6 falls mit Butter)	7-8	Kochen	3-4
Fisch	Gegrillt	Vorwärmen des Topfes	7-8	Kochen	7-8
	Feuchtgegartes/gechemttes	Bräunen mit Öl(Leistung 6 falls mit Butter)	7-8	Kochen	3-4
	Gebratenes	Öl erhitzen	8-9	Bralen	7-8
Eier	Frittaten	Erwärmen der Pflanne mitButter oder Speiseöl	6	Kochen	6-7
	Omelette	Erwärmen der Pflanne mitButter oder Speiseöl	6	Kochen	5-6
	Weichgekocht/hartgekochtete	Wasser erhitzen	Booster-9	Kochen 5-6
	Pancakes	Erwärmen der Pflanne mitButter	6	Kochen	6-7
Soßen	Tomatensoße	Bräunen mit Öl (Leistung 6 fallsmit Butter)	6-7	Kochen	3-4
	BologneseFleischsoße	Bräunen mit Öl (Leistung 6 fallsmit Butter)	6-7	Kochen	3-4
	Béchamelsoße	Vorbereitung der Basis (Butterund Mehl schmelzen)	5-6	Leicht aufkochen	3-4
Kuchen und andereSübigkeiten, Cremen	Eiercreme	Milch aufkochen	4-5	Leicht am Siedenhalten	4-5
	Puddings	Milch aufkochen	4-5	Leicht am Siedenhalten	2-3
	Milchreis	Milch aufwärmen	5-6	Leicht am Siedenhalten	2-3

LEISTUNGSTABELLEN

Leistungsstufea		Tipologia di cottura	Benutzung der Stufe(die Angabe ergänzt ihre Erfahrung und ihreKochgewohnheiten
Max.Leistung	Power	Schnell aufwärmerhöhen (bis zum schllen Sieden bei Wasser)sowie um Flüssigkeiten schnell aufzuwärmen	Ideal, um die Temperatur der Lebensmittel in kurzer Zeitmenerhöhen (bis zum schellen Sieden bei Wasser)
	8-9 Braten	Sieden	Ideal zum Bräunen; zum Ankochen; um tiefgefrorene Produkte zu braten und zum schellen Sieden
HoheLeistunga	7-8	Bräunen - Anbraten- Sieden-Grillen	Ideal zum Anbraten, um heftig am Sieden zu halten,zum Kochen und Grillen (für kurze Zeiträume, 5-10Min.)
	6-7	Bräunen - Kochen - Schmoren -Anbraten - Grillen	Ideal zum Anbraten, um leicht am Sieden zu halten,zum Kochen und Grillen (für mittlere Zeiträume, 10-20Min.)
MittlererLeistung	4-5	Kochen - Schmoren -Anbraten -Grillen	Ideal zum Schmoren, um sanft am Sieden zu halten,zum Kochen (für large Zeiträume)
	3-4 Kochen - Einkochen	Einkochen	Ideal zum langen Kochen (Reis, Soßen, Braten, Fisch)mit Flüssigkeiten (z.B. Wasser, Wein, Bühne, Milch)
	2-3 Kochen - Einkochen	Einkochen	Ideal zum langen Kochen (Mengen unter einem Liter,Reis, Soßen, Braten, Fisch) mit Kochflüssigkeiten (z.B.Wasser, Wein, Bühne, Milch))
NiedrigeLeistunga	1-2	Schmelzen - Auftauen -Warmhalten	ideal um Butter weich zu machen, Schokolade sanft zu schmelzen, um keine Mengen aufzutauen
	1	Schmelzen - Auftauen -Warmhalten	Ideal, um soeben gekocht de Portionen warm zu halten
AUS Null-Leistung		Ablagefläche	Kochfeld in Bereitschaftsstellung oder aus (Restwwärme wird mit H angezeigt))

WARTUNG

Wartung der Kochfläche

Achtung! Bevor Sie jegliche Aktion im Bereich Reinigung oder Wartung durchführren, stellen Sie sicher, dass alle Kochfelder ausgeschaltet sind und das die Wärmeanzeige erloschen ist.

Reinigung

Die Kochfläche muss nach jedem Gebrauch gereinigt werden.

Wichtig:

verwenden Sie keine Scheuermittel, kratzende Schwämme oder Stahlwolle. Ihr Verwendung kann mit der Zeit das Glas beschädigen.

Verwenden Sie keine chemische, atztende Reinigungsmittel, sowie Backofenreiniger oder Fleckenentferner.

Lassen Sie, nach jedem Gebrauch, die Fläche abkühlen und reinigen Sie sie um Angeklebtes und Flecken durch Essensrechte zu entfern.

Zucker oder Lebensmittel mit hohem Zucker gehalt konnen die Oberflache beschädigen und sollenn sofort entfernt werden.

Salz, Zucker oder Sand konnten die Glasoberfläche beschädigen.

Benutzen Sie ein weiches Tuch, Kuchenpapier oder geeignete Reinigungsmittel (halten Sie sich an die Anweisungen des Herstellers).

VERWENDEN SIE KEINE DAMPFREINIGER!!!

Wichtig:

Im Falle von versehentlichem Verlust von Flüssigkeiten aus den Töpfen, ist es möglich über das Ablaufventil einzugreifen, welches sich an der Unterseite des Gerätes befindet, um alle Reste entfern zu konnen und eine hygienische Reinigung zu gewährleisten.

Bild 22

Für eine tiefere Reinigung, entfern den Sie die untere Auffangschale.

Bild 23

Wartung der Abzugshaube

Reinigung

Zur Reinigung, benutzen Sie AUSSCHLIEBLICH ein feuchtes Tuch mit neutralen Reinigern. VERWENDEN SIE ZU REINIGUNG KEINE HILFSMITTEL ODER GERÄTE!

Vermeiden Sie die Benutzung von Scheuermittel.

BENUTZEN SIE KEINEN ALKOHOL!

Entfernen Sie umgehend alle Speisereste vom Gitter (Milch, Soe, Kaffee, Senf, Essig, Zitronensaft usw.)

Verwenden Sie keine aggressiven Reiniger, sondern reinigen Sie das Gitter mit warmem Wasser und einem neutralen

Reinigungsmittel vorsichtig mit der Hand und achten Sie darauf, alle Verkrustungen zu entfernen. Spulen und trocknen Sie es gründlich mit einem weichen Tuch. Setzen Sie es korrekt in seiner Position wieder ein.

Verwenden Sie keine Scheuerschwämme oder Topfkratzer, da diese das Gitter beschädigen konnen.

Fettfilter

Dieser Filter fängt vom Kochen stammende Fetteilchen ab.

Er mussomal im Monat gereinigt werden (bzw. wenn das System zur Anzeige der Sattigung der Filter dies erfordert), dies kann mit schonenden Reinigungsmittel von Hand oder in der Spulmaschine, auf niedriger Temperatur erfolgen. Beim Waschen in der Spulmaschine kann sich der metallische Fettfilter verfarben, trotzemändern sich seine Eigenschaften bezüglich des Filters nicht.

Bild 21

Aktivkohle-Filter - Keramik

(Nur für die Version mit Filter)

Hält die unangenehmen Gerüche, die sich beim Kochen entwickeln, fest.

Das Produkt ist mit einem Satz Geruchsfilter ausgestattet. Die Sattigung der Geruchsfilter tritt nach mehr oder weniger längerem Gebrauch auf und ist von der Art der Kuche und der Regelmaßigkeit der Reinigung des Fettfilters abhängig. Die Geruchsfilter konnen alle 2/3 Monate in einem auf 200^ vorgeheizten Ofen 45 Minuten lang thermisch regeneriert werden. Die richtige Regeneration gewährleistet eine konstante Filterwirkung 5 Jahre lang.

Bild 16-20

ENTSORGUNG

Das Verpackungsmaterial ist zu 100% recyclelbar und ist mit dem Recycling-Symbol gekennzeichnet

Die verschiedenen Teile der Verpackung mussen davon verantwortungsvoll und unter Beachtung der lokalen gesetzlichen

Vorschriften in Bezug auf die Abfallbeseitigung entsorgt werden.

Dieses Gerat ist in Übereinstimmung mit der europäischen Richtlinie 2012/19/EG - UK SI 2013 No3113, über Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet. Durch die Sicherstellung der ordnungsgemänen Entsorgung these Products tragt der

Benutzer dazu bei, möglichne negative Auswirkungen auf die Umwelt und die Gesundheit zu verhindern. Das -Symbol auf dem Produkt bzw. auf den begleitenden Unterlagen bedeutet, dass these Product nicht wie ein Haushaltsabfall gehalt, sondern an der entsprechenden Sammelstelle zum Recycling von Elektro- und Elektronik-Altgeräten abgegeben werden muss. Das Produkt gemäß den lokalen Vorschriften zur Abfallentsorgung beseitigen. Für weitere Informationen über die Behandlung, die Wiederverwendung und das Recycling these Products die entsprechende lokale Dienststände, den Müllsmammdienst oder das Geschäft, bei dem das Produkt gekauft wurde, kontaktieren.

Gerat, das in Übereinstimmung mit den Normen entwickelt, getestet und hergestellt wurde:

• Sicherheit: EN/IEC 60335-1; EN/IEC 60335-2-6, EN/IEC 60335-2-31, EN/IEC 62233.
  Leistung: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EN 60350-2;
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12. Vorschläge für die korrekte Anwendung zur Verringerung der Umweltbelastung: Wenn Sie mit dem Kochen beginnen, schalten Sie das Gerät mit minimaler Geschwindigkeit ein und halten Sie sie auch nach dem Ende des Kochvorgangs noch eine Minute eingeschaltet. Erhöhen Sie die Geschwindigkeit nur bei großem Mengen an Rauch und Dampf, wobei die Booster-Funktion nur in Extremfällen verwendet wird. Um die Effizienz des Geruchsminderungssystems aufrechtzuerhalten, sollen den/die Kohlefilter bei Bedarf austrauschen. Um den Fettfilter effizient zu halten, reinigen Sieihn bei Bedarf. Um die Effizienz zu optimieren und den Lärn zu minimieren, verwenden Sie den in thisem Handbuch angegebenen maximalen Durchmesser des Kanalsystems.

Nutzen Sie die Restwärme der freißen Herdplatte, indem Sie sie eine Minuten vor dem Ende des Garvorgangs ausschalten.

Der Boden Ihres Topfes oder der Pfanne sollte die Höhe Plate vollständig bedecken. Kochgeschirr, das kleiner als die heiße Platte ist, führt zu Energieverschwandung.

Decken Sie ihre Töppe und Pfannen beim Kochen mit gut verzschliegenden Deckeln ab und verwenden Sie so weniger Wasser wie möglich. Kochen ohne Deckel erhöht den Energieverbrauch erheblich.

Verwenden Sie nur Pfannen und Töfe mit flachem Boden.

BETRIEBSSTÖRUNGEN

FEHLER CODE BESCHREIBUNG MÖGliche URSAchen FEHLERBEHEBUNG
E2	Die Elektronik schaltet sich wegen erhöhter Temperatur ab	Die innere Temperatur der elektrischen Komponenten ist zu hoch	Vor einem erneuten Gebrauch, warten Sie bis sich die Flüche abkühlt hat
E3 Kochgeschirr ist nicht geeignet	Verlust der magnetischen Eigenschaften	Entfernen Sie den Topf
E5	Probleme bei der Kommunikation zwischen der Bedienoberfläche und dem Induktionsmodul	Es gelangt kein Strom zu den einzelnen Modulen; die Stromverbindung wurde nicht richtig angeschlossen oder ist fehlerhaft	Trennen Sie das Kochfeld vom Stromnetz und überprüfen Sie die Verbindungen
Bei allen anderen Fehlermeldungen (E...U...C...)	Rufen Sie den Kundenservice an und nennen Sie ihren Fehlercode

TECHNISCHE DATEN

Höhe (cm)	Breite (cm)	Tiefe (cm)
223	830	515

Teile, die nicht zum Lieferumfang des Produkts gehoren

Sie können die Sicherheitshinweise, Bedienungsanleitung, Technischen Daten und Energiedaten wie folgt herunterlagen:

• Besuchen Sie unsere Internetseite docs.whirlpool.eu
• Verwenden Sie den QR-Code
• Alternatively können Sie unserer Kundendienst kontaktieren (Siehe Telefonnummer in dem Garantieheft). Wird unser Kundendienst kontaktiert,itte die Codes auf dem Typenschild des Produkts angegeben.

SECURITE GÉNÉRALE

ELEKTRISCHE AANSLUITING

Afb. 3

Koolstof/Keramisch geurfilter
