BEDIENUNGSANLEITUNG HG4011PF30NL Atag

gastechnische gegevens 13

veilighheid

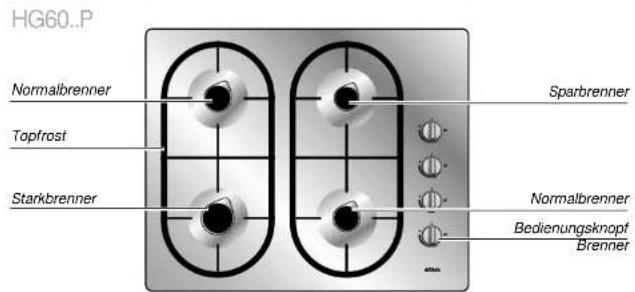

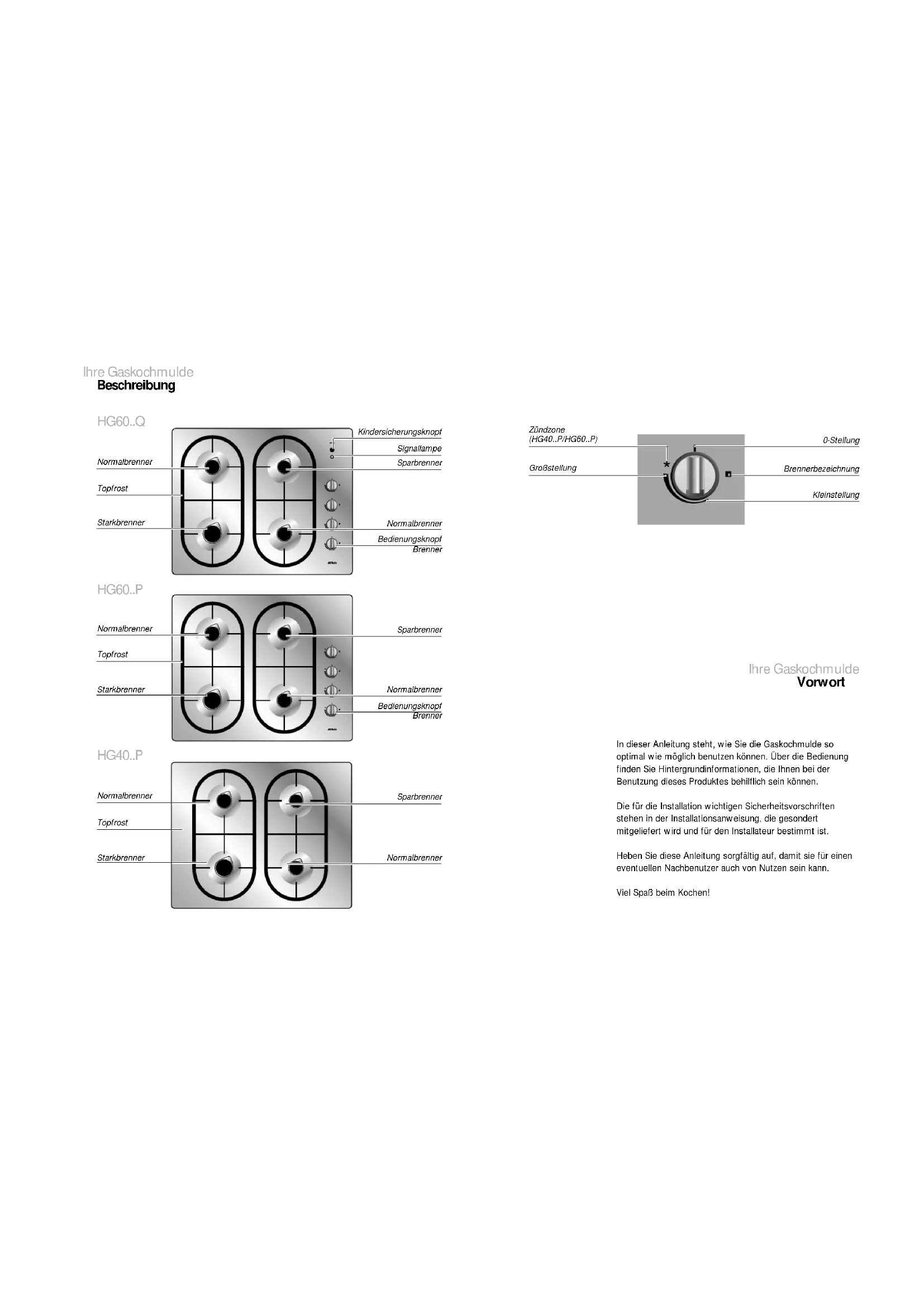

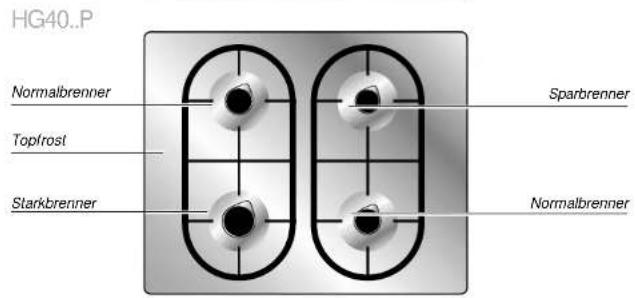

Ohre Gaskochmulde Beschreibung

Ohre Gaskochmulde Vorwort

In dieser Anleitung steth, wie Sie die Gaskochmulde so optimal wie möglich benutzten konnen. Über die Bedienung finden Sie Hintergrundinformationen, dieühren bei der Benutzung dieser Produkte behilflich sein konnen.

Die für die Installation wichtigen Sicherheitsvorschriften stehen in der Installationsanweisung, die gesondert mitgeliefert wird und für den Installatleur bestimmt ist.

Heben Sie diese Anleitung sorgfält auf, damit sie für einen eventuellen Nachbentutzer auch von Nutzen sein kann.

Viel Spaß beim Kochen!

Ohre Gaskochmulde

Einleitung

Ohre Gaskochmulde

Inhalt

These Gaskochmulde von Atag wurde für dieECHEN

Hobbykochenentworfen.DergroBeAbstandzwischenden

Brennern sorgt fur bequemes Arbeiten.

Die Kochmulde ist mit einer Zündsicherung ausgestellt.

These Sicherung sorgt davon, dass der Brenner automatisch.

erneut zündet, wenn die Flamme erlischt. Dank der in den

Knebeln integrierten Funkenzündung zünden und bedieten

Sie die Brenner mit einer Hand.

Sicherheit

Worauf Sie achtenden 4-5

Bedienung

Anzünden und einstellen 6-7

Bequem kochen

Brenner 8

Topfe 9

Pflege

Reinigen 10

Störungen

Wasist,wenn...11

Umweltaspekte

Verpackung und Gerät entsorgen 12

Beilage

Gastechnische Informationen 13

Sicherheit

Worauf Sie achtenden ⇒

Sicherheit

Worauf Sie achten müssen

Allgemein

Vor Installation des Gerätes ist zu überprüfen, ob Gassorte und -druck den Spezifikationen des Gerätes entsprechen.

Bei Verwendung einer Metallanschlußleitung ist darauf zu achtenden, dass sie nicht beschädigt oder eingeklemmt werden kann.

Bei der Benutzung von Kochgeräten entstehen Wärme und Feuchtigkeit am Aufstellungssort. Achen Sie auf ausreichende Lüftung. Natrihliche Lüftungsoffnungen müssen offen bleiben, oder es ist ein mechanisches Gebläse (Dunstabzugshaube) zu installieren. Bei längerer Benutzung der Kochmulde kann zusätzliche Lüftung erforderlich sein, z.B. ein offenes Fenster oder eine höhere Stellung des Gebläsen (Dunstabzugshaube).

Benutzung

Dieses Gerät wurde für Kochzwecke entworfen. Benutzen Sie es darum nur zur Zubereitung von Gerichten. Benutzen Sie das Gerät nicht zum Heizen der Küche. Dadurch entsetht eine feuchtete Atmosäre.

Flambieren unter einer Dunstabzugshaube ist nicht zulässig Durch die hohen Flammen kann Brand entstehen. Auch bei ausgeschelteten Gebläse.

Während und nach der Benutzung ist das Gerät warm.
Berücksichtigten Sie das, wenn keine Kinder in die Höhe des Gerätes kommt. Lassen Sie keine Kinder nicht bei einem warmen Gerät allein.

Flammenschutz HG60.Q

Der Flammenschutz (Zündsicherung) sorgt davon, dass die Gaszuhr unterbrochen wird, wenn die Flamine erlischt. Wenn die Flamine auszugehen droht, erfolgt automatische Zündung des Gerätes.

Zusätzliche Sicherung HG60..Q

Wenn Sie nach dem Kochen vergessen, einen oder mehrere Brenner abzuschalten und diese länger als vier Stunden in Betrieb sind, wird die Gaszuhr automatisch unterbrochen. Das rote Signallampchen blinkt.
Wenn Sie alle Bedienungsknöfe abstellen, wird diese Sperre dos Geräts aufgehoben.

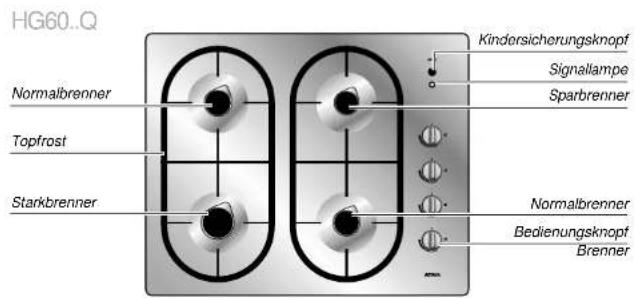

Kindersicherung HG60.Q

Kindersicherung

Die Kindersicherung unterbricht die Gaszuhr. Mit der Kindersicherung wird unerwünsche Benutzung des Gasherdes vermieden.

Verriegelt

Drücken Sie den Kindersicherungsknopf.
Das rote Signallampchen brennt, die Gaszufuhr ist
unterbrochen und das Gerat reagiert nicht auf das Betätigten der Bedienungsknöpe.

Entriegelt

Sie konnen diese Sicherung aufheben, indem sie den Kindersicherungsknopf etwa vier Sekunden lang eindrücken. Das rote Signallampchen erlischt und die Gaszufuhr ist wieder gewährleistet.

Achten Sie auf!

Der Abstand bis zu einem Knopf oder einer nichtthzebestandigen Wand muß immer länger als 2 cm sein. Wenn der Topf nähern damit liegt, konnen sich die Knopf oder die Wände verfüllen oder verformen.

Bedienung

Anzünden und einstellen

Bedienung

Anzünden und einstellen

Anzunden HG60.Q

1. Drücken Sie den Bedienungsknopf ein und drehen Sie in vollständig auf.

Der Brenner zündet automatisch.

Den Brenner erst nach ± 10 Sekunden zünden, da sonst die Gaszuhr unterbrochen wird und alle Brenner erlöschen. Die rote Anzeigelampe blinkt. Alle Bedienungsknebel auf „Aus" drehen und warten, bis die Anzeigelampe erloschen ist. Versuchen Sie es jetzt noch einmal.

Wenn der Brenner durch Luftzug erlischt, zündet er danach automatisch erneut. Wenn das Gerä nicht innerhalb von zehn Sekunden zündet, wird die Gaszuführ unterbrochen und alle Brenner verliesen.

Sollte ein Brenner nicht zünden, überprüfen Sie immer, ob:
- der Brenneraufsatz gut aufliegt und
- der Brenner trocken und sauber ist.

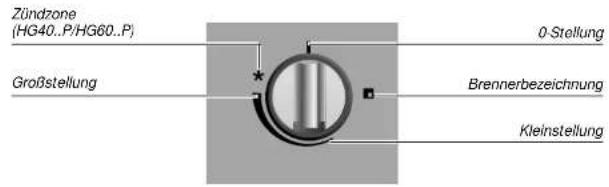

Einstellen

Zwischen Groß- und Kleinstellung ist der Brenner stufenlos regelbar.

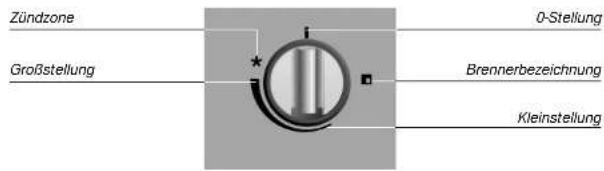

Anzünden HG60.P/HG40.P

1. Den Bedienungsknebel drucken.
2. Den Bedienungsknebel vorsichtig in die Zündzone drehen. Der Brenner zündet.
3. Drehen Sie den Bodienungsknopf nach Zündung des Brenners in die gewünschte Stellung.

Wenn der Brenner nicht zündet, ist zu kontrollieren, ob:

• der Deckel gut auf dem Brenner liegt;
• der Brenner trocken und sauber ist.

Einstellen

Achtung!

Zwischen Groß- und Kleinstellung ist der Brenner stufenlos regelbar.

Sie konnen den Brenner nur in der Zündzone zunden.

Bequem kochen

Brenner

BequemKochen

Topfe

Starkbrenner

Backen und braten, fritieren und blanchieren, Garen von groBen Mengen und sautieren laBt es sich am besten auf dem Starkbrenner. Er hat die hochste Leistung. Achten Sie auf jeder Fall auf den richtigen Topf Bodendurchmesser. Am besten ist ein Durchmesser zwischen 16 und 28 cm, obwohl auch ein Topf von 12 cm auf diesen Brenner paBt.

Normalbrenner

Der Normalbrenner ist außerst geeignet zum Schmoren und Dampfen, Kochen von mittleren Portionen und zur Mehlschwitze. Achten sie aber auf den Topfurchmesser. Am besten ist ein Durchmesser von 16 und 28 cm, obwohl auch ein Topf von 12 cm auf den Brenner pa3t.

Sparbrenner

Saucen bereiten, schmoren und garkochen konnen Sie am besten auf dem Sparbrüner. In der Großstellung reicht dieser Brenner zum Garkochen.

Durchmesser

Verwendung Sie Töppe mit der richtigen Größe.

Verwenden Sie Töfe mit einer maximalen Groß von 28 cm für den Spar-, Stark- und Normalbrenner. Verwenden Sie keine Töfe mit einem kleineren Durchmesser des Topf Bodens als 12 cm.
Klinere Töfe stehen nicht stabil, größere Töfe können Überhitzung von Wänden zur Folge haben.

Die Flammenspitzen sind am heiβesten. Wenn Flammen über den Topbrand ragen, gehen viel Warme verloren. Um das Gas so effizient wie möglich zu verwenden, empfeihelt sich die Verwendung eines Topfes mit großem Durchmesser.

falsch nichtig

Position

Der Abstand bis zu einem Knopf oder einer nichtthitbebestandigen Wand muß immer länger als 2 cm sein. Wenn der Topf bisher damit besteht, können sie die Knopfe oder die Wände verfarben oder verformen.

Topfe mit einem Durchmesser von über 24 cm vorzugswise auf den hinteren Brenner stellen.

Deckel

Kochen Sie mit dem Deckel auf dem Topf. Sie spare dadurch 50% Energie.

Pflege

Reinigen

Regelmäßige Reinigung gleich nach Gebrauch verhindert, daß übergekochtes Kochgut länger einwirken kann und hartnackige, schwer zu entemfende Flecken verursacht.

Reinigen Sie erst die Bedienungsknöfe, Brenner und Topfroste und dann erst die Glasfläche. Damit wird vermieden, daß die Glasfläche beim Reinigen wieder schmutzig wird.

Täglich

Zur tatsächlichen Reinigung ihrer Gaskochmulde konnen Sie am besten ein mildest Reinigungsmittel verwenden. Verwendten Sie nicht zu viel Wasser, da es in den Brenner oder die Luftungsöffnungen eindringen kann.

Hartnackige Flecken auf Email

Mit flüssigem Scheuerpulver oder Scheuerschwamm aus Kunststoff entfern. Verwenden Sie unter keinigen Umständen Scheuerpulver, aggressive Reinigungsmittel oder grüne Scheuerschwammchen.

Hartnackige Flecken auf Edelstahl

Mit einem Edelstahl-Spezialeiniger entfern. Stets in Edelstahlstruktur-richting polieren. Damit werden Glanzflecke vermieden. Diese Beschädigungen fallen nicht unter die Garantieleistungen. Wenn sich Flecken nicht entfern. lessen, ist das Kochfeld mit HG Öfen- & Grillreiner zu reinigen. Behandeln Sie stets die ganze Mulde, um Farbuntterschiede zu vermeiden. Stets mit einem Glanz-/ Pflegemittel für Edelstahl behandeln.

Achtung!

Übergekoste Speisereste sofort entfern, vor allem von Rotkohl, Apfelmus und Rhaber. Langes Einwirken dieser Speisereste kann Verfährung verursachen.

Heiße Brennerdeckel niemals in kaltes Wasser eintauchen.
Durch die starke Abkühlung kann das Email beschädigt werden.

Störungen

Was ist, wenn...

Wenn das Gerät nicht einwandfrei Funktioniert, heißt das nicht immer, daß es defekt ist. Versuchen Sie erst, die Störung selbst zu behehen. Wenn nachstehende Hinweise nicht helfen, rufen Sie dann den Kundendienst. Wenn die Lampe der Kindersicherung blinkt, wird damit eine Störung angezeigt. Zahlen Sie die Anzahl der langen und kurzen Pulse. Fehlercodes unter der Ziffer 10 werden durch einen langen Puls und ein paar kurze Pulse angezeigt. Fehlercodes von über 20 werden durch zwei ange and mehrere kurze Pulse angezeigt. Beispilswise zwei lange Pulse und drei kurze Pulse zeigen den Fehlercode 23 an. Schreiben sie Die Anzahl Pulse auf, so dass Sie diese dem Monteur bei dessen Beschuch geben können.

Störung	Ursache	Abhilfe
Der Brenner brent oder zündet nicht einwandfrei.	Brenner schmutzig oder feucht.	Brenner reinigen und/oder trocken reiben.
	Brennerdeckel liegt nicht richtig auf dem Brenner.	Brennerdeckel richtig auf den Brenner lagen.
	Die Beführungsschütze an der Rückseite des Gerätes sind blockiert.	Beführungsschütze frei machen.
	Gérät für die benutzte Gasart nicht geeignet.	Typenschild kontrollieren und eventuell mit dem Kundendienst Kontakt aufnehmen.
	Die Zündsicherung hat die Gaszufuhr unterbrochen.	Drohen Sie alle Bediunungskrebel in die 0-Stellung und zünden Sie den Brenner erneut. Wenn dieser Fehler wieder auftritt, ist zu kontrollieren, ob die Brennerdeckel richtig auf den Brennem liegen und ab der Zündstift und/oder Ionisationsstift sauer und trocken sind.
Die Funkenzündung fakt. zündet aber nicht.	Zündkerze schmutzig.	Die Zündkerze reinigen.
	Brenner schmutzig oder feucht.	Brenner reinigen und/oder trocken reiben.
	Brennerdeckel liegt nicht richtig auf dem Brenner.	Brennerdeckel richtig auf den Brenner lagen.
	Die Gashäne sind beim Einsatzten nicht zugebracht.	Alle Gashäne zuzrehen und das Gerät erneut anzüden.
Die Brenner gehen plötzlich aus.	Nach einer Kochzeit von vier Stunden gehen die Brenner automatisch aus.	Schließen Sie alle Gashäne und zünden Sie das Gerät erneut an.

Die Verpackung des Gerätes ist recybar. Benutzcht konnen sein:

Pappe:
Polyethylenfolie (PE);
FKW-freies Polystyrol (PS-Harttschaum).

These Materialien umweltgerecht und nach den behördlichen Vorschriften entsorgen.

Die Behörde kann Innen auch Informationen über die umweltgerechte Entsorgung ihrer ausgedienten Haushaltsgeräte erteilen.

frontbedienung	Gerätevariente I, Erdgasse			Gerätevariente II, Flüssiggase Niederdruck			Gerätevariente III, Flüssiggase Hochdruck
	belastung G25 25 mbar12L kW	belastung G20 20 mbar2H'2E 2E* KW	belastung G25 20 mbar12LL KW	belastung G30 29 mbar13B/P KW	belastung G31 37 mbar13P KW	belastung G31 50 mbar13B/P KW	belastung G30 50 mbar13P KW	belastung G31 50 mbar13P KW	belastung G31 67 mbar13P KW
Brenner
Hilfs: Großstand	0,90	0,95	0,75	0,85	0,70	0,83	0,90	0,80	0,90
Normal: Großstand	2,50	2,75	2,25	1,75	1,50	1,70	1,90	1,65	1,90
Stark: Großstand	2,90	3,10	2,60	2,80	2,40	2,75	3,10	2,70	3,10

Schaltblende oben	Gerätevariente I, Erdgasse			Grätevariente II, Flüssiggase Niederdruck			Gerätevariente III, Flüssiggase Hochdruck
	belastung G25 25 mbar12L kW	belastung G20 20 mbar2H'2E 2E+ kW	belastung G25 20 mbar12LL kW	belastung G30 29 mbar3B'P kW	belastung G31 37 mbar3P kW	belastung G31 50 mbar13P kW	belastung G30 50 mbar13* kW	belastung G31 67 mbar13P kW
Brenner
Hills: Großstand	0,75	0,85	0,68	0,85	0,70	0,83	0,90	0,75	0,90
Normal: Großstand	2,50	2,75	2,25	1,75	1,50	1,70	2,00	1,70	2,00
Stark: Großstand	2,90	3,20	2,60	2,80	2,40	2,75	3,20	2,75	3,20

Die genannten Leistungen sind Nennleistungen.
