BEDIENUNGSANLEITUNG IAN 307559 CRIVIT

FAHRRAD-MONTAGESTANDER

Gebrauchsansierung

PK

CYKELSTANDER

Brouwweledpine

FIEIS-MONTAGESTION

Gebruksdoanzing

（）

Kkppen Si yor dea Ie Saa mit den Abaldogan aus und mochen Si sich erchtband m?

DE/AT/CH Gebrauchs und Sicherheitsinweis

Figra 16

10

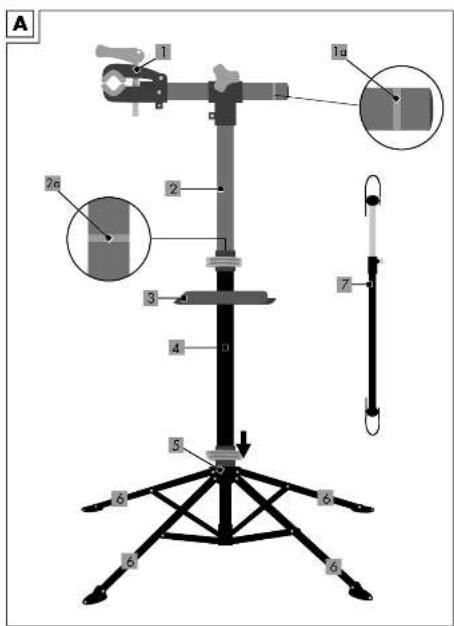

Overview of parts:

(1) Fahrradhalterung
(2) Teleskopstange
(3) Werkzeugschale
(4) Stativ
(5) Gelenkverbindung
(6) Standfuße
(7) Vorderrad-Stabilisator

Herzlichen Glückwunsch!

Mit ihrer Kauf haben Sie sich für einen hochwertigen Antikel entschieden. Machen Sie sich vor der ersten Verwendung mit dem Antikel vertraut.

Lesen Sie hierzu aufmerksam die nachfolgende Gebrauchsanweisung.

Benutzen Sie den Antikel nur wie beschrieben und für die angegebenen Einsatzbereiche.

Bewahren Sie diese Anweisung gut auf.

Händigen Sie alle Unterlagen bei Weitergabedes Artikels an Dritte ebenfls mit aus..

Lieferumfang

1 x Fahrrad-Montageständer
1 x Montagewerkzeug
1 x Aufbauanleitung

Technische Daten

Maximale Traglast: 30kg

Für Fahrradrahmen von 2,5 cm - 5,5 cm

Herstellungsdatum (Monat/Jahr):

17

Bestimmungsgemäß Verwendung

Dieser Fahrrad-Montagestander wurde für den privaten Gebrauch entwickelt.

Sicherheitshinweise Verletzungsgefahr!

• Lesen Sie die Bedienungsanleitung sorgfältig vor dem Aufbau durch und befolgen Sie die Schritte nacheinander, so wie in der Bedienungsanleitung beschrieben.
• WARNUNG! Überschreiben Sie nicht die maximal zulässige Nutzlast von 30 kg! Es besteht die Gefahr von Verletzungen sowie Beschädigungen am Antikel.
• Kontrollieren Sie regelmäßig sümttliche Teile des Fahrrad-Montagestanders. Lockere Verschraubungen müssen nachgezogen, defekte Teile ersetzt werden, um Beschädigungen am Antikel zu vermeiden.

Vorsicht! Quetschgefahr!

• Achten Sie darauf, dass auch die Innensechskantschrauben am oberen Rohrverbinder immer fest angezogen sind.
• WARNUNG! Den Fahrrad-Montageständer nur auf festem und ebenem Untergrund aufstellen, um ein Umfallen des Artikels zu vermeiden.
• WARNUNG! Keine Personen auf das montierte Fahrrad setzen. Es besteht Verletzungsgefahr.
• ACHTUNG! Nicht bestimmungsgemäß oder gar unsachgemäßer Gebrauch kann zur Gefährung von Personen oder zu Beschädigungen des Fahrrads führen.
• Vermeiden Sie aggressive chemische Mittel (z. B. Lösungsmittel)!

Achten Sie beim Auseinander- und Zusammenklappen des Montagestanders darauf, dass Sie sich nicht ihre Finger quetschen.

• Platzieren Sie den Montagestandener so, dass Sie auch bei aufgesetztem Fahrrad ausreichend Bewegungsraum haben.

- Vermeidung von Sachschäden!

Zur Vermeidung von Beschädigungen am Fahrrad achten Sie darauf, dass Sie keine Züge und/oder Verkabelungen im Montagestandener einkommen.

• Carbonrahmen sind äußert druckempfindlich! Achten Sie auf eine angemessene Festspannkraft der Klemmvorrichtung, um den Rahmen nicht zu beschädigen.
• Die Führungs- und Feststellteile müssen öl- und fettfrei gehalten werden.
• Nicht alle Rahmen-/Querschnittsgeometrien können im Antikel eingespannt werden.

Montage

Hinweis:

Optional konnen Sie die FüBe des Montagestanders mit dem Untergrund verschrauben, um die lokale Standsicherheit zu erhöhen.itte verwenden Sie davon geeignetes Befestigungsmaterial. Zusätzlich ist dem Artikel ein Stabilisator zur Vorderradbefestigung eines montierten Fahrrads beigelegt (7).

Stellen Sie das Stativ des Fahrradmontagestanders auf, indem Sie die Gelenkverbindung (5) auf dem Stativ (4) bis zum Anschlag nach unten schiben. Fixieren Sie das Gelenk mit der Schnellspannklemme (Abb. B).

Drehen Sie zunachst die Klemme rechtsherum an, bis Sie einen leichten Widerstand spuren. Drehen Sie dann noch eine Umdrehung weiter, bevor Sie die Klemme zuklappen. Beim Zuklappen sollen Sie einen starken Widerstand spuren. Kontrollieren Sie die Fixierung anschließend. Klappen Sie die Standfuße (6) der Stativbeine nach unter und vergewissern Sie sich, dass der Antikel auf einem festen und ebenen Untergrund stehen. Stecken Sie nun die Teleskopstange (2) in das Stativ und montieren Sie anschließend die Fahrradhalterung (1) an der Teleskopstange. Die Werkzeugschale (3) konnen Sie an einer beliebigen Stelle des Statifs (4) anbringen.

Aufsetzen des Fahrrads

Hinweise:

• Kontrollieren Sie nach dem Aufsetzen den sicheren Sitz des Fahrrads und den sicheren Stand des Fahrrad-Montagestanders.
• Beachten Sie die maximalen Auszugslängen der Teleskopstange (2) und der Fahrradhalterung (1), über-schreiben Sie nicht die angebrachten Markierungen.
• Wenn Sie das Fahrrad an einer senkrechten Rahmenstange (z. B. Sattelstange) befestigen, reduziert sich die maximale Traglast auf 25 kg.
• Achten Sie darauf, dass sich das Fahrrad im Gewichtsmittelpunkt befestigen. Ansonsten besteht die Gefahr, dass sich das Fahrrad dreht.
• Verändert sich beim Arbeiten am Fahrrad der Gewichtsmittelpunkt des Befestigungspunktes, müssen Sie das Fahrrad in der Farradhalterung neu justieren, sodass der Gewichtsmittelpunkt wieder hergestellt wird. Ansonsten reduziert sich die maxima- le Traglast auf 25kg

Wahlen Sie einen Abschnitt des Fahrrad-rahmens, den Sie in die Halterung des Fahrrad-Montagestanders einkommen möchten.

Dieser Abschnitt des Rahmens muss unbedingt in der Schwerpunktmitte des Fahrrads liegen.
Stellen Sie den Winkel der Fahrradhalterung (1) passend zu der ausgewählten Rahmenlage des Fahrrads ein (siehe Beispiele in Abb. C und Abb. D). Legen Sie den Schnellspannhebel um und drehen Sieihn gegen den Uhrzeigersinn, um die Klemmvorrichtung zu öffnen (Abb. F).

Legen Sie den Fahrradrahmen in die Klemmvorrichtung und drehen Sie den Schnellspannhebel im Uhrzeigersinn, bis sich der Schnellspannhebel mit Kraft herumlegen{lsst (Abb. F).

Achten Sie auf eine ausreichende Festspannkraft. Hinweis: Wenn sich der Schnellspannhebel zu leicht herumlegen lasst, ist die Festspannkraft un-genügend. Drücken Sie den Schnellspannhebel in thisem Fall zurück in die geöffnete Stellung und drehen Sieihn nochmals im Uhrzeigersinn, um die Festspannkraft zu erhöhen.

SchlieBen Sie den Schnellspanner wieder.
Wenn sich der Schnellspannhebel nicht herumle-gen{lsst, ist die Festspannkraft zu stark. Reduzieren Sie die Festspannkraft, indem Sie den Hebel gegen den Uhrzeigersinn drehen. Lockern Sie die Klemmvorrichtung um eine halbe Umdrehung und versuchen Sie dann, den Schnellspanner zu schlieBen. Wiederholen Sie diesen Vorgang, bis die maximale Festspannkraft gefunden ist, bei der sich der Hebel noch herumlegen lasst.

• Wir empfehlen, den folgenden Schritt (die Höhenverstellung) mit 2 Personen durchzuführn.

Anschließlich konnen Sie die Teleskopstange (2) auf die gewünschte Höhe ausziehen. Durch Drehen der Teleskopstange konnen Sie auch die Position des eingeklemmten Fahrrads verändern. Sobald Sie die gewünschte Höhe und Position erreicht haben, fixieren Sie das Teleskoprohr mit dem Schnellspanner am Stativ. Gehen Sie damit genauso vor, wie bei dem Schnellspanner am Stativgelenk (Abb. B). Um das Vorderrad zu stabilisieren, konnen Sie den mitgelieferten Vorderrad-Stabilisator (7) zwischen dem Vorderradlenker und dem Teleskoprohr einspannen (Abb. E).

Werkzeugschale

In der Werkzeugschale befindet sich im größten Fach ein Magnet zur Fixierung von Kleinmaterialien.

Reinigung und Pflege

Reinigen Sie den Fahrrad-Montageständer regelmäßig mit warmem Wasser und ph-neutraler Seife. Immer mit einem trockenen Tuch nachwischen! Vermeiden Sie aggressive chemische Mittel (z. B. Lösungsmittel)! Lagern Sie den Antikel an einem trockenen und gut belufteten Ort.

Hinweise zur Entsorgung

Entsorgen Sie den Antikel und die Verpackungsmaterialien entsprechend aktueller ortlicher Vorschriften. Verpackungsmaterialien wie z. B. Folienbeutel gehoren nicht in Kinderhände. Bewahren Sie das Verpackungsmaterial für Kinder unerreichbar auf.

Hinweise zur Garantie und Serviceabwicklung

Der Antikel wurde mit großer Sorgfalt und unter ständiger Kontrolle produziert. Sie erhalten auf diesen Antikel drei Jahre Garantie ab Kaufdatum.itte bewahren Sie den Kassenbon auf. Die Garantie gilt nur fur Material- und Fabrikationsehler und entfallt bei missbrauchlicher oder unsachgemäßer Behandlung. Ihre gesetzlichen Rechte, insbesondere die Gewährleistungsrechte, werden durch diese Garantie nicht eingeschränkt.

Bei etwaigen Beanstandungen wenden Sie sichitte an die unter stehende Service-Hotline odersetzen Sie sich per E-Mail mit uns in Verbindung.Unsere Servicemitarbeiter werden das weitereVorgehen schnellstmöglich mit ihren abstommen.Wir werden Sie in jedem Fall persönlich beraten. Die Garantiezeit wird durch etwaige Repa raturen aufgrund der Garantie, gesetzlicherGewährleistung oder Kulanz nicht verlangert.Dies gilt auch fur ersetze und reparierte Teile.Nach Ablauf der Garantie anfallende Reparatur sind kostenpflichtig.

IAN:292230

DE Service Deutschland Tel.: [phone] E-Mail: [e-mail]

AT Service Österreich Tel.: [phone] (0,15 EUR/Min.) E-Mail: deltasport@lidl

CH Service Schweiz
Tel.: [phone]
(0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.)
E-Mail: [e-mail]
