BEDIENUNGSANLEITUNG MR 750 MAGNAT

Wichtige Hinweise zur Installation / Garantleurkunde

Bitte führen Sie das Gerät am Ende seiner Lebensdauer den zur Verfügung stehenden Rückgabe- und Sammelsystemen zu.

4 Vor Inbetriebnahme

4 Wichtige Sicherheitshinweise

5 Entsorgungshinweise

5 Konformitätserklärung

5 Bestimmungsgemäßer Gebrauch

6 - 8 Bedienungselemente und Anschlüsse

Vorderseite

Rückseite

Fernbedienung

9 Inbetriebnahme

9 Verbinden des Geräts mit einer Bluetooth-Audioquelle

9 Senderspeicher

10 RDS-Funktion des Tuners

10 DAB-Funktionen des Tuners

10 Auto-Standby-Funktion

10 Röhrenaustausch

10 Service und technische Probleme

11 Technische Daten

ZUBEHÖR

1) Bedienungsanleitung

2) Fernbedienung inkl. Batterie (2x AAA)

3) Netzkabel

4) DAB/FM-Antenne

VOR INBETRIEBNAHME

Sehr geehrter Kunde,

vielen Dank, dass Sie sich für den Magnat MR 750 Röhrenreceiver entschieden haben.

Bitte lesen Sie unsere folgenden Hinweise vor Inbetriebnahme des MR 750 genau durch.

WICHTIGE SICHERHEITSHINWEISE

Bitte lesen Sie die Bedienungsanleitung vor der Inbetriebnahme aufmerksam durch. Die Bedienungsanleitung enthält wichtige Hinweise zum Betrieb und zur Sicherheit. Befolgen Sie unbedingt alle Hinweise. Bewahren Sie die Bedienungsanleitung gut auf.

- WARNHINWEISE: Alle Warnzeichen auf dem Gerät, dem Zubehür und in der Bedienungsanleitung müssen beachtet werden.

- WÄRMEEINWIRKUNG: Betreiben Sie das Gerät mit Zubehör nur im Temperaturbereich von 10°C bis 40°C.

Das Gerät sollen nicht in der Nähe von Wärmequellen aufgestellt werden (Heizkörper, Ofen, Heizstrahler, offene Flammen). Beim Aufstellen in Nähe von Verstärken sollte ein Mindestabstand von 10 cm nicht unterschritten werden.

Stellen Sie keine offenen Flammen, wie z. B. Kerzen, auf das Gerät. Achten Sie auf eine ausreichende Belüftung des Gerätes. Das Gerät darf nicht abgedeckt sein, z. B. durch Vorhänge, Gardinen. Halten Sie ausreichend (ca. 20 cm) Abstand zu Wänden.

- EINFLUSSV VONEUCHTIGKEIT: Das Gerät darf nicht Tropf- oder Spritzwasser ausgesetzt werden. Ebenfalls darf es nicht zum Abstellen von Vasen oder anderen mit Feuchtigkeit gefüllten Behältern benutzt werden. Setzen Sie das Gerät weder Wasser noch hoher Luftfeuchtigkeit aus. Es besteht die Gefahr eines Stromschlags. Bei Kontakt mit Feuchtigkeit oder Flüssigkeiten trennen Sie das Gerät sofort vom Netz.

- FREMDKÖRPER: Achten Sie darauf, dass keine Fremdkörper durch die Öffnungen des Gerätes ins Innere gelangen. Sie könnten Kurzschlüsse auslösen und auch einen Stromschlag und Brand.

- REINIGUNG: Bitte verwenden Sie ein trockenes und welches Tuch und keine Reinigungsmittel, Sprays oder chemische Lösungsmittel, da sonst die Oberfläche beschädigt werden könnte.

- STROMANSCHLUSS: Bitte beachten Sie die Spannungswerte auf den Hinweisschildern. Das Gerät darf nur mit den auf den Schildern angegebenen Spannungswerten und Frequenzwerten betrieben werden.

- BLITZSCHUTZ/VORSICHTSMASSNAHMEN: Wird das Gerät längere Zeit (z. B. im Urlaub) nicht benutzt, sollte es durch Ziehen des Netzsteckers vom Netz getrennt werden. Das Gerät sollte auch bei Gewitter vom Netz getrennt werden. Somit wird eine Beschädigung durch Blitzschlag und Überspannung verhindert.

NETZKABEL: Das Netzkabel muss immer betriebsbereit sein und sollte nur so verlegt sein, dass niemand auf das Netzkabel treten kann. Auch darf es nicht durch Gegenstände eingeklemmt sein, die das Kabel beschädigen können. Bei Verwendung von Steckern und Mehrfachsteckdosen ist darauf zu achten, dass das Kabel an der Stelle, wo es aus der Steckdose kommt, nicht geknickt wird. Das Netzkabel nicht mit feuchten Händen anschließen oder entfernen.

Der Netzstecker dient als Abschalteinrichtung und muss immer frei zugänglich sein.

- ÜBERLASTUNG: Steckdosen, Mehrfachsteckdosen und Verlängerungskabel sollten nicht überlastet werden. Beachten Sie die Nennwerte auf den Steckdosen und Verlängerungskabeln. Bei Überlastung besteht Stromschlag- und Brandgefahr.

- AUFSTELLUNG: Bitte beachten Sie die Montageanweisung. Das Gerät sollte nur auf festem Untergrund und nicht auf bewegliche Untergestelle gestellt oder montiert werden, da sonst Verletzungsgefahr besteht.

- Benutzen Sie nur das beigepackte oder vom Hersteller spezifiziertes Originalzubehör.

- BATTERIEN UND AKKUS dürfen nicht großer Hitze ausgesetzt werden, wie z. B. Sonnenschein, Feuer o. ä. Es besteht Explosionsgefahr, wenn die Batterie falsch eingesetzt wird. Ersetzen Sie die Batterie nur durch den selben oder gleichwertigen Typ.

GEFAHR DES VERSCHLUCKENS VON BATTERIEN!

• Das Gerät/die Fernbedienung können eine Batterie enthalten, die verschluckt werden kann. Halten Sie die Batterie zu jeder Zeit außerhalb der Reichweite von Kindern. Wird die Batterie verschluckt, kann dies zu schweren Verletzungen oder zum Tod führen. Schwere innere Verbrennungen können innerhalb von 2 Stunden nach dem Verschlucken auftreten.
• Suchen Sie umgehend einen Arzt auf, wenn der Verdacht besteht, dass eine Batterie verschluckt oder in einen Teil des Körpers eingeführt wurde.
• Wenn die Batterlen gewechselt werden, halten Sie alle neuen und gebrauchten Batterlen außerhalb der Reichweite von Kindern. Vergewissern Sie sich, dass das Batteriefach nach einem Batteriewechsel wieder vollständig geschlossen ist.
• Kann das Batteriefach nicht vollständig geschlossen werden, verwenden Sie das Produkt nicht weiter. Halten Sie das Produkt außerhalb der Reichweite von Kindern und kontaktieren Sie den Hersteller.

SCHÄDEN, DIE VOM FACHMANN BEHOBEN WERDEN MÜSSEN:

Bei den folgenden Schäden sollte das Gerät sofort vom Netz getrennt werden und ein Fachmann mit der Reparatur beauftragt werden:

• Bei sichtbaren Beschädigungen des Netzkabels darf das Gerät nicht mehr betrieben werden. Ein beschädigtes Kabel darf nicht repariert, sondern muss ausgetauscht werden.
• Beschädigungen der Netzbuchse am Gerät.
• Wenn Feuchtigkeit oder Wasser in das Gerät gelangt ist oder Gegenstände in das Gerät gefallen sind.
• Wenn das Gerät heruntergefallen ist und das Gehäuse beschädigt ist
• Wenn das Gerät nicht richtig funktioniert, obwohl man alle Hinweise in der Bedienungsanleitung beachtet hat.

Es dürfen nur nachträgliche Änderungen vorgenommen werden, die vom Hersteller genehmigt sind. Es dürfen zur Reparatur nur Originalersatzteile verwendet werden.

Nach einer Reparatur sollte das Gerät auf Sicherheit überprüft werden, um eine ordnungsgemäße und sichere Funktion sicherzustellen.

Reparaturen müssen immer qualifizierten Fachkräften überlassen werden, da man sich sonst gefährlichen Hochspannungen oder anderen Gefahren aussetzt.

Das Dreieck mit Blitzsymbol warnt den Benutzer, dass innerhalb des Gerätes hohe Spannungen verwendet werden, die gefährliche Stromschläge verursachen können.

Das Dreieck mit Ausrufezeichen macht den Benutzer darauf aufmerksam, dass in der beigefügten Bedienungsanleitung wichtige Betriebs- und Wartungsanweisungen (Reparatur) enthalten sind, die unbedingt beachtet werden müssen.

Nicht öffnen! Gefahr des elektrischen Schlages! Um die Gefahr von Feuer oder eines elektrischen Schlages zu verringern, darf das Gerät nicht Regen oder Feuchtigkeit ausgesetzt werden.

Gerät der Schutzklasse II mit doppelter Isolation. Kein Schutzerdungsanschluss vorhanden.

ENTSORGUNGSHINWEISE

Gemäß der europäischen Richtlinie 2012/19/EU müssen alle elektrischen und elektronischen Geräte über lokale Sammelstellen getrennt entsorgt werden. Bitte beachten Sie die lokalen Verschriften und entsorgen Sie Ihre Altgeräte nicht mit dem normalen Hausmüll.

Batterie-Entsorgung

Alt-Batterien sind Sondermüll und müssen gemäß den aktuellen Vorschriften entsorgt werden.

KONFORMITÄTSERKLÄRUNG

Hiermit erklärt die Firma Magnat Audio-Produkte GmbH, dass sich das Gerät Magnat MR 750 in Übereinstimmung mit den grundlegenden Anforderungen und anderen relevanten Vorschriften der Richtlinie 2014/53/EU befindet. Die Konformitätserklärung finden Sie unter www.magnat.de im Downloadbereich des Gerätes.

BESTIMMUNGSGEMÄSSER GEBRAUCH

Dieses Gerät ist nur für die Verwendung im Haus konzipliert.

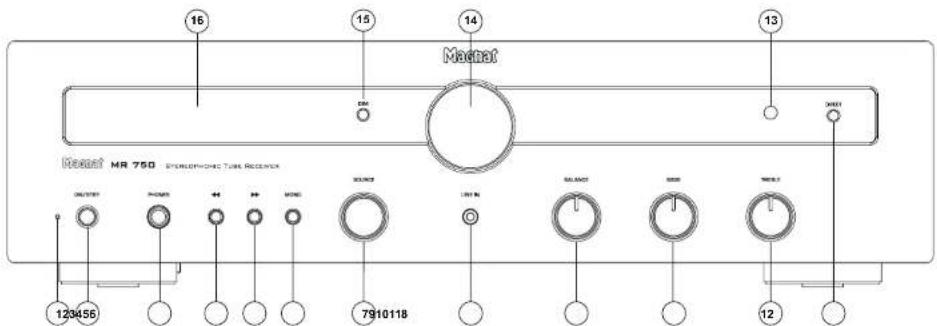

BEDIENUNGSELEMENTE UND ANSCHLÜSSE - VORDERSEITE

Macrol 16 15 14 13 Macrol MR 750 - STEREOPHONE TUBE RECEIVER 123456 7910118 123456 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12

1 LED-ZUSTANDSANZEIGE

Diese Leuchtanzeige zeigt 2 Zustände an, in denen sich der eingeschaltete MR 750 befinden kann:

• LED leuchtet grün: Der MR 750 ist eingeschaltet. Das Gerät ist betriebsbereit.
• LED leuchtet rot: Der MR 750 befindet sich im Standby-Modus.

2 ON/STBY

Schaltet das Gerät ein, wenn es sich im Standby-Modus befindet. Leuchtet die LED nicht, müssen Sie den Netzschalter auf der Rückseite des Gerätes einschalten. Umgekehrt kann das Gerät vom Power Betrieb auf Standby geschaltet werden.

3 KOPFHÖRER

6,3 mm Stereo-Klinkenausgang für Kopfhörer. Bei Benutzung schalten sich die Lautsprecher aus. Stellen Sie die Lautstärke niedrig, bevor Sie einen Kopfhörer anschließen.

4.5 ◀ ◀ ▶ ▶

FM-Betrieb:

Kurzer Druck: Ändert die Empfangsfrequenz in 50-kHz-Schritten (FM) (manuelle Sendereinstellung).

• Langer Druck: Sucht den nächsten Sender (automatische Sendereinstellung).
  DAB-Betrieb:
• Wählt den nächsten bzw. vorigen Sender im DAB-Band.

6 MONO (NUR IM FM-MODUS)

Schaltet bei UKW-Empfang zwischen FM Stereo und FM Mono um.

Bei schwachem Empfangssignal schaltet das Gerät im Stereo-Modus automatisch auf Mono-Empfang um, um den Rauschabstand zu verbessern.

7 SOURCE (EINGANGSWAHLSCHALTER)

Schaltet zwischen den verschiedenen Audio- quellen um:

• PHONO: Plattenspieler mit Magnet-System (MM).
  • CD: CD-Spieler.
  • STREAMER: Streamer oder DVD
  • AUX1/2: Weltere Audiogeräte
  • LINE IN: Fronteingang für mobile Geräte
  • HDMI: HDMI (ARC)-Eingang
• BT: Verbindung mit einem Bluetooth-Quellgerät

• DIGITAL OPT, DIGITAL COAX:
Anschluss an digitale Audioquellen
• FM INPUT: Auswahl des FM-Tuners
• DAB INPUT: Auswahl des DAB/DAB+ Tuners

8 LINE IN

3,5 mm Stereo-Klinkeneingang für eine zusätzliche Audioquelle (MP3-Player o. ä.).

9 BALANCE

Hiermit können Sie den Stereomittelpunkt zwischen den Lautsprechern nach rechts oder links verschieben.

10.11 KLANGREGELUNG: BASS / TREBLE

Mit diesen Reglem kann die Bass- und Hochtonwiedergabe individuell eingestellt werden.

12 DIRECT

Das Gerät wird in den linearen Modus geschaltet. Eine Klangbeeinflussung mit TREBLE und BASS ist nicht möglich. Im Display wird das durch DIRECT ON angezeigt.

13 SENSOR FÜR FERNBEDIENUNG

Um die Fernbedienung zu benutzen, zielen Sie bitte auf diese Stelle.

14 VOLUME

Hiermit können Sie die Gesamtlautstärke der Musikwiedergabe einstellen.

15 DIM

Mit dieser Taste kann die Helligkeit des Displays in drei Stufen eingestellt werden.

16 DISPLAY

Im Display werden folgende Informationen angezeigt:

• Aufheizphase der Röhre.
Diese dauert ca. 30 Sekunden.
• gewähler Audioeingang
• Lautstärke-Information
- Sender- und Empfangsinformationen im FM- und DAB-Modus. Siehe hierzu auch Taste INFO der Fernbedierung.

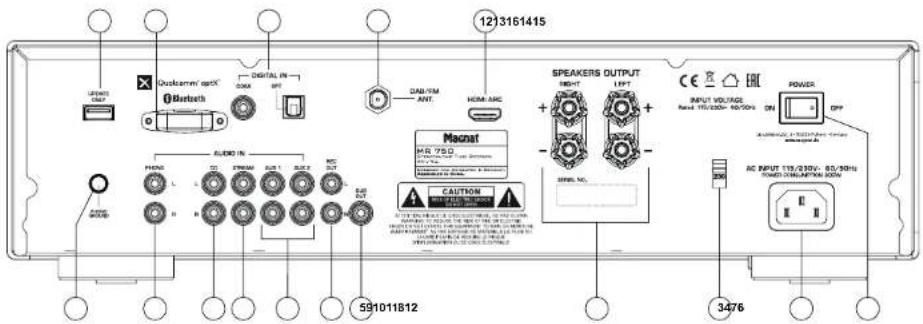

BEDIENUNGSELEMENTE UND ANSCHLÜSSE - RÜCKSEITE

1213161415 LPGWNT COMP Qualcomm' spc' Bluetooth DIGITAL IN COSA BPT DAG/75M ANT HOM-ARC Macnet HS 7950 + - SPEAKERS OUTPUT BEET EFT CE INPUT VOLTAGE Rout 175/330V - 85/30Hz ON POWER AC INPUT 175/330V - 85/30Hz POWER ON/OFF/AM 500V 3476 AUDIO IN PHOLO L R B 591011812

1 NETZSCHALTER

Schaltet das Gerät ein und bringt es in den Standby-Modus. Ist der Schalter in Position "OFF", Ist das Gerät vom Netz getrennt.

2 NETZANSCHLUSS

Zum Anschluss des mitgelieferten Netzkabels. Die Sicherung darf nur von qualifiziertem Servicepersonal gewechselt werden.

3 115/230V

(NETZSPANNUNGSWAHLSCHALTER)

Der Netzspannungswahlschalter ist ab Werk auf 230 V für die Verwendung im europäischen Raum eingestellt.

Sehr wichtig: Wird das Gerät in 115V-Stellung an das 230V-Netz angeschlossen, führt dies zwangsläufig zur Zerstörung des eingebauten Verstärkers!

4 LAUTSPRECHERANSCHLÜSSE

Zum Anschluss eines Stereo-Lautsprecherpaares mit einer Impedanz von 4-8 Ohm unter Beachtung der richtigen Polarität. Siehe auch das Kapitel INBETRIEBNAHME.

5 SUB OUT

Ausgang zum Anschluss eines aktiven Subwoofers.

6 REC OUT

Zum Anschluss von Geräten für die analoge Tonaufzeichnung (z. B. Tonbandgerät, Kassettenrecorder). An diesem Ausgang liegt das Signal der gewähnten Audioquelle mit festem Pegel an, also unabhängig von der Stellung des Lautstärkereglers.

ANALOGE CINCH-ANSCHLÜSSE (7 - 10)

Zum Anschluss analoger Audioquellen. Bitte beachten Sie die farbliche Kennzeichnung der Buchsen und Stecker. Rot ist immer der rechte Kanal.

7 AUX-EINGÄNGE

Anschluss weiterer Audioquellen (z. B. MP3- oder Minidisk-Spieler).

8. STREAM-EINGANG

Anschluss eines Streamers, DVD- oder Bluray-Spielers.

9 CD EINGANG

Anschluss eines CD Spielers.

10 PHONO EINGANG

Anschluss eines Plattenspielers mit Magnetsystem (MM) oder MC System mit hohem Ausgangspegel (High Output MC).

11 PHONO MASSEANSCHLUSS

Anschluss der Masseader am Phonokabel, um Brummen zu verhindern.

12 HDMIARC

Schließen Sie Ihr Fernsehgerät an diesen Anschluss an, wenn er über einen HDMI® Anschluss mit ARC-Funktion verfügt (Audio Return Channel, HDMI® 1.4-Standard). Es können nur Funktionen wie Lautstärke und Stummschaften (MUTE) über die Fernbeolenung Ihres Fernsehgeräts gesteuert werden. Das notwendige HDMI®-Anschlusskabel ist nicht im Lieferumfang enthalten.

13 DAB/FM-ANTENNENANSCHLUSS

Zum Anschluss der beigefügten DAB/FM-Antenne oder an eine Hausanternenanlage.

14 DIGITAL IN OPT. COAX

Schließen Sie den MR 750 mit einem optischen oder koaxialen Digital-Audiokabel an den Digitalausgang Ihres CD-Players/Computers/Spielekonsole/Netzwerkspielers an.

15 BLUETOOTH-ANTENNE

16 UPDATE

Dieser Anschluss ist ausschließlich für Systemupdates vorgesehen.

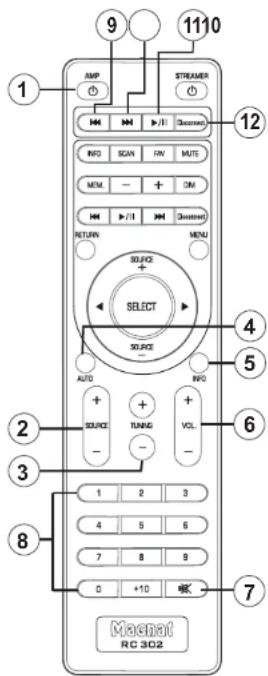

BEDIENUNGSELEMENTE UND ANSCHLÜSSE - FERNBEDIENUNG

1 9 1110 AMP STREAMER 1 INFO SCAN FAN MUTE MEM - + DM H J/1 Dissuera RETURN MENU SELECT SOURCE AUTO INFO + SOURCE TUNING - + VOL - 4 5 6 7 8 9 0 +10 Macnet RC 3C02 12 4 5 6 7

• Vor Benutzung der Fernbedienung müssen die mitgelieferten Batterlen in das Batteriefach auf der Rückseite der Fernbedienung eingesetzt werden.
• Sollten sich die Batterien nach längerem Betrieb entleert haben, so wechsel Sie sie bitte aus (Typ AAA).
• Um Schäden an der Fernbedienung zu vermeiden, entfernen Sie bitte die Batterien, wenn das Gerät längere Zeit nicht benutzt wird.

1 AMP

Schaltet das Gerät ein, wenn es sich im Standby-Modus befindet. Leuchtet die LED nicht, müssen Sie den Netzschalter auf der Rückseite des Gerätes einschalten. Umgekehrt kann das Gerät vom Power-Betrieb auf Standby geschaltet werden.

2 SOURCE (EINGANGSWAHL)

Schaltet zwischen den verschiedenen Audioquellen um (s. VORDERSEITE, Pos. 7). Der aktive Eingang wird im Display angezeigt.

3 TUNING

FM-Betrieb:

• Kurzer Druck: Ändert die Empfangsfrequenz in 50-kHz-Schritten (FM) (manuelle Sendereinstellung).
  • Langer Druck: Sucht den nächsten Sender im gewählten Band (automatische Sendereinstellung).a

DAB-Betrieb:

Wählt den nächsten bzw. vorigen Sender im DAB-Band.

4 AUTO (DAB-BETRIEB)

Diese Funktion durchsucht den DAB-Frequenzbereich (Band III) nach Sendern. Diese sind dann über die TUNING-Tasten abrufbar.

5 INFO

FM-Betrieb:

Abrufen von RDS-Informationen (sofern vom Sender unterstützt).

Weitere Informationen zu den RDS-Senderinformationen finden Sie im Abschnitt "RDS-Funktionen des Tuners".

DAB-Betrieb:

Abrufen von DAB Senderinformationen (sofern vom Sender unterstützt).

Weitere Informationen zu den DAB- Senderinformationen finden Sie im Abschnitt "DAB-Funktionen des Tuners".

Bluetooth Betrieb:

Im Display wird die Gerätekennung des gekoppelten Gerätes, die Datenrate und die ID3-Tag Informationen des aktuellen Titels angezeigt

Durch Druck auf diese Taste werden die einzelnen ID3-Tag Informationen in folgender Reihenfolge angezeigt:

Titel- Interpret - Album - keine Anzeige Digitale Eingänge:

Im Display wird für ca. 5 sec. die Datenrate des aktuellen Titels angezeigt.

6 VOLUME

Erhöht (▲) oder verringert (▼) die Lautstärke.

7 MUTE

Schaltet den Ton stumm und wieder ein.

S NUMERISCHE TASTEN

9 TITELSPRUNG ZURÜCK (BLUETOOTH-BETRIEB)

Einmaliges Drücken startet den aktuell abgespielten Titel eines Bluetooth-Quellgeräts von vorne. Durch mehrmaliges Drücken springt das Quellgerät zu vorherigen Titeln.

10 TITELSPRUNG VOR (BLUETOOTH-BETRIEB)

Einmaliges Drücken startet den aktuell abgespielten Titel eines Bluetooth-Quellgeräts von vorne. Durch mehrmaliges Drücken springt das Quellgerät zu folgenden Titeln.

11 PLAY/PAUSE (BLUETOOTH-BETRIEB)

Pausiert den aktuell abgespielten Titel eines Bluetooth-Quellegeräts bzw. setzt die Wiedergabe fort.

12 DISCONNECT (BLUETOOTH-BETRIEB)

Trennt eine bestehende Bluetooth Verbindung und startet den Pairing Modus.

Die nicht durch Nummern gekennzeichneten Tasten sind für Bedienung des Magnat Streamers MMS 730 reserviert und haben für den MR 750 keine Funktion.

INBETRIEBNAHME

• Stellen Sie den MR 750 auf eine ebene Unterlage. Beachten Sie die Abstände, die unter "Sicherheitshinweise" aufgeführt wurden.
  WICHTIG: Legen Sie keine Gegenstände (Zeitschriften, CD/Plattenhüllen o.ä) auf das Gerät. Die Lüftungsschlitze auf der Geräteberselte müssen immer frei bleiben!
  • Schließen Sie Ihre Lautsprecher an:
  Das Stereo-Lautsprecherpaar (Impedanz 4 bis 8 Ohm) wird wie folgt auf der Rückseite angeschlossen:

Verwenden Sie nur hochwertige Audo-Lautsprecherkabel mit einem Lefterquerschnitt von min. 1,5 – 2,5 mm². Isolleren Sie die Kabel ca. 10 mm ab und verdrillen Sie die Enden. Lösen Sie nacheinander die Klemmschrauben und stecken die abisolierten Enden in die seitliche Bohrungen. Ziehen Sie die Klemmschrauben wieder fest an. Auf richtige Polung ist unbedingt zu achten. Sie können auch vorkonfektionierte Kabel mit 4 mm Bananenstecker oder Gabelschuhen verwenden. Bitte beachten Sie auch die Bedienungsanleitung der Lautsprecher.

• Schließen Sie Ihre Audioquellen an.
• Schließen Sie die DAB/FM-Antenne an den Antennenanschluss auf der Rückseite des Gerätes an. Beim späteren Betrieb sollte dann die Position der Antenne ermittelt werden, bei der der Empfang am besten ist. Das Ende der Antenne sollte dann an der entsprechenden Position, z. B. mit einer Heftzwecke, befestigt werden.
  Eine geeignete Hausantennenanlage oder Außenanterne kann bei ungünstiger Empfangssituation den Empfang verbessern.
• Schließen Sie auf der Rückseite das beigefügte Netzkabel an, und danach das andere Ende an eine 230 V Steckdose.
• Schalten Sie zunächst den Netzschalter auf der Rückseite ein, das Gerät befindet sich nun im Standby-Modus.
• Schalten Sie das Gerät nun mit der ON/STBY-Taste auf der Front oder über die Fernbedienung ein.
• Nach der Vorheizphase der Röhre ist das Gerät betriebsbereit.
• Wählen Sie die von Ihnen gewünschte Audioquelle mit dem Eingangswahlschalter.

VERBINDEN DES GERÄTS MIT EINER BLUETOOTH-AUDIOQUELLE

Wählen Sie den Bluetooth-Eingang. Wenn vorher bereits eine Kopplung mit einem Bluetooth-Quelgerät bestand, wird selbstätig versucht, die Verbindung mit diesem Gerät wiederherzustellen. Dabei kann es vorkommen, dass Sie die Wiederaufnahme der Verbindung am Quelgerät manuell bestätigen müssen. Wenn keine vorherige Kopplung bestand oder die Verbindung nicht wiederhergestellt werden kann, aktiviert der MR 750 automatisch den Kopplungs-Modus, auch Pairing-Modus genannt. Im Display blinkt die Anzeige „BT“:

Schalten Sie nun den Bluetooth-Modus Ihres Quellgeräts ein. Der MR 750 wird in der Liste mit Bluetooth-Geräten als „MR 750“ angezeigt. Falls es nicht in der Liste angezeigt wird, aktivieren Sie am Quellgerät manuell die Suche nach Bluetooth-Geräten und stellen Sie sicher, dass sich der MR 750 im Pairing-Modus befindet.

Je nach Quellgerät kann es vorkommen, dass während des Kopplungsvorgangs gefragt wird, ob das Passwort angenommen werden soll. Das können Sie einfach mit „Annehmen“ bestätigen. Wenn weiterhin nach einem Passwort gefragt wird, benutzen Sie die Standard-Passwörter „0000“ oder „1234“. Falls nach erfolgter Kopplung gefragt wird, ob Sie eine Verbindung herstellen möchten, beantworten Sie dies ebenso mit „Ja“. Nach erfolgreicher Kopplung und Verbindung leuchtet die Displayanzeige „BT“ dauerhart.

Der MR 750 unterstützt den besonders hochwertigen Audio-Übertragungsstandard „Qualcomm® aptX™“. Wenn Ihr Quellgerät diese Technik ebenfalls unterstützt, wird beim Herstellen einer Bluetooth-Verbindung automatisch „Qualcomm® aptX™“ als Übertragungsmodus gewählt.

SENDERSPEICHER

Das Gerät ist mit zwei voneinander unabhängigen Senderspeichern für FM- und DAB-Sender ausgerüstel. Jeder Speicher kann bis zu 40 Sender aufnehmen.

Abspeichern von Sendern:

Stellen Sie den gewünschten DAB- oder FM-Sender mit den TUNING-Tasten am Gerät oder über die Fernbedienung ein.

• Wählen Sie den gewünschten Speicherplatz durch langen Druck auf die jeweilige Taste der Numerischen Tastatur.
• Bei zweistelligen Speicherplatznummem (10 - 40) muss zuerst die Taste +10 lange gedrückt und danach die gewünschten Ziffern eingegeben werden.
  • Die erfolgreiche Speicherung wird im Display durch die Anzelge STORED PRESET bestätigt. In der ersten Zeile wird vor der Senderfrequenz die Speicherplatznummer dauerhaft angezeigt.

Wählen eines Senders aus der Senderliste:

Wählen Sie den gewünschten Speicherplatz über die numerische Tastatur (kurzer Druck).

RDS (RADIO DATA SYSTEM)-FUNKTION DES TUNERS (NUR FM)

RDS ist ein System, mit dem Informationen über UKW-Sendungen zusammen mit dem Signal des Senders ausgestrahlt werden. Der MR 750 kann diese Informationen (über den Sender, die Sendung usw.) Im Display anzeigen.

Die RDS-Informationen können durch wiederholtes Drücken der INFO-Taste (Fernbedienung) in folgender Reihenfolge abgerufen werden:

• PS (Program Service Name): Zeigt den Namen des Senders an.
• RT (Radio Text): Zeigt Informationen und Meldungen des Senders an.
• PTY (Program Type): Zeigt den Typ des Senders an.
• Uhrzeit/Datum

DAB-FUNKTIONEN DES TUNERS (NUR DAB)

Das DAB-Übertragungssystem hält weitere Daten und Informationen bereit, die über die INFO-Taste (Fernbedienung) in folgender Reihentfolge abgerufen werden können:

• Sendername
• DLS (Dynamic Label Segment): Zeigt Informationen und Meldungen des Senders an (z. B. Titel und Interpret des aktuellen Musikstücks, News-Meldungen, weitere Informationen der aktuellen Sendung oder des Senders)
  • Programm-Typ (z. B. Pop, News, Klassik)
  • DAB-Multiplex-Nummer und Frequenz des aktuellen Senders
  • Uhrzeit / Datum
  • Bitrate des aktuellen Audiosignals
  • DAB-Multiplex-Name

AUTO-STANDBY-FUNKTION

Das Gerät verfügt über eine Auto-Standby-Funktion, die das Gerät automatisch ca. 4 Stunden nach der letzten Bedienung (über die Bedienelemente am Gerät oder über die Fernbedienung) in den Standby-Modus schaltet. Diese Funktion setzt eine EU-Verordnung zur Energieeinsparung um (1275/2008 EG) und verringert den Stromverbrauch, falls das Gerät versehentlich nach der Nutzung nicht ausgeschaltet wird.

Diese Funktion kann folgendermaßen ausgeschaltet werden:

Drücken Sie die Taste DIM am Gerät für ca. 5 Sekunden. In der Anzeige erscheint APO MODE OFF.

Bei erneuten Drücken der Taste für ca. 5 Sekunden wird die Funktion wieder eingeschaltet. Es wird dann APO MODE ON angezeigt.

RÖHRENAUSTAUSCH

Das Gerät verfügt über eine hochwertige Vorverstärkerstufe, die mit einer Röhre bestückt ist. Die Röhre hat unter normalen Betriebsbedingungen eine sehr lange Lebensdauer (min. 20000 - 50000 Std.). Ist ein Austausch der Röhre dennoch notwendig, wenden Sie sich bitte an den qualifizierten Fachhandel.

SERVICE UND TECHNISCHE PROBLEME

Sollten technische Probleme auftauchen, wenden Sie sich bitte an Ihren Fachhändler oder an Magnat Audio-Produkte GmbH, Tel.: [phone].

TECHNISCHE DATEN

Tuner			Maximale ausgestrahlte Leistunggemäß EN 62479: 1.02 dBm
Frequenzbereich UKW: 87,5 - 108 MHzDAB/DAB+: 174.928 - 239.200 MHz (Band III)
Empfindlichkeit UKW: -108 dBmDAB/DAB+: -100 dBm			Leistungsaufnahme: Maximal 300 WStandby < 0,5 W
VerstärkerAusgangsleistung:Nennleistung 20 Hz - 20 kHz, THD < 1.0%, 4 Ohm 2 x 70 W20 Hz - 20 kHz, THD < 1.0%, 8 Ohm 2 x 50 WImpulsleistung 1 kHz, 4 Ohm 2 x 125 W			Bestückung:Vorverstärker: 1 x ECC 88Abmessungen (BxHxT):Hauptgerät: 433 x 116 x 300 mmHauptgerät inkl. Bedienelementen und Anschlussklemmen: 433 x 116 x 345 mmFembedienung: 45 x 175 x 20 mm
Frequenzgang:CD/Streamer/Aux/Line 5 Hz - 100 kHz (-3 dB)20 Hz - 20 kHz (+/- 0,3 dB)Phono 20 Hz - 20 kHz (+/- 0,8 dB)Subsonic Filter: 16 Hz, 18 dB/Oktave			Gewicht: 7,6 kgTECHNISCHE ÄNDERUNGEN VORBEHALTEN.
Geräuschspannungsabstand:CD/Streamer/Aux/Line 102 dBPhono MM 82 dB			Für weitere Informationen besuchen Sie bitte unsere Webseite: http://www.magnat.de.
Eingangsempfindlichkeit/-Impedanz:CD/Streamer/Aux/Line 470 mV / 100 kOhmPhono MM 5 mV / 47 kOhm
Digitale Eingänge: 1x optisch (ToslinkTM)1x koaxial (Cinch)Unterstützte Abtastfrequenzen: 44.1/48/88.2/96/176.4/192kHzUnterstützte Bit-Tiefen: 16/24Bit
Bluetooth®Eingang: Bluetooth® 5.0 / Qualcomm® aptXTM
Betriebsfrequenz: 2402 - 2450 MHz

TABLE OF CONTENTS

12 Accessories

12 Before starting

12 Important Safety precautions

SERVICE ET PROBLÈMES TECHNIQUES

Wir gratulieren ihren! Durch ihre kluge Wahl sind Sie Besitzer eines MAGNAT HiFi-Produktes geworden.

Die Produkte werden während des gesamten Fertigungsvorganges laufend kontrolliert und geprüft. Im Servicefall beachten Sie bitte folgendes:

1. Die Gewährleistungszeit beginnt mit dem Kauf des Produktes und gilt nur für den Erstbesitzer.

2. Während der Gewährleistungszeit beseitigen wir etwaige Mängel, die nachweislich auf Material- oder Fabrikationsfehler beruhen, nach unserer Wahl durch Austausch oder Nachbesserung der defekten Teile. Weitergehende Ansprüche, insbesondere auf Minderung, Wandlung, Schadenersatz oder Folgschätten sind ausgeschlossen.

3. Am Produkt dürfen keine unsachgemäßen Eingriffe vorgenommen worden sein.

4. Bei Inanspruchnahme der Gewährleistung wenden Sie sich bitte zunächst an Ihren Fachhändler. Spilte es sich als notwendig erweisen, das Produkt an uns einzuschicken, so sorgen Sie bitte dafür, dass • das Produkt in einwandfreier Originalerpackung verschickt wird, • die Kaufquiftung belegtigt ist.

5. Von der Gewährleistung ausgenommen sind: „Leuchtwittel mit Röhren und Bätterien/Akkus“ Verschließteile „Transportschädern, leichtbar oder unsichter (Reklamestoren sind: solche Schäden müssen umgehand bei der Transportfime, Bahn oder Fost eingeraktet werden)“. Er Katzer in Metallheiten, Prombedeutungen u.s.w. („Disekte füräte müssen innerhalb von 5 Tagen nach Kärst direkt bei Ihrem händiger restenamt werden.“ In Folder, die durch fehlermatts Aufstellung, falscher Anschluss, inszuschafferte Bestierung sich eine Betriebeneufnahme der Betriebeneufnahme zur Betriebeneufnahme zu beziehenden. Der Betriebeneufnahme entwirkung entstanden sind. „Unschaftsgebiet betriebete oder geänderte Geräte. Die von anderer Seite als von uns geöffnet wurden.“ Tozgeschäden an fremden Geräten „Kosterererstellung bei Schadersbeinehalt durch Dritte ohne unser vorheriges Einverständnis.

Serien-Nr./Serial-No.

Name und Anschrift des Händlers/Stempel

Nur gültig in Verbindung mit Ihrer Kaufquittung! No warranty without receipt!

Magnat®

Magnat Audio-Produkte GmbH

Lise-Meitner-Str. 9 • D-50259 Pulheim • Germany

Tel. [phone] / 807 - 0 • Fax [phone] / 807 - 399

Internet: http://www.magnat.de
