РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MR 750 MAGNAT

Важная информация по инсталляции / гарантия

Bluetooth

Qualcomm ^ aptX ^

44 Важные указания по безопасности

45 Указания по утилизации

45 Декларация соответствия

45 Надлежащее использование

46 - 48 Элементы управления и разъемы

Передняя панель

Задняя сторона

Пульт дистанционного управления

49 Включение

49 Соединение устройства с аудиоисточником Bluetooth

49 Запоминающее устройство для станций

50 RDS функции тюнера

50 DAB функции тюнера

50 Функция автоматического ожидания

50 Замена ламп

50 Сервис и технические проблемы

51 Технические данные

ПРИНАДЛЕЖНОСТИ

1) Руководство по эксплуатации

2) Аккумуляторные батареи для пульта дистанционного управления (2 x AAA)

3) сетевом кабеле

4) Антенна DAB/FM

ВКЛЮЧЕНИЕМ

Уважаемый покупатель!

Благодарим Вас за решение приобрести ламповый ресивер Magnat MR 750.

Пожалуйста, внимательно прочитайте следующую информацию перед включением MR 750.

ВАЖНЫЕ УКАЗАНИЯ ПО БЕЗОПАСНОСТИ

Руководство по эксплуатации содержит важные указания по режиму работы и безопасности. Обязательно соблюдать все указания. Хранить Руководство по эксплуатации в надежном месте.

- ПРЕДУПРЕДИТЕЛЬНЫЕ УКАЗАНИЯ: Следует принимать во внимание все предупредительные обозначения на устройстве, принадлежностях и в Руководстве по эксплуатации.

- ВАЛЯНИЕ ТЕМПЕРАТУРЫ: Эксплуатируйте устройство с принадлежностями в диапазоне температур от 10°C до 40°C. Устройство не должно устанавливаться вбилиз источников тепла (нагреватели, печи, электрокамины, открытое пламя). При монтаже вбилиз усипителей нельзя уменьшать минимальное расстояние 10 см

- Не допускайте контакта устройства с открытым пламенем, например, со свечами.

- Обратите внимание на достаточную вентиляцию устройства. Нельзя накрывать устройство, например, шторами, гардинами. Устанавливать на достаточном расстоянии (прим. 20 см) от стен.

- ВАЛЯНИЕ ВАЛЖНОСТИ: Устройство не должно подвергаться воздействию водяных капель или брызг. Также его нельзя использовать в качестве подставки для баз или других заполненных жидкостью сосудов. Не подвергайте устройство воздействию воды или воздуха с высокой влажностью. Существует опасность поражения током. В случае контакта с влагой или жидкостью немедленно отсоединить устройство от сети питания.

- ПОСТОРОННИЕ ПРЕДМЕТЫ: Следует обращать внимание на то, чтобы через отверстия устройства не попадали внутрь посторонние предметы. Они могут стать причиной возникновения коротких замыканий, поражения током или пожара.

- ЧИСТКА: Следует применять сухую и мягкую ткань и не использовать чистящие средства, спрех или химические растворители, иначе поверхность может получить повреждения.

- ПОДСОЕДИНЕНИЕ ПИТАНИЯ: Следует соблюдать параметры напряжения, указанные на заводских табличках. Блок питания устройства можно эксплуатировать только с указанными на заводских табличках параметрами напряжения и частоты.

- ЗАЩИТА ОТ МОЛНИИ/МЕРЫ ПРЕДОСТОРОЖНОСТИ: Если прибор длительное время (напр., в отпуске) не используется, следует отсоединить сетевой штекер от сети питания. Прибор следует также отсоединять от сети питания во время грозы. Тем самым предотвращается повреждение от удара мончией и повышенного напряжения.

- СЕТЕВОЙ КАБЕЛЬ: Сетевой кабель должен быть всегда готов к эксплуатации и укладываться только таким образом, чтобы никто не мог на него наступить. Также нельзя зажимать кабель предметами, которые могут покредить его. При применении штепсельных вилок и удлинительных штепсельных розеток следует обращать внимание на то, чтобы кабель не был надломен в месте выхода из штепсельной розетки. Не дотрагиваться до сетевого кабеля и не подключать его влажными руками.

- Сетевой штепсель используется как отключающее устройство, и к нему должен быть обеспечен свободный доступ в любое время.

- ПЕРЕГРУЗКА: Штепсельные розетки, удлинительные штепсельные розетки и удлинители не должны работать с превышением нагрузки. При перегрузке существует опасность поражения током и пожара.

• УСТАНОВКА: Обратите внимание на инструкцию по монтажу.

- Устройство должно устанавливаться или монтироваться только устойчивом основании и неподвижных подставках, так как иначе существует опасность травматизма.

• Используйте только входящие в комплект поставки или указанные производителем оригинальные принадлежности.
• Батареи и аккумуляторы не должны подвергаться воздействию высоких температур, например, солнечного света, огня и т.п.
• Существует опасность взрыва, если батарея заменена неправильно. Замените батарею только на такую же и аналогичную.

ОПАСНОСТЬ ПРОГЛАТЫВАНИЯ БАТАРЕЙ!

Устройство/пульт дистанционного управления могут содержать батарейки, которые можно проголить. Храните батареи в недоступном для детей месте. Проглатывание батарей может привести к тякемым травмам или смерти. Через 2 часа после проглатывания батарей могут возникнуть тяжелые внутренние окоги.

• При подозрении на проглатывание или попадания батарей в организм немедленно обратитесь за медицинской помощью.
• При замене батарей храните новые и использованные батареи в недоступном для детей месте.
  После замены батарей убедитесь в том, что отсек для батарей полностью закрыт.
• Если отсек для батарей невозможно полностью закрыть, не используйте изделие. Поместите изделие в недоступное для детей место и обратитесь к производителю.

ПОВРЕЖДЕНИЯ, КОТОРЫЕ ДОЛЖНЫ УСТРАНЯТЬСЯ СПЕЦИАЛИСТОМ:

При следующих повреждениях, прибор необходимо немедленно отсоединить от сети питания и передать специалисту на проведение ремонта:

• Если на сетевом кабеле будут обнаружены повреждения, эксплуатировать устройство больше нельзя. Поврежденный кабель ремонтировать нельзя, его нужно заменить.
• Повреждения разъема питания на устройстве.

- Если внутрь устройства попала влага или посторонние предметы.

- Если устройство опрокинулось и при этом повредился корпус.

- Если устройство неправильно функционирует, хотя соблюдены все указания Руководства по эксплуатации.

Допустимо предпринимать только те дополнительные изменения, которые разрешены изготовителем.

Для ремонта необходимо использовать только оригинальные запасные детали.

После ремонта необходимо проверить устройство на безопасность, чтобы обеспечить надлежащее и надежное функционирование.

Ремонтные работы должны всегда выполняться квалифицированными специалистами, так как иначе может возникнуть опасное высокое напряжение или другие виды опасности.

Этот символ предупреждает пользователя о том, что внутри устройства используется высокое напряжение, которое может привести к опасным ударам тока.

Этот символ указывает пользователю устройства на то, что в прилагаемом руководстве по эксплуатации имеются важные указания, которым обязательно нужно следовать.

Не открывать! Опасность электрического удара! Чтобы уменьшить опасность возгорания или электрического удара, необходимо защищать устройство от дождя или влаги.

Устройство класса защиты II с двойной изоляцией. Контакт защитного заземления отсутствует.

УКАЗАНИЯ ПО УТИЛИЗАЦИИ

Согласно европейской директиве 2012/19/EU все электрические и электронные приборы для утилизации должны сдаваться отдельно в местные сборные пункты. Пожалуйста, выполняйте местные предписания и не выбрасывайте старые устройства вместе с обычным домашним мусором.

Утилизация батареек

Старые батарейки относятся к особым отходам и подлежат утилизации согласно действующим предписаниям.

ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ

Данным компания Magnat Audio Produkte GmbH удостоверяет, что устройство MR 750 отвечает основным требованиям и другим релисантным нормам Директивы 2014/53/EU. Декларация соответствия находится на сайте www.magnat.de в разделе Downloads (материалы для скачивания) каждого устройства.

НАДЛЕЖАЩЕЕ ИСПОЛЬЗОВАНИЕ

Это устройство предназначено только для домашнего использования.

RUS

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И РАЗЬЕМЫ – ПЕРЕДНЯЯ ПАНЕЛЬ

Macrol 16 15 14 13 Macrol MR 750 SPRINGPHONE TUBE RECEIVER 123456 7 8 9 10 11 12

1 СИД ИНДИКАЦИИ СОСТОЯНИЯ

Этот индикатор показывает 2 состояния.

в которых может находиться включенный

MR 750:

• СИД горит зеленым цветом: MR 750 включен.
Устройство готово к эксплуатации.
• СИД горит красным цветом: MR 750
находится в режиме ожидания.

2 ON/STBY

Включает устройство, если оно находится в режиме ожидания. Если светодиод не горит, нужно включить сетевой выключатель на задней стороне устройства. И наоборот, устройство можно переключить из режима Power в режим ожидания.

3 НАУШНИКИ

Выход для контактного штекера 6,3 мм стерео от наушников. При использовании наушников динамики самостоятельно отключаются. Если Вы подключаете наушники, установите громкость на низкий уровень.

4.5 ◀ ◀. ► ►

Режим FM:

- Короткое нажатие; Изменяет частоту приема шагами в 50 кГц (FM) (ручная настройка станции)

• Продолжительное нажатие: Ищет следующую
станцию (автоматическая настройка
станции).
Режим ДАВ
- Выбирает следующую или предыдущую
станцию в диапазоне DAB.

6 STEREO/MONO (ТОЛЬКО В РЕЖИМЕ FM)

Переключается при приеме УКВ между

режимами FM-стерео и FM-моно.

При слабом сигнале приема устройство

автоматически переключает стереорежим

в монорежим, чтобы улучшить отношение

сигнал/шум

7 SOURCE (ПЕРЕКЛЮЧАТЕЛЬ ВХОДНЫХ

ИСТОЧНИКОВ)

Производит переключение между разными

аудиоисточниками:

- PHONO: Проигрыватель пластинок магнитной

системой (MM).

• CD: Проигрыватель CD.
• STREAMER: Проигрыватель streamer/
DVD/BD
• AUX 1/2: Еще один аудиоприбор.
• LINE IN: Передний вход для переносных.
устройств.
• HDMI: вход HDMI (ARC)

• BT: Соединение устройства с
аудиоисточником Bluetooth:
• DIGITAL OPT, DIGITAL COAX:
Подключение к цифровым аудиоисточникам.
• FM INPUT: Выбор FM тюнера.
• DAB INPUT: Выбор DAB/DAB+ тюнера.

8 LINE-IN

Вход для контактного штекера 3,5 мм стерео

для дополнительного аудиоисточника МРЗ-

проигрыватель и т.п.

9 РЕГУЛЯТОР БАЛАНСА

Для перемещения стереобазы между

динамиками направо или налево.

10. 11 НАСТРОЙКА ЗВУЧАНИЯ:

BASS / TREBLE

С помощью этих регуляторов индивидуально

настраиваются басы или высокие частоты.

12 DIRECT

Устройство переключается в линейный режим.

Регулирование звучания с помощью TREBLE

и BASS невозможно. На дисплее выводится

DIRECT ON

13 ДАТЧИК ДЛЯ ДИСТАНЦИОННОГО

УПРАВЛЕНИЯ

Чтобы использовать пульт дистанционного

управления, цельтесь им в эту точку

14 VOLUME

Для регулирования общей громкости

воспроизведения музыки.

15 DIM

Эту кнопку можно использовать для регулировки

яркости дисплея (3 уровня),

16 DISPLAY

На дисплее отображается следующая

информация:

• Фаза нагрева лампы.

Эта фаза после включения устройства

продолжается в течение примерно 30 секунд.

- Выбранный аудиовход.

• Информация об уровне громкости.

• Передатчик и сведения о приеме в режиме

ГМ и ДАВ. Для этого воспользуйтесь кнопкой

INFO дистанционного управления.

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ – ЗАДНЯЯ СТОРОНА

1213161415 SPEAKERS OUTPUT RIGHT INT. CE INPUT VOLTAGE Reset 175/30Hz - 65/50Hz ON POWER AC INPUT 175/30Hz - 65/50Hz POWER ON/OFF 3476 591011812 AUDIO IN MHz 75Ω R1 2.0V R2 0.5V C2 0.5V C3 0.5V C4 0.5V C5 0.5V C6 0.5V C7 0.5V C8 0.5V C9 0.5V C10 0.5V C11 0.5V C12 0.5V C13 0.5V C14 0.5V C15 0.5V C16 0.5V C17 0.5V C18 0.5V C19 0.5V C20 0.5V C21 0.5V C22 0.5V C23 0.5V C24 0.5V C25 0.5V C26 0.5V C27 0.5V C28 0.5V C29 0.5V C30 0.5V C31 0.5V C32 0.5V C33 0.5V C34 0.5V C35 0.5V C36 0.5V C37 0.5V C38 0.5V C39 0.5V C40 0.5V C41 0.5V C42 0.5V C43 0.5V C44 0.5V C45 0.5V C46 0.5V C47 0.5V

1 СЕТЕВОЙ ВЫКЛЮЧАТЕЛЬ

Включает устройство и переводит его в режим ожидания. Если выключатель находится в положении "OFF", устройство отделено от сети.

2 ПОДКЛЮЧЕНИЕ К СЕТИ

Для подключения входящего в комплект сетевого кабеля. Предохранитель должен менять только квалифицированный сервисный техник.

Переключатель сетевого напряжения устанавливается на заводе изготовителе на 230 В для применения в европейских странах.

Очень важно: Если устройство в положении 115V подключается к сети 230V, это неизбежно приведет к выходу из строя встроенного усилителя!

4 РАЗЬЕМЫ ДЛЯ ПОДКЛЮЧЕНИЯ ДИНАМИКОВ

Для подключения пары стереодинамиков с импедансом в 4-8 Ом с учетом правильной полярности. Смотри также ВКЛЮЧЕНИЕ.

5 SUB OUT

Для подключения активного сабвуфера.

6 REC OUT

Для подключения приборов для аналоговой звукозаписи (напр., ленточный магнитофон, кассетный магнитофон). На этом выходе сигнал выбранного аудиоисточника обладает постоянным уровнем, то есть не зависит от положения регулятора громкости.

АНАЛОГОВЫЕ ТЮЛЬПАННЫЕ РАЗЪЕМЫ (7 - 10)

Для подключения аналоговых аудиоисточников. Следите за цветовой маркировкой разъемов и штекеров. Красный – это всегда правый канал.

7 ВХОДАUX

Подключение иных аудиоисточников (напр., проигрывателя МРЗ или минидисков).

8 ВХОД STREAMER

Подключите вашу стример, DVD или Bluray проигрыватель.

9 ВХОД СО

Подключение проигрывателя CD.

10 Вход PHONO

Подключение проигрывателя пластинок с магнитной системой (ММ) или системой МС с высоким уровнем выхода (High Output MC).

11 Подключение на массу PHONO

Подключение массы на фонокабеле, для предотвращения искажения звучания.

12 HDMI ARC

Подключайте телевизор к этому присоединению, если на нем имеется разъем HDMI ^ с функцией ARC (реверсивный звуковой канал, стандарт HDMI ^ 1.4), основными функциями, такими как громкость и отключение звука, можно управлять с пульта ДУ телевизора. Кабель HDMI ^ для этого в комплект поставки не входит.

Для подключения прилагаемой антенны DAB/FM или домовой антенной установки.

Подсоедините MR 750 с помощью оптического ими коаксиального цифрового аудиокабеля к цифровому выходу проигрывателя компаки-дисков/компьютера/игровой приставки/сетевого проигрывателя.

Этот разъем предусмотрен исключительно для обновления системы.

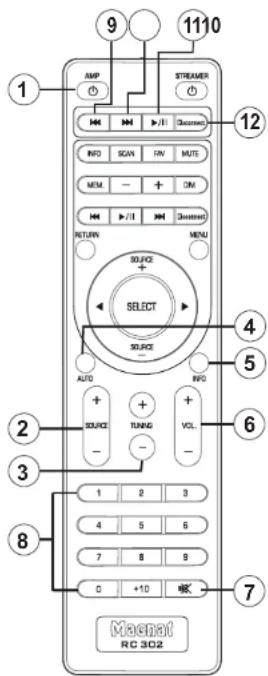

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ – ПУЛЬТ ДУ

1 9 1110 AMP STREAMER 1 INFO SCAN FIN MUTE MEM - + DM HIV -/I SHIMMER RETURN MENU SELECT SOURCE AUTO INFO 2 SOURCE TUNING - + VOL - 4 3 7 8 9 0 +10 Macemat RC 302 12 4 5 6 7

• Перед использованием пульта дистанционного управления имеющиеся в комплекте элементы питания следует вставить в отделение для батареек, расположенное на тыльной стороне пульта.
- Если батарейки после продолжительного использования сядут, их нужно будет заменить (тип AAA).
• В целях предотвращения порчи пульта дистанционного управления вынимайте элементы питания из устройства, если не планируете использовать его длительное время.

1 AMP

Включает устройство, если оно находится в режиме ожидания. Если светодиод не горит, нужно включить сетевой выключатель на задней стороне устройства. И наоборот, устройство можно переключить из режима Power в режим ожидания.

2 SOURCE (ВЫБОР ВХОДА)

Производит переключение между разными аудиоисточниками (Смотри также ПЕРЕДНЯЯ ПАНЕЛЬ, пос. 7). Активный вход будет отображаться на дисплее.

3 TUNING

Режим FM:

• Короткое нажатие: Изменяет частоту приема шагами в 50 кГц (FM) (ручная настройка станции)

- Продолжительное нажатие: Ищет следующую станцию (автоматическая настройка станции).

Режим ДАВ:

- Выбирает следующую или предыдущую станцию в диапазоне DAB.

4 AUTO (РЕЖИМ DAB)

С помощью этой функции просматривается диапазон частот DAB (диапазон III) в поисках станций. Они доступны с помощью кнопок TUNING.

5 INFO

Режим FM:

Вызов информации RDS (если поддерживается станцией).

Подробные сведения об информации RDS вы найдете в разделе "RDS функции тюнера".

Режим ДАВ:

Вызов информации DAB (если поддерживается станцией).

Подробные сведения об информации DAB вы найдете в разделе "DAB функции тюнера".

Режим Bluetooth:

На дисплее отображается идентификатор подсоединенных устройств, скорость обработки данных и сведения о ID3-тегах текущей композиции.

При нажатии на эту кнопку отдельные сведения о ID3-тегах будут отображаться в следующем порядке:

Композиция - Исполнитель - Альбом - Нет данных

Цифровые входы:

На дисплее примерно на 5 секунд отображается скорость обработки данных текущей композиции.

6 VOLUME

Увеличивает (▲) или уменьшает (▼) громкость.

7 MUTE

Отключает и снова включает звук.

8 КНОПКИ С ЦИФРАМИ

9 ПЕРЕХОД НА ТРЕК НАЗАД (РЕЖИМ BLUETOOTH)

Однократное нажатие начинает проигрывать проигрываемый трек устройства-источника Bluetooth с начала. При многократном нажатии устройство-источник переходит к предыдущему треку.

10 ЕРЕХОД НА ТРЕК ВПЕРЕД (РЕЖИМ BLUETOOTH)

Однократное нажатие начинает проигрывать проигрываемый трек устройства-источника Bluetooth с начала. При многократном нажатии устройство-источник переходит к следующему треку.

11 PLAY/PAUSE (РЕЖИМ BLUETOOTH)

Останавливает проигрываемый трек устройства-источника Bluetooth или продолжает воспроизведение.

12 DISCONNECT (РЕЖИМ BLUETOOTH)

Отключите существующее соединение Bluetooth и запустите режим Pairin

Непронумерованные кнопки зарезервированы для управления Magnat MMS 730 и не задействованы на плее MR 750.

ВКЛЮЧЕНИЕ

• Установите MR 750 на ровном месте. Соблюдайте расстояния, которые указаны в «Важных указаниях по безопасности».
  Очень важно: Не размещайте никаких предметов (журналов, коробок с компакт дисками или пластинками и т. п.) сверху на устройстве. Ни в коем случае нельзя перекрывать доступ воздуха через вентиляционные отверстия, расположенные в его верхней части!
  • Подключите динамики:

Стереодинамики (импеданс от 4 до 8 Ом) подключаются на задней стороне устройства следующим образом:

Используйте только качественные аудиокабели для динамиков с сечением минимум 1,5 – 2,5 мм² Занистите изоляцию на кабелях на участке примерно в 10 мм и скрутите концы. Ослабьте по очереди зажимные винты и вставьте концы без изоляции в отверстия по бокам. Снова затяните зажимные винты. Обязательно следите за правильной полосностью.

Вы также можете воспользоваться заранее разделанным кабелем с банановым штекером на 4 мм или зажимами.

Соблюдайте также руководство по эксплуатации используемых динамиков.

• Подключите аудиоисточники.
• Подключите антенну DAB/FM к антенному входу на обратной стороне устройства. При последующей работе должна быть определена позиция антенны, при которой будет нанилучший прием. Затем конец антенны должен быть закреплен в соответствующей позиции, например, с помощью канцелярской кнопки.
  Соответствующая домашняя антенна или внешняя антенна могут при неблагоприятных условиях улучшить прием.

- Подключите сетевой кабель к задней стороне устройства, в затем вставьте его в сетевую розетку на 230 В.

- Для переведения прибора в режим ожидания переведите выключатель электропитания на его тыльной стороне в положение "ВКЛ".

- Включите устройство через пульт дистанционного управления или с помощью кнопки ON/STBY на передней панели.

- После фазы прогревания лампы устройство готово к эксплуатации.

- Выберите нужный Вам аудиоисточник с помощью переключателя.

СОЕДИНЕНИЕ УСТРОЙСТВА С АУДИОИСТОЧНИКОМ ВЛУЕТООНН

Выберите подключение по Bluetooth. Если раньше связь с этим устройством Bluetooth уже устанавливалась, предпринимается автоматическая полытка восстановления соединения. При этом может потребоваться вручную подтвердить восстановление соединения на устройстве-источнике.

Если раньше соединение не устанавливалось или оно не может быть восстановлено, MR 750 автоматически включает режим соединения, который также называется режимом спаривания. На дисплее будет мигать индикатор «ВТ»

Теперь включите режим Bluetooth устройства-источника. MR 750 выводится в списке устройства Bluetooth как „MR 750“. Если он не выводится в списке устройства, активируйте вручную поиск устройств Bluetooth на устройстве-источнике и проверьте, включен ли на MR 750 режим спаривания.

В зависимости от устройства-источника во время процесса установления соединения может быть задан вопрос, следует ли принять пароль. Ответить на вопрос можно просто нажатием кнопки „Принять“. Если вопрос о пароле повторится, используйте стандартные пароки „0000" или „1234“. Если соединение устанавливалось ранее, может задаваться вопрос, хотите ли вы установить соединение. На него также отвечайте „Да“. После успешного установления соединения загорается индикатор .ВТ на дисплее и горит, не мигая.

MR 750 поддерживает особо качественный стандарт передачи аудио „Qualcomm® aptX™”. Если устройство-источник также поддерживает эту технологию, при установлении соединения Bluetooth в качестве режима передачи автоматически выбирается „Qualcomm® aptX™”.

ЗАПОМИНАЮЩЕЕ УСТРОЙСТВО ДЛЯ СТАНЦИЙ

Устройство оборудовано двумя независимыми друг от друга запоминающими устройствами для станций FM и DAB. Каждое запоминающее устройство может вмещать до 40 станций.

Сохранение станций:

Установите желаемую станцию DAB или FM с помощью кнопок TUNING на устройстве или с помощью дистанционного управления.

• Выберите желаемую ячейку долгим нажатием на соответствующую кнопку цифровой клавиатуры.

- При двузначных номерах ячейки (10 - 40) необходимо сначала нажать и удерживать кнопку +10, а затем ввести желаемые цифры.

- Успешное сохранение подтверждается на дисплее появлением надписи STORED PRESET. В первой строке перед частотой станции постоянно отражается номер ячейки.

Выбор станции из списка станций:

Выберите желаемую ячейку через цифровую клавиатуру (короткое нажатие).

ФУНКЦИИ RDS (RADIO DATA SERVICE) ТЮНЕРА (ТОЛЬКО FM)

RDS – это система, с помощью которой во время передач в диапазоне УКВ вместе с сигналом станции передается дополнительная информация. На МТ 420 эта информация (о станции, передаче и т.д.) может выводиться на дисплей.

RDS информация может быть вызвана повторным нажатием кнопки INFO (дистанционное управление) в следующем порядке:

• PS (Program Service Name): Показывает название станции.
• RT (Radio Text): Показывает информацию и сообщения станции.
- PTY (Program Type): Показывает тип передачи.
• Время/дата

DAB ФУНКЦИИ ТЮНЕРА (ТОЛЬКО DAB)

Система передачи DAB содержит готовые данные и информацию, которые могут быть вызваны кнопкой INFO (дистанционное управление) в следующем порядке:

• Название станции
  • DLS (динамический сегмент метки): Показывает информацию и сообщения станции (например, название и исполнитель текущего музыкального произведения, новостные сообщения, подробная информация о новостях для ими станции)
• Тип программ (например, поп, новости, классика)
  • Мультиплексный номер DAB и частота текущей станции
  • Время/дата
• Скорость передачи в битах текущего аудиосигнала
  • Мультиплексное имя DAB

ФУНКЦИЯ АВТОМАТИЧЕСКОГО ОЖИДАНИЯ

Устройство снабжено функцией автоматического ожидания, которая автоматически переключает устройство примерно через 4 часа в случае отсутствия команд (с помощью элементов управления на устройстве или с помощью дистанционного управления) в режим ожидания. Эта функция соответствует Предисливо ЕС об энергосбережении (1275/2008 EG) и уменьшает потребление электроэнергии, в случае если устройство не отключено по недосмотру после использования.

Эта функция может быть отключена следующим образом:

Нажмите на кнопку DIM на устройстве примерно на 5 секунд. На дисплее появится надпись АРО MODE OFF.

При повторном нажатии на кнопку примерно на 5 секунд функция снова включится.

Затем появится надпись APO MODE ON.

ЗАМЕНА ЛАМП

Аппарат оснащен высококачественным предварительным усилителем, в котором установлена трубка. При нормальных условиях эксплуатации срок службы трубки очень большой (не менее 20 000-50 000 часов).

Если трубку необходимо заменить, обратитесь к специализированному дилеру.

СЕРВИС И ТЕХНИЧЕСКИЕ ПРОБЛЕМЫ

Если возникнут технические проблемы, обратитесь в специализированный магазин ими на фирму Magnat Audio-Produkte GmbH, тел.: [phone].

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тонер			Вход Bluetooth®: Bluetooth® 5.0 / Qualcomm® aptXTM
Диапазон частот:	FM: 87,5 – 108 МГцDAB/DAB+: 174.928 – 239.200 МГц (дивпазон III)		Рабочая частота: 2402 – 2480 МГц
Чувствительность:	FM: -108 дБмDAB/DAB+: -100 дБм		Максимальная излучаемая мощностьсогласно EN 62479: 1.02 дБм
Усилитель			Потребляемая мощность:mакс. 300 ВтРежим ожидания <0,5 Вт
Выходная мощность:
Номинальная мощность	20 Гц – 20 кГц, THD < 1,0%, 4 Ом	2 x 70 Вт	Комплектация:
	20 Гц – 20 кГц, THD < 1,0%, 8 Ом	2 x 50 Вт
Импульсная мощность	1 кГц, 4 Ом	2 x 125 Вт	Предварительный усилитель проигрывателя пластинок: 1 x ECC 88
Частотная характеристика:
CD/Streamer/Aux/Line	5 Гц – 90 кГц (3 дБ)20 Гц – 20 кГц (+/- 0,3 дБ)		Габаритные размеры (ШхВхГ):Основное устройство: 433 x 116 x 300 ммОсновное устройство, вкл. элементыуправления и соединительные зажимы: 433 x 116 x 345 мм
Phono 20 Гц – 20 кГц (+/- 0,8 дБ)
Subsonic фильтр:	16 Гц, 18 дБ на октаву		Пулы дистанционного управления: 45 x 175 x 20 мм
Относительный уровень шумов:			Вес: 7,6 кг
CD/Streamer/Aux/Line	102 дБ
Phono	82 дБ		ВОЗМОЖНЫ ТЕХНИЧЕСКИЕ ИЗМЕНЕНИЯ.
Чувствительность на входе / Входное полное сопротивление:			С дополнительной информацией можно ознакомиться на нашем сайте: http://www.magnat.de.
CD/Streamer/Aux/Line	470 мВ / 100 кОм
Phono MM	5 мВ / 47 кОм
Цифровые входы:	1x Разъем USB 2.0, тип B2x Optический (ToslinkTM)2x коясиальный (RCA)
Поддерживаемые частоты дискретизации:	44.1/48/88.2/96/176.4/192кГц
Поддерживаемые битовые глубины:	16/24 биты
