BEDIENUNGSANLEITUNG HG 2220 E STEINEL

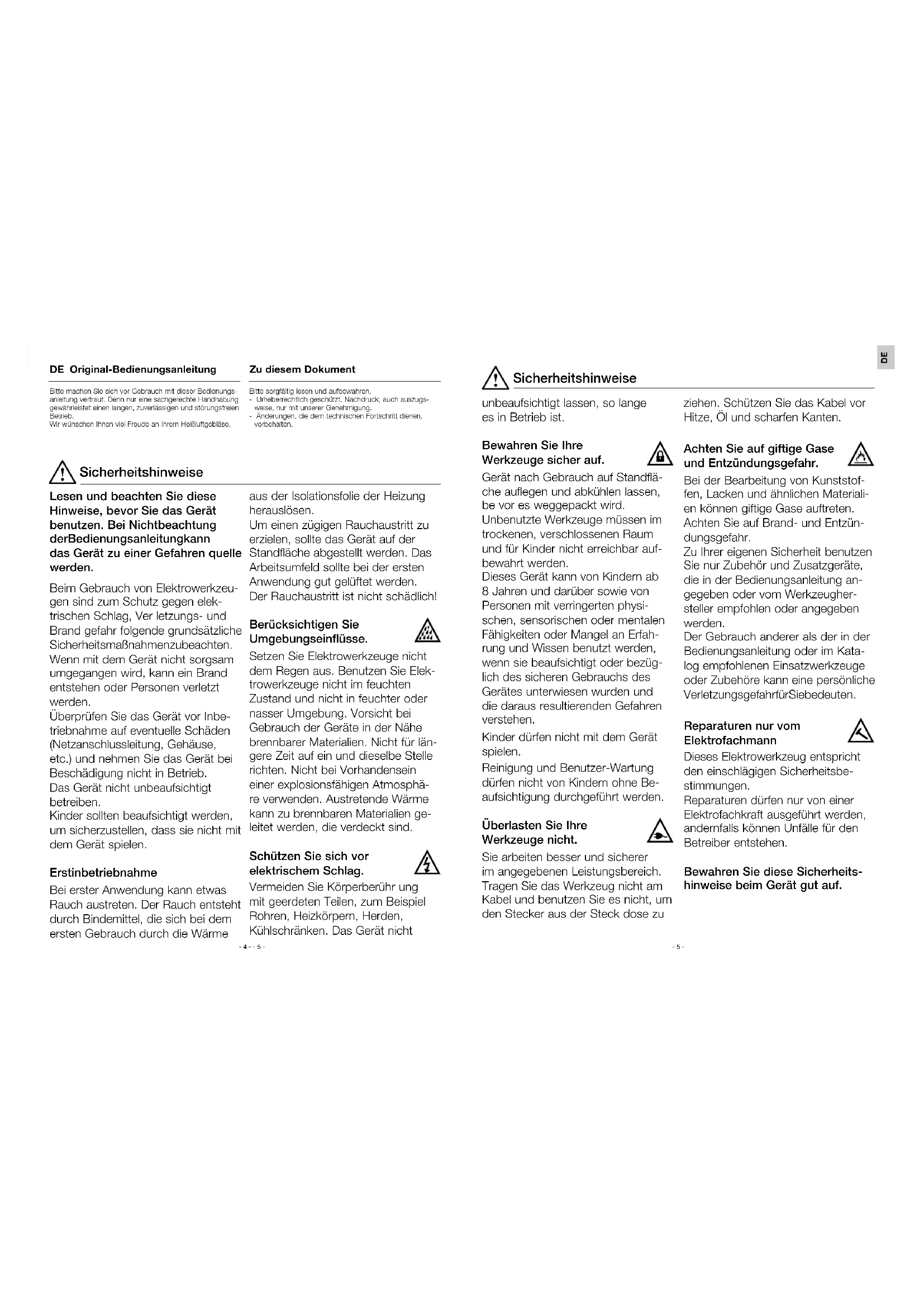

2726- 4 - - 5 - ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. Achten Sie auf giftige Gase und Entzündungsgefahr. Bei der Bearbeitung von Kunststof- fen, Lacken und ähnlichen Materiali- en können giftige Gase auftreten. Achten Sie auf Brand- und Entzün- dungsgefahr. Zu Ihrer eigenen Sicherheit benutzen Sie nur Zubehör und Zusatzgeräte, die in der Bedienungsanleitung an- gegeben oder vom Werkzeugher- steller empfohlen oder angegeben werden. Der Gebrauch anderer als der in der Bedienungsanleitung oder im Kata- log empfohlenen Einsatzwerkzeuge oder Zubehöre kann eine persönliche Verletzungs gefahr für Sie bedeuten. Reparaturen nur vom Elektrofachmann Dieses Elektrowerkzeug entspricht den einschlägigen Sicherheitsbe- stimmungen. Reparaturen dürfen nur von einer Elektrofachkraft ausgeführt werden, andernfalls können Unfälle für den Betreiber entstehen. Bewahren Sie diese Sicherheits- hinweise beim Gerät gut auf. Bitte machen Sie sich vor Gebrauch mit dieser Bedienungs- anleitung vertraut. Denn nur eine sachgerechte Handhabung gewährleistet einen langen, zuverlässigen und störungsfreien Betrieb. Wir wünschen Ihnen viel Freude an Ihrem Heißluftgebläse. DEOriginal-Bedienungsanleitung Zu diesem Dokument Lesen und beachten Sie diese Hinweise, bevor Sie das Gerät benutzen. Bei Nichtbeachtung der Be die nungsanleitung kann das Gerät zu einer Gefahren quelle werden. Beim Gebrauch von Elektrowerkzeu- gen sind zum Schutz gegen elek- trischen Schlag, Ver letzungs- und Brand gefahr folgende grundsätzliche Sicher heitsmaßnahmen zu be achten. Wenn mit dem Gerät nicht sorgsam umgegangen wird, kann ein Brand entstehen oder Personen verletzt werden. Überprüfen Sie das Gerät vor Inbe- triebnahme auf eventuelle Schäden (Netzanschlussleitung, Gehäuse, etc.) und nehmen Sie das Gerät bei Beschädigung nicht in Betrieb. Das Gerät nicht unbeaufsichtigt betreiben. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Erstinbetriebnahme Bei erster Anwendung kann etwas Rauch austreten. Der Rauch entsteht durch Bindemittel, die sich bei dem ersten Gebrauch durch die Wärme aus der Isolationsfolie der Heizung herauslösen. Um einen zügigen Rauchaustritt zu erzielen, sollte das Gerät auf der Standfläche abgestellt werden. Das Arbeitsumfeld sollte bei der ersten Anwendung gut gelüftet werden. Der Rauchaustritt ist nicht schädlich! Berücksichtigen Sie Umgebungseinflüsse. Setzen Sie Elektrowerkzeuge nicht dem Regen aus. Benutzen Sie Elek- trowerkzeuge nicht im feuchten Zustand und nicht in feuchter oder nasser Umgebung. Vorsicht bei Gebrauch der Geräte in der Nähe brennbarer Materialien. Nicht für län- gere Zeit auf ein und dieselbe Stelle richten. Nicht bei Vorhandensein einer explosionsfähigen Atmosphä- re verwenden. Austretende Wärme kann zu brennbaren Materialien ge- leitet werden, die verdeckt sind. Schützen Sie sich vor elektrischem Schlag. Vermeiden Sie Körperberühr ung mit geerdeten Teilen, zum Beispiel Rohren, Heizkörpern, Herden, Kühlschränken. Das Gerät nicht unbeaufsichtigt lassen, so lange es in Betrieb ist. Bewahren Sie Ihre Werkzeuge sicher auf. Gerät nach Gebrauch auf Standflä- che auflegen und abkühlen lassen, be vor es weggepackt wird. Unbenutzte Werkzeuge müssen im trockenen, verschlossenen Raum und für Kinder nicht erreichbar auf- bewahrt werden. Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physi- schen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfah- rung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüg- lich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Be- aufsichtigung durchgeführt werden. Überlasten Sie Ihre Werkzeuge nicht. Sie arbeiten besser und sicherer im angegebenen Leistungsbereich. Tragen Sie das Werkzeug nicht am Kabel und benutzen Sie es nicht, um den Stecker aus der Steck dose zu Bitte sorgfältig lesen und aufbewahren. - Urheberrechtlich geschützt. Nachdruck, auch auszugs- weise, nur mit unserer Genehmigung. - Änderungen, die dem technischen Fortschritt dienen, vorbehalten. Sicherheitshinweise Sicherheitshinweise DE- 6 - - 7 -- 7 - Anwendungen Entsorgung Einstellungen Luftmenge Stufe 1 kleine Luftmenge Luftmenge Stufe 2 große Luftmenge Temperatur ca. Temperatur ca. Stellrad HG 2220 E HG 2420 E HG 2220 E HG 2420 E 1 80 °C 80 °C 80 °C 80 °C 2 110 °C 140 °C 110 °C 140 °C 3 190 °C 220 °C 180 °C 220 °C 4 280 °C 300 °C 260 °C 300 °C 5 360 °C 360 °C 340 °C 360 °C 6 440 °C 440 °C 420 °C 440 °C 7 500 °C 500 °C 480 °C 500 °C 8 570 °C 570 °C 560 °C 560 °C 9 630 °C 650 °C 630 °C 650 °C Je nach genauer Position des Stellrades können die angegebenen Richtwerte um bis zu +/- 20 °C abweichen. Die Geräte sind mit einem Thermoschutz ausgestattet: Die Thermosicherung schaltet das Gerät bei Überlastung komplett ab. Für Ihre Sicherheit Gerätebeschreibung - Inbetriebnahme Bitte beachten Sie: Der Abstand zum Bearbei tungs objekt richtet sich nach Material und beabsichtigter Bearbei tungsart. Machen Sie immer erst einen Test be züg lich Luft menge und Tem peratur! Mit den als Zu behör erhältlichen auf steck baren Düsen (siehe Zubehör seite im Umschlag) lässt sich die Heiß luft punkt- oder flächengenau steuern. Vorsicht beim Wechseln heißer Düsen! Wenn Sie das Heiß luft gebläse als Stand gerät benutzen, achten Sie auf sich eren, rutschfesten Stand und sauberen Untergrund. Das Gerät wird über einen Stufenschalter

mit zweistufiger Luftmengenregulierung ein- und ausgeschaltet. Die Tempera- tur ist in den Stufen 1 und 2 über ein Stellrad

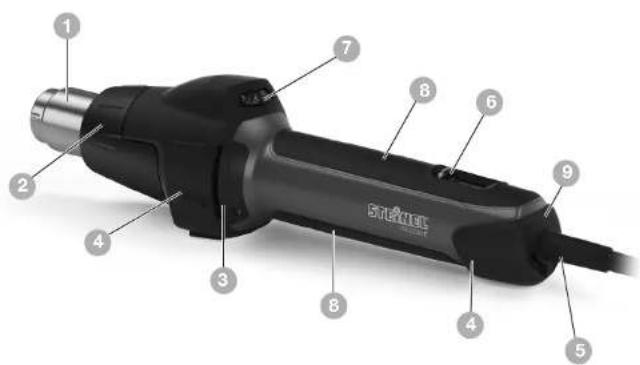

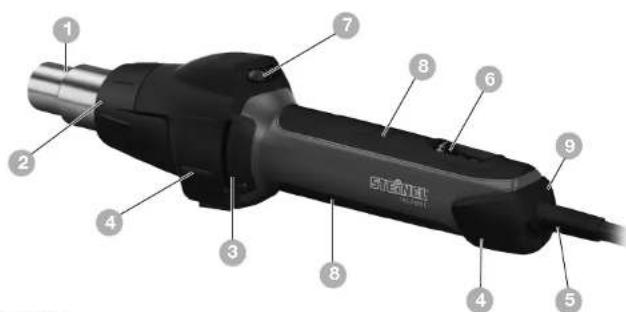

in 9 Schrit- ten stufenlos einstellbar. Das Schutzrohr ist abnehmbar. Geräteelemente Edelstahl-Ausblasrohr Abnehmbares Schutzrohr Lufteinlass (inkl. Feinstaubfilter) Softummantelung für rutschsicheren Stand Belastbares Gummikabel Stufenschalter zur Luftmengeneinstellung (2-stufig) Stellrad für Temperatureinstellung Angenehmer Softgriff Netzkabel tauschbar

Soll das Netzkabel gewechselt werden, so kann es ohne Öffnen des Gehäuses problemlos ausgetauscht werden:

1. Wichtig! Das Gerät vom Netz trennen.

lösen und Abdeckkappe

6. Neues Kabel einlegen und in umgekehrter Reihenfolge

(1. Netzklemmen festschrauben etc.) wieder befestigen. Reparatur HG 2220 E / HG 2420 E - Verschweißen aller thermoplastischen Kunststoffe. - Verschweißen von Folien und Planen. - Verschweißen von Kunststoffen und Verfugen. - Aktivieren und Lösen von Klebstoffen und Schmelzklebern. - Auftauen vereister Türschlösser, Wasserleitungen, Treppenstufen. - Erwärmen von Car Wrapping Folien zur Fahrzeugfolierung. - Aufbringen von Kantenumleimern. - Verformen von thermoplastischen Kunststoffen. Feinstaubfilter Dem HG 2220 E / HG 2420 E liegt ein Feinstaubfilter

bei. Zur Montage den Lufteinlass lösen und einen Filter einlegen. Zum Reinigen (mit Druckluft) die Schrauben (a) lösen, Abde- ckung abnehmen, den Filter entnehmen. Technische Daten

Über das Stellrad in 9 Schritten

0,610 kg Netzanschluss Leistung Stufe Luftmenge Temperatur Temperatur einstellung Schutzklasse (ohne Schutzleiteranschluss) Thermosicherung Emissionsschalldruckpegel Schwingungsgesamtwert Gewicht ohne Netzkabel HG 2220 E Technische Änderungen vorbehalten 220-230 V, 50/60 Hz 2200 W

Über das Stellrad in 9 Schritten

0,610 kg HG 2420 E Nachfolgend zeigen wir Ihnen einige Anwendungen für STEINEL Heißluftgebläse. Mit dieser Aus wahl sind die Mög lich keiten keineswegs er schöpft – sicher fallen Ihnen sofort weitere Anwen dungs beispiele ein. Elektrogeräte, Zubehör und Verpackungen sollen einer um- weltgerechten Wiederverwertung zugeführt werden. Werfen Sie Elektrogeräte nicht in den Hausmüll! Nur für EU-Länder: Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederver- wertung zugeführt werden. Wartung

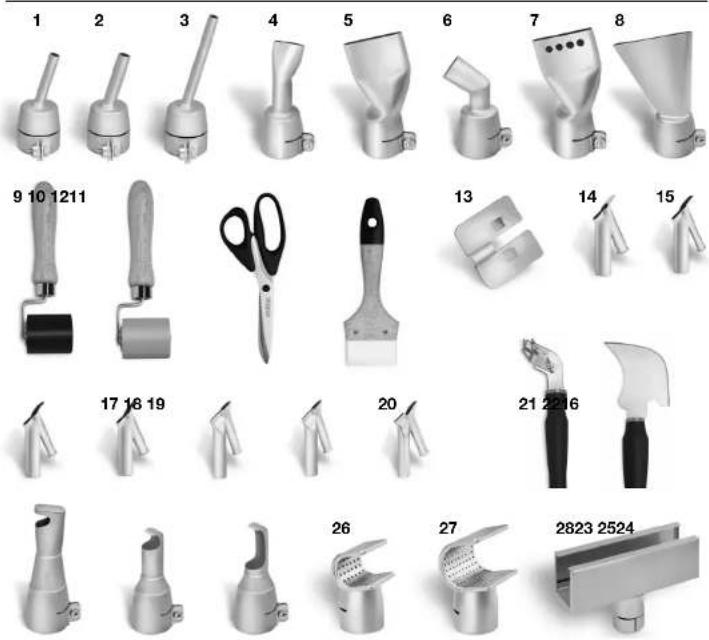

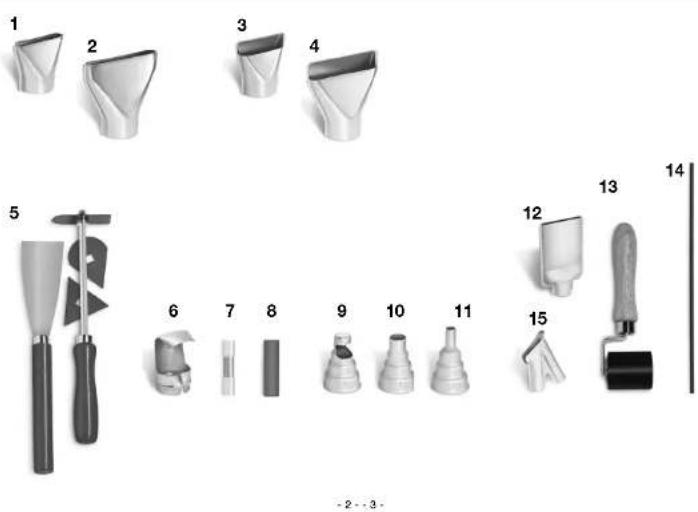

Polypropylen ABS Anwendungsarten Rohre, Fittings, Platten, Bauprofile, technische Formteile 300 °C Schweißtemperatur Wannen, Körbe, Kanister, Isolationsmaterial, Rohre 300 °C Schweißtemperatur HT-Abflussrohre, Sitzschalen, Verpackungen, KFZ-Teile 250 °C Schweißtemperatur KFZ-Teile, Gerätegehäuse, Koffer 350 °C Schweißtemperatur Erkennungsmerkmale Verkohlt in der Flamme, stechender Geruch; scheppernder Klang Helle gelbe Flamme, Tropfen brennen weiter, riecht nach verlöschender Kerze; scheppernder Klang Helle Flamme mit blauem Kern, Tropfen brennen weiter, stechender Geruch; scheppernder Klang Schwarzer, flockiger Rauch, süßlicher Geruch; scheppernder Klang Auswahlhilfe für den richtigen Schweißdraht beim Kunststoffschweißen- 8 - - 9 -- 8 - Zubehör (siehe Abb. auf dem Umschlag) HG 2220 E1 Breitstrahldüse 50 mm Art.-Nr. 0701132 Breitstrahldüse 75 mm Art.-Nr. 0702123 Abstrahldüse 50 mm Art.-Nr. 0703114 Abstrahldüse 75 mm Art.-Nr. 0704105 Farbschaberset Art.-Nr. 0103176 Reflektordüse Art.-Nr. 0705197 Crimpverbinder Ø 0,5-1,5 Art.-Nr. 006655 Ø 1,5-2,5 Art.-Nr. 006648 Ø 0,1-0,5 – Ø 4,0-6,0 Art.-Nr. 0066628 Schrumpfschläuche 4,8-9,5 mm Art.-Nr. 071417 1,6-4,8 mm Art.-Nr. 071318 4,0-12,0 mm Art.-Nr. 072766 Schrumpfschlauchset, 3-teilig Art.-Nr. 0758119 Lötreflektordüse Art.-Nr. 07461610 Reduzierdüse 14 mm Art.-Nr. 07071711 Reduzierdüse 9 mm Art.-Nr. 07061812 Breitschlitzdüse Art.-Nr. 074715 13 Andrückrolle Art.-Nr. 093211 14 Kunststoff-Schweißdraht Hart-PVC: Art.-Nr. 073114 HDPE: Art.-Nr. 071219 PP: Art.-Nr. 073411 ABS: Art.-Nr. 07421015 Schweißschuh Art.-Nr. 070915 Herstellergarantie Herstellergarantie für Unternehmer, wobei Unternehmer eine natürliche oder juristische Person oder eine rechtsfähige Personengesellschaft ist, die bei Abschluss des Kaufes in Ausübung ihrer gewerblichen oder selbständigen beruflichen Tätigkeit handelt.Herstellergarantie der STEINEL Vertrieb GmbH,Dieselstraße 80-84, 33442 Herzebrock-ClarholzAlle STEINEL-Produkte erfüllen höchste Qualitätsansprüche. Aus diesem Grund leisten wir als Hersteller Ihnen als Kunde gerne eine unentgeltliche Garantie gemäß den nachstehen den Bedingungen:Wir leisten Garantie durch kostenlose Behebung der Mängel (nach unserer Wahl: Reparatur oder Austausch mangelhafter Teile ggf. Austausch durch ein Nachfolgemodell oder Erstel lung einer Gutschrift), die nachweislich innerhalb der Garan-tiezeit auf einem Material- oder Herstellungsfehler beruhen.Die Garantiezeit für• Heißklebepistole und Heißluftgeräte beträgt: 1 JahrAusdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen:• bei einem gebrauchsbedingten oder sonstigen natür lichen Verschleiß von Produktteilen oder Mängeln am STEINEL-Produkt, die auf gebrauchsbedingtem oder sons tigem natürlichem Verschleiß zurückzuführen sind,• bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise,• wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen zurückzuführen sind, die keine STEINEL-Originalteile sind,• wenn Wartung und Pflege der Produkte nicht entspre chend der Bedienungsanleitung erfolgt sind,• wenn Anbau und Installation nicht gemäß den Installations vorschriften von STEINEL ausgeführt wurden,• bei Transportschäden oder -verlusten.Diese Herstellergarantie lässt Ihre gesetzlichen Rechte un berührt. Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Rechten und beschränken oder erset zen diese nicht.Die Garantie gilt für sämtliche STEINEL-Produkte, die in Deutschland gekauft und verwendet werden. Es gilt deut sches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).GeltendmachungWenn Sie Ihr Produkt reklamieren wollen, senden Sie es bitte vollständig und frachtfrei mit dem Original-Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeich nung enthalten muss, an Ihren Händler oder direkt an uns, die STEINEL Vertrieb GmbH – Reklamationsabteilung –, Dieselstraße 80-84, 33442 Herzebrock-Clarholz. Wir empfehlen Ihnen daher, Ihren Kauf-beleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren. Für Transport kosten und -risiken im Rahmen der Rück-sendung übernehmen wir keine Haftung.HERSTELLER
