PAPK 12 B1 - Batterie PARKSIDE - Kostenlose Bedienungsanleitung

Produkttyp	Wiederaufladbarer Lithium-Ionen-Akku
Marke	Parkside
Modell	PAPK 12 B1
Technologie	Lithium-Ionen
Nennspannung	12 V (Gleichstrom)
Tatsächliche Spannung	10,8 V
Kapazität	4000 mAh / 48 Wh
Anzahl der Zellen	6
Kompatibles Ladegerät	Schnellladegerät der X12V Team Serie (PLGK 12 A1/B2, nicht im Lieferumfang enthalten)
Ladezeit (mit geeignetem Ladegerät)	Ca. 60 Minuten
Ladetemperaturbereich	10 °C bis 40 °C
Lagertemperaturbereich	0 °C bis 50 °C
Empfohlene Luftfeuchtigkeit bei Lagerung	Kühl und trocken
Optimaler Ladezustand für Langzeitlagerung	50 % bis 80 %
Bestimmungsgemäße Verwendung	Für Parkside Werkzeuge und X12V Team Ladegeräte, private Nutzung
Garantie	3 Jahre (siehe Bedingungen in der Anleitung)
Lieferumfang	1 Akku, 1 Bedienungsanleitung
Schutzart	IP nicht angegeben

Häufig gestellte Fragen - PAPK 12 B1 PARKSIDE

Welche Ladegeräte kann ich mit dem Akku PAPK 12 B1 verwenden?

Verwenden Sie nur die Schnellladegeräte der Parkside X12V Team Serie, wie PLGK 12 A1 oder B2. Die Ladegeräte sind separat erhältlich.

Wie lange dauert das Laden des Akkus?

Mit dem geeigneten Schnellladegerät (z.B. PLGK 12 B2) beträgt die Ladezeit ca. 60 Minuten.

Kann ich diesen Akku mit Werkzeugen anderer Marken verwenden?

Nein, dieser Akku ist ausschließlich für Parkside Werkzeuge der X12V Team Serie konzipiert. Die Verwendung mit anderen Marken kann Risiken darstellen.

Wie sollte ich den Akku lagern, wenn ich ihn längere Zeit nicht benutze?

Lagern Sie ihn an einem sauberen, trockenen und vor Sonne geschützten Ort. Der optimale Ladezustand für die Lagerung liegt zwischen 50 % und 80 %, die ideale Temperatur zwischen 0 °C und 50 °C.

Welche Garantie hat dieser Akku?

Der Akku hat eine Garantie von 3 Jahren ab Kaufdatum, vorbehaltlich der in der Anleitung beschriebenen Bedingungen.

Darf ich den Akku im Hausmüll entsorgen?

Nein, gebrauchte Akkus müssen gemäß der Richtlinie 2006/66/EG recycelt werden. Geben Sie sie an einer geeigneten Sammelstelle ab.

Was tun, wenn der Akku nicht lädt?

Überprüfen Sie die Umgebungstemperatur (muss zwischen 10 °C und 40 °C liegen), den Zustand des Ladegeräts und der Kontakte. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Ist der Akku für den gewerblichen Einsatz geeignet?

Nein, dieser Akku ist nur für den privaten Gebrauch bestimmt. Gewerbliche Nutzung führt zum Garantieverlust.

Wie erkenne ich, dass der Akku vollständig geladen ist?

Die grüne Ladeanzeige-LED am Ladegerät leuchtet auf, wenn der Ladevorgang abgeschlossen ist.

Kann ich einen Ersatzakku bestellen?

Ja, Sie können einen Ersatzakku über die Website www.kompernass.com oder telefonisch beim Kundendienst bestellen.

BEDIENUNGSANLEITUNG PAPK 12 B1 PARKSIDE

DE/AT/CH Bedienungsanleitung Seite 1

Alle Parkside Geräte und die Ladegeräte PLGK 12 A1/B2 der X12V Team Serie sind mit dem Akku-Pack PAPK 12 A1/A2/B1 kompatibel.

Bestimmungsgemäßer Gebrauch....2

Ausstattung....3

Lieferumfang....3

Technische Daten 3

AllgemeineSicherheitshinweise ..... 5

Erweiterte Sicherheitshinweise ..... 7

Akku-Pack laden (siehe Abb. A) ..... 8

Wartung und Lagerung ..... 9

Garantie der Kompernaß Handels GmbH. . . . . . . . . 10

Service 14

Importeur 15

Entsorgung 15

Hinweise zur EG-Konformitätserklärung.....17

Ersatz Akku Bestellung.....18

Telefonische Bestellung....19

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Be dien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäßer Gebrauch

Dieser Akku ist passend zu:

PARKSIDE X12VTEAM

Dieser Akku ist nicht für den gewerblichen Einsatz bestimmt. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus be stimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung.

Ausstattung

①Akku-Pack
②Entriegelungstasten
3 Rote Ladekontroll-LED
4 Grüne Ladekontroll-LED
5 Schnell-Ladegerät (nicht im Lieferumfang)

Lieferumfang

1 Akku

1 Betriebsanleitung

Technische Daten

PAPK 12 B1

TypLITHIUM-IONEN

Bemessungsspannung 12 V —— (Gleichstrom)

Kapazität 4000 mAh/48 Wh

Zellen 6

Verwenden Sie zum Laden des Akku-Packs nur Akku-Schnellladegeräte der X12V Team Serie:

PARKSIDE X12VTEAM

(nicht im

Lieferumfang)

Akku-Schnellladegerät PLGK 12 B2

EINGANG/Input

Bemessungsstrom

220 - 240 V \~, 50 - 60 Hz (Wechselstrom)

Bemessungsaufnahme 75 W

AUSGANG/Output

Bemessungsspannung12V = (Gleichstrom)

Bemessungsstrom 4500 mA

Ladedauer ca. 60 min

Sicherung (innen) 3,15 A

Schutzklassell/ (Doppelisolierung)

ACHTUNG!

▶ Dieses Ladegerät kann nur die folgenden Batterien laden: PAPK 12 A1/PAPK 12 A2, PAPK 12 B1.
▶ Eine akutelle Liste der Akkukompatibilität finden Sie unter www.lidl.de/Akku.

Allgemeine Sicherheitshinweise

! WARNING!

■ Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

VORSICHT! EXPLOSIONSGEFAHR!

Laden Sie nicht aufladbare Batterien niemals auf.

zen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonnen- einstrahlung, Feuer, Wasser und Feuchtigkeit.

Es Besteht Explosionsgefahr.

Erweiterte Sicherheitshinweise

Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen.
■ Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130 °C (265°F) können eine Explosion hervorrufen.
Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkzeug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs.

Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstören und die Brandgefahr erhöhen.

Akku-Pack laden (siehe Abb. A)

VORSICHT!

Ziehen Sie immer den Netzstecker, bevor Sie den Akku-Pack aus dem Ladegerät nehmen bzw. einsetzen.

HINWEIS

Laden Sie den Akku-Pack nie, wenn die Umgebungstemperatur unterhalb 10 °C oder oberhalb 40 °C liegt. Soll ein Lithium-Ionen-Akku längere Zeit gelagert werden, muss regelmäßig der Ladezustand kontrolliert werden. Der optimale Ladezustand liegt zwischen 50 und 80 %. Das Lagerungsklima soll kühl und trocken sein in einer Umgebungstemperatur zwischen 0 °C und 50 °C.

♦ Stecken Sie den Akku-Pach ^1 in das Schnell-Ladegerät 5
♦ Stecken Sie den Netzstecker in die Steckdose. Die Ladekontroll-LED 3 leuchtet rot.
- Die grüne Ladekontroll-LE4 signalisiert Ihnen, dass der Ladevorgang abgeschlossen und der Akku-Pack einsatzbereit ist.

♦ Schieben Sie den Akku-Pach ^1 in das Gerät ein.

♦ Schalten Sie das Schnell-Ladegerö 5 zwischen aufeinanderfolgenden Ladevorgängen für mindestens 15 Minuten ab. Ziehen Sie dazu den Netzstecker.

Wartung und Lagerung

■ Sollten Sie den Akku längere Zeit nicht benutzen, entnehmen Sie ihn aus dem Gerät und lagern Sie ihn an einem sauberen, trockenen Ort ohne direkte Sonneneinstrahlung.

■ Soll ein Lithium-Ionen-Akku längere Zeit gelagert werden, muss regelmäßig der Ladezustand kontrolliert werden. Der optimale Ladezustand liegt zwischen 50 % und 80 %. Das optimale Lagerungsklima ist kühl und trocken.

Warten Sie niemals beschädigte Akkus. Sämtliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kunden-dienststellen erfolgen.

Garantie der Kompernaß Handels GmbH

Sehr geehrte Kundin, sehr geehrter Kunde,

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Kassenbon gut auf. Dieser wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert, ersetzt oder der Kaufpreis erstattet. Diese Garantieleistung setzt voraus, dass innerhalb der Dreijahresfrist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vor handene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Auslieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder Teile, die aus Glas gefertigt sind.

Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten

Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung,

Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Serviceniederlassung vorgenommen wurden, erlischt die Garantie.

Garantiezeit gilt nicht bei

■ normaler Abnutzung der Akkukapazität
■ gewerblichen Gebrauch des Produktes
■ Beschädigung oder Veränderung des Produktes durch den Kunden
■ Missachtung der Sicherheits- und Wartungs-vorschriften, Bedienungsfehler
■ Schäden durch Elementarereignisse

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

■ Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B. IAN 123456) als Nachweis für den Kauf bereit.

■ Die Artikelnummer entnehmen Sie bitte dem Typenschild am Produkt, einer Gravur am Produkt, dem Titelblatt der Bedienungsanleitung (unten links) oder dem Aufkleber auf der Rück- oder Unterseite des Produktes.

■ Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail.

Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Serviceanschrift übersenden.

PDF ONLINE www.idi-service.com

Auf www.lidl-service.com können Sie diese und viele weitere Handbücher, Produktvideos und Installationssoftware herunterladen.

Mit diesem QR-Code gelangen Sie direkt auf die Lidl-Service-Seite (www.lidl-service.com) und können mittels der Eingabe der Artikelnummer (IAN) 123456 Ihre Bedienungsanleitung öffnen.

Service

ServiceDeutschland

Tel.: [phone] (kostenfrei aus dem dt. Festnetz/Mobilfunknetz) E-Mail: [e-mail]

ServiceÖsterreich

Tel.: [phone] (0,15 EUR/Min.) E-Mail: [e-mail]

ServiceSchweiz

Tel.: [phone] (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: [e-mail]

IAN 331417_1907

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst die benannte Servicestelle.

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

Die Rückführung der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Entsorgen Sie nicht mehr benötigte Verpackungsmaterialien gemäß den örtlich geltenden Vorschriften.

Li-ion

Werfen Sie Akkus nicht in den Hausmüll!

Defekte oder verbrauchte Akkus müssen gemäß Richtlinie 2006/66/EC recycelt werden. Geben Sie Akku-Pack und / oder das Gerät über die angebotenen Sammel einrichtungen zurück. Über Entsorgungsmöglichkeiten für ausgediente Elektrowerkzeuge / Akku-Pack informieren Sie sich bitte bei Ihrer Gemeinde- oder Stadtverwaltung.

b a

Entsorgen Sie die Verpackung umweltgerecht.

Beachten Sie die Kennzeichnung auf den verschiedenen Verpackungsmaterialien und trennen Sie diese gegebenenfalls gesondert. Die Verpackungsmaterialien sind gekennzeichnet mit Abkürzungen (a) und Ziffern (b) mit folgender Bedeutung: 1–7: Kunststoffe, 20–22: Papier und Pappe, 80–98: Verbundstoffe.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Das Produkt ist recycelbar, unterliegt einer erweiterten Herstellerverantwortung und wird getrennt gesammelt.

Hinweise zur EG-Konformitätserklärung

Dieses Gerät entspricht hinsichtlich Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der der RoHS-Richtlinie 2011/65/EU*.

Die vollständige Original-Konformitätserklärung ist beim Importeur erhältlich.

CE

* Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

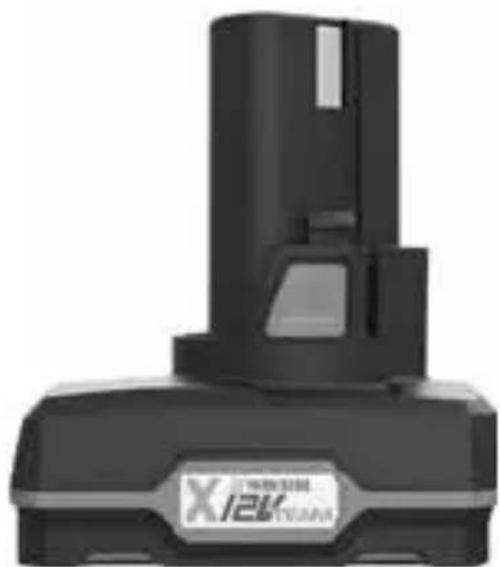

Ersatz Akku Bestellung

Wenn Sie einen Ersatz-Akku für Ihr Gerät bestellen möchten, so können Sie dies entweder bequem im Internet unter www.kompernass.com oder telefonisch abwickeln.

Dieser Artikel kann aufgrund begrenzter Vorratsmenge nach kurzer Zeit ausverkauft sein.

Die Bestellung von Ersatzteilen kann in einigen Ländern nicht online vorgenommen werden. Kontaktieren Sie in diesem Fall bitte die Service-Hotline.

Telefonische Bestellung

Service Deutschland

Tel.: [phone] (kostenfrei aus dem dt. Festnetz/Mobilfunknetz)

Service Österreich

Tel.: [phone] (0,15 EUR/Min.) E-Mail: [e-mail]

Service Schweiz

Tel.: [phone] (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: [e-mail]

Um eine schnelle Bearbeitung Ihrer Bestellung zu gewährleisten, halten Sie bitte für alle Anfragen die Artikelnummer (z. B. IAN 331417) des Gerätes bereit. Die Artikelnummer entnehmen Sie bitte dem Typenschild oder dem Titelblatt dieser Anleitung.
