BEDIENUNGSANLEITUNG PWS 125 E4 PARKSIDE

Originalbetriebsanleitung

NL BE

HAAKSE SLIJPER

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

Sommaire

Introduction 4

Monter/Changer und disque

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 GroBostheim

Allemagne

www.grizzly-service.eu

Inhoud

Inleiding 26

Gebruiksdoel 26

Technische gegevens 27

Beschermkap onteren/ 38

instellen/demonteren 38

2) ELEKTRISCHE VEILIGHEID

andere personen nicht in gevaar brengt.

Beschermkap onteren/instellen/demonteren

Beschemkap monteren:

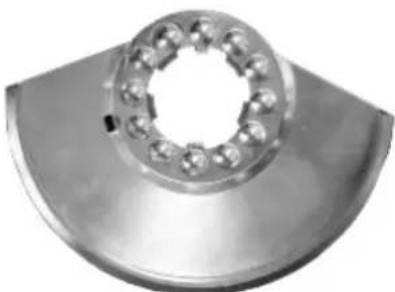

Beschemkap demonteren:

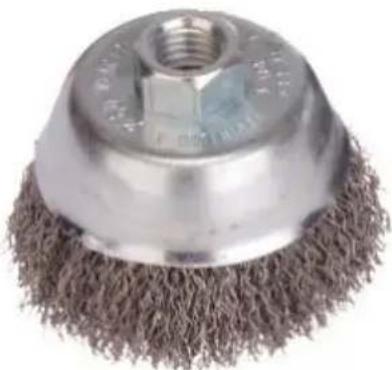

Pottenborstel, gegolfde draad Art.-Nr.: 91103213

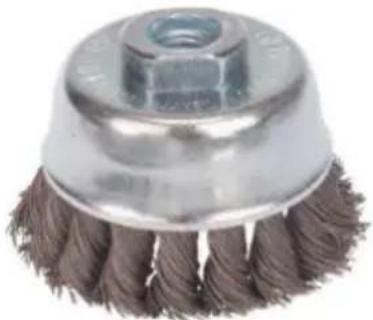

Pottenborstel, gevlochten draad Art.-Nr.: 91103214

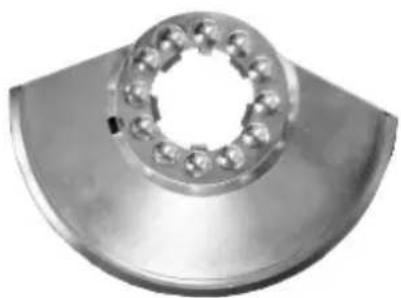

Beschemkap schrobben Art.-Nr.: 91103231

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 GroBostheim

Duitsland

www.grizzlyy-service.eu

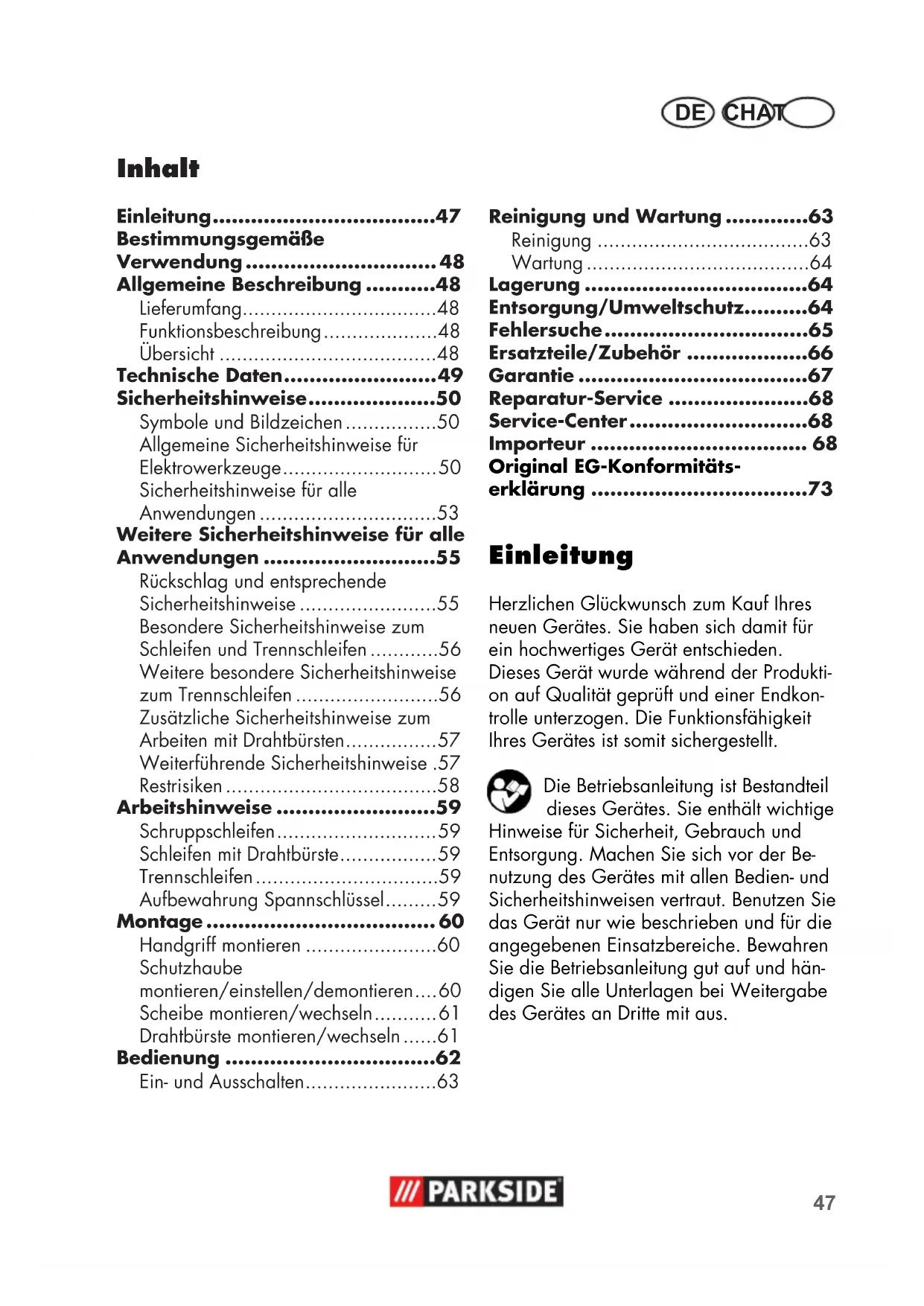

Inhalt

Einleitung. 47

Bestimmungsgemäß

Verwendung 48

Allgemeine Beschreibung 48

Lieferumfang. 48

Funktionsbeschreibung. 48

Ubersicht 48

Technische Daten. 49

Sicherheitshinweise. 50

Symbole und Bildzeichen 50

Allgemeine Sicherheitschinweise fur

Elektrowerkzeuge 50

Sicherheitschinweise für alle

Anwendungen 53

Weitere Sicherheitschinweise für alle

Anwendungen 55

Rückschlag und entsprechende

Sicherheitshinweise 55

Besondere Sicherheitshinweise zum

Schleifen und Trennschleifen 56

Weitere besondere Sicherheitschinweise

zumTrennschleifen 56

Zusätzliche Sicherheitschinweise zum

Arbeiten mit Drahtbürsten 57

Weiterfuhrende Sicherheitshinweise .57

Restrisiken 58

Arbeitshinweise 59

Schruppschleifen 59

Schleifen mit Drahtbürste. 59

Trennschleifen 59

Aufbewährung Spannsschlüssel....59

Montage 60

Handgriff montieren 60

Schutzhaube

montieren/einstellen/demontieren....60

Scheibe montieren/wechseln. 61

Drahtbürste montieren/wechseln.....61

Bedienung 62

Ein- und Ausschalten 63

Reinigung und Wartung. 63

Reinigung 63

Wartung 64

Lagerung 64

Entsorgung/Umweltschutz.64

Fehlersuche 65

Ersatzteile/Zubehör 66

Garantie 67

Reparatur-Service .68

Service-Center 68

Importeur 68

Original EG-Konformitäserklarung 73

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Gerät entschieden.

Dieses Gerät wurde während der Produktionsauf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist damit sichergestellt.

Die Betriebsanleitung ist Bestandteil deses Gerätes. Sie enthalt wichtige

Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Gerät nur wie beschreiben und für die angegebenen Einsatzbereiche. Bewahren Sie die Betriebsanleitung gut auf und handigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus.

Bestimmungsgeme Verwendung

Der Winkelschleifer ist ein Gerät zum Trennen, Schruppen und Bürsten von Metall, Beton oder Fliesen ohne Verwendung von Wasser. Das Gerät ist zur Verwendung mit Drahtbürste vorgesehen.

Für alle anderen Anwendungsarten (z.B. Schleifen mit nicht geeigneten Schleifwerkzeugen, Schleifen mit einer Kühlflüssigkeit, Schleifen oder Trennen gesundheitsgefrhdender Materialien wie Asbest) ist das Gerät nicht vorgesehen.

Das Gerät ist für den Einsatz im Heimwerkerbereich bestimmt. Es wurde nicht für den gewerblichen Dauereinsatz konzipiert. Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Jugendliche über 16 Jahre dürfen das Gerät nur unter Aufsicht benutzen.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Allgemeine Beschreibung

Die Abbildung der wichtigsten Funktionsteile finden Sie auf der vorderen und hinteren Ausklappseite.

Lieferumfang

Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist. Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.

• Gerat
• Handgriff
  Schutzhaube
• Spannschlussel

Trennscheibe
-2 Ersatzkohlebürsten
Betriebsanleitung

Funktionsbeschreibung

Der Winkelschleifer ist zum Trennen,
Schruppen oder Bürsten von Metall geeignet. Für die einzeln Anwendung sind jeweils spezielle Scheiben vorgesehen.
Beachten Sie die Angaben der Scheibenhersteller.
Die Funktion der Bedienteile entnehmer Sieitte den nachfolgenden Beschreibungen.

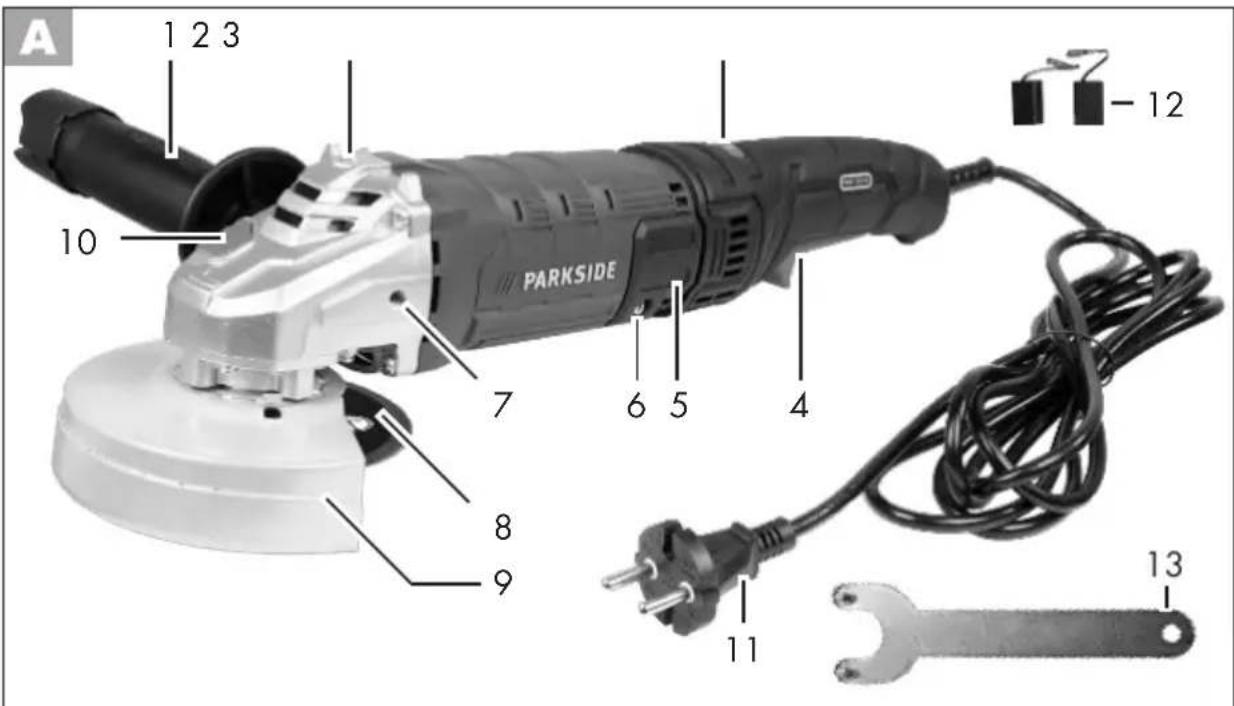

Übersicht

1 Handgriff

2 Gewinde für Handgriff 3 Drehzahlregler
4 Ein-/Ausschalter mit Einschalsperre
5 Wartungsabdeckung
6 Schraube
7 Gewinde für Handgriff

8 Trennscheibe
9 Schutzhaube

10 Spindel-Aretiertaste

11 Netzstecker
12 Ersatzkohlebürsten
13 Spannschlüssel

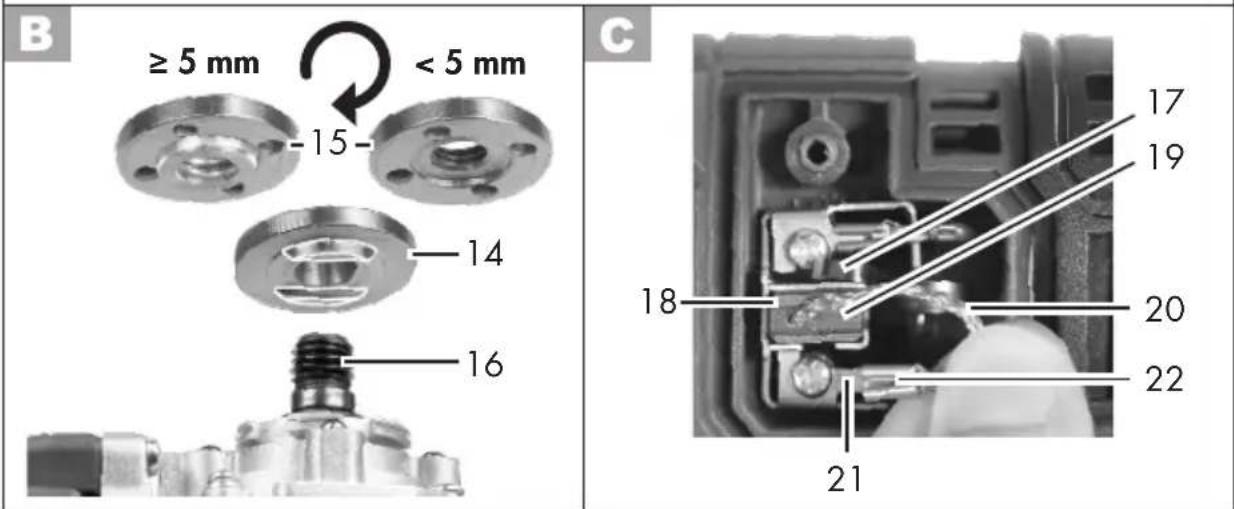

14 Aufnahmeflansch

15 Spannmutter
16 Aufnahmespindel

17 Andruckfeder

8 Kohlebürste
19 Nut für Andruckfeder 20 Anschluss
21 Kontaktschuh
22 Kontaktstecker

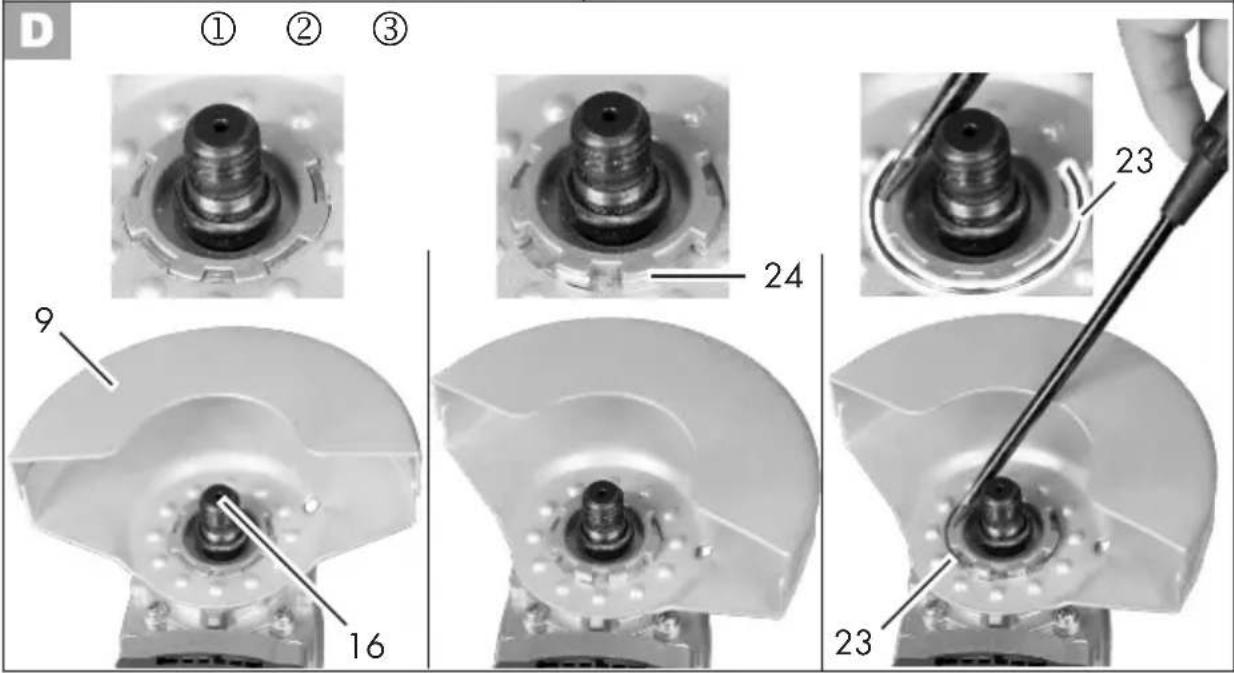

D 23 Drahtring, Schutzhauben Befestigung 24 Nut, Schutzhauben Befestigung

K 25 Aufsatz fur Handgriff

Technische Daten

Winkelschleifer.....PWS 125 E4

Nenneingangs
spannung 230-240 V~, 50 Hz
Leistungsaufnahme 1200 W
Bemessungsdrehzahl (n) 3000-12000 min
Abmessungen Trenn-/
Schruppscheiben 125 x 22,23 mm
Stärke Trenn-/Schruppscheiben max. 6 mm
Schleifspindelgewinde .M14
Gewindelänge
der Schleifspindel max. 12 mm
Schutzklasse .II
Schutzart .IPX0
Schalldruckpegel (L_pA) 93,2 dB(A); K_pA = 3 dB
Schallleistungspegel (L_WA) gemessen 104,3 dB(A); K_WA = 3 dB
garantiert.. 107 dB(A)
Schwingungswert (a_p) 12,104 m/s ^2 K = 1,5m / s

Es handelt sich bei den Schwingungswerten um Maximalwerte, die mit der mitgelieferten Trennscheibe ermittelt wurden. Die tatsächlichen Schwingungswerte konnen abhängig von dem eingesetzten Zubehor variieren. Die Schwingungswerte werden weiterhin durch die Handhabung des Anwenders beeinflusst.

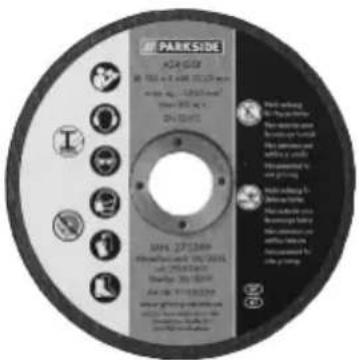

Trennscheibe (aus Lieferumfang):

Leerlaufgeschwindigkeit n. max. 12200 min' Scheibengeschwindigkeit...max. 80 m/s* AuBendurchmesser.. .0 125 mm Bohrung. .0 22,23 mm Dicke. .3 mm

• Die Schleifscheibe muss einer Umlaufgeschwindigkeit von 80 m/s standhalten.

Larm- und Vibrationswerte wurden entsprechend den in der Konformitätserklarung genannten Normen und Bestimmungen ermittelt.

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einsatzung der Aussetzung verwendet werden.

Warning: Der Schwingungsemis-sionswert kann sich während der tatsächlichen Benutzung des Elektrowerkzeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird. Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigigen (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen eszarw ein geschaltet ist, aber ohne Belastung lauft).

Sicherheitshinweise

ACHTUNG! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgebung folgende grundsätzliche Sicherheitsmaßnahmen zu beachten. Lesen Sie alle diese Hinweise, bevor Sie diesen Elektrowerkzeug benutzen, und bewahren Sie die Sicherheitshinweise gut auf.

Symbole und Bildzeichen

Bildzeichen auf dem Gerät:

Achtung!

Verletzungsgefahr durch sich drehendes Werkzeug! Halten Sie ihre Hände fern

Gefahr durch elektrischen Schlag! Ziehen Sie vor Wartungs- und Reparaturarbeiten den Netzstecker aus der Steckdose

Betriebsanleitung lessen!

Tragen Sie Gehorschutz

Tragen Sie Augenschutz

Tragen Sie einen Atemschutz

Gefahr durch Schnittverletzungen!
Tragen Sie schnittsichere Handschuhe

Schutzklasse II (Doppelisolierung)

Elektrogeräte gehoren nicht in den Hausmüll

Einschalt-Ablauf

Weitere Bildzeichen auf der Trennischeibe:

Nicht zulässig für Seitenschleifen

Nicht zulässig für Nassschleifen

Keine defekte Scheibe verwenden

Eignung fur Metall

Sicherheitschuheragen

Symbole in der Betriebsanleitung:

Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden.

Gebotszeichen mit Angaben zur Verhütung von Schäden.

Netzsteckerziehen

Netzstecker einstecken

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNING! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitsin-weise und Anweisungen für die Zukunft auf.

Der in den Sicherheitschinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

Arbeitsplatzsicherheit:

• Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfallen führen.
• Arbeitsen Sie mit dem Elektrowerkzeug nicht in explosionsgefahrdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
• Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeuges fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.

Elektrische Sicherheit:

Vorsicht: So vermeiden Sie Unfälle und Verletzungen durch elektrischen Schlag:

• Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

• Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

• Halten Sie das Elektrowerkzeug von Regen oder Nisse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
• Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
• Wenn Sie mit dem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.
• Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindt das Risiko eines elektrischen Schlages. Benutzen Sie einen Fehlerstromschutzschalter mit einem Auslösestrom von 30 mA oder weniger.

Sicherheit von Personen:

Vorsicht: So vermeiden Sie Unfälle und Verletzungen:

DE AT CH

• Seien Sie aufmerksam, achten Sie daraufuf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit dem Elektrowerkzeug. Benutzen Sie das Elektrowerkzeug nicht, wenn Sie mäde sind oder unter Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.
• Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlichen Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen.
• Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder/TRagen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
• Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevorsie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
• Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerk

zeug in unerwarteten Situationen betterkontrollieren.

• Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.
• Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringgen.

Verwendung und Behandlung des Elektrowerkzeuges:

• Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und sicheer im angegebenen Leistungsbereich.
• Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein-oder ausschalten lasst, ist gefährlich und muss repariert werden.
• Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.
  Bewahren Sie das unbenutzte Elektrowerkzeug außerhalb der Reichweite von Kindern auf. Las

sen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

• Pflegen Sie das Elektrowerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Gerätes beinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

• Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfähig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

• Verwenden Sie das Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie damit die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch des Elektrowerkzeuges für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

Service:

• Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

Sicherheitshinweise für alle Anwendungen

Gemeinsame Sicherheitshinweise zum Schleifen, Arbeitsen mit Drahtbürsten und Trennschleifen:

• Dieses Elektrowerkzeug ist zu verwenden als Schleifer, Drahtbürste und Trennschleifmaschine. Beachten Sie alle Sicherheitshinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Gerät erhalten. Wenn Sie die folgenden Anweisungen nicht beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommt.

• Dieses Elektrowerkzeug ist nicht geeignet zum Sandpapierschleifen und Polieren. Verwendungen, für die das elektrowerkzeug nicht vorgesehen ist, konnen Gefährdungen und Verletzungen verursachen.

• Verwenden Sie kein Zubehör, das vom Hersteller nicht speziell für diesen Elektrowerkzeug vorgesehen und empfohlen wurde. Nur weil Sie das Zubehör an ihrem Elektrowerkzeug befestigen konnen, garantiert das keine sichere Verwendung.

Die zulässige Drehzahl des Einsatzwerkzeugs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubehor, das sich schneller als zulässig dreht, kann zerbrechen und umherfliegen.

• Außendurchmesser und Dicke des Einsatzwerkzeugs müssen den Maßangaben Ihres Elektrowerkzeuges entsprechchen. Falsch bemessene Einsatzwerkzeuge konnen

nicht ausreichend abgeschirmt oder kontrolliert werden.

• Einsatzwerkzeuge mit Gewinde-einsatz müssen/genau auf das Gewinde der Schleifspindel passen. Bei Einsatzwerkzeugen, die mittels Flansch montiert werden, muss der Lochdurchmesser des Einsatzwerkzeuges zum Aufnahmedurchmesser des Flansches passen. Einsatzwerkzeuge, die nicht genau am Elektrowerkzeug befestigt werden, drehen sich ungleichmäßig, vibrieren sehr stark und konnen zum Verlust der Kontrolle führen.

• Verwenden Sie keine beschädigten Einsatzwerkzeuge. Kontrollieren Sie vor jeder Verwendung Einsatzwerkzeuge wie Schleif-scheiben auf Absplitterungen und Risse, Schleifteller auf Risse, Verschleib oder starke Abnutzung, Drahtbürsten auf lose oder gebro-chene Drahte. Wenn das Elektrowerkzeug oder das Einsatzwerkzeug herunterfällt, überprüfen Sie, ob es beschädigt ist oder verwenden Sie ein unbeschädigtes Einsatzwerkzeug. Wenn Sie das Einsatzwerkzeug kontrolliert und eingesetzt haben, halten Sie und in der Nähe befindliche Personen sich außerhalb der Ebene des ro-tierenden Einsatzwerkzeugs auf und{lassen Sie das Gerät 1 Minute lang mit Höchstdrehzahl laufen. Beschädigte Einsatzwerkzeuge brechen meist in dieser Testzeit.

• Tragen Sie persönliche Schutzaus-rüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen,,tragen Sie Staubmaske,Gehorschutz,

Schutzhandschuhe oder Spezialschürze, die keine Schleif- und Materialpartikel von Ihnen fernhalten. Die Augen sollen vor herumflie-genden Fremdkörpern geschützt werden, die bei verschiedenen Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der Anwendung entstehenden Staub filtern. Wenn Sie lange lautom Lärm ausgesetzt sind, konnen Sie einen Hörverlust erleiden.

• Achten Sie bei anderen Personen auf sicheren Abstand zu ihrem Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung tragen. Bruchstücke des Werkstücks oder gebrochener Einsatzwerkzeuge konnen wegliegen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen.

• Halten Sie das Elektrowerkzeug nur an den isolierten Griffflächen, wenn Sie Arbeiten ausführren, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.

• Halten Sie das Netzkabel von sich drehenden Einsatzwerkzeugen fern. Wenn Sie die Kontrolle über das Gerät verlieren, kann das Netzkabel durchtrennt oder erfasst werden und ihre Hand oder Ihr Arm in das sich drehende Einsatzwerkzeug geraten.

• Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatzwerkzeug vollig zum Stillstand gekommen ist. Das sich drehende Einsatzwerkzeug kann in Kontakt mit

der Ablagefläche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können.

• Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen. Ihr Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Einsatzwerkzeug erfasst werden und das Einsatzwerkzeug sich in ihren Körper bohren.
• Reinigen Sie regelmäßig die Lüftungsschlitze Ihres Elektrowerkzeugs. Das Motergeblase zieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursichen.
• Verwenden Sie das Elektrowerkzeug nicht in der Höhe brennbarer Materialien. Funken können diese Materialien entzünden.
• Verwenden Sie keine Einsatzwerkzeuge, die flüssige Kühlmittel erfordern. Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu einem elektrischen Schlag führen.

Weitere Sicherheitshinweise für alle Anwendungen

Rückschlag und entsprachende Sicherheitshinweise

Rückschlag ist die platztliche Reaktion infolge eines hakenden oder blockierten drehenden Einsatzwerkzeuges, wie Schleifscheibe, Schleifteller, Drahtbürste usw. Verhaken oder Blockieren führt zu einem abrupten Stopp des rotierenden Einsatzwerkzeugs. Dadurch wird ein unkontrolliertes Elektrowerkzeug gegen die Drehrichtigung des Einsatzwerkzeugs an die Blockierstelle beschleunigt. Wenn z.B. eine Schleifscheibe im Werkstück hakt oder

blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch die Schleifscheibe ausbrechen oder einen Rückschlag verursachen. Die Schleifscheibe bewegt sich dann auf die Bedienperson zu oder von ihr weg, je nach Drehrichtigung der Scheibe an der Blockierstelle. Hierbei konnen Schleifscheiben auch brechen. Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschreiben, verhindert werden.

a) Halten Sie das Elektrowerkzeug gut fest und bringen Sie ihren Körper und ihre Arme in eine Position, in der Sie die Rückschlagkräfte abfangen können. Verwenden Sie immer den Zusatzgriff, falls vorhanden, um die großmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente beim Hochlauf zu haben. Die Bedienperson kann durch geeignete Vorsichtsmaßnahmen die Rückschlag- und Reaktionskräfte beherrschen.
b) Bringen Sie ihre Hand nie in die Nähe sich drehender Einsatzwerkzeuge. Das Einsatzwerkzeug kann sich beim Rückschlag über ihre Hand bewegen.
c) Meiden Sie mit ihrer Körper den Bereich, in den das Elektrowerkzeug bei einem Rückschlag bewegt wird. Der Rückschlag treibt das Elektrowerkzeug in die Richtung entgegengesetzt zur Bewegung der Schleifscheibe an der Blockierstelle.
d) Arbeitsen Sie besonderss vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhinder Sie, dass Einsatzwerkzeuge vom Werkstück zurückprallen und verklemmen.

Das rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abprallt dazu, sich zu verklemmen. Dies verursacht einen Kontrollverlust oder Rückschlag.

e) Verwenden Sie kein Ketten-oder gezähntes Sageblatt. Solche Einsatzwerkzeuge verursachen früig einen Rückschlag oder den Verlust der Kontrolle über das Elektrowerkzeug.

Besondere Sicherheitshinweise zum Schleifen und Trennschleifen

a) Verwenden Sie ausschließlich die für Ihr Elektrowerkzeug zugelassen Schleifkörper und die für diese Schleifkörper vorgesehene Schutzhaube. Schleifkörper, die nicht für das Elektrowerkzeug vorgesehen sind, können nicht ausreichend abgeschirmt werden und sind unsicher.
b)Gekropfte Schleifscheiben müssen so vormontiert werden, dass ihre Schleifflache nicht uber der Ebene des Schutzhaubenrandes hervorsteht. Eine unsachgemeaB montierte Schleifscheibe, die uber die Ebene des Schutzhaubenrandes hinausragt, kann nicht ausreichend abgeschirmt werden.
c) Die Schutzhaube muss safer am Elektrowerkzeug angebracht und für ein Höchstmaß an Sicherheit so eingestellt sein, dass derkleinstmögliche Teil des Schleifkörpers offen zum Bediener zeigt. Die Schutzhaube hilft, die Bedienperson vor Bruchstücken, zufälligem Kontakt mit dem Schleifkörper sowie Funken, die Kleidung entzünden konnten, zu schützen.
d) Schleifkörper)dürfen nur für die empfohlenen Einsatzmöglichkeiten verwendet werden. Zum

Beispiel: Schleifen Sie nie mit der Seitenfläche einer Trennscheibe. Trennscheiben sind zum Materialabtrag mit der Kante der Scheibe bestimmt. Teilliche Krafteinwirkung auf diese Schleifkörper kann sie zerbrechen.

e) Verwenden Sie immer unbeschädigte Spannflansche in der richtigen Höhe und Form für die von Ihnen gewählte Schleifsscheibe. Geeignete Flansche stützen die Schleifscheibe und verringn so die Gefahr eines Schleifscheibenbruchs. Flansche für Trennscheiben konnen sich von den Flanschen für andere Schleifscheiben untersenden.
f) Verwenden Sie keine abgenutzten Schleifscheiben von großeren Elektrowerkzeugen. Schleifscheiben für große Elektrowerkzeuge sind nicht für die hohenen Drehzahlen von kleineren Elektrowerkzeugen ausgelegt und können brechen.

Weitere besondere Sicherheitsinweise zum Trennschleifen

a) Vermeiden Sie ein Blockierend der Trennscheibe oder zu hohen Anpressdruck. Führn Sie keine übermöbig tiefen Schnitte aus. Eine Überlastung der Trennscheibe erhöht deren Beanspruchung und die Anfälligkeit zum Verkanten oder Blockieren und damit die Möglichkeit eines Rückschlags oder Schleifkörperbruchs.
b) Meiden Sie den Bereich vor und hinter der rotierenden Trennscheibe. Wenn Sie die Trennscheibe im Werkstück von sich wegbewegen, kann im Falle eines Rückschlags das Elektrowerkzeug mit der sich drehenden Scheibe direkt auf Sie zugeschleudert werden.

c) Falls die Trennscheibe verklemmt oder Sie die Arbeit unterbrechen, schalten Sie das Gerät aus und halten Sie es ruhig, bis die Scheibe zum Stillstand gekommen ist. Versuchen Sie Nie, die noch laufende Trennscheibe aus dem Schnitt zuziehen, sonst kann ein Rückschlag erfolgen. Ermitteln und beheben Sie die Ursache für das Verklemmen.

d) Schalten Sie das Elektrowerkzeug nicht wieder ein, solange es sich im Werkstück befindet. Lassen Sie die Trennscheibe erst ihre volle Drehzahl erreichen, bevor Sie den Schnitt vorsichtig fortsetzen. Andernfalls kann die Scheibe verhaken, aus dem Werkstück Springen oder einen Rückschlag verursachen.

e) Stützen Sie Platten oder große Werkstücke ab, um das Risiko eines Rückschlags durch eine eingeklemme Trennscheibe zu vermindern. Groß Werkstücke konnen sich unter ihrem eigenen Gewicht durchbiegen. Das Werkstück muss auf beiden Seiten der Scheibe abgestützt werden, undzar sowohl in der Näheder Trennscheibe als auch an der Kante.

f) Seien Sie besonderss vorsichtig bei „Tausch Schnitten" in bestehende Wände oder andere nicht einsehbare Bereiche. Die eintauchende Trennscheibe kann beim Schneiden in Gas- oder Wasserleitungen, elektrische Leitungen oder andere Objekte einen Rückschlag verursachen.

Zusätzliche Sicherheitshinweise zum Arbeitsen mit Drahtbürsten

Besondere Sicherheitshinweise zum Arbeitsen mit Drahtbürsten:

• Beachten Sie, dass die Drahtbürste auch während des üblichen Gebrauchs Drahtstücke verliert. Überlasten Sie die Drahte nicht durch zu hohen Anpressdruck. Wegfliegende Drahtstücke konnen sehr leicht durch)dünne Kleidung und/oder die Haut dringen.

• Wird eine Schutzhaube empfohlen, verhindern Sie, dass sich Schutzhaube und Drahtbürste berühren können. Teller- und Topf-bürsten können durch Anpressdruck und Zentrifugalkräfte ihren Durchmesser vergroßern.

Weiterfuhrende Sicherheitshinweise

SchlieBen Sie das Gerat nur eine Steckdose mit Fehlerstrom-Schutzeinrichtung (Fl-Schalter) mit einem Bemessungsfehlerstrom von nicht mehr als 30mA an.

• Halten Sie Netzkabel und Verlängerungskabel von der Scheibe fern. Ziehen Sie bei Beschädigung oder Durchschnitten sofort den Netzstecker aus der Steckdose. Berühren Sie die Leitung nicht, bevorsie vom Netz getrennt ist. Es besteht Gefahr durch elektrischen Schlag.

• Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies vom Hersteller oder seinem Vertreter auszuführen, um Sicherheitsgeführungen zu vermeiden.

• Verwenden Sie nur Schleifscheiben, deren aufgedruckte Drehzahl mindestens

DE AT CH

so hoch ist wie die auf dem Typenschild des Gerätes angegebene.

• Unterziehen Sie die Schleifscheibe vor dem Gebrauch einer Sichtprüfung. Verwenden Sie keine beschädigten oder verformten Schleifscheiben. Wechseln Sie eine abgenutzte Schleifscheibe aus.

• Achten Sie daraufuf, dass beim Schleifen entstehende Funken keine Gefahr hervorrufen, z. B. Personen treffen oder entflammbare Substanzen entzünden.

• Tragen Sie beim Schleifen, Bürsten und Trennen stets eine Schutzbrille, Sicherheitshandschuhe, einen Atemschutz und einen Gehörschutz.

• Halten Sie nie die Finger zwischen Schleifscheibe und Funkenschutz oder in die Nähe der Schutzhauben. Es besteht Gefahr durch Quetschen.

Die rotierenden Teile des Gerätes können aus Funktionellen Gründen nicht abgedeckt werden. Gehen Sie davon mit Bedacht vor und sichern Sie das Werkstück gut, um ein Verrutschen zu vermeiden, wodurch ihre Hande mit der Schleifscheibe in Berührung kommt konnten.

Das Werkstück wird beim Schleifen hei. Nicht an der bearbeiteten Stelle anfassen, halten Sie es abkühlen. Es besteht Verbrennungsgefahr. Verwenden Sie kein Kuhlmittel oder ähnliches

• Arbeitsen Sie mit dem Gerät nicht, wenn Sie mäde sind oder nach der Einnahme von Alkohol oder Tabletten. Legen Sie immerrechtzeitig eine Arbeitsspause ein.

Schalten Sie das Gerät aus undziehen Sie den Netzstecker

zumLosen eines blockiertenEinsatz-werkzeuges,

• wenn die Anschlussleitung beschädigt oder verheddert ist,

• bei ungewöhnlichen Gerauschen.

• wenn die Netzanschlussleitung dess Gerätes beschädigt wird, muss

sie durch eine besondere Anschlussleitung ersetzt werden, die vom Hersteller oder seinem Kundendienst erhältlich ist.

Restrisiken

Auch wenn Sie diesen Elektrowerkzeugvorschriftsmäßig bedieren, bleiben immer Restrisiken bestehen. Folgende Gefahren konnen im Zusammenhang mit der Bauweise und Ausführung these Elektrowerkzeugs auftreten:

a) Lungenschäden, falls kein geeigneter Atemschutz getragen wird.

b) Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.

c) Gesundheitsschäden durch Berührung der Schleifwerkzeuge im nicht abgedeckten Bereich;

• Herausschleudern von Teilen aus Werkstücken oder beschädigten Schleifscheiben.

d) Gesundheitsschöden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektron magnetisches Feld. Dieses Feld kann unter bestimmen Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringn, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller des medizinischen Implantats zu konsultieren, bevor die Maschine bedient wird.

Arbeitshinweise

Achten Sie bei der Wahl des Werkzeugs daraufuf, dass dessen zulässige Drehzahl mindestens so hoch ist, wie die angegebene Höchstdrehzahl des Winkelschleifers.
Achten Sie bei der Wahl der Scheibe auf den maximal zugelassenen Durchmesser und die maximal zugelassene Stärke.
Achten Sie bei der Wahl der Bürste auf die Gewinde gröBe M14.

Schruppschleifen

Verwenden Sie niemals Trennscheiben zum Schruppen!

Das Gerät darf mit Schruppscheibe nur mit montierter Schutzhaube betrieben werden.

Üben Sie nur mäßigen Druck auf das Werkstück aus. Bewegen Sie das Gerät gleichmäßig hin und her.

Bei einem Arbeitswinkel von 30^ bis 40^ erzielen Sie beim Schruppschleifen das Beste Ergebnis.

Schleifen mit Drahtbürste

Achten Sie bei der Auswahr der Drahtbürste unbedingt auf die zulässige Drehzahl. Die zulässige Drehzahl der Drahtbürste muss mindestens so hoch sein wie die angegebene Höchstdrehzahl des Winkelschleifers.

Schutzbrille tragen, es konnten sich Drahte offen!

Geeignet zum Grobentrosten, Reinigen von Schweißnähten und Entfernen von Lack.

Drucken Sie die Drahtbürste mit mittlerer Kraft an das zu bearbeitende Werkstück. Überlasten Sie die Drahtbürste nicht durch zu hohen Anpressdruck.

Trennschleifen

Verwenden Sie niemals Schruppscheiben zum Trennen!

Das Gerät darf mit Trennscheibe nur mit montierter Schutzhaube betrieben werden.

Es dürfen nur geprüfte, faserstoffverstärkte Trenn- oder Schleifscheiben verwendet werden.

Arbeiten Sie grundsatzlich mit geringem Vorschub. Üben Sie nur mögigen Druck auf das Werkstück aus.

Arbeiten Sie stets im Gegenlauf. So wird das Gerät nicht unkontrolliert aus dem Schnitt gedrückt.

Aufbewahrung Spanschlussel

Der Spannsschluss (13) kann im Handgriff (1) verstaut werden.

1. Setzen Sie den Spannsschluss (13) in den Aufsatz (25) des Handgriffs (1).
2. Stecken Sie den Aufsatz (25) auf den Handgriff (1) auf.
   Achten Sie darauf, dass die keine Markierung am Aufsatz (25) über einer

DE AT CH

der beiden Aussparungen am oberen Ende des Handgriffs (1) sitzt, sonst lassen sich Handgriff (1) und Aufsatz (25) nicht ineinanderstecken.

Montage

Achtung! Verletzungsgefahr!

Achten Sie darauf, zum Arbeiten genügend Platz zu haben und andere Personen nicht zu gefährden.

Vor Inbetriebnahme müssen alle Abdeckungen und Schutzvorrichtungen ordnungsgemäß montiert sein.

• Ziehen Sie den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen.

Handgriff montieren

Das Gerätarf nur mit montiertem Handgriff betriebenen werden.

Schrauben Sie den Handgriff (1) am Gewinde für den Handgriff fest. Wahlen Sie je nach Arbeitsweise das Gewinde für Handgriff links (7), rechts oder oben (2) am Gerät. Siehe Abbildung.

Schutzhaube montieren/einstellen/ demontieren

Ist die Schutzhaube (9) in der auf D ① abgebildeten Position ein-gerastet, drucken Sie die gesamte Schutzhaube gegen das Gerät und drehen Sie sie zeitgleich.

Stellen Sie die Schutzhaube so ein, dass ein Funkenflug oder abgelöste Teile weder den Anwender noch umstehende Personen treffen können.

Die Stellung der Schutzhaube hat ebenfalls so zu erfolgen, dass der Funkenflug brennbare Teile, auch umliegend, nicht entzündet.

Schleifscheibedumontieren:

1. Drucken Sie die Spindel-Arretiertaste (10).

2. Drehen Sie die Aufnahmespindel (16), bis die Spindel-Arretierung die Aufnahmespindel fixiert. Halten Sie die Spindel-Arretiertaste (10) weiter gedrückt.

3. Losen Sie die Spannmutter (15) mit dem Spannschlüssel (13). Sie konnen die Spindel-Aretiertaste (10) loslassen.

4. Nehmen Sie die Spannmutter (B 15) und den Aufnahmeflansch (14) und die Trenn- oder Schleifscheibe von der Aufnahmespindel (16) ab.

Schutzhaubemontieren:

1. Setzen Sie die Schutzhaube (9) so auf das Gerät auf, dass die offene Seite zum Gerät hin zeigt. Die Zahlung von Schutzhaube und Gerät muss ineinander greifen. Siehe Detailbild ①.

2. Drücken Sie die Schutzhaube (9) in Richtung Gerät, um sie zu drehen. Siehe Detgillbild ②.

3. Befestigen Sie den Drahtring (23) zur Schutzhaubenbefestigung mit der Nut (24).

4. Drehen Sie die Schutzhaube (9) in Arbeitsposition. Die geschlossene Seite der Schutzhaube muss stets zum Bedieiner zeigen.

5. Justieren Sie die Position der Schutzhaube nach, wenn Sie beim Gebrauch feststellen, dass die Schutzhaube nicht optimal abschirmt.

Schutzhaubedemontieren:

10.Demontieren Sie die Schutzhaube (9), indem Sie den Drahtring (23) mit Hilfe eines Gegenstands (z. B. kleiner Schraubendreher) entfernen. Siehe Detailbild ③.

Zur einfacheren Demontage drehen Sie die Schutzhaube (9) erst nach entfern den des Drahtrings (23) in die Position von Detailbild ①.

Scheibe montieren/ wechseln

1. Drucken Sie die Spindel-Arretiertaste (10).
2. Drehen Sie die Aufnahmespindel (16), bis die Spindel-Arretierung die Aufnahmespindel fixiert. Halten Sie die Spindel-Arretiertaste (10) weiter gedrückt.
3. Losen Sie die Spannmutter (15) mit dem Spannschlüssel (13). Sie können die Spindel-Aretiertaste (10) loslassen.
4. Setzen Sie die gewünschte Scheibe auf den Aufnahmeflansch (14). Die Beschrifting der Scheibe zeigt grundsatzlich zum Gerät.

Ist auf ihrer Scheibe die Drehrrichtung gekennzeichnet, achten Sie bei der Montage daraufuf, dass Sie mit der Laufrichtung des Winkelschleifers übereinstimmt. Diese ist am Gerät darüber denber Spindel-Arretiertaste (10) angegeben

Achten Sie daraufuf, dass der Aufannahmeflansch (14) so auf das Gerät aufgesetzt ist, dass die Aussparungen im Aufannahmeflansch in die Kante am Gerät greifen. Die

Aufnahmespindel (16) muss sich mitdrehen, wenn Sie den Aufnahmeflansch drehen.

1. Setzen Sie die Spannmutter (15) wie der auf die Aufnahmespindel (16) auf. Die flache Seite der Spannmutter zeigt zum Einsatzwerkzeug, wenn die Stärke der Scheibenaufnahme < 5mm ist. Ist die Stärke der Scheibenaufnahme ≥ 5mm drehen Sie die Spannmutter. Siehe Bild B
2. Drucken Sie die Spindel-Arretiertaste (10) und drehen Sie die Aufnahmespindel (16), bis die Spindel-Arretierung die Aufnahmespindel fixiert. Ziehen Sie die Spannmutter (15) mit dem Spannschlüssel (13) wieder fest. Sie konnen die Spindel-Arretiertaste (10) loslassen.

Drahtbürste montieren/ wechseln

1. Drucken Sie die Spindel-Arretiertaste (10).
2. Drehen Sie die Aufnahmespindel (16), bis die Spindel-Arretierung die Aufnahmespindel fixiert. Halten Sie die Spindel-Arretiertaste (10) weiter gedrückt.
3. Losen Sie die Drahtbürste mit einem Maulschlüssel (nicht im Lieferumfang enthalten). Sie können die Spindel-Arretiertaste (10) loslassen.
4. Setzen Sie die gewünschte Drahtbürste auf die Aufnahmespindel.
5. Drücken Sie die Spindel-Arretiertaste (10) und drehen Sie die Drahtbürste auf die Aufnahmespindel (16). Ziehen Sie die Drahtbürste mit dem Maulschlüssel fest. Sie können die Spindel-Arretiertaste (10) loslassen.

Bedienung

Achtung! Verletzungsgefahr! Ziehen Sie vor allen Arbeiten an

• Verwenden Sie nur vom Hersteller empfohlene Schleifscheiben und Zubehörteile. Der Gebrauch anderer Einsatzwerkzeuge und anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.

• Verwenden Sie nur Zubehörteile, die Angaben tragen über Hersteller, Art der Binding, Abmessung und zulässige Umdrehungszahl.

• Verwenden Sie nur Zubehörteile, deren aufgedruckte Drehzahl mindestens so hoch ist wie die auf dem Typenschild des Gerätes angegebene.

• Verwenden Sie keine abgebrockenen, gesprungen oder anderweitig beschädigten Schleifscheiben.

• Betreiben Sie das Gerät niemals ohne Schutzeinrichtungen.

• Stützen Sie Platten oder Werkstücke ab, um das Risiko eines Rückschlags durch eine eingeklemmte Trennscheibe zu vermindern. Großwerkstücke können sich unter ihrem eigenen Gewicht durchbügen. Das Werkstück muss auf beiden Seiten der Scheibe abgestützt werden, undzarw sowohl in der Nähe der Trennscheibe als auch an der Kanste.

Halten Sie ihre Höhe von der Scheibe fern, wenn das Gerät in Betrieb ist. Es besteht Verletzungsgefahr.

Hinweise zum Wechseln: Betreiben Sie das Gerät niemals ohne Schutzeinrichtungen.

Vergewissern Sie sich, dass die auf dem Werkzeug angegebene Drehzahl gleich oder großer als die Bemessungsleerlaufdrehzahl des Gerätes ist.

Vergewissern Sie sich, dass die MaBe des Werkzeugs zum Gerat passen.

• Benutzen Sie nur einwandfrei Scheiben (Klangprobe: sie haben beim Anschlagen mit Plastikhammer einen klaren Klang).

Bohren Sie eine zu keine Aufnahmebohrung der Schleifscheibe nicht nachträglich auf.

• Verwenden Sie keine getrennten Reduzierbuchsen oder Adapter, um Schleifscheiben mit großem Loch passend zu machen.

• Verwenden Sie keine Sägeblätter.

Zum Aufspannen der Schleifwerkzeuge dürfen nur die mitgelieferten Spannflansche verwendet werden. Die Zwischenlagen zwischen Spannflansch und Schleifwerkzeuge müssen aus elastischen Stoffen z.B. Gummi, weicher Pappe usw., bestehen.

Montieren Sie das Gerät nach dem Werkzeugwechsel wieder vollständig.

Schalten Sie das Gerät aus undziehen Sie den Netzstecker. Lassen Sie das Gerät abkühlen.

Tragen Sie beim Werkzeugwechsel Schutzhandschuhe, um Schnittverletzungen zu vermeiden.

Die Spannmutterarf nicht zu fest angezogen werden,um ein Brechen von Scheibe und Mutter zu vermeiden.

Ein- und Ausschalten

Achten Sie darauf, dass die Spannung des Netzanschlusses mit dem Typenschild am Gerät übereinstimmt.

SchlieBen Sie das Gerät an die Netzspannung an.

1. Zum Einsatz drücken Sie den Ein-/ Ausschalter (4) nach vorne in Richtung Gerät und drücken Sieihn anschließend Richtung Grünfläche am Gerät.
2. Dauerlauf: Hängen Sie den Ein-/ Ausschalter (4) im angeschalteten Zustand ein, indem Sieihn erneut nach vorne in Richtung Gerät drücken.
3. Zum Ausschalten halten Sie den Ein-/Ausschalter los. Das Gerät schaltet ab. Bei eingeschalteten Dauerlauf drücken Sie den Ein-/Ausschalter (4) kurz in Richtung Grifflache am Gerät.

Warten Sie nach dem Einsatz ab, bis das Gerät seine max. Drehzahl erreicht hat. Beginnen Sie erst dann mit dem Arbeiten.

Das Werkzeug lauft
nach, nach dem das Gerät abgeschaltet wurde. Es besteht Verletzungsgefahr.

Probelauf:

Führer Sie vor dem ersten Arbeiten und nach jedem Werkzeugwechsel einen Probelauf ohne Belastung durch. Schalten Sie das Gerät sofort aus, wenn das Werkzeug unrund lauft, beträchtliche Schwingungen auftreten oder abnorme Gerausche zu horen sind.

Reinigung und Wartung

Ziehen Sie vor jeglicher Einstellung, Instandhaltung oder Instandsetzung den Netzstecker.

Lassen Sie Arbeiten, die nicht in dieser Betriebsanleitung beschreiben sind, von einer Fachwerkstatt durchführren. Verwenden Sie nur Original- teile. Lassen Sie das Gerät vor allen Wartungs- und Reinigungsrarbeiten abkühlen. Es besteht Verbrennungsgefahr!

Kontrollieren Sie das Gerät vor jedem Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile, korrekten Sitz von Schrauben oder anderer Teile. Prufen Sie insbesondere die Schleifscheibe. Tauschen Sie beschädigte Teile aus.

Reinigung

Verwenden Sie keine Reinigungsbzw. Lösungsmittel. Chemische Substanzen können die Kunststoffeile des Gerätes angreifen. Reinigen Sie das Gerät niemals unter flieben dem Wasser.

DE AT CH

• Reinigen Sie das Gerät nach jedem Gebrauch gründlich.
• Reinigen Sie die Luftungsöffnungen und die Oberfläche des Gerätes mit einer weichen Bürste, einem Pinsel oder einem Tuch.

C Wartung

Kohlebürsten austauschen

Schalten Sie das Gerät aus undziehen Sie den Netzstecker.
Lassen Sie das Gerät abkühlen.

1. Losen Sie die Schraube (6) der Wartungsabdeckung (5).
2. Nehmen Sie die Wartungsabdeckung(5) ab.
3. Heben Sie die Andruckfeder (17) aus der Nut für die Andruckfeder (19) der Kohlebürste (18).
4. Ziehen Sie den Kontaktstecker (22) vom Kontaktschuh (21) ab.
5. Ziehen Sie die Kohlebürste (18) aus den Führung heraus.
6. Schieber Ben Sie eine neue Kohlebürste (18) in die Führung ein.
7. Legen Sie den Anschluss (20) in einem Bogen an der Nut für die Andruckfeder (19) vorbei. Führren Sie den Anschluss (20) darauf durch die seitliche Öffnung der Führung.
8. Schieber den Sie den Kontaktstecker (22) auf den Kontaktschuh (21) auf.
9. Setzen Sie die Andruckfeder (17) wieder auf die Nut für die Andruckfeder (19) der Kohlebürste (18) auf.
10. Befestigen Sie die Wartungsabdeckung (5) wieder mit der

Schraube (6).

1. Wiederholen Sie den Vorgang 1 bis 10 auf der anderen Seite des Gerätes. Die Kohlebürsten sind grundsätzlich parweise auszutauschen.

Lagerung

Bewahren Sie das Gerät an einem trockenen und staubgeschützten Ort auf, und außerhalb der Reichweite von Kindern.
Schleifscheiben müssen trocken und hochkant aufbewahrt werden und dürfen nicht gestapelt werden.

Entsorgung/ Umweltschutz

Führn Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrogeräte gehoren nicht in den Hausmüll.

• Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile konnen sortenrein getrennt werden und so einer Wiederverwertung zugeführrt werden. Fragen Sie hierzu unser Service-Center.
  Die Entsorgung ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Fehlersuche

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker. Gefahr durch elektrischen Schlag!

Problem Mögliche Ursache Fehlerbehebung
Gerät startet nicht	Netzspannung fehl Haussicherung spricht an	Steckdose, Netzkabel, Leitung, Netzstecker prüfen, ggf. Repa-ratur durch Elektrofachmann, Haussicherung prüfen.
	Ein-/Ausschalter (4) defekt	Reparatur durch Kundendienst
	Motor defekt
Schleifwerkzeug bewegt sich nicht, obwohl Motor lauft	Spannmutter locker	Spannmutter anziehen (siehe „Scheibe wechseln")
	Werkstück, Werkstückreiste oder Reste der Schleifwerkzeuge blockie-ren Antrieb	Blockaden entfernen
Motor wird lang-samer und bleibt stehen	Gerät wird durch Werkstück über-lastet	Druck auf Schleifwerkzeug ver-ringern
		Werkstück ungeeignet
Schleifscheibe lauft unrund, ab-norme Geräuschesind zu horen	Spannmutter locker	Spannmutter anziehen (siehe „Scheibe wechseln")
	Schleifscheibe defekt Schleifscheibe	wechseln

Ersatzteile/Zubehör

Ersatzteile und Zubehör erhalten Sie unter www.grizzly-service.eu

Sollten Sie kein Internet haben, so wenden Sie sichitte Telefonisch an das Service-Center (siehe „Service-Center"Seite 68).Halten Sie die unten genannten Bestellnummern bereit.

Trennscheibe Art.-Nr.:91103229

Leerlaufgeschwindigkeit _0 max.12200 min1 Scheibengeschwindigkeit...max.80 m/s Auendurchmesser 125 mm Bohrung .22,23 mm Stärke Trenn-/Schruppscheiben max.6 mm

Topfbürste, gezopfter Draht Art.-Nr.:91103214

Leerlaufgeschwindigkeit n0 max.12500 min1 Scheibengeschwindigkeit...max.50 m/s Spindelgewinde .M14

Topfbürste, gewellter Draht
Art.-Nr.:91103213

Schutzhaube Schruppen Art.-Nr.:91103231

Leerlaufgeschwindigkeit n0 max.12500 min1 Scheibengeschwindigkeit...max.52 m/s Spindelgewinde..M14

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf diesen Gerät 3 Jahre Garantié ab Kaufdatum.

Im Falle von Mangeln theses Gerätes stehen Ihnen gegen den Verkauf der Gerätes gesetzliche Rechte zu. These gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum.itte bewahren Sie den OriginalKassenbon gut auf. These Unterlage wirdals Nachweis fur den Kauf benotigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum these Gerates ein Material- oder Fabrikationsfehler auf, wird das Gerat von uns - nach unserer Wahl - fur Sie kostenlos repariert oder ersetzt. These Garantieleistung setzt voraus, dass innerhalb der DreiJahres-Frist das defekte Gerat und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschreiben wird, worin der Mangelbesteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neuen Gerat zurück. Mit Reparatur oder Austausch des Gerates beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlangert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhalt geprüft.

Die Garantieleistung gilt fur Material- oder Fabrikationsfehler. These Garantie erstreckt sich nicht auf Geräteile, die normaler Abnutzung ausgesetzt sind und darauf als Verschleibe angegeben werden konnen (z.B. Schleifscheibe, Spannflansche) oder für Beschädigungen an zerbrechlichen Teilen (z.B. Schalter).

These Garantie verfüllt, wenn das Gerät beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäß Benutzung des Gerätes sind alle in der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Gerät ist ledigious für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbrauchlicher und unsachgemäß Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sieitte den folgenden Hinweisen:

• Bette halten Sie für alle Anfragen den Kassenbon und die Identifikationsnummer (IAN 304008) als Nachweis für den Kauf bereit.

Die Artikelnummer entnahmen Sieitte dem Typenschild.

• Sollten Funktionsehler oder sonstige Mängel auftreten kontaktieren Sie zunachst die nachfolgend benannte Serviceabteilung Telefonisch oder per E-Mail.

DE AT CH

Sie erhalten dann weitere Informationen über die Abwicklung ihrer Reklamation.

• Ein als defekt erfasstes Gerät konnen Sie, nach Rücksprache mit unserem Kundenservice, unter Begebung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie safer, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerätitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.

Reparatur-Service

Sie konnen Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführtenessen. Sie erstellt Ihnen kein einen Kostenvoranschlag.

Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

Achtung:itte senden Sie ihr Gerat gereinigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung.

Nicht angenommen werden unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschiedte Geräte.

Die Entsorgung ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Service-Center

DF Service Deutschland

Tel.: [phone]

E-Mail: [e-mail]

IAN 304008

AT Service Österreich

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 304008

CH Service Schweiz

Tel.: [phone]

(0,08 CHF/Min.)

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 304008

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunachst das oben genannte Service-Center.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 GroBostheim

Deutschland

www.grizzly-service.eu

DE AT CH	Original EG-Konformitätserklärung
Hiermit bestätigen wir, dass der Winkelschleifer Modell PWS 125 E4 Seriennummer 201811000001 - 201811265568 folgenden einschlädigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:
2006/42/EG • 2014/30/EU • 2011/65/EU*
Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:
EN 60745-1:2009/A11:2010 • EN 60745-2-3:2011/A13:2015 EN 55014-1:2017 • EN 55014-2:2015 EN 61000-3-2:2014 • EN 61000-3-3:2013
Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärungträgt der Hersteller:
C E Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim Germany 20.11.2018	Christian Frank (Dokumentationsbevollmächtigter)

• Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Stockstädter Straße 20

DE-63762 GroBostheim

GERMANY

Version des informations · Stand van de informatie

Stand der Informationen: 10/2018

Ident.-No.: 72037163102018-BE /NL

FSC

www.fsc.org

100%

From well

managed forests

FSC* C142442
