BEDIENUNGSANLEITUNG SKK 1 A1 SILVERCREST

Bedienungs- und Sicherheitshinweise

GB IE

DE/AT/CH Bedienungs- und

Sicherheitshinweise

Seite

5

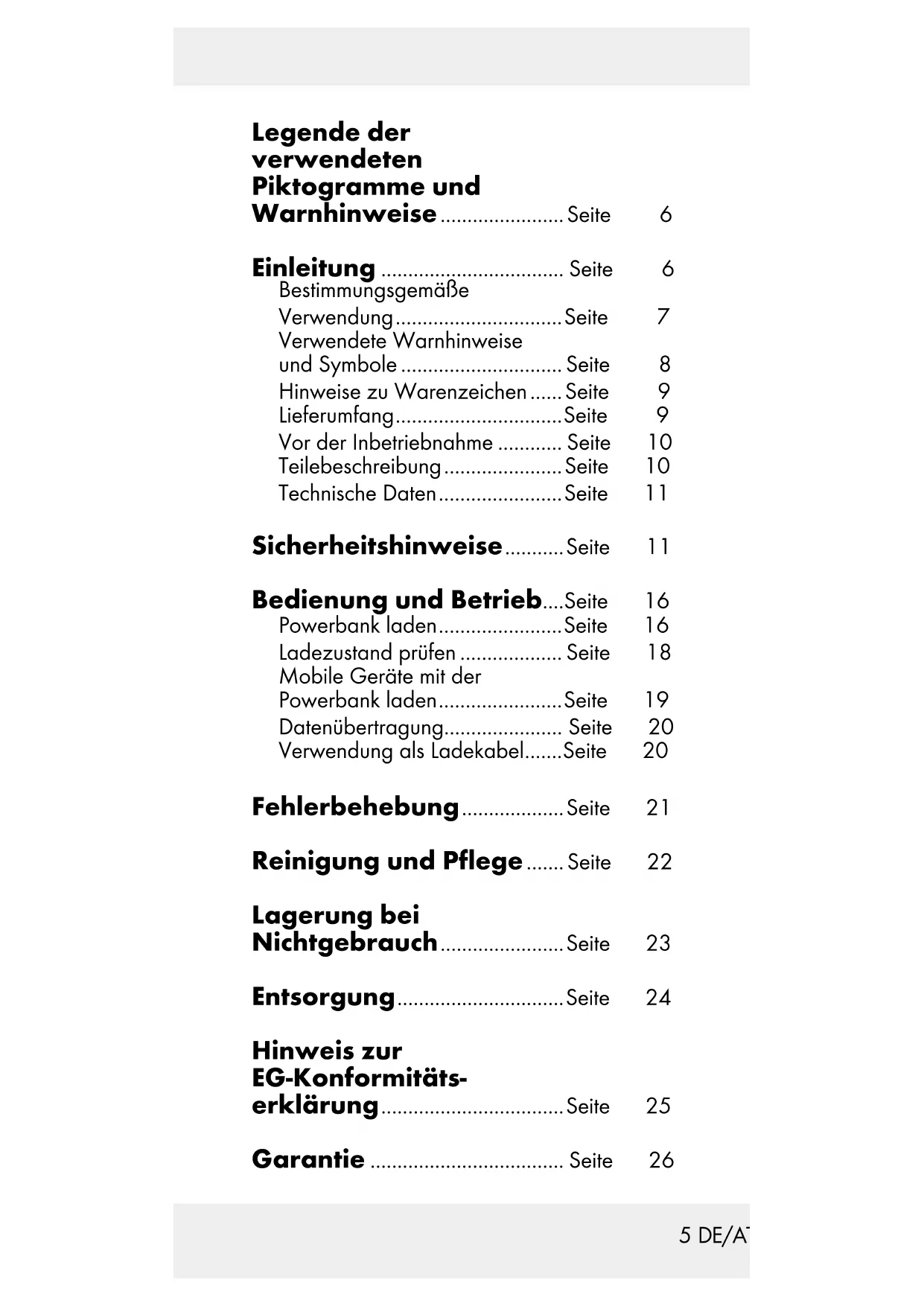

Legende der verwendeten Piktogramme und Warnhinweise ....

Einleitung ...... Seite 6
Bestimmungsgemäße
Verwendung......Seite 7
Verwendete Warnhinweise und Symbole...... Seite 8
Hinweise zu Warenzeichen ..... Seite 9
Lieferumfang......Seite 9
Vor der Inbetriebnahme ...... Seite 10
Teilebeschreibung......Seite 10
Technische Daten......Seite 11

Sicherheitshinweise......Seite 11

Bedienung und Betrieb....Seite 16
Powerbank laden......Seite 16
Ladezustand prüfen ...... Seite 18
Mobile Geräte mit der Powerbank laden......Seite 19
Datenübertragung...... Seite 20
Verwendung als Ladekabel......Seite 20

Fehlerbehebung......Seite 21

Reinigung und Pflege ..... Seite 22

Lagerung bei Nichtgebrauch......Seite 23

Entsorgung......Seite 24

Hinweis zur EG-Konformitäts- erklärung......Seite 25

Garantie ...... Seite 26

Legende der verwendeten Piktogramme und Warn-hinweise
	Bedienungsanleitung lesen!
	Gleichstrom
	Warn- und Sicherheits-hinweise beachten!
	Explosionsgefahr!
	Schutzhandschuhe tragen!

Lade- und Datenkabel

- Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des

Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäße Verwendung

Dieses Produkt ist ein Gerät der Informationstechnik und ist ausschließlich zum Aufladen von mobilen Geräten, die standardmäßig über einen USB-Anschluss aufgeladen werden, geeignet. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt. Für Schäden aufgrund nicht bestimmungsgemäßer Verwendung übernimmt der Hersteller keine Haftung.

Alle Ansprüche, die sich aus unsachgemäßer Bedienung oder der unerlaubten Veränderung des Produkts ergeben, werden als ungerechtfertigt angesehen. Eine solche Anwendung geschieht auf eigene Gefahr.

- Verwendete Warnhinweise und Symbole

In der vorliegenden Bedienungsanleitung werden folgende Warnhinweise verwendet:

GEFAHR

Dieses Symbol weist in Kombination mit dem Gefahrhinweis auf eine lebensbedrohliche Situation hin, welche - wenn der Warnhinweis nicht befolgt wird - ernsthafte Verletzungen nach sich ziehen oder tödlich enden kann.

⚠️ WARNING

Dieses Symbol weist in Kombination mit dem Warnungshinweis auf wichtige Informationen zum sicheren Gebrauch des Gerätes hin und dient der Sicherheit des Anwenders.

ACHTUNG

Eine Warnung, welche mit diesem Zeichen versehen ist, weist auf einen möglichen Sachschaden hin. Wird ein solcher Warnhinweis nicht befolgt, kann das

einen Sachschaden zur Folge haben. Folgen Sie den Anweisungen dieser Warnung, um Sachschäden zu vermeiden.

HINWEIS

☐ Ein Hinweis vermittelt eine zusätzliche Information zur besseren Verwendung des Produkts.

- Hinweise zu Warenzeichen

-USB ^® ist ein eingetragenes Warenzeichen von USB Implementers Forum, Inc.
- Das Warenzeichen und der Markenname SilverCrest sind Eigentum der jeweiligen Besitzer.
- Lightning ist ein Warenzeichen von Apple Inc.
- Alle weiteren Namen und Produkte können die Warenzeichen oder eingetragene Warenzeichen ihrer jeweiligen Eigentümer sein.

Lieferumfang

1 Lade- und Datenkabel
1 Bedienungsanleitung

Vor der Inbetriebnahme

Hinweis: Alle Teile müssen aus der Verpackung entnommen werden und das gesamte Verpackungsmaterial muss entfernt werden.

Prüfen Sie den Lieferumfang auf sichtbare Schäden. Falls Sie irgendwelche Schäden am Produkt bemerken oder Teile fehlen, wenden Sie sich bitte an den Händler, der Ihnen das Produkt verkauft hat.

Teilebeschreibung

Bitte berücksichtigen Sie auch die vordere und hintere Ausklappseite.

1 Lightning-Ladestecker
2 Micro-USB-Stecker
3 USB-Typ A-Stecker
4 LED-Anzeige
5 Power- / Status-Taste
6 Powerbank
7 Bedienungsanleitung

Technische Daten

Integrierter Akku: 3,7V/450mAh (Lithium-Polymer)

Eingangs- spannung/-strom:5V ===, max. 500 mA

Ausgangs- spannung/-strom:5V ===, 1 A Minimaler

Ausgangsstrom: ca. 80 mA Betriebs-

temperatur: 5°C - 35°C

Lagertemperatur: 0°C - 45°C

Luftfeuchtigkeit (keine

Abmessungen (Länge x

Durchmesser): ca. 103 x 17 mm

Gewicht: ca. 40 g

Kabellänge: 1 m

Sicherheits- hinweise

Machen Sie sich vor der ersten Benutzung des Produkts mit allen

Bedien- und Sicherheitshinweisen vertraut. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

■ Kontrollieren Sie das Produkt vor der Verwendung auf äußere sichtbare Schäden. Nehmen Sie ein beschädigtes oder heruntergefallenes Produkt nicht in Betrieb.

- Dieses Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn Sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Produktes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Produkt spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

GEFAHR! Verpackungs- materialien sind kein Spielzeug. Halten Sie alle Verpackungs- materialien von Kindern fern. Es besteht Erstickungsgefahr!

- Setzen Sie das Produkt nicht direktem Sonnenlicht oder hohen Temperaturen aus. Anderenfalls kann es überhitzen und irreparabel beschädigt werden.

■ Betreiben Sie das Produkt nicht in der Nähe von Wärmequellen wie Heizkörpern oder anderen wärmeerzeugenden Geräten.

Das Produkt nicht in der Nähe von offenen Flammen betreiben z. B. Kerzen, offene Flammen.

Das Produkt ist nicht für den Betrieb in Räumen mit hoher Temperatur oder Luftfeuchtigkeit (z. B. Badezimmer) oder übermäßigen Staubaufkommen ausgelegt.

- Setzen Sie das Produkt nie extremer Hitze aus. Dies gilt insbesondere für eine Lagerung im Auto. Bei längeren Standzeiten entstehen extreme Temperaturen

in Innenraum und Handschuh-fach. Entfernen Sie elektrische und elektronische Geräte aus dem Fahrzeug.

■ Verwenden Sie das Produkt nicht sofort, wenn es von einem kalten Raum in einen warmen Raum gebracht wurde. Lassen Sie das Produkt erst akklimatisieren, bevor Sie es einschalten.

GEFAHR! Öffnen Sie niemals das Gehäuse des Produktes. Es befinden sich keine zu wartenden Bauteile im Produkt.

■ Nehmen Sie keine eigenmächtigen Veränderungen an dem Produkt vor.

Lassen Sie Reparaturen am Produkt nur von autorisierten Fachbetrieben oder dem Kunden-service durchführen. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Zudem erlischt der Garantieanspruch.

■ Setzen Sie das Produkt keinem Spritz- und/oder Tropfwasser aus und stellen Sie keine mit

Flüssigkeit gefüllten Gegenstände wie Vasen oder offene Getränke auf oder neben das Produkt.

■ Schalten Sie das Produkt unverzüglich aus und ziehen Sie das möglicherweise angeschlossene Ladekabel vom Produkt ab, falls Sie Brandgeruch oder Rauchentwicklung feststellen. Lassen Sie das Produkt durch einen qualifizierten Fachmann überprüfen, bevor Sie es erneut verwenden.

Bei Verwendung eines USB-Netzteils muss die verwendete Steckdose immer leicht zugänglich sein, damit in einer Gefahrensituation das USB-Netzteil schnell aus der Steckdose entfernt werden kann. Beachten Sie dazu die Bedienungsanleitung des Herstellers des USB-Netzteils.

GEFAHR! Eine falsche Handhabung von Akkus kann zu Feuer, Explosionen, Auslaufen gefährlicher Stoffe oder anderen Gefahrensituationen führen! Werfen Sie das Produkt nicht ins

Feuer, da der integrierte Akku explodieren kann.

- Beachten Sie die Nutzungseinschränkungen bzw. Nutzungsverbote für batteriebetriebene Produkte an Orten mit gesonderter Gefahrenlage, wie z. B. Tankanlagen, Flugzeugen, Krankenhäusern, usw.

■ ⚠WARNUNG! Decken Sie das Produkt nicht während des Ladevorgangs ab.

Bedienung und Betrieb

Powerbank laden

Vor der Nutzung des Produkts muss der integrierte Akku vollständig geladen werden. Die benötigte Ladezeit der Powerbank 6 ist abhängig von der gewählten Ladequelle und derer Ausgangsleistung.

□ Verwenden Sie zum Laden der Powerbank 6 nur Netzteile mit einer Ausgangsspannung von

5 V und einem Ausgangsstrom von mindestens 500 mA.

□ Stecken Sie das eine Ende des USB-Typ A-Steckers 3 an ein USB-Netzteil (nicht im Lieferumfang enthalten).

Der Ladezustand wird während des Ladevorgangs mit Hilfe der LED-Anzeige 4 angezeigt. Die unterschiedlichen Farben der LEDs zeigen die jeweilige Kapazität der Powerbank an.

Um die Kapazität der Powerbank zu überprüfen, drücken Sie die Power-/Status-Taste 5. Die LED-Anzeige 4 leuchtet auf und zeigt den Batterieladestatus der Powerbank an. Verwenden Sie zum Ablesen die unten dargestellte Tabelle. Die LED-Anzeige erlischt automatisch nach 5 Sekunden.

Tabelle A - Batteriestatus prüfen/ Batteriestands- anzeige	LED
57% - 100% Blaues Leuchten
15% - 56% Grünes Leuchten
6% - 14% Rotes Leuchten
0% - 5% Rotes Blinken

Tabelle B - Im Lademodus/ Batteriestands- anzeige	LED
99% - 100% Blaues Leuchten
66% - 98% Grünes Blinken
33% - 65% Rotes Blinken
0% - 32% Rotes Blinken

Ladezustand prüfen

Sie können jederzeit den Ladezustand auf der LED-Anzeige 4 überprüfen.

Drücken Sie kurz die Power-/Status-Taste 5. Die LED-Anzeige zeigt für ca. 5 Sekunden den aktuellen Ladezustand an.

Verwenden Sie zum Ablesen die Tabelle.

Hinweis: Wenn während des Ladens eines Geräts die Batterieladung der Powerbank 6 unter 5 % fällt, blinkt die LED-Anzeige 4. Das Produkt muss nun geladen werden.

• Mobile Geräte mit der Powerbank laden

Schließen Sie den Lade-USB-Anschluss des USB-Kabels 2 oder den Lightning-Ladestecker 1 an den Micro-USB-Eingang des zu ladenden Geräts an. Der Ladevorgang beginnt.

☐ Sollte der Ladevorgang nicht automatisch beginnen, drücken Sie leicht die Power- / Status-Taste 5, um den Ladevorgang zu starten. Der aktuelle Ladezustand der Powerbank 6 wird auf der LED-Anzeige 4 angezeigt. Verwenden Sie zum Able- sen die Tabelle (s. Abb B).

Um den Ladevorgang zu beenden, trennen Sie das USB-Lade-

kabel bzw. den Lightning-Ladestecker 1 vom mobilen Gerät und der Powerbank 6. Die LED-Anzeige 4 erlischt nach ca. 5 Sekunden.

- Datenübertragung

□ Verwenden Sie dieses Produkt als Datenkabel, um Daten direkt von Ihren Geräten auf Computer und andere Geräte zu übertragen.

- Verwendung als Ladekabel

In diesem Fall ist ein höherer Ladestrom möglich, um auch den Tablet-Computer aufzuladen. Das hängt aber vom Ladestrom des Tablet-Computers und den Spannungsanforderungen ab. Gleichen Sie vor dem Aufladen des Tablets Details bitte mit dem Benutzerhandbuch des Tablet-Herstellers ab, um sicherzustellen, dass Ihr Tablet-Gerät mit diesem Ladekabel kompatibel ist.

- Fehlerbehebung

● = Problem

= Ursache

O = Lösung

●DiePowerbank 6 wird nicht geladen.

- Evtl. Verbindung fehlerhaft.

- Überprüfen Sie die Verbindung.

●Einangeschlossenes Gerät wird nicht geladen.

Der Akku ist leer.

○ Laden Sie den Akku auf.

Keine Verbindung zum Gerät.

Überprüfen Sie die Verbindung. Drücken Sie kurz die Power-/Status-Taste 5, um den Ladevorgang zu starten.

Die Stromaufnahme der angeschlossenen Geräte könnte zu niedrig sein.

Ziehen Sie die Bedienungsanleitung des angeschlossenen Geräts hinzu und prüfen Sie, ob dessen Stromaufnahme mit diesem Produkt übereinstimmt.

DiePowerbank 6 reagiert nicht auf Tastendruck oder wenn ein Gerät ange- schlossen wird, obwohl der Akku geladen ist

Die Stromaufnahme der angeschlossenen Geräte ist zu hoch. Dadurch wurde die interne Überstromsicherung ausgelöst.

Trennen Sie das verbundene Gerät von der Powerbank und diese wird automatisch den Fehler abstellen.

- Reinigung und Pflege

Es befinden sich keine zu wartenden Teile im Inneren. Eindringende Feuchtigkeit kann zu einer Beschädigung des Produkts führen.

■ Stellen Sie sicher, dass bei der Reinigung keine Feuchtigkeit in das Produkt eindringt, um eine irreparable Beschädigung des Produktes zu vermeiden.

□ Verwenden Sie keine ätzenden, scheuernden oder lösungsmittelhaltigen Reinigungsmittel. Diese

können die Oberflächen des Produkts angreifen.

☐ Reinigen Sie das Produkt ausschließlich mit einem leicht feuchten Tuch und einem milden Spülmittel.

●Lagerungbei Nichtgebrauch

Lagern Sie das Produkt an einem trockenen und staubfreien Ort ohne direkte Sonneneinstrahlung.

Bei längerer Lagerung sollte der integrierte Akku voll geladen werden, um die Lebensdauer zu verlängern. Laden Sie den integrierten Akku bei längerer Nichtbenutzung regelmäßig nach. Dies ist zur Schonung des Akkus erforderlich.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde oder Stadtverwaltung.

Das nebenstehende Symbol einer durchge- strichenen Mülltonne auf

Rädern zeigt an, dass dieses Gerät der Richtlinie 2012/19/EU unterliegt. Diese Richtlinie besagt, dass Sie dieses Gerät am Ende seiner Nutzungszeit nicht mit dem normalen Haushaltsmüll entsorgen dürfen, sondern in speziell eingerichteten Sammelstellen, Wertstoffhöfen oder Entsorgungsbetrieben abgeben müssen.

Diese Entsorgung ist für Sie kostenfrei.

Schonen Sie die Umwelt und entsorgen Sie fachgerecht.

Der eingebaute Akku kann zur Entsorgung nicht ausgebaut werden. Geben Sie das Produkt vollständig an einer Sammelstelle für alte Elektronik ab.

- Hinweis zur EG-Konformitätserklärung

Wir, OWIM GmbH & Co. KG Stiftsbergstraße 1, DE-74167 Neckarsulm, DEUTSCHLAND, erklären in alleiniger Verantwortung, dass das Produkt: Powerbank, Modell-Nr.: HG02990, auf das sich diese Erklärung bezieht, den grundlegenden Normen und anderen relevanten Anforderungen der EMV- Richtlinie 2014/30/EU und der RoHs-Richtlinie 2011/65/EU entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter der

folgenden Internetadresse verfügbar:

www.owim.com

Garantie

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Sie erhalten auf dieses Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von 3 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach

unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.

CE
