Wichtige Sicherheitsinformationen

GEFAHR EINES
ELEKTRISCHEN SCHLAGS,
Nicht Öffnen

ACHTUNG: UM DAS RISIKO EINES ELEKTRISCHEN SCHLAGS ZU REDUZIEREN ÖFFNEN SIE NICT DIE HINTERE ABDECKUNG, DA KEINE VOM BENUTZER ZU WARTENDEN TEILE VORHANDEN SIND. ÜBERGEBEN SIE DAS GERÄT NUR QUALIFIZIERTEM PERSONAL ZUR REPARATUR.

Dieser Blitz mit einem Pfeil als Symbol in einem gleichseitigen Dreieck soll den Benutzer auf das Vorhandensein von "gefährlicher Spannung" im Gehäuse des Produkts hinweisen. Diese Spannung ist unter Umständen groß genug, um ein Risiko für einen elektrischen Schlag darzustellen.

Das Ausrufungszeichen in einem gleichseitigen Dreieck soll den Benutzer in der mit dem Gerät mitgelieferten Dokumentation auf eine wichtige Betriebs- oder Wartungsanweisung hinweisen.

1. Lesen Sie diese Anweisungen.
2. Bewahren Sie diese Anweisungen auf.
3. Beachen Sie alle Warnungen.
4. Folgen Sie allen Anweisungen.
5. Dieses Gerätarf nicht Wasserspritzern oder einem Wasserstrahl ausgesetzt werden und es darkeine Vase oder ein mit Wasser gefülltes Objekt auf das Gerät gestellt werden.
6. Reinigen Sie es nur mit einem trockenen Tuch.
7. Verschlieben Sie keine Ventilationsöffnungen. Installieren Sie das Gerät gemäß den Anweisungen des Herstellers.
8. Installieren Sie es nicht in der Nähe von Wärmequellen wie Radiatoren, Heizkörpern, Öfen oder anderen Geräten (einschließlich Veränder), die Hitze erzeugen.
9. Benutzen Sie nur die vom Hersteller spezifizierten Zubehörteile.
10. Ziehen Sie bei Gewittern oder wenn das Gerät langere Zeit nicht benutzt wird den Stecker aus der Steckdose.
11. Umgehen Sie nicht die Sicherheitsfunktion des polarisierten oder geerdeten Steckers. Ein polarisierter Stecker besteht aus zwei Flachkontakten, wobei einer breiter ist als der andere. Ein Stecker mit Erdung besteht aus zwei Flachkontakten und einem dritten runden Erdungsstift. Der breite Flachkontakt und der Erdungsstift wurden aus Sicherheitsgrunden integriert. Wenn der mitgelieferte Stecker nicht in ihre Steckdose passt, bitten Sie einen Elektriker, die obsolete Steckdose auszutauschen.
12. Schützen Sie das Stromversorgungskabel davon, dass man darauf tritt und dass es geknicht wird, vor allem an den Steckern, Buchsenteilen und an den Punkten, an denen das Kabel aus dem Gerät kommt.
13. Benutzen Sie nur Wagin, Stander, Stative, Halter oder Tische, die vom Hersteller angegeben werden

oder passend zum Gerät erhältlich sind. Wenn ein Wagen eingesetzt wird, sollen den Sie vorsichtig sein, wenn Sie den Wagen und das Gerät bewegen, um Verletzungen durch Umkippen zu vermeiden.

1. Alle Reparaturen und Arbeiten sollenn von qualifi-ziertem Personal durchgefuhrt werden. Wenn das Gerät in irgendeiner Weise beschädigt wurde, wie etwa ein gebrochenes Stromversorgungskabel oder ein defekter Stecker, Schäden durch eingetretene Flüssigkeit oder dadurch, das ein Objekt in das Gerät gefallen ist, wenn es Regen oder Feuchtigkeit ausgesetzt wurde oder wenn das Gerät nicht normal Funktioniert oder es gefallen ist, muss es von einem Techniker überprüft werden.
2. HAUPTSCHALTER EIN/AUS SCHALTER: Bei Produkten mit einem Hauptschalter unterbricht dieser Schalter NICTT die Verbindung zum Stromnetz.
3. STROMKABEL ABKLEMMEN: Der Stecker sollte immer betriebsbereit sein. Bei einer Rack Montage oder bei Installationen, bei denen der Stecker nicht erreichbar ist muss ein Hauptschalter im Rack oder dem Gebäude / Gerüst eingebaut werden, der alle Phase unterbricht und einen Kontaktabstand von wichtstens 3 mm hat.
4. FÜR GERÄTE MIT EXTERN ZUGÄNGLICHEM SICHERUNGSKASTEN: Ersetzen Sie die Sicherung nur mit einer desselben Typs und denselben Werten.
5. MEHRFACH SPANNUNGSSVERSORGUNG: Bei dieserem Equipment kann der Einsatz von mehreren Stromversorgungskabeln, Steckern oder beiden erforderlich sein, abhängig von der am Aufstellungsourt vorhandenen Stromversorgung. Verbinden Sie diese Gerät nur an die Stromquelle, die an der Rückseite

des Gerats angegeben ist. Um die Gefahr eines Brandes oder eines Stromschlags zu verringn, wenden Sie sichitte an einen qualifizierten Servicetechniker oder eineähnlich qualificierte Person.

Inhalt

Einführung 28
Merkmale und Eigenschaften 29
Abbildung des hinteren Panels 30
Anschluss der Resolv RXA Monitore 31
Aufstellen Ihrer Studio Monitore 32
Anschluss eines Aktiven Subwoofer 34
Spezifikationen 35
Resolv RXA Verdrahtungsanleitung 36

Einführung

Vielen Dank, dass Sie sich für einen Resolv RXA Serie Studio Referenzmonitor von Samson Technologies entschieden haben! Die Resolv RXA Studio Monitore sind sehr(PRzise professionelle Aktiv Laufsprecher, die über interne Veränderungen verfügen (getrennte Veränder für die Hoch- und Tieftoner), was Intermodulationsverzerrungen reduziert, da jeder Veränder nur für einen Teil des Audiosignal Bandbreite verantwortlich ist. Darüber hinaus bietet ein mehrpoliges Crossover optimale Tonbalance,(PRzise Performance und einen maximalen Schaldruckpegel.

Jeder Laufsprecher verfügt über Samsons Air Displacement Bändchen Hochtöner mit einem hohen Wirkungsgrad, der einen linearen Frequenzgang, erweiterte hohe Frenzen, ein genaues Phasenverhalten und extrem geringe Verzerrungen aufweist. Der Hochtöner ist in ein Wellenleiter, der eine gleichmäßige Verteilung der hohen Frenzen für eine große Hörerbereich und eine außergewöhnliche Räumlichkeit bietet.

Um einen genauen Mid Range und engen Low End zu liefern, haben unsere Ingenieure{jedes Modell sorgsam mit Copolymer Tieftonern mit Butyl Rand ausgestattet.

Die Gehäuse bestehen aus mitteldichten Faserplatten (MDF) mit internen Verstrebungen, wodurch das Gehäuse verstieft wird, auftretende Vibrationen reduziert und die Performance erhöht werden. Die Kanten der Gehäuse sind abgerundet, um ein Brechen dieser zu reduzieren.

Die Resolv RXA Monitore wurden als Nahfeld Referenzmonitore entwickelt. Sie sind ideal für den Einsatz in Studios, Video Postproduktionen, Spieler oder als Wiedergabelautsprecher. Die Monitore haben zwei M6 (6 mm) Gewindeeinsätze, um an Wandhalterungen montiert werden zu konnen, ideal für Festinstallationen oder als Teil eines Multi- Kanal Audio Systems.

Auf diesen Seiten werden Sie eine detailierte Beschreibung der Eigenschaften und Funktionen der Resolv RXA5 und RXA6 Modèle sowie eine Tour durch das Bedienfeld, eine Schritt-für-Schritt Anleitung für das Setup und den Betrieb vorfinden. Sie werden ebenfalls im Lieferumfang eine Garantiekarte finden — vergessen Sieitte nicht, sie auszufullen und einzusenden, so dass Sie Online-Support in Anspruch nehmen können und wir Ihnen aktualiisierte Informationen über theses und andere Samson Produkte zusenden können.

Wir empfehlen Ihnen, die Seriennummer im unter darauf vorgesehenen Bereich zu notieren, um sie später zur Hand zu haben.

Seriennummer:

Kaufdatum:

Mit der richtigen Pflege und Wartung werden Sie ihren Resolv RXA Studio Monitor weitere Jahre lang problemlos einsetzten können. Falls der Laufsprecher je eine Reparatur benötigen sollen, ist eine Return Authorization (RA) Nummer [Rücksende-Genehmigungsummer] erforderlich, bevor Sie Ihr Gerät an die Samson schicken. Ohne diese Nummer wird das Gerät nicht angenommen.itte rufen Sie Samson unter 1-800-3SAMSON (1-800-372-6766) an und erbitten Sie eine RA Nummer, bevor Sie die Einheit einschicken.itte bewahren Sie das originale Verpackungsmaterial auf und schicken Sie das Gerät wenn möglich in der originalen Verpackung ein. Wenn Ihr Expedition Express außerhalb der Vereinigten Staaten erworben wurde, kontaktieren Sieitte Ihren lokalen Handler bezüglich der Details zur Garantie und fur Service-bzw. Wartungsinformationen. Besuchen Sie ebenfalls unsere Website (www.samsontech.com) um Informationen über unser komplettes Produktangebot zu erhalten.

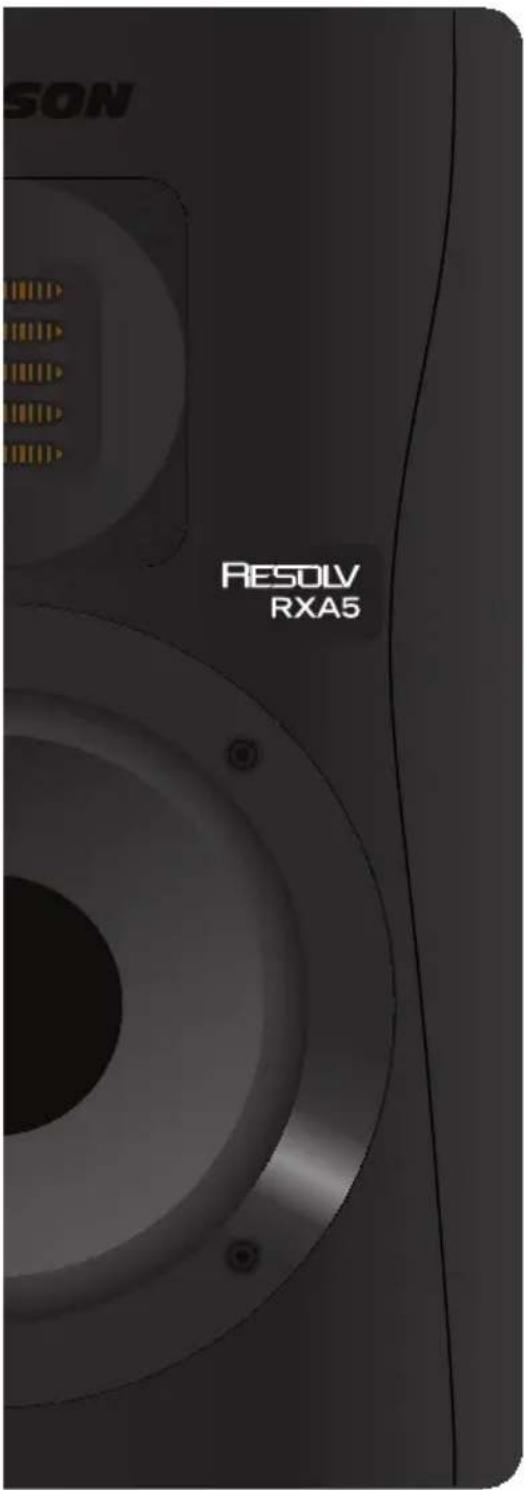

Merkmale und Eigenschaften

Die Referenzmonitore der Samson Resolv RXA Serie bieten eine reine und prazise Wiedergabe für jeder Mix und Situationen, in denen ein sauberer Klang wichtig ist. Hier sind einige ihrer wichtigsten Funktionen / Eigenschaften:

• Der aktive Zwei-Wege Bassreflex Studiomonitoriert ein außerst genaues Monitoring für Aufnahme-Studios, Postproduktion oder Multi-Media Anwendungen
• Der Air Displacement Ribbon Tweeter bietet einen erweiterten, prazisen hohen Frequenzbereich mit einer minimalen Verzerrung
• Tweeter Wellenleiter, der so entwickeln wurde, dass er eine gleichmäßige Verteilung der hohen Frenzen für flache On- und Off-Achse Hörbereiche Bereichen bietet
• Angetrieben von einem internen Verständner, der speziell für optimale Leistung und maximalen Schaldruckpegel ausgelegt ist.
  Variable Niederfrequenz- und Hochfrequenz-Pegelsteuerung ermittelte es dem Hörer, die Freqenzkurve auf die jeweilige Umgebung abzustimmen
• Aktive elektronische Frequenzweiche mit einem Multi-Pol Design für einen linearen Frequenzgang, der unabhängig vom Signalpegel ist
• Enge und kontrollierte Tieftonwiedergabe durch magnetisch abgeschirmten Copolymer-Woofer mit Butyl Sicke und starker Struktur mit groBen Schwingspulen
• Extrem steifes MDF (MitteldichteFaserplatte) Gehäuse liefert maximalen Schalldruckpegel
  Zwei M6 (6 mm) Gewindeeinsätze für Wandmontage

Abbildung des hinteren Panels

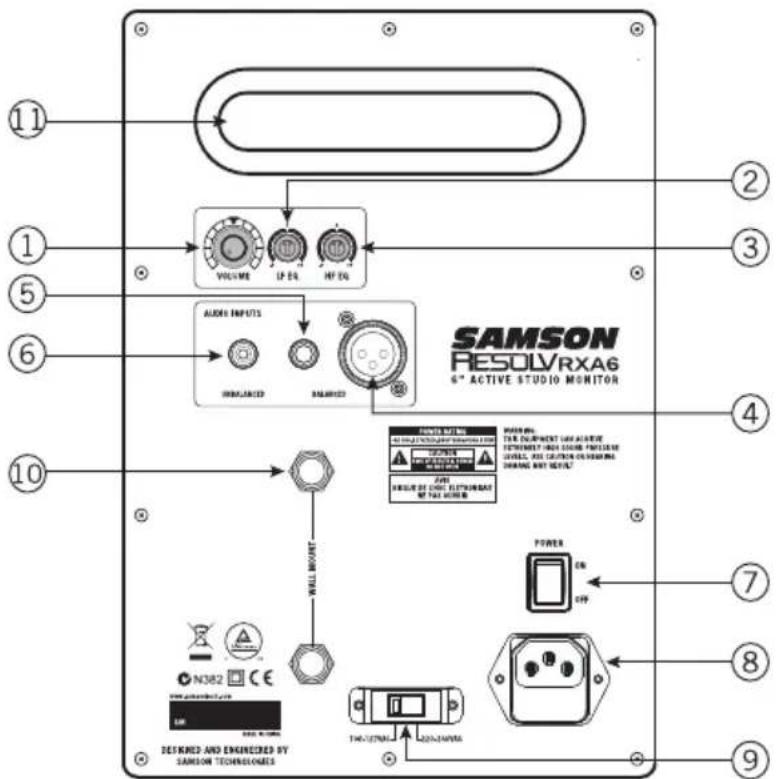

1. VOLUME-Steuert die Gesamtlautstärke.
2. LF EQ - BDrehknopf für die Anhebung oder Absenkung des Niederfrequenz Equalizer Filters um +/-6 dB. Diese Regler sollen als "Fine - Tune" des Laufsprechers verwendet werden, um den Klang an ihre Hörumgebung anzupassen.
3. HF EQ - Drehknopf für die Anhebung oder Absenkung des Hochfrequenz Equalizer Filters um +/-6 dB. Diese Regler sollen als "Fine - Tune" des Lautsprechers verwendet werden, um den Klang an ihre Hörumgebung anzupassen.
4. XLR Input - Schlieben Sie hier ein symmetrisches, +4dBu, Line-Pegel Signal über Standard-XLR (Mikrofon) Kabel an.
5. 1/4" Input - SchlieBen Sie hier ein symmetrisches, +4dBu, Line-Pegel Signal über ein TRS (Tip, Ring, Sleeve) oder ein unsymmetrisches TS (Tip, Sleeve) 1/4" Kabel an.
6. RCA Input - Für den Anschluss von Signalen von unsymmetrischen -10dBV Geräten.
7. POWER Switch - Betätigen Sieihn, um den Laufsprecher ein- oder auszuschalten.. Nach Einsatzleuchtet die LED an der Vorderseite auf.
8. AC Inlet-SchlieBen Sie das mitgelieferte Netzteil hier an.
9. Voltage Switch - Wahlen Sie hier die Betriebsspannung. ANMERKUNG: Vergewissern Sie sich, dass die die Spannungseinstellung und Absicherung für Ihr Land korrekt sind.
10. Punkte für Wandmontage - Zwei M6x10 Gewindeeinsätze, um die Lautsprecher an der Wand auf Ständern zu montieren.
11. Bass Reflex Rohr - Die wichtere Ausgangsöffnung erhögt minimale Luftverwirbelungen und verbessert die lineare Tieftonwiedergabe.

Anschluss der Resolv RXA Monitore

Die Resolv RXA Serie ist die perfekte Ergänzung für jedem Studio. Sie sollen beim Anschluss der Monitore die Control Room Ausgänge des Mixers nutzen, so dass Sie die Lautstärke der Laufsprecher steuern können, ohne den Main Mix Ausgang zu beeinflussen. Folgen Sie den einfahren Schritten und dem Diagramm in thisem Abschnitt, um ihre Monitore schnell an die Control Room Ausgänge einer Standard Aufnahmekonsole anzuschreiben.

1. Senken Sie die Master Ausgänge des Mischpults, bis sie ausgeschaltet sind.

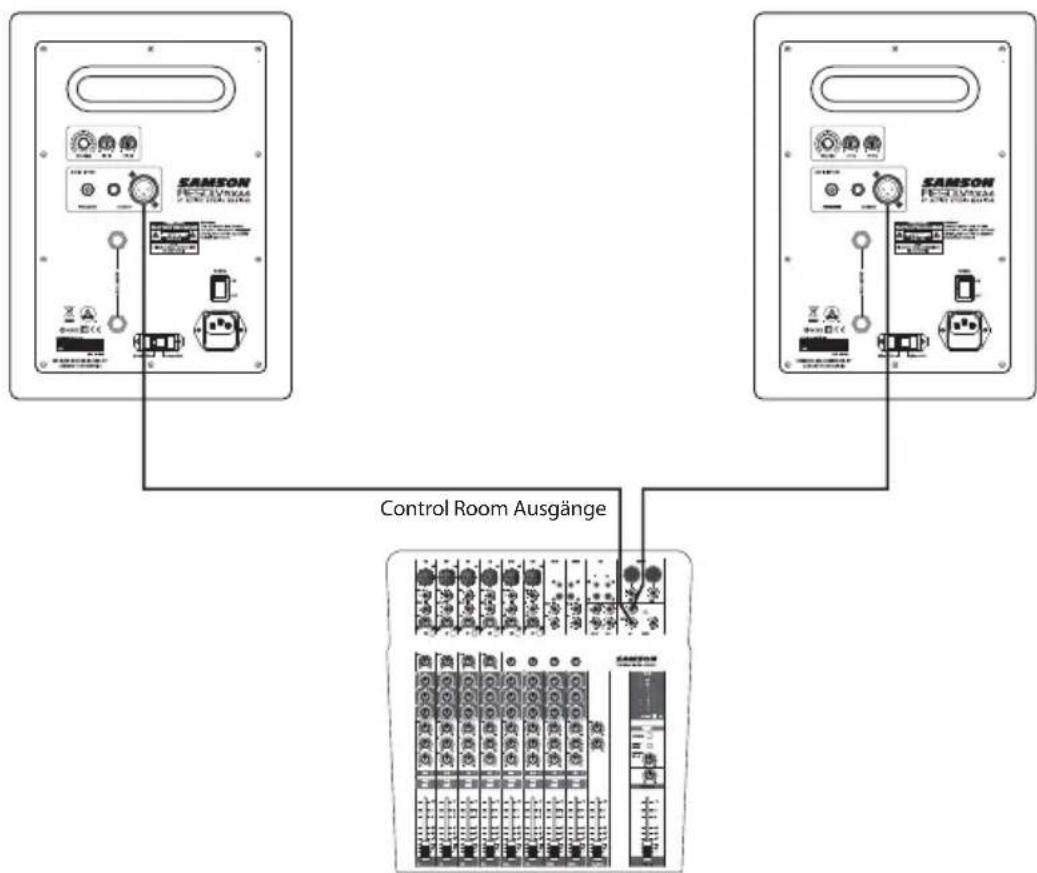

2. Schlieben Sie den linken Control Room Ausgang des Mixers an den LINE EINGANG des linken Resolv RXA Laufsprechers und den rechten Control Room Ausgang an den LINE EINGANG des rechten Resolv RXA Laufsprechers. Die Resolv RXA Anschlasse konnen über eine der drei Audio Eingänge an der Rückseite vorgenommen werden. Sie konnen die Cinch Eingänge für unsymmetrische - 10dBV Pegel Signale oder entweder die 1/4" oder XLR Eingänge für symmetrische +4dBu Pegel Signale verwenden.
   Anmerkung: Bevor Sie Geräte einstecken und einschalten, denken Sie an die "Last on, First off" / Als letzter eingeschaltet, als erster ausgeschelt Regel von Verständern (und verstärkten Laufsprechen). Wenn Sie Ihr System einschalten, vergewissern Sie sich, dass alle Kabel angeschlossen sind. Schalten Sie ihren Mixer und irgendwelche anderen externen Geräte ein und schalten Sie zuletzt ihre Resolv RXA Laufsprecher ein.
3. Stellen Sie die Eingangslautstärken der Resolv RXA Loutsprecher auf auf die 12 Uhr Position (Mittelstellung).
4. Aktivieren / Starten Sie ein Audio Signal (etwa Musik von einer CD) über Ihr Mischpult und haben Sie den Pegel auf eine angenehme Lautstärke an.

Aufstellen Ihrer Studio Monitore

Aufstellen der Resolv RXA Lautsprecher

Nahfeld (nahe am Hörer) Hören ist zur Wahl vieler Techniker geworden aufgrund der Kosten und der Komplexitäten, die mit der Wandmontage von Laufsprechern verbunden sind. Das korrekte Aufstellen ihrer Studio Laufsprecher ist sehr wichtig. Die korrekte Platzierung erzeugt nicht nur den besten Stereo Effekt, sondern minimiert ebenfalls die Reflektionseffekte, die durch Raum verursacht werden. Dies ist weitere be jheitigen Studios wichtig, da das Budget für die Raumakustik fast bei Null liegt. Wenn Sie sich etwas Zeit nehmen und aufmerksam hören, während Sie die Laufsprecher aufstellen, konnen Sie eine optimale Hörumgebung schaffen.

Einer der wichtigsten Punkte, die bei der Bewertung der Raumakustik zu beachten sind, ist die Prasenz von reflektierenden Flächen in der Höhe des Hörbereichs. Dazu konnen eine flache Tischoberfläche, Spiegel oder Bilderrahmen, große offene Wände und sogar die Fläche Ihrches Mischpults gehören. Der große Anteil der reflektierten Schallwellen wird irgendwann die Hörerposition erreichen. Da sie jederlich leicht verzögert ankommen, ist das Ergebnis meistens ein zufälliges Löschen von Freqenzen oder Comb Filtern. Entfern den Sie wenn möglich alle reflektierenden Flächen. Sie konnen eventuell auch akustischen Dammschaum an die Wände in der Höhe ihrer Laatsprecher hangen.

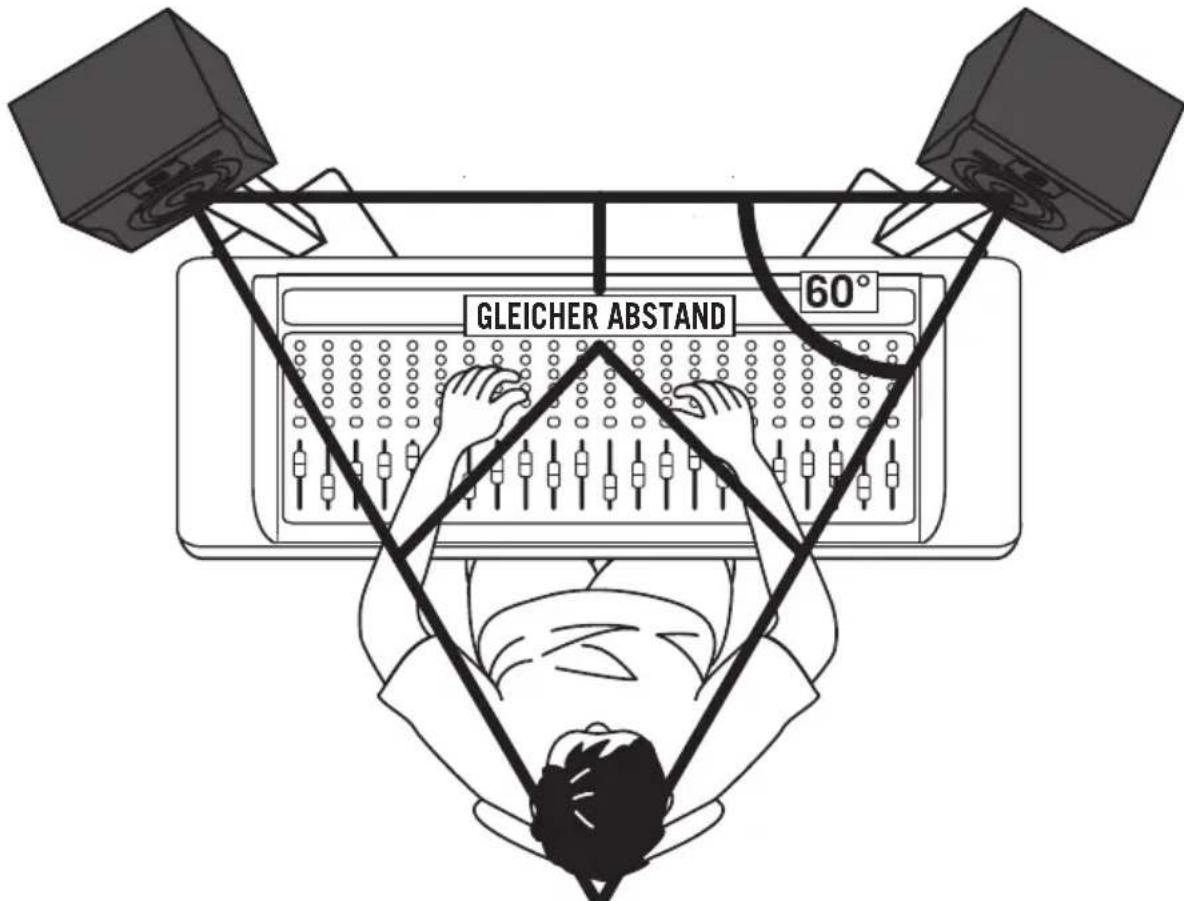

Wenn Sie die Laufsprecher aufstellen, werden Sie sicherlich die als "mix triangle" / Misch-Dreieck bezeichnete Formation (siehe unter) wahren sollen. In dieser idealen Konfiguration ist der Abstand zwischen dem linken und dem rechten Laufsprecher gleich dem Abstand vom Hörer zu jedem Laufsprecher. Dadurch entsteht ein gemeinschaftiges Dreieck.

Aufstellen Ihrer Studio Monitore

Laatsprecherausrüstung

Ein wichtiges Ziel bei der Aufstellung ihrer Studio Monitore ist, den best möglichen Stereo Sound Effekt zu erhalten. Die Resolv RXA Lautsprecher sind ausgelegt, um in der vertikalen Position aufgestellt zu werden. Hochtoner und Woofer liegen symmetrisch auf der Mittellinie. Wenn

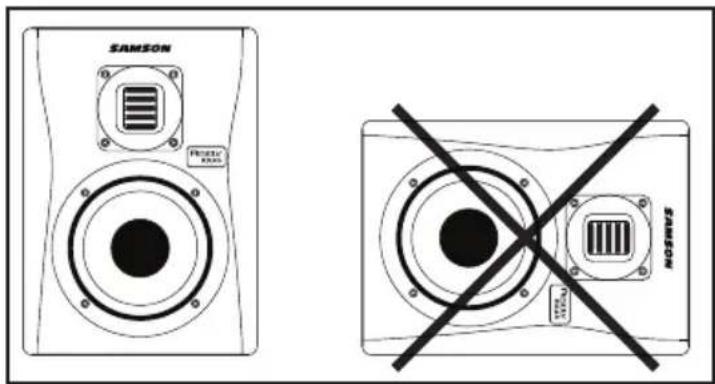

Sie die Laufsprecher auf die Seite legen, werden Sie so zwischen dem Tieftöner und Hochtöner klangmäßige eine Offset / Versatz- Positionen erzeugen.

Ein Moment der Besinnung

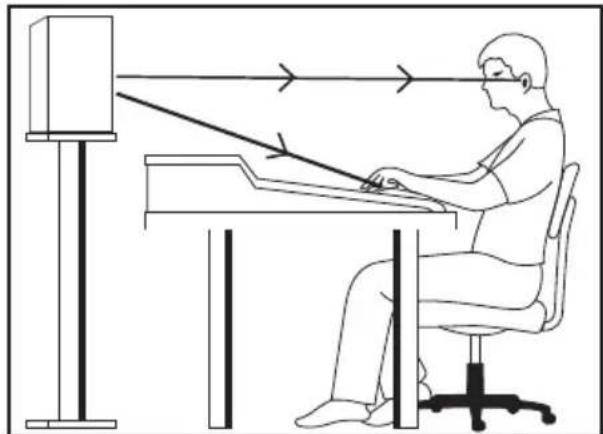

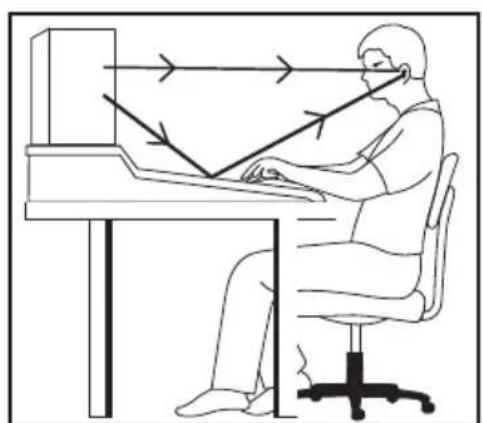

Beim Einstellen der Höhe Ihres Laufsprechersystems sollen den Sie vorsichtig sein und Reflexionen von der Oberfläche des Mischpults vermeiden. Diese Reflexionenkommen an der Hörposition vom Original Sound etwas verzögert an, was zu Aufhebungen und insgesamt unvorhersehbaren Frequenzänderungen (Abbildung 1) führen kann. Stellen Sie sich gerade Linien vor, die die Strahlen der Schallwellen von den Laufsprechern aus darstellen und wahren eine Höhe, bei der das Auftreten von Reflexionen am Hörplatz minimiert wird. In den meisten Fälle ist die ideale Position gingefugig hinter und über der Mischpult- Brücke (Abbildung 2). Verwenden Sie immer Ihr Gehör, um die Beste Positionierung für ihren Raum zu finden. Die Verwendung von Laufsprecherständern wird bei der Platzierung der Laufsprecher in der entsprechenden Position hilfreich sein.

Abbildung 1 Abbildung 2

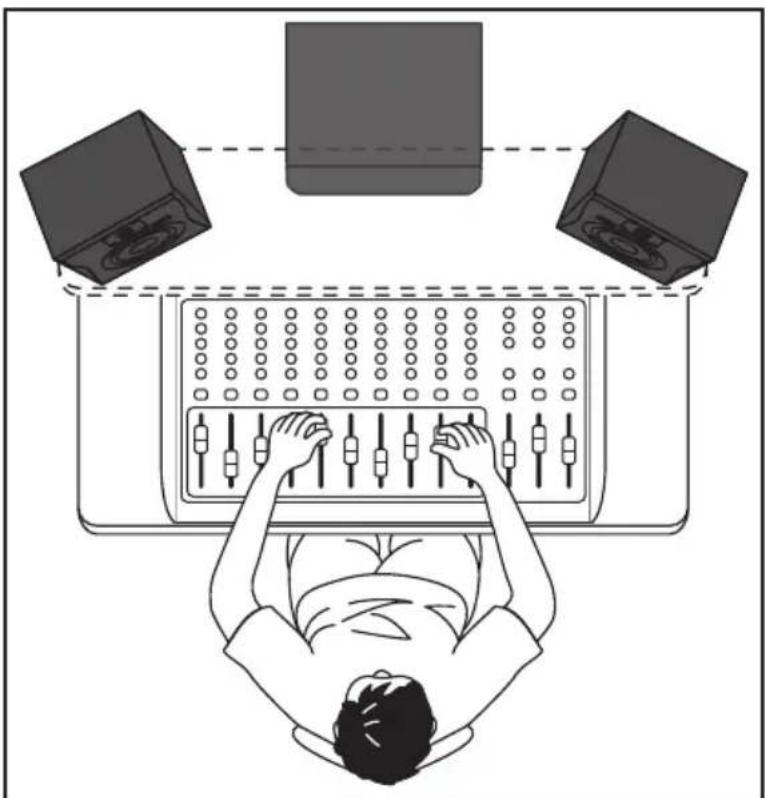

Anschluss eines Aktiven Subwooferers

Die Resolv RXA Loutsprecher sind als Full-Range Loutsprecher ausgelegt. Gelegentlich kann es jedoch sein, dass Sie die extremen Tiefen horen müssen. Es kann vorteilhalt sein, einen aktiven Subwoofer zur Erweiterung der Basswiedergabe des Loutsprechersystems einzusetzen, zum Beispiel wenn Sie Musik mischen. Normalerweise ist es am besten, die Subwoofer Lautstärke gleich der Lautstärke der Resolv RXA Loutsprecher einzustellen.

Da tiefe Bassfrequenzen nicht direktonai sind, ist es fur unsere Ohren schwierig, die Schallquelle zu lokalisieren. Daher ist die genaue Platzierung des Subwoofoers nicht so kritisch wie die der Hauptlautsprecher. Der ideale Standort ist jeder zwischen beiden Hauptlautsprechem. Wenn Sie feststellen, dass es Frequenzen gibt, die leiser klingen als andere, bewegen Sie den Subwoofer leicht nach links oder rechts. Wenn der Subwoofer uber einen Polaritatsschalter verfügt, versuchen Sie, ob Sie nach Umschalten des Schalter in die entgegengesetzte Phaseneinstellung eine verbesserte Basswiedergabe feststellen konnen.

Um einen Subwoofer in das Lautsprechersystem zu integrieren, verbinden Sie den linken und rechten Control Room Ausgang des Mischpuls mit dem Line Eingängen des Subwoofer. Verbinden Sie dann die Line Ausgänge des Subwoofer mit dem linken und rechten Resolv RXA Lautsprecher. Aktivieren / Starten Sie ein Audio Signal (etwa Musik von einem MP3 Player) über Ihr Mischpult und haben Sie den Pegel auf eine angenehme Lautstärke an. Stellen Sie zum Schluss die Übergangsfrequency Einstellung (falls vorhanden) des Subwoofer auf die gewünschte Frequenz.

Spezifikationen

Modell Resolv RXA5 Resolv		RXA6
Woofer 5" Copolymer Woofer		mit Butyl Sicke	6" Copolymer Woofer mit Butyl Sicke
Tweeter 34mm x 27 mm RX Tweeter		34mm x 27mm RX Tweeter
Gehäuseart 2-Wege Bass Reflex System		System 2-Wege Bass Reflex System
Gehäuse Vinyl beschichtetes 0.6"		(15mm)MDF Gehäuse mit lackierterFrontblende	Vinyl beschichtetes 0.6" (15mm)MDF Gehäuse mit lackierterFrontblende
Frequenzgang 50Hz - 27kHz 45Hz		- 27kHz
Übergangs Frequenz 3kHz 12dB/oc		Linkwitz-Riley	3.5kHz 12dB/oc Linkwitz-Riley
Abgabe leistung	HF	20 Watt RMS <1%	25 Watt RMS <1%
	LF	50 Watt RMS <1%	75 Watt RMS <1%
Eingangsanschlüsse	Unsymmetrisch	RCA	RCA
	Symmetrisch	XLR / ¼" TRS Phone	XLR / ¼" TRS Phone
Eingangsanschlüsse	Unsymmetrisch	10k Ohm
	Symmetrisch	10k Ohm
Steuerungen		VOLUME, HF EQ, LF EQ	VOLUME, HF EQ, LF EQ
Stromverbrauch		82W	95.5W
Sicherung		100 - 120 V T1,25AL220V - 240 V T630 mAL	100 - 120 V T1,25AL220V - 240 V T630 mAL
Dimensionen (L x B x H):		8.85" x 8.46" x 11.8"225mm x 215mm x 300mm	10.66" x 9.29" x 12.75"271mm x 236mm x 324m
Gewicht		15 lbs6.85 kg	19 lbs8.68 kg

Resolv RXA Verdrahtungsanleitung

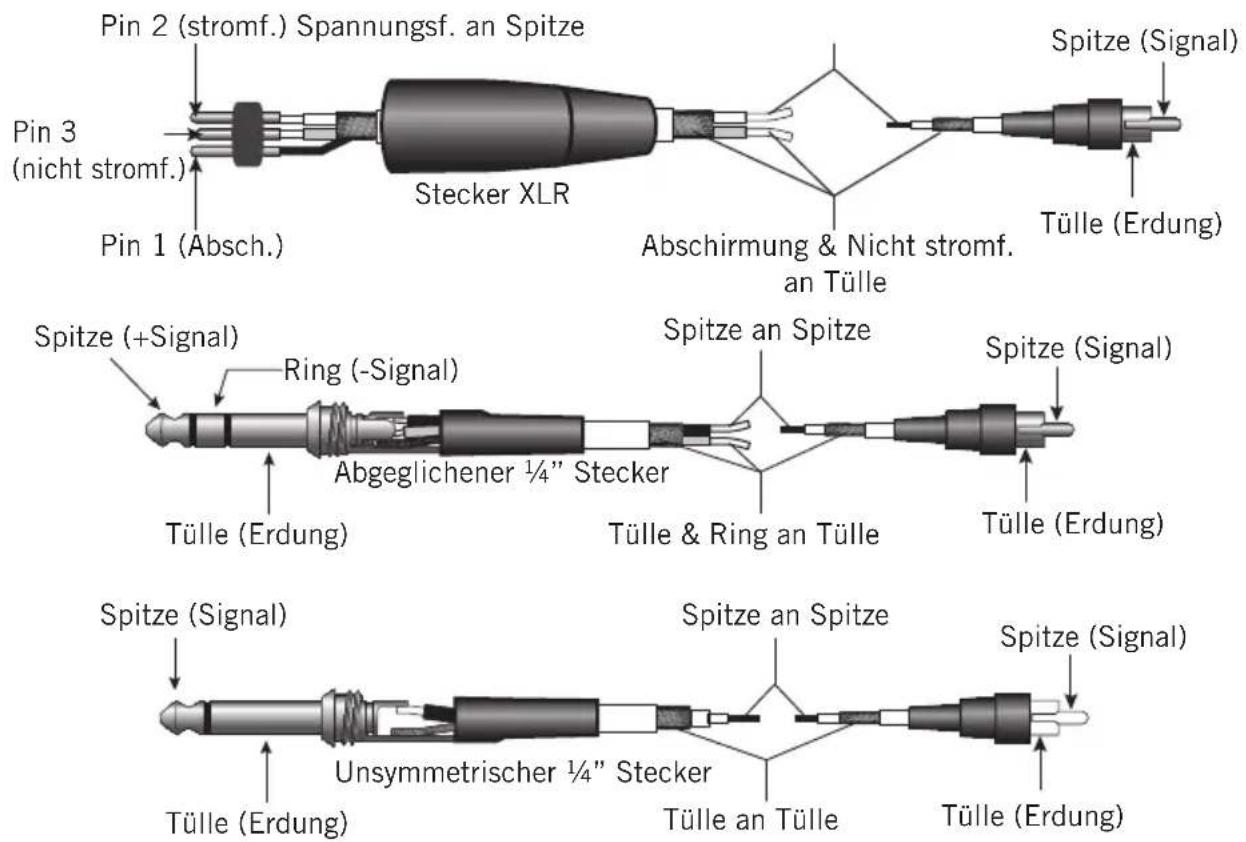

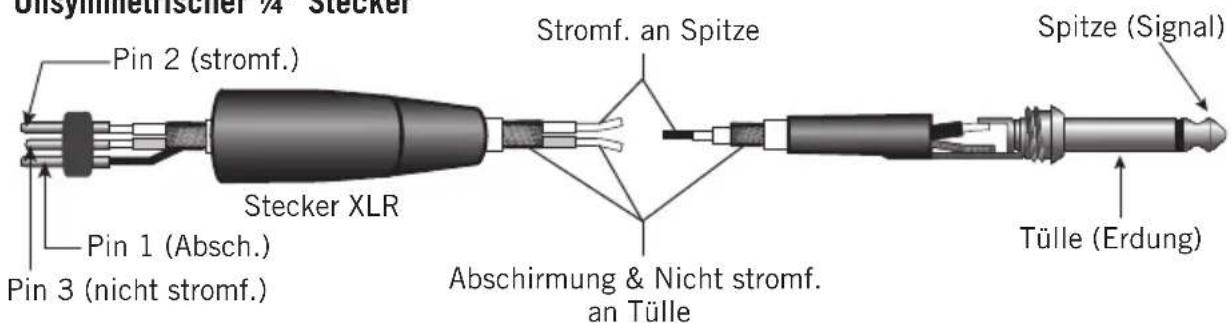

Es gibt mehrere Möglichkeit, die Resolv RXA Lautsprecher anzuschreiben, abhängig von Ihr genauen Monitoring Setup. Befolgen Sie die unter angegebenen Anschlusspläne für Ihr Monitor System.

RCA

Unsymmetrischer 14 Stecker

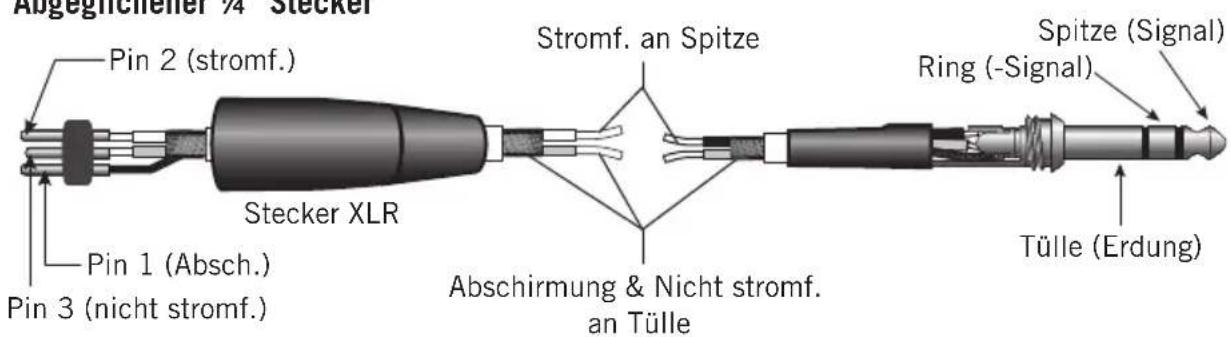

Abgeglichener 14 Stecker
