MANUALE UTENTE Resolv RXA6 SAMSON

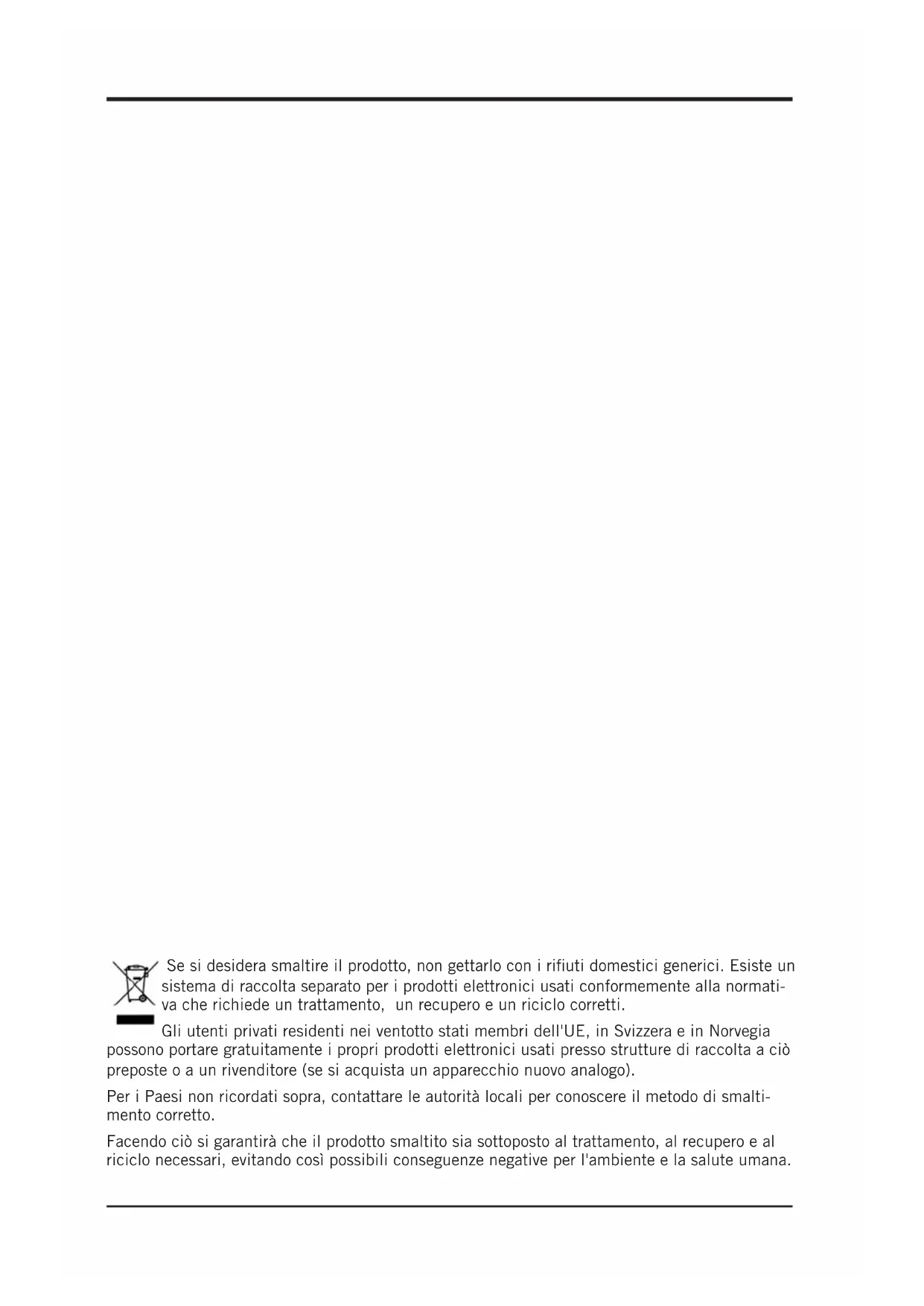

Se si desidera smaltire il prodotto, non gettarlo con i rifiuti domestici generici. Esiste un sistema di raccolta separato per i prodotti elettronici usati conformmente alla normativa che richiede un trattamento, un recupero e un riciclo corretti.

Gli utenti privati residenti nei ventotto stati membri dell'UE, in Svizzera e in Norvegia possono portare Gratisamente i propri prodotti elettronici usati presso strutture di raccolta a cui preposte o a un rivenditore (se si acquista un appearecchio nuovo analogo).

Per i Paesi non ricordati sopra, contattare le autorità locali per conoscere il metod di smaltimento corretto.

Facendo ciò si garantirà che il prodotto smaltito sua sottomosto al trattamento, al recupero e al ricicchio necessari, evitando così possibili consequences negative per l'ambiente e la salute umana.

Informazioni importanti sulla sicurezza

AVVISO RISCHIO DI FOLGORAZIONE - NON APRIRE

ATTENZIO: PER RIDURRE IL RISCHIO DI FOLGORAZIONE NON ASPORTARE IL COPERCHIO (O LA PARTE POSTERIORE). IL DISPOSITIVO NON CONTIENE COMPONENTI RIPARABILI DALL'UTENTE. PER LE RIPARAZIONI RIVOLGERSI A PERSONALE DI ASSISTENZA QUALIFICATO.

Il significato del fulmine con la punta a forma di freccia all'interno di un triangolo equilatero ha lo scopo di avvisare l'utente della presenza di "tensioni pericolose" non isolate nella cassa del prodotto, di ampietza sufficiente a costituire un rischio di folgorazione.

Il punto esclamativo all'interno di un triangolo equilatero ha lo scopo di visare l'utente della presenza di importanti istruzioni di funzionamento e manutenzione nella documentazione a corollario dell'apparecchio.

1. Leggere le presenti istruzioni.
2. Conservare le presenti istruzioni.
3. Prestare attenzione a tutte le avventenze.
4. Seguire tutte le istruzioni.
5. L'apparecchio non dovra essere esesto a sgociolamento o schizzi di liquido e su diesso nondeve essere posato alcun oggettoto contenteliquido, come per esempio un vaso.
6. Pulire unicamente con un panno asciutto.
7. Non bloccare alcuna delle aperture di ventilazione. Eseguire l'installazione conformmente alle istruzioni della società produttrice.
8. Non installare nei pressi di sorgenti di calore come termosifoni, registri di calore, stufe o altri apparecchi (compresi gli amplificatori) che producono calore.
9. Usare sostanto dispositivi/accessori specificati alla società produttrice.
10. Staccare la spina dell'apparecchio alla presa durante temporali con fulmini o quando non è utilizzato per lunghi periodi di tempo.
11. Non注意事项
12. Non注意事项
13. Non注意事项
14. Proteggere il cavo di alimentazione in modo che non venga calpestato o schiacciato, soprattutto in corrispondenza dei connettori, delle prese femmina e del punto in cui esce dall'apparecchio.
15. Usare unicamente con il carrello, basamento, treppiede, sostegno o davolo specificati alla società produttrice o venduti con l'apparecchio.

Quando si utilizza un carrello, fare attenzione nello spostamento dell'insieme carrello/apparecchio per evitare lesioni da ribaltamento.

1. Per qualsiasi riparazione rivolgersi a personale di assistenza qualificato. Eventuali riparazioni sono necessarie se l'apparecchio è stato danneggiato in quale modo, come nel caso di guasti al cavo di alimentazione o rottura della spina, danni provocati dal rovesciamento di liquido o alla caduta di oggetti sull'apparecchio, esposizione alla pioggia o all'umidità, o se l'apparecchio non funzione in modo normale o è stato fatto cadere.
2. INTERRUTTORE DI ACCENSIONE/SPEGNI-MENTO: Per prodotti dotati di interruptore di accensione, l'interruttore di accensione NON interrompe il collegamento con la rete elettrica.
3. DISCONNECTION DALLA RETE ELETTRICA: Bisogna avee sempre un facile accesso alla spina. Nel caso di montaggi su rack o installazioni in cui la spina non sua accessibile, nell'impianto elettrico del rack o dell'edificio dovrè essere inserito un interrottore omnipolare con separazione tra i contatti di almeno 3 mm su ciascun polo.
4. PER UNITÀ DOTATE DI PORTAFUSIBILI ACCESSIBLE ESTERNAMENTE: Sostituire i fusibili solo con altri dello stesso tipo e potenza.
5. TENSIONE DI INGRESSO MULTIPOLO: L'apparecchio potrebbe richiedere l'uso di un cavo di alimentazione, di una spina di collegamento, o di entrambi, diversi, a seconda della sorgen- te di alimentazione disponibile al momento

dell'installazione. Collegare l'apparecchio solo alla sorgente di alimentazione indicata sul suo pannello posteriore. Per ridurre il rischio di incendio o folgorazione rivolgersi a personale qualificato o dotato di preparazione equivalente per le riparazioni.

Indice

Introduzione 54

Caratteristica 55

Legenda pannello posteriore 56

Collegamento dei monitor Resolv RXA 57

Posizionamento dei monitor da studio 58

Collegamento di un subwoofer attivo 60

61

Guida al cablaggio del Resolv RXA 62

Introduzione

Vi ringraziamo per aver acquistato un monitor di riferimento da studio modello Resolv dellaserie RXA di Samson Technologies! I monitor da studio RXA sono dei diffusori attivi professionali extremamente precisi che incorporano potenza interna bi-amplificata (amplificatori separati sua per il woofer sua per il tweeteter) che riduce la distorsione di intermodulazione, in quanto ciascun amplificatore è responsabile solo per una parte della larghezza di banda del segnale audio. Inoltre, un crossover multipolare fornisce un equilibrio tonale ottimale, prestazioni precise e il livello massimo di pressione sonora.

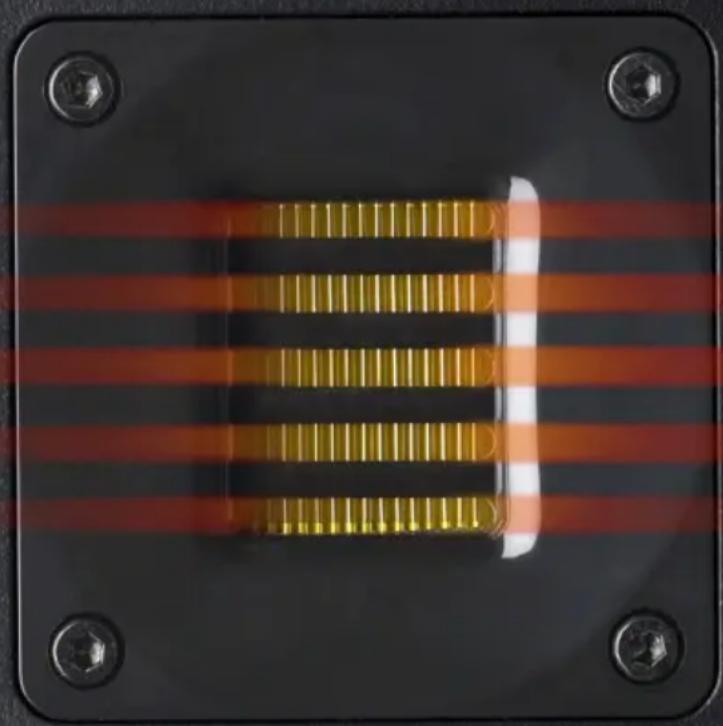

Ogni altoparlante è dotato di un tweeter a nastro con spostamento d'aria ad elevata efficienza Samson in grado di riproduire una risposta in frequenza lineare, alta frequenza estesa, una risposta di fase accurata e una distorsione extremamente Bassa. Il tweeter è montato in una guida d'onda che fornisce dispersione uniforme del contento ad alta frequenza per un'ampia area di ascolto e un'eccezionale riproduzione stereo.

Per offrire una risposta delle medie e basso freuenze più solida, i nostri tecnici hanno sonorizzato attendamente agli modello facendo ricorso a driver a bassa freuenza con sospensione in copolimero butilico. I cabinet sono costruiti con pannelli in fibre di media densità (MDF) con un rinalforzo interno in modo da creare una cassa rigida che riduca le vibrazioni e aumento le prestazioni. I bordi dei cabinet sono arrotondati per ridurre l'effetto di diffrazione ai bordi.

I monitor Resolv RXA sono stati progettati per applicazioni di campo vicino ideali per uso in studio, per suite di post-produzione video, giochi o come altoparlanti per la riproduzione. I monitor hanno due inserti filetti M6 (6 mm) per essere montati su delle staffe fissate a una parete, in una collocazione ideale per installazioni fisse o come parte di un impianto audio multicanale.

In queste pagine troverete una descrizione dettagliata delle caratteristiche dei modelli Resolv RXA5 e RXA6,及其他 a un tour guidato atraverso il loro pannello di controllo e istruzioni riguardo alla loro configurazione e al loro utilizzo. Trovereteanche un certificato di garanzia — vi preghiamo di compilarlo e spedirlo in modo da poter ricevere assistenza tecnica on-line e da permefterci di inviarvi informazioni aggiornate su quostie e altri prodotti Samson in futuro.

Vi raccomandiamo di annotare il numero di series del vosto prodotto nella spazio apposto sottostante, in modo da farvi riferimento in futuro.

Numero di serie:

Data di acquireo:

Con le dovute cure e manutenzione, i monitor da studio Resolv RXA funzioneranno sono problema per molti anni. Se l'altoparlante dovesse necessitate riparazioni, bisognera ottenere un numero di autorizzazione al reso (RA) prima di spedire l'unità a Samson. Senza quello numero, l'unità non sare accettata. Vi preghiamo di contattare Samson allo 1-800-3SAMSON (1-800-372-6766) per ottenere un numero RA prima di spedire la vostra unità. Conservare la confezione originale e, se possibile, effettuare il reso dell'unità nel suo imballaggio originario. Se il monitor Resolv è stato acquistato fuori dal territorio degli Stati Uniti, contattare il distributore locale per dettagli sulla garanzia e informazioni sull'assistenza. Vi invitiamo inoltre a consultare il nostro site web (www.samsontech.com) per ottenere informazioni su tutte la nostra linea di prodotti.

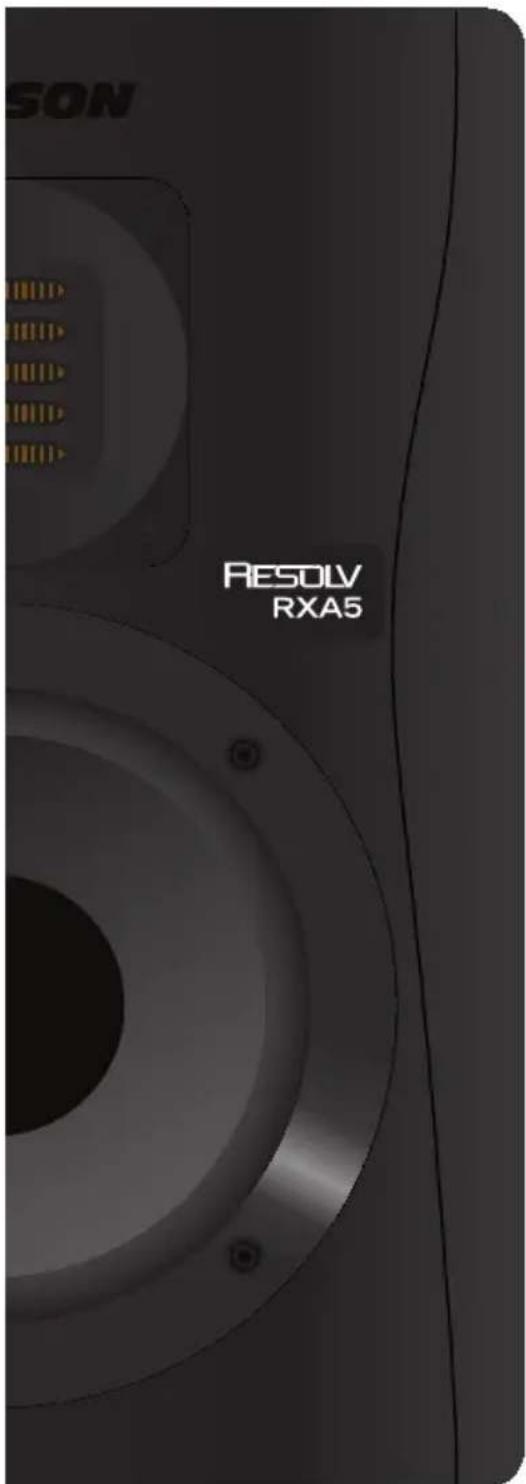

Caratteristiche

I monitor di riferimento Resolv della series RXA di Samson offrono una risposta precisca e uniforme in qualsiasi situazione di mixaggio o ascolto critico. Di seguito ne vengono esposte alcune delle principali caratteristiche:

• Monitor da studio attivo a due vie bass-reflex in grado di offrire un monitoraggio estremamente accurato per studi di registrazione o applicazioni di post-produzione o multimediali
• Un tweeteter a nastro con spostamento d'aria fornisce una risposta in alta frequenza precisea con una distorsione minima
• La guida d'onda del tweeter è stata ideata in modo da offrir une dispersione omogenea del contento in alta frequenza per aree di ascolto in e fuori asse piatte
• Potenziato da un amplificatore interno specificamente ideato per prestazioni ottimali e il massimo livello di pressione sonora.
• Un controllo variabile del livello delle alte easse frequenze consente all'ascoltatore di regolare il profilo della curva di risposta per personalizzare la risposta che risultata migliorere nel proprio ambiente di mixaggio
• Crossover elettronico attivo con progettazione multipolare per ottenere risposta in frequenza lineari non influenzate dal livello del segnale
• Una risposta in bassa frequenza solida e controllata prodotta da woofer schermati magnificamente con sospensione in copolimero butilico e resistenti strutture dei motori con voce coil di grandi dimensioni
• Una struttura extremamente rigida in MDF (pannello di fibre di media densità), che consente di ottener e il massimo livello di pressione sonora
• Due inserti filetti M6 (6 mm) per il montaggio a parete

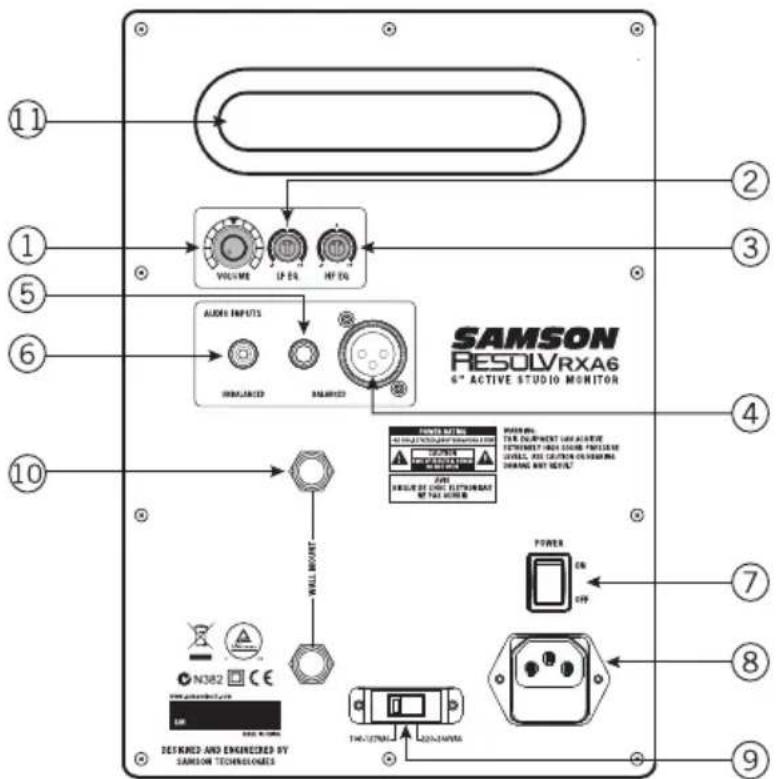

Legenda pannello posteriore

1. VOLUME-Controlla la quantita del livello di uscita complessivo.
2. EQ. BASSA FREQUENZA - Comando a rotazione per alzare o abbassare di +/-6 dB il filtrlo dell'equalizzatore che digrada la bassa frequenza. Questo dato dovra essere usato per la "sintonizzazione fine" dell'altoparlante in modo che si adatti all'ambiente di ascolto.
3. EQ. ALTA FREQUENZA - Comando a rotazione per alzare o abbassare di +/-6 dB il filtrlo dell'equalizzatore che digrada l'alta frequenza. Questo comando dovr è essere usato per la "sintonizzazione fine" dell'altoparlante in modo che si adatti all'ambiente di ascolto.
4. Ingresso XLR - Collegare in quello punto un segnale a linea bilanziata con livello pari a 1,23 Volt (+4 dBm) attenuaso un cavo XLR standard (per microfono).
5. Ingresso da 14 - Collegare in quello punto un segnale a linea bilanziata con livello para a 1,23 Volt (+4 dBm) atraverso un cavo TRS (Tip, Ring, Sleeve, Punta, Anello, Manica), o un cavo sbilanciato TS (Tip, Sleeve, Punta, Manica) da 14 .
6. Ingresso RCA - Usato per collegare segnali da dispositivi da -10dBV sbilanciati.
7. Interruttore di ACCENSIONE/SPEGNIMENTO - Usare questo interrottore per accendere e spegnere gli altoparlanti. Quando vengono accesi, i LED sul pannello anteriore si illumineranno.
8. Ingresso a c.a.- Collegare in quello punto il cavo di alimentazione conforme alla normativa IEC in dotazione.
9. Interruttore di tensione - Usato per selezionare la tensione di esercizio. NOTE: accertarsi di controllare che l'impostazione della tensione e la potenza del fusibile siano corretti per il proprio Paese.
10. Punti per il montaggio a parete - Due inserti filettati M6x10 per il montaggio degli altoparlanti su una base o una parete.
11. Porta bass reflex - La porta di diffusione posteriore garantisce una turbolenza minima dell'aria e aumento la risposta lineare in Bassa frequenza

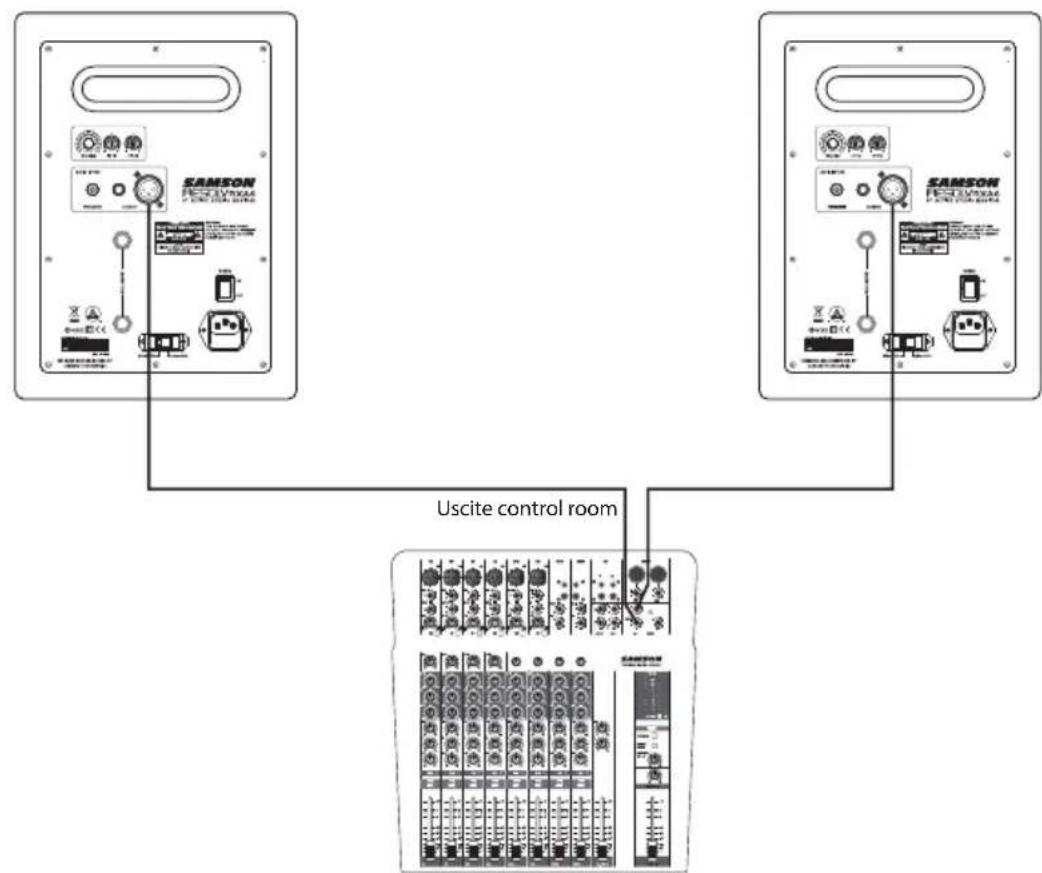

Collegamento dei monitor Resolv RXA

I monitor Resolv della series RXA sono il complemento perfetto di qualsiasi studio di registrazione. Per il collegamento dei monitor si dovanno utilizzato le uscite Control room del proprio mixer in modo da poter controllare indipendentemente il livello per gli altoparlantizza influenzare l'uscita del mix principale.Seguire le semplici operazioni e leindicazioni del diagramma sotto riportate per effettuare rapidamente un collegamento dei monitor utilizzando le normali uscite Control room di una console di registrazione.

1. Abbassare le uscite master del mixer fino a che sono completamente disattivate.
2. Collegare l'uscita Control room sinistra del mixer all'INGRESSO DI LINEAippo sul lato sinistro dell'apparecchio Resolv della series RXA e l'uscita Control Room destra del mixer all'INGRESSO DI LINEAippo sul lato destro dell'apparecchio Resolv della series RXA. I collegamenti degli apparecchi Resolv della series RXA possono essere fattiattraverso uno dei tre ingressi audio del pannello posteriore. Si possono utilizzare gli ingressi RCA per i segnali di livello da -10dBV sbilanciati, oppure sia l'ingresso da 1 / 4 "sia I'ingresso XLR per i segnali di livello da +4dBu bilanziati.

Note: prima di inserire le spine e accendere gli altoparlanti ricordare che vale la regola "l'ultimo accesso è il primo spento" che si applicaagli altoparlanti (e ai monitor) amplificati. Quando si accende l'impianto, accertarsi che tutti i cavi siano collegati, accendere il mixer e qualsiasi altro outboard e solo alla fine accendere l'apparecchio Resolv appartenente alla serie RXA.

1. Impostare il dato del volume in ingresso del Resolv della series RXA nella posizione ore dodici (dente d'arresto centrale).
2. Fare in modo che il mixer produca un segnale audio (come la riproduzione di musica da unlettore MP3) e alzare il livello Control room a un volume di ascolto piacevole.

Posizionamento dei monitor da studio

Posizionamento dei monitor Resolv della serie RXA

Unsystema di monitoraggio in condizioni di campo vicino (vicino all'ascoltatore) èivenuto la scelta privilegiata da molti tecnici a causa dei costi e delle complessità connessi con il montaggio dei monitor sulle pareti. Posizionare in modo corretto i monitor da studio è molto importante. Un posizionamento corretto non solo produce una corretta riproduzione stereo, ma contribuisceanche a ridurre al minimo gli effetti di riverbero dell'ambiente. Cio è importante soprattutto negli odieri project studio dal momento che il budget per l'acustica del locale è spesso prossimo allo zero. Con un po'di tempo e di ascolto attento durante il montaggio dei monitor è possibile create un ambiente di ascolto ottimale.

La considerazione più importante nella valutazione dell'acustica di una stanza è la presenza di superfici riflettenti accanto all'area di monitoraggio. Dette superfici possono comprendere piani di tavoli piatti, specchi in vetro o immagini incorniciate, pareti aperte di vaste dimensioni o persino la superficie della console di mixaggio. Anche il suono più riverberato alla fine raggiungera la posizione di ascolto, ma, dal momento che è leggermente ridardato alla sorgente diretta, il risultato sare una cancellazione casuale di alcune frequenze o l'effetto di unchio comb. Se possibile eliminare tutte le superfici riverberanti. Potrebbe essere aniche desiderabile appendere dei pannelli in schiuma acustica sulle pareti accanto ai monitor.

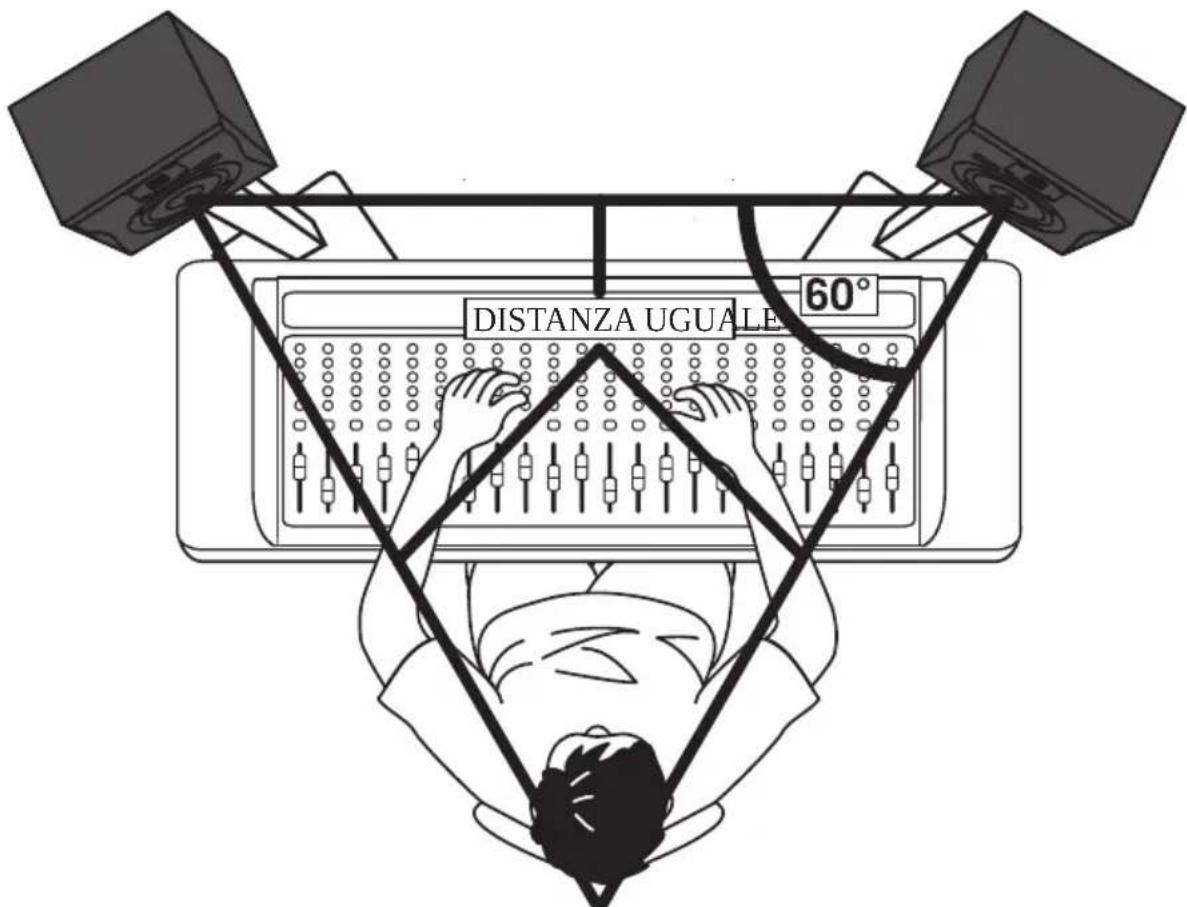

Nel posizionamento dei monitor, si desidererà configurare ciò a cui si fa comunamente riferimento con il termine di "triangolo di mixaggio" (illustrato di seguito). In questa configurazione ideale, lo spazio tra il monitor destro e quello sinistro è parl alla distanza tra l'ascoltatore e ciascun monitor, andando così a formare un triangolo equilatero.

Posizionamento dei monitor da studio

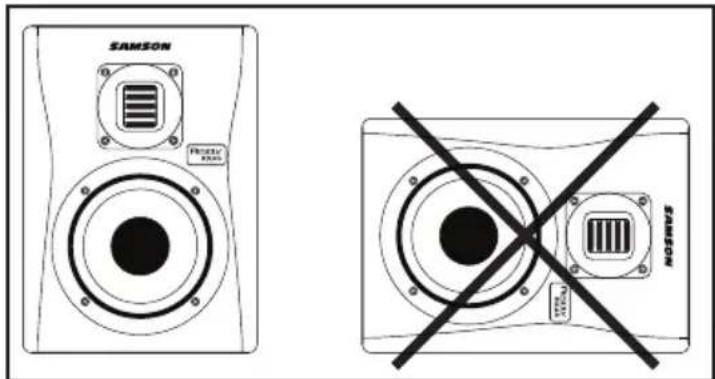

Orientamento dell'altoparlante

Un obiettivo fondamentale nella configurazione dei monitor da studio è ottener e l'immagine stereo migliorare possibile. I monitor Resolv RXA sono stati progettati per essere utilizzati in posizione verticale con tweeter e woofer simmetricamente allineati. Posizione are 'altoparlante su un

lato provochera una deviazione del percorso del suono tra woofer e tweeter, limitando la capacité dell'utente di trovare delle posizioni di ascolto ottimali.

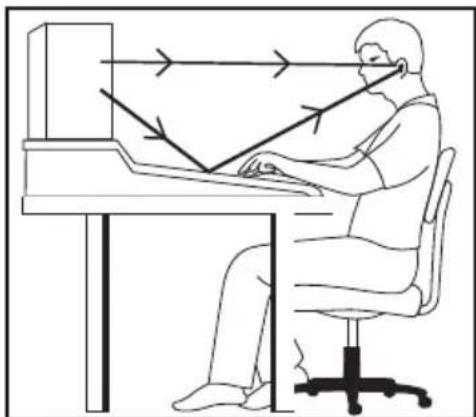

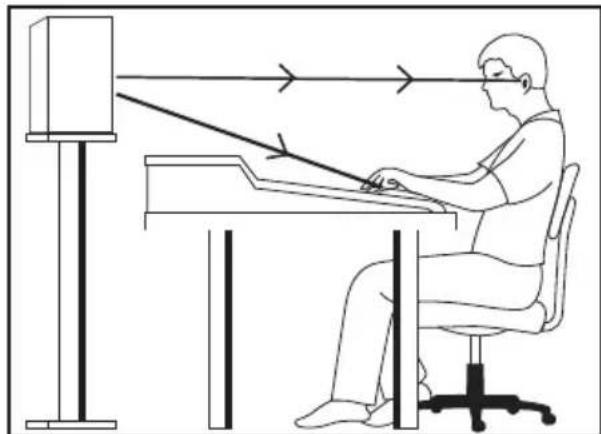

Un momento di riflessione

Quando si determina l'altezza del proprio impianto di diffusione fare attenzione ad evitare i riverberi alla superficie della console di mixaggio. Questi riverberi giungono alla posizione di chi ascolta lievamente ridardati rispetto al suono originale, con la conseguenza di cancellazioni e di una risposta complessiva imprevedibile (Figura 1). Visualizzare le linee rette che rappresentano i raggi sonori irradiati dai monitor e scegliere un'altezza che riduca il manifestarsi di riverberi terminanti nel punto d'ascolto più importante. Nella maggior parte dei casi la posizione ideale è appena diaestro e sopra il ponte di misura della console di mixaggio (Figura 2). Far sempre fede al proprio udito per trovare la posizione migliorie per la propriaStanza. Il ricorso a supporti per i monitor sare di aiuto nel posizionamento degli altoparlanti nella posizione più appropriata.

Figura 1 Figura 2

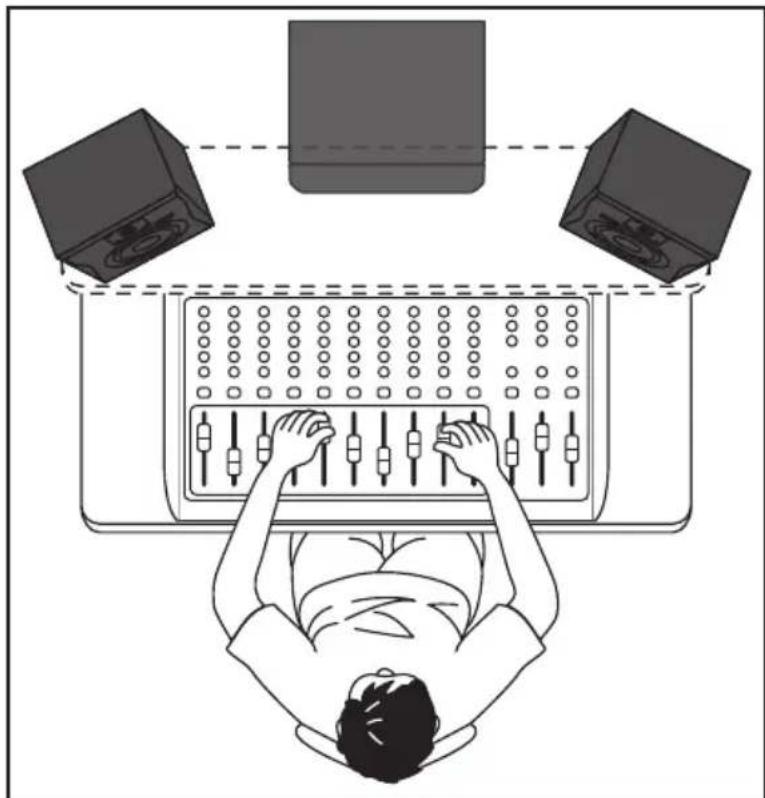

Collegamento di un subwoofer attivo

I monitor Resolv RXA sono progettati come altoparlanti full-range, occasionallymente perché si può essere iniziare la necessità di sentire la gamma Bassa estrema. L'aggiunta di un subwoofer attivo per ampliare la risposta in bassa frequenza dell'impianto di diffusione più rivelarsi utile quando si effettua il mixaggio di musica per esempio. Di norma, è meglio impostare il livello del subwoofer in modo che sia pari a quello degli altoparlanti principali del Resolv RXA.

Dal momento che le frequenze dei bassi profondi non sono direzionali, è difficile per le nostre orecchie localizzare la sorgente sonora e il posizionamento preciso del subwoofer non è fondamentale come per gli altoparlanti principali. La posizione ideale è tra i due altoparlanti principali. Se si riscontra l'esistenza di frequenze che hanno un suono più sommesso di altre, spostare di peu il subwoofer a sinistra o a destra. Se il subwoofer ha un commutatore di polarità, cercare di impostare il commutatore sulla regolazione di fase opposta per vedere se ciò fornisce un miglioramento nella risposta in Bassa frequenza.

Per incorpore an subwoofer nel proprio impianto di diffusione, collegare le uscite Control room sinistra e destra del mixeragli ingressi di linea del subwoofer attivo. Poi collegare le uscite di linea del subwooferagli altoparlanti sinistro e destro del Resolvserie RXA.Fare in modo che il mixer produca un segnale audio (come la riproduzione di musica da unlettore MP3) e alzare il livello a un volume di ascolto piacevole.Infinie,regolare il comando della frequenza di crossover (se applicabile) del subwoofer alla frequenza desiderata

Specifice

Modello Resolv RXA5 Resolv		RXA6
Woofer woofer da 5" con sospensione		in copolimero butilico	woofer da 6" con sospensione in copolimero butilico
Tweeter Tweeter RX da 34 mm x 27 mm Tweeter RX da 34 mm x 27 mm
Tipo di cassa Sistema bass reflex a due via Sistema bass reflex a due vi
Cassa		Cabinet in MDF rivestito con vinile dello spessore di 0,6" (15 mm) con pannello frontale verniciato	Cabinet in MDF rivestito con vinile dello spessore di 0,6" (15 mm) con pannello frontale verniciato
Risposta in frequenza 50 Hz - 27 kHz 45 Hz - 27 kHz
Frequenza di crossover 3 kHz 12 dB/ott. Linkwitz-Riley 3,5 kHz 12 dB/ott. Linkwitz-Riley
Potenza in uscita A F		20 Watt RMS<1%	25 Watt RMS<1%
		BF	50 Watt RMS<1%
Connettori di ingresso	Sbilanciati	RCA	RCA
	Bilanciato	XLR / TRS Telefonico da ¼"	XLR / TRS Telefonico da ¼"
Impedenza di ingresso	Sbilanciata	10k ohm
	Bilanciata	10k ohm
Comandi		VOLUME, EQ ALTA FREQUENZA, EQ BASSA FREQUENZA	VOLUME, EQ ALTA FREQUENZA, EQ BASSA FREQUENZA
Potenza assorbita		82 W	95,5 W
Fusibile		100 V - 120 V T 1,25 AL 220 V - 240 V T 630 mAL	100 V - 120 V T 1,25 AL 220 V - 240 V T 630 mAL
Dimensioni (H x L x P)		8,85" x 8,46" x 11,8" 225 mm x 215 mm x 300 mm	10,66" x 9,29" x 12,75" 271 mm x 236 mm x 324 mm
Peso		15 lb 6,85 kg	19 lb 8,68 kg

Guida al cablaggio del Resolv RXA

Sono previsti svariati modi per interfacciare gli altoparlanti Resolv RXA a seconda dell'esatta configurazione di monitoraggio adottata. Esaminare i diagrammi di cablaggio prima di collegare l'impiano di diffusione.

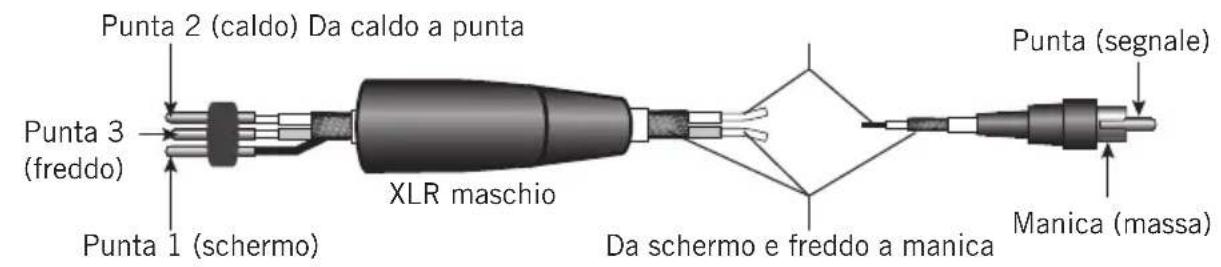

RCA

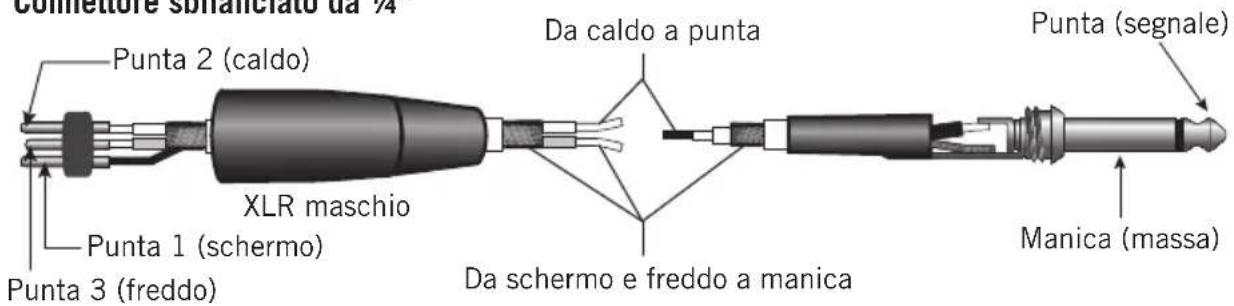

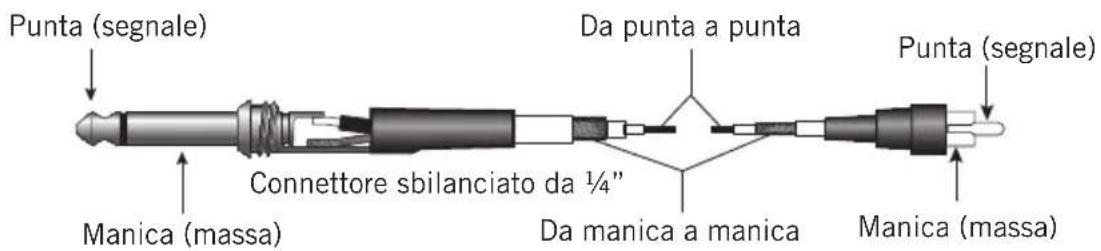

Connettore sbilanciato da 14

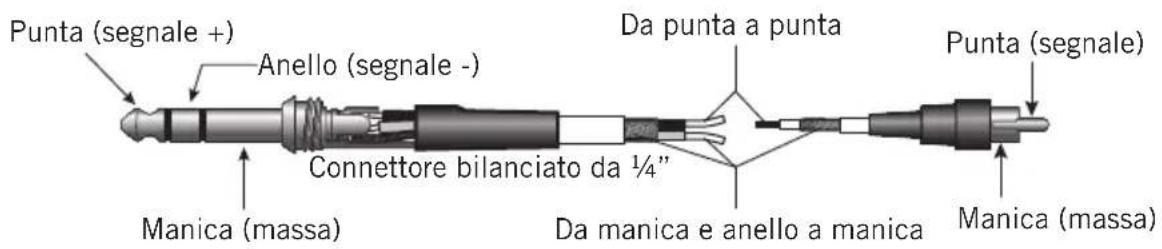

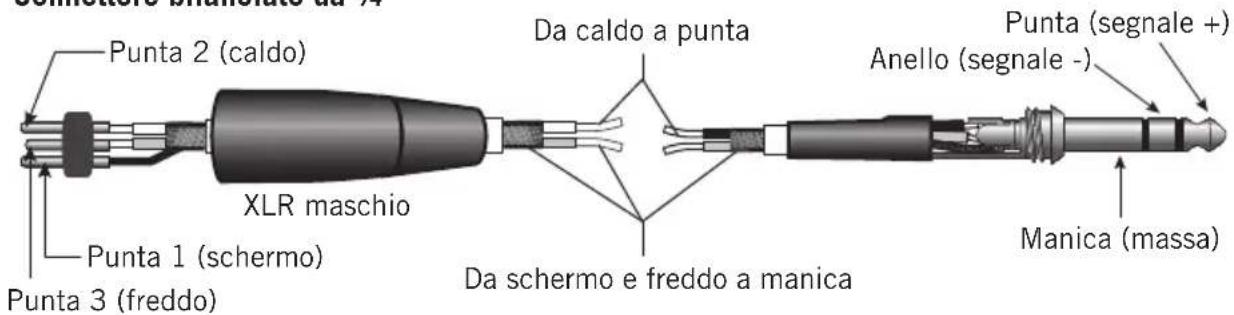

Connetto bilanciato da 14
