BEDIENUNGSANLEITUNG 5RE64360 BLAUPUNKT

1.1 Sicherheitshinweise 1
1.2 Einbau 1

1.2.1 Stromschlaggefahr 1
1.2.2 Schnittverletzungsgefahr 1
1.2.3 Wichtige Sicherheitshinweise 1

1.3 Betrieb und Wartung 2

1.3.1 Stromschlaggefahr 2
1.3.2 Gesundheitsgefahren 2
1.3.3 Gefahr durch heiße Oberflächen 2
1.3.4 Schnittverletzungsgefahr 3
1.3.5 Wichtige Sicherheitshinweise 3

2. Produktvorstellung 6

2.1 Ansicht von oben 6
2.2 Bedienfeld 6
2.3 Produktinformationen 6
2.4Funktionsprinzip 6
2.5 Bevor Sie Ihr neues Cerankochfeld verwenden 7
2.6 Technische Daten 7

3. Bedienung des Produkts 7

3.1 Sensortasten 7
3.2 Wahl des geeigneten Kochgeschirrs 8
3.3 Verwendung des Kochfelds 8

3.3.1 Zu Beginn des Kochvorgangs 8
3.3.2 Zum Abschluss des Kochvorgangs 9
3.3.3 Sperren der Bedienelemente 9
3.3.4 Steuerung mittels Timer 10
3.3.5 Überhitzungsschutz 12
3.3.6 Restwarmewarnung 12
3.3.7 Standard-Betriebsdauer 12

4. Empfehlungen zur Verwendung des Kochfelds 13

4.1 Kochtipps 13

4.1.1 Sieden, Kochen von Reis 13
4.1.2 Braten von Steaks 13
4.1.3 Pfannenruhren 13

5. Einstellung der Heizleistung 14

6. Reinigung und Pflege 14

7. Hinweise und Empfehlungen 16

8. Einbau 16

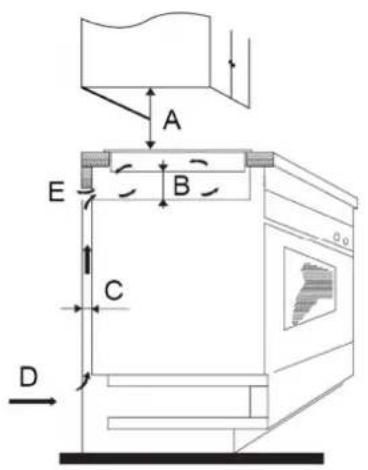

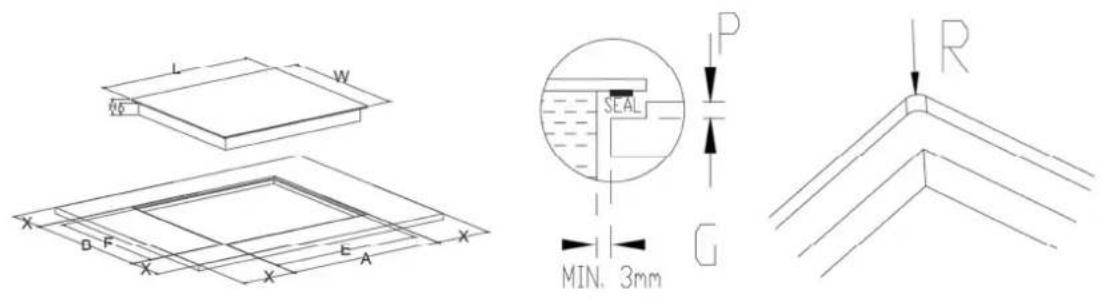

8.1 Wahl des Einbauzubehörs 16

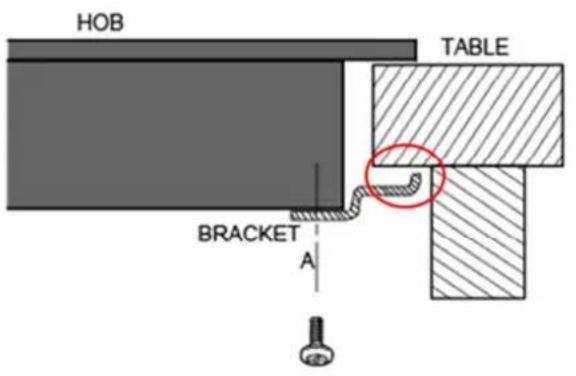

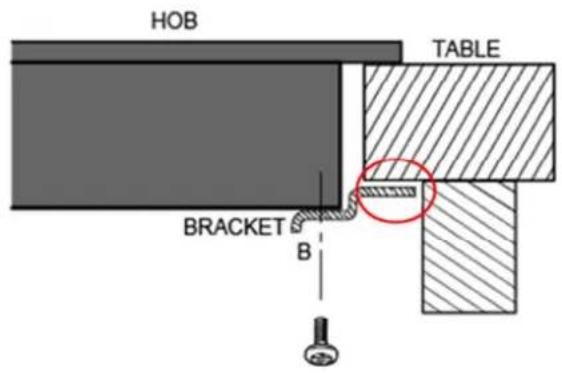

8.2 Vor dem Positionieren der Befestigungswinkel 18
8.3 VorsichtsmaBregeln 19

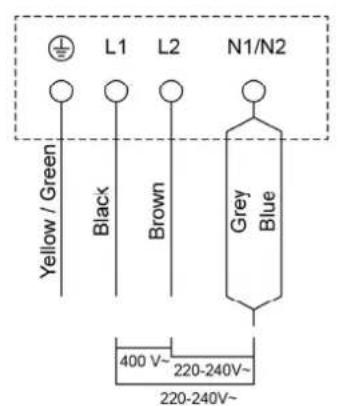

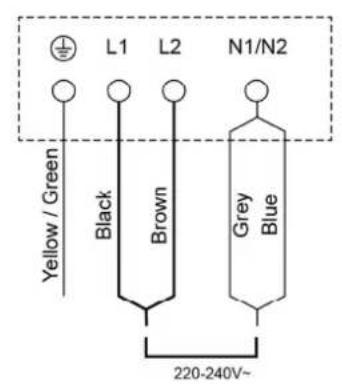

8.4 Anschlieben des Kochfelds an die Netzspannungsversorgung 19

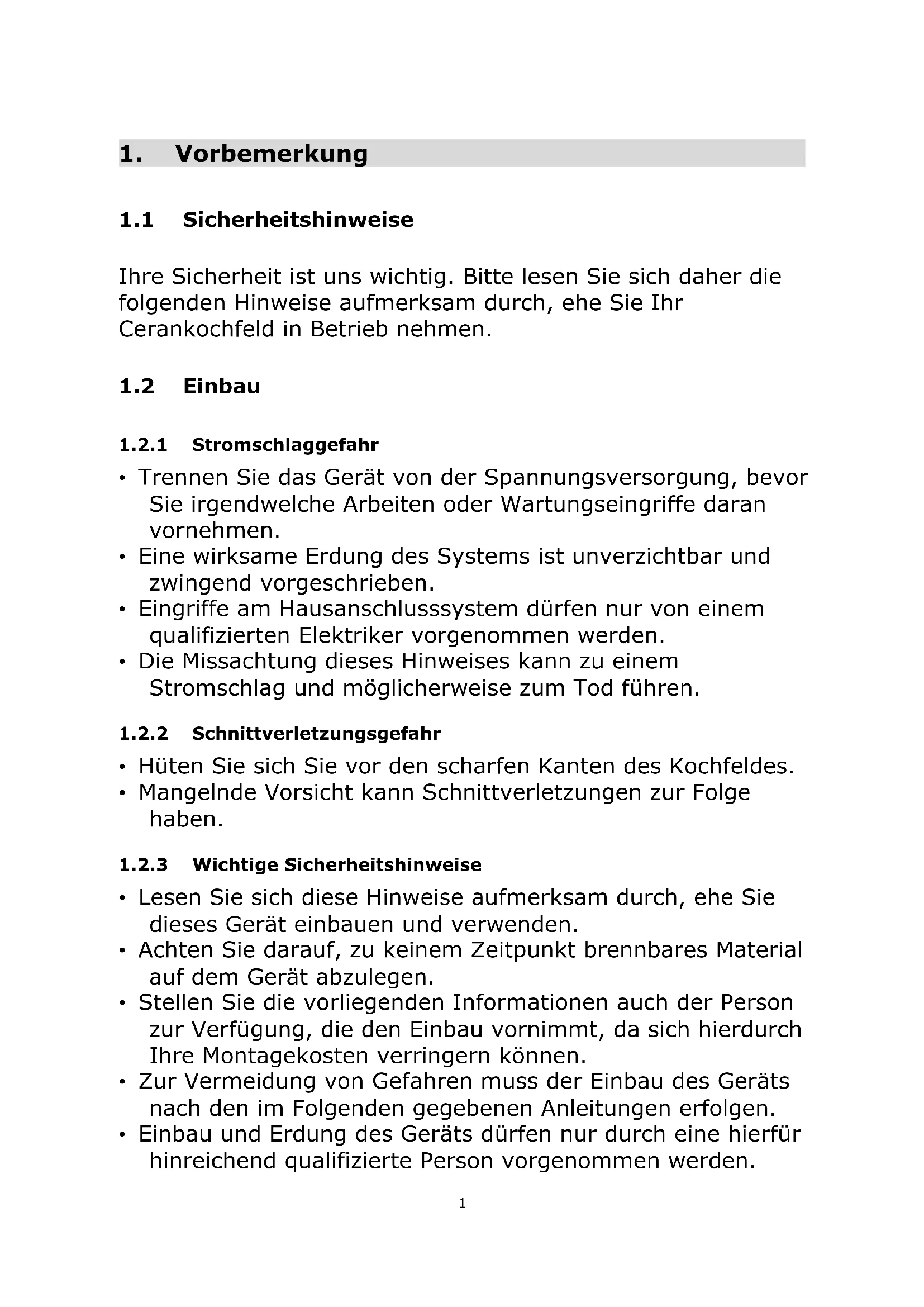

1. Vorbemerkung

1.1 Sicherheitshinweise

Ohre Sicherheit ist uns wichtig.itte lessen Sie sich daher die folgenden Hinweise aufmerksam durch,ehe Sie Ihr Cerankochfeld in Betrieb behmen.

1.2 Einbau

1.2.1 Stromschlaggefahr

• Trennen Sie das Gerät von der Spannungsvorsorgung, bevör Sie irgendwelche Arbeiten oder Wartungseingriffe daran vornehmen.
• Eine wirksame Erdung des Systems ist unverzichtbar und zwingend vorgeschrieben.
• Eingriffe am Hausanschlussystem dürfen nur von einem qualifizierten Elektriker vorgenommen werden.
  Die Missachtung theses Hinweises kann zu einem Stromschlag und möglicherweise zum Tod führen.

1.2.2 Schnittverletzungsgefahr

Hüten Sie sich Sie vor den scharfen Kanten des Kochfeldes.
- Mangelnde Vorsicht kann Schnittverletzungen zur Folge haben.

1.2.3 Wichtige Sicherheitshinweise

• Lesen Sie sich diese Hinweise aufmerksam durch, ehe Sie diesen Gerät einbauen und verwenden.
• Achten Sie darauf, zu keinem Zeitpunkt brennbares Material auf dem Gerät abzulegen.
• Stellen Sie die vorliegenden Informationen auch der Person zur Verfügung, die den Einbau vornimmt, da sich hierdurch ihre Montagekosten verringgen kann.
• Zur Vermeidung von Gefahren muss der Einbau des Geräts nach den im Folgenden gegebenen Anleitungen erfolgen.

• Einbau und Erdung des Geräts)dürfen nur durch eine hierfür hinreichend qualifizierte Person vorgenommen werden.

• Das Gerät sollen an einen Stromkreis angeschlossen werden, der sich über einen Sicherungsschalter vollständig vom Stromnetz trennen{lsst.

• Eine unsachgemäße Montage des Geräts kann zum Erlöschen jeglicher Garantie- und Haftungsansprüche führen.

1.3 Betrieb und Wartung

1.3.1 Stromschlaggefahr

• Benutzen Sie das Kochfeld nicht, wenn die Oberfläche beschädigt ist oder Risse aufweist. Sollte die Oberfläche Ihres Kochfelds Sprünge oder Risse aufweisen, trennen Sie das Gerät über ihren Sicherungskasten unverzüglich vom Netz und wenden Sie sich an einen qualifizierten Techniker.
• Trennen Sie das Kochfeld vor der Wartung über ihren Sicherungskasten vom Netz.
  Die Missachtung theses Hinweises kann zu einem Stromschlag und möglicherweise zum Tod führen.

1.3.2 Gesundheitsgefahren

• Das Gerät erhält die Normen in Bezug auf die elektromagnetische Sicherheit.
• Allerdings müssen Personen, die einen Herzschrittmacher oder anderweitige elektrische Implantate (beispielsweise eine Insulinpumpe) tragen, vor einer Nutzung des Geräts mit Ihrrem Arzt oder Implantat-Hersteller Rücksprache halten, um sich zu vergewissern, dass ihre Implantate nicht von den elektromagnetischen Feldern beeinträchtigt werden.
  Die Missachtung theses Hinweises kann möglicherweise tõdliche Folgen haben.

1.3.3 Gefahr durch heiße Oberflächen

• Im Gebrauch werden die zugänglichen Teile des Geräts sowie geh, dass sie Verbrennungen verursachen können.

• Achten Sie daraufuf, dass bis zum Abkühlen keine Körperteile, Kleidungsstücke oder sonstige Gegenstände außer geeignetem Kochgeschirr mit dem Ceranglas in Berührung kommt.

• Vermeiden Sie es, metallische Gegenstände wie Messer, Gabeln, Löffel und Topfdeckel auf der Kochfeldfläche abzulegen, da diese heißt werden können.

• Kinder sind vom Herd fernzuhalten.
• Griffe von Kochtopfen können sehr heißt werden. Achten Sie davon daraufuf, dass Kochtopfgriffe nicht in andere eingeschaltete Kochzonen hineinragen. Kinder von den Griffen fernhalten.
• Die Missachtung theses Hinweises kann Verbrennungen und Verbrühungen zur Folge haben.

1.3.4 Schnittverletzungsgefahr

• Beim Zurückziehen der Schutzabdeckung wird die messerscharfe Klinge des Kochfeldschabers freigelegt. Verwenden Sie den Schaber mit größter Sorgfalt und achten Sie darauf,ihn stets sicher außerhalb der Reichweite von Kindern aufzubewahren.
• Mangelnde Vorsicht kann Schnittverletzungen zur Folge haben.

1.3.5 Wichtige Sicherheitshinweise

• Lassen Sie das eingeschaltete Gerät niemals unbeaufsichtigt. Beim Überkochen konnen sowohl Rauch als auch fettige Verunreinigungen entstehen, die sich entzünden konnen.
• Verwenden Sie Ihr Gerät niemals als Arbeits- oder Aufbewahrungsfläche.
• Lassen Sie niemals irgendwelche Gegenstände oder Utensilien auf dem Gerät liegen.
• Lassen Sie niemals magnetisch empfindliche Gegenstände (wie z. B. Kreditkarten oder Speicherkarten) oder elektronische Geräte (wie etwa Computer, MP3-Player) in der Höhe des Geräts liegen, da diese durch die vom Gerät erzeugten elektromagnetischen Felder beschädigt werden können.
• Verwenden Sie das Gerät keinesfalls zum Beheizen des Raums.

• Schalten Sie nach Gebrauch immer die Kochzonen und das Kochfeld wie im vorliegenden Handbuch beschreiben aus (z. B. über die Sensortasten). Verlassen Sie sich nicht darauf, dass die Topferkennungsfunktion die Kochzonen beim Entfernen der Töpfe automatisch ausschaltet.

• Lassen Sie nicht zu, dass Kinder mit dem Gerät speiten oder darauf auf sitzen, stehen oder klettern.

• Bewahren Sie in einem über dem Gerät montierten Schrank keinerlei Antikel auf, die für Kinder von Interesse sind. Kinder können sich beim Klettern auf das Kochfeld schwer verletzen.
• Lassen Sie Kinder im Einsatzbereich des Kochfeldes nicht allein oder unbeaufsichtigt.
• Kinder oder Personen mit einer Behinderung, die deren Befähigung zur Verwendung des Geräts einschränkt, sollenn von einer verantwortungsbewussten und sachkundigen Person in den Gebrauch des Kochfelds eingewiesen werden. Letztere sollte sich vergewissern, dass die erwähnte Personengruppe danach in der Lage ist, das Gerät ohne Gefahr für sich und ihre Umgebung zu verwenden.
• Versuchen Sie nicht, irgendwelche Teile des Geräts zu reparieren oder zu ersetzen, sofern Sie nicht im Handbuch ausdrücklich dazu aufgefordert werden. Alle sonstigen Service-Eingriffe sollenn nur durch einen qualifizierten Techniker erfolgen.
• Verwenden Sie zum Reinigen Ihres Kochfelds keinesfalls einen Dampfreiniger.
• Achten Sie darauf, keine schweren Gegenstände auf Ihr Kochfeld zu stellen oder darauf fallen zu halten.
• Stellen Sie sich unter keinen Umständen auf Ihr Kochfeld.
• Verwenden Sie keine Töppe und Pfaffen mit schartigen Kanten, undziehen Sie Töppe und Pfaffen nicht über die Ceranglas-Oberfläche, da das Glas hierbei verkratzt werden kann.
• Verwenden Sie zum Säubern Ihres Kochfelds keine Topfkratzer oder anderweitige scharfe oder scheuernd wirkende Reinigungsmittel, da diese das Ceranglas verkratzen können.
• Ein beschädigtes Anschlusskabel ist zur Verhütung von Gefahren vom Hersteller, dessen Kundendienstvertreter oder einer Person von vergleichbarer Qualification umgehend zuersetzen.
• Dieses Gerät ist für eine Verwendung in Haushalten und einem ähnlichen Umfeld vorgesehen wie etwas: - Mitarbeiter-Küchenbereiche in Geschäften, Büros und

sonstigen Arbeitsumgebungen;
Bauernhöfe;
- durch Gänge von Hotels, Motels und sonstigen Beherbergungsbetrieben;
- Unterkünfte in Form von Gastezimmern.

• WARNUNG: Das Gerät und dessen zugängliche Teile werden im Gebrauch sehr heiß.
• Achten Sie darauf, die Heizelemente nicht zu berühren.
• Lassen Sie Kinder unter acht Jahren nur unter ständiger Aufsicht an das Gerät.
• Das Gerät kann von Kindern ab acht Jahren sowie Personen mit eingeschrankten physischen, sensorischen oder mentalen Fähigkeiten oder auch Mangel an Erfahrung und Wissen verwendet werden, wenn sie damit beaufsichtigt werden oder in der sicheren Verwendung des Geräts angeleitet worden sind und die mit der Verwendung einhergehenden Gefahren verstanden haben.
• Das Gerät stellt kein Kinderspielzeug dar. Reinigung und Pflege dürfen von Kindern nur unter Aufsicht durchgeführt werden.
• WARNUNG: Das unbeaufsichtigte Erhitzen von Fett oder Öl auf einem Kochfeld ist gefährlich und kann einen Brand verursuchen. Versuchen Sie NIEMALS, einen Brand mit Wasser zu löschen, sondern schalten Sie das Gerät in einem solchen Falle viel mehr ab und ersticken Sie die Flamme beispielsweise mit einem Topfdeckel oder einer Löschdecke.
• WARNUNG: Brandgefahr: Bewahren Sie keine Gegenstände auf der Kochfläche auf.
• Warning: Weist die Oberfläche Risse auf, schalten Sie das Gerät umgehend aus, um bei Kochfeldoberflächen aus Glaskeramik oder einem ähnlichen Material, das zur Isolation von stromfuhrrenden Teilen dient, der Gefahr eines Stromschlags zu entgeben.
  Die Verwendung von Dampfreinigern ist nicht zulässig.
• Das Gerät ist nicht für die Bedienung über einen externen Timer oder ein gesondertes Fernsteuerungssystem vorgesehen.

Herzlichen Glückwunsch zum Kauf Ihres neuen Cerankochfelds.

Nehmen Sie sich die Zeit, die vorliegende Bedienungs- und Einbauanleitung durchzULEsen, um sich mit Einbau und Bedienung vollständig vertraut zu machen. Zum Einbaulesen Sie sich den diesbezüglichen Abschnitt durch.

Lesen Sie sich vor der Verwendung alle Sicherheitschinweise aufmerksam durch und bewahren Sie die vorliegende Bedienungs- und Einbauanleitung stets griffbereit auf.

2. Produktvorstellung

2.1 Ansicht von oben

1. Zone mit max. 1800 W
2. Zone mit max. 1200 W
3. Zone mit max. 1800 W
4. Zone mit max. 1200 W
5. Glasplatte
6. Bedienfeld

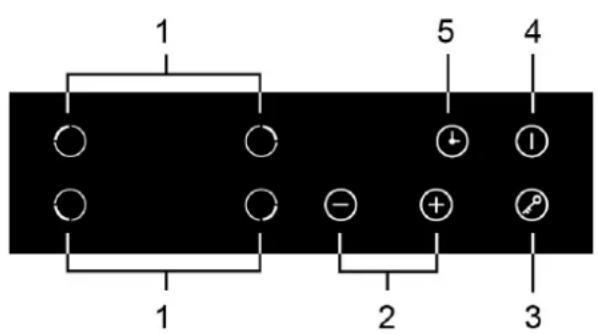

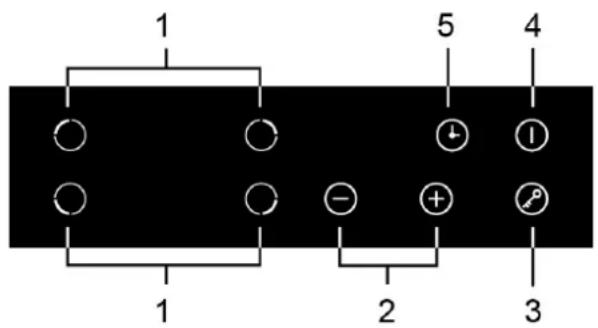

2.2 Bedienfeld

2.3 Produktinformationen

Das mikroprozessorgesteuerte Cerankochfeld wird dank der Widerstandsdrahterwärung, der Mikroprozessorsteuerung und der mehrstufigen Leistungswahl den unterscheidlichsten Anforderungen in der Küche gerecht und stellt die optimale Lösung für moderne Familien dar.

Bei der Gestaltung des Cerankochfelds mit seinem hochwertigen Design standen die Interessen des Kunden im Mittelpunkt. Das sich durch Sicherheit und zuverlüssige Leistung im Betrieb auszeichnende Kochfeld entlastet Sie und versetzt Sie so in die Lage, sich ganz ihren eigenen Interessen zu widmen.

2.4 Funktionsprinzip

Dieses Cerankochfeld Funktioniert mittels unmittelbarer Widerstandsdrahterwärung; die Einstellung der Abgabeleistung erfolgt über Sensortasten.

2.5 Bevor Sie Ihr neues Cerankochfeld verwenden

• Lesen Sie sich die vorliegende Anleitung durch und acht den Sie darin sondern auf den Abschnitt „Sicherheitshinweise".
• Entfernen Sie die auf Ihrem Cerankochfeld möglicherweise noch vorhandene Schutzfolie.

2.6 Technische Daten

Kochfeld	5RE64360
Kochzonen	4 Zonen
Versorgungsspannung	220-240 V~ 50/60 Hz
Anschlussleistung	5500-6600W
Produktabmessungen T×B×H (mm)	590x520x55
EinbaumαBe A×B (mm)	560x490

Die Werte zum Gewicht und zu den Abmessungen stellen ungebährte Angaben dar. Da wir kontinuierlich darum bemuft sind, unsere Produkte weiter zu verbessern, konnen jederzeit und ohne vorherige Ankündigung technische und konstruktive Änderungen erfolgen.

3. Bedienung des Produkts

3.1 Sensortasten

Die Bedienelemente reagieren auf bloße Berührung; davon brauchen Sie also keinerlei Druck auszuuben.
- Verwenden Sie die Kuppen Ihres Fingers, nicht dessen Spitze.
- Jede registrierte Berührung wird mit einem Signalton quittiert.
- Halten Sie die Tasten stets sauber und trocken und achten Sie darauf, dass sie von keinem Gegenstand (zum Beispiel einem Kochgerät oder einem Tuch) verdeckt werden. Bereits ein dünner Wasserfilm führt dazu, dass sich die Tasten nur noch schwer bedienen setzen.

3.2 Wahl des geeigneten Kochgeschirrs

Kein Kochgeschirr mit schartigen Kanten oder gewölbtem Boden verwenden.

Achten Sie daraufuf, dass der Boden Ihres Kochgeschirrs glatt ist, etwa auf der Glasflache stehen und die gleiche Grübe wie die Kochzone aufweist. Das Kochgeschirr ist stets mittig auf die Kochzone zu stellen.

Achten Sie darauf, Töppe und Pfannen stets vom Cerankochfeld zu haben und nicht darauf zu schiben, da das Glas hierbei verkratzt werden können.

3.3 Verwendung des Kochfelds

3.3.1 Zu Beginn des Kochvorgangs

Nach dem Einsatz ertont ein einzelner Signatlon, samentliche Kontrollleuchten leuchten für 1 Sekunde auf, womit angezeigt wird, dass das Cerankochfeld sich nun im Stand-by-Modus befindet.

Berühren Sie die EIN/AUS-Taste ①. In ähnlichen Anzeigen erscheint daraufufhin „-".	1
Stellen Sie ein geeignetes Kochgefäß auf die Kochzone, die Sie verwenden möchten. • Vergewissern Sie sich, dass der Boden des Kochgefäßes und die Oberfläche der Kochzone sauber und trocken sind.	2
Berühren Sie die Taste zur Heizzonenwahl (z. B. Zone 3).	3

Nehmen Sie die Einstellung der Heizleistung über die Tasten ^ oder n + ^ vor.

• Falls Sie innerhalb 1 Minute keine Einstellung der Heizleistung vornehmen, schaltet sich das Cerankochfeld automatisch wieder ab. In einem solchen Falle müssen Sie erneut mit Schritt 1 beginnen.
• Sie können die Einstellung der Heizleistung während des Kochvorgangs jederzeit ändern.
• Durch Gedrückt halten einer dieser Tasten{lssst sich der eingestellte Wert erhöhen bzw. verringern.

3.3.2 Zum Abschluss des Kochvorgangs

Berühren Sie die Taste zur Wahl der Heizzone, die Sie ausschalten möchen. (z. B. Zone 3).
Zum Abschalten des Kochfelds die Leistungsstufe auf „0" absenken oder die Tasten „-“ und „+“ gleichzeitig betätigten.	ODER
Schalten Sie durch Berühren der EIN/AUS-Taste ① das Kochfeld vollständig aus.	1

Vorsicht vor bereits Oberflächen

Ein „H" im jeweiligen Display zeigt an, welche Kochzone für eine Berührung zu heiß ist. Diese Anzeige erlischt, sobald sich die Oberfläche auf eine unbedenkliche Temperatur abgekühlt hat. Dieses Merkmallässt sich auch als Energiesparfungtion nutzen, indem Sie zum Erhitzen weiterer Kochgefäße die noch heiße Platte weiterverwenden.

3.3.3 Sperren der Bedienelemente

Zum Schutz vor einer unbeabsichtigten Verwendung (beisplesiweise durch Kinder, die die Kochzonen versehentlich einschalten), halten sich die Bedienelemente sperren.
- Bei gespernten Bedienelementen sind mit Ausnahme der EIN/AUS-Taste sümttliche Bedienelemente deaktiviert.

Sperrung der Bedienelemente
Berühren Sie das zum Sperren vorgesehene Bedienelement	In der Timer-Anzeige erscheint daraufhin „Lo".
Entsperrung der Bedienelemente
Vergewissern Sie sich, dass das Cerankochfeld eingeschaltet ist. Berühren Sie das zum Sperren vorgesehene Bedienelement , und halten Sie these eine Zeitlang gedrückt.

Solange sich das Kochfeld im Modus „gesperrt" befindet, sind mit Ausnahme der EIN/AUS-Taste ①)samttliche Bedienelemente deaktiviert; im Notfall konnen Sie das Cerankochfeld über die EIN/AUS-Taste ①ausschalten, müssen es dann jedoch beim{nachsten Gebrauch zunachst entsperren.

3.3.4 Steuerung mittels Timer

Der Timer lassst sich in zweierlei Weise verwenden:

a) Einerseits können Sieihn als Kurzzeitmesser nutzen. Dabei erfolgt nach Ablauf der eingestillten Zeit keine Ausschaltung der Kochzonen.
b) Andererseits konnen Sieihn so einstellen, dass nach Ablauf der programmierten Zeit eine oder mehrere Kochzone(n) automatisch ausgeschaltet werden.

Die maximale Zeiteingabe beträgt 99 Minuten.

a) Verwendung des Timers als Kurzzeitmesser

Wenn Sie keine Kochzone wahlen

Vergewissern Sie sich, dass das Cerankochfeld eingeschaltet ist. Hinweis: Sie können den Timer auch ohne Wahl einer Kochzone als Kurzzeitmesser verwenden.	- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Beim Berühren der Taste für den Timer leuchtet in der zugehörigen Anzeige „-” auf.
Nehmen Sie die Einstellung des Timers über die Tasten „-” oder „+” vor. Die Kurzzeitmesser-Anzeige beginnt daraufaufhin zu blinken und erscheint im Timer-Display.	+ - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - + - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → ← → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → ← → ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← → ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → ← → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← → ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → →
Nach Einstellen der Zeit beginnt der Timer sogleich mit dem Countdown. Im Display erscheint die verbleibende Zeit, und die Timer-Anzeige blinkt 5 Sekunden lang.	≥17
Nach Ablauf der eingestallen Zeit ertönt 30 Sekunden lang ein Signalton, und in der Timer-Anzeige erscheint „-".	--

Tipp:
a) Berühren Sie die Tasten „-“ oder „+“ einmal, um den eingestellen Zeitraum um 1 Minute zu verkürben bzw. zu verlangern.
a) Halten Sie die Tasten „-“ oder „+“ gedrückt, um den eingestellten Zeitraum um 10 Minuten zu verkurzen bzw. zu verlangern.
c) Überschreitet die eingestellte Zeit 99 Minuten, schaltet der Timer automatisch wieder auf 0 Minuten zurück.

b) Einstellung des Timers zur automatischen Abschaltung einer oder

mehrerer Kochzonen

Einstellung für eine Kochzone
Berühren Sie die Taste zur Heizzonenwahl.
Beim Berühren der Timer-Taste leuchtet in der zugehörigen Anzeige „10" auf.	10+
Nehmen Sie die Einstellung des Timers über die Tasten „-” oder „+” vor. Die Kurzzeitmesser-Anzeige beginnnt daraufhin zu blinken und erscheint im Timer-Display.	+
Durch gleichzeitige Betätigung der Tasten „-” und „+” lässt sich der Timer abschalten, und in der Minute-Anzeige erscheint daraufhin wieder „--".	→

Nach Einstellen der Zeit beginnt der Timer sogleich mit dem Countdown. Im Display erscheint die verbleibende Zeit, und die Timer-Anzeige blinkt 5 Sekunden lang.

Einstellung des Timers zur automatischen Abschaltung mehrerer Kochzonen

1. Wird diese Funktion bei mehr als einer Heizzone verwendet, entscheid in der Timer-Anzeige immer die jeweils kürzeste Zeiteinstellung.

(Betragt die eingestellte Zeit beispelsweise für Zone 3 10 Minuten und für Zone 4 5 Minuten, wird in der Timer-Anzeige der Wert „5" angezeigt.)

HINWEIS: Der rote Punkt darüber der Leistungsstufenanzeige beginnt zu blinken.

(eingestellt auf 10 Minuten)

(eingestellt auf 5 Minuten)

1. Nach Ablauf dess zweiten Countdowns schaltet sich auch das andere Kochfeld automatisch aus.

Hinweis:

a) Der besoin der Leistungsstufenanzeige leuchtende rote Punkt zeigt die jeweils gewählte Kochzone an.

b) Falls Sie nach der Einstellung des Timers die eingestellte Zeitvorgabe nochmals ändern möchten, müssen Sie wieder bei Schritt 1 beginnen.

3.3.5 Überhitzungsschutz

Ein integrierter Temperatur sensor überwacht die Temperatur im Inneren des Cerankochfelds. Bei einer erkannten Überhitzung wird das Cerankochfeld automatisch abgeschaltet.

3.3.6 Restwärmewarnings

Nachdem das Kochfeld eine Zeitlang betrieben worden ist, verbleibt eine gewisse Restwärme. Der im Display erscheinende Buchstabe „H" warned in einem solchen Falle vor einer Berührung.

3.3.7 Standard-Betriebsdauer

Ein weiteres Sicherheitsmerkmal des Kochfelds stellt die automatische Abschaltung dar. Diese wird immer dann aktiv, wenn Sie vergessen haben, ein Kochfeld auszuschalten. Die Standardzeiträume, nach denen eine automatische Abschaltung erfolgt, gehen aus der nachfolgenden Tabelle hervor:

Leistungsstufe 1 2 3 4 5 6 7 8 9
Standard-Betriebsdauer (Stunden) 8 8	8 4	4 4 2	2 2

4. Empfehlungen zur Verwendung des Kochfelds

Seien Sie beim Erhitzen von Öl und Fett vorsichtig, da diese insbesondere bei der Verwendung von PowerBoost sehr Schnell heißt wird. Bei starker Überhitzung konnen sich Öle und Fette selbst entzünden, wovon eine erhebliche Brandgefahr ausgeht.

4.1 Kochtipps

• Sobald das Gargut zu sieden beginnt, verringern Sie die Temperatureinstellung.
  Durch Verwenden eines Deckels lassst sich die Garzeit verkurzen und Energie sparen, da so die Wärme im Topf verbleibt.
  Durch eine Minimierung der zugesetzten Flüssigkeit bzw. des Fetts lassst sich die Garzeit ebenfalls verkürzen.
• Beginnen Sie den Erhitzungsvorgang mit einem hohen Leistungswert und vermindern Sie die Einstellung, sobald das Gargut durcherhützt ist.

4.1.1 Sieden, Kochen von Reis

Sieden bezeichnet eine Erhitzung auf eine Temperatur unterhalb des Siedepunkts von rund 85^, bei der nur hin und wieder Blasen an die Oberfläche der Kochflüssigkeit aufsteigen. These Garmethode stellt die Grundlage für die Zubereitung kostlicher Suppen und zarter Eintopfgerichte dar, da sich die Aromen voll entfallen konnen, ohne dass die Lebensmittel übergart werden. Auch mit Ei oder Mehl abgebundene Saucen sollenausschließlich unter dem Siedepunkt zubereitet werden.
- Für manche Zubereitungsarten wie das Kochen von Reis nach dem Absorptionsverfahren reicht die niedrigste Einstellung nicht aus. Damit das betreffende Lebensmittel innerhalb der empfohlenen Zeit durchgegart ist, wird eine höhere Einstellung erforderlich.

4.1.2 Braten von Steaks

Um saftige, schmackhafte Steaks zuzubereiten:

1. Nehmen Sie das Fleisch etwa 20 Minuten vor dem Braten aus dem Kühlschrank, damit es Raumtemperatur annehmen kann.
2. Erhitzen Sie eine Bratpfanne mit schwerem Boden.
3. Pinseln Sie beiden Seiten des Steaks mit Öl ein. Träufeln Sie eine keine Menge Öl in die weiß Pfanne und geben Sie anschließend das Fleisch hinein.
4. Wenden Sie das Steak während des Bratens nur einmal. Die erforderliche Dauer zum Braten des Steaks richtet sich nach dessen Dicke sowie dem gewünschten Gargrad. Sie kann zwischen rund 2 und 8 Minuten pro Seite schwanken. Prufen Sie den Gargrad durch Druck auf das Steak: Je fester es sich anfuhl't,esto stärker durchgegart ist es.
5. Lassen Sie das Steak vor dem Servieren ein paar Minuten auf einem warmen Teller ruhen, damit es sich entspannt und zart wird.

4.1.3 Pfannenruhren

1. Wahlen Sie einen für Cerankochflächen geeigneten Wok mit flachem Boden oder eine große Bratpfanne.
2. Halten Sie alle benöttigen Zutaten und Geräte bereit. Das Pfannenruhren muss rasch vonstattengehen. Beim Zubereiten größer Mengen teilen Sie diese auf mehrere Einzelportionen auf.
3. Wärmen Sie die Pfanne kurz vor und geben Sie zwei Esslöfelföl Öl hinein.
4. Fleisch sollenn Sie als erstes zubereiten. Legen Sie es danach zur Seite und halten Sie es warm.
5. Braten Sie das Gemüse unter Ruhren kurz an. Soweit das Gemüse heißt, aber noch knackig ist, schalten Sie die Kochzone auf eine niedrigere Einstellung, geben Sie das Fleisch wieder in die Pfanne

und fugen Sie Ihrhe Sauce hinzu.

1. Ruhren Sie die Zutaten vorsichtig um, damit sichergestellt ist, dass diese durchgegart werden.
2. Servieren Sie das fertige Gericht umgehend.

5. Einstellung der Heizleistung

Die im folgenden genannten Einstellungen stellen lediglich Richtwerte dar. Die genaue Einstellung hangt von verschiedenen Faktoren ab wie Ihrrem Kochgeschirr und der zubereiteten Menge. Ermitteltn Sie auf experimentellem Wege den am besten geeigneten Einstellwert.

Einstellung der Heizleistung	Eignung
1 - 2	Behutsames Erwärmen kleiner LebensmittelmengenSchmelzen von Schokolade, Butter und Lebensmitteln, die rasch anbrennenSanftes SiedenLangsames Erhitzen
3 - 4	AufwärmenRasches SiedenKochen von Reis
5 - 6	Pfannkuchen
7 - 8	AndünstenKochen von Nudeln
9	PfannenrückrenAnbratenKochen von SuppenKochen von Wasser

6. Reinigung und Pflege

Was?	Wie?	Wichtig!
Alltägliche Verunreinigungen auf dem Glas (Fingerabrücke, Flecken, Speisereste und -spritzer oder übergekochtene, nicht zuckrige Lebensmittel auf dem Glas)	1. Schalten Sie die Spannungsvorsorgung des Kochfelds ab. 2. Geben Sie Kochfeldreiniger auf das noch warme (jedoch nicht mehr heiße!) Glas. 3. Wischen Sie die Verunreinigungen ab und trocknen Sie mit einem sauberen Geschirrtuch oder mit Kuchenpapier nach. 4. Schalten Sie die Spannungsvorsorgung des Kochfelds wieder ein.	Beim Aussalten der Spannungsvorsorgung des Kochfelds erlischt bzw die Anzeige „heiße Oberflächen", die Kochzone kann jeder noch immer heiß sein! Gehen Sie daher äußert behutsam vor. Topfkratzer für starke Verunreinigungen vermögen ebenso wie manche Scheuerschwämme aus Nylon und scharfe oder scheinrend wirkende Reinigungsmittel das Glas zu zerkratzen. Prüfen Sie stets anhand der Beschreibung von dessen Eigenschaften die Eignung des betreffenden Produkts für Ihr Kochfeld, ehe Sie这点es einsetzen. Belassen Sie niemals Reinigungsrückstände auf dem Kochfeld, da das Glas hierdurch fleckig werden kann.
Übergekochtete, geschmolzene und freiBe zuckrige Verunreinigungen auf dem Glas.	Beseitigen Sie diese unverzüglich mit einem Pfannenwender, Spatel oder einem geeigneten Ceranfeldschaber. Achten Sie bereits jedoch auf möglicherweise noch freiBe Kochflächen: 1. Schalten Sie das Kochfeld aus. 2. Halten Sie den Ceranfeldschaber oder das Kochutensil in einem Winkel von 30° und kratzen Sie die Verunreinigung in Richtung eines kühlen Bereichs des Kochfelds weg. 3. Nehmen Sie die Verunreinigung mit Kuchenpapier oder einem Geschirrtuch auf. 4. Gehen Sie wie in den Schritten 2 bis 4 zu „Alltägliche Verunreinigungen auf dem Glas" beschrieben vor.	Flecken durch geschmolzene, übergekochtete und zuckrige Speisen sind so rasch wie möglich zu beseitigen. Lösst man sie auf dem Glas abkühlen, halten sie sich nur muhsam wieder entfernen und können die Glasoberfläche unter Umständen sareg dauerhaft beschädigen. Schnittverletzungsgefahr: Beim Entfernen der Schutzabdeckung wird die messerscharfe Klinge des Schabers freigelegt. Verwenden Sie den Schaber mit größter Sorgfait und achtEN Sie daraufauf,ihn stets sicher außerhalb der Reichweite von Kindern aufzubewahren.
Verunreinigungen auf den Sensorlasten	1. Schalten Sie die Spannungsvorsorgung des Kochfelds ab. 2. Nehmen Sie die Verunreinigung auf. 3. Wischen Sie das Feld mit den Sensorlasten mit einem sauberen feuchten Schwamm oder Tuch ab. 4. Wischen Sie den Bereich mit Kuchenpapier vollständig trocken. 5. Schalten Sie die Spannungsvorsorgung des Kochfelds wieder ein.	Das Kochfeld gibt unter Umstandenden einen Signatlon aus und schaltet sich aus, und möglicherweise Funktionieren die Sensorlasten nicht, solange sie mit Flüssigkeit bedeckt sind. Achten Sie daraufauf, vor dem Wiedereinschalten des Kochfelds den Sensorlastenbereich trockenzuwischen.

7. Hinweise und Empfehlungen

Problem	Mögliche Ursachen	Abhilfe
Das Kochfeld lässt sich nicht einschalten.	Keine Spannungsversorgung.	Vergewissern Sie sich, dass das Cerankochfeld ans Stromnetz angeschlossen und eingeschaltet ist. Prüfen Sie, ob in Ihr hem Haushalt oder Wohngebiet ein Stromausfall vorliegt. Besteht das Problem fort, auch nachdem Sie diese Prüfungen vorgenommen haben, wenden Sie sich an einen qualifizierten Techniker.
Die Sensortasten reagieren nicht.	Die Bedienelemente sind gesPERT.	Entsperren Sie die Bedienelemente. Eine Anleitung hierzu finden Sie im Abschnitt „Verwenden Ihr's Cerankochfelds".
Die Sensortasten halten sich nur schwer bedieren.	Mölicherweise befindet sich ein dünner Wasserfilm auf den Tasten, oder Sie versuchen, diese mit der Fingerspitze zu bedieren.	Vergewissern Sie sich, dass der Sensortastenbereich trocken ist und Sie zum Bedieren der Tasten die Fingerkuppe verwenden.
Das Glas ist zerkratzt.	Scharfkantiges Kochgeschirr.	Kochgeschirr mit ebenem und glattem Boden verwenden. Vgl. „Wahl des geeigneten Kochgeschirrs".
	Verwendung ungeeigneter, scheuernd wirkender Topfkratzer oder Reinigungsmittel.	Vgl. „Reinigung und Pflege".
Manche Kochgebung malchen knisternde oder klickende Geräutsche.	Die Ursache hierfür kann in der Konstruktion Ihres Kochgeschirrs liegen (unterschiedlich schwingende Schichten aus verschiedene Metalten).	Dies ist bei Kochgeschirr normal und stellt keinen Hinweis auf einen Mangel dar.

8. Einbau

8.1 Wahl des Einbauzubehörns

Schneiden Sie die Arbeitsfläche entsprechend den in der Zeichnung dargestilten Maßen aus.

Zum Zwecke des Einbau und der Verwendung ist rund um den Ausschnitt ein Zwischenraum von mindestens 5 cm einzuhalten.

Achten Sie daraufuf, dass die Dicke der Arbeitsfläche mindestens 30mm beträgt. Zur Vermeidung eines Stromschlags und großerer Verformungen infolge der vom weiß Kochfeld ausgehenden

Wärmeabstrahlung wahlen Sie ausschließlich nichtleitendes und hitzebeständiges Arbeitsflächenmaterial (Holz und ähnliche faserige oder hygroskopische Werkstoffe)dürfen nur in imprägnierter Form als Arbeitsflächenmaterial verwendet werden). Wie nachfolgend dargestellt:

Hinweis: Der Sicherheitsabstand zwischen den Seiten des Kochfelds und den Innenseiten der Arbeitsplatte sollen mindestens 3mm betragen.

L W E F H D A B X P R
590mm	520mm	560mm	490mm	Mind. 50mm	Mind. 51mm	594(+1/0)mm	524(+1-0)mm	Mind. 50mm	5,5mm	7mm

Achten Sie unter allen Umständen darauf, dass das Cerankochfeld jederzeit gut beluftet ist und Luftinund -auslass nicht verspersrt sind. Vergewissern Sie sich, dass das Cerankochfeld sich in einem störungsfrei Betriebszustand befindet. Wie nachfolgend dargestellt:

Hinweis: Zwischen dem Gerät und einer oberhalbangebrachten Dunstabzugshaube muss der vom Haubenhersteller angebende Sicherheitsabstand eingehalten werden.itte beachten Sie die Hinweise des Haubenherstellers.

A (mm)	B (mm)	C (mm)	D	E
mit dem Haubenhersteller prüfen	mind. 50	mind. 20	Luteinlass	Luftauslass 5 mm

WARNING: für ausreichende Luftung sorgen

Achten Sie daraufuf, dass das Cerankochfeld jederzeit gut beluftet ist und Luftin- und -auslass nicht verspersrt sind. Um eine versehentliche Berührung mit dem bereits Boden des Kochfelds oder einen unerwarteten Stromschlag bei der Nutzung zu vermeiden, ist es erforderlich, in mindestens 10 mm Abstand zum Boden des Kochfelds einen Einsatz via Schrauben zu befestigen.

Über die Außenseite des Kochfelds sind Luftungsöffnungen verteilt. Diese dürfen nach dem Einsetzen des Kochfelds KEINESFALLS von der Arbeitsplatte versperrt werden.

• Beachten Sie, dass der zum Verbinden von Holz oder Kunststoff in Ihr dem Möbel verwendete Klebstoff Temperaturen von mindestens 150^ standhalten muss, da sonst die Gefahr besteht, dass sich die Schichten voneinander losen.
• Die Rückwand muss dazu wie die angrenzenden und umgebenden Oberflächen Temperaturen von 90^ widerstehen.

8.2 Vor dem Positionieren der Befestigungswinkel

Legen Sie die Einheit auf eine stabile, gerade Oberfläche (nutzen Sie die Verpackung). Üben Sie keine Gewalt auf die aus dem Kochfeld hersausragenden Bedienelemente aus.

Befestigen Sie das Kochfeld auf der Arbeitsfläche, indem Sie nach dem Einbau vier Winkel am Boden des Kochfelds festschrauben (vgl. Abbildung).

A B C D
Schraube	Winkel	Bohrung	Basis

Bei der Positionierung der Befestigungswinkel sind die entsprechenden Dicken der Arbeitsfläche zu berücksichtigten.

Unter keinen Umständen darauf der Befestigungswinkel nach dem Einbau die Innenseiten der Arbeitsplatte berühren (vgl. Abbildung).

8.3 Vorsichtsmaßregeln

1. Das Cerankochfeldarf nur von Fachpersonal oder qualifizierten Technikern eingebaut werden.Wir raten davon ab, den Einbau selbst durchzufahren.
2. Die Montage des Kochfelds darf nicht auf Kuhl- und Gefriergeräten, Geschirrspulmaschinen und Wäschetrocknern erfolgen.
3. Zur Steigerung der Zuverlüssigkeit sollte das Cerankochfeld so montiert werden, dass eine gute Wärmeabstrahlung gewährleistet ist.
4. Die Wand und die Einrichtungsgegenstände im Wärmestrahlungsbereich über der Arbeitsfläche mussen ausreichend hitzebestandig sein.
5. Zur Vermeidung von Schäden mussen die Zwischenschicht und der verwendete Klebstoff hitzebestandig sein.
6. Die Verwendung von Dampfreinigern ist nicht zulässig.

8.4 Anschließlich des Kochfelds an die Netzspannungsversorgung

Der Anschluss an die Netzspannungsversorgung sollte nach den betreffenden Normen oder über einen einpoligen Schutzschalter erfolgen. Das Anschlussverfahren ist nachfolgend dargestellt.

1. Zur Vermeidung von Unfallen sollte ein erforderlicher Austausch eines beschädigten Netzkabels durch einen Kundendiensttechniker erfolgen, da dieser über das dazu benötigte Werkzeug verfügbar.
2. Wird das Gerät auf direktem Wege an die Netzspannungsversorgung angeschlossen, ist ein allpoliger Schutzschalter mit einem Mindestabstand von 3 mm zwischen den Kontakten einzufugen.
3. Der Installateur hat sich zu vergewissern, dass der elektrische Anschluss korrekt vorgenommen wurde und den Sicherheitsbestimmungen entspricht.
4. Das Kabelarfeder geknicht noch gequetscht werden.
5. Das Kabel ist einer regelmäßigen Prüfung zu unterziehen und damit erforderlichenfalls ausschließlich von einer entsprechend qualifizierten Person ersetzt werden.

Die Unterseite und das Netzkabel des Kochfelds sind nach dem Einbau nicht zugänglich.

ENTSORGUNG: Das Gerätarf nicht über den Hausmull entsorgt werden, sondern ist einer gesonderten Aufbereitung zuzuführen.

Dieses Gerät ist mit Kennzeichnungen nach der EU-Richtlinie 2012/19/EU über Elektround Elektronik-Altgeräte (WEEE) versehen. Indem Sie eine sachgemäß Entsorgung bisher, tragen Sie dazu bei, andernfalls drohenden Schaden für die Umwelt und die menschliche Gesundheit abzuwenden.

Das auf dem Produkt angebrachte Symbol weist daraufhin, dass diesen nicht über den normalen Hausmüll entsorgt werden darf. Vielmehr ist es zum Recycling der elektrische und elektronischen Bestandteile bei einem Wertstoffhof abzugeben.

Dieses Gerät muss gesondert entsorgt werden. Für weitere Informationen zu Verwertung, Rückgewinnung und Recycling des Produkts wenden Sie sich an ihre Gemeindevertretung, Ihr Hausmüllentsorgungsunternehmen oder den Handler, bei dem Sie das Gerät gekauft haben.

Für{nahere Informationen zu Verwertung, Rückgewinnung und Recycling des Produktswenden Sie sich an ihre Stadtverwaltung, Ihr Hausmullentsorgungsunternehmen oder den Handler, bei dem Sie das Gerät gekauft haben.

Content

1. Foreword 1

2. Introduktion tillprodukten 6

2.1 Vy fran oven 6
2.2 Manoverpanel 6
2.3 Produktinformation 6
2.4Funktionsprincip 6
2.5 Innan du anvander dinnya keramikhall 7
2.6 Tekniska specificationer 7

3. Anvandaprodukten 7

3.1 Touchreglage 7
3.2 Valj ratt kokkärl. 7

3.3 Anvandning 8

2. Introduktion tillprodukten

2.1 Vy fran oven

1. Kokzon effekt max. 1800 W
2. Kokzon effekt max. 1200 W
3. Kokzon effekt max. 1800 W
4. Kokzon effekt max. 1200 W
5. Glasskiva
6. Manoverpanel

2.2 Manoverpanel

2.4 Funktionsprincip

www.blaupunkt-einbaugeraete.com

0080032289000

Deutschland

[e-mail]

Österreich

[e-mail]

Niederlande

[e-mail]

Belgien

[e-mail]

Schweden

[e-mail]

Frankreich

[e-mail]

Luxemburg

[e-mail]

Schweiz

[e-mail]

Italian

[e-mail]

Spanien

[e-mail]

Kroatien

[e-mail]

Slowenien

[e-mail]

Großbritannien

[e-mail]
