MANUALE UTENTE 5RE64360 BLAUPUNKT

1.1 Avverenze di sicurezza 1
1.2 Installazione 1

1.2.1 Pericolo di scossa elettrica 1
1.2.2 Pericolo di taglio 1
1.2.3 Importantiistruzioni di sicurezza 1

1.3 Funzionamento e manutenzione 2

1.3.1 Pericolo di scossa elettrica 2
1.3.2 Rischi per la salute 2
1.3.3 Rischi provocati alla superficie bollente 2
1.3.4 Pericolo di taglio 3
1.3.5 Importanti istruzioni di sicurezza 3

2. Presentazione del prodotto 6

2.1 Vista dall'alto 6
2.2 Pannello di controllo 6
2.3 Informazioni sul prodotto 6
2.4 Principio di funzionamento 6
2.5 Prima di utilizzato il vostro nuovo piano di cottura in ceramica 7
2.6 Specifiche tecniche 7

3. Funzionamento del prodotto 7

3.1 Comandi a sfioramento 7
3.2 Scelta delle stoviglie idonee 8

3.3 Utilizzo del piano di cottura 8

3.3.1 Inizio della cottura 8
3.3.2 Termine della cottura 9
3.3.3 Blocco dei comandi 9
3.3.4 Comando timer 10
3.3.5 Protezione della sovratemperatura 12
3.3.6 Avverenza relativa al calorie residuo 12
3.3.7 Tempi di funzionamento predefiniti 12

4. Linee guida di cottura 12

4.1 Consigli per la cottura 12

4.1.1 Sobbollimento, cottura del riso 13
4.1.2 Cottura della carne a fuoco vivo 13
4.1.3 Cottura dei cibi saltati in padella 13

5. Impostazioni della temperatura 13

6. Manutenzione e pulizia 14

7. Consigli e suggerimenti 15

8. Installazione 16

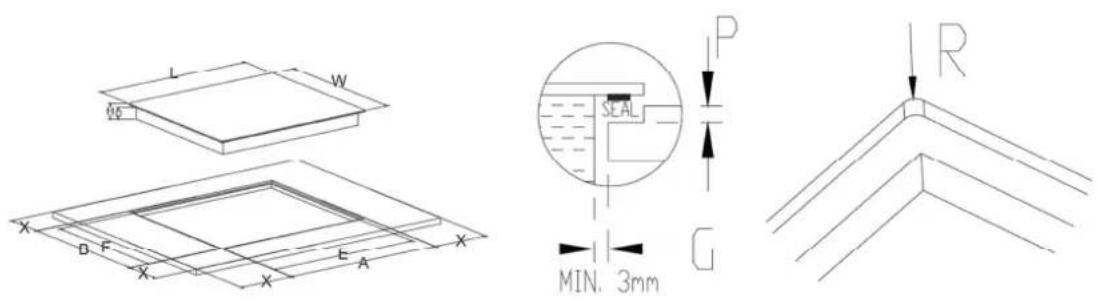

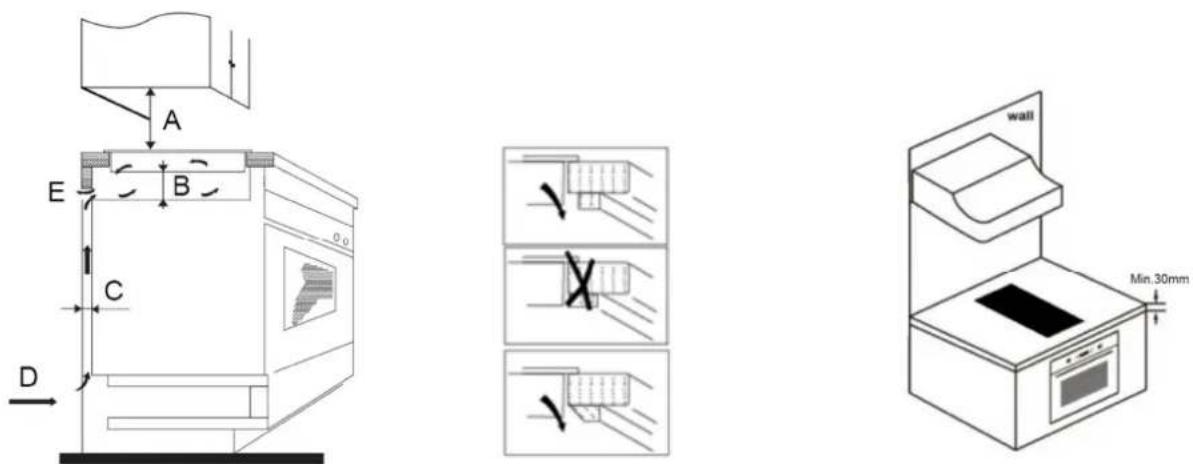

8.1 Sezione dell'attrezzatura di installmente 16

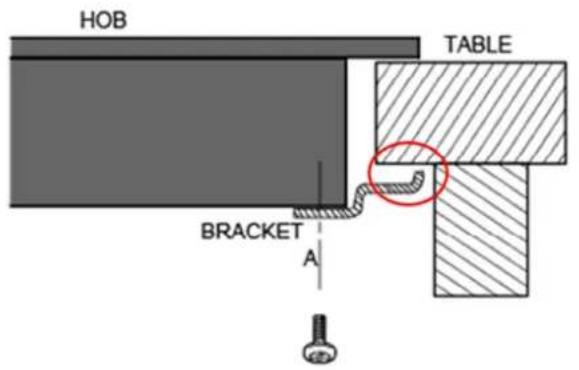

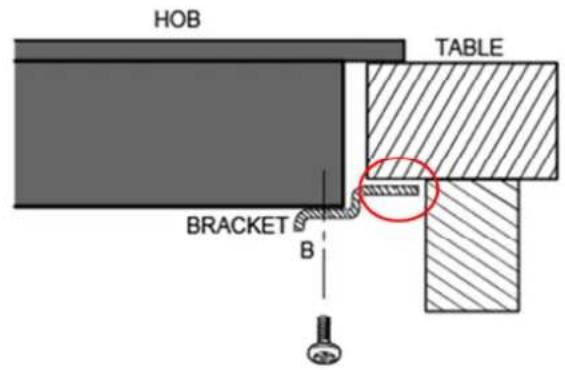

8.2 Prima di montare le staffe di fissaggio 17
8.3 Avertimenti 18

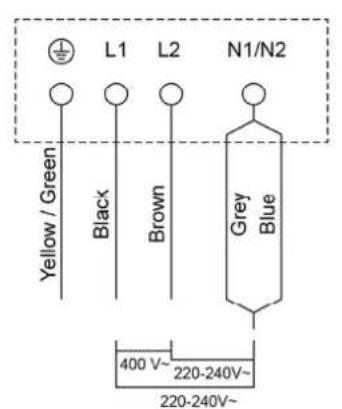

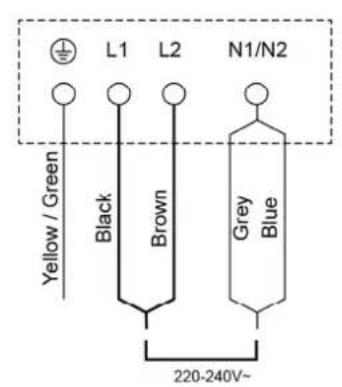

8.4 Collegamento del piano di cottura all'alimentazione di rete 18

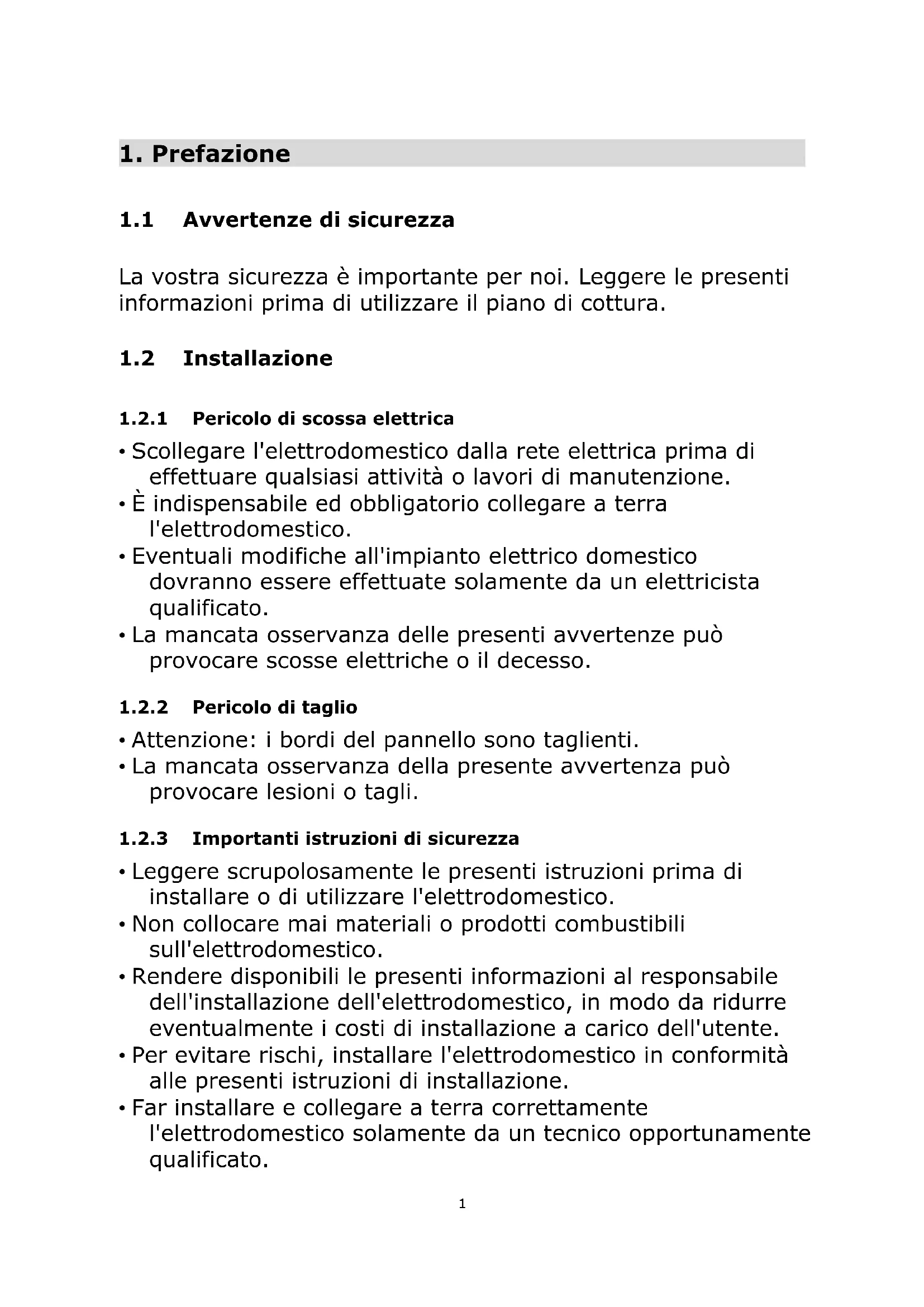

1. Prefazione

1.1 Avverenze di sicurezza

La vostra sicurezza è importante per nei. Leggere le presenti informazioni prima di utilizzato il piano di cottura.

1.2 Installazione

1.2.1 Pericolo di scossa elettrica

• Scollegare l'elettrodomestico alla rete elettrica prima di effettuare qualsiasi attività o lavori di manutenzione.
• É indispensableie ed obbligatorio collagenare a terra l'elettrodomestico.
• Eventuali modifiche all'impianto elettrico domestico dovranno essere effettuate solamente da un elettricista qualificato.
• La mancata osservanza delle presenti avvertenze più provocare scosse elettriche o il decreso.

1.2.2 Pericolo di taglio

• Attenzione: i bordi del pannello sono taglienti.
• La mancata osservanza della presente avvertenza può provocare lesioni o tagli.

1.2.3 Importanti istruzioni di sicurezza

• Leggere scrupolosamente le presenti istruzioni prima di installare o di utilizzato l'elettrodomestico.
• Non collocare mai materiali o prodotti combustibili sull'elettrodomestico.
• Renderere disponibili le presenti informazioni al responsabile dell'infallazione dell'elettrodomestico, in modo da ridurre eventualmente i costi di installmenta a carico dell'utente.
• Per evitare rischi, installare l'elettrodomestico in conformità alle presenti istruzioni di INSTALLazione.

• Far installare e collegare a terra correttamente l'elettrodomestico solamente da un technique opportunamente qualificato.

• Collegare l'elettrodomestico ad un impianto elettrico provvisto di sezonatore che garantisce il completo scollegamento alla rete elettrica.

• La mancata installazione corretta dell'elettrodomestico potrebbe far decadere la garanzia o eventuali richieste di risarcimento.

1.3 Funzionamento e manutenzione

1.3.1 Pericolo di scossa elettrica

• Non cuocere cibi su di un piano di cottura rotto o fessurato. Se la superficie del piano di cottura è rottà o fessurata, spegnere immediatamente l'elettrodomestico rimuovendo il fusabile, e contattare un technician qualificato.
• Prima di eventuali lavori di manutenzione, spegnere il piano di cottura rimuovendo il fusibile.
• La mancata osservanza delle presenti avvertenze più provocare scosse elettriche o il decreso.

1.3.2 Rischi per la salute

• L'elettrodomestico è conforme alle norme di compatibilità elettromagnetica.
• Ciononostante i portatori di pacemaker o di altri tipi di impianto (come le pompe insuliniche) dovranno consultare il proprio medico di fiducia o il produttore dell'impianto prima di utilizzato l'elettrodomestico, in modo da sincerarsi che l'impianto non venga pregiudicato dal campo elettromagnetico.
• La mancata osservanza delle presenti avvertenze più provocare il decreso.

1.3.3 Rischi provocati alla superficie bollente

• Durante l'uso, le parti accessibili dell'elettrodomestico divertano molto calde e possono provocare uszioni.

• Evitare il contatto del piano in vetroceramica con il corpo, gli indumenti o altri oggetti diversi da stoviglia adatte finché la superficie del piano non si è raffreddata a sufficienza.
  Non' appoggiare sulla superficie del piano di cottura oggetti metallici, quali coltelli, forchette, cucchiai e coperchi, in quanto possono scaldarsi notevolmente

• Tenere lontano alla portata dei bambini.

• I manici dei tegami possono divertare bollenti. Sincerarsi che questi non si trovino sopra altre zone di cottura in funzionamento. Tenere i manici lontano alla portata dei bambini.
• La mancata osservanza delle presenti avvertenze più provocare usstioni e scottature.

1.3.4 Pericolo di taglio

• La lama del raschietto per il piano di cottura è molto tagliente ed è esposta quando la copertura di sicurezza è retratta. Utilizzato il raschietto con estrema attenzione e riporlo sempre in un luogo sicuro, lontano alla portata dei bambini.
• La mancata osservanza della presente avvertenza può provocare lesioni o tagli.

1.3.5 Importantiistruzioni di sicurezza

• Non lasciare mai l'elettrodomestico incustodito durante l'uso. Il traboccamento genera fumo e la fuoriuscita di sostanze untuose che possono incendiarsi.
• Non utilizzato mai l'elettrodomestico come un piano di lavoro o di deposito.
• Non lasciare mai oggetti od utensili sull'elettrodomestico.
• Non appoggiare o lasciare oggetti magnetizzabili (ad es. carte di credito, memory card) o dispositivi elettronici (ad es. computer,lettori MP3) accanto all'elettrodomestico,in quanto il loro funzionamento cui assere pregiudicato dal Campo elettromagnetico generato dal piano di cottura.
• Non utilizzato mai l'elettrodomestico per riscaldare il locale.
• Dopo l'uso spegnere sempre le zone e il piano di cottura come descritto nel presente manuale (cchio è utilizzato i comandi a sfioramento). Non fareccessivamente affidavitamento sulla funzione di rilevamento delle stoviglia per spegnere le zone di cottura nel momento in cui si tolgono le pentole dal piano.
• Non lasciare che i bambini giochino con l'elettrodomestico o si siedano, salgano o si arrampichino su diesso.

• Non conservare oggetti per bambini nei pensili al di sopra dell'elettrodomestico. I bambini che si arrampicano sul piano di cottura possono essere esposti a lesioni gravi.

• Non lasciare i bambini soli o non sorvegliati nella zona in cui si utilizza l'elettrodomestico.

• I bambini o le persona con disabilità e limitazioni ad utilizzare l'elettrodomestico dovranno essere istruiti nell'uso dello stesso da una persona responsabile e competente, il quale dovrà sincerarsi che detti bambini o dette persone possano utilizzato l'elettrodomestico perché arrecare pericolò a se stessi o all'area circostante.
• Non riparare né sostituire i componenti dell'elettrodomestico, a meno che ciò non sia espessamente consigliato nel manuale. Tutti gli altri lavori di assistenza dovranno essere effettuati da un technician补水ificato.
• Non utilizzato un pulitore a vapore per pulire il piano di cottura.
• Non appoggiare o far cadere oggetti pesanti sul piano di cottura.
• Non salire sul piano di cottura.
• Non utilizzato pentole dai bordi rovinati, né trascinarle sulla superficie in vetroceramica, in quanto queste posso sono graffiarla.
• Non utilizzato pagliette o altri detergenti aggressivi e abrasivi per pulire il piano di cottura, in quantoamenti possono graffiare la vetroceramica.
• Se il cavo di alimentazione è danneggiato, farlo sostituire dal produttore, da un incaricato dell'assistenza o da persone alla qualifica simile in modo da evitare rischi.
• L'elettrodomestico è inteso per essere utilizzato in ambienti domestici e in applicazioni simili, quali: -zone di cottura di negozi, uffici e altri ambienti di lavoro; -fattorie; -zone di cottura per gli ospiti in hotel, motel ed altre strutture residenziali; -bed and breakfast.
• AVVERTENZA: durante l'uso, l'elettrodomestico e le relative parti accessibili divertano molto caldi.
• Evitare di toccare gli elementi riscaldanti.
• Tenere lontani i bambini di età inferioreagli 8 anni, a meno che non siano costamente sorvegliati.
• L'elettrodomestico più essere utilizzato dai bambini di età superioreagli 8 anni e dalle persone con capacità fisiche, sensoriali o psichiche limitate oppure privé di esperienza e/o conoscenze, a meno che non vengano sorvegliate da una

persona responsableile della loro sicurezza o istruite su come utilizzare l'apparecchio in sicurezza e comprehendano i relativi rischi.

• Non far giocare i bambini con l'apparecchio. Non far effettuare la pulizia e la manutenzione a cura dell'utente dai bambinienza che siano sorvegliati.
• AVVERTENZA: la cottura non sorvegliata con grassi od oli sul piano di cottura può essere pericolosa e provocare incendi. NON tentare MAI di spegnere un incendio con acqua, pensi spegnere dapprima l'elettrodomestico e poi coprire le fiamme, ad esempio con un coperchio o una coperta antincendio.
• AVVERTENZA: pericolodi incendio: non conservare oggetti sulle superfici di cottura.
• Avvertenza: se la superficie è fessurata, spagnere l'elettrodomestico onde evitare la possibilità di una scossa elettrica, in quanto le superfici del piano di cottura, in vetroceramica o in materiali simili, protegono i componenti molto tensione
• Nonutilizzare un pulitore a vapore.
• L'electrodomestico non è inteso per funzionare mediante un timer esterno o un sistema di controllo remoto separato.

Ci congratuliamo con voi per l'acquisto del vostro nuovo piano di cottura in ceramica.

Vi consigliamo di prendervi il tempo necessario per leggere il presente manuale di istruzioni / installment, in modo da comprendere pienamente come installarlo correttamente ed utilizzato. Per l'installazione vi preghiamo di leggere il paragrafo dedicato.

Leggere attendamente tutte le istruzioni di sicurezza prima dell'uso, e conservare il presente manuale di istruzioni / installment per futura consulazione.

2. Presentazione del prodotto

2.1 Vista dall'alto

1. Zona con potenza max. di 1800 W
2. Zona con potenza max. di 1200 W
3. Zona con potenza max. di 1800 W
4. Zona con potenza max. di 1200 W
5. Piano in vetro
6. Pannello di controllo

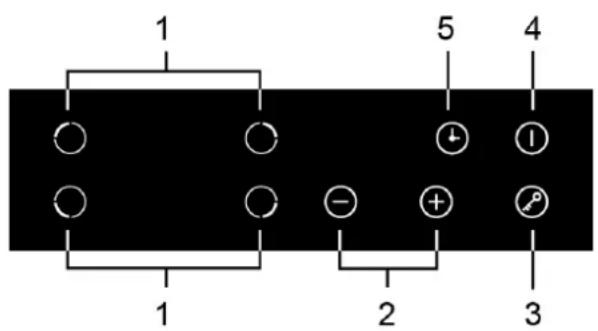

2.2 Pannello di controllo

1. Comandi di selezione della zona di cottura
2. Comando di regolazione della potenza / del timer
3. Comando di blocco dei comandi
4. Comando ON/OFF
5. Comando per timer

2.3 Informazioni sul prodotto

Il piano di cottura in ceramicica comandato da microcomputer è in grado di soddisfare diverse esigenze grazie al riscaldamento a resistenza, ai comandi gestiti da microcomputer e alla selezione multipotenza, e rappresenta così la scelta ideale delle famiglie moderne.

Il design del piano di cottura in ceramica è di alla qualità per soddisfare le diverse esigenze degli utenti.

Il piano di cottura funzione in maniera sicura e affidabile, rendendo così la vostra vita confortevole e permettendovi di godere appieno dei piaceri della vita.

2.4 Principio di funzionamento

Il piano di cottura in ceramica funzione mediante riscaldamento a resistenza, e regola la potenza di uscita grazie ad un apposto regolatore con comandi a sfioramento.

2.5 Prima di utilizzato il vostro nuovo piano di cottura in ceramicica

Leggere la presente guida, prestando particolare attenzione al paragrafo 'Avvertenze di sicurezza'.
Rimuovere la pellicola protettiva eventualmente ancora presente sul piano di cottura in ceramica.

2.6 Specifiche tecniche

Piano di cottura	5RE64360
Zone di cottura	4 zone
Tensione di alimentazione	220-240 V~ 50/60 Hz
Potenza elettrica installata	5500-6600W
Dimensioni ProfxLargh×Alt (mm)	590x520x55
Dimensioni di incasso A×B (mm)	560x490

Pesi e misure sono approssativi. Al fine di migliorare costamente i nostri prodotti, ci riserviamo il diritto di modificare le loro specifiche e il loro design perché preavviso.

3. Funzionamento del prodotto

3.1 Comandi a sfioramento

I comandi si attivano non appena li si sfiora, per cui non è necessario esercitare pressione.
- Utilizzare il polpastrello, non la punta del dito.
- Ogni volta che si sfiora un comando, risuona un segnale acustico.
- Sincerarsi che i comandi siano sempre puliti e asciutti, e che non siano coperti da eventuali oggetti (ad es. utensili o strofinacci). Persino un sottile strato d'acqua cui pregiudicare il funzionamento dei comandi.

3.2 Scelta delle stoviglie idonee

Nonutilizzare stoviglie dai bordirovinati o con il fondo curvo.

Sincerarsi che il fondo della pentola sia liscio e piano in modo da posarsi uniformmente sul piano in vetro, e che sua stessa misura della zona di cottura. Collocare la pentola sempre al centro della zona di cottura.

Per togliere la pentola, sollevarla sempre dal piano di cottura in ceramica perché farla scivolare, in modo da non graffiare il vetro.

3.3 Utilizzo del piano di cottura

3.3.1 Inizio della cottura

Dopo aver acceso il piano di cottura in ceramica, il cicalino risuona una volta, tutte le spie si accendono per un secondo e poi si spengono,indicando che l'elettrodomestico si è portato in modalità standby.

S Fiorare il dato ON/OFF Tutte le spie indicano “-”
Collocare una pentola idonea sulla zona di cottura che si desidera utilizzato. • Sincerarii che il fondo della pentola e che la superficie della zona di cottura siano puliti e asciutti.
Sfiorare il dato di selezione della zona di cottura (ad es. zona n. 3).
Selezionare il livello di temperature sfiorando i dati " - " o "+" . • Se non si imposta il livello di temperature nel giro di 1 minuto, il piano di cottura in ceramica si spegnerà automaticamente. Si dovrà quando iniziare nuovamente alla fase 1. • è possibile modificare il livello di temperature in agli giorni durante la cottura. • Sfiorando a lungo uno di questi pulsanti, sarebbe modificare il valore augmentandolo o diminuendolo.

3.3.2 Termine della cottura

Sfiorare il dato di selezione della zona di cottura che si intende spegnere (ad es. zona n. 3).
Spegnere la zona di cottura portando il valore su " 0 ", oppure s Fiorando insieme i dati " - " e "+" .
Spegnere l'intero piano di cottura s Fiorando il dato ON/OFF .

Attenzione: superfici bollenti

"H" indica quale zona di cottura non toccare perché boliente. L'indicazione scompare non appena la superficie si raffredda ad una temperatura di sicurezza. Puo又能 essere utilizzata come funzione di risparmio energetico se si vuole cuocere altri cibi sfruttando il piano di cottura alla caldo.

3.3.3 Blocco dei comandi

I comandi possono essere bloccati per impedirne l'utilizzo involontario (ad esempio da parte dei

bambini che attivano accidentally le zone di cottura).

• Quando la funzione di blocco è attiva tutti i comandi sono disattivati tranne ON/OFF.

Per bloccare i comandi
Sfiorare il lavoro di blocco	di display del timer indica "Lo".
Per sbloccare i comandi
Sincerarsi che il piano di cottura in ceramicica sia acceso Sfiorare a lungo il lavoro di blocco

Quando il piano di cottura è in modalità di blocco, tutti i comandi sono disabilitati tranne ON/OFF ①, in caso di emergenza è sempre possibile spagnere il piano di cottura in ceramica con il dato on/Off ① per sbloccare poi i comandi nella fase successiva.

3.3.4 Comando timer

possibleutilizzareil timerinduedomiodiversi:

a) come contaminuti. In quello caso il timer non spegne le zone di cottura alla scadenza del tempo impostato.
b) É possibile impostarlo per spegnere una o più zone di cottura alla scadenza del tempo impostato.

• Sul timer è possibile impostare un massimo di 99 minuti

a) Utilizzo del timer come contaminuti

Se non sono state selezionate zone di cottura

Sincerarsi che il piano di cottura sia accesso. Nota: è possibile utilizzato il contaminutianche nella selezione le zone di cottura.	- - -
Sfiorare il dato del timer, il display del timer indica "--".
Regolare l'impostazione del timer sfiorando i dati sformando i dati "--" o "+" . Il display del contaminuti inizia a lampeggiare e quella il tempo impostato.	+
Sfiorando insieme "-" e "+" la funzione del timer viene annullata, e sul display compare "--".	→ ⇒ ←
Il conta alla rovescia inizia non appena viene impostato il tempo. Il display indica il tempo rimanente e lampeggia per 5 secondi.	17
Il cicalino risuona per 30 secondi, e sul display del timer compare “---” al terme del tempo impostato.	--

Consiglio:

a) Sfiorare una volta il dato "一 "一"O+" del timer per aumentare o diminuire il tempo di 1 minuto.
b) Sfiorare a lungo il dato - - ^ 一 + ^ 一 del timer per augmentare o diminuire il tempo di 10 minuti.
c) Se il tempo impostato supra i 99 minuti, il timer ritornera automaticamente a 0 minuti.

b) Impostazione del timer per spegnere una o più zone di cottura

Impostazione di una zona
Sfiorare il dato di selezione della zona di cottura.
Sfiorare il dato del timer, il display del timer indica "10".
Regolare l'impostazione del timer sfiorando i dati sforando "-" o "+" . I display del contaminuti inizia a lampeggiare e quella il tempo impostato.
Sfiorando insieme "-" e "+" la funzione del timer viene annullata, e sul display compare "-".
Il conta alla rovescia inizia non appena viene impostato il tempo. Il display indica il tempo rimanente e lampeggia per 5 secondi.

Impostazione del timer per spegnere più di una zona di cottura

1. Se più di una zona di cottura utilizza esta funzione, sul display del timer comparirà il tempo minore.

(ad es. tempo impostato per la zona n. 3 10 minuti, tempo impostato per la zona n. 4 5 minuti, sul display del timer compare "5".)

NOTA: il punto rosso accanto al livello di potenza lampeggia.

(impostazione a 10 minuti)

(impostazione a 5 minuti)

1. Alla scadenza del tempo di cottura, la zona di cottura corrispondente si spegne automaticamente.

Nota:

a) Il punto rosso accanto al display del livello di potenza si illumina perindicare la zona selezionata.

b) Se si vuole modificare il tempo dopo aver impostato il timer, ripetere la procedura alla fase 1.

3.3.5 Protezione alla sovrattemperatura

Un sensore di temperatura integrato monitora la temperature all'internalo del piano di cottura in ceramica.

Se si rileva una temperatura eccessiva, il piano di cottura in ceramica si spegne automaticamente.

3.3.6 Avverenza relativa al calore residuo

Se il piano di cottura è in funzione per un certo periodo di tempo,esso conserva un certo calore residuo.

Sul piano compare la lettera "H", per segnalare esta condizione in modo da evitare di toccarlo.

3.3.7 Tempi di funzionamento predefiniti

Il piano è inoltre dotato di un'ulteriore coratteristica di sicurezza, ovvero lo spegnimento automatico.

Questa funzione si attiva agli volta che ci si dimentica di spegnere una zona di cottura. I tempi di spegnimento predefiniti sono riportati nella tabella che segue:

Livello di potenza 1 2 3 4 5 6 7 8	9
Tempo di funzionamento predefinito(ora)	8 8	8 4 4	4 2	2 2

4. Linee guida di cottura

Prestare attentione durante la frittura, in quanto l'olio e il grasso si riscaldano molto velocamente, in particolare se si utilizza PowerBoost. A temperature estremamente elevate, l'olio e il grasso si infiammano spontaneamente, con un consequences grave rischio di incendio.

4.1 Consigli per la cottura

• Quando il cibo raggiunge la temperatura di ebollizione, ridurre la temperatura.

L'uso di un coperchio riduce i tempi di cottura e consente di risparmiare energia grazie al mantenimento della temperature.
- Utilizzato una minima quantità di liquidi o di grassi in modo da ridurre i tempi di cottura.
- Iniziare a cucinare impostando una temperatura elevata, per poi ridurla quando il cibo si è riscaldato uniformamente.

4.1.1 Sobbollimento, cottura del riso

• Il sobbollimento si verifica al di sotto del punto di ebollizione, attorno agli 85^ , quando le bolle salgono sulla superficie del liquido di cottura solo sporadicamente. Il sobbollimento è il segreto per preparare zuppe delizioe e teneri stufati, in quanto i sapori si sviluppano perché cuocere eccessamente il cibo. è quindi buona norma preparare le salse a base di uova e quella addensate con la farina al di quello del punto di ebollizione.
• Alcune preparazioni, come la cottura del riso mediante assorbimento del liquido di cottura, sono richiedere una temperatura superiore alla temperatura minima impostabile, in modo da garantire che il cibo si cuocca correttamente nel tempo consigliato.

4.1.2 Cottura della carne a fuoco vivo

Per cuocere bistecche saporite e succose:

1. Lasciare la carne a temperatura ambiente per circa 20 minuti prima di cuocerla.
2. Scaldare una padella dal fondo pesante.
3. Spennellare d'olio entrambi i lati della bistecca. Versare una piccola quantità di olio nella padella calda e adagiarvi la bistecca.
4. Girare la bistecca solo una volta durante la cottura. Il tempo esatto di cottura dipende dallo spessore della bistecca e dal grado di cottura desiderato. I tempi possono variaré ed essere parl a circa 2 - 8 minuti per lato. Esercitare una leggera pressione sulla bistecca per valutarne il grado di cottura più è consistente più è cotta.
5. Lasciar riposare la bistecca su di un piatto caldo per alcuni minuti in modo che diventi tenera prima di servirla.

4.1.3 Cottura dei cibi saltati in padella

1. Scegliere un wok con il fondo piatto compatibile con la vetroceramica, oppure una padella larga.
2. Tenere a portata di mano tutti gli ingredienti e gli utensili necessari. Questo metod di cottura richiede infatti rapidità. Se si vuole cuocere grande quantità di cibo, suddividerle in piccole quantità da cuocere volta per volta.
3. Preriscaldare brevamente la padella ed aggiuungere due cucchiai d'olio.
4. Cuocere dapprima la carne, metterla da parte e tenerla in caldo.
5. Cuocere la verdura saltandola in padella. Quando esta è calda ma ancor croccante, impostare la temperatura della zona di cottura ad un livello inferiore, rimettere la carne nella padella ed aggiungere la salsa.
6. Mescolare delicatamente gli ingredienti in modo da far si che si cuociano uniformmente.
7. Servire immediatamente.

5. Impostazioni della temperatura

Le impostazioni riportate qui di seguito sono puramente indicative. Le impostazioni esatte dipendono da numerousi fattori, tra cui le stoviglia utilizezate e la quantità di cibo che si intende cuocere. Fare alcune prove pratiche con il piano di cottura in ceramica per trovare le impostazioni più adatte alle proprie esigenze.

Temperatura Idonea per:

impostata
1 - 2	riscaldare dolcamente piccole quantità di cibo sciogliere cioccolato, burro e cibi che bruciano disponibile far sobbollire dolcamente riscaldare lentamente
3 - 4	riscaldare nuovamente far sobbollire rapidamente cuocere il riso
5 - 6	pancake
7 - 8	far rosolare in padella cuocere la pasta
9	far saltare in padella cuocere a fuoco vivo portare le zuppe a ebollizione far bollire l'acqua

6. Manutenzione e pulizia

Cosa? Come? Importante!
Macchie sul vetro dovute all'uso quotidiano del piano di cottura (dilate, segni, macchie lasciate dai cibi o traboccamento di cibi non zuccherini sul vetro)	1. Spagnere il piano di cottura.2. Applicare un detergente idoneo nelle vetro è ancora caldo (ma non boliente!)3. Sciacquare e asciugare con un strofinaccio pulito o un asciugamano di carta.4. Accendere nuovamente il piano di cottura.	• Quando il piano di cottura è spento, non si accenderanno leindicazioni relative alla 'superficie bolmente',anche se la zona di cottura più essere ancorta molto calda! Prestare estrema attenzione.Pagliette abrasive, alcuni tipi di pagliette in nylon e detergenti aggressivi/abrasivi possono graffiare il vetro. Leggere sempre l'etichetta del prodotto utilizzato per verificare che il detergente o la paglietta siano idonei.Non lasciare mai residiui di detergente sul piano di cottura: il vetro potrebbe macchiarsi.
Traboccamenti, cibo fuso e fuoriuscite di cibo zuccherino bollente sul vetro	Rimuoverli immediatamente con una paletta per il pesce, una spatola o la lama di un raschietto affidavit idoneo per i piani di cottura in vetroceramica, facendo attenzione alla presenza di zone di cottura bollenti:1. Spagnere il piano di cottura.2. Tenere la lama o l'utensile formando un angolo di \(30^{\circ}\) e grathare via le macchie o il cibo fuoriuscito da una zona fredda del piano di cottura.3. Pulire o raccogliere i residiui con un asciugamano di carta o uno strofinaccio.4.Seguire le fasi da 2 a 4 descritte in precedenza per 'Macchie sul vetro dovute all'uso quotidiano del piano di cottura'.	• Rimuovere prima possibile le macchie dovute al cibo fuso o traboccato, o zuccherino. Se lasciate raffreddare sul vetro,queste possono essere difficili da rimuovere,o possono danneggiare la superficie in vetro in maniera permanente.Pericolo di taglio: quando la copertura di sicurezza è retratta,la lama del raschietto è affiliata come un rasoio. Utilizzare il raschietto con estrema attenzione eriporlo sempre in un luogo sicuro,lontano alla portata dei bambini.
Traboccamento di cibo sui comandi a sfioramento	1. Spagnere il piano di cottura. 2. Raccogliere il cibo traboccato 3. Asciuagare la zona dei comandi a sfioramento con una spugna umida pulita o uno strofinaccio. 4. Asciuagare completeness la zona con un asciugamano di carta. 5. Accendere nuovamente il piano di cottura.	• Il piano di cottura più émettere un segnale acustico e spegnersi automaticamente, e i comandi a sfioramento sono non funzionare se sono coperti di liquido. Sincerari di aver asciugato completeness la zona dei comandi a sfioramento prima di accendere nuovamente il piano di cottura.

7. Consigli e suggerimenti

Problema Possibili cause Cosa fare
Impossibile accendere il piano di cottura.	Mancanza di corrente. Sincerarsi che il piano di cottura in ceramica sua collegato all'alimentazione elettrica e che sua accesso. Verificare se vi è un blackout in casa o nella zona. Se sono state effettuate le dovute verifiche e il problema persistsente, chiamare un technician significato.
I comandi a sfioramento non reagiscono.	I comandi sono bloccati. Sbloccare i comandi. Vedere il paragrafo 'Utilizzo del piano di cottura in ceramica' e seguire le istruzioni inesso continue.
I comandi a sfioramento funzionano con dificilità.	Può esserci un leggero strato di acqua sui comandi, oppure i comandi vengono sfiorati con la punta delle dita.	Sincerarsi che la zona dei comandi a sfioramento sia asciutta, e di utilizzato i polpastrelli per sfiorare i comandi.
Il vetro è graffiti. Stovigiè glie dai bordi irregulari.Uso di pagliette o di prodotti detergenti abrasivi e non idonei.	Utilizzare stoviglie dal fondo piano e liscio. Vedere 'Scelta delle stoviglie idonee'.Vedere 'Manutenzione e pulizia'.
Alcune padelle emettono crepitii o rumori di scatto.	Ciò più essere causato allastruttura delle stoviglie utilizzate(strati di metalli diversi che vibrano in modo diverso).	Ciò è normale e non indica un difetto.

8. Installazione

8.1 Selezione dell'attrezzatura di installmente

Tagliare il piano di lavoro secondo le dimensioni indicate nel disegno.

Lasciare uno spazio minimo di 5 cm attorno al foro a fini di installmente e d'uso.

Sincerarsi che lo spessore del piano di lavoro sa pari ad almeno 30~mm . Scegliere un piano di lavoro in materiale resistente al calore ed isolato (non utilizzato il legno e materiali simili fibrosi o igroscopici, a meno che non siano stati impregnati) in modo da evitare scosse elettriche e deformazioni di notevole entità causate dal calore irradiato dal piano di cottura. Come migliorato di seguito:

Note: la distance di sicurezza tra i lati del piano di cottura e le superfici interne del piano di lavoro dovrà essere pari ad almeno 3 mm.

L W E	F H D A	B X P R
590mm	520mm	560mm	490mm	55mm min.	51mm min.	594(+1/0)mm	524(+1-0)mm	50mm min.	5,5mm	7mm

In tutti i casi sincerarsi che il piano di cottura in ceramica sia ben ventilato e che le aperture di ingressso e di uscita dell'aria non siano bloccate. Sincerarsi che il piano di cottura in ceramica sia in buone condizioni. Come migliorato di seguito:

Nota: Tra l'elettrodomestico e la cappa aspirante soprastante rispetto la distanza di sicurezza indica dal produttore della cappa. Rispetto le avventenze del produttore della cappa.

A (mm) B (mm) C (mm) D E
controllare con il produttore della cappa	Min. 50	Min. 20	Apertura di ingresso dell'aria 550	x 30mm

AVVERTENZA: garantire un'adeguata ventilazione

Sincerarsi che il piano di cottura in ceramica sia ben ventilato e che le aperture di ingresso e di uscita dell'aria non siano bloccate. Per evitare di toccare accidentally il fondo del piano di cottura, soggetto al surriscaldamento, o di subire inavvertamente una scossa elettrica, è necessario insere un inserto, fissato con viti, ad una distanza minima di 10 mm dal fondo del piano stesso.

Sul lato esterno del piano di cottura sono disposti dei fori di ventilazione. SINCERARSI che questi fori non siano bloccati dal piano di lavoro quando si installa il piano di cottura.

• Tenere presente che la colla che unisce la plastica o il legno deve resistere a temperature non inferiori ai 150^ , in modo da evitare che il pannello di distacchi.
• La parete posteriore e le superfici adiacenti e circostanti devono quando essere in grado di resistere ad una temperatura di 90^ .

8.2 Prima di montare le staffe di fissaggio

Installare l'unità su di una superficie stabile e liscia (utilizzare l'imballaggio). Non esercitare forza sui comandi che sporgono dal piano di cottura.
Al termine dell'installazione fissare il piano di cottura sul piano di lavoro avvitando quattro staffe sul fondo del piano di cottura (vedi figura).

A B	C D
Vite	Staffa	Foro della vite	Base

Regolare la posizione della staffa in modo da essere adatta a piani di lavoro di diverso spessore.

In nessun caso le staffe dovranno toccare le superfici interne del piano di lavoro après l'installazione (vedi figura).

8.3 Avertimenti

1. Il piano di cottura in ceramica deve essere installato da personale qualificato o da tecnici qualiificati. Non effettuare mai da se quosti lavori.
2. Il piano di cottura in ceramica non deve essere montato su frigoriferi, lavastoviglie e asciugatrici.
3. Il piano di cottura in ceramicica deve essere installato in modo tale da garantire il massimo calore irradiato possibile e di consequenza la massima affidabilità.
4. La parete e la zona che viene riscaldata a induzione al di sopra del piano di lavoro devono essere resistenti al calore.
5. Per evitare danni, lo strato sandwich e l'adesivo devono essere resistenti al calore.
6. Nonutilizzare un pulitore a vapore.

8.4 Collegamento del piano di cottura all'alimentazione di rete

L'alimentazione elettrica deve essere conforme alle norme di riferimento, oppure dotata di un interrottore automatico monopolare. La modalità di collegamento è illustrata di seguito.

1. Se il cavo è danneggiato e deve essere sostituito, ciò deve essere effettuato da un technique del servizio clienti utilizzando gli utensili adeguati, in modo da evitare incidenti.
2. Se l'elettrodomestico viene collegato direttamente all'alimentazione di rete, installare un interrottore automatico onnpolare con uno spazio minimo tra i contatti di 3 mm.
3. L'installatore deve garantire che il collegamento elettrico è stato effettuato correttamente e che è conforme alle norme di sicurezza.
4. Il cavo non deve essere piegato né compresso.
5. Il cavo delve essere verificato regolarmente e sostituito solamente da una persona opportunamente qualificata.

Il lato inferiore e il cavo di alimentazione del piano di cottura non sono accessibili dopo l'installazione.

SMALTIMENTO: non smaltire il prodotto come rifiuto indifferentziato. Smaltire il prodotto separamente in quando necessita di un trattamento speciale.

Questo appearecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/UE sui rifiuti di appearecchiature elettriche ed elettroniche (RAEE). Provedendo al corretto smaltimento del prodotto si contribuirà ad evitare potenziali effetti negativi sull'ambiente e sulla salute umana, che potrebbero,invece verificarsi con uno smaltimento errato.

Il simbolo sul prodotto indica che questo prodotto non deve essere trattato come rifiuto domestico, ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.

L'elettrodomestico deve essere smaltito da un'azienda specializzata. Per ulteri informazioni sul trattamento, il recupero e il riciclaggio degli elettrodomestici, contattare l'ufficio locale competente, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

Per informazioni più dettagliate sul trattamento, il recupero e il riciclaggio degli elettrodomestici, contattare l'ufficio locale competente, il servizio di raccolta dei rifiuti domestici o il negotio presso il quale il prodotto è stato acquistato.

Innehåll

1. Inledning 1

1.1 Sakerhetsvarningar 1
1.2 Installation 1

1.2.1 Risk for elchocker 1
1.2.2 Risk for skarskador. 1
1.2.3 Viktiga sakerhetsanvisningar 1
