BRUKSANVISNING 5RE64360 BLAUPUNKT

1.3 Anvandning och underhall 2

1.3.1 Risk for elchocker 2
1.3.2 Halsorisker 2
1.3.3 Risk for heta ytor 2
1.3.4 Risk for skarskador 3
1.3.5Viktiga sakerhetsanvisningar 3

3.3.1 Borja matlagningen 8
3.3.2 Avsluta matlagningen 9
3.3.3 Lasa reglagen 9
3.3.4 Timer 9
3.3.5 Overhettningsskydd 12
3.3.6 Restvärmevarning 12
3.3.7 Standardtider for frankoppling av kokzonerna 12

4. Riktlinjer vid matlagning 12

4.1 Tips vid matlagningen 12

4.1.1 Sjuda, koka ris 12
4.1.2 Bryna en stek 12
4.1.3 Tillaga wokade ratter 13

5. Varmelägen 13

6. Skötsel och rengöring 13

7. Tips och råd 14

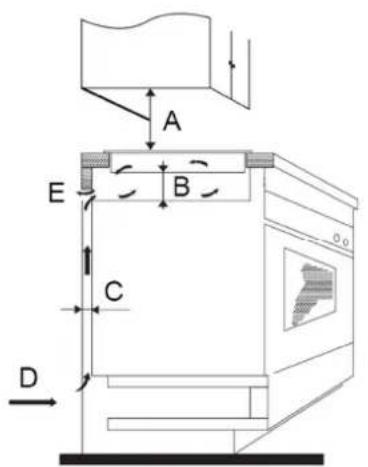

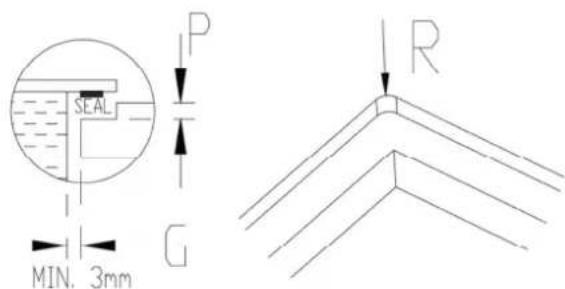

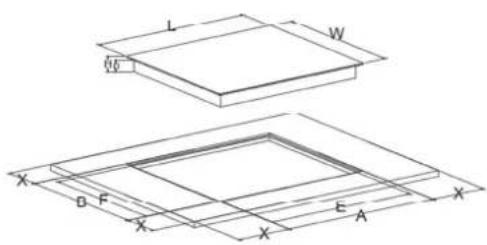

8. Installation 15

8.1 Val av installationsutrustning 15

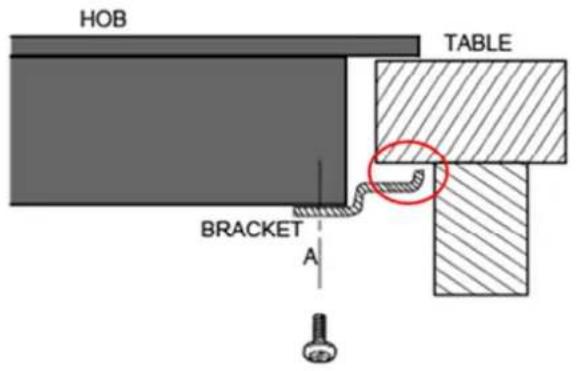

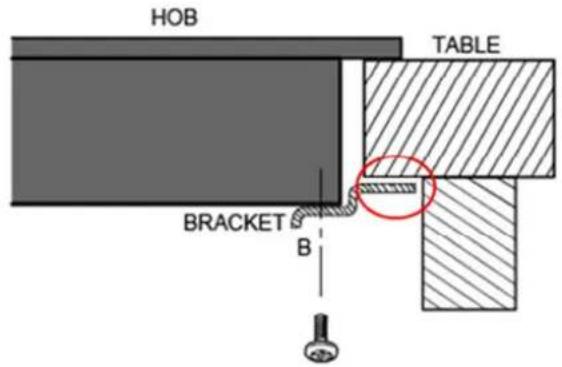

8.2 Innan faspbeslagen anvands 17
8.3 Varningar 17

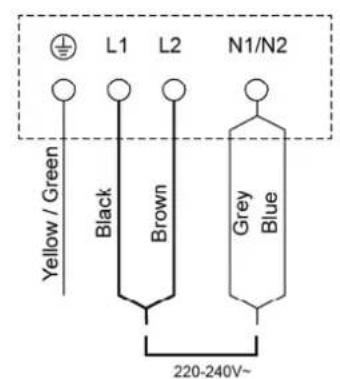

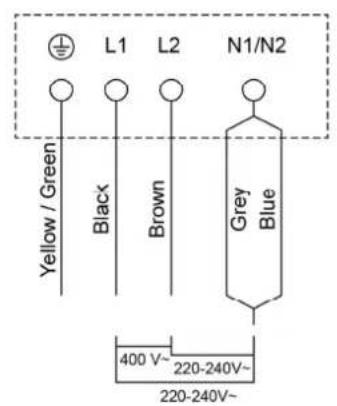

8.4 Ansluta hallen till elnätet 18

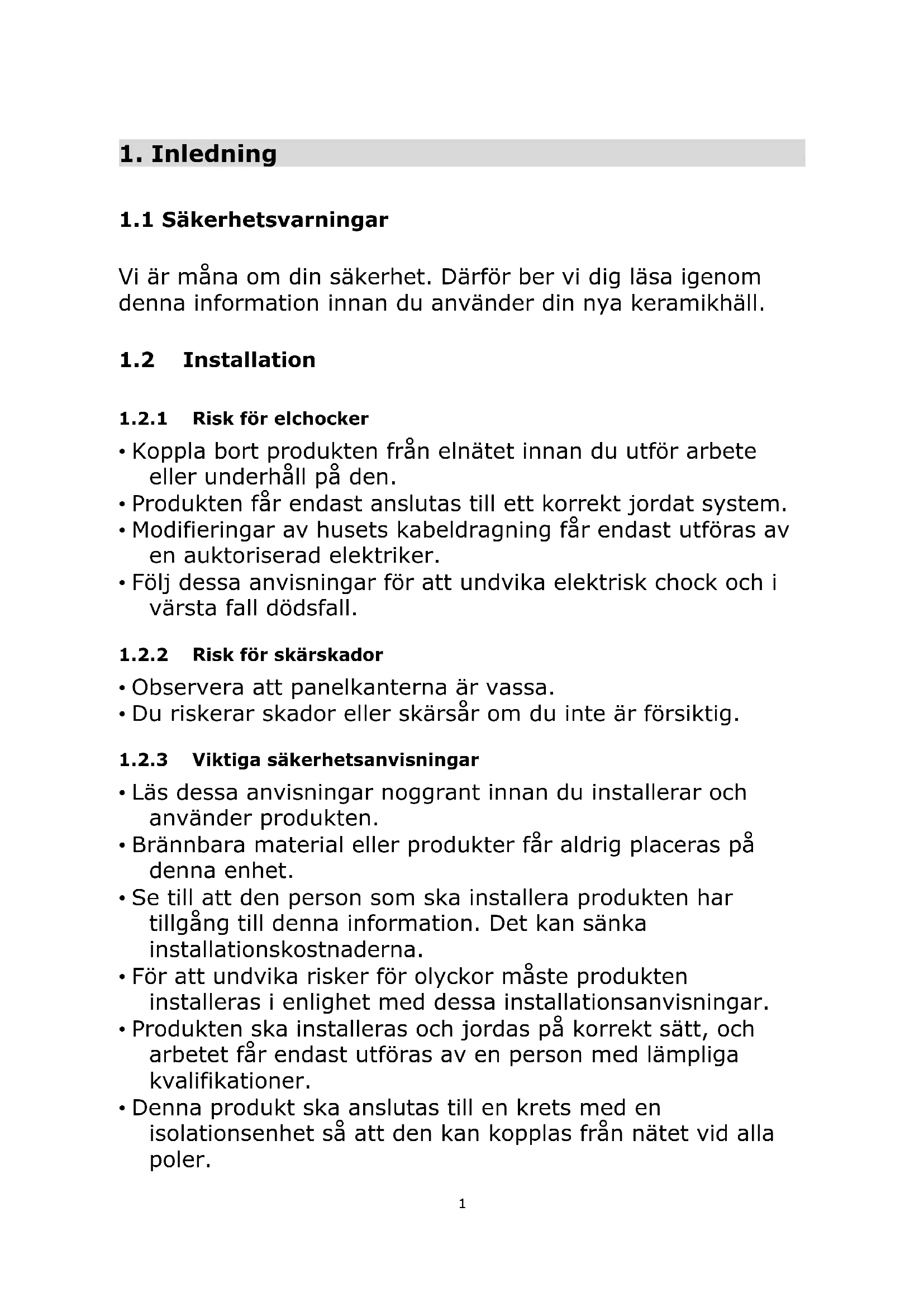

1. Inledning

1.1 Sakerhetsvarningar

Vi ar mana om din sakerhet. Darfor ber vi dig lasaigenomenna information innan du anvander dinnya keramikhall.

1.2 Installation

1.2.1 Risk for elchocker

• Koppla bort Produkten fran elnätet innan du utför arbete eller unterhäll på den.
• Produktten fãr endast anslutas till ett korrekt jordat system.
• Modificeringar av husets kabeldragning fär endast utföras av en auktoriserad elektriker.
• Folj dessa anvisningar for att undvika elektrisk chock och i värsta fall dödsfall.

1.2.2 Risk for skärskador

• Observera att panelkanterna ar vassa.
• Du riskerar skador eller skärsår om du inte är försiktig.

• Läs dessa anvisningar noggrant innan du installerar och använderprodukten.
• Brännbara material ellerprodukter fär aldrig placeras påenna enchet.
• Se till att den person som ska installereraprodukten har tillgang tillenna information. Det kan sanka installationskostnaderna.
• För att undvika risker För olyckor måsteprodukten installereras i enlighet med dessa installationsanvisningar.
• Produktten ska installeras och jordas på korrekt sätt, och arbetet fär endast utföras av en person med lampliga kvalifikationer.

• Denna produitka anslutas till en kretsmed en isolationsenhet sa att den kan kopplas fran naret vid alla poler.

• Omprodukten inte installeras korrekt kan garantier och skadeständskrav vara ogiltiga.

1.3 Användning och unterhäll

1.3.1 Risk for elchocker

Laga inte mat på hällen om den ar trasig eller har sprickor. Koppla omedelbart bort hällen frän elnätet om dess yta gär sönder eller spricker. Kontakta en kvalificerad reparator.
- Bryt strömmen till hällen innan underhäll ska utföras.
- Folj dessa anvisningar for att undvika elektrisk chock och i varsta fall dödsfall.

1.3.2 Halsorisker

• Denna produit uppyller elektromagnetiska sakerhetsstandarder.
• Personer med pacemakers aller andra elektriska implantat (t.ex. insulnPumpar) måste rådgöra med sin doktor aller med implantattillverkaren innan de använderenna produit För att sakerställa att implantaten inte pÅverkas av det elektromagnetiska fältet.
• Att inte folja dessa anvisningar kan i värsta fall resultera i dödsfall.

1.3.3 Risk for heta ytor

• Närprodukten används kan vissa ötkomliga delar blis sa heta att de kan orsaka brännskador.
• Se till att inga kroppsdelar, kläder aller annan utrustning an lampliga köksredskapkommen ikontakt med det keramiska glaset innan ytan har svalnat.
• Metallföremål som knivar, gafflar, skedar och lock sca inte placeras på hällens yta aftersom de kan bli heta.
• Hall barn borta frän hällen.
• Kastrullhandtag kan också bli heta. Se till att kastrullhandtagen inte befinner sig över andra kokzoner som ar pâslagna. Se till att handtagen ar utom räckhäll for barn.
  Följ. dessa anvisningar for att undvika brännskador och skällning.

1.3.4 Risk for skärskador

• Rengöringsskrapans blad és rakbladsvasst och exponeras ésrdur drar tillbaka sakerhetsskyddet.Var alltid mycket forsiktig nár du anvander skrapan, och forvara den alltid pa en saker plats, utom räckhäll for barn.
• Du riskerar skador eller skärsår om du inte ar försiktig.

• Hall alltid uppsikt over Produkten när den är i bruk. Mat som kokar over kan orsaka rök och fett/oljigt spill som kan anteanda.
• Använd aldrig produiten som en arbets-ller Förvaringsyta.
• Lämna aldrig nagra foremål erler redskap på Produkten.
• Placera aller lämna aldrig magnetiserbara foremål (t.ex. kreditkort och minneskort) eller elektronisk utrustning (t.ex. datorer, MP3-spelare) njraprodukten aftersom de kan pÅverkas av dess elektromagnetiska fällt.
• Använd aldrigprodukten für att varma upp rummet.
• After använding skå samtiga kokzoner och hällen stängas av enligt anvisningarna ienna bruksanvisning (dvs. med touchreglagen). Förlita dig inte på att kokzonen stängs av automatiskt via detekteringsfunktionen für kokkärl nar du tar bort grytan eller pannan.
• Lat inte barn leka medprodukten och se till att de inte sitter, staredller klättrar på den.
• Förvara inte foremål som barn kan vara intresserade av i skåp ovanforprodukten. Om barn klättrar på Hallen kan de skadas allvarligt.
• Lämna inte barn ensamma ellerutan uppsikt i narheten närprodukten används.
  Barn eller personer med Funktionsvariationer som begränsar deras förmåga att användaprodukten skå alltid ha hjälp av en ansvarsfull och kompetent person som instruerar dem. Denna person skå förvissa sig om att barnet/eden Funktionsvarierade personen kan användaprodukten utan att utsätta sig själv eller sin omgivning För fara.

• Reparera inte och försök inte installerera reservdilar om detta inte speciifikt rekommenderas i manualen. Allt annat servicearbete ska utföras av kvalificerad personal.

• Använd inte Ångtvättsutrustning für att rengörä Hallen.

• Placera inte och tappa inte tunga foremål på spishällen.
• Star inte på hällen.
• Använd inte kokkärl med ojemna kanter, och dra inte kokkärl über glaskeramikytan aftersom detta kan repa glaset.
• Använd inte kökssvampar med grova slipytor aller kraftiga, slipande rengöringsmedel für att gora ren halten aftersom de kan repa keramikglaset.
• Om elkabeln skadas måste den bytas ut av tillverkaren, tillverkarens serviceombud aller andra kvalificerade personer För att undvika olycksrisaker.
  Denna produit ar avsedd att anvandas i ett personhushall.
  eller liknande miljoer sasom: -personalkok i butiker, kontor
  eller pa andra arbetsplatser; -bondgardar; -pentryn och kok
  for gaster pa hotell, motell och andra typar av
  bostadsmiljoer; -bed and breakfast-anlaggningar.
• VARNING: Produktten och dess Åtkom Liga delar blir heta nar de används.
• Var försiktig och undvik att vidröra varmeeelementen.
• Låt inte barn under 8år vara:näraprodukten svävda de inte ar under kontinuierlig uppsikt.
  Denna produit kan anvandas av barn fran 8 ar och av personer med begransad fysisk, sensorisk erler mental formaga, aller med bristande erfarenhet och kunskap, under forutsattning att de far tillsyn erler handleds sa att de kan anvanda produits pa ett sakert satt och forstar vilka faror som ar forknippade med anvandningen.
• Barn skeinte leka medprodukten. Rengöring och underhäll skeinte utföras av barnutan uppsikt.
• VARNING: Lämna aldrig höllen ohevakad när du lagar mat med olja eller fett. Det kan vara farligt och i värsta fall resultera i brand. Försök ALDRIG släcka en eld med vatten. Stäng av höllen och täck lagan med till exemplet att lock ellen en brandfilt.
• VARNING: Förvara inte foremål på kokytorna aftersom det kan utgöra en brandrisk.
• Varning: Stäng av hällen om ytan År sprucken sä att du undviker elektrisk chock. Hällens yta av keramiskt glas eller liknande material utgör att skydd mot dess strömfürande componenter.

Använd inte Ångtvättsutrustning på Hallen.
- Denna produit skeinte manovreras med hjälp av en extern timer eller att separate fjärrkontrollssystem.

Vi vill gratulera dig till ditt kop avenna nya keramikhall.

Vi reckomenderar att du ägnar en stund att att lasaigenomen denna brauksanvising/installationsanvisining sa att du till fullo forstur hur du installerar och anvander den pa ett korrekt satt. När det gäller installationen ber vi dig lasa installationsavsnittet.

Läsigenom alla sakerhetsanvisningar noggrant innan du använden, och behällenna brauksanvisning/installationsanvisning sa att du kan använda den som referensmaterial i framtiden.

1. Kokzonsväljare
2. Effekt-/timerreglage
3. Läsfunktion
4. PÅ/AV
5. Timer

2.3 Produktinformation

Denna keramikhäll med mikrodator uppyller漫画a oika matlagningsbehov tack vare functior som uppvärnning med motständstråd och reglage samt multieffektval med mikrodatororteknik. Den ar)därfor det optimala valet for moderna familjer.

Denna keramikhall har en exklusiv design och ar utformad med anvandarna i atanke. Hallen fungerar sakert och paltligt. Den underlattar ditt vardagsliv och gör det möjlg t for dig att njuta av mat och matlagning.

Denna keramikhäll varms upp direkt med motstandstrad. Uteffekten regleras med hjälp av touchreglagen.

2.5 Innan du anvander dinnya keramikhall

• Läsenna guide och notera i synnerhet avsnittet "Sakerhetsvarningar".
  -Avlagsna eventuell skyddsfilm som kan sitta kvar pa hallen.

2.6 Tekniska speciifikationer

Matlagningshall	5RE64360
Kokzoner	4 zoner
Leveransspänning	220-240 V~ 50/60 Hz
Installerad elektrisk effekt	5500-6600W
Produktmätt D×B×H (mm)	590x520x55
Inbyggnadsdimensioner A×B (mm)	560X490

Uppgifter om vikt och mätt ar ungefär Liga. Vi strävar kontinuérlicht after att forbättravaraprodukter, och)därfor kan specifikationer och utformning forändras atan att vi i forvag meddelar detta.

3. Anvanda Produkten

3.1 Touchreglage

• Keramikhallen ar utrustad med touchreglage. Du behöver inte trycka härt med fingret.
• Använd inte bara den yttersta fingertoppenutan fingretts undersida (se bilden).
• När systemet känner av fingret hör du en ljudsignal.
  Häll reglagen rena och torra och se till att de inte tacks av nagra foremal (t.ex. ett redskap aller en kokstrasa). Åvenettunt skikt av vatten kan gora att reglagen fungerar dalglt.

3.2 Valj ratt kokkärl

Använd inte kokkärl med ojemna kanter aller kokkärl som inte ar flatbottnade.

Se till att kokkarlet har en slät botten som star plant mot glasskivan och som ar av samma storlek som kokzonen. Centrera alltid kokkarlet over kokzonen.

Lyft alltid upp kärlen fran keramikhallen istället for att dra dem over ytan eftersom detta kan repa glaset.

3.3 Användning

3.3.1 Borja matlagningen

När du har slagit på hällen hör du en ljud signal och samtiga indikatorer tänds under 1 sekund. Sedan släcks de, vilket indikerar att keramikhällen nu ar i standbyläge.

Nudda vid PÅ/AV-reglaget ➀Samtliga indikatorer visar "-".
Placera ett lämpligt kokkärl på den kokzon du vill använda. • Försakra dig om att botten på kärlet samt kokzonens yta är rena och torra.
Nudda vid kokzonsväljaren (t.ex. kokzon 3).
Ställ in värmen genom att nudda antingen vid reglaget "-" eller "+". • Om du inte väljer att värmesteg inom 1 minut kommt keramikhällen automatiskt att stängas av. Då fär du bördja om igen med steg 1. • Du kan;när som helst justera värmeinställningen under matlagningen. • Genom att hälla naggot av dessa reglage nedtryckt justeradu värdet upp eller ner.

3.3.2 Avsluta matlagningen

När du vill stänga av en kokzon nuddar du vid kokzonsväljaren fürenna kokzon (t.ex. kokzon 3).
Stäng av kokzonen genom att rulla ner till "0" aller genom att nudda vid reglagen "-" och "+" samtidigt.	ELL
Stäng av hela spishällen genom att nudda vid PÅ/AV reglaget.

Varning for heta ytor

Symbolen "H" visas om kokzonen ar for het for att vidroras. Varningen slacks nar ytan har svalnat sa pass mycket att den Åter gär att vidrora. Du kan även använda den heta kokzonen som en energisparfungtion nar du vill varma upp andra grytor erller pannor. Använd kokzonen medan den fortfarande ar het.

3.3.3 Lasa reglagen

• Du kan lasa reglagen for att forbindra oavsiktlig användning (till exemple att barn aktiverar kokzonerna av misstag).
• När reglagen ar lasta kan du inte använda nçon av dem utom reglaget PÅ/AV.

Så lascar du reglagen

Nudda vid lascarlaget Timerindikatorn visar "Lo".

Så lascar du upp reglagen

Se till att keramikhallen ar pascalagen. Nudda och häll kvar fingret på lascarlaget en liten stund.

Närhallen ar last kan du inte användanagot av reglagen forutom P/AV 1 i nödfall kan du alltid stanga av keramikhallen med P/AV men glom inte att lasa upp hällen forst nar du skanvända den nasta gang.

3.3.4 Timer

Du kan anvanda timern pa tva satt:

a) Som äggklocka. Valjer duenna Funktionkommen timern inte att stanga av kokzonen nar den installda tiden har räknats ned.

b) Du kan ställa in timern s' att den stänger av en ell flera kokzoner nar den instälda tiden har räknats ned.

• Du kan ställa in timern på maximalt 99 minutes.

a) Anvanda timern som aggklocka

Om du inte valjer nagon kokzon

Se till att höllen ar pâslagen. Observera: Du kan använda timern som aggklocka även om duintewäjer{någon kokzon.	--
Nudda vid timerreglaget. Timerns indicator visar "--".
Ställ in timern genom att nudda antingen vid "--" aller "+". Minutindikatorn börjar blinka och visas i timerdisplayen.	⊕
Om du nuddar vid "--" och "+" samtidigt avbryts timern. Døvisas "--" i minutdisplayen.	→ - -
När du har ställt in tiden börjar timern omedelbart att räknner. Displayen visar tiden som Återstår, och timerindikatornblinkar i 5 sekunder.	≥17≤
Ljudsignalen hörs under 30 sekunder och timerindikatornvisar "--";när deninställda tiden har räknats ned.	--

Tips:
a) Nudda vid reglaget ＂ - ＂ ellerr " + " en gang for att minska eller oka tiden med 1 minut.
b) Nudda vid reglaget "--" eller "++" och häll fingret neryctk for att minska eller öka tiden med 10 minutes.
c) Om den installda tiden överskrider 99 minuterkommen timern automatiskt att ätergå till 0 minutes.

b) Stalla in timern sà att den stänger av en uller flera kokzoner

Stalla in en kokzon

Nudda vid kokzonsväljaren.
Nudda vid timerreglaget. Timerindikatorn visar "10".	10
Ställ in timern genom att nudda antingen vid "-" eller "+". Minutindikatorn böjarblinka och visas i timerdisplayen.	+
Om du nuddar vid "-" och "+" samtidigt avbryts timern. Dåvisas "--" i minutdisplayen.	→ -
När du har ställt in tiden böjar timern omedelbart att räkna ner. Displayen visar tiden som Återstår, och timerindikatorn blinkar i 5 sekunder.	17

Stalla in timern sà att den stänger av fler an en kokzon

1. Om Funktionen används für fler an en värmezonkommen timern att visa den kortaste tiden. (T.ex. om den installda tiden på zon 3 ar 10 minuter och 5 minuter på zon 4 visar timern "5".) OBSERVERA: Den roda pricken bredvid effektlagesindikatorn blinkar.

2. ○

1. När den installda tiden räknats nedkommen motsvarande kokzon att stängas av automatiskt.

-

Observera:

a) Den roda pricken bredvid effektlagesindikatorn tand och visar vilken kokzon du har valt.

b) Om du vill äandra tid after att du har ställt in timern börjar du om med steg 1.

3.3.5 Overhettningsskydd

Keramikhällens temperatursensor mater temperaturen inuti hällen. Om hällen blir överhettad stängs den automatiskt av.

3.3.6 Restvärmevarning

After att hällen har använtskommen den fortfarande att vara varm under en viss tid. Bokstaven "H" visas som restvärmeindikering sà att du inte rör vid kokzonen av misstag.

3.3.7 Standardtider for frankoppling av kokzonerna

Den automatiskafrankopplingen av kokzonerna arytterligare en sakerhetsfunktion. Den aktiveras om du glommer att stanga av en kokzon. Standardtdiderna for frankoppling av kokzonerna visas i tabellen nedan:

Effektläge 1 2 3 4 5 6 7 8 9
Standardtider für frankoppling av kokzonerna (timme)	8 8	8 4 4	4 2	2 2

4. Riktlinjer vid matlagning

Var försiktigningar du steker aftersom olja och fett hettas upp mycket snabbt, särskiltningar du anvander PowerBoost. Vid extrem höga temperaturer anteänds olja och fett spontant, och detta utgör en allvarlig brandrisk.

4.1 Tips vid matlagningen

Sank temperaturen nar maten bocrjar koka.
- Om du anvander att lock gär tillagningen snabbare, och du sänker energiförbrukningen genom att värmen hälls kvar i kokkarlet.
- Använd sá lite vätska och fett som möjlicht - pá sá satt gär tillagningen snabbare.
- Borja tillagningen på att högt effektläge och sänk effekten;när maten du tillagar har blivit genomvarm.

4.1.1 Sjuda, koka ris

• Maten sjuder strax under kokpunkten, vid cirka 85^ , Near bubblor börjar stiga upp till ytan i kokvatskan. Hemligeheten bakom riktigt goda soppor och mora grytor ar att de har fatt sjuda. D'utvecklas smakerna utan att maten blir overkocht. Aggbaserade sser och sser som reds med mjöl bör ocksà tillagas under kokpunkten.
  Viss typ av matlagning, som nar man kokar ris och later vattnet absorberas av riset, kan krava ett högre effektläge an det lagsta for att maten sca bli ordentlich tillagad inom den rekommenderade tidsangivelsen.

4.1.2 Bryna en stek

Tillaga en saftig, smakrik stek:

1. Låt köttet ligg a rumstemperatur i cirka 20 minutes innan du börjar med tillagningen.
2. Hetta upp en stekpanna med en tjock botten.

3. Pensla bägge sidor av steken med olja. Häll en liters mängd olja i den heta stekpannan och lagg i kottet.

4. Vänd steken bara en gäng under tillagningen. Den exakta tillagningstiden varierar beroende på hur tjock steken är och hur du vill ha den tillagad. Tiden kan variera frän cirka 2 - 8 minutes per sida. Tryck på steken med att köksredskap for att bedöma hur tillagad den är. Ju fastare den känns desto mer genomstekt är den.

5. Lagg steken på en varm tallrik och låt den vila nagra minutesa att den ar mor nar den serveras.

4.1.3 Tillaga wokade rätter

1. Använd en wokpanna som ar kompatibel med keramikhällar eller en stor stekpanna.
2. Tafram alla ingredienser och utrustning. Matlagning i wok sca ske snabbt. Om du lagar stora kvantitet tillagar du dem iindre portioner.
3. Hetta upp pannan snabbt och hall i två matskedar olja.
4. Stek kottet forst, laggupp det pa en tallrik och halldet varmt.
5. Woka gronsakerna. När de har blivit genomvarma men fortfarande ar krispiga sänker du varmen, lagger i kottetigen och tillsätter säsen.
6. Rör om fösiktigt och se till att alla ingredienser blir genomvarma.
7. Servera genast.

5. Varmelägen

De varmelägen som anges nedan ar endast riktlinjer. Exakt vilket lage som ger båst resultat beror på olika faktorer, till exempl ved du anvander for grytor och pannor och vilka mangder du tillagar. Experimentera for att hitta de inställninger pa keramikhallen som passar dig båst.

Värmeläge Använd für
1 - 2	försiktig uppvärmning av små möngder matsmälteande av choklad, smör och mat som lätt brännsvidmat som skasjudalangsam uppvärmning
3 - 4	Äteruppvärmningmat som skasjuda snabbtriskokning
5 - 6	pannkakor
7 - 8	mat som skasauteraspastakokning
9	wokningmat som skabrynassoppasom skafett upkkovattenkokning

6. Skötsel och rengöring

Vad? Hur? Viktigt!

Rengöring after normal, vardaglig användning (fingeravtryck, mören, matfläckar och spill som inte innehäller socker på glasskivan)	1. Bryt strömmen till höllen. 2. Använd att rengöringsmedel für keramikhällar medan glasskivan fortfarande är varm (inte het!). 3. Torka av med fuktig trasa och torka torrt med en ren, torr trasa eller med hushållspapper. 4. Så på strömmen till keramikhällen.	När strömmen till höllen är fränslagen kan den inte varna für restvärme, men kom ihåg att kokzonenalanda kan vara het! Var försiktig! Kökssvampar med grova slipytor, vissa nylonsvampar, skarpa rengöringsmedel och rengöringsmedel med slipande effekt kan repa glaset. Läs alltid etiketten sa att du vet om rengöringsprodukten aller köksvampen är lämplig für höllen. Lämna aldrig rester av rengöringsmedel på höllen eftersom den kan få fläckar.
Mat som kokat över, smältn spill och hett spill som innehäller socker på glasskivan	Avlågsna omedelbart med en fiskstekspade, palettkniv eller rakbladsskrapa für keramikhällar, men var försiktig om kokzonens yta är het: 1. Stäng av kokzonen. 2. Håll rakbladsskrapan (eller nagot annat fremål som du använder, se oven) i 30° vinkel mot höllen och skrupa smuts aller spill mot ett svalt område på höllen. 3. Torka upp smutsen/spillet med en disktrasa aller med hushållspapper. 4. Följ steg 2 till 4 ovan under avsnittet "Rengöring after normal, vardaglig användning".	Avlågsna fläckar frän livsmedel som har smältn och livsmedel som innehäller socker eller spill sä snabbt som möjigt. Om de får svalna på glasskivan kan det vara svårt att få bort dem, och i värsta fall kan glasskivan skadas permanent. Risk for skärskador: När sakerhetsskyddet på skrapan dras tillbaka blottas det rakbladsvassa bladet. Var mycket försiktig;när du använder skrapan, och förvara den alltid utom räckhäll for barn.
Spill på touchreglagen	1. Bryt strömmen till höllen. 2. Torka upp spillet. 3. Torka av området med touchreglagen med en ren, fuktig svamp aller trasa. 4. Torka området helt torrt med hushållspapper. 5. Så på strömmen till keramikhällen.	Det kan hända att höllen piper och stänger av sig själv, och touchreglagen kanske inte fungerar om det finns ∀tska på dem. Se till att området med touchreglagen är helt torrt innan du slår på höllen ivgen.

7. Tips och råd

Problem Möjliga	orsaker Gör sá här
Det gär inte att slå på hällen.	Ingen strömanslutning. Se till att keramikhällen Är ansluten till elnätet och att den Är pâslagen. Undersök om det Är strömavbrott i ditt område/hem. Om allt verkar fungera som det skä men problemet kvarstår, kontakta en kvalificerad servicetekniker.
Touchreglagen reagerar inte på beröring.	Reglagen Är låsta. Lås upp reglagen. Se avsnittet "Använda din keramikhäll".
Touchreglagen Är svåra att manövrera.	De kan vara täckta av ett sunt skikt med vatten, eller sá använder du kanske bara yttersta fingertoppen;när du nuddar vid reglagen. Se till att området med touchreglagen är torrt, och använd baksidan av ditt finger,inte bara fingertoppen,;när du nuddar vid reglagen.
Hällens glasskiva repas.	Kanterna på de grytor och pannor du använder är ojämna.	Använd grytor och pannor med flata, slåta bottnar. Se avsnittet "Välj rätt kokkär".
	Olämpiga kökssvampar med grova slipytor eller rengöringsprodukter används.	Se avsnittet "Skötsel och rengöring".
Vissa pannor och grytor kan ge knäppande eller klickande ljud ifrån sig.	Detta kan bero på hur pannorna och grytorna är konstrueraDE (olika skikt av metall vibrerar på olika sätt).	Detta är normalt och inte nagot tecken på fel.

8. Installation

Gör en öppning i bönkskivan,enligt mätten pa bilden.

Lämna ett utrymme på minst 5 cm rund öppningen für att underlätta installation och användning. Bänskivan måste ha en tjocklek på minst 30 mm. För att forhindra elektrisk chock och att bänskivan fär större deformerade områden på grund av värmen frånprodukten måste bänskivan vara tillverkad av ett varmebeständigt och isolerat material (tra och liknande fibermaterial eller hygroskopiska material fär inte anvandas om de inte ar impregnerade). Se nedan:

Observera: Sakerhetsavstandet mellan hallens sider och innerytorna pa arbetsbänken maste vara minst 3 mm.

L W E F H D A	B X P R
590mm	520mm	560mm	490mm	Minst 55mm	Minst51mm	594(+1/0)mm	524(+1-0)mm	Minst 50mm	5,5mm	7mm

Keramikhallen maste vara vãl ventilerad. Luftintag och luftutlopp fãr inte blockeras. Se till att keramikhallen ar i gott skick. Se nedan.

Observera: Folj alltid fläkt tillverkarens foreskrifter gällande sakerhetsavstand mellanprodukten och en köksflakt som har monterats ovanfor produit. Fläkt tillverkarens anvisningar måste foljas.

A (mm) B (mm) C (mm) D E
kontrollera med huva tillverkaren	minst 50	minst 20 L	uftintag 550	x 30mm

WARNING: se till att ventilationen fungerar相关政策

Keramikhällen måste vara väl ventilerad. Luftintag och luftutlopp fär inte blockeras. För att undvika att man av misstag rör vid den heta undersidan på Hallen eller fär en ovändad elektrisk chock under arbetet skä att mellanskydd installereras och fixeras med skruvar på att avstand av minst 50 mm frän Hallens undersida.

Det finns ventilationshål runtom på hällens utsida. DU MÁSTE se till att dessaḥl inte blockeras av arbetsbänken nar du placerar hällen i utrymmet dar den ska installeras.

• Limmet som används für att forbinda plast-ller tramaterial till mobeln maste vara varmebeständigt over 150^ sa att listerna inte lossnar.
• Väggen bakomprodukten samt angränsande och omgivande ytor maste därfor tala temperaturer pà 90 °C.

8.2 Innan fästbeslagen används

Placera encheten pä en stabil, jämn yta (använd Förpackningsmaterialiet). Använd inte vänd für att hantera reglagen som skjuter ut frän hällen.

Fixera hällen vid bänskivan genom att skruva i de fyra beslagen på hällens undersida (se bilden) after installationen.

A B C D
skruv beslag s kruvhãl bas

Justera beslagets position sa att det passar bankskivans tjocklek.

Beslagen fãr aldrig under nagra omständigheter vidrøa innerytorna pa arbetsbänken after installationen (se bilden).

8.3 Varningar

1. Keramikhallen maste installeras av kvalificerad personal ell er tekniker. Forsok aldrig utfor installationen pa egen hand.
2. Keramikhallen fär inte monteras till kylutrustning, diskmaskiner och torktumlare.
3. Keramikhallen ske installeras p' ett sadant satt att varmestralningen ger ett paltigt functionssatt.
4. Väggen och området ovanfor arbetsytan som varms upp måste vara värmebeständiga.
5. För att undvika skador maste mellanskikt och lim vara varmebeständiga.
6. Använd inte Ångtvättsutrustning på Hallen.

8.4 Ansluta hällen till elnätet

Produkten sk anlutas till elnaret i enliget med relevanta standarder erer med en enpolig strombrytare. Anslutningsmetoden visas nedan.

1. Om natanslutningskabeln ar skadad aller behover bytas ut sca detta goras av en serviceteekniker som anvander korrekta verktyg sa att olyckor forebyggs.
2. Om Produkten ansluts direkt till elnätet maste en flerpolig strömbrytare installereras med ett mellanrum pa minst 3 mm mellan kontakterna.
3. Installatoren maste sakerstalla att elanslutningen ar korrekt utfordsch att den uppyller sakerhetskraven.
4. Nätanslutningskabeln fär inte böjas aller tryckas ihop.
5. Nataanslutningskabeln maste konntrolleras regelbundet och far bara bytas ut av en kvalificerad person.

Hällens undersida och elkabel ar inte atkomliga after installationen.

AVFALLSHANTERING: Denna produkt fär inte slängas som osorterat kommunalt avfall. Avfall av denna typ maste hämtas separat och hanteras enligt speciella metoder.

Denna produit ar märkt i enlighet med Europaparlamentets och Rädets direktiv 2012/19/EU om avfall som utgörs av ellner innehaller elektrisk erer elektronisk (WEEE). Genom att sakerstalla attenna produit bortskaffas pa ratt satt bidrar du till att forebygga skador pa miljoo och manniskors halsa som annars kan uppsta omprodukten avytras pa ett felaktigt satt.

Symbolen på produit indikerar att den inte fär hanteras som vanligt hushållsavfall. Lämna den på din atervinningsstation som hanterar elektriska och elektroniskaprodukter.

Produkten kräver speciell avfallschantering. För mer information om avfallschantering och atervinning avprodukten kontaktar du din gemeins, det foretag som sköter sophämtning och avfallsätervinning lokalt butiken)dru köpteprodukten.

För mer detaljerad information om avfallshantering och Återvinning avprodukten kontaktar du dinCOMMUN,det fere tag som sköter sophämtning och avfallsÅtervinningen lokalt eller butiken)där du köpteprodukten.

Índice

1. Prólogo 1
