Produkttyp	Kabeltester für Netzwerk-, Telefon- und Koaxialkabel
Marke	Greenlee
Modell	NC 100 (Micro NETcat)
Abmessungen	150 mm x 70 mm x 33 mm
Gewicht	220 g (inkl. Fernbedienung und einer Batterie)
Stromversorgung	9-V-Alkalibatterie (PP3, 6LR61)
Anzeige	LCD-Display mit hohem Kontrast und grüner Hintergrundbeleuchtung
Schnittstellen	Abgeschirmte RJ45-Buchse, sechspolige RJ12-Buchse, weiblicher F-Koaxialanschluss
Testmodi	Netzwerk (Ntwk), Telefon (Tel), Koaxial (Coax)
Hauptfunktionen	Durchgangsprüfung, Erkennung von gekreuzten, vertauschten, geteilten Paaren, Kurzschlüssen, Unterbrechungen, Schirmung, umgekehrter Polarität
Kabelverfolgung	Erzeugung von drei verschiedenen Tönen (HiLo1, HiLo2, HiLo3) für geeignete Sonden
Betriebstemperatur	0 °C bis 50 °C
Lagertemperatur	-10 °C bis 60 °C
Luftfeuchtigkeit	Bis zu 95 % relative Luftfeuchtigkeit, nicht kondensierend
Mindestkabellänge für Erkennung von geteilten Paaren	2 m bis 3 m je nach Kabeltyp
Sicherheit	Spannungserkennung (zeigt VOLTS!), Test bei Spannungsanliegen gesperrt; nicht an Wechselstromkreise anschließen
Automatische Abschaltung	Nach ca. 5 Minuten Inaktivität (außer im Tonmodus)
Wartung	Reinigung mit feuchtem Tuch und mildem Reinigungsmittel; 9-V-Batterie ersetzen
Reparierbarkeit	Keine vom Benutzer reparierbaren Teile; nicht öffnen
Garantie	Beschränkte Garantie von einem Jahr
Enthaltenes Zubehör	Fernbedienung, 9-V-Batterie

Häufig gestellte Fragen - NC 100 GREENLEE

Wie schalte ich den Greenlee NC 100 ein?

Drücken Sie die Taste des gewünschten Modus (Ntwk, Tel oder Coax) eine halbe Sekunde lang, um das Gerät einzuschalten.

Welche Kabeltypen kann der NC 100 testen?

Er testet Netzwerkkabel (RJ45, CAT5, geschirmt), Telefonkabel (RJ12 bis zu drei Paare) und Koaxialkabel (Typ F).

Was bedeutet das Symbol 'Split' auf dem Bildschirm?

Das Symbol 'Split' zeigt ein geteiltes Paar an, d.h. Drähte verschiedener Paare wurden verwendet. Die Erkennung ist standardmäßig aktiviert und kann durch 2-sekündiges Drücken von Ntwk deaktiviert werden.

Wie verfolge ich ein Kabel mit dem NC 100?

Wählen Sie den entsprechenden Modus und drücken Sie dann 'Tone'. Sie können zwischen drei Tönen (HiLo1, HiLo2, HiLo3) wählen, indem Sie Tone gedrückt halten. Verwenden Sie eine geeignete Sonde, um den Ton zu erkennen.

Was tun, wenn auf dem Bildschirm 'VOLTS!' angezeigt wird?

Dies bedeutet, dass auf einem Paar eine Spannung von mehr als einigen Volt erkannt wurde. Trennen Sie das Gerät sofort, um Schäden zu vermeiden. Der Test ist gesperrt, solange Spannung anliegt.

Welche Batterie verwenden und wie ersetzen?

Verwenden Sie eine 9-V-Alkalibatterie (Typ PP3 oder 6LR61). Öffnen Sie das Batteriefach durch Lösen der Schraube, ersetzen Sie die Batterie unter Beachtung der Polarität und schließen Sie es wieder.

Schaltet sich der NC 100 automatisch aus?

Ja, nach ca. 5 Minuten Inaktivität, außer im Tonmodus. Um die Batterie zu schonen, schaltet sich das Gerät automatisch aus.

Kann ich den NC 100 selbst reparieren?

Nein, das Gerät enthält keine vom Benutzer reparierbaren Teile. Versuchen Sie nicht, es zu öffnen. Überlassen Sie Reparaturen einem Fachmann.

Wie lang muss ein Kabel mindestens sein, um ein geteiltes Paar zu erkennen?

Die Erkennung geteilter Paare erfordert ein Kabel von mindestens 2 m bis 3 m, je nach Kabeltyp.

Wie reinige ich den Greenlee NC 100?

Reinigen Sie das Gehäuse mit einem feuchten Tuch und einem milden Reinigungsmittel. Verwenden Sie keine Scheuermittel oder Lösungsmittel.

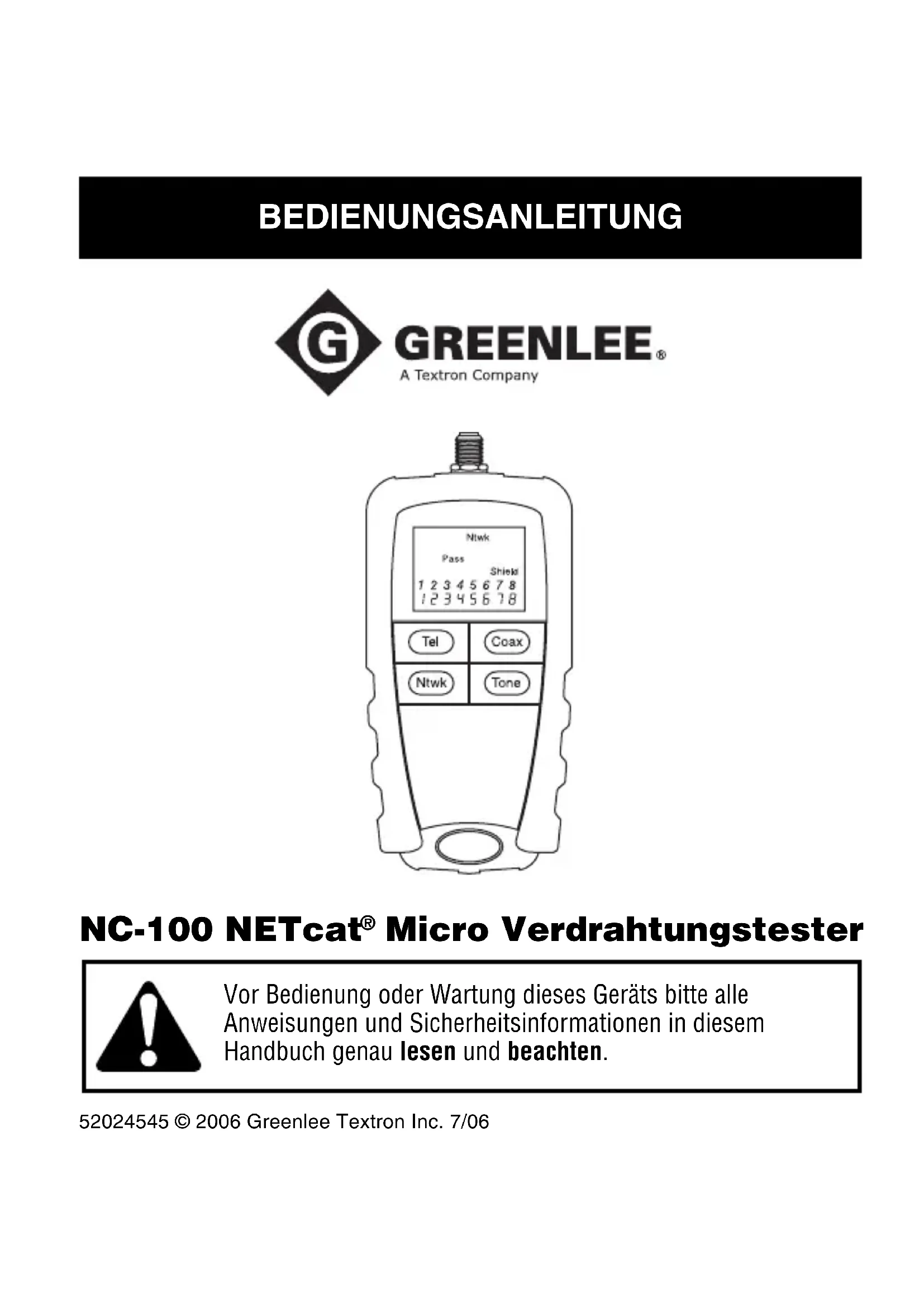

BEDIENUNGSANLEITUNG NC 100 GREENLEE

BEDIENUNGSCANLEITUNG

GREENLEE

A Textron Company

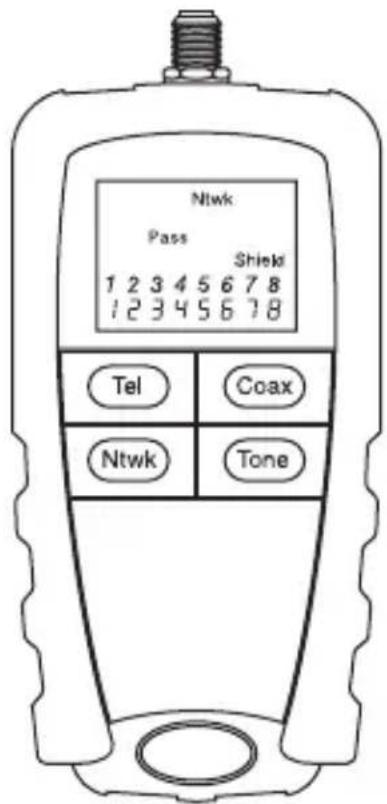

NC-100 NETcat® Micro Verdraughtungstester

Vor Bedienung oder Wartung these Gerätsitte alle Anweisungen und Sicherheitsinformationen in thisem Handbuch genau lesen und beachten.

Beschreibung

Der NETcat® Micro Verdrahtungstester ist ein Gerät zur Prüfung von verdrillten Doppelleitungen (Twisted Pair) und Koaxialkabeln. Es verwendet schnelle digitale Technologie zur Durchgangsprüfung von Leitungen und zur Kontrolle der richtigen Zuordnung von Leitungspaaren.

Zusätzliche Funktionsmerkmale:

• Verwendet eine kontrastreiche LCD-Anzeige mit Hintergrundbeleuchtung.
• Prüft abgeschirmte Doppelleitungen (Twisted Pair), nicht abgeschirmte Doppelleitungen und Koaxialkabel.
• Erzeugt drei vernehmliche Töne zur Kabelverfolgung.
• Prüft Verdrahtungspläne (Wiremaps).
• Erkennt Kurzschlüsse, Leerläufe, umgekehrte Polarität, überkreuzte Doppelleitungen und vertausche Verdrillung von Doppelleitungen.

Sicherheitsvorkehrungen

Sicherheitsvorkehrungen sind bei der Verwendung und der Wartung der Geräte und Ausrüstung von Greenlee entscheidend. Die vorliegende Anleitung und etwa am Gerät angebrachte Markierungen geben Hinweise zur Vermeidung von Gefahren und gefährlichen Praktiken in Bezug auf die Handhabung diesera Geräts.itte alle hier angegebenen Sicherheitshinweise beachten.

Zweck desses Handbuchs

Dieses Handbuch dient dazu, das Personal mit den sicheren Betriebs- und Wartungsverfahren für den NC-100 NETcat® Micro von Greenlee vertraut zu machen.itte these Handbuch allen Mitarbeitern zuganglich machen. Ersatz-Handbucher sind auf Anfrage kostenlos erhältlich.

Alle technischen Daten sind Nennwerte. Bei Designverbesserungen sind Änderungen der Nennwerte vorbehalten. Greenlee Textron Inc. haftet nicht für Schäden, die sich aus der falschen Anwendung oder dem Missbrauch seiner Produkte ergeben.

NETcat ist eine eingetragene Marke der Tempo Research Corp. 38

Wichtige Sicherheitsinformationen

SICHERHEITS-WARNSYMBOL

Dieses Symbol macht Sie auf gefährliche oder riskante Praktiken aufmerksam, die zu Schäden oder Verletzungen führen können. Das Signalwort, wie nachfolgend definiert, gibt den Schweregrad der Gefahr an. Der dem Signalwort folgende Hinweis informiert darüber, wie die Gefahr vermieden wird.

△GEFAHR

Akute Gefahr, die bei Nichtvermeiden zu schweren Verletzungen oder zum Tod Führt.

▲WARNUNG

Gefahr, die bei Nichtvermeiden zu schweren Verletzungen oder zum Tod führen KANN.

VORSICHT

Gefahr oder unsichere Praktiken, die bei Nichtvermeiden zu Verletzungen oder Sachschäden führen KÖNNEN.

DIESES HANDBUCH BITTE AUFBEWAHREN

Wichtige Sicherheitsinformationen

▲WARNUNG

Lesen Sie vor Betrieb oder Wartung these Geräts die Bedienungsanleitung sorgfältig durch und beachten Sie sie. Mangelndes Verständnis der sicheren Betriebsweise these Geräts kann zu Unfallen mit schweren oder tödlichen Verletzungen führen.

2018	▲WARNUNG
	Stromschlaggefahren: Dieses Gerät nicht an AC Stromkreise anschließen. Das Nichtbeachten dieser Warnung kann zu schweren oder tödlichen Verletzungen führen.

Wichtige Sicherheitsinformationen

VORSICHT

Stromschlaggefahr:

• Die Verwendung dieser Geräts in einem Hochfrequenzbereich kann zu instabilen bzw. ungenauen Messwerten führen.
• Das Gerät nicht fallenlassen oder Nass werden{lassen, da dies interne Schäden verursachen kann.
• An diesen Gerät keine Reparaturversuche unternehmen. Es enthalt keine Teile, die vom Benutzer gewartet werden können.
• Das Gerät keinen extremen Temperaturen oder hoher Luftfeuchtigkeit aussetzen. Hinweise findsie unter,Technische Daten".
• Dieses Gerät zu seinem vom Hersteller bestimmten Zweck wie in dieser Anleitung beschreiben verwenden. Andere Verwendungen beeinträchtigen u.U. den vom Gerät gebotenen Schutz.

Nichtbeachten dieser Sicherheitsvorkehrungen kann zu Verletzungen oder Schäden am Gerät führen.

VORSICHT

Stromschlaggefahr:

Dieses Gerät kann Eingangsspannungsschwankungen kurzfristig widerstehen, wenn es an eine normale Telefonanlage (d. h. 50 VDC) angeschlossen wird.

Wenn mehr als nur einige Volt an einer Doppelleitung angeschlossen werden, wird der Prüfvorgang verhindert. Dabei wird die hier gezeigte Meldung auf dem Display angezeigt. Trennen Sie das Gerät sofort

von der Stromquelle, um permanente Beschädigung zu vermeiden.

Nichtbeachten dieser Sicherheitsvorkehrungen kann zu Verletzungen oder Schaden am Gerät führen.

VOLTS!

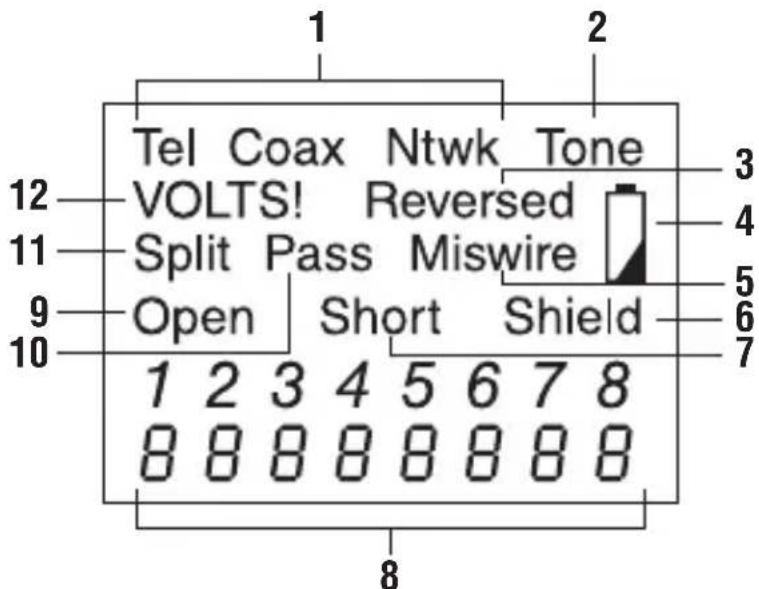

LCD Symbole

Die Benutzeroberfläche des Geräts verwendet ein kontrastreiches, hintergrundbeleuchtetes LCD-Feld für mehr Benutzerfreundlichkeit. Die Symbole werden in folgender Weise verwendet:

1. Tel, Coax, Ntwk: Telefon-, Koaxialoder Network-Prufmodus ist ausgewählt.

2. Tone: Verfolgungston für Doppelleitungen ist aktiviert.

3. Reversed: Polarität der Telefondoppelleitungen ist umgekehrt.

4. Batteriestand ist niedrig.*

5. Miswire: Verdraughtung ist nicht eins- zu-eins.

6. Shield: Schild oder Abschirmung ist angeschlossen.

7. Short: Einige Drahte sind kurzgeschlossen.

8. Ziffern zeigen Verdrahtungsplan zu Fernbedienungsteil.

9. Open: Einige Drahte haben offene Enden.

10. Pass: Alle Drahte sind eins-zu-eins (korrekt) angeschlossen.

11. Split: Vertauschte Doppelleitung festgestellt.

12. VOLTS!: An einer oder mehreren Doppelleitungen liegt Spannung an, Prüfung ist verhindert. Schnellstmöglich trennen, um Beschädigung zu vermeiden.

13. Der NETcat Micro verwendet eine 9 V Snaptype Batterie (Alkaline-Batterien werden empfohlen). Wenn das Symbol für niedrigen Batteriestand angezeigt wird, verbleiben noch eine Stunden an gewöhnlicher Verwendungsdauer. Die Verwendung des Geräts mit niedrigem Batteriestand wirkt sich letztendlich auf die Messgenauigkeit aus.

Bedienung

Schalter EIN, AUS und Auto-Aus

• Um das NETcat Micro Gerät einzuschalten, die Taste für den gewünschten Modus eine halbe Sekunde lang drücken.
• Um das Gerät auszuschalten, eine Taste für einen anderen Modus eine halbe Sekunde lang drücken.
• Um die Lebensdauer der Batterie zu verlangern, schaltet sich das Gerät nach ungefahr 5 Minuten selbst aus, wenn in dieser Zeit keine Taste gedrückt wird. Im „Tone“-Modus schaltet sich das Gerät nicht aus.

Network-Kabelprüfung (Ntwk)

Der Network-Prüfmodus erhögt dem Verwender die Prüfung typischer RJ45-Kabel, wie CAT5 oder ähnlich bezeichnete, einschließlich abgeschirmter Kabel, auf korrekte Verdraughtung.

1. Das Fernbedienungsteil unter Verwendung eines kurzen Patchkabels (zuvor geprüft) an einem Ende des zu prüfenden Kabels und das NETcat Micro am anderen Ende anschließen.
2. Ntwk drücken. Das Gerät prüft sofort auf das Anliegen von Spannung. Wenn keine Spannung anliegt, die die Prüfung stören oder das Gerät beschädigten können, werden alle Prüfungen durchgeführt, um die Verdraughtung der Doppelleitungen und eine eventuell vorhandene Kabelabschirmung zu überprüfen.
3. Beobachten Sie die Symbole auf dem Display. Wenn das Kabel falsch verdrahtet ist, d. h. wenn Drahte verschiedener Doppelleitungspaare staat zusammen gehöriger Paare miteinander verdrahtet wurden, wird das „Split“-Symbol angezeigt. Beachten Sie, dass eine solche vertauschte Verdrillung von Doppelleiterpaaren nur in Kabeln über 2 m Länge erkannt werden können. Beachten Sie auch, dass das Erkennen von vertauschten Verdrillungen von Doppelleiterpaaren durch Gedrückthalten der Ntwk-Taste für 2 Sekunden ausgeschaltet werden kann, wenn Sie diese Anzeige für nicht standardgemäß Verdrahtungssysteme ignorieren möchen. Die Standardeinstellung ist „Split AN".

Telefonkabelprüfung (Tel)

Wie oben dargestellt, aber für Kabel mit bis zu drei Paaren, die an der RJ12-Buchse angeschlossen sind. In diesen Modus wird eine zusätzliche Prüfung durchgeführt, wenn Paare mit umgekehrter Polarität erkannt werden. In diesen Fall wird das „Reversed“-Symbol angezeigt. In diesen Modus gibt es keine Durchgangsprüfung für Abschirmungen.

Koaxialkabelprüfung (Coax)

Wie oben dargestellt, aber für nur ein Paar (d. h. Koaxialkabel).

Prüfungsdetails

Spannungsprüfung

These Prüfung sicht in jedem Paar nach Spannungen, die einige weniger Volt DC übersteigen. Wenn eine Spannung über thisem Grenzwert festgestellt wird, wird eine weitere Prüfung verhindert.

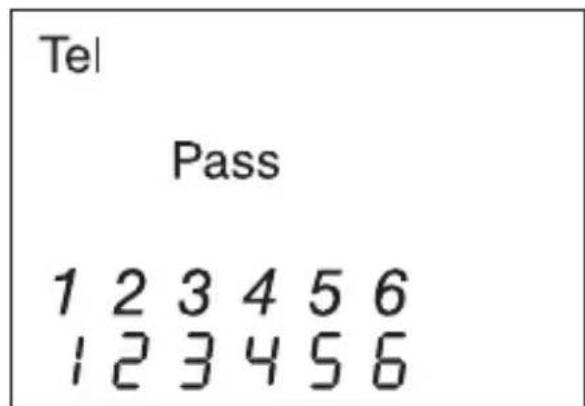

Verdrahtungsplan (Wiremap)

These Prüfung kontrolliert das Kabel auf korrekte Verdraughtung, wenn das Fernbedienungsteil während der Prüfung an ein Ende des Kabels angeschlossen ist. Der Kabelaufbau wird auf Abschirmungskontinuität (soweit damit ausgerüstet), Leerläufe, Kurzschlüsse sowie umgekehrte, überkreuzte und vertauschte Verdrilling von Doppelleitungen (Split Pairs) geprüft. Unter finden sich Beispiele für erkennbare Fehler mitugen Verdrahtungsplänen.

Ntwk
Pass
							Shield
1	2	3	4	5	6	7	8
1	2	3	4	5	6	7	8

Coax

Pass

Beispiele für die hαufigsten Ergebnisse

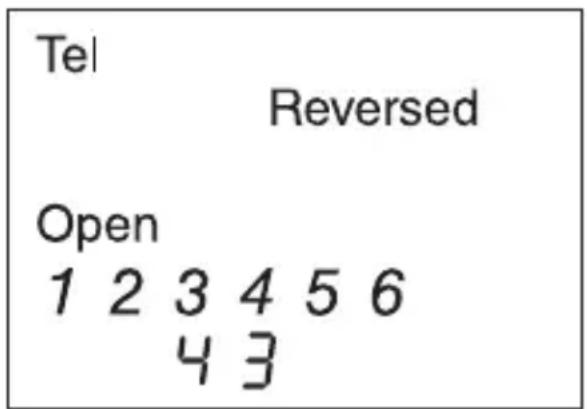

Einfaches RJ11 Telefonkabel

These Anzeige zeigt, wie eine einfache RJ11/ RJ11-Verbindungsleitung geprüft wird. Weil die Stecker mit der gleichen Seite nach oben an jeder Ende des Kabels angeschlossen werden, wird logischerweise eine Polaritätsumkehrung verursacht. Und weil nur ein einziges Paar angeschlossen ist, sind die anderen Paare (2/5 und 1/6) offen.

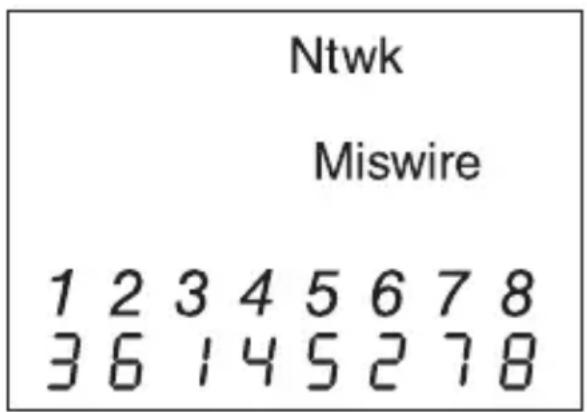

Gekreuztes CAT5 Kabel (Crossover-Kabel)

These Anzeige zeigt, wie ein gewöhnliches überkreuztes zweipaariges Kabel oftmals dazu verwendet wird, Geräte direkt hintereinander anzuschreiben, wobei die Paare 1/2 und 3/6 ausgetauscht sind. Das wird dennoch als ein „Miswire“ angezeigt, da die Bedingung für die Anzeige des „Pass“-Symbols ein perfekt gerade durchgehendes Kabel ist. Da derzeit mehrere

verschiedene Arten von gekreuzten Kabeln (Crossover-Kabeln) verwendet werden, wurde entschieden, die Bedingung anzuzeigen und dem Verwender die Entscheidung zu überlassen, ob das Ergebnis das für die spezifische Anwendung notwendige ist.

Verfolgungstonmodus

These Funktion bietet eine Mogglichkeit, Kabel zu verfolgen, indem einer von drei auswahlbaren vernehmlichen Tönen bei einer bestimmten Leitung, Doppelleitung oder allen Doppelleitungspaaren erzeugt wird. Das Kabel kann mithilfe eines Kabelortungsgeräts, das Töne in einem Bereich von 577 Hz bis 983 Hz erkennen kann, verfolgt werden.

Folgende drei Tone stehen zur Verfügung:

HiLo1 - Schnell Wobbeln
HiLo2 - Mittleres Wobbeln
HiLo3 - Langsames Wobbeln

Um den entsprechenden Verfolgungstonmodus einzustellen, wahren Sie zuerst die Kabelart, indem Sie das Gerät im Network-, Telefon- oder Koaxial-Modus einschalten. Drücken Sie dann Tone, um die Verfolgungstöne zu aktivieren. Durch wiederholtes Schnelles Drücken der Tone-Taste können Sie auswahlen, welche Drahte oder Doppelleitungen je nach Modus welchen Ton erzeugen. Ein langes Drücken auf Tone (länger als 2 Sekunden) währt den{nachsten Ton „HiLo1“, „HiLo2“ oder „HiLo3“ aus.

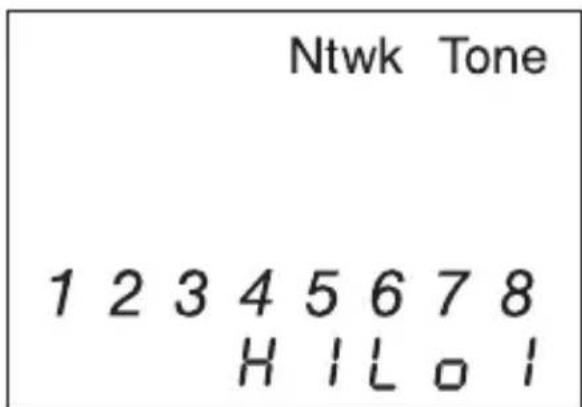

These Anzeige zeigt z. B., dass alle Drahte eines Networkkabels den „HiLo1“-Ton erzeugen.

In dieser Anzeige erzeugt nur Draht 3^* des Telefonkabels den „HiLo2“-Ton.

Technische Daten

Abmessungen: 150mm× 70mm× 33mm (5,9^ × 2,75^ × 1,3^ )

Gewicht: 220 g (0,5 lb) (einschließlich Fernbedienungsteil und gewöhnliche Batterie)

Stromversorgung: 9 V Alkali-Batterie (PP3, 6LR61)

Benutzeroberfläche:

LCD-Anzeige: Symbol und Sieben-Segment-Anzeige, gemischt

Hintergrundbeleuchtung: LED, grün

Tasten: Vier Tasten für kurzzeitigen Druckkontakt

Umgebungstechnische Anforderungen: Zur Verwendung in typischen Innenräumen, in denen typische EDV-Geräte betrieben werden können.

Betriebstemperatur: 0^ bis 50^ (32°F bis 122°F)

Lagertemperatur: -10^ bis 60^ (14°F bis 140°F)

Luftfeuchte: Bis zu 95% nicht kondensierend

Anschlisse an Benutzeroberfläche:

RJ45 abgeschirmte Buchse

RJ12 6-Wege-Buchse

koaxiale F-Buchse mit Schraubgewinde

Minimale Kabellänge für Erkennung von vertauschter Verdrillung von Network-Doppelleitungen 2 m bis 3 m (5 ft bis 10 ft) abhängig von Kabelart

Verfolgungstone für Doppelleitungen: Wechselfrequenzen von 577 Hz und 983 Hz werden in drei verschiedene vom Benutzer wählbaren Höhen erzeugt.

Vermutung der Doppelleitungsanschlüsse: Bei der Prüfung von Telefon- und Networkkabeln wird unterstellt, dass die Zuordnung der Leitungspaare zu den Stromkreisnummern den TIA-Verkabelungsstandards entspricht, d. h.:

Network-Modus: 1 & 2, 3 & 6, 4 & 5, 7 & 8

Telefon-Modus: 1 & 6, 2 & 5, 3 & 4

Wartung

VORSICHT

Stromschlaggefahr:

• An diesen Gerät keine Reparaturversuche unternehmen. Es enthalt keine Teile, die vom Benutzer gewartet werden können.
• Das Gerät keinen extremen Temperaturen oder hoher Luftfeuchtigkeit aussetzen. Hinweise findsie unter,Technische Daten".

Nichtbeachten dieser Sicherheitsvorkehrungen kann zu Verletzungen oder Schäden am Gerät führen.

Auswechseln der Batterie

1. Die Schraube zum Öffnen des Batteriefachdeckels lockern.
2. Die Batterien unter Beachtung der Polarität austauschen.
3. Den Deckel des Batteriefachs schlieben.

Reinigung

Das Gehäuse regelmäßig mit einem feuchten Tuch und einem milden Reinigungsmittel abwischen. Keine Scheuer- oder Lösungsmittel verwenden.
