Type de produit	Testeur de fils pour câbles réseau, téléphone et coaxiaux
Marque	Greenlee
Modèle	NC 100 (Micro NETcat)
Dimensions	150 mm x 70 mm x 33 mm
Poids	220 g (incluant l'appareil à distance et une pile)
Alimentation	Pile alcaline 9 V (PP3, 6LR61)
Affichage	Écran LCD à contraste élevé avec rétroéclairage vert
Interfaces	Douille RJ45 blindée, douille RJ12 à six voies, connecteur coaxial femelle type F
Modes de test	Réseau (Ntwk), téléphone (Tel), coaxial (Coax)
Fonctions principales	Vérification de continuité, détection de paires croisées, inversées, divisées, courts-circuits, circuits ouverts, blindage, polarité inversée
Repérage de câbles	Génération de trois tonalités distinctes (HiLo1, HiLo2, HiLo3) pour sondes adaptées
Température de fonctionnement	0 °C à 50 °C
Température d'entreposage	-10 °C à 60 °C
Humidité	Jusqu'à 95 % sans condensation
Longueur minimale de câble pour détection de paire divisée	2 m à 3 m selon le type de câble
Sécurité	Détection de tension (affiche VOLTS!), test inhibé en présence de tension; ne pas connecter à des circuits CA
Arrêt automatique	Après environ 5 minutes d'inactivité (sauf en mode tonalité)
Entretien	Nettoyage avec chiffon humide et détergent doux; remplacer pile 9 V
Réparabilité	Aucune pièce réparable par l'utilisateur; ne pas ouvrir
Garantie	Garantie limitée d'un an
Accessoires inclus	Appareil à distance, pile 9 V

FOIRE AUX QUESTIONS - NC 100 GREENLEE

Comment allumer le Greenlee NC 100 ?

Appuyez sur le bouton du mode souhaité (Ntwk, Tel ou Coax) pendant une demi-seconde pour allumer l'appareil.

Quels types de câbles peut tester le NC 100 ?

Il teste les câbles réseau (RJ45, CAT5, blindés), les câbles téléphoniques (RJ12 jusqu'à trois paires) et les câbles coaxiaux (type F).

Que signifie l'icône 'Split' sur l'écran ?

L'icône 'Split' indique une paire divisée, c'est-à-dire que les fils de paires différentes ont été utilisés. La détection est active par défaut et peut être désactivée en maintenant Ntwk enfoncé 2 secondes.

Comment repérer un câble avec le NC 100 ?

Sélectionnez le mode correspondant puis appuyez sur 'Tone'. Vous pouvez choisir entre trois tonalités (HiLo1, HiLo2, HiLo3) en maintenant Tone enfoncé. Utilisez une sonde adaptée pour détecter la tonalité.

Que faire si l'écran affiche 'VOLTS!' ?

Cela signifie qu'une tension supérieure à quelques volts est détectée sur une paire. Débranchez immédiatement l'appareil pour éviter des dommages. Le test est inhibé tant que la tension est présente.

Quelle pile utiliser et comment la remplacer ?

Utilisez une pile alcaline 9 V (type PP3 ou 6LR61). Ouvrez le compartiment à piles en desserrant la vis, remplacez la pile en respectant la polarité, puis refermez.

Le NC 100 s'éteint-il automatiquement ?

Oui, après environ 5 minutes d'inactivité, sauf en mode tonalité. Pour économiser la pile, l'appareil s'éteint automatiquement.

Puis-je réparer le NC 100 moi-même ?

Non, l'appareil ne contient aucune pièce réparable par l'utilisateur. N'essayez pas de l'ouvrir. Confiez toute réparation à un professionnel.

Quelle est la longueur minimale de câble pour détecter une paire divisée ?

La détection des paires divisées nécessite un câble d'au moins 2 m à 3 m, selon le type de câble.

Comment nettoyer le Greenlee NC 100 ?

Nettoyez le boîtier avec un chiffon humide et un détergent doux. N'utilisez pas de produits abrasifs ou de solvants.

MODE D'EMPLOI NC 100 GREENLEE

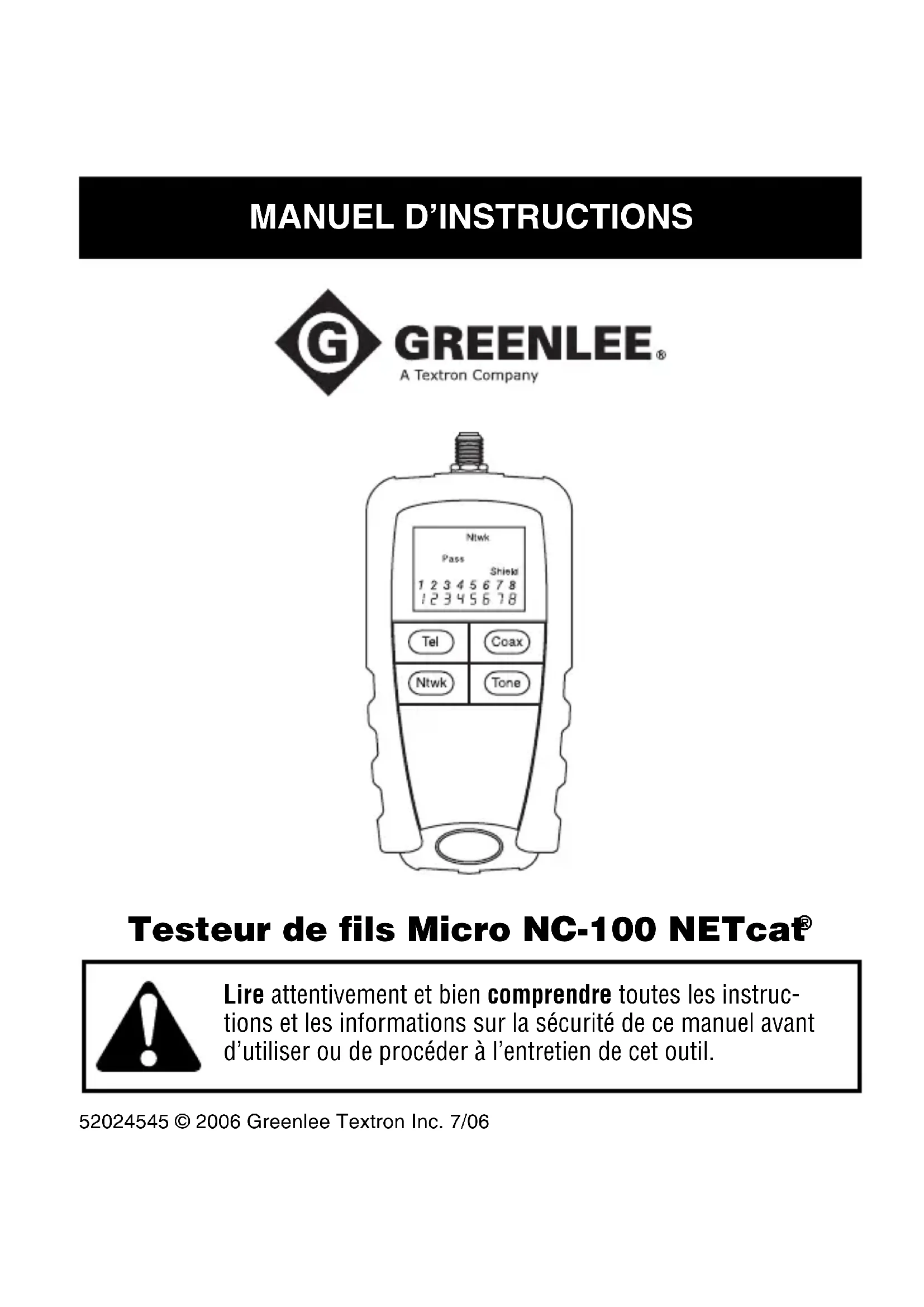

Testeur de fils Micro NC-100 NETcat

Lire attentivement et bien comprendre toutes les instructions et les informations sur la sécurité de ce manuel avant d'utiliser ou de proceder à l'entretien de cet outil.

Description

Le testeur de fils Micro NETcat® est un dispositif qui vérifie les paires torsadées et les câbles coaxiaux. Il utilise une technologie numérique à haute vitesse pour vérifier la continuité du câblage et corriger l'allocation des paires de fils.

Voici ses caractéristiques supplémentaires :

• Utilise un afficheur à cristaux liquides à contraste élevé avec rétroéclairage.
• Vérifie les paires torsadées et blindées, les paires torsadées non blindées et les cables coaxiaux.
• Produit trois tonalités distinctes pour le repérage des cables.
• Vérifie les correspondances des fils.
• Detecte les courts-circuits, la polarite inversee, les paires croisées et les paires divisées.

Sécurité

Lors de l'utilisation et de l'entretien des outils et des équipements de Greenlee,Vote sccurite est une priorite. Ce manuel d'instructions et toute etiquette sur l'outil fournit des informations permettant d'eviter des dangers ou des manipulations dangereuses liées à l'utilisation de cet outil. Suivre toutes les consignes de sécurité indiquées.

Dessein de ce manuel

Ce manuel d'instructions est concu pour que le personnel puisse se familiariser avec le fonctionnement et les procedures d'entretien sures du Micro NC-100 NETcat de Greenlee. Mettre ce manuel à la disposition de tous les employés. On peut obtenir des exemplaires Gratis sur simple demande.

Toutes les specifications sont nominales et sujettes à des modifications lorsque la conception est améliorée. Greenlee Textron Inc. ne peut être responsable pour des dommages resultant d'une application incorrecte ou d'une mauvaise utilisation de ses produits.

NETcat est une marque de commerce déposée de Tempo Research Corp.

Consignes de sécurité importantes

SYMBOLE D'AVERTISSEMENT

Ce symbole met en garde contre les risques et les manipulations dangereuses pouvant entraîner des blessures ou l'endommagement du matériel. Le mot indicateur, défini ci-dessous, indique la gravité du danger. Le message qui suit le mot indicateur indique comment empêcher le danger.

DANGER

Danger immédiat qui, s'il n'est pas pris en considération ENTRAINERA des blessures graves, voire mortelles.

AVENTISSEMENT

Danger qui, s'il n'est pas pris en considération, POURRAIT entrainer des blessures graves, voire mortelles.

ATTENTION

Dangers ou manipulations dangereuses qui, s'ils ne sont pas pris en considération, POURRAIENT EVENTUELLEMENT entraîner des dommages à la propriété ou cause des blessures.

CONSERVER CE MANUEL

Consignes de sécurité importantes

	▲ AVERTISSEMENT
	Lire attentivement et bien comprendre cette documentation avant d'utiliser ou de procéder à l'entretien de cet équipement. Négliger de comprendre comment utiliser cet outil en toute sécurité pourrait provoquer un accident et entraîner des blessures graves, voir mortelles.

AVERTISSEMENT

Risques de décharge électrique: Ne pas connecter cet apparéil à des circuits alimentés par c.a. L'inobservation de cette consigne pourrait entraîner des blessures graves, voir mortelles.

Consignes de sécurité importantes

ATTENTION

Risques de décharge électrique :

• L'utilisation de cet apparéil dans une zone activée par des haute fréquences pourrait produit des lectures instables ou inexactes.
• Ne pas faire tomber l'appareil ou lemettre en contact avec de I'eau, car des dommages internes pourraient en résultat.
• Ne pas tenter de réparer cet apparéil. Il ne compte aucune piece pouvant être réparée.
• Ne pas exposer l'appareil à des températures ou à une humidité extrêmes. Se reporter à la section des « Spécifications »
• Utiliser cet apparéil uniquement dans le but pour lequel il a été concu, comme il est décrit dans ce manuel. Toutte autre utilisation peut alterer le système de protection de cet apparéil.

L'inobservation de ces consignes pourrait endommager l'appareil et entrainer des blessures.

ATTENTION

Risques de décharge électrique :

Cet apparéil peut supporter des conditions d'entrée de tension lorsque connecté à de l'équipment de téléphonie normal (c.-à-d 50 Vc.c.) pendant de courtes périodes de temps. La vérification est inhibée lorsqu'une tension supérieure à quelques volts existe entre les fils d'une paire; un message apparait alors sur l'afficheur (indiqué ici).

VOLTS!

Débrancher immédiatement l'appareil pour éviter des dommages permanents. L'inobservation de cette consigne pourrait endommager l'appareil et entraîner des blessures.

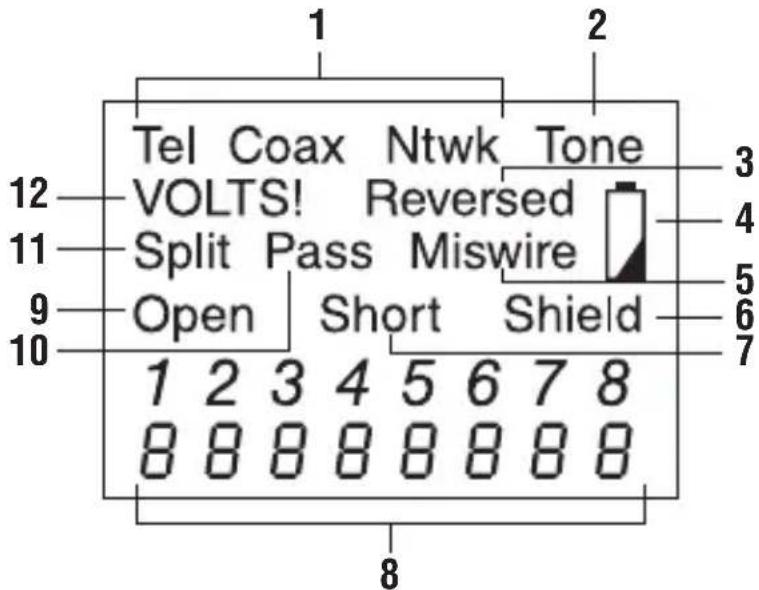

Icônes d'afficheur à cristaux liquides

L'interface de l'appareil utilise un panneau d'afficheur à cristaux liquides dont le contraste élevé facilitite l'utilisation.

Voici les icones utilisées :

1. Tel, Coax, Ntwk: Le mode de test pour téléphone, coaxial ou réseau est sélectionné.
2. Tone: La tonalité de dépistage des paires est active.
3. Reversed: La polarité de la paire du téléphone est inversée.
4. Pile faible.*
5. Misure: Mauvais raccordement, le câblage n'a pas de correspondance un à un.
6. Shield : Le blindage ou le filtre est connecté.
7. Short : Certains fils sont court-circuités.
8. Les chiffres indiquent la correspondance des fils avec l'ordinateil à distance.
9. Open : Certains fils sont en circuit ouvert.
   10.Pass:Tous les fils sont connectés un a un (correct).
10. Split: Paire divisée détectée.

11. VOLTS! : Tension détectée sur une ou plusieurs paires; le test est inhibé. Débrancherrapidement pour éviter des dommages.

12. Le Micro NETcat exige l'utilisation d'une pile de 9 V de type à encliqueter (des piles de type alcalin sont recommandées). Lorsque l'icone de pile faible est affichée, il reste quelques heures d'utilisation normale. L'utilisation de l'appareil lorsque la pile est faible réduira eventuellement la précision des mesures.

Utilisation

ACTIVATION, DÉSACTIVATION et désactivation automatique

• Pour activer le Micro NETcat, appuyer sur le bouton de mode désiré pendant une demi-seconde.
• Pour désactiver l'appareil, appuyer sur un autre bouton de mode pendant une demi-seconde.
• Pour prolonger la durée de vie de la pile, l'appareil s'estint automatiquement si aucun bouton n'a été pressé pendant environ cinq (5) minutes. L'appareil ne s'est in part lorsqu'en mode de tonalité.

Test de cable de réseau (Ntwk)

Le mode de test de réseau permet à l'utilisateur de vérifier des cables RJ45 typiques, comme le CAT5 ou des cables dont les specifications sont similaires, y compris les types blindés, pour vérifier si le câblage est correct.

1. Connecter l'appareil à distance à l'aide d'un petit fil de raccordement (verifié précédiment) à une extrémité du cable à vérifier et le Micro NETcat à l'autre extrémité.
2. Appuyer sur Ntwk. L'appareil vérifie immédiatement si des tensions sont réalisées. Si aucune tension n'est détectée, susceptible de brouiller le test ou d'endommager l'appareil, les tests sont exécutés pour vérifier le câblage des paires du cable et, le cas échéant, le blinding du cable.
3. Surveiller les icones sur l'afficheur. Si le cable est mal cable, de sorte que des fils de paires différentes sont utilisés au lieu des paires vérables, l'icone « Split » apparait. Remarquer que des divisions peuvent être détectées seulement dans les cables de plus de 2 m (5 pi). Remarquer également que la détction d'une paire divisée peut être désactivée en appuyant pendant deux (2) secondes sur Ntwk, si l'on souhaite ignoreer les indications de division données pour les systèmes hors norme. Le mode par défaut est « Split On »

Test de cable téléphonique (Tel)

Comme ci-dessus, mais pour des cables ayant jusqu'à trois paires câblées à la douille RJ12. Un test supplémentaire est effectué dans ce mode : les paires dont la polarité est inversée sont identifiées et l'icone « Reversed » est affichée dans ce cas. Aucun test de continuité de blinding n'est effectué dans ce test.

Comme ci-dessus mais pour une paire (c-à-d., câbles coaxiaux).

Détails du test

Vérification des tensions

Ce test vérifie si des surtensions de quelques volts c.c. sont presents entre chaque paire. Si une tension supérieure à ce seuil est détectée, la vérification est inhibée.

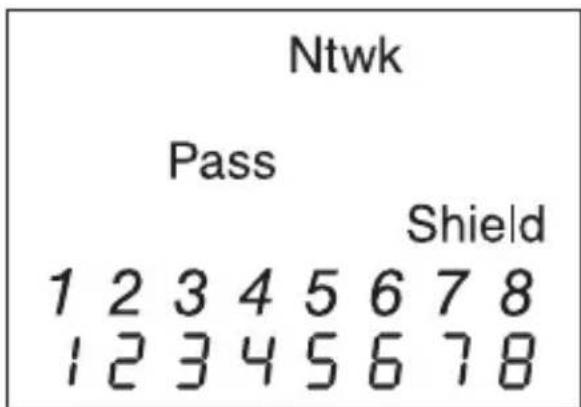

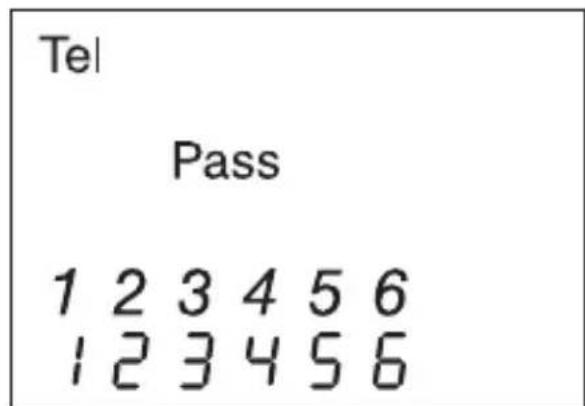

Correspondance des fils

Ce test vérifie si le câblage est correct lorsque l'appareil à distance est connecté à l'extrémité du cable vérifié. La configuration du cable est vérifiée pour y détecter la continuité du blindage (le cas échéant), des circuits ouverts, des courts-circuit, des paires inversées, des paires croisées et des paires divisées. Voici des exemples de défaillances pouvant être détectées par une bonne verification de la correspondance des fils.

Exemples de résultats courants

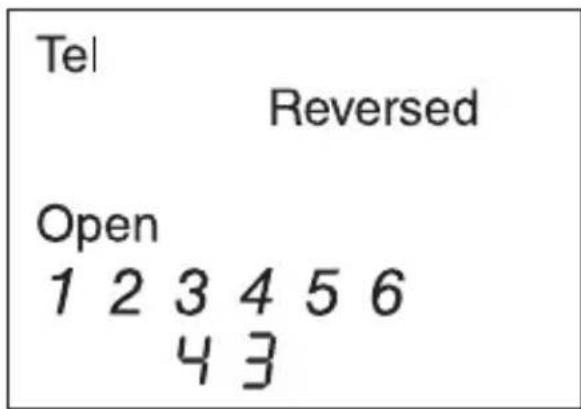

Cordon téléphonique RJ11 simple

Cet écran indique la méthode de vérification d'un fil de connexion RJ11 à RJ11 simple. Alors que les fiches sont connectées « de la même manière » à l'une ou l'autre extrémité du cable, une inversion de polarité effective est presente. Et comme une seule paire est connectée, les autres paires (2/5 et 1/6) sont ouvertes.

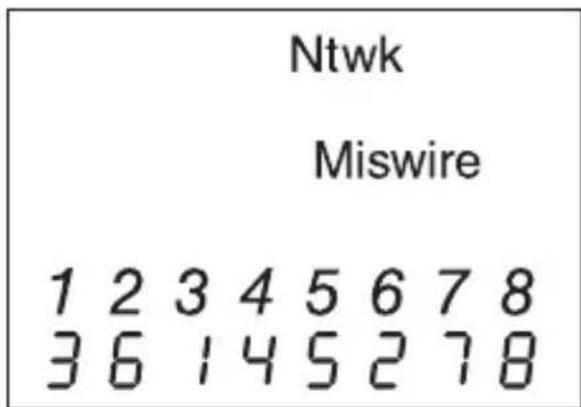

Câble croisé CAT5

Cet écran indique comment un cable croisé typique est souvent utilisé pour connecter des apparêls dos-à-dos, alors que les paires 1/2 et 3/6 sont permutées. Ceci est encore affché comme une mauvaise connexion (Misswire) car la seule condition qui permet d'afficher l'icone « Pass » est un cable direct parfait. Bien que plusieurs types différents de cables croisés soient utilisés à l'heure actuelle, il a été décidé d'afficher l'état et de permettre à l'utilisateur de décidier si le résultat correspond à l'exigence d'une application spécifique.

Mode de repérage de tonalité

Cette fonction permet de repérer des cables en générant une des trois tonalités distinctes sur un fil ou sur une paire spécifique, ou encore sur toutes les paires. Le cable peut être repéré à l'aide d'une sonde capable de détecter des tonalités dans une plage de 577 Hz à 983 Hz.

Voici les trois tonalités disponibles :

• HiLo1 - Modulation rapide
  HiLo2 - Modulation moyenne
  HiLo3 - Modulation lente

Pour sélectionner le mode de repérage de tonalité pertinent, sélectionner d'abord le type de cable en faisant passer l'appareil en mode réseau, téléphone ou coaxial. Appuyer ensuite sur Tone pour activer le repérage des tonalités. Des pressions rapides et repétées sur Tone permettent de sélectionner les fils ou les paires qui portent la tonalité, selon le mode. Un pression longue sur Tone (plus de deux secondes) permet de sélectionner le prochain type de tonalité: « HiLo1», « HiLo2», « HiLo3».

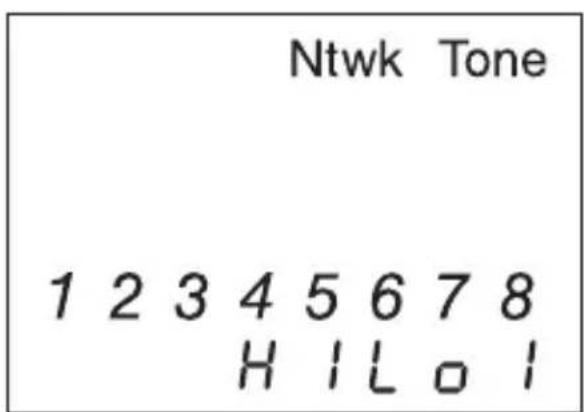

Cet écran indique, par exemple, que tous les fils d'un cable de réseau portent la même tonalité « HiLo1 »

Dans cet écran, seul le fil « 3 » du câble téléphoniqueporte la tonalité « HiLo2 »

Spcifications

Dimensions: 150mm× 70mm× 33mm (5,9 po x 2,75 po x 1,3 po)

Poids: 220 g (0,5 lb) (incluant l'appareil à distance et une pile courante)

Source d'alimentation : Pile alcaline de 9 V (PP3, 6LR61)

Interfaceutilisateur：

Affichage à cristaux liquides : Icônes et type à sept segments mélangés

Retroéclairage: DEL verte

Boutons: Quatre boutons à contact momentané

Conditions ambiantes : Conçu pour des conditions ambiantes typiques où l'on retrouve de l'équipement TI typique.

Température de fonctionnement: 0^ C à 50^ C (32 °F à 122 °F)

Température d'entreposage: -10 °C à 60 °C (14 °F à 140 °F)

Humidité : jusqu'à 95 % sans condensation

Connexions d'interface :

Douille blindée RJ45

Douille à six voies RJ12

Coaxial filete femelle de type F

Longueur de cable minimale pour la détction d'une paire divisée sur un réseau :

2 m à 3 m (5 pi à 10 pi) selon le type de cable

Tonalités de repérage de paire : Produit des fréquences alternant entre

577 Hz et 983 Hz à trois taux pouvant être sélectionnés par l'utilisateur.

Assomptions pour la connexion des paires : Lors du test de cables téléphoniques et de réseau, il est supposé que l'allocation des paires aux numérodes de circuits est

conformé aux normes TIA :

Mode réseau: 1 et 2, 3 et 6, 4 et 5, 7 et 8

Mode t'élephonique: 1 et 6, 2 et 5, 3 et 4

Entretien

ATTENTION

Risques de décharge électrique :

• Ne pas tenter de réparer cet apparéil. Il ne compte aucune piece pouvant être réparée.
• Ne pas exposer l'appareil à des températures ou à une humidité extrêmes. Se reporter à la section des « Spécifications »

L'inobservation de ces consignes pourrait endommager l'appareil et entrainer des blessures.

Remplacement des piles

1. Desserrer la vis pour ouvrir la porte du compartmenté à piles.
2. Remplacer la ou les piles (respecter la polarité).
3. Fermer la porte du compartmente a pile.

Nettoyage

Nettoyer regulierement le boitier avec un chiffon humide et un détermgent doux. Ne pas utiliser de produits abrasifs ou de solvants.
