BEDIENUNGSANLEITUNG NC-500 GREENLEE

NC-500 NETcat® Pro Verdrahtungstester

Vor Bedienung oder Wartung dieses Geräts bitte alle Anweisungen und Sicherheitsinformationen in diesem Handbuch genau lesen und beachten.

Registrieren Sie dieses Produkt unter www.greenlee.com

Beschreibung

Der NETcat® Pro Verdrahtungstester ist ein Gerät zur Prüfung von verdrillten Doppelleitungen (Twisted Pair) und Koaxialkabeln. Es verwendet TDR-Technologie, um Entfernungen zu Defekten und Kabellängen zu messen. Zudem hat es auch eine Funktion, die das Auffinden eines aktiven Netzwerkgerät-Partners (PC/HUB) ermöglicht.

Zusätzliche Funktionsmerkmale:

Verwendet eine Touchscreen LCD-Anzeige mit Kontrasteinstellung und Hintergrundbeleuchtung.

Prüft abgeschirmte Doppelleitungen (Twisted Pair), nicht abgeschirmte Doppelleitungen • und Koaxialkabel.

Misst Kabellängen mit TDR-Technologie.

Erzeugt vier verschiedene Töne zur Kabelverfolgung.

Ermittelt ein aktives Netzwerkgerät (PC/HUB) in 10/100/1000 BaseT-Netzwerken, die die • Leistungsfähigkeit des Geräts anzeigt.

Zeigt das Vorhandensein einer PoE-Quelle (Power over Ethernet) an.

Prüft Verdrahtungspläne (Wiremaps).

Erkennt Kurzschlüsse, Leerläufe, umgekehrte Polarität, überkreuzte Doppelleitungen und • vertauschte Verdrillung von Doppelleitungen.

Verwendet Fern-ID-Geräte zur Office-Identifikation (Feststellung eines Bürostandortes).

Bibliothek mit typischen NVP-Werten für übliche Kabel.

Notizzettel-Funktion für Notieren kurzer Notizen bzw. Erinnerungsnotizen.

Sicherheitsvorkehrungen

Sicherheitsvorkehrungen sind bei der Verwendung und der Wartung der Geräte und Ausrüstung von Greenlee entscheidend. Die vorliegende Anleitung und etwaige am Gerät angebrachte Markierungen geben Hinweise zur Vermeidung von Gefahren und gefährlichen Praktiken in Bezug auf die Handhabung dieses Geräts. Bitte alle hier angegebenen Sicherheitshinweise beachten.

Zweck dieses Handbuchs

Dieses Handbuch dient dazu, das Personal mit den sicheren Betriebs- und Wartungsverfahren für den NC-500 NETcat® Pro von Greenlee vertraut zu machen. Bitte dieses Handbuch allen Mitarbeitern zugänglich machen. Ersatz-Handbücher sind auf Anfrage kostenlos erhältlich unter www.greenlee.com.

Wichtige Sicherheitsinformationen

SICHERHEITS-WARNSYMBOL

Dieses Symbol macht auf gefährliche oder riskante Praktiken aufmerksam, die zu Schäden oder Verletzungen führen können. Das Signalwort, wie nachfolgend definiert, gibt den Schweregrad der Gefahr an. Der dem Signalwort folgende Hinweis informiert darüber, wie die Gefahr verhindert oder vermieden wird.

⚠️ GEFAHR

Akute Gefahr, die bei Nichtvermeiden zu schweren Verletzungen oder zum Tod FÜHRT.

⚠️WARNUNG

Gefahr, die bei Nichtvermeiden zu schweren Verletzungen oder zum Tod führen KANN.

▲ VORSICHT

Gefahr oder unsichere Praktiken, die bei Nichtvermeiden zu Verletzungen oder Sachschäden führen KÖNNEN.

DIESES HANDBUCH BITTE AUFBEWAHREN

Wichtige Sicherheitsinformationen

Lesen Sie vor Betrieb oder Wartung dieses Geräts die Bedienungsanleitung sorgfältig durch und beachten Sie sie. Mangelndes Verständnis der sicheren Betriebsweise dieses Geräts kann zu Unfällen mit schweren oder tödlichen Verletzungen führen.

Stromschlaggefahr:

Dieses Gerät nicht an AC Stromkreise anschließen.

Das Nichtbeachten dieser Warnung kann zu schweren oder tödlichen Verletzungen führen.

Wichtige Sicherheitsinformationen

VORSICHT

Stromschlaggefahr:

Die Verwendung dieses Geräts in einem Hochfrequenzbereich kann zu instabilen bzw. • ungenauen Messwerten führen.

Das Gerät nicht fallenlassen oder nass werden lassen, da dies interne Schäden • verursachen kann.

An diesem Gerät keine Reparaturversuche unternehmen. Es enthält keine Teile, die vom Benutzer gewartet werden können.

Das Gerät keinen extremen Temperaturen oder hoher Luftfeuchtigkeit aussetzen. • Hinweise finden Sie unter „Technische Daten“.

Dieses Gerät zu seinem vom Hersteller bestimmten Zweck wie in dieser Anleitung • beschrieben verwenden. Andere Verwendungen beeinträchtigen u.U. den vom Gerät gebotenen Schutz.

Nichtbeachten dieser Sicherheitsvorkehrungen kann zu Verletzungen oder Schäden am Gerät führen.

VORSICHT

Stromschlaggefahr:

Dieses Gerät kann Eingangsspannungsschwankungen widerstehen, wenn es an eine normale Telefonanlage (d. h. 50 VDC) angeschlossen wird. Wenn 5 VDC oder mehr an einer Doppelleitung angeschlossen werden, wird der Prüfvorgang verhindert. Dabei wird die hier gezeigte Meldung auf dem Display angezeigt.

Nichtbeachten dieser Sicherheitsvorkehrungen kann zu Verletzungen oder Schäden am Gerät führen.

Grafische Benutzeroberfläche

Die Benutzeroberfläche des Geräts verwendet einen Touchscreen für mehr Benutzerfreundlichkeit. Navigation und Änderungen sind folgendermaßen möglich:

1. Zugtaste für Grobeinstellung.
2. Feineinstellungstaste zur Verringerung des Wertes.
3. Feineinstellungstaste zur Vergrößerung des Wertes.
4. „Zurück“-Taste.
5. „Auswahl/Eingabe“-Taste.
6. Symbol für niedrigen Batteriestand.*

* Der NETcat Pro verwendet eine 9 V Alkalibatterie. Wenn das Batteriesymbol angezeigt wird, ist der Batteriestand niedrig. Die Verwendung des Geräts mit niedrigem Batteriestand kann sich auf die Messgenauigkeit auswirken.

Betrieb

EIN- UND AUSSCHALTEN

Um den NETcat Pro einzuschalten, muss die Taste länger als 2 Sekunden gedrückt werden. • Um den NETcat Pro auszuschalten, muss die Taste länger als 2 Sekunden gedrückt • werden.

Zurücksetzen auf die vorgegebene Werkseinstellung

Um das Gerät auf die Werkseinstellung zurückzusetzen, drücken Sie die Taste länger als 5 Sekunden.

Diese Rücksetzung löst dann eine Kalibrierung des Touchscreen und der Nullpunktverschiebung für alle Doppelleitungen aus. Daraufhin werden alle gespeicherten Einstellungen (d. h. Nominale Ausbreitungsgeschwindigkeit [NVP], Sprache und Kontrast) auf die jeweiligen Werkseinstellungen zurückgesetzt.

Hauptmenü-Screen

Beim normalen Einschalten geht das Gerät in den folgenden Modus und erwartet eine Screenauswahl.

Betrieb (Fortsetzung)

Einrichten

Mit der Auswahl des SETUP MENÜs bietet das Gerät die folgenden Möglichkeiten:

• Längeneinheit können mit den Einstellungstasten, wie gezeigt, ausgewählt werden.
• Auto-Aus kann über die dargestellten Einstellungstasten von NIEMALS bis zu einer Dauer von 15 Minuten eingestellt werden.
• Die Auswahl von UTP / STP ermöglicht die Einstellung der NVP* für den Multipaar-Test.
  • Die Auswahl von Koaxial ermöglicht die Einstellung der NVP für den Einzelpaar/Koax-Test.
• Die Auswahl von Display ermöglicht dem Benutzer die Änderung der LCD-Kontrasteinstellung, der Abschaltung der Hintergrundbeleuchtung und der Kalibrierung des Touchscreen.
• Die Auswahl von Sprache ermöglicht dem Benutzer die Änderung der in der Benutzeroberfläche verwendeten Sprache.

• Die Auswahl von Notizzettel ermöglicht dem Benutzer selbst bei getrennter Batterie das Erstellen und Abspeichern einer kurzen Notiz oder einer Erinnerungsnotiz. Diese Notiz wird bei jedem Einschalten des Geräts angezeigt. Wenn die Notiz nicht mehr notwendig ist, kann sie durch Drücken von CLR (LÖSCHEN) auf der Touchscreen-Tastatur gelöscht werden. Diese Zeichen können über die Touchscreen-Tastatur hinzugefügt werden.

• Leertaste

• Bildschirm löschen
• Rücktaste
• Eingabe/CR
• Beenden

* Nominale Ausbreitungsgeschwindigkeit (Nominal Velocity of Propagation – NVP) ist ein Maß für die Geschwindigkeit, mit der sich ein Signal in einem Kabel fortbewegt mit Bezug auf die Lichtgeschwindigkeit.

Betrieb (Fortsetzung)

Kalibrierung – NVP

Im NVP-Kalibrierungsmodus kann der Wert mithilfe des Einstellungsbalkens eingestellt werden.

Da Kabel unterschiedliche Kapazitäten und Widerstände aufweisen, muss die NVP mit einem artgleichen Kabel derselben Länge des zum Testen vorgesehenen Kabels kalibriert werden, um eine korrekte Längenmessung zu erhalten. Bitte beachten Sie, dass der Multipaar-Test und der Koax-Test unterschiedliche NVP-Werte haben.

Suchliste für Kabel-NVP: Die Bibliothek für die Kabel-NVP wird wie gezeigt im NVP-Einstellungsbildschirm aufgerufen. Fünf Festkabel mit typischen Werten sind jeweils bereits im Speicher für UTP/STP- und KOAX-Kabel gespeichert. Der Benutzer kann dieser Bibliothek durch Drücken der Taste + Werte hinzufügen. Im Speicher können maximal fünf benutzerdefinierte Kabel gespeichert werden. Diese Daten bleiben im Speicher abgelegt, selbst wenn die Batterie herausgenommen wird.

Betrieb (Fortsetzung)

Multipaar-Test

Die Auswahl von Multipaar-Test ermöglicht dem Benutzer die Durchführung eines integrierten Tests, der die folgenden Kabelmerkmale überprüft:

Prüfung auf aktives Netzwerkgerät.

Prüfung auf Spannungen.

Prüfung auf Office Identifier.

Überprüfung des Verdrahtungsplanes (wiremap).

Länge zum Kurzschluss oder zu offenem Kabel.

Eine weitere Beschreibung der oben dargestellten Prüfungen finden Sie im Abschnitt „Testdetails“.

Einzelpaar/Koax-Test

Wie oben dargestellt, aber für nur ein Paar (d. h. Koaxialkabel).

Testdetails

Spannungsprüfung

Diese Prüfung sucht in jedem Paar nach Spannungen über 5 VDC. Wenn eine Spannung über diesem Grenzwert festgestellt wird, wird eine weitere Prüfung verhindert.

Netzwerkpartner-Überprüfung

Dieser Test sucht nach einem aktiven Netzwerkgerät (d. h. PC/HUB). Wenn ein aktives Gerät gefunden wurde, werden die Fähigkeiten des Geräts mit einem Häkchen angezeigt (siehe Abbildung).

Die markierten Fähigkeiten zeigen die möglichen Übertragungsgeschwindigkeiten, die das gefundene Gerät erreichen kann (IEEE802.3 Standard). Unten finden Sie eine detailliertere Erklärung der Fähigkeiten:

10 Base-T: Zeigt an, dass das Gerät Daten mit einer Geschwindigkeit von 10 Mbps halbduplex übertragen kann.

10 Base-T FD: Zeigt an, dass das Gerät Daten mit einer Geschwindigkeit von 10 Mbps vollduplex übertragen kann.

100 Base-TX: Zeigt an, dass das Gerät Daten mit einer Geschwindigkeit von 100 Mbps halbduplex übertragen kann.

100 Base-TX FD: Zeigt an, dass das Gerät Daten mit einer Geschwindigkeit von 100 Mbps vollduplex übertragen kann.

100 Base-T4: Zeigt an, dass das Gerät Daten mit einer Geschwindigkeit von 100 Mbps vierpaarig übertragen kann.

1000 Base-T: Hiermit wird angezeigt, dass das Gerät Daten mit Geschwindigkeiten im Gigabitbereich übertragen kann.

Blinken des Hubs: Wird ein Netzwerkgerät festgestellt, gibt der NC-500 Aktivitätsimpulse aus Daraufhin blinkt die Aktivitäts-LED am Netzwerkgerät stetig.

Power over Ethernet: Wenn der NC-500 an ein Netzwerkgerät mit PoE-Fähigkeit angeschlossen ist, wird „POE“ angezeigt. Die Feststellung von PoE ist nur bei Geräten möglich, die der Norm IEEE802.3af entsprechen.

Ein Gerät mit PoE-Fähigkeit und einer Datenübertragungsfähigkeit von bis zu 100 Mbps wurde festgestellt.

Ein Gerät mit einer Datenübertragungsfähigkeit von bis zu 1000 Mbps wurde festgestellt.

Testdetails (Fortsetzung)

Verdrahtungsplan (Wiremap)

Diese Prüfung prüft das Kabel auf korrekte Verdrahtung, wenn eine Fern-/Office-ID-Einheit an das Ende des zu prüfenden Kabels angeschlossen ist. Der Kabelaufbau wird auf Abschirmungskontinuität (soweit damit ausgerüstet), Leerläufe, Kurzschlüsse sowie umgekehrte, überkreuzte und vertauschte Verdrillung von Doppelleitungen (Split Pairs) geprüft. Unten finden sich Beispiele für erkennbare Fehler mit guten Verdrahtungsplänen.

Guter Verdrahtungsplan. Verdrahtungsplan mit einer offenen Stelle bei 10 ft bei Paar 1-2 und unterbrochener Abschirmung.

Verdrahtungsplan mit einem Kurzschluss bei 11 ft bei Paar 1-2 und unterbrochener Abschirmung.

Verdrahtungsplan mit einer falschen Verdrahtung zwischen Paaren 4-5 und 7-8.

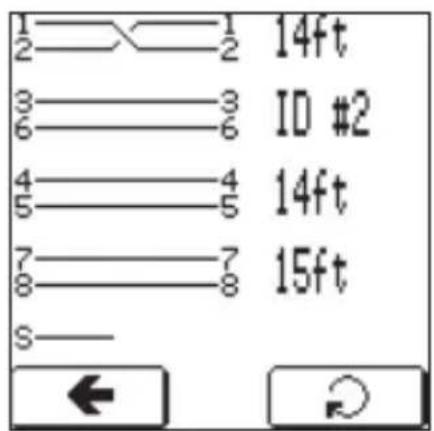

Verdrahtungsplan mit einer Doppelleitung mit vertauschter Verdrillung bei Paar 1-2 und 7-8 und unterbrochener Abschirmung.

Verdrahtungsplan mit einer umgekehrten Doppelleitung bei Paar 1-2 und unterbrochener Abschirmung.

Testdetails (Fortsetzung)

Verdrahtungsplan (Wiremap) (Fortsetzung)

Verdrahtungsplan mit einer gekreuzten Doppelleitung bei Paar 1-2 und 4-5 und unterbrochener Abschirmung.

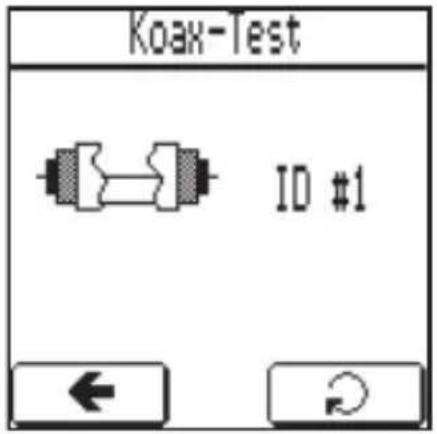

Office-Identifikations-Prüfung

Dieser Test sucht nach einem Office-Identifikationsmodul, das an das zu prüfende Kabel angeschlossen ist. Wenn ein Office-ID-Modul angeschlossen ist, wird dessen ID-Nummer, wie dargestellt, angezeigt. Diese Funktion kann zur Identifikation von Bürostandorten an der Verteileranlage verwendet werden.

Die Haupteinheit mit dazugehöriger Ferneinheit ist ID Nr. 1.

Die Office-Identifikationsmodule Nr. 2 und höher sind in einem wahlweisen Zubehörsatz enthalten.

Längenmessung

Die Länge zu einem offenen Kabel/Kurzschluss wird je nach Auswahl im SETUP MENÜ in Feet oder Metern angegeben.

Verfolgungstonmodus

Diese Funktion bietet die Möglichkeit, Kabel zu verfolgen, indem einer von vier vernehmlichen Tönen bei einer bestimmten Doppelleitung oder allen Doppelleitungspaaren erzeugt wird. Das Kabel kann mithilfe eines Kabelortungsgeräts, das Töne in einem Bereich von 577 Hz bis 983 Hz erkennen kann, verfolgt werden.

Folgende vier Töne stehen zur Verfügung:

Ton 1 – Langsames Wobbeln (577 Hz und 983 Hz)•

Ton 2 – Schnelles Wobbeln (577 Hz und 983 Hz)•

Ton 3 – Stottern (577 Hz und 983 Hz)•

Ton 4 – Melodie (577 Hz, 983 Hz, 818 Hz und 923 Hz)•

Diese Töne können mit dem Tonsignalgeber des NETcat Pro, wie dargestellt, angehört werden:

Drücken, um den aktuellen Ton anzuhören.

Technische Daten

Etuiabmessungen: 85 x 35 x 170 mm

Gewicht: 200 g

Stromversorgung: 9 V Alkali-Batterie (PP3, 6LR61)

Benutzeroberfläche:

LCD-Anzeige:

Pixel-Punkte: 128 x 128 Punkte

Punktgröße: 0,40 x 0,40 mm

Punktabstand: 0,43 x 0,43 mm

Sichtbarer Bereich: 60 x 58 mm

Hintergrundbeleuchtung: LED, weiß

Tasten: LCD-Touchscreen, eine kurzzeitige Druckkontakttaste

Umgebungstechnische Anforderungen:

Betriebstemperatur: 0 °C bis 50 °C

Lagertemperatur: -20 °C bis 70 °C

Luftfeuchte: Bis zu 95 % nicht kondensierend

Anschlüsse an Benutzeroberfläche:

RJ45 abgeschirmte Buchse

koaxiale F-Buchse mit Schraubgewinde

NVP-Kalibrierung:

Benutzerdefinierbar basierend auf bekannter Kabellänge.

Bereich: 15 bis 609,6 m; 40 % bis 100 % in 1 %-Schritten

Länge:

Maximale Länge: 609,6 m

Auflösung: 30 cm

Genauigkeit zu offenem Kabel/Kurzschluss: ±4 % oder 60 cm, je nachdem, welcher

Betrag größer ist; jegliche Ungewissheit bei der NVP gilt als zusätzlicher Fehler

Maximale Länge für Office Identifier: 609,6 m

Maximale Länge für Verdrahtungsplan: 100 m

Minimale Länge für Erkennung vertauschter Verdrillungen von Doppelleitungen:

Normalerweise 3 m bei den meisten Kabeltypen

Wartung

▲ VORSICHT

Stromschlaggefahr:

An diesem Gerät keine Reparaturversuche unternehmen. Es enthält keine Teile, die vom Benutzer gewartet werden können.

Das Gerät keinen extremen Temperaturen oder hoher Luftfeuchtigkeit aussetzen. • Hinweise finden Sie unter „Technische Daten“.

Nichtbeachten dieser Sicherheitsvorkehrungen kann zu Verletzungen oder Schäden am Gerät führen.

Auswechseln der Batterie

1. Die Schraube zum Öffnen des Batteriefachdeckels lockern.
2. Die Batterien unter Beachtung der Polarität austauschen.
3. Den Deckel des Batteriefachs schließen.

Reinigung

Das Gehäuse regelmäßig mit einem feuchten Tuch und einem milden Reinigungsmittel abwischen. Keine Scheuer- oder Lösungsmittel verwenden.

Alle technischen Daten sind Nennwerte. Bei Designverbesserungen sind Änderungen der Nennwerte vorbehalten. Greenlee Textron Inc. haftet nicht für Schäden, die sich aus der falschen Anwendung oder dem Missbrauch seiner Produkte ergeben.

NETcat ist eine eingetragene Marke der Greenlee Textron Inc.

Eingeschränkte Ein-Jahres-Garantie
