Produkttyp	Digitalmultimeter
Marke	Greenlee
Modell	DM-25
Abmessungen (ca.)	140 x 70 x 30 mm
Gewicht	Ca. 200 g (mit Batterie)
Stromversorgung	9V-Batterie (Typ 6LR61)
Display	LCD-Anzeige 3 ½-stellig, 2000 Counts
Gleichspannung	200 mV / 2 V / 20 V / 200 V / 600 V
Wechselspannung	200 V / 600 V
Gleichstrom	200 µA / 2000 µA / 20 mA / 200 mA / 10 A
Widerstand	200 Ω / 2 kΩ / 20 kΩ / 200 kΩ / 2 MΩ
Durchgangsprüfung	Ja (Schwelle < 30 Ω)
Diodentest	Ja
Sicherheit	CAT II 600 V
Zusatzfunktionen	Datenhaltefunktion (HOLD), automatische Abschaltung
Pflege und Reinigung	Mit einem trockenen, weichen Tuch abwischen. Keine Lösungsmittel verwenden.
Reparierbarkeit	Batterie und Sicherung austauschbar. Keine Ersatzteile online erhältlich.
Garantie	1 Jahr

Häufig gestellte Fragen - DM-25 GREENLEE

Wie messe ich eine Gleichspannung mit dem Greenlee DM-25?

Schließen Sie die Messleitungen an die Buchsen COM und V an. Drehen Sie den Drehschalter auf den Gleichspannungsbereich (V mit Linien). Setzen Sie die Messspitzen parallel zur Schaltung. Lesen Sie den Wert auf dem LCD ab. Beachten Sie die Polarität.

Wie wechsle ich die Batterie des Multimeters?

Schalten Sie das Gerät aus und entfernen Sie die Messleitungen. Schrauben Sie das Batteriefach auf der Rückseite auf. Ersetzen Sie die 9V-Batterie (Typ 6LR61) unter Beachtung der Polarität. Schließen Sie das Fach.

Was tun, wenn das Display OL anzeigt?

OL bedeutet Überlast. Der gemessene Wert übersteigt den gewählten Bereich. Wechseln Sie zu einem höheren Bereich oder überprüfen Sie die Anschlüsse. Im Widerstandsmodus kann dies auch auf einen offenen Stromkreis hinweisen.

Wie prüfe ich die Durchgängigkeit eines Kabels?

Drehen Sie den Drehschalter auf das Durchgangssymbol (Diode mit Wellen). Verbinden Sie die Spitzen mit den Enden des Kabels. Wenn der Widerstand unter 30 Ω liegt, ertönt ein Piepton. Das Kabel ist durchgängig.

Wie genau ist das DM-25?

Die Genauigkeit variiert je nach Funktion. Bei Gleichspannung beträgt sie typischerweise ±0,5% + 2 Digits. Bei Wechselspannung ±1,2% + 10 Digits. Konsultieren Sie die vollständige Bedienungsanleitung für detaillierte Angaben.

Kann ich mit diesem Gerät Wechselstrom messen?

Nein, das DM-25 misst nur Gleichstrom (DC) bis 10 A. Für Wechselstrom verwenden Sie eine Stromzange oder ein geeignetes anderes Multimeter.

Wie verwende ich die HOLD-Funktion?

Drücken Sie die HOLD-Taste, um den angezeigten Wert einzufrieren. Drücken Sie erneut, um freizugeben. Nützlich, wenn die Messung im Dunkeln schwer abzulesen ist.

Welche Sicherung wird für das Amperemeter verwendet?

Das DM-25 verwendet eine 10 A / 250 V Sicherung vom Typ 6,3 x 25 mm zum Schutz des Strommessbereichs. Ersetzen Sie sie nur durch eine identische Sicherung.

Wie reinige ich das Multimeter?

Trennen Sie die Leitungen und entfernen Sie die Batterie. Wischen Sie das Gehäuse mit einem feuchten Tuch ab (keine Lösungsmittel). Reinigen Sie die Kontakte bei Bedarf mit Isopropylalkohol. Lassen Sie es vor der Verwendung vollständig trocknen.

Was bedeutet CAT II 600 V?

CAT II zeigt an, dass das Gerät für Messungen an Stromkreisen ausgelegt ist, die von einer Steckdose (einphasig) bis 600 V gegen Erde gespeist werden. Es bietet Schutz vor transienten Überspannungen.

BEDIENUNGSANLEITUNG DM-25 GREENLEE

Vor Bedienung oder Wartung dieses Messgerätes bitte alle Anweisungen und Sicherheitsinformationen in diesem Handbuch genau durchlesen und beachten.

Register this product at www.greenlee.com / Registre este producto en www.greenlee.com / Enregistrez votre produit en ligne, www.greenlee.com / Dieses Produkt kann unter www.greenlee.com registriert werden

Description

Das Digital-Multimeter DM-25 von Greenlee ist ein tragbares Testgerät mit folgenden Messmöglichkeiten: Wechsel- und Gleichspannung sowie Widerstand. Darüber hinaus kann dieses Messgerät auch zum Testen von Dioden, zur Durchgangsprüfung und zum Testen von Batterien mit einer Spannung von 1,5 V und 9 V eingesetzt werden.

Sicherheitsvorkehrungen

Sicherheitsvorkehrungen sind bei der Verwendung und der Wartung der Geräte und Ausrüstung von Greenlee entscheidend. Die vorliegende Anleitung und etwaige am Gerät angebrachte Beschriftungen geben Hinweise zur Vermeidung von Gefahren und gefährlichen Praktiken in Bezug auf die Handhabung dieses Geräts. Bitte alle hier angegebenen Sicherheitshinweise beachten.

Zweck dieses Handbuchs

Dieses Handbuch dient dazu, das Personal mit den sicheren Betriebs- und Wartungsverfahren für das Digital-Multimeter DM-25 von Greenlee vertraut zu machen.

Bitte dieses Handbuch allen Mitarbeitern zugänglich machen. Ersatz-Handbücher sind auf Anfrage kostenlos erhältlich unter www.greenlee.com.

Dieses Produkt nicht wegwerfen.

Recycling-Informationen sind unter www.greenlee.com nachzulesen.

Alle technischen Daten sind Nennwerte. Bei Designverbesserungen sind Änderungen der Nennwerte vorbehalten. Greenlee Textron Inc. haftet nicht für Schäden, die sich aus der falschen Anwendung oder dem Missbrauch seiner Produkte ergeben.

® eingetragen: Die Farbe Grün für elektrische Testgeräte ist eine eingetragene Marke von Greenlee Textron Inc.

DIESES HANDBUCH UNBEDINGT AUFBEWAHREN

Wichtige Sicherheitshinweise

SICHERHEITS-WARNSYMBOL

Dieses Symbol macht auf gefährliche oder riskante Praktiken aufmerksam, die zu Schäden oder Verletzungen führen können. Das Signalwort, wie nachfolgend definiert, gibt den Schweregrad der Gefahr an. Der dem Signalwort folgende Hinweis informiert darüber, wie die Gefahr verhindert oder vermieden wird.

⚠️ GEFAHR

Akute Gefahr, die bei Nichtvermeiden zu schweren Verletzungen oder zum Tod FÜHRT.

⚠️ WARNING

Gefahr, die bei Nichtvermeiden zu schweren Verletzungen oder zum Tod führen KANN.

VORSICHT

Gefahr oder unsichere Praktiken, die bei Nichtvermeiden zu Verletzungen oder Sachschäden führen KÖNNEN.

Vor Betrieb oder Wartung dieses Geräts die Bedienungsanleitung sorgfältig durchlesen und beachten. Mangelndes Verständnis der sicheren Betriebsweise dieses Geräts kann zu Unfällen mit schweren oder tödlichen Verletzungen führen.

Wichtige Sicherheitshinweise

Das Berühren von Stromkreisen kann zu schweren Verletzungen oder zum Tod führen.

⚠️ WARNING

Stromschlaggefahr:

• Die im Lieferumfang dieses Produkts enthaltenen Messleitungen entsprechen IEC 61010-031:2008, UL 61010-031:2010 und
CAN/CSA-C22.2 NO. 61010-031A-07-Ergänzung 1:2010. Diese
Sicherheitsstandards beschränken die freiliegende Länge der
Sondenspitze für die Messkategorie III auf 4 mm. Zu diesen Messleitungen gehört eine Kappe, die für Anwendungen der Messkategorie III aufgesetzt sein muss.
- Zwischen zwei Eingangsanschlüssen bzw. einem Eingangsanschluss und der Erdung nicht mehr als die Nennspannung anlegen.
- Die Enden der Messleitungen oder die nicht isolierten Teile des Zubehörteils dürfen nicht berührt werden.

Das Nichtbeachten dieser Warnungen könnte zu schweren oder tödlichen Verletzungen führen.

Hinweis: Die Messleitungen dieses Geräts können nicht abgenommen werden. Es darf kein Versuch unternommen werden, sie abzunehmen.

Wichtige Sicherheitshinweise

⚠️WARNUNG

Stromschlag- und Brandgefahr:

• Dieses Gerät darf weder Regen noch Feuchtigkeit ausgesetzt werden.
• Das Gerät nicht benutzen, wenn es nass oder beschädigt ist.
• Vor dem Einsatz die Messleitungen oder Zubehörteile überprüfen. Sie müssen sauber und trocken und die Isolation muss in einem guten Zustand sein. Das Gerät nicht verwenden, wenn die kontrastierende innere Isolierung sichtbar ist.
• Dieses Gerät darf nur zu seinem vom Hersteller bestimmten Zweck, wie in dieser Anleitung beschrieben, verwendet werden. Davon abweichende Verwendungszwecke beeinträchtigen u. U. den vom Gerät gebotenen Schutz.

Das Nichtbeachten dieser Warnungen könnte zu schweren oder tödlichen Verletzungen führen.

⚠️WARNUNG

Stromschlaggefahr:

• Das Gerät nicht mit offenem Gehäuse betreiben.
• Vor dem Öffnen des Gehäuses die Messleitungen vom Stromkreis entfernen und das Gerät ausschalten.

Das Nichtbeachten dieser Warnungen könnte zu schweren oder tödlichen Verletzungen führen.

Wichtige Sicherheitshinweise

⚠️WARNUNG

Stromschlaggefahr:

• Das Gerät ausschalten und die Stromzufuhr blockieren, wenn es nicht zur Messung der Spannung eingesetzt wird. Darauf achten, dass alle Kondensatoren entladen sind. Es darf keine elektrische Spannung vorhanden sein.
• Den Wahlschalter gemäß der vorzunehmenden Messung einstellen und die Messleitungen entsprechend anschließen.
• Die Verwendung dieses Geräts in der Nähe von Anlagen, die elektromagnetische Störungen hervorrufen, kann zu instabilen bzw. ungenauen Messwerten führen.

Das Nichtbeachten dieser Warnungen könnte zu schweren oder tödlichen Verletzungen führen.

VORSICHT

Stromschlaggefahr:

Bei an einer Komponente oder einem Stromkreis angeschlossenen Messleitungen darf die Messfunktion nicht geändert werden.

Nichtbeachten dieser Sicherheitsvorkehrungen kann zu Verletzungen oder Schäden am Gerät führen.

▲ VORSICHT

Stromschlaggefahr:

• An diesem Gerät keine Reparaturen vornehmen. Es enthält keine Teile, die vom Benutzer gewartet werden können.
• Das Gerät keinen extremen Temperaturen oder hoher Luftfeuchtigkeit aussetzen. Weitere Hinweise sind unter „Technische Daten“ zu finden.
  Nichtbeachten dieser Sicherheitsvorkehrungen kann zu Verletzungen oder Schäden am Gerät führen.

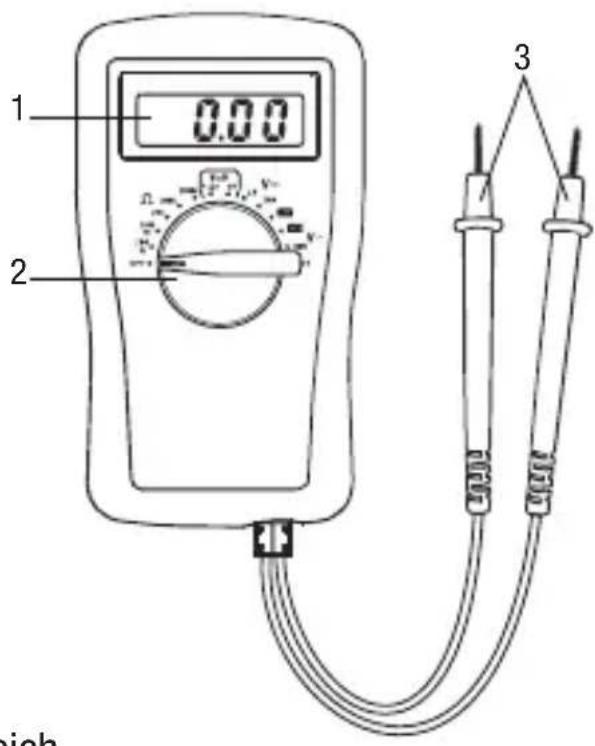

Bezeichnungen

1. LCD-Anzeige
2. Wahlschalter zur Auswahl einer Funktion oder zum Ausschalten des Geräts
3. Fest angeschlossene Messleitungen und Messfühler

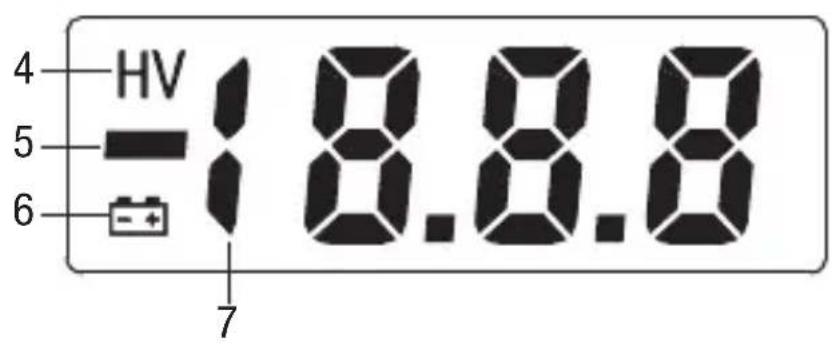

Anzeigesymbole

1. HV Gewählter 600 V AC oder DC Bereich
2. • Polaritätsanzeige
3. Anzeige „Niedriger Batteriestand“
4. 1 Überlastanzeige

Symbole am Gerät

⚠️ Warnhinweis – Bedienungsanleitung lesen

Batterie

Doppelisolierung

Verwendung der Messleitungen

⚠️WARNUNG

Stromschlaggefahr:

Die im Lieferumfang dieses Produkts enthaltenen Messleitungen entsprechen IEC 61010-031:2008, UL 61010-031:2010 und CAN/CSA-C22.2 NO. 61010-031A-07–Ergänzung 1:2010. Diese Sicherheitsstandards beschränken die freiliegende Länge der Sondenspitze für die Messkategorie III auf 4 mm. Zu diesen Messleitungen gehört eine Kappe, die für Anwendungen der Messkategorie III aufgesetzt sein muss.

Das Nichtbeachten dieser Warnung kann zu schweren oder tödlichen Verletzungen führen.

Für Anwendungen der Messkategorie III muss die Kappe aufgesetzt sein.

Für Anwendungen der Messkategorie I oder II kann sie jedoch abgenommen werden.

Bedienung

Das Berühren von Stromkreisen kann zu schweren

Verletzungen oder zum Tod führen.

1. Siehe „Tabelle der Einstellungen“ Den Wahlschalter auf die korrekte Einstellung einstellen. Zuerst den höchsten Messbereich messen.
2. Siehe „Typische Messungen“ für spezifische Messanleitungen.

3. Das Gerät an einem funktionierenden Stromkreis oder einer funktionsfähigen Komponente testen.

4. Wenn das Messgerät an einem funktionierenden Stromkreis nicht wie erwartet funktioniert, die Batterie austauschen.

5. Wenn das Messgerät anschließend immer noch nicht wie erwartet funktioniert, unter der Rufnummer 800-435-0786 Kontakt mit dem technischen Kundendienst von Greenlee aufnehmen.

6. Den Messwert von dem zu testenden Stromkreis oder der zu testenden Komponente ablesen. Wenn die Auflösung nicht zufrieden stellend ist, das Messgerät vom Stromkreis trennen und zum nächstniedrigeren Bereich wechseln.

Tabelle der Einstellungen

Zur Messung von: Den Wahlschalter auf dieses Symbol stellen:
Durchgang*	••••
Diode	*+
Widerstand Ω
Batterie Batt.
Spannung (Gleichspannung)	V---
Spannung (Wechselspannung)	V~

* Das akustische Signal weist darauf hin, dass Stromdurchgang vorhanden ist. Der Schwellenwert liegt zwischen 30 Ω und 100 Ω.

Typische Messungen

Wechselspannungsmessung

Widerstandsmessung

Messgenauigkeit

Informationen zu den Betriebsbedingungen und zum Temperaturkoeffizienten sind im Abschnitt „Technische Daten“ zu finden.

Die Messgenauigkeit ist wie folgt angegeben: ± (Prozentanteil des Messwerts + ein fester Wert) bei 23 °C ± 5 °C (73,4 °F ± 9 °F), 0 % bis 75 % relative Luftfeuchtigkeit.

Die Messgenauigkeit ist zuverlässig im Bereich zwischen 5 % und 100 %, falls nicht anderweitig ausgewiesen.

Wechselspannung

Bereich(40 Hz bis 400 Hz)	Messgenauigkeit Eingangsimpedanz
200,0 V ± (1,2 % + 1,0 V)	450 kΩ
600 V* ± (1,2 % + 10 V)

* Die Messgenauigkeit im 600 V Bereich ist zuverlässig zwischen 20 % und 100 % des Bereichs.

Gleichspannung

Bereich Messgenauigkeit Eingangsimpedanz
20,00 V ± (0,8 % + 0,05 V)	1 MΩ200,0 V ± (0,8 %
600 V* ± (1,0 % + 5 V)

* Die Messgenauigkeit im 600 V Bereich ist zuverlässig zwischen 20 % und 100 % des Bereichs.

Widerstand

Bereich Messgenauigkeit Leerlaufspannung
200,0 Ω ± (1,2 % + 0,5 Ω)	< 3 VDC
2000 Ω ± (1,0 % + 5 Ω)
20,00 kΩ ± (1,0 % + 0,05 kΩ)
200,0 kΩ ± (1,0 % + 0,5 kΩ)
2000 kΩ ± (1,2 % + 5 kΩ)

Messgenauigkeit (Fortsetzung)

Prüfen der Batterie

Prüfstrom: Ca. 30 mA für 1,5 V, 8 mA für 9 V

Messgenauigkeit: ± (5 % + 0,1 V)

Diodentest

Messbereich: 2000 mV (bei einer Einstellung von 2000 Ω)

Prüfstrom (typisch): 1,0 mA

Leerlaufspannung (typisch): < 3 V

Durchgang

Signal-Schwellenwert: Zwischen 30 Ω und 100 Ω

Technische Daten

Anzeige: 3-1/2 Ziffer-LCD (mit maximal 1999 Punkten)

Polarität: Automatisch

Abfragefrequenz: Ca. 2,5 pro Sekunde

Temperaturkoeffizient: 0,2 x (Messgenauigkeit) pro Grad °C unter 18 °C oder über 28 °C

Betriebsbedingungen:

Temperatur: 0 °C bis 40 °C

Relative Luftfeuchtigkeit: 0 % bis 75 %

Höhe über NN: max. 2000 m

Nur in Innenräumen verwenden

Verschmutzungsgrad: 2

Lagerbedingungen:

Temperatur: -10 °C bis 50 °C

Relative Luftfeuchtigkeit: 0 % bis 85 %

Batterie herausnehmen

Batterie: Eine 9 V-Batterie (NEDA 1604, JIS 006P oder IEC 6F22)

Überlastschutz: 600 V AC Effektivwert und 600 V DC

Überspannungskategorie: Kategorie III, 600 V

Messkategorien

Diese Definitionen stammen aus den internationalen Sicherheitsnormen für Isolierungen – abgestimmt auf die Anwendbarkeit bei Mess-, Steuer- und Laborgeräten. Genauere Beschreibungen dieser Messkategorien sind in den beiden folgenden Veröffentlichungen der International Electrotechnical Commission zu finden: IEC 61010-1 oder IEC 60664.

Messkategorie I

Signalebene. Elektronische und Telekommunikationsgeräte oder deren Teile. Dazu gehören beispielsweise elektronische Schaltkreise mit Überspannungsschutz in Fotokopiergeräten oder Modems.

Messkategorie II

Lokalebene. Haushaltgeräte, tragbare Geräte und die Stromnetze, an denen sie angeschlossen sind. Dazu gehören beispielsweise Lampen, Fernsehgeräte und lange Abzweigkreise.

Messkategorie III

Verteilungsebene. Fest installierte Maschinen und die Netze, an denen sie fest angeschlossen sind. Dazu gehören beispielsweise Förderanlagen und die Hauptstromunterbrechungs-Schalttafeln der elektrischen Anlage eines Gebäudes.

Messkategorie IV

Primärversorgungsebene. Freileitungen und andere Kabelsysteme. Dazu gehören beispielsweise Kabel, Elektrizitätszähler, Transformatoren und sonstige Anlagen im Freien, die der Stromversorgungsgesellschaft gehören.

Konformitätserklärung

Greenlee Textron Inc. ist für seine Qualitätsverwaltungssysteme gemäß ISO 9001 (2000) zertifiziert.

Das gelieferte Gerät wurde mit Betriebsmitteln überprüft bzw. kalibriert, die auf das National Institute for Standards and Technology (NIST) rückführbar sind.

Wartung

⚠️WARNUNG

Stromschlaggefahr:

Vor dem Öffnen des Gehäuses die Messleitungen vom Stromkreis entfernen und das Gerät ausschalten.

Das Nichtbeachten dieser Warnung kann zu schweren oder tödlichen Verletzungen führen.

Auswechseln der Batterie

1. Das Gerät vom Netz trennen. Das Gerät AUSSCHALTEN.
2. Die Gummikappe abnehmen.
3. Die Schraube aus dem Batteriefachdeckel herausschrauben.
4. Den Deckel des Batteriefachs abnehmen.
5. Die Batterie austauschen (dabei die Polarität beachten).
6. Den Batteriefachdeckel wieder aufsetzen, die Schraube eindrehen und die Gummikappe erneut anbringen.

Reinigung

Das Gehäuse regelmäßig mit einem feuchten Tuch und einem milden Reinigungsmittel abwischen. Keine Scheuer- oder Lösungsmittel verwenden.

Lebenslange beschränkte Garantie

Greenlee Textron Inc. garantiert dem Erstkäufer dieser Produkte, dass sie unter Ausschluss von normalem Verschleiß oder Missbrauch für den Zeitraum ihrer Nutzungsdauer frei von Bearbeitungs- und Materialfehlern sind. Diese Garantie unterliegt denselben Bedingungen, die auch für die standardmäßige beschränkte Einjahresgarantie von Greenlee Textron Inc. gelten.

Bei allen Reparaturen von Messgeräten muss eine Rücksendegenehmigung bei der Kundendienstabteilung unter [phone] angefordert werden.

Bei Geräten ohne Garantieschutz (z.B. heruntergefallene oder missbrauchte Produkte) kann auf Anfrage ein Kostenvoranschlag für die Reparatur erstellt werden.

Hinweis: Bitte prüfen Sie vor dem Einsenden des Geräts die austauschbaren Batterien bzw. stellen Sie sicher, dass die Batterie vollständig geladen ist.
