BEDIENUNGSANLEITUNG Mini Takata

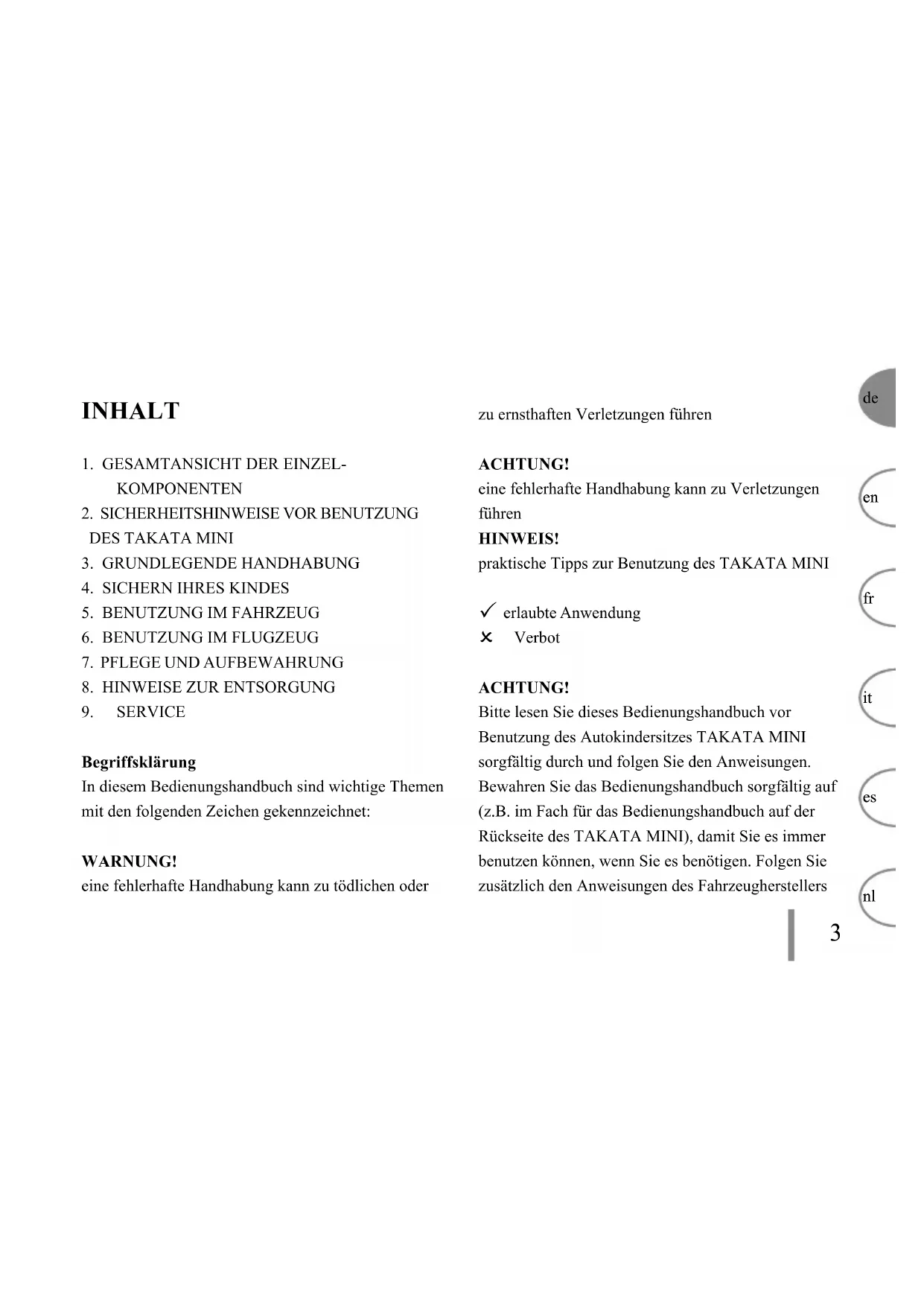

1. GESAMTANSICHT DER EINZELKOMPONENTEN
2. SICHERHEITSHINWEISE VOR BENUTZUNG DES TAKATA MINI
3. GRUNDLEGENDE HANDHABUNG
4. SICHERN IHRES KINDES
5. BENUTZUNG IM FAHRZEUG
6. BENUTZUNG IM FLUGZEUG
7. PFLEGE UND AUFBEWAHRUNG
8. HINWEISE ZUR ENTSORGUNG
9. SERVICE

Begriffsklärung

In thisem Bedienungshandbuch sind wichtige Themen mit den folgenden Zeichen gekennzeichnet:

WARNING!

eine fehlerhafte Handhabung kann zu tödlichen oder

zu ernsthaften Verletzungen führen

ACHTUNG!

eine fehlerhafte Handhabung kann zu Verletzungen führen

HINWEIS!

praktische Tipps zur Benutzung des TAKATA MINI

√ erlaubte Anwendung
X Verbot

ACHTUNG!

Bitte setzen Sie these Bedienungshandbuch vor Benutzung des Autokindersitzes TAKATA MINI sorgfältig durch und folgen Sie den Anweisungen. Bewahren Sie das Bedienungshandbuch sorgfältig auf (z.B. im Fach für das Bedienungshandbuch auf der Rückseite des TAKATA MINI), damit Sie es immer benutzen können, wenn Sie es bereitsigen. Folgen Sie zusammen den Anweisungen des Fahrzeugherstellers

in dessen Fahrzeug der TAKATA MINI eingebaut wird und fahren Sie stets umsichtig.

HINWEIS!

Wir weisen Sie darauf auf hin, dass der TAKATA MINI im Falle eines Unfalles Ihr Kind nicht immer vor Verletzungen schützen kann.

Copyright 2012 [308 04 30 10 _ 04.12] TAKATA AG. Die hier enthaltenen Informationen unterliegen Änderungen ohne vorherige Mitteilung. Die TAKATA AG haftet nicht für technische Irrümer oder Auslassungen in diesen Informationen. Text und Bilder sind Eigentum der TAKATA AG und darüber ohne Zustimmung der TAKATA AG nicht kopiert oder anderweitig verwendet werden.

Das gekaufte Produkt kann u. U. von der Beschreibung in thism Bedienungshandbuch abweichen. Das aktuelle Bedienungshandbuch konnen Sie von unserem

TAKATA Service (siehe Kapitel 9 - Service) oder unter www.takata-childseats.com anfordern.

1. GESAMTANSICHT DER EINZELKOMPONENTEN

[Abbildung MINI_001]

(1) verstelltbares Innenkissen mit AIRPADS
(2) Schulterpolster
(3) Schultergurt
(4) Gurtschloss
(5) Beckengurt mit Beckenpolstern
(6) Gurtlösehebel
(7) zentraler Zuggurt
(8) Schrittgurt mit Stoffpolster
(9) Tracebugel
(10) Bczug
(11) Beckengurtführung
(12) Gurtverbindungsteil

(13) Tracebügel-Verstellhebel
(14) Fach für das Bedienungshandbuch
(15) Verstelltschieber für das Innenkissen
(16) Schultergurtführungen
(17) Sonnendach-Druckknöpfe
(18) Anzeige des Größenindikators

Vor dem ersten Gebrauch

Bitte versichert Sie sich vor dem ersten Gebrauch des Autokindersitzes TAKATA MINI, dass die folgenden Antikel vorhanden sind.

A. TAKATA MINI
B. Bedierungshandbuch
C. Sonnendach

Sollten Artikel fehlen oder beschädigt sein, benutzen Sieitte den TAKATA MINI nicht und wenden Sie sich an ihren Handler oder unseren TAKATA Service

(siehe Kapitel 9 - Service). Um eine Antwort an Sie zu erlclichtern, geben Sieitte immer die Zulassungs- number auf dem Zulassungs-Aufkreber (auf der Unterseite) des TAKATA MINI an.

Im Notfall

[MINI_002] In Notfallen wie Unfallen etc. sollen Sie Ruhe bewahren und eine Panik vermeiden. Retten Sie Ihr Kind wie folgt:

1. Gurt durch Drücken der Verschlussstaste des Gurtschlosses öffnen und den Gurt vom Kind entfernen.
2. Nehmen Sie Ihr Kind vorsichtig aus dem TAKATA MINI.

HINWEIS!

Wenn der Gurt nicht durch Drücken der Verschlussstaste geöffnet werden kann, schneiden Sie die Gurtbänder durch und nehmen Sie Ihr Kind aus dem TAKATA MINI.

2. SICHERHEITSHINWEISE VOR BENUTZUNG DES TAKATA MINI

ACHTUNG!

1. Der TAKATA MINI ist eine „Universal“-Rückhalteinrichtung für Kinder. Sie ist nach ECE-Regelung 44, Änderungsserie 04 genemmt für die allgemeine Verwendung in Fahrzeugen und passt in die meisten, aber nicht in alle Fahrzeugsitze.
2. Der ordnungsgemäß Sitz der Einrichtung kann vorausgesetzt werden, wenn der Fahrzeughersteller im Fahrzeughandbuch erklärart, dass das Fahrzeug für den Einbau einer „Universal“-Rückhalteinrichtung für Kinder der jeweiligen Altersgruppe geeignet ist.

3. These Rückhalteeinrichtung für Kinder wurde nach strengeren Bedingungen in die Klasse „Universal“ eingestuft als vorhergehende Ausführungen, die nicht diese Aufschrift/TRagen.

4. Sollten Zweifel bestehen, kann der Hersteller der Rückhaltceinrichtung für Kinder oder der Einzelhändler befragt werden.

ACHTUNG!

Nur geeignet, wenn das genehmigte Fahrzeug mit 3-Punkt-/Retraktor-Sicherheitsgurten ausgerüstet ist, die nach ECE-Regelung Nr. 16 oder anderen vergleichbaren Normen genehmigt sind.

Der Autokindersitz TAKATA MINI ist geprüft und offi ziell zugelassen gemäß dem Europäischen Standard für Kinderrückhaltesysteme ECE-R44/04.

HINWEIS!

Die Befestigung des TAKATA MINI im Fahrzeug (ohne TAKATA ISOFIX BASE) nur über den 3-Punkt-Sicherheitsgurt entspricht den Bedingungen der „Universal"-Zulassung.

HINWEIS!

Die Befestigung des TAKATA MINI im Fahrzeug mit der TAKATA ISOFIX BASE zur Verbindung mit den Fahrzeugseitigen ISOFIX-Verankerungen entspricht den Bedingungen der „Semi-Universal“-Zulassung. Eine derartige Befestigung ist nur auf bestimmten Sitzen einzeln der Fahrzeuge geeignet. Sie fänden in der beiliegenden Fahrzeugliste eine Übersicht der Fahrzeuge und Fahrzeugsitze, die zum Zeitpunkt der Produktion für diese Befestigung geeignet sind. Zusätzlich konnen Sie auf unserer Homepage www.takata-childseats.com die aktuellste Fahrzeugliste abrufen.

ACHTUNG!

Bitte beachten Sie, dass die Zulassung nach ECE-R44/04 erlischt, wenn Sie nicht von der TAKATA AG genchmigte Änderungen am TAKATA MINI vornehmen.

Der Zulassungs-Aufkleber mit dem Konformitäts-zeichen (Buchstabe E in einem Kreis) und der Zulassungsnummer befindet sich auf der Unterseite des TAKATA MINI [ECE].

KLASSE 0+

GEWICHT 2,0 - 13 kg

ALTER ca. 0 - 15 Monate

HINWEIS!

Die Altersangabe ist nur ein unverbindlicher Richtwert.
Bitte richten Sie sich immer nach den Vorgaben in Kapitel 4 - Sichern Ihres Kindes (Schritt 1 - Innenkissen und Gurte einstellen und anlagen).

WARNING!

Kinder mussen im TAKATA MINI mithilfe des integrierten Gurlsystems gesichert werden.

ACHTUNG!

Der TAKATA MINI damit rückwärts gerichtet nicht auf einem Beifahrersitz mit aktiviertem Beifahrer-Airbag verwendet werden. Wenn der Beifahrer-Airbag deaktiviert ist und der Fahrzeughersteller den Beifahrersitz als geeignet für die Autokindersitzklasse kenn-zeichnet, dann konnen Sie den TAKATA MINI auf dem Beifahrersitz verwenden. Beachten Sie bei der Verwendung des TAKATA MINI auf dem Beifahrersitz immer die Hinweise des Fahrzeugherstellers

• zur Deaktivierung des Beifahrer-Airbags,
• ob der Beifahrersitz als geeignet gekennzeichnet ist
• und ob dieser mit ISOFIX-Verankerungen ausgestellt ist.

Der Autokindersitz TAKATA MINIarf in den USA, in Kanada,Australien,Groß-Britannien und Frankreich weder gewerbsmäßig vertrieben,noch verkauft oder benutzt werden.

ACHTUNG!

Der TAKATA MINI ist zuglassen als Auto-Babysitz, jedoch nicht eignet zur Benutzung als Baby-Wippe oder Baby-Liegesitz (gemäß EN 12790).

Checkliste - Installation im Fahrzeug [MINI_003]

Fahrzeugsitze

vom Fahrzeughersteller als geeignet für die entsprechenden Autokindersitzklassen gekennzeichnet
× nicht vom Fahrzeughersteller als geeignet für die entsprechenden Autokindersitzklassengekennzeichnet

Fahrzeugsitzrichtung

Vorwärts
Rückwärts
X Seitlich

Sicherheitsysteme des Fahrzeugsitzes zur Befestigung mit dem Fahrzeug-Sicherheitsgurt oder der TAKATA ISOFIX BASE

ISOFIX-System
3-Punkt-Sicherheitsgurt
× 2-Punkt-Sicherheitsgurt

(außer bei Benutzung im Flugzeug)

Kindersitzausrichtung

gegen die Fahrtrichtung
±bx in Fahrtrichtung

WARNHINWEISE:

[MINI_004] Lassen Sie Ihr Kind niemals unbeaufsichtigt im Fahrzeug.

[MINI_005] Setzen Sie ihr Kind immer vor Beginn und niemals während der Fahrt in den Autokindersitz TAKATA MINI. Nehmen Sie es nicht während der Fahrt Heraus.

[MINI_006 + MINI_007] Achten Sie darauf, dass keine Gurtbänder verdrecht sind und diese fest um die Schultern sowie im Beckenbereich anliegen, wenn Sie Ihr Kind im TAKATA MINI anschlagen.

Bringen Sie die Beckengurte tief an, damit der Beckenbereich Ihres Kindes geschützt ist. Sollten die Beckengurte über den Bauch Ihres Kindes laufen, gefährden Sie bei einem Unfall die Sicherheit Ihres Kindes.

[MINI_044] Achten Sie darauf, dass der Scheitel Ihr's Kindes unterhalb der Schalenoberkante des TAKATA MINI liegt. Übersteigt der Scheitel Ihr's Kindes die Schalenoberkante, gefährden Sie die Sicherheit Ihr's Kindes bei einem Unfall.

Sobald in der obersten Position des Innenkissens der Scheitel Ihres Kindes die Schalenoberkante erreicht oder übersteigt, ist cs notwendig auf den Autokindersitz TAKATA MIDI mit der TAKATA ISOFIX BASE zu wechseln.

[MINI_045] Achten Sie bei jedem Gebrauch darauf, dass die AIRPADS korrekt in die davon vorgesehen Innentaschen des verstelltbaren Innenkissens eingelegt sind. Bei Missachtung these Warnhinweises gefährden Sie die Sicherheit Ihres Kindes bei einem Unfall.

[MINI_008] Ziehen Sie den Fahrzeug-Sicherheitsgurt straff um den TAKATA MINI. Wenn der Fahrzeug-Sicherheitsgurt zu locker ist, gefährden Sie bei einem Unfall die Sicherheit Ihr's Kindes.

[MINI_009] Sichern Sie den TAKATA MINI bei jedem Gebrauch im Fahrzeug gegen das nach vorn Schleudern bei einer plötzlichen Bremsung, auch wenn Ihr Kind nicht im TAKATA MINI sitzt. So vermeiden Sie, dass der TAKATA MINI bei einem Unfall oder einer plötzlichen Bremsung nach vorne geschleudert wird.

[MINI_010] Beschädigen Sie die Gurte nicht mit Messern oder anderen scharfen Gegenständen (weder die Fahrzeug-Sicherheitsgurte noch die Gurte des TAKATA MINI). Der Autokindersitz TAKATA MINI kann seine Funktion (z.B. Verringerung des Verletzungsrisikos) nicht vollständig erfüllen, wenn die Gurte beschädigt sind oder Schnitte aufweisen.

[MINI_011] Um die Rückhaltewirkung nicht negativ zu beeinflussen, behmen Sie den TAKATA MINI nicht anders auseinander als in thisem Bedienungshandbuch beschrieben. Entfernen oder ersetzen Sieitte keine Teile durch Materialien, die nicht von der TAKATA AG freigegeben sind.

[MINI_012] Ersetzen Sie nach einem Unfall den TAKATA MINI durch einen neuen TAKATA MINI, Denn durch einen Unfall konnen am TAKATA MINI u. U. Schaden entstehen, die nicht von außen erkennbar sind. Bei Missachtung这点es Warnhinweises gefährden

Sie die Sicherheit Ihres Kindes bei einem Unfall.

[MINI_013] Der TAKATA MINI erhitzt sich unter starker Sonneneinwirkung. Um zu vermeiden, dass sich ein Kind an aufgezeichneten Teilen verbrennen kann, sollte ein Erwachsener die Kunststoff- und Metallteile des TAKATA MINI vor dem Gebrauch auf Hitze überprüfen.

[MINI_014] Installieren Sie den Autokindersitz TAKATA MINI so, dass die stabilen Teile (Kunststoffeile usw.) nicht in den Fahrzeugtären eingeklemmt werden können.

[MINI_015] Lassen Sič keine scharfen, spitzen oder schweren Gegenstände im Fahrzeug liegen. Bei einem Unfall konnten diese Gegenstände herumgeschleudert werden und gefährliche Verletzungen bei Kindern oder anderen Insassen verursachen. Auch Gepäckstücke oder andere lose Gegenstände, die im Fall einer Kolli

sion herumgeschleudert werden, können Verletzungen bei Kindern oder anderen Insassen verursachen und müssen demzufolge gut geschichert sein.

Sichern Sie Ihr Kind immer mit den Gurten des TAKATA MINI, auch wenn Sie den TAKATA MINI nicht im Auto verwenden. Zum Beispiel während Sie den TAKATA MINI mit Ihr dem Kind herumtragen oder abstellen.

Stellen Sie den TAKATA MINI mit Ihr dem Kind auf keinem Fall (be- oder unbeaufsichtigt) auf erhöhte, schräige oder unebene Flächen (z. B. auf einen Tisch, eine Wickelkommode, eine Treppe, eine Rampe usw.).

[MINI_016] Benutzen Sie den TAKATA MINI mit den Originalbezügen, den originalen AIRPADS und seitlichen Crash-Polstern. Diese Strukturren sowie die Bezüge sind wesentlicher Bestandteil der schützenden Ausstattung und speziell für die Anwendung im

TAKATA MINI entwickelt.

HINWEIS!

Lassen Sie Ihr Kind nicht zu lange im TAKATA MINI sitzen. Wir empfehlen einen Zeitraum von jeweils maximal 1 bis 2 Stunden. Es ist für die Muskelentwicklung Ihres Kindes sehr wichtig, seine Position regelmäßig zu verändern und es z.B. bei Pausen aus dem TAKATA MINI zunehmen.

HINWEIS!

Der TAKATA MINI ist für eine maximale Nutzungsdauer von ca. 3 Jahren nach dem Kauf ausgelegt. Kunststoffe unterliegen einem generellen Alterungsprozess, besonders unter direkter Sonneneinstrahlung. Durch diesen Alterungsprozess konnen negative Eigenschaftsänderungen am TAKATA MINI entstehen, die nicht mit den Augen wahrnehmbar sind.

Bei weiteren Fragen zu diesen Anleitungen wenden. Si cie sichitte an den TAKATA Service (siehe Kapitel 9 -Service).

3. GRUNDLEGENDE HANDHABUNG

ACHTUNG!

Achten Sie immer auf eine stabile Unterlage bei der Benutzung des Autokindersitzes TAKATA MINI.

ACHTUNG!

Klemmen Sie ihre Finger und andere Körperteile nicht im Dreh- und Ausziehungbereich beweglicher Teile des Kindersitzes ein.

Einstellen der Tragebügelpositionen

[MINI_017] Der Tragebügel des Autokindersitzes

TAKATA MINI kann in drei verschiedene Positionen eingestellt werden:

A. Traceposition
B. Autoposition
C. Position zum Hineinlagen und Herausnahmen
Ohres Kindes

Schnitt 1 - Entriegeln des Tragebügels

[MINI_018] Zum Ändern der Tragebügel-Position am Autokindersitz TAKATA MINI drücken Sie gleichzeitig die beiden seitlich am Tragebügel befndlichen grauen Verstellhebel bis zum Anschlag, damit der Tragebügel vollständig entriegelt ist.

Schnitt 2 - Verstellen und Verrasten des Tragebügels Halten Sie die Verstellhebel des Tragebügels gedrückt und bewegen Sie gleichzeitig den Tragebügel in die gewünschte Richtung bzw. Position. Lassen Sie die Verstellhebel des Tragebügels in der von Ihnen ge

wünschten Position wieder los. Der Tragebügel ist in seiner Position arretiert, wenn Sie an beiden Verstellhebeln Klick-Geräutsche horen (nur in der Autoposition und in der Trageposition) und beiden Verstellhebel wieder in ihrer Ausgangsposition stehen.

ACHTUNG!

Bitte kontrollieren und vergewissem Sie sich bei jedem Verstellvorgang, dass die Tragebügelposition ordnungsgemäß arretiert ist. Bewegen Sie dazu den Tragebügel leicht (mit geringem Handkraftaufwand) nach vorn und halten, ohne gleichzeitig die Verstellhebel zu drucken.

Tragen des TAKATA MINI

Für den Transport des Autokindersitzes TAKATA MINI außerhalb des Fahrzeuges empfchlen wir Ihnen zwei Tragepositionen.

[MINI_019_a] Sie können den TAKATA MINI tragen, indem Sie den Tragebügel von oben mit einer Hand zentral greifen und mit leicht gebeugtem Arm seitlich am Körper halten.

[MINI_019_b] Alternativ können Sie den TAKATA MINI auch in der Armbeuge tragen. Winkeln Sie dazu ihren Arm soweit an, dass Sie den Tragebügel in die Armbeuge des angewinkelten Armes einhängen können.

ACHTUNG!

[MINI_020] Wenn Sie den TAKATA MINI tragen, stützen Sie den TAKATA MINI keinesfalls auf ihrer Hüfte ab während Sie den Tragebügel festhalten. Dies kann unter Umständen zu einer Überlastung des Verriegelungs-Mechanismus im Tragebügel führen. Der TAKATA MINI wurde beschädigt und im schlimmsten Fall könnte Ihr Kind verletzt werden.

Innenkissen- und Schultergurtpositionen verstellen

Je nach Groß Ihres Kindes muss das Innenkissen und die Schultergurtposition des Autokindersitzes TAKATA MINI angepasst werden, um ihrem Kind optimalen Komfort im Gebrauch und maximalen Schutz bei einem Unfall zu gewährleisten.

Das Innenkissen und die Schultergurte des TAKATA MINI setzen sich in den 4 Positionen (A-D) verrasten. Sie erkennen die Position durch den Großindikator auf der Innenkissenvorderseite.

HINWEIS!

Wenn Sie die Innenkissen- bzw. Schultergurtposition verstellen müssen, dann achten Sie darauf, dass die Position des TAKATA MINI der Einbaulage im Fahrzeug entspricht.

WARNING!

[MINI_045] Achten Sie bei jedem Gebrauch darauf, dass die AIRPADS korrekt in die davon vorgesehen Innentaschen des verstelltbaren Innenkissens eingelegt sind. Bei Missachtung dieseres Warnhinweises gefährden Sie die Sicherheit Ihr's Kindes bei einem Unfall.

Schritt 1 - Entriebeln des verstelltbaren Innenkissens [MINI_021] Öffnen Sie das Fach für das Bedienungshandbuch auf der Rückseite des Autokindersitzes TAKATA MINI. [MINI_022] Drücken Sie den Verstellschieber für das Innenkissen bis zum Anschlag zusammen.

Schritt 2 - Verstellen und Verriegeln des Innenkissens Halten Sie den Verstelltschieber gedrückt und schiben Sie gleichzeitig das Innenkissen nach oben oder unter, um die Position des Innenkissens und der Schultergurte auf die große Ihrres Kindes anzupassen. Lassen sie den Verstelltschieber für das Innenkissen wieder los. Der

Verstellschieber ist in seiner Position arretiert, wenn der Gleitmechanismus in die Rastleisten einklickt.

ACHTUNG!

Bitte kontrollieren und vergewissern Sie sich bei jedem Verstellvorgang, ob der Verstellschieber wie beschreiben verrastet ist. Dazu konnen Sie den Verstellschieber weniger (mit geringer Handkraft) nach oben und unter bewegen ohne diesen zusammenzudrücken.

Möglicherweise muss das Innenkissen noch weiter an die große Ihres Kindes angepasst werden. Hinweise zum Einstellen der richtigen Position entnehmer Sieitte dem Kapitel 4 - Sichern Ihres Kindes.

Gurte losen und Gurtschloss öffnen

Bevor Sie Ihr Kind in den Autokindersitz TAKATA MINI legen oder hersausheiten, müssen das Gurtschloss geöffnet und die Gurte gelockert werden. Der

TAKATA MINI ist mit einem zentralen Gurtlösehebel ausgestattet, der zum Lösen der Gurte verwendet wird.

Schnitt 1-Lösener Gurt-Klemmung [MINI_023] Um die Gurte zu halten, ziehen Sie den Gurtlösehebel nach oben und halten Sie diesen in Position.

Schnitt 2-Lockern der Gurte Ziehen Sie gleichzeitig die Schultergurte bis zum Anschlag sanft nach vorne.

Schritt 3 - Öffnen des Gurtschlosses
[MINI_024] Zum Öffnen des Gurtschlosses den roten Feststellknopf am Gurtschloss drücken und die Gurtschlosslaschen Herausziehen.

Die beiden Gurtschlosslaschen werden magnetisch zusammen gehalten und können einfach auseinander gezogen und seitlich abgelegt werden.

Sonnendach befestigen

Im Lieferumfang enthalten ist ein Sonnendach, das Sie am Autokindersitz TAKATA MINI befestigen und je nach Bedarf zusammen sichiben oder auszischen konnen.

Schritt 1-Befestigen des Sonnendaches [MINI_025] Befestigen Sie die vier seitlichen Druckknöpfes des Sonnendachs an den vier seitlichen Druckknöpfen am Bezug des TAKATA MINI (je 2 pro Seite).

Zichen Sie das hintere Ende des Sonnendachs (mit drei Druckknöpfen) über das obere Ende des TAKATA MINI und befestigen Sie das Sonnendach mit den drei hinteren Druckknöpfen am Bezug. Das Sonnendach ist somit in der ausgezogen Position befestigt.

Schritt 2 - Verstellen des Sonnendaches Um das Sonnendach zusammen oder ausziehen zu können, müssen Sie die beiden kleineren

seitlichen Drucknöffe (dienen der Fixierung in der ausgezogenen Position) öffnen. Anschließlich können Sie das vordere Ende des Sonnendaches nach hintenschieben oder aus der hinteren Position nach vorne ausziehen. Dabei dieren die beiden größeren seitlichen Drucknöffe als Drehpunkte des Sonnendaches.

Sonnendach abnehmen

Das Sonnendach ist mit Druckknöpfen am Bezug des Autokindersitzes TAKATA MINI befestigt. Zum Abnehmer müssen Sie alle Druckknopfverbindungen zwischen Sonnendach und Bezug halten. Anschließlich können Sie das Sonnendach abheben.

Zur Sicherheit Ihres Kindes setzen Sie Ihr Kind

möglichst auf der Gehwegseite beziehungsweise am Fahrbahnrand ein- und aussteigen.

Schnitt 1 - Innenkissen und Gurte einstellen und anlagen

Bevor Sie Ihr Kind in den Autokindersitz TAKATA MINI legen, öffnen und losen Sieitte die Gurte, wie in Kapitel 3 - Grundlegende Handhabung (Gurte losen und Gurtschloss öffnen) beschreiben und legen Sie die Gurtbänder seitlich ab.

Wenn Sie Ihr Kind in den TAKATA MINI gelegt haben, führen Sie die Schultergurte über die Schultern und die Beckengurte über das Becken Ihres Kindes, ohne die Gurte zu verdreiben oder zu vertauschen.

ACHTUNG!

[MINI_044] Überprüfen Sie, ob das Innenkissen und die Schultergurtanbindung korrekt positioniert sind. Die Flügel des Innenkissens mit den AIRPADS, die

den Kopf schützen, sollen sich bei richtiger Einstellung...,
nben dem Kopf und uber den Schultern Ihres Kindes.
befinden. Die Schultergurtanbindungen sind richtig
positioniert, wenn sich die Schultergurtanbindungen
etwas unterhalb der Schultern des Säuglings befinden.
Wenn dies nicht der Fall ist,ändern Sie das verst-.
bare Innenkissen entsprechend nach oben oder nach
unter.

Schritt 2-Schlieben des Gurtschlosses

[MINI_026] Zum Schlieben der Gurte am Autokindersitz TAKATA MINI mussen Sie die beiden magnetischen Gurtschlosslaschen wieder zusammenfugen.

Drücken Sie die beiden Gurtschlosslaschen fest in das Gurtschloss, bis Sie ein Klick-Gerausch horen.

WARNING!

Bitte überprüfen Sie vor jedem Gebrauch, ob die Gurtlaschen und das Gurtschloss korrekt verschlossen

sind. Kontrollieren Sie dies, indem Sie die Gurtlaschen nach oben zieren, ohne den roten Feststellknopf am Gurtschloss zu drucken.

Schnitt 3-Einstellen des Beckengurtes

WARNING!

Bringen Sie die Beckengurte tief an, damit der Beckenbereich Ihres Kindes geschützt ist. Sollten die Beckengurte über den Bauch Ihres Kindes laufen, gefährden Sie bei einem Unfall die Sicherheit Ihres Kindes.

Achten Sieitte auch darauf, dass sich das Stoffpolster hinter dem Gurtschloss nicht verschoben hat und Ihr Kind vor den Kunststoffeilen des Gurtschlosses geschüttzt ist.

Schritt 4 - Spannen der Gurte

[MINI_027] Zum Spannen der Gurteziehen Sie das

Ende deszentralen Zuggurtes nach vorn - nicht nach oben oder unten.

ACHTUNG!

Sie haben die korrekte Gurtspannung erreicht, wenn zwischen Ihr dem Kind und dem Schultergurt nur Platz für einen Finger ist.

Schritt 5-Kontrolle der seitlichen Crash-Polster (AIRPADS)

WARNING!

[MINI_045] Achten Sie bei jedem Gebrauch darauf, dass die AIRPADS korrekt in die davon vorgesehen Innentaschen des verstillbaren Innenkissens eingelegt sind. Bei Missachtung these Warnhinweises gefährden Sie die Sicherheit Ihres Kindes bei einem Unfall.

Schnitt 6-Kontrolle der Gröbe

WARNING!

[MINI_046] Kontrollieren Sie bei jeder Benutzung, dass der Kopf Ihres Kindes von den Seitenwangen des TAKATA MINI vollständig nach oben hin abgedeckt ist. Ist dies nicht der Fall, dann ist die Sicherheit Ihres Kindes bei einem Unfall gefährdet. Wir empfehlen Ohnen in thisem Fall den Wechsel vom TAKATA MINI auf den nachstgroßeren Autokindersitz TAKATA MIDI mit der TAKATA ISOFIX BASE.

Checkliste - Sicherung Ihres Kindes:

Bitte achten Sie darauf, dass...

• die Position des verstillbaren Innenkissens und die Schultergurthöhe des Autokindersitzes TAKATA MINI (wie in diesen Bedienungshandbuch beschrieben) eingestellt sind.

• der Beckengurt nicht über den Bauch des Kindes verläuft.

• das Gurtschloss und die Gurtschlosslaschen richtig geschlossen sind.
• die Gurte sicher um Ihr Kind gespannt und nicht verdrecht sind.
• der Kopf Ihr's Kindes von den Seitenwangen des TAKATA MINI vollständig nach oben hin abgedeckt ist.
• die AIRPADS korrekt in die darauf vorgesehen Innentaschen des verstillbaren Innenkissens eingelegt sind.

Herausnehmen Ihres Kindes

Bevor Sie Ihr Kind aus dem TAKATA MINI haben können, müssen Sie das Gurtschloss öffnen und die Gurte losen.itte gehen Sie dazu entsprechend den Erläuterungen im Kapitel 3 - Grundlegende Handhabung (Gurte losen und Gurtschloss öffnen) vor.

Erst danach können Sie Ihr Kind aus dem TAKATA MINI haben.

5. BENUTZUNG IM FAHRZEUG

Schritt 1-Vorbereitung

[MINI_028] Zur Montage des Autokindersitzes TAKATA MINI in das Fahrzeug den Tragebügel in die aufrechte Trageposition bringen.

Schnitt 2 - Einsetzen ins Fahrzeug

[MINI_029] Stellen Sie den TAKATA MINI auf den Fahrzeugsitz.

ACHTUNG!

Der TAKATA MINI muss auf dem Fahrzeugsitz rückwärts gerichtet positioniert werden.

WARNING!

[Airbag Warning] AUF KEINEN FALL einen ruck

wärts gerichteten TAKATA MINI auf den Frontsitz mit aktivem Airbag anbringen. Es besticht HOHE VERLETZUNGS- bzw. TÖDLICHE GEFAHR und ist GESETZLICH VERBOTEN!

Der Airbag kann abhängig vom Fahrzeug von Ihnenselbst oder mit Hilfe Ihres Autohandlers bzw. ihrer Autowerkstatt deaktiviert werden.

Schnitt 3 - Positionierung im Auto

[MINI_029] Achten Sie darauf, dass der vordere Teil des TAKATA MINI die Rückenlehne des Fahrzeug-sitzes berührt und dass sich derGPCze TAKATA MINI im korrekten Winkel befindet.

Sie können die richtige Stellung auf dem an der Seite aufgeklebten Sticker überprüfen: Wenn die rote Linie gerade nach oben zeigt, ist der TAKATA MINI richtig positioniert.

Eventuell erscheint Ihnen eine etwas weniger aufrechte Position komfortabler; dieser 90^ -Winkel hat sich

jedoch als optimal bezüglich Sicherheit erwiesen. Die jeweiligen Winkel des Kindes in den unterschiedlichen Positionen des Innenkissens und die Schultergurthöhen liegen innerhalb der so genannten Komfortzone.

Schritt 4-Anlagen des Fahrzeug-Beckengurtes Zur richtigen Befestigung des Autokindersitzes TAKATA MINI auf dem Fahrzeugsitz ist ein geeigneter 3-Punkt-Sicherheitsgurt erforderlich (zugelassen gemäß ECE-R 16 oder vergleichbare Zulassung).

[MINI_030] Zichen Sie den Fahrzeug-Beckengurt durch die blauen Beckengurtführungen an den Seiten des TAKATA MINI.

ACHTUNG!

[MINI_031] Achten Sieitte darauf, dass der Fahrzeug-Sicherheitsgurt richtig unter den Laschen der Beckengurtführungen hindurch lauft.

Schlieben Sie das Fahrzeugseitige Gurtschloss durch

festes Eindrücken der fahrzeugseitigen Gurtschlosslasche in das Schloss. Achten Sie darauf, dass der Fahrzeug-Sicherheitsgurt nicht verdrecht ist.

Schritt 5 - Einstellen des Tragebügels

[MINI_032] Drücken Sie die beiden grauen Verstellhebel für den Tragebügel bis zum Anschlag durch und bringen Sie den Tragebügel nach vorn in die Autoposition (mittlere Position).

ACHTUNG!

Bitte kontrollieren und vergewissern Sie sich bei jedem Verstellvorgang, dass die Tragebügelposition ordnungsgemäß arretiert ist. Bewegen Sie dazu den Tragebügel leicht (mit geringem Handkraftaufwand) nach vorn und halten, ohne gleichzeitig die Verstellhebel zu drucken.

Schritt 6 - Anlagen des Fahrzeug-Schultergurtes [MINI_033] Bringen Sie den Fahrzeug-Schultergurt zur Rückseite des Autokindersitzes TAKATA MINI.

Legen Sie den Fahrzeug-Schultergurt wie auf dem Bild gezeigt um die Rückseite des TAKATA MINI.

ACHTUNG!

Auf der Seite mit dem Fahrzeugseitigen Gurtschloss muss der Fahrzeug-Schultergurt unterhalb der Schultergurtführung des TAKATA MINI verlaufen. Auf der anderen Seite, wo der Fahrzeug-Sicherheitsgurt zum oberen Befestigungspunkt im Auto hinaufgeht, muss der Fahrzeug-Sicherheitsgurt durch die entsprechende Schultergurtführung des TAKATA MINI laufen.

Schritt 7 - Spannen des Fahrzeug-Beckengurtes [MINI_034] Zum Spannen des Fahrzeug-Beckengurtes den Schulterteil des Fahrzeug-Sicherheitsgurtes direkt oberhalb des Fahrzeugseitigen Gurtschlossesziehen, bis der Fahrzeug-Beckengurt fest genug ist.

Der Fahrzeug-Beckengurt darauf auf keinen Fall verdreht sein.

Schritt 8 - Spannen des Fahrzeug-Schultergurtes [MINI_035] Spannen Sie den Fahrzeug-Sicherheitsgurt, indem Sie den Fahrzeug-Schultergurt zum oberen Befestigungspunkt im Autoziehen.

Schnitt 9-Kontrolle der Positionierung

Achten Sie darauf, dass die rote Linie auf dem seitlichen Montagesticker des TAKATA MINI weiterhin senkrecht veräuft. Wenn dies nicht der Fall ist, korrigieren Sieitte die Position des TAKATA MINI noch einmal.

WARNING!

Benutzen Sie keine anderen Krafteinleitungspunkte als die in dieser Bcdienungshandbuch beschriebenen und auf dem Autokindersitz TAKATA MINI markierten (blaue Gurtführungen und Tragebügel in Autoposition).

Schnitt 10 - Kontrolle der Befestigung:

[MINI_036] Zur Kontrolle rütteln Sie den TAKATA

MINI ein weniger (mit geringer Handkraft), um zu prufen, ob der TAKATA MINI in seiner Position bleibt.

Checkliste - Benutzung im Fahrzeug:

Bitte achten Sie darauf, dass...

• der TAKATA MINI auf dem Fahrzeugsitz rückwärts gerichtet ist.
• der Airbag auf dem vorderen Beifahrersitz deaktiviert ist, wenn der TAKATA MINI Dort angebracht werden soll.
• der TAKATA MINI mit einem zugelassenen 3-Punkt-Sicherheitsgurt (gemäß ECE-R16 oder vergleichbarer Zulassung) befestigt ist.
• der Fahrzeug-Sicherheitsgurt fest geschlossen ist.
• der Fahrzeug-Sicherheitsgurt durch die blauen Beckengurtführungen, durch eine der beiden blauen Schultergurtführung des TAKATA MINI verlauf und gespannt ist.
• der Tragebügel in der Autoposition arretiert ist.

HINWEIS!

Optional kann der TAKATA MINI auch mit der ISOFIX-Basis TAKATA ISOFIX BASE im Fahrzeug befestigt werden, sofern Ihr Fahrzeug mit ISOFIX-Verankerungen ausgestattet ist. Weitere Informationen besteht. Sie auf unserer Internet-Sections www.takata-childseats.com, über unsere TAKATA Service (siehe Kapitel 9 - Service) oder bei autorisierten Fachhandlern.

6. BENUTZUNG IM FLUGZEUG

Der TAKATA MINI ist auch für den Gebrauch im Flugzeug zertifi ziert und erfüllt damit die Anforderungen und Bedingungen, die unter der ID-Nr. 0000033472 des TÜV Rheinland (siche www.tuv.com) dokumentiert sind.

HINWEIS!

Die „For use in aircraft“-Kennzeichnung befi ndct sich auf der Unterseite des TAKATA MINI darüber dem Typenschild.

Genehmigt ist die Befestigung des TAKATA MINI im Flugzeug ausschließlich auf geeigneten vorwärts gerichteten Passagiersitzen ohne Airbag, die von der Fluggesellschaft für den Gebrauch mit einem Autokindersitz vorgesehen und zugewiesen sind.

ACHTUNG!

Auch im Flugzeug mussen Sie darauf auf achtenden der TAKATA MINI rückwärts zur Flugrichtung auf dem Passagiersitz positioniert und mit einem 2-Punkt-Sicherheitsgurt (wie in diesen Bedienungshandbuch beschrieben) gesichert ist. Wahrend des gesamten Fluges (vom Abdocken bis zum Andocken der Gangway) sollen den Sie darauf auf achtenden, dass der TAKATA MINI mit dem 2-Punkt-Sicherheitsgurt des

Passagiersitzes gesichert ist, da bei Turbulenzen oder einer Notlandung andere Passagiere durch einen ungeschrieben TAKATA MINI verletzt werden können.

WARNING!

Wir weisen mit Nachdruck daraufhin, dass die Befestigung des TAKATA MINI ausschließlich im Flugzeug über einen 2-Punkt-Sicherheitsgurt erfolgen darauf. Die Befestigung des TAKATA MINI im PKW hat ausnahmslos, über einen 3-Punkt-Sicherheitsgurt oder die TAKATA ISOFIX BASE zu erfolgen.

Schritt 1-Vorbereitung

[MINI_028] Zur Montage des Autokindersitzes TAKATA MINI in einem Flugzeug den Tragebügel in die aufrechte Trageposition bringen.

Schnitt 2 - Auf den Passagiersitz setzen

[MINI_029] Stellen Sie den TAKATA MINI ruckwärts gerichtet auf den Passagiersitz.

WARNING!

[Airbag Warning] AUF KEINEN FALL einen rückwärts gerichteten TAKATA MINI auf einem Passagiersitz mit (aktivem) Airbag befestigen. Es besteht HOHE VERLETZUNGS- bzw. TÖDLICHE GEFAHR!

Schnitt 3 - Positionierung im Flugzeug

Achten Sie darauf, dass der vordere Teil des TAKATA MINI die Rückenlehne des Passagiersitzes berührt und dass sich der TAKATA MINI im korrekten Winkel befindet. Sie können die richtige Stellung auf dem an der Seite aufgegebten Sticker überprüfen: Wenn die rote Linie gerade nach oben zeigt, ist der TAKATA MINI richtig positioniert.

Eventuell erscheint Ihnen eine etwas weniger aufrechte Position komfortabler; dieser 90^ -Winkel hat sich jedoch als optimal bezüglich Sicherheit erwiesen. Die jeweiligen Winkel des Kindes in den unterscheidlichen Positionen des Innenkissens und die Schultergurt-

hohen liegen innerhalb der so genannten Komfortzone.

Schritt 4 - Anlagen und Spannen des 2-Punkt-Sicherheitsgurtes

[MINI_037] Um den TAKATA MINI ausreichend im Flugzeug zu befestigen, müssen Sie darauf auf achten, dass die Gurtbänder des 2-Punkt-Sicherheitsgurtes durch die beiden blauen Beckengurtführungen auf den Seitenwangen des TAKATA MINI verlaufen. Danach müssen Sie den 2-Punkt-Sicherheitsgurt fest verschreiben und spannen, bis die Gurtbänder straff am TAKATA MINI anliegen.

ACHTUNG!

Befolgen Sie beim Schlieben des 2-Punkt-Sicherheitsgurtes und beim Gurtspannen die jeweilige Anleitung der Fluggesellschaften.

ACHTUNG!

Vergewissern Sie sich, dass das verriegelte Gurt

schloss zwischen den beiden Beckengurtführungen am TAKATA MINI liegt und die Gurtbänder nicht verdreht sind. Bei Fragen zum Befestigen im Flugzeug wenden Sie sichitte an das Flugpersonal.

Schnitt 5-Einstellen des Tragebügels

Drücken Sie die beiden grauen Verstellhebel für den Tragebügel bis zum Anschlag durch und bringen Sie den Tragebügel nach vorn in die Autoposition (mittlere Position).

ACHTUNG!

Bitte kontrollieren und vergewissern Sie sich bei jedem Verstellvorgang, dass die Tragebügelposition ordnungsgemäß arretiert ist. Bewegen Sie dazu den Tragebügel möglich (mit geringem Handkraftaufwand) nach vorn und halten, ohne gleichzeitig die Verstellhebel zu drücken.

Schnitt 6-Kontrolle der Positionierung

Achten Sie darauf, dass die rote Linie auf dem seitlichen

Montagesticker des TAKATA MINI weiterhin senkrecht verlauf. Wenn dies nicht der Fall ist, korrigieren Sieitte die Position des TAKATA MINI noch einmal.

WARNING!

Benutzen Sie keine anderen Krafteinleitungspunkte als die in diesen Bedienungshandbuch beschreibenen und auf dem Autokindersitz TAKATA MINI markierten (blaue Gurtführungen und Tragebügel in Autoposition).

Schnitt 7 - Kontrolle der Befestigung:

Zur Kontrolle, ob der 2-Punkt-Sicherheitsgurt ausreichend fest ist, rutteln Sie den TAKATA MINI ein weniger (mit geringer Handkraft), um zu prufen, ob der TAKATA MINI in seiner Position bleibt.

Checkliste - Benutzung im Flugzeug:

Bitte achten Sie darauf, dass...

• der TAKATA MINI entgegen der Flugrichtung befestigt ist.
• der TAKATA MINI auf einem nach vorn gerichteten Passagiersitz ohne Airbag befestigt ist.
• die Gurtbänder des 2-Punkt-Sicherheitsgurtes durch die beiden Beckengurtführungen verlaufen.
• die Gurtbänder des 2-Punkt-Sicherheitsgurtes nicht verdrecht sind.
• das Gurtschloss des 2-Punkt-Sicherheitsgurtes fest verriegelt ist (entsprechend den jeweiligen Anleitungen der Fluggesellschaften).
• der verschlossene 2-Punkt-Sicherheitsgurt straff über den TAKATA MINI gespannt ist.
• der Tragebügel in der Autoposition (mittlere Position) arretiert ist.

7. PFLEGE UND AUFBEWAHRUNG

Abnehmer aller Bezüge

Schritt 1 - Demontage der Schultergurte [MINI_038] Zum Abnehmer der Bezüge haken Sie zunachst die Schultergurte aus dem Gurtverbindungs-teil deszentralen Zuggurts auf der Unterseite des TAKATA MINI aus.

[MINI_039] Dann zieren Sie bereits Schultergurte vollständig aus dem verstelltbaren Innenkissen und den beiden Schulterpolstern.

HINWEIS!

Sie konnen die Schultergurte nicht aus dem Innenkissen zieren, indem Sie nur an den beiden Schulterpolsternziehen.

Schritt 2 - Öffnen des Gurtschlosses
[MINI_040] Das Gurtschloss öffnen, die Gurtschlosslaschen auseinanderziehen und beiden Schultergurte zur Seite legen.

Schritt 3 - Abnehmer des Innenkissens
[MINI_041] Die beiden Seitenlichen Haken aus der Rücken-Platte losen und das Innenkissen um den Größenindikator herum losen. Das verstellbare Innenkissen in die oberste Position verstellen und das Innenkissen von der Rücken-Platte nach oben hin abziehen.

Schnitt 4 - Entnahmen der seitlichen Crash-Polster (AIRPADS)

WARNING!

Die in das verstelltbare Innenkissen eingelegten AIRPADS sind nicht waschbar und müssen vor dem Waschen aus dem verstelltbaren Innenkissen entfernt werden.

[MINI_042] Legen Sie dazu das Innenkissen mit der Vorderseite auf eineEbene Fläche. Anschließend konnen Sie in die Bezugsoffnung auf der Rückseite greifen und die AIRPADS, die sich in den seitlichen Flügeln des Innenkissens befinden, wie im Nebenstehenden Bild gezeigt, auf beiden Seiten hersausziehen.

Schnitt 5 - Abnehmer des Bezuges

[MINI_043] Nach dem Abnehmer des Innenkissens bringen Sie die Rücken-Platte wieder in die unterste Position. Die beiden Seiten den Kunststoffhaken des Bezugs aus der Schale lösen und die Kunststoffelemente an den Bezugsrändern aufklappen. Anschließlich konnen Sie den gesamten Bezug von der Schaleziehen.

Aufziehen der Bezüge

Um alle Bezüge vollständig und korrekt auf den TAKATA MINI aufzuziehen, folgen Sieitte den vorangestellen Ausführungen zum Thema „Abnehmer

aller Bezüge" in umgekehrter Reihenfolge.

WARNING!

[MINI_045] Achten Sie bei jedem Gebrauch darauf, dass die AIRPADS korrekt in die dafür vorgesehen Innentaschen des verstelltbaren Innenkissens eingelegt sind und das Gurtsystem ordnungsgemäß befestigt und funktionsfähig ist. Kontrollieren Sie, ob der TAKATA MINI unbeschädigt ist.itte wenden Sie sich bei Fragen dazu an den TAKATA Service. Bei Missachtung these Warnhinweises gefährden Sie die Sicherheit Ihres Kindes bei einem Unfall.

Reinigung und Pflege

Die Bezüge des Autokindersitzes TAKATA MINI (das verstelltbare Innenkissen und der Schalenbezug) sind ebenso wie das Sonnendach abnehmbar und waschbar.

HINWEIS!

Beachten Sie immer die Pfl egeanleitungen auf den Bezugsetiketten, um zu erfahren, ob diese in der Maschine gewaschen werden konnen oder nur für Handwäschen geeignet sind. Ausschlaggebend sind immer die Pfl egeanleitungen auf den einzelnen Bezugsetiketten.

WARNING!

Die in das verstelltbare Innenkissen eingelegten AIRPADS sind nicht waschbar und müssen vor dem Waschen aus dem verstelltbaren Innenkissen entfernt werden.

[MINI_045] Achten Sie nach jedem Waschen darauf, dass die AIRPADS korrekt in die damit vorgesehenen Innentaschen des verstelltbaren Innenkissens eingelegt sind. Bei Missachtung thiss Warnhinweises gefährden Sie die Sicherheit Ihr's Kindes bei einem Unfall.

Die Kunststoffeile können mit klarem Wasser oder einer milden Seifenlösung gereinigt werden. Um eine Schimmelpilzbildung zu vermeiden, muss der TAKATA MINI an einem gut belufteten und trockenen Ort aufbewahren werden.

8. HINWEISE ZUR ENTSORGUNG

Für die korrekte Entsorgung der Verpackung oder des Autokindersitzes TAKATA MINI beachten Sieitte die entsprechenden Vorschriften und Umweltbestimmungen ihres Landes sowie eventuelle Materialkennzeichnungen auf der Verpackung oder auf den Kindersitz-Komponenten.

9. SERVICE

Um den Autokindersitz TAKATA MINI stetig verbessern zu konnen, freuen wir uns, wenn Sie uns Ihr Feedback geben.itte senden Sie uns alle ihre Anmerkungen zum Beispiel zu den Themen Design, Bedienerfreundlichkeit, Materialien, Bedienungshandbuch usw. an unseren TAKATA Service unter folgender Adresse:

(täglich 8:00 - 18:00 Uhr)

CONTENTS

1. OVERVIEW OF COMPONENTS
2. SAFETY INSTRUCTIONS BEFORE USING YOUR TAKATA MINI
3. BASIC INSTRUCTIONS
4. SECURING YOUR CHILD
5. USE IN THE VEHICLE
6. USE IN AN AIRCRAFT
7. CARE AND MAINTENANCE
8. INFORMATION REGARDING DISPOSAL
9. SERVICE

Definitions
