Maxi+ - Kindersitz Takata - Kostenlose Bedienungsanleitung

Produkttyp	Sitzerhöhung mit Rückenlehne
Marke	Takata
Modell	Maxi+
Kategorie	Autositz
Zulassung	ECE R44/04, universelle und semi-universelle Kategorie
Kindgewicht	15 – 36 kg (Klasse 2/3)
Empfohlenes Alter	Ca. 3 bis 12 Jahre (Richtwert)
Ausrichtung	Nur in Fahrtrichtung
Befestigung im Fahrzeug	3-Punkt-Sicherheitsgurt und/oder ISOFIX-Verriegelungsstangen
Höhenverstellung der Rückenlehne	11 Positionen (von A bis L) mit Größenanzeige
Verstellbare Kopfstütze	Ja, in die Rückenlehne integriert
Seitenschutz	Ja, mit herausnehmbaren Polstern in den Seitenwänden und der Kopfstütze
Abnehmbare Bezüge	Ja (Sitzfläche, Rückenlehne, Seitenwände, Kopfstütze) maschinenwaschbar oder handwaschbar je nach Etikett
Materialien	Kunststoff, Stoff
Lebensdauer	Ca. 9 Jahre nach dem Kauf
Ersatzteile erhältlich	Bezüge, Seitenschutzpolster, ISOFIX-Adapter
Pflege	Reinigung der Kunststoffteile mit klarem oder Seifenwasser; Bezüge waschbar (Polster vor dem Waschen entfernen)
Mitgeliefertes Zubehör	ISOFIX-Adapter, Bedienungsanleitung, Liste kompatibler Fahrzeuge

Häufig gestellte Fragen - Maxi+ Takata

Welches Gewicht und welches Alter werden für den Takata Maxi+ empfohlen?

Der Takata Maxi+ ist für Kinder von 15 bis 36 kg (Klasse 2/3) ausgelegt, also etwa 3 bis 12 Jahre. Das Alter ist ein Richtwert; bevorzugen Sie stets das Gewicht und die Größe des Kindes.

Wie installiere ich den Sitz mit ISOFIX?

Ziehen Sie die Verriegelungsstangen heraus, indem Sie am zentralen Spanngurt ziehen, und schieben Sie die Stangen dann bis zum Einrasten auf die ISOFIX-Verankerungen des Fahrzeugs. Stellen Sie sicher, dass die grünen Markierungen erscheinen. Ziehen Sie dann am zentralen Spanngurt, während Sie die Sitzfläche gegen die Rückenlehne des Fahrzeugs drücken, um eine optimale Abstützung zu erreichen.

Kann ich den Sitz ohne ISOFIX verwenden?

Ja, der Takata Maxi+ kann auch nur mit dem 3-Punkt-Sicherheitsgurt des Fahrzeugs installiert werden. In diesem Fall müssen die Verriegelungsstangen eingezogen bleiben. Befolgen Sie die Schritte 5 bis 7 der Anleitung zum korrekten Durchführen des Gurtes.

Wie stelle ich die Höhe der Rückenlehne ein?

Ziehen Sie den Hebel an der Rückseite der Rückenlehne nach oben und stellen Sie die Rückenlehne auf die gewünschte Höhe ein (11 Positionen von A bis L). Der obere Teil des Kopfes des Kindes sollte unterhalb der Oberkante der Kopfstütze liegen und der Schultergurt sollte maximal zwei Finger über der Schulter sein.

Wie wasche ich die Bezüge des Sitzes?

Entfernen Sie zuerst die Schutzpolster aus den Innentaschen (sie sind nicht waschbar). Die Bezüge sind je nach Anleitung auf dem Etikett maschinenwaschbar oder handwaschbar. Verwenden Sie einen Schonwaschgang und ein mildes Waschmittel. Setzen Sie die Polster nach vollständiger Trocknung wieder ein.

Was ist im Falle eines Unfalls mit dem Sitz zu tun?

Bleiben Sie ruhig. Öffnen Sie den Gurt durch Drücken des Schnallknopfes. Wenn der Gurt nicht aufgeht, durchtrennen Sie die Gurte, um das Kind zu befreien. Ersetzen Sie den Sitz nach jedem Unfall durch einen neuen, auch wenn er intakt erscheint, da unsichtbare Schäden die Sicherheit beeinträchtigen können.

Ist der Sitz mit allen Fahrzeugen kompatibel?

Der Takata Maxi+ ist ein universelles Gerät gemäß der Norm ECE R44/04, ist jedoch nicht für alle Sitze geeignet. Überprüfen Sie die Bedienungsanleitung des Fahrzeugs auf Kompatibilität mit einem Kindersitz der Klasse 2/3. Bei semi-universeller Montage (mit ISOFIX) konsultieren Sie die beiliegende Liste der kompatiblen Fahrzeuge.

Wie erkenne ich, ob die Rückenlehne richtig eingerastet ist?

Lassen Sie den Hebel los und drücken Sie die Rückenlehne leicht nach unten (oder ziehen Sie sie nach oben), ohne den Hebel zu betätigen. Sie sollten ein Klicken hören, das anzeigt, dass die Rückenlehne verriegelt ist.

Kann ich den Sitz entgegen der Fahrtrichtung verwenden?

Nein, der Takata Maxi+ muss unbedingt in Fahrtrichtung installiert werden. Verwenden Sie ihn niemals rückwärtsgerichtet, da er nicht für diese Ausrichtung konzipiert wurde und die Sicherheit nicht gewährleistet wäre.

Wie lange ist die Lebensdauer des Sitzes?

Der Sitz ist für eine maximale Lebensdauer von ca. 9 Jahren nach dem Kauf ausgelegt. Aufgrund der Alterung der Kunststoffe ersetzen Sie ihn nach diesem Zeitraum, auch wenn er in gutem Zustand erscheint.

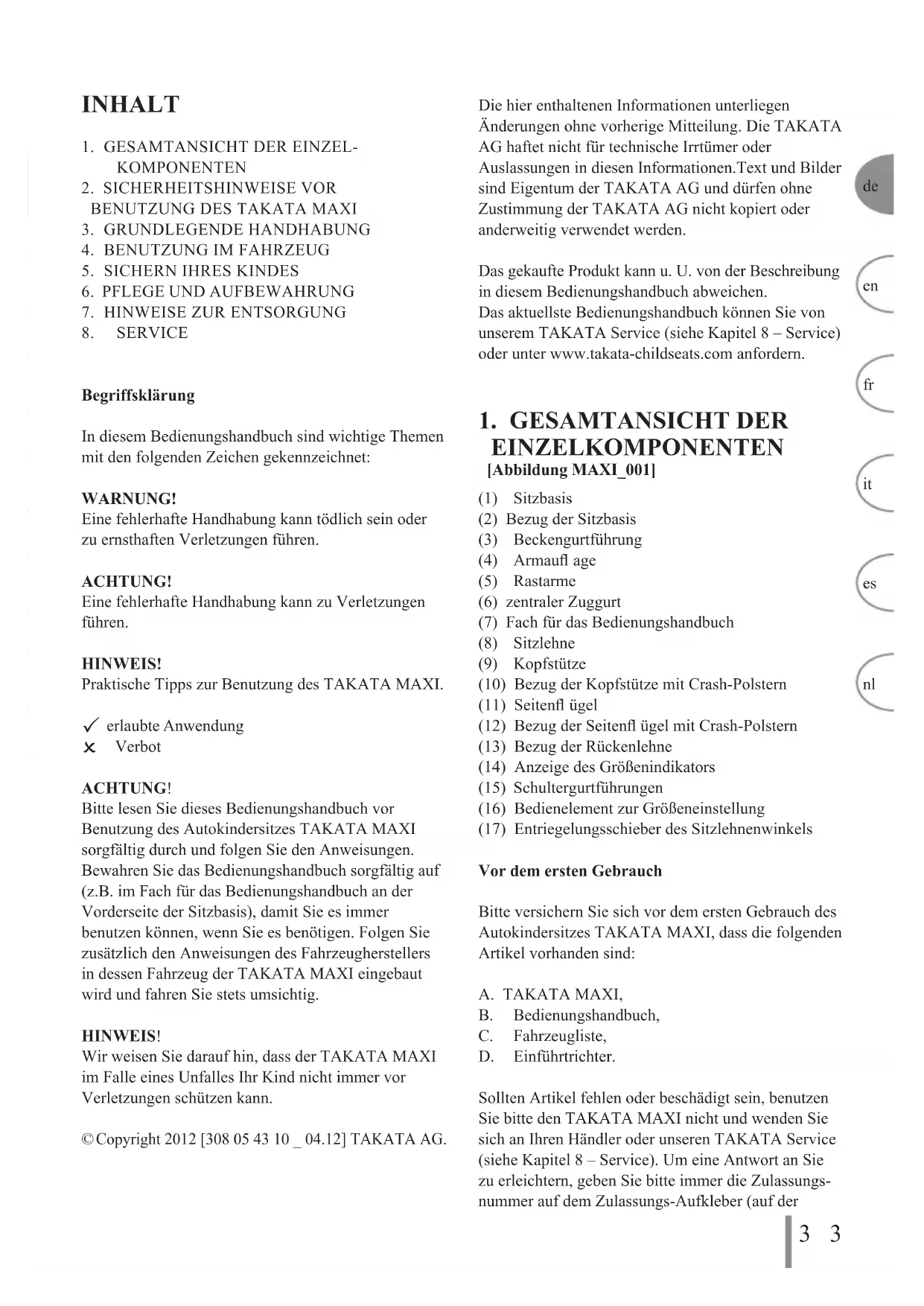

BEDIENUNGSANLEITUNG Maxi+ Takata

1. GESAMTANSICHT DER EINZEL-KOMPONENTEN
2. SICHERHEITSHINWEISE VOR BENUTZUNG DES TAKATA MAXI
3. GRUNDLEGENDE HANDHABUNG
4. BENUTZUNG IM FAHRZEUG
5. SICHERN IHRES KINDES
6. PFLEGE UND AUFBEWAHRUNG
7. HINWEISE ZUR ENTSORGUNG
8. SERVICE

Begriffsklärung

In diesem Bedienungshandbuch sind wichtige Themen mit den folgenden Zeichen gekennzeichnet:

WARNUNG!

Eine fehlerhafte Handhabung kann tödlich sein oder zu ernsthaften Verletzungen führen.

ACHTUNG!

Eine fehlerhafte Handhabung kann zu Verletzungen führen.

HINWEIS!

Praktische Tipps zur Benutzung des TAKATA MAXI.

√ erlaubte Anwendung

x Verbot

ACHTUNG!

Bitte lesen Sie dieses Bedienungshandbuch vor Benutzung des Autokindersitzes TAKATA MAXI sorgfältig durch und folgen Sie den Anweisungen. Bewahren Sie das Bedienungshandbuch sorgfältig auf (z.B. im Fach für das Bedienungshandbuch an der Vorderseite der Sitzbasis), damit Sie es immer benutzen können, wenn Sie es benötigen. Folgen Sie zusätzlich den Anweisungen des Fahrzeugherstellers in dessen Fahrzeug der TAKATA MAXI eingebaut wird und fahren Sie stets umsichtig.

HINWEIS!

Wir weisen Sie darauf hin, dass der TAKATA MAXI im Falle eines Unfalles Ihr Kind nicht immer vor Verletzungen schützen kann.

© Copyright 2012 [308 05 43 10 _ 04.12] TAKATA AG.

Die hier enthaltenen Informationen unterliegen Änderungen ohne vorherige Mitteilung. Die TAKATA AG haftet nicht für technische Irrtümer oder Auslassungen in diesen Informationen.Text und Bilder sind Eigentum der TAKATA AG und dürfen ohne Zustimmung der TAKATA AG nicht kopiert oder anderweitig verwendet werden.

Das gekaufte Produkt kann u. U. von der Beschreibung in diesem Bedienungshandbuch abweichen.

Das aktuellste Bedienungshandbuch können Sie von unserem TAKATA Service (siehe Kapitel 8 – Service) oder unter www.takata-childseats.com anfordern.

1. GESAMTANSICHT DER EINZELKOMPONENTEN

[Abbildung MAXI_001]

(1) Sitzbasis
(2) Bezug der Sitzbasis
(3) Beckengurtführung
(4) Armaufl age
(5) Rastarme
(6) zentraler Zuggurt
(7) Fach für das Bedienungshandbuch
(8) Sitzlehne
(9) Kopfstütze
(10) Bezug der Kopfstütze mit Crash-Polstern
(11) Seitenfl ügel
(12) Bezug der Seitenfl ügel mit Crash-Polstern
(13) Bezug der Rückenlehne
(14) Anzeige des Größenindikators
(15) Schultergurtführungen
(16) Bedienelement zur Größeneinstellung
(17) Entriegelungsschieber des Sitzlehnenwinkels

Vor dem ersten Gebrauch

Bitte versichern Sie sich vor dem ersten Gebrauch des Autokindersitzes TAKATA MAXI, dass die folgenden Artikel vorhanden sind:

A. TAKATA MAXI,
B. Bedienungshandbuch,
C. Fahrzeugliste,
D. Einführtrichter.

Sollten Artikel fehlen oder beschädigt sein, benutzen Sie bitte den TAKATA MAXI nicht und wenden Sie sich an Ihren Händler oder unseren TAKATA Service (siehe Kapitel 8 – Service). Um eine Antwort an Sie zu erleichtern, geben Sie bitte immer die Zulassungsnummer auf dem Zulassungs-Aufkleber (auf der

Sitzbasisunterseite) des TAKATA MAXI an.

Im Notfall

[MAXI_002] In Notfällen wie Unfällen etc. sollten Sie Ruhe bewahren und eine Panik vermeiden. Retten Sie Ihr Kind wie folgt:

1. Gurt durch Drücken der Verschlusstaste des Gurt- schlosses öffnen und den Gurt vom Kind entfernen.
2. Nehmen Sie Ihr Kind vorsichtig aus dem TAKATA MAXI.

HINWEIS!

Wenn der Gurt nicht durch Drücken der Verschluss-taste geöffnet werden kann, schneiden Sie die Gurtbänder durch und nehmen Sie Ihr Kind aus dem TAKATA MAXI.

2. SICHERHEITSHINWEISE VOR BENUTZUNG DES TAKATA MAXI

ACHTUNG!

1. Der TAKATA MAXI ist eine „Universal“-Rückhalteeinrichtung für Kinder. Sie ist nach ECE-Regelung 44, Änderungsserie 04 genehmigt für die allgemeine Verwendung in Fahrzeugen und passt in die meisten, aber nicht in alle Fahrzeugsitze.
2. Der ordnungsgemäße Sitz der Einrichtung kann vorausgesetzt werden, wenn der Fahrzeughersteller im Fahrzeughandbuch erklärt, dass das Fahrzeug für den Einbau einer „Universal“-Rückhalteeinrichtung für Kinder der jeweiligen Altersgruppe geeignet ist.
3. Diese Rückhalteeinrichtung für Kinder wurde nach strengeren Bedingungen in die Klasse „Universal“ eingestuft als vorhergehende Ausführungen, die nicht diese Aufschrift tragen.
4. Sollten Zweifel bestehen, kann der Hersteller der Rückhalteeinrichtung für Kinder oder der Einzelhändler befragt werden.

ACHTUNG!

Nur geeignet, wenn das genehmigte Fahrzeug mit 3-Punkt- / Retraktor-Sicherheitsgurten ausgerüstet ist, die nach ECE-Regelung Nr. 16 oder anderen vergleichbaren Normen genehmigt sind.

Der Autokindersitz TAKATA MAXI ist geprüft und offi ziell zugelassen gemäß dem Europäischen Standard für Kinderrückhaltesysteme ECE R44/04.

HINWEIS!

Die Befestigung des TAKATA MAXI im Fahrzeug (ohne eine Verbindung der Rastarme mit den fahrzeugseitigen ISOFIX Verankerungen) nur über den 3-Punkt-Sicherheitsgurt entspricht den Bedingungen der „Universal“-Zulassung.

HINWEIS!

Die Befestigung des TAKATA MAXI über den 3-Punkt-Sicherheitsgurt und einer Verbindung der Rastarme mit den fahrzeugseitigen ISOFIX Verankerungen entspricht den Bedingungen der „Semi-Universal“-Zulassung. Eine derartige Befestigung ist nur auf bestimmten Sitzen einzelner Fahrzeuge geeignet. Sie finden in der beiliegenden Fahrzeugliste eine Übersicht der Fahrzeuge und Fahrzeugsitze, die zum Zeitpunkt der Produktion für diese Befestigung geeignet sind. Zusätzlich können Sie auf unserer Homepage www.takata-childseats.com die aktuelle Fahrzeugliste abrufen.

ACHTUNG!

Bitte beachten Sie, dass die Zulassung nach ECE R44/04 erlischt, wenn Sie nicht von der TAKATA AG genehmigte Änderungen am TAKATA MAXI vornehmen.

Der Zulassungs-Aufkleber mit dem Konformitätszeichen (Buchstabe E in einem Kreis) und der Zulassungsnummer befinet sich auf der Sitzbasisunterseite vom TAKATA MAXI [ECE].

KLASSE 2/3

GEWICHT 15 - 36 kg

ALTER ca. 3 – 12 Jahre

HINWEIS!

Die Altersangabe ist nur ein unverbindlicher Richtwert.

Der TAKATA MAXI darf ausschließlich vorwärts gerichtet verwendet werden. Befestigen Sie den TAKATA MAXI generell auf Fahrzeugsitzen, die der Fahrzeughersteller als geeignet für die entsprechende Autokindersitzklasse kennzeichnet.

WARNUNG!

Kinder müssen im TAKATA MAXI über den 3-Punkt-Sicherheitsgurt (zugelassen gemäß ECE-R16 Standard oder vergleichbare Zulassung) des Fahrzeuges gesichert werden.

Der Kindersitz TAKATA MAXI darf in den USA, in Kanada, Australien und Groß-Britannien weder gewerbsmäßig vertrieben, noch verkauft oder benutzt werden.

Checkliste – Installation im Fahrzeug [MAXI\_003]

Fahrzeugsitze

√ vom Fahrzeughersteller als geeignet für die entsprechenden Autokindersitzklassen gekennzeichnet
✗ nicht vom Fahrzeughersteller als geeignet für die entsprechenden Autokindersitzklassen gekenn-zeichnet

Fahrzeugsitzrichtung

√ Vorwärts
× Rückwärts
x Seitlich

Sicherheitssysteme des Fahrzeugsitzes

√ 3-Punkt-Gurt
× 2-Punkt-Gurt

Kindersitzausrichtung

√ in Fahrtrichtung
× gegen die Fahrtrichtung

WARNHINWEISE:

[MAXI_004] Lassen Sie Ihr Kind niemals unbeaufsichtigt im Fahrzeug.

[MAXI_005] Setzen Sie ihr Kind immer vor Beginn und niemals während der Fahrt in den Autokindersitz TAKATA MAXI. Nehmen Sie es nicht während der Fahrt heraus.

[MAXI_006 + MAXI_007] Achten Sie darauf, dass keine Gurtbänder verdreht sind und diese fest um die Schultern sowie im Beckenbereich anliegen, wenn Sie Ihr Kind im TAKATA MAXI anschnallen.

[MAXI_008] Beim Sichern des Kindes mit dem Fahrzeug-Sicherheitsgurt müssen Sie darauf achten, dass der Schultergurt nicht direkt am oder auf dem Hals bzw. Nacken des Kindes verläuft. Sie verhindern damit das Risiko einer Halsverletzung. Stellen Sie die Schultergurthöhe so ein, dass der Schultergurt mittig zwischen dem Hals und dem äußersten Schulterpunkt verläuft.

Legen Sie das Beckengurtband auf die Oberschenkel, damit der Beckenbereich Ihres Kindes geschützt ist. Sollte der Beckengurt über den Bauch Ihres Kindes laufen, besteht bei einem Unfall die Gefahr innerer Verletzungen.

Achten Sie darauf, dass der Scheitel Ihres Kindes unterhalb der Kopfstützenoberkante des TAKATA MAXI liegt. Übersteigt der Scheitel Ihres Kindes die Kopfstützenoberkante, gefährden Sie die Sicherheit Ihres Kindes bei einem Unfall. Gleichzeitig darf die Schultergurtführung maximal zwei Fingerbreit über der Kinderschulter liegen.

[MAXI_047] Achten Sie bei jedem Gebrauch darauf, dass die seitlichen Crash-Polster korrekt in die dafür vorgesehenen Innentaschen des Schulterfl ügel- und des Kopfstützenbezuges eingelegt sind. Bei Missachtung dieses Warnhinweises gefährden Sie die Sicherheit Ihres Kindes bei einem Unfall.

[MAXI_009] Sichern Sie den TAKATA MAXI bei jedem Gebrauch im Fahrzeug gegen das nach vorn Schleudern bei einer plötzlichen Bremsung, auch wenn Ihr Kind nicht im TAKATA MAXI sitzt. So vermeiden Sie, dass der TAKATA MAXI bei einem Unfall oder einer plötzlichen Bremsung nach vorne geschleudert wird.

[MAXI_010] Beschädigen Sie den Fahrzeug-Sicherheitsgurt nicht mit Messern oder anderen scharfen Gegenständen. Der Autokindersitz TAKATA MAXI kann ansonsten seine Funktion (z.B. Verringerung des Verletzungsrisikos) nicht vollständig erfüllen, wenn die Gurte beschädigt sind oder Schnitte aufweisen.

[MAXI_011] Um die Rückhaltewirkung nicht negativ zu beeinfl ussen, nehmen Sie den TAKATA MAXI nicht anders auseinander als in diesem Bedienungshandbuch beschrieben. Entfernen oder ersetzen Sie bitte keine Teile durch Materialien, die nicht von der TAKATA AG freigegeben sind.

[MAXI_012] Ersetzen Sie nach einem Unfall den TAKATA MAXI durch einen neuen TAKATA MAXI, denn durch einen Unfall können am TAKATA MAXI u.U. Schäden entstehen, die nicht von außen erkennbar sind. Bei Missachtung dieses Warnhinweises gefährden Sie die Sicherheit Ihres Kindes bei einem Unfall.

[MAXI_013] Der TAKATA MAXI erhitzt sich unter starker Sonneneinwirkung. Um zu vermeiden, dass sich ein Kind an aufgeheizten Teilen verbrennen kann, sollte ein Erwachsener die Kunststoff- und Metallteile des TAKATA MAXI vor dem Gebrauch auf Hitze überprüfen.

[MAXI_014] Installieren Sie den Autokindersitz TAKATA MAXI so, dass die stabilen Teile (Kunststoffteile usw.) bei normalem Gebrauch des Fahrzeuges nicht unter einem beweglichen Sitz oder in den Fahrzeugtüren eingeklemmt werden können.

[MAXI_015] Lassen Sie keine scharfen, spitzen oder schweren Gegenstände im Fahrzeug liegen. Bei einem Unfall könnten diese Gegenstände herumgeschleudert werden und gefährliche Verletzungen bei Kindern oder anderen Insassen verursachen. Auch Gepäckstücke oder andere lose Gegenstände, die im Fall einer Kollision herumgeschleudert werden, können Verletzungen bei Kindern oder anderen Insassen verursachen und müssen demzufolge gut gesichert sein.

Stellen Sie den TAKATA MAXI mit Ihrem Kind auf keinen Fall (be- oder unbeaufsichtigt) auf erhöhte, schräge oder unebene Flächen (z. B. auf einen Tisch, eine Wickelkommode, eine Treppe, eine Rampe usw.).

[MAXI_016] Benutzen Sie den TAKATA MAXI mit den Originalbezügen und den originalen seitlichen Crash-Polstern. Diese Crash-Polster sowie die Bezüge sind wesentlicher Bestandteil der schützenden Ausstattung und speziell für die Anwendung im TAKATA MAXI entwickelt.

HINWEIS!

Der TAKATA MAXI ist für eine maximale Nutzungsdauer von ca. 9 Jahren nach dem Kauf ausgelegt. Kunststoffe unterliegen einem generellen Alterungsprozess, besonders unter direkter Sonneneinstrahlung. Durch diesen Alterungsprozess können negative Eigenschaftsänderungen am TAKATA MAXI entstehen, die nicht mit den Augen wahrnehmbar sind.

Bei weiteren Fragen zu diesen Anleitungen wenden Sie sich bitte an den TAKATA Service (siehe Kapitel 8 – Service).

3. GRUNDLEGENDE HANDHABUNG

ACHTUNG!

Achten Sie immer auf eine stabile Unterlage bei der Benutzung des Autokindersitzes TAKATA MAXI.

ACHTUNG!

Klemmen Sie Ihre Finger oder andere Körperteile nicht im Dreh- und Ausziehbereich beweglicher Teile des Kindersitzes ein.

Aufklappen und Einstellen der Sitzlehne

Schritt 1 – Entriegeln und Ausziehen der Sitzlehnenhöhe [MAXI_017] Greifen Sie in den Hebel auf der Sitzlehnenrückseite ein, ziehen Sie den Hebel nach oben und halten Sie den Hebel in dieser Position. Gleichzeitig müssen Sie die Sitzlehne nach oben ziehen bis die maximale Höhe der Sitzlehne erreicht ist. Anschließend können Sie den Hebel loslassen.

Schritt 2 – Aufklappen der Sitzlehne

[MAXI_018] Klappen Sie die Sitzlehne auf, bis zwischen Sitzlehne und Sitzfl ä che mindestens ein Winkel von 90° erreicht wird und ein Klick-Ger äusch zu hören ist.

Schritt 3 – Einstellen der Sitzlehnenhöhe

[MAXI_019] Entriegeln Sie die Sitzlehnenposition und passen Sie die Sitzlehnenhöhe an die Körpergröße des Kindes an. (siehe dazu Schritt 1 des Kapitels – Aufklappen und Einstellen der Sitzlehne).

Beim mehrfachen Aus- und Einklappen unterstützt Sie der Größenindikator beim Einstellen der gewünschten Sitzlehnenhöhe (11 Positionen – A bis L).

WARNUNG!

Passen Sie die Sitzlehnenhöhe immer an die Körpergröße des Kindes an, welches mit dem TAKATA MAXI im Fahrzeug gesichert werden soll. Achten Sie darauf, dass der Scheitel Ihres Kindes unterhalb der Kopfstützenoberkante liegt. Übersteigt der Scheitel Ihres Kindes die Kopfstützenoberkante, gefährden Sie die Sicherheit Ihres Kindes bei einem Unfall. Gleichzeitig darf die Schultergurtführung maximal zwei Fingerbreit über der Kinderschulter liegen.

ACHTUNG!

Kontrollieren Sie immer, ob die Sitzlehne in der Höhe verrastet ist, indem Sie die Sitzlehne leicht nach unten drücken (mit geringem Handkraftaufwand), ohne gleichzeitig den Hebel auf der Sitzlehnenrückseite zu ziehen. Die Sitzlehnenhöhe ist verrastet, wenn Sie ein Klick-Geräusch hören.

Einklappen der Sitzlehne

Schritt 1 – Ausziehen der Sitzlehne in die oberste Position

[MAXI_020] Entriegeln Sie die Sitzlehnenposition und ziehen Sie die Sitzlehne in die oberste Position. (siehe dazu Schritt 1 des Kapitels – Aufklappen und Einstellen der Sitzlehne).

HINWEIS!

Halten Sie mit der einen Hand die Sitzfl äche fest, während Sie mit der anderen Hand die Sitzlehne hinauf ziehen.

Schritt 2 – Entriegeln des Sitzlehnenwinkels und Einklappen

[MAXI_021] Klappen Sie den unteren Teil des Sitzlehnenbezuges nach oben und drücken Sie den Entriegelungsschieber nach oben. [MAXI_022] Gleichzeitig können Sie mit Ihrer zweiten Hand die Sitzlehne zusammenklappen, bis die Sitzlehne auf der Sitzfläche aufliegt.

Schritt 3 – Zusammenschieben der Sitzlehne in die Transportposition

[MAXI_023] Entriegeln Sie die Sitzlehnenhöhe (wie unter Schritt 1 – Ausziehen der Sitzlehne in die oberste Position beschrieben) und drücken Sie die Sitzlehne bis zum Anschlag an die Sitzbasis heran.

HINWEIS!

Zum Schutz gegen unerwünschtes Aufklappen können die unteren Kanten der Seitenfl ügel unter der vorderen Spitze der Armaufl agen festgeklemmt werden.

ACHTUNG!

Kontrollieren Sie immer, ob die Sitzlehne in ihrer Höhe verrastet ist, indem Sie die Sitzlehne leicht nach oben ziehen (mit geringem Handkraftaufwand), ohne gleichzeitig den Hebel auf der Sitzlehnenrückseite zu drücken. Die Sitzlehnenhöhe ist verrastet, wenn Sie ein Klick-Geräusch hören.

Demontage der Sitzlehne

Schritt 1 – Ausziehen der Sitzlehne

[MAXI_017] Entriegeln Sie die Sitzlehnenposition und ziehen Sie die Sitzlehne in die oberste Position (siehe dazu Schritt 1 des Kapitels – Aufklappen und Einstellen der Sitzlehne).

Schritt 2 – Lösen des Bezuges

[MAXI_024] Lösen Sie die beiden Schlaufen am Sitzbasisbezug (1 Schlaufe pro Seite), die sich an den beiden Außenseiten der Armauflagen befinden und klappen Sie die Bezugsenden nach oben.

Schritt 3 – Entfernen der Sicherungsbolzen

[MAXI_025] Pressen Sie die Köpfe der Sicherungsbolzen zusammen und ziehen Sie diese seitlichen aus den Bolzenführungen.

Schritt 4 – Trennen von Sitzlehne und Sitzbasis [MAXI_026] Schieben Sie die Sitzlehnendrehachse nach hinten aus den Führungen in der Sitzbasis. Abschließend können Sie die Sitzlehne von der Sitzbasis heben.

Montage der Sitzlehne

Um die Sitzlehne an die Sitzbasis des TAKATA MAXI zu montieren, folgen Sie bitte den vorangestellten Ausführungen zum Thema „Demontage der Sitzlehne“ in umgekehrter Reihenfolge.

Ausziehen der Rastarme

Schritt 1 – Entriegeln der Rastarmposition

[MAXI_027] Greifen Sie den zentralen Zuggurt auf der Vorderseite der Sitzbasis. Ziehen Sie diesen Zuggurt bis zum Anschlag nach vorn von der Sitzbasis weg und halten Sie diese Position.

Schritt 2 – Verschieben der Rastarme

[MAXI_028] Greifen Sie einen der beiden Rastarme und ziehen Sie diesen vollständig nach hinten aus der Sitzbasis.

Schritt 3 – Verriegeln der Rastarmposition

Lassen Sie den zentralen Zuggurt wieder los.

ACHTUNG!

Kontrollieren Sie immer, ob die Rastarmposition verrastet ist, indem Sie an beiden Rastarmen ziehen, ohne gleichzeitig den zentralen Zuggurt zu ziehen.

4. BENUTZUNG IM FAHRZEUG

Befestigen des TAKATA MAXI

Schritt 1 – Einsetzen ins Fahrzeug

Stellen Sie den TAKATA MAXI auf einen Fahrzeug-sitz, der vom Fahrzeughersteller als geeignet für die entsprechende Autokindersitzklasse gekennzeichnet ist.

HINWEIS!

Falls Ihr Fahrzeug nicht mit einem ISOFIX-System ausgerüstet ist, stellen Sie den TAKATA MAXI mit eingefahrenen Rastarmen auf den Fahrzeugsitz, so dass die Sitzlehnenrückseite an der Fahrzeuglehne anliegt. Anschließend fahren Sie mit Schritt 5 fort.

Schritt 2 – Ausziehen der Rastarme Ziehen Sie die Rastarme, wie unter dem Kapitel Ausziehen der Rastarme beschrieben, maximal aus.

Schritt 3 – Verankern der Rastarme [MAXI_029] Kontrollieren Sie, dass die Rastarme geöffnet sind. Dies ist durch rote Markierungen an beiden Rastarmen erkennbar. Ist eine grüne Markierung am Rastarm erkennbar, dann müssen Sie den Schieber am Rastarm in Richtung der Sitzbasis bewegen, bis die rote Markierung zu sehen ist.

[MAXI_030] Positionieren Sie beide geöffnete Rastarme vor den beiden fahrzeugseitigen ISOFIX-Verankerungen (verwenden Sie zum Erreichen der ISOFIX Verankerungen ggf. die beiliegenden Einführtrichter [MAXI_031]).

[MAXI_032] Schieben Sie die beiden Rastarme auf die beiden fahrzeugseitigen ISOFIX-Verankerungen bis Sie an beiden Rastarmen ein Klick-Geräusch wahrnehmen und die Markierungen an den Rastarmen die Farbe Grün anzeigen.

Schritt 4 – Andrücken der Sitzbasis an die Fahrzeuglehne [MAXI_027] Ziehen Sie am zentralen Zuggurt und halten Sie ihn in dieser Position. [MAXI_033] Drücken Sie gleichzeitig die Sitzbasis in Richtung Fahrzeuglehne bis die Sitzbasisrückseite an der Fahrzeuglehne anliegt. Anschließend lassen Sie den zentralen Zuggurt los.

ACHTUNG!

Kontrollieren Sie immer, ob die Rastarmposition verrastet ist, indem Sie die Sitzbasis nach vorne ziehen, ohne gleichzeitig am zentralen Zuggurt zu ziehen.

Schritt 5 – Einfädeln des Schultergurtes [MAXI_034] Führen Sie den Schultergurt zur roten Schultergurtführung, die sich zwischen der Kopfstütze und dem Seitenflügel befindet. Drücken Sie den Schultergurt gegen den grauen Verschluss in die Schultergurtführung hinein.

Schritt 6 – Einfädeln des Fahrzeug-Sicherheitsgurtes unter die Beckengurtführungen [MAXI_035] Führen Sie den Beckengurt unter die beiden roten Beckengurtführungen an der Sitzbasis. Zusätzlich müssen Sie das untere Ende des Schultergurtes unter die Beckengurtführung legen, die dem Gurtschloss zugewandt ist.

Schritt 7 – Schließen des Fahrzeug-Sicherheitsgurtes Schließen Sie den Fahrzeug-Sicherheitsgurt, indem Sie die Gurtlasche in das Gurtschloss drücken, das zu dem Fahrzeugsitz gehört, auf dem der TAKATA MAXI steht.

ACHTUNG!

[MAXI_009] Auch wenn Ihr Kind nicht im Kindersitz sitzt, schnallen Sie den TAKATA MAXI bitte trotzdem mit dem Fahrzeug-Sicherheitsgurt an. So vermeiden Sie, dass der Kindersitz bei einem Unfall oder einer plötzlichen Bremsung nach vorn geschleudert wird.

Zur Sicherheit Ihres Kindes lassen Sie Ihr Kind möglichst auf der Gehwegseite beziehungsweise am Fahrbahnrand ein- und aussteigen.

Schritt 1 – Fahrzeug-Sicherheitsgurt öffnen Öffnen Sie den Fahrzeug-Sicherheitsgurt entsprechend den Anweisungen des Fahrzeugherstellers und ziehen Sie die Gurtlasche aus dem Gurtschloss. Nehmen Sie die Gurtbänder aus der Beckengurtführung an der Sitzbasis, die dem Gurtschloss zugewandt ist.

ACHTUNG!

Stellen Sie sicher, dass der Schultergurt in der Schultergurtführung bleibt.

Schritt 2 - Kind einsetzen

Setzen Sie Ihr Kind in den TAKATA MAXI.

Schritt 3 – Fahrzeug-Sicherheitsgurt anlegen und schließen

[MAXI_036] Führen Sie den Beckengurt unter die beiden roten Beckengurtführungen an der Sitzbasis. [MAXI_037 + MAXI_038] Zusätzlich müssen Sie das untere Ende des Schultergurtes unter die Beckengurtführung legen, die dem Gurtschloss zugewandt ist. Schließen Sie den Fahrzeug-Sicherheitsgurt, indem Sie die Gurtlasche in das Gurtschloss drücken, das zu dem Fahrzeugsitz gehört, auf dem der TAKATA MAXI steht.

Schritt 4 - Kontrolle

Versichern Sie sich, dass Ihr Kind korrekt im TAKATA MAXI sitzt und gesichert ist. Gehen Sie dazu entsprechend der folgenden Checkliste vor.

Checkliste – Benutzen des TAKATA MAXI im Fahrzeug:

Bitte achten Sie darauf, dass

• der TAKATA MAXI auf einem Fahrzeugsitz steht, der vom Fahrzeughersteller als geeignet für diese Autokindersitzklasse gekennzeichnet ist;
• der TAKATA MAXI auf dem Fahrzeugsitz vorwärts gerichtet ist;
• der TAKATA MAXI mit einem zugelassenen 3-Punkt-Sicherheitsgurt gesichert ist;
• beide Rastarme des TAKATA MAXI mit den beiden fahrzeugseitigen ISOFIX Verankerungen fest verbunden sind (falls vorhanden);
• der Scheitel des Kindes nicht über der Kopfstützenoberkante liegt;
• die Schultergurtführung ca. zwei Fingerbreit über der Schulter des Kindes liegt;
• der Schultergurt durch die komplett verschlossene Schultergurtführung verläuft;
• der Schultergurt mittig über der Schulter des Kindes verläuft, ohne am oder auf dem Nacken des Kindes zu liegen;
• der Beckengurt unterhalb der beiden roten Beckengurtführungen verläuft;
• das untere Ende des Schultergurtes unterhalb der gurtschlossseitigen Beckengurtführung verläuft;
• Gurtlasche und Gurtschloss fest miteinander verbunden sind und
• der Fahrzeug-Sicherheitsgurt eng am Kind verläuft und nicht verdreht ist.

6. PFLEGE UND AUFBEWAHRUNG

Abnehmen aller Bezüge

Schritt 1 – Demontage der Sitzlehne Demontieren Sie die Sitzlehne des TAKATA MAXI wie im Kapitel 3 – Grundlegende Handhabung (Demontage der Sitzlehne) beschrieben.

Schritt 2 – Sitzlehnenbezug abnehmen [MAXI_039] Lösen Sie jeweils 2 Schlaufen oben und unten am Sitzlehnenbezug und lösen Sie den Bezug um den Größenindikator.

Schritt 3 – Seitenfl ügelbezüge abnehmen [MAXI_040] Lösen Sie an beiden Seitenfl ügelbezüge die beiden Druckknöpfe (1 Druckknopf pro Seitenfl ügelbezug) auf den Innenseiten und die 4 Drückknöpfe (2 Druckknöpfe pro Seitenfl ügelbezug) auf den Außenseiten. Danach können Sie die beiden Seitenfl ügelbezüge nach vorne abziehen.

Schritt 4 – Crash Polster aus den Seitenfl ügelbezügen entfernen

WARNUNG!

[MAXI_041] In beiden Seitenflügelbezüge befinden sich die seitlichen Crash-Polster, welche nicht waschbar sind. Ziehen Sie die seitlichen Crash Polster aus den Innentaschen der beiden Seitenfl ügelbezüge.

Schritt 5 – Kopfstützenbezug abnehmen

[MAXI_042] Lösen Sie die beiden Druckknöpfe auf der Kopfstützenrückseite und die beiden Haken im oberen Bereich der Kopfstützeninnenseite. Ziehen Sie den Kopfstützenbezug durch eine Drehbewegung nach vorne und unten von den Seitenfl ügeln der Kopfstütze ab. Anschließend müssen Sie die beiden letzten Haken an der Kopfstützenunterkante lösen und den Kopfstützenbezug nach unten abziehen.

Schritt 6 – Crash-Polster (AIRPADS) aus dem Kopfstützenbezug entfernen

WARNUNG!

[MAXI_043] Im Kopfstützenbezug befin den sich seitliche Crash-Polster (AIRPADS), welche nicht waschbar sind. Ziehen Sie aus den beiden Innentaschen des Kopfstützenbezugs die jeweiligen seitlichen Crash-Polster (AIRPADS).

Schritt 7 – Sitzbasisbezug abnehmen

[MAXI_044] Lösen Sie die beiden Schlaufen am Sitzbasisbezug (1 Schlaufe pro Seite), die sich an den beiden Außenseiten der Armauflagen befinden (falls nicht bereits erfolgt) und ziehen Sie den Bezug nach vorn von beiden Armauflagen. [MAXI_045] Lösen Sie danach 4 Schlaufen auf der Sitzbasisunterseite und 2 Schlaufen im Fach des Bedienungshandbuches. Fädeln Sie den zentralen Zuggurt aus dem Sitzbasisbezug und ziehen Sie die vordere Bezugskante nach oben von der Sitzbasis ab. [MAXI_046] Abschließend lösen Sie die beiden Stoffschlaufen von der hinteren Sitzbasis und ziehen Sie den Bezug von der Sitzbasis.

Aufziehen der Bezüge

Um alle Bezüge vollständig und korrekt auf den TAKATA MAXI aufzuziehen, folgen Sie bitte den vorangestellten Ausführungen zum Thema „Abnehmen aller Bezüge“ in umgekehrter Reihenfolge.

WARNUNG!

[MAXI_047] Achten Sie bei jedem Gebrauch darauf, dass die seitlichen Crash-Polster korrekt in die dafür vorgesehenen Innentaschen des Schulterfl ügel- und des Kopfstützenbezuges eingelegt sind. Kontrollieren Sie, ob der TAKATA MAXI unbeschädigt ist. Bitte wenden Sie sich bei Fragen dazu an den TAKATA Service. Bei Missachtung dieses Warnhinweises gefährden Sie die Sicherheit Ihres Kindes bei einem Unfall.

Reinigung und Pfl ege

Die Bezüge des Autokindersitzes TAKATA MAXI (Sitzbasis, Sitzlehne, Seitenfl ügel und Kopfstütze) sind abnehmbar und waschbar.

HINWEIS!

Beachten Sie immer die Pfl egeanleitung auf dem Bezugsetikett am Basisbezug, um zu erfahren, ob das Bezugsset in der Maschine gewaschen werden kann oder nur für Handwäsche geeignet ist. Ausschlaggebend ist immer die Pfl egeanleitung auf dem Bezugsetikett.

WARNUNG!

Die in den Bezügen für die Seitenfl ügel und Kopfstütze eingelegten seitlichen Crash-Polster sind nicht waschbar und müssen vor dem Waschen aus den entsprechenden Innentaschen entfernt werden.

WARNUNG!

[MAXI_047] Achten Sie nach jedem Waschen darauf, dass die seitlichen Crash-Polster korrekt in die dafür vorgesehenen Innentaschen des Schulterfl ügel- und des Kopfstützenbezuges eingelegt sind. Bei Missachtung dieses Warnhinweises gefährden Sie die Sicherheit Ihres Kindes bei einem Unfall.

Die Kunststoffteile können mit klarem Wasser oder einer milden Seifenlösung gereinigt werden. Um eine Schimmelpilzbildung zu vermeiden, muss der TAKATA MAXI an einem gut belüfteten und trockenen Ort aufbewahren werden.

7. HINWEISE ZUR ENTSORGUNG

Für die korrekte Entsorgung der Verpackung oder des Autokindersitzes TAKATA MAXI beachten Sie bitte die entsprechenden Vorschriften und Umweltbestimmungen ihres Landes sowie eventuelle Materialkennzeichnungen auf der Verpackung oder auf den Kindersitz-Komponenten.

8. SERVICE

Um den Autokindersitz TAKATA MAXI stetig verbessern zu können, freuen wir uns, wenn Sie uns Ihr Feedback geben. Bitte senden Sie uns alle Ihre Anmerkungen, zum Beispiel zu den Themen Design, Bedienerfreundlichkeit, Materialien, Bedienungshandbuch usw., an unseren TAKATA Service unter folgender Adresse:

Telefon: [phone] (täglich 8:00 – 18:00 Uhr)

CONTENTS

1. OVERVIEW OF COMPONENTS
2. SAFETY INSTRUCTIONS BEFORE USING YOUR TAKATA MAXI
3. BASIC INSTRUCTIONS
4. USE IN THE VEHICLE
5. SECURING YOUR CHILD
6. CARE AND MAINTENANCE
7. INFORMATION REGARDING DISPOSAL
8. SERVICE

Definitions

4. GEBRUIK IN HET VOERTUIG

Vastmaken van de TAKATA MAXI

6. VERZORGEN EN BEWAREN
