BEDIENUNGSANLEITUNG Bild s.77 LOEWE
Vielen Dank, dass Sie sich für Loewe entschieden haben und uns Ihr Vertrauen enlgegenbringen.
Mit Loewe haben Sie sich nicht einfach nur für einen modernen und technisch innovativen Fernseher entschieden, sondern für zeitloses Design, gestochen scharfe Bildqualität, brillanten Klang bei Film- und Musikgenuss sowie intuitive Bedienung mit der Loewe Fernbedienung, dem Smartphone oder Tablet, Kurz: Loewe steht für perfektes Home Entertainment.
Wir wünschen Ihnen viel Freude mit Premium Home Entertainment von Loewe und freuen uns, Sie als Kunden begrüßen zu dürfen.
Im Interesse einer sicheren und langfristig störungsfreien Benutzung des Gerätes lesen Sie bille vor der Inbelriebnahme des TV-Gerätes auf der nächsten Seite das Kapitel Sicherheits-hinweise/Warning.
Inhalt
Einleitung....2
Lieferumfang....2
Dokumentation....2
Position des Typenschildes 2
Sicherheitshinweise/Warnung....3
Belegung der Fernbedienungstasten ..... 5
Anschlüsse Geräterückseite 6
Technische Daten 7
Umwelt 8
Entsorgung....8
Lizenzen....8
Technische Hinweise 9
Mögliche Aufstelloptionen 9
Konformität/Herstellererklärung ...... 9
Impressum....9
Lieferumfang
TV-Gerät
■ Betriebsanleitung 1
■ Wandmontage Loewe wall mount WM7
■ Welcome Box:
■ Fernbedienung assist mit zwei Alkali-Batterien Typ AAA
Netzkabel
■ Betriebsanleitung 2 (diese Anleitung)
■ Montageanleitung wall mount WM7
Dokumentation
Dieser Teil der Betriebsanleitung beinhaltet wesentliche Grundinformationen. Die Inbetriebnahme und Einrichtung des Gerätes erfolgt über die intuitive Bedienführung nach dem erstmaligen Einschallen des Gerätes.
Ein ausführliches Benutzerhandbuch, das die Funktionen und Features Ihres neuen Loewe Gerätes beschreibt, können Sie in elektronischer Form über die Loewe Webseite herunterladen.
Das Benutzerhandbuch wird regelmäßig aktualisiert.
Sie finden das ausführliche Benutzerhandbuch unter
https://my.loewe.tv/manuals/bild
Einfach den QR-Code scannen.
Besuchen Sie unsere Homepage unter:
www.loewe.tv/de/support
Dort finden Sie auch die FAQs - Häufig gestellte Fragen.
Das offizielle Loewe Forum:
www.loewe-friends.de
Position des Typenschildes
Aufkleber mit Modellnummer und Betriebsspannung befinden sich auf der Rückseite des TV-Gerätes.
Sicherheitshinweise/Warnung
Zu Ihrer eigenen Sicherheit und um unnötigen Schaden von Ihrem Gerät abzuwenden, lesen und beachten Sie bille die nachfolgenden Sicherheitshinweise.
Legende
Dieses Symbol weist auf Risiken durch hohe elektrische Spannungen hin.
Dieses Symbol macht den Benutzer auf sonstige, näher spezifizierte Risiken aufmerksam.
Dieses Symbol weist auf Gefahren durch Brandbildung hin.
Dieses Symbol weist auf Gefahren durch scharfe Kanten hin.
Geräterückwand nicht entfernen
Warnung: Beim Ölfnen oder Entfernen der Geräterückwand besteht die Gefahr eines Stromschlages und damit das Risiko schwerer Verletzungen durch hohe elektrische Spannungen.
WARNUNG STROMSCHLAGGEFAHR – NICHT ÖFFNEN
Offnen Sie keinesfalls selbstständig die Geräterückwand. Überlassen Sie Re pa ra tur- und Service-Arbeiten an Ihrem TV-Gerät ausschließlich autorisierten Fernsehtechnikern.
Wenden Sie sich an Ihren Fachnändler oder unseren Kundendienst.
Bestimmungsgemäßer Gebrauch und Umgebungsbedingungen
Dieses TV-Gerät ist ausschließlich für den Emplang und die Wiedergabe von Bild- und Tonsignalen bestimmt.
Das TV-Geräl ist für trockene Räume (Wohn- u. Büroraume) konzipiert. Es darf nicht in Räumen mit hoher Luft-feuchlichkeit (z.B. Bad, Sauna), im Freien, in Wohnmobilen oder Booten verwendet werden.
Achten Sie bei der Benutzung des Gerates darauf, dass es vor Feuchtigkeit (Tropf- und Spritzwasser oder Betauung) geschützt ist.
Hohe Feuchtigkeit und Staubkonzentrationen führen zu Kriech strö men im Gerät. Dies kann zu Verletzungs ge fahr und Geräteschädend durch Spannungen oder einem Brand führen.
I haben Sie das Gerät aus der Kälte in eine warme Umgebung gebracht, lassen Sie es wegen der möglichen Bildung von Kondensfeuchtigkeit ca. eine Stunde ausgeschaltet stehen.
Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände über das Gerät. Schulzen Sie das Gerät generell vor Tropf- und Spritzwasser.
Kerzen und andere offene Flammen müssen zu jeder Zeit vom Gerät ferngehalten werden, um das Ausbreiten von Feuer zu verhindern.
Die verbauten Gerätematerialien entsprechen den gesetzlichen Bestimmungen. Eine Migration von Stoffen ist aber nicht auszuschließen. Bitte vermeiden Sie daher den dauerhaften direkten Kontakt mit Lebensmitteln.
Transportieren
Unsachgemäße Handhabung beim Transport kann zu Schäden am Display und Verletzungsrisiken führen.
Der Bildschirm besteht aus Glas bzw. Kunststoff und kann bei unsachgemäßer Behandlung zorbrochen.
Mindestens zwei Personen werden benötigt, um das Gerät zu transportieren. Transportieren Sie das Gerät nur in senkrechter Stellung.
Es darf während des Transportes kein Druck auf das Glas bzw. den Kunststoff ausgeübl werden.
Die korrekte Handhabung beim Auspacken des Geräles aus der Verpackung ist in Betriebsanleitung 1 dargestellt.
Um eine Beschädigung der mechanischen Struktur des TV Geräles und des Floorstands zu vermeiden, lösen Sie zum Transport das Gerät vom Fuß und bewegen beide Teile getrennt voneinander. Bei der Aufstellung am neuen Ort sind mindestens 2 Personen für der erneuten Zusammenbau nötig.
Transportsicherung
Die Transportsicherungsschraube ist unbodingt vor der Inbetriebnahme zu entfernen, um die Funktion der Kinematik zu gewährleisten!
Beachten Sie hierzu die Betriebsanleitung Teil 1.
Um Beschädigungen des Fernsehgeräts während des Transports zu vermeiden, muss die Transportsicherungsschraube zurückgeschraubt werden, bevor das Fernsehgerät bewegt wird. Entfernen Sie die Transportsicherungsschraube, bevor Sie den Fernseher wieder bonutzen!
Netzkabel/Stromversorgung
Stecken Sie das Stromkabel sofort ab. wenn Sie etwas Ungewöhnliches bemerken oder das Gerät wiederholte Fehfunktionen aufweist.
Falsche Spannungen können das Gerät beschädigen.
Dieses Gerät darf nur an ein Strom vorsor gungs nelz mit der auf dem Ty penschild angegebenen Spannung und Frequenz mittels beigefügtem Netzkabel angeschlossenwerden.
Der Netzstecker des TV-Gerätes muss leicht erreichbar sein, damit das Gerät jederzeit vom Netz getrennt werden kann.
Wenn Sie den Netzstecker abziehen, nicht am Kabel ziehen, sondern am Stockergehäuse. Die Kabelim Netzstecker könnten beschädigt werden und beim Wiedereinsteckeneinen Kurzschluss vorursachen.
Ein Netzkabel mit be schädig ter Isolation kann zu Strom schlägen führen und stellt eine Brandgefahr dar. Verwenden Sie keinosfalls ein beschädigtes Netzkabel.
Verlegen Sie das Netzkabel so, dass es nicht beschädigt werden kann. Treten Sie nicht auf das Netzkabel.
Das Netz ka bel darf nicht geknickt oder über scharfe Kanten verlegt werden.
Wenn Sie zum Anschluss des TV-Gerätes eine ortsveränderliche Mehrfachsteckdose verwenden, dürfen nicht mehrere Mehrfachsteokdosen hintereinander gesteckt (kaskadiert) werden.
Luftzirkulation und hohe Temperaturen
Wie jedes elektronische Gerät, be nö tigt Ihr TV-Gerät Luft zur Kühlung. Wird die Luftzirkulation behindert, kann es zu Brändenkommen.
Die Lüftungsschlitze an der Geräte-rückwand müssen daher stets frei bleiben. Das Gerät bitte nicht abdecken.
Wandmontage: Lassen Sie seitlich, oben
und unten mindestens je 10 cm freien Raum um das Gerät.
Tisch-/Standfuß: Lassen Sie seitlich und oben mindestens je 10 cm freien Raum um das Gerät.
Fremdkörper im Geräteinneren können zu Kurzschlüssen und Bränden führen.
Verletzungs- und Beschädigungsgefahr besteht.
Vermeiden Sie daher, dass Metallteile. Na deln, Büroklammern, Flüssigkeiten, Wachs oder Ähnliches durch die Lüftungsschlitze der Rückwand ins Geräteinnere gelangen.
Sollte doch einmal etwas ins Geräteinnere gelangen, sofort den Nelzstecker des Gerätes abziehen und zur Überprüfung den Kun den dienst verständigen.
Aufstellung
Eine falsche oder falsch montierte Aufstelloption birgt Unfallgefahren. Durch umkippende oder herunterfallende Geräte kann es zu Verletzungen und Schäden kommen.
Loewe TV-Geräte sind spezifiziert für Loewe Zubehör. Wir empfehlen ausdrücklich die Verwendung von original Loewe Aufstelloptionen.
Verwenden Sie keine Aufstelloptionen, die nicht für Ihr TV-Gerät freigegeben sind!
Beachten Sie die Hinweise bzgl. der Montage bei den verschiedenen Aufstellösungen! Eine entsprechende Dokumentation ist jedem Loewe Produkt beigelegt.
Überprüfen Sie vor dem Aufstellen des Gerätes, ob der finale Standort hinsichtlich Oberfläche (Druckempfindlichkeit) und Stabilität (Statik) für die Belastung durch das Gerät ausgelegt ist! Dies gilt insbesondere für hochglanzlackierte Oberflächen und Oberflächen aus Echtholz, Echtholzfurnier und Kurslstoff.
Stellen Sie das TV Gerät mit Tisch- oder Standfuß nur auf eine ebene, standfeste, waagrechte Unterlage! Das Gerät sollte insbesondere bei Aufstellung in oder auf Möbeln vorne nicht her aus ragen.
Stellen Sie das TV-Gerät nicht auf Stoff oder andere Materialien, die sich zwischen Tisch- oder Standfuß und einem Möbelstück befinden.
Warnen Sie Ihre Kinder, nicht auf ein Möbelstück zu klettern um ein TV-Gerät oder die Bedienelemente zu erreichen.
Die übliche Gebrauchslage des TV-Gerätes ist zu beachten. Das TV-Gerät darf nur horizontal aufrecht betrieben werden Ⓐ.
Die Neigung darf bei Wandmontage maximal 10 Grad betragen®.
Das TV-Geral darf keinesfalls im Hoch- format ©, liegend Ⓓ oder kopfüber an der Decke hängend Ⓔ betrieben werden.
Stellen Sie das Gerät so auf, dass es keiner direkten Sonneneinstrahlung und keiner zusätzlichen Erwärmung durch Heizkörperausgesetztist!
Stellen Sie das TV-Gerät nicht an einen Ort, an dem es zu Erschütterungen kommen kann! Dies kann zu Beschädigungen führen.
Bei Aufstelloptionen von Fremdherstellern mit Motorantrieb ist darauf zu
achten, dass die Verstellung des TV-Gerätes nicht manuell erfolgt. Von der Verwendung von Aufstelloptionen anderer Hersteller mit Verriegelungen in bestimmten Positionen wird generell abgeraten.
Bei der Verwendung von Zubehör von Fremcherstellern ist auf leichtgängige Verstellung des TV-Gerätes auf der jeweiligen Aufstelloption zu achten.
Bei der Verstellung des TV-Gerätes ist unbedingt darauf zu achten, dass der Druck, der auf den Geräterahmen ausgeübt wird, nicht zu groß wird. Gerade bei großformatigen Displays besteht die Gelahr das Display zu beschädigen,
Die Montage eines TV-Gerätes an einem Halter nach dem VESA-Standard erlor-
dert zwingend die Verwendung der Vesa-Adapterboizen. Andernfalls kann es zu Beschädigungen am TV-Gerät kommen.
Die Vesa-Adapterbolzen sind mit einem Drehmoment von ca. 4 Nm am TV-Gerät zu belestigen. Sie können diese über Ihren Fachhändler von Loewe beziehen (weitere Hinweise finden Sie im Online Benutzerhandbuch).
Achten Sie darauf, dass nach dem Auspacken und Aufstellen des TV-Gerätes das Verpackungsmaterial nicht unachtsam in Kinderhände gelangt. Beachten Sie auch die Entsorgungshinweise für Verpackung und Karton (siehe Kapitel
Umwelt/Entsorgung/Lizenzen)
Beaufsichtigung
Lassen Sie Kinder nicht un be auf sich tigt am TV-Gerät hantieren und nicht im unmittelbaren Umfelddes TV-Gerätes spielen!
Das Gerät könnte umgestoßen, verschoben oder von der Standfläche horuntergezogen werden und Personen verletzen. Lassen Sie das eingeschaltete TV-Ge rät nicht unbeaufsichtigt laufen!
Lautstärke
Laute Musik kann zu Gehörschäden führen. Vermeiden Sie extreme Lautstärken, insbesondere über längere Zeiträume und wenn Sie Kopfhörer benutzen!
Gewitter
Bei Gewitter ziehen Sie den Netzstecker undalleangeschlossenenAntennenleitungen am TV-Gerät ab!
Haben Sie am LAN-Anschluss ein Netz- werkkabel angeschlossen, ziehen Sie
dies ebenfalls ab!
Überspannungen durch Bitzeinschlag können das Gerät sowohl über die Antennenanlage als auch über das Stromnetz beschädigen.
Auch bei längerer Abwesenheit sollte der Netzstecker und alle angeschlossenen Antennenleihungen am TV-Gerät abgezogen werden.
Reinigung und Pflege/Chemikalien
Schallen Sie vor dem Reinigen das TV-Gerät mit dem Netzschalter aus.
Beschädigungen durch Chemikalien können zu Gefahr durch Spannungen und Brandbildung führen.
Selzen Sie das Gerät oder Zubehörteile grundsätzlich daher nie aggressiven (z.B. ätzenden) Chemikalien wie Laugen oder Säuren aus.
Reinigen Sie das TV-Gerät, die Frontscheibe und die Fern be die nung nur mit einem feuchten, weichen sauberen und farbneutralen Tuch ohne jedes scharfe oderscheuernde Reinigungsmittel.
Die Lautsprecherblende Ihres TV-Gerätes ist textilbespannt. Saugen Sie die Fläche regelmäßig mit einem weichen Bürstenaufsatz ab.
Bei Verschmutzungen oder Flecken:
Feuchten Sie ein weiches, farbneutrales Tuch mit Waschmittellauge oder handelsüblichem Fleckenwasser an und reiben Sie den Flock sanft aus. Sie können den Fleck auch direkt mit handelsüblichem Trocken-Fleckenspray behandeln (Pulvor absaugon).
Befeuchten Sie den Bespannstoff nicht direkt mit Waschmittellauge oder Flockenwasser (Gefahr der Kranzbildung). Verwenden Sie keine Lösemittel zur Reinigung des Stoffes.
Beachten Sie bei der Benutzung von Fleckenenlfernungsmitteln die Gebrauchsanweisung des Herstellers.
Bei der Reinigung von Lautsprecher- blenden mit Nikotinbeaufschlagung besteht ein erhöntes Risiko von Kranz- bildung.

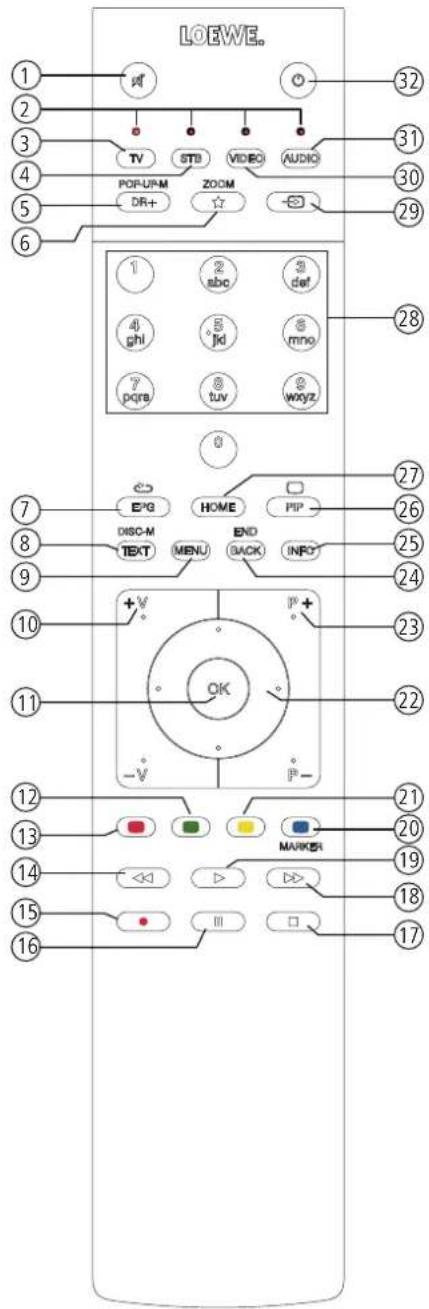

Belegung der Fernbedienungstasten
Je nach gewählter Betriebsart (TV/Video/Audio/Foto/Aops) und Funktion (z.B, EPG, PIP, Teletext, HbbTV usw.) kann die Tastenbelegung von der hier beschriebenen Belegung abweichen (siehe entsprechendes Kapitel des Online Benutzerhandbuches).
② LED-Anzeige für aktuell bedientes Gerät.
③ TV-Modus aufrufen.
④ Fernbedienung auf SetTop-Box umstellen ^4 (Voreinstellung: Apple TV).
⑤ Kurz: DR+ Archiv aufrufen.
Larg: Timer aufrufen.
⑥ Kurz: Aktives Objekt zu den Home Favoriten hinzufügen. Lang: App Galerie oder Mimi Defined ^1 aufrufen ^2,3 .
⑦ EPG (Elektronische Programmzeitung) ein /ausschalten.
⑧ Teletext/MediaText ^2 ein-/ausschalten.
⑨ Kurz: Menuoptionen zur aktiven Betriebsart aufrufen. Lang: System-Einstellungen aufrufen.
⑩ V+/V- Lautstärke erhöhen/verringern.
⑪ Kurz: Senderliste aufrufen.
Lang: Erweiterte Senderliste aufrufen.
Im Menü: Bestätigen/aufrufen.
⑫ Farbtaste grün: Bildschirm ein/aus im Audio/Radiomodus.
⑬ Farbtasterot: Bevorzugten Mehrwertdienst, falls verfügbar, starteri.
⑭ Kurz: Rückwärts springen.
Lang: Rückwärts spulen.
⑮ Kurz: Direktaufnahme (mit Festlegung der Aufnahmedauer). Lang: Sofortaufnahme (One Touch Recording).
⑯ Pause/Zeilverselztes Fernsehen starten/pausieren.
⑰ Stop/Zeitversatz beenden (zurück zum Live-Bild).
⑱ Kurz: Vorwärls springen.
Lang: Vorwärts spulen.
⑲ Wiedergabe/Zeilverselztes Ferrsehen starten/ortselzen.
20 Farbtaste blau: Sender-Menüoptionen aufrufen.
(Auswahl von Sprache/Ton. Untertiteln oder Kanal/Videospur).
21 Kurz: Farbtaste gelb; Verlauf aufrufen.
Lang: Farblasle gelb: letzten Sender aufrufen.
22 Navigation auf der Bedieneberfläche, Objekte auswählen. Im Menu/in Listen: auswählen/einstellen.
②3 P+/P- nächster/vorherger Sender.
24 Kurz: Schritt/Ebene zurück.
Lang: Alle Einblendungen schließen.
25 Kurz, während einer Bildschirmenblendung: Info-Anzeige. Inhaltsbezogener Info-Text, der Ihnen bei Fragen zu Ihrem TV-Geräte, weiterhilft, Kurz, ohne Bildschirmenblendung: Statusanzeige aufrufen.
Bei geöfneteter Statusanzeige und wiedernoltem Drücken Detailinfo zur Sendung aufrufen. Lang: Tastenerklärungen einblenden.
26 PIP (Bild im Bild) ein-/ausschalten.
27 Ansicht: Home aufrufen.
28 Sender mit Zifferntasten direkt wählen. Im Menü: Ziffern oder Buchstaben eingeben.
29 Quellen aufrufen.
30 Fernbedienung für Video-Gerät umstellen ^® (Voreinstellung: BuTech Vision 3D).
31 Radiomodus aufrufen (Standardbelegung)
32 Gerät einschalten (Netzschalter muss eingeschaltet sein) bzw. in Standby schalten.
Kurzer Druck bei eingeschaltetern TV-Gerät: TV-Gerät und alle an den HDMI-Schnittstellen ange- schlosseren CEC-fähigen Geräte in Standby schalten (System-Standby).

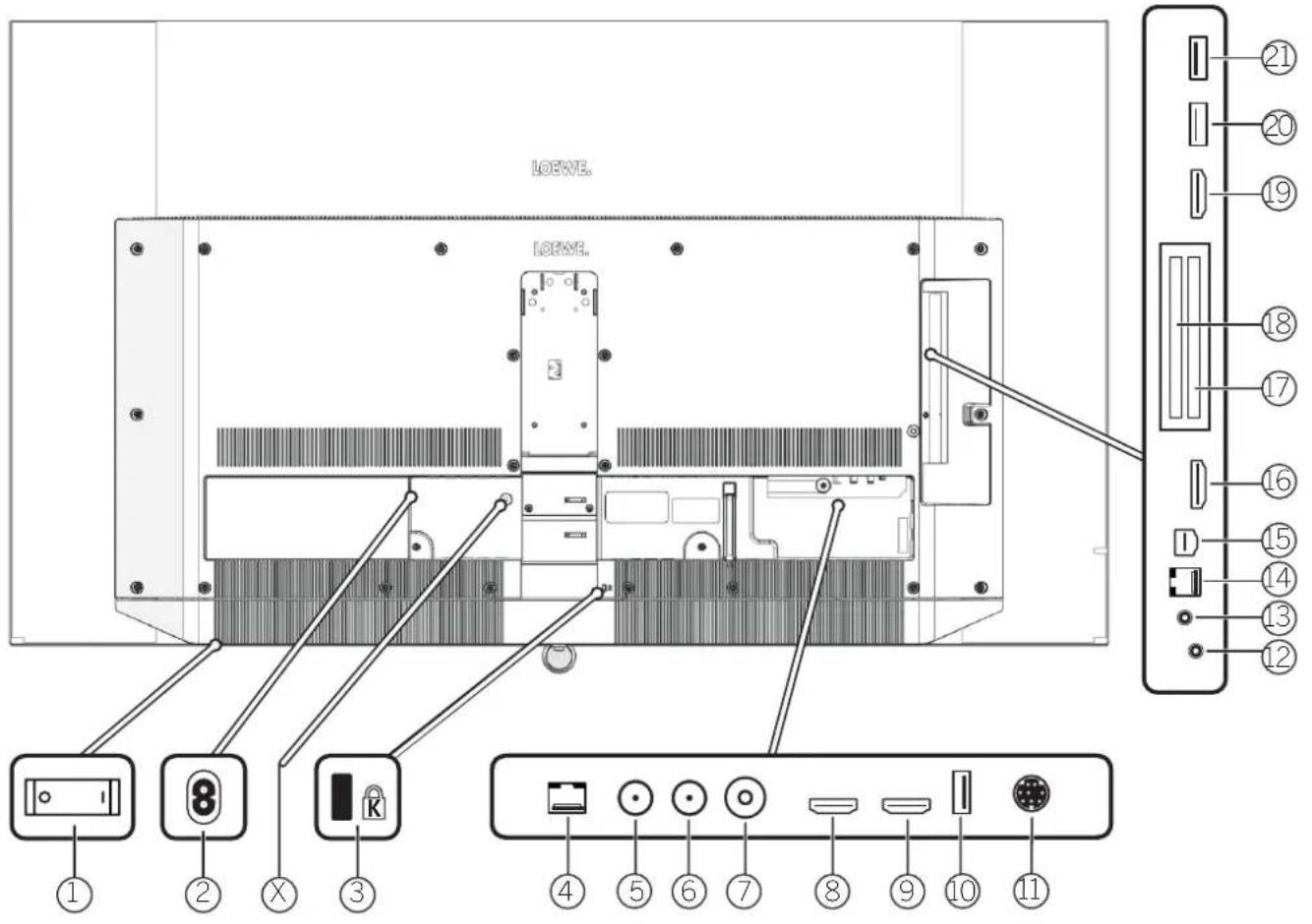

Position und Funktion der Anschlüsse (bild s.77)
② AC IN - Netzanschluss
Netzbuchse - 220-240 V \~ 50 / 60 Hz
☒ Transportsicherung für Kinematik (Schraube bitte entfernen)
③ Aufnahme für Kensington-Schloss
④ LAN - Nel/werkanschluss
RJ-45 - Ethernet / Fast Ethernet
⑤ ANT SAT1 - Satellitenanterne
(Sal-Tuner 1) DVB-S/S2
F-Buchse - 75 Ohm / 13/18 V / 500mA
⑥ ANT SAT 2 - Satellitenanlenne (Sal-Tuner 2) DVB-S/S2 Γ-Buchse - 75 Ohm / 13/18 V / 500mA
⑦ ANT TV - Antenne analog/Kabel analog / DVB-T/T2/DVB-C
IEC-Buchse - 75 Ohm / 5 V / 80mA
⑧ HDMI 1 - HDMI-Eingang 1 ^d (mit Audio Return Channel)
HDMI - Digital Video IN/Audio IN/OUT
⑨ HDMI 2 - HDMI-Eingang 2 ^1 HDMI - Digital Video IN/Audio IN
⑩ USB 3.0 - USB-Anschluss
USB Typ A - USB 3.0 (max. 2A)
⑪ MOTOR UNIT
- Anschluss für einen motorischen Drehfuß
⑫ AUDIO OUT/TOSLINK - Tonausgang (analog bzw. digital) ^3 Klinke 3,5 mm (analog) L/R
Mini-Toslink (digital)
⑬ HEADPHONE - Kopfhöreranschluss
Klinke 3,5 mm - Kopfhörer 32-200 Ohm
⑭ RS-232C - Serielle Schnittstelle ^2 – (RJ12)
⑮ AV - Center IN ^4 Micro-AV-Buchse
⑯ HDMI 3 - HDMI-Eingang 3 ^a HDMI - Digital Video IN/Audio IN
⑰ COMMON INTERFACE - CI-Slot 1
(Standard V1.4)
⑱ COMMON INTERFACE - Cl-Slot 2
(Standard V1.4)
⑲ HDMI 4 - HDMI-Eingang 4 ^1 HDMI - Digital Video IN/Audio IN
20 USB 2.0 - USB-Anschluss
USB Typ A - USB 2.0 (max. 2A)
21 USB 3.0 - USB Anschluss
USB Typ A - USB 3.0 (max. 2A)
Technische Daten (bild s.77)
Änderungen der technischen Daten und des Gerätedesigns vorbehalten.
| Loewe Gerätetyp: bild s.77 | ||
| Artikelnummer: 60420D50 | ||
| EU Energieeffizienzklasse: siehe beiliegendes Energielabe | bzw. unter www.loewe.tv/de/support | |
| Bilddiagonale: 195 cm/77 inch | ||
| Leistungsaufnahme Orn-Mode (max) (Audioleistung 1/8 des Hochstwerts): | 550 W | |
| Leistungsaufnahme Orn-Mode (horne):Energieverbrauch: | siche beiliegendes Energiclabel bzw. unter www.loewe.tv/de/support | |
| Leistungsaufnahme Schnellstart-Mode: 60,0 W | ||
| Leistungsaufnahme im Standby-Betrieb/im Netzwerkslandby Betrieb:bei ausgeschaltctem Gorat: | 0,36 W/1Wd0 W | |
| Auflösung / Bildformat: Ultra HD 3840 x 2160 px / 16:9 | ||
| Displaytechnologie: | OLED (WRGB Pixel) | |
| Maßo für Gerät ohne Aufstelloption (B° x H x T): | 1/3.1 x 102.3 x 7.3 cm | |
| Gewicht für Gerät ohne Aufstelloption (ca.): 37.0 kg | ||
| Umgebungstemperatur: 5°C - 35°C | ||
| Relative Luftfeuchte (nicht kondensierend): 20 - 80% | ||
| Luftdruck: 800 - 1114 hPa (0 - 2000 m über NN) | ||
| Chassisbezeichnung: | SL512 | |
| Stromversorgung: | 220 V - 240 V / 50 - 60 Hz | |
| Tuner: | Terr./Kabel:Satolit: | VHF/Hyperband/U-F4 Fbenon: 13/18V/22kHz/16 Fbenon: DiS-fQ C 1.0/Finkabolsystem: FN 50494 |
| Bereich: Terr./Kabel:Satolit: | Terr./Kabel: 45 MHz bis 860 MHzSatolit: 950 MHz bis 2150 MHz | |
| Sender: Speicherplätze inkl. AV und Radio: | 6000 | |
| TV-Normen: | analog:digital: | B/G, I, L, D/K, M, NDVB-T/T2, DVB-C, DVB-S/S2 (UHD über DVB bis max. 60Hz) |
| Farbnormen: | SECAM, PAL, NTSC, NTSC-V, PAL-V (60 Hz) | |
| Ton-Normen: | analog (FM):analog (NICAM):digital (VPEG): | Mono, Stereo, 2-TonMono, Stereo, 2-TonMono, Stereo, 2-Ton, PCV, Dolby Digital, Dolby Digital Plus, Dolby Digital Pulse, DolbyVirtual Speaker, Dolby Logic II, Dolby TrueHD, Dolby MS11 |
| Audio-Ausgangsleistung (Sinus/Musik): | 2 x 30 W / 2 x 60 W | |
| Akustisches Laufsorechorkonzept: | Geschlossene Soundbar mit 10 Treibern (aktiv und passiv) | |
| Teletext: | TOP / FLOF / HiText (Level 2.5) | |
| Soitenspolichors: | 2000 | |
| LAN: | Unterstützte Standards: | 10 Mbit/sec Ethernet (10Base T)/100 Mbit/sec Fast Ethernet (100Base T) |
| WLAN: | Unterstützte Standards:Leistung/Frequenzbereich:Unterstützte Verschüsselungsarten: | IEEE 802.11a/b/g/n, 802.11acLeistung <100 mW bei 2400-2483,5 MHz und 5150-5725 MHzWEP 64 und 128 Bit (ASCII und HEX), WPA PSK, WPA2 AES |
| Bluetooth: | Leistung/Frequenzbereich:Bluetooth-Protokollo: | Leistung <10 mW bei 2.4 GHzA2DP SRC, A2DP SNK, HID |
| Heimvernetzungsstandard: | Universal Plug and Play Audio/Video (UPnP AV) | |
| Unterstützte Date formate®: | Bilder:Audio:Video: | JPEG, JPEG progressive (max. Auflösung 3840x2160), PNGMP3, M4A (AAC LC), WMA (ohne lossless), FLAC, WAV (PCM), Ogg VorbisAVI (MPEG-1/2, XviD, Dolby Digital, MP3), WMV (WMV9, VC-1, WMA9, WMA Pro),MP4 (XviD, H.264/MPEG-4 AVC, AAC LC), MOV (H.264/MPEG-4 AVC, AAC LC), MKV (H.265/HEVC, H.264/MPEG-4 AVC, Dolby Digital), FI V (H.264/MPEG-4 AVC, H.263, MP3,AAC LC), MPG (MPEG-1, MPEG Audio), TS/PS (MPEG-2, H.264/MPEG-4 AVC, MPEG2 Audi:DolbyDigital), VOB (MPEG-2, MPEG2 Audio, Dolby Digital)H.264/MPEG-4 AVC bis zum Profi High (Levo: 4.2)H.264/H.265 kompatibel zu Dolby Vision/HDR10/HLG |
(WeL/WcWLANmax)
^67 Im Bereich des seitlich angebrachter Loewe Brand Labels kann sich die Breite des IV Gerstes je nach Gerätetyp um bis zu 9,0 mm erhöhen.
^9 Für die Abspielbarkeit der einzelnen Formale kann keine Garantie übernommen werden.
Umwelt
Energieverbrauch
Ihr TV-Gerät ist mit einem sparsamen Standby-Netzteil ausgerüstet. Im Standby-Modus sinkt die Leistungsaufnahme auf eine geringe Leistung ab (siehe Kapitel Technische Daten). Wollen Sie noch mehr Strom sparen, so schallen Sie das Gerät mit dem Netzschalter aus. Beachten Sie aber, dass dabei die EPG-Daten (elektronische Programmzeitung) verloren gehen und evil programmierte Timeraufnahmen über das TV-Gerät nicht ausgeführt werden.
Die vollständige Trennung des TV-Gerätes vom Netz wird nur erreicht, wenn Sie den Netzstecker abziehen.
Die vom TV-Gerät im Betrieb aufgenommene Leistung ist abhängig von der Energieeffizienz-Voreinstellung in der Erstinbetriebnahme bzw. der Einstellung in den System-Einstellungen. Um die in den technischen Daten angogobenen Werte zu erreichen, ist es nötig, die Einstellungen „Wake-on-LAN“, „Mobile Recording“ und „Schnellstart“ zu deaktivieren. Sollten Sie diese Komfortfunktionen aktivieren, erhöht sich der jährliche Energieverbrauch um nicht mehr als 20%.
Wenn Sie die automatische Dimmung aktivieren, passt sich Ihr Fernsehbild der Umgebungshelligkeit an. Hierbei wird eine Reduzierung der Leistungsaufnahme des TV-Gerätes erreicht.
Automatisches Abschalten
Erfolgt 4 Stunden lang keine Bedienung des TV-Gerätes (Änderungen der Lautstärke. Programmwechsel usw.), schaltet sich das TV-Gerät aus Energiespargründen automatisch in den Standby-Modus. Eine Minute vor Ablauf der 4 Stunden erscheint ein Hinweis zum Abbruch dieses Vorgangs.
Die automatische Abschaltung ist ab Werk im Energieeffizienzmodus Home-Mode/Personal-Mode, Premium-Mode aktiv.
Im Radiobetrieb ohne Bildschirmanzeige (Bildschirm aus) erfolgt keine automatische Abschaltung.
Entsorgung
Sie haben sich für ein sehr hoch wer ti ges und langlebiges Produkt entschieden.
Verpackung und Karton
Die Entsorgung der Verpackung übernimmt gerne Ihr Fachhändler für Sie. Wenn Sie die Verpackung selbst entsorgen, entsorgen Sie die Verpackung sortenrein und entsprechend der örtlichen Entsorgungsvorschriften. Geben Sie Karton und Papier zum Altpapier, Folien und Styropor in die Wertstoffsammlung.
Das Gerät
Ihr Loewe Produkt wurde mit hochwertigen Materialien und Komponenten hergestellt, die recyclebar sind und wieder verwendet werden können.
Dieses Symbol bedeutet, dass elektrische und elektronische Geräte inkl. der Kabel am Ende ihrer Nutzungsdauer vom Hausmüll getrennt entsorgt werden müssen.
Sie können Ihr Altgerät kostenlos an ausgewiesene Rücknahmestellen oder ggt. bei Ihrem Fachhändler abgeben, wenn Sie ein vergleichbares neues Gerät kaufen. Weitere Einzelheiten über die Rücknahme (auch für Nicht-EU Länder) erhalten Sie von Ihrer örtlichen Verwaltung. Sie leisten damit einen wichtigen Beitrag zum Schutz unserer Umwelt.
Die Batterien
Die Batterien der Erstaurüstung enthalten keine Schadstoffe wie Cadmium, Blei oder Quecksilber. Verbrauchte Batterien dürfen nicht in den Hausmüll entsorgt
werden. Enlsorgen Sie verbrauchte Batterien unentgeltlich in die beim Handel aufgestellten Sammelbehälter oder bei den öffentlichen Rücknahmesstellen.
Lizenzen
In diesem Gerät ist Software enthalten, die teilweise auf der Arbeit der Independent JPEG Group basiert.
Das Produkt enthält Software, die vom OpenSSL Project zur Verwendung im OpenSSL Toolkit entwickelt wurde (http://www.openss.org).
Diese Software wird vom OpenSSL Project ohne Gewähr und unter Ausschluss jeglicher ausdrücklicher oder gesetzlicher Gewährleistung, darunter die Gewährleistung hinsichtlich der Marktgängigkeit und Eignung für einen bestimmten Zweck, zur Verfügung gestellt. Das OpenSSL Project oder die daran mitwirkenden Personen haften unabhängig von jeglicher Haltungsgrundlage, ob aus Verträgen. Erfolgshaftung oder Schadensersatzrecht (einschließlich Ansorüchen aufgrund von Fahrlässigkeit oder anderen Gründen), unter keinen Umständen für jegliche direkten, indirekten, Neben- oder Folgeschaden sowie für besondere Schaden und Schadensersatzverpflichtungen (einschließlich Schäden durch Beschaffung von Ersal/produkten oder diensleistungen, Nutzungsenlgang sowie Dalenverlust, Gewinnausfall oder Betriebsunterbrechung), unabhängig von deren Ursache, die sich in irgendeiner Weise im Zusammenhang mit der Verwendung der Software ergeben, selbst wenn das OpenSSL Project von einer Möglichkeit dieser Schäden unterrichtet wurde.
Dieses Produkt enthält kryptografische Software, die von Eric Young (eay@cryptsoft.com) geschrieben wurde.
Dieses Produkt enthält Software, die von Tim Hudson (tjh@cryptsoft.com) geschrieben wurde.
Dieses Produkt enthält Software, die von dritten Parteien entwickelt wurde und/oder Software, die der GNU General Public License (GPL) und/oder der GNU Lesser General Public License (LGPL) unterliegt. Sie können sie gemäß Version 2 der GNU General Public License oder optional jeder späteren Version – die von der Free Software Foundation veröffentlicht wird - weitergeben und/oder modifizieren.
Die Veröffentlichung dieses Programms durch Loewe erfolgt OHNE IRGENDEINE GARANTIE ODER UNTERSTÜTZUNG, vor allem ohne implizite Garantie der MARKTREIFE oder VERWENDBARKEIT FÜR EINEN BESTIMMTEN ZWECK. Details finden Sie in der GNU General Public License. Sie können die Software über den Loewe Kundendienst beziehen.
Die GNU General Public License können Sie hier herunterladen:
http://www.gnu.org/licenses/.
Technische Hinweise
Hinweise zum OLED-Bildschirm
Dasvon Ihnenenerworbene TV-GerätmtOLED-Bildschirm genügt den höchsten Qualitätsanforderungen und wurde bezüglich Pixelfehlern überprüft. Trotz höchster Sorgfalt bei der Fertigung der Displays ist aus technologischen Gründen nicht 100%ig auszuschließen, dass einige Subpixel Defekte aufwoisen.
Wir bitten um Ihr Verständnis, dass derartige Effekte, solange sie in den durch die Norm spezilizierlen Grenzen liegen (ISO 9241-307, Fehler klasse 2), nicht als Gerätedefekt im Sinne der Gewährleistung belrachtel werden können.
Der Begriff „OLED“ (engl., Organic Light Emitting Diode) steht für eine Bilotechnologie auf Basis selbstleuchtender Bildpunkte, die deutliche Vorteile hinsichtlich Bildqualität und Performance bietet.
Bei bestimmten Bedingungen können durch andauernde und einseilige Belastungen des OLED-Materials irreversible Nachbildungen entslehen.
Nachbildungen können entstehen durch längere Nutzung von statischen Bildinhalten wie Standbildern, Unterhiteln oder Tickereinblendungen, ständig wiederholenden Diashows oder Videosequenzen, slatischen Anzeigen als Präsentationsmonitor oder bei Videospielen, schwarzen Begrenzungsbalken bei bestimmten Bildformaten.
Diese Nachbildungen sind kein Mangel im Sinne der Gewährleistung.
Um diese zu minimieren hat Loewe einen speziellen Algorithmus zur Erkennung von Bildinhalten entwickelt.
Bei zu lange eingebrendeten Standbildern schaltet das Gerät selbstständig auf einen bildschirmschonenden Kontrasl-Modus um. Bei erneuter Bodienung kohrt das Gerät sofort in den Normalzusland zurück. Zusätzlich werden Menueinblendungen nach einer Minute schrittweise im Kontrast reduziert oder transparent dargestellt.
Unter normalen Schbedingungen treten derartige Nachbildungen nicht auf.
Hinweise zu einer angeschlossenen Festplatte
Das Ausschalten des TV-Gerätes mit dem Netzschalter im laufenden Betrieb sowie eine unbeabsichtigte Unterbrechung der Stromversorgung (z.B. Stromausfall) können zur Beschädigung des Festplatten-Dateisystems und somit zum Vorlust der aufgezeichneln Sendungen führen.
Ziehen Sie während des Kopierens auf ein USB-Speichermedium das Speichermedium keinesfalls vom TV-Gerät ab. Bevor Sie das Gerät mit dem Netzschalter ausschalten, empfehlen wir, es in den Standby-Modus zu setzen.
Sollte es wider Erwarten dennoch zu Problemen beim Betrieb der Festplatte kommen, können Sie zunächst eine Prüfung durchführen. Darüber hinaus kann eine Formalierung der Festplatte Abhilfe schaffen. Dabei werden jedoch alle Inhalte auf der Festplatte gelöscht.
Sie erreichen die entsprechenden Merüpunkte unter System-Einstellungen → Bedienung → weitere ... → Festplatten.
Locwe haftet nicht für Datenverlust auf der angeschlossenen Festplatte. Um Datenverlust zu vermeiden, empfehlen wir Ihnen, wichtige Aufnahmen auf ein weiteres externes Speichermedium zu überspielen.
Software-Update
Bei Ihrem Loewe TV Gerät besteht die Möglichkeit, die Software zu aktualisieren.
Beim Software Update (Paketupdate) werden alle im TV-Gerät befindlichen Softwaresstände abgelragt und bei Bedarf aktualisiert.
Aktuelle Softwareversionen können von der Loewe-Internelseite heruntergeladen (siene unten) und über einen USB-Stick auf Ihrem Gerät installiert werden.
Falls Ihr TV-Gerät mit dem Internet verbunden ist, kann das TV-Gerät auch direkt über das Internet aktualisiert werden.
Weitere Informationen über das Software-Update entnehmen Sie bitte dem Benulzerhandbuch, das Sie von der Loewe-Internetseite herunterladen können.
Hinweise zur Kinematik
Ihr Loewe TV-Gerät ist mit einer Kinematik ausgestattet, die den TV bei Ein- und Ausschalten nach oben, bzw. nach unten bewegt, wodurch die Lautsprochorabdeckung zum Vorschein komml oder verborgen wird.
Bitte beachten Sie, dass der laufenden Bewegung keine äußere Kraft entgegengesetzt werden soll, um den Vorgang nicht zu behindern. Sie haben die Möglichkeit, über das Menü die Position der Kinematik zu fixieren, bzw. die Funktion komplett zu deaktivieren.
Mögliche Aufstelloptionen
Für Ihr TV-Gerät können Sie die nachfolgend aufgelisteten Loewe-Aufstelloptionen verwenden.
Verwenden Sie keine Aufstelloptionen, die nicht für Ihr TV-Gerät freigegeben sind.
Artikelnummer Name der Aufstelloption 72730001 Loewe wall mount WM7 60805D00 Loewe table stand motor s.77 60804D00 Loewe floor stand motor s.77
Konformität/ Herstellererklärung
CE
Die Loewe Technology GmbH erklärt hiermit, dass dieses Produkt die wesentlichen Anforderungen und andere
relevante Bestimmungen der Richtlinie 2014/53/EU und alle geltenden EU-Richtlinien erfüllt.
Im Frequenzbereich von 5150 bis 5350 MHz ist dieses Gerät in dem folgenden Ländern auf die Verwendung im Innenbereich beschränkt: Belgien, Bulgarien, Dänemark, Deutschland, Estland, Finnland, Frankreich, Griechenland, Irland, Italien, Kroatien, Lettland, Litauen, Luxemburg, Malta, Niederlande, Österreich, Polen, Portugal, Rumänien, Schweden, Slowakei, Slowenien, Spanien, Tschechische Republik, Ungarn, Vereinigtes Königreich, Zypern.
Die vollständige Konformitätserklärung für Ihr TV-Gerat finden Sie unter:
www.loewe.tv/de/support
Impressum
Loewe Technology GmbH
Industriestraße 11
D-96317 Kronach
www.loewe.tv
Printed in Germany
Redaktionsdatum 09/20-1.0 MJ/JK/SB
© Loewe Technology GmbH, Kronach
Die Informationen in diesem Dokument können sich ohne vorherige Ankündigung ändern und stellen keinerlei Verpflichtung seitens der Loewe Technology GmbH dar.
Alle Rechte, auch die der Übersetzung, technische Änderungen sowie Irrtümer vorbehalten.
[Non-Text]
3001 Die Schlüsselnummer 3001 Ge heim zahl und somit die K sicherung auf. Bitte an einem sicheren Ort aufbewahren
■ Lcewe bild s | Operating manual 2
Introduction | Table of contents | Delivery specification | Dokumentation
Einfach den QR-Code scannen.
Besuchen Sie unsere Homepage unter:
www.loewe.tv/en/support
Simply scan the QR code.
Loewe Technology GmbH
Industriestraße 11
D-96317 Kronach
www.loewe.lv
Printed in Germany
Editorial date 09/20-1.0 MJ/JK/SB
© Loewe Technology GmbH I. Kronach
Loewe Technology GmbH
Industriestraße 11
D-96317 Kronach
www.loewe.lv
Printed in Germany
Date de rédaction 09/20-1.0 MJ/JK/SB
© Loewe Technology GmbH, Kronach
Einfach den QR-Code scannen.
Besuchen Sie unsere Homepage unter:
Loewe Technology GmbH
Industriestraße 11
D-96317 Kronach
www.loewe.tv
Printed in Germany
Editorial date 09/20-1.0 MJ/JK/SB
© Loewe Technology GmbH, Kronach
Position des Typenschl des
Introducción
Loewe Technology GmbH
Industriestraße 11
D-96317 Kronach
www.locwe.tv
Printed in Germany
Editorial date 09/20 1.0 MJ/JK/SB
© Lcewe Technology GmbH. Kronach
Technische gegevens 47
Milieu....48
Afvoer 48
Licenties 48
Loewe Technology GmbH
Industriestraße 11
D-96317 Kronach
www.loewe.lv
Printed in Germany
Editorial date 09/20-1.0 MJ/JK/SB
© Loewe Technology GmbH, Kronach
Loewe Technology GmbH
Industriestraße 11
D-96317 Kronach
www.loewe.tv
Printed in Germany
Editorial date 09/20-1.0 MJ/JK/SB
© Loewe Technology GmbH I. Kronach
Loewe Technology GmbH
Industriestraße 11
D-96317 Kronach
www.loewe.tv
Printed in Germany
Editorial date 09/20-1.0 MJ/JK/SB
© Loewe Technology GmbH, Kronach
Loewe Technology GmbH
Industriestraße 11
D 96317 Kronach
www.loewe.tv
Printed in Germany
Editorial date 09/20-1.0 MJ/JK/SB
© Locwe Technology GmbH. Kronach
Loewe Technology GmbH
Industriestraße 11
D-96317 Kronach
www.loewe.tv
Loewe Technology GmbH
Industriestraße 11
D-96317 Kronach
www.loewe.tv
Printed in Germany
Editorial date 09/20-1.0 MJ/JK/SB
©Loewe Technology GmbH, Kronach
E-Mail: ccc@locwe.de
www.loewe.tv
AUS
INDI IMPORTS P/L
142 Bell Street Preston
3072 Victoria
Australia
Tc +6139416/037
E-Mail: info@indimports.com
B NL L
Loewc Opta Benclux NV/SA
Ullenbaan 84
2160 Wommelgem
Begium
Te +32-3-2709930
Fax-32-3-2354837
E-Mail: ccc@loewe.be
CH
Te on AG
Rütstrasse 26
8952 Schlieren
Switzerland
Te +41 447321511
Fax-41-447321502
E-Mail: infoKD@telion.ch
CY
Hadjikyriakos & Sons Ltd.
121 Predromos Str.
2064 Strovelos / Nicos a
Cyprus
Tel 1357-77777007
Fax-357 22663391
E-Mail: service@hadjikyrakos.com.cy
CZ
BELScz s.ro.
Nuselská 307/110
E-Mail: service.tr@loewe.de
GB JRL
Cairn Group Limited
United Kingdom
Tel +44 (0) 7494 830377
E-Mail: sales@cairngroup.tech
GR
Issagogiki Emboriki E lados S.A.
321 Mesogion Av.
152 31 Chalandr Athens
Greece
Tel +30 - 210 672 12 00
Fax +30 - 210 674 02 04
christina argyroopoulou@isembel.gr
HR
Plug&Play Ltd.
Bednjanska 8
10000 Zagreb
Croatia
Tel +38514929683
Fax +38514929682
E-Mail: info@loewe.hr
①
InSpeedy
Via EinaJo 2
20832 Desio (MB)
Italy
Tel 0362 306557 - 800 69 30 81
E-Mail: loewe@inspeedy.com
IN
E-Mail: service.pl@cewe.de
RUS
Armada Sound LLC
Nizhegorodskaya slr. 29-33, stroniye
7109052 Moscow
Russia
To +7(495)2596259
E-Mail:asn@armadasound.com
SK
Basys SK, s.r.c.
Stará Vajnorská 37/C
831 04 Bratislava
Sovaka
Tel +421 2 4910 6620
96317 Kronach, Deutschland
Tel +49 9261 99-500
Fax +49 9261 99-515
E-mail: ccc@ Icewe.de
Printed in Germany
Edition 1, 09.20 MJ/JK/SB
Änderungen vorbehalten
