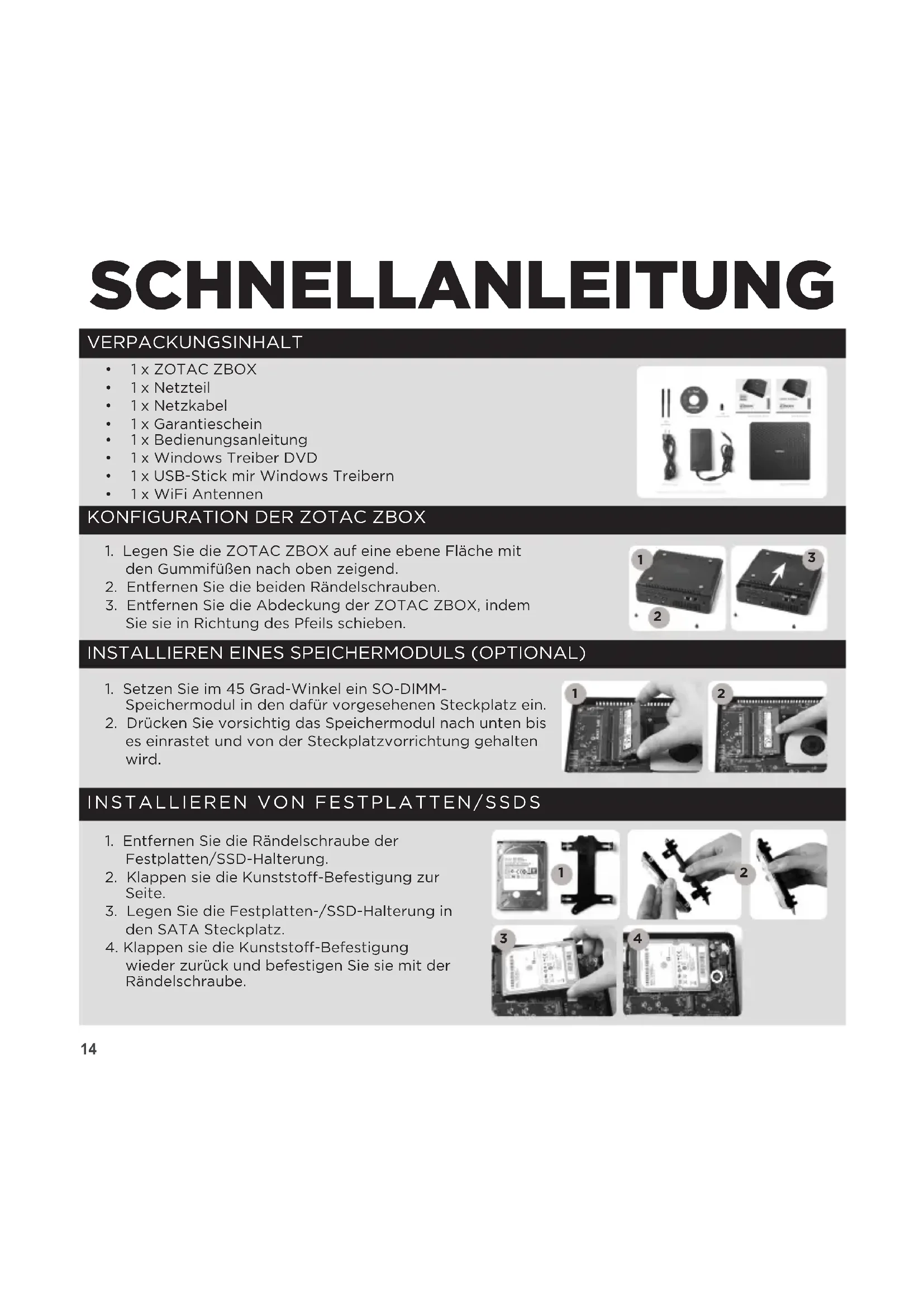

BEDIENUNGSANLEITUNG ZBOX Magnus EN52060V Zotac
- 1xZOTAC ZBOX
1xNetzteil
1xNetzkabel
1x Garantieschein
1x Bedienungsanleitung
1xWindowsTreiberDVD
1xUSB-Stick mir Windows Treibern
1xWiFi Antennen
- Legen Sie die ZOTAC ZBOX auf eine ebene Fläche mit den Gummifüben nach oben zeigend.
- Entfernen Sie die beiden Rändelschrauben.
- Entfernen Sie die Abdeckung der ZOTAC ZBOX, indem Sie sie in Richtung des Pfeils schiben.
INSTALLIEREN EINES SPEICHERMODULS (OPTIONAL)
- Setzen Sie im 45 Grad-Winkel ein SO-DIMM-Speichermodul in den darauf vorgesehenen Steckplatz ein.
- Drücken Sie vorsichtig das Speichermodul nach unten bis es einrastet und von der Steckplatzvorrichtung gehalten wird.
INSTALLIEREN VON FESTPLATTEN/SSDS
- Entfernen Sie die Rändelschraube der Festplatten/SSD-Halterung.
- Klappen sie die Kunststoff-Befestigung zur Seite.
- Legen Sie die Festplatten-/SSD-Halterung in den SATA Steckplatz.
- Klappen sie die Kunststoff-Befestigung wieder zurück und befestigen Sie sie mit der Rändelschraube.
ZOTAC ZBOX
INSTALLIEREN EINES M.2 SSD-MODULS (OPTIONAL)
- Setzen Sie im 45 Grad Winkel ein M.2 SSD-Modul in den darauf vorgesehenen Steckplatz ein.
- Drücken Sie vorsichtig das M.2 SSD-Modul nach unten und fixieren Sie es mit einer Schraube.
FRONTSEITE
- Netzschalter
- Kartenleser (SD/SDHC/SDXC)
- Betriebs-LED
4.WiFi-LED - Festplatten/SSD-LED
- USB 3.1 Anschluss
- Mikrofon Eingang
- Kopfhörer/Lautsprecher Ausgang
- USB 3.1 Typ-C Anschluse

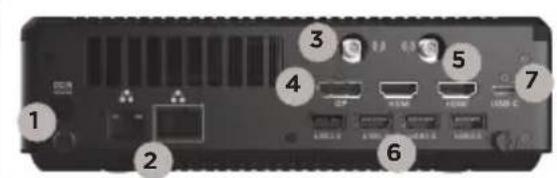

RÜCKSEITE
- Netzteil Anschluss (DC19.5V)
- Netzwerk (RJ45) Anschlüsse
- WiFi Antennen-Anschluss
4.DP Anschlusse - HDMI Anschlüsse
- USB 3.0 Anschlüsse
- USB 3.1 Typ-C Anschlusse

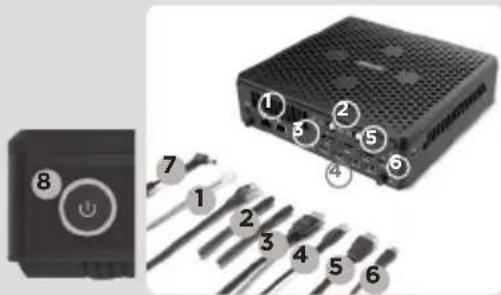

INBETRIEBNAHME DER ZOTAC ZBOX
- Schlieben Sie das Netzwerkkabel an
- Schlieben Sie die WiFi Antennen an
- SchlieBen Sie ein DP-Display
- Schlieben USB 3.0-Geräte
- Schlieben Sie ein HDMI-Display
- Schlieben USB 3.1 Typ-C-Geräte
- Schlieben Sie das Netzteil an
- Schalten Sie das Gerät ein
