BEDIENUNGSANLEITUNG ZBOX ID45 Plus Zotac

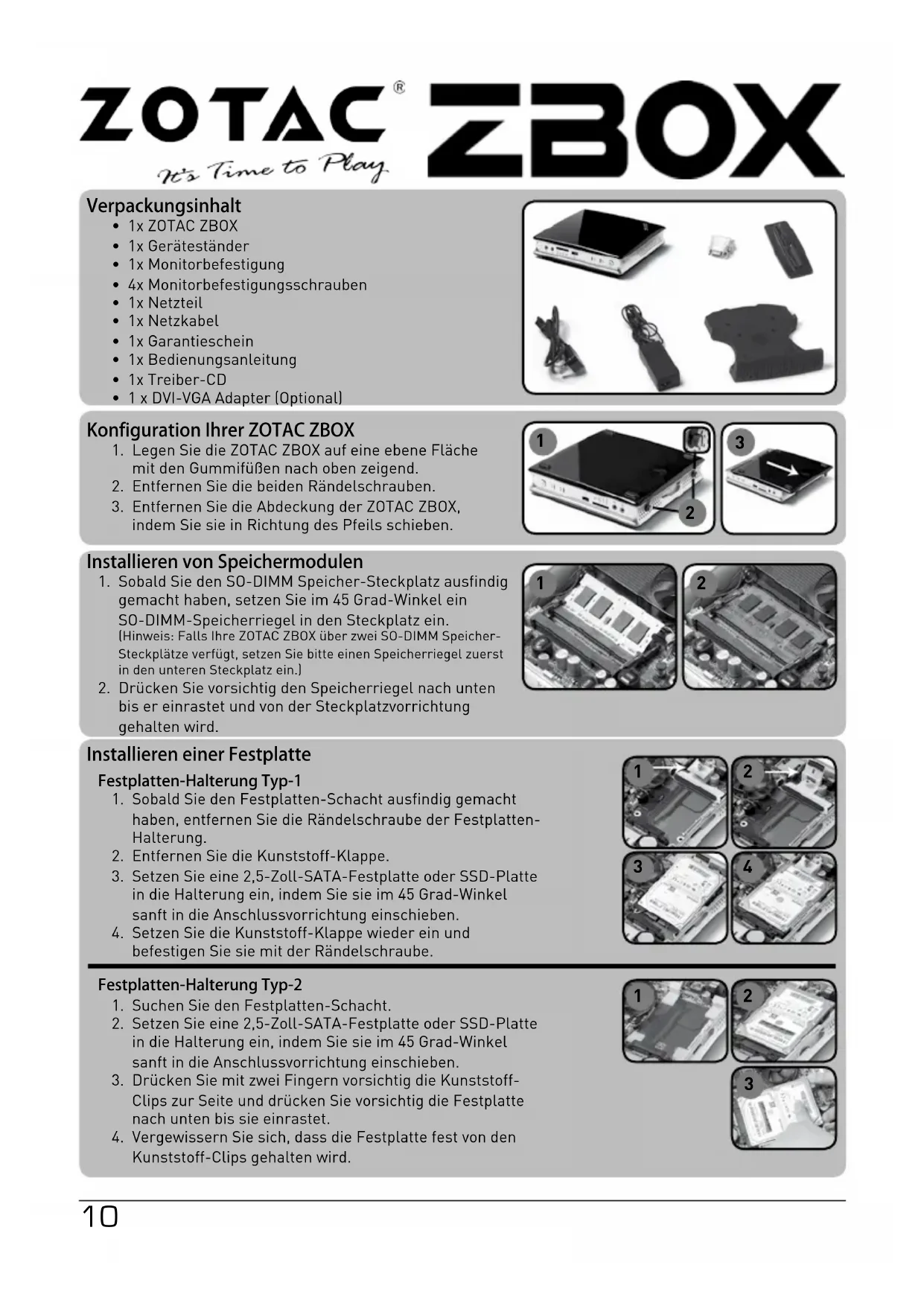

Schnellanleitung (DE) 10

• 1x ZOTAC ZBOX
  1x Geräteständer
• 1x Monitorbefestigung
  4x Monitorbefestigungsschrauben
• 1xNetzteil
• 1xNetzkabel
  1x Garantieschein
  1x Bedienungsanleitung
• 1x Treiber-CD
• 1 x DVI-VGA Adapter (Optional)

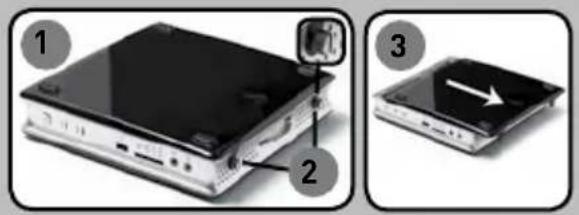

Konfiguration Ihrer ZOTAC ZBOX

1. Legen Sie die ZOTAC ZBOX auf eine ebene Flächen mit den Gummifüßen nach oben zeigend.
2. Entfernen Sie die beiden Rändelschrauben.
3. Entfernen Sie die Abdeckung der ZOTAC ZBOX, indem Sie sie in Richtung des Pfeils schieben.

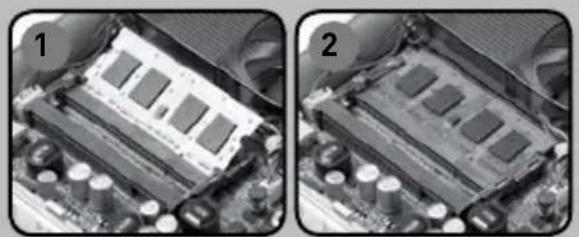

Installieren von Speichermodulen

1. Sobald Sie den SO-DIMM Speicher-Steckplatz ausfindig gemacht haben, setzen Sie im 45 Grad-Winkel ein SO-DIMM-Speicherriegel in den Steckplatz ein. (Hinweis: Falls ihre ZOTAC ZBOX über zwei SO-DIMM Speicher-Steckpläte verfügbar, setzen Sieitte einen Speicherriegel zuerst in den unteren Steckplatz ein.)
2. Drücken Sie vorsichtig den Speicherriegel nach unten bis er einrastet und von der Steckplatzvorrichtung gehalten wird.

Installieren einer Festplatte

Festplatten-Halterung Typ-1

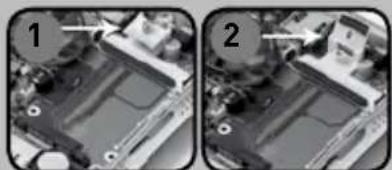

1. Sobald Sie den Festplatten-Schacht ausfindig gemacht haben, entfern den Sie die Rändelschraube der Festplatten-Halterung.
2. Entfernen Sie die Kunststoff-Klappe.

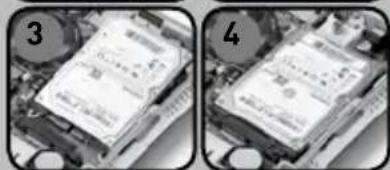

3. Setzen Sie eine 2,5-Zoll-SATA-Festplatte oder SSD-Platte in die Halterung ein, indem Sie sie im 45 Grad-Winkel sanft in die Anschlussvorrichtung einschieben.
4. Setzen Sie die Kunststoff-Klappe wieder ein und befestigen Sie sie mit der Rändelschraube.

Festplatten-Halterung Typ-2

1. Suchen Sie den Festplatten-Schacht.
2. Setzen Sie eine 2,5-Zoll-SATA-Festplatte oder SSD-Platte in die Halterung ein, indem Sie sie im 45 Grad-Winkel sanft in die Anschlussvorrichtung einschieben.
3. Drücken Sie mit zwei Fingern vorsichtig die Kunststoff-Clips zur Seite und drücken Sie vorsichtig die Festplatte nach unten bis sie einrastet.
4. Vergewissern Sie sich, dass die Festplatte fest von den Kunststoff-Clips gehalten wird.

Schnellanleitung

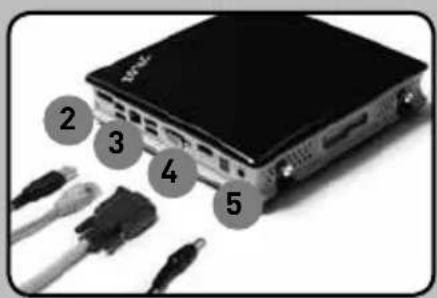

Inbetriebnahme ZOTAC ZBOX

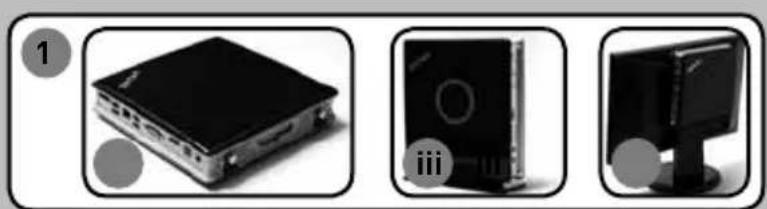

1. Wahlen Sie die ZOTAC ZBOX Position

i. Horizontal
ii. Vertical im Geräteständer
iii. Befestigung am Monitor

1. Schlieben Sie die USB-Geräte an
2. Schlieben Sie das Netzwerkkabel an
3. Schlieben Sie den Monitor an
4. Schlieben Sie das Netzteil an
5. Schalten Sie das Gerät ein
6. Installieren Sie ein Betriebssystem

DE

LED Anzeige

System ist eingeschaltet LED leuchtet
System ist ausgeschaltet LED ist aus
System befindet sich im Standby Modus LED blinkt langsam

Frontseite

1. Kopfhörer/Lautsprecher Ausgang
2. Mikrofon Eingang
3. Kartenleser [MMC/SD/SDHC/ MS/MS Pro/xD]
4. USB 2.0 Anschluss
5. WiFi-LED
6. Festplatten-LED
7. Netzschalter

Rückseite

1. eSATA Anschluss
2. USB 2.0 Anschlüsse
3. LAN [RJ45] Anschluss
4. VGA/DVI Anschluss
5. HDMI Anschluss
6. Optischer S/PDIF Ausgang
7. Netzteil Anschluss [DC19V]
