BEDIENUNGSANLEITUNG HH-S35100E PANASONIC

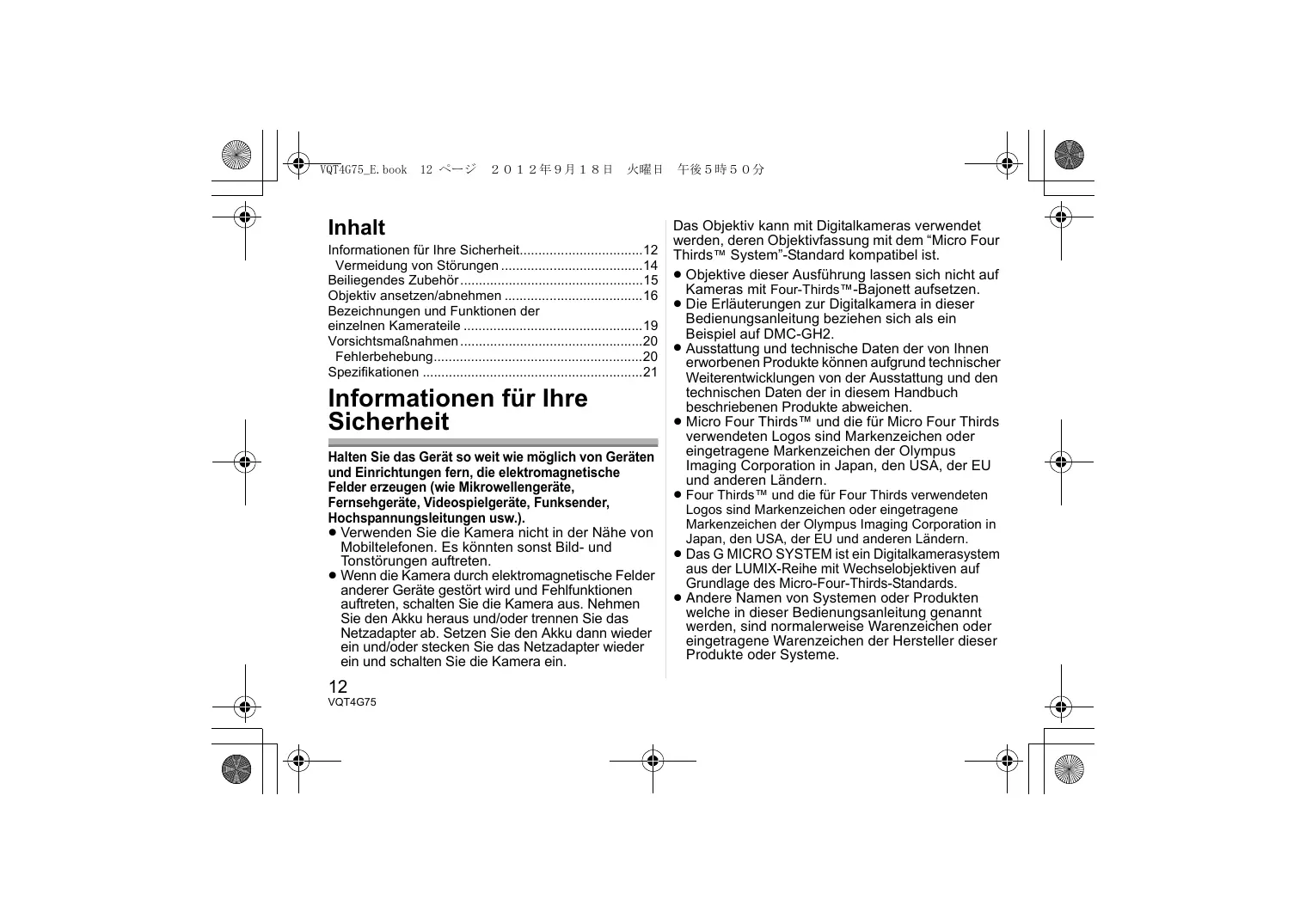

Informationen fur ihre Sicherheit. 12
Vermeidung von Störungen 14
Beiliegendes Zubehr 15
Objektiv ansetzen/abnehmer 16
Bezeichnungen und Funktionen der einzelnen Kamerateile 19
Vorsichtsmaßnahmen 20
Fehlerbehebung 20
Spezifikationen 21

Informationen für ihre Sicherheit

Halten Sie das Gerät so welt wie möglich von Geräten und Einrichtungen fern, die elektramagnetische Felder erzeugen (wie Mikrowellengeräte, Fernsehgeräte, Videospielgeräte, Funksender, Hochspannungsleitungen usw.).

• Verwenden Sie die Kamera nicht in der Höhe von Mobiletelefonen. Es konnten sonst Bild- und Tonstörungen auftreten.
• Wenn die Kamera durch elektromagnetische Felder anderer Geräte gestört wird und Fehl Funktionen aufreten, schalten Sie die Kamera aus. Nehmen Sie den Akku Heraus und/oder trennen Sie das Netzadapter ab. Setzen Sie den Akku dann wieder ein und/oder stecken Sie das Netzadapter wieder ein und schalten Sie die Kamera ein.

Das Objektiv kann mit Digitalk cameras verwendet werden, deren Objektivfassung mit dem "Micro Four Thirds™ System"-Standard kompatibel ist.

• Objektive dieser Ausführung让他们 sich nicht auf Kameras mit Four-Thirds™-Bajonett aufsetzen.
  Die Erläuterungen zur Digitalkamera in dieser Bedienungsanleitung beziehen sich als ein Beispiel auf DMC-GH2.
• Ausstattung und technische Daten der von Ihnen erworbenen Produkte können aufgrund technischer Weiterentwicklungen von der Ausstattung und den technischen Daten der in thism Handbuch beschriebenen Produkte abweichen.
• Micro Four Thirds™ und die für Micro Four Thirds verwendeten Logos sind Markenzeichen oder eingetragene Markenzeichen der Olympus Imaging Corporation in Japan, den USA, der EU und anderen Ländern.
• Four Thirds™ und die für Four Thirds verwendeten Logos sind Markenzeichen oder eingetragene Markenzeichen der Olympus Imaging Corporation in Japan, den USA, der EU und anderen Ländern.
• Das G MICRO SYSTEM ist ein Digitalkamerasystem aus der LUMIX-Reihe mit Wechselobjektiven auf Grundlage des Micro-Four-Thirds-Standards.
• Andere Namev von Systemen oder Produktien welche in dieser Bedienungsanleitung genannot werden, sind normalerweise Warenzeichen oder eingetragene Warenzeichen der Hersteller dieser Produkte oder Systeme.

-Bedeutung des nachstehend abgebildeten Symbols

Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte)

Entspruchend der grundlegenden Firmengrundsätzen der Panasonic-Gruppe wurde ihr Produkt aus hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recyclbar und wieder verwendbar sind.

Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen.

Bringen Sieitte diese Produkte fur die Behandlung, Rohstoffrückgewinnung und Recycling zu den eingerichteten communalen Sammelstellen bzw.

Wertstoffsammelhöfen, die diese Geräte kosten los entgegennehmen.

Die ordnungsgemäß Entsorgung these Products dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Menschen und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende ihrer Lebensdauer ergeben konnten.

Genauere Informationen zur nachstgelegen den Sammelstelle bzw. Recyclinghof erhalten Sie bei ihrer Gemeindeverwaltung.

Für Geschäftskunden in der Europäischen Union

Bitte treten Sie mit Ihr hem Handl er oder Lieferanten in Kontakt, wenn Sie elektrische und elektronische Geräte entsorgen möchten. Er hält weitere Informationen für sie bereit.

Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union

Dieses Symbol ist nur in der Europäischen Union gültig.

Vermeidung von Störungen

Objektivpflege

• Dieses Objektiv verfügt über eine staub- und spritzwasserdichte Konstruktion.itte achten Sie bei der Verwendung des Objektivs auf folgende Punkte.

Wenn das Objektiv nicht richtig Funktioniert, wenden Sie sich an ihren Handler oder Ihr nachstgelegenes Service-Center.

-Bitte bringen Sie das Objektiv an einer staub- und spritzwasserdichten Digital-Kamera an.
- Stellen Sie sicher, dass kein Sand, Staub, Wassertropfen, etc. auf oder in den Objektivfassungsgummi gelangen, oder in die Digital-Kamera und das Objektiv, wenn das Objektiv angebracht oder abgenommen wird.
- Dieses Objektiv ist nicht wasserdicht und kann nicht für Aufnahmen unter Wasser verwendet werden. Zum Spritzwasserschutz ist das Objektiv so konstruiert, dass es dem Eindringen von Wasser standhalt. Wenn sich Wasserspritzer, etc. am Objektiv festsetzen, trocknen Sie das Objektiv nach der Verwendung mit einem weichen, trockenen Tuch ab.

• Zur Verbesserung des Staub- und Spritzschutzes des Objektivs wird ein Objektivfassungsgummi an der Anschlussposition verwendet. Nachdem das Objektiv eine Male gewechselt wurde, kann ein Abdruck des Objektivfassungsgummis am Anschlussbereich der Digitalkamera zu sehen sein. Dies beeinträchtigt nicht die Leistung. Kontaktieren Sie für Informationen zum Wechseln des Objektivfassungsgummis Ihr nachstgelegenes Service-Center.

• Üben Sie keinen zu starken Druck auf das Objektiv aus.

• Schmutz auf dem Objektiv (Wasser, Öl, Fingerabdrücke usw.) kann zu schlechteren Bildern führen. Wischen Sie die Objektivoberfläche vor und nach dem Fotografieren vorsichtig mit einem weichen, trockenen Tuch ab.
• Richten Sie die Objektivfassung nicht nach unten. Achten Sie darauf, dass der Kontaktpunkt der Objektivfassung ① nicht verschmutzen.

■ Hinweise zu Kondensation (Beschlagen des Objektivs)

• Kondensation entstehen, wenn sich Umgebungstemperatur oder Luftfeuchte wie unter beschreibenben ändern. Da Kondensation zu Flecken auf dem Objektiv, Pilzbefall und Fehlfunktionen führen kann, müssen Sie in folgenden Fällen auf Anzeichen von Kondensation achten:

Die Kamera wird bei kaltem Wetter von draußen nach drinnen gebracht
Die Kamera wird in ein klimatisiertes Auto gebracht
—Eine Klimaanlage bläst kalte Luft direkt auf das Objektiv
Die Kamera wird bei hoher Luftfeuchte verwendet

• Sie vermeiden Kondensation, wenn Sie die Kamera in einer geschlossenen Plastiktüte transportieren und diese erst dann öffnen, wenn sich die Kamera an die Umgebungstemperatur angepasst hat. Wenn sich Kondensation bildet, schalten Sie die Kamera aus und halten Sie sie für etwa zwei Stunden ausgeschalte. Die Kondensation baut sich während der Anpassung der Kamera an die Umgebung auf natürlichem Wege ab.

Beiliegendes Zubehör

[Kontrollen, die beim Entfernen der Verpackung des Geräts vorzunehmen sind]

Prufen Sie beim Entnehmer des Gerätes aus seinem Karton, ob das Hauptgerät und sein beiliegendes Zubehör vorhanden sind. Kontrollieren Sie deren äußeres Aussehen und ihre Funktionseweise, um zu prufen, dass es während des Vertriebs und Transports nicht zu Beschäftigungen gekommen ist.

Setzen Sie sich, sollenen Sie Störungen feststellen, vor dem Gebrauch des Gerätes mit Ihr hem Handler in Verbindung.

Der Stand der Produktnummern ist Oktober 2012.
Änderungen sind vorbehalten.

VFC4430

VYC1085

VYF3480

4
VFC4605

1 Objektivtasche
2 Gegenlichtblende
3 Objektivdeckel
4 Hinterer Objektivdeckel (Beim Kauf sind der wichtere Objektivdeckel und der Objektivdeckel auf das Wechselobjektiv aufgesetzt.)

Objektiv ansetzen/abnehmen

Informationen zum Aufsetzen und Abnehmer des Objektivs finden Sie auch in der Bedienungsanleitung der Kamera.

Das Objektiv aufsetzen

• Stellen Sie sicher, dass die Kamera ausgeschaltet ist.

1 Drehen Sie den hinteren

Objektivdeckel, um ihn abzunehmen.

A: Hinterer Objektivdeckel

2 Richten Sie die roten Markierungen ⑧ zum Ansetzen des Objektivs auf Kameragehäuse und Objektiv aneinander aus und drehen Sie das Objektiv in Pfeilrichtung, bis es hörbar einrastet.

• Drücken Sie nicht die Objektivfreigabetaste © wenn Sie ein Objektiv anschließen.
  Versuchen Sie niemals, das Objektiv schrag zum Gehäuse anzusetzen, da die Objektivfassung beschädigt werden konnte.

• Überprüfen Sie, ob das Objektiv richtig aufgesetzt ist.

Das Objektiv abnehmen

• Stellen Sie sicher, dass die Kamera ausgeschaltet ist.

Drehen Sie beim Betätigender Objektivfreigabetaste das Objektiv in Pfeilrichtung bis zum Anschlag und entfern den Sie es.

• Setzen Sie den hinteren Objektivdeckel auf, um die Kontakte der Objektivfassung nicht zu beschädigen.
• Setzen Sie den Gehausedeckel der Kamera auf, damit kein Schmutz oder Staub ins Kamerainnere gelangen kann.

■ Objektivdeckel aufsetzen und abnehmer

Drucken Sie zum Anbringen oder Abnehmer des Objektivdeckels in der Abbildung gezeigt darauf.
- Verlieren Sie den Objektivdeckel nicht.

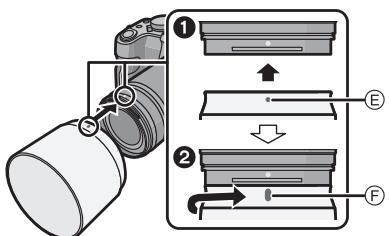

Gegenlichtblende aufsetzen (Mitgeliefertes Zubehör)

1 Richten Sie die Markierung an der Gegenlichtblende mit der Markierung am Rand des Objektivs aus.
Drehen Sie die Gegenlichtblende in Pfeilrichtung, bis sie stoppt, und richten Sie die Stop-Markierung (F) an der Gegenlichtblende mit der Markierung am Rand des Objektivs aus.

Gegenlichtblende auf dem Objektiv aufbewahren

1 Drehen Sie die Gegenlichtblende in Pfeilrichtung, um sie abzunehmen.

2 Drehen Sie die Gegenlichtblende um und setzen Sie sie wie oben beschrieben wieder auf.

• Wenn Sie bei aufgesetzter Gegenlichtblende Aufnahmen mit Blitz machen, kann der untere Teil des Bildes dunkel erschieren (Vignettierungseffekt/ Randabschattung). Außer dem Funktioniert unter Umständen die Blitzsteuerung nicht, weil das Blitzlicht durch die Gegenlichtblende verdeckt wird. Wir empfehlen, bei Blitzaufnahmen die Gegenlichtblende abzunehmen.
• Nehmen Sie die Gegenlichtblende ab, wenn Sie bei weniger Licht mit der AF-Hilfslampe arbeiten.

Filter aufsetzen

• Falls zwei oder mehr Aufsätze, also MC-Schutzfilter (Sonderzubehör: DMW-LMCH58), PL-Filter (Sonderzubehör: DMW-LPL58) oder ND-Filter (Sonderzubehör: DMW-LND58), verwendet werden oder falls der verwendete Objektivschutz bzw. Filter besondere Dick ist, kann ein Vignettierungseffekt auftreten.
• Der Filter{lssst sich eventuell nicht mehr abnehmen, wenn er zu fest angezogen wird. Gehen Sie davon vorsichtig vor.
• Der Objektivdeckel kann auch aufgesetzt werden, wenn der Filter bereits angebracht ist.
• Auf these Objektiv setzen sich weder Vorsatzlinsen noch Adapter aufsetzen. Die Verwendung von Filter ist möglich, das Aufsetzen anderer Komponenten dagegen kann zu einer Beschädigung des Objektiv führen.

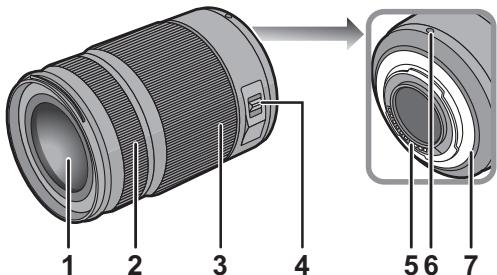

Bezeichnungen und Funktionen der einzelnen Kamerateile

1 Linsenfläche
2 Schärfenring

Drehen Sie zum Scharfstellen am Schäfernring, wenn Sie Aufnahmen mit der manuellen Scharfstellung machen.
3 Zoomring

Drehen Sie am Zoomring, wenn Sie Aufnahmen mit Tele oder Aufnahmen mit Weitwinkel machen. (Kleinbild-Äquivalent: 70 mm bis 200 mm)

[O.I.S.]-Schalter

Wein der [O.I.S.] Schalter bei aufgesettem Objektiv auf [ON] gestellt ist, wird die Bildstabilisatorfungaktieniert.

• Es empfieht sich, den [O.I.S.-Schalter auf [OFF] zu stellen, wenn Sie ein Stativ verwenden.

• In folgenden Fällen ist die Stabilisatorfungtion unter Umständen nicht wirsam.

• Bei exzessivem Verwackeln der Kamera.

• Bei sehr große Zoomvermögerung.
• Bei Verwendung des Digitalzooms.
  -Bei Aufnahmen während der Verfolgung eines sich bewegenden Motifs.
• Bei einer Veränderung der Verschlusszeit für Aufnahmen in Innenräumen oder Umgebungen mit weniger Licht.

5 Kontaktpunkt
6 Markierung zum Ansetzen des Objektivs
7 Objektivfassungsgummi

Hinweis

• Wenn Sie ein Motiv nah an der Kamera mit Blitz aufnahmen, blockiert das Objektiv das Licht vom Blitz, so dass Teile des Bildes dunkel werden können. Achten Sie bei diesen Aufnahmen davon auf ausreichenden Abstand zum Motiv.
• Wenn Sie nach dem Fokussieren den Zoom verwenden, kann es zu Fokussierungsproblemenkommen.itte stellen Sie nach demZoomvorgang erneut scharf.

Vorsichtsmaßnahmen

Achten Sie darauf, das Objektiv nicht fallen zu halten und kein den starrken Stößen auszusetzen. Üben Sie keinesfalls zu starken Druck auf das Objektiv aus.

• Achten Sie auch darauf, dass die Tasche, in der Sie das Objektiv aufbewahren, nicht herunterfällt, Denn das Objektiv konnte sonst schwer beschadigt werden. Unter Umständen Funktioniert dann auch die Kamera nicht mehr und kann keine Bilder mehr aufzeichnen.

Wenn in der Umgebung der Kamera Pesticide oder andere flüchtige Substanzen verwendet werden, müssen Sie darüber sorgen, dass diese Stoffe nicht in Kontakt mit der Obektivoberfläche kommt.

• Falls solche Substanzen auf das Objektiv gelangen, können sie zur Beschäftigung des Objektivs oder zum Abblättern der Farbe führen.

Tragen Sie das Gerät nicht, während es noch an der Kamera angebracht ist.

Keinesfalls darf das Gerat unter den folgenden Bedingungen benutzt oder aufbewahrt werden, da dies zu Defekten oder Funktionstörungen führen kann.

• Bei direktem Sonnenlicht oder im Sommer an der Küste

-An Orten mit hohen Temperaturen und hoher Feuchtigkeit, bzw. wo starke Änderungen bei Temperatur und Feuchtigkeit erfolgen

• Bei einem Brand

-In der Nae von Heizkörpern, Klimaanlagen oder Luftbefeuchtern

• Wo Erschütterungen vorhanden sind

-In einem Fahrzeug

20

VQT4G75

• Weiter Informationen finden Sie auch in der Bedienungsanleitung der Kamera.
• Wenn für längerere Zeit kein Einsatz erfolgt, lagern Sie das Objektiv gemeinsam mit einem Trocknungsmittel (Silica-Gel). Ohne ausreichende Trocknung kann die Einsatzfähigkeit des Objektivs durch Schimmel usw. beinträchtigt oder der Einsatz vollig unmöglich werden. Es wird empfohlen, die Funktionsfähigkeit des Gerätes vor dem Gebrauch zu prufen.
• Stellen Sie safer, dass das Objekt nicht über einen längeren Zeitraum in Kontakt mit Gummi- oder Plastikprodukten kommt.
• Berühren Sie nicht die elektrischen Kontakte des Gerätes. Dadurch kann es zu einem Defekt am Gerät kommt.
• Nehmen Sie das Gerät nicht auseinander undnehmen Sie keine Veränderungen davon vor.

Verwenden Sie zur Reinigung der Geräte kein Waschbenzin, Alkohol oder ähnliche Reinigungsmittel.

• Lösungsmittel können zur Beschädigung des Objektivs oder zum Abblättern der Farbe führen.
• Staub und Fingerabdrücke setzen sich mit einem weichen, trockenen Tuch entfern.
• Wischen Sie den Staub oder Schmutz am Objektivfassungsgummi (P19), am Zoom-Ring oder Fokusring mit einem trockenen Staubtuch ab.
• Verwenden Sie keine Kuchenspulmittel oder mit Chemikalien getränkte Tücher.

Fehlerbehebung

Beim Ein- und Ausschalten ist ein Gerausch zu horen.

• Dieses Gerausch wird durch die Blenden- oder Objektivbewegung verursacht; es ist keine Fehlfunktion.

Die Spezifikationen können ohne Ankündigung geändert werden.

WECHSELOBJEKTIV FÜR DIGITALE KAMERA

"LUMIX G X VARIO 35-100 mm/F2.8/POWER O.I.S."

Brennweite	f=35 mm bis 100 mm (Kleinbild-Äquivalent: 70 mm bis 200 mm)
Blende	7 Blendenlamellen/runde Öffnungsblende
Blendenwerte	F2.8
Minimale Blende	F22
Objektivaufbau	18 Elemente in 13 Gruppen (2 ED-Linse, 1 UED-Linse)
Nano-Oberflächenbeschäftung	Ja
Sächfebereich	0,85 m bis ∞ (von der Referenzlinie für die Brennweite)
Maximale Vergrößerung	0,1× (Kleinbild-Äquivalent: 0,2×)
Optischer bildstabilisator	Verfügbar
[O.I.S.] Schalter	Verfügbar (Umschalten ON/OFF)
Objektivbajonett	“Micro Four Thirds Mount”
Bildwinkel	34° (Weitwinkel) bis 12° (Tele)
Filterdurchmesser	58 mm
Max. Durchmesser	Ca. 67,4 mm
Gesamtlänte	Ca. 99,9 mm (vom vorderen Ende des Objektivs bis zum Ende des Objektivbajonetts)
Gewicht	Ca. 360 g
Staub- und spritzwasserdicht	Ja
