DMW-YAGHE - Fotozubehör PANASONIC - Kostenlose Bedienungsanleitung

Produkttyp	Audio-/Video-Interface für digitale Kamera
Modell	DMW-YAGHE
Marke	Panasonic
Abmessungen (L × H × T)	160 mm × 64 mm × 91 mm (ohne Überstände und HDMI-Anschluss)
Gewicht	750 g
Stromversorgung	12 V DC (11 V bis 17 V), 1,4 A
Betriebstemperatur	0 °C bis 40 °C
Betriebsfeuchtigkeit	10 % bis 80 % (ohne Kondensation)
Videoausgänge	4 × SDI OUT (BNC), 1 × HDMI Typ A (4K-kompatibel)
Audioeingänge	2 × XLR (CH1, CH2), umschaltbar LINE/MIC/+48V
Timecode-Eingang	1 × TC IN (BNC)
Unterstützte Videoauflösungen	Cinema4K (4096×2160), 4K (3840×2160), FHD (1920×1080), HD (1280×720)
Video-Abtastung	Y:Cb:Cr = 4:2:2, 8/10 Bit
Integriertes Audio	2 Kanäle, 48 kHz, 16 Bit, Spielraum 12 dB
Kamera-Kompatibilität	Panasonic DMC-GH4
Montage	Halte-Schraube und Fixierstifte; Stativgewinde 1/4-20 UNC und 3/8-16 UNC
Mitgeliefertes Zubehör	Schutzkappe für Anschlussstecker (elektrische Kontakte), Schutzkappe für Anschlussstecker (Schnittstellenkontakte)
Pflege	Mit einem weichen, trockenen Tuch abwischen; keine Lösungsmittel verwenden
Sicherheit	Feuchtigkeit, Stöße, extreme Temperaturen vermeiden; Zubehör von Kindern fernhalten
Reparierbarkeit	Keine vom Benutzer reparierbaren Teile; Reparaturen nur durch qualifiziertes Personal

Häufig gestellte Fragen - DMW-YAGHE PANASONIC

Welche Kameras sind mit dem DMW-YAGHE kompatibel?

Das DMW-YAGHE ist nur für die Verwendung mit der Digitalkamera Panasonic DMC-GH4 ausgelegt.

Wie befestige ich das DMW-YAGHE an der Kamera?

Stellen Sie sicher, dass Kamera und Stromversorgung ausgeschaltet sind. Entfernen Sie die Abdeckungen, richten Sie die Kontakte und Fixierstifte aus, und ziehen Sie dann die Halte-Schraube fest. Schließen Sie anschließend das HDMI-Kabel an und ziehen Sie dessen Schraube fest.

Welches Netzteil sollte für das DMW-YAGHE verwendet werden?

Das Gerät benötigt eine 12 V DC Stromversorgung (11-17 V) mit einem Strom von mindestens 1,4 A. Verwenden Sie einen Akku oder eine geeignete Quelle, und beachten Sie die Polarität (Pin 4: +12 V).

Wie stelle ich den Audio-Eingangspegel ein?

Verwenden Sie die REC LEVEL Regler (CH1 und CH2) zur Pegelanpassung. Die Pegelanzeigen leuchten rot, wenn das Signal 0 dB überschreitet; stellen Sie den Pegel so ein, dass eine Übersteuerung vermieden wird.

Kann ich ein Mikrofon verwenden, das Phantomspeisung benötigt?

Ja, stellen Sie den Schalter LINE/MIC/+48V auf +48V für beide XLR-Kanäle. Das Gerät liefert dann eine +48 V Phantomspeisung.

Wie schalte ich den Videoausgang zwischen Kamera und DMW-YAGHE um?

Drücken Sie die Fn3 Taste an der Kamera, um das Videoausgangsziel umzuschalten. Im Wiedergabemodus werden Videos und Menüs möglicherweise nicht auf dem Kamerabildschirm angezeigt, wenn diese Aktion nicht durchgeführt wird.

Welche Kabel werden für die Verbindungen empfohlen?

Für HDMI: Hochgeschwindigkeitskabel, doppelt abgeschirmt, 4K-kompatibel (max. 2 m). Für SDI und TC: doppelt abgeschirmtes Kabel, äquivalent zu 5C-FB. Für die Stromversorgung: abgeschirmtes Kabel unter 2 m Länge.

Ist das DMW-YAGHE wasser- oder staubdicht?

Nein, es ist weder spritzwassergeschützt noch staubdicht. Vermeiden Sie jeglichen Kontakt mit Flüssigkeiten, Sand oder Staub.

Wie reinige ich das DMW-YAGHE?

Wischen Sie es mit einem weichen, trockenen Tuch ab. Bei Verschmutzung verwenden Sie ein feuchtes Tuch und trocknen Sie es anschließend. Verwenden Sie niemals Lösungsmittel wie Benzin, Verdünner oder Alkohol.

Was tun, wenn der Lüfter stoppt?

Wenn der Lüfter aufgrund einer Fehlfunktion stoppt, kann die Videoausgabe gestört sein. Schalten Sie das Gerät aus und lassen Sie es von qualifiziertem Personal reparieren.

BEDIENUNGSANLEITUNG DMW-YAGHE PANASONIC

Bitte lesen Sie diese Anleitung vor der Inbetriebnahme dieses Produkts aufmerksam durch, und bewahren Sie dieses Handbuch für spätere Bezugnahme griffbereit auf.

• Setzen Sie dieses Gerät zur Reduzierung der Brandgefahr weder Nässe noch Feuchtigkeit aus.
• Um die Brandgefahr zu reduzieren, muss dieses Gerät von allen Flüssigkeiten ferngehalten werden. Vermeiden sie Gebrauch und Lagerung des Gerätes an Orten, an denen die Gefahr besteht, dass es mit Flüssigkeiten betropft oder bespritzt wird, und stellen sie keine Flüssigkeitsbehälter auf das Gerät.

WARNUNG:

Bewahren Sie Zubehörteile (Buchsenkappe) stets außerhalb der Reichweite von Säuglingen und Kleinkindern auf.

VORSICHT:

Öffnen Sie nicht das Gerät durch Abschrauben von Gehäuseteilen. Im Geräteinneren befinden sich keine Teile, die vom Benutzer gewartet werden können. Wartungs- und Reparaturarbeiten grundsätzlich autorisiertem Kundendienstpersonal überlassen.

VORSICHT:

Um eine ausreichende Belüftung zu gewährleisten, dieses Gerät nicht in einem Bücherregal, Einbauschrank oder an einem anderen engen Platz aufstellen. Stellen Sie sicher, dass die Ventilationsöffnungen im Gehäuse nicht durch Vorhänge oder andere Materialien blockiert werden; anderenfalls besteht die Gefahr von Bränden aufgrund von Überhitzung.

VORSICHT:

Verwenden Sie nur das empfohlene Zubehör, um die Gefahr von Bränden sowie Störungen zu reduzieren.

ist die Sicherheitsinformation.

VORSICHT:

Die Einheit bei längerem Gebrauch nicht direkt mit der Haut berühren.

Verbrennungen durch niedrige Temperaturen sind möglich, wenn die heißen

Komponenten dieser Einheit für lange Zeit in direktem Hautkontakt stehen.

Bei längerer Verwendung der Ausrüstung das Stativ einsetzen.

VORSICHT:

Heben Sie das Gerät oder die Kamera nicht mit einem daran befestigtem Stativ an.

Das zusätzliche Gewicht des befestigten Stativs am Gerät könnte die

Verbindung zwischen dem Gerät und der Kamera beschädigen und

Verletzungen verursachen.

Tragen Sie die Ausrüstung bei angebrachtem Stativ immer am Stativ selbst.

ist die Sicherheitsinformation.

Das Typenschild befindet sich auf der Unterseite des Geräts.

Dieses Gerät ist ausschließlich für die Digital-Kamera von Panasonic DMC-GH4 bestimmt. Durch Anbringen dieses Geräts an einer Digital-Kamera können über die SDI-Buchse mit 4K, 3G-SDI und HD-SDI kompatible Videos ausgegeben werden. Zudem lassen sich Videos mit einer höheren Bildqualität aufnehmen.

Zwei-Kanal-Audioeingänge (XLR) werden mit verfügbaren Audiopegelanzeigen unterstützt. Zudem kann ein externer Zeitcode als Referenzsignal eingegeben werden.

- Wenn dieses Gerät an einer Digital-Kamera befestigt ist, werden elektronische Betriebsgeräusche und der elektronische Auslöseton der Digital-Kamera deaktiviert.

Inhalt

Bitte lesen Sie zuerst diesen Hinweis! .....14

Zubehör 17

Namen und Funktionen der Teile....18

Anbringen an die Digital-Kamera......20

Umschalten der Videoausgabe ......21

Zusätzliche Menüs....22

Technische Daten....24

■ Handhabung des Geräts

- Dieses Gerät ist weder spritzwasserfest noch staubdicht.

Achten Sie darauf, dass weder Sand, Staub noch Wasser in den Bereich der Kontakte, die Digital-Kamera oder dieses Gerät eindringen bzw. in diesen anhaften, wenn Sie dieses Gerät anbringen oder abnehmen.

- Dieses Gerät ist nicht wasserdicht und darf deshalb nicht unter Wasser benutzt werden.

- Setzen Sie das Gerät keinen starken Erschütterungen oder Stößen aus. Dadurch kann es zu Funktionsstörungen und Defekten kommen.

- Wenn dieses Gerät an der Digital-Kamera befestigt ist, verwenden Sie nicht den mit dieser Digital-Kamera mitgelieferten Schultergurt. Halten Sie beim Transport sowohl die Digital-Kamera als auch das Gerät fest.

- Halten Sie das Gerät von Insektensprays und anderen flüchtigen Substanzen fern.

Wird das Gerät solchen Sprays oder Substanzen ausgesetzt, kann seine äußere Hülle beschädigt werden und/oder seine Farbe abblättern.

- Bringen Sie das Gerät nicht über längere Zeiträume mit Gegenständen aus Gummi oder PVC in Kontakt.

- Keinesfalls sollte das Gerät unter den folgenden Bedingungen aufbewahrt werden, da dies zu Defekten oder Funktionsstörungen führen kann:

- In direktem Sonnenlicht oder im Sommer am Strand

- In der Nähe von Heizkörpern, Klimaanlagen oder Luftbefeuchtern

- An Orten mit hohen Temperaturen und hoher Feuchtigkeit, bzw. wo es zu starken Schwankungen bei Temperatur und Feuchtigkeit kommt

• Wo Erschütterungen vorhanden sind

- Bei einem Brand

• In einem Fahrzeug

- Lesen Sie bitte zudem die Bedienungsanleitung Ihrer Digital-Kamera.

- Panasonic haftet für keinerlei direkte oder indirekte Schäden oder Verluste aufgrund der Bedienung oder einer Fehlfunktion dieses Produkts.

- Das Design und die Spezifikationen in diesem Dokument unterliegen Änderungen ohne Vorankündigung und können sich möglicherweise vom tatsächlichen Produkt unterscheiden.

- Wenn der Gerätelüfter aufgrund einer Fehlfunktion oder eines Fehlers seinen Betrieb einstellt und Sie das Gerät weiterhin bedienen, kann es zu Störungen der Videoausgabe kommen.

■ Reinigung

Wischen Sie das Gerät zum Reinigen mit einem weichen, trockenen Tuch ab.

• Wenn das Gerät stark verschmutzt ist, kann es durch Abwischen des Schmutzes zuerst mit einem feuchten Tuch und dann mit einem trockenen gesäubert werden.
• Verwenden Sie zur Reinigung des Gerätes keine Lösungsmittel wie Waschbenzin, Verdünner, Alkohol, Küchenreiniger usw., da diese Mittel das äußere Gehäuse beschädigen oder zum Abblättern der Beschichtung führen können.
• Wenn Sie ein mit Chemikalien getränktes Tuch verwenden, beachten Sie unbedingt die zugehörigen Anweisungen.

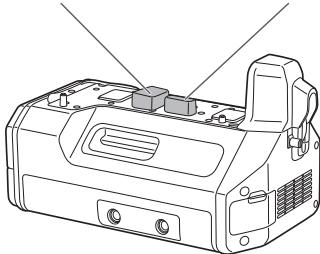

Zubehör

• Entsorgen Sie das Verpackungsmaterial nach dem Auspacken des Geräts auf angemessene Weise.
• Das folgende Zubehör ist bei Auslieferung am Gerät angebracht.

Buchsenkappe
(elektrische Kontakte)
Buchsenkappe
(Schnittstellenkontakte)

1 HDMI-Anschlussbuchse

Zur Verbindung mit dem HDMI-Anschluss der Digital-Kamera.

2 Elektrische Kontakte

3 Schnittstellenkontakte

4 Stifte zum Anbringen an der Kamera

5 Befestigungsschraube

Zur Befestigung von Adaptern, die mit PL-Objektiven kompatibel sind usw.

7 HDMI-Buchse

HDMI-Ausgangsbuchse des Typs A. (VIERA-Link wird nicht unterstützt.)

- Verwenden Sie beim Anschluss an diese Buchse ein doppelt geschirmtes 4K-kompatibles High-Speed-HDMI-Kabel (bis zu 2 m), das mit dem HDMI-Logo markiert ist.

8 DC IN-Buchse

Zum Anschluss an die Gleichstromversorgung (Akku: 12 V Gleichstrom).

Stift-Nr.	Signal
1	GND
2, 3	—
4	12 V
CASE	Frame GND

Hinweise zur Gleichstromversorgung (Akku)

• Vergewissern Sie sich vor dem Anschluss, dass die Ausgangsspannung mit der Nennspannung des Geräts übereinstimmt.
• Verwenden Sie einen Nennausgangsstrom, der gleich oder höher ist, als der Nenneingangsstrom des Geräts.
• Verwenden Sie zum Anschluss dieses Geräts an die Gleichstromversorgung (Akku) ein abgeschirmtes Gleichstromkabel, das kürzer als 2 m ist.
• Wenn die Digital-Kamera eingeschaltet wird, wird ein Einschaltstromstoß erzeugt. Eine unzureichende Stromversorgungskapazität beim Einschalten kann zu einer Fehlfunktion führen. Wir empfehlen die Verwendung einer Gleichstromversorgung (Akku) mit mindestens doppelter so hoher Leistung als der Stromverbrauchswert des Geräts.

Überprüfen Sie die Stiftpositionen der Ausgangsbuchse der

Gleichstromversorgung (Akku) und der DC IN-Buchse des Geräts, und stellen Sie sicher, dass der Anschluss mit richtiger Polarität erfolgt.

Wenn der +12-V-Anschluss mit der GND-Buchse verbunden wird, kann dies zu einem Brand oder einer Fehlfunktion führen.

9 TC IN-Buchse (BNC)

Zur Eingabe von Zeitcodes.

Geben Sie in diese Buchse einen Referenzzeitcode zur Synchronisierung des Zeitcodes der Digital-Kamera mit dem der externen Ausrüstung ein.

- Verwenden Sie für den Anschluss mit dieser Buchse ein mit 5C-FB gleichwertiges doppelt geschirmtes Kabel.

Für die SDI-Ausgabe reservierte Buchse.

Auflösungseinstellung	Ausgabebuchse
C4K, 4K<1,5G-SDI Square Division>	1 bis 4
FHD (1080/59,94p, 1080/50p)<3G-SDI>	1, 2(gleiches Signal)
FHD (anders als die oben genannte), HD<1,5G-SDI>	1 bis 4(gleiches Signal)

- Verwenden Sie für den Anschluss mit dieser Buchse ein mit 5C-FB gleichwertiges doppelt geschirmtes Kabel.

- Bei der Ausgabe von Videos ohne Zeitcodes (z. B. wenn auf der Digital-Kamera [Aufnahmeformat] auf [MP4] gestellt ist), wird kein Zeitcode ausgegeben.

11 AUDIO IN-Buchse [CH1, CH2] (XLR, 3-polig)

Zum Anschluss von Audiogeräten oder Mikrofonen.

Stift-Nr.	Signal
1	GND
2	AUDIO IN (H)
3	AUDIO IN (C)

12 Schalter LINE / MIC / +48V

Stellen Sie diese je nach mit den Buchsen AUDIO IN CH1 oder AUDIO IN CH2 verbundenem Audiogerät ein.

LINE:

Bei Anschluss eines Line-in-Audiogeräts. (Eingangspegel: 0 dBu)

MIC:

Bei Anschluss eines externen Mikrofons. (Eingangspegel: -50 dBu)

+48V:

Bei Anschluss eines Phantom-Mikrofons (ein Mikrofon, das eine +48-V-Stromversorgung benötigt). Die Buchsen AUDIO IN CH1 und AUDIO IN CH2 werden mit +48 V versorgt.

13 Schalter STEREO / MONO

Schaltet über die Buchsen AUDIO IN CH1 und AUDIO IN CH2 eingespeiste Audiosignale zwischen Stereo oder Monaural um.

STEREO:

Zwei-Kanal-Stereoaudio.

MONO:

Monaurales Audio. Das in die Buchse AUDIO IN CH1 eingespeiste Audiosignal wird ebenfalls in AUDIO IN CH2 eingespeist.

14 REC LEVEL-Wahlschalter

Passt die in die Buchsen AUDIO IN CH1 und AUDIO IN CH2 eingespeisten Audiosignale individuell an.

15 Pegelanzeige

Zeigt den Audioeingabepegel der Buchsen AUDIO IN CH1 und AUDIO IN CH2 mithilfe von separaten Anzeigen an. Wenn die Audiopegel 0 dB übersteigen, leuchten die Anzeigen rot. Passen Sie die REC LEVEL-Wahlschalter (14) an, um zu verhindern, dass die Audiopegel 0 dB übersteigen.

16 Betriebsanzeige

Leuchtet, wenn die verbundene Digital-Kamera eingeschaltet ist.

17 Stativgewindelöcher

Mit Schrauben des Typs 1/4-20 UNC und 3/8-16 UNC kompatibel. Verwenden Sie das Gewinde, das zum Durchmesser der Stativschraube passt.

• Die Gewindelöcher haben eine Tiefe von 5,5 mm. Wenn an das Gerät ein Stativ angebracht wird, ziehen Sie die Schraube nicht mit übermäßiger Kraft an.

18 Lufteintrittsöffnung

19 Abluftöffnung

Anbringen an die Digital-Kamera

• Vergewissern Sie sich, dass die Gleichstromversorgung nicht an die DC IN-Buchse des Geräts angeschlossen ist, und dass die Digital-Kamera ausgeschaltet ist.
  (Ein Anbringen oder Entfernen bei eingeschaltetem Gerät kann zu Fehlfunktionen führen.)

1 Entfernen Sie die Abdeckung für Akkugriff-Steckverbinder und die Abdeckung für Steckverbinder für Video-Interface an der Digital-Kamera. 2 Entfernen Sie dann die Kappen der elektrischen Kontakte und der Schnittstellenkontakte am Gerät.

• Bewahren Sie die Abdeckungen der Anschlüsse und die Kappen der Kontakte sicher auf, um sie nicht zu verlieren.
• Um die Anschlüsse zu schützen, bringen Sie die Abdeckungen und Kappen nach der Verwendung des Geräts wieder an.

Abdeckung für Akkugriff-Steckverbinder
Abdeckung für Steckverbinder für Video-Interface

Buchsenkappen

2 Lösen Sie die Schraube (A) der HDMI-Anschlussbuchse, und schieben Sie die HDMI-Anschlussbuchse zur Seite.

- Drehen oder ziehen Sie nicht mit übermäßiger Kraft an der HDMI-Anschlussbuchse. Dadurch kann es zu Funktionsstörungen und Defekten kommen.

3 Richten Sie die Befestigungsschraube, die Kontakte und die Stifte zum Anbringen an der Kamera richtig aus, und setzen Sie die Digital-Kamera ein.

4 Drehen Sie die Befestigungsschraube (B) in Pfeilrichtung, und ziehen Sie sie fest.

- Vergewissern Sie sich während des Gebrauchs, dass die Befestigungsschraube fest angezogen ist.

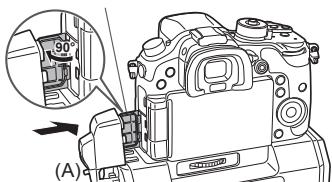

5 Öffnen Sie den Buchsendeckel an der Digital-Kamera, schieben Sie die HDMI-Anschlussbuchse am Gerät zum Anschließen nach innen (in Richtung Kamera), und ziehen Sie die Schraube (A) der HDMI-Anschlussbuchse fest an.

- Öffnen Sie den Buchsendeckel an der Digital-Kamera um 90 Grad, und stecken Sie sie in die HDMI-Anschlussbuchse.

■ Entfernen von der Digital-Kamera

- Vergewissern Sie sich, dass die Stromversorgung nicht an die DC IN-Buchse angeschlossen ist, und dass die Digital-Kamera ausgeschaltet ist. Führen Sie dann die Vorgänge zum Anbringen in umgekehrter Reihenfolge aus (trennen Sie die HDMI-Anschlussbuchse, bevor Sie die Befestigungsschraube (B) drehen). Wenn dieser Vorgang in falscher Reihenfolge vorgenommen wird, könnte dies zu einer Beschädigung führen.

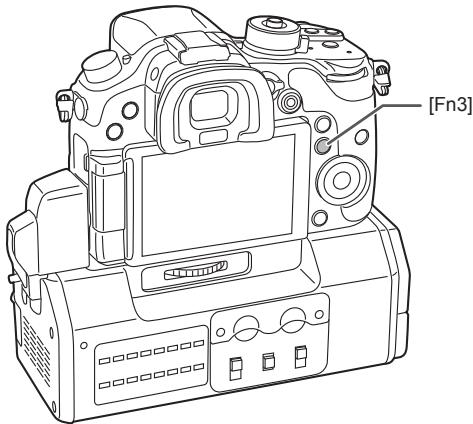

Umschalten der Videoausgabe

Wenn Sie das Gerät an einer Digital-Kamera befestigen und die Kamera in den

Wiedergabemodus setzen, werden Videos und Menüs nicht auf dem Monitor der Kamera angezeigt.

Drücken Sie in solchen Fällen auf die [Fn3]-Taste, um die Videoausgabe auf die Digital-Kamera umzuschalten, wodurch Videos und Menüs auf dem Monitor angezeigt werden.

Drücken Sie erneut auf die [Fn3]-Taste, um die Videoausgabe auf das Gerät umzuschalten.

Zusätzliche Menüs

Wenn das Gerät an einer Digital-Kamera angebracht ist, wird im Display der Digital-Kamera ein zusätzliches Menü angezeigt.

Lesen Sie unbedingt zusammen mit diesem Dokument die Bedienungsanleitung der Digital-Kamera.

- Beim Ausschalten der Digital-Kamera werden die Menüeinstellungen darauf gespeichert.

Video

Video-Interface	Einstellungen für das Video-Interface
Audioeingang ausw.	Wählen Sie die Audiosignale aus, die in die Digital-Kamera eingespeist werden.•[BODY]:Audiosignale des internen Mikrofons der Digital-Kamera oder eines an die Digital-Kamera angeschlossenen externen Mikrofons werden verwendet.•[XLR]:Audiosignale des an die Buchsen AUDIO IN [CH1, CH2] dieses Geräts angeschlossener Ausrüstung werden verwendet.Bei der Auswahl dieser Option, ist die [Obj.-Geräuschunterdr.]-Einstellung fest auf [OFF] eingestellt.
SDI-Remote-Aufnahme	Legen Sie fest, ob die Ausgabesteuerungsinformation zum Aufnahmestart-/stopp an die externe Ausrüstung ausgegeben werden soll, die an die SDI OUT-Buchsen des Geräts angeschlossen ist.•[ON]:Aktiviert diese Funktion.•[OFF]:Deaktiviert diese Funktion.
LED-Helligkeit	Legen Sie die Helligkeit der Pegelanzeige fest.•[HIGH], [LOW]
3G-SDI-Typ	Wählen Sie den Signaltyp, der bei der Ausgabe von 3G-SDI-Signalen verwendet werden soll.•[LEVEL A], [LEVEL B]
Warnung schw. Akku	Wählen Sie die Spannung, bei der die Warnung zur schwacher Batterie (Spannungsabfall) des Gleichstromakkus angezeigt werden soll.•[11V], [12.5V], [13.5V], [15V]Die ☐-Anzeige wird rot und blinkt, bis die Akkuladung erschöpft ist.Tauschen Sie den Akku aus, wenn die Akkuladung niedrig ist und “Video-Interface: Warnung schwacher Akku” angezeigt wird.

Setup

Firmware-Anz.

Zeigt die Firmwareversion des hinzugefügten Geräts an.

Darüber hinaus werden einige Einstellungen der folgenden Menüpunkte eingeschränkt, wenn dieses Gerät an einer Digital-Kamera angebracht ist.

Setup	Video
TV-AnschlussHDMI-Modus (Wdgb.):Bei der Wahl von [AUTO] wird für die Ausgabeauflösung automatisch die für das aufgenommene Format (Auflösung) geeignete Auflösung eingestellt.Bei der Wahl einer anderen Einstellung als [AUTO] werden Zeitcodes nicht in SDI-Ausgaben eingeblendet.3D-Wiedergabe:Fest auf [2D] eingestellt.VIERA Link:Fest auf [OFF] eingestellt.	Ausgabe HDMI-Aufz.4K Herunterkonvertieren:[AUTO] kann nicht ausgewählt werden.

Stromversorgung:

12 V Gleichstrom (11 V bis 17 V), 1,4 A

(12 V Gleichstrom)

(einschließlich Digital-Kamera)

ist die Sicherheitsinformation.

Betriebstemperatur:

0 °C bis 40 °C

Betriebsluftfeuchtigkeit:

10% bis 80% (nicht kondensierend)

Gewicht:

750 g

Abmessungen (B×H×T):

160 mm×64 mm×91 mm

(ausschließlich hervorstehender Teile und

HDMI-Anschlussbuchse)

■ Digitalvideo

Auflösung:

Cinema4K:

4096×2160 [24p]

4K (QFHD):

3840×2160 [29,97p]

3840×2160 [25p]

3840×2160 [24p]

3840×2160 [23,98p]

FHD:

1920×1080 [59,94p] (3G-SDI Level-A/B)

1920×1080 [50p] (3G-SDI Level-A/B)

1920×1080 [59,94i]

1920×1080 [50i]

1920×1080 [24PsF]

Aussteuerungsreserve:

12 dB

■ Eingang / Ausgang

TC IN:

LINE/MIC/+48V (umschaltbar)

LINE: 0 dBu

MIC : -50 dBu

+48V: +48-V-Phantomspeisung wird unterstützt, -50 dBu

SDI OUT:

BNC×4, 0,8 V [p-p], 75 Ω,

Audioausgabe: SDI OUT 1

Eingebettetes Audiosignal: 2-Kanal

Zeitcodeausgabe: SDI OUT 1

Integrierter LTC

HDMI:

HDMI Typ A (VIERA-Link wird nicht unterstützt),

2-Kanal-Audio (linear PCM)

Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte)

Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass verbrauchte elektrische und elektronische Produkte nicht mit gewöhnlichem Haushaltsabfall vermischt werden sollen. Bringen Sie zur ordnungsgemäßen Behandlung, Rückgewinnung und Recycling diese Produkte zu den entsprechenden Sammelstellen, wo sie ohne Gebühren entgegengenommen werden. In einigen Ländern kann es auch möglich sein, diese Produkte beim Kauf eines

entsprechenden neuen Produkts bei Ihrem örtlichen Einzelhändler abzugeben. Die ordnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche schädliche

Auswirkungen auf Mensch und Umgebung, die aus einer unsachgemäßen Handhabung von Abfall entstehen können.

Genauere Informationen zur nächstgelegenen Sammelstelle erhalten Sie bei Ihrer Gemeindeverwaltung.

In Übereinstimmung mit der Landesgesetzgebung können für die unsachgemäße Entsorgung dieser Art von Abfall Strafgebühren erhoben werden.

Für Geschäftskunden in der Europäischen Union

Bitte treten Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie elektrische und elektronische Geräte entsorgen möchten. Er hält weitere Informationen für sie bereit.

Informationen zur Entsorgung in anderen Ländern außerhalb der Europäischen Union

Dieses Symbol ist nur in der Europäischen Union gültig.

Bitte treten Sie mit Ihrer Gemeindeverwaltung oder Ihrem Händler in Kontakt, wenn Sie dieses Produkt entsorgen möchten, und fragen Sie nach einer Entsorgungsmöglichkeit.

AVERTISSEMENT:
