Camedia D540 Zoom - Kamera OLYMPUS - Kostenlose Bedienungsanleitung

Produkttyp	Digitalkamera
Marke	Olympus
Modell	Camedia D540 Zoom
Abmessungen	102 x 55,5 x 36,5 mm (ohne Überstände)
Gewicht	150 g (ohne Batterie und Speicherkarte)
Stromversorgung	1 Lithiumbatterie CR-V3 oder 2 AA-Batterien (R6) Alkaline oder Nickel-Metallhydrid; optionales Netzteil
Max. Auflösung	2048 x 1536 Pixel (3,2 Megapixel effektiv)
Objektiv	3-fach optischer Zoom (5,8-17,4 mm, f2,9-5,0, entspricht 38-114 mm bei 35 mm)
Digitalzoom	Bis zu 10-fach (kombiniert mit optischem Zoom)
Aufnahmemodi	Programm Auto, Porträt, Landschaft+Porträt, Landschaft, Nachtaufnahme, Selbstporträt, Video
Blitz	Automatisch, Rote-Augen, Aufhellblitz, Aus
Selbstauslöser	10 Sekunden
Nahaufnahmemodus	0,2 m bis 0,5 m (W); 0,5 m bis 0,9 m (T)
Speichermedium	xD-Picture Card (16 bis 512 MB)
LCD-Bildschirm	1,8 Zoll TFT-Farbdisplay, 85.000 Pixel
Sucher	Optischer Sucher mit reellem Bild
Anschlüsse	USB (Mini-B), DC-Eingang
Verschlusszeit	1 bis 1/2000 Sek. (bis zu 2 Sek. im Nachtaufnahmemodus)
Messsystem	Digitale ESP-Messung
Bildformate	JPEG (DCF), Exif 2.2, DPOF, PictBridge
Video	QuickTime Motion JPEG (ohne Ton)
Sprachen	Mehrsprachig (im Menü auswählbar)
Datum und Uhrzeit	Einstellbar, bis 2099; interne Pufferung (ca. 3 Tage ohne Batterie)
Pflege	Objektiv mit einem weichen Tuch reinigen; Feuchtigkeit und Stöße vermeiden
Sicherheit	Nur empfohlene Batterien verwenden; Gerät nicht zerlegen
Allgemeine Informationen	Herstellergarantie, CE- und FCC-Konformität

Häufig gestellte Fragen - Camedia D540 Zoom OLYMPUS

Wie lege ich die Batterien in die Kamera ein?

Stellen Sie sicher, dass der Hauptschalter auf AUS steht. Schieben Sie den Deckel des Batteriefachs auf und legen Sie eine CR-V3-Lithiumbatterie oder zwei AA-Alkali- oder Ni-MH-Batterien ein, wobei Sie die angegebene Polarität beachten. Schließen Sie den Deckel durch festes Drücken.

Wie lege ich die Speicherkarte ein?

Stellen Sie den Hauptschalter auf AUS. Öffnen Sie den Deckel des Kartenfachs. Legen Sie eine xD-Picture Card (16-512 MB) in der richtigen Ausrichtung ein, bis sie einrastet. Schließen Sie den Deckel.

Wie stelle ich Datum und Uhrzeit ein?

Schalten Sie die Kamera in den Aufnahmemodus. Drücken Sie OK/Menü, wählen Sie MODUS-MENÜ, dann die Registerkarte EINRICHTUNG. Wählen Sie X (Datum) und stellen Sie die Werte mit den Pfeiltasten ein. Bestätigen Sie mit OK.

Wie verwende ich den Blitz?

Drücken Sie im Aufnahmemodus die Blitz-Taste (⚡), um durch die Modi zu blättern: Automatisch, Rote-Augen, Aufhellblitz, Aus. Drücken Sie den Auslöser halb durch, um zu prüfen, ob der Blitz bereit ist (Symbol leuchtet).

Wie verwende ich den Selbstauslöser?

Drücken Sie die Selbstauslöser-Taste (⏲), um ihn zu aktivieren oder zu deaktivieren. Ein Symbol erscheint auf dem Bildschirm. Die Anzeige blinkt 10 Sekunden lang, dann wird das Foto aufgenommen. Der Selbstauslöser wird nach jeder Aufnahme deaktiviert.

Wie mache ich eine Nahaufnahme?

Drücken Sie die Nahaufnahme-Taste (), um den Modus zu aktivieren. Der Mindestabstand beträgt 20 cm im Weitwinkel und 50 cm im Telebereich. Rahmnen Sie das Motiv ein und machen Sie das Foto.

Wie nehme ich ein Video auf?

Wählen Sie den Video-Modus im virtuellen Einstellrad (drücken Sie OK/Menü und wählen Sie das Kamerasymbol). Drücken Sie den Auslöser, um die Aufnahme zu starten, drücken Sie erneut, um sie zu stoppen. Ton wird nicht aufgezeichnet.

Wie übertrage ich Fotos auf einen Computer?

Schließen Sie die Kamera mit dem mitgelieferten USB-Kabel an den Computer an. Schalten Sie die Kamera in den Wiedergabemodus ein. Unter Windows 98/Me/2000/XP oder Mac OS 9/X wird die Kamera als Wechseldatenträger erkannt. Kopieren Sie die Bilddateien. Für Windows 98 installieren Sie zuerst den USB-Treiber.

Was tun, wenn auf dem Bildschirm 'BATTERY EMPTY' angezeigt wird?

Die Batterien sind leer. Ersetzen Sie sie durch neue Batterien (CR-V3 oder AA). Verwenden Sie vorzugsweise Alkali- oder Ni-MH-Batterien. Mangan-Batterien (Zink-Kohle) sind nicht kompatibel.

Wie lösche ich ein Foto?

Wählen Sie im Wiedergabemodus das Foto mit den Pfeiltasten aus. Drücken Sie OK/Menü, wählen Sie LÖSCHEN und bestätigen Sie mit JA. Geschützte Fotos können auf diese Weise nicht gelöscht werden.

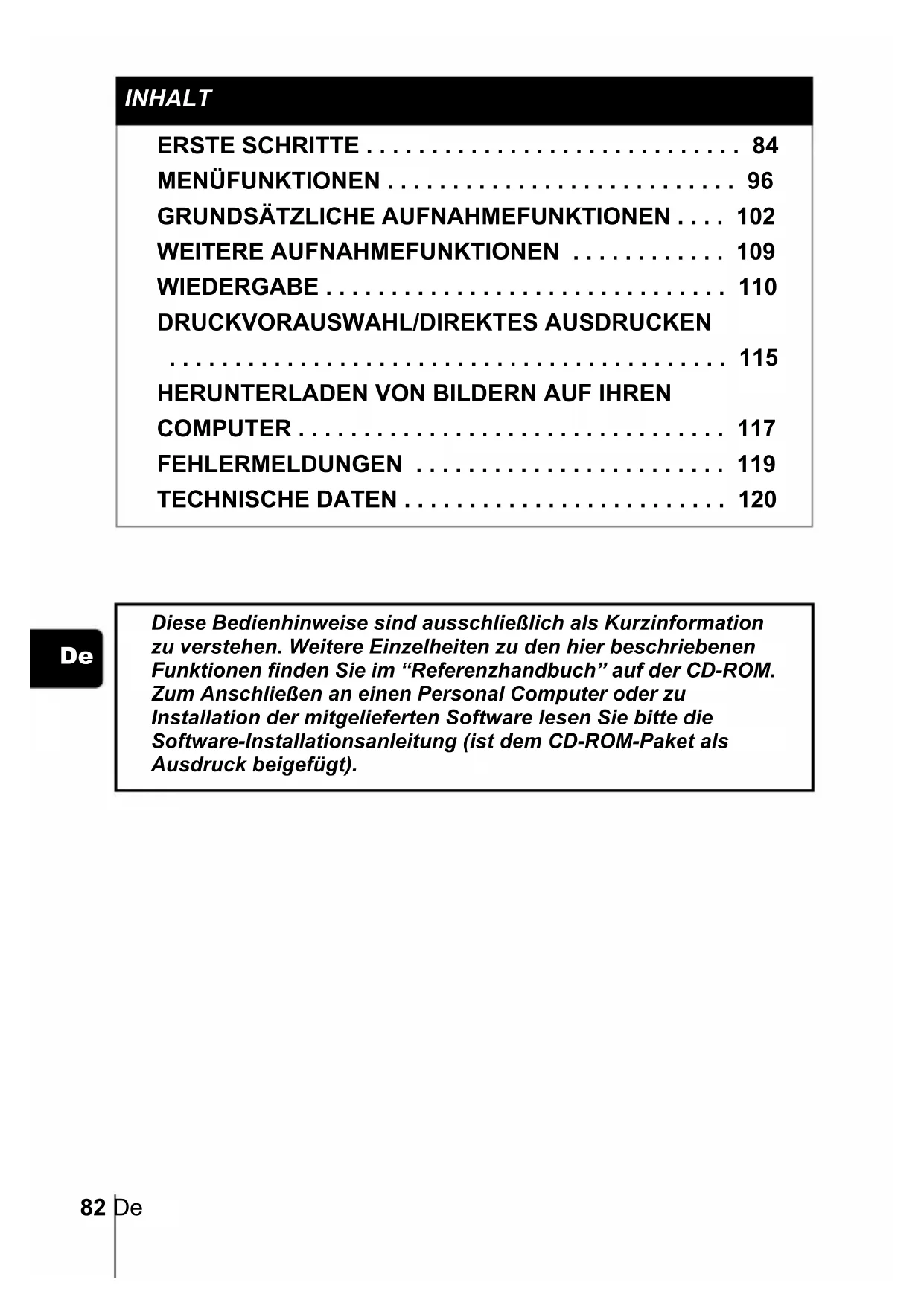

BEDIENUNGSANLEITUNG Camedia D540 Zoom OLYMPUS

( :Molette virtuelle)

WEITERE AUFNAHMEFUNKTIONEN 109

WIEDERGABE 110

DRUCKVORAUSWAHL/DIREKTES AUSDRUCKEN 115

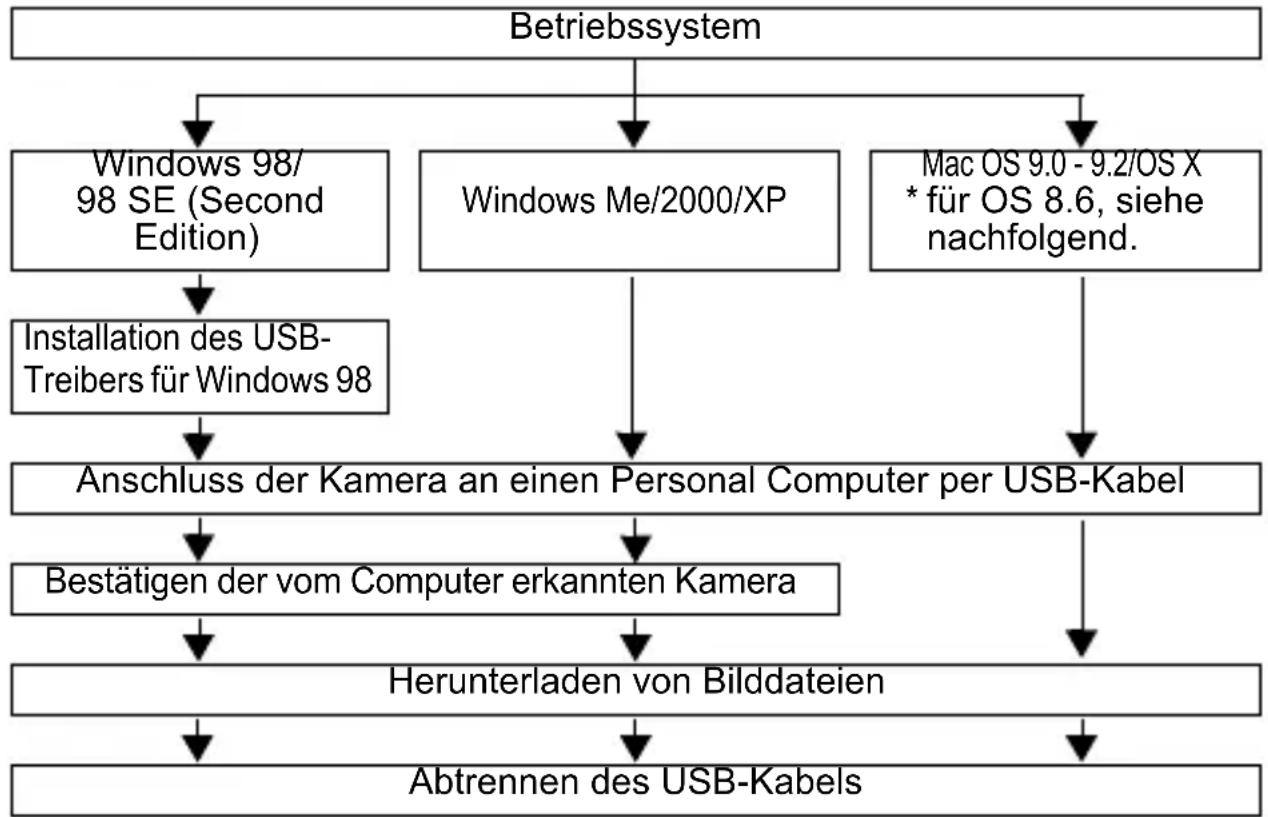

HERUNTERLADEN VON BILDERN AUF IHREN COMPUTER.... 117

FEHLERMELDUNGEN 119

TECHNISCHE DATEN 120

De

Diese Bedienhinweise sind ausschließlich als Kurzinformation zu verstehen. Weitere Einzelheiten zu den hier beschriebenen Funktionen finden Sie im "Referenzhandbuch" auf der CD-ROM. Zum Anschließen an einen Personal Computer oder zu Installation der mitgelieferten Software lesen Sie bitte die Software-Installationsanleitung (ist dem CD-ROM-Paket als Ausdruck beigefügt).

■ Lesen Sie sich dieses Handbuch sorgfältig durch, bevor Sie die Kamera benutzen, um eine ordnungsgemäße Bedienung zu gewährleisten.
■ Wir empfehlen, vor wichtigen Aufnahmen Probeaufnahmen vorzunehmen, um sich mit der Bedienung und den Funktionen der Kamera vertraut zu machen.
Diese Bedienhinweise sind lediglich als einfache Anleitung zu verstehen. Weitere Einzelheiten zu den hier beschriebenen Funktionen finden Sie im Referenzhandbuch auf der CD-ROM.

Für Kunden in Nord- und Südamerika

Für Kunden in den USA

Betriebserlaubnis

Modellnummer : D-540ZOOM/C-310ZOOM/X-100

Markenname : OLYMPUS

Verantwortlicher Hersteller : Olympus America Inc.

Auf Übereinstimmung mit den FCC-Bestimmungen geprüft.

FÜR DEN HEIM- UND BÜROGEBRAUCH

Dieses Gerät erfüllt die Auflagen unter Abschnitt 15 der FCC-Bestimmungen.

Das Betreiben dieses Geräts ist zulässig, wenn die nachfolgend genannten Auflagen erfüllt werden:

(1) Von diesem Gerät dürfen keine schädlichen Störeinstreuungen ausgehen.

(2) Dieses Gerät muss die Einwirkung von Störeinstreuungen zulassen. Dies schließt Störeinstreuungen ein, welche Beeinträchtigungen der Funktionsweise oder Betriebsstörungen verursachen können.

Für Kunden in Kanada

Dieses digitale Gerät der Klasse B erfüllt alle Anforderungen der Vorschriften für Geräte, die Störeinstreuungen verursachen.

Für Kunden in Europa

Das (CE)-Zeichen bestätigt, dass dieses Produkt mit den europäischen Bestimmungen für Sicherheit, Gesundheit, Umweltschutz und Personenschutz übereinstimmt. Mit dem (CE)-Zeichen versehene Kameras sind für den europäischen Markt bestimmt.

Warenzeichen

• IBM ist ein eingetragenes Warenzeichen der International Business Machines Corporation.
• Microsoft und Windows sind eingetragene Warenzeichen der Microsoft Corporation.
  • Macintosh ist ein Warenzeichen der Apple Computer Inc.
• Alle weiteren Firmen- und Produkteigennamen sind eingetragene Warenzeichen/Handelsmarken der jeweiligen Rechteinhaber.
• Die Bilddatenverwaltung dieser Kamera unterstützt die DCF-Norm „Design Rule for Camera File System“ der JEITA (Japan Electronics and Information Technology Industries Association).

ERSTE SCHRITTE

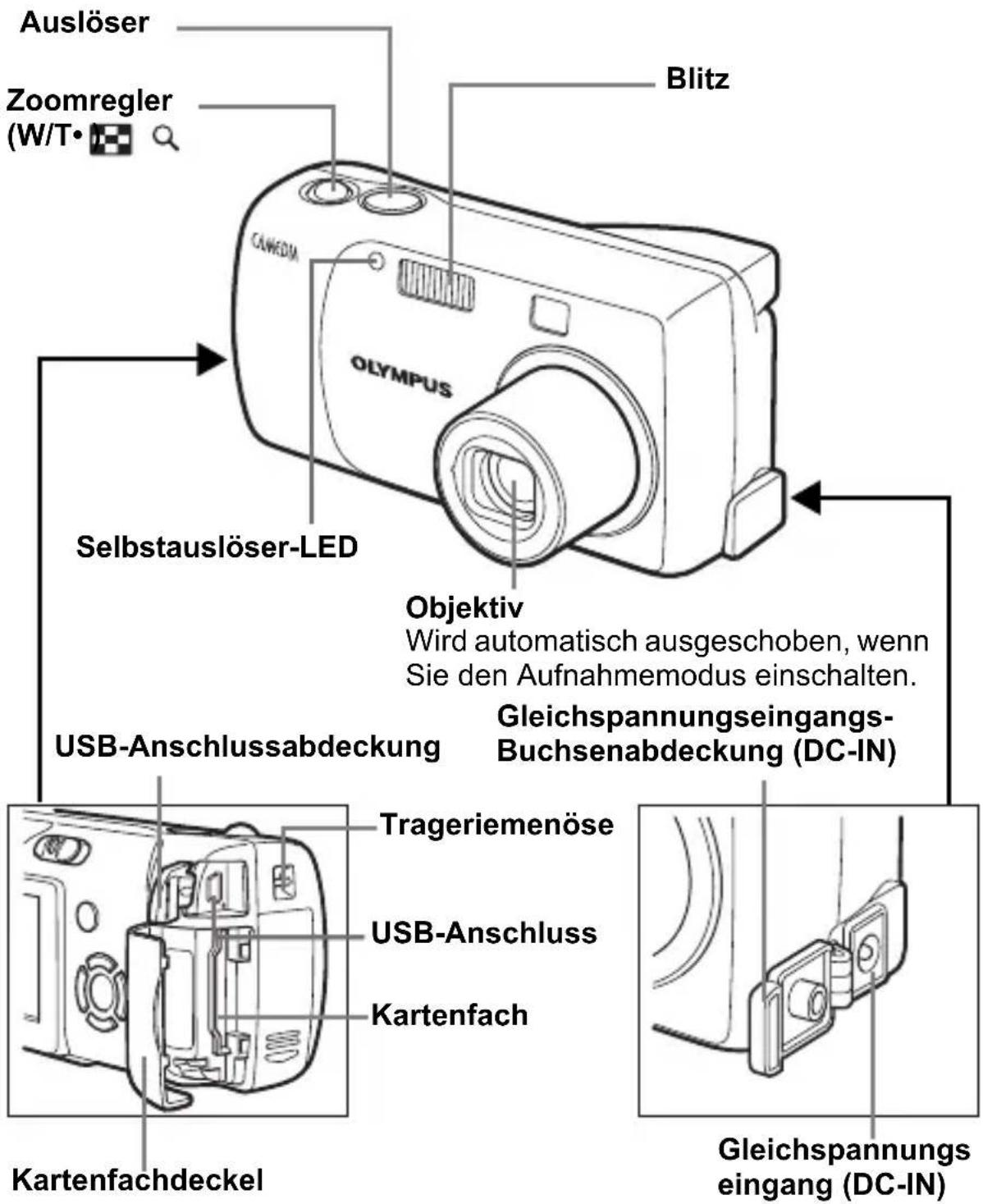

BESCHREIBUNG DER TEILE

Auslöser Zoomregler (W/T· OLYMPUS ClwEDA Blitz Selbstauslöser-LED Objektiv Wird automatisch ausgeschoben, wenn Sie den Aufnahmemodus einschalten. USB-Anschlussabdeckung Gleichspannungseingangs- Buchsenabdeckung (DC-IN) Trageriemenöse USB-Anschluss Kartenfach Gleichspannungs eingang (DC-IN) Kartenfachdeckel

Pfeiltasten

Die Pfeiltasten haben haben verschiedene Funktionen. Sie können u.a. auch als Richtungstasten verwendet werden. 📇 und 🌐 zeigen an, welche Taste gedrückt werden muss, um eine bestimmte Funktion zu wählen.

Taste für Nahaufnahmen ( ) Blitzmodustaste ( ) OK/Menü-Taste ( ) Selbstauslöser-Taste ( )

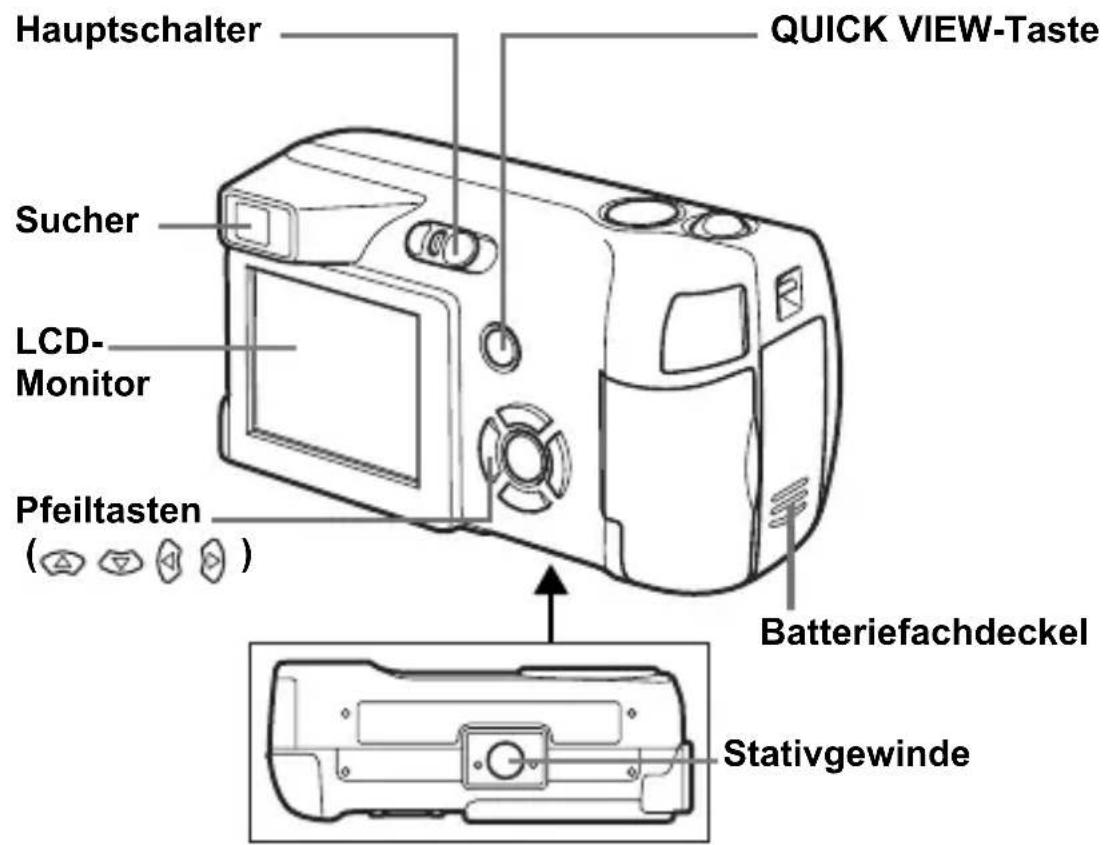

Hauptschalter QUICK VIEW-Taste Sucher LCD- Monitor Pfeiltasten ( ) Batteriefachdeckel Stativgewinde

Hauptschalter Sperrtaste OFF Wiedergabemodus Aufnahmemodus

LCD-MONITOR-ANZEIGEN

Aufnahmemodus

1 2 3 4 5 6 7 8 9 10 +2.0 [ ] 11 12 13 14 15

Einzelbild

1 2 5 6 8 9 HQ 0:36 11 12 13 15

Movie

	Funktionen Anzeigen
1	Aufnahmemodus , , , ,	[7008] [5D04] [TSXH]
2	Batterieladezustand ,	[TT68]
3	Grüne Sucher-LED	[8K0A]
4	BlitzbereitschaftVerwacklungs-Warnanzeige/Blitzaufladung	(leuchtet) (blinkt)
5	Nahaufnahmemodus ,
6	Blitzmodus , ,	[DDN] [DW2T]
7	Serienaufnahmemodus ,	[SSN4] [TT30]
8	Selbstauslöser	[SSN3]
9	Speichermodus SHQ, HQ, SQ1, SQ2
10	Bildauflösung	2048×1536, 1600×1200, 640×480, usw.
11	Belichtungskorrektur	-2.0, -1.5, -1.0, -0.5, +0.5, +1.0, +1.5, +2.0
12	Weißabgleich , , , ,	[OVA]
13	AF-Markierung [ ]
14	Speichersegmente , , ,	[SSN4] [DYM2] [DWX2] [VCS2]
15	Anzahl der speicherbaren Einzelbilder Aufnahmerestzeit	1500:36

Wiedergabemodus

Bei den nachfolgenden Anzeigedarstellung wurde die Informationsanzeige ON gewählt.

1 2 1:10 SIZE: 2048x1536 0.0 3 4 5 6 7 8 9 10.02.10 / [2:20] FILE: 100-0018

Einzelbild Movie

2 SIZE: 324x249 3 4 5 7 8 9 00:00/00.15

	Funktionen Anzeigen
1	Druckvorauswahl,Anzahl der Ausdrucke	× 10
2	Batterieladezustand ,
3	Schreibschutz
4	Speichermodus SHQ, HQ, SQ1, SQ2
5	Bildauflösung	2048×1536, 1600×1200, 640×480, usw.
6	Belichtungskorrektur	-2.0, -1.5, -1.0, -0.5, +0.5, +1.0, +1.5, +2.0
7	Weißabgleich WB AUTO,	,
8	Datum und Zeit '04.02.10 12:30
9	Dateinummer (Einzelbild),BildanzahlBetriebszeit/Gesamtaufnahmezeit (Movie)	100-0016,1600:00/00:15
10	Movie

Die Speichersegmentanzeige leuchtet, wenn Sie ein Einzelbild erstellen. Während die Speichersegmente leuchten, wird die Aufnahme auf die Karte gespeichert. Die Speichersegmentanzeige ändert sich wie nachfolgend gezeigt je nach Aufnahmestatus.

Bei der Movie-Aufnahme erscheint diese Anzeige nicht.

* Die Speichermaßanzeige kann je nach ausgewähltem Aufnahmemodus nicht angezeigt werden.

Batterieladezustand

De

Ist die verbleibende Batterieleistung gering, verändert sich die Batteriezustandsanzeige wie folgt, während die Kamera eingeschaltet ist.
wird angezeigt.]
    D["Verbleibende Batterieleistung:<br>hoch."] --> E["Verbleibende Batterieleistung: niedrig.<br>Neue Batterien vorbereiten."]
    E --> F["Verbleibende Batterieleistung: erschöpft.<br>Neue Batterien einlegen."]

ANBRINGEN DES TRAGERIEMENS

1 Führen Sie das kurze Ende des Trageriemens durch die Öse.
2 Den Trageriemen durch die Schlaufe führen, die bereits durch die Öse gefädelt wurde.
3 Ziehen Sie den Riemen straff und achten Sie darauf, dass er sicher befestigt ist und sich nicht lösen kann.

Trageriemenöse

EINLEGEN DER BATTERIEN

1 Achten Sie stets darauf, dass der Hauptschalter auf OFF steht.

Hauptschalter

OFF

De

2 Schieben Sie den Batteriefachdeckel in

Richtung Ⓐ

• Der Batteriefachdeckel ist entriegelt und wird in Richtung geöffnet.

• Zum Bewegen des Batteriefachdeckels die Fingerkuppe verwenden.

Verwenden Sie nicht Ihren

Fingernagel, da es dadurch zu Verletzungen kommen kann.

B A Batteriefachdeckel

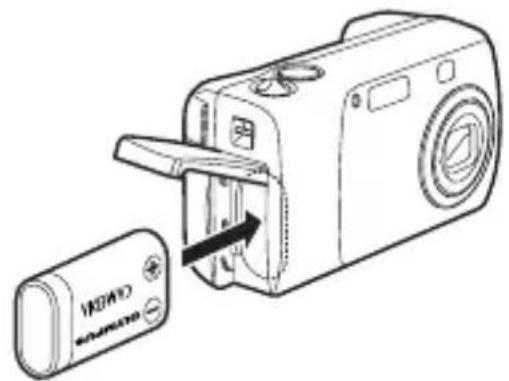

3 Legen Sie die Batterien wie in der Abbildung gezeigt mit der richtigen Polarität ein.

Eine Markierung im Innern des Batteriefachs zeigt die richtige Einlegerichtung der AA Batterien an.

Bei Verwendung von AA (R6)-Batterien

Bei Verwendung einer CR-V3 Lithium-Blockbatterie

Markierung für die Einlegerichtung der Batterien LR6x2 or CR-V3x1

Eine Markierung auf der Unterseite der Kamera zeigt die richtige Einlegerichtung der AA Batterien an.

Wenn Sie CR-V3 Lithium-Blockbatterien benutzen, legen Sie sie in der Richtung ein, wie in der Abbildung gezeigt.

De

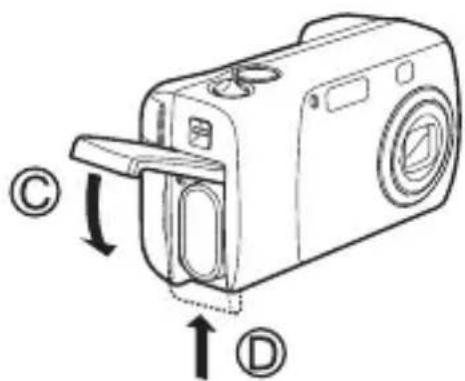

4 Zum Schließen des Batteriefachdeckels drücken Sie ihn nach unten und schieben ihn wie gezeigt in Richtung D.

- Wenden Sie keine Gewalt an, wenn der Batteriefachdeckel sich nicht richtig schließen lässt. Drücken Sie die Markierung bei

geschlossenem Batteriefachdeckel fest nach unten, und schieben Sie ihn in die von angezeigte Richtung.

• CR-V3 Lithium-Blockbatterien lassen sich nicht wiederaufladen.
• Ziehen Sie die Schutzfolie einer CR-V3 Lithium-Blockbatterie nicht ab.
• Zinkkohle (Mangan)-Batterien dürfen nicht verwendet werden.

EINLEGEN EINER KARTE

Die Bezeichnung „Karte“ bezieht sich in diesem Handbuch auf das Fabrikat xD-Picture Card. Die Kamera verwendet die Karte, um darauf Bilder abzuspeichern.

1 Achten Sie stets darauf, dass der Hauptschalter auf OFF steht.

Hauptschalter

OFF

2 Die Kartenfachabdeckung öffnen.

3 Führen Sie die Karte richtig herum in das Kartenfach ein, wie in der Abbildung gezeigt.

• Halten Sie die Karte dabei gerade.
  • Die Karte stoppt mit einem Klicken, wenn sie vollständig eingeführt ist.
• Wenn Sie die Karte falsch herum oder schräg einführen, kann sich diese verkanten, oder der Kontaktbereich der Karte wird dadurch beschädigt.
• Wenn die Karte nicht vollständig eingeschoben ist, können keine Daten auf die Karte gespeichert werden.

4 Schließen Sie den Kartenfachdeckel.

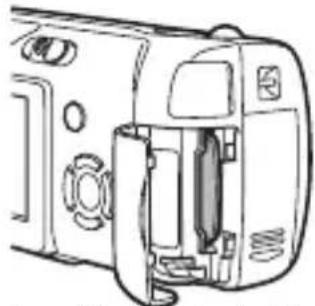

Die Karte entfernen

Kerbe Kontaktbereich

Eine korrekt eingelegte Karte

Achten Sie stets darauf, dass der Hauptschalter bei OFF steht.

- Drücken Sie die Karte zum Entriegeln vorsichtig nach innen und lassen Sie diese anschließend langsam herausgleiten. Die Karte wird dabei ein kleines Stück aus dem Einschubfach ausgeschoben und bleibt danach stehen. Halten Sie die Karte gerade und ziehen Sie sie heraus.

Hinweis

Wenn Sie Ihren Finger zu schnell von der Karte lösen, nachdem Sie diese vollständig nach innen gedrückt haben, kann es passieren, dass die Karte unvermittelt aus dem Einschub ausgeworfen wird.

EIN- UND AUSSCHALTEN DER KAMERA

Wenn Sie Bilder aufnehmen (Aufnahmemodus)

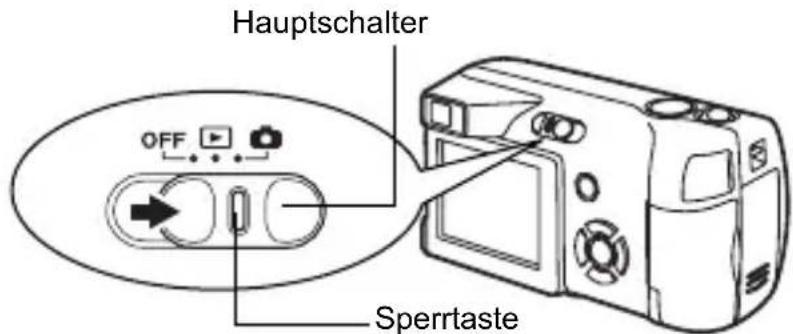

Einschalten: Schieben Sie den Hauptschalter auf, während Sie die Sperrtaste gedrückt halten.

Die Kamera wird im Aufnahmemodus eingeschaltet. Das Objektiv wird ausgeschoben, und das Motiv erscheint auf dem LCD-Monitor.

Hauptschalter OFF Sperrtaste

Ausschalten: Schieben Sie den Hauptschalter auf OFF.

Die Kamera schaltet sich ab. (Der LCD-Monitor wird ebenfalls ausgeschaltet.)

Hauptschalter

uptschafter OFF

- Auch wenn der Monitor ausgeschaltet ist wird Batterieleistung verbraucht, außer wenn der Hauptschalter auf OFF gestellt ist.

Einschalten: Schieben Sie den Hauptschalter auf.

Die Kamera wird im Wiedergabemodus eingeschaltet. Der LCD-Monitor schaltet sich ein und zeigt die zuletzt erstellte Aufnahme. Falls bis jetzt keine Aufnahmen gemacht wurden, oder die xD-Picture Card leer ist, erscheint die Anzeige „NO PICTURE“ auf dem LCD-Monitor.

Hauptschalter

OFF

Ausschalten: Schieben Sie den Hauptschalter auf OFF.

Der LCD-Monitor und die Kamera schalten sich ab.

Hauptschalter

OFF

- Auch wenn der Monitor ausgeschaltet ist wird Batterieleistung verbraucht, außer wenn der Hauptschalter auf OFF gestellt ist.

AUSWÄHLEN EINER SPRACHE

1 Schieben Sie den Hauptschalter auf während Sie die Sperrtaste gedrückt halten.

• Die Kamera wird im Aufnahmemodus eingeschaltet.
- Das Objektiv wird ausgeschoben, und der LCD-Monitor schaltet sich ein.

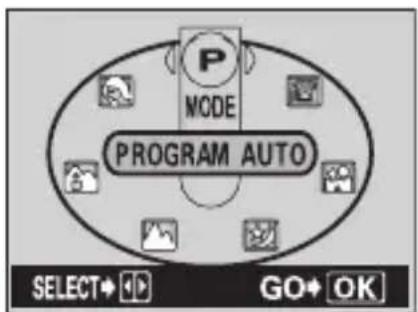

2 Drücken Sie.

• Das Hauptmenü wird angezeigt.

3 Drücken Sie auf den Pfeiltasten und wählen Sie MODE MENU.
4 Drücken Sie und wählen Sie den Menüanzeiger SETUP. Drücken Sie anschließend
5 Drücken Sie und wählen Sie. Drücken Sie anschließend.

- Der grüne Begrenzungsrahmen bewegt sich zur gewählten Funktion.

6 Drücken Sie und wählen Sie die gewünschte Sprache. Drücken Sie anschließend
7 Drücken Sie erneut, um das Menü zu schließen.
8 Schieben Sie den Hauptschalter auf OFF.

EINSTELLEN VON DATUM UND ZEIT

1 Schieben Sie den Hauptschalter auf während Sie die Sperrtaste gedrückt halten.

• Die Kamera wird im Aufnahmemodus eingeschaltet.
- Das Objektiv wird ausgeschoben, und der LCD-Monitor schaltet sich ein.

2 Drücken Sie . OK

• Das Hauptmenü wird angezeigt.

3 Drücken Sie auf die Pfeiltaste und wählen Sie MODE MENU.

4 Drücken Sie und wählen Sie den Menüanzeiger SETUP. Drücken Sie anschließend

5 Drücken Sie und wählen Sie. Drücken Sie anschließend.

- Der grüne Begrenzungsrahmen bewegt sich zur gewählten Funktion.

6 Drücken Sie und wählen Sie eines der nachfolgenden Datumsformate: Y-M-D (Jahr/Monat/Tag), M-D-Y (Monat/Tag/Jahr), D-M-Y (Tag/Monat/Jahr). Drücken Sie anschließend

• Wechseln Sie auf die Einstellung der Jahreszahl.
• In diesem Anwendungsbeispiel wird das Datumsformat Y-M-D verwendet.

7 Drücken Sie zum Einstellen des Jahres und anschließend zum zur Einstellung des Monats zu gelangen.

• Drücken Sie zum zur vorherigen Einstellung zurückzugelangen.
  • Die ersten beiden Ziffern der Jahreszahl lassen sich nicht ändern.

8 Wiederholen Sie diese Bedienungsschritte, bis Datum und Zeit vollständig eingestellt sind.

- Die Kamera zeigt die Zeit nur im 24-Stundensystem an („2 Uhr nachmittags“ entspricht also „14:00“).

9 Drücken Sie . OK

- Zur sekundengenauen Zeitmessung zur vollen Minute (00 Sekunden) drücken. Die Zeitmessung wird beim Drücken dieser Taste aktiviert.

10 Schieben Sie den Hauptschalter auf OFF.

Hinweis

• Die Einstellungen für Datum und Zeit werden auf ihre jeweilige Grundeinstellung zurückgestellt, wenn in der Kamera für etwa 3 Tage keine Batterien eingelegt sind.

MENÜFUNKTIONEN

DIE VERSCHIEDENEN MENÜS

Wenn Sie die Kamera einschalten und drücken, erscheint das Hauptmenü auf dem LCD-Monitor. Die Funktionen der Kamera werden über diese Menüs eingestellt. Dieses Kapitel erklärt Ihnen anhand von Screenshots, wie diese Menüs funktionieren.

Verwenden der Menüs

1 Drücken Sie um das Hauptmenü anzuzeigen. Drücken Sie.
2 Drücken Sie um einen Menüanzeiger auszuwählen und anschließend.
3 Drücken Sie und wählen Sie die gewünschte Funktion. Drücken Sie anschließend
4 Drücken Sie, um eine Einstellung auszuwählen. Drücken Sie um die Einstellung zu übernehmen. Drücken Sie erneut, um das Menü zu schließen und zum Aufnahmestatus zurückzukehren.

Aufnahmemodus

WB

Zur Wahl des passenden Weißabgleichs entsprechend der Lichtquelle.

Zum Einstellen von Bildqualität und Bildauflösung.

Einzelbild : SHQ, HQ, SQ1, SQ2

Movie : HQ, SQ

MONITOR OFF [MONITOR AUS] (MONITOR ON [MONITOR EIN])

Legt fest, ob der LCD-Monitor beim Einschalten der Kamera ebenfalls angeht oder nicht. Wenn der LCD-Monitor ausgeschaltet ist, wird beim Einschalten der Kamera MONITOR ON im Hauptmenü angezeigt.

De

Zeigt jedes gespeicherte Bild nacheinander an (Diashow). Wird angezeigt, wenn die Kamera Einzelbilder wiedergibt.

MOVIE PLAYBACK [FILM-WIEDERG.]

Spielt ein Movie ab. Wird angezeigt, wenn ein Movie ausgesucht wird.

INFO

Zeigt alle Aufnahmeinformationen auf dem LCD-Monitor an.

ERASE [BILD LÖSCHEN]

Löscht das ausgewählte Einzelbild oder Movie.

Das MODE MENU verfügt über 3 Menüanzeiger. Drücken Sie um einen Menüanzeiger auszuwählen und die zugehörigen Menüfunktionen anzuzeigen.

Diese Bedienhinweise sind ausschließlich als Kurzinformation zu verstehen. Weitere Einzelheiten zu den hier beschriebenen Funktionen finden Sie im "Referenzhandbuch" auf der CD-ROM.

Aufnahmemodus

Menüanzeiger CAMERA [KAMERA] Menüanzeiger CARD [KARTE] Menüanzeiger SETUP [EINR]

Menüanzeiger CAMERA [KAMERA]
	Reguliert die Bildhelligkeit (Belichtungskorrektur).
DIGITAL ZOOM [DIGITALZOOM]	Ermöglicht Zoomaufnahmen mit höherer Vergrößerung als beim maximalen optischen Zoom.
	Ermöglicht Aufnahmen mit einem Abstand von bis zu 2 cm vom Motiv.
DRIVE	Wählt den Aufnahmemodus zwischen (Einzelbildaufnahme) und (Serienaufnahme).
PANORAMA	Bei der Verwendung von Olympus CAMEDIA-Karten können Panoramaaufnahmen angefertigt werden.

Menüanzeiger CARD [KARTE]
CARD SETUP [KARTE EINRICHTEN]	Formatiert eine Karte.
Menüanzeiger SETUP [EINR]
ALL RESET [ALLES ZURÜCKSETZEN]	Legt fest, ob die jeweils aktuellen Einstellung nach dem Ausschalten der Kamera beibehalten werden oder nicht.
	Verändert die Sprache der Bildschirmmenütexte.
REC VIEW [AUFNAHME ANSICHT]	Legt fest, ob Aufnahmen beim Speichern auf dem LCD-Monitor angezeigt werden.
FILE NAME [DATEINAME]	Ermöglicht eine veränderte Zuweisung von Dateinamen.
PIXEL MAPPING [PIXEL KORREKTUR]	Überprüft den CCD-Chip und die Bildverarbeitungsfunktionen der Kamera auf eventuelle Fehler.
	Zur LCD-Monitor-Helligkeitseinstellung.
	Zur Einstellung von Datum und Zeit.

Menüanzeiger PLAY [W.GAB] Menüanzeiger EDIT [BEARB.] Menüanzeiger CARD [KARTE] Menüanzeiger SETUP [EINR]

Menüanzeiger PLAY [W.GAB]
	Schützt Aufnahmen vor versehentlichem Löschen.
	Dreht die Aufnahmen um 90 Grad nach rechts oder links.
	Speichert Druckvorauswahldaten auf die Karte.

Menüanzeiger EDIT [BEARB.]
	Verringert die Dateigröße und speichert das veränderte Bild als neue Datei.
INDEX Erzeugt einen	Index mit 9 Bildern für ein Movie.

Menüanzeiger CARD [KARTE]
CARD SETUP [KARTE EINRICHTEN]	Löscht alle auf der Karte gespeicherten Daten. (ALL ERASE, FORMAT)

Menüanzeiger SETUP [EINR]
ALL RESET [ALLES ZURÜCKSETZEN]	Legt fest, ob die jeweils aktuellen Einstellungen nach dem Ausschalten der Kamera beibehalten werden oder nicht.
	Verändert die Sprache der Bildschirmmenütexte.
	Zur LCD-Monitor-Helligkeitseinstellung.
	Zur Einstellung von Datum und Zeit.
	Zur Wahl der Bildanzahl bei der Indexwiedergabe.

GRUNDSÄTZLICHE AUFNAHMEFUNKTIONEN

Aufnahmemodus

Diese Kamera ermöglicht Ihnen, Einzelbilder aufzunehmen und Movie-Aufnahmen aufzuzeichnen. Je nach Aufnahmesituation und dem Effekt, den Sie erzielen möchten, stehen Ihnen bei dieser Kamera 7 verschiedene Aufnahmearten zur Verfügung.

Die Werkseinstellung des Aufnahmemodus ist PROGRAM AUTO. Bei normalen Aufnahmen, die keine besonderen Einstellungen oder Effekte erfordern, müssen diese Schritte nicht befolgt werden.

1 Schieben Sie den Hauptschalter auf, während Sie die Sperrtaste gedrückt halten.

• Die Kamera wird im Aufnahmemodus eingeschaltet.
- Das Objektiv wird ausgeschoben, und der LCD-Monitor schaltet sich ein.

2 Drücken Sie ( ) .

• Die Anzeige zum Auswählen des Aufnahmemodus (Virtuelles Einstellrad) wird angezeigt.

Menü des virtuellen Einstellrads

3 Wählen Sie entsprechend dem von Ihnen bevorzugten Aufnahmeverfahren eine der folgenden Aufnahmemodi aus.

- Drücken Sie und wählen Sie den Modus aus.

4 Drücken Sie . OK

- Der Aufnahmemodus ist eingestellt, und das Menü des virtuellen Einstellrads wird geschlossen. Auch wenn Sie die Taste nicht drücken, bleibt der Modus eingestellt und das Menü wird geschlossen.

P PROGRAM AUTO (werkseitig voreingestellt)

Zur Verwendung bei normalen Aufnahmen. Die Kamera nimmt automatisch die Einstellungen vor, durch die eine natürliche Farbbalance erzielt wird. Andere Funktionen wie beispielsweise der Blitzmodus oder die Messmethode lassen sich hingegen manuell anpassen.

(Porträt)

Mit diesem Modus können Sie Porträtaufnahmen anfertigen. Die Kamera wählt hierfür automatisch die optimalen Aufnahmeeinstellungen.

(Landschaft + Porträt)

Dieser Modus eignet sich zum gleichzeitigen Aufnehmen von Motiv und Landschaften. Die Kamera wählt hierfür automatisch die optimalen Aufnahmebedingungen.

(Landschaft)

Dieser Modus eignet sich zum Fotografieren von Landschaften und anderen Außenmotiven. Die Kamera wählt hierfür automatisch die optimalen Aufnahmeeinstellungen.

(Nachtaufnahme)

Dieser Modus eignet sich zum Erstellen von Bildern am Abend oder bei Nacht. Dabei verwendet die Kamera eine niedrigere Verschlusszeit als sonst. Wenn Sie normalerweise eine Straße bei Nacht fotografieren, kann es sein, dass Sie aufgrund der fehlenden Helligkeit nur ein dunkles Bild mit ein paar hellen Flecken erzielen. In diesem Modus wird jedoch das tatsächliche Aussehen der Straße abgebildet. Die Kamera wählt hierfür automatisch die optimalen Aufnahmeeinstellungen. Mit dem Blitz können Sie sowohl das Motiv als auch den Hintergrund gleichzeitig aufnehmen.

(Selbstporträt)

Die fotografierende Person kann sich bei von Hand gehaltener Kamera selber aufnehmen. Richten Sie die Kamera auf sich, damit sie sich auf Sie scharfstellen kann. Die Kamera wählt hierfür automatisch die optimalen Aufnahmeeinstellungen. Der Zoom wird dabei fest auf die Weitwinkelposition eingestellt und lässt sich nicht verändern.

(Movie)

Dieser Modus ermöglicht Ihnen die Aufnahme von Filmsequenzen. Auch wenn sich Ihr Motiv bewegt, behält die Kamera die richtige Schärfe und Belichtungsstärke bei. Sie konnen keine Movies mit Ton aufnehmen.

EINZELBILDMODUS

Für Einzelbildaufnahmen können Sie entweder den Sucher oder den LCD-Monitor verwenden. Beide Methoden sind einfach, denn Sie müssen dabei lediglich auf den Auslöser drücken.

1 Schieben Sie den Hauptschalter auf, während Sie die Sperrtaste gedrückt halten.

• Die Kamera wird im Aufnahmemodus eingeschaltet.
- Das Objektiv wird ausgeschoben, und der LCD-Monitor schaltet sich ein.

2 Wählen Sie die gewünschte Bildkomposition, während Sie Ihr Motiv auf dem LCD-Monitor betrachten.

• Sie können Aufnahmen mithilfe des Suchers erstellen, wenn der Monitor ausgeschaltet ist.
• Wenn der Monitor ausgeschaltet ist, werden die grüne LED und das Zeichen nicht angezeigt.

3 Den Auslöser ruckfrei halb nach unten drücken, damit die Schärfe eingestellt wird.

• Schärfe und Belichtungsstärke sind gespeichert, die grüne LED leuchtet dauerhaft. (Schärfespeiche)
• Wenn der Blitz auslösebereit ist, leuchtet das Zeichen.

4 Drücken Sie den Auslöser aus der halb gedrückten Position vollständig nach unten.

• Die Kamera erstellt die Aufnahme.
- Die Fortschrittsanzeige (BUSY) wird angezeigt, während die Aufnahme auf der Karte gespeichert wird. Die nächste Aufnahme ist möglich, wenn die Anzeige erlischt.

WENN DIE RICHTIGE BILDSCHÄRFE NICHT ERZIELT WERDEN KANN (SCHÄRFESPEICHER)

Wenn die richtige Bildschärfe des Motivs, das Sie aufnehmen wollen, nicht erzielt wird, konnen Sie die Kamera auf einen anderen Punkt richten, der ungefähr genauso weit entfernt ist (Schärfespeicher) und die Aufnahme wie nachfolgend beschrieben erstellen.

1 Schieben Sie den Hauptschalter auf, während Sie die Sperrtaste gedrückt halten.

• Die Kamera wird im Aufnahmemodus eingeschaltet.
- Das Objektiv wird ausgeschoben, und der LCD-Monitor schaltet sich ein.

2 Richten Sie die AF-Markierung auf das Motiv, das Sie scharfstellen möchten.

- Wenn Sie ein Motiv aufnehmen möchten, das sich schwer scharfstellen lässt oder das sich schnell bewegt, richten Sie die Kamera auf ein Motiv, das genauso weit von der Kamera entfernt ist.

P [ ] H0:2048×158630 AF-Markierung

3 Drücken Sie den Auslöser halb nach unten, bis die grüne Sucher-LED leuchtet.

• Schärfe und Belichtungsstärke sind gespeichert, die grüne LED leuchtet dauerhaft.
• Wenn die grüne LED blinkt, sind Schärfe und Belichtungsstärke nicht gespeichert. Lassen Sie den Auslöser los, richten Sie die Kamera noch einmal auf Ihr Motiv und drücken Sie den Auslöser erneut halb nach unten.

4 Richten Sie die Kamera nun bei halb gedrücktem Auslöser wieder auf das gewünschte Motiv aus.

5 Den Auslöser vollständig nach unten drücken.

Mit dieser Kamera können Sie sowohl Einzelbilder als auch kurze Filmsequenzen aufzeichnen. Sie können aufgenommene Movies mit der Kamera wiedergeben. Ton kann nicht aufgenommen werden.

1 Schieben Sie den Hauptschalter auf, während Sie die Sperrtaste gedrückt halten.

• Die Kamera wird im Aufnahmemodus eingeschaltet.
- Das Objektiv wird ausgeschoben, und der LCD-Monitor schaltet sich ein.

2 Drücken Sie Ⓤ (○), um das virtuelle Einstellrad anzuzeigen.

3 Drücken Sie und wählen Sie. Drücken Sie anschließend.

• Der Movie-Aufnahmemodus wird eingestellt, und die Kamera kehrt in den Aufnahmemodus zurück.
• Auf dem LCD-Monitor werden das Symbol und die Aufnahmerestzeit der derzeit gewählten Karte angezeigt.

4 Wählen Sie die gewünschte Bildkomposition, während Sie Ihr Motiv auf dem LCD-Monitor betrachten.

5 Den Auslöser halb nach unten drücken.

6 Drücken Sie den Auslöser vollständig nach unten, um die Aufnahme zu starten.

• Während der Movie-Aufnahme stellt die Kamera automatisch die Schärfe und Belichtungsstärke für das sich bewegende Motiv ein.
• Bei der Movie-Aufnahme leuchtet das Symbol rot.

7 Drücken Sie den Auslöser erneut vollständig nach unten, um die Aufnahme zu beenden.

- Wenn die Aufnahmerestzeit verstrichen ist, stoppt die Aufnahme automatisch.

Hinweis

• Während der Movie-Aufnahme sind Blitz und Super-Nahaufnahmemodus nicht verfügbar.
• Das Abspeichern von Movies dauert länger als bei Einzelbildern.
  • Die maximale Aufnahmezeit variiert abhängig von den Bedingungen wie z. B. dem Speichermodus.

EINZOOMEN EINES MOTIVS (OPTISCHER OOM)

Mit dem optischen Zoom sind Telezoom- und Weitwinkelzoom-Aufnahmen bei 3facher Vergrößerung möglich (entspricht 38 mm - 114 mm bei einer 35-mm-Kamera). Durch die Kombination des optischen mit dem digitalen Zoom können Sie eine Zoom-Vergrößerung erzielen, die maximal einer ungefähr 10fachen Vergrößerung entspricht.

1 Schieben Sie den Hauptschalter auf, während Sie die Sperrtaste gedrückt halten.

• Die Kamera wird im Aufnahmemodus eingeschaltet.
- Das Objektiv wird ausgeschoben, und der LCD-Monitor schaltet sich ein.

2 Drücken/ziehen Sie den Zoomregler, während Sie das Motiv auf dem LCD-Monitor betrachten.

3 Aufnahme erstellen.

Hinweis

- Bei Verwendung des Digitalzooms kann das Bild grobkörnig wirken.

BLITZPROGRAMMWAHL

De

1 Schieben Sie den Hauptschalter auf □vährend Sie die Sperrtaste gedrückt halten.

• Die Kamera wird im Aufnahmemodus eingeschaltet.
- Das Objektiv wird ausgeschoben, und der LCD-Monitor schaltet sich ein.

2 Drücken Sie

• Die aktuell gewählte Blitzeinstellung wird angezeigt.

3 Drücken Sie (1), um den Blitzmodus auf die gewünschte Einstellung zu ändern.

- Jedes Mal, wenn Sie drücken, ändert sich der Blitzmodus in folgender Reihenfolge:

„Automatische Blitzabgabe“ – „ Blitz mit Rote-Augen-Effekt-Reduzierung“ – „ Aufhellblitz“ – „ Abgeschalteter Blitz“.

4 Drücken Sie den Auslöser halb nach unten.

- Wenn der Blitz auslösebereit ist, leuchtet das Zeichen weiter.

5 Drücken Sie den Auslöser vollständig nach unten, um die Aufnahme zu tätigen.

Automatische Blitzabgabe (Keine Anzeige)

Bei niedriger Umgebungshelligkeit oder starkem Gegenlicht löst der Blitz automatisch aus.

Blitz mit Rote-Augen-Effekt-Reduzierung ( )

Der Blitz mit Rote-Augen-Effekt-Reduzierung mindert dieses Phänomen, indem er vor dem eigentlichen Blitz mehrere Vorblitze aussendet.

Aufhellblitz ( )

Der Blitz wird unabhängig von der aktuellen Umgebungslichtsituation ausgelöst.

Abgeschalteter Blitz (14)

Die Blitzabgabe unterbleibt auch bei unzureichender Umgebungshelligkeit.

DEN SELBSTAUSLÖSER VERWENDEN

Mit dieser Funktion können Sie Bilder unter Verwendung des Selbstauslösers erstellen. Befestigen Sie die Kamera im Selbstauslösermodus sicher auf einem Stativ, oder stellen Sie sie auf eine ebene Fläche.

1 Stellen Sie den Hauptschalter auf .

- Das Objektiv wird ausgeschoben, und der LCD-Monitor schaltet sich ein.

2 Drücken Sie ( ). 😊

• Die derzeit gewählte Einstellung für den Selbstauslösermodus wird angezeigt.

3 Drücken Sie ( ), um den Selbstauslösermodus ein- oder auszuschalten.

• Die Einstellung wechselt immer dann zwischen ON und OFF, wenn Sie drücken. Wenn der Selbstauslösermodus gewählt ist, erscheint die Anzeige auf dem LCD-Monitor.

4 Aufnahmen tätigen.

- Die Selbstauslöser-LED leuchtet für ca. 10 Sekunden und wechselt dann auf ein Blinksignal. Nach 2 Sekunden Blinken mit Piepton wird die Aufnahme erstellt.

- Nach einer Aufnahme wird der Selbstauslösermodus automatisch deaktiviert.

WEITERE AUFNAHMEFUNKTIONEN

SERIENAUFNAHMEMODUS

Mit dieser Funktion können Sie innerhalb kurzer Zeit eine Reihe von Einzelaufnahmen herstellen, während Sie den Auslöser gedrückt halten (etwa 12 Aufnahmen bei 1,5 Bildern pro Sekunde, nur bei Serienaufnahme im SQ2 Modus). Da Sie die beste Aufnahme aus einer Reihe von Serienaufnahmen auswählen können, wird empfohlen, diesen Modus vor allem bei der Aufnahme bewegter Motive zu wählen. Schärfe, Belichtungsstärke und Weißabgleich werden bei der ersten Aufnahme gespeichert. Nicht gewünschte Aufnahmen können Sie wieder löschen.

MENÜFUNKTIONEN - MODE-Menü

NAHAUFNAHMEN

Verwenden Sie den Nahaufnahmemodus um nähere Motive aufzunehmen (W:20cm - 50cm/T:50cm - 90cm).

1 Stellen Sie den Hauptschalter auf .
2 Drücken Sie (△)
3 Drücken Sie (), un den Nahaufnahmemodus ein- oder auszuschalten.
4 Aufnahmen tätigen.

WIEDERGABE VON EINZELBILDERN

1 Stellen Sie den Hauptschalter auf ▶

- Der LCD-Monitor schaltet sich ein und zeigt die zuletzt erstellte Aufnahme. (Wiedergabe eines Einzelbildes)

2 Verwenden Sie die Pfeiltasten, wenn Sie andere Bilder wiedergeben möchten.

Wiedergabesprung um 10 Bilder rückwärts.

Wiedergabe des vorherigen Bildes.

Wiedergabe des nächsten Bildes.

Wiedergabesprung um 10 Bilder vorwärts.

3 Stellen Sie den Hauptschalter auf OFF.

- Der LCD-Monitor und die Kamera schalten sich ab.

Schnellwiedergabe (QUICK VIEW)

Mit dieser Funktionen können Sie Bilder wiedergeben, während sich die Kamera im Aufnahmemodus befindet. Diese Funktion ist nützlich, wenn Sie Ihre Aufnahmen kurz überprüfen und schnell wieder in den Aufnahmemodus zurückkehren möchten.

1 Drücken Sie die Taste QUICK VIEW im Aufnahmemodus.
2 Drücken Sie den Auslöser halb nach unten oder die Taste QUICK VIEW, um in den Aufnahmemodus zurückzukehren.

Wiedergabe mit Ausschnittsvergrößerung

Die auf dem LCD-Monitor dargestellten Bilder lassen sich in Einzelschritten bis auf das 4fache ihrer Originalgröße vergrößern.

1 Stellen Sie den Hauptschalter auf ▶.

- Der LCD-Monitor schaltet sich ein und zeigt die zuletzt erstellte Aufnahme. (Wiedergabe eines Einzelbildes)

2 Verwenden Sie die Pfeiltasten für die Auswahl des Einzelbildes, das Sie bearbeiten möchten.

- Sie können keine Bilder mit (Movies) vergrößern.

3 Ziehen Sie den Zoomregler in Richtung

- Die Vergrößerung erhöht sich jedesmal, wenn der Zoomregler gezogen wird.

- Um zur Originalgröße (1x) des Bildes zurückzukehren, Schieben Sie den Zoomregler in Richtung _w

Indexwiedergabe

Mit dieser Funktion können Sie gleichzeitig mehrere Bilder auf dem LCD-Monitor anzeigen. Die Anzahl der anzeigbaren Bilder beträgt dabei wahlweise 4, 9 oder 16.

1 Stellen Sie den Hauptschalter auf ▶.

- Der LCD-Monitor schaltet sich ein und zeigt die zuletzt erstellte Aufnahme. (Wiedergabe eines Einzelbildes)

2 Schieben Sie den Zoomregler in Richtung, um den Index-Wiedergabemodus zu aktivieren.

- Verwenden Sie die Pfeiltasten für die Bildauswahl.

- Um zur Einzelbildwiedergabe zurückzukehren, bewegen Sie den Zoomregler in Richtung ^2

J FILM-WIEDERG. (MOVIE PLAYBACK) – MOVIE-WIEDERGABE

1 Stellen Sie den Hauptschalter auf

- Der LCD-Monitor schaltet sich ein und zeigt die zuletzt erstellte Aufnahme. (Wiedergabe eines Einzelbildes)

2 Verwenden Sie die Pfeiltasten und wählen Sie ein Bild mit

3 Drücken Sie . OK

• Das Hauptmenü wird angezeigt.

4 Drücken Sie und wählen Sie MOVIE PLAYBACK.

5 Drücken Sie und wählen Sie PLAYBACK. Drücken Sie anschließend

- Das Movie wird wiedergegeben. Wenn die Wiedergabe beendet ist, kehrt die Anzeige automatisch an den Anfang des Movies zurück.

- Während der Wiedergabe sind die Funktionen schneller Vorlauf/schneller Rücklauf verfügbar.

: Schneller Vorlauf. Bei jedem Tastendruck wechselt die Geschwindigkeit zwischen 1×, 2× und 20×.

: Schneller Rücklauf. Bei jedem Tastendruck wechselt die Geschwindigkeit zwischen 1×, 2× und 20×.

- Das MOVIE PLAYBACK-Menü wird wieder gezeigt, nachdem die Wiedergabe beendet wurde.

PLAYBACK : Erneute Wiedergabe der kompletten Movie-Aufnahme. FRAME BY FRAME :

Bild-für-Bild-Wiedergabe der gewählten Movie-Aufnahme.

EXIT : Beendet den Movie-Wiedergabemodus.

Drücken Sie und wählen PLAYBACK, FRAME BY FRAME oder EXIT. Drücken Sie anschließend

Funktionen im Modus FRAME BY FRAME (Bild-für-Bild-Wiedergabe)

: Zeigt das erste Bild des Movies an.

: Zeigt das letzte Bild des Movies an.

: Zur Wiedergabe des nächsten Bildes. Die Taste gedrückt halten, um die Movie-Bilder durchgehend anzuzeigen.

: Zur Wiedergabe des vorherigen Bildes. Diese Taste gedrückt halten, um die Movie-Bilder durchgehend rücklaufend zu zeigen.

: Ruft das Menü MOVIE PLAYBACK auf.

BILDER VOR DEM LÖSCHEN SCHÜTZEN

Wichtige Bilder sollten Sie vor dem Löschen schützen, damit diese nicht versehentlich gelöscht werden.

1 Stellen Sie den Hauptschalter auf ▶.

- Der LCD-Monitor schaltet sich ein und zeigt die zuletzt erstellte Aufnahme. (Wiedergabe eines Einzelbildes)

2 Verwenden Sie die Pfeiltasten, um das zu schützende Bild auszuwählen.

3 Drücken Sie . OK

• Das Hauptmenü wird angezeigt.

4 Wählen Sie im Hauptmenü MODE MENU → PLAY → 0π und drücken Sie anschließend

5 Drücken Sie und wählen Sie ON. Drücken Sie anschließend ☑.

• Um den Löschschutz aufzuheben, wählen Sie OFF.
• Drücken Sie erneut, um das Menü zu schließen.

- Löschgeschützte Bilder können nicht mit der Funktion „Einzelbild/Alle Bilder löschen“ entfernt werden, sondern nur mit der Formatierungsfunktion.

BILDER LÖSCHEN

Mit dieser Funktion können Sie aufgenommene Bilder wieder löschen. Sie können zwischen „Einzelbild löschen“ oder „Alle Bilder löschen“ wählen.

• Löschgeschützte Bilder lassen sich nicht löschen. Heben Sie daher vor dem Löschen den bestehenden Löschschutz für diese Bilder auf.
• Die Bilddaten gelöschter Bilder gehen unwiderruflich verloren. Seien Sie vorsichtig, dass Sie nicht versehentlich Bilder löschen, die Sie behalten möchten.

Löschen einzelner Bilder

Mit dieser Funktion wird nur das auf dem LCD-Monitor angezeigte Bild gelöscht. Mit der Funktion „Alle Bilder löschen“ können alle Bilder auf einmal von der Karte entfernt werden.

De

1 Stellen Sie den Hauptschalter auf ▶.

- Der LCD-Monitor schaltet sich ein und zeigt die zuletzt erstellte Aufnahme. (Wiedergabe eines Einzelbildes)

2 Verwenden Sie die Pfeiltasten, um das zu lösche Bild auszuwählen.

3 Drücken Sie.

• Das Hauptmenü wird angezeigt.

4 Drücken Sie und wählen Sie ERASE.

5 Drücken Sie und wählen Sie YES. Drücken Sie anschließend OK.

- Das Bild wird gelöscht und das Menü geschlossen.

1 Wählen Sie im Hauptmenü für den Wiedergabemodus MODE MENU → CARD → CARD SETUP und drücken Sie anschließend 🔒.
2 Drücken Sie und wählen Sie ALL ERASE. Drücken Sie anschließend OK
3 Drücken Sie und wählen Sie YES. Drücken Sie anschließend OK.

- Alle Bilder werden gelöscht.

KARTE EINRICHTEN (CARD SETUP) – KARTE FORMATIEREN

Mit dieser Funktion können Sie eine Karte formatieren. Andernfalls können keine Daten auf die Karte geschrieben werden. Wenn Sie Karten von Fremdherstellern verwenden möchten oder Karten, die auf einem Personal Computer formatiert wurden, müssen Sie diese in der Kamera formatieren. Alle vorhandenen Daten einschließlich der lösch- und schreibgeschützten Daten werden gelöscht, wenn die Karte formatiert wird. Stellen Sie sicher, daß Sie wichtige Daten auf einen Personal Computer übertragen, bevor Sie eine Karte in Gebrauch formatieren.

1 Wählen Sie im Hauptmenü MODE MENU → CARD → CARD SETUP und drücken Sie

• Aufnahmemodus
  Das Menü FORMAT wird angezeigt.
  • Wiedergabemodus
  Das Menü CARD SETUP wird angezeigt.

2 Wenn das Menu FORMAT angezeigt wird, drücken Sie und anschließend YES.

Wenn das Menu CARD SETUP angezeigt wird, drücken Sie 🔒 , um FORMAT auszuwählen, und drücken Sie anschließend OK.

Wenn das Menu FORMAT angezeigt wird, drücken Sie, um YES zu wählen.

3 Drücken Sie.

- Die Fortschrittsanzeige (BUSY) wird angezeigt, während die Karte formatiert wird.

DRUCKVORAUSWAHL/DIREKTES AUSDRUCKEN

MIT DRUCKVORAUSWAHL (DPOF)

DPOF ist die Abkürzung für Digital Print Order Format. Das DPOF-Format wird dazu verwendet, die Druckinformationen von Kameras automatisch aufzuzeichnen.

Wenn Sie eine Karte mit Druckvorauswahldaten zu einem DPOF-Fotolabor bringen, können die Bilder entsprechender der DPOF-Druckvorauswahl ausgedruckt werden. Oder die Bilder lassen sich zuhause auf einem persönlichen DPOF-kompatiblen Drucker ausdrucken.

Druckvorauswahl für alle Bilder

Mit dieser Funktion lassen sich alle auf der Karte gespeicherten Bilder ausdrucken. Sie können die gewünschte Anzahl der Ausdrucke festlegen und ebenfalls, ob das Aufnahmedatum und die Aufnahmezeit mit ausgedruckt werden sollen.

Druckvorauswahl für Einzelbilder

Mit dieser Funktion lassen sich ausgewählte Bilder ausdrucken. Sie wird auch dazu verwendet, um die Anzahl der Druckreservierungen und die Datums- und Uhrzeit-Einstellungen zu verändern. Zeigen Sie das Bild an, das Sie ausdrucken möchten, und stellen Sie die gewünschte Anzahl der Kopien ein.

Zurücksetzen der Druckvorauswahldaten

Mit dieser Funktion können Sie alle Druckvorauswahldaten für die auf der Karte gespeicherten Bilder zurücksetzen.

DIREKTES AUSDRUCKEN (PictBridge)

Wenn Sie die Kamera mit dem USB-Kabel an einen PictBridge-kompatiblen Drucker anschließen, können Sie Ihre Bilder ohne Zwischenschaltung eines Computers direkt ausdrucken.

PictBridge ist ein gemeinsamer Standard, über den sich Digitalkameras und Drucker unterschiedlicher Hersteller miteinander verbinden lassen, damit Sie Ihre Digitalfotos direkt ausdrucken können.

DRUCKEN [PRINT] Druckt das angezeigte Bild.

ALLES. DR [ALL PRINT] Druckt alle auf der Karte gespeicherten Bilder.

MEHRF. DR [MULTI PRINT] Druckt ein Bild in mehreren Druckformaten aus.

GES. INDEX [ALL INDEX] Druckt alle auf der Karte gespeicherten Bilder als Index.

DRUCKVORAUSWAHL [PRINT ORDER]

Druckt die Bilder anhand der auf der Karte gespeicherten Druckvorauswahldaten aus. Falls keine Druckvorauswahl erstellt wurde, wird diese Option nicht angezeigt.

Optionen für den PRINT-Modus und andere Einstellungen

- Die für einige Einstellungen verfügbaren Optionen, wie PRINT-Modus und Papiergröße, können abhängig vom Druckertyp variieren. Für Einzelheiten beachten Sie bitte die Gebrauchsanweisung Ihres Druckers.

Wenn Sie weitere Einzelheiten benötigen, lesen Sie bitte das auf der CD-ROM befindliche „Referenzhandbuch“.

HERUNTERLADEN VON BILDERN AUF IHREN COMPUTER

Wird die Kamera mittels des mitgelieferten USB-Kabels an einen Personal Computer angeschlossen, können Bilder auf den Personal Computer heruntergeladen werden. Je nach Betriebssystem des Computers kann vor dem ersten Anschluss der Kamera eine spezifische Softwareinstallation erforderlich sein. Beachten Sie bitte die diesbezüglichen Angaben in der nachfolgenden Tabelle. Einzelheiten zu den in der Tabelle genannten Abläufen finden Sie im auf der Software-CD-ROM befindlichen „Referenzhandbuch“. Bitte lesen Sie auch die „Software-Installationsanleitung“ (auf der CD-ROM enthalten).

* Auch wenn der verwendete Personal Computer eine USB-Schnittstelle hat, kann die Datenübertragung ggf. nicht ausgeführt werden, wenn der Personal Computer unter einem der nachfolgend aufgelisteten Betriebssysteme arbeitet oder wenn eine externe USB-Schnittstelle (Steckkarte etc.) verwendet wird.

- Windows 95/NT 4.0

- Windows 98/98 SE als Upgrade-Version von Windows 95

• Mac OS 8.6 oder darunter (außer ab Werk installiertes Betriebssystem Mac OS 8.6 mit USB MASS Storage-Unterstützung [Version 1.3.5])

- Auf Eigenbau-PCs oder Personal Computer ohne vorinstalliertes Betriebssystem funktioniert der Datentransfer ggf. nicht richtig.

Hinweis

- Zur Darstellung der Bilddaten auf dem Computerbildschirm ist eine geeignete Anwendungssoftware erforderlich: Grafiksoftware mit Unterstützung des JPEG-Formats (wie Paint Shop Pro oder Photoshop); Internet-Browser (wie Netscape Communicator oder Microsoft Internet Explorer); CAMEDIA Master-Software; oder andere Software. Weitere Angaben zur Verwendung einer geeigneten Anwendungssoftware siehe jeweils die Software-Bedienungsanleitung.

- Für die Movie Wiedergabe ist QuickTime erforderlich; QuickTime befindet sich auf der beigefügten Software-CD.

- Wenn Sie Bilder bearbeiten möchten, müssen Sie diese zunächst von Ihrem Computer herunterladen. Je nach verwendeter Software ist es möglich, dass Bilddateien auf der Karte zerstört werden, wenn Sie diese direkt bearbeiten (z. B. drehen usw.).

FÜR DIE ANWENDER ANDERER BETRIEBSSYSTEME

Wenn Sie andere Betriebssysteme verwenden, können Sie die Kamera nicht direkt an einen Computer anschließen.

● Windows 95 ● Windows NT ● Betriebssystem Mac OS vor der Version 9

Sie können die Bilder direkt auf Ihren Computer laden, wenn Sie einen PC-Karten-Adapter verwenden.

Hat Ihr PC eine USB-Schnittstelle?

Gibt es einen mit markierten Eingang an Ihrem Computer?

Hat Ihr PC einen eingebauten PC-Karteneinschub?

Wenden Sie sich an Ihren nächstgelegenen Olympus-Repräsentanten.

Wenn Sie weitere Einzelheiten benötigen, lesen Sie bitte das auf der CD-ROM befindliche „Referenzhandbuch“.

Für das Anschließen an einen Personal Computer lesen Sie bitte die „Software-Installationsanleitung“ (auf der CD-ROM enthalten).

FEHLERMELDUNGEN

LCD-Monitor-Anzeige	Mögliche Ursache Abhilfemaßnahme
[8522]NO CARD	[KEINE KARTE]Die Karte ist nicht eingelegt.oder Sie kann nicht gelesen werden.	Legen Sie eine Karte ein oder verwenden Sie eine andere Karte. Lässt sich das Problem dadurch noch immer nicht beheben, müssen Sie die Karte formatieren. Lässt sich die Karte nicht formatieren, können Sie diese nicht benutzen.
CARD ERROR	[KARTENFEHLER]Es liegt ein Kartenfehler vor.	Diese Karte kann nicht verwendet werden. Legen Sie eine neue Karte ein.
WRITE-PROTECT	[SCHREIBSCHUTZ]Schreibgeschützte Karte.	Die Karte wurde von einem Personal Computer aus mit einem Löschschutz versehen. Machen Sie diese Einstellung mit einem Personal Computer wieder rückgängig.
CARD FULL	[KARTE VOLL]Die Karte ist voll. Es können keine weiteren Aufnahmen erstellt und keine weiteren Informationen wie beispielsweise Druckvorauswahldaten gespeichert werden	Die Karte auswechseln oder nicht benötigte Aufnahmen löschen. Laden Sie die Aufnahmen vor dem Löschen auf einen Personal Computer herunter.
[6655]NO PICTURE	[KEINE BILDER]Es sind keine Bilder auf der Karte vorhanden.	Auf der Karte sind keine Bilder gespeichert. Stellen Sie eine oder mehrere Aufnahmen her.
PICTUREERROR	[BILDFEHLER]Das aktive Bild kann auf dieser Kamera nicht angezeigt werden, da ein Fehler vorliegt.	Verwenden Sie eine Bildverarbeitungssoftware, um sich das Bild auf einem Personal Computer anzusehen. Wenn sich diese Funktion nicht ausführen lässt, ist die Bilddatei beschädigt.
CARD-COVER OPEN	[KARTENFACH OFFEN]Der Kartenfachdeckel ist offen.	Schließen Sie den Kartenfachdeckel.
	Die Karte ist nicht formatiert.	Die Karte formatieren.Alle Daten auf der Karte werden gelöscht.
BATTERY EMPTY	[BATTERIE LEER]Die Kamera funktioniert nicht mehr, da die Batterieleistung erschöpft ist.	Legen Sie neue Batterien ein.

TECHNISCHE DATEN

Produkttyp : Digitalkamera (zur Bildaufzeichnung und Bildwiedergabe)

Aufnahmesystem

Einzelbild : Digital-Aufzeichnung, JPEG Übereinstimmung mit der Design Rule for Camera File system [DCF])

Gültige Standards : Exif-2.2, Digital Print Order Format (DPOF), PRINT Image Matching II, PictBridge

Movie : Movie-Bild QuickTime Motion JPEG-Unterstützung

Speicher : xD-Picture Card (16 -512 MB)

Anzahl der Einzelaufnahmen

(wenn eine Karte mit 16 MB verwendet wird). : Ca. 6 Bilder (SHQ: 2.048 x 1.536) Ca. 20 Bilder (HQ: 2.048 x 1.536) Ca. 32 Bilder (SQ1: 1.600 x 1.200) Ca. 165 Bilder (SQ2: 640 x 480)

Anzahl der effektiven : 3.200.000 Pixel Pixel

Bildwandler : Bildwandler 1/2,7 Zoll CCD-Chip, 3.340.000 Pixel (brutto)

Objektiv : Olympus-Objektiv, 5,8 mm bis 17,4 mm, Blenden f2,9 bis 5,0, 7 Elemente in 6 Gruppen (entspricht einem 38 mm - 114 mm Objektiv an einer 35-mm-Kamera)

Belichtungsmessung : Digital-ESP-Messung

Verschlusszeiten : 1 Sek. bis 1/2.000 Sek. (2 Sek. im Nachtaufnahmemodus)

Aufnahmebereich : 0,5 m bis (w), 0,9 m bis (T) (normal) 0,2 m bis 0,5 m (w), 0,5 m bis 0,9m (T) (Nahaufnahmemodus)

Sucher : Optischer Realbildsucher

LCD-Monitor : 1,8 Zoll TFT Farb-LCD-Monitor mit 85.000 Pixeln

Anschlussbuchsen : Gleichstrom-Netzteilanschluss (DC-IN), USB-Anschluss (mini-B)

Automatischer : 2000 bis zu 2099

Kalender

Umgebungsbedingungen

Temperatur : 0°C bis 40 °C (Betrieb)

-20°C bis 60 °C (Lagerung)

Luftfeuchtigkeit : 30% bis 90% (Betrieb)/10% bis 90% (Lagerung)

Spannungsversorgung : 1 CR-V3 Lithium-Blockbatterie oder 2 AA (R6)

Alkali-Batterien oder NiMH-Batterien.

Netzteil (optional)

Zinkkohle (Mangan)-Batterien dürfen nicht verwendet werden.

Abmessungen : 102 mm (B) x 55,5 mm (H) x 36,5 mm (T)

(ohne Gehäusevorsprünge)

Gewicht : 150 g (ohne Batterien und Karte)

ÄNDERUNGEN DER TECHNISCHEN DATEN SIND OHNE VORANKÜNDIGUNG UND VERPFLICHTUNG SEITENS DES HERSTELLERS MÖGLICH.

De

©
