Type de produit	Appareil photo numérique
Marque	Olympus
Modèle	Camedia D540 Zoom
Dimensions	102 x 55,5 x 36,5 mm (sans protubérances)
Poids	150 g (sans pile ni carte)
Alimentation	1 pile au lithium CR-V3 ou 2 piles AA (R6) alcalines ou nickel-hydrure ; adaptateur secteur en option
Résolution max	2048 x 1536 pixels (3,2 millions de pixels effectifs)
Objectif	Zoom optique 3x (5,8-17,4 mm, f2,9-5,0, équiv. 38-114 mm en 35 mm)
Zoom numérique	Jusqu'à 10x (combiné avec zoom optique)
Modes de prise de vue	Programme Auto, Portrait, Paysage+Portrait, Paysage, Scène de nuit, Auto-portrait, Vidéo
Flash	Automatique, Yeux rouges, D'appoint, Débrayé
Retardateur	10 secondes
Mode gros plan	0,2 m à 0,5 m (W) ; 0,5 m à 0,9 m (T)
Support mémoire	Carte xD-Picture Card (16 à 512 Mo)
Écran ACL	1,8 pouces TFT couleur, 85 000 pixels
Viseur	Optique à image réelle
Connectivité	USB (mini-B), prise DC-IN
Vitesse d'obturation	1 à 1/2000 sec (jusqu'à 2 sec en mode Scène de nuit)
Système de mesure	ESP numérique
Formats d'image	JPEG (DCF), Exif 2.2, DPOF, PictBridge
Vidéo	QuickTime Motion JPEG (sans son)
Langues	Multilingue (sélectionnable dans le menu)
Date et heure	Réglable, jusqu'à 2099 ; sauvegarde interne (environ 3 jours sans pile)
Entretien	Nettoyer l'objectif avec un chiffon doux ; éviter l'humidité et les chocs
Sécurité	Utiliser uniquement les piles recommandées ; ne pas démonter l'appareil
Informations générales	Garantie constructeur, conformité CE et FCC

FOIRE AUX QUESTIONS - Camedia D540 Zoom OLYMPUS

Comment insérer les piles dans l'appareil ?

Assurez-vous que le commutateur principal est sur OFF. Faites glisser le couvercle du compartiment des piles et insérez une pile au lithium CR-V3 ou deux piles AA alcalines ou Ni-MH en respectant le sens indiqué. Refermez le couvercle en appuyant fermement.

Comment insérer la carte mémoire ?

Mettez le commutateur principal sur OFF. Ouvrez le couvercle du logement de carte. Insérez une carte xD-Picture Card (16-512 Mo) orientée correctement jusqu'au déclic. Refermez le couvercle.

Comment régler la date et l'heure ?

Mettez l'appareil en mode prise de vue. Appuyez sur OK/Menu, sélectionnez MODE MENU, puis l'onglet SETUP. Choisissez X (date) et réglez les valeurs avec les touches fléchées. Validez avec OK.

Comment utiliser le flash ?

En mode prise de vue, appuyez sur la touche flash (⚡) pour faire défiler les modes : Automatique, Yeux rouges, D'appoint, Débrayé. Enfoncez le déclencheur à mi-course pour voir si le flash est prêt (symbole allumé).

Comment utiliser le retardateur ?

Appuyez sur la touche retardateur (⏲) pour activer ou désactiver. Un symbole apparaît sur l'écran. Le voyant clignote pendant 10 secondes, puis la photo est prise. Le retardateur se désactive après chaque prise.

Comment prendre une photo en mode gros plan ?

Appuyez sur la touche gros plan () pour activer le mode. La distance minimale est de 20 cm en grand angle et 50 cm en téléobjectif. Cadrez et prenez la photo.

Comment enregistrer une vidéo ?

Sélectionnez le mode Vidéo dans la molette virtuelle (appuyez sur OK/Menu puis choisissez l'icône caméra). Enfoncez le déclencheur pour commencer l'enregistrement, appuyez à nouveau pour arrêter. Le son n'est pas enregistré.

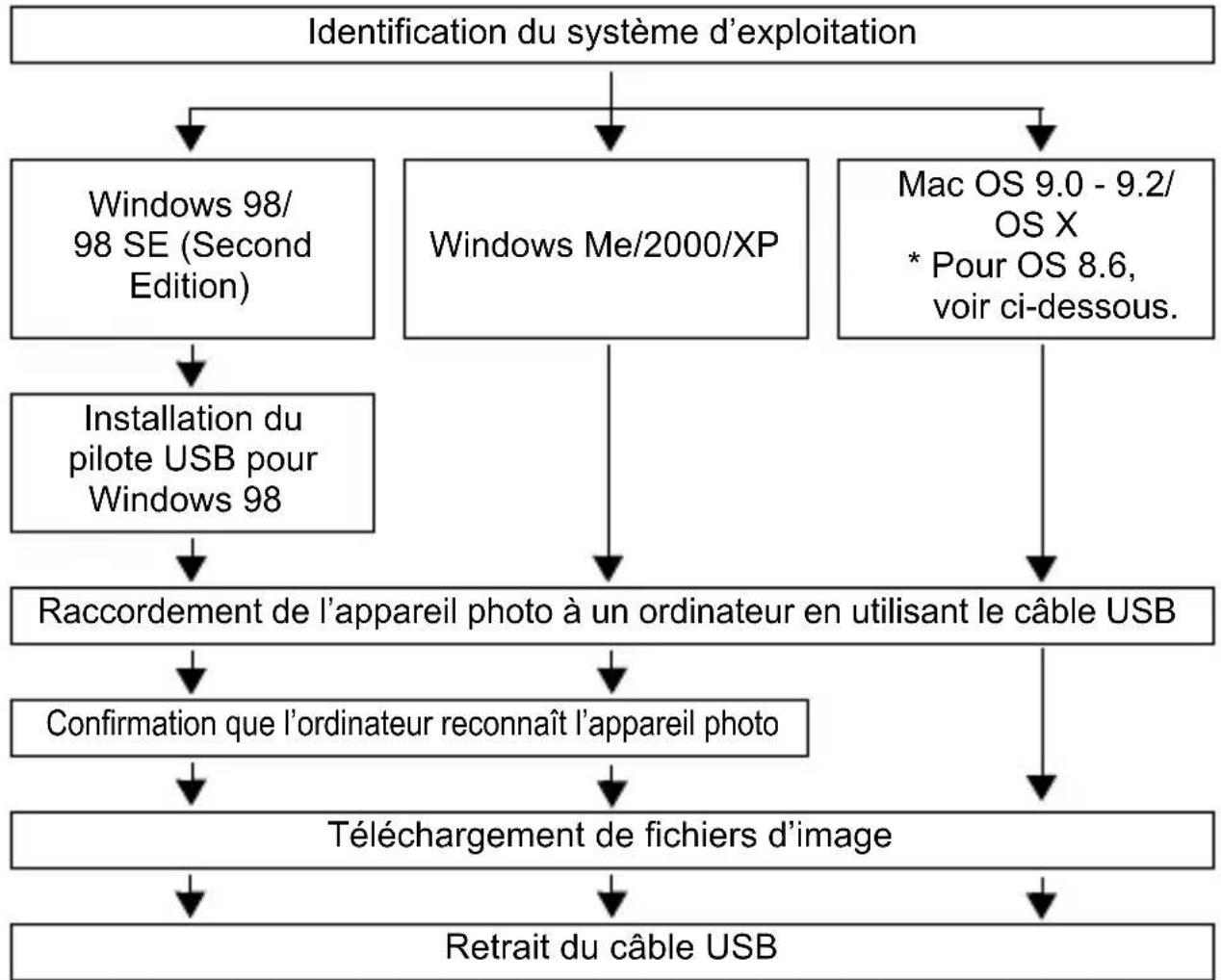

Comment transférer des photos sur un ordinateur ?

Connectez l'appareil à l'ordinateur via le câble USB fourni. Allumez l'appareil en mode affichage. Sous Windows 98/Me/2000/XP ou Mac OS 9/X, l'appareil est reconnu comme un disque amovible. Copiez les fichiers images. Pour Windows 98, installez d'abord le pilote USB.

Que faire si l'écran affiche 'BATTERY EMPTY' ?

Les piles sont épuisées. Remplacez-les par des piles neuves (CR-V3 ou AA). Utilisez de préférence des piles alcalines ou Ni-MH. Les piles au manganèse (zinc-carbone) ne sont pas compatibles.

Comment effacer une photo ?

En mode affichage, sélectionnez la photo avec les touches fléchées. Appuyez sur OK/Menu, choisissez EFFACER, puis confirmez avec OUI. Les photos protégées ne peuvent pas être effacées par cette méthode.

MODE D'EMPLOI Camedia D540 Zoom OLYMPUS

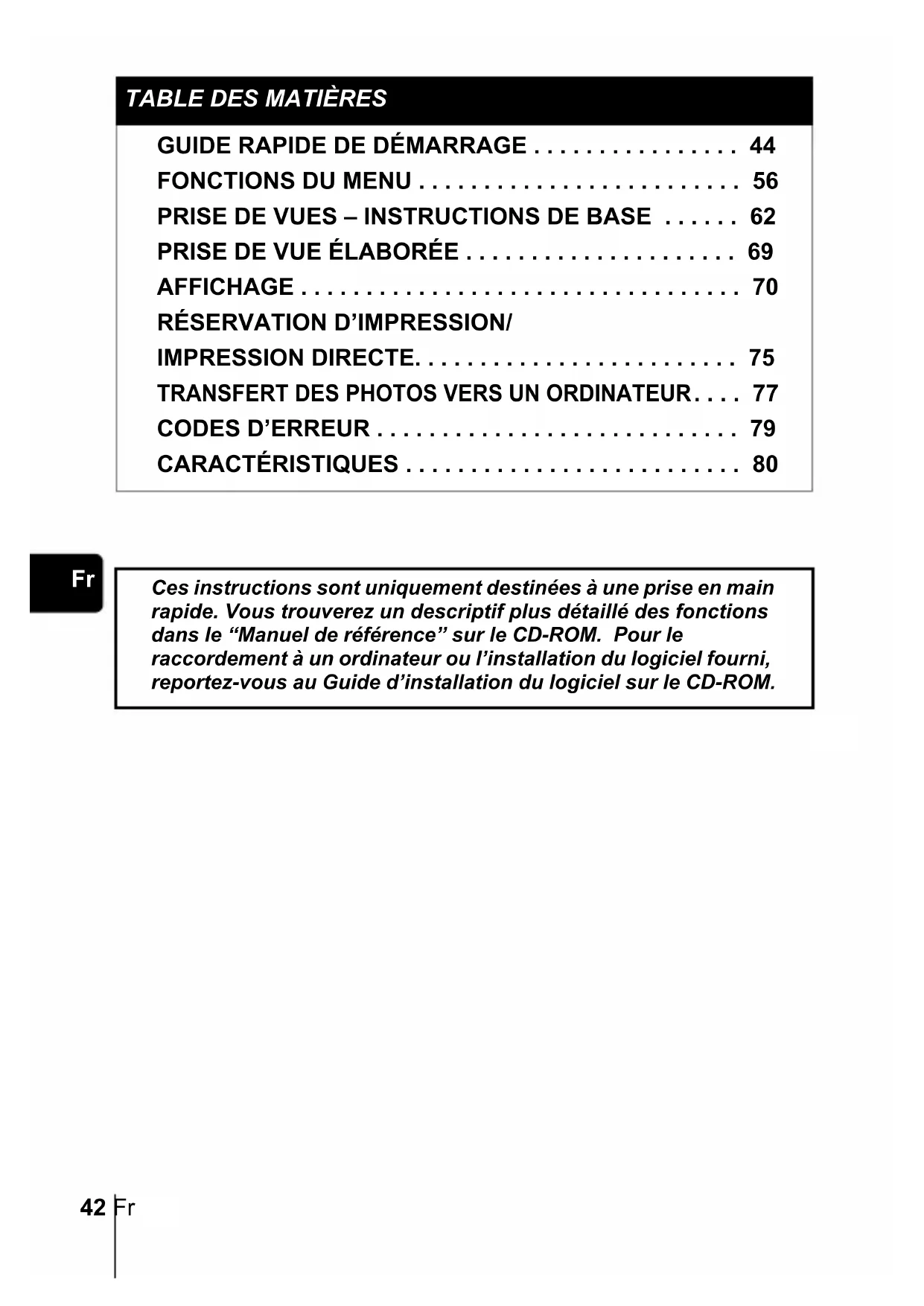

Ces instructions sont uniquement destinées à une prise en main rapide. Vous trouverez un descriptif plus détaillé des fonctions dans le “Manuel de référence” sur le CD-ROM. Pour le raccordement à un ordinateur ou l’installation du logiciel fourni, reportez-vous au Guide d’installation du logiciel sur le CD-ROM.

■ Lisez soigneusement ce manuel avant d'utiliser votre appareil photo afin de garantir un usage correct.
Nous vous conseillons d'effectuer quelques prises de vue d'essai pour vous familiariser avec votre appareil avant de prendre des photographies importantes.
Ce manuel contient uniquement des instructions de base. Vous trouverez un descriptif plus détaillé des fonctions dans le Manuel de référence sur le CD-ROM.

Pour les consommateurs en Amérique du Nord et du Sud

Pour les utilisateurs aux États-Unis

Déclaration de conformité

Modèle numéro : D-540ZOOM/C-310ZOOM/X-100

Marque : OLYMPUS

Organisme responsible : Olympus America Inc.

Numéro de téléphone : 1-631-844-5000

Testé pour être en conformité avec la réglementation FCC

POUR L'UTILISATION A LA MAISON OU AU BUREAU

Cet appareil est conforme aux normes de la Section 15 des directives FCC.

Son utilisation est soumise aux deux conditions suivantes:

(1) Cet appareil ne doit pas causer de brouillage radioélectrique.

(2) Cet appareil doit pouvoir résister à toutes les interférences, y compris celles susceptibles d'entraver son bon fonctionnement.

Pour les utilisateurs au Canada

Cet appareil numérique de la catégorie B est conforme à la législation canadienne sur les appareils générateurs de parasites.

Pour les utilisateurs en Europe

Le marque “CE” indique que ce produit est conforme aux normes européennes en matière de sécurité, de santé, d’environnement et de protection du consommateur. Les appareils photo marqués “CE” sont prévus pour la vente en Europe.

Marques déposées

• IBM est une marque déposée de la société International Business Machines Corporation.
• Microsoft et Windows sont des marques déposées de la société Microsoft Corporation.
  • Macintosh est une marque de Apple Computer Inc.
• Tous les autres noms de sociétés et appellations de produits sont des marques, déposées ou non, des propriétaires respectifs.
• Les normes pour les systèmes de fichiers d'appareil photo indiquées dans ce manuel sont les normes "Design Rule for Camera File System/DCF" stipulées par l'association JEITA (Japan Electronics and Information Technology Industries Association).

GUIDE RAPIDE DE DÉMARRAGE

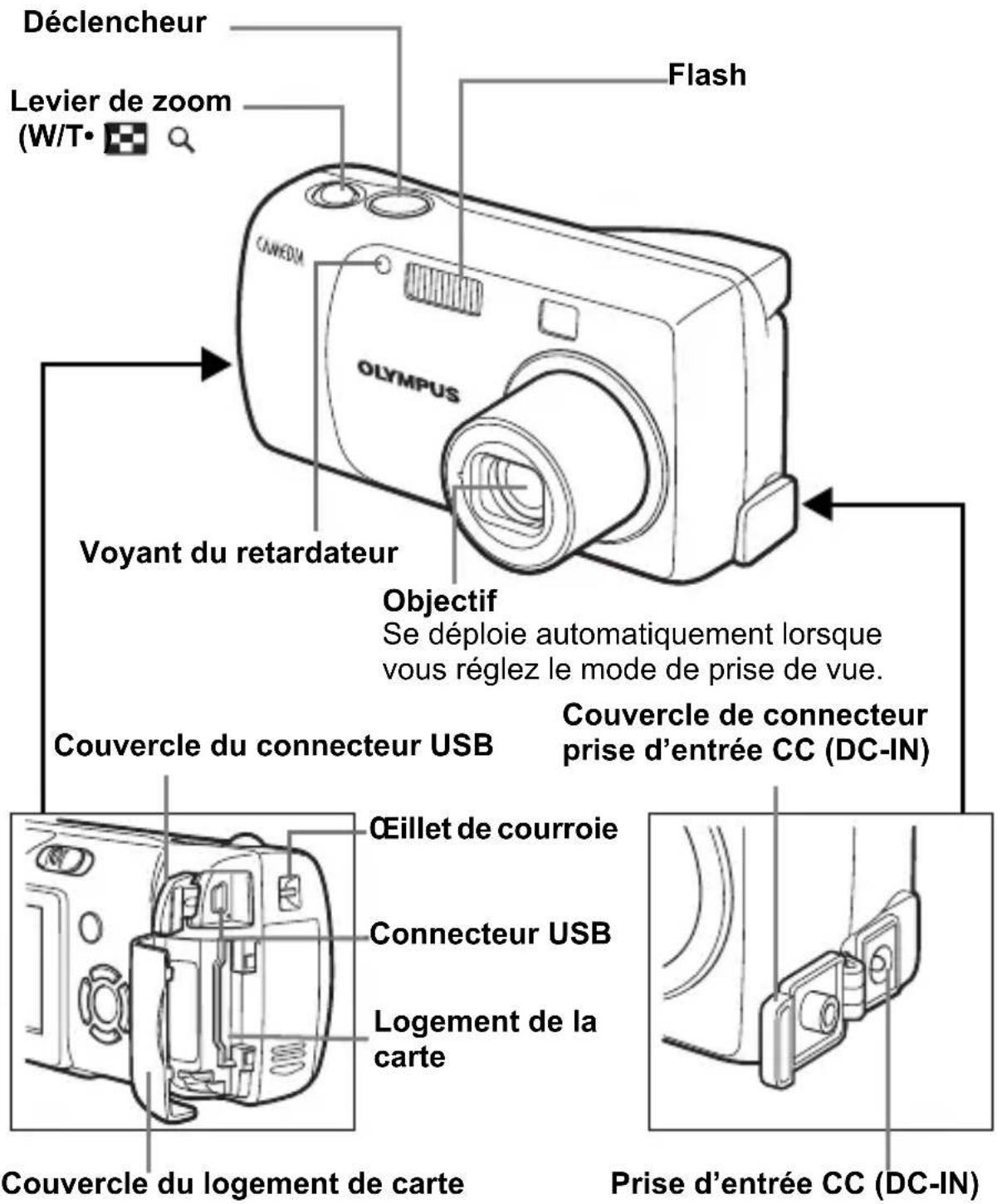

NOMENCLATURE DES PIÈCES

Déclencheur Levier de zoom (W/T• Flash Olympus COWEDIA Voyant du retardateur Objectif Se déploie automatiquement lorsque vous réglez le mode de prise de vue. Couvercle du connecteur USB Couvercle de connecteur prise d'entrée CC (DC-IN) Œillet de courroie Connecteur USB Logement de la carte Prise d'entrée CC (DC-IN) Couvercle du logement de carte

Touches fléchées

Les boutons sur les touches fléchées ont leurs fonctions respectives. Elles sont aussi utilisées comme touches de mise au point automatique. , et indiquent quelle touche presser.

Touche Mode de prise de vues

e) Touche gros plan ( ) Touche mode flash ( ) Touche OK/Menu ( ) Touche du retardateur ( )

Commutateur principal Touche QUICK VIEW Viseur Écran ACL Touches fléchées ( ) Couvercle du compartiment des piles Embase filetée de trépied

Commutateur principal

OFF Mode affichage Mode prise de vue

Touche de verrouillage

INDICATIONS CONCERNANT L'ÉCRAN ACL

Mode prise de vue

1 2 3 4 5 6 7 8 9 10 Vue fixe 11 +2.0 12 [ ] 13 14 15

1 2 5 6 8 9 HQ 0 0:3 6 11 12 13 15 [ ] Vidéo

	Éléments Indications
1	Mode prise de vue,	[GBAZ]
2	Contrôle des piles,
3	Voyantvert
4	Flash en attenteTémoin de bougé/Chargement du flash	(Allumé)[630K](Clignote)
5	Mode gros plan,
6	Mode de flash, ,	[dwccd] [tw4e3]
7	Mode d'entraînement,	[dwccf] [tw2a1]
8	Retardateur
9	Mode d'enregistrement SHQ, HQ, SQ1, SQ2
10	Résolution	2048×1536, 1600×1200, 640×480, etc.
11	Compensation d'exposition	-2.0, -1.5, -1.0, -0.5, +0.5, +1.0, +1.5, +2.0
12	Balance des blancs	[SCKC] [SW4]

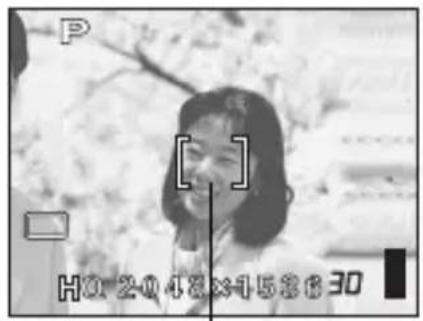

13	Repères de mise au point automatique [ ]
14	Bloc mémoire , , ,	[STX8]
15	Nombre de vues enregistrablesDurée d'enregistrement restante	1500:36

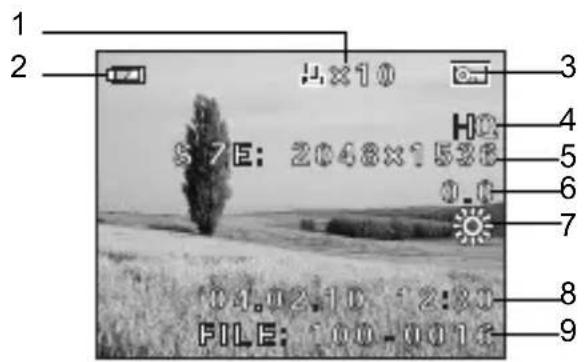

Ci-dessous l'aspect des écrans lorsque l'affichage d'informations est activé.

1 2 µx10 3 4 5 6 7 8 9 S 7E: 2048x1526 0.0 04.02.10 12:30 FILE: 100-0016

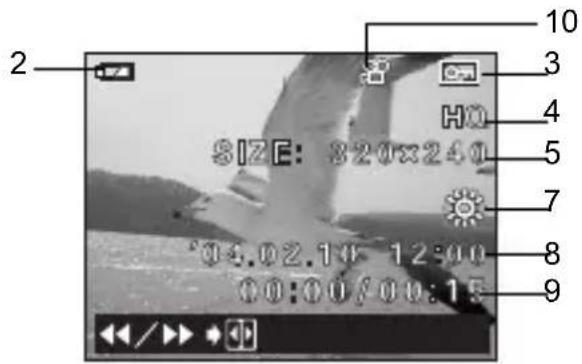

Vue fixe Vidéo

2 SIZE: 320x240 '04.02.14 12:00 00:00/00:15 10 3 4 5 7 8 9

	Éléments Indications
1	Réservation d'impression,Nombre de copies	× 10
2	Contrôle des piles ,
3	Protection
4	Mode d'enregistrement SHQ, HQ, SQ1, SQ2
5	Résolution	2048×1536, 1600×1200, 640×480, etc.
6	Compensation d'exposition	-2.0, -1.5, -1.0, -0.5, +0.5, +1.0, +1.5, +2.0
7	Balance des blancs WB AUTO, , , ,
8	Date et heure '04.02.10 12:30
9	Numéro de fichier (vue fixe),Nombre de photosTemps écoulé/Durée d'enregistrement totale (vidéo)	100-0016,1600:00/00:15
10	Vidéo

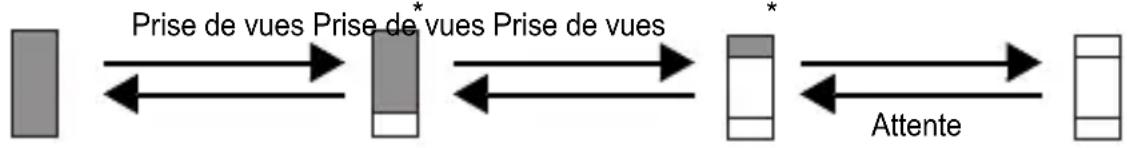

Le bloc mémoire d'image s'allume lorsque vous effectuez une prise de vue fixe. L'appareil photo enregistre la photo sur la carte pendant que le bloc est allumé. L'indication du bloc mémoire change comme indiqué ci-dessous en fonction de la situation de prise de vue.

L'indication ne s'affiche pas pendant l'enregistrement d'une vidéo.

Avant la prise de vues

(Le bloc mémoire d'image est éteint)

Une photo est prise (Allumé)

Plusieurs photos sont prises (Allumé)

Plus aucune autre photo ne peut être prise (Complètement allumé).

Attendez que le bloc mémoire reprenne l'aspect à gauche pour prendre la photo suivante.

* Le bloc mémoire peut ne pas s'afficher selon le mode d'enregistrement que vous avez sélectionné.

Fr

Contrôle des piles

Si les piles sont faibles, le voyant de contrôle sur l'écran prend l'aspect indiqué ci-dessous tant que l'alimentation de l'appareil photo est en marche.

Allume (Vert)

(Le voyant s'éteint après quelques instants)

Energie restante : élevée.

Clignote (Rouge)

Energie restante : faible. Préparez des piles neuves.

BATTERY EMPTY

[BATTERIE VIDE] s'affiche.

Énergie restante : épuisée.

Remplacer par des piles neuves.

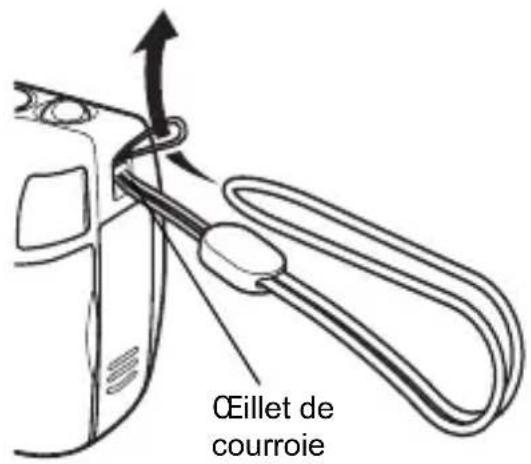

FIXATION DE LA COURROIE

1 Passez la courroie dans l'œillet de courroie.
2 Passez le reste de la courroie dans la boucle qui est déjà passée par l'œillet.
3 Tirez fermement sur la courroie, puis vérifiez qu'elle est solidement attachée et qu'elle ne peut pas se détacher.

Œillet de courroie

MISE EN PLACE DES PILES

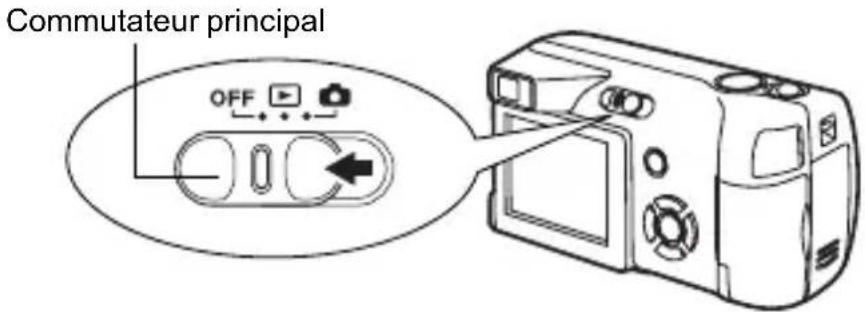

1 Assurez-vous que le commutateur principal est sur OFF.

Commutateur principal

OFF OFF

2 Faites glisser le couvercle du compartiment des piles vers

• Le couvercle du compartiment de la batterie est déverrouillé et s'ouvre dans la direction Ⓑ
- Faites glisser le couvercle avec le bout du doigt. N'utilisez pas votre ongle, vous risqueriez de vous blesser.

Couvercle du compartiment des piles

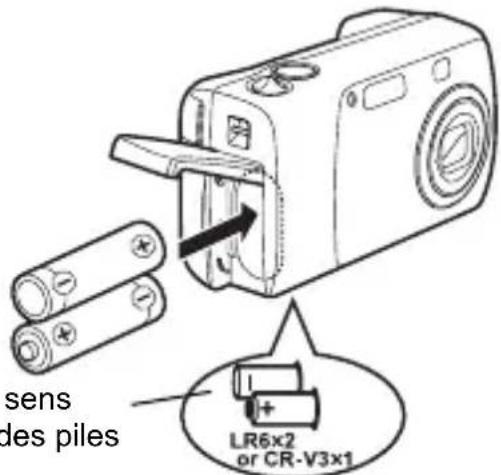

3 Introduisez les piles, en prenant garde de les placer dans le bon sens, comme l'indique l'illustration.

Le repère de direction d'insertion des piles se trouve dans le compartiment des piles.

Si vous utilisez des piles AA (R6)

Si vous utilisez des piles au lithium CR-V3

sens des piles LR6x2 or CR-V3x1

Marque de sens d'insertion des piles

Une marque indique le sens d'insertion des piles AA en bas de l'appareil photo.

100WD 8000Ω

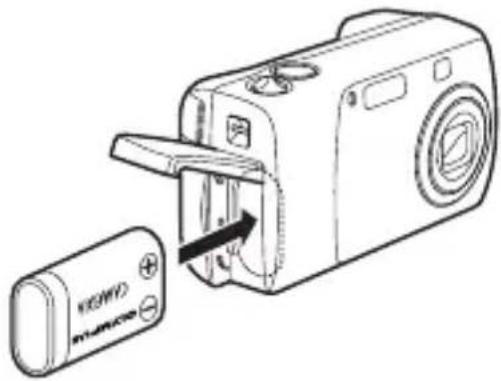

Si vous utilisez des piles au lithium CR-V3, placez-les comme le montre l'illustration.

4 Refermez le couvercle du compartiment des piles en appuyant dessus et faites-le glisser dans le sens indiqué D.

- Si vous avez du mal à fermer le couvercle du compartiment des piles, ne forcez pas. Lorsqu'il est refermé, appuyez fermement sur la

marque et poussez le couvercle dans le sens indiqué par .

• Les piles au lithium CR-V3 ne sont pas rechargeables.
• Ne retirez pas l'étiquette d'un bloc de piles au lithium CR-V3.
• Les piles au manganèse (zinc-carbone) ne peuvent pas être utilisées.

INSERTION D'UNE CARTE

Le terme "carte" dans ce manuel désigne une carte xD-Picture Card. L'appareil photo utilise la carte pour enregistrer les images.

1 Assurez-vous que le commutateur principal est sur OFF.

Commutateur principal OFF

2 Ouvrez le couvercle du logement de carte.

3 Orientez la carte dans le bon sens et introduisez-la dans son logement, comme indiqué sur l'illustration.

• Tenez la carte droite pendant que vous l'insérez.
• La carte s'arrête avec un déclic lorsqu'elle est complètement insérée.
• Si la carte est insérée à l'envers ou en biais, vous risquez d'endommager la zone de contact ou de coincer la carte.
• Si la carte n'est pas entièrement insérée, les données ne pourront pas y être enregistrées.

4 Fermez bien le couvercle du logement de carte.

Encoche Zone de contact

Position de la carte introduite correctement

Retrait de la carte

Assurez-vous que le commutateur principal est sur OFF.

- Poussez la carte à fond pour la déverrouiller puis laissez-la sortir lentement. La carte est éjectée sur une courte distance puis s'arrête. Tenez la carte droite et sortez-la.

Remarque

Si vous retirez votre doigt rapidement après avoir enfoncé la carte à fond, elle risque d'être propulsée brutalement hors de son logement.

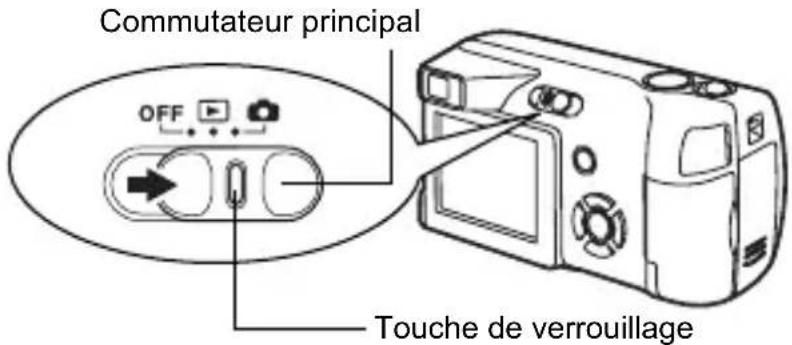

Lors de la prise de vue (Mode prise de vue)

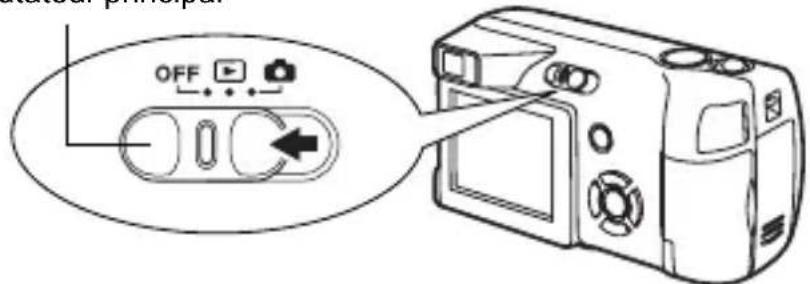

Mise sous tension: Faites glisser le commutateur principal sur en appuyant et maintenant la touche de verrouillage. L'appareil passe en mode de prise de vues. L'objectif sort et le sujet est affiché sur l'écran ACL.

Commutateur principal OFF Touche de verrouillage

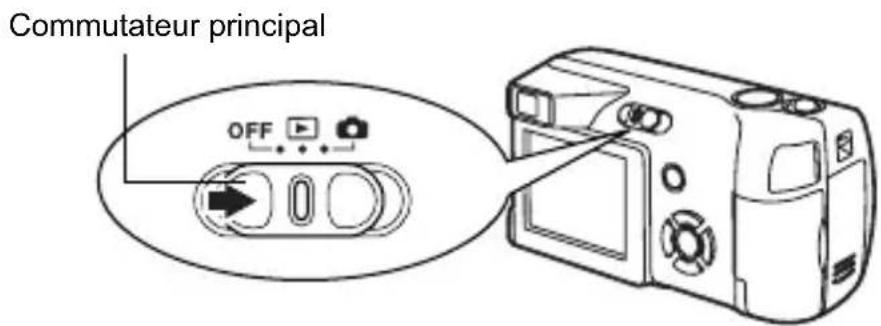

Mise hors-tension: Faites glisser le commutateur principal sur OFF. L'appareil photo s'éteint. (L'écran ACL s'éteint également.)

Commutateur principal

OFF

• L'énergie des piles est consommée même si l'écran ACL est éteint, à moins que le commutateur principal ne soit sur OFF.

Mise sous tension: Faites glisser le commutateur principal sur .L'appareil photo se met en marche en mode affichage. L'écran ACL s'allume et affiche la dernière photo prise. Si aucune photo n'a encore été prise, ou si la carte xD-Picture Card est vide, le message "NO PICTURE" s'affiche sur l'écran.

Commutateur principal OFF

Mise hors-tension: Faites glisser le commutateur principal sur OFF. L'écran ACL et l'appareil photo s'éteignent.

Commutateur principal OFF

• L'énergie des piles est consommée même si l'écran ACL est éteint, à moins que le commutateur principal ne soit sur OFF.

SÉLECTION DE LA LANGUE

1 Faites glisser le commutateur principal sur en appuyant et maintenant la touche de verrouillage.

• L'appareil photo passe en mode de prise de vue.
• L'objectif se déploie et l'écran ACL s'allume.

2 Appuyez sur .

• Le menu principal s'affiche.

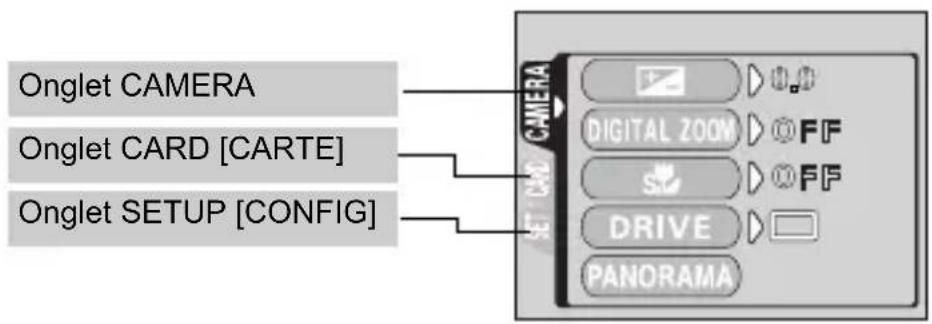

3 Appuyez sur des touches fléchées pour sélectionner MODE MENU.
4 Appuyez sur pour sélectionner l'onglet SETUP, et appuyez sur
5 Appuyez sur pour sélectionner, et appuyez sur.

- L'encadré vert passe sur l'élément sélectionné.

Fr

6 Appuyez sur pour sélectionner une langue, et appuyez sur OK
7 Appuyez de nouveau sur pour quitter le menu.
8 Faites glisser le commutateur principal sur OFF.

RÉGLAGE DE LA DATE ET DE L'HEURE

1 Faites glisser le commutateur principal sur en appuyant et maintenant la touche de verrouillage.

• L'appareil photo passe en mode de prise de vue.
• L'objectif se déploie et l'écran ACL s'allume.

2 Appuyez sur.

• Le menu principal s'affiche.

3 Appuyez sur des touches fléchées pour sélectionner MODE MENU.
4 Appuyez sur pour sélectionner l'onglet SETUP, et appuyez sur

5 Appuyez sur pour sélectionner, et appuyez sur

- L'encadré vert passe sur l'élément sélectionné.

6 Appuyez sur pour sélectionner l'un des formats de date suivants :

Y-M-D (Année/Mois/Jour), M-D-Y (Mois/Jour/Année), D-M-Y (Jour/Mois/Année). Puis appuyez sur 📍

• Passez au réglage de l'année.
• Les étapes suivantes montrent la procédure utilisée lorsque le format de date est Y-M-D.

7 Appuyez sur pour régler l'année, et appuyez sur pour passer au réglage du mois.

• Pour revenir au réglage précédent, appuyez sur
• Les deux premiers chiffres de l'année sont fixes.

8 Répétez cette procédure jusqu'à ce que la date et l'heure soient complètement réglées.

- L'appareil photo affiche l'heure uniquement dans le format de 24 heures ("2 P.M." donnera "14:00").

9 Appuyez sur.

- Pour un réglage plus précis, appuyez sur lorsque l'horloge franchit 00 seconde. L'horloge démarre lorsque vous appuyez sur le bouton.

10 Faites glisser le commutateur principal sur OFF.

Remarque

- Les paramètres de date et d'heure reprendront les valeurs par défaut d'usine si l'appareil photo est laissé sans batterie durant environ 3 jours.

FONCTIONS DU MENU

LISTES DE MENUS

Lorsque vous mettez l'appareil photo sous tension et que vous appuyez sur 📂, le menu principal s'affiche à l'écran ACL. C'est à partir des menus que vous réglez chacune des fonctions de l'appareil photo. Ce chapitre explique le fonctionnement des menus, à partir des écrans du mode de prise de vue.

Comment utiliser les menus

1 Appuyez sur pour afficher le menu principal. Appuyez sur .
2 Appuyez sur pour sélectionner un onglet, et appuyez sur .
3 Appuyez sur pour sélectionner un élément, et appuyez sur.
4 Appuyez sur pour sélectionner un paramètre. Appuyez sur pour terminer le réglage. Appuyez de nouveau sur pour quitter le menu et retourner en mode prise de vues.

Mode prise de vue

WB (Balance des blancs)

Règle la balance des blancs appropriée selon la source de lumière.

Règle la qualité et résolution.

Vue fixe : SHQ, HQ, SQ1, SQ2

Vidéo : HQ, SQ

MONITOR OFF [ACL ÉTEINT] (MONITOR ON [ACL ALLUMÉ])

Allume ou éteint aussi l'écran ACL lorsque l'appareil s'allume.

Si l'écran ACL est réglé sur éteint, le menu principal affiche MONITOR ON lorsque l'appareil s'allume.

Affiche toutes les images enregistrées l'une après l'autre. Le symbole est affiché lorsque l'appareil photo affiche des prises de vues fixes.

MOVIE PLAYBACK [LECT MOVIE]

Lit les vidéos. MOVIE PLAYBACK est affiché lorsqu'une vidéo est sélectionnée.

INFO

Affiche toutes les informations de prise de vues sur l'écran ACL.

ERASE [EFFACER]

Efface la photo ou la vidéo sélectionnée.

Le MODE MENU comprend 3 onglets. Appuyez sur pour sélectionner un onglet et afficher les options correspondantes.

Ces instructions sont uniquement destinées à une prise en main rapide. Vous trouverez un descriptif plus détaillé des fonctions dans le "Manuel de référence" sur le CD-ROM.

Mode prise de vue

Onglet CAMERA Onglet CARD [CARTE] Onglet SETUP [CONFIG]

Onglet CAMERA
	Permet de régler la luminosité de l’image (compensation d’exposition).
DIGITAL ZOOM [ZOOM NUM]	Permet la prise de vue à un grossissement supérieur à la valeur maximale du zoom optique.
	Permet de prendre des photos à 2 cm du sujet.
DRIVE	Sélectionne l’un des modes de prise de vues suivants (prise de vue unique) et (prise de vue en série).
PANORAMA [PANORAMIQUE]	Permet de prendre des photos panoramiques avec des cartes de marque Olympus CAMEDIA.

Onglet CARD [CARTE]
CARD SETUP[CONFIG CARTE]	Formate une carte.
Onglet SETUP [CONFIG]
ALL RESET[TOUT REINIT]	Détermine si les réglages actuels de l’appareil photo doivent être conservés ou non lorsque vous coupez l’alimentation.
	Sélection de la langue des messages affichés.
REC VIEW[VISUAL IMAGE]	Détermine si les photos sont affichées ou non sur l’écran ACL pendant leur enregistrement sur une carte.
FILE NAME[NOM FICHIER]	Change la méthode d’attribution des noms de fichiers.
PIXEL MAPPING	Vérifie si les fonctions de CCD et de traitement de l’image ne présentent pas d’erreurs.
	Règle la luminosité de l’écran ACL.
	Règle la date et l’heure.

Onglet PLAY [RECTURE]
	Protège les images d'une suppression accidentelle.
	Fait pivoter les images de 90 degrés soit dans le sens des aiguilles d'une montre, soit dans le sens inverse.
	Enregistre les informations de réservation d'impression sur la carte.

Onglet EDIT
	Diminue la taille du fichier et l’enregistre sous un nouveau nom.
INDEX Crée une image index d’une vidéo en 9 vues fixes.

Onglet CARD [CARTE]
CARD SETUP[CONFIG CARTE]	Supprime toutes les données d’images stockées sur la carte. (ALL ERASE, FORMAT)

Onglet SETUP [CONFIG]
ALL RESET[TOUT REINIT]	Détermine si les réglages actuels de l’appareil photo doivent être conservés ou non lorsque vous coupez l’alimentation.
	Sélection de la langue des messages affichés.
	Règle la luminosité de l’écran ACL.
	Règle la date et l’heure.
	Sélectionne le nombre de photos dans l’affichage d’index.

PRISE DE VUES – INSTRUCTIONS DE BASE

Mode prise de vue

Cet appareil photo vous permet de faire des prises de vues fixes et d'enregistrer des vidéos. L'appareil photo possède 7 modes de prise de vue que vous choisissez en fonction des conditions de prise de vue et de l'effet que vous souhaitez obtenir.

Le réglage d'usine par défaut du mode de prise de vue est PROGRAM AUTO. Pour des prises de vues normales ne nécessitant aucun effet ni réglage spécial, vous n'avez pas à suivre cette procédure.

1 Faites glisser le commutateur principal sur en appuyant et maintenant la touche de verrouillage.

• L'appareil photo passe en mode de prise de vue.
• L'objectif se déploie et l'écran ACL s'allume.

Fr

2 Appuyez sur

- Vous permet de sélectionner le mode de prise de vues (molette virtuelle).

P MODE PROGRAM AUTO SELECT→→ GO→OK

Écran affichant la molette virtuelle

3 Sélectionnez le mode le plus approprié parmi ceux indiqués ci-dessous.

- Appuyez sur pour sélectionner le mode.

4 Appuyez sur . OK

- Le mode de prise de vues est réglé et la molette virtuelle disparaît. Même si vous n'appuyez pas sur la touche, le mode sera réglé et la molette disparaîtra.

P PROGRAM AUTO (Réglage d'usine par défaut)

Ce mode est utilisé pour la photographie courante. L'appareil photo adopte automatiquement les réglages pour un équilibre naturel des couleurs. Les autres fonctions telles que le mode du flash et la mesure peuvent être réglées manuellement.

(Portrait)

Permet de prendre une photo-portrait d'une personne. L'appareil photo règle automatiquement des conditions de prise de vues optimales.

(Paysage + Portrait)

Permet de photographier à la fois le sujet et le paysage. L'appareil photo règle automatiquement des conditions de prise de vue optimales.

(Paysage)

Permet de photographier des paysages et des scènes en extérieur. L'appareil photo règle automatiquement des conditions de prise de vues optimales.

(Scène de nuit)

Permet de faire des photos le soir ou la nuit. L'appareil photo ralentit la vitesse d'obturation par rapport à une prise de vue normale. Si vous utilisez un autre mode pour prendre une photo dans la rue, la nuit, le manque de luminosité produit une image noire avec des points lumineux. Ce mode permet de restituer l'aspect réel de la rue. L'appareil photo règle automatiquement des conditions de prise de vue optimales. Si vous utilisez le flash, vous pouvez prendre des photos du sujet et de l'arrière-plan.

(Auto-portrait)

Vous permet de prendre une photo de vous-même tout en tenant l'appareil photo. Pointez l'objectif vers vous-même afin de mémoriser la mise au point sur vous. L'appareil photo règle automatiquement des conditions de prise de vue optimales. Le zoom est réglé en position grand angle et ne peut être modifié.

(Vidéos)

Permet de réaliser des vidéos. L'appareil photo conserve la mise au point et l'exposition appropriée même si le sujet se déplace. Vous ne pouvez pas enregistrer de bande sonore avec la vidéo.

PRISE DE VUES FIXE

Vous pouvez effectuer des prises de vue fixe soit à l'aide du viseur, soit à l'aide de l'écran ACL. Les deux méthodes sont simples, il vous suffit d'appuyer sur le déclencheur.

1 Faites glisser le commutateur principal sur en appuyant et maintenant la touche de verrouillage.

• L'appareil photo passe en mode de prise de vue.
• L'objectif se déploie et l'écran ACL s'allume.

2 Cadrez l'image tout en observant votre sujet sur l'écran ACL.

• Vous pouvez prendre des photos en utilisant le viseur, avec l'écran ACL éteint.
• Lorsque l'écran ACL est éteint le témoin vert et le symbole ne s'affichent pas.

3 Appuyez doucement sur le déclencheur (jusqu'à mi-course) pour effectuer la mise au point.

• La mise au point et l'exposition sont mémorisées, le voyant vert s'allume. (Mémorisation de la mise au point)
• Lorsque le flash est prêt au déclenchement, le symbole s'allume.

4 Enfoncez complètement le déclencheur (à fond).

• L'appareil prend la photo.
- La barre BUSY s'affiche pendant que l'image est enregistrée sur la carte. La prise de vue suivante est prête lorsque l'affichage s'éteint.

Lorsqu'une mise au point satisfaisante ne peut pas être obtenue sur le sujet que vous souhaitez photographier, vous pouvez effectuer la mise au point sur quelque chose d'autre, qui se trouve plus ou moins à la même distance (mémorisation de la mise au point) ; et prendre des photos selon la procédure décrite ci-dessous.

1 Faites glisser le commutateur principal sur en appuyant et maintenant la touche de verrouillage.

• L'appareil photo passe en mode de prise de vue.
• L'objectif se déploie et l'écran ACL s'allume.

2 Placez les repères de mise au point automatique autour du sujet sur lequel vous voulez effectuer la mise au point.

- Lorsque vous prenez en photo un sujet sur lequel il est difficile d'effectuer la mise au point, visez un sujet placé à peu près à la même distance.

P H0:2048×158830

Repère de mise au point automatique

3 Enfoncez le déclencheur à mi-course jusqu'à ce que le voyant vert s'allume.

• La mise au point et l'exposition sont mémorisées, le voyant vert s'allume.
• Le voyant vert clignote si la mise au point et l'exposition ne sont pas mémorisées. Retirez votre doigt du déclencheur, recadrez le sujet puis enfoncez à nouveau le déclencheur à mi-course.

4 Recadrez votre photo tout en maintenant le déclencheur enfoncé à mi-course.

5 Enfoncez complètement le déclencheur.

ENREGISTREMENT DE VIDÉOS

Vous pouvez enregistrer des vidéos avec cet appareil photo. Vous pouvez lire les vidéos avec cet appareil. Le son ne peut pas être enregistré.

1 Faites glisser le commutateur principal sur en appuyant et maintenant la touche de verrouillage.

• L'appareil photo passe en mode de prise de vue.
• L'objectif se déploie et l'écran ACL s'allume.

2 Appuyez sur Ⓐ (☐) pour afficher la molette virtuelle.

3 Appuyez sur pour sélectionner, puis appuyez sur

• L'enregistrement de vidéos est activé et l'appareil revient en mode de prise de vues.
• Sur l'écran ACL, le symbole et la durée total d'enregistrement de la carte mémoire en cours d'utilisation s'affichent.

4 Cadrez l'image tout en observant votre sujet sur l'écran ACL.

5 Enfoncez le déclencheur à mi-course.

6 Appuyez complètement sur le déclencheur pour commencer l'enregistrement.

• Pendant l'enregistrement d'une vidéo, l'appareil ajuste automatiquement la mise au point et l'exposition en fonction du sujet en mouvement.
• Pendant l'enregistrement d'une vidéo, s'allume en rouge.

7 Appuyez de nouveau sur le déclencheur pour arrêter l'enregistrement.

- Lorsque le temps d'enregistrement restant est épuisé, l'enregistrement s'arrête automatiquement.

• Pendant l'enregistrement d'une vidéo le flash et le mode super gros plan sont désactivés.
• L'enregistrement est plus long pour les vidéos que pour les vues fixes.
• La durée d'enregistrement possible maximale varie selon les conditions telles que le mode d'enregistrement.

ZOOM AVANT SUR UN SUJET (ZOOM OPTIQUE)

La prise de vue au téléobjectif et au grand angle est possible en agrandissant jusqu'à 3x (limite du zoom optique, équivalent à 38 mm - 114 mm sur un appareil photo de 35 mm). La combinaison du zoom optique et du zoom numérique permet d'atteindre un facteur de grossissement maximal d'environ 10x.

1 Faites glisser le commutateur principal sur en appuyant et maintenant la touche de verrouillage.

• L'appareil photo passe en mode de prise de vue.
• L'objectif se déploie et l'écran ACL s'allume.

2 Poussez/tirez le levier de zoom tout en regardant le sujet sur l'écran.

3 Prenez la photo.

Remarque

- Les photos prises avec le zoom numérique peuvent avoir du grain.

Fr

UTILISATION DU FLASH

1 Faites glisser le commutateur principal sur en appuyant et maintenant la touche de verrouillage.

• L'appareil photo passe en mode de prise de vue.
• L'objectif se déploie et l'écran ACL s'allume.

2 Appuyez sur (1).

- Le réglage actuel du flash est affiché.

3 Appuyez sur (1) pour modifier le mode flash avec les réglages que vous désirez.

- A chaque fois que vous appuyez sur, le mode flash passe par les états suivants :

"Flash automatique" – "Flash atténuant l'effet "yeux rouges"' – "Flash d'appoint" – "Flash débrayé".

4 Enfoncez le déclencheur à mi-course.

- Lorsque le flash est prêt au déclenchement, le symbole reste allumé.

5 Enfoncez complètement le déclencheur pour prendre la photo.

Flash automatique (Pas d'indication)

Le flash se déclenche automatiquement lorsque l'éclairage est faible ou à contre-jour.

Flash atténuant l'effet "yeux rouges" ()

Ce mode permet d'atténuer sensiblement l'effet "yeux rouges" en émettant une série de pré-éclairs avant de déclencher l'éclair principal.

Flash d'appoint ( )

Le flash se déclenche quelles que soient les conditions d'éclairage.

Flash débrayé ( )

Le flash ne se déclenche pas, même dans des situations de faible éclairage.

UTILISATION DU RETARDATEUR

Cette fonction est utile lorsque la personne qui prend la photo veut également y figurer. Pour la prise de vues avec retardateur, fixez solidement l'appareil photo sur un trépied ou posez-le sur une surface horizontale.

1 Mettez le commutateur principal sur .

- L'objectif se déploie et l'écran ACL s'allume.

2 Appuyez sur ( ).

- Le réglage actuel du retardateur est affiché.

3 Appuyez sur ( ) pour activer ou désactiver le mode retardateur.

- Le réglage passe de ON a OFF à chaque fois que vous appuyez sur. Lorsque le mode retardateur est sélectionné, est affiché sur l'écran ACL.

4 Prenez la photo.

• Le voyant du retardateur s'allume pendant 10 secondes environ, puis commence à clignoter. Lorsqu'il a clignoté pendant 2 secondes et émis une tonalité d'avertissement, la photo est prise.
• Le mode retardateur est automatiquement annulé après une prise de vue.

PRISE DE VUE ÉLABORÉE

PRISE DE VUES EN SÉRIE

Cette fonction vous permet de prendre une succession rapide de vues fixes en appuyant sur le déclencheur et en le maintenant enfoncé (vous pouvez ainsi prendre jusqu'à environ 12 photos, au rythme de 1,5 par seconde uniquement en mode SQ2). Comme vous pouvez ensuite sélectionner les meilleures photos d'un ensemble de prises de vues en série, il est recommandé d'utiliser ce mode lorsque vous photographiez un sujet qui bouge. La mise au point, l'exposition et la balance des blancs sont réglées lors de la première photo. Vous pouvez également supprimer les photos qui ne vous satisfont pas ensuite.

FONCTIONS DU MENU - Menus Mode

PRISE DE VUES EN MODE GROS PLAN

Utilisez le mode gros plan pour photographier des sujets proches (W: 20cm\~50cm/T: 50cm\~90cm)

1 Mettez le commutateur principal sur .
2 Appuyez sur ( ) .
3 Appuyez sur ⚙️ ( ) pour activer ou désactiver le mode gros plan.
4 Prenez la photo.

AFFICHAGE D'IMAGES FIXES

1 Mettez le commutateur principal sur .

- L'écran ACL s'allume et affiche la dernière photo prise. (Affichage d'une seule photo)

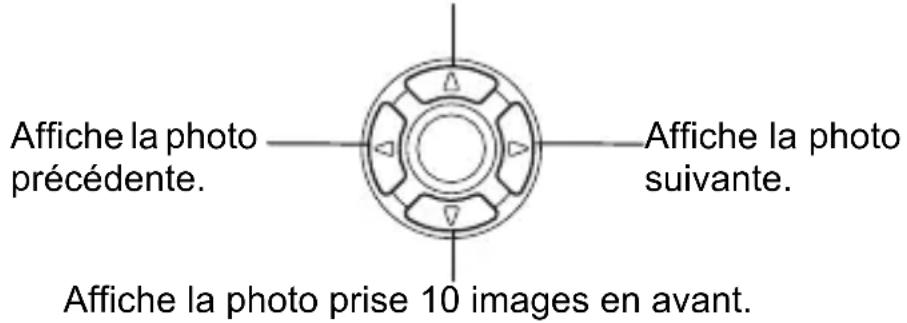

2 Utilisez les touches fléchées pour afficher d'autres photos.

Affiche la photo prise 10 images en arrière.

Affiche la photo précédente. Affiche la photo suivante. Affiche la photo prise 10 images en avant.

Fr

3 Mettez le commutateur principal sur OFF.

- L'écran ACL et l'appareil photo s'éteignent.

Contrôle rapide (QUICK VIEW)

Cette fonction vous permet d'afficher les images pendant que l'appareil photo est en mode prise de vue. Elle est utile lorsque vous voulez vérifier rapidement les résultats de la prise de vues avant de continuer.

1 Appuyez sur la touche QUICK VIEW en mode de prise de vues.
2 Enfoncez le déclencheur à mi-course ou sur la touche QUICK VIEW pour revenir au mode prise de vues.

Affichage en gros plan

Les photos affichées sur l'écran ACL peuvent être agrandies par pas jusqu'à 4 fois leur taille originale.

1 Mettez le commutateur principal sur .

- L'écran ACL s'allume et affiche la dernière photo prise. (Affichage d'une seule photo)

2 Utilisez les touches fléchées pour afficher les images fixes que vous souhaitez agrandir.

- Vous ne pouvez pas agrandir les images qui comportent le symbole .

3 Tirez le levier de zoom vers .T ^Q

• L'agrandissement augmente à chaque fois que vous tirez sur le levier de zoom.
• Pour revenir à la taille originale de l'image (1x), poussez le levier de zoom vers _w

Affichage d'index

Cette fonction vous permet d'afficher plusieurs images à la fois sur l'écran ACL. Vous pouvez afficher 4, 9 ou 16 images.

1 Mettez le commutateur principal sur .

- L'écran ACL s'allume et affiche la dernière photo prise. (Affichage d'une seule photo)

2 Poussez sur le levier de zoom vers pour passer en mode d'affichage d'index.

• Utilisez les touches fléchées pour sélectionner la photo.
• Pour revenir à l'affichage d'une seule image, tirez le levier de zoom vers _T^Q .

- LECT MOVIE (MOVIE PLAYBACK) – LECTURE DE VIDEOS

1 Mettez le commutateur principal sur .

- L'écran ACL s'allume et affiche la dernière photo prise. (Affichage d'une seule photo)

2 Utilisez les touches fléchées pour sélectionner une image comportant le symbole 📁

3 Appuyez sur . OK

• Le menu principal s'affiche.

4 Appuyez sur pour sélectionner MOVIE PLAYBACK.

5 Appuyez sur pour sélectionner PLAYBACK, et appuyez sur 📊

- La vidéo est lue. Lorsque la fin de la vidéo est atteinte, l'affichage revient automatiquement à son début.

- Les fonctions d'avance/retour rapide sont disponibles pendant la lecture.

: Avance rapide. Chaque pression sélectionne la vitesse x1, x2 et x20.

: Retour rapide. Chaque pression sélectionne la vitesse x1, x2 et x20.

- Le menu MOVIE PLAYBACK est de nouveau affiché lorsque la fin de la vidéo est atteinte.

PLAYBACK: Relit la vidéo intégralement.

FRAME BY FRAME:

Permet de faire défiler la vidéo manuellement, une image à la fois.

EXIT: Quitte le mode lecture de vidéos.

Appuyez sur pour sélectionner PLAYBACK, FRAME BY

FRAME ou EXIT, et appuyez sur

Lorsque l'option FRAME BY FRAME est sélectionnée

: Affiche la première image de la vidéo.

: Affiche la dernière image de la vidéo.

: Affiche l'image suivante. La vidéo défile en continu si vous maintenez la touche enfoncée.

: Affiche l'image précédente. La vidéo défile en continu en marche arrière si vous maintenez la touche enfoncée.

: Affiche le menu MOVIE PLAYBACK.

PROTECTION DES PHOTOS

Il est conseillé de protéger les photos importantes pour éviter de les effacer accidentellement.

1 Mettez le commutateur principal sur .

- L'écran ACL s'allume et affiche la dernière photo prise. (Affichage d'une seule photo)

2 Utilisez les touches fléchées pour sélectionner la photo que vous voulez protéger.

3 Appuyez sur.

• Le menu principal s'affiche.

4 Dans le menu principal, sélectionnez MODE MENU → PLAY → et appuyez sur.

5 Appuyez sur pour sélectionner ON, et appuyez sur.

• Pour annuler la protection, appuyez sur OFF.
• Appuyez de nouveau sur pour quitter le menu.

Remarque

- Les photos protégées ne peuvent être supprimées avec la fonction d'effacement d'une seule photo/de toutes les photos, mais elles seront toutes effacées par un formatage.

EFFACEMENT DES PHOTOS

Cette fonction vous permet d'effacer des images enregistrées. Vous pouvez choisir la fonction d'effacement d'une photo ou de toutes les photos.

Remarque

• Vous ne pouvez pas effacer des photos protégées. Annulez la protection avant d'effacer ce type de photos.
• Une fois effacées, les photos ne peuvent pas être récupérées. Veuillez faire attention à ne pas effacer accidentellement les photos que vous souhaitez conserver.

Effacement d'une seule photo

Cette fonction n'efface que l'image actuellement affichée sur l'écran ACL. La fonction d'effacement de toutes les photos permet de supprimer toutes les images de la carte en une seule fois.

1 Mettez le commutateur principal sur .

- L'écran ACL s'allume et affiche la dernière photo prise. (Affichage d'une seule photo)

2 Utilisez les touches fléchées pour sélectionner la photo que vous voulez effacer.

3 Appuyez sur.

• Le menu principal s'affiche.

4 Appuyez sur pour sélectionner ERASE.

5 Appuyez sur poursélectionner YES, et appuyez sur

- La photo est effacée et le menu est fermé.

1 Dans le menu principal du mode affichage, sélectionnez MODE MENU → CARD → CARD SETUP, et appuyez sur Ⓤ.

2 Appuyez sur pour sélectionner ALL ERASE, et appuyez sur OK

3 Appuyez sur poursélectionner YES, et appuyez sur OK.

- Toutes les photos sont effacées.

CONFIG CARTE (CARD SETUP) – CONFIGURATION DE CARTES

Cette fonction vous permet de formater des cartes. Le formatage prépare les cartes à recevoir des données. Avant d'utiliser des cartes d'une marque autre que Olympus ou des cartes qui ont été formatées sur un ordinateur, vous devez les formater avec cet appareil photo.

Toutes les données existantes, y compris les données protégées, sont effacées lorsque la carte est formatée. Assurez-vous d'avoir sauvegardé les données importantes sur un ordinateur avant de formater une carte en cours d'utilisation.

1 Dans le menu principal, sélectionnez MODE MENU → CARD → CARD SETUP, et appuyez sur

• Mode de prise de vue
  L'écran T FORMAT s'affiche.
• Mode Affichage
  L'écran CARD SETUP s'affiche.

2 Si l'écran FORMAT s'affiche, appuyez sur pour sélectionner YES.

Si l'écran CARD SETUP s'affiche, appuyez sur pour sélectionner FORMAT, et appuyez sur.

Quand l'écran FORMAT s'affiche, appuyez sur pour sélectionner YES.

3 Appuyez sur . OK

- La barre BUSY d'opération en cours s'affiche pendant le formatage de la carte.

AVEC RÉSERVATION D'IMPRESSION (DPOF)

DPOF est l'abréviation de l'anglais "Digital Print Order Format" (Format de commande de tirage numérique). Il s'agit d'un format utilisé pour enregistrer automatiquement les informations d'impression à partir des appareils photo numériques.

Si vous apportez une carte qui contient des informations d'impression à un laboratoire photo qui prend en charge le format DPOF, il pourra effectuer les tirages d'après les réservations DPOF. Vous pouvez également effectuer les tirages vous-même sur une imprimante compatible DPOF.

Réservation de toutes les images

Cette fonction vous permet d'imprimer toutes les photos enregistrées sur la carte. Indiquez le nombre de tirages souhaités et précisez si la date et l'heure doivent ou non être imprimées.

Réservation d'une seule image

Utilisez cette fonction pour n'imprimer que les photos sélectionnées. Utiliser aussi pour modifier le nombre enregistré de tirages et les réglages de la date/l'heure. Affichez les photos que vous souhaitez imprimer et fixez le nombre souhaité d'exemplaires.

Réinitialisation des données de réservation d'impression

Cette fonction vous permet de réinitialiser les données de réservation d'impression pour les images enregistrées sur la carte.

IMPRESSION DIRECTE (PictBridge)

En connectant l'appareil à une imprimante compatible PictBridge à l'aide d'un câble USB, vous pouvez imprimer directement des photos enregistrées sans utiliser d'ordinateur.

PictBridge est la norme utilisée pour connecter des appareils photo numériques et des imprimantes de différents fabricants et pour imprimer des photos directement.

IMPRESSION [PRINT] Imprime la photo sélectionnée.

IMPR TOUT [ALL PRINT] Imprime toutes les images sur la carte.

IMPR MULT [MULTI PRINT] Imprime une photo dans plusieurs formats.

INDEX TOUT [ALL INDEX] Imprime un index de toutes les photos stockées sur la carte.

DEMANDE D'IMPRESSION [PRINT ORDER]

Imprime les photos selon les données de reservation d'impression. Si aucune réservation d'impression n'a été effectuée, l'option n'est pas affichée.

Options pour le mode d'impression et autres réglages

- Les options disponibles pour certains réglages tels que le mode d'impression et la taille du papier peuvent être différentes selon le type d'imprimante. Pour plus de détails, reportez-vous au manuel d'instructions de votre imprimante.

Reportez-vous au "Manuel de référence" sur le CD-ROM pour plus d'informations.

TRANSFERT DES PHOTOS VERS UN ORDINATEUR

En raccordant l'appareil photo à un ordinateur avec le câble USB fourni, vous pouvez transférer des images d'une carte vers l'ordinateur. Certains systèmes d'exploitation peuvent nécessiter un réglage spécial avant du premier branchement de l'appareil. Suivre le schéma ci-dessous. Pour plus de détails sur les procédures décrites dans le tableau, se référer au "Manuel de référence" sur le logiciel CD. Veuillez également consulter le "Guide d'installation de logiciel" livré avec le CD-ROM.

* Même si votre ordinateur dispose d'un connecteur USB, le transfert de données peut ne pas fonctionner correctement si vous utilisez l'un des systèmes d'exploitation indiqués ci-dessous ou si vous avez un connecteur USB additionnel (carte d'extension, etc.).
- Windows 95/NT 4.0
• Windows 98/98 SE actualisé à partir de Windows 95
• Mac OS 8.6 ou inférieur (sauf Mac OS 8.6 avec USB MASS Storage Support 1.3.5 installés en usine)
- Le transfert de données n'est pas garanti sur un système d'ordinateur construit à la maison ou sur un ordinateur sans système d'exploitation installé en usine.

- Vous pouvez visionner des images en utilisant: des applications graphiques qui supportent le format de fichier JPEG (Paint Shop Pro, Photoshop, etc.); des navigateurs Internet (Netscape Communicator,

Microsoft Internet Explorer, etc.); CAMEDIA Master; ou d'autres logiciels. Pour des détails sur l'utilisation des applications graphiques disponibles dans le commerce, reportez-vous à leurs manuels d'utilisations.

• QuickTime est nécessaire pour visionner des vidéos. QuickTime figure sur le CD fourni.
• Si vous voulez éditer des images, vous devez d'abord les télécharger sur votre ordinateur. Avec certains types de logiciels, les fichiers d'image peuvent être détruits si vous tentez d'éditer (faire pivoter, etc.) alors qu'ils sont toujours sur la carte.

POUR LES UTILISATEURS D'AUTRES SYSTÈMES D'EXPLOITATION

Les utilisateurs d'autres systèmes d'exploitation ne peuvent pas utiliser le câble USB fourni pour connecter l'appareil photo directement à l'ordinateur.

● Windows 95 ● Windows NT ● Mac OS avant OS 9

Vous pouvez télécharger des images directement vers votre ordinateur en utilisant un adaptateur de carte PC (en option).

Votre ordinateur possède-t-il une interface USB?

Existe-t-il un port avec la marque sur votre ordinateur?

Fr

Connectez l'appareil photo directement à l'ordinateur à

l'aide du câble USB fourni.

Utilisez le lecteur/graveur USB en option.

*Certains lecteurs de carte ne sont pas compatibles avec Mac OS X. Veuillez consulter le site web d'Olympus pour obtenir les informations de compatibilité les plus récentes.

Votre ordinateur possède-t-il un logement de carte PC intégré?

Non

Utilisez l'adaptateur de carte PC en option.

* Non supporté avec Windows NT4.0 et les systèmes inférieurs.

Adressez-vous au représentant Olympus le plus près de chez vous.

Reportez-vous au "Manuel de référence" sur le CD-ROM pour plus d'informations.

Pour la connexion à l'ordinateur, veuillez consulter le "Guide d'installation de logiciel" livré avec le CD-ROM.

CODES D'ERREUR

Indication de l’écran ACL	Cause possible Solution
[20SHV]NO CARD	[PAS DE CARTE]Aucune carte n’a été insérée ou vous avez inséré une carte qui n’est pas reconnue.	Insérez une carte ou insérez une autre carte.Si le problème persiste, formatez la carte. Si la carte ne peut pas être formatée, vous ne pouvez pas l’utiliser.
[07XIC]CARD ERROR	[ERR CARTE]Il y a un problème avec la carte.	Cette carte ne peut pas être utilisée. Insérez une nouvelle carte.
WRITE-PROTECT	[ECRIT PROTEGE]Il est impossible d’écrire sur la carte.	Le réglage en lecture seule est appliqué à la carte par l’ordinateur. Annuler le réglage à l’aide de l’ordinateur.
[T27H]CARD FULL	[CARTE PLEINE]La carte est pleine. Vous ne pouvez plus prendre de photo et vous ne pouvez plus y enregistrer d’informations telles qu’une réservation d’impression.	Remplacez la carte ou effacez une partie des photos. Avant de les effacer, téléchargez les photos importantes sur un ordinateur.
[KCXY]NO PICTURE	[PAS IMAGE]Il n’y a aucune photo sur la carte.	La carte ne contient aucune photo. Enregistrez des photos.
[54XD]PICTUREERROR	[ERREUR D’IMAGE]La photo sélectionnée a un problème. Par conséquent, elle ne peut pas être affichée sur la caméra.	Utilisez un logiciel de traitement d’image pour l’afficher sur un ordinateur. Si vous n’y parvenez pas, cela signifie que le fichier image est endommagé.
CARD-COVER OPEN	[!COUVER CARTE]Le couvercle du logement de la carte est ouvert.	Fermez le couvercle du logement de carte.
	La carte n’est pas formatée. Formatez la carte.	Toutes les données de la carte seront effacées.
[32X7]BATTERY EMPTY	[BATTERIE VIDE]L’appareil ne marche pas parce que les piles sont vides.	Mettez des piles neuves.

CARACTÉRISTIQUES

Type d'appareil photo : Appareil photo numérique (prise de vues et affichage)

Système d'enregistrement

Vue fixe : Enregistrement numérique, JPEG (conforme au système Design rule for Camera File system (DCF))

Normes applicables : Exif 2.2, Digital Print Order Format (DPOF), PRINT Image Matching II, PictBridge

Vidéo : Prise en charge de QuickTime Motion JPEG

Mémoire : carte xD-Picture Card (16 – 512 Mo)

Nombre d'images enregistrables

Lorsqu'une carte 16 : Environ 6 images (SHQ : 2.048 x 1.536)

Mo est utilisée Environ 20 images (HQ : 2.048 x 1.536)

Environ 32 images (SH1 : 1.600 x 1.200)

Environ 165 images (SQ2 : 640 x 480)

Nombre de pixels : 3.200.000 pixels effectifs

Capteur d'image : Capteur CCD à semi-conducteurs de 1/2,7" à 3.340.000 pixels (brut)

Objectif : Objectif Olympus 5,8 mm à 17,4 mm, f2,9 à 5,0, 7 éléments en 6 groupes (équivalent à un objectif de 38 mm à 114 mm sur un appareil photo de 35 mm)

Système de mesure : Mesure ESP numérique

Vitesse d'obturation : 1 à 1/2.000 sec. (2 sec. Pour le mode scène de nuit)

Portée de prise de vue : 0,5 m à (W), 0,9 m à (T) (normal) 0,2 m à 0,5 m (W), 0,5 m à 0,9 m (T) (mode gros plan)

Viseur : Viseur optique à image réelle

Écran ACL : Écran d'affichage couleur à cristaux liquides TFT de 1,8", 85.000 pixels

Connecteurs externes : Prise d'entrée CC (DC IN), connecteur USB (mini-B)

Calendrier : 2000 jusqu'à l'an 2099

automatique

Conditions de fonctionnement

Température : 0°C à 40°C (fonctionnement)

-20°C à 60°C (stockage)

Humidité : 30% à 90% (fonctionnement)/10% à 90%

(stockage)

Alimentation : 1 pile au lithium CR-V3 ou 2 piles AA (R6)

alcalines ou au nickel-hydrure.

Adaptateur secteur (en option)

Les piles au manganèse (zinc-carbone) ne

peuvent pas être utilisées.

Dimensions : 102 mm (L) x 55,5 mm (H) x 36,5 mm (P)

(à l'exclusion des protubérances)

Poids : 150 g (sans pile ni carte)

CARACTÉRISTIQUES MODIFIABLES SANS PRÉAVIS NI OBLIGATIONS DE LA PART DU FABRICANT.

Fr

INHALT

ERSTE SCHRITTE 84

MENÜFUNKTIONEN 96

GRUNDSÄTZLICHE AUFNAHMEFUNKTIONEN .... 102

Alcance de disparo : 0,5 m a (W), 0,9 m a (T) (normal)

0,2 m a 0,5 m (W), 0,5 m a 0,9 m (T)

(modo macro)

Tel : +49 40 - 23 77 3-0 / Fax : +49 40 - 23 07 61

Letters: Postfach 10 49 08, 20034 Hamburg, Germany
