Produkttyp	LED-Deckenleuchte
Marke	Livarno Lux
Modell	IAN 90546
Betriebsspannung	230 V ~ 50 Hz
Nennleistung	max. 11,5 W
Lampentyp	LED SMD (nicht austauschbar)
Anzahl Spots	8
Ausrichtung der Spots	Vertikal: 90°, horizontal: 330°
Verwendungszweck	Trockene Innenräume
Mitgeliefertes Montagematerial	Schrauben, Dübel Ø6 mm, Abdeckungen, Textilschläuche
Mindestabstand zu beleuchteten Objekten	0,5 m
Reinigung	Trockenes, fusselfreies Tuch
Sicherheit	Montage durch Elektriker erforderlich
Garantie	Gesetzliche Gewährleistung
Reparierbarkeit	Nicht austauschbare Lampen (integrierte LEDs)
Spritzwasserschutz	Nein (nur für Innenräume)

Häufig gestellte Fragen - IAN 90546 Livarno Lux

Wie installiere ich diese Leuchte?

Der elektrische Anschluss muss von einem Fachmann durchgeführt werden. Montieren Sie das Gehäuse an der Decke, bohren Sie Löcher mit Ø6 mm, setzen Sie die Dübel ein, befestigen Sie das Gehäuse mit den Schrauben, schließen Sie die Lüsterklemme (L für Phase, N für Neutralleiter) an und stecken Sie die Abdeckungen auf. Weitere Einzelheiten finden Sie in der Anleitung.

Kann ich die Lampen wechseln?

Nein, die Lampen sind nicht austauschbare integrierte LEDs. Bei einem Defekt muss die gesamte Leuchte ersetzt werden.

Wie hoch ist die Gesamtleistung der Leuchte?

Die Nennleistung beträgt max. 11,5 W.

Ist die Lampe dimmbar?

Die Anleitung erwähnt keine Kompatibilität mit einem Dimmer. Standardmäßig empfehlen wir, keinen Dimmer zu verwenden, sofern vom Hersteller nicht anders angegeben.

Kann ich diese Lampe im Freien verwenden?

Nein, diese Lampe ist ausschließlich für den Innenbereich in trockener Umgebung konzipiert. Sie ist nicht gegen Spritzwasser geschützt.

Wie reinige ich die Lampe?

Vor der Reinigung die Stromversorgung unterbrechen und die Lampe mindestens 5 Minuten abkühlen lassen. Verwenden Sie ein trockenes, fusselfreies Tuch. Verwenden Sie niemals Wasser oder Lösungsmittel.

Was tun, wenn die Lampe nicht leuchtet?

Überprüfen Sie die Stromversorgung (Sicherung, Schutzschalter). Stellen Sie sicher, dass die elektrischen Verbindungen korrekt sind. Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Elektriker.

Welche wichtigen Sicherheitsvorkehrungen gibt es?

Halten Sie einen Mindestabstand von 0,5 m zu beleuchteten Objekten ein. Verwenden Sie die Lampe niemals, wenn sie beschädigt ist. Lassen Sie die Lampe vor dem Berühren der Spots 5 Minuten abkühlen. Die Montage muss durch einen Elektriker erfolgen.

Kann ich die Spots ausrichten?

Ja, die Spots sind schwenkbar: 90° vertikal und 330° horizontal, um präzise Lichtakzente zu setzen.

Welche Garantie hat dieses Produkt?

Das Produkt unterliegt der gesetzlichen Gewährleistung (Artikel L211-4 ff. des französischen Verbraucherschutzgesetzes) und der Garantie gegen verborgene Mängel (Artikel 1641 ff. des französischen Zivilgesetzbuchs).

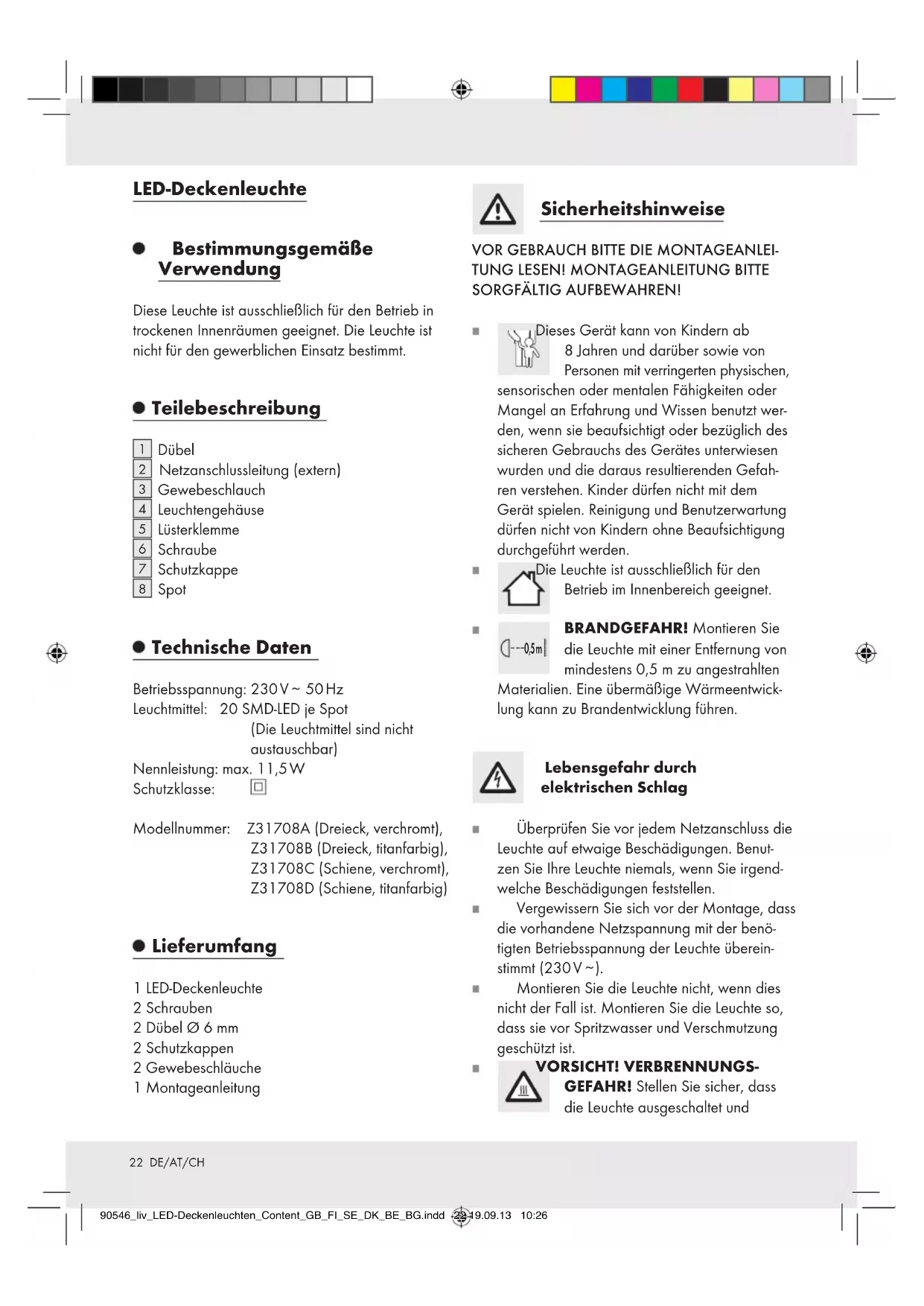

BEDIENUNGSANLEITUNG IAN 90546 Livarno Lux

Montage- und Sicherheitshinweise

IAN90546

● Technische gegevens

Bestimmungsgemäße Verwendung

Diese Leuchte ist ausschließlich für den Betrieb in trockenen Innenräumen geeignet. Die Leuchte ist nicht für den gewerblichen Einsatz bestimmt.

- Teilebeschreibung

1 Dübel
2 Netzanschlussleitung (extern)
3 Gewebeschlauch
4 Leuchtengehäuse
5 Lüsterklemme
6 Schraube
7 Schutzkappe
8 Spot

● Technische Daten

Betriebsspannung: 230V \~ 50Hz

Leuchtmittel: 20 SMD-LED je Spot

(Die Leuchtmittel sind nicht austauschbar)

Nennleistung: max. 11,5 W

Schutzklasse:

Modellnummer: Z31708A (Dreieck, verchromt),

Z31708B (Dreieck, titanfarbig),

Z31708C (Schiene, verchromt),

Z31708D (Schiene, titanfarbig)

- Lieferumfang

1 LED-Deckenleuchte
2 Schrauben
2 Dübel ∅ 6 mm
2 Schutzkappen
2 Gewebeschläuche
1 Montageanleitung

Sicherheitshinweise

VOR GEBRAUCH BITTE DIE MONTAGEANLEITUNG LESEN! MONTAGEANLEITUNG BITTE SORGFÄLTIG AUFBEWAHREN!

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Die Leuchte ist ausschließlich für den Betrieb im Innenbereich geeignet.

BRANDGEFAHR! Montieren Sie die Leuchte mit einer Entfernung von mindestens 0,5 m zu angestrahlten

Materialien. Eine übermäßige Wärmeentwicklung kann zu Brandentwicklung führen.

Lebensgefahr durch elektrischen Schlag

Überprüfen Sie vor jedem Netzanschluss die Leuchte auf etwaige Beschädigungen. Benutzen Sie Ihre Leuchte niemals, wenn Sie irgendwelche Beschädigungen feststellen.
Vergewissern Sie sich vor der Montage, dass die vorhandene Netzspannung mit der benötigten Betriebsspannung der Leuchte übereinstimmt (230 V \~).
Montieren Sie die Leuchte nicht, wenn dies nicht der Fall ist. Montieren Sie die Leuchte so, dass sie vor Spritzwasser und Verschmutzung geschützt ist.
VORSICHT! VERBRENNUNGS-GEFAHR! Stellen Sie sicher, dass die Leuchte ausgeschaltet und
GEFAHR! Stellen Sie sicher, dass die Leuchte ausgeschaltet und

VORSICHT! VERBRENNUNGS-

mindestens 5 min abgekühlt ist, bevor Sie diese berühren. Leuchtmittel können eine große Hitze entwickeln.

● Vor der Montage

Wichtig: Der elektrische Anschluss muss durch einen ausgebildeten Elektriker oder eine für Elektroinstallationen eingewiesene Person erfolgen. Diese muss Kenntnis über die Eigenschaften der Leuchte und Anschlussbestimmungen haben.

Stellen Sie vor der Installation sicher, dass an der Leitung, an der die Leuchte angeschlossen werden soll, keine Spannung vorliegt. Entfernen Sie hierfür die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (O-Stellung).
Überprüfen Sie die Spannungsfreiheit mittels Spannungsprüfer.
Das beigelegte Montagematerial ist für übliches festes Mauerwerk geeignet. Prüfen Sie, ob das Montagematerial für den von Ihnen gewählten Montageuntergrund geeignet ist. Überprüfen Sie auch, ob der gewählte Montageuntergrund zum Tragen der Leuchte geeignet ist. Informieren Sie sich hierüber gegebenenfalls bei einer Fachkraft.

- Montage

Hinweis: Die Montageschritte sind für alle in dieser Montageanleitung erwähnten Leuchtenmodelle identisch.

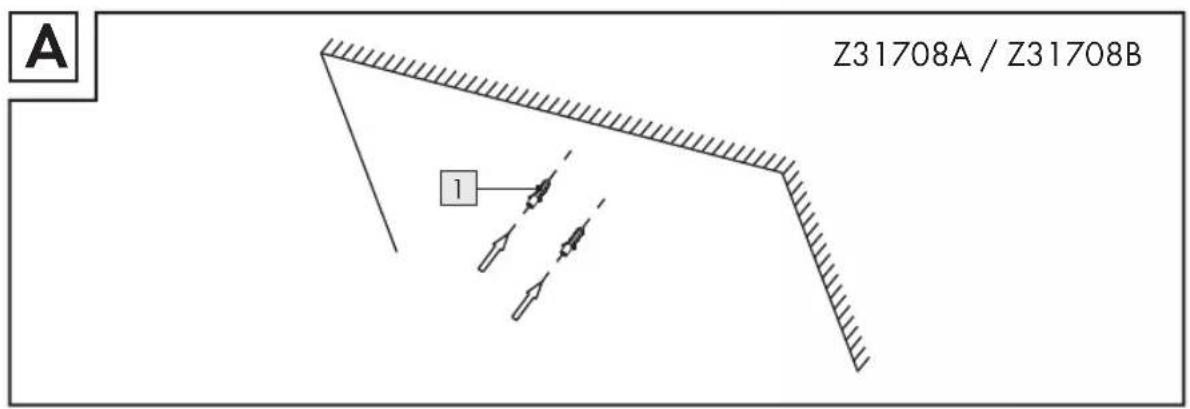

□ Halten Sie das Leuchtengehäuse gegen die Decke und markieren Sie die Bohrlöcher (siehe Abb. A).
Bohren Sie nun die Befestigungslöcher ( 6 mm). Stellen Sie sicher, dass Sie die Zuleitung nicht beschädigen.
Führen Sie die Dübel in die Bohrlöcher ein.

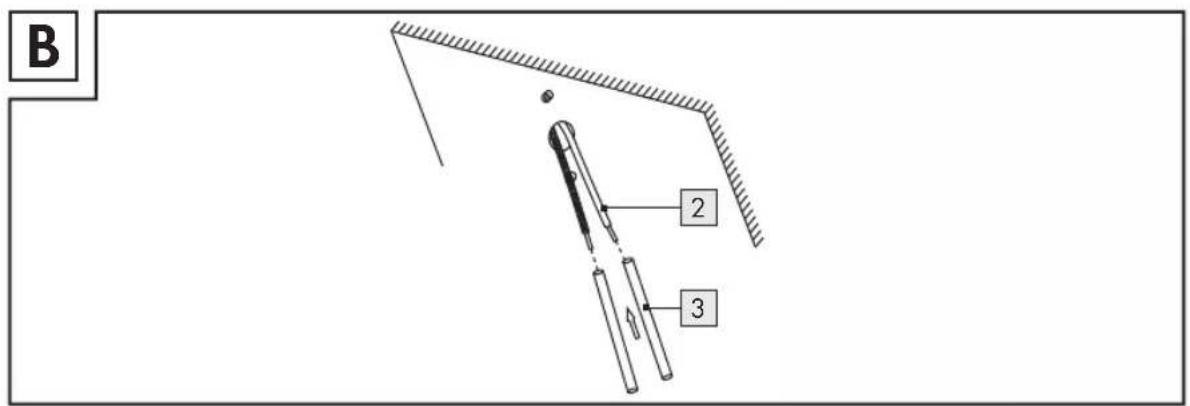

Ziehen Sie anschließend die Gewebeschläuche 3 über die Adern der externen Netzanschlussleitung 2 (siehe Abb. B).

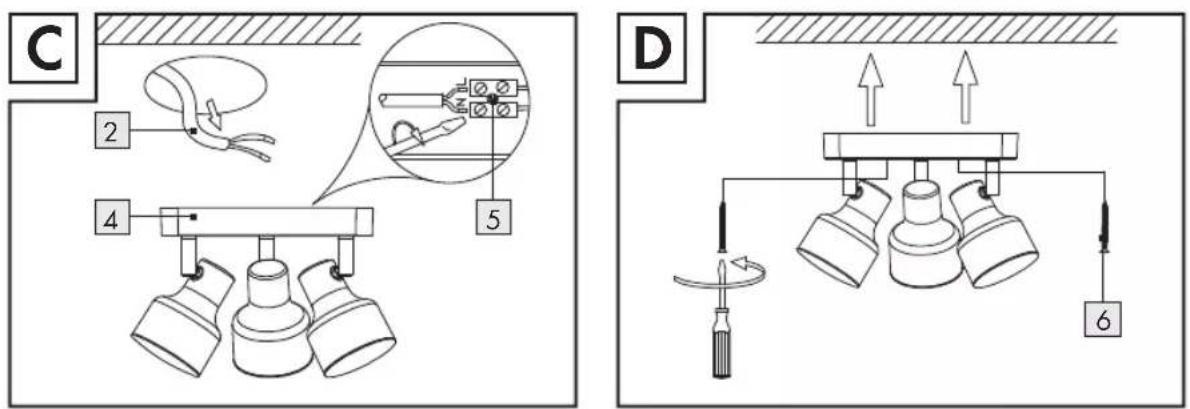

☐ Verbinden Sie die Lüsterklemme der Leuchte mit den Adern der externen Netzanschlussleitung (siehe Abb. C). Achten Sie hierbei auf die Kennzeichnungen an der Lüsterklemme (L für den spannungsführenden Leiter, N für den Nullleiter).
Befestigen Sie das Leuchtengehäuse anschließend mittels der Schrauben 6 (siehe Abb. D).

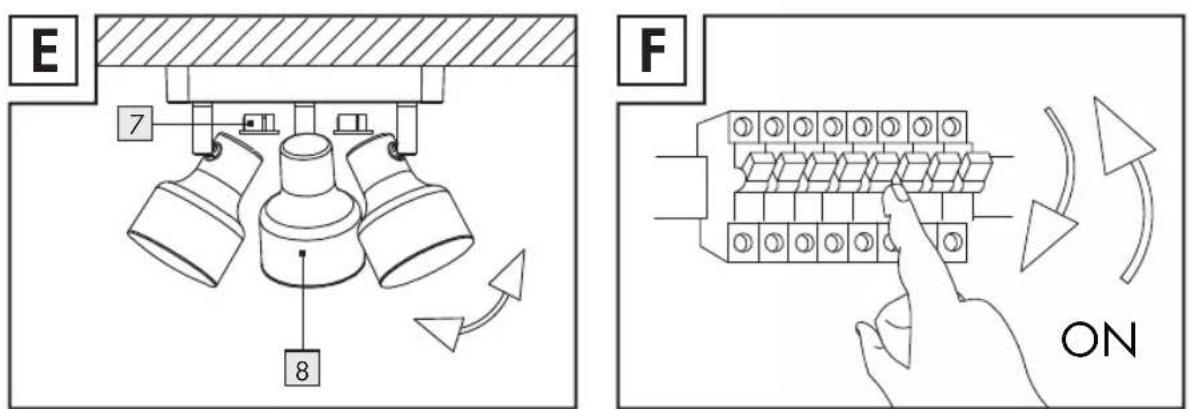

Stecken Sie die Schutzkappen auf die Öffnungen im Leuchtengehäuse (siehe Abb. E).

Nachdem Sie die Sicherung wieder eingesetzt bzw. den Leitungsschutzschalter im Sicherungskasten wieder eingeschaltet haben, ist Ihre Leuchte betriebsbereit.

- Spots ausrichten

Die Spots 8 lassen sich um ca. 90° vertikal und um ca. 330° horizontal ausrichten, um gezielt Lichtakzente zu setzen (siehe Abb. E).

ACHTUNG: Die Spots werden während des Betriebs heiß. Schalten Sie diese aus und lassen Sie sie 5 Minuten abkühlen, bevor Sie sie berühren.

- Reinigung und Pflege

Bevor Sie mit der Reinigung und Pflege Ihrer Leuchte beginnen, trennen Sie die Leuchte zuerst vom Netz (Sicherung entfernen oder Leitungsschutzschalter im Sicherungskasten ausschalten – 0-Stellung) und lassen Sie sie mindestens 5 Minuten lang abkühlen! Aus Gründen der elektrischen Sicherheit darf die Leuchte niemals mit Wasser oder anderen Flüssigkeiten gereinigt oder gar in Wasser getaucht werden.

Benutzen Sie keine Lösungsmittel, Benzin o. Ä. Die Leuchte würde hierbei Schaden nehmen.
□ Verwenden Sie zur Reinigung nur ein trockenes fusselfreies Tuch.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Möglichkeiten zur Entsorgung des ausgedienten Produktes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Entsorgen Sie das Gerät / den Artikel keinesfalls in den normalen Hausmüll.

Das Gerät / den Artikel über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung entsorgen.

Beachten Sie die gültigen Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung.

EMC CE

Stand der Informationen: 09 / 2013 · Ident.-No.:

Z31708A/B/C/D092013-GB/FI/SE/DK/BE/BG
