BRUKSANVISNING IAN 90546 Livarno Lux

LED-LOFTSLAMPE Montage- og sikkerhedsanvisninger LEDT AKLAMPA Monterings- och säkerhetsanvisningar

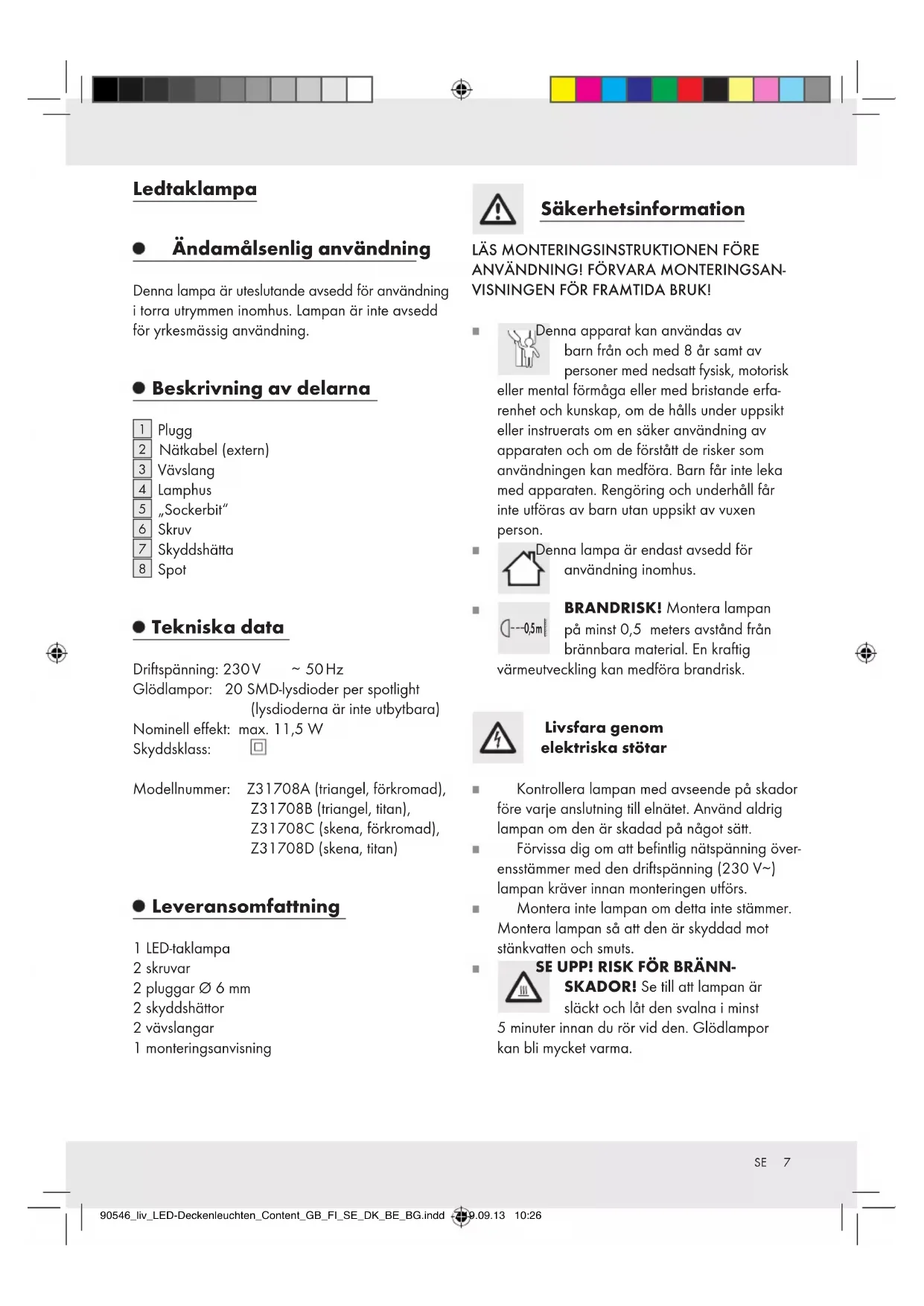

50 Hz Glödlampor: 20 SMD-lysdioder per spotlight (lysdioderna är inte utbytbara) Nominell effekt: max. 11,5 W Skyddsklass: Modellnummer: Z31708A (triangel, förkromad), Z31708B (triangel, titan), Z31708C (skena, förkromad), Z31708D (skena, titan) Leveransomfattning 1 LED-taklampa 2 skruvar 2 pluggar Ø 6 mm 2 skyddshättor 2 vävslangar 1 monteringsanvisning Säkerhetsinformation

VISNINGEN FÖR FRAMTIDA BRUK! Denna apparat kan användas av barn från och med 8 år samt av personer med nedsatt fysisk, motorisk eller mental förmåga eller med bristande erfa- renhet och kunskap, om de hålls under uppsikt eller instruerats om en säker användning av apparaten och om de förstått de risker som användningen kan medföra. Barn får inte leka med apparaten. Rengöring och underhåll får inte utföras av barn utan uppsikt av vuxen person. Denna lampa är endast avsedd för användning inomhus. 0,5 m BRANDRISK! Montera lampan på minst 0,5 meters avstånd från brännbara material. En kraftig värmeutveckling kan medföra brandrisk. Livsfara genom elektriska stötar Kontrollera lampan med avseende på skador före varje anslutning till elnätet. Använd aldrig lampan om den är skadad på något sätt. Förvissa dig om att befintlig nätspänning över- ensstämmer med den driftspänning (230 V∼) lampan kräver innan monteringen utförs. Montera inte lampan om detta inte stämmer. Montera lampan så att den är skyddad mot stänkvatten och smuts. SE UPP! RISK FÖR BRÄNN- SKADOR! Se till att lampan är släckt och låt den svalna i minst 5 minuter innan du rör vid den. Glödlampor kan bli mycket varma. 90546_liv_LED-Deckenleuchten_Content_GB_FI_SE_DK_BE_BG.indd 7 19.09.13 10:268 SE Före montering Viktigt: Låt endast behörig elektriker utföra elinstallationer. Behörig elektriker har kunskaper om lampans egenskaper och anslutningsregler. Kontrollera att ledningen, som lampan ska in- stalleras på, är spänningslös innan installationen påbörjas. Skruva ur säkringen eller koppla ur strömkretsen i säkringsskåpet genom att ställa huvudströmbrytaren i 0-läge. Kontrollera med spänningsprovare att ingen spänning föreligger. Det monteringsmaterial som medföljer lämpar sig för vanligt fast murverk. Kontrollera om monteringsmaterialet är lämpligt för den monteringsyta du valt. Kontrollera också om monteringsytan du valt är lämpligt för att bära lampan. Vid behov inhämta information hos en yrkesman. Montering Hänvisning: De olika monteringsstegen är identiska för alla lampmodeller som nämns i monteringsanvisningen. Håll upp lamphuset

mot taket och markera borrhålen (se bild A). Borra nu fästhålen (Ø 6 mm). Se till att den inkommande ledningen inte skadas. Sätt in pluggarna

i borrhålen. Dra därefter vävslangarna

över den externa nätanslutningsledningens

ledare (se bild B). Anslut lampans sockerbit

till ledarna på den externa anslutningsledningen (se bild C). Beakta därvid beteckningarna på dvärgbryta- ren (L för den spänningsförande ledaren, N för nollledaren). Sätt därefter fast lamphuset

med hjälp av skruvarna

(se bild D). Sätt skyddshättorna

på lamphusets öppningar (se bild E). När du satt i säkringen igen resp. åter slagit på dvärgbrytaren i säkringslådan, är din lampa driftklar. Inställning av din spotlight Dina spotlights

kan riktas ca 90° vertikalt och ca 330° horisontellt, för att man ska kunna rikta ljuset exakt (se bild E). OBS! Spotlights blir mycket varma när de är tända. Stäng därför av dem och låt dem svalna i 5 minuter innan du rör vid dem. Rengöring och skötsel Innan du börjar med rengöring och skötsel av din lampa, måste den först skiljas från elnätet (ta bort säkringen eller stäng av dvärgbrytaren i säkringslå- dan – 0-läge) och därefter svalna i minst 5 minuter! Av säkerhetsskäl får lampan inte rengöras med vat- ten eller annan vätska och absolut inte doppas i vatten. Använd inga lösningsmedel, bensin eller dylikt. Lampan kan bli skadad. Använd endast en torr luddfri duk för rengöring. Avfallshantering Förpackningen består av miljövänliga material, som kan lämnas på lokala återvinningsstationer. Information om var du kan lämna den uttjänta produkten för avfallshantering erhåller du hos kommunen. Apparaten / artikeln får under inga omständigheter kastas i det vanliga hushållsavfallet. 90546_liv_LED-Deckenleuchten_Content_GB_FI_SE_DK_BE_BG.indd 8 19.09.13 10:269 SE Låt ett auktoriserat företag ta hand om avfallshanteringen av apparaten/ arti- keln eller lämna den på den kommunala soptippen. Observera gällande föreskrifter. Om du är tveksam, vänd dig till den lokala avfallshanteringsanlägg- ningen. EMC 90546_liv_LED-Deckenleuchten_Content_GB_FI_SE_DK_BE_BG.indd 9 19.09.13 10:2610 DK LED-loftslampe Formålsbestemt anvendelse Denne lampe er udelukkende egnet til indendørs brug. Lampen er ikke bestemt til erhvervsmæssig brug. Beskrivelse af dele

Nettilslutningsledning (ekstern)

(se afbildning B). Forbind lampens kronemuffe
