IAN 90546 - Осветление Livarno Lux - Безплатно ръководство за потребителя

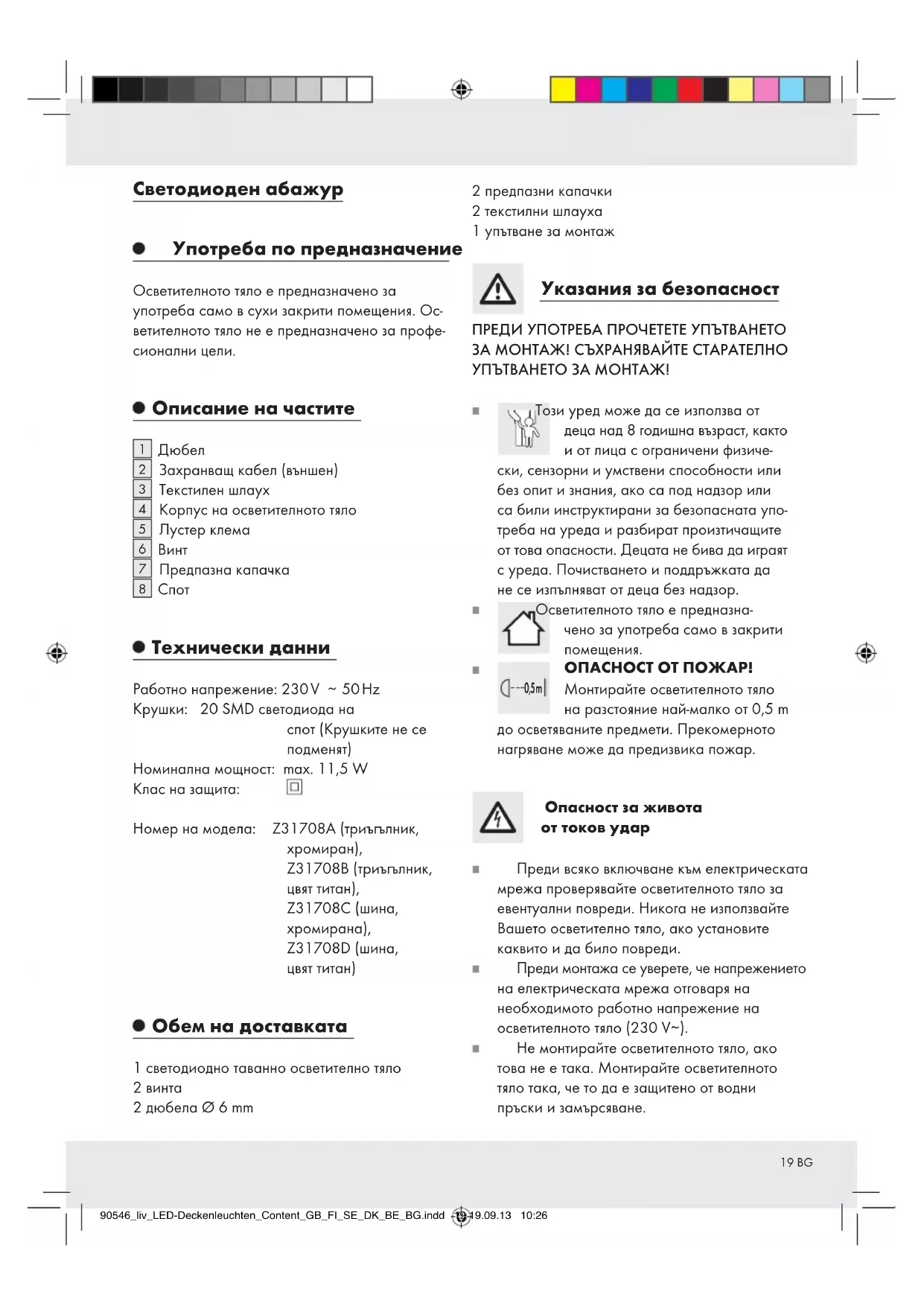

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ IAN 90546 Livarno Lux

Осветителното тяло е предназначено за употреба само в сухи закрити помещения. Осветителното тяло не е предназначено за професионални цели.

- Описание на частите

1 Дюбел
2 Захранващ кабел (външен)
3 Текстилен шлаух
4 Корпус на осветителното тяло
5 Лустер клема
6 Винт
7 Предпазна капачка
8 Спот

● Технически данни

Крушки: 20 SMD светодиода на

Номинална мощност: max. 11,5 W

Клас на защита:

Номер на модела: Z31708A (триъгълник, хромиран), Z31708B (триъгълник, цвят титан), Z31708C (шина, хромирана), Z31708D (шина, цвят титан)

- Обем на доставката

1 светодиодно таванно осветително тяло
2 винта
2 дюбела ∅ 6 mm

2 предпазни капачки
2 текстилни шлауха
1 упътване за монтаж

Указания за безопасност

Този уред може да се използва от деца над 8 годишна възраст, както и от лица с ограничени физически, сензорни и умствени способности или без опит и знания, ако са под надзор или са били инструктирани за безопасната употреба на уреда и разбират произтичащите от това опасности. Децата не бива да играят с уреда. Почистването и поддръжката да не се изпълняват от деца без надзор.

Осветителното тяло е предназначено за употреба само в закрити помещения.

ОПАСНОСТ ОТ ПОЖАР! Монтирайте осветителното тяло на разстояние най-малко от 0,5 м

до осветяваните предмети. Прекомерното нагряване може да предизвика пожар.

Опасност за живота от токов удар

Преди всяко включване към електрическата мрежа проверявайте осветителното тяло за евентуални повреди. Никога не използвайте Вашето осветително тяло, ако установите каквито и да било повреди.
Преди монтажа се уверете, че напрежението на електрическата мрежа отговаря на необходимото работно напрежение на осветителното тяло (230 V\~).
Не монтирайте осветителното тяло, ако това не е така. Монтирайте осветителното тяло така, че то да е защитено от водни пръски и замърсяване.

B

ИЗГАРЯНЕ! Преди да докоснете осветителното тяло, се уверете, че

тя е изключено и е изстивало минимум 5 min. Крушките се нагряват силно.

Преди монтажа

Важно: Електрическото свързване трябва да се извърши от обучен електротехник или от лице, инструктирано за работа с електрически инсталации. То трябва да познава характеристиките на осветителното тяло и разпоредбите за свързване.

След това издърпайте текстилните шлауххі върху жилата на външния захранващ кабел 2 (виж фигура В).
Свържете лустер клемата на осветителното тяло с жилата на външния захранващ кабел (виж фиг. С). При това съблюдавайте маркировките на лустер клемата (L за токопровеждащ проводник, N за нулев проводник).
След това закрепете корпуса на осветител- ното тяло 4 с винтовете 6 (виж фигур. D).
Поставете предпазните капачкій върху отворите в корпуса на осветителното тяло (виж фиг. Е).

Преди инсталацията се уверете, че линията, към която свързвате осветителното тяло, не е под напрежение. За целта извадете предпазителя или изключете защитния прекъсвач в електрическото табло (положение 0).
Проверете за протичане на напрежение с фазомер.
Приложените материали за монтаж са подходящи за обикновени, здрави тухлени стени. Уверете се, че материалите са подходящи за избраната от Вас основа за монтаж. Проверете също дали основата за монтаж е с подходяща товароносимост за осветителното тяло. При необходимост се консултирайте за това със специалист.

или сте включили отново защитния прекъсвач в електрическото табло, Вашето осветително тяло е готово за употреба.

Регулиране на спотовете

Спотовете 8 могат да се регулират вертикално на ок. 90° и хоризонтално на ок. 330°, за да се създадат светлинни акценти (виж фиг. Е).

ВНИМАНИЕ: По време на работа спотовете се нагряват силно. Преди да ги докоснете, ги изключете и оставете 5 минути да се охладят.

Почистване и поддръжка

Монтаж

Указание: Стъпките при монтаж са идентични за всички модели осветителни тела, посочени в настоящото упътване.

Придържайте корпуса на осветителнотто тяло 4 към тавана и маркирайте отворите за пробиване (виж фиг. А).
Сега пробийте крепежните отвори. (∅ 6 mm). Уверете се, че няма да повредите захранващия проводник.
Поставете дюбелите в пробитите отвори.

Преди започване на дейност по почистването и поддръжката изключете осветително тяло от за- хранването (развийте предпазителя или или из- ключете защитния прекъсвач в електрическото табло – положение 0) и го оставете минимум 5 минути да се охлади.

С оглед на електрическата безопасност осветителното тяло никога не бива да се почиства с вода или други течности, нито да се потопява във вода.

Не използвайте разтворители, бензин или др. подобни. Това би повредило осветителното тяло.

За почистване използвайте само суха кърпа, която не оставя власинки.

- Отстраняване като отпадък

Опаковката е изработена от екологични материали, които можете да предадете в местните пунктове за рециклиране.

Относно възможностите за отстраняване на непотребния продукт като отпадък се информи- райте от Вашата общинска или градска управа.

В никакъв случай не изхвърляйте уреда/артикула с обикновените битови отпадъци.

Отстранете уреда/артикула като отпадък чрез лицензирана фирма за утилизиране или чрез общинската служба за събiranе и преработка на отпадъци.

Спазвайте валидните разпоредби. При колебание се свържете с Вашата служба за събiranе и преработка на отпадъци.
