Produkttyp	Professionelle LED-Bar (Washer)
Marke	Cameo
Modell	Tribar 200 IR
Anzahl LEDs	12 RGB-LEDs à 3 W
Abstrahlwinkel	20°
DMX-Modi	2 Kanäle, 3 Kanäle-1, 3 Kanäle-2, 9 Kanäle, 12 Kanäle
Hauptfunktionen	DMX-512, Master/Slave, Musiksteuerung, automatische Programme, Infrarot-Fernbedienung, Farbmakros, Stroboskop
Stromversorgung	100-240 V, 50/60 Hz
Leistungsaufnahme	50 W
Sicherung	F1AL / 250V
Abmessungen (B x H x T)	1022 x 66 x 65 mm
Gewicht	2,8 kg
Gehäusematerial	Metall
Verfügbare Farben	Schwarz (CLTRIBAR200IR) oder Weiß (CLTRIBAR200IRWH)
Kühlung	Konvektion
Betriebstemperatur	0 °C bis 40 °C
Relative Luftfeuchtigkeit	< 85 %, ohne Kondensation
DMX-Anschlüsse	Eingang: 3-polige XLR-Stecker; Ausgang: 3-polige XLR-Buchse
Stromanschlüsse	Ein- und Ausgang IEC (für Durchschleifen)
Mitgeliefertes Zubehör	Infrarot-Fernbedienung, Montagebügel
Wartung und Reinigung	Mit einem trockenen Tuch reinigen. Gerät nicht öffnen.
Sicherheit	Montage in der Höhe durch qualifiziertes Personal; Sicherungsseile verwenden (2 Ösen); nicht direkt in den Strahl blicken; vor Wasser schützen; Lüftungshinweise beachten
Reparierbarkeit	Reparatur nur durch autorisiertes Personal. Keine vom Benutzer reparierbaren Teile.

Häufig gestellte Fragen - Tribar 200 IR Cameo

Wie schalte ich die LED-Bar ein und aus?

Verwenden Sie die Taste BL (Blackout) der Infrarot-Fernbedienung, um die Bar auszuschalten. Drücken Sie erneut BL, um sie einzuschalten. Sie können auch die MODE-Taste am Gerät verwenden, um zu navigieren und den Standby-Modus zu verlassen.

Wie konfiguriere ich die DMX-Adresse?

Drücken Sie MODE, bis die Adresse angezeigt wird (A001 bis A512). Verwenden Sie UP und DOWN, um sie zu ändern. Für eine synchrone Steuerung mehrerer Geräte stellen Sie dieselbe Adresse an jedem ein.

Welche DMX-Modi sind verfügbar?

Die DMX-Modi sind: 2CH, 3CH1, 3CH2, 9CH und 12CH. Wählen Sie sie über die MODE-Taste aus und bestätigen Sie mit ENTER. Jeder Modus bietet eine andere Kanalaufteilung für RGB-Steuerung, Stroboskop, Makros usw.

Wie verwende ich die Infrarot-Fernbedienung?

Richten Sie die Fernbedienung auf den IR-Empfänger an der Vorderseite, innerhalb von 8 Metern. Verfügbare Tasten sind: BL (Ein/Aus), R/G/B/W/A/U für Farben, CM für Makros, PG für Programme, SP für Geschwindigkeit, FL für Stroboskop, SC für Musiksteuerung und AU für Automatikmodus.

Wie aktiviere ich den Stroboskopeffekt?

Drücken Sie in einem Programm oder Makro ENTER, um zur Frequenzeinstellung zu gelangen (FS00 bis FS99). Verwenden Sie UP und DOWN, um die Blitzgeschwindigkeit einzustellen. FS00 deaktiviert den Effekt, FS99 ist die schnellste Frequenz.

Wie verwende ich die Musiksteuerung?

Drücken Sie die SC-Taste auf der Fernbedienung. Verwenden Sie + und -, um die Empfindlichkeit des eingebauten Mikrofons einzustellen. Die Bar reagiert dann auf den Rhythmus der Umgebungsmusik.

Welche automatischen Programme sind verfügbar?

Es gibt 13 interne Programme: PG00 (Farbmakros mit Stroboskop) und PG01 bis PG12 (Farbwechsel). Wählen Sie sie über die MODE-Taste aus. Die Übergangsgeschwindigkeit wird nach Bestätigung mit ENTER über die Tasten UP/DOWN eingestellt.

Wie verbinde ich mehrere Geräte im Master/Slave-Modus?

Konfigurieren Sie ein Gerät als Master (wählen Sie einen autonomen Modus) und die anderen als Slave (über das DMX-Menü). Verbinden Sie die DMX-Ausgänge der Slaves mit dem DMX-Eingang des Masters. Der Master steuert dann die Slaves.

Welche Sicherheitsvorkehrungen sind bei der Installation in der Höhe zu beachten?

Die Montage in der Höhe muss von geschultem Personal durchgeführt werden. Verwenden Sie die beiden Sicherheitsösen am Tribar 200 IR zur Befestigung von Sicherungsseilen. Stellen Sie sicher, dass die Installation stabil ist und den örtlichen Vorschriften entspricht.

Wie reinige ich das Gerät?

Trennen Sie das Gerät vor der Reinigung immer vom Strom. Verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie niemals Flüssigkeiten oder Scheuermittel. Öffnen Sie das Gerät nicht: Es enthält keine vom Benutzer reparierbaren Teile.

BEDIENUNGSANLEITUNG Tribar 200 IR Cameo

DE Sie haben die richtige Wahl getroffen!

Dieses Gerat wud under honen Qualitansanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewahrleisten.
Bite lesen Sie die sie Bedienungsanleitung sorgfaltig, damit Sie hr neues Produkt von Cameo Light schnll und optimal einsetzen konnen.
Weitere Informationen uber Cameo Light erhalten Sie auf unserer Website WWW.CAMEOLIGHT.COM.

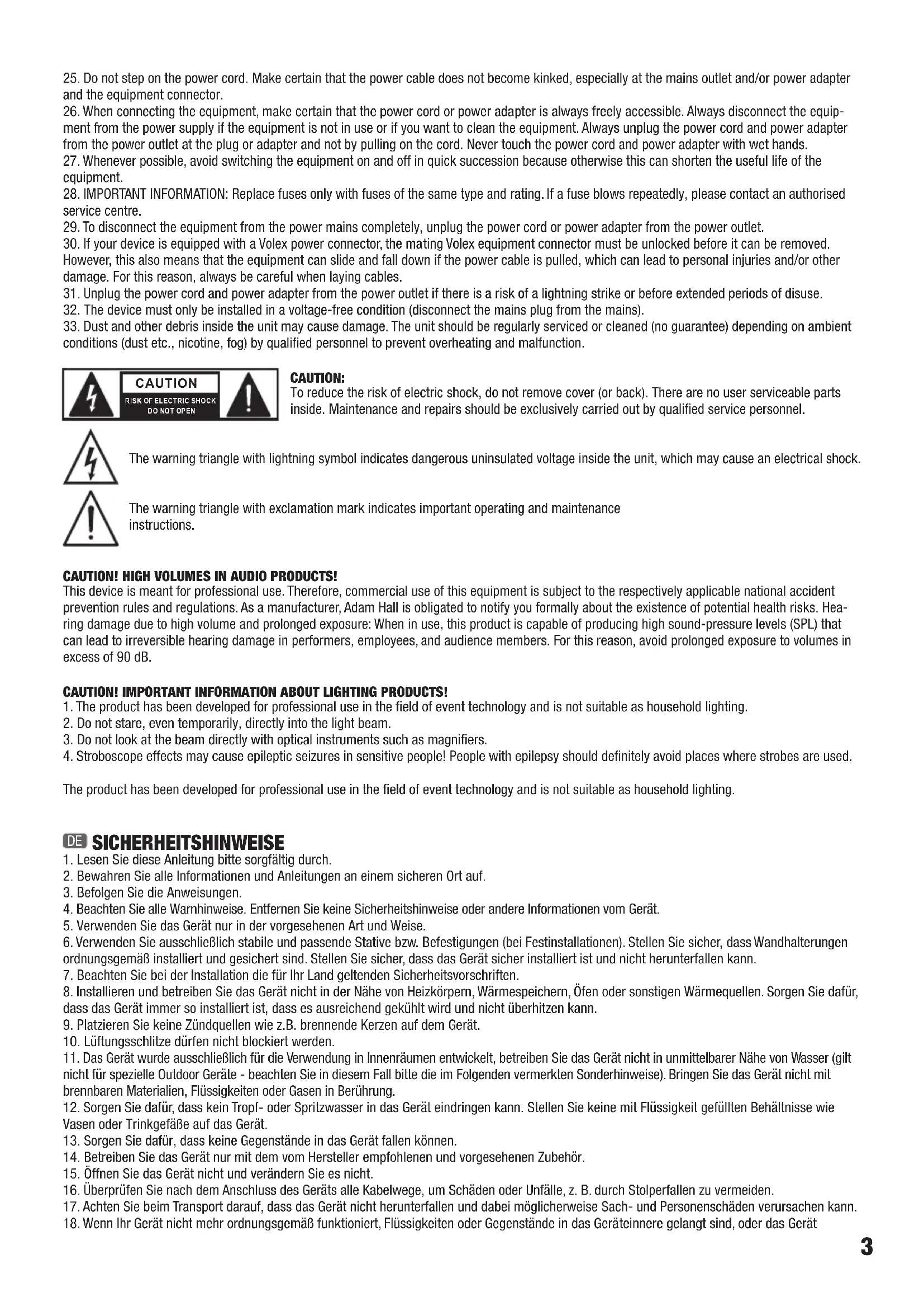

DE SICHERHEITSHINWEISE

1. Lesen Sie diese Anleitungmente sorgfältig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Beachen Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.
5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und geschichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.
7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.
8. Installieren und betreiben Sie das Gerät nicht in der Höhe von Heizkörpmn, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie darüber, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.
9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.
10. Luftungsschitze dürfen nicht blockiert werden.
11. Das Gerät wurde ausschließlich für die Verwendung in Innenräumen entwickelt, betreiben Sie das Gerät nicht in unmittelbarer Höhe von Wasser (gilt nicht für spezielle Outdoor Geräte - beachten Sie in dieser Fallodie die im Folgenden vermerkten Sonderhinweise). Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung.
12. Sorgen Sie davon, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgebung auf das Gerät.
13. Sorgen Sie davon, dass keine Gegenstände in das Gerät fallen können.
14. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehor.
15. Offnen Sie das Gerät nicht und verändern Sie es nicht.
16. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden.
17. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und damit möglicherweise Sach- und Personenschäden verursachen kann.
18. Wenn Ihr Gerät nicht mehr ordnungsgemäß Funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät

nderweitig beschadigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerätarf nur von autorisiertem Fachpersonal repariert werden.

1. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.
2. Beachten Sie alle in Ihr Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackungitte Kunststoff und Papier bzw. Kartonagen voneinander.
3. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.

BEI GERÄTEN MIT NETZANSCHLUSS:

1. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels.
2. Schalten Sie das Gerät nicht那么简单 ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchigkeit und Kondensat können das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.
3. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schlieben Sie das Gerät nur an die Steckdose an, wenn die Gerätewerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelieferte Netzadapter nicht in ihre Netzsteckdose passst, wenden Sie sich an ihren Elektriker.
4. Treten Sie nicht auf das Netzkabel. Sorgen Sie damit, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknigt werden.
5. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen.
6. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Geräts beeinträchtigt werden konnte.
7. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Sollte eine Sicherung wiederholt ausliesen, wenden Sie sichitte an ein autorisiertes Servicezentrum.
8. Um das Gerät vollständig vom Stromnetz zu trennen, entfern den Sie das Netzkabel bzw. den Netzadapter aus der Steckdose.
9. Wenn Ihr Gerät mit einem Volex-Netzanschluss bestückt ist, muss der passende Volex-Gerästecker entsprert werden, bevor er entfern wird ken. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Personen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie ihre Kabel daher immer sorgfältig.
10. Entfern den Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden.
11. Das Gerät darf nur im spannungsfreien Zustand (Trennung des Netzsteckers vom Stromnetz) installiert werden.
12. Staub und andere Ablagerungen im Inneren des Gerats konnen es beschädigen. Das Gerät sollte je nach Umgebungsbedingungen (Staub, Nikotin, Nebel etc.) regelmäß von qualifiziertem Fachpersonal gewartet bzw. gesäubert werden (keine Garantieleistung), um Überhitzung und Fehlfunktionen zu vermeiden.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG

Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im Inneren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden konnen. Lassen Sie Wartung und Reparaturen ausschließlich von qualifiziertem Servicepersonal durchführten.

Das gleichseitige Dreieck mit Blitzsymbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren, die einen elektrischen Schlag verursachen können.

Das gleichseitige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise.

ACHTUNG HOHE LAUTSTÄRKEN BEI AUDIOPRODUKTEN!

Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der kommerzielle Betrieb these Geräts unterliegt den jeweils gütigen nationalen Vorschriften und Richtlinien zur Unfallverhütung. Als Hersteller ist Adam Hall gesetzlich verpflichtet, Sie ausdrücklich auf mögliche Gesundheitsrisiken hinzuweisen. Gehörschäden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung these Products konnen hohe Schaldruckpegel (SPL) erzeugt werden, die bei Künstlern, Mitarbeitern und Zuschauern zu irreparablen Gehörschäden führen konnen. Vermeiden Sie länger anhaltende Belastung durch hohe Lautstärken über 90 dB.

VORSICHT! WICHTIGE HINWEISE IN BEZUG AUF LICT-PRODUKTE!

1. Das Produkt ist für den professionellen Einsatz im Bereich der Veranstaltungstechnik entwickelt worden und ist nicht für die Raumbeleuchtung in Haushalten geeignet.
2. Blichen Sie niemals, auch nicht kurzzeitig, direkt in den Lichtstrahl.
3. Blichen Sie niemals mit optischen Geräten wie Vergroßerungsgläsern in den Lichtstrahl.
4. Stoboskopeffekte können unter Umständen bei empfindlichen Menschen epileptische Anfalle auslösen! Epilepsiekranke Menschen sollen denaher unbedingt Orte meiden, an denen Stroboskope eingesetzt werden.

Das Produkt ist für den professionellen Einsatz im Bereich der Veranstaltungstechnik entwickelt worden und ist nicht für die Raumbeleuchtung in Haushalten geeignet.

FR MESURES PREVENTIVES

STEUERUNGsfunktionEN

2-Kanal, 3-Kanal 1, 3-Kanal 2, 9-Kanal und 12-Kanal DMX-Steuerung

Auto-Programme

Master / Slave Betrieb

Infrarot Fernbedienung

Musiksteuerung

EIGENSCHAFTEN

DMX-512 Steuerung, Master / Slave Betrieb, Musiksteuerung über eingebautes Mikrofon, Auto-Programme, IR Fernbedienung inklusive, 3 LED-Blöcke über DMX separat ansteuerbar, Universelle Montagemöglichkeiten, Gehäuse in schwarz oder weiß erhältlich, Konvektionskühlung, Betriebsspannung 100V - 240V AC / 50 - 60Hz.

CLTRIBAR100IR / CLTRIBAR100IRWH

6x3W TRI LEDs

Leistungsaufnahme 30W

CLTRIBAR200IR / CLTRIBAR200IRWH

12x3WTRILEDs

Leistungsaufnahme 50W

BEDIENUNG

Die Cameo Tri Bars sind DMX-512-steuerbare Washer und halten sich mit der mitgelieferten Infrarot Fernbedienung, im Master/Slave-Betrieb, per Musiksteuerung und im Auto-Modus betreiben. Die Cameo Tri Bars verfügen zudem über 3 separat ansteuerbare LED-Blöcke.

FR INTRODUCTION

BARRE COULEURS PROFESSIONNELLE AVEC TELÉCOMMANDE INFRAROUGE

BARRE LED 6 x LED TRI 3 W LTRIBAR100IR / CLTRIBAR100IRWH

BARRE LED 12 x LED TRI 3 W LTRIBAR200IR / CLTRIBAR200IRWH

FONCTIONS DE PILOTAGE

DE Drucken Sie die MODE-Taste so oft, bis im Display eines der 13 internen Programme PG00 - PG12 angezeigt wird.

PGOO PROGRAMM FARBMAKROS + STROBOSKOP

Wahlen Sie mit Hilfe der Tasten UP und DOWN das Programm PG00 aus. Um die Farbe zu aendern, drucken Sie ENTER und selektieren eine der 7 verfügbaren Farben oder Blackout mit Hilfe der UP und DOWN Tasten.

Farbmakros
C--0=BlackoutC--4=Cyan
C--1=RctC--5=Gelb
C--2=GrünC--6=Magenta
C--3=BlauC--7=WeiB

Bestätigen Sie mit ENTER. Im Display wird jetzt "FSxx" angezeigt. Nun konnen Sie mit Hilfe der UP und DOWN Tastez zur zuvor ausgewählten Farbe einen Stroboskop-effekt hinzufugen. (FS00 = Stroboskop-Effekt deaktiviert, FS01 = minimale Stroboskopgeschwindigkeit, FS99 = maximale Stroboskopgeschwindigkeit). Sobald der gewünschte Effekt eingestellt ist, drücken Sie auf ENTER, um die Eingabe zu bestätigten.

PG01 - PG12 FARBWECHSELPROGRAMME + STROBOSKOP

Wahlen Sie mit Hilfe der Tasten UP und DOWN eines der 12 Farbwechselprogramme PG01 - PG12 aus. Die einzelnen Farben konnen sich jeweils über die gesamte Breite der LED-Bar erstrecken, oder sie werden auf die 3 LED-Segmente der LED-Bar verteil. Der Farbwechsel geschieht sprunghaft, bzw. die Farben werden ineinander übergebrendet. Die Laufgeschwindigkeit der Programme ist separat einstell- und ein Stroboskopeffekt zusammen aktivierbar.

Einstellen der Laufgeschwindigkeit und des Strobokops: Nachdem Sie eines der 12 Programme ausgewählten haben, drücken Sie um zu bestätigten auf ENTER. Die Anzeige im Display wechselt auf "SPxx" (Speed). Nun können Sie die Laufgeschwindigkeit mit Hilfe der Tasten UP und DOWN wunschgemäß einstellen (SP01 = langsamste, SP99 =chnellste Laufgeschwindigkeit).

Um zu bestätigen und den Stroboskopeffekt zu aktivieren, drücken Sie abermals auf ENTER, die Displayanzeige wechselt auf „FSxx". Nun können Sie mit Hilfe der UP und DOWN Taste den Stroboskopgeschwindigkeit einstellen (FS00 = Stroboskop deaktiviert, FS01 = langsamste und FS99 = schnellste Blitzfrequenz). Sobald der gewünschte Effekt eingestellt ist, drücken Sie auf ENTER um die Eingabe zu bestätigen.

Bei Programm PG05 kann zusätzlich zu Laufgeschwindigkeit und Stroboskopoeffekt die Programmfarbe eingestellt werden. Nachdem der Stroboskopoeffekt wunschgemäß eingestellt und die Eingabe mit ENTER bestätigt wurde, wechselt die Anzeige im Display auf „C1-x". Wahlen Sie nun Hilfe der Tasten UP und DOWN die Programmfarbe aus (C1-1 bis C1-7) und bestätigen mit ENTER.

Programm PG06 bietet die Moglichkeit, beide wechselnden Farben individuell einzustellen. Nachdem der Stroboskopeffekt wunschgemae ingestellt und die Eingabe mit ENTER bestatigt wurde, wechsett die Anzeige im Display auf 1 - ^ Wahlen Sie nun Hilfe der Tasten UP und DOWN die Programmfarbe 1 aus (C1-1 bis C1-7) und bestätigen mit ENTER. In gleicher Weise wahlen Sie jetzt die Programmfarbe 2 (C2-1 bis C2-7). Bestätigen Sie die Eingabe mit ENTER.

Richten Sie die Infrarot-Fernbedienung in Sightverbindung direkt auf den auf der Vorderseite des Scheinwerfers verbauten Infrarot-Sensors. Die maximale Reichweite betragt ca. 8 Meter. In der DMX- und der Slave-Betriebsart ist der Sensor des Strahlers deaktiviert.

BL (Blackout) / ON/OFF

Die BL-Taste dient dazu, den Scheinwerfer abzuschalten, unabhängig davon, in welcher auf der Fernbedienung befindlichen Betriebsart er sich befindet. Bei nochmaligem Drücken der BL-Taste wird die zuvor ausgewählte Betriebsart wieder aktiviert.

SP (SPEED / Geschwindigkeit)

10-stufe Geschwindigkeitseinstellung fur die Programme PG01 bis PG12. Drucken Sie zuerst die Taste SP und wahlen dann die gewunchte Geschwindigkeit mit Hilfe der Tastes und aus Stufe 1 das Farbwechselsquence langsam ablaufen, nochmaliges Drucken aktiviert Stufe 2 mit einer Schnellen Farbwechselsquence, gefolggt von Stufe 3 bis 10 wobei Stufe 10 die schnellste Abfolge der Farbwechselsquence aktiviert.

(BRIGHTNESS / Helligkeit)

10-stufe Helligeitseinstellung fur die Programme PG01 bis PG12, die Farbakros CM, den musikgesteuerten Modus SC und den Auto Modus AU. Drucken Sie zuerst die Taste und wahlen dann die gewünschte Helligkeit mit Hilfe der Tasten + und - aus.

FL (FLASH / Stroboskop)

Stroboskopoeffekt fur die Programme PG01 bis PG12, die Farbmakros CM, den Modus fur Farbmischung RGBWAU (modellabhängig) und den Auto Modus AU. Nachdem Sie die Taste FL gedrückt haben, wahlen Sie mit Hilfe der Tasten + und - die Blitzfrequenz aus (10-stufig). Stufe 1 aktiviert die langsamste (ca. 1 Hz) und Stufe 10 die schnellste Blitzfrequenz (ca. 20 Hz).

R / G / B / W / A / U (Rot, Grün, Blau, Weiß, Amber, UV) (modellabhängig)

Mit Hilfe dieser 6 Tasten konnen individuelle Farbmischungen erstellt werden. Die 10 Helligeitsstufen konnen durch Drucken der jeweiligen Farbstaste, dann mit Hilfe der Tasten + und - abgerufen werden, wobei bei Stufe 1 die LEDs abgeschaltet sind.

Beispiel: Stellen Sie Rot und Grun auf die jeweilig hochste Stufe und Blau, WeiB sowie Amber und UV auf die niedrigste, also aus, erhalten Sie als Farbmischung ein helles Gelb.

PG (Programme PG01 - PG12)

Drucken Sie die Taste PG und wahlen eines der Programme PG01 bis PG12 mit Hilfe der Tasten + und - aus. Die Geschwindigkeit, mit der die Programme laufen, stellen Sie mit Hilfe der Tasten SP (Speed) und + und - ein.

CM (Farbmakros)

Farbpresets, die mit Hilfe der Tasten CM und + und - abgerufen werden konnen. Die Anzahl der Farbpresets ist modellabhängig.

SC (musikgesteuertes Farbwechselprogramm)

Um den Strahler in den Modus für die Musiksteuerung zu stellen, drücken Sie die Taste SC. Die Empfindlichkeit des internen Mikrofons wird nun mit Hilfe der Tasten + und - eingestellt.

AU (Automatik-Modus)

In thiset Betriebsart wird automatisch zwischen den Programmen PG01 bis PG12 gewechset. Die Programmgeschwindigkeit wird mit Hilfe der Tasten SP und + und - eingestellt.

DMX (Digital Multiplex) ist die Bezeichnung für ein universelles Übertragungsprotokoll für die Kommunikation zwischen entsprechenden Geräten und Controllern. Ein DMX-Controller sendet DMX-Daten an das/die angeschlossene(n) DMX-Gerät(e). Die DMX-Datenübertragung erfolgt stets als serieller Datenstrom, der über die an jedem DMX-fähigen Gerät vorhandenen DMX IN- und DMX OUT-Anschlüsse (XLR-Steckverbinder) von einem angeschlossenen Gerät an das nachste weitergeleitet wird, wobei die maximale Anzahl der Geräte 32 nicht überschreiben darf. Das letzte Gerät der Kette ist mit einem Abschlussstecker (Terminator) zu bestücken.

DMX-VERBINDUNG:

DMX ist die gemeinsame "Sprache", über die sich die unterscheidlichsten Geräte typen und Modelle verschiedener Hersteller miteinander verkoppeln und über einenzentralen Controller steuern halten, sofern sãmtliche Geräte und der Controller DMX-kompatibel sind. Für eine optimale Datenübertragung

ist es erforderlich, die Verbindungskabel zwischen den einzelnen Geräten so kurz wie möglich zu halten. Die Reihenfolge, in der die Geräte in das DMX-Netzwerk eingebunden sind, hat keinen Einfluss auf die Adressierung. So kann sich das Gerät mit der DMX-Adresse 1 an einer beliebigen Position in der (seriellen) DMX-Kette befinden, am Anfang, am Ende oder irgendwo in der Mitte. Wir einem Gerät die DMX-Adresse 1 zugewiesen, "weiß" der Controller, dass er alle der Adresse 1 zugeordneten Daten an these Gerät senden soll, ungeachtet seiner Position im DMX-Verbund.

SERIELLE VERKOPPLUNG MEHRERER SCHEINWERFER

1. Verbinden Sie den mannlichen XLR-Stecker (3-Pol oder 5-Pol) des DMX-Kabels mit dem DMX-Ausgang (weibliche XLR-Buchse) des ersten DMX-Geräts (z.B. DMX-Controller).
2. Verbinden Sie den weibliche XLR-Stecker des an den ersten Scheinwerfer angeschlossenen DMX-Kabels mit dem DMX-Eingang (männliche XLR-Buchse) des nachsten DMX-Geräts. Verbinden Sie den DMX-Ausgang deses Geräts in der gleichen Weise mit dem DMX-Eingang des nachsten Geräts und so weiter.itte beachten Sie, dass DMX-Geräte grundstzlich seriall verschaltet werden und die Verbindungen nicht ohne aktiven Splitter geteilt werden konnen. Die maximale Anzahl der DMX-Geräte einer DMX-Kette darf 32 nicht überschreiben.

Eine umfangreiche Auswahl geeigneter DMX-Kabel finden Sie in den Adam Hall Produktlinien 3 STAR, 4 STAR und 5 STAR.

DMX-KABEL:

Beachten Sie bei der Anfertigung eigener Kabel unbedingt die Abbildungen auf dieser Seite. Verbinden Sie auf keinen Fall die Abschirmung des Kabels mit dem Massekontakt des Steckers, und acht den Sie darauf, dass die Abschirmung nicht mit dem XLR-Steckergehause in Kontakt kommt. Hat die Abschirmung Massekontakt, kann dies zu Systemfehlern führen.

Steckerbelegung:

DMX-Kabel mit 3-Pol XLR-Steckern: DMX-Kabel mit 5-Pol XLR-Steckern (Pin 4 und 5 sind nicht belegt.):

DMX-ABSCHLUSSSTECKER (TERMINATOR):

Um Systemfehler zu vermeiden, ist das letzte Gerät einer DMX-Kette mit einem Abschlusswiderstand zu bestücken (120 Ohm, 1/4 Watt).

3-Pol XLR-Stecker mit Abschlusswiderstand: K3DMXT3
5-Pol XLR-Stecker mit Abschlusswiderstand: K3DMXT5

Steckerbelegung:

3-Pol XLR-Stecker:

5-Pol

XLR-Stecker:

DMX-ADAPTER:

Die Kombination von DMX-Geräten mit 3-Pol Anschlüssen und DMX-Geräten mit 5-Pol Anschlüssen in einer DMX-Kette ist mit Hilfe von Adaptern ebenso möglich.

Steckerbelegung

DMX-Adapter 5-Pol XLR male auf 3-Pol XLR female: K3DGF0020 Pin 4 und 5 sind nicht belegt.

Steckerbelegung

DMX-Adapter 3-Pol XLR male auf 5-Pol XLR female: K3DHM0020 Pin 4 und 5 sind nicht belegt.

FR DMX-512

Modellbezeichnung: CLTRIBAR1OOIR(WH) CLTRIBAR2OOIR(WH)

Produktart: LED Light Bar LED Light Bar
Typ: Washer Washer
Farbspektrum: RGB RGB
LED Anzahl: 6 12
LED Typ: 3W TRI LED 3W TRI LED
Abstrahlwinkel: 20° 20°
DMX-Eingang:	XLR 3-Pol male	XLR 3-Pol male
DMX-Ausgang:	XLR 3-Pol female	XLR 3-Pol female
DMX Modi:	2-Kanal, 3-Kanal 1, 3-Kanal 2, 9-Kanal, 12-Kanal	2-Kanal, 3-Kanal 1, 3-Kanal 2, 9-Kanal, 12-Kanal
DMX Funktionen:	RGB, Stroboskop, Farbmakro, 12 Programme, Musiksteuerung	RGB, Stroboskop, Farbmakro, 12 Programme, Musiksteuerung
Standalone Modi:	Farbmakro, 12 Programme, Stroboskop, Slave Mode, Auto Mode, Musiksteuerung	Farbmakro, 12 Programme, Stroboskop, Slave Mode, Auto Mode, Musiksteuerung
Bedienelemente:	Enter, Mode, Value Up, Value Down, IR-Fernbedienung	Enter, Mode, Value Up, Value Down, IR-Fernbedienung
Anzeigeelement:	4-stelliges LED Display	4-stelliges LED Display
Betriebsspannung:	100 - 240 V AC, 50 - 60 Hz	100 - 240 V AC, 50 - 60 Hz

Leistungsaufnahme: 30 W 50 W

Stromversorgungsanschluss: IEC Ein- und Ausgang IEC Ein- und Ausgang

Sicherung: F1AL / 250V F1AL / 250V

Betriebstemperatur: 0^ - 40^ 0^ - 40^

Relative Luftfeuchtigkeit: < 85% , nicht kondensierend < 85% , nicht kondensierend

Gehäusematerial: Metall Metall

Gehäusefarbe: schwarz (CLTRIBAR100IR) schwartz (CLTRIBAR200IR)
weiß (CLTRIBAR100IRWH) weiß (CLTRIBAR200IRWH)

Gehäusekuhlung: Konvektion Konvektion

Abmessungen (B x H x T, ohne Bügel): 522 x 66 x 65 mm 1022 x 66 x 65 mm

Gewicht: 1,7 kg 2,8 kg

Weitere Eigenschaften: Netzkabel, IR-Fernbedienung und Montagebügel inklusive Netzkabel, IR-Fernbedienung und Montagebügel inklusive

DE HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: http://www.adamhall.com/media/shop/downloads/documents/ manufacturersdeclarations.pdf. Im Service Fall wenden Sie sichitte an Adam Hall GmbH, Daimlerstraße 9, 61267 Neu Anspach / E-Mail Info@ adamhall.com / +49 (0)6081 / 9419-0.

KORREKTE ENTSORGUNG DIESES PRODUKTS (Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist daraufhin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden.itte entsorgen Sie ceses Produkt getrennt von anderen Abfallen und führten es zur Forderung nachhaltiger Wirtschaftskreislaufe dem Recycling zu. Als Privatkunde erhalten sie Informationen zu umweltfreundlichen Entsorgungsmoglichkeiten uber den Handler, bei dem das Produkt erwor-ben wurde, oder uber die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sieitte Hlner Lieferanten und prufen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfallen entsorgt werden.

FR GARANTIE FABRICANT & LIMITATION DE RESPONSABILITÉ
