BEDIENUNGSANLEITUNG Maui G2 LD Systems

DEUTSCH SICHERHEITSHINWEISE 15-16 EINFÜHRUNG 16 KOMPONENTEN 16-17

POSITIONIERUNG KIPP- & SCHWENKHALTER 22

TECHNISCHE DATEN 24-26

HERSTELLERERKLÄRUNGEN 26 FRANCAIS

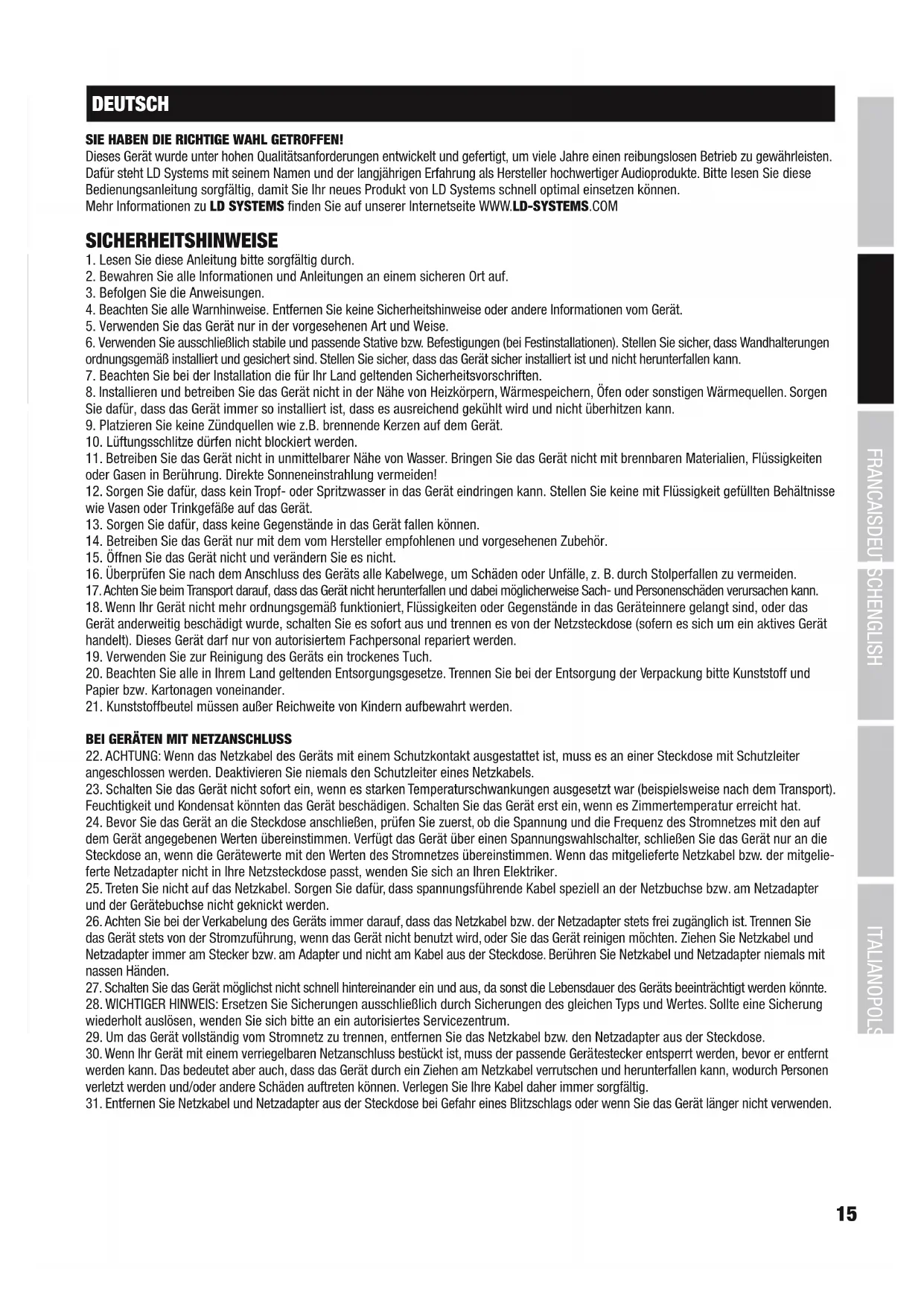

DEUTSCH SIE HABEN DIE RICHTIGE WAHL GETROFFEN! Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Namen und der langjährigen Erfahrung als Hersteller hochwertiger Audioprodukte. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können. Mehr Informationen zu LD SYSTEMS finden Sie auf unserer Internetseite WWW.LD-SYSTEMS.COM SICHERHEITSHINWEISE

1. Lesen Sie diese Anleitung bitte sorgfältig durch.

2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.

3. Befolgen Sie die Anweisungen.

4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.

5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.

6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und gesichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.

7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.

8. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.

9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.

10. Lüftungsschlitze dürfen nicht blockiert werden.

11. Betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser. Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung. Direkte Sonneneinstrahlung vermeiden! 12. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.

13. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.

14. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.

15. Öffnen Sie das Gerät nicht und verändern Sie es nicht.

16. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden. 17. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise Sach- und Personenschäden verursachen kann. 18. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.

19. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.

20. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackung bitte Kunststoff und Papier bzw. Kartonagen voneinander.

21. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.

BEI GERÄTEN MIT NETZANSCHLUSS

22. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels. 23. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. 24. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät nur an die Steckdose an, wenn die Gerätewerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelie- ferte Netzadapter nicht in Ihre Netzsteckdose passt, wenden Sie sich an Ihren Elektriker. 25. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden. 26. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen. 27. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Geräts beeinträchtigt werden könnte. 28. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Sollte eine Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum. 29. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter aus der Steckdose. 30. Wenn Ihr Gerät mit einem verriegelbaren Netzanschluss bestückt ist, muss der passende Gerätestecker entsperrt werden, bevor er entfernt werden kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Personen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie Ihre Kabel daher immer sorgfältig. 31. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden.16 DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI ACHTUNG Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im Inneren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie Wartung und Reparaturen ausschließlich von qualifiziertem Servicepersonal durchführen. Das gleichseitige Dreieck mit Blitzsymbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren, die einen elektrischen Schlag verursachen können. Das gleichseitige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise. Warnung! Dieses Symbol kennzeichnet heiße Oberflächen. Während des Betriebs können bestimmte Teile des Gehäuses heiß werden. Berühren oder transportieren Sie das Gerät nach einem Einsatz erst nach einer Abkühlzeit von mindestens 10 Minuten. Warnung! Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt. Warnung! Dieses Gerät ist nicht für den Einsatz in tropischen Klimazonen bestimmt. ACHTUNG HOHE LAUTSTÄRKEN BEI AUDIOPRODUKTEN! Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der kommerzielle Betrieb dieses Geräts unterliegt den jeweils gültigen nationalen Vorschriften und Richtlinien zur Unfallverhütung. Als Hersteller ist Adam Hall gesetzlich verpflichtet, Sie ausdrücklich auf mögliche Gesundheitsrisiken hinzuweisen. Gehörschäden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung dieses Produkts können hohe Schalldruckpegel (SPL) erzeugt werden, die bei Künstlern, Mitarbeitern und Zuschauern zu irreparablen Gehörschäden führen können. Vermeiden Sie länger anhaltende Belastung durch hohe Lautstärken über 90 dB. Die Montage-Sets für die Lautsprechersäulen der MAUI G2 Serie erlauben eine elegante, unaufdringliche und flexible Montage. Zu den Sets gehören je zwei Adapter, die mit speakON-kompatibler Buchse, Schraub-Steck-Anschluss und Multipin-Buchse zum Anschluss der Säule an den Subwoofer ausgestattet sind. Alle Sets sind jeweils in Schwarz oder Weiß erhältlich. WICHTIGER HINWEIS: Achten Sie bei der abgesetzten Montage darauf, stets beide Säulenelemente zu verwenden und niemals nur das obere Säulenelement, da ansonsten die automatische Erkennung nicht korrekt arbeitet und das System beschädigt werden könnte. EINFÜHRUNG KOMPONENTEN Installations-Set für die flache Wandmontage der MAUI11G2 und MAUI28G2 Lautsprechersäulen LDMG2IK1 (schwarz) LDMG2IK1W (weiß)

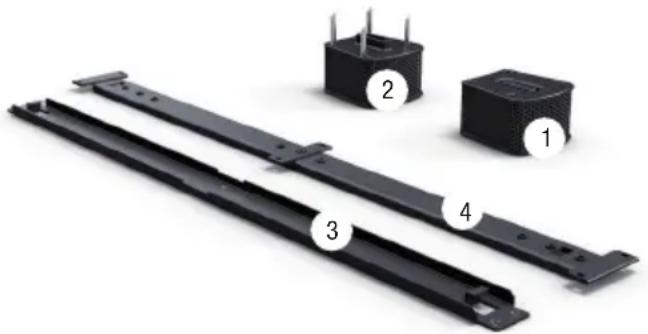

1. Adapter zum Anschließen an die Lautsprechersäule (mit speakON-kompatiblem Anschluss, Schraub-Steck-Anschluss und

Schraub-Steck-Verbinder)

2. Adapter zum Anschließen an den MAUI G2 Subwoofer (mit speakON-kompatiblem Anschluss, Schraub-Steck-Anschluss und

Schraub-Steck-Verbinder)

3. Montageschiene für die senkrechte Montage an eine Wand

4. Halteschiene zum Anbringen an die Lautsprechersäule

(1 Satz Schrauben für die Montage der Halteschiene an der Lautsprechersäule und 1 Sicherungsschraube inklusive, benötigtes Werkzeug: 3mm und 4mm Innensechskant)

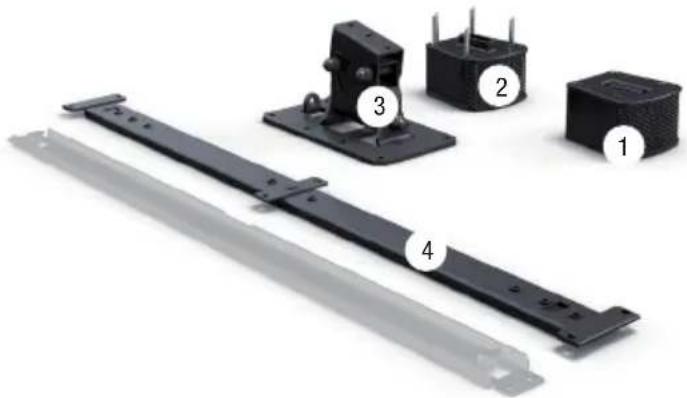

Installations-Set mit Kipp- und Schwenkmechanismus für die Wandmontage der MAUI11G2 und MAUI28G2 Lautsprechersäulen LDMG2IK2 (schwarz) LDMG2IK2W (weiß)

1. Adapter zum Anschließen an die Lautsprechersäule (mit speakON-kompatiblem Anschluss, Schraub-Steck-Anschluss und

Schraub-Steck-Verbinder)

2. Adapter zum Anschließen an den MAUI G2 Subwoofer (mit speakON-kompatiblem Anschluss, Schraub-Steck-Anschluss und

Schraub-Steck-Verbinder)

3. Kipp- und Schwenkhalter für die senkrechte Wandmontage

4. Halteschiene zum Anbringen an die Lautsprechersäule (die Montageschiene, im Bild ausgegraut, ist aus logistischen Gründen im Lieferumfang enthalten, wird aber für diese Montageart nicht benötigt) (1 Satz Schrauben für die Montage der Halteschiene an der Lautsprechersäule und des Kipp- & Schwenkhalters an der Halteschiene inklusive, benötigtes Werkzeug: 3mm und 4mm Innensechskant)

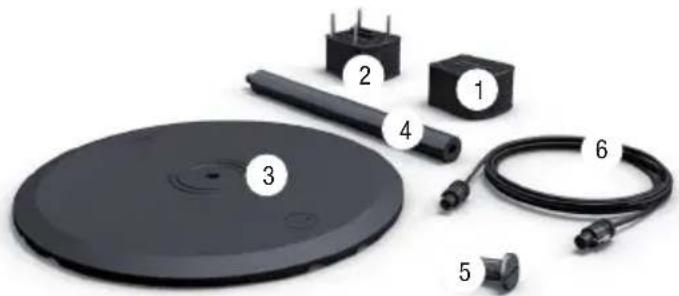

Standfuß-Set für MAUI11G2 und MAUI28G2 Lautsprechersäulen LDMG2SPS (schwarz) LDMG2SPSW (weiß)

1. Adapter zum Anschließen an die Lautsprechersäule (mit speakON-kompatiblem Anschluss, Schraub-Steck-Anschluss und

Schraub-Steck-Verbinder)

2. Adapter zum Anschließen an den MAUI G2 Subwoofer (mit speakON-kompatiblem Anschluss, Schraub-Steck-Anschluss und

Schraub-Steck-Verbinder)

3. Montagefuß zum Anbringen der Distanzstange, bzw. des Säulen-Adapters

4. Distanzstange (Höhe 55cm) mit M20 Gewindeschraube am oberen Ende und M20 Gewinde am unteren Ende

5. M20 Schraube zum Verbinden der Distanzstange, bzw. des Säulen-Adapters mit dem Montagefuß

6. 4-adriges Verbindungskabel mit speakON-kompatiblen Verbindungssteckern

(benötigtes Werkzeug: großer Flachschraubendreher, 3mm Innensechskant)

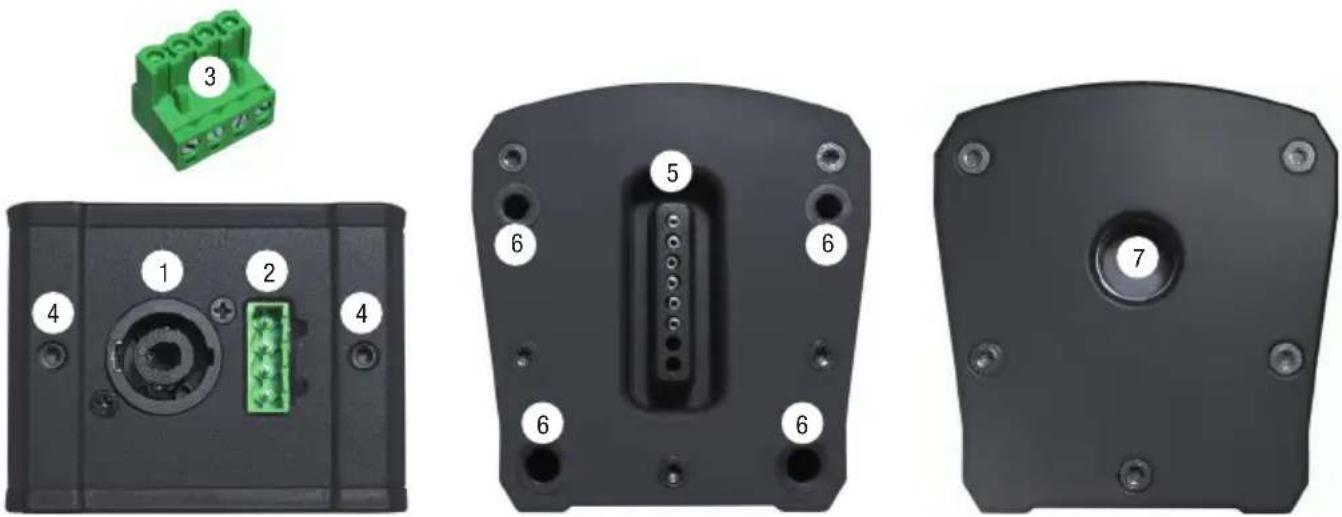

1. SpeakON-kompatibler Anschluss zum Verbinden des Säulen-Adapters mit dem Subwoofer-Adapter. Der speakON-kompatible Anschluss ist mit dem Schraub-Steck-Anschluss (2) parallel verkabelt. 2. Schraub-Steck-Anschluss zum Verbinden des Säulen-Adapters mit dem Subwoofer-Adapter. Der Schraub-Steck-Anschluss ist mit dem speakON-kompatiblen Anschluss (1) parallel verkabelt.

3. Schraub-Steck-Verbinder 4-polig.

4. Gewinde mit Madenschraube (3mm Innensechskant) zum Arretieren der hinteren Stahlbolzen nach dem Zusammenstecken mit der Lautsprechersäule.

5. Multipin-Anschluss zum Weiterleiten der Lautsprechersignale für die Lautsprechersäule.

6. Gummierte Führungslöcher für die korrekte Montage und festen Halt an der Lautsprechersäule.

7. M20 Gewinde zum Verbinden des Säulen-Adapters mit der Distanzstange, bzw. dem Montagefuß.

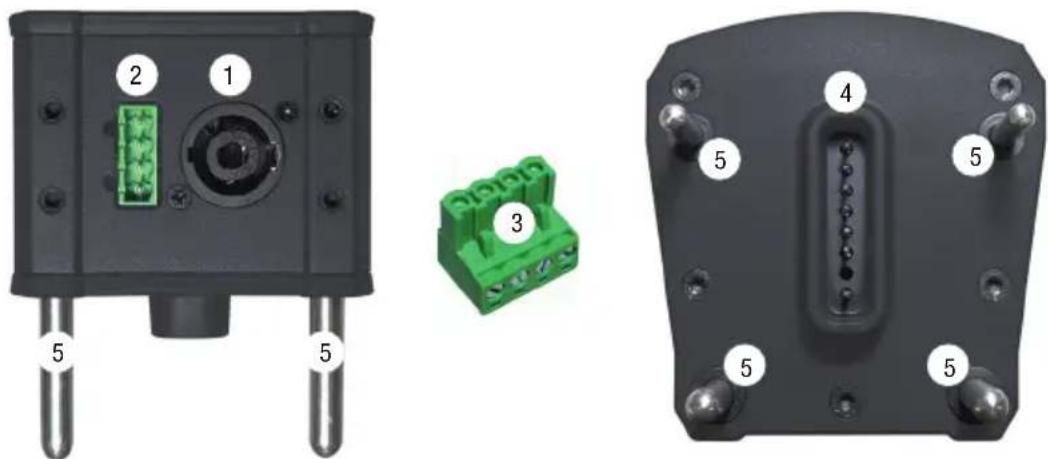

1. SpeakON-kompatibler Anschluss zum Verbinden des Subwoofer-Adapters mit dem Säulen-Adapter. Der speakON-kompatible Anschluss ist mit dem Schraub-Steck-Anschluss (2) parallel verkabelt. 2. Schraub-Steck-Anschluss zum Verbinden des Subwoofer-Adapters mit dem Säulen-Adapter. Der Schraub-Steck-Anschluss ist mit dem speakON-kompatiblen Anschluss (1) parallel verkabelt.

3. Schraub-Steck-Verbinder 4-polig.

4. Multipin-Anschluss zum Weiterleiten der Lautsprechersignale für die Lautsprechersäule.

5. Führungsbolzen aus Stahl für die korrekte Montage und festen Halt am Subwoofer.

1. Montieren Sie die beiden mitgelieferten Schraub-Steck-Verbinder an ein 4-adriges Lautsprecherkabel (4 x 1,5mm²), achten dabei auf parallele Verkabelung (Belegung siehe Aufdruck auf Adapter) und stecken die Verbinder in die dafür vorgesehenen Anschlüsse in den Adaptern für die Lautsprechersäule und den Subwoofer. Stecken Sie nun den Adapter mit den 4 gummierten Löchern von unten bis zum Anschlag auf die Lautsprechersäule (ggf. Madenschrauben 3mm Innensechskant im Adapter leicht lösen) und sichern ihn mit Hilfe der beiden Madenschrauben im Adapter. Der elektrische Kontakt für die Signalversorgung der Lautsprechersäule wird dabei automatisch hergestellt. 2. Schrauben Sie nun die Montageschiene A mit der flachen Seite und mit den Haltezungen nach oben gerichtet an einer geeigneten Stelle senkrecht an eine tragfähige Wand (6 Schrauben, Markierung „THIS SIDE UP“ nach oben). Verwenden Sie geeignete Schrauben und Dübel etc. und achten auf festen Halt. Entfernen Sie die 6 Madenschrauben (3mm Innensechskant) an den entsprechenden Stellen auf der Rückseite der Lautsprechersäule und schrauben die Halteschiene B mit der flachen Seite mit Hilfe der mitgelieferten Schrauben (M5 x 10mm, 4mm Innensechskant) an die MAUI G2 Lautsprechersäule. Achten Sie dabei auf die Markierung „THIS SIDE UP“ auf der Halteschiene. 3. + 4. Setzen Sie nun die Lautsprechersäule mit der montierten Halteschiene auf die Montageschiene an der Wand, in der Art, dass die Haltezungen der Montageschiene in die Aussparungen der Halteschiene greifen und drücken die Säule nach unten bis zum Anschlag (ca. 10mm). 5. Sichern Sie die Verbindung mit Hilfe der mitgelieferten Sicherungsschraube (M4, 3mm Innensechskant). Das entsprechende Gewinde befindet sich unten an der Halteschiene der Lautsprechersäule.

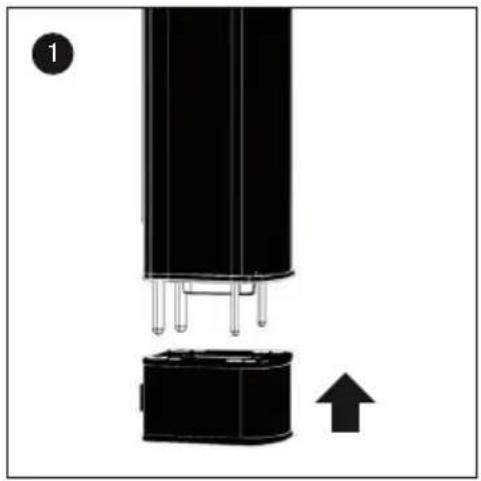

6. Den Adapter mit den Stahlbolzen stecken Sie nun von oben auf den Subwoofer bis zum Anschlag.

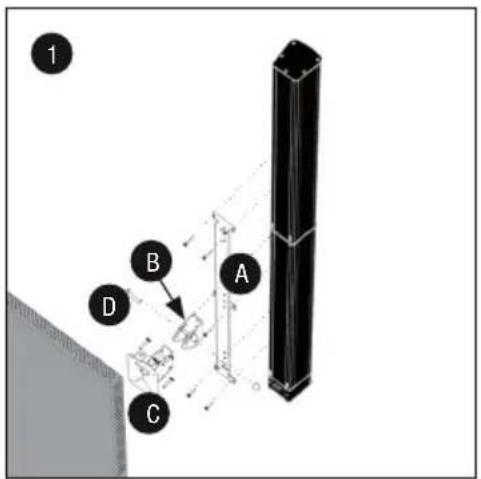

1. Entfernen Sie die 6 Madenschrauben (3mm Innensechskant) an den entsprechenden Stellen auf der Rückseite der Lautsprechersäule und schrauben die Halteschiene A mit der flachen Seite mit Hilfe der mitgelieferten Schrauben (M5 x 10mm, 4mm Innensechskant) an die MAUI G2 Lautsprechersäule. Achten Sie dabei auf die Markierung „THIS SIDE UP“ (Diese Seite nach oben) auf der Halteschiene. 2. Lösen Sie die Schraube E leicht (nicht entnehmen), lösen Schraube D vom Kipp- & Schwenkarm, entnehmen sie und heben den U-Bügel B aus der Halterung. Schrauben Sie den U-Bügel B an der gewünschten Position der Halteschiene A mit Hilfe von 3 mitgelieferten Schrauben (M5 x 10mm, 4mm Innensechskant) fest (für maximale Neigung unterste der 3 Positionen verwenden - MAUI11G2 = max. 22°, MAUI28G2 = max. 12°). Schrauben Sie die Montageplatte C mit der flachen Seite und mit der Sicherungsöse nach oben an einer geeigneten Stelle senkrecht an eine tragfähige Wand (6 Schrauben). Verwenden Sie geeignete Schrauben und Dübel etc. und achten auf festen Halt. Montieren Sie nun die beiden mitgelieferten Schraub-Steck-Verbinder an ein 4-adriges Lautsprecherkabel (4 x 1,5mm²), achten dabei auf parallele Verkabelung (Belegung siehe Aufdruck auf Adapter) und stecken die Verbinder in die dafür vorgesehenen Anschlüsse in den Adaptern für die Lautsprechersäule und den Subwoofer. Stecken Sie nun den Adapter mit den 4 gummierten Löchern von unten bis zum Anschlag auf die Lautsprechersäule (ggf. Madenschrauben 3mm Innensechskant im Adapter leicht lösen) und sichern ihn mit Hilfe der beiden Madenschrauben im Adapter. Der elektrische Kontakt für die Signalversorgung der Lautsprechersäule wird dabei automatisch hergestellt. 3. Setzen Sie nun die Lautsprechersäule mit dem montierten U-Bügel B auf die Halterung an der Wand, setzen die Schraube D wieder an der dafür vorgesehenen Stelle ein und befestigen sie mit Hilfe der zuvor entfernten Schraubenmutter. 4. Die Lautsprechersäule können Sie vertikal neigen, indem Sie die Schraubenmutter E leicht lösen, den gewünschten Winkel einstellen und die Schraubenmutter wieder festziehen. Horizontal können Sie die Säule verstellen, indem Sie die Schraubenmutter F leicht lösen (Plastikkappe vorher entfernen), den Winkel nach Wunsch einstellen und die Schraubenmutter wieder festziehen.

5. Den Adapter mit den Stahlbolzen stecken Sie nun von oben auf den Subwoofer bis zum Anschlag.

POSITIONIERUNG KIPP- & SCHWENKHALTER

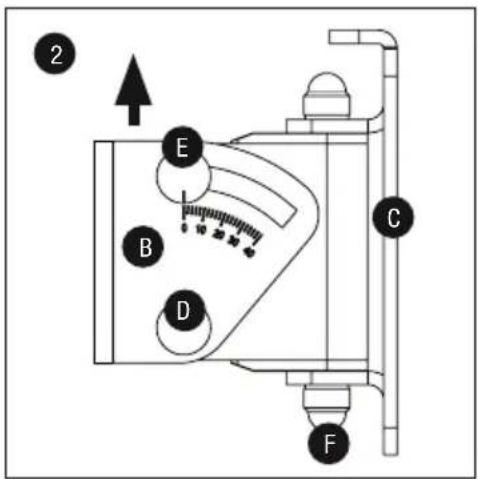

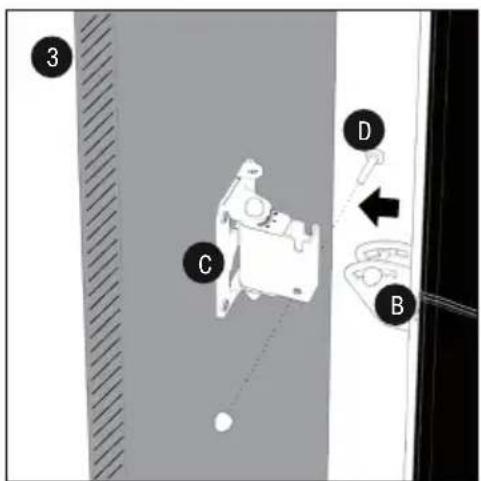

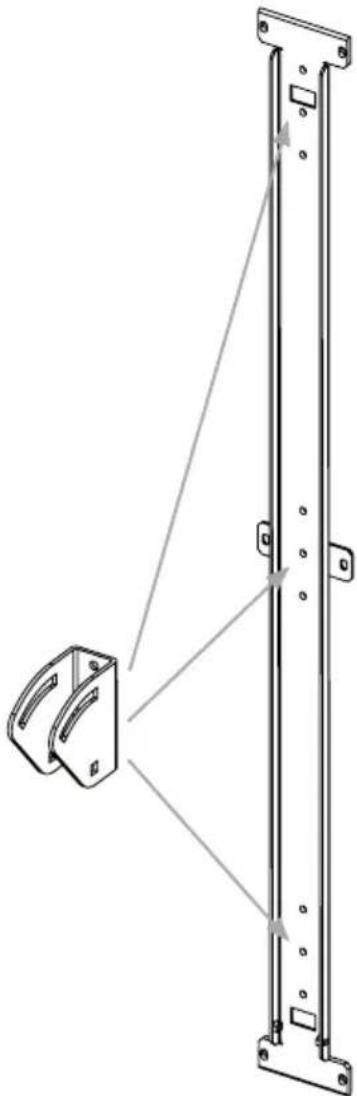

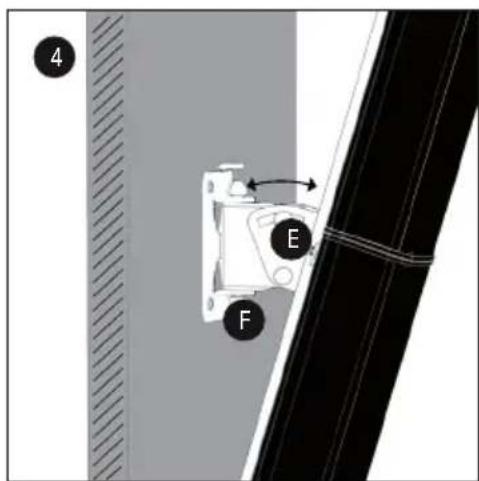

Der U-Bügel des Kipp- & Schwenkhalters ist an 3 verschiedenen Positionen der Halteschiene der Lautsprechersäule montierbar. In der untersten Position bietet das System den maximalen Neigungswinkel von 22° bei der MAUI11G2 und 12° bei der MAUI28G2 Lautsprechersäule.

Es bestehen zwei Möglichkeiten, die MAUI G2 Lautsprechersäule auf dem Montagefuß zu montieren.

1. Die Montage mit 55cm Distanzstange auf dem Montagefuß.

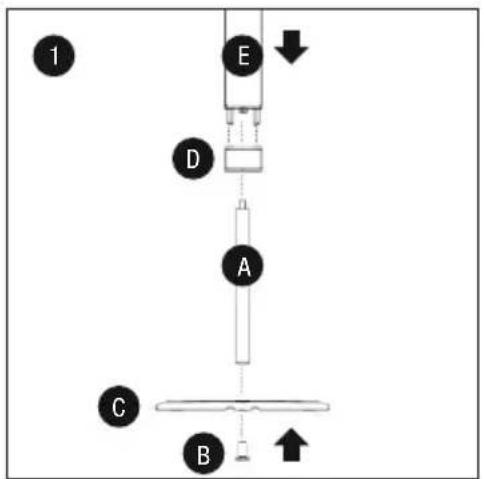

Schrauben Sie die Distanzstange A mit Hilfe der M20 Spezialschraube B am Montagefuß C fest und achten auf festen Halt. Schrauben Sie den Adapter D (mit M20 Gewinde) auf die Distanzstange bis zum Anschlag. Die Lautsprechersäule E stecken Sie nun bündig auf den Adapter (ggf. Madenschrauben 3mm Innensechskant im Adapter leicht lösen). Führungsbolzen aus Stahl erleichtern die korrekte Montage und gewährleisten gleichzeitig sicheren Halt. Der elektrische Kontakt für die Signalversorgung der Lautsprechersäule wird dabei automatisch hergestellt. Stecken Sie nun den Adapter mit den 4 Stahlbolzen bündig auf den Subwoofer und verbinden beide Adapter mit Hilfe des mitgelieferten Lautsprecherkabels (4-adrig mit speakON kompatiblen Steckern).

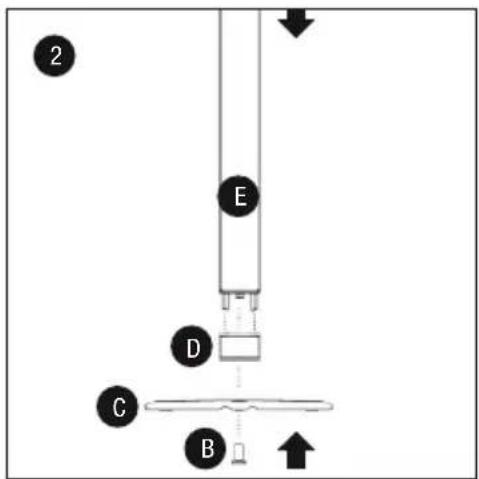

2. Die Montage direkt auf dem Montagefuß, ohne Distanzstange.

Schrauben Sie den Adapter D (mit M20 Gewinde) mit Hilfe der M20 Spezialschraube B am Montagefuß C fest und achten auf festen Halt. Die Lautsprechersäule E stecken Sie nun bündig auf den Adapter (ggf. Madenschrauben 3mm Innensechskant im Adapter leicht lösen). Führungsbolzen aus Stahl erleichtern die korrekte Montage und gewährleisten gleichzeitig sicheren Halt. Der elektrische Kontakt für die Signalversorgung der Lautsprechersäule wird dabei automatisch hergestellt. Stecken Sie nun den Adapter mit den 4 Stahlbolzen bündig auf den Subwoofer und verbinden beide Adapter mit Hilfe des mitgelieferten Lautsprecherkabels (4-adrig mit speakON kompatiblen Steckern).

B24 DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI TECHNISCHE DATEN Modellname: LDMG2IK1 LDMG2IK1W Produktart: PA-Lautsprecher-Zubehör PA-Lautsprecher-Zubehör Teil: Wandhalterung Wandhalterung Material: Stahl Stahl Oberfläche: pulverbeschichtet pulverbeschichtet Farbe: schwarz weiß Max. Belastbarkeit 12 kg 12 kg Abmessungen (B x H x T): 75 mm x 810 mm x 15 mm 75 mm x 810 mm x 15 mm Gewicht: 1,5 kg 1,5 kg Teil: Säulen-Adapter Säulen-Adapter Merkmale: speakON-kompatibel, Klemmleisten-Anschluss, M20-Gewinde speakON-kompatibel, Klemmleisten-Anschluss, M20-Gewinde Material: Aluminium Aluminium Oberfläche: pulverbeschichtet pulverbeschichtet Farbe: schwarz weiß Abmessungen (B x H x T): 100 mm x 65 mm x 105 mm 100 mm x 65 mm x 105 mm Gewicht: 0,7 kg 0,7 kg Teil: Subwoofer-Adapter Subwoofer-Adapter Merkmale: speakON-kompatibel, Klemmleisten-Anschluss speakON-kompatibel, Klemmleisten-Anschluss Material: Aluminium Aluminium Oberfläche: pulverbeschichtet pulverbeschichtet Farbe: schwarz weiß Abmessungen (B x H x T): 100 mm x 105 mm x 105 mm 100 mm x 105 mm x 105 mm Gewicht: 0,5 kg 0,5 kg Teil: Klemmleisten-Verbinder Klemmleisten-Verbinder Farbe: grün grün Merkmal: 4-polig 4-polig Anzahl: 2 St. 2 St. Modellname: LDMG2IK2 LDMG2IK2W Produktart: PA-Lautsprecher-Zubehör PA-Lautsprecher-Zubehör Teil: Wandhalterung Wandhalterung Material: Stahl Stahl Oberfläche: pulverbeschichtet pulverbeschichtet Farbe: schwarz weiß Max. Belastbarkeit 12 kg 12 kg Abmessungen (B x H x T): 75 mm x 810 mm x 135 mm 75 mm x 810 mm x 135 mm Gewicht: 2,6 kg 2,6 kg Teil: Säulen-Adapter Säulen-Adapter Merkmale: speakON-kompatibel, Klemmleisten-Anschluss, M20-Gewinde speakON-kompatibel, Klemmleisten-Anschluss, M20-Gewinde Material: Aluminium AluminiumITALIANOPOLSKIESPAÑOL FRANCAISDEUTSCHENGLISH

Oberfläche: pulverbeschichtet pulverbeschichtet Farbe: schwarz weiß Abmessungen (B x H x T): 100 mm x 65 mm x 105 mm 100 mm x 65 mm x 105 mm Gewicht: 0,7 kg 0,7 kg Teil: Subwoofer-Adapter Subwoofer-Adapter Merkmale: speakON-kompatibel, Klemmleisten-Anschluss speakON-kompatibel, Klemmleisten-Anschluss Material: Aluminium Aluminium Oberfläche: pulverbeschichtet pulverbeschichtet Farbe: schwarz weiß Abmessungen (B x H x T): 100 mm x 105 mm x 105 mm 100 mm x 105 mm x 105 mm Gewicht: 0,5 kg 0,5 kg Teil: Klemmleisten-Verbinder Klemmleisten-Verbinder Farbe: grün grün Merkmal: 4-polig 4-polig Anzahl: 2 St. 2 St. Modellname: LDMG2SPS LDMG2SPSW Produktart: PA-Lautsprecher-Zubehör PA-Lautsprecher-Zubehör Teil: Distanzstange Distanzstange Material: Stahl Stahl Oberfläche: pulverbeschichtet pulverbeschichtet Farbe: schwarz weiß Länge: 500 mm 500 mm Gewicht: 1 kg 1 kg Teil: Montagefuß Montagefuß Material: Gusseisen Montagefuß Oberfläche: pulverbeschichtet pulverbeschichtet Farbe: schwarz weiß Durchmesser: 450 mm 450 mm Gewicht: 9 kg 9 kg Teil: Säulen-Adapter Säulen-Adapter Merkmale: speakON-kompatibel, Klemmleisten-Anschluss, M20-Gewinde speakON-kompatibel, Klemmleisten-Anschluss, M20-Gewinde Material: Aluminium Aluminium Oberfläche: pulverbeschichtet pulverbeschichtet Farbe: schwarz weiß Abmessungen (B x H x T): 100 mm x 65 mm x 105 mm 100 mm x 65 mm x 105 mm Gewicht: 0,7 kg 0,7 kg26 DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI HERSTELLERERKLÄRUNGEN

HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: http://www.adamhall.com/media/shop/downloads/ documents/manufacturersdeclarations.pdf. Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Daimlerstraße 9, 61267 Neu Anspach E-Mail [e-mail] / +49 (0)6081 / 9419-0.

KORREKTE ENTSORGUNG DIESES PRODUKTS

(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. Bitte entsorgen Sie dieses Produkt getrennt von anderen Abfällen und führen es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling zu. Als Pri- vatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erwor¬ben wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sie bitte Ihren Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfällen entsorgt werden. CE-Konformität Hiermit erklärt die Adam Hall GmbH, dass dieses Produkt folgenden Richtlinien entspricht (soweit zutreffend): R&TTE (1999/5/EG) bzw. RED (2014/53/EU) ab Juni 2017 Niederspannungsrichtlinie (2014/35/EU) EMV-Richtlinie (2014/30/EU) RoHS (2011/65/EU) Die vollständige Konformitätserklärung finden Sie unter www.adamhall.com. Des Weiteren können Sie diese auch unter [e-mail] anfragen. Teil: Subwoofer-Adapter Subwoofer-Adapter Merkmale: speakON-kompatibel, Klemmleisten-Anschluss speakON-kompatibel, Klemmleisten-Anschluss Material: Aluminium Aluminium Oberfläche: pulverbeschichtet pulverbeschichtet Farbe: schwarz weiß Abmessungen (B x H x T): 100 mm x 105 mm x 105 mm 100 mm x 105 mm x 105 mm Gewicht: 0,5 kg 0,5 kg Teil: Lautsprecherkabel Lautsprecherkabel Verbinder: speakON-kompatibel speakON-kompatibel Farbe: schwarz schwarz Länge: 5 m 5 m Gewicht: 0,9 kg 0,9 kg Teil: Klemmleisten-Verbinder Klemmleisten-Verbinder Farbe: grün grün Merkmal: 4-polig 4-polig Anzahl: 2 St. 2 St.ITALIANOPOLSKIESPAÑOL FRANCAISDEUTSCHENGLISH
