Produkttyp	Diktiergerät
Marke	Panasonic
Modell	RR-QR170
Stromversorgung	2 AAA-Batterien (LR03), 3 V DC
Abmessungen (L × H × T)	35,0 × 99,6 × 24,0 mm
Gewicht (mit Batterien)	Ca. 61 g
Gewicht (ohne Batterien)	Ca. 38 g
Lautsprecher	28 mm, 8 Ω
Kopfhöreranschluss	3,5 mm mono, 0,5 mW bei 16 Ω
Mikrofonanschluss	3,5 mm mono, 0,56 mV
Frequenzgang	240 Hz bis 5.100 Hz (HQ-Modus) / 230 Hz bis 3.400 Hz (FQ/SP-Modus)
Signal-Rausch-Verhältnis	36 dB (HQ-Modus)
Ausgangsleistung	max. 300 mW
Aufnahmemodi	HQ, FQ, SP (mono)
Aufnahmedauer (HQ-Modus)	Ca. 10 Stunden (Alkali-Batterien)
Wiedergabedauer (HQ-Modus)	Ca. 9,5 Stunden (Alkali-Batterien)
Aufnahmedauer (FQ/SP-Modus)	Ca. 19,5 Stunden (Alkali-Batterien)
Wiedergabedauer (FQ/SP-Modus)	Ca. 11,5 Stunden (Alkali-Batterien)
Sonderfunktionen	Sprachgesteuerte Aufnahme (VAS), Aufnahme-/Wiedergabe-Timer, Wiederholung, Dateisperre
Betriebstemperatur	0 °C bis 40 °C
Pflege	Mit einem weichen, trockenen Tuch reinigen. Keinen Alkohol, Verdünner oder Benzol verwenden.
Sicherheit	Nicht Regen, übermäßiger Hitze oder Magnetfeldern aussetzen. Empfohlenen Kopfhörer verwenden. Batterien vorsichtig behandeln.
Lebensdauer und Reparierbarkeit	Bei Fragen wenden Sie sich an den Kundendienst.

Häufig gestellte Fragen - RR-QR170 PANASONIC

Wie stelle ich die Uhrzeit am Diktiergerät RR-QR170 ein?

Rufen Sie das Menü auf, indem Sie FOLDER/MENU gedrückt halten. Wählen Sie die Option "yEAr" mit den Tasten ▶▶ aus und bestätigen Sie mit ▶. Stellen Sie Jahr, Monat/Tag, Zeitformat (12/24H) und Uhrzeit auf die gleiche Weise ein. Die monatliche Genauigkeit beträgt bei Raumtemperatur ±60 Sekunden.

Warum funktioniert das Gerät nicht?

Überprüfen Sie, ob die Sperrfunktion aktiviert ist. Stellen Sie sicher, dass der Batteriefachdeckel fest geschlossen ist und die Batterien richtig eingelegt sind. Wenn das Problem weiterhin besteht, ersetzen Sie die Batterien.

Was tun, wenn 'U01' auf dem Display angezeigt wird?

Die Anzeige "U01" bedeutet, dass die Batterien leer sind. Ersetzen Sie sie innerhalb von 30 Sekunden durch neue Batterien, um die Uhreinstellungen zu erhalten.

Wie lösche ich eine Datei oder einen Ordner?

Stellen Sie sicher, dass die Datei nicht gesperrt ist. Um eine Datei zu löschen, wählen Sie sie aus und drücken Sie die Löschtaste. Um einen Ordner zu löschen, muss dieser leer sein. Für Details siehe Bedienungsanleitung.

Was bedeutet 'FULL' auf dem Display?

Die Anzeige "FULL" bedeutet, dass der Ordner 99 Dateien (das Maximum) enthält oder die verfügbare Aufnahmezeit erschöpft ist. Löschen Sie unnötige Dateien, um Speicherplatz freizugeben.

Wie aktiviere ich die sprachgesteuerte Aufnahmefunktion (VAS)?

Rufen Sie das Menü auf, wählen Sie die Option VAS und aktivieren Sie sie. Die Aufnahme stoppt automatisch bei Stille. Für wichtige Aufnahmen deaktivieren Sie diese Funktion, indem Sie "OFF" wählen.

Kann ich wiederaufladbare Batterien verwenden?

Die Anleitung empfiehlt die Verwendung von Alkali-Batterien. Wiederaufladbare Batterien (Ni-MH) können verwendet werden, aber ihre geringere Spannung kann die Betriebsdauer verkürzen. Versuchen Sie nicht, nicht wiederaufladbare Trockenbatterien aufzuladen.

Wie reinige ich das Gerät?

Wischen Sie das Gerät mit einem weichen, trockenen Tuch ab. Verwenden Sie niemals Alkohol, Verdünner oder Benzol. Wenn Sie ein chemisch getränktes Tuch verwenden, lesen Sie zuerst die Anweisungen.

Warum stoppt die Aufnahme von selbst?

Dies kann an der Aktivierung der VAS-Funktion (Voice Activated System) liegen, die die Aufnahme bei Stille unterbricht. Deaktivieren Sie VAS im Menü, wenn Sie eine kontinuierliche Aufnahme wünschen.

Was tun, wenn das Datum '----' anzeigt?

Die Anzeige "----" bedeutet, dass die Uhr nicht eingestellt ist. Stellen Sie die Uhrzeit wie in der Anleitung (Seite 4) beschrieben ein, indem Sie das Menü aufrufen und die Option "yEAr" auswählen.

BEDIENUNGSANLEITUNG RR-QR170 PANASONIC

Mitgeliefertes Zubehör

RR-US395

USB-Kabel 1

CD-ROM (Voice Editing Ver.1.0 Premium Edition) 2

Vorsicht:

• Für RR-US395: Verwenden Sie zum Anschluss an den Computer nur das mitgelieferte USB-Kabel mit Ferritkern.
• Um das Risiko von Funkstörungen zu vermeiden, die durch Kopfhörer-, Ohrhörer- oder Mikrofonkabel verursacht werden, verwenden Sie nur geeignetes Zubehör mit einer Kabellänge von weniger als 3 m.

Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die von einem in der Höhe verwendeten Handy verursacht werden. Falls eine solche Störbeeinflussung festgestellt wird, sollte das Handy in größere Entfernung von diesem Gerät betrieben werden.

Aufbewahrung und Gebrauch

Gerät

• Vermeiden Sie es, dieses Gerät in der Nähe von Heizkörpern zu benutzen oder zu lagern. Lassen Sie es nicht im Auto liegen, wenn es dort längerer Zeit direkter Sonnenstrahlung ausgesetzt ist und Türen und Fenster verschlossen sind.
• Um eine Beschädigung zu vermeiden, setzen Sie dieses Gerät nicht Regen, Wasser oder anderen Flüssigkeiten aus.
• Bewahren Sie das Gerät nicht in unmittelbarer Nähe von magnetisierten Karten (Bankkarten, Fahrkarten mit Magnetstreifen etc.) auf.
• Dieser Lautsprecher ist nicht mit einer magnetischen Abschirmung ausgestattet. Er darf aber nicht in der Nähe eines Fernsehgerätes, Personalcomputers oder anderen Gerätes aufgestellt werden, das für magnetische Einstreuungen empfindlich ist.

Trockenbatterien

• Entfernen Sie die Schutzfolie der Batterien und verwenden Sie diese nicht, wenn die Schutzfolie abgezogen wurde.
• Achten Sie beim Einsetzen der Batterien darauf, dass die Pole (⊕ und ⊙) richtig ausgerichtet sind.
• Verwenden Sie keine alten und neuen Batterien oder verschiedene Batterietypen zusammen.
• Entfernen Sie alle Batterien, wenn das Gerät längere Zeit nicht verwendet wird.
• Werfen Sie das Gerät nicht ins Feuer, verursachen Sie keinen Kurzschluss, bauen Sie es nicht auseinander und setzen Sie es keiner starken Hitze aus.
• Versuchen Sie auf keinen Fall, herkömmliche Trockenzellen aufzuladen.
• Der falsche Umgang mit den Batterien kann zum Auslaufen des Elektrolyts führen. Ausgelaufener Elektrolyt kann die Innenteile, mit denen er in Kontakt kommt, beschädigen und einen Brand auslösen. Wenden Sie sich an Ihren Fachhändler, falls Elektrolyt aus den Batterien ausläuft. Falls Elektrolyt auf die Haut gelangt, waschen Sie die entsprechende Stelle sofort gründlich mit Wasser ab.
• Entsorgen Sie verbrauchte Batterien sachgerecht.

■ Allergien

Falls Ihnen die Ohrhörer oder andere Teile, die direkt mit Ihrer Haut in Berührung kommen, Unbehagen verursachen, verwenden Sie sie nicht mehr. Eine weitere Anwendung könnte zu Ausschlägen oder allergischen Reaktionen führen.

Pflege und Verwendung

Einheit

Einlegen der Batterien

Batterien der Typen AAA, LR03 (nicht im Lieferumfang enthalten)

• Bei Verwendung von Akkus sollten möglichst Akkus der Marke Panasonic benutzt werden.

(Akkus halten u. U. nicht so lange wie normale Batterien.)

Die Batterieanzeige (wird während des Betriebs angezeigt)

Tauschen Sie die Akkus innerhalb von 30 Sekunden aus, um die Zeiteinstellungen zu erhalten. Die Aufnahmen bleiben bisher intakt.

• Das Gerät kehrt in den Betriebsbereitschaftsmodus zurück, wenn nach Verstreichen von 10 Sekunden keine Funktion bedient wurde.
• Drücken Sie [■], um den Bedienvorgang auf halbem Wege abzubrechen bzw. die Einstellung zu verwerfen.
• Das Gerät kehrt in den Standby-Modus zurück, wenn nach 10 Sekunden keine Bedienung erfolgt.
• Drücken Sie [■], um den laufenden Vorgang abzubrechen bzw. die Einstellung zu löschen.

• Wenn die Anzeige für das Jahr blinkt (z.B. 2006), beginnen Sie erneut bei Schritt 3.
• Wenn das Jahr blinkt (z. B. 2006), beginnen Sie mit Schritt 3.

1	Rufen Sie den Menümodus auf Spezialitäten der menu	FOLDER/MENU	Gedrückt halten Mantenere premuto	z.B.: Mikrotonempfindlichkeit P.es.; Sensibilitätta microfondo Se en SE	Ein Menu wird eingeblendet. Viene visualizzato un menu.
2	Wahlen Sie „yEAR" Spezialare "yEAR"		Drücken Sie [←→], um auszuwahlen Premere [←→] per selezionare	yERr	[EINGABE] (INVIO)
3	Stellen Sie die Zeit ein Regolare l'ora	Jahr Anno	Drücken Sie [←→], um auszuwahlen Premere [←→] per selezionare	-2006	[EINGABE] (INVIO)
		Monat/Tag Mese/giorno	Drücken Sie [←→], um auszuwahlen Premere [←→] per selezionare	-24H	[EINGABE] (INVIO)
		Zeitanteige Visualizzazione e dell'ora (12/24H)	Drücken Sie [←→], um auszuwahlen Premere [←→] per selezionare	-24H	[EINGABE] (INVIO)
		Zeit Ora	Drücken Sie [←→], um auszuwahlen Premere [←→] per selezionare	-24H	[EINGABE] (INVIO)

Die Uhr hat bei Zimmertemperatur eine monatliche Genauigkeit von ±60 Sekunden.

Beim Austauschen der Batterien stoppt die Uhr; sie startet erneut, wenn Sie neue Batterien einsetzen und den Batteriefachdeckel schließen.

Verschiedene Funktionen

Unterträcken der Pieptöne bei der Bedienung Cancellation der segnale acustico dei tasti	1 Rufen Sie den Menümodus auf Spezionare la modalità del menu	2 Wahlen Sie „bEEP“ Spezionare “bEEP”	3 Wahlen Sie „OFF“ Spezionare “OFF”
	FÖLDER/ - MENU	Gedrückt halten Maintenere premuto	[EINGABE) (INVIO)
	■ Zum Einsatzen der Pieptöne bei der Bedienung ⇒ wahren Sie „On" in Schritt 3. ■ Per attivare il segnale acustico ⇒ selezionare “On" al passo 3.
Verhindern versehentlicher Tastenbedienungen (SPERRE) Prevenzione della pressione occidentale dei tasti (HOLD)	Zum Vermeiden von versehentlichen Bedienvorgängen im Aufnahme- oder Stoppzustand werden Betätigungen der Tasten ignoriert. Per impedire il funzionamento accidentale durante la registrazione o l'arresto, la pressione dei tasti di funzionamento viene ignorata.
	■ Zum Entsperren schiben Sie ↑nach oben schieben spostare su	■ Per rilasciare, spostare più ↓Rilasciare la modalità di bloccaggio prima dell'uso	■ Wird bei aktivierter Sperre-Funktion eine Taste gedrückt, wird „hold" angezeigt. ■ Viene visualizzato "hold" se si preme un tasto nelle modalità di bloccaggio è attivata.
	■ Zum Entsperren schiben Sie ↑nach unten. Vor Inbetriebnahme Sperre-Taste entsperren
	●Wechseln Sie im Stoppzustand zu „Sperre“, um Batteriestrom zu sparen.	●Durante l'arresto, posizionale su HOLD per risparmiare le batterie.

Aufnahme

Die aufgenommenen Inhalte werden in Ordnern abgelegt. - In jedem einzelnen Ordner können maximal 99 Dateien gespeichert werden.

Aufnahmemodus und

HQ: Hohe Qualität

FQ: Gute Qualität

SP: Standardwiedergabe

Diktat-Aufnahme

In der Meeting-Diktat-Aufnahme

Wählen Sie den Ordner

Meeting-Aufnahme

Wählen Sie den Aufnahmemodus

4

Wählen Sie die Mikrofonempfindlichkeit

Aufnahmemodus

Gedrückt halten

EINGABE

oder

Aufnehmen aus der Entfernung (Registrazione da distanza)

[EINGABE] (INVIO)

Aufnehmen aus der Nähe (Registrazione da vicino)

5

Aufnahme (Mono-Aufnahme)

• Aufnahmeinformationen werden angezeigt. (Aufnahmedatum) ↓ (Aufnahme-Startzeit) ↓ (Aufnahmedauer) ↓ (Gesamtzahl der Dateien) Vengono visualizzate le informazioni di registrazione.

1 Wählen Sie den Ordner. Selezionare la cartella

2 Wählen Sie die Datei oder den Ordner. Selezionare il file o la cartella

Grundlegende Bedienvorgänge während der Wiedergabe - Operazioni di base durante la lettura

Wiedergabe: Durch Gedrückthalten der Taste können Sie die Wiederholwiedergabe für eine Datei ein-/ausschalten.

Bei Einstellung der fortwährenden Wiedergabe können Sie die Wiederholwiedergabe nicht verwenden. (Siehe Seite 13)

Drücken Sie [▶▶], um auszuwählen. Premere [▶▶] per selezionare

Dateinummer - Numero file

Nach Auswahl des Ordners werden die Informationen zum Zeitpunkt der Aufnahme angezeigt.

Einstellen der Lautstärke - Per regolare il volume

(0-20)

(Löschen)

(Cancellazione)

Rückwärts

• Drücken Sie diese Taste, um zum Anfang der Datei zurückzukehren. (Durch zweimaliges Drücken wechseln Sie zur vorherigen Datei. Zum Suchen nach Dateien halten Sie die Taste gedrückt.

Vorwärts

• Drücken Sie diese Taste, um zum Anfang der ersten Datei zu wechseln. Zum Suchen nach Dateien halten Sie die Taste gedrückt.

Indietro

Stoppen der Wiedergabe

(Drücken Sie [▶], um die Wiedergabe fortzusetzen.)

■ Wiedergeben der ersten fünf Sekunden der einzelnen Dateien (Anspielwiedergabe) ■ Ascolto dei primi 5 secondi di ciascun file (Scansione Intro)

1 Wählen Sie den Ordner

en Sie |

》gedrückt

(Seite 8)

(Drucken Sie die Taste erneut, um die normale Wiedergabe fortzusetzen) (Drücken Sie die Taste erneut, um zur normalen Wiedergabe zurückzukehren)

lettura normale)

1. Einstellungen für die Wiederholwiedergabe werden automatisch verworfen. ! Die Einstellungen für die Wiederholwiedergabe werden automatisch gelöscht.

Andere Aufnahmemethoden/Andere Aufnahmemethoden

Verhinderung von unbeabsichtigtem Löschen [VAS: Voice activated system (Sprachsteuerung)]

Die Aufnahme wird automatisch angehalten, wenn kein Ton zu hören ist. Die Aufnahme wird automatisch angehalten, wenn kein Ton zu hören ist.

1. Buffer

Rufen Sie den

Menümodus auf

Zum Abschalten der Funktion → wählen Sie "OFF" in Schritt 3

! Schalten Sie die Funktion aus, wenn Sie wichtige Dateien aufnehmen.

■ Prüfen der verbleibenden Aufnahmezeit

Verfügbare Aufnahmezeit

• Drücken Sie die Taste erneut, um zur Anzeige der verstrichenen Aufnahmezeit zurückzukehren. ! Die verfügbare Aufnahmezeit wird auch angezeigt, wenn die verbleibende Zeit nur noch sehr kurz ist.
• Erneut drücken, um zur Anzeige der verstrichenen Aufnahmezeit zurückzukehren. Die verfügbare Aufnahmezeit erscheint auch, wenn die Restzeit sehr kurz wird.

Aufnahme über ein externes Mikrofon (nicht mitgeliefert)

(Das eingebaute Mikrofon wird abgeschaltet.)

Steckertyp: 3,5 mm mono

Verwenden Sie ein Mono-Mikrofon, das einen geeigneten Leistungsstecker aufweist.

Wiedergabegeschwindigkeit (5 Stufen)

Rufen Sie den Menümodus auf

Gedrückt halten

FOLDER/ Gedrückt halten

-MENU

→ [← ▷] → [▶]

(EINGABE)

(INVIO)

3

Wählen Sie die

Geschwindigkeit aus

Fortlaufendes Abspielen von

Dateien

Lettura continua

So kehren Sie in die normale Wiedergabe zurück

Halten Sie [■] im Stoppzustand (mehr als 3 Sekunden lang) gedrückt.

Spielt die Dateien im Ordner fortlaufend ab.

1 Rufen Sie den Menümodus auf

1 Rufen Sie den Menümodus auf

-MENU

Gedrückt halten

2 Wählen Sie

3 Wählen Sie „On“

2 Wählen Sie,

Auswahl ,

3 Wählen Sie „On“

Wählen Sie "On"

! Einstellungen für die Wiederholwiedergabe werden automatisch verworfen.

Zum Abschalten der Funktion wählen Sie "OFF" in Schritt 3.

Anzeigen der verbleibenden Wiedergabezeit

Verbleibende Wiedergabezeit

Hören über Ohrhörer (nicht mitgeliefert)

Vorbereitungen: Wählen Sie den Ordner und den Aufnahmemodus (→ Seite 6, 7)

1 Rufen Sie den Menümodus auf. 2 Wählen Sie ⊙ ●, rEC

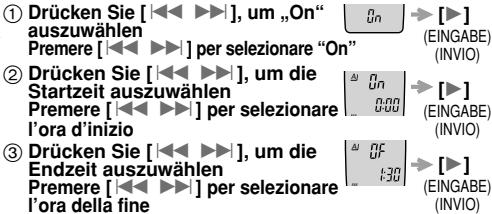

3 Stellen Sie die Zeit ein.

Timer-Wiedergabe

Vorbereitungen: Wählen Sie die Dateien (→ Seite 8).

1 Rufen Sie den Menümodus auf. 2 Wählen Sie ▷, PLAY

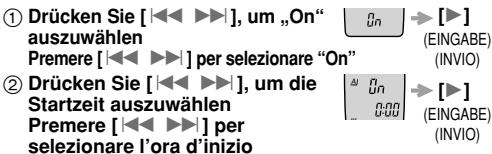

3 Stellen Sie die Zeit ein.

Zum Abschalten des Timers wählen Sie "OFF" in Schritt 3-①.

So prüfen Sie die eingestellte Zeit: Wählen Sie im Menü „⑦ ●, rEC" oder „▶, PLAY", und drücken Sie [>].

Auch wenn "oder" oder "während der Timer-Wiedergabe" angezeigt wird, können die Wiederholwiedergabe und die fortlaufende Wiedergabe nicht verwendet werden.

Verwendung des Geräts mit einem

Computer RR-US395

Speichern und editieren Sie die Tondateien, die Sie mit dem Gerät aufgenommen haben.

1. Installieren Sie Voice Editing von der CD-ROM.

Einzelheiten finden Sie in den Bedienungsanleitungen für Voice Editing.

2. Schließen Sie das Gerät mit dem USB-Kabel an einen Computer an.

Das Hauptgerät kann nicht bedient werden.

USB-Kabel (enthalten) Cavo USB (fornto)

! Schließen Sie bei Verwendung von Voice Editing nur einen IC-Recorder an. Diese Software unterstützt die gleichzeitige Verwendung von mehreren IC-Recordern nicht. ! Wenn beim Anschluss an einen Computer "PC" angezeigt wird und wenn beim Übertragen von Daten "PC" blinkt. Trennen Sie das USB-Kabel nicht ab, solange diese Anzeige blinkt.

Wischen Sie das Gerät mit einem weichen trockenen Tuch ab, um es zu reinigen.

• Verwenden Sie dazu niemals Alkohol, Verdünnungsmittel oder Benzol.
• Bevor Sie chemisch behandelte Tücher verwenden, lesen Sie sorgfältig die dem Tuch beiliegenden Anweisungen durch.

Manutenzione

Bevor Sie den Kundendienst benachrichtigen, überprüfen Sie das Folgende. Wenn Sie bei einigen Punkten nicht sicher sind oder wenn die angegebenen Abhilfen das Problem nicht lösen, kontaktieren Sie bitte Ihren Händler für weitere Anweisungen.

Symptom	Zu überprüfende Punkte
Keine Bedienung.	Die Sperre-Funktion ist aktiviert. («Seite 5)Stellen Sie sicher, dass der Batteriefachdeckel geschlossen ist.Stellen Sie sicher, dass die Batterie richtig eingelegt wurde.Stellen Sie sicher, dass der Batteriefachdeckel am Gurtband angebracht ist.RR-US395 Sie konnen das Gerät nicht bedienden, wenn es direkt an einen Computer angeschlossen ist.
„U01“ erscheint im Display.	Die Batterie ist erschöpf.
„2006“ oder „2005“ blinkt.	Stellen Sie die Zeit ein. («Seite 4)
Über den Ohrhörer erfolgt keine Tonausgabe, bzw. der Ton ist schwer zu verstehen oder verraucht.	Stellen Sie sicher, dass der Stecker fest eingesteckt wurde.Wischen Sie den Stecker sauber.
Die Aufnahme stoppt.	Möglicherweise wurde VAS («Seite 12) aktiviert.
"——" erscheint anstelle des Aufnahmedatums.	Stellen Sie die Zeit ein. («Seite 4)
Die Wiedergabegeschwindigkeit ist zu schnell oder zu langsam.	Stellen Sie die Wiedergabegeschwindigkeit auf „normal". («Seite 13)
„FULL“ wird eingeblendet.	Im Ordner befinden sich 99 Dateien.Die verbleibende Aufnahmezeit ist abgelaufen.- Löschen Sie nicht mehr benöhigte Daten. («Seite 8, 9)
Keine Tonausgabe über den Laufsprecher.	Es erfolgt keine Tonausgabe, wenn Sie einen Kopfhörer angeschlossen haben.
Datei oder Ordner kann nicht gelöscht werden.	Die Datie ist gespert. («Seite 10, 11)Der Ordner ist bereits leer.
Datei kann nicht verschoben werden.	Sie konnen keine Dateien in Ordner verschiben, die bereits 99 Dateien enthalten.Das Verschieben von Dateien aus dem A-D-Ordner in den Diklat-Ordner ist nicht möglich. («Seite 11)
Eine Aufzeichnung ist verschwendungen.	Aufnahmen konnen verloren gehen, wenn auf das Gerät ein Stöß ausgeübt wird (es z. B. fallen gelassen wird) oder wenn sich die Batterie bzw. der Batteriefachdeck während der Aufnahme losehen.
Die verfügbare Aufnahmezeit erhöht sich nicht in dem Maße, wie Dateien gelscht werden.	Dies kann passieren, wenn Dateien wiederholt aufgenommen und gelöscht werden. Entsperren Sie alle ihre Daten, undlöschen Sie dann alle Ordner, um das Problem zu besieten.
Einstellen von Timer-Aufnahme/Wiedergabe ist nicht möglich.	Sie konnen die Timer für einen Zeitraum von 24 Stunden ab dem aktuellen Zeitpunkt einstehen.Stellen Sie die Zeit ein. («Seite 4)
Timer-Aufnahme/Wiedergabe Funktioniert nicht.	Die Einstellungen und die Uhrzeit werden gelöscht, wenn die Batterie entfern wird.

Symptom	Zu überprüfende Punkte
Gleichzeitiges Einstellen von Timer-Aufnahme/Wiedergabe ist nicht möglich.	•Wenn Sie beide Timer-Zeiten eingestellt haben, ist nur der zuletzt eingestellte Timer wirksam.
Timer-Aufnahme Funktioniert nicht.	•Sie können den Timer nicht einstehen, wenn nur noch weniger als eine Minute Aufnahmezeit verbleiben ist.
Eine in anderen Geräten Funktionierende Batterie kann nicht verwendet werden.	•Dieses Gerät erkennt die Batterie als „leer“, obwohl sie noch nicht ganz verbraucht ist. Dies dient zum Schutz der Uhrzeit- sowie der anderen gespeicherten Einstellungen.
Auswahl eines Ordners nicht möglich.	•Drücken Sie kurz die Taste [•FOLDER/•MENU]. Sie wechseln in den Menümodus, wenn Sie die Taste mindestens 2 Sekunden lang gedrück htären.
Der Ton klingt verzerrt.	•Wenn andere Töne als Stimmen aufgezeichnet werden, kann es bei der Wiedergabe zu dieser Erscheinung kommt.
RR-US395Voice Editing beginnnt nicht oder Funktioniert nicht richtig.	•Vergewissem Sie sich, dass die Anzeuge „PC" auf der Anzeuge diesen Gerätes leuchtet und diese Gerät in Voice Editing als ein Laufwerk erfasst wird. Falls dies nicht der Fall ist, trennen Sie das USB-Kabel von dieser Gemäß ab und schreiben es dann ernut an. •Der Anschluss Funktioniert möglicherweise nicht richtig, falls der Anschluss über eine USB-Buchse oder ein USB-Anschlusskabel erfolgt.

Technische Daten

Ausgangsleistung:	300 mW (max.)
Frequenzgang:	240 Hz bis 5.100 Hz (HQ-Modus)
	230 Hz bis 3.400 Hz (FQ/SP-Modus)
Signalrauschabstand:	36 dB (HQ-Modus)
Anschlüsse:
Ausgangsbuchse;	Kopflörer: 3,5 mm, 0,5 mW, 16 Ω
Eingangsbuchse;	Mikrofon: 3,5 mm, 0,56 mV Speisespannung
Lautspricher:	28 mm, 8 Ω
Leistungsaufnahme:	Gleichstrom, 3 V
	2 Batterien vom Typ AAA (LR03)
Abmessungen (B×H×T):
Max. Abmessungen;	RR-US395 35,0×100,2×24,0 mm
	RR-QR180 RR-QR170 35,0×99,6×24,0 mm
Gehäuseabmessungen;	32,8×99,3×22,5 mm
Masse: mit Batterien;	RR-US395 ca. 62 g
	RR-QR180 RR-QR170 ca. 61 g
ohne Batterien;	RR-US395 ca. 39 g
	RR-QR180 RR-QR170 ca. 38 g

Temperaturbereich für den Betrieb: 0°C - 40°C

Betriebsdauer der Batterie:

[Verwendung bei 25°C auf einer flachen, stabilen Oberfläche]

Batterien	Modus	Wiedergabe	Aufnahme
Alkalische Panasonic- Batterien	HQ	ca. 9,5 Stunden*1 ca. 10 Stunden*2	ca. 14,5 Stunden*1 ca. 15 Stunden*2
	FQ/SP	ca. 11,5 Stunden*1 ca. 12 Stunden*2	ca. 19,5 Stunden*1 ca. 20 Stunden*2

※1:RR-US395,※2:RR-QR180 RR-QR170

• Je nach Betriebsbedingungen kann die Lebensdauer der Batterie auch geringer sein.

Hinweis:

Alle technischen Daten können ohne vorherige Ankündigung geändert werden. Die Angaben für Masse und Abmessungen wurden gerundet.

Diagnostica

Autonomie des piles:

Medföljande tillbehör

RR-US395

USB-Kabel 1

CD-ROM-Skiva (Voice Editing Ver.1.0 Premium Edition) 2

Warnung:

Mitgeliefertes Zubehör

RR-US395

USB-Kabel 1

CD-ROM (Voice Editing Ver.1.0 Premium Edition) 2

Vorsicht:

Buchsentyp: 3,5 mm mono

Buchsentyp: 3,5 mm mono

Schmierung

Wählen Sie die Position "OFF" in Punkt 3.

Aufnahme mit externem Mikrofon

Das eingebaute Mikrofon wird ausgeschaltet.

RR-US395

Verwenden Sie ein monophones Mikrofon, das mit

Elektret versorgt wird, wenn es angeschlossen ist.

Steckertyp: 3,5 mm monophonisch

IpObeRpaQoctUynTOO octabueroCbaPemHzA1mCnBoBpeMzaHNCHAXMNTeKhONky[FOLDER/ MENU].

CHOBA HAXMITE, YTO6bI BEPHYtcb K INHINKAUINCTKJHEO BPEMHEN3aNcHNI.

Bocnpo3BeDHe

1 PeremecHTne pepeKIOUcATEb [MEETING, DICTATION] B npoJokhenne [MEETING] u NKmMTe KONKy [FOLDER/ MENU], YTO6bI bVb6paTb panky (A-D). (KoTa Da bVb6paTeC INHdkauncae [DICTATION], abOMATMueckn bVb6paTeC pAnka dNkoTofoHa.) 2 HAKIMTE KHONIK [▶▶▶], TOb6b Bb6p8b faHJ. POnce Bb6pa BcBcBvBaEETCAHfOpMaJU O BPEMHe3aIINCJI. 3 HaxMMte KhoNKy [>. 4TObblnopeRyInpoBaB ypoBeB rPOMKoCTn (0-20): HaxMMte KhoNKy [-] nnn [+]

OCHOHBHbIe Opeaun BO Bpemr Bocnpn3BeDeHnA

-HaxMNTE KONKY [■], YTO6bI BbIOJNHTb OCTAHOBKY. (HAXMNTE KONKY [■], YTO6bI BO3O6HOBINT BOCINPOIm3BeHnne C MeCTa, B KOTOPOM Bbl octAHOBINn erO.) HaxmTe KONKn [A▶], YTo6bl BbInOnnHtB nponyck. Haxmteu npedxmbaTe KhoNkI [ ]yTObI ByIOINHToNCK. - Haxmite noyEupKbnaeH KONky [ ]Tc6bI BKJIOHTB/BykIOHTBt pEXKNO TOBTOPA OdHO FaaJIa -HaxmTe KhONky [FOLDER/ 一 MENU]YTO6bI BVCBeNTbOCTABueeC BPEMa BOCpOn3BcDEHn. CHOba HaxmTe, YTO6bI BepHyTbCk K INDMKauN NCTKeW BPEMeHBOCpOn3BcDEHn.

IprocsnyuBaHme nepBbix 5 cekyHa KaKdoro faJna (peXm Intro scan)

1 BbI6epnte nanky. (VbIwe) 2 HaxMMITE u yedePxNBaiTe KhONky [>. (CHOBa HaxMMITE, YoToBb BepHybCRA K HopMaJIbHOMy BOCNPOM3BeDeHHIO.)

YCTAHOBKNBNOPTOBHOROBOCIPON3BEHNAABOTMAUHECKNOTMEHJOTC.

I3meheneckopoctn Bocnpoun3BedeHn8 (5 ypoBne) 1 Haxmnte MydepXbMaBte KhoNky [FOLDER/ MENU] do tex nop, noke He nooBntc HnHkaaun "SeNSe" nI" 2 HAKMITE KONKNI [▶▶], YTO6bI Bb6pBaT INHdNkaCIO N "SPEED",и HAKMITE KONKNY [▶]. 3 HaxKMITE KHOKNY [（MéπIeHHee) IIN [▶] (b6IcTpee), n HAXKMITE KHOKNY [▶].

HenpepbIBHOE BOCPON3BeDeHne (aaiNoB BHyTpni nAnK)

-Bedeutung des nachstehend abgebildeten Symbols

Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte)

Entspruchend der grundlegenden Firmengrundsätzen der Panasonic-Gruppe wurde ihr Produkt aus hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recycebar und wieder verwendbar sind.

Dieses Symbol auf Produkten und/oder begleitenden

Dokumenten bedeutet, dass elektrische und elektronische

Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen.

Bringen Sie diese Produkte zur Behandlung,

Rohstoffrückgewinnung und Recycling zu den eingerichteten kommunalen Sammelstellen bzw. Wertstoffhöfen, die diese Geräte kostenlos entgegennehmen.

Die ordnungsgemäße Entsorgung dieser Produkte dient dem

Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Mensch und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende ihrer Lebensdauer ergeben können.

Genauere Informationen zur nächstgelegenen Sammelstelle bzw. Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung.

Für Geschäftskunden in der Europäischen Union

Bitte treten Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie elektrische und elektronische Geräte entsorgen möchten. Er hält weitere Informationen für Sie bereit.

Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union

Dieses Symbol ist nur in der Europäischen Union gültig.
