BEDIENUNGSANLEITUNG SR 450 STIHL

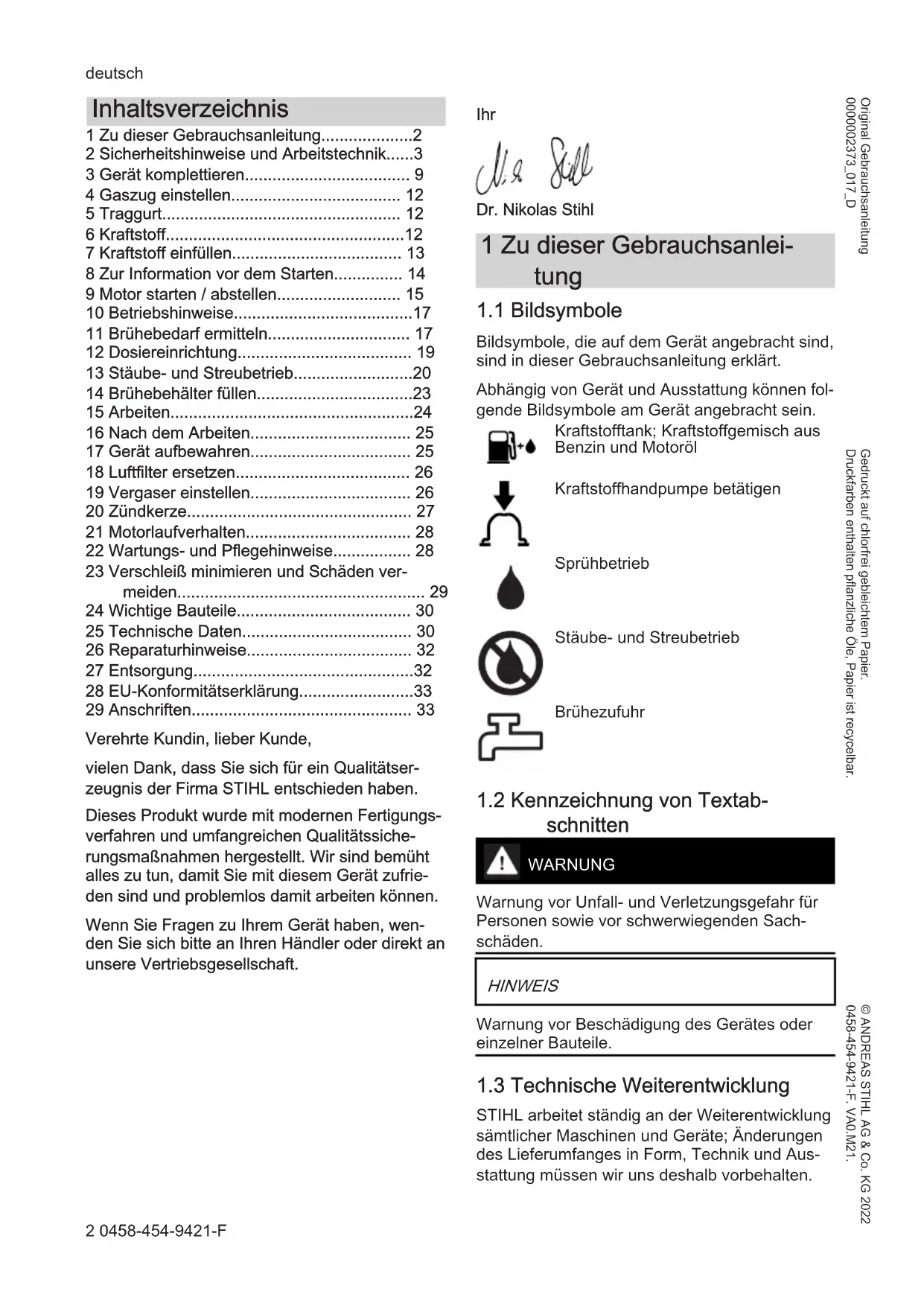

2-34 Gebrauchsanleitung

1 Zu dieser Gebrauchsanleitung. 2

2 Sicherheitshinweise und Arbeitstechnik.....3

3 Gerat komplettieren. 9

4 Gaszug einstellen 12

5 Traggurt 12

6 Kraftstoff. 12

7 Kraftstoff einfluen 13

8 Zur Information vor dem Starten 14

9 Motor starten / abstellen 15

10 Betriebshinweise 17

11 Brühebedarf ermitteln 17

12 Dosiereinrichtung 19

13 Stäube- und Streubetrieb. 20

14 Brühebehälter fällen. 23

15Arbeiten. 24

16 Nach dem Arbeitsen 25

17 Gerä aufbewahren. 25

18 Luftfilter ersetzen 26

19 Vergaser einstellen 26

20 Zündkerze 27

21 Motorlaufverhalten 28

22 Wartungs- und Pflegehinweise 28

23 Verschleib minimieren und Schaden vermeiden 29

24 Wichtige Bauteile 30

25 Technische Daten 30

26 Reparaturhinweise 32

27 Entsorgung 32

28 EU-Konformitätserklarung 33

29 Anschriften 33

Verehrte Kundin, lieber Kunde,

vielen Dank, dass Sie sich für ein Qualitätserzeugnis der Firma STIHL entschieden haben.

Dieses Produkt wurde mit modernen Fertigungsverfahren und umfangreichen Qualitätssicherungsmaßnahmen hergestellt. Wir sind bemührt alles zu tun, damit Sie mit diesen Gerät zufrieden sind und problemlos damit arbeiten können.

Wenn Sie Fragen zu Ihr Gemät haben, wenden Sie sichitte an ihren Handler oder direkt an unsere Vertriebsgesellschaft.

Ihr

Dr. Nikolas Stihl

1 Zu dieser Gebrauchsanleitung

1.1 Bildsymbole

Bildsymbole, die auf dem Gerät angebracht sind, sind in dieser Gebrauchsanleitung erklärt.

Abhängig von Gerät und Ausstattung können fol-gende Bildsymbole am Gerät angebracht sein.

Kraftstofftank; Kraftstoffgemisch aus Benzin und Motoröl

Kraftstoffhandpumperbetätigen

Sprühbetrieb

Stäube- und Streubetrieb

Bruhezufuhr

1.2 Kennzeichnung von Textabschnitten

WARNING

Warning vor Unfall- und Verletzungsgefahr für Personen sowie vor schwerwiegenden Sachscha den.

HINWEIS

Warning vor Beschädigung des Gerätes oder einzelner Bauteile.

1.3 Technische Weiterentwicklung

STIHL arbeitet ständig an der Weiterentwicklung samtlicher Maschinen und Geräte; Änderungen des Lieferumfanges in Form, Technik und Ausstattung müssen wir uns deshalb vorbehalten.

2 Sicherheitshinweise und Arbeitstechnik deutsche

Aus Angaben und Abbildungen dieser Gebrauchsanleitung können deshalb keine Ansprüche abgeleitet werden.

2 Sicherheitshinweise und Arbeitsstechnik

Besondere Sicherheitsmaßnahmen sind beim Arbeiten mit dem Gerät notig.

Die gesamte Gebrauchsanleitung vor der ersten Inbetriebnahme aufmerksamlesen und für späteren Gebrauch safer aufbewahren. Nichtbeachtenden Gebrauchsanleitung kann lebensgeführlich sein.

Länderbezogene Sicherheitsvorschriften, z. B. von Berufsgenossenschaften, Sozialkassen, Behörden für Arbeitsschutz und andere beachten.

Wer zum ersten Mal mit dem Gerät arbeitet: Vom Verkäufer oder von einem anderen Fachkundigen erklärten lessen, wie man damit sicher umgeht - oder an einem Fachlehrgang teilnehmer.

Minderjährige dürfen nicht mit dem Gerät arbeiten - ausgenommen Jugendliche über 16 Jahre, die unter Aufsicht ausgebildet werden.

Kinder, Tiere und Zuschauer fern halten.

Wird das Gerät nicht benutzt, muss es so abge-stellt werden, dass niemand gefährdet wird. Gerät vor unbefugtem Zugriff sichern.

Der Benutzer ist verantwortlich für Unfälle oder Gefahren, die gegenüber anderen Personen oder deren Eigentum auftreten.

Gerät nur an Personen weitergeben oder ausleihen, die mit diesen Modell und seiner Handhabung vertraut sind - stets die Gebrauchsanleitung mitgeben.

Der Einsatz Schall emittierender Motorergekte kann durch nationale wie auch ortliche, lokale Vorschriften zeitlich begrenzt sein.

Gerät nur dann in Betriebnehmen, wenn alle Bauteile unbeschädigt sind. Besonderss auf Dichtheit des Brühebehalters achten.

Das Gerät nur im komplett montierten Zustand betreiben.

Zur Reinigung des Gerätes keine Hochdruckreiniger verwenden. Der harte Wasserstrahl kann Teile des Gerätes beschädigen.

2.1 Körperliche Eignung

Wer mit dem Gerät arbeitet, muss ausgeruht, gesund und in gutter Verfassung sein. Wer sich aus gesundheitlichen Gründen nicht anstrengen darf, sollte einen Arzt Fragen, ob die Arbeit mit einem Motorgerät möglich ist.

Nur Träger von Herzschrittmachern: Die Zündanlage these Gerätes erzeugt ein sehr ginges elektromagnetisches Feld. Ein Einfluss auf einzelne Herzschrittmacher-Typen kann nicht vollig ausgeschlossen werden. Zur Vermeidung von gesundheitlichen Risiken empfeht STIHL den behandelnden Arzt und Hersteller des Herzschrittmachers zu befragen.

Nach der Einnahme von Alkohol, Medikamenten, die das Reaktionsvermögen beeinträchtigen, oder Drogenarf nicht mit dem Gerat gearbeitet werden.

2.2 Einsatzbereiche

Das Spruhgerat ist zum bodennahen Ausbringen von Mitteln zum Schutz vor Pilz- und Schädlingsbefall und zur Unkrautvernichtung geeignet. Bei Geräten mit montierter Druckpumpe sind Arbeiten über Kopf möglich. Einsatzbereiche sind Obst-, Gemüse-, Wein-, und Ackerbau, Planta-genanbau, Zierplanzenbau, Grünland und die Forstwirtschaft.

Nur Pflanzenschutzmittel ausbringen, die für die Anwendung mit tragbaren Sprühgeräten zugelassen sind.

Der Einsatz des Gerätes ist für andere Zwecke nicht zulässig und kann zu Unfällen oder Schäden am Gerät führen. Keine Änderungen am Produkt vornehmen – auch dies kann zu Unfällen oder Schäden am Gerät führen.

Zusätzlich bei SR 450

Im Stäube- und Streubetrieb kann Pflanzenschutzmittel in Pulverform oder als trockenes Granulat breitflächig ausgebracht werden.

Nur Pflanzenschutzmittel ausbringen, die für die Anwendung mit tragbaren Stäube- und Streugeräten zugelassen sind.

2.3 Zubehör und Ersatzteile

Nur solche Teile oder Zubehore anbauen, die von STIHL für diese Gerät zugelassen sind oder technisch Gleichartige. Bei Fragen dazu an einen Fachhändler wenden. Nur hochwertige Teile oder Zubehore verwenden. Ansonsten

kann die Gefahr von Unfallen oder Schäden am Gerät bestehen.

STIHL empfeihlt STIHL Original Teile und Zube-hör zu verwenden. Diese sind in ihren Eigenschaften optimal auf das Produkt und die Anforderungen des Benutzers abgestimmt.

Keine Änderungen am Gerät vornehmen - die Sicherheit kann dadurch gefährdet werden. Für Personen- und Sachschäden, die bei der Verwendung nicht zugelassener Anbauerigte auftreten, schließ STIHL jeder Haftung aus.

2.4 Bekleidung und Ausrüstung

Vorschrifsmäßige Bekleidung und Ausrüstung bei der Anwendung, beim Befüllen und Reinigen des Geräts tragen. Hinweise zur Schutzausrüstung in der Gebrauchsanleitung des Pflanzenschutzmittels beachten.

Mit Pflanzenschutzmitteln verschmutzte Arbeits- kleidung(sofort wechseln.

Die Kleidung muss eng anliegen und scarf nicht behindern.

Bei einigen Pflanzenschutzmitteln muss ein flüssigkeitsdichter Schutzanzug getragen werden.

Bei Arbeiten über Kopf zusammen eine flüssigkeitsdichte Kopfbedeckung,tragen.

Keine Kleidung, keinen Schal, keine Krawatte, keinen Schmuck tragen, die in die Luftansaugöffnung gelangen können. Lange Haare so zusammenbinden und so sichern, dass sie sich oberhalb der Schultern befinden und nicht in die Maschine hineingezogen werden können.

Flüssigkeitsdichte und gegen Pflanzenschutzmittel unempfindliche Schutzstiefel mit griffiger Sohle trag.

Niemals barfuß oder mit Sandalen arbeiten.

WARNING

Um die Gefahr von Augenverletzungen zu reduzieren enganliegende Schutzbrille nach Norm EN 166 trag. Auf richtig Sitz der Schutzbrille achten.

Geeigneten Atemschutz trag.

"Persönlichen" Schallschutz tragen - z. B. Gehorschutzkapeln.

Das Einatmen von Pflanzenschutzmitteln kann Gesundheit gefährdend sein. Zum Schutz vor Gesundheitsschäden oder allergischen Reaktionen geeigneten Atemschutz tragen. Hinweise in der Gebrauchsanleitung des Pflanzenschutzmittels, und Länderbezogene Sicherheitsvorschriften z. B. von Berufsgenossenschaften, Sozialkassen, Behörden für Arbeitsschutz und andere beacheschen.

Flüssigkeitsdichte und gegen Pflanzenschutzmittel unempfindliche Handschuhe/TRagen.

2.5 Umgang mit Pflanzenschutzmittel

Vor jeder Anwendung die Gebrauchsanleitung des Pflanzenschutzmittels setzen. Hinweise zu Mischung, Anwendung, persönlicher Schutzausstattung, Lagerung und Entsorgung befolgen.

Gesetzliche Vorschriften im Umgang mit Pflanzenschutzmittel einhalten.

Pflanzenschutzmittel konnen Bestandteile enthalten, die Menschen, Tiere, Pflanzen und Umwelt schädigen - Vergiftungsgefahr und Gefahr lebensgefährlicher Verletzungen!

Pflanzenschutzmittel)dürfen nur von Personen eingesetzt werden, die im Umgang mit Pflanzenschutzmittel und in entsprechenden Erste-HilfeMaßnahmen ausgebildet sind.

Gebrauchsanleitung oder Etikett des Pflanzenschutzmittels stets bereit halten, um im Notfall den Arzt sofort über das Pflanzenschutzmittel informieren zu konnen. Im Notfall Anweisungen auf dem Etikett oder in der Gebrauchsanleitung des Pflanzenschutzmittels befolgen.

2.5.1 Pflanzenschutzmittel ansetzen

Pflanzenschutzmittel nur nach Herstellerangaben zu einer Brühe ansetzen - durch falsche Mischungsverhältnisse können giftige Dämpfe oder explosive Gemische entstehen.

flüssiges Pflanzenschutzmittel nie unverdünnt ausbringen
- Brühe nur im Freien oder in gut durchlufteten Räumen ansetzen
- nur so viel Brühe ansetzen, wie benötigt wird, um Restmengen zu vermeiden
- Beim Mischen verschiedener Pflanzenschutzmittel die Angaben des Herstellers beachten - durch falsche Mischungsverhältnisse konnen giftinge Dämpfe oder explosive Gemische entstehen

2 Sicherheitshinweise und Arbeitstechnik deutsche

• verschiedene Pflanzenschutzmittel nur miteinander mischen, wenn sie vom Hersteller dazu freigegeben sind

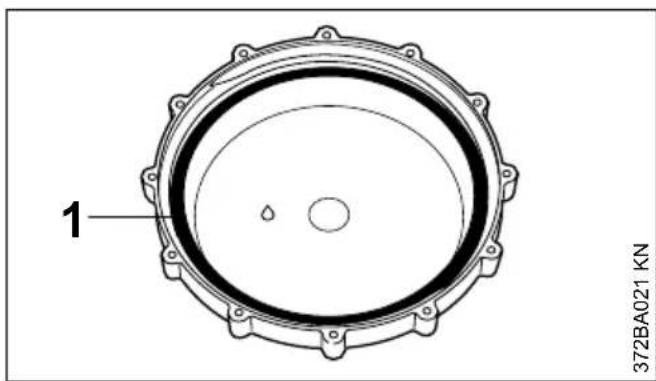

2.5.2 Brühebehälter fällen

• Pflanzenschutzmittel nur im Freien oder in gut durchlufteten Räumen einnullen
  Gerat kippsicher auf eine ebene Flache stellen -Bruhebehalter nicht uber die Maximalmarke hinaus befullen
  Gerat beim Befüllen nicht am Rückenlagen - Verletzungsgefahr!
• nur so viel Pflanzenschutzmittel einfüllen, wie benötigt wird, um Restmengen zu vermeiden

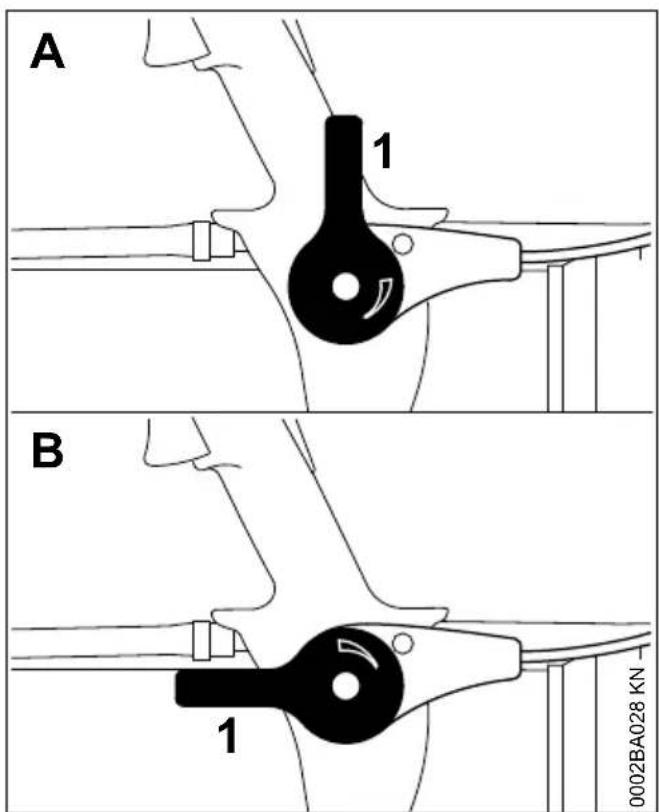

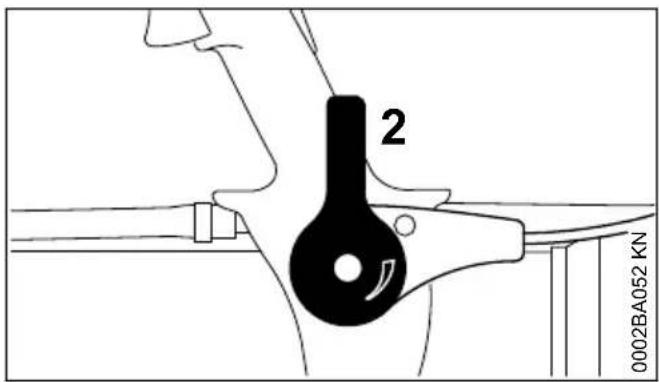

• Ventilhebel und bei SR 450 zusätzlich Dosierhebel vor dem Fullen schlieben
• beim Befüllen aus dem Leitungsnetz den Füsschlauch nicht in die Brühe eintauchen - Unterdruck im Leitungssystem kann die Brühe in das Leitungssystem einsaugen
• vor dem Befüllen mit Brühe Probelauf mit Frischwasser durchführren und Dichtheit aller Geräteile prüfen
  Deckel des Brühebehalters nach dem Füllen fest verschreiben

2.5.3 Anwendung

• nur im Freien oder in sehr gut durchluffteten Räumen z. B. offene Gewächshäuser arbeiten
• während der Arbeit mit Pflanzenschutzmittel nicht essen, nicht rauchen, nicht inhalieren und nicht trinken
• Düsen und andere Kleinteile nie mit dem Mund ausblasen
• Kontakt mit Pflanzenschutzmittel vermeiden - mit Pflanzenschutzmittel verschmutzte Kleidung(sofort wechseln
• nicht bei Wind arbeiten

Ungünstige Wetterverhältnisse können zu falscher Koncentration des Pflanzenschutzmittels führen. Überdosierung kann zu Pflanzen- und Umweltschäden führen. Unterdosierung kann zum Ausbleiben des Erfolgs einer Pflanzenbehandlung führen.

Um Schäden an Umwelt und Pflanzen zu vermeiden, Gerät niemals betreiben:

-beiWind
- bei Temperaturen über 25^ im Schatten
- bei direkter Sonneneinstrahlung

Um Schaden am Gerät und Unfälle zu vermeiden, Gerät niemals betreiben mit:

• entflammbaren Flüssigkeiten
• dickflüssigen oder klebrigen Flüssigkeiten
• atzenden und saurehaltigen Mitteln
• Flüssigkeiten, die warmer als 50^ sind

2.5.4 Lagerung

• Bei Arbeitsunterbrechung Gerät nicht direkter Sonneneinstrahlung und Wärmequellen aussetzen
• Brühe niemals länger als einen Tag im Brühebehälter aufbewahren
• Pflanzenschutzmittel nur in zulässigen Behältern lagern und transportieren
• Pflanzenschutzmittel nicht in Behältnissen aufbewahren, die für Nahrungsmittel, Getränke und Futtermittel bestimmt sind
• Pflanzenschutzmittel nicht mit Nahrungsmittel, Geträngen und Futtermitteln lagern
• Pflanzenschutzmittel von Kindern und Tieren fernhalten
  Gerat entleert und gereinigt aufbewahren
• Pflanzenschutzmittel und Gerät so lagern, dass es vor unbefugtem Zugriff geschichert ist
• Pflanzenschutzmittel und Gerät trocken und frostfrei lagern

2.5.5 Entsorgung

Reste von Pflanzenschutzmittel und Spülflüssigkeiten vom Gerät nicht in Gewässer, Abflüsse, Entwasserungs- und Straßengräben, Schächte, Drainagen fließen halten.

• Reste und gebrauchte Behälter gemäß den örtlichen Abfallvorschriften entsorgen

2.6 Gerat transportieren

Immer den Motor abstellen.

Beim Transport in Fahrzeugen:

Gerat gegen Umkippen, Beschädigung und Auslaufen von Kraftstoff sichern
- Brühebehälter muss entleert und gereinigt sein

2.7 Tanken

Benzin ist extrem leicht entzündlich von offenem Feuer Abstand halten - keine Kraftstoffe versuschütten - nicht rauchen.

Vor dem Tanken Motor abstellen.

Nicht tanken, solange der Motor noch heiß ist - Kraftstoff kann überlaufen - Brandgefahr!

Gerät vor dem Betanken vom Rücken absetzen. Nur betanken, wenn es kippsicher auf dem Boden stehen.

Tankverschluss vorsichtig öffnen, damit bestehender Überdruck sich langsam abbauen kann und kein Kraftstoff herausspritzt.

Tanken nur an gut belufteten Orten. Wurde Kraftstoff verschüttet, Motorgerät sofort saubern - kei

nen Kraftstoff an die Kleidung kommt lessen, sonst sofort wechseln.

Auf Undchtigkeiten achen! Wenn Kraftstoff ausluft, Motor nicht starten - Lebensgefahr durch Verbrennungen!

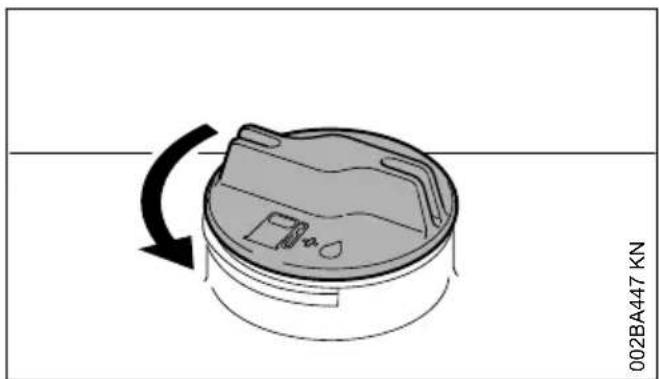

Schraub-Tankverschluss

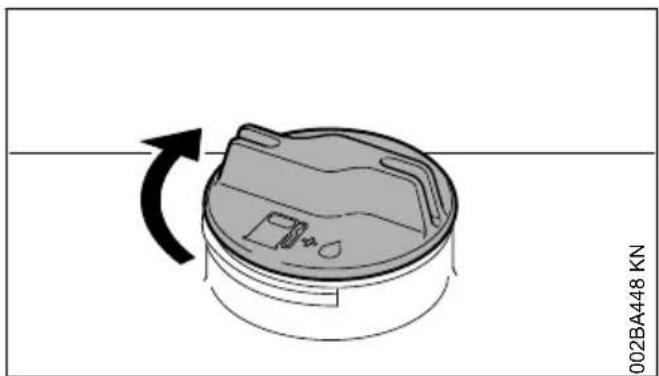

Nach dem Tanken Schraub-Tankverschluss so fest wie möglich anziehen.

Dadurch wird das Risiko verringert, dass sich der Tankverschluss durch die Vibration des Motors lost und Kraftstoff austritt.

2.8 Vor dem Starten

Vor dem Starten Gerät auf betriebssicheren Zustand überprüfen. Insbesondere falls das Gerät nicht bestimmungsgemäßer Beanspruchung (z. B. Gewalteinwirkung durch Schlag oder Sturz) ausgesetzt wurde.

Kraftstoffsystem auf Dichtheit prufen, besonders die sightbaren Teile wie z. B. Tankverschluss, Schlauchverbindungen, Kraftstoffhandpumpe (nur bei Motorgeräten mit Kraftstoffhandpumpe). Bei Undichtigkeiten oder Beschädigung Motor nicht starten - Brandgefahr! Gerät vor Inbetriebnahme durch Fachhändler instand setzen halten
- Stellhebel muss sich leicht auf STOP bzw. 0 stellen halten
Gashebel muss leichtgangig sein und von selbst in die Leerlaufstellung zurückfedern
- Festsitz des Zündleitungssteckers prüfen - bei lose sitzendem Stecker können Funken entstehen, die austretendes Kraftstoff-Luftgemisch entzünden können - Brandgefahr!
Dichtheit des Kraftstoffsystems prufen
Zustand und Dichtheit von Brühebehälter, Schlauch und Dosiereinrichtung prufen
Zustand der Traggurte prufen - beschädigte oder verschlissene Traggurte ersetzen

Das Gerätarf nur in betriebssicherem Zustand betriebenen werden – Unfallgefahr!

271BA003 KN

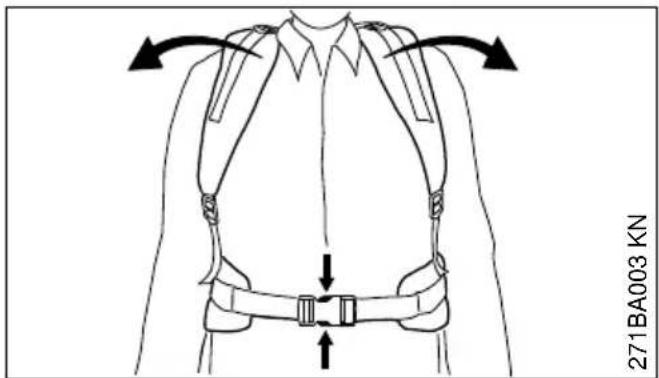

Für den Notfall: Schnelles Öffnen des Verschlusses am Hüftgurt (Sonderzubehör), Lockern der Schultergurte und Absetzen des Gerätes vom Rücken über. Beim Üben das Gerät nicht auf den Boden werfen, um Beschädigungen zu vermeiden.

2.9 Motor starten

Mindestens 3 m vom Ort des Tankens entfernt und nicht im geschlossenen Raum.

Das Motorerat wird nur von einer Person bedient – keine weiteren Personen im Arbeitsbereich dulden – auch nicht beim Starten.

Starten wie in der Gebrauchsanleitung beschrieben.

Nur auf ebenem Untergrund, auf festen und sicheren Stand achten, Gerät sicher festhalten.

Falls ein Helfer notwendig ist, der das Gerät auf den Rücken des Bedieners setzt, darauf achten, dass

-das Gerat nur im Leerlauf lauft
- der Helfer nicht im Austrittsbereich der Abgase steht und Abgase einatmet
- der Ventilhebel und bei SR 450 zusätzlich der Dosierhebel geschlossen ist
- der Helfer nicht im Austrittsbereich der Duse steht
- der Helfer unmittelbar nach dem Aufsetzenden Arbeitsbereich verlässt

2.10 Gerät halten und führen

2 Sicherheitshinweise und Arbeitsstechnik deutsche

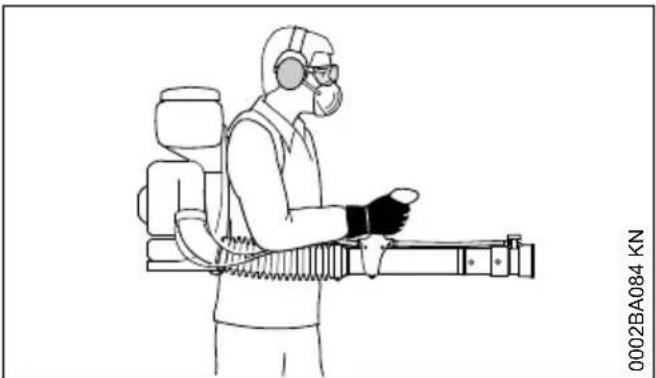

Das Gerät mit beiden Traggurten auf dem Rückenlagen - nicht einschultriglagen. Die rechte Hand führt das Blasrohr am Bedienungsgriff - auch bei Linkshändern.

Nur langsam vorwärts schreitend arbeiten - Austrittsbereich des Blasrohres stets beobachten - nicht ruckwärts gehen - Stolpergebn!

Gerät und Brühebehalter aufrecht halten. Nicht vornüber beugen - durch Auslaufen des Brühebehalters Verletzungsgefahr!

2.11 Stäube- und Streubetrieb - nur SR 450

Im Stäube- und Streubetrieb kann Pflanzenschutzmittel in Pulverform oder als trockenes Granulat mit einer Korngröse von bis zu 5 mm ausgebracht werden.

Gesetzliche Vorschriften im Umgang mit Pflanzenschutzmittel einhalten.

Gebrauchsanleitung oder Etikett des Pflanzenschutzmittels beachten.

Um Schäden am Gerät und Unfälle zu vermeiden, Gerät niemals mit explosiven oder entzündlichen Ausbringmitteln betreiben

Keinen Schwefel oder schwefelhaltige Verbindungen in Pulverform ausbringen - diese sind hoch explosiv und haben eine sehr niedrige Zündtemperatur.

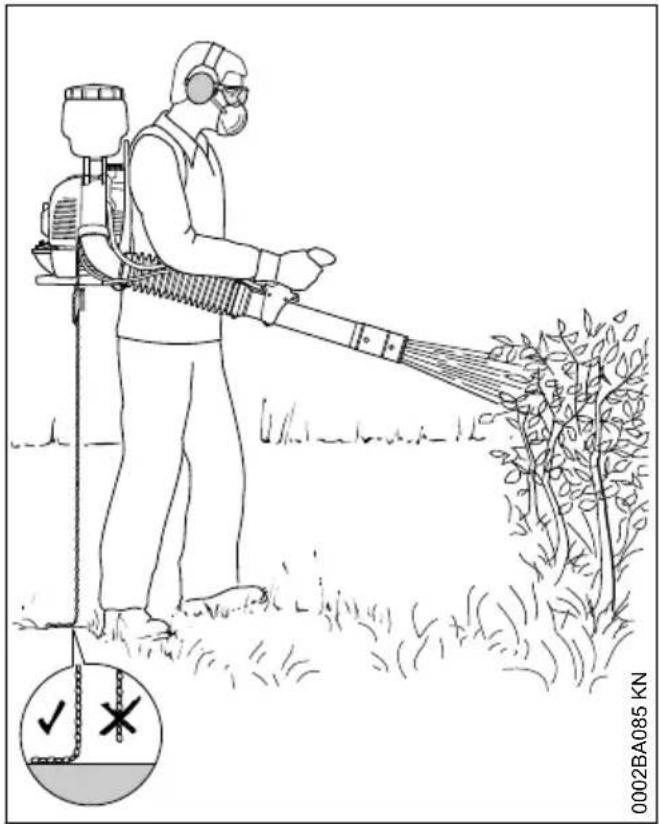

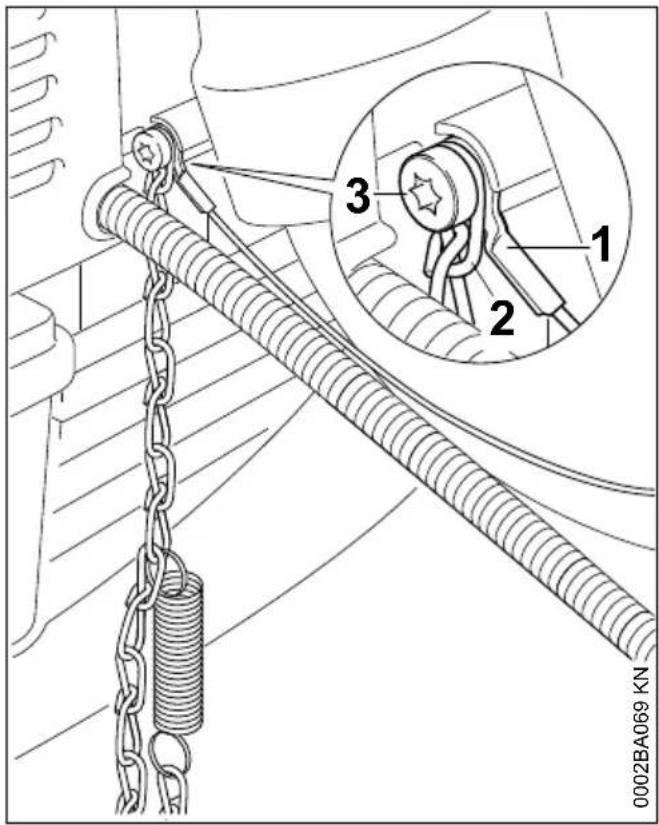

Ableitsystem

Während der Arbeit konnen elektrostatische Ladungen mit Funkenbildung entstehen.

Die Gefahr ist besonderss groß bei:

extrem trockenen Wetterverhältnissen

• Verwendung pulverförmiger Ausbringmittel, die eine hohe Staubkonzentration bilden

Um das Risiko von Funkenbildung mit Verpuffung oder Feuergefahr zu verringn, muss das Ableitsystem vollständig am Gerät montiert sein. Es besteht aus einem leitenden Draht in der Blasanlage, der mit einer Metallkette verbunden ist. Um elektrostatice Ladungen ableiten zu konnen, muss die Metallkette einen leitfähigen Boden berühren.

Nicht auf einem nicht-leitfähigen Boden (z. B. Kunststoff, Asphalt) arbeiten.

Nicht mit fehlendem oder beschädigtem Ableitsystem arbeiten.

2.12 Wahrend der Arbeit

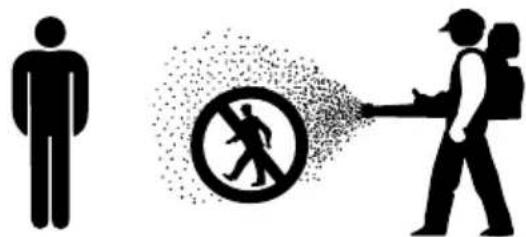

Blasrohr niemals in die Richtung anderer Personen halten - das Motorgerät kann keine Gegenstände mit großer Geschwindigkeit hochschleudern - Verletzungsgefahr!

Bei drohender Gefahr bzw. im Notfall sofort Motor abstellen - Stellhebel auf STOP bzw. 0 stellen.

Motorerat niemals unbeaufsichtigt laufen lasen.

Vorsicht bei Glätte, Nasse, Schnee, Eis, an Abhängen, auf unebenem Gelände etc. - Rutschgefahr!

Auf Hindernisse achten: Unrat, Baumstümpfe, Wurzeln, Gruben - Stolpergebn!

Bei angelegtem Gehorschutz ist erhöhte Achtsamkeit und Umsicht erforderlich - das Wahrnehmen von Gefahr ankündigenden Gerauschen (Schreie, Signtone u. a.) ist eingeschränkt.

Rechtzeitig Arbeitspausen einlagen, um Mädigkeit und Erschöpfung vorzubeugen - Unfallgefahr!

Ruhig und überlegt arbeiten - nur bei gute Licht- und Sightverhältnissen. Umsichtig arbeiten, andere nicht gefährden.

Nicht auf einer Leiter, nicht auf unstabilen Standorten arbeiten.

Beim Arbeiten im freien Gelda und in Garten auf Kleinlebewesen, die gefahrdet werden konnten, achten.

Nicht in der Höhe von Strom führenden Leitungen arbeiten - Lebensgefahr durch Stromschlag!

Zwischen dem Wechsel verschiedener Pflanzenschutzmittel Brühebehälter und Schlauchsystem reinigen.

Das Motorgerät erzeugt giffige Abgase, sobald der Motor lauft. Diese Gase konnen geruchlos und unsichtbar sein und unverbrannte Kohlenwasserstoffe und Benzol enthalten. Niemals in geschlossenen oder schlecht belufteten Räumen mit dem Motorgerät arbeiten.

Bei der Arbeit in Gräben, Senken oder unter beengten Verhältnissen stets für ausreichenden Luftausstausch sorgen - Lebensgefahr durch Vergütung!

Bei Übelkeit, Kopfschmerzen, Sehstörungen (z. B. kleiner werdendes Blickfeld), Hörstörungen, Schwindel, nachlassender Konzentrationsfähigkeit, Arbeit sofort einstellen - diese Symptome können unter anderem durch zu hohe Abgaskonzentrationen verursacht werden - Unfallgefahr!

Motorgerät larm- und abgasarm betreiben - Motor nicht unnötig laufen setzen, Gasgeben nur beim Arbeitsen.

Nicht rauchen bei der Benutzung und in der naheren Umgebung des Motorgerätes - Brandgefahr! Aus dem Kraftstoffsystem konnen entzündliche Benzindämpfe entweichen.

Falls das Motorerat nicht bestimmungsgemäße Beanspruchung (z. B. Gewalteinwirkung durch Schlag oder Sturz) ausgesetzt wurde, unbedingt vor weiterem Betrieb auf betriebssicheren Zustand prufen - siehe auch "Vor dem Starten". Insbesondere die Dichtheit des Kraftstoff-Systems und die Funktionstüchigkeit der Sicherheitsinrichtungen prufen. Nicht betriebssicheres Motorerat auf keinen Fall weiter benutzen. Im Zweifelsfall Fachhändler aufsuchen.

2.13 Nach der Arbeit

Ventilhebel und bei SR 450 zusätzlich Dosierhebel schlieben

Motor abschalten, bevor das Motorgerät vom Rucken abgesetzt wird.

Motorerat nach der Arbeit auf ebenen, nicht brennbaren Untergrund abstellen. Nicht in der Nähe von leicht entflammbaren Materialien (z. B. Holzpane, Baumrinde, trockenes Gras, Kraftstoff) abstellen - Brandgefahr!

Dichtheit aller Geräteile prüfen.

Nach Abschluss der Arbeit Gerät, Hände, Gesicht und ggf. Kleidung gründlich reinigen.

Personen und Tiere von behandelten Flächen fernhalten - erst nach vollständigem Abtrocknendes Pflanzenschutzmittels wieder betreten.

2.14 Vibrationen

Längere Benutzungsdauer des Gerätes kann zu vibrationsbedingten Durchblutungsstörungen der Hände führen ("Weißfingerkrankheit").

Eine allgemein gültige Dauer für die Benutzung kann nicht festgelegt werden, weil diese von mehreren Einflussfaktoren abhängt.

Die Benutzungsdauer wird verlangert durch:
Schutz der Hande (warme Handschuhe)
- Pausen
Die Benutzungsdauer wird verkurzt durch:
- besondere persönliche Veranlagung zu schlechter Durchblutung (Merkmal: Häufig kalte Finger, Kribbeln)
- niedrige Außentemperaturen
- Gröbe der Greifkräfte (festes Zugreifen behinder die Durchblutung)

3 Gerat komplettieren deutsch

Bei regelmäßiger, langandauernder Benutzung des Gerätes und bei wiederholtem Auftreten entsprechender Anzeichen (z. B. Fingerkribbeln) wird eine medizinische Untersuchung empfohlen.

2.15 Wartung und Reparaturen

Motorerat regelmäßig warten. Nur Wartungsarbeiten und Reparaturen ausführren, die in der Gebrauchsanleitung beschrieben sind. Alle anderen Arbeiten von einem Fachhändler ausführren halten.

STIHL empfehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführung zu laessen. STIHL Fachhändern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfugung gestellt.

Nur hochwertige Ersatzteile verwenden. Ansonsten kann die Gefahr von Unfallen oder Schaden am Gerät bestehen. Bei Fragen dazu an einen Fachhändler wenden.

STIHL empfeihlt STIHL Original Ersatzteile zu verwenden. Diese sind in ihren Eigenschaften optimal auf das Gerät und die Anforderungen des Benutzers abgestimmt.

Zur Reparatur, Wartung und Reinigung immer Motor abstellen -Verletzungsgefahr! - Ausnahme: Vergaser- und Leerlaufeinstellung.

Motor bei abgezogenem Zündleitungsstecker oder bei ausgeschraubter Zündkerze nicht mit der Anwerfvorrichtung in Bewegung setzen - Brandgefahr durch Zündfunken außerhalb des Zylinders!

Motorgerät nicht in der Höhe von offenem Feuer warten und aufbewahren.

Tankverschluss regelmäßig auf Dichtheit prufen.

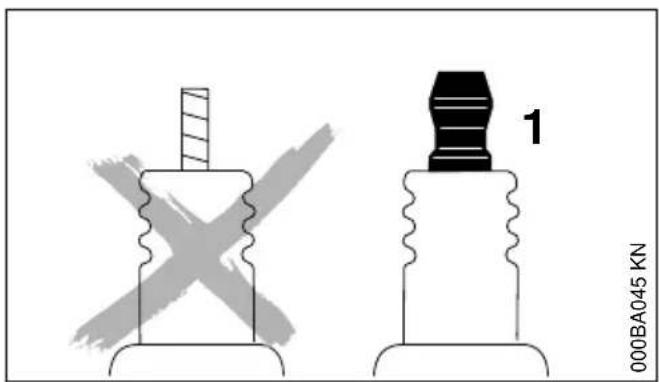

Nur einwandfrei, von STIHL freigegebene Zündkerze - siehe "Technische Daten" - verwenden.

Zündkabel prufen (einwandfrei Isolation, fester Anschluss).

Schalldampfer auf einwandfrei den Zustand prufen.

Nicht mit defektem oder ohne Schalldämpfer arbeiten - Brandgefahr! - Gehorschaden!

Heißen Schalldampfer nicht berühren - Verbrennungsgefahr!

Der Zustand der Antivibrationselemente beeinflusst das Vibrationsverhalten - Antivibrationselemente regelmäßig kontrollieren.

Motor abstellen zum Beseitigen von Störungen.

3 Gerät komplettieren

HINWEIS

Schlauch, Gaszug und bei SR 450 zusätzlich Bowdenzug der Dosiereinrichtung sind bereits fertig angeschlossen. Die Teile beim Komplettieren des Gerätes nicht knicken!

Kombischlüssel und Schraubendreher sind im beiliegenden Zubehorbeutel enthalten.

3.1 Faltenschlauch an Blasrohr montieren

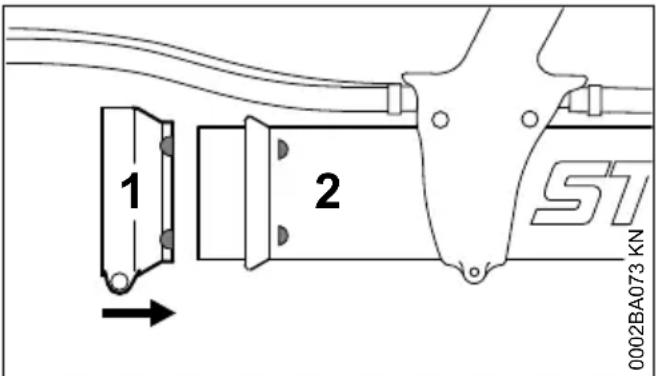

• breite Schlauchschelle (1) mit den Positionsmarkierungen nach rechts weisend auf das Blasrohr (2) schieren

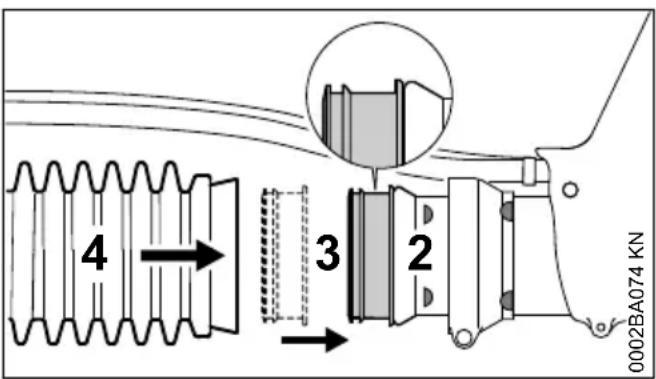

Gleitring (3) mit breiter Lippe nach links weisend auf den Stutzen am Blasrohr (2) schieben
Faltenschlauch (4) auf den Gleitring (3) schiben

Schlauchschelle (1) auf den Faltenschlauch (4) schieben

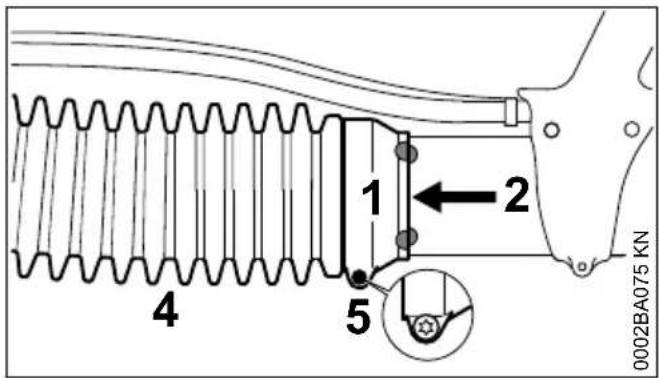

- Positionsmarkierungen von Schlauch-schelle (1) und Blasrohr (2) ausrichten -wie im Bild
Schlauchschelle (1) mit der Schraube (5) befestigen - das Blasrohr (2) muss noch drehbar sein

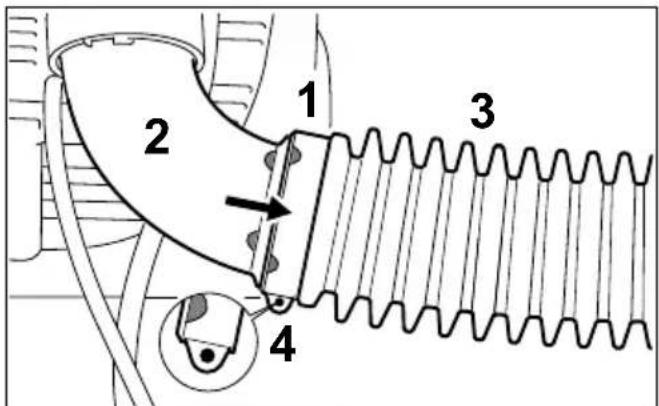

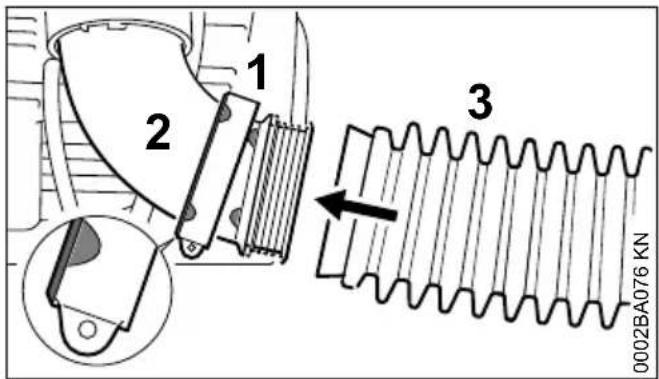

3.2 Faltenschlauch an Krümmermontieren - nur SR 430

schmale Schlauchschelle (1) mit den Positi- onsmarkierungen nach links weisend auf den Krummer (2) schieren
Faltenschlauch (3) auf den Krümer (2) schiben

Schlauchschelle (1) auf den Faltenschlauch (3) schieben

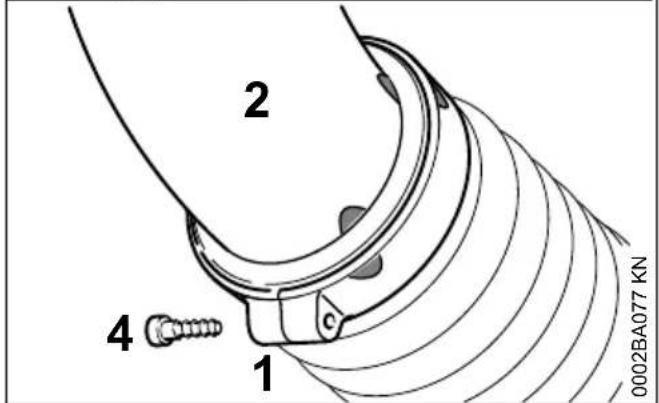

- Positionsmarkierungen von Schlauch-schelle (1) und Krümer (2) ausrichten - wie im Bild
Schlauchschelle (1) mit Schraube (4) befestigen

3 Gerat komplettieren deutsch

3.3 Ableitsystem montieren - nur SR 450

Drahtableiter (1) und Kette (2) mit Schraube (3) am Geblasegehause montieren

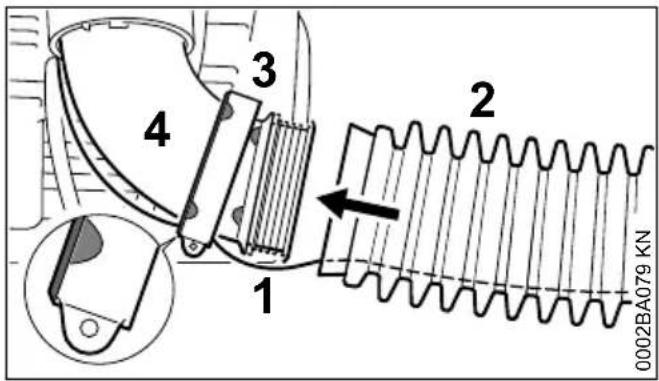

3.4 Faltenschlauch an Krümmermontieren - nur SR 450

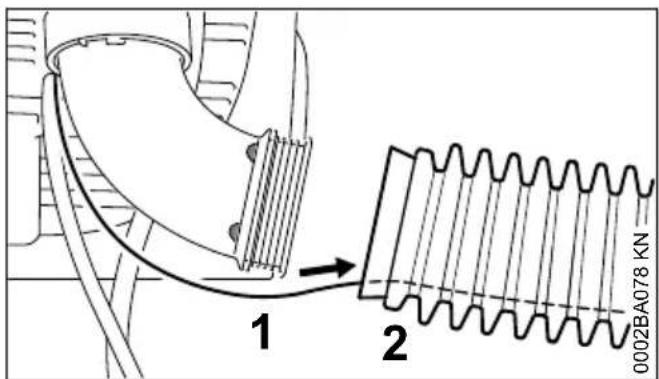

Drahtableiter (1) in den Faltenschlauch (2) schieben

schmale Schlauchschelle (3) mit den Positi- onsmarkierungen nach links weisend auf den Krummer (4) schieren
Drahtableiter (1) durch den Schlitz der Schlauchschelle (3) führen

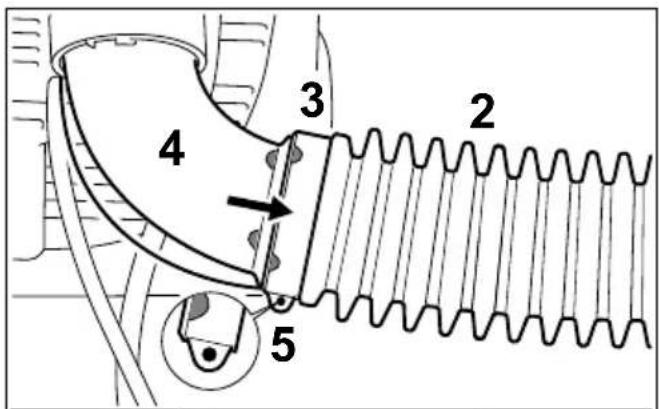

Faltenschlauch (2) auf den Krümer (4) schieben

Schlauchschelle (3) auf den Faltenschlauch (2) schieben
- Positionsmarkierungen von Schlauch-schelle (3) und Krümer (4) ausrichten - wie im Bild

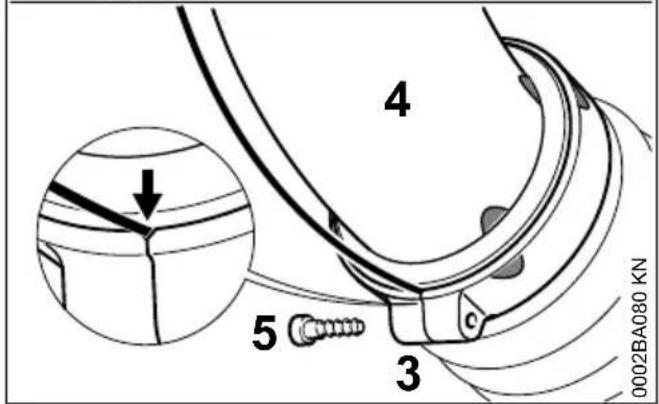

Schlauchschelle (3) mit Schraube (5) befestigen – darauf auf achten, dass der Drahtableiter durch die Kerbe geführt ist

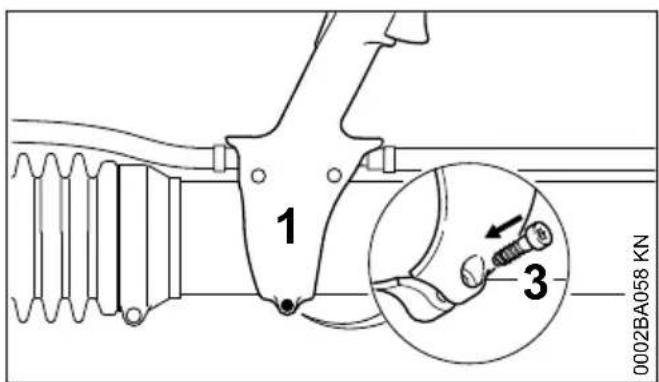

3.5 Bedienungsgriff einstellen und befestigen

Gerat auf den Rücken aufsetzen und Traggurt einstehen - siehe "Traggurt"

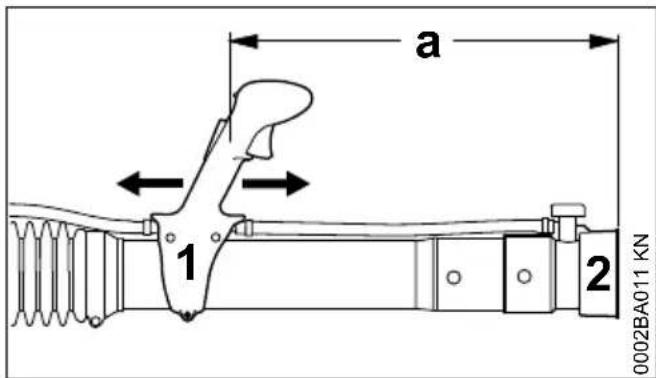

Bedienungsgriff (1) in Längsrichtung verschiben und auf Armlänge einstellen - Abstand zwischen Austrittsöffnung der Duse (2) und dem Bedienungsgriff (1) muss mindestens a = 500 mm sein

Bedienungsgriff (1) mit der Schraube (3) befestigen

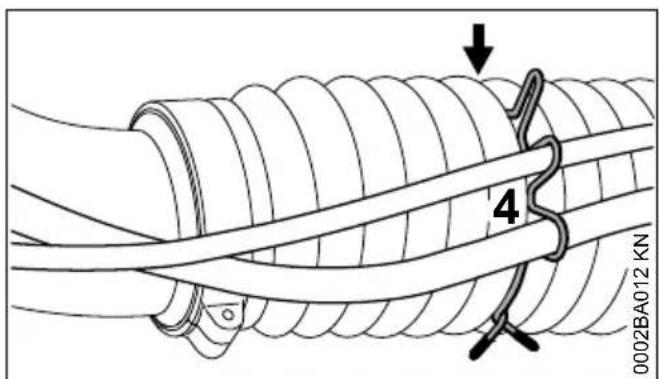

Schlauch und Gaszug und bei SR 450 zusammen Bowdenzug der Dosiereinrichtung mit dem Halter (4) in der 6. Falte (Pfeil) des Faltenschlauchs fixieren

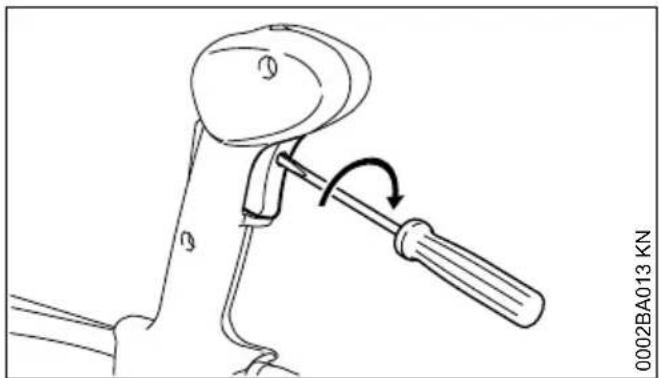

4 Gaszug einstellen

Nach der Montage des Gerätes oder nach längerer Betriebszeit kann eine Korrektur der Gaszug-einstellung notwendig sein.

Gaszug nur bei komplett montiertem Gerät einstellen.

Gashebel in Vollgasstellung bringen - bis zum Anschlag
Schraube im Gashebel gefühlvoll bis zum ersten Widerstand in Pfeilrichtung drehen. Dann nochmals eine Umdrehung weiter eindrehen

5 Traggurt

5.1 Traggurt einstellen

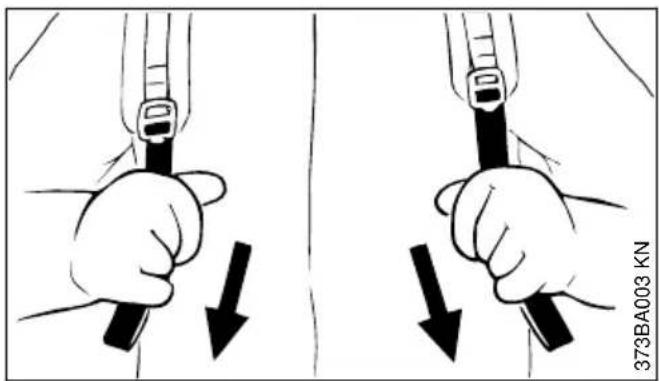

Gurtenden herunterziehen - die Traggurte werden gestrafft
- Traggurt so einstellen, dass die Rückenplatte fest und safer am Rücken der Bedienungsperson anliegt

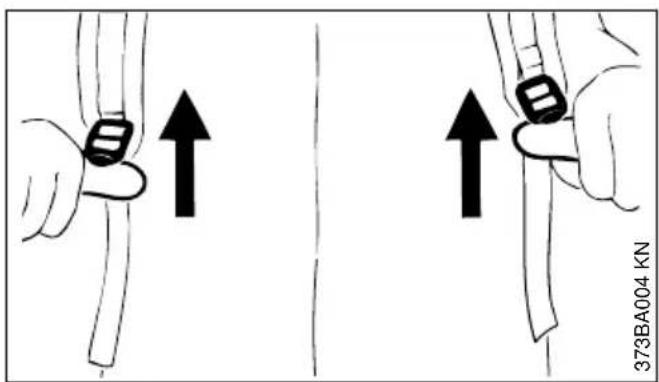

5.2 Traggurt lose

Klemmschieber anheben

6 Kraftstoff

Der Motor muss mit einem Kraftstoffgemisch aus Benzin und Motorol betrieben werden.

WARNING

Direkten Hautkontakt mit Kraftstoff und Einatmen von Kraftstoffdämpfen vermeiden.

6.1 STIHL MotoMix

STIHL empfehl't die Verwendung von STIHL MotoMix. Dieser fertig gemischte Kraftstoff ist benzolfrei, bleifrei, zeichnet sich durch eine hohe Oktanzahl aus und bietet immer das richtige Mischungsverhältnis.

STIHL MotoMix ist für hochste Motorlebensdauer mit STIHL Zweitaktmotoröl HP Ultra gemischt.

MotoMixistnichtinallemarktenverfügbar.

6.2 Kraftstoff mischen

HINWEIS

Ungeeignete Betriebsstoffe oder von der Vorschrift abweichendes Mischungsverhältnis konnen zu ernsten Schäden am Triebwerk führen. Benzin oder Motoröl minderer Qualität konnen Motor, Dichtringe, Leitungen und Kraftstofftank beschädigen.

6.2.1 Benzin

Nur Markenbenzin mit einer Oktanzahl von mindestens 90 ROZ verwenden - bleifrei oder verbleit.

Benzin mit einem Alkoholanteil über 10% kann bei Motoren mit manuell verstelltaren Vergasern Laufstörungen verursachen und soll davon zum Betrieb dieser Motoren nicht verwendet werden.

Motoren mit M-Tronic liefern mit einem Benzin mit bis zu 27% Alkoholanteil (E27) volle Leistung.

6.2.2 Motoröl

Falls Kraftstoff selbst gemischt wird, darf nur ein STIHL Zweitakt-Motoröl oder ein anderes Hochleistungs-Motorl der Klassen JASO FB, JASO FC, JASO FD, ISO-L-EGB, ISO-L-EGC oder ISO-L-EGD verwendet werden.

STIHL schreiben das Zweitakt-Motoröl STIHL HP Ultra oder ein gleichwertiges HochleistungsMotoröl vor, um die Emissionsgrenzungwerte über die Maschinenlebensdauer gewährleisten zu können.

6.2.3 Mischungsverhältnis

bei STIHL Zweitakt-Motorol 1:50; 1:50 = 1 Teil Öl + 50 Teile Benzin

6.2.4 Beispiele

Benzinmerge STIHL Zweitaktol 1:50

Liter Liter (ml)

10,02 (20)

50,10 (100)

10 0,20 (200)

15 0,30 (300)

20 0,40 (400)

25 0,50 (500)

in einen für Kraftstoff zugelassenen Kanister zuerst Motoröl, dann Benzin einfllen und gründlich mischen

6.3 Kraftstoffgemisch aufbewahren

Nur in für Kraftstoff zugelassenen Behältern an einem sicheren, trockenen und kühlen Ort lagern, vor Licht und Sonne schützen.

Kraftstoffgemisch altert - nur den Bedarf für eineuge Wochen mischen. Kraftstoffgemisch nicht länger als 30 Tage lagern. Unter Einwirkung von Licht, Sonne, niedrigen oder hohen Temperaturen kann das Kraftstoffgemisch schneller unbrauchbar werden.

STIHL MotoMix kann jedoch bis zu 5 Jahren problemlos gelagert werden.

Kanister mit dem Kraftstoffgemisch vor dem Auftanken kräftig schütteln

WARNING

Im Kanister kann sich Druck aufbauen - vorsichtig öffnen.

Kraftstofftank und Kanister von Zeit zu Zeit gründlich reinigen

Restkraftstoff und die zur Reinigung benutzte Flüssigkeit vorschriften- und umweltgerecht entsorgen!

7 Kraftstoff einfllen

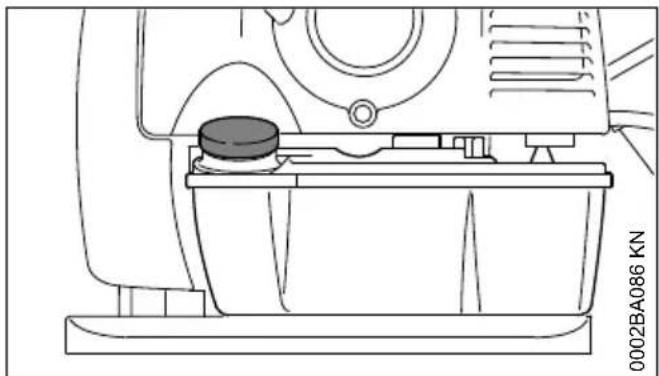

7.1 GerätVBoreiten

Tankverschluss und Umgebung vor dem Auftanken reinigen, damit kein Schmutz in den Tank fällt
Gerat so positioren, dass der Tankverschluss nach oben weist

7.2 Schraub-Tankverschluss offen

Verschluss gegen den Uhrzeitigersinn drehen bis er von der Tanköffnung abgenommen werden kann
Tankverschluss abnehmer

7.3 Kraftstoff einfluen

Beim Auftanken keinen Kraftstoff verschütten und den Tank nicht randvoll füssen. STIHL empfeht das STIHL Einfüllsystem (Sonderzubehr).

7.4 Schraub-Tankverschluss schließen

Verschluss ansetzen
Verschluss bis zum Anschlag im Uhrzeiger-sinn drehen und so fest wie möglich von Hand anziehen

8 Zur Information vor dem Starten

HINWEIS

Das Schutzgitter der Blasluft-Ansaugang zwischen Rückenplatte und Motoreinheit vor dem Starten bei stehendem Motor kontrollieren und bei Bedarf reinigen.

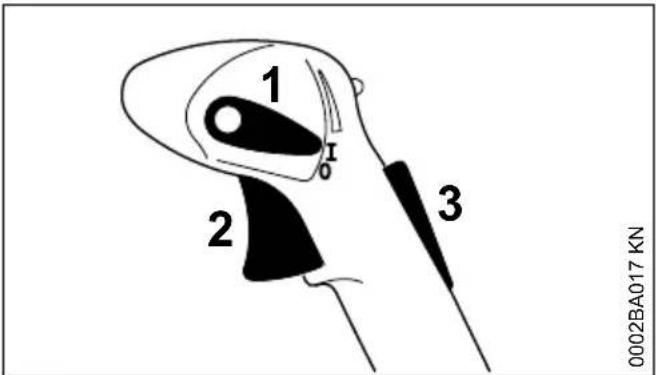

8.1 Übersicht Bedienungsgriff

1 Stellhebel
2 Gashebel
3 Gashebelsperre 1)

8.2 Funktionen des Stellhebels

Betriebsstellung I

Motor lauft oder ist startbereit. Stufenlose Betätigung des Gashebels (2) möglich.

Motor Stopp 0

Zündanlage wird unterbrochen, Motor stoppt. Der Stellhebel (1) rastet in dieser Position nicht ein, sondern federt in die Betriebsstellung zurück. Zündung ist automatisch wieder eingeschaltet.

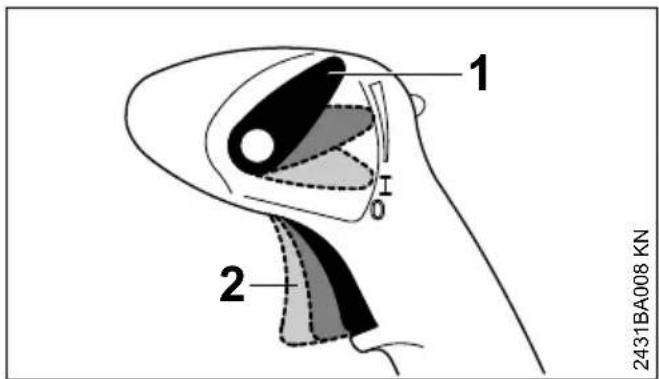

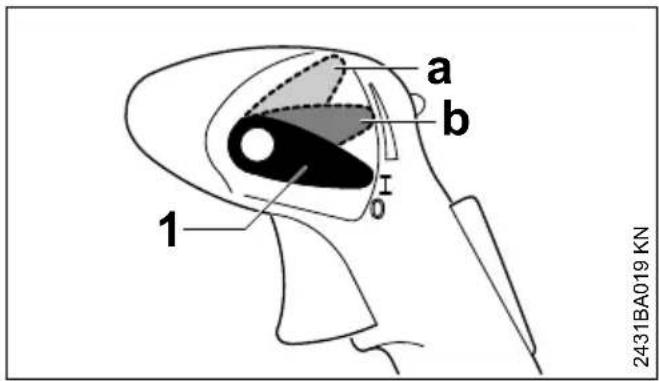

Begrenzer-Stellung 1)

Gashebelweg kann auf zwei Stufen begrenzt werden:

a 1/3-Gas

b 2/3-Gas

Zum Lösend Beregrenzung:

• Stellhebel (1) wieder auf Betriebsstellung I stellen

Feststellgas 1)

Der Gashebel (2) lassst sich in beliebiger Stellung arretieren.

Zum Lösen der Arretierung:

Stellhebel (1) wieder auf Betriebsstellung I stellen

9 Motor starten / abstellen

9.1 Vor dem Starten

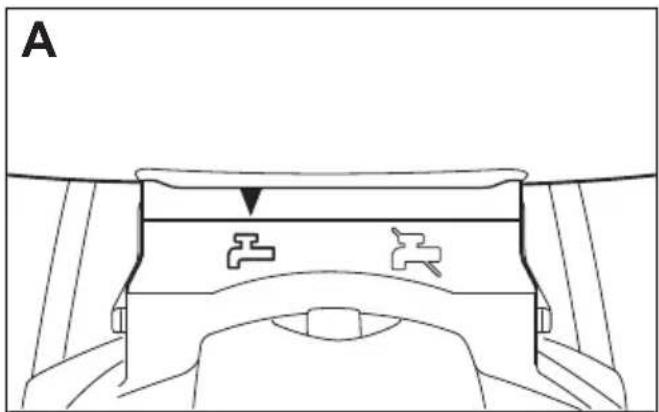

Ventilhebel (1) fur Brühezufuhr schlieben

9.1.1 Zusätzlich bei SR 450:

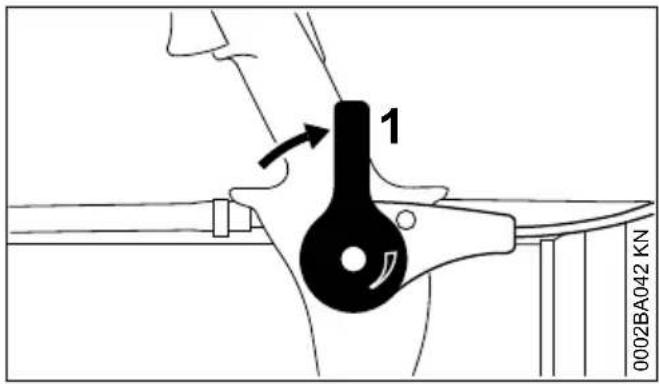

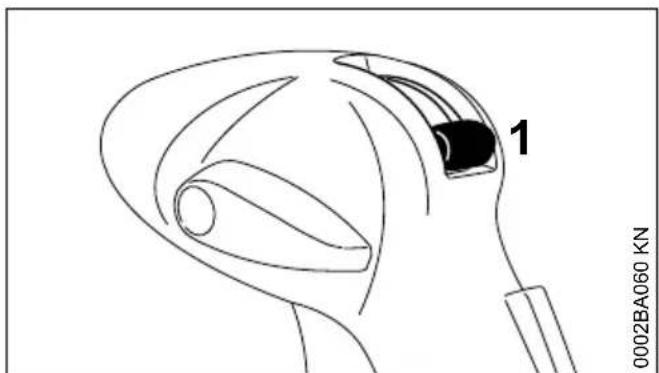

• Dosierhebel (2) für Stäube- und Streubetriebschließen

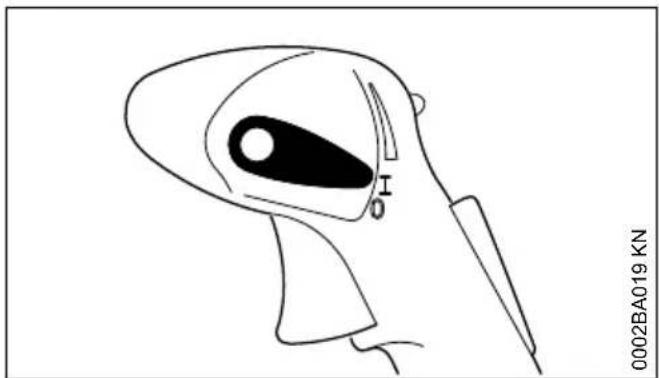

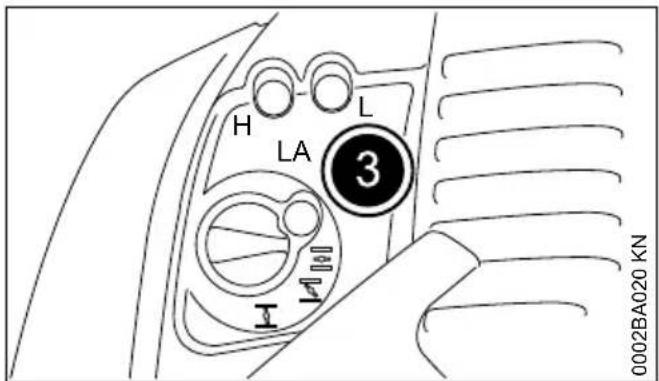

9.2 Motor starten

Sicherheitsvorschriften beachten

HINWEIS

Gerät nur auf sauberem und staubfreiem Untergrund starten, so dass kein Staub vom Gerät angesaugt wird.

Stellhebel muss auf I stehen

Balg (3) der Kraftstoffhandpumper mindestens 8 mal drucken - auch wenn der Balg mit Kraftstoff gefüllt ist

deutsch 9 Motor starten / abstellen

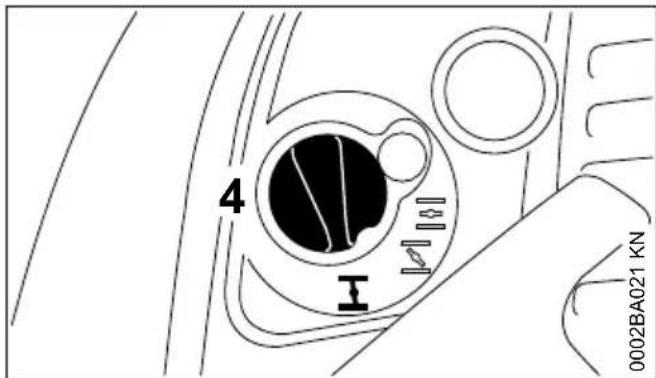

9.2.1 Kalter Motor (Kaltstart)

Drehknopf (4) der Startklappe hineindrücken und auf drehen

Drehknopf (4) der Startklappe hineindrücken und auf drehen

These Einstellung gilt auch, wenn der Motor schon gelaufen, aber noch kalt ist.

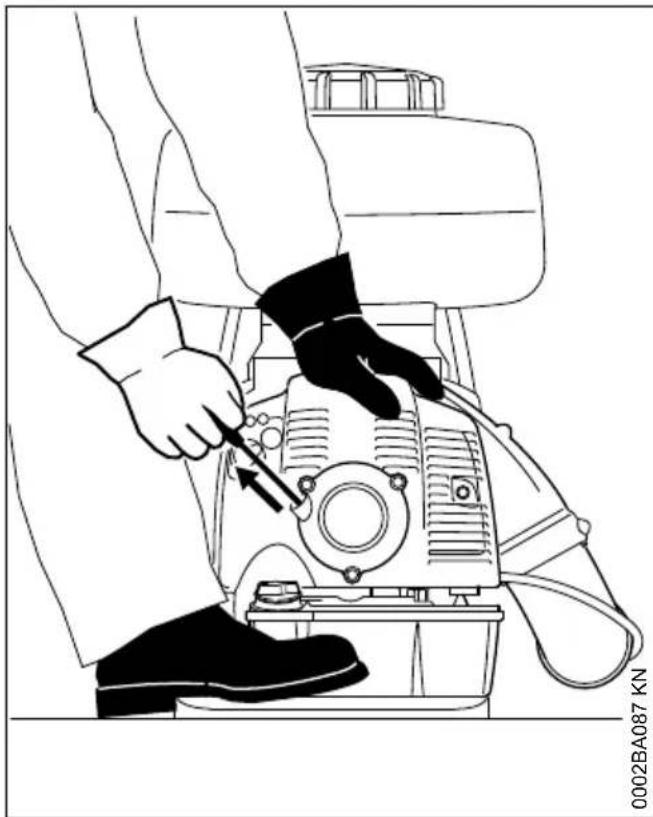

9.2.3 Anwerfen

Gerat sicheraufdenBodenstellen-darauf achten,dassichimBereichderAustrittsöffnungkeineweiterepersonbefindet
- sicheren Stand einnehmen: Gerät mit der linken Hand am Gehäuse festhalten und mit einem Fuß gegen Verrutschen sichern
Anwerfrigg mit der rechten Hand langsam bis zum ersten spürbaren Anschlag hersausziehen und dann schnell und kraftig durchziehen Seil nicht bis zum Ende hersausziehen - Bruchgefahr!
Anwerfrigg nicht zurückschnellen halten - entgegen der Ausziehrichtung zurückführren, damit sich das Anwerseil richtig aufwickelt
anwerfen bis der Motor lauft

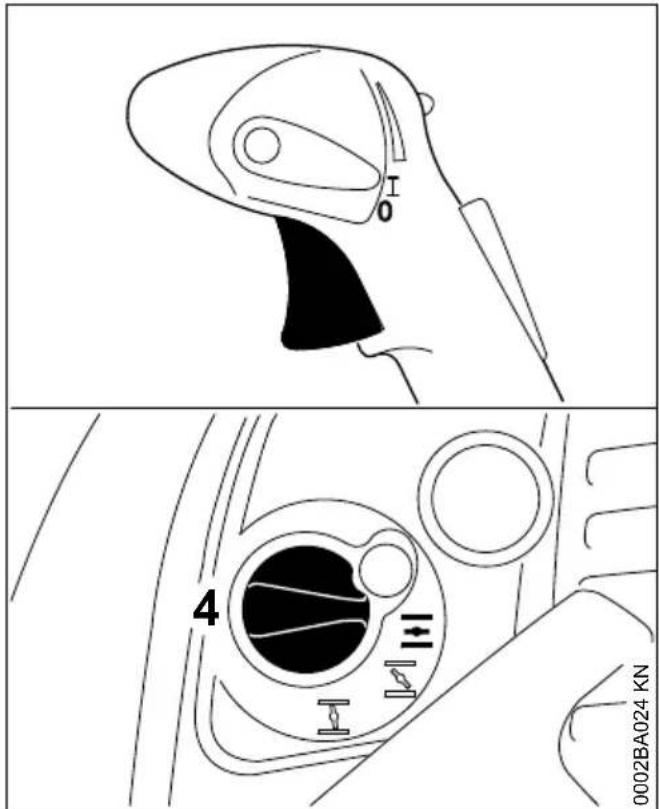

9.3 Sobald der Motor lauft

Gashebel betätigen - Drehknopf der Startklappe (4) springt automatisch auf Betriebsstellung

9.3.1 Bei sehr niedriger Temperatur

• weniger Gas geben - Motor kurze Zeit warmlaufen halten

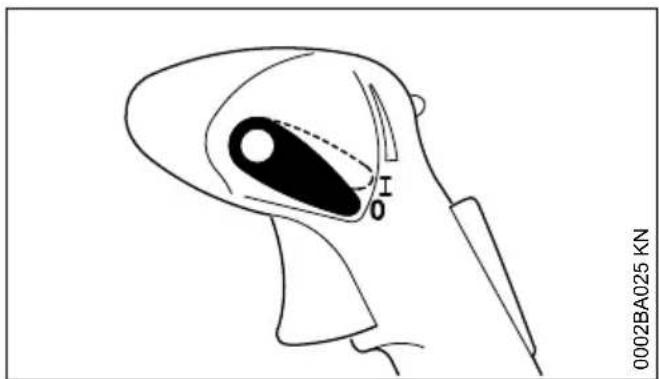

9.4 Motor abstellen

• Stellhebel in Richtung 0 betätigen - Motor stoppt - Stellhebel federt nach Betätigungs-zurück

9.5 Weitere Hinweise zum Starten

Der Motor Goes in der Stellung für Kaltstart oder beim Beschleunigen aus

Drehknopf der Startklappe auf drehen -weiter anwerfen bis der Motor lauft

Der Motor startet nicht in der Stellung fur Warmstart

• Drehknopf der Startklappe auf 12 drehen -\ weiter anwerfen bis der Motor lauft

Der Motor springt nicht an

prufen, ob alle Bedienelemente richtig eingestellt sind
prufen, ob Kraftstoff im Tank ist ggf. auffullen
prufen, ob Zündkerzenstecker fest aufgesteckt ist
Startvorgang wiederholen

Der Tank wurde restlos leergefahren

• nach dem Betanken den Balg der Kraftstoffhandpumper mindestens 8 mal drücken - auch wenn der Balg mit Kraftstoff gefüllt ist

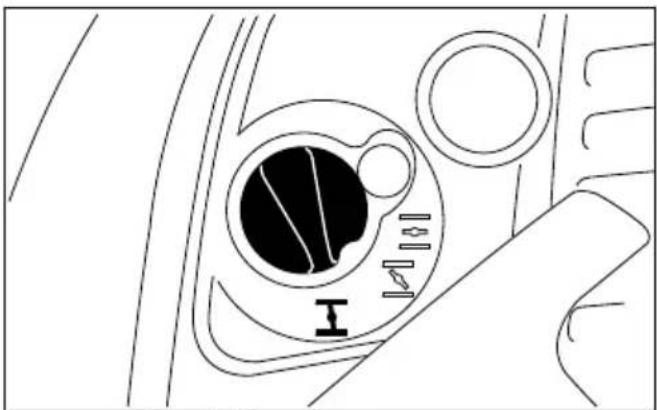

  Drehknopf der Startklappe abhängig von der Motortemperatur einstellen
  Motor erneut starten

10 Betriebshinweise

10.1 Während der Arbeit

Nach längerem Volllastbetrieb den Motor noch kurze Zeit im Leerlauf laufen{lassen, bis die grö-bere Wärme durch den Kühlluftstrom abgefuhrt ist, damit die Bauteile am Triebwerk (Zündanlage, Vergaser) nicht durch einen Wärnestau extrem belastet werden.

10.2 Nach der Arbeit

Bei kurzzeitigem Stillsetzen: Motor abkühlen lasen. Gerät an einem trockenen Ort, nicht in der Nähe von Zündquellen, bis zum nachsten Einsatz aufbewahren. Bei längerer Stillegung - siehe "Gerät aufbewahren".

11 Brühebedarf ermitteln

11.1 Fläche ermitteln (m²)

Bei Flächenkulturen ist dies das Produkt aus Lange mal Breite des Feldes.

Bei hochwachsenden Kulturen errechnet sich die Fläche annahernd aus der Länge der Reihen mal der durchschnittlichen Höhe der Laubwand. Dieses Ergebnis ist mit der Anzahl der Reihen zu multiplizieren. Bei beidseitiger Behandlung der Laubwand muss das Ergebnis noch mit 2 multipliziert werden.

Die Fläche in Hektar erhält man, wenn man die Quadratmeterzahl der Fläche durch 10.000 teilt. Beispiel:

deutsch 11 Brühebedarf ermitteltn

Ein Feld mit einer Länge von 120 m und einer Breite von 30 m soll mit einem Schädlingsbekämpfungsmittel behandelt werden.

Fläche:

$$ 1 2 0 \mathrm {m} \times 3 0 \mathrm {m} = 3. 6 0 0 \mathrm {m} ^ {2} $$

$$ 3. 6 0 0 / 1 0. 0 0 0 = 0, 3 6 \mathrm {h a} $$

11.2 Menge des Wirkstoffs ermitteln

Aus der Gebrauchsanleitung des Pflanzenschutzmittels ermittelt:

• die erforderliche Wirkstoffmenge für 1 Hektar (ha)
• die Koncentration des Wirkstoffs (Mischungsverhältnis)

Die erforderliche Wirkstoffmenge für 1 ha mit der ermittelten Fläche in ha multiplizieren. Das Ergebnis ist die erforderliche Wirkstoffmenge für die zu behandelnde Fläche.

Beispiel:

Laut Gebrauchsanleitung ist pro ha eine Wirkstoffmenge von 0,4 Liter (I) in 0,1 %iger Konzentration für die Anwendung erforderlich.

Wirkstoffmenge:

$$ 0, 4 (l / h a) \times 0, 3 6 (h a) = 0, 1 4 4 l $$

11.3 Menge der Brühe ermitteln

Die erforderliche Bruhemenge errechnet sich wie folgt:

$$ \begin{array}{c} \mathrm {T} _ {\mathrm {W}} \quad \times 1 0 0 = \mathrm {T} _ {\mathrm {B}} \ \hline \mathrm {K} \end{array} $$

T_W = Wirkstoffmenge in I

K = Koncentration in %

T_B = erforderliche Bruhemenge in I

Beispiel:

Die ermittelte Wirkstoffmenge beträgt 0,144 l. Die Koncentration liegt laut Gebrauchsanleitung bei 0,1%.

Bruhemenge:

$$ \begin{array}{l} \boxed {0,144\text{丨}\times 100 = 144\text{丨}}\ \hline 0,1\% \end{array} $$

11.4 Schreitgeschwindigkeit ermitteltn

Vor Arbeitsbeginn mit betanktem und geschultertem Gerät einen Probegang mit wassergebung fälltem Behälter durchführren. Spruhrohr so bewegen

(pendeln), wie beim nachfolgenden praktischen Einsatz. Dabei die zurückgelegte Strecke nach 1 min ermitteltn.

Bei diesen Probegang gleichzeitig die gewählte Arbeitsbreite überprüfen. Bei flachen Feldkulturen ist die zweckmäßige Arbeitsbreite 4-5 m. Zur Kennzeichnung Arbeitsbreite abstecken.

Die Wegstrecke in Metern geteilt durch die Zeit in Minuten ist die Schreitgeschwindigkeit in Meter pro Minute (m/min).

Beispiel:

Die zurückgelegte Wegstrecke in einer Minute wurde ermittelt auf 10m

Schreitgeschwindigkeit:

10 m = 10	m/min
1 min

11.5 Dosiereinstellung ermitteltn

Der Einstellwert der Dosiereinrichtung errechnet sich wie folgt:

\( {\mathrm{V}}_{\mathrm{a}}\left( \mathrm{l}\right) \times {\mathrm{v}}_{\mathrm{b}}\left( {\mathrm{m}/\mathrm{{min}}}\right) \times \mathrm{b}\left( \mathrm{m}\right) = \mathrm{V} \)	c(l/min)
A \( \left( {\mathrm{m}}^{2}\right) \)

$$ V _ {a} = \text {B r u h e m e n g e} $$

$$ v _ {b} = \text {S c h r e i t g e s c h w i n d i g k e i t} $$

$$ V _ {c} = \text {A u s b r i n g m e n g e} $$

$$ b = \text {A r e i b s b r e i t e} $$

Mit den zuvor ermittelten Werten und einer Arbeitsbrite von 4m ergibt sich folgende Einstellung fur die Dosiereinrichtung:

144 l x 10 (m/min) x 4 m = 1,6 l/min

3600 m2

Hektar (ha) muss in ^2 umgerechnet werden (ha × 10.000 = ^2 ).

Zum Einstellen der ermittelten Ausbringmenge - siehe "Dosiereinrichtung".

12 Dosiereinrichtung deutsch

12 Dosiereinrichtung

12.1 Ventilhebel

Mit dem Ventilhebel (1) wird die Brühezufuhr zu-oder abgeschaltet.

• Stellung A (Ventilhebel senkrecht, offen) - Durchfluss geöffnet
• Stellung B (Ventilhebel waagerecht, unter) - Durchfluss geschlossen

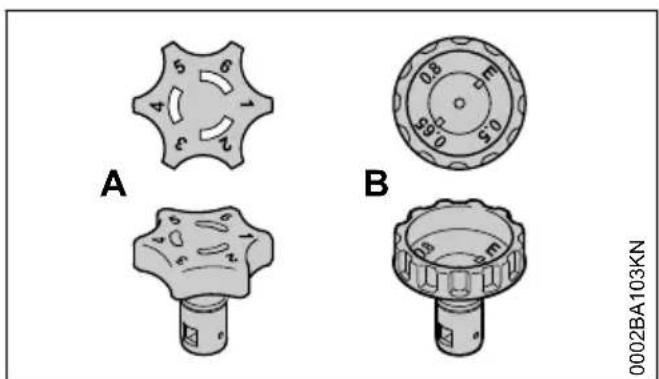

12.2 Dosierstücke

Im Lieferumfang befinden sich verschiedene Dosierstücke, mit denen unterschiedliche Ausbringmengen eingestellt werden konnen.

• Dosierstück "Standard" (A) mit Dosierstellung 1 bis 6
• ULV-Dosierstück 1) (B) mit Dosierstellung 0.5 bis 0.8

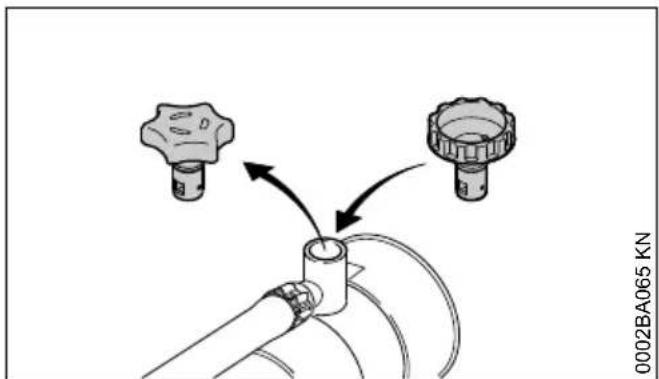

12.3 Dosierstück wechseln

vorhandenes Dosierstück nach oben aus der Aufnahme hersausziehen
neues Dosierstück bis zum Anschlag in die Aufnahme einsetzen

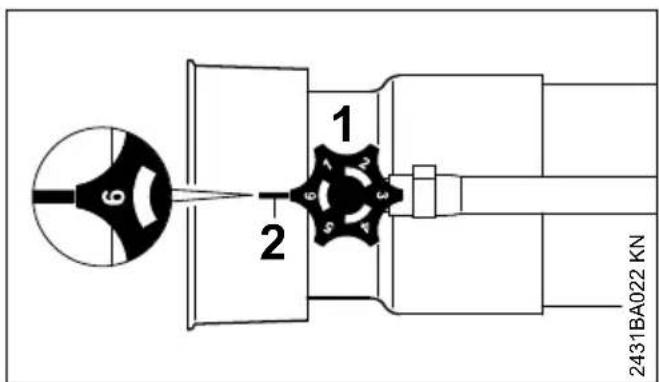

12.4 Sieb 2) montieren

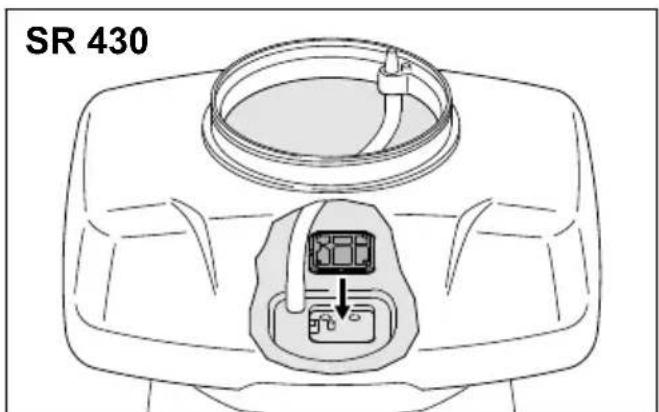

Bei Einsatz des ULV-Dosierstücks muss zusätzlich das mitgelieferte Sieb montiert werden.

• Sieb in die Aufnahme drücken, bis es einrastet

Ausbau

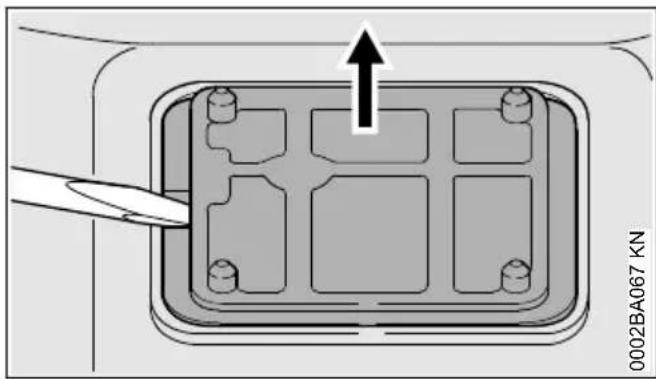

Sieb aus der Aufnahme hersaushebeln - wie im Bild

12.5 Dosierstück

- Dosierstück (1) drehen - Ausbringmenge ist stufenlos einstellbar

Stellung 1 = minimaler Durchfluss

Stellung 6 = maximaler Durchfluss

Die Zahlenmarkierungen auf dem Dosierstück müssen damit mit der Nase (2) unterhalb des Dosierstücks zur Deckung gebracht werden.

Die Stellung "E" auf dem ULV-Dosierstück dient zum Entleeren des Brühebehalters. Diese Stellung nicht zum Ausbringen von Brühe verwenden - siehe "Nach der Arbeit".

12.6 Ausbringmenge

12.6.1 Ausbringmenge (l/min) ohne Druckpumpe

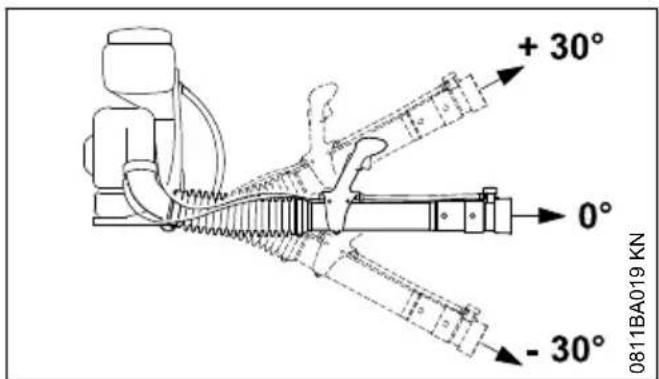

Sprührohrwinkel
Dosierstel-lung	-30°	0° + 30°
1 0,12 0,11 0,07
2 0,16 0,14 0,11
3 1,70 1,50 1,25
4 2,48 2,34 1,90
5 3,20 2,66 2,34
6 3,73 3,28 2,83

12.6.2 Ausbringmenge (l/min) ohne Druckpumper mit ULV-Duse

Sprührhrownkel
Dosierstel-lung	-30°	0° + 30°
0.5 0,05 0,04	0,04
0.65 0,08 0,08	0,07
0.8 0,13 0,12	0,10

12.7 Durchflussmenge prufen

Gerat auf den Boden stellen
- Bruhebehälter bis zur 10 Liter-Markierung mit Wasser füllen

Geräte ohne Druckpumper

• Dosierstück "Standard" auf Dosierstellung 6 stellen
  Gerät starten
  Mit waagrechtem Spruhrohr bei Vollgas den Behälterinhalt bis zur 5 Liter-Markierung ausbringen und die dazu benötigte Zeit messen

Die Zeit zum Ausbringen von 5 Liter Flüssigkeit sollte zwischen 110 und 150 Sekunden betragen.

Bei Abweichungen

• Brühebehälter, Schlauchsystem, und Dosier-stück auf Verschmutzung prufen und bei Bedarf reinigen
  Ansaugöffnung für Geblaseluft prufen und bei Bedarf reinigen
  Motoreinstellung prufen und gegebenenfalls korrigieren

Bringen these Maßnahmen keine Verbesserung - Fachhändler aufsuchen.

13 Stäube- und Streubetrieb

Nur bei SR 450 vorhanden.

13.1 Dosierhebel

Mit dem Dosierhebel (1) kann die Ausbringmenge stufenlos eingestellt werden.

• Stellung A (Dosierhebel senkrecht nach oben) - Durchgang geschlossen
• Stellung B (Dosierhebel parallel zum Blasrohr) - Durchgang geöffnet

13.2 Ausbringmengen

Die Ausbringmenge ist abhängig von Dichte und Korngröse des verwendeten Materials.

Granulat 0 - 9 kg/min Pulver 0 - 3 kg/min

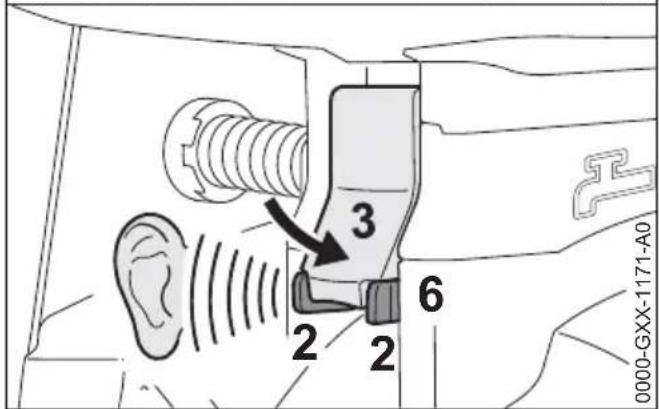

13.3 Umbau Sprühbetrieb in Stäube- und Streubetrieb

• Bruhebehälter vollständig entleeren und reini-gen - siehe "Nach der Arbeit"

• Ventilhebel (1) für Brühezufuhr schließen

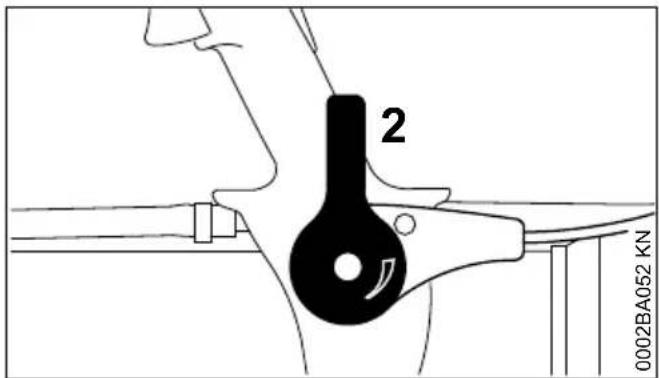

• Dosierhebel (2) für Stäube- und Streubetriebschließen

Brühebehälter

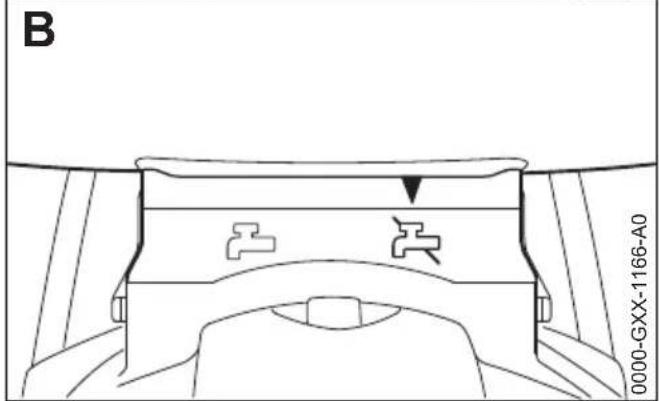

Die eingestellte Betriebsart wird über die Symbole am Gehäuse der Dosiereinrichtung angezeigt.

Stellung A-Spruhbetrieb
Stellung B - Stäube- und Streubetrieb

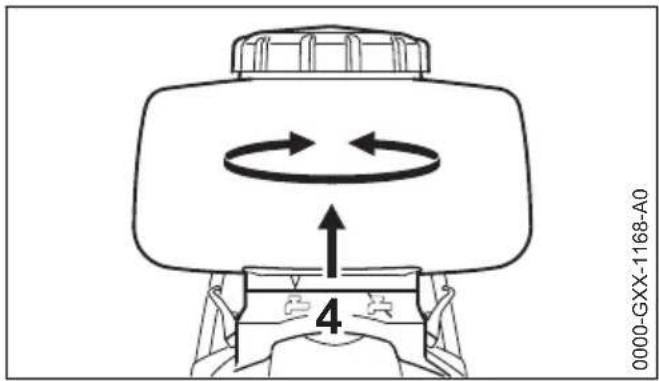

deutsch 13 Stäube- und Streubetrieb

• geeignetes Werkzeug (z. B Schraubendreher) zum Lösen des Siebeinsatzes (1) in die beiden Aussparungen (Pfeile) schieren

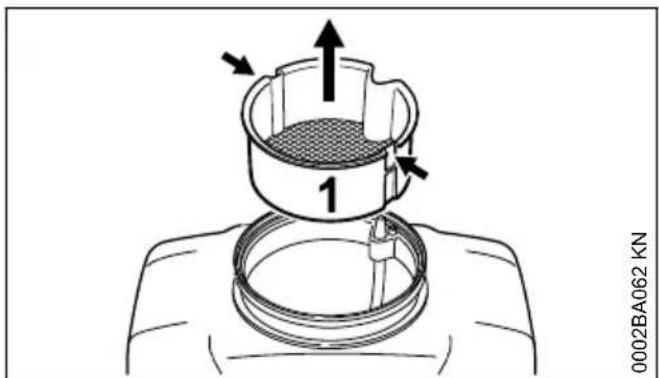

• Siebeinsatz (1) aus dem Brühebehälter nach oben herausziehen

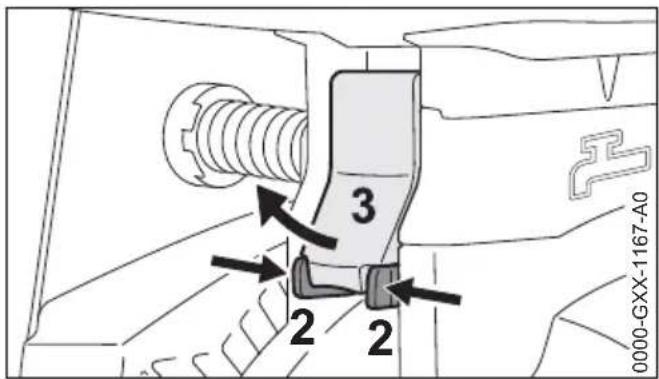

Laschen (2) zusammendücken und Hebel (3) nach außenziehen

• Brühebehälter vom Gehäuse der Dosiereinrichtung (4) abnehmer und auf Stellung B (Stäube- und Streubetrieb) drehen

Kunststoffstufe und Dichtfläche am Brühebehalter vollständig reinigen - es dürfen keine Schmutzrückstände verbleiben
Bohrungen und Dichtfläche an der Dosiereinrichtung (4) vollständig reinigen - es dürfen keine Schmutzrückstände verbleiben

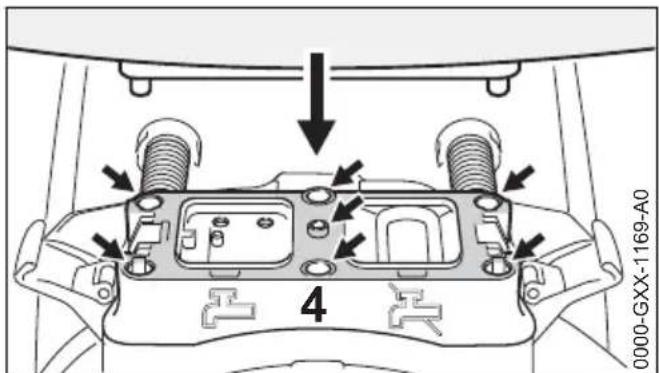

- Bruhebehälter auf das Gehäuse der Dosierinrichtung (4) bündig aufsetzen

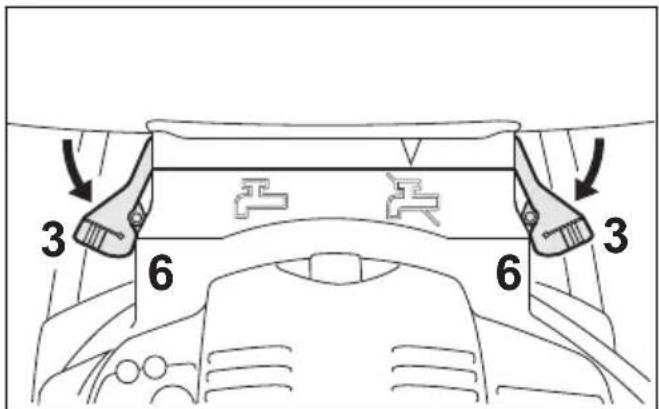

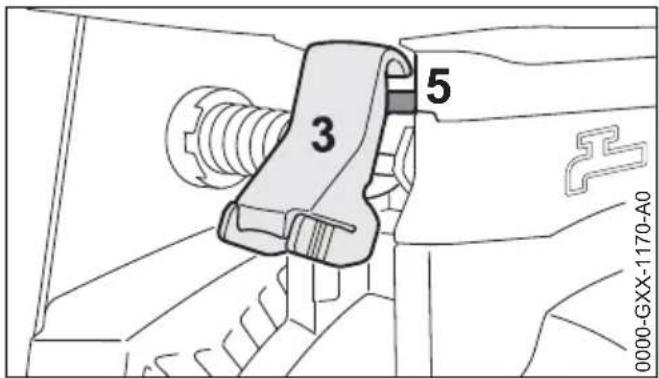

Hebel (3) in den Steg (5) am Brühebehälter einhängen

Hebel (3) nach unter drücken, bis Laschen (2) in die Aufnahmen (6) am Gehäuse deutlich hörbar einrasten
festen Sitz des Brühebehalters prufen

Blasrohr

14 Brühebehälter fullen deutsch

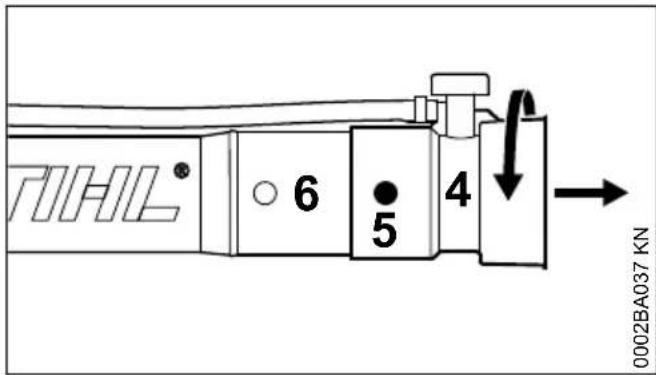

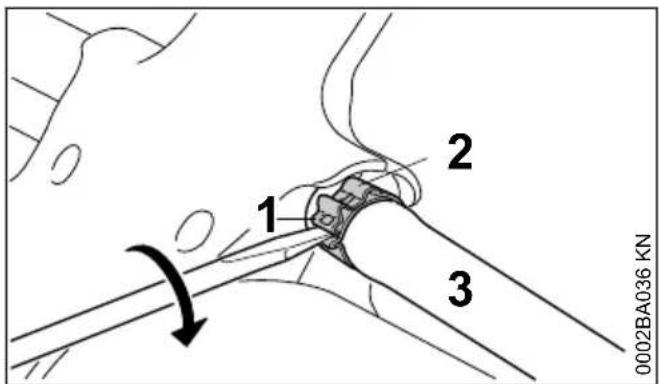

Schraubendreher in die Lasche (1) der Schlauchschelle (2) am Bedienungsgriff schieben
Schraubendreher im Uhrzeigersinn drehen - Schlauchschelle (2) wird entriegelt
Schlauch (3) vom Stutzen abziehen

Düse (4) drehen, bis Zapfen (5) verdeckt sind
Düse (4) vom Blasrohr (6) abziehen

13.4 Umbau zusück zum Sprühbetrieb

Der Umbau erfolgt in umgekehrter Reihenfolge.

Schlauchmontage

Schlauch mit Schlauchschelle (2) auf den Stutzen am Bedienungsgriff schieben

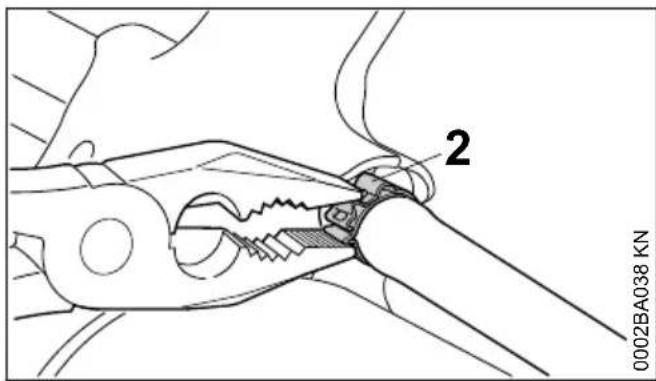

Schlauchschelle (2) mit einer Zange zusammen, bis Halteleiste am Einrastpunkt verriegelt

14 Brühebehälter füllen

Dichtung (1) im Deckel muss immer unbeschädigt, gefettet und frei von Schmutz sein
Gerat kippsicher auf eine ebene Flache stellen

14.1 Spruhbetrieb

• Ventilhebel (1) für Brühezufuhr schließen

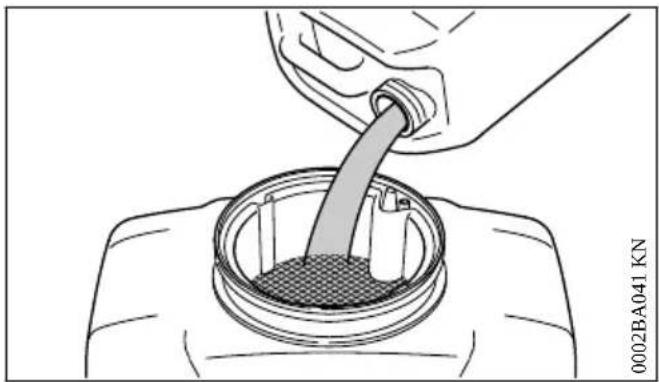

• gründlich durchmischte Brühe durch den Sieb-einsatz in den Brühebehälter einfüssen

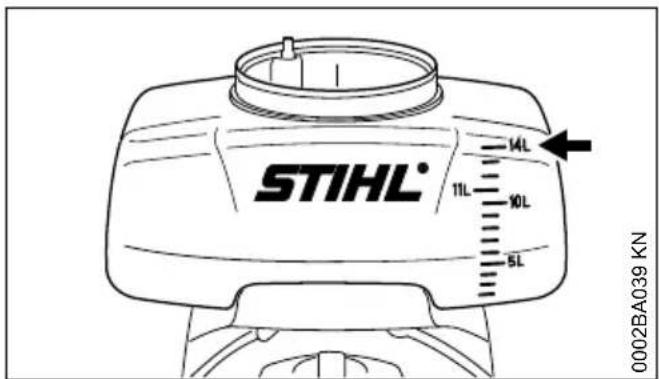

Maximale Füllmenge 14 Liter (Pfeil) nicht über-schreiben

Deckel aufsetzen und fest verschlieben

14.2 Stäube- und Streubetrieb - nur SR 450

Dosierhebel (1) schlieben
Ausbringmittel in den Brühebehälter einfüssen -maximales Füllgewicht 14 kg nicht überschreiben- ggf. einen geeigneten Trichter als Einfühle verwenden
Deckel aufsetzen und fest verschlieben

15Arbeiten

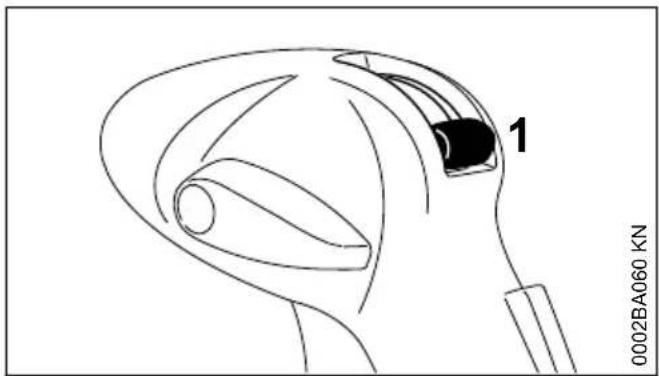

15.1 Spruhbetrieb

Beim Arbeiten im Sprühbetrieb muss bei SR 450 der Dosierhebel geschlossen sein - siehe Stäube- und Streubetrieb

Ausbringmenge mit dem Dosierstück einstellen - siehe "Dosiereinrichtung"
- Ventilhebel öffnen - siehe "Dosiereinrichtung"

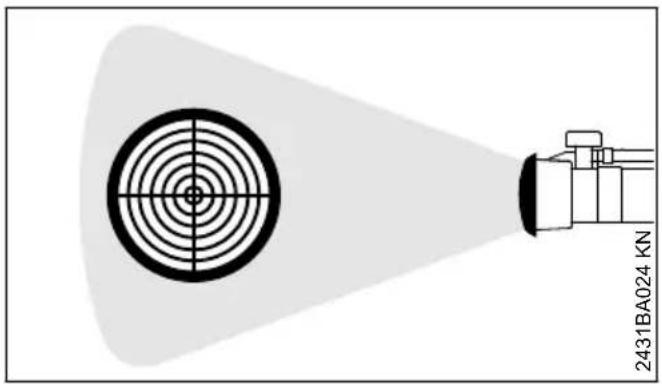

15.2 Ablenkgitter

Zum gezielten Ausbringen der Brühe kann mit den montierbaren Gittern der Sprühstrahl in Form und Austrittsrichtung geändert werden.

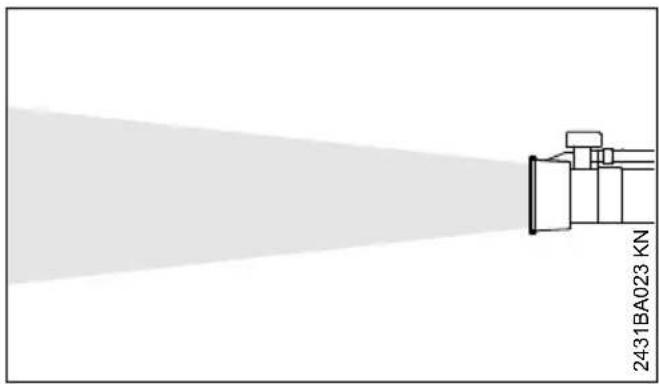

ohne Ablenkgitter

Spruhstrahl für große Distanzen - maximale Sprühweite.

zum Besprühen hoher Pflanzen und Flächen
- für maximale Laubwanddurchdringung

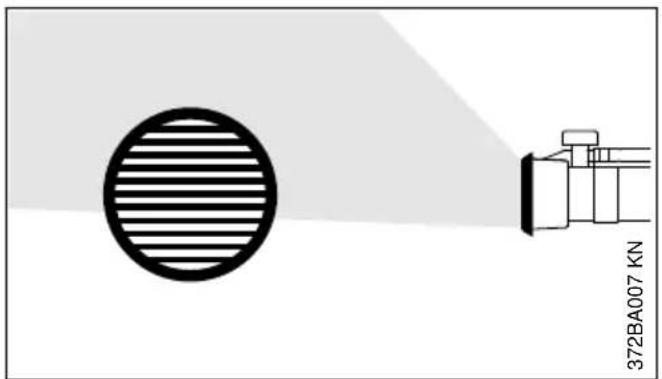

Breitstrahlgitter

Spruhstrahl wird verbreitert und abgedämpft.

• für kurze Distanzen zur Pflanze (< 1,5 m)
• Beschädigungen an der Pflanze, vor allem in empfindlichen Pflanzenstadien, werden reduziert

45^ Ablenkgitter

Spruhstrahl kann in beliebiger Richtung um 45^ abgelenkt werden.

zum Benetzen der Blattunterseite
zum Erhöhen der Ausbringmenge beim Spru-hen nach oben
- für das gezielte Bearbeiten bodennaher Kultu-ren. Reduziert beim Sprühen nach unter das Abdriften des Sprühnebels durch Wind

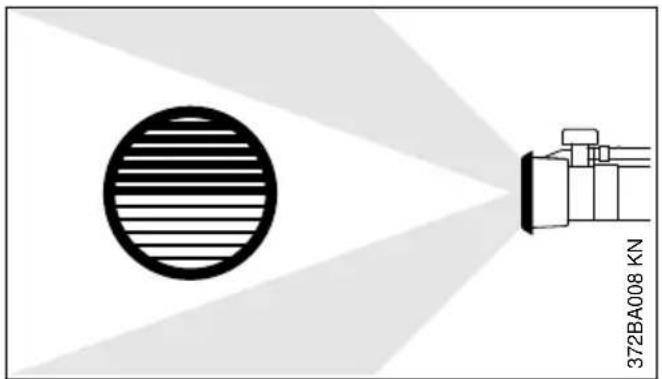

Doppelablenkgitter

Spruhstrahl wird geteilt und nach zwei Seiten abgelenkt.

16 Nach dem Arbeitsen deutsch

• gleichzeitiges Besprühen von zwei Pflanzenreihen in einem Arbeitsgang

16 Nach dem Arbeiten

16.1 Brühebehälter entleeren

• Ventilhebel schlieben
• Motor abstellen - siehe "Motor starten / abstellen"

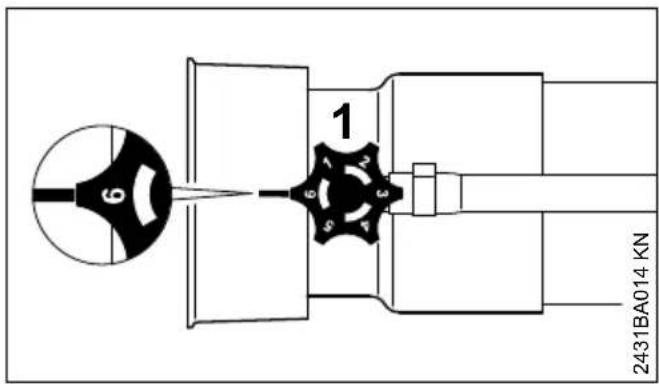

• Dosierstück (1) auf Stellung "6" bzw. "E" dieren und Reste der Brühe in einen geeigneten Aufgangbehälter fließen halten

16.2 Brühebehälter reinigen

• Bruhebehälter und Schlauchsystem mit klarem Wasser spülen und reinigen
  Reste von Brühe und Spülflösigkeit vorschreiben- und umweltgerecht entsorgen - Hinweise der Pflanzenschutzmittel-Hersteller beachten
  Gerät mit abgeschraubtem Deckel trocknen halten

Bei verschmutzem Siebeinsatz:

• geeignetes Werkzeug (z. B. Schraubendreher) zum Lösen des Siebeinsatzes (1) in die beiden Aussparungen (Pfeile) schieren

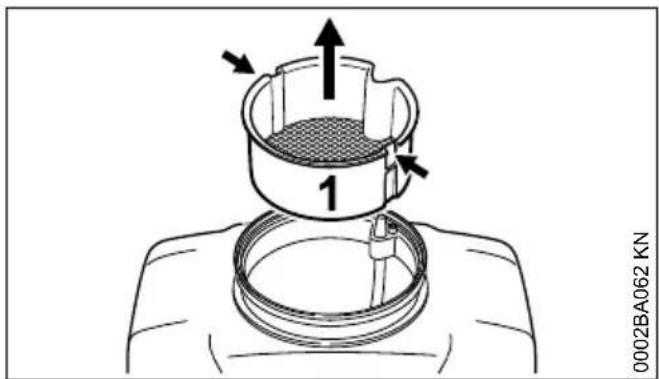

• Siebeinsatz (1) aus dem Brühebehälter nach offen herausziehen

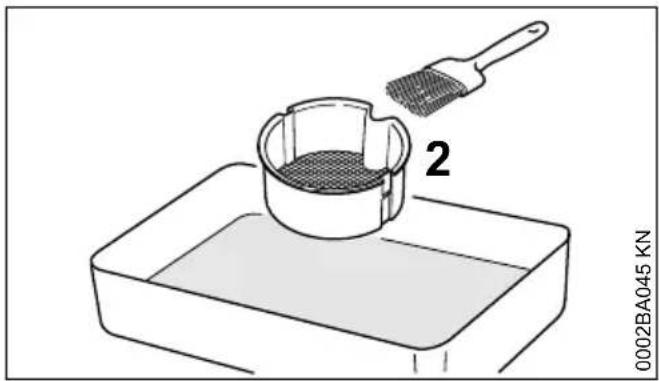

• Siebeinsatz (2) mit klarem Wasser und mit z. B. einem Pinsel reinigen

16.3 Nach dem Stäuben und Streuen - nur SR 450

▶ Brühebehälter während der Arbeit vollständig entleeren
Dosierhebel schlieben
- Motor abstellen - siehe "Motor starten / abstellen"
- Brühebehälter mit klarem Wasser spulen und reinigen
Spülflüssigkeit vorschriften- und umweltgerecht entsorgen - Hinweise der Pflanzenschutzmittel-Hersteller beachten
Gerät mit abgeschraubtem Deckel trocknen halten

17 Gerät aufbewahren

Gerat an einem trockenen, frostfrei und sicheren Ort aufbewahren. Vor unbefugter Benutzung (z. B. durch Kinder) schützen

17.1 Bei Betriebspausen ab ca. 30 Tagen

Kraftstofftank an einem gut belufteten Ort entleeren und reinigen
Kraftstoff vorschriften- und umweltgerecht entsorgen
Falls eine Kraftstoffhandpumper vorhanden ist: Kraftstoffhandpumper mindestens 5 mal drucken
- Motor starten und den Motor so lange im Leerlauf laufen setzen, bis der Motor ausgeht
Gerat gründlich saubern, besonderss Zylinderruppen und Luftfilter
- Bruhebehälter nicht über langere Zeit direkter Sonneneinstrahlung aussetzen, UV-Strahlen können den Behälter versprüden - Gefahr von Undichtigkeit oder Bruch!

18 Luftfilter ersetzen

Verschmutzte Luftfilter vermindern die Motorleistung, erhöhen den Kraftstoffverbrauch und erschweren das Anwerfen.

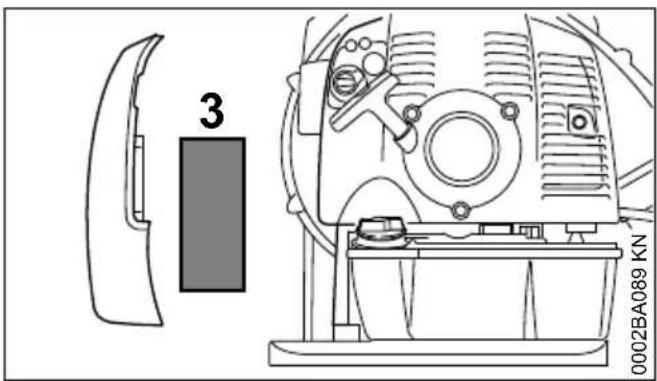

18.1 Wenn die Motorleistung spürbar nachlässt

Drehknopf der Startklappe auf 12 drehen

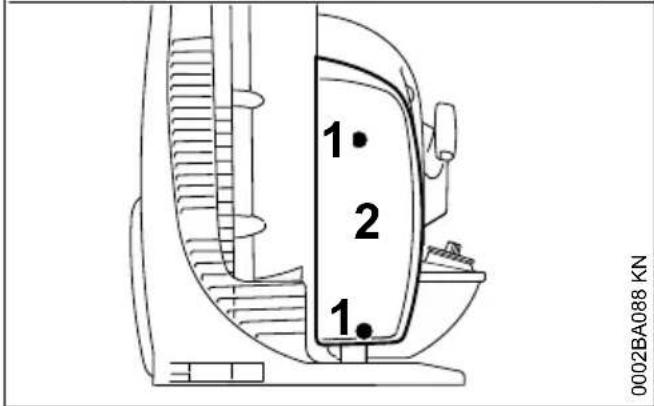

Schrauben (1) losen
Filterdeckel (2) abnehmen

Filter (3) abnehmen
verschmutzten oder beschädigten Filter ersetzen
neuen Filter in das Filtergehäuse einsetzen
Filterdeckel aufsetzen
Schrauben eindrehen und festziehen

19 Vergaser einstellen

19.1 Basisinformationen

Der Vergaser ist ab Werk mit der Standardeinstellung versehen.

Die Vergasereinstellung ist so abgestimmt, dass dem Motor in allen Betriebszuständen ein opti- males Kraftstoff-Luft-Gemisch zugeführrt wird.

19.2 GerätVBorbereiten

Motor abstellen
Luftfilter prufen - falls erforderlich reinigen oder ersetzen
Einstellung des Gaszuges prufen - bei Bedarf einstellen - siehe "Gaszug einstellen"

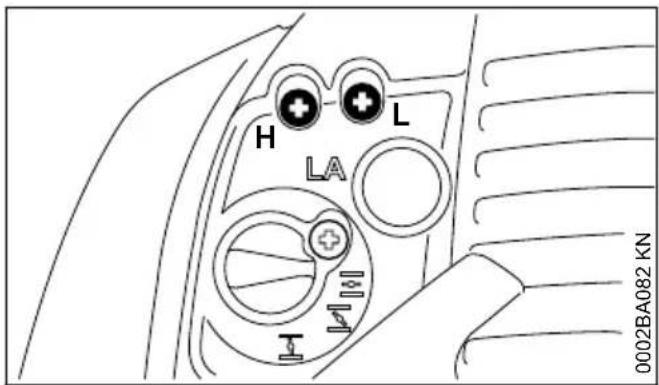

19.3 Standardinstellung

Hauptstellschraube (H) gegen den Uhrzeiger-sinn bis zum Anschlag drehen - max. 3/4 Drehung
Leerlaufstellschraube (L) im Uhrzeigersinn bis zum Anschlag drehen - dann gegen den Uhrzeigersinn 3/4 Umdrehung drehen

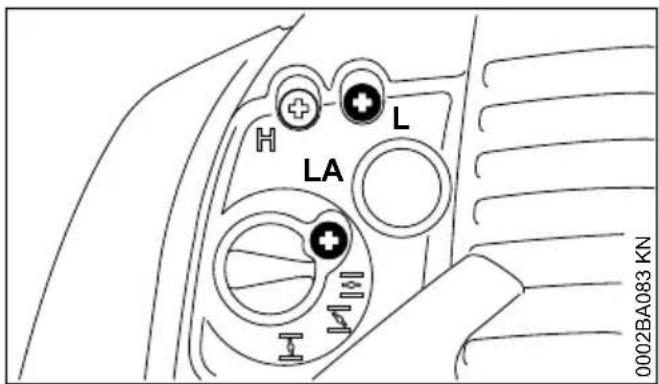

19.4 Leerlauf einstellen

Standardeinstellung vornehmen
Motor starten und warmlaufen setzen

19.4.1 Motor bleibt im Leerlauf stehen

Leerlaufanschlagschraube (LA) langsam im Uhrzeigersinn drehen, bis der Motor gleichmäßig lauft

20 Zündkerze deutsche

19.4.2 Drehzahl im Leerlauf unregelmäßig;
Motor Goes trotz Korrektur der LA-Einstellung aus, schlechte Beschleunigung

Die Leerlaufeinstellung ist zu mager.

Leerlaufstellschraube (L) gegen den Uhrzeigersinn drehen, bis der Motor regelmäßig lauft und gut beschleunigt - max. bis zum Anschlag

19.4.3 Drehzahl im Leerlauf unregelmäßig

Die Leerlaufeinstellung ist zu fett.

Leerlaufstellschraube (L) im Uhrzeigersinn drehen, bis der Motor regelmäßig lauft und noch gut beschleunigt - max. bis zum Anschlag

Nach jeder Korrektur an der Leerlaufstellenschraube (L) ist meistens auch eine Veränderung der Leerlaufanschlagschraube (LA) notig.

19.5 Korrektur der Vergasereinstellung bei Einsätzen in großer Höhe

Lauft der Motor nicht zufriedenstellend, kann eine gingefugige Korrektur notwendig sein:

Standardeinstellung vornehmen
Motor warmlaufen{lassen
Hauptstellschraube (H) geringfugig im Uhrzeigersinn (magerer) drehen - max. bis zum Anschlag

HINWEIS

Nach der Rückkehr aus großer Höhe die Vergasereinstellung wieder auf Standardeinstellung zurücksetzen.

Bei zu magerer Einstellung besteht Gefahr von Triebwerkschäden durch Schmierstoffmangel und Überhitzung.

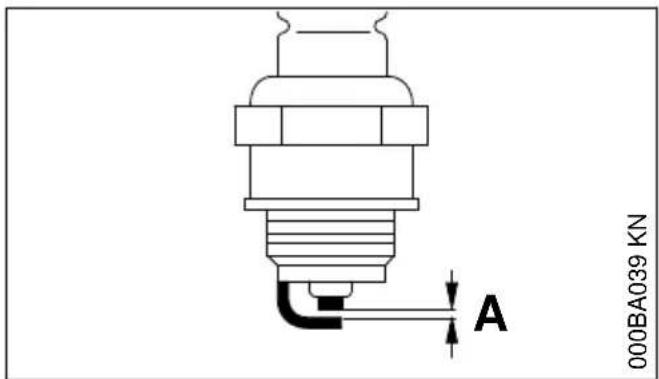

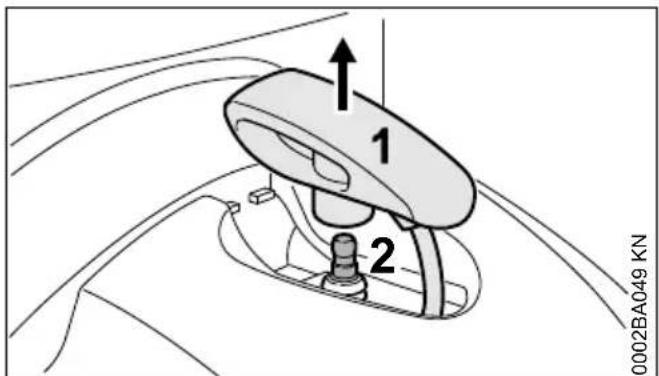

20 Zündkerze

• bei ungenügender Motorleistung, schlechtem Starten oder Leerlaufstörungen zuerst die Zündkerze prüfen
• nach ca. 100 Betriebsstunden die Zündkerze ersetzen - bei stark abgebrannten Elektroden auch schon früher - nur von STIHL freiigegebene, entstörte Zündkerzen verwenden - siehe "Technische Daten"

20.1 Zündkerze ausbauen

Zündkerzenstecker (1) senkrecht nach oben abziehen
Zündkerze (2) herausdrehen

20.2 Zündkerze prüfen

verschmutzte Zündkerze reinigen
Elektrodenabstand (A) prufen und falls nichtwendig nachstellen, Wert für Abstand - siehe "Technische Daten"
- Ursachen für die Verschmutzung der Zünd-kerze beseitigen

Mögliche Ursachen sind:

• zu viel Motoröl im Kraftstoff
• verschmutzter Luftfilter
  ungunstige Betriebsbedingungen

WARNING

Bei nicht festgezogener oder fehlender Anschlussmutter (1) konnen Funken entstehen. Falls in leicht brennbarer oder explosiver Umgebung gearbeitet wird, konnen Brände oder Explosionen entstehen. Personen konnen schwer verletzt werden oder Sachschaden kann enstehen.

entstörte Zündkerzen mit fester Anschlussmutter verwenden

20.3 Zündkerze einbauen

Zündkerze eindreten und Zündkerzenstecker fest aufrücken

21 Motorlaufverhalten

Istriotz gereinigtem Luftfilter und korrekter Vergasereinstellung das Motorlaufverhalten unbefriedigend, kann die Ursache auch am Schalldampfer liegen.

Beim Fachhändler den Schalldämpfer auf Verschmutzung (Verkokung) überprüfen setzen!

STIHL empfeihlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführten zu halten.

22 Wartungs- und Pflegehinweise

Die Angaben beziehen sich auf normale Einsatzbedingungen. Bei erschwerten Bedingungen (starker Staubanfall etc.) und längeren tätiglichen Arbeitszeiten die angegebenen Intervalle entsprechend verkurzen.		vor Arbeitsbeginn	nach Arbeitsende bzw. tätiglich	nach jeder Tankfüllung	wöchentlich	monatlich	jährlich	bei Störung	bei Beschädigung	bei Bedarf
Komplette Maschine Sichteprüfung (Zustand, Dichtheit)		X X
reinigen X
Bedienungsgriff Funktionen prüfung X X
Luftfilter reinigen X
ersetzen X
Kraftstoffhandpumpe (falls vorhanden)		prüfen X
		instandsetzen durch Fachhändler1)		X
Vergaser Leerlauf prüfen X X
Leerlauf nachregulieren X
Zündkerze		Elektrodenabstand nachstellen						X
		alle 100 Betriebsstunden ersetzen
Ansaugöffnung für Kühl-luft		Sichtprüfung		X
		reinigen								X
Zugängliche Schrauben und Muttern (außer Ein-stellschrauben)		nachziehen								X
Brühenehmer und Schlauch - SR 430		Sichtprüfung (Zustand, Dichtheit)	X
		reinigen X
Die Angaben beziehen sich auf normale Einsatzbedingungen. Bei erschwerten Bedingungen (starker Staubanfall etc.) und längeren tätiglichen Arbeitszeiten die angegebenen Intervalle entsprechend verkürzen.		vor Arbeitsbeginn	nach Arbeitsende bzw. tätigch	nach jeder Tankfüllung	wöchentlich	monatlich	jährlich	bei Störung	bei Beschäftigung	bei Bedarf
Brühebehälter, Dosierein-richtung und Schlauch - SR 450	Sichtprüfung (Zustand, Dichtheit)	X
	reinigen X
Siebeinsatz im Brühebehälter	reinigen bzw. ersetzen		X X
Dosiereinrichtung am Blasrohr	prüfen X X
Antivibrationselemente prüfden X X X
	ersetzen durch Fach-händler 1)								X
Schutzgitter der Blasluft-Ansaugung	prüfen X X
	reinigen X
Ableitsystem - SR 450 prüfden X
	ersetzen X
Sicherheitsaufkleber ersetzen X
1)STIHL empfehl't den STIHL Fachhändler

23 Verschleiß minimieren und Schäden vermeiden

Einhalten der Vorgaben dieser Gebrauchsanleitung vermeidet übermögen Verschleit und Schaden am Gerät.

Benutzung, Wartung und Lagerung des Gerätes müssen so sorgfältig erfolgen, wie in dieser Gebrauchsanleitung beschrieben.

Alle Schäden, die durch Nichtbeachten der Sicherheits-, Bedienungs- und Wartungshinweise verursacht werden, hat der Benutzer selbst zu verantworten. Dies gilt insbesondere für:

• nicht von STIHL freigegebene Änderungen am Produkt
• die Verwendung von Werkzeugen oder Zube-hör, die nicht für das Gerät zulässig, geeignet oder die qualitativ minderwertig sind

• nicht bestimmungsgemäß Verwendung des Gerätes
  Einsatz des Gerätes bei Sport- oder Wettbewerbs-Veranstaltungen

• Folgeschäden infolge der Weiterbenutzung des Gerätes mit defekten Bauteilen

23.1 Wartungsarbeiten

Alle im Kapitel "Wartungs- und Pflegehinweise" aufgeführten Arbeiten müssen regelmäßig durchgeführrt werden. Soweit diese Wartungsarbeiten nicht vom Benutzer selbst ausgeführrt werden können, ist damit ein Fachhändler zu beauftragen.

STIHL empfehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführten zu halten. STIHL Fachhändlern werden regelmäß Schulungen angeboten und technische Informationen zur Verfugung gestellt.

Werden diese Arbeiten versäumt oder unsachgemäß ausgeführrt, können Schäden entstehen, die der Benutzer selbst zu verantworten hat. Dazu gehoren u. a.:

Schaden am Triebwerk infolge nicht rechtzeitig oder unzureichend durchgeführter Wartung (z. B. Luft- und Kraftstofffilter), falscher Vergaser-Einstellung oder unzureichender Reini

deutsch 24 Wichtige Bauteile

gung der Kühlfluhrung (Ansaugschlitze, Zylinderrippen)

• Korrosions- und andere Folgeschäden infolge unsachgemäßer Lagerung
• Schäden am Gerät infolge Verwendung qualitativ minderwertiger Ersatzteile

23.2 Verschleibeiteile

Manche Teile des Motorgerätes unterliegen auch bei bestimmungsgemäßem Gebrauch einem normalen Verschleif und müssen je nach Art und Dauer der Nutzungrechtzeitig ersetzt werden. Dazu gehoren u. a.:

-Filter (fur Luft, Kraftstoff)
- Anwerfvorrichtung
- Zündkerze
- Dämpfungselemente des Antivibrations-Sys

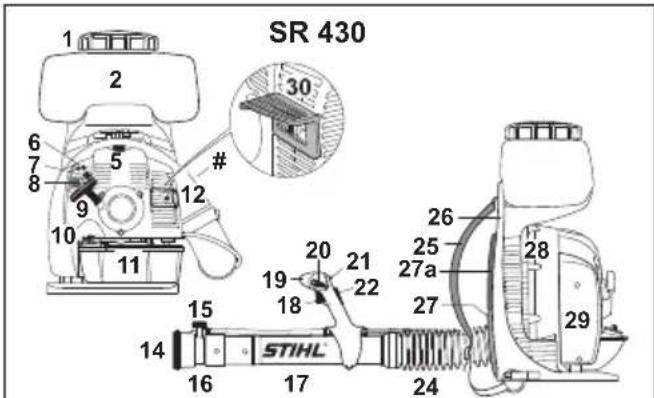

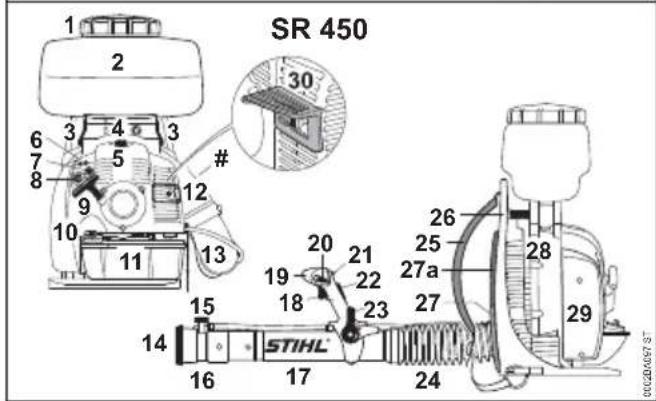

24 Wichtige Bauteile

1 Behalterdeckel
2 Brühebehälter
3 Hebel 2)
4 Dosiereinrichtung 2)
5 Zündkerzenstecker

6 Vergasereinstellschrauben
7 Kraftstoffhandpumper
8 Drehknopf der Startklappe
9 Anwerfgriff
10 Tankverschluss
11 Kraftstofftank
12 Schalldampfer
13 Ableitsystem 2)
14 Gitter
15 Dosierstück
16 Duse
17 Blasrohr
18 Gashebel
19 Bedienungsgriff
20 Stellhebel
21 Ventilhebel für Bruhezulauf
22 Gashebelsperre 1)
23 Dosierhebel für Stäube- und Streubetrieb 2)
24 Faltenschlauch
25 Traggurt
26 Ruckenplatte
27 Ruckenpolster, kurz 1)
27 Ruckenpolster, lang 1) a
28 Schutzgitter
29 Luftfilter
30 Distanzstück 1)
Maschinnummer

25 Technische Daten

25.1 Triebwerk

Einzylinder-Zweitaktmotor

Hubraum: 63.3 cm³

Zylinderbohrung: 48 mm

Kolbenhub: 35 mm

Leistung nach ISO 7293: 2,9 kW (3,9 PS)

Leerlaufdrehzahl: 3000 1/min

Motor-/Geblasedrehzahl 6800 1/min im Betrieb

25 Technische Daten deutsch

25.2 Zündanlage

Elektronisch gesteuerter Magnetzünder

Zündkerze (entstört): NGK BPMR 7 A,

Bosch WSR 6 F

Elektrodenabstand: 0,5 mm

25.3 Kraftstoffsystem

Lageunempfindlicher Membranvergaser mit integrierter Kraftstoffpumper

Kraftstofftankinhalt: 1700 cm³ (1,7 l)

25.4 Blasleistung

Luftgeschwindigkeit: 90 m/s

Max. Luftdurchsatz ohne 1300 m³/h

Blasanlage:

Luftdurchsatz mit Duse: 920 m³/h

25.5 Sprüheinrichtung

Inhalt Brühebehälter: 14 I

Restmenge Brühebehälter: 50 ml

Maschenweite Einfüllsieb: 1 mm

Spruhweite horizontal: 14,5 m

Ausbringmenge (ohne 0,69-2,64 l/min

Druckpumper mit Standard

Dosierstück):

Weitere Ausbringmengen mit angebautem Sonderzubehor - siehe Dosiereinrichtung

25.6 Sprühbild nach ISO 28139:2019

AusbringgSR430

Dosierstellung Anteil des h	horizontal ausgebrachten Mediums, der nach 5 m am Boden nieder-geschlagen ist
1 0,0 %
6 3,9 %
ULV-Düse:
0,5 0,0 %
0,8 0,1 %

Größerer Niederschlag oder Abdrift durch Wind und hohe Temperatur möglich.

Ausbringung SR 450

Dosierstellung Anteil des h	horizontal ausgebrachten Mediums, der nach 5 m am Boden nieder-geschlagen ist
1 0,0 %
6 4,5 %
ULV-Düse:

0,5 0,0 %
0,8 0,7 %

Größerer Niederschlag oder Abdrift durch Wind und hohe Temperatur möglich.

TropfengröSe SR 430

Luftgeschwindigkeit SR 430

	Abstand zur Düse
	3 m 6 m
durchschnittliche Luftgeschwindigkeit [m/s]	4,5 2,8
Radius Sprüh-wolke [mm]	400 412

Luftgeschwindigkeit SR 450

	Abstand zur Düse
	3 m 6 m
durchschnittliche Luftge-	4,1 2,8
schwindigkeit [m/s]
Radius Sprüh-wolke [mm]	361	400

25.7 Gewicht

unbefüllt:

SR 430:12,2 kg

SR 450:12,8 kg

max. Betriebsgewicht (betankt und befüllt):

SR 430:27,5 kg

SR 450:28,1 kg

max. Füllgewicht Brühebehälter:

SR 450:14 kg

25.8 Schall- und Vibrationswerte

Zur Ermittlung der Schall- und Vibrationswerte werden Leerlauf und nominelle Höchstdrehzahl im Verhältnis 1:6 berücksichtigt.

Weiterfuhrende Angaben zur Erfüllung der Arbeitgeberrichtlinie Vibration 2002/44/EG siehe

www.stihl.com/vib

25.9 Schalldruckpegel L peq nach DIN EN 15503

SR 430:97 dB(A)

SR 450:102 dB(A)

25.10 Schalleistungspegel L weq nach DIN EN 15503

SR 430:108 dB(A)

SR 450:109 dB(A)

25.11 Vibrationswert a hv,eq nach DIN EN 15503

Handgriff rechts

SR 430: 1,9 m/s²

SR 450: 1,9 ~m / s^2

Fur den Schalldruckpegel und den Schalleistungspegel betragt der K-Wert nach RL 2006/42/EG = 2,0 dB(A); fur den Vibrationswert betragt der K-Wert nach RL 2006/42/EG = 2,0 m/s².

25.12 REACH

REACH bezeichnete eine EG Verordnung zur Registrierung, Bewertung und Zulassung von Chemikalien.

Informationen zur Erfüllung der REACH Verordnung (EG) Nr. 1907/2006 siehe

www.stihl.com/reach

25.13 Abgas-Emissionswert

Der im EU-Typgenehmigungsverfahren gemessene CO_2 -Wert ist unter

www.stihl.com/co2

in den Produktspezifischen Technischen Daten angegeben.

Der gemessene CO_2 -Wert wurde an einem representativen Motor nach einem genormten Prüfverfahren unter Laborbedingungen ermittelt und stellt keine ausdrückliche oder implizite Garantie der Leistung eines bestimmen Motors dar.

Durch die in dieser Gebrauchsanleitung beschriebene bestimmungsgemäße Verwendung und Wartung, werden die geltenden Anforderungen an die Abgas-Emissionen erfüllt. Bei Veränderungen am Motor erlischt die Betriebserlaubnis.

26 Reparaturhinweise

Benutzer theses Gerätes dürfen nur Wartungs- und Pflegearbeiten durchführren, die in dieser Gebrauchsanleitung beschrieben sind. Weitergehende Reparaturen dürfen nur Fachhändler ausführren.

STIHL empfehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführung zu halten. STIHL Fachhandlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfugung gestellt.

Bei Reparaturen nur Ersatzteile einbauen, die von STIHL für diese Gerät zugelassen sind oder technisch gleichartige Teile. Nur hochwertige Ersatzteile verwenden. Ansonsten kann die Gefahr von Unfallen oder Schäden am Gerät bestehen.

STIHL empfeihlt STIHL Original-Ersatzteile zu verwenden.

STIHL Original-Ersatzteile erkennt man an der STIHL Ersatzteilnummer, am Schriftzug

STIHL und gegebenenfalls am STIHL

Ersatzteilkennzeichen (auf klinen Teilen kann das Zeichen auch allein stehen).

27 Entsorgung

Informationen zur Entsorgung sind bei der örtlichen Verwaltung oder bei einem STIHL Fachhändler erhältlich.

Eine unsachgemäße Entsorgung kann die Gesundheit schädigen und die Umwelt belasten.

STIHL Produkte einschließlich Verpackung gemäß den örtlichen Vorschriften einer geeigneten Sammelstelle für Wiederverwertung zuführen.
Nicht mit dem Hausmull entsorgen.

28 EU-Konformitätserklarung

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waibingen

Deutschland

erklärnt in alleiniger Verantwortung, dass

Bauart: Spruhgerat
Fabrikmarke: STIHL
Typ:SR 430

Serienidentifizierung: 4244

SR 450

Hubraum:

63,3 cm³

den einschlagigen Bestimmungen der Richtlinien 2011/65/EU, 2006/42/EG und 2014/30/EU entspricht und in Übereinstimmung mit den jeweils zum Produktionsdatum gültigen Versionen der folgenden Normen entwickelt und gefertigt worden ist:

ISO 12100, EN 55012, EN 61000-6-1, EN ISO 28139

Aufbewährung der Technischen Unterlagen:

ANDREAS STIHL AG & Co. KG

Produktzulassung

Das Baujahr und die Maschinennummer sind auf dem Gerät angegeben.

Waiblingen, 15.07.2021

ANDREAS STIHL AG & Co. KG

i. V.

J. Hoeffmann

Dr. Jürgen Hoffmann

0458-454-9421-F33

Abteilungsleiter Produktzulassung, -regulierung

29 Anschriften

29.1 STIHL Hauptverwaltung

ANDREAS STIHL AG & Co. KG

Postfach 1771

71307 Waibingen

29.2 STIHL Vertriebsgesellschaften

DEUTSCHLAND

STIHL Vertriebszentrale AG & Co. KG

Robert-Bosch-Straße 13

64807 Dieburg

Telefon: [phone]

ÖSTERREICH

STIHL Ges.m.b.H.

Fachmarktstraße 7

2334 Vosendorf

Telefon: [phone]

SCHWEIZ

STIHL Vertriebs AG

Isenrietstraße 4

8617 Monchaltorf

Telefon: [phone]

TSCHECHISCHE REPUBLICI K

Andreas STIHL, spel. s r.o.

Chrlická 753

664 42 Modrice

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waibingen

Allemagne

ANDREAS STIHL AG & Co. KG Produktzulassung

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waibingen

Allemagne

ANDREAS STIHL AG & Co. KG

ANDREAS STIHL AG & Co. KG

P.O.

Dr. Jürgen Hoffmann

MotoMix is nicht in alle exportlanden leverbaar.

6.2 Brandstof(OP)

LETOP

De motor start nicht in de warmestartstand

25 Technische gegevens

25.1 Motor

Elektronisch geregelde magneetontsteking

Bougie (ontstoord): NGK BPMR 7 A,

Bosch WSR 6 F

Druppelgrootte SR 430

Druppelgrootte SR 450

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waibingen

Duitsland

ANDREAS STIHL AG & Co. KG Produktzulassung

ANDREAS STIHL AG & Co. KG

Bij volmacht

Dr. Jürgen Hoffmann

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waibingen

Duitsland

ANDREAS STIHL AG & Co. KG

ANDREAS STIHL AG & Co. KG

Bij volmacht

Dr. Jürgen Hoffmann

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waibingen

Germania

ANDREAS STIHL AG & Co. KG

Produktzulassung

ANDREAS STIHL AG & Co. KG

p.p.

J.Hofmann

Dr. Jürgen Hoffmann

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waibingen

Germania

ANDREAS STIHL AG & Co. KG

ANDREAS STIHL AG & Co. KG

p.p.

J. Hoffmann

Dr. Jürgen Hoffmann
