BEDIENUNGSANLEITUNG EXC815 SCHEPPACH

Erklärung der Symbole auf dem Produkt

Die Verwendung von Symbolen in diesem Handbuch soll Ihre Aufmerksamkeit auf mögliche Risiken lenken. Die Sicherheitssymbole und Erklärungen, die diese begleiten, müssen genau verstanden werden. Die Warnungen selbst beseitigen keine Risiken und können korrekte Maßnahmen zum Verhüten von Unfällen nicht ersetzen.

		Vor Inbetriebnahme Betriebsanleitung und Sicherheitshinweise lesen und beachten!
		Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
		Tragen Sie einen Schutzhelm.
		Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.
		Halten Sie Ihre Hände fern!
		Nicht rauchen. Keine Funken oder Flammen.
		Starten Sie den Motor nicht, indem Sie die Anlasser- Anschlüsse kurzschließen.
		Berühren Sie keine Teile, die noch heiß vom Betrieb sind. Sie können schwere Verbrennungen verursachen.
		Halten Sie sich aus dem Bereich fern, um schweren Personenschaden oder Todesfälle zu vermeiden.

	Passen Sie auf Ihre Hände auf.
	Seien Sie vorsichtig, bei der Anwendung können Gegenstände weggeschleudert werden.
	Benutzen Sie nicht Ihre bloßen Hände, um auf mögliche Undichtigkeiten zu prüfen.
	Halten Sie sich von beweglichen Teilen fern.
	Halten Sie sich vom Gebläse fern.
	Halten Sie die Hände von beweglichen Teilen fern. Bewegliche Teile können quetschen und schneiden.
	Halten Sie Umstehende fern.
	Achten Sie auf Sicherheit, wenn Sie vor der Maschine arbeiten.

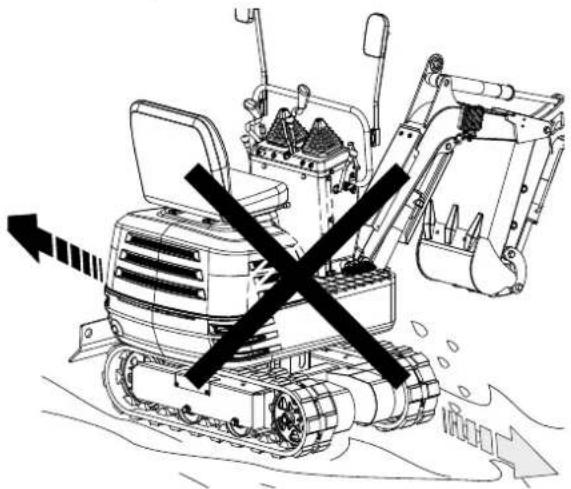

	Kippgefahr!

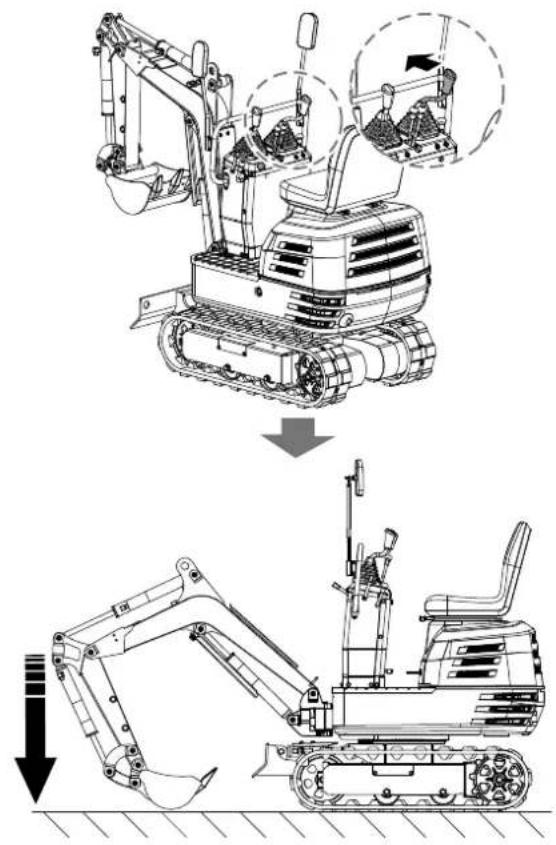

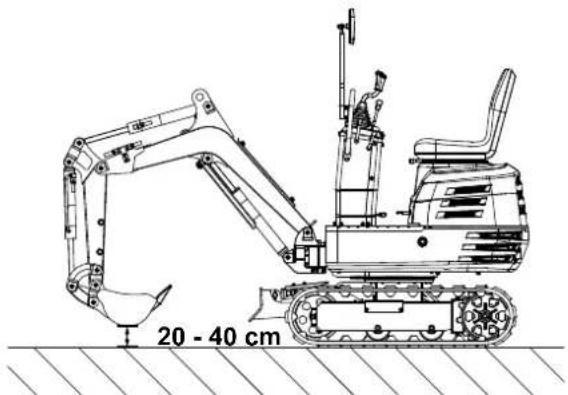

	Bewegen Sie die Schaufel nah an den Boden und entfernen Sie den Schlüssel, wenn Sie den Bagger abstellen.
	Schalten Sie den Motor aus, trennen Sie das Zündkerzenkabel und versichern Sie sich, dass alle beweglichen Teile stillstehen, bevor Sie den Bagger reinigen, reparieren oder inspizieren.
	Achten Sie auf die Hitze des Gebläses.
	Benzin und seine Dämpfe sind extrem entzündlich und explosiv.
	Berühren Sie keine heißen Teile wie den Auspuff etc.
	Die Abgase sind gefährlich, da sie Kohlenmonoxid enthalten. Aufenthalt in der Umgebung kann Bewusstlosigkeit und Tod zur Folge haben.
	3-Punkt-Hebevorrichtung

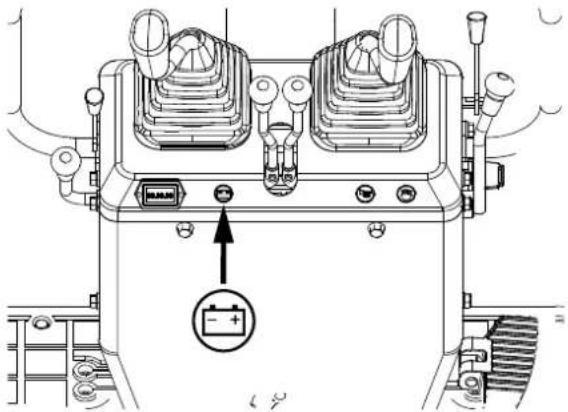

	Warnleuchte „Batterie laden“

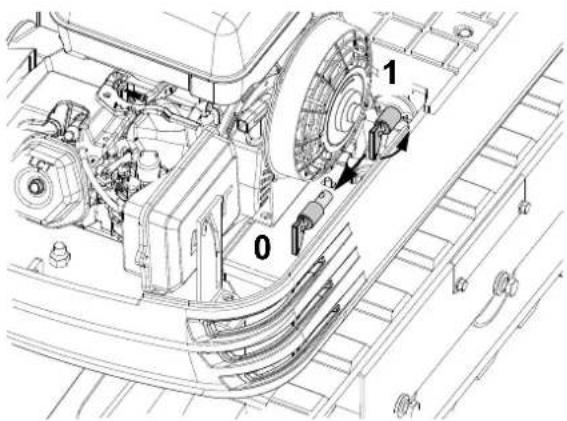

	Trennschalter Erdungskabel (Negativschalter)

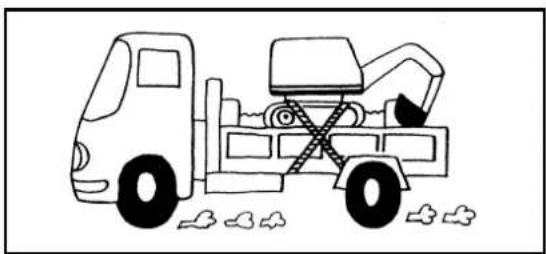

	Bagger festzurren

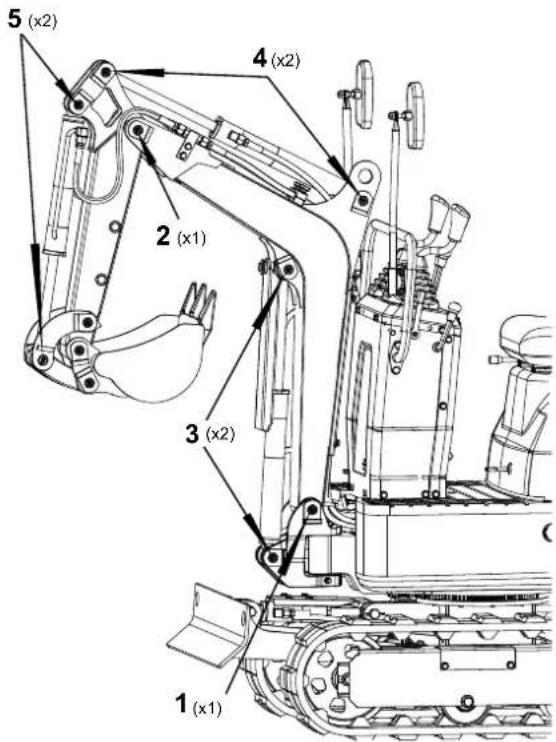

	Fetten
	Benzin
	Hydrauliköl
	Kühlgebläse
	Lampe
	Hupentaste
	Positionshupe
	Stunden
	Betriebsanzeige

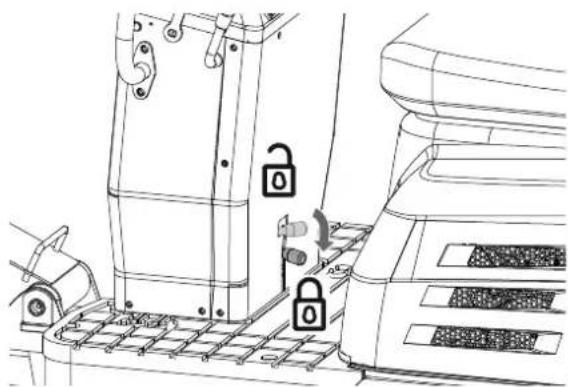

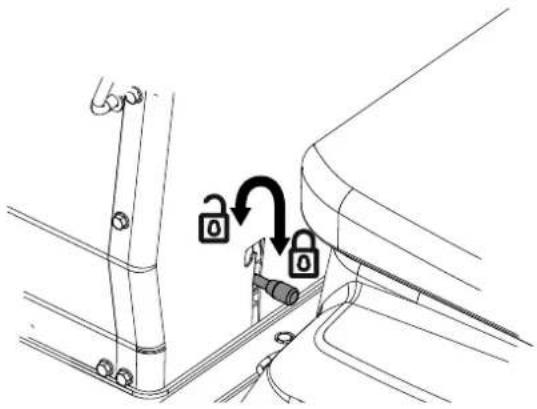

	Hinweis an den Bediener, den Schwenkrahmen mit dem Schwenk-Sicherungs-bolzen zu arretieren oder zu entsichern.

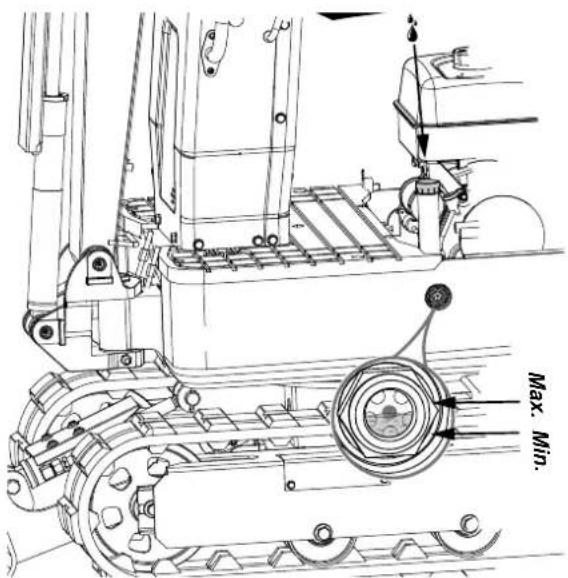

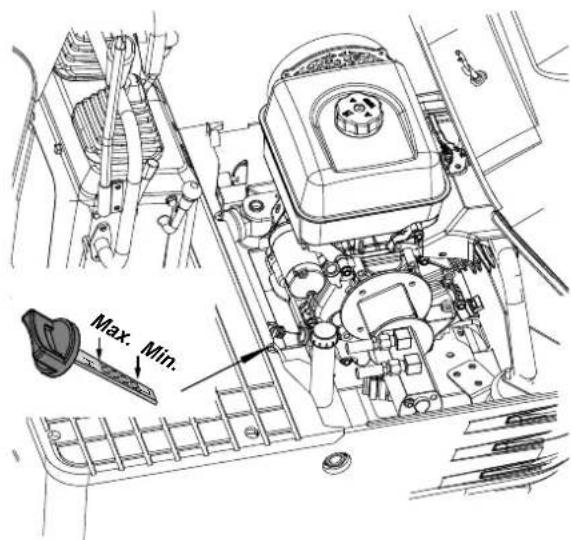

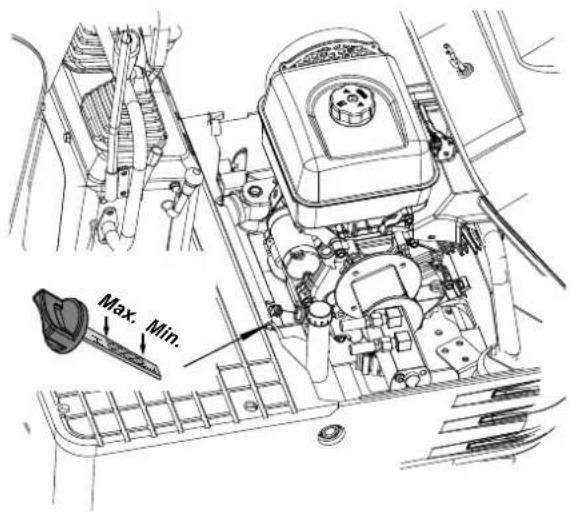

	Überprüfen Sie vor der Inbetriebnahme der Maschine stets den Stand des Hydrauliköls.
	GASHEBEL Der Gashebel reguliert die Motordrehzahl. Der Gashebel bewegt sich zwischen den Positionen Min. und Max.
	Stromausgang 12V, 15A

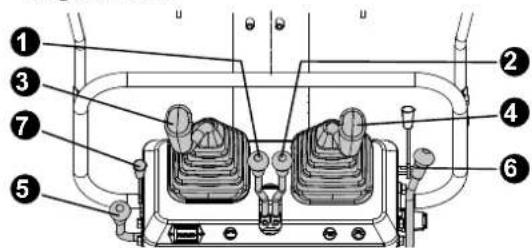

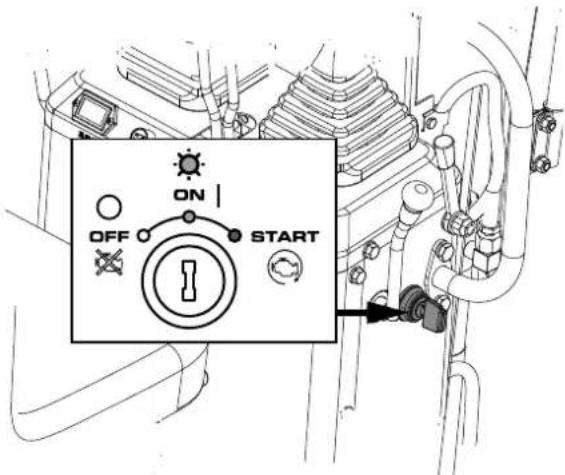

	MOTORSCHALTER EIN/AUS/START Der Motorschalter hat drei Stellungen. AUS - Der Motor startet nicht und läuft nicht. EIN - Der Motor läuft. Start - Der Motor zündet.

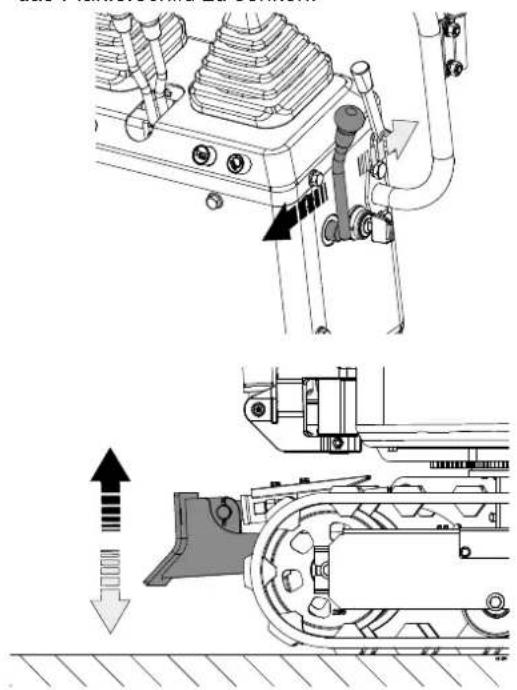

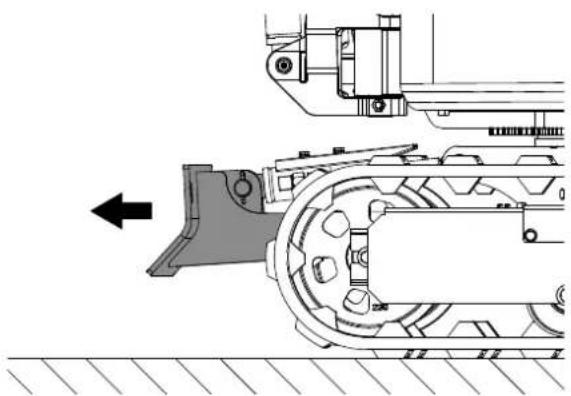

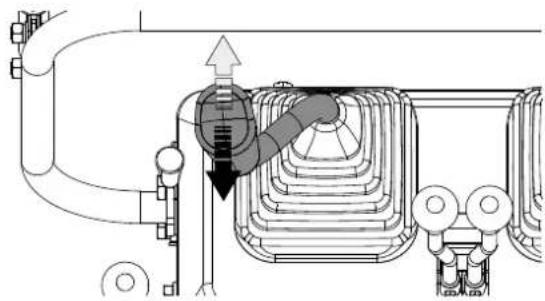

	Ziehen Sie den schwarzen Bedienhebel nach hinten, um das Planierschild anzuheben. Drücken Sie den Hebel nach vorne, um das Planierschild zu senken.

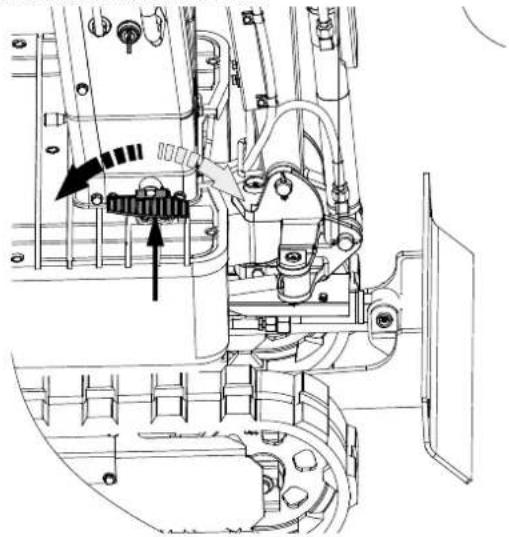

	Treten Sie vorne auf das Pedal, um den Ausleger nach links zu schwenken. Treten Sie hinten auf das Pedal, um den Ausleger nach rechts zu schwenken.

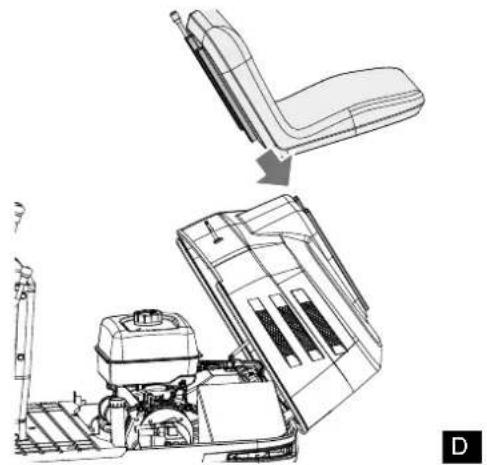

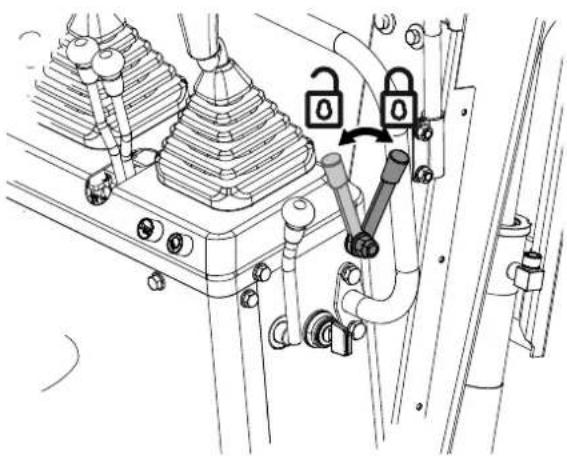

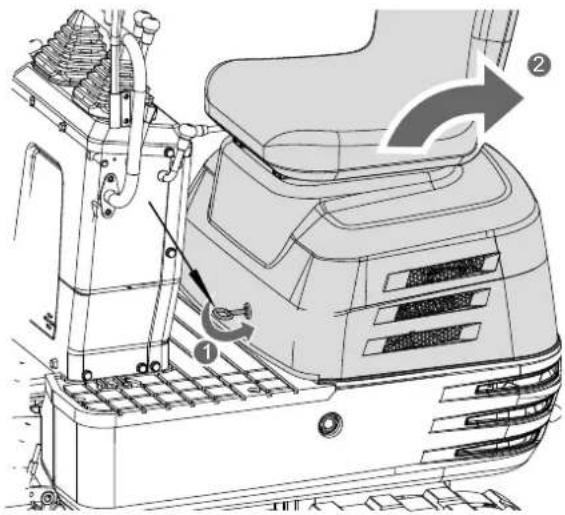

	Halten Sie den Hebel nach rechts, um den Sitz zu entsperren. Nehmen Sie dann die Einstellungen vor.

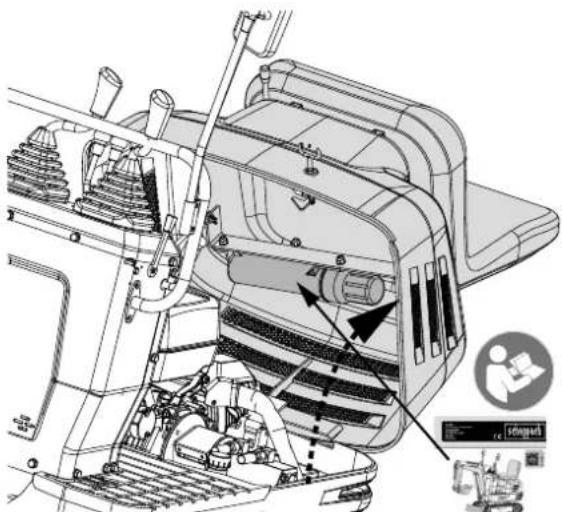

	Handbuchaufbewahrung
	Das Produkt entspricht den geltenden europäischen Richtlinien.

Inhaltsverzeichnis:

1. Einleitung.... 11
2. Produktbeschreibung (Abb. 1 + 2).... 11
3. Lieferumfang 11
4. Bestimmungsgemäße Verwendung 12
5. Allgemeine Sicherheitshinweise.... 12
6. Restrisiken.... 14
7. Technische Daten....14
8. Auspacken.... 16
9. Montage 17
10. Vor Inbetriebnahme.... 18
11. Inbetriebnahme 19
12. Betrieb 22
13. Wichtige Hinweise zum Betrieb des Baggers 30
14. Nach Inbetriebnahme 30
15. Reinigung 31
16. Transport 31
17. Lagerung 34
18. Wartung....35
19. Reparatur & Ersatzteilbestellung....50
20. Entsorgung und Wiederverwertung....51
21. Störungsabhilfe 52
22. Konformitätserklärung 127

Seite:

1. Einleitung

Hersteller:

Scheppach GmbH

wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit Ihrem neuen Produkt.

Hinweis:

Der Hersteller dieses Produkts haftet nach dem geltenden Produkthaftungsgesetz nicht für Schäden, die an diesem Produkt oder durch dieses Produkt entstehen bei:

• unsachgemäßer Behandlung
• Nichtbeachtung der Bedienungsanleitung
• Reparaturen durch Dritte, nicht autorisierte Fachkräfte
• Einbau und Austausch von nicht originalen Ersatzteilen
• nicht bestimmungsgemäßer Verwendung
• Ausfällen der elektrischen Anlage bei Nichtbeachtung der elektrischen Vorschriften und VDE-Bestimmungen 0100, DIN 57113 / VDE 0113

Beachten Sie:

Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanleitung durch.

Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Produkt kennenzulernen und dessen bestimmungsgemäße Einsatzmöglichkeiten zu nutzen.

Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Produkt sicher, fachgerecht und wirtschaftlich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Produkts erhöhen.

Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Betrieb des Produkts geltenden Vorschriften Ihres Landes beachten.

Bewahren Sie die Bedienungsanleitung, in einer Plastikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Produkt auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet werden.

An dem Produkt dürfen nur Personen arbeiten, die im Gebrauch des Produkts unterwiesen und über die damit verbundenen Gefahren unterrichtet sind.

Das geforderte Mindestalter ist einzuhalten.

Neben den in dieser Bedienungsanleitung enthaltenen Sicherheitshinweisen und den besonderen Vorschriften Ihres Landes sind die für den Betrieb von baugleichen Produkten allgemein anerkannten technischen Regeln zu beachten.

Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

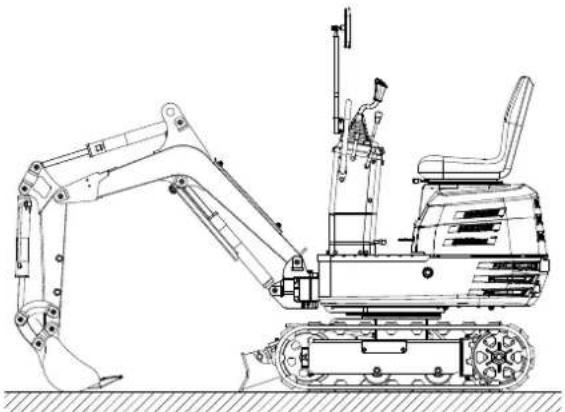

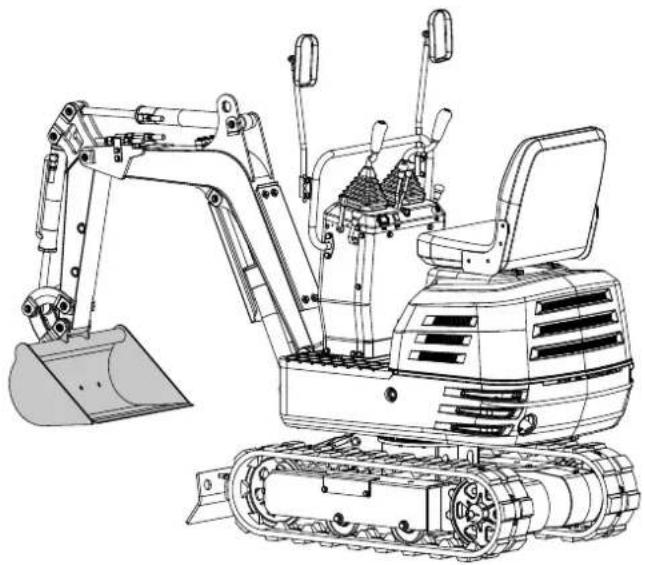

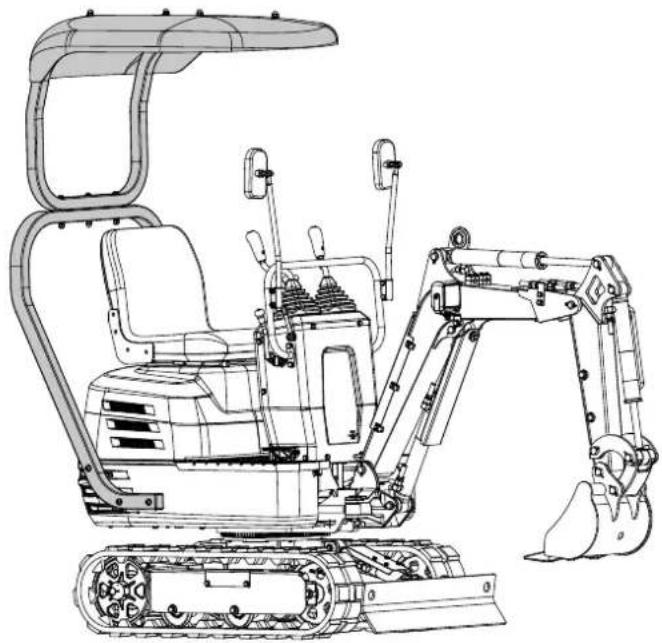

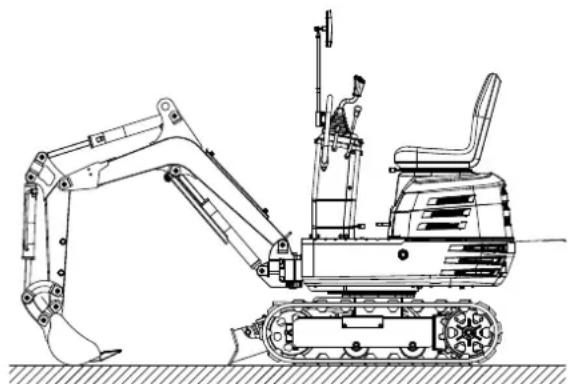

2. Produktbeschreibung (Abb. 1 + 2)

1. Rückspiegel
2. Bedienersitz
3. Armzylinder
4. Ausleger
5. Arm
6. Schaufelzylinder
7. Schaufel
8. Schaufelgelenk
9. Auslegerzylinder
10. Schwenkhalterung
11. Planierschildzylinder
12. Planierschild
13. Antriebsritzel
14. Vordere Leerlaufrolle
15. Zündschloss

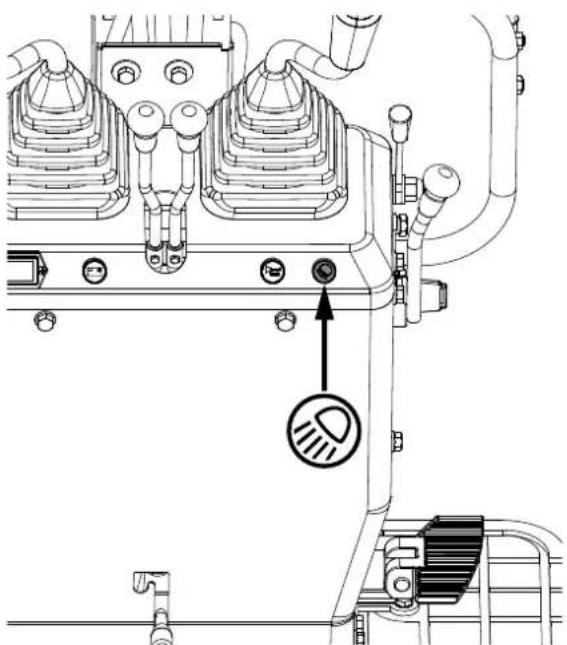

16. Arbeitsleuchtenschalter
17. Hupenschalter
18. Betriebsanzeige

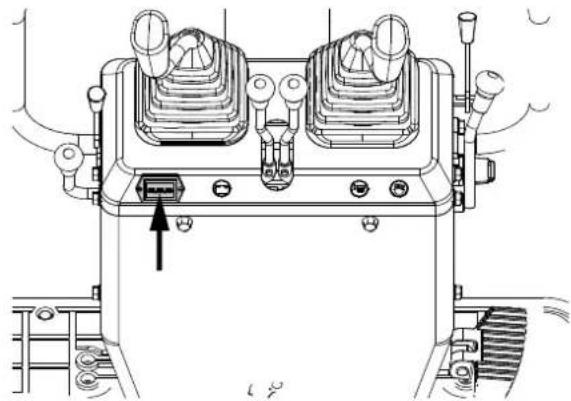

19. Stundenzähler
20. Bedienhebel für Planierschild
21. Bedienhebel für Anbauteile (rechts)
22. Fahrhebel (rechts)
23. Fahrhebel (links)
24. Bedienhebel für Anbauteile (links)
25. Kaltstarter Benzinmotor
26. Gashebel
27. Ausleger-Schwenkpedal

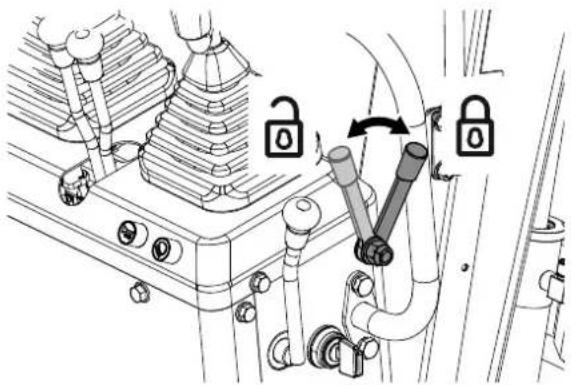

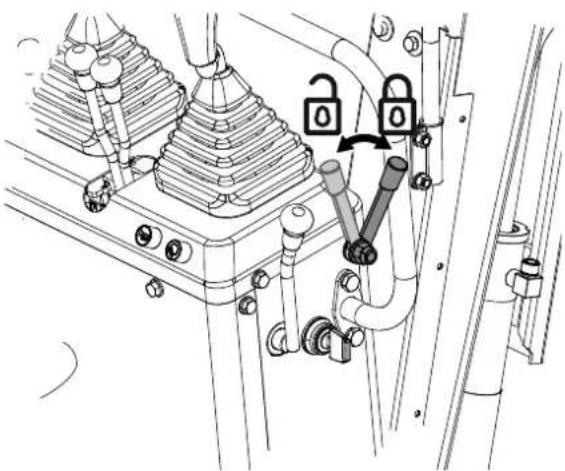

28. Sicherungshebel

3. Lieferumfang

Der Minibagger wird teilweise montiert geliefert und in einem sorgfältig gepackten Behälter versandt. Nachdem Sie alle Teile aus der Verpackung genommen haben, sollte Folgendes vorhanden sein:

Pos. Anzahl Bezeichnung

1x Hauptkorpus

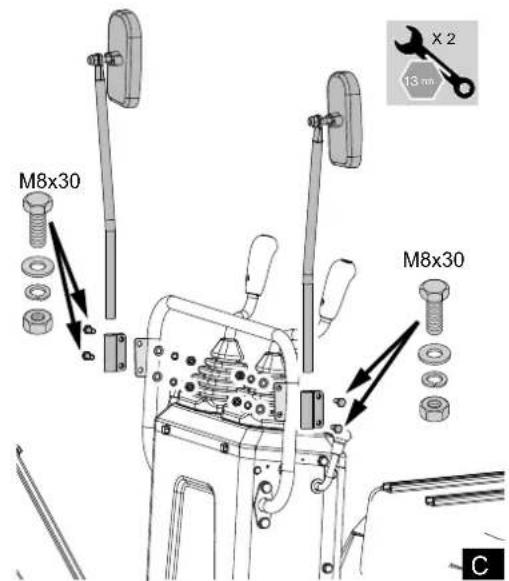

1 2x Rückspiegel

2 1x Bedienersitz

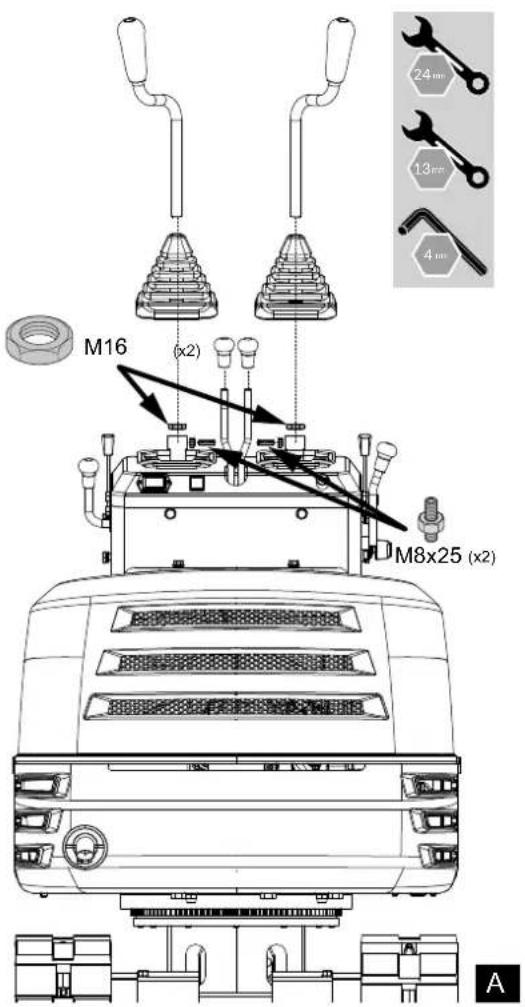

21/24 2x Bedienhebel für die An-bauteile (rechts/links)

22/23 2x Fahrhebelknäufe

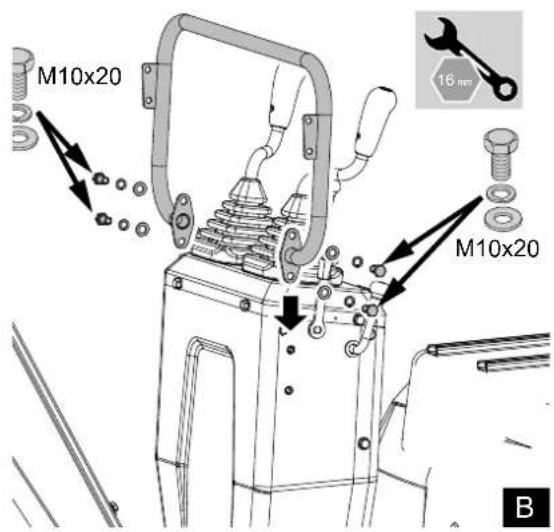

1x Griffstange

1x Zündkerzenschlüssel

1x Bedienungsanleitung

4. Bestimmungsgemäße Verwendung

Der Mini-Bagger ist zur Durchführung von Erdarbeiten und zur Nivellierung des Bodens nach Abschluss von Bauarbeiten innerhalb der angeführten technischen Grenzen geeignet.

Das Produkt darf nur nach seiner Bestimmung verwendet werden. Jede weitere darüberhinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, sowie die Montageanleitung und Betriebshinweise in der Bedienungsanleitung.

Personen, die das Produkt verwenden und warten, müssen mit diesem vertraut und über mögliche Gefahren unterrichtet sein.

Veränderungen an dem Produkt schließen eine Haftung des Herstellers und daraus entstehende Schäden gänzlich aus.

Das Produkt darf nur mit Originalteilen und Originalzubehör des Herstellers betrieben werden.

Die Sicherheits-, Arbeits- und Wartungsvorschriften des Herstellers sowie die in den Technischen Daten angegebenen Abmessungen müssen eingehalten werden.

Bitte beachten Sie, dass unsere Produkte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Produkt in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

5. Allgemeine Sicherheitshinweise

⚠️ WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Produkt versehen ist.

Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

⚠️ Achtung!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern.

Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

⚠ GEFAHR

Bei Nichtbeachtung dieser Anweisung besteht höchste Lebensgefahr bzw. die Gefahr lebensgefährlicher Verletzungen.

⚠️ WARNING

Bei Nichtbeachtung dieser Anweisung besteht Lebensgefahr bzw. die Gefahr schwerer Verletzungen.

VORSICHT

Bei Nichtbeachtung dieser Anweisung besteht leichte bis mittlere Verletzungsgefahr.

HINWEIS!

Bei Nichtbeachtung dieser Anweisung besteht die Gefahr einer Beschädigung des Motors oder anderen Sachwerten.

• Lernen Sie Ihre Maschine kennen.
- Lesen Sie die Bedienungsanleitung aufmerksam durch und versichern Sie sich, dass Sie deren Inhalt sowie alle an der Maschine angebrachten Etiketten verstehen.
- Machen Sie sich mit dem Anwendungsbereich sowie Einschränkungen der Maschine sowie mit besonderen Gefahrenquellen vertraut.
- Stellen Sie sicher, dass Sie alle Bedienelemente und deren Funktion genau kennen.
- Stellen Sie sicher, dass Sie wissen, wie die Maschine angehalten wird und die Bedienelemente schnell deaktiviert werden.
- Versuchen Sie nicht die Maschine anzuwenden, ohne die genaue Funktionsweise und Wartungsanforderungen des Motors zu kennen und zu wissen, wie Unfälle mit Personen- und/oder Sachschäden zu vermeiden sind.
- Halten Sie andere Personen, insbesondere Kinder, von Ihrem Arbeitsbereich fern.

Arbeitsbereich

- Starten oder bedienen Sie die Maschine nie in geschlossenen Räumen. Die Abgase sind gefährlich, da sie das geruchslose und tödliche Gas Kohlenmonoxid enthalten. Verwenden Sie die Maschine nur in gut gelüfteten Außenbereichen.

- Verwenden Sie die Maschine nie bei mangelnder Sicht oder Lichtverhältnissen.

Personensicherheit

• Verwenden Sie die Maschine nicht, wenn Sie Drogen, Alkohol oder Medikamente zu sich genommen haben, die Ihre Fähigkeit die Maschine korrekt zu bedienen beeinflussen.
• Tragen Sie angemessene Kleidung. Tragen Sie lange Hosen, Stiefel und Handschuhe.
• Tragen Sie keine lose Kleidung, kurze Hosen oder Schmuck jeglicher Art. Tragen Sie langes Haar zurückgebunden, sodass es nicht länger als schulterlang ist. Halten Sie Ihre Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Lose Kleidung, Schmuck oder langes Haar kann sich in beweglichen Teilen verfangen. Überprüfen Sie Ihre Maschine vor dem Start.
• Belassen Sie Schutzblenden an ihrem Ort und funktionstüchtig.
• Stellen Sie sicher, dass alle Muttern, Schrauben etc. sicher angezogen sind.
• Verwenden Sie die Maschine niemals, wenn Sie reparaturbedürftig oder in schlechter mechanischer Verfassung ist. Tauschen Sie beschädigte, fehlende oder kaputte Teile vor der Bedienung aus.
• Überprüfen Sie die Maschine auf Benzinleckagen.
• Halten Sie sie funktionstüchtig. Verwenden Sie die Maschine nicht, wenn der Motor nicht am entsprechenden Schalter ein- und ausgeschaltet werden kann.
• Eine mit Benzin angetriebene Maschine, die nicht über den Motorenschalter gesteuert werden kann, ist gefährlich und muss ausgetauscht werden.
• Gewöhnen Sie sich vor dem Start der Maschine an zu überprüfen, dass Schraubendreher und Schlüssel vom Bereich um die Maschine entfernt sind. Ein Schraubendreher oder Schlüssel, der sich noch an einem rotierenden Maschinenteil befindet, kann zu Personenschaden führen.
• Seien Sie aufmerksam, achten Sie auf Ihre Handlungen, und verwenden Sie Ihren gesunden Menschenverstand, wenn Sie mit der Maschine arbeiten. Übernehmen Sie sich nicht.
• Verwenden Sie die Maschine nicht, wenn Sie barfuß sind oder Sandalen oder ähnliche leichte Schuhe tragen. Tragen Sie Arbeitsschutzschuhe, die Ihre Füße schützen und Ihre Standfestigkeit auf rutschigen Oberflächen verbessern.
• Sorgen Sie jederzeit für gute Standfestigkeit und Gleichgewicht. So können Sie die Maschine in unerwarteten Situationen besser kontrollieren.
• Vermeiden Sie ein ungewolltes Starten. Stellen Sie sicher, dass der Motorenschalter ausgeschaltet ist, bevor Sie die Maschine transportieren oder Wartungsarbeiten an der Maschine durchführen. Transport oder Wartungsarbeiten an der Maschine können zu Unfällen führen, wenn der Schalter an ist.

Sicherheit im Umgang mit Benzin

• Benzin ist sehr leicht entflammbar, und seine Gase können explodieren, wenn sie sich entzünden.
• Ergreifen Sie Sicherheitsmaßnahmen beim Umgang mit Benzin, um das Risiko einer schweren Verletzung zu verringern.
• Verwenden Sie einen geeigneten Benzinkanister, wenn Sie den Tank befüllen oder ablassen.
• Führen Sie diese Arbeiten in sauberen, gut gelüfteten Außenbereichen durch.
• Rauchen Sie nicht. Lassen Sie keine Funken, offene Flammen oder andere Feuerquellen in die Nähe gelangen, wenn Sie Benzin auffüllen oder mit der Maschine arbeiten.
• Füllen Sie den Tank niemals in Innenbereichen auf. Halten Sie geerdete, elektrisch leitfähige Gegenstände, wie Werkzeuge, fern von freistehenden Elektrik-teilen und Leitungen, um Funken- oder Lichtbogenbildung zu vermeiden. Dadurch könnten Benzingase entzündet werden.
• Halten Sie den Motor immer an und lassen ihn abkühlen, bevor Sie den Benzintank befüllen. Entfernen Sie den Tankdeckel und befüllen Sie den Tank niemals, wenn der Motor läuft, oder wenn der Motor heiß ist.
• Verwenden Sie die Maschine nicht, wenn Sie von Leckagen im Benzinsystem wissen. Lösen Sie den Tankdeckel langsam, um möglichen Druck im Tank abzulassen. Überfüllen Sie den Tank niemals (Benzin sollte sich nie über der gekennzeichneten Höchstfüllgrenze befinden). Schließen Sie den Benzintank wieder sicher mit dem Tankdeckel und wischen Sie verschüttetes Benzin auf.
• Verwenden Sie die Maschine nie, wenn der Tankdeckel nicht sicher zugeschraubt ist. Vermeiden Sie Zündquellen in der Nähe von verschüttetem Benzin. Wenn Benzin verschüttet wurde, versuchen Sie nicht die Maschine zu starten. Entfernen Sie die Maschine vom Bereich der Verschüttung und verhindern Sie die Bildung von Zündquellen, bis sich die Benzingase verflüchtigt haben.
• Bewahren Sie Benzin in speziell für diesen Zweckhergestellten Kanistern auf.
• Lagern Sie Benzin an einem kühlen, gut durchlüfteten Bereich fern von Funken und offenen Flammen oder anderen Zündquellen auf. Bewahren Sie Benzin oder die Maschine mit befülltem Tank niemals in einem Gebäude auf, in dem Benzingase an Funken, offene Flammen oder andere Zündquellen wie Wassererhitzer, Öfen, Kleidungstrockner o. Ä. gelangen können.
• Lassen Sie den Motor abkühlen, bevor Sie die Maschine in einem geschlossenen Bereich aufbewahren.

Verwendung und Pflege der Maschine

- Heben Sie die Maschine niemals an oder tragen Sie sie, wenn der Motor läuft.

• Gehen Sie nicht gewaltsam mit der Maschine um.
• Verwenden Sie die richtige Maschine für Ihren Anwendungsbereich. Die richtige Maschine wird die Arbeiten, für die sie konstruiert wurde, besser und sicherer ausführen.
• Verändern Sie die Drehzahlreglereinstellung des Motors nicht, oder überdrehen Sie ihn nicht. Der Drehzahlregler kontrolliert die Höchstgeschwindigkeit des Motors bei maximaler Sicherheit.
• Halten Sie Hände oder Füße nicht in die Nähe von rotierenden Teilen.
• Vermeiden Sie Kontakt mit heißem Benzin, Öl, Abgasen und heißen Oberflächen. Berühren Sie den Motor oder Auspuffdämpfer nicht. Diese Teile werden während der Benutzung besonders heiß. Sie sind auch eine kurze Zeit nach dem Ausschalten der Maschine noch heiß.
• Lassen Sie den Motor vor der Durchführung von Wartungsarbeiten oder Einstellung abkühlen.
• Sollte die Maschine beginnen, ungewöhnliche Geräusche oder Vibrationen abzugeben, schalten Sie den Motor sofort ab, trennen Sie das Zündkerzenkabel, und suchen Sie nach der Ursache. Ungewöhnliche Geräusche oder Vibrationen sind gewöhnlich ein Zeichen von Fehlern.
• Verwenden Sie nur vom Hersteller zugelassene Anbau- und Zubehörteile. Bei Nichtbefolgen können Verletzungen die Folge sein.
• Warten Sie die Maschine. Überprüfen Sie sie auf Fehlausrichtungen oder Blockierung von beweglichen Teilen, Schäden an Teilen und andere Zustände, die die Funktion der Maschine beeinträchtigen können. Lassen Sie die Maschine vor jeglicher Weiterverwendung reparieren, wenn Sie Schäden feststellen. Viele Unfälle sind Ergebnis einer schlecht gewarteten Ausrüstung.
• Halten Sie Motor und Auspuffdämpfer frei von Gras, Blättern, übermäßigem Schmiermittel oder Kohlenstoffablagerungen, um das Risiko eines Brandes zu verringern.
• Begießen oder bespritzen Sie die Maschine niemals mit Wasser oder einer anderen Flüssigkeit.
• Halten Sie die Handgriffe trocken, sauber und frei von Kleinteilen.
• Reinigen Sie die Maschine nach jedem Gebrauch.
• Befolgen Sie die gültigen Abfallentsorgungsrichtlinien für Benzin, Öl etc., um die Umwelt zu schützen.
• Bewahren Sie die abgeschaltete Maschine außerhalb der Reichweite von Kindern auf, und lassen Sie Personen, die mit der Maschine oder dieser Anleitung nicht vertraut sind, die Maschine nicht verwenden. Die Maschine ist in den Händen von ungeschulten Benutzern gefährlich.

Service

- Schalten Sie vor Reinigungen, Reparaturen, Inspektionen oder Einstellarbeiten den Motor ab und stellen Sie sicher, dass alle beweglichen Teile stillstehen.

• Stellen Sie immer sicher, dass der Gashebel auf Position „aus“ ist. Trennen Sie das Zündkerzenkabel, und halten Sie es von der Zündkerze fern, um einen ungewollten Start zu vermeiden.
• Lassen Sie Ihre Maschine von qualifizierten Mitarbeitern warten. Verwenden Sie nur Originalersatzteile. Dadurch wird sichergestellt, dass die Maschine sicher bleibt.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

6. Restrisiken

Das Produkt ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können beim Arbeiten einzelne Restrisiken auftreten.

• Gefährdung der Gesundheit durch Strom bei Verwendung nicht ordnungsgemäßer Elektro-Anschlussleitungen.
• Des Weiteren können trotz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.
• Restrisiken können minimiert werden, wenn die „Sicherheitshinweise“ und die „Bestimmungsgemäße Verwendung“, sowie die Bedienungsanleitung insgesamt beachtet werden.
• Vermeiden Sie zufällige Inbetriebsetzungen des Produkts: beim Einführen des Steckers in die Steckdose darf die Betriebstaste nicht gedrückt werden. Verwenden Sie das Einsatzwerkzeug, das in dieser Bedienungsanleitung empfohlen wird. So erreichen Sie, dass Ihr Produkt optimale Leistungen erbringt.
• Halten Sie Ihre Hände vom Arbeitsbereich fern, wenn das Produkt in Betrieb ist.

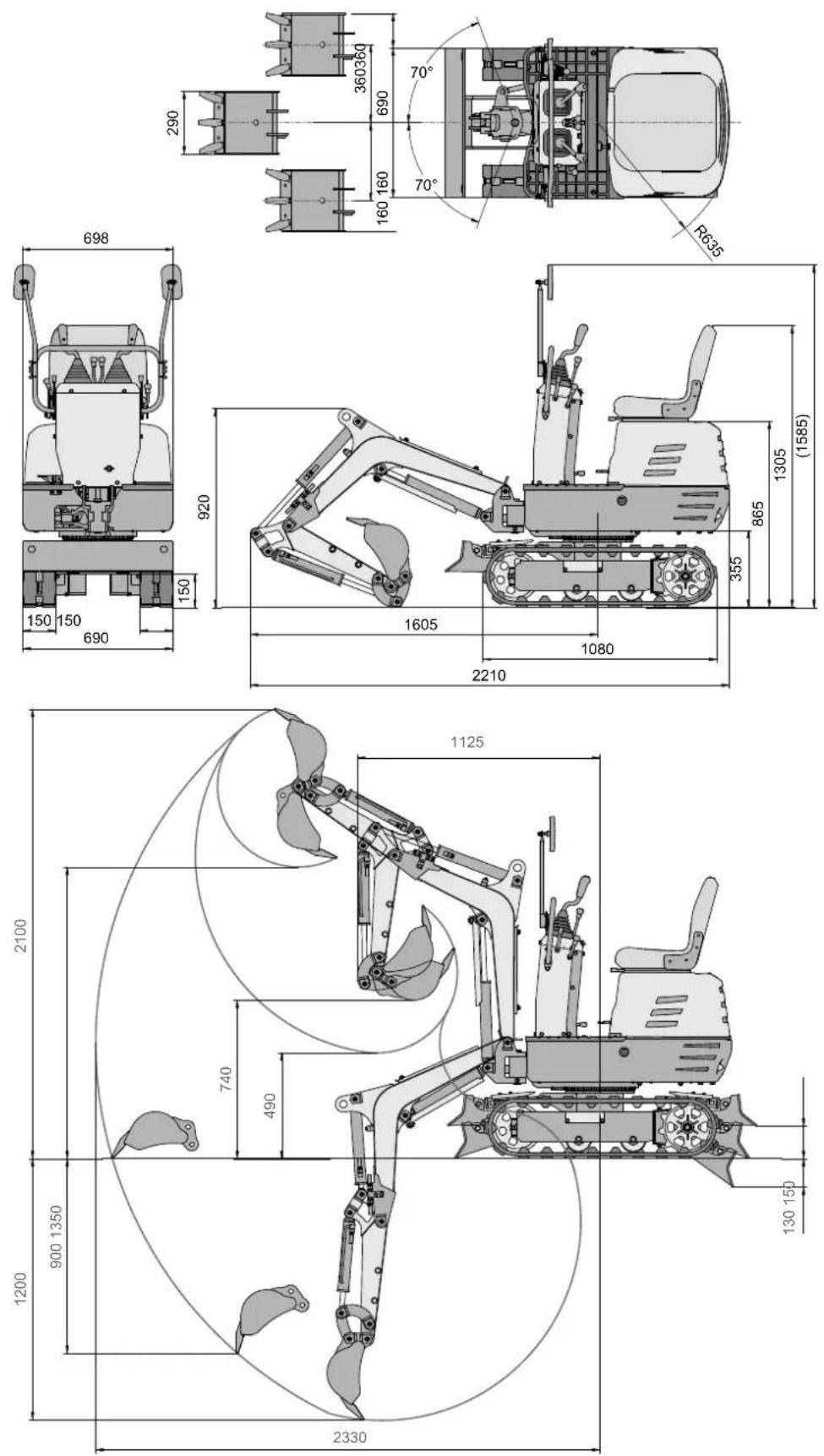

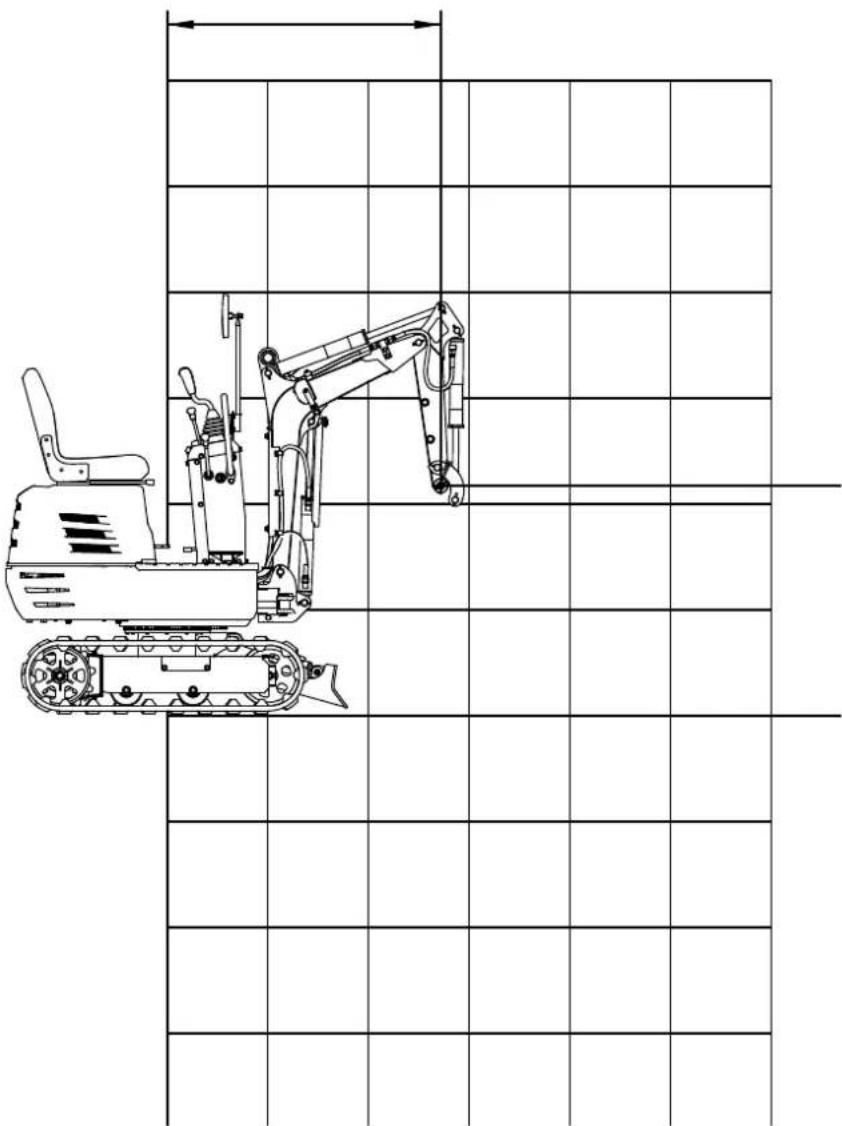

7. Technische Daten

Motor / Antrieb 4-Takt-Motor

Motorleistung 6,3 kW/8,5 PS
Kraftstoff Normalbenzin/		Bleifrei max.10% Bioethanol
Tankkapazität 6 l

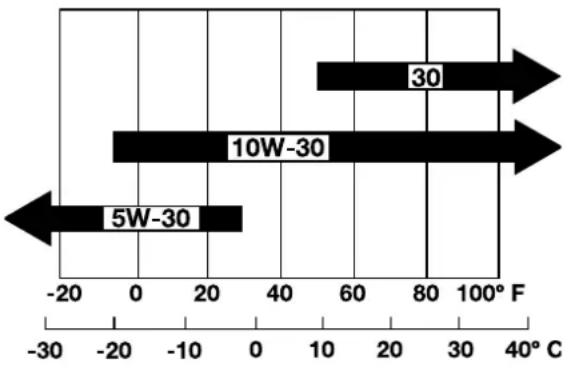

empfohlenes Motoröl 10W30
Motoröltankkapazität 1,1 l

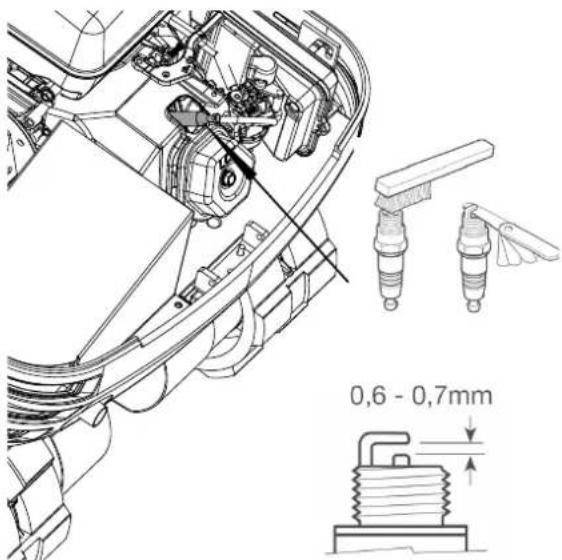

Zündkerze F6TC, F6RTC
Betriebsgewicht		637 kg
Standardschaufel	Fassungs-vermögen	0,011 m^3
	Breite	290 mm
Grabkraft (Arm) 4,2 kN (485 kg)
Grabkraft (Schaufel) 8,8 kN (815 kg)
Starter Elektrostarter
Schwenkgeschwindigkeit	9,3 U/min

Fahrgeschwindigkeit 1,7 km/h

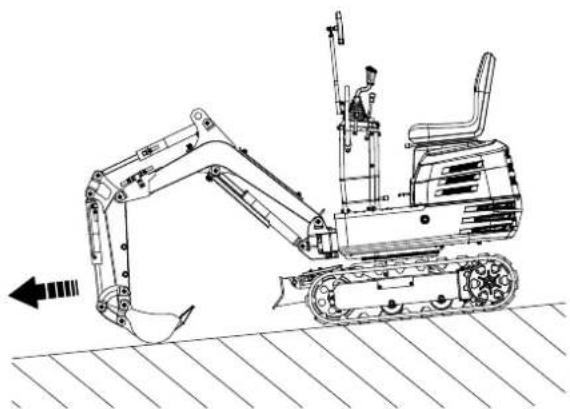

Steigfähigkeit 15°
Bodenkontaktdruck		26,5 kPa
Auslegerschwenkbereich	Links	70°
	Rechts	70°

Raupenglieder Gummiraupen

Pumpleistung 8,3x2 L/min

Hydrauliktank 12 l

Parkbremse Hydrauliksperre

Technische Änderungen vorbehalten!

Geräusch und Vibration

⚠️ Warnung: Lärm kann gravierende Auswirkungen auf Ihre Gesundheit haben. Übersteigt der Maschinenlärm 85 dB, tragen Sie bitte einen geeigneten Gehörschutz.

Geräuschkennwerte

Schallleistungspegel L_WA	93,0 dB
Schalldruckpegel L_pA	82,5 dB
Unsicherheit K_wa/pA	4,0 dB

Vibrationskennwerte

Arm	Vibration a_h	2,17 m/s ^2
	Unsicherheit K_h	0,5 m/s ^2
Karosserie	Vibration a_h	7,65 m/s ^2
	Unsicherheit K_h	0,5 m/s ^2

8. Auspacken

• Öffnen Sie die Verpackung und nehmen Sie das Produkt vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Entfernen Sie die M8-Befestigungsschrauben des Eisenrahmens und nehmen Sie den Eisenrahmen ab. Lösen Sie die M12-Befestigungsschrauben, um die Schaufel zu lösen und entfernen Sie die Befestigungsgurte der Maschine. Heben Sie die Maschine herunter.
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Produkt und die Zubehörteile auf Transportschäden. Bei Beanstandungen muss sofort der Zubringer verständigt werden. Spätere Reklamationen werden nicht anerkannt.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.
• Machen Sie sich vor dem Einsatz anhand der Bedienungsanleitung mit dem Produkt vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und Ersatzteilen nur Originalteile. Ersatzteile erhalten Sie bei Ihrem Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnummern sowie Typ und Baujahr des Produkts an.

⚠️ WARNING!

Produkt und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

Wenn Sie der nachstehenden Montageanleitung fol- gen, haben Sie die Maschine in wenigen Minuten auf- gebaut.

9.1 Montage der Bedienhebel

1. Nehmen Sie die Flachmutter M16 von dem Bedienhebel ab und lösen Sie die Stellschraube M8x25 und die Mutter auf der Seite der Befestigungsoffnung.
2. Lassen Sie den Bedienhebel durch die Gummihülse und die Flachmutter M16 in die Montageöffnung auf dem Schaltkasten gleiten.
3. Drehen Sie ihn in einen für den Betrieb geeigneten Winkel und befestigen Sie die Flachmutter M16, um ihn zu sichern.
4. Befestigen Sie die Stellschraube M8x25 und die Mutter von der Seite. Wiederholen Sie die diese Schritte, um den anderen Hebel zu montieren.
5. Schrauben Sie die Knäufe an die Bedienhebel.

M16 (x2) M8x25 (x2) 24mm 13mm 4mm A

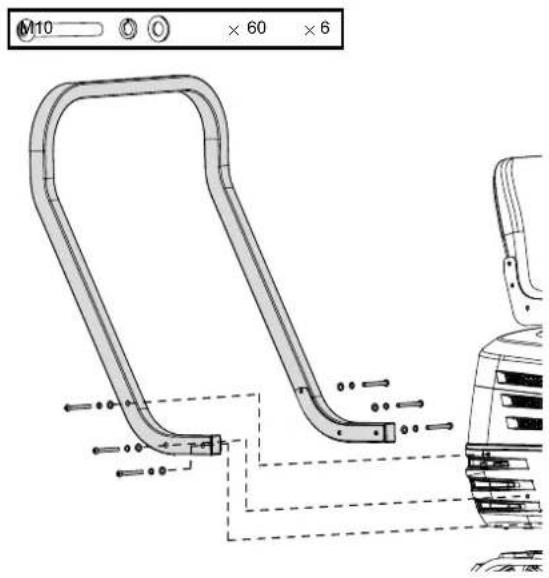

9.2 Aufbau der Griffstangen

1. Schrauben Sie die Schrauben M10x20, Unterlegscheiben und Federscheiben aus dem Schaltkasten heraus.
2. Bringen Sie die Griffstange an den Seiten des Schaltkastens an.
3. Richten Sie die Öffnungen aus und sichern Sie die Verbindung mit den Schrauben und Unterlegscheiben.

M10x20 M10x20 16 mm B

9.3 Montage des Rückspiegels

1. Entfernen Sie die Schrauben M8x30, Unterlegscheiben und Muttern aus den Spiegelanschlüssen.
2. Befestigen Sie den Verbinder an den Halterungen an der Griffstange mit den Schrauben, Unterlegscheiben und Muttern. Stellen Sie sicher, dass die Spiegel wie in Abb. C dargestellt nach hinten zeigen.

M8x30 M8x30 X 2 13 mm C

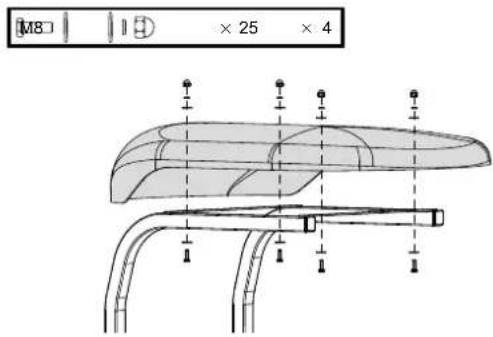

9.4 Montage des Bedienersitzes

1. Öffnen Sie die Motorhaube und montieren Sie den Sitz von vorne nach hinten.

2. Bringen Sie ihn in die geeignete Position, indem Sie ihn nach hinten und vorne bewegen.

Ziehen Sie immer den Akku heraus, bevor Sie Einstellungen am Produkt vornehmen.

10. Vor Inbetriebnahme

1. Machen Sie sich mit dem Bagger vertraut und seien Sie sich seiner Grenzen bewusst. Lesen Sie dieses Bedienerhandbuch sorgfältig durch, bevor Sie den Bagger starten.

2. Beachten Sie die Gefahren-, Warn- und Vorsichtshinweise auf der Maschine.

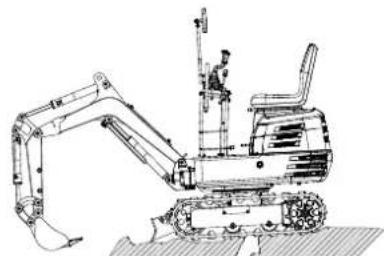

3. Die Raupenbreite beträgt 690 mm. Arbeiten Sie in der richtigen Spur.

4. Bedienen Sie den Bagger nicht unter dem Einfluss von Alkohol, Medikamenten oder anderen Substanzen. Auch Müdigkeit ist gefährlich.

5. Überprüfen Sie die Umgebung sorgfältig, bevor Sie den Bagger verwenden oder Anbauteile montieren.

6. Der Bagger darf nicht in einem kontaminierten Umfeld verwendet werden.

7. Weder der Bagger als Ganzes noch seine inneren Komponenten dürfen in explosionsgefährdeten Umfeldern angewendet werden.

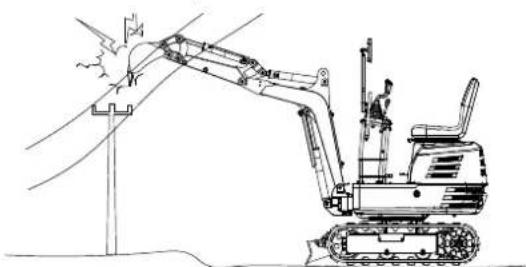

8. Achten Sie bei elektrischen Kabeln auf den Abstand über Kopf.

- Überprüfen Sie auf unterirdische Rohre und Kabel. - Überprüfen Sie auf verborgene Löcher, Hindernisse, weichen Boden und Überhänge.

- Lassen Sie nicht zu, dass sich Personen innerhalb des Arbeitsbereichs des Baggers aufhalten.

1. Erlauben Sie es anderen Personen nicht, diese Maschine zu verwenden, bevor sie sich genau über die Bedienung und die Arbeitsanweisungen informiert haben. Vergewissern Sie sich, dass das Bedienerhandbuch gelesen und verstanden wurde.
2. Tragen Sie keine weiten, gerissenen oder zu großen Kleidungsstücke, wenn Sie mit dem Bagger arbeiten. Kleidung kann sich in rotierenden Teilen oder Steuerelementen verfangen und zu Unfällen oder Verletzungen führen. Tragen Sie je nach Bedarf und entsprechend den gesetzlichen Vorschriften angemessene Sicherheitskleidung, z. B. Schutzhelm, Sicherheitsschuhe, Ohrenschutz, Arbeitshandschuhe usw.
3. Lassen Sie nicht zu, dass Passagiere während des Betriebs auf Teile des Baggersitzes steigen.
4. Überprüfen Sie die mechanischen Teile auf ordnungsgemäße Einstellung und mögliche Abnutzung. Tauschen Sie abgenutzte oder beschädigte Teile sofort aus. Überprüfen Sie Muttern und Schrauben regelmäßig auf festen Sitz. (Details finden Sie unter „Pflege und Wartung“.)
5. Halten Sie Ihren Bagger sauber. Starke Verschmutzungen, Fett, Staub und Gras können in Brand geraten und Unfälle oder Verletzungen zur Folge haben.
6. Verwenden Sie nur zugelassene Anbauteile.
7. Vergewissern Sie sich vor dem Starten des Baggers, dass er mit 10 Benzin betankt ist, geschmiert und geölt sowie anderen Wartungsarbeiten unterzogen wurde.
8. Modifizieren Sie den Bagger nicht, das kann zu unvorhergesehenen Sicherheitsproblemen führen.

10.1 Umgang mit den Sicherheitsvorrichtungen

10.1.1 Sicherung Bedienhebel

⚠ Vorsicht!

Wenn der Bagger nicht in Gebrauch oder unbeaufsichtigt ist, stellen Sie sicher, dass Sie die Schaufel auf dem Boden abstellen und die Bedienhebel arretieren. Das vordere Anbauteil kann herunterfallen, das ist gefährlich. Entfernen Sie auch den Schlüssel.

Die Sicherung des Bedienhebels befindet sich auch an der rechten Seite.

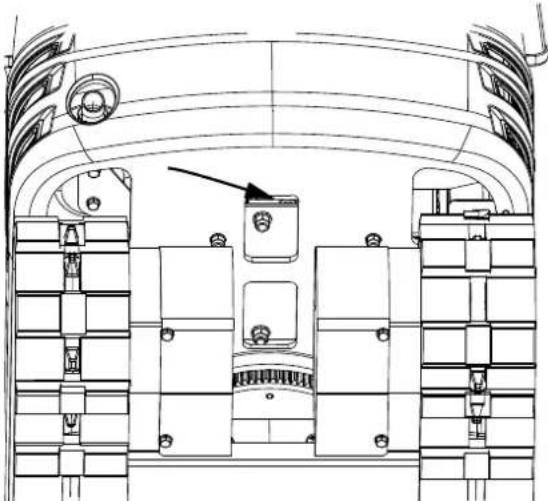

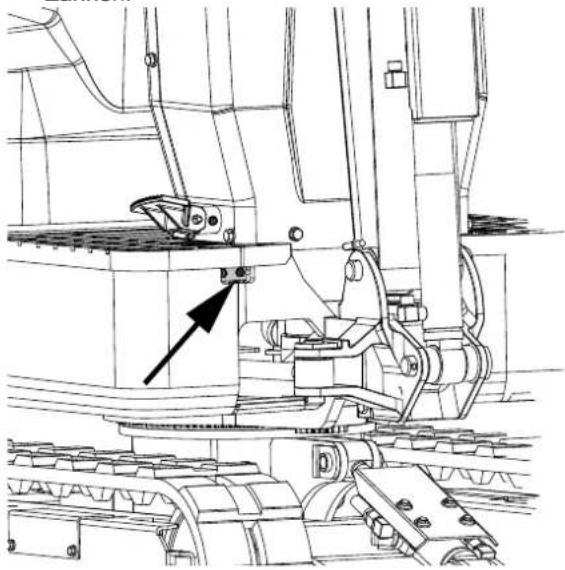

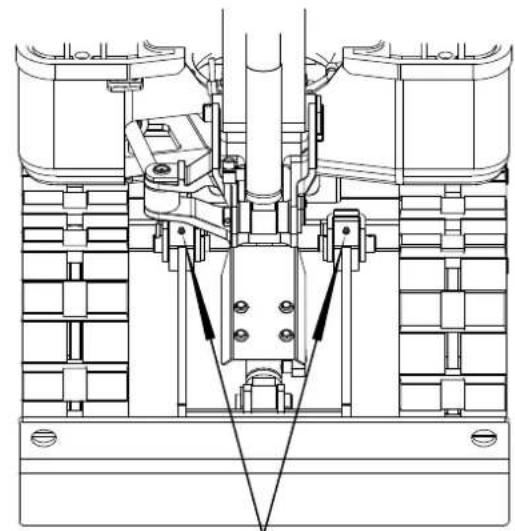

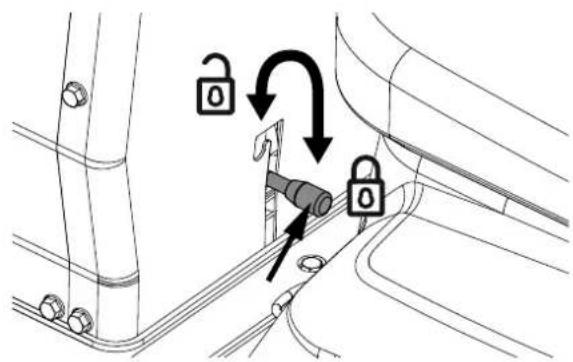

10.1.2 Schwenk-Sicherungsbolzen

Mit diesem Bolzen wird der Schwenkrahmen gesichert. Bringen Sie den Sicherungsbolzen in die Stellung „Verriegelt“ und der Schwenkrahmen arretiert im Raupenrahmen.

Hinweis: Vergewissern Sie sich vor dem Arretieren des Sicherungsbolzens, dass Sie den Schwenkrahmen und den Raupenrahmen parallel zueinander platzieren.

Um Schäden zu vermeiden ist es wichtig, vor dem Starten den Zustand des Baggers zu kontrollieren.

⚠ Vorsicht!

Führen Sie die Wartungsarbeiten am Bagger nur auf ebenem Untergrund bei ausgeschaltetem Motor und Sicherheitsvorrichtungen in der Position „Arretiert“ durch.

10.2.1 Kontrollen

• Gehen Sie um den Bagger herum und prüfen Sie auf sichtbare Schäden und Abnutzung. Überprüfen Sie den Benzinstand.
• Überprüfen Sie den Ölstand.
• Überprüfen Sie den Hydraulikölstand.

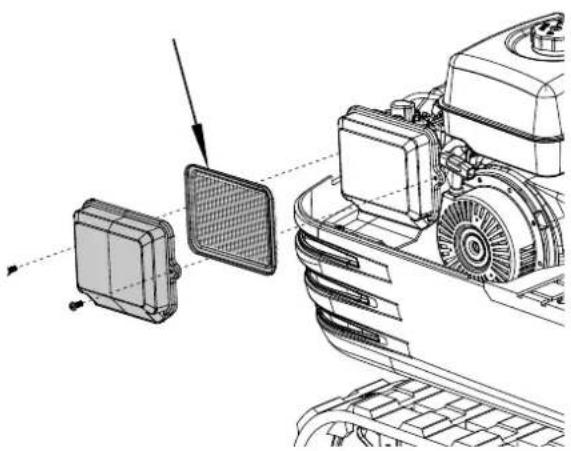

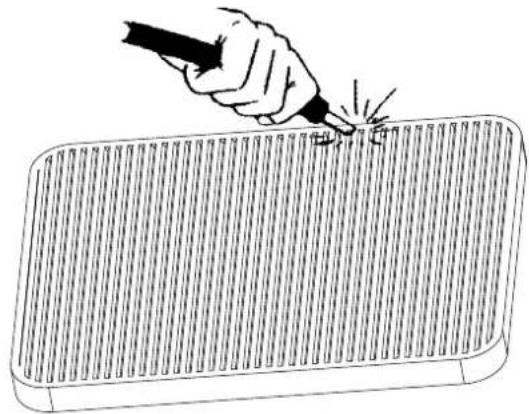

• Überprüfen Sie den Luftfilter auf Verstopfungen.
• Überprüfen Sie den Stundenzähler.
• Überprüfen Sie die Lichtanlage.
• Überprüfen Sie den Zustand der Gefahren-, Warn- und Vorsichtskennzeichnungen. (Siehe „GEFAHREN-, WARN- UND VORSICHTSKENNZEICHNUNGEN“ in „SICHERER BETRIEB“.)

11. Inbetriebnahme

⚠ Achtung!

Vor der Inbetriebnahme das Produkt unbedingt

Komplett montieren!

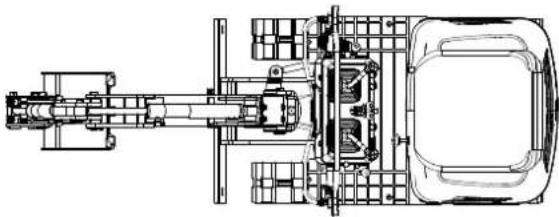

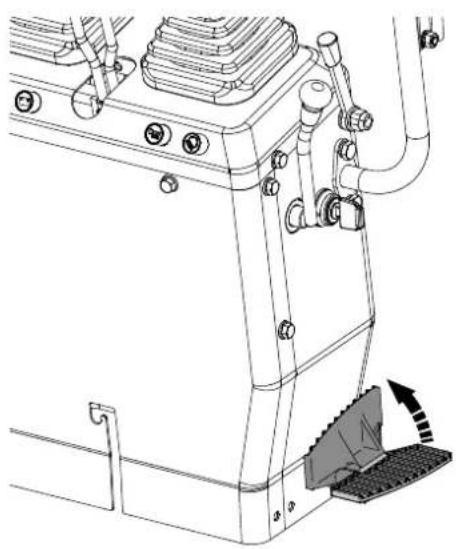

1. Besteigen und verlassen Sie die Maschine auf sichere Weise. Schauen Sie stets in Richtung der Maschine. Benutzen Sie stets die Handläufe und vorhandenen Stufen und halten Sie das Gleichgewicht. Halten Sie sich nicht an den Bedienhebeln und Schaltern fest. Springen Sie nicht von der stehenden oder in Bewegung befindlichen Maschine.
2. Starten und steuern Sie den Bagger nur vom Bedienersitz aus. Der Fahrer darf sich bei laufendem Motor nicht aus seinem Sitz lehnen.
3. Stellen Sie vor dem Anlassen der Maschine sicher, dass sich alle Bedienhebel in der neutralen Stellung befinden.
4. Starten Sie den Motor nicht, indem Sie die Anschlüsse des Anlassers überbrücken. Versuchen Sie nicht, das Zündschloss zu überbrücken, sonst könnte der Motor plötzlich starten und der Bagger sich in Bewegung setzen.
5. Stellen Sie sicher, dass sich das Planierschild vorne befindet. (Das Planierschild muss angehoben sein.) Wenn der Schwenkrahmen um 180° gedreht wurde, d. h. sich das Planierschild aus Sicht des Bedieners hinten befindet, ist die Fahrtrichtung entgegen der Fahrtrichtung der Hebel. (Wenn der Fahrhebel nach vorne bewegt wird, bewegt sich der Bagger aus Sicht des Bedieners rückwärts.)

1. Lassen Sie den Motor nicht in geschlossenen oder schlecht belüfteten Räumen laufen. Kohlenmonoxid ist farblos, geruchlos und tödlich.

2. Belassen Sie alle Sicherheitselemente und Verkleidungen an Ort und Stelle. Tauschen Sie beschädigte oder fehlende Sicherheitsvorrichtungen aus.

3. Vorsichtsmaßnahmen gegen Umstürzen. Halten Sie sich von steilen Abhängen und Böschungen fern, um sicheren Betrieb zu gewährleisten. Schwenken Sie die Schaufel nicht nach unten. Senken Sie das Planierschild beim Graben. Halten Sie die Schaufel so niedrig wie möglich, wenn Sie bergauf fahren. Wenden Sie auf Hängen vorsichtig. Halten Sie den Bagger nicht in der Nähe der Kanten von Gräben und Böschungen, da die Erde aufgrund des Gewichts des Baggers nachgeben könnte.

4. Achten Sie stets darauf, wo sich der Baggerhinbewegt. Halten Sie Ausschau nach Hindernissen.

5. Halten Sie ausreichend Abstand zu Gräben und Uferkanten. Schutz von Kindern! Wenn der Bediener nicht auf die Anwesenheit von Kindern achtet, kann es zu tragischen Unfällen kommen. Kinder fühlen sich generell von Maschinen und deren Aktivitäten angezogen.

6. Gehen Sie niemals davon aus, dass Kinder dort bleiben, wo Sie sie zuletzt gesehen haben.

7. Halten Sie Kinder aus dem Arbeitsbereich fern und lassen Sie sie unter Aufsicht eines verantwortungsvollen Erwachsenen.

8. Seine Sie aufmerksam und schalten Sie Ihre Maschine ab, wenn Kinder den Arbeitsbereich betreten.

9. Transportieren Sie niemals Kinder auf Ihrer Maschine. Es gibt dort keinen sicheren Platz für sie. Sie könnten herunterfallen und überfahren werden oder in die Steuerung Ihrer Maschine eingreifen.

10. Lassen Sie nicht zu, dass Kinder die Maschine bedienen, auch nicht unter der Aufsicht von Erwachsenen.

11. Lassen Sie Kinder nie auf der Maschine oder den Anbauteilen spielen.

12. Seien Sie beim Rückwärtsfahren besonders vorsichtig, schauen Sie nach hinten und unten und stellen Sie sicher, dass der Bereich frei ist, bevor Sie sich in Bewegung setzen.

13. Parken Sie die Maschine möglichst auf festem, flachem und ebenem Untergrund. Senken Sie die Anbauteile auf den Boden, ziehen Sie den Schlüssel aus dem Zündschloss und verkeilen Sie die Raupen.

11.1 Starten des Motors

Starten Sie den Motor wie folgt:

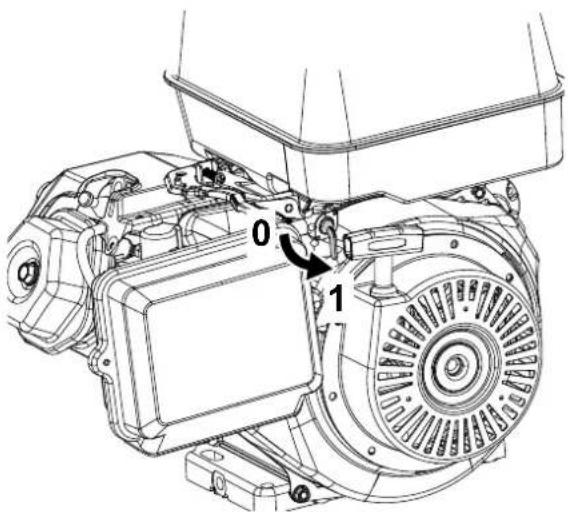

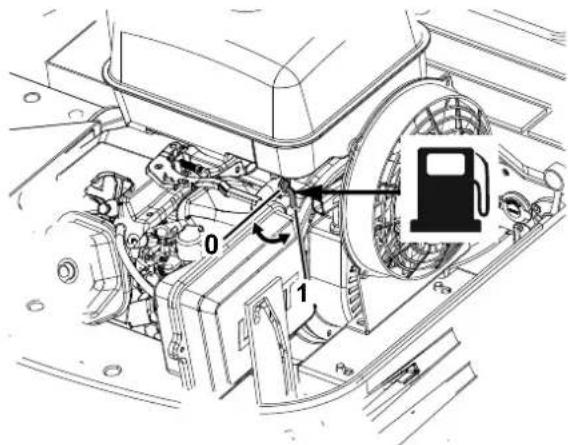

1. Stellen Sie sicher, dass sich der Benzinhahn in der Stellung „Offen“ befindet.

1. Stellen Sie vor dem Anlassen des Motors sicher, dass sich alle Bedienhebel in der neutralen Stellung befinden.

(1) Fahrhebel (links)
(2) Fahrhebel (rechts)
(3) Bedienhebel Anbauteil (links)
(4) Bedienhebel Anbauteil (rechts)
(5) Gashebel
(6) Bedienhebel für Planierschild
(7) Gashebel für Benzinmotor

1. Ziehen Sie den Gashebel bis zum Ende zurück
2. Stecken Sie den Schlüssel in das Zündschloss und bringen Sie ihn in die Stellung „EIN“.

ON OFF START

1. Ziehen Sie vor dem Starten 1/3 des Gasgriffs heraus. Ziehen Sie den Luftreglergriff zurück nach unten und stellen Sie den Startschlüssel fünf Sekunden lang zum Starten auf „EIN“. Wenn der Benzinmotor startet, setzt sich der linke Luftreglergriff zurück. (Beachten Sie, dass der Benzinmotor bei warmem Fahrzeug ohne Ziehen des Luftreglergriffs gestartet werden kann.)
2. Lassen Sie los, wenn der Motor gestartet ist. Der Schlüssel kehrt automatisch wieder in die Position „EIN“ zurück.
3. Überprüfen Sie, ob die Batterieanzeige erloschen ist. Schalten Sie den Motor aus und stellen Sie die Ursache fest, wenn die Batterieanzeige nicht erloschen ist.

Wenn die Batterieanzeige nicht leuchtet, überprüfen Sie zuerst, ob die Sicherung durchgebrannt ist. Wenn die Sicherung gegen eine neue ausgetauscht wurde und normal funktioniert, könnte die Batterie leer sein und muss möglicherweise aufgeladen werden. Wenn die Sicherung nach dem Austauschen immer noch durchbrennt, muss der Schaltkreis von professionellem Wartungspersonal repariert werden.

Stundenzähler

Der Stundenzähler zeigt die Summe der Betriebsstunden des Baggers an.

Ablesen des Zählers

Der Zähler zählt je Betriebsstunde um 1 hoch. Der elektrische Zähler fährt fort, wenn der Motor stoppt und der Schlüssel weiter in der Position „EIN“ steht.

11.2 Kontrollpunkte nach dem Starten des Motors

Überprüfen Sie nach dem Starten des Motors, jedoch vor Beginn der Arbeiten, die folgenden Punkte:

1. Bringen Sie den Gashebel in die Position „NIEDRIG“ und lassen Sie den Motor ca. 5 Minuten lang im Leerlauf drehen. Dadurch wird das Motoröl aufgewärmt und kann in alle Teile des Motors eindringen.

Hinweis: Dieser Betrieb im Leerlauf wird üblicherweise „Aufwärmen“ genannt.

1. Überprüfen Sie nach dem Aufwärmen des Motors wie folgt:

2. Die Warnleuchte „Batterieladung“ geht beim Beschleunigen des Motors aus.
   • Die Farbe der Abgase ist normal und es sind keine abnormalen Geräusche oder Vibrationen zu hören.

3. Aus den Rohren oder Schläuchen tritt keine Flüssigkeit aus.

Halten Sie den Motor sofort an, wenn einer der folgenden Umstände eintritt:

• Die Drehzahl des Motors nimmt plötzlich zu oder ab.
- Plötzliche abnormale Geräusche.
• Die Abgase sind schwarz.

⚠ Achtung

In diesen Fällen muss der Bagger nach den Anweisungen des Händlers geprüft und gewartet werden.

11.3 Starten des Motors bei Kälte

⚠ Achtung

Stellen Sie sicher, dass der Sicherungshebel während des Aufwärmens arretiert ist.

1. Ziehen Sie den Gashebel um 1/3 heraus.
2. Ziehen Sie den Luftreglergriff zurück nach unten und den Startschlüssel fünf Sekunden lang zum Starten auf „EIN“.

Wenn der Benzinmotor startet, setzt sich der linke Luftreglergriff zurück. (Beachten Sie, dass der Benzinmotor bei warmem Fahrzeug ohne Ziehen des Luftreglergriffs gestartet werden kann.)

1. Lassen Sie den Schlüssel los, wenn der Motor gestartet ist. Er kehrt automatisch wieder in die Position „EIN“ zurück.

Hinweis: Lassen Sie den Motor nach dem Anlassen etwa 10 Minuten lang ohne Last aufwärmen. Wenn die Temperatur der Hydraulikflüssigkeit zu niedrig ist, wird die Funktion beeinträchtigt. Verwenden Sie den Bagger erst unter voller Belastung, wenn der Motor ausreichend aufgewärmt ist.

11.4 Ausschalten des Motors

⚠ Warning!

Lassen Sie die Schaufel oder das Planierschild nicht angehoben, da jemand versehentlich die Hebel berühren und schwere Unfälle verursachen könnte. Senken Sie alle Anbauteile auf den Boden, sonst kann es zu Unfällen kommen.

Lassen Sie den Motor zum Abkühlen etwa 5 Minuten lang im Leerlauf drehen.

1. Bringen Sie den Gashebel in die Leerlauf-Position.
2. Senken Sie die Anbauteile mit Hilfe der Hebel vorsichtig auf den Boden.
3. Stellen Sie den Schlüssel zum Anhalten des Motors in die Position „AUS“ und ziehen Sie den Schlüssel ab.

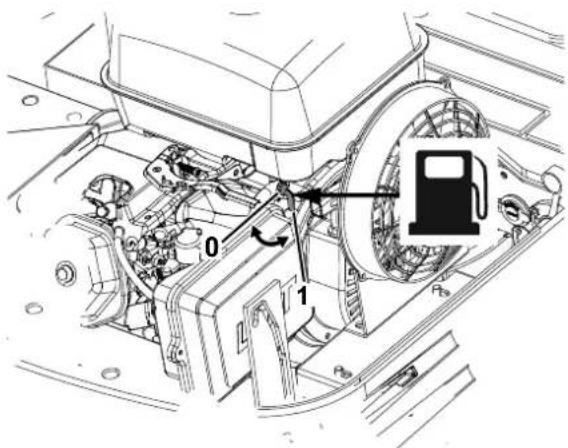

11.5 Schließen des Benzinhahns

⚠ Vorsicht

In einem Notfall oder wenn der Motor im Leerlauf und mit dem Schlüssel in der Position „AUS“ noch läuft, gehen Sie wie folgt vor.

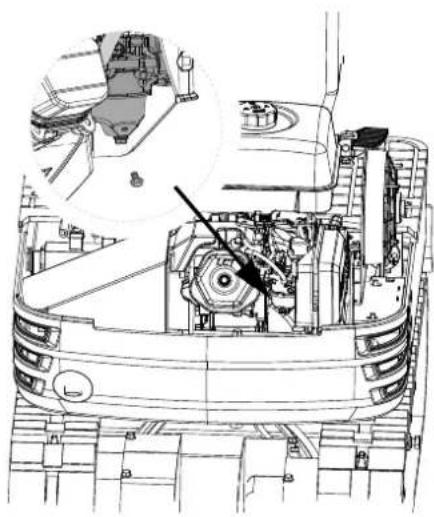

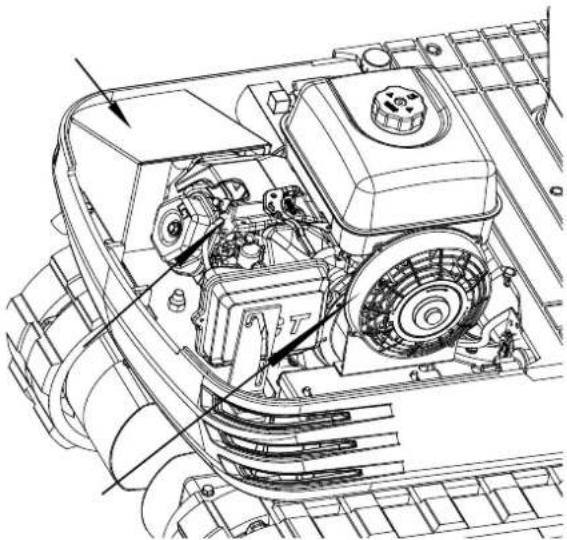

1. Öffnen Sie die Motorhaube, schieben Sie den Ausschalthebel zurück und halten Sie ihn, bis der Motor anhält.

Setzen Sie sich mit Ihrem Händler in Verbindung, wenn der Motor sich nicht mit dem Schlüssel ausschalten lässt.

12. Betrieb

12.1 Kontrollieren der Steuerelemente während des Betriebes

Schalten Sie den Motor in den folgenden Fällen sofort aus:

Achten Sie nach dem Starten des Motors, jedoch vor Beginn der Arbeiten, auf die folgenden Punkte:

• Die Drehzahl des Motors nimmt plötzlich zu oder ab.
- Plötzliche abnormale Geräuschentwicklung.
• Die Abgase werden plötzlich sehr dunkel.

Beobachten Sie die folgenden Steuerelemente während des Betriebs, um die normale Funktion zu gewährleisten.

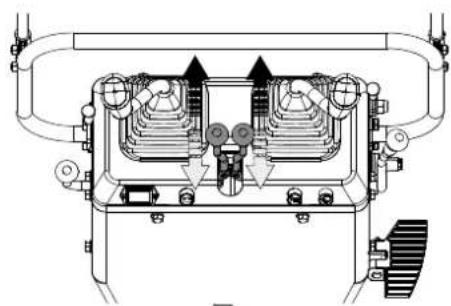

⚠️ Warnung!

Schieben Sie die rechten Griffstange nach vorne, wenn der Motor plötzlich anhält, damit die Schaufel nach unten fällt und es nicht zu Fehlfunktionen kommt, die zu Unfällen aufgrund des Herunterfallens der Schaufel führen können.

12.2 Einfahren des neuen Baggers

Die Lebensdauer des neuen Baggers wird von Betrieb und Wartung beeinflusst. Ihr neuer Bagger wurde sorgfältig geprüft und getestet, bevor er das Werk verlassen hat. Trotzdem müssen alle beweglichen Komponenten in den ersten 50 Stunden eingefahren werden. Arbeiten Sie in dieser Zeit nicht bei voller Drehzahl und Belastung. Es ist überaus wichtig, den Bagger richtig einzufahren, um seine volle Leistung und Lebensdauer zu erreichen. In der Einfahrphase sollten die folgenden Punkte in jedem Fall beachtet werden. Arbeiten Sie in den ersten 50 Arbeitsstunden nicht bei voller Drehzahl oder voller Last.

• Lassen Sie den Motor in der Kälte ausreichend aufwärmen.
• Erhöhen Sie die Motordrehzahl nicht mehr als nötig.

Ölwechsel in der Einfahrphase.

In der Einfahrphase des Baggers spielt das Schmieröl eine besonders wichtige Rolle.

Die verschiedenen beweglichen Teile sind noch nicht eingefahren, so dass sich viele feine Metallpartikel entwickeln, die Schäden verursachen oder die Lebensdauer vieler Komponenten verkürzen können. Achten Sie auf die Abstände zwischen den Ölwechseln und führen Sie diese eher früher als später durch. Siehe „Pflege und Wartung“ für mehr Details zu den Ölwechsel-Intervallen.

12.3 Starten

⚠ Vorsicht

Der Bagger darf nur von Personen verwendet werden, die mit seiner Bedienung vertraut sind. Lassen Sie nicht zu, dass andere Personen außer dem Bediener mit dem Bagger arbeiten.

12.3.1 Einstellen des Bedienersitzes

⚠ Vorsicht

Stellen Sie vor dem Einstellen des Fahrersitzes sicher, dass niemand die Hände auf die Motorhaube hinter dem Sitz legt.

Stellen Sie nach dem Einstellen des Sitzes sicher, dass die Sitzeinstellung eingerastet ist.

1. Nach vorne und hinten stellen: Stellen Sie den Sitz nach vorne und hinten, während Sie den Einstellhebel festhalten.
2. Bringen Sie den Arretierhebel in die Stellung „Entsichern“.
3. Bringen Sie den Arretierhebel in die Stellung „Entsichern“ und heben Sie die untere Seite der Schaufel um 20 cm bis 40 cm vom Boden ab.

12.3.2 Arbeitsleuchtenschalter

Wenn der Schlüssel sich in der Position „EIN“ befindet, werden die Leuchten durch Antippen des Schalters eingeschaltet.

Die Helligkeit in der Umgebung der Maschine muss über 500 Lux liegen.

12.3.3 Nachtbetrieb

⚠ Vorsicht

In der Dunkelheit ist die Sicht eingeschränkt, so dass die Arbeitsbeleuchtung alleine nicht ausreicht. Bereiten Sie zusätzliche Beleuchtung vor und beachten Sie die Sicherheitsvorschriften sowie besonderen Verordnungen für das Arbeiten in der Nacht.

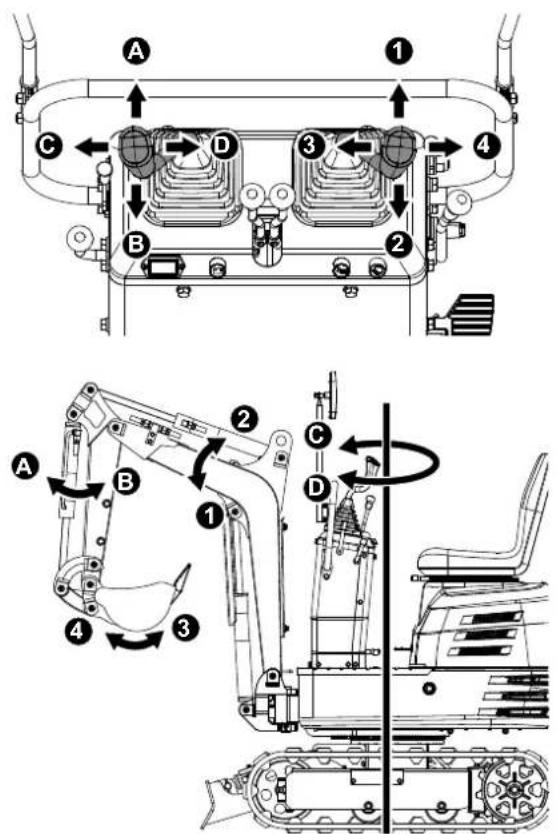

12.3.4 Fahrhebel

Position des Hebels Bewegung
Bedienhebel Anbauteil vorne links	A Arm ausfahren
	B Arm einfahren
	C Nach links schwenken
	D Nach rechts schwenken
Bedienhebel Anbauteil vorne rechts	1 Ausleger senken
	2 Ausleger anheben
	3 Schaufel graben
	4 Schaufel leeren

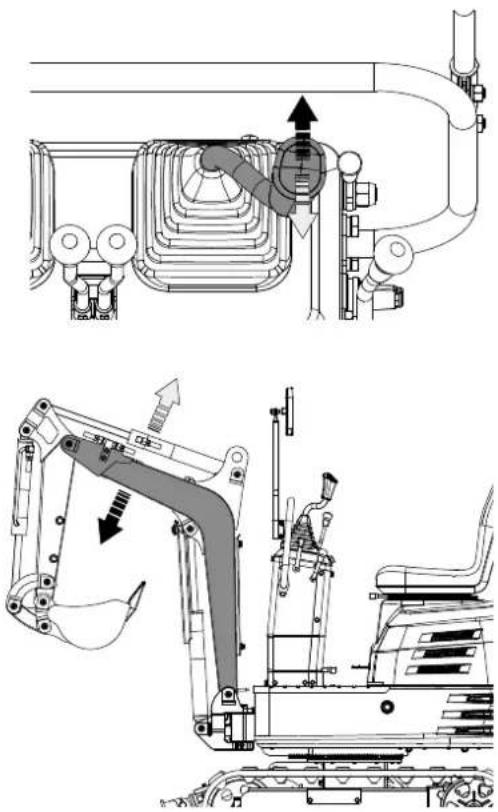

12.4 Bedienung des Auslegers

Ziehen Sie zum Anheben des Auslegers den Bedienhebel des Auslegers nach hinten. Der Ausleger ist mit einem Dämpfzylinder ausgestattet, der verhindert, dass das ausgehobene Material aus der Schaufel fällt. Bei niedriger Hydrauliköltemperatur (z. B. gleich nach dem Starten des Motors) setzt die Dämpferfunktion erst mit etwas Verzögerung ein (etwa 3 bis 5 Sekunden). Das liegt an der Viskosität des Hydrauliköls und ist kein Anzeichen für eine Fehlfunktion.

Stellen Sie beim Senken des Auslegers sicher, dass er nicht auf das Planierschild schlägt und dass die Baggerzähne es nicht berühren.

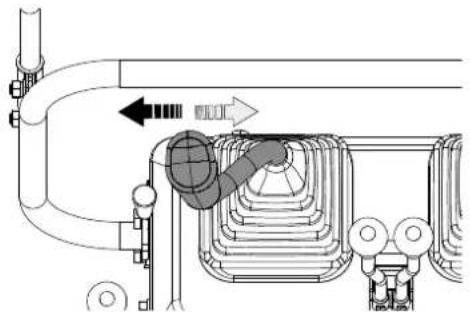

12.5 Bedienung des Arms

Ziehen Sie den linken Bedienhebel für das Anbauteil nach hinten und der Arm wird eingefahren. Drücken Sie den Bedienhebel nach vorne, um den Arm auszufahren.

⚠ Achtung

Beim Ziehen des Arms kann die Bewegung für einen kurzen Moment innehalten, wenn sich der Arm in vertikaler Stellung befindet. Das liegt daran, dass in dieser Position die maximale Belastung für Arm und Schaufel erreicht ist und der Hydraulikdruck im Zylinder nicht hoch genug ist. Dies ist eine Eigenschaft des Hydrauliksystems und kein Zeichen für eine Fehlfunktion.

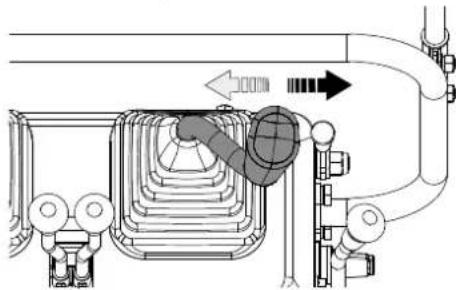

12.6 Bedienung der Schaufel

Um mit der Schaufel zu graben, bewegen Sie den Bedienhebel für das rechte Anbauteil von der Stellung „Neutral“ nach links. Bewegen Sie den Bedienhebel nach rechts und die Schaufel wird nach außen gedrückt und der Inhalt ausgeschüttet.

Lassen Sie beim Arbeiten in Gruppen die anderen stets im Voraus wissen, was Sie beabsichtigen.

Halten Sie den Arbeitsbereich frei!

Wichtig!

Bewegen Sie den linken Anbauteil-Bedienhebel nie abrupt von rechts nach links (oder umgekehrt). Nach dem Trägheitsgesetz verursacht das eine Stoßbelastung auf das Schwenkgetriebe und den Schwenkmotor. Darüber hinaus wird die Lebensdauer des Baggers verkürzt. Entfernen Sie den Schwenk-Sicherungsbolzen, bevor Sie Schwenkvorgänge ausführen.

1. Neigen Sie den Bedienhebel nach links und der obere Aufbau dreht sich nach links.
2. Neigen Sie den Bedienhebel nach rechts und der obere Aufbau dreht sich nach rechts.

12.8 Schwenken des Ausliegers

1. Treten Sie vorne auf das Pedal, um den Ausleger nach links zu schwenken.
2. Treten Sie hinten auf das Pedal, um den Ausleger nach rechts zu schwenken.

12.9 Ausleger-Schwenkpedal

⚠ Warning!

Halten Sie Ihre Zehen stets an der Kante des Fußtritts. Sonst könnte es passieren, dass sich Ihre Zehen zwischen dem Schwenkrahmen und dem Ausleger oder Auslegerzylinder verfangen.

⚠ Vorsicht

Wenn der Ausleger- Schwenkbetrieb nicht benötigt wird, klappen Sie das Ausleger- Schwenkpedal nach vorne, um unerwartete Bewegungen des Pedals zu verhindern.

12.10 Bedienung des Planierschilds

1. Ziehen Sie zum Anheben des Planierschilds den Bedienhebel für das Planierschild nach hinten. Drücken Sie den Bedienhebel nach vorne, um das Planierschild zu senken.

1. Bedienen Sie bei Erdarbeiten beide Fahrhebel mit der linken Hand und den Bedienhebel für das Planierschild mit der rechten Hand.

12.11 Fahren

⚠ Warning!

Stellen Sie vor dem Starten des Motors sicher, dass sich in der Umgebung des Baggers keine weiteren Personen befinden. Überprüfen Sie vor dem Arbeiten mit dem Bagger die Richtung der Raupen. (Leerlaufrolle und Planierschild zeigen zur Vorderseite des Baggers.) Vermeiden Sie es, quer auf einem Abhang zu fahren oder seitlich darauf zu arbeiten.

1. Stellen Sie die Motordrehzahl von Leerlauf auf mittlere Geschwindigkeit.
2. Heben Sie das Planierschild an und halten Sie die Schaufel 20 bis 40 cm vom Boden entfernt.

20 - 40 cm

12.11.1 Fahrhebel (rechts, links)

⚠ Warning!

Wenn der Schwenkrahmen um 180° gedreht wurde, d. h. er befindet sich aus Sicht des Bedieners hinten, ist die Fahrtrichtung entgegengesetzt zu der Fahrtrichtung der Hebel. (Beim Bewegen des Fahrhebels nach vorne bewegt sich der Bagger aus Sicht des Bedieners nach hinten.)

Wenn der Fahrhebel nach vorne gedrückt wird, bewegt sich der Bagger nach vorne und umgekehrt. Die Vorderseite des Baggers ist die Seite mit dem Planierschild.

Wichtig!

Wenn die Raupen bei Arbeiten auf weichem Boden mit Sand oder Steinen verstopfen, heben Sie eine Raupe mit Hilfe von Ausleger, Arm und Schaufel an und lassen Sie die Raupe drehen, um Sand und Steine abzuschütteln.

Wenn der Bagger beim Fahren auf schlammigem Untergrund im Schlamm steckenbleibt und sich nicht bewegen kann, sollte er wie in der Abbildung unten gezeigt mit dem Hebegurt in einen sicheren Bereich gehoben werden.

Der Bagger kann darf nicht auf schlammigen Straßen fahren, wenn sich die Schwenkplattform senkrecht zu den Raupen befindet. Sonst können sich die Raupen im Schlamm festsetzen.

12.12 Richtungswechsel

⚠ Vorsicht

Ändern Sie auf steilen Abhängen nicht die Richtung. Der Bagger könnte umstürzen. Achten Sie vor Richtungswechseln auf Personen im Arbeitsbereich.

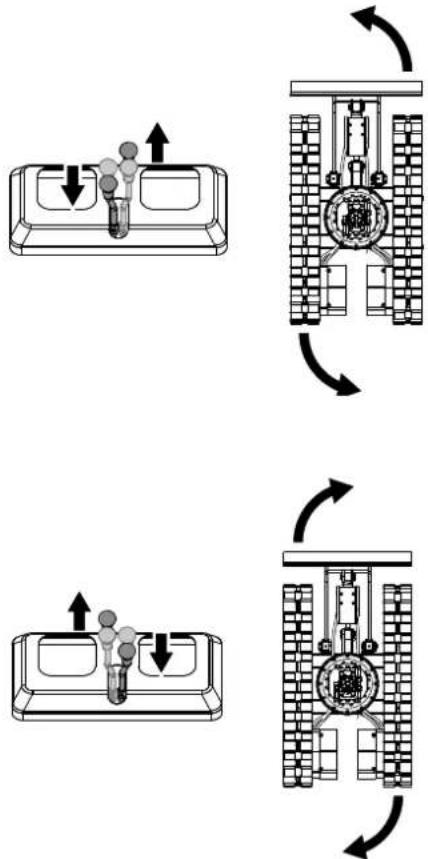

12.13 Drehen auf der Stelle

Hinweis

Die abgebildete Bewegung zeigt die Drehbewegung mit nach vorne gerichtetem Planierschild.

Wenn das Planierschild nach hinten gerichtet ist, ist die Drehrichtung umgekehrt. (Drücken Sie zum Beispiel den linken (rechten) Hebel nach vorne und die aus Sicht des Bedieners rechte (linke) Raupe bewegt sich rückwärts zum Bediener.)

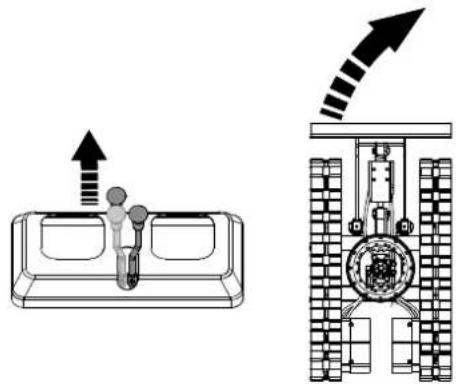

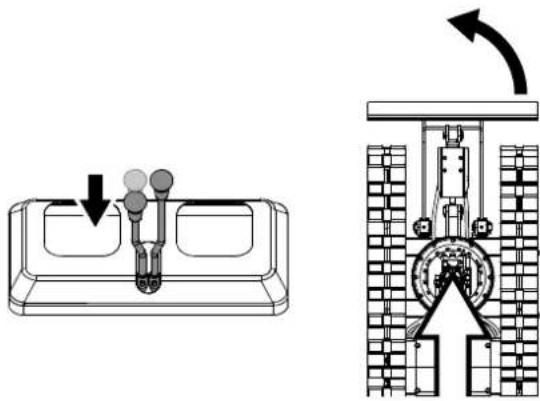

12.14 Richtungswechsel im Stand

1. Drücken Sie den linken Fahrhebel nach vorne und der Bagger dreht sich nach rechts.

1. Ziehen Sie den linken Fahrhebel nach hinten und der Bagger dreht sich nach links.

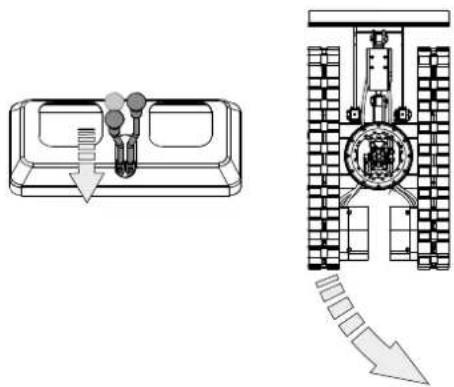

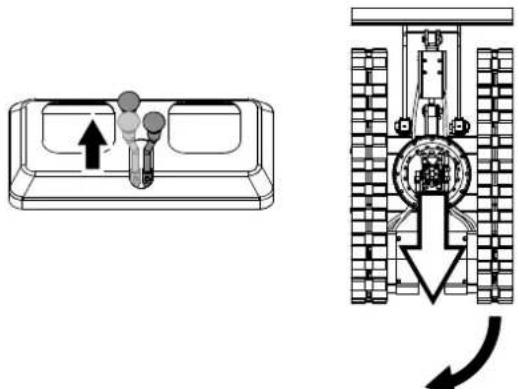

12.15 Richtungswechsel während der Fahrt

1. Stellen Sie beim Vorwärtsfahren den linken Fahrhebel in die neutrale Position und der Bagger dreht sich nach links.

1. Stellen Sie beim Rückwärtsfahren den linken Fahrhebel in die neutrale Position und der Bagger dreht sich nach rechts.

12.16 Drehen auf der Stelle

Wenn beide Fahrhebel in entgegengesetzte Richtung aktiviert sind, drehen sich beide Raupen mit der gleichen Geschwindigkeit in entgegengesetzte Richtungen. Die Drehachse ist die Mitte des Baggers.

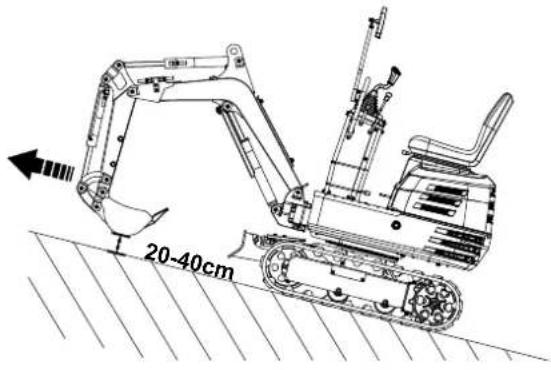

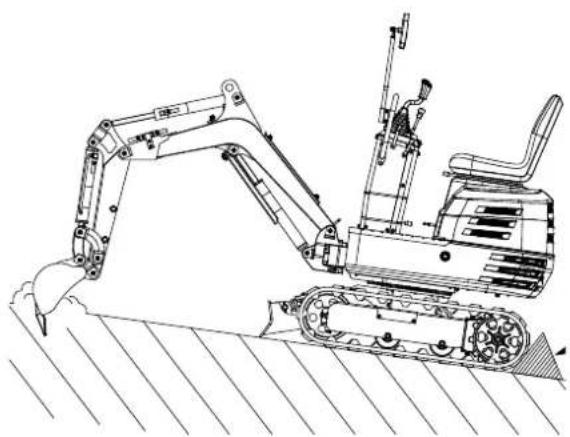

12.17 Bergauf und Bergab fahren

Halten Sie beim bergauf fahren die untere Kante der Schaufel ca. 20 cm bis 40 cm über dem Boden. Auch wenn der Bagger wegen der Raupen nicht leicht ins Rutschen gerät, ist es sicherer, die Schaufel beim bergab fahren über den Boden gleiten zu lassen. Wählen Sie zum bergauf- und bergab fahren stets eine niedrige Geschwindigkeit.

[BERGAUF FAHREN]

20-40cm

[BERGAB FAHREN]

Wenn der Bagger an einem Hang geparkt oder unbeaufsichtigt gelassen wird, platzieren Sie die Schaufel auf dem Boden und alle Bedienhebel in der neutralen Position. Blockieren Sie die Raupen mit Keilen.

13. Wichtige Hinweise zum Betrieb des Baggers

⚠ Vorsicht

Reinigen Sie die Maschine nach der Arbeit und schmieren Sie alle beweglichen Teile. Überprüfen Sie den Ölstand.

Wichtig!

Versuchen Sie nicht, Beton oder Gestein zu zerbrechen, indem Sie die Schaufeln seitlich schwenken. Vermeiden Sie es ebenso, Erdhaufen durch seitliches Schwenken der Schaufel zu bewegen. Vermeiden Sie unter allen Umständen die folgenden Tätigkeiten:

• Ausheben unter Ausnutzung der Schwerkraft der Maschine.
• Verfestigen von Schotter oder Erdboden durch Fallenlassen der Schaufel.
• Ausheben mit Hilfe der Fahrenergie der Maschine.

Versuchen Sie nicht, an der Schaufel haftenden Erdboden wie nachstehend erläutert abzuschütteln. Dadurch kann die Maschine beschädigt werden.

Anhaftender Erdboden kann abgeschüttelt werden, wenn die Schaufel geleert wird, indem Sie die Schaufel bis zum maximalen Hub des Zylinders bewegen. Sollte das nicht ausreichen, fahren Sie den Arm so weit wie möglich aus und bewegen Sie die Schaufel rückwärts und vorwärts.

Schlagen Sie nicht mit dem Auslegerzylinder auf das Planierschild! Stellen Sie sicher, dass der Auslegerzylinder nicht auf das Planierschild schlägt, wenn Sie tiefe Aushubarbeiten vornehmen. Schwenken Sie bei Bedarf den Oberwagen, so dass sich das Planierschild an der Rückseite der Maschine befindet.

Passen Sie beim Einziehen der Schaufel auf! Vermeiden Sie es, beim Einziehen der Schaufel (zum Fahren oder Transport) auf das Planierschild zu schlagen.

Vermeiden Sie Zusammenstöße! Passen Sie beim Bewegen des Baggers auf, dass das Planierschild nicht mit Hindernissen wie Gestein etc. zusammenstößt.

Solche Zusammenstöße können die Lebensdauer des Planierschilds und des Zylinders erheblich verkürzen.

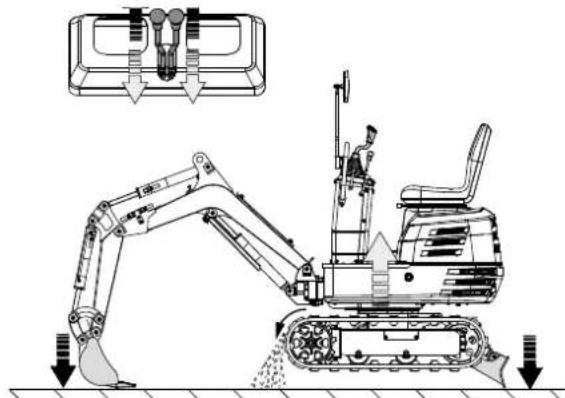

Stützen Sie die Maschine richtig ab! Senken Sie das Planierschild beim Stabilisieren der Maschine mit dem Planierschild vollständig auf den Boden.

Wenn Wasser oder Schlamm über die Oberseite der Raupen hinaus reichen, können das Schwenklager, das Getriebe des Schwenkmotors und der Zahnkranz mit dem Schlamm, Wasser und anderen Fremdkörpern in Berührung kommen.

Der Bagger muss nach jeder Anwendung gründlich mit Hochdruck gewaschen werden.

• Reinigen Sie den Bereich um das Schwenklager, das Schwenkmotorgetriebe und den Zahnkranz gründlich, um Fremdkörper zu entfernen.
• Beziehen Sie sich für die sachgemäßen Schmierverfahren von Schwenklager, Schwenkmotorgetriebe und Zahnkranz sorgfältig auf das Bedienerhandbuch.
• Bringen Sie die Schutzabdeckung wieder an, falls diese zuvor entfernt wurde.

13.1 Vorbereitung für den Betrieb bei kaltem Wetter

1. Tauschen Sie das Motor- und Hydrauliköl gegen Sorten mit Viskositäten aus, die für kaltes Wetter geeignet sind.
2. Wenn die Batterie nicht ausreichend geladen ist, fällt bei kaltem Wetter die Batterieleistung ab und die Batterie kann einfrieren. Stellen Sie sicher, dass die Batterie nach dem Einsatz mindestens 75 % aufgeladen ist, damit die Batterieflüssigkeit nicht einfriert. Um den nächsten Start zu vereinfachen, empfehlen wir, die Batterie in geschlossenen oder geheizten Räumen zu lagern.

14. Nach Inbetriebnahme

• Stellen Sie den Bagger auf harten, ebenen Boden.
• Senken Sie die Anbauteile und das Planierschild auf den Boden.
• Motor ausstellen.
  • Sichern Sie alle Bedienhebel.
  • Ziehen Sie den Schlüssel ab.

Reinigen Sie den Bagger nach der Arbeit gründlich und wischen Sie ihn trocken. Sonst können Schlamm und Erde an den Raupen einfrieren, wenn die Temperatur unter 0 °C sinkt. Dann kann der Bagger nicht in Betrieb genommen werden. Lagern Sie den Bagger an einem trockenen Ort bzw. auf Holzplanken oder Matten, wenn das nicht möglich ist. Wenn der Bagger auf feuchtem oder schlammigem Untergrund gelagert wird, können die Raupen über Nacht einfrieren. Dann kann der Bagger nicht in Betrieb genommen werden. Darüber hinaus müssen die Kolbenstangen der Hydraulikzylinder trockengerieben werden. Sonst kann es zu schweren Beschädigungen kommen, wenn schmutziges Wasser durch die Dichtungen dringt.

15. Reinigung

Gefahr!

Ziehen Sie vor allen Reinigungsarbeiten den Akku heraus.

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Produkt mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Produkt direkt nach jeder Benutzung reinigen.
• Reinigen Sie das Produkt regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Produkts angreifen. Achten Sie darauf, dass kein Wasser in das Innere des Produkts gelangen kann. Das Eindringen von Wasser erhöht das Risiko eines elektrischen Schlages.

16. Transport

1. Beachten Sie alle Vorschriften in Bezug auf den Transport von Baggern auf öffentlichen Straßen.

2. Benutzen Sie beim Aufladen auf einen LKW ausreichend lange und stabile Rampen. (Für Details siehe „TRANSPORTIEREN DES BAGGERS AUF EINEM LKW“.) Sie können die Maschine auch auf den LKW heben. (Für Details siehe „ANHEBEN DES BAGGERS“.)

3. Ändern Sie die Fahrrichtung nicht und verhindern Sie, dass Sie umstürzen. Versuchen Sie also nicht, das Anbauteil quer über die Laderampen zu schwenken.
4. Schwenken Sie den Oberwagen auf die Rückseite des LKWs und bringen Sie den Schwenk-Sicherungsbolzen an. Senken Sie das Anbauteil auf die Ladefläche, lassen Sie den Druck aus dem Hydrauliksystem ab und sichern Sie den Ausleger mit dem Hebel. Blockieren Sie die Raupen mit Blöcken und verzurren Sie den Bagger. Verzurren Sie das Fahrgestell des Baggers nach dem Aufladen des Baggers mit einem starken Stahlseil auf dem LKW.

1. Bremsen Sie nicht abrupt, wenn der Baggeraufgeladen ist. Es könnte zu tödlichen Unfällen kommen.

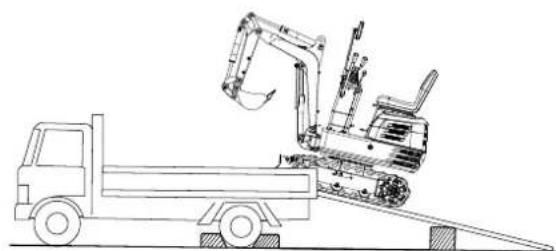

16.1 Transportieren des Baggers auf einem LKW

Gefahr!

Wenn sich der Bagger auf der Rampe befindet, sollten keine Richtungswechsel vorgenommen werden. Sollte ein Richtungswechsel erforderlich sein, fahren Sie vollständig von der Rampe herunter und führen Sie den Richtungswechsel durch.

Gefahr!

Wenn Sie vorwärts oder rückwärts auf den LKW fahren oder wenn Sie den Oberwagen schwenken, stellen Sie sicher, dass weder die Kabine noch die Seitenwände des LKWs beschädigt werden.

Wenn der Bagger den Punkt zwischen den Rampen und der Ladefläche des LKWs erreicht, halten Sie an und fahren Sie sehr langsam, bis sich der Bagger in horizontaler Position befindet.

Gefahr!

Bewegen Sie den Bagger nur mit vollständig eingezogenem Arm auf den LKW. Andernfalls könnte die Kabine des LKWs beschädigt werden, wenn der Oberwagen herumgeschwenkt wird.

Gefahr!

Heben Sie die Maschine nicht mit dem Ausleger an, um den Bagger auf den LKW zu laden oder zu entladen. Es könnte zu gefährlichen Situationen kommen.

⚠ Warning!

Senken Sie die Schaufel und das Planierschild auf die Ladefläche des LKWs, nachdem die Maschine auf den LKW geladen wurde. Sichern Sie den Schwenkrahmen mit dem Schwenk- Sicherungsbolzen.

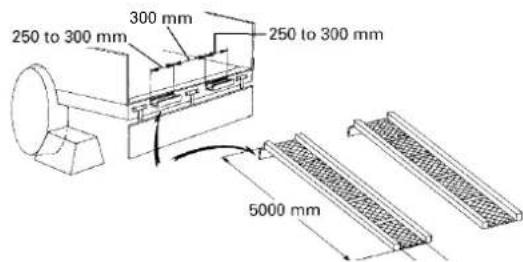

Bereiten Sie eine Plattform zum Be- oder Entladen des Baggers vor. Verfahren Sie bei der Verwendung von Rampen wie folgt:

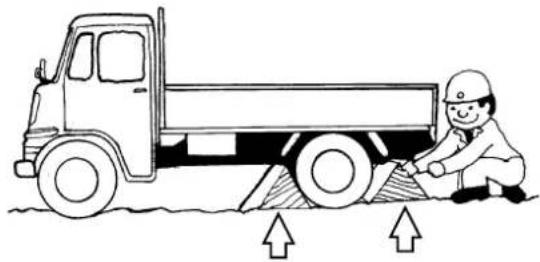

1. Aktivieren Sie die Parkbremsen des LKWs und blockieren Sie die Antriebsräder von beiden Seiten.

1. Verwenden Sie Montageplatten, um die Rampe ordnungsgemäß zu befestigen. Befestigen Sie die Rampen direkt an der Ladefläche des LKWs.

1. Verwenden Sie für zusätzliche Sicherheit Klötze oder Streben unter den Rampen und auf der La- defläche.

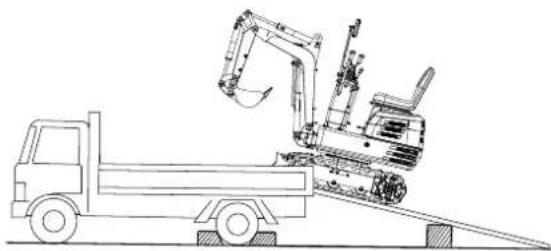

1. Richten Sie die Rampen und die Raupen vollständig aus und fahren Sie den Bagger dann langsam mit nach vorne gerichtetem Planierschild die Rampen hinauf. Schwenken Sie der Oberwagen in Richtung Rückseite des LKWs, wenn sich die Raupen vollständig auf der Ladefläche des LKWs befinden.
2. Sichern Sie den Schwenkrahmen mit dem Schwenk-Sicherungsbolzen.

1. Senken Sie die Schaufel und das Planierschild auf die Ladefläche des LKWs und sichern Sie den Ausleger vor dem Absteigen mit dem Hebel.

1. Blockieren Sie die Raupen und zurren Sie den Bagger fest.

1. Entfernen Sie vor dem Entladen den Schwenk-Sicherungsbolzen und heben Sie dann das Planierschild und die Schaufel von der Ladefläche ab.

16.2 Anheben des Baggers

Gefahr!

Die richtigen Anweisungen für die sichere Handhabung finden Sie hier. Lesen Sie diese sorgfältig, bevor Sie die Maschine bewegen. Stellen Sie sicher, dass das Bedienpersonal das Bedienerhandbuch sorgfältig durchliest.

Grundlagen für das Anheben mit Ketten/Gurten:

1. Das Anheben und Bedienen des Krans erfolgen entsprechend den beschriebenen Richtlinien.
2. Da die in dieser Anleitung genannten Hilfsmittel nur als Referenz dienen, basieren die Standards betreffend Stärke, Steuerung und andere Details auf den jeweiligen geltenden Richtlinien.

Sicherheitsaspekte beim Anheben mit Ketten/Gurten:

1. Heben Sie keine Lasten, wenn dies die maximale Nutzlast des Krans überschreitet.

2. Wählen Sie das richtige, für das Gewicht, die Größe und Form der Last geeignete Takel aus.

3. Stellen Sie zuerst den Schwerpunkt der Last fest, positionieren Sie den Haken direkt über der Last und heben Sie die Last so an, dass der Schwerpunkt der Last so niedrig wie möglich liegt.

4. Stahlseile müssen in der Mitte des Hakens befestigt werden.
5. Die Last muss senkrecht vom Boden angehoben werden.
6. Betreten Sie den Arbeitsbereich unter schwebenden Lasten nicht und bewegen Sie die Last nicht über andere Personen hinweg. Die Last muss in einem Bereich bewegt werden, wo das Gleichgewicht leicht ausbalanciert werden kann.

Allgemeine Leitlinien für das Anheben:

⚠️ Warnung!

Heben Sie den Bagger ausschließlich an den 3 abgebildeten Punkten an.

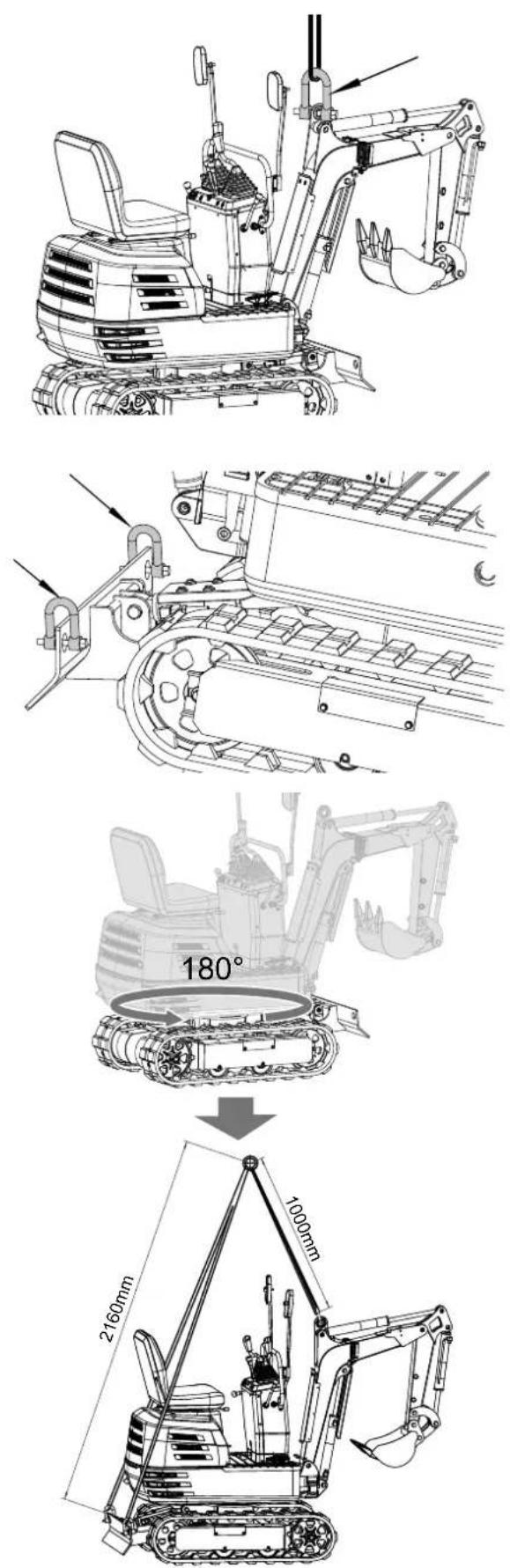

Hebeposition (siehe Abbildung unten)

1. Ziehen Sie den Ausleger vollständig nach hinten.
2. Ziehen Sie den Arm vollständig ein.
3. Ziehen Sie die Schaufel vollständig ein.
4. Schwenken Sie den Ausleger in die mittlere Position.
5. Schwenken Sie der Oberwagen um 180°, um sicherzustellen, dass sich das Planierschild aus Sicht des Bedieners hinten befindet.
6. Stecken Sie den Schwenk-Sicherungsbolzen ein.

Befestigen der Ketten/Gurte.

1. Haken Sie den Bagger stets an drei Punkten ein (am Ausleger und rechts und links vom Planierschild).
   Das Planierschild muss angehoben sein.
2. Verwenden Sie beim Befestigen der Gurte an jeder Huböffnung einen Schäkel.
3. Verwenden Sie an den Stellen, wo die Gurte die Maschine berühren, Polstermaterialien.

⚠️ Warnung!

Takel

Verwenden Sie Komponenten von ausreichender Stärke.

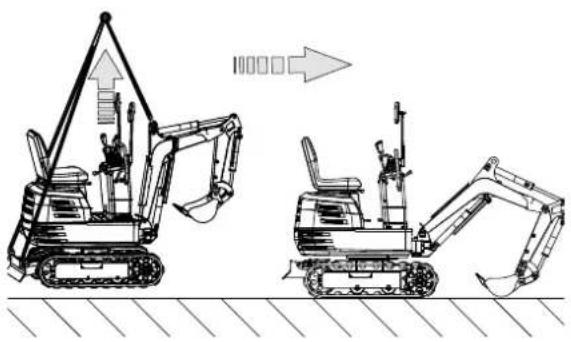

Anheben

1. Heben Sie langsam und sicher an.
2. Steigen Sie beim Anheben nicht auf den Bagger.
3. Heben Sie den Bagger horizontal an. (Verändern Sie die Verbindungen je nach Bedarf.)

17. Lagerung

⚠ Vorsicht

Reinigen Sie den Bagger nicht bei laufendem Motor.

⚠ Vorsicht

Um die Gefahr einer Abgasvergiftung auszuschließen, lassen Sie den Motor nicht in einem geschlossenen Gebäude ohne gute Belüftung laufen.

Vorsicht

Ziehen Sie bei der Lagerung den Schlüssel aus dem Zündschloss, damit unbefugte Personen den Bagger nicht in Betrieb nehmen und sich verletzen.

Beachten Sie die folgenden Abläufe, wenn der Bagger längere Zeit gelagert werden soll:

1. Der ganze Bagger sollte gründlich gereinigt und in jedem Fall in einem Innenraum gelagert werden. Wenn der Bagger im Freien gelagert werden muss, legen Sie auf ebenem Untergrund Holzplanken aus, stellen Sie den Bagger darauf und decken Sie ihn vollständig ab.
2. Nehmen Sie einen Ölwechsel vor und schmieren Sie den Bagger.
3. Schmieren Sie die sichtbaren Abschnitte der Kolbenstangen besonders gut.
4. Entfernen Sie die Batterie und lagern Sie diese in einem Innenraum.

Wichtig!

Waschen Sie den Bagger bei ausgeschaltetem Motor. Wenn Sie den Bagger bei laufendem Motor waschen, kann Wasser durch den Einlass in den Luftfilter gelangen und Motorprobleme verursachen. Waschen Sie den Bagger vorsichtig, um kein Wasser über den Luftfilter zu spritzen.

Befolgen Sie die nachstehenden Abläufe, wenn die Maschine nach langer Lagerung in Betrieb genommen werden soll.

1. Wischen Sie das Fett von den Hydraulikzylinderstangen.
2. Schalten Sie den Motor ein und aktivieren Sie die Anbauteile und den Fahrmechanismus ohne Last, um das Hydrauliköl zirkulieren zu lassen. (Wenn die Maschine länger als einen Monat gelagert wird, nehmen Sie die Schritte (1) und (2) jeden Monat vor.)

18. Wartung

Platzieren Sie die Maschine vor dem Beginn von Wartungsarbeiten auf ebenem, festem Untergrund. Senken Sie die Anbauteile auf den Boden, stoppen Sie den Motor und lösen Sie den Zylinderdruck durch Betätigen der Hebel. Stellen Sie beim Demontieren von Hydraulikteilen sicher, dass sich das Hydrauliköl ausreichend abgekühlt hat, damit es nicht zu Verbrennungen kommt.

Beginnen Sie vorsichtig mit den Wartungsarbeiten, d. h. lösen Sie die Schrauben langsam, so dass kein Öl herausspritzt.

1. Lassen Sie den Bagger ausreichend abkühlen, bevor Sie am Motor, dem Auspuffsystem, dem Hitzeschutzsystem und an der Hydraulik arbeiten.
2. Schalten Sie den Motor immer aus, wenn Sie ihn mit Benzin füllen. Vermeiden Sie Verschütten und Überfüllen mit Benzin.
3. Beim Tanken und Umgang mit der Batterie ist das Rauchen verboten! Halten Sie Funken und Feuer von Benzintank und Batterie fern. Aus der Batterie entweichen entzündliche Gase.
4. Wenn die Batterie leer ist, kann die Maschine durch Ziehen des Seilzugs gestartet werden.
5. Vermeiden Sie es, die Batterie kurzzuschließen. Entfernen Sie stets zuerst das Erdungskabel und schließen Sie das Plus-Kabel zuerst an.
6. Halten Sie jederzeit einen Erste-Hilfe-Kasten und einen Feuerlöscher bereit.
7. Auslaufende Hydraulikflüssigkeit verfügt über ausreichend Druck, um durch die Haut zu dringen und schwere Verletzungen zu verursachen. Leckagen aus winzigen Löchern können komplett unsichtbar sein. Überprüfen Sie nie mit bloßen Händen auf mögliche Undichtigkeiten. Verwenden Sie stets ein Stück Holz oder Pappe. Wir empfehlen die Verwendung einer Gesichtsmaske oder eines Augenschutzes. Sollte es zu Verletzungen durch auslaufende Hydraulikflüssigkeit kommen, setzen Sie sich sofort mit einem Arzt in Verbindung. Diese Flüssigkeit kann Gangräne oder schwere allergische Reaktionen verursachen.

1. Werfen Sie die Batterie nicht weg, damit keine Batterieflüssigkeit ausläuft, die Schwermetalle enthält.

2. Beachten Sie alle Gesetze und Verordnungen in Bezug auf die Entsorgung von Altöl, Kühlmitteln, Lösungsmitteln, Hydraulikflüssigkeiten, Batteriesäure und Batterien.

3. Heizen Sie zum Verhindern von Bränden die Hydraulikkomponenten (Tanks, Rohre, Schläuche, Zylinder) erst auf, wenn Sie gespült und gewaschen wurden.

4. Verwenden Sie eine Gesichtsmaske oder einen Augenschutz, um die Augen und die Atemwege vor Staub und anderen Fremdkörpern zu schützen.

1. Kriechen Sie nicht unter den Bagger, wenn der Bagger nur durch Ausleger und Arm oder das Planierschild abgestützt wird. Der Bagger kann umkippen oder sich wegen Druckverlust der Hydraulik senken. Verwenden Sie stets Sicherheitsstreben oder andere geeignete Stützen.

2. Verwenden Sie keine Teile, die mit Asbest ausgekleidet sind. Verwenden Sie diese Art von Teilen auch nicht, wenn deren Einbau möglich ist.

3. Brandschutz. Der Bagger und einige Anbauteile enthalten Komponenten, die unter normalen Arbeitsbedungen sehr heiß sind. Die Hauptquelle für hohe Temperaturen sind der Motor und das Auspuffsystem. Das elektrische System kann bei Beschädigungen oder unsachgemäßer Wartung eine Quelle für Funkenbildung und -überschlag darstellen. Die folgenden Brandschutzrichtlinien werden Ihnen helfen, Ihre Geräte effizient in Betrieb zu halten und das Brandrisiko auf ein Minimum zu reduzieren.

4. Blasen Sie alle Fremdkörperansammlungen in der Nähe der heißen Motor-Abgaskomponenten wie Zylinderkopf des Benzinmotors und Auspuffkrümmer sowie Auspuffrohr und Schalldämpfer häufiger ab, wenn Sie unter erschwerten Bedingungen arbeiten.

5. Entfernen Sie alle entflammbaren Ablagerungen wie Blätter, Stroh, Tannennadeln, Äste, Borke, kleine Holzschnitzel und anderen brennbaren Materialien aus dem Inneren der Ausbuchtungen der Maschine und den unteren Baukörpern sowie Bereichen in der Nähe des Motors.

6. Inspizieren Sie alle Benzin- und Hydraulikleitungen auf Verschleiß oder schlechten Zustand. Tauschen Sie diese sofort aus, wenn sie undicht werden.

7. Untersuchen Sie die elektrischen Kabel und Anschlüsse regelmäßig auf Beschädigungen. Reparieren Sie vor der Inbetriebnahme der Maschine alle Kabel, die gelockert oder zerfasert sind. Reinigen Sie alle elektrischen Anschlüsse und ziehen Sie diese bei Bedarf fest.

8. Untersuchen Sie das Auspuffsystem täglich auf Zeichen von Undichtigkeiten. Überprüfen Sie auf gebrochene Rohre und Schalldämpfer sowie auf gelockerte oder fehlende Schrauben, Muttern und Klemmen. Wenn Undichtigkeiten oder gebrochene Teile des Auspuffsystems gefunden werden, müssen die Reparaturen vor der Inbetriebnahme durchgeführt werden.

9. Halten Sie stets einen Mehrweck-Feuerlöscher an oder in der Nähe der Maschine bereit. Machen Sie sich mit der Bedienung des Feuerlöschers vertraut.

18.1 Wartungsintervalle

Komponenten Maßnahme

Betriebsstunden

50 100 150 200 250 300 350 400 450 500 550 600 1000 2000

Kraftstoff Kontrolle täglich

Motoröl

Kontrolle täglich

Wechsel

x

x

x

x

x

x

x

x

x

x

x

x

x

x

Hydrauliköl

Kontrolle täglich

Wechsel

x

x

Schmierstellen

Kontrolle täglich

Lüfterrad Kontrolle täglich

Elektroverkabelung

Kontrolle täglich

Luftzylinder, Lufterad

Reinigen täglich

Maschine

Reinigen täglich

Batterie

Kontrolle

x

x

x

x

x

x

x

x

x

x

x

x

x

x

Schmierung der Schwenklager-zähne

Kontrolle

x

x

x

x

x

x

x

x

x

x

x

x

x

x

Luftfilterelement**

Reinigung

x

x

x

x

x

x

x

x

x

x

x

x

x

x

Wechsel

x

x

x

x

x

Schmierung Schwenklager

Kontrolle

x

x

x

x

x

x

x

x

Kraftstoffleitung und Schläuche

Kontrolle

x

x

x

x

x

Wechsel

jedes 2. Jahr

Hydraulik Rücklauffilter

Wechsel

x

x

Hydraulik Ansaugfilter

Wechsel

x

x

Zündkerze

Kontrolle

x

x

x

x

x

x

x

x

x

x

x

x

x

x

Wechsel

x

x

x

** Luftfilterelement öfter reinigen, wenn die Maschine unter staubigen Bedingungen betrieben wird.

18.2 Öffnen und Schließen von Bauteilen

18.2.1 Öffnen/Schließen der Motorhaube

⚠ Vorsicht

Öffnen Sie die Motorhaube erst, wenn Sie den Motor ausgeschaltet haben.

⚠ Vorsicht

Berühren Sie den Auspufftopf oder das Auspuffrohr nicht, das kann schwere Verbrennungen zur Folge haben.

Drehen Sie den Schlüssel in Pfeilrichtung wie in der Abbildung unten gezeigt, um die Motorhaube zu öffnen.

Bewahren Sie die Werkzeuge und das Bedienerhandbuch in der Handbuchaufbewahrung auf.

Zu Ihrer eigenen Sicherheit und um eine lange Lebensdauer der Maschine zu gewährleisten, sollten vor jedem Einsatz sorgfältige Inspektionen durchgeführt werden.

18.3.1 Benzinstand prüfen

⚠ Vorsicht

Schalten Sie den Motor aus, bevor Sie Benzin einfüllen.

⚠ Vorsicht

Rauchen Sie nicht, wenn Sie Benzin einfüllen.

Wichtig!

Verwenden Sie bleifreies Benzin mit einer Oktanzahl von 86 oder darüber.

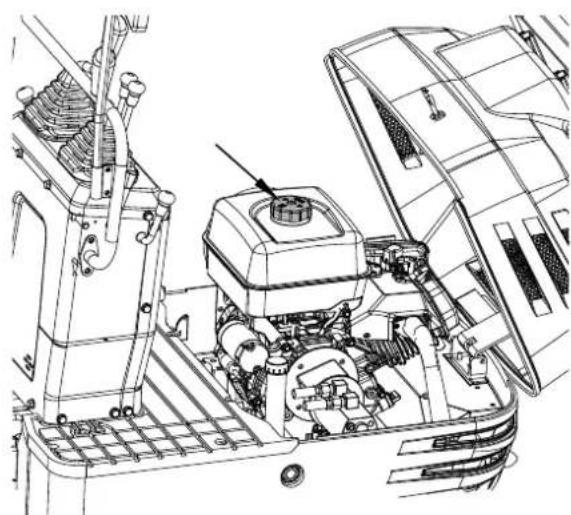

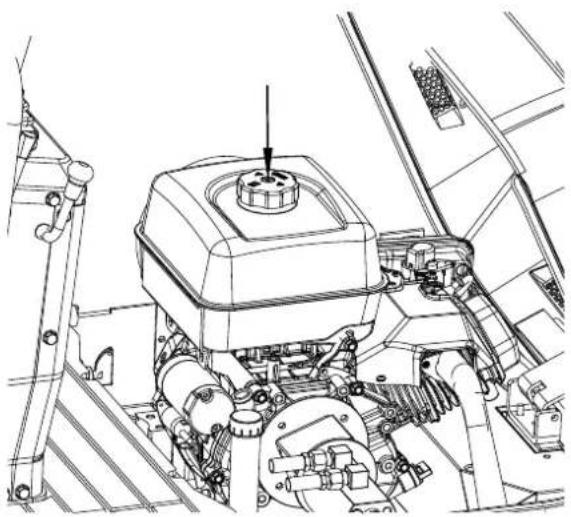

1. Überprüfen Sie den Füllstand im Benzintank.
2. Öffnen Sie den Tankdeckel und füllen Sie Benzin nach.

Fassungsvermögen Tank: 6 Liter

Wichtig!

Füllen Sie nach einem Arbeitstag stets Benzin nach.

Wichtig!

Siehe „SPÜLEN DES KRAFTSTOFFSYSTEMS“ in „ANDERE EINSTELLUNGEN UND AUSTAUSCH“.

Wichtig!

Der Tankdeckel verfügt über eine Entlüftung. Stellen Sie sicher, dass Sie die Entlüftung reinigen, wenn Sie Benzin nachfüllen.

Wenn die Entlüftung mit Schlamm verstopft ist, entsteht im Benzintank Unterdruck.

18.4 Ablassen von Wasser oder Luft aus dem Benzintank

Gefahr!

Halten Sie sich beim Ablassen von Wasser oder Luft aus dem Benzintank stets von Flammen fern.

Wenn der Benzinmotor längere Zeit nicht in Gebrauch ist, kann es beim Motor zu Startproblemen kommen. Gehen Sie wie folgt vor:

1. Schließen Sie den Benzinhahn.

1. Schrauben Sie die Schraube am Entlüftungsausgang des Vergasers los, um das Wasser oder Gas aus dem Benzin abzulassen.
2. Ziehen Sie die Schraube am Entlüftungsausgang des Vergasers fest.
3. Drehen Sie den Benzinhahn zu.
4. Starten Sie den Motor

18.5 Motorölstand prüfen

⚠ Vorsicht

Schalten Sie den Motor aus, bevor Sie den Ölstand prüfen.

Stecken Sie den Ölpeilstab vollständig in die dafür vorgesehene Öffnung, nehmen Sie ihn heraus und prüfen Sie den Ölstand. Füllen Sie bei Bedarf Öl nach. Die Maschine muss beim Prüfen des Ölstands auf ebenem Untergrund stehen.

Max. Min.

Wichtig!

Verwenden Sie Motoröl mit der richtigen Viskosität (entsprechend der Außentemperatur).

Wichtig!

Warten Sie nach dem Anhalten des Motors fünf Minuten und prüfen Sie dann den Ölstand. (Der Bagger muss sich auf ebenem Untergrund befinden.)

18.6 Prüfen des Hydraulikölstands

⚠ Vorsicht

Senken Sie zuerst alle Anbauteile auf den Boden und schalten Sie dann den Motor ab.

Wichtig!

Wischen Sie vor dem Nachfüllen des Öls Sand und Staub im Bereich der Öl-Einfüllöffnung weg. Stellen Sie sicher, dass Sie den gleichen Typ Hydraulikflüssigkeit verwenden.

Wichtig!

Der Bagger wurde vor der Auslieferung mit Hydraulikflüssigkeit gefüllt. Siehe „EMPFOHLENE ÖLSORTEN“. (Unterschiedliche Marken dürfen nicht vermischt werden!)

1. Bewegen Sie den Bagger auf ebenen Untergrund. Fahren Sie alle Zylinderstangen in ihre mittlere Position aus und platzieren Sie die Schaufel auf dem Boden.
2. Überprüfen Sie, ob der Ölstand bei einer Normal-temperatur von 10 °C bis 30 °C in Höhe der mittleren Markierung liegt.
3. Es ist ausreichend Öl vorhanden, wenn der Ölstand zwischen den Markierungen liegt.
4. Sollte der Ölstand zu niedrig sein, fügen Sie vor dem Starten des Motors genug Öl durch die Einfüllöffnung nach. Dieser Schritt ist wichtig für den Schutz des Hydrauliksystems.

Max. Min.

18.7 Schmierpunkte

⚠ Vorsicht

Senken Sie zuerst alle Anbauteile auf den Boden und schalten Sie dann den Motor ab.

⚠ Vorsicht

Achten Sie beim Schmieren darauf, dass Sie nicht bei den Baggerzähnen aufhören.

⚠ Vorsicht

Schmieren Sie bei Aushubarbeiten in Wasser die folgenden Punkte großzügig. Schmieren Sie nach Beendigung der Arbeiten erneut.

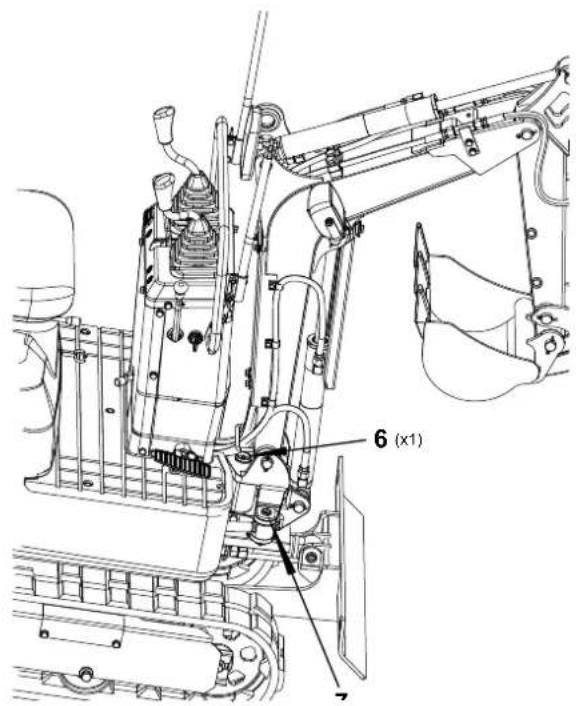

Fetten Sie die durch die Pfeile in der Abbildung unten markierten Schmiernippel:

1. Unteres Auslegergelenk 1 Stelle
2. Unteres Armgelenk 1 Stelle
3. Nabe des Auslegerzylinders 2 Stellen
4. Nabe des Armzylinders 2 Stellen
5. Schaufel-Zylinderstift 2 Stellen
6. Ausleger-Schwenk-Drehpunkt 1 Stelle
7. Flügelzylindernabe 2 Stellen
8. Planierschild-Gelenkstift 2 Stellen
9. Schaufel-Gelenkstift 5 Stellen

5 (x2) 4 (x2) 2 (x1) 3 (x2) 1 (x1)

6 (x1) 7

18.8 Prüfen des Kühlgebläses

⚠ Vorsicht

Halten Sie stets den Motor an, bevor Sie das Kühlgebläse prüfen.

⚠ Vorsicht

Tragen Sie einen Augenschutz, wenn Sie mit Druckluft reinigen.

1. Überprüfen Sie das Kühlgebläse bei warmem Wetter häufiger auf normalen Betrieb. Überprüfen Sie auf Staub auf dem Kühlgebläse des Zylinderkopfs des Benzinmotors. Reinigen Sie große Staubansammlungen bitte mit Druckluft.
2. Überprüfen Sie, ob der Abzug des Auspufftopfs und die Verkleidung oxidiert sind. Überprüfen Sie, ob die Isolationsschicht der Verkleidung des Auspufftopfs vollständig ist.

Das Kühlgebläse muss sauber sein, damit der Motor nicht überhitzt und freie Durchlüftung des Systems möglich ist.

18.9 Reinigen von Motor und elektrischen Kabeln

⚠ Vorsicht

Halten Sie stets den Motor an, bevor Sie die Verkabelung, Leitungen und den Motor reinigen.

Überprüfen Sie vor dem Anlassen, ob sich auf der Batterie, den Kabeln und Leitungen, dem Auspufftopf oder dem Motor entflammbare Substanzen angesammelt haben. Entfernen Sie diese gründlich.

18.10 Prüfen des elektrischen Schaltkreises

Überprüfen Sie den elektrischen Schaltkreis auf gelöste Verbindungen, Kurzschlüsse oder gelockerte Anschlüsse.

18.11 Waschen der ganzen Maschine

Wichtig!

Waschen Sie den Bagger nicht bei laufendem Motor. Wasser könnte in den Luftfilter dringen und den Motor beschädigen. Stellen Sie sicher, dass der Luftfilter trocken bleibt.

18.12 Regelmäßige Kontrollen und Wartungsarbeiten

Alle 50 Betriebsstunden:

18.12.1 Motoröl wechseln

Vorsicht

Schalten Sie zuerst den Motor aus und warten Sie, bis das Öl abgekühlt ist.

1. Entfernen Sie den Ablassstopfen von der Unterseite des Motors und lassen Sie das Öl vollständig ab.

Wichtig!

Stellen Sie einen geeigneten Behälter unter den Motor, um das Altöl aufzufangen. Entsorgen Sie altes Motoröl entsprechend der lokalen Gesetzgebung. Wir empfehlen, es zur Wiederverwertung in einem abgedichteten Behälter zu Ihrem lokalen Recyclingzentrum oder zu einer Tankstelle zu bringen.

1. Ziehen Sie den Ablassstopfen wieder fest.

1. Füllen Sie bis zum erforderlichen Stand neues Öl ein.

Max. Min.

1. Lassen Sie den Motor 5 Minuten lang im Leerlauf drehen. Überprüfen Sie den Ölstand. Stecken Sie dazu den Ölpeilstab vollständig in die dafür vorgesehene Öffnung und ziehen Sie ihn wieder heraus. Wenn der Ölstand zwischen den zwei Markierungen liegt, muss kein Öl nachgefüllt werden.

Wichtig!

Das Motoröl muss ungeachtet der Betriebsstunden einmal jährlich ausgewechselt werden.

Motorölmenge 1,1 Liter

Fassungsvermögen Motoröl:

306cc - 32 oz. (1,1 Liter)

max. min.

Hinweis: Die gesamte Ölmenge sollte aufgrund des Montagewinkels und des ordnungsgemäßen Ablassens 4 weitere Unzen (ca. 0,1 Liter) über den obigen Mengen liegen.

Hinweis

Wenn der Motor mit einem niedrigen Ölstand läuft, kann das zu Motorschäden führen.

Motorölempfehlungen

Das Motoröl beeinflusst die Leistung und die Lebensdauer. Verwenden Sie ein 4-Takt-Automobil-Detergentienöl.

SAE 10W-30 wird für die allgemeine Anwendung empfohlen.

Andere in dem Diagramm gezeigte Viskositäten können verwendet werden, wenn es die Durchschnittstemperatur in Ihrem Bereich zulässt. Die SAE-Ölviskosität und die Nutzungsklassifizierung befinden sich auf dem API-Label auf dem Ölbehälter. Verwenden Sie Motoröl API SERVICE Kategorie SJ oder höher.

18.12.2 Batteriewartung

⚠ Vorsicht

Batterien enthalten Schwefelsäure, die schwere Verbrennungen verursachen kann. Vermeiden Sie Kontakt mit Haut, Augen oder Kleidung. Erste Hilfe - Äußerlich: Mit viel Wasser abspülen. Innerlich: Trinken Sie große Mengen Wasser oder Milch. Rufen Sie umgehend einen Arzt. Augen: Spülen Sie 15 Minuten lang mit viel Wasser und nehmen Sie umgehend ärztliche Hilfe in Anspruch. Halten Sie Batterien aus der Reichweite von Kindern fern.

⚠ Vorsicht

Vor dem Inspizieren oder Ausbauen der Batterie müssen Sie den Motor ausschalten und das Zündschloss in die Stellung „AUS“ bringen.

⚠ Vorsicht

Entfernen Sie beim Ausbauen der Batterie stets das negative Erdungskabel zuerst. Gehen Sie umgekehrt vor, wenn Sie eine Batterie einbauen, verbinden Sie das Erdungskabel immer zuletzt. Das verhindert eine mögliche Explosion durch Funkenbildung.

⚠ Vorsicht

Tragen Sie beim Arbeiten mit der Batterie stets einen Augenschutz.

1. Überprüfen Sie, ob die Batterie deformiert erscheint.
2. Tauschen Sie die Batterie aus, wenn sie deformiert ist.

3. Befreien Sie die Batterieabdeckung (Lüftungsöffnung) von Staub.

4. Überprüfen Sie, ob die Batterieanschlüsse gelockert sind. Ziehen Sie diese fest, wenn sie gelockert sind. Achten Sie darauf, dass Sie die positive Schraube festziehen und stellen Sie sicher, dass das verwendete Werkzeug nicht die Verkleidung berührt.

⚠️ Warnung!

Stellen Sie vor dem Festziehen der positiven Schraube sicher, dass Sie den Schalter des negativen Erdungskabels zuerst ausschalten.

18.12.3 Batterie aufladen

△ Vorsicht

Wenn die Batterie aktiviert wurde, sind Wasserstoff- und Sauerstoffgase in der Batterie extrem explosiv. Halten Sie offene Funken und Flammen jederzeit von der Batterie fern, insbesondere beim Aufladen der Batterie.

⚠ Vorsicht

Beginnen Sie beim Trennen des Kabels von der Batterie mit dem negativen Anschluss. Beginnen Sie beim Anschließen des Kabels an die Batterie mit dem positiven Anschluss.

Vorsicht

Prüfen Sie den Ladezustand der Batterie nicht, indem Sie einen Metallgegenstand über die Anschlüsse legen.

1. Um die Batterie langsam zu laden, schließen Sie den positiven Pol der Batterie an den positiven Ladeanschluss an und den negativen an den negativen Anschluss. Laden Sie dann wie gewohnt auf.

2. Eine Schnellaufladung sollte nur in Notfällen durchgeführt werden. Dann wird die Batterie bei hoher Geschwindigkeit und in kurzer Zeit teilweise aufgeladen. Wenn Sie eine schnell aufgeladene Batterie verwenden, muss die Batterie so schnell wie möglich wieder aufgeladen werden. Wenn das nicht erfolgt, kann das die Lebensdauer der Batterie verkürzen.

3. Verwenden Sie eine Batterie mit den gleichen Spezifikationen, wenn eine alte Batterie gegen eine neue Batterie ausgetauscht wird.

18.12.4 Schmieren der Zähne des Schwenklagers

1. Füllen Sie durch die Schmiernippel Fett ein (an der rechten Seite).
2. Schmieren Sie an jeder 90°-Grad-Position (1,58 Rad.) des Schwenkrahmens.
3. Füllen Sie ca. 50 g Fett ein (ca. 20 Hübe mit der Schmierpistole). Verteilen Sie das Fett über den Zähnen.

18.12.5 Inspektion und Reinigung des Luftfilter-elements

1. Öffnen Sie die Motorhaube und entfernen Sie die Staubabdeckung.
2. Nehmen Sie das äußere Element hinaus, reinigen Sie das Element sowie das Innere des Gehäuses und bauen Sie wieder zusammen.
3. Geben Sie beim erneuten Zusammenbau Acht, die Staubabdeckung mit der Markierung OBEN (Pfeil) nach oben gerichtet anzubringen. Entfernen Sie das innere Element nicht.

Wichtig!

Wenn die Maschine in extrem staubigen Bereichen eingesetzt wird, muss das Luftfilterelement häufiger als in den angegebenen Wartungszeiträumen inspiziert und gereinigt werden.

Wichtig!

Der Luftfilter hat ein Trockenelement, halten Sie es frei von Öl.

Wichtig!

Lassen Sie den Motor nicht ohne den Luftfilter laufen.

18.12.6 Wartung des Luftfilters

⚠ Vorsicht

Tragen Sie einen Augenschutz!

Reinigen mit Druckluft

Der Druck der Druckluft muss unter 205 kPa (2,1 kg/cm) liegen und die Kartusche muss von der Innenzur Außenseite saubergeblasen werden, bis die Staubablagerungen vollständig entfernt wurden.

Wenn die Luftansaugung immer noch nicht ausreicht oder die Farbe der Abgase auch nach der Reinigung unnormal ist, muss das Luftfilterelement ausgetauscht werden.

18.12.7 Prüfen der Zündkerze

Verwenden Sie den speziellen Zündkerzenschlüssel, um die Zündkerze zu entfernen und prüfen Sie, ob sich an der Zündnadel Kohlenstoffablagerungen befinden. Entfernen Sie in diesem Fall die Kohlenstoffablagerungen. Tauschen Sie die Zündkerze aus, wenn sie defekt ist.

0,6 - 0,7mm

18.12.8 Warten der Zündkerze

• E6TC (Torch) und E6RTC (Torch) werden nur für 79cc- und 98cc-Motoren verwendet.
• F6TC-, F6RTC- oder F6RTP-Zündkerzen (Torch) werden empfohlen.

Querverweise:

• Die Bezeichnung der Champion-Zündkerze ist: RN9YC (einige Tabellen zeigen RN9YCC)
• Die Bezeichnung der NGK-Zündkerze ist: BPR6ES
• Die Bezeichnung der BOSCH-Zündkerze ist: WR6DC

⚠ Vorsicht

Die Verwendung einer falschen Zündkerze kann den Motor beschädigen.

1. Nehmen Sie den Zündkerzenstecker ab und entfernen Sie mit Druckluft Ablagerungen aus dem Bereich der Zündkerze.

2. Entfernen Sie die Zündkerze mit einem 13-/16-Zoll Zündkerzenschlüssel.

3. Untersuchen Sie die Zündkerze. Tauschen Sie diese aus, wenn die Elektroden abgenutzt oder die Isolierung gerissen oder abgesplittert ist. Der Zündkerzenabstand sollte auf 0,027 - 0,030 Zoll eingestellt werden.

4. Installieren Sie die Zündkerze vorsichtig, um ein Verkeilen der Gewinde zu vermeiden. Schrauben Sie die Zündkerze mit der Hand hinein, bis sie sich nicht mehr dreht.
5. Ziehen Sie die Zündkerze mit einem 13-/16-Zoll Zündkerzenschlüssel fest. Ziehen Sie die Zündkerze mit einer 1/4-Drehung fest, wenn die Zündkerze sitzt.
   Eine gelockerte Zündkerze kann überhitzen und den Motor beschädigen. Übermäßiges Festziehen der Zündkerze kann das Gewinde im Zylinderkopf beschädigen.
6. Bringen Sie den Zündkerzenstecker wieder an. Stellen Sie sicher, dass er sicher einrastet.

⚠ Vorsicht

Alle 100 Betriebsstunden:

Führen Sie gleichzeitig die komplette 50-Betriebsstunden-Wartung durch.

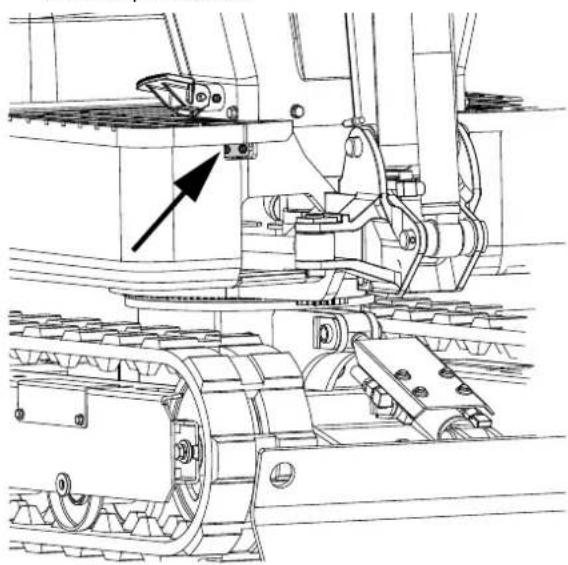

18.12.9 Schmieren des Schwenklagers

1. Schmieren Sie durch die entsprechenden Schmiernippel.
2. Schmieren Sie an jeder 90°-Position (1,58 Rad) des Schwenkrahmens.
3. Tragen Sie an jeder Stelle 5 Stöße mit der Schmierpistole auf.

Alle 200 Betriebsstunden:

Führen Sie gleichzeitig die komplette 50- und 100-Betriebsstunden-Wartung durch.

18.12.10 Austauschen des Luftfilterelements

Öffnen Sie die Motorhaube und entfernen Sie die Staubabdeckung. Entfernen Sie das äußere und das innere Element und tauschen Sie diese durch neue Elemente aus. Achten Sie beim Wiederzusammenbau darauf, dass Sie die Staubabdeckung mit der Markierung OBEN (Pfeil) nach oben gerichtet anbringen.

Wichtig! Verkürzen Sie die Austauschintervalle, wenn Sie in Bereichen mit viel Staub oder Sand arbeiten.

18.12.11 Prüfen der Benzinleitung

1. Überprüfen Sie, ob alle Leitungen und Schlauchklemmen fest sitzen und unbeschädigt sind.
2. Wenn die Leitungen und Schlauchklemmen abgenutzt oder beschädigt sind, müssen sie repariert oder sofort ausgetauscht werden.

Alle 1000 Betriebsstunden:

Führen Sie gleichzeitig die komplette 50-, 100-, 200- und 500-Betriebsstunden-Wartung durch.

Wechseln des Hydrauliköls (einschließlich Austauschen des Ansaugfilters und des Rücklauffilters im Hydrauliktank)

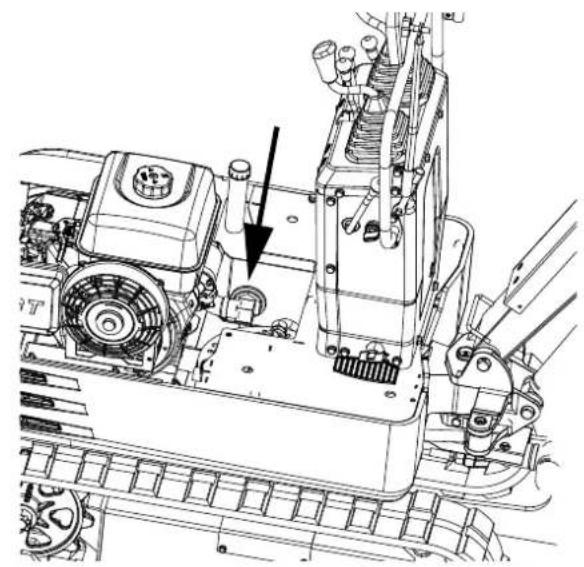

Prüfen Sie den Stand des Hydrauliköls im Sichtfenster. Fügen Sie Öl hinzu, wenn der Stand niedriger als 1/3 ist.

Hydraulikölmengen Hydrauliköltank ca.	10,8 Liter
Gesamte Ölmenge ca. 14,0 Liter

18.12.12 Hydraulikölkontrolle

1. Wechseln und Auffüllen von Hydrauliköl (1) Verwenden Sie zum Wechseln oder Auffüllen von Öl nur die in dem Bedienerhandbuch empfohlenen Ölsorten.
2. Vermischen Sie beim Nachfüllen von Öl keine unterschiedlichen Marken.
3. Wechseln von Rücklauffilter und Öl.
4. Der Filter muss aufgrund der Kontamination durch häufiges Abnehmen und Anbringen der Leitungen öfter gewechselt werden.
5. Verwenden Sie zum Auswechseln den richtigen Filter.
6. Ölwechsel nach Betriebsstunden.

	Rücklauffilter Ansaugfilter
Normale Bag-gerarbeiten	Alle 1000 Stun-den	1000 Stun-den

Jährliche Wartung:

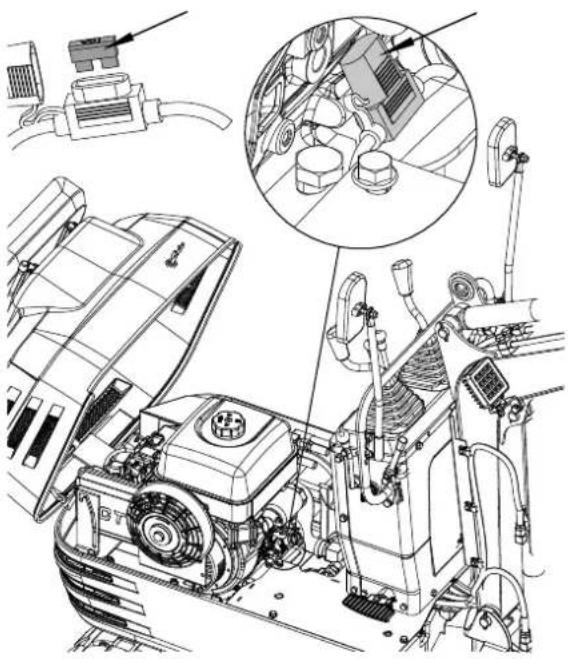

18.12.13 Elektrische Verkabelung und Sicherungen

Überprüfen Sie die Anschlüsse regelmäßig auf ordnungsgemäße Verbindungen. Gelockerte Kabelanschlüsse oder beschädigte Kabel können zu Fehlfunktionen des elektrischen Systems führen. Es könnte zu Kurzschlüssen, Kriechströmen und anderen kostspieligen Problemen kommen. Überprüfen Sie die Verkabelung und tauschen Sie beschädigte Komponenten umgehend aus. Setzen Sie sich mit Ihrem Händler in Verbindung, wenn die Sicherung gleich nach dem Austauschen durchbrennt. Verwenden Sie nur die angegebenen Sicherungen.

18.12.14 Austauschen der Zündkerze

Nehmen Sie den Austausch nach einem Jahr oder nach 500 Betriebsstunden vor. Wartung alle zwei Jahre.

18.12.15 Austauschen der Benzinleitung

Tauschen Sie die Leitungen und Klemmen aus. (Siehe „Kontrollieren der Benzinleitung“ unter Wartung alle 200 Stunden.)

18.13 Andere Einstellungen und Austausch

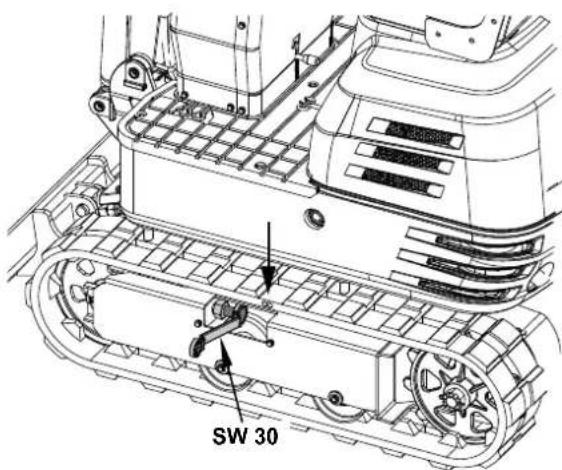

18.13.1 Einstellen der Raupen

Gehen Sie zum Lockern der Raupen wie folgt vor:

⚠ Vorsicht

Kriechen Sie nicht unter den Bagger.

1. Entfernen Sie die seitliche Abdeckplatte und lösen Sie die Mutter M20 im Inneren mit einem 30mm-Schraubenschlüssel.
2. Stellen Sie die Sechskantschaube M20x120 ein und drehen Sie diese im Uhrzeigersinn, um die Raupe festzuziehen. Die Raupe lockert sich, wenn Sie im Uhrzeigersinn drehen.
3. Ziehen Sie die Mutter M20 nach dem Einstellen mit einem Schraubenschlüssel fest.

Hinweis

Beim Festziehen muss das Drehmoment zwischen 98 und 108 Nm liegen.

1. Bringen Sie die seitliche Abdeckplatte an.

Wichtig!

Wenn die Raupen zu fest angezogen sind, erhöht das den Verschleiß.

Wichtig!

Wenn die Raupen zu locker sind, können die Raupenschuhe mit dem Ritzel kollidieren und der Verschleiß wird erhöht. Die Raupen können sich verschieben und ablösen.

Wichtig!

Reinigen Sie die Raupen nach jeder Anwendung.

Wichtig!

Sollte die Spannung der Raupen durch anhaftenden Schlamm erhöht werden, heben Sie die Raupen mithilfe von Ausleger, Arm und Schaufel an, lassen Sie den Motor im Leerlauf drehen und entfernen Sie den Schlamm sorgfältig von den Raupen, insbesondere den Öffnungen der Verbindungsplatte.

Spannen Sie die Raupen wie angegeben:

SW 30

1. Spannen Sie die Raupen, wenn sie angehoben sind, bis der Abstand (Freiraum zwischen der Raupenrolle und der Innenfläche der Raupen) 10 bis 15 mm beträgt (siehe Abbildung). In diesem Fall wird das Verbindungsstück der Raupen mittig oben zwischen der Leerlaufrolle und dem Ritzel positioniert.

Gefahr!

Arbeiten Sie unter diesen Bedingungen nicht unter der Maschine.

Gefahr!

Verlassen Sie sich aus Sicherheitsgründen nicht auf hydraulische Stützen, diese können auslaufen, plötzlich abfallen oder unbeabsichtigt abgesenkt werden.

10 bis 15 mm

Wichtig!

Stellen Sie sicher, dass sich keine Fremdkörper wie Steine in den Raupen verfangen. Entfernen Sie derartige Fremdkörper, bevor Sie die Raupenspannung einstellen.

Wichtig!

Raupen- Verbindungsstück

Die Enden der Gummiraupen sind mit einem Verbindungsstück zusammengefügt. Beim Einstellen der Raupen muss das Verbindungsstück oben mittig zwischen der Leerlaufrolle und dem Ritzel positioniert werden. Wenn das Verbindungsstück falsch positioniert wurde, wird die Raupe zu locker gespannt und es wird eine weitere Neujustierung nötig.

Wichtig!

Drehen Sie die Raupe nach dem Einstellen ein oder zwei Mal, um die Spannung zu prüfen.

Wichtig!

Darüber hinaus müssen beim Einstellen der Raupen die folgenden Punkte beachtet werden. (1) Wenn eine Raupe mehr als 0,98 Zoll (25 mm) durchhängt, muss sie neu eingestellt werden. (2) Überprüfen Sie die Spannung der Raupen 30 Stunden nach dem ersten Gebrauch und justieren Sie bei Bedarf neu. Prüfen und stellen Sie dann alle 50 Betriebsstunden ein.

Besondere Hinweise zur Verwendung von Gum- miraupen

1. Führen Sie Richtungswechsel möglichst als langsame Schwenks durch. Vermeiden Sie Drehungen auf der Stelle, um Verschleiß und das Eindringen von Schmutz zu vermeiden.

2. Bewegen Sie die Maschine über eine kurze Entfernung gerade rückwärts, wenn zu viel Schmutz und Sand die Raupen verstopfen. Dann fallen Erdboden und Sand heraus und Sie können die Richtung wechseln.

3. Vermeiden Sie es, die Gummiraupen auf Flussbetten, steinigen Untergründen, Stahlbeton und Eisenplatten zu verwenden. Das Gummi kann beschädigt und der Verschleiß verstärkt werden.

18.14 Auswechseln der Schaufel

⚠ Vorsicht

Wenn die Kupplungsstifte entfernt oder installiert werden, können Späne abfallen. Verwenden Sie stets Handschuhe, eine Schutzbrille und einen Helm.

⚠ Vorsicht

Arbeiten Sie stets zu zweit, wenn ein Gerätewechsel bei laufendem Motor durchgeführt werden muss. Eine Person sitzt im Bedienersitz und die andere arbeitet an der Maschine.

⚠ Vorsicht

Verwenden Sie zum Zentrieren der Öffnungen nicht Ihre Finger. Diese könnten verletzt oder bei plötzlichen, unkontrollierten Bewegungen abgetrennt werden.

⚠ Vorsicht

Lesen Sie das Handbuch des Anbauteils, um einen Arbeitsgang richtig und sicher durchzuführen, wenn andere Anbauteile installiert werden.

18.15 Sicherungen auswechseln

Zum Schutz der elektrischen Schaltkreise ist eine träge Sicherung vorhanden. Überprüfen Sie die elektrischen Schaltkreise auf Probleme und tauschen Sie die alte durch eine neue, kompatible träge Sicherung aus, wenn sie durchgebrannt ist.

1. Entfernen Sie die Abdeckung vom Sicherungskasten.
2. Ersetzen Sie die durchgebrannte Sicherung durch eine neue Sicherung mit der gleichen Leistung.

Leistung der Sicherung und Schaltkreise

Nr. Leistung Schaltkreis
1 10 A	Arbeitsrelaissicherung
2 10 A	Sicherung, Arbeitsleuchte, Hupe, Stundenzähler

18.16 Regelmäßiger Austausch von wichtigen Bauteilen

Um den sicheren Betrieb zu gewährleisten, raten wir Ihnen dringend, die Maschine in regelmäßigen Intervallen zu inspizieren und zu warten. Bitten Sie für zusätzliche Sicherheit Ihren Händler, die folgenden wichtigen Bauteile auszutauschen.

Diese Teile unterliegen Materialverschlechterung oder nutzen sich mit der Zeit ab. Bei der regelmäßigen Inspektion ist schwer einzuschätzen, wie stark sie geschädigt sind. Daher müssen sie durch neue Teile ersetzt werden, auch wenn die Abnutzung nach einer bestimmten Nutzungsdauer nicht sichtbar ist.

Wenn ein Bauteil vor dem Ende der Nutzungsdauer abgenutzt ist, muss es wie andere Teile repariert oder ausgetauscht werden.

Wenn eine Schlauchklemme deformiert oder gerissen ist, muss sie repariert werden.

Inspizieren Sie bei Hydraulikleitungen, die nicht regelmäßig ausgetauscht werden, die folgenden Punkte. Ziehen Sie sie bei Auffälligkeiten fest oder tauschen Sie sie aus.

Tauschen Sie beim Auswechseln der Hydraulikleitungen auch ihre O-Ringe und Dichtungen aus. Setzen Sie sich zum Austausch von wichtigen Teilen mit Ihrem Händler in Verbindung.

Überprüfen Sie bei den folgenden regelmäßigen Inspektionen auch die Benzin- und Hydraulikleitungen.

Inspektionsintervall	Kontrollpunkte
Tägliche Kontrollen Auslaufendes Öl an den Anschlüssen und Punkten von Benzin- und Hydraulikleitungen.
Monatlich Auslaufen des Öl an den Anschlüssen und Punkten von Benzin- und Hydraulikleitungen. Beschädigungen an Benzin- und Hydraulikleitungen (Risse, Scheuerstellen).
Jährlich Auslaufendes Öl an den Anschlüssen und Punkten von Benzin- und Hydraulikleitungen. Beeinträchtigungen, Deformierung, Verschlechterung, Verdrehung und andere Schäden (Risse, Scheuerstellen) bei Benzin- und Hydraulikleitungen.

Liste der wichtigen Komponenten

Nr.	Bauteile	Ort der Anwendung	Menge	Zeitraum
1 Hydraulikleitung (An-saugung)		Hauptpumpe 1		Alle 2 Jahre oder 4000 Stun-den
2 Hydraulikleitung (Zu-fuhr)		Hauptpumpe-Regelventil 2
3 Hydraulikleitung (Auslegerzylinder)		Regelventil-Auslegerzy-linder	2
4 Hydraulikleitung (Armzylinder)		Regelventil-Armzylinder 2
5 Hydraulikleitung (Schaufelzylinder)		Regelventil-Schaufelzy-linder	2
6 Hydraulikleitung (Schwenkzylinder)		Regelventil-Schwenk-zylinder	2
7 Hydraulikleitung (Planierschildzylinder & Raupenzylinder)		Regelventil-Drehgelenk 4
		Drehgelenk-Planier-schildzylinder	4
		Drehgelenk-Tankzylinder	2
8 Hydraulikleitung Regelventil-Anschluss 1
			Anschluss-Rücklauflei-tung	1
9 Hydraulikleitung (Schwenkmotor)		Regelventil-Schwenk-motor	2

Verwenden Sie nur eine vom Händler zugelassene Hydraulikleitung, um schwere Schäden des Hydrauliksystems zu vermeiden.

18.17 Empfohlene Ölsorten

Kraftstoffempfehlungen

Verwenden Sie bleifreies Benzin mit einer Oktanzahl von 86 oder höher. Diese Motoren arbeiten am besten mit bleifreiem Benzin. Verwenden Sie NIE abgestandenes oder kontaminiertes Benzin oder eine Öl-/Benzinmischung. Verhindern Sie, dass Schmutz oder Wasser in den Benzintank gelangen. Verwenden Sie ausschließlich geeignete und ordnungsgemäß gekennzeichnete Benzinkanister. Maximaler empfohlener Ethanolgehalt: 10% Dies ist nicht mit E15 kompatibel.

Motorölempfehlungen

Das Motoröl beeinflusst die Leistung und die Lebensdauer. Verwenden Sie 4-Takt-Automobilöl. SAE 10W-30 wird für die allgemeine Anwendung empfohlen. Andere in dem Diagramm gezeigte Viskositäten können verwendet werden, wenn es die Durchschnittstemperatur in Ihrem Bereich zulässt.

Empfohlene Hydrauliköle Wichtig!

Vor der Auslieferung wurde ein Hydrauliköl der Qualität ISO 32 verwendet.

Empfohlener Hydrauliköltyp: 10W AW32

ASLE H-150

ISO 32

Empfohlenes Schmieröl

Anwendung Shell Mobil Exxon
Schmieren Shell Alva-nia EP2		Mobilux EP2	Beacon Q2

Die SAE-Ölviskosität und die Nutzungsklassifizierung befinden sich auf dem API-Label auf dem Ölbehälter. Verwenden Sie Motoröl API SERVICE Kategorie SJ oder höher.

19. Reparatur & Ersatzteilbestellung

Nach Reparatur oder Wartung vergewissern Sie sich, ob alle sicherheitstechnischen Teile angebracht und in einwandfreiem Zustand sind. Verletzungsgefährdende Teile vor anderen Personen und Kindern unzugänglich aufbewahren.

Achtung: Laut Produkthaftungsgesetz wird nicht für Schäden gehaftet, die durch unsachgemäße Reparaturen oder durch Nichtverwendung von Originalersatzteilen verursacht werden.

Beauftragen Sie einen Kundendienst oder einen autorisierten Fachmann. Entsprechendes gilt auch für Zubehörteile.

Ersatzteile und Zubehör erhalten Sie in unserem Service-Center. Scannen Sie hierzu den QR-Code auf der Titelseite.

Anschlüsse und Reparaturen

Anschlüsse und Reparaturen der elektrischen Ausrüstung dürfen nur von einer Elektro-Fachkraft durchgeführt werden.

Geben Sie bei Rückfragen bitte folgende Daten:

• Stromart des Motors
- Daten des Maschinen-Typenschildes
- Daten des Motor-Typenschildes

Wichtiger Hinweis im Fall einer Reparatur:

Bei Rücklieferung des Produkts zur Reparatur beachten Sie bitte, dass es aus Sicherheitsgründen öl- und kraftstofffrei an die Servicestation gesendet werden muss.

19.1 Ersatzteilbestellung

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden:

• Modellbezeichnung
• Artikelnummer
• Daten des Typenschildes

Ersatzteile / Zubehör Artikel-Nr.:

Baggerdach 7915001704

Baggerdaumen 7915001701

Baggerrechen 7915001705

Böschungslöffel 7915001703

Haltekralle 7915001702

19.2 Service-Informationen

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsmäßigen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Verschleißteile*: Keilriemen, Motoröl, Zündkerze, Luftfilter, Gummiketten

* nicht zwingend im Lieferumfang enthalten!

20. Entsorgung und Wiederverwertung

Hinweise zur Verpackung

Die Verpackungsmaterialien sind recyclebar. Bitte Verpackungen umweltgerecht entsorgen.

Hinweise zum Batteriegesetz (BattG)

Altbatterien und -Akkus gehören nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsorgung zuzuführen!

• Zur sicheren Entnahme von Batterien oder Akkus aus dem Elektrogerät und für Informationen über deren Typ bzw. chemisches System beachten Sie die weiteren Angaben innerhalb der Bedienungs-bzw. Montageanleitung.
• Besitzer bzw. Nutzer von Batterien und Akkus sind nach deren Gebrauch gesetzlich zur Rückgabe verpflichtet. Die Rückgabe beschränkt sich auf die Abgabe von haushaltsüblichen Mengen.
• Altbatterien können Schadstoffe oder Schwermetalle enthalten, die der Umwelt und der Gesundheit Schaden zufügen können. Eine Verwertung der Altbatterien und Nutzung der darin enthaltenen Ressourcen trägt zum Schutz dieser beiden wichtigen Güter bei.
• Das Symbol der durchgestrichenen Mülltonne bedeutet, dass Batterien und Akkus nicht über den Hausmüll entsorgt werden dürfen.

• Befinden sich zudem die Zeichen Hg, Cd oder Pb unterhalb des Mülltonnensymbols, so steht dies für Folgendes:

• Hg: Batterie enthält mehr als 0,0005 % Quecksilber

• Cd: Batterie enthält mehr als 0,002 % Cadmium
• Pb: Batterie enthält mehr als 0,004 % Blei

- Akkus und Batterien können bei folgenden Stellen unentgeltlich abgeben werden:

• Öffentlich-rechtliche Entsorgungs- bzw. Sammelstellen (z. B. kommunale Bauhöfe)
• Verkaufsstellen von Batterien und Akkus
• Rücknahmestellen des gemeinsamen Rücknahmesystems für Geräte-Altbatterien
• Rücknahmestelle des Herstellers (falls nicht Mitglied des gemeinsamen Rücknahmesystems)

- Diese Aussagen sind nur gültig für Akkus und Batterien, die in den Ländern der Europäischen Union verkauft werden und die der Europäischen Richtlinie 2006/66/EG unterliegen. In Ländern außerhalb der Europäischen Union können davon abweichende Bestimmungen für die Entsorgung von Akkus und Batterien gelten.

Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Kraftstoffe und Öle

• Vor der Entsorgung des Geräts müssen der Kraftstofftank und der Motorölbehälter geleert werden!
• Kraftstoff und Motoröl gehören nicht in den Hausmüll oder Abfluss, sondern sind einer getrennten Erfassung bzw. Entsorgung zuzuführen!
• Leere Öl- und Kraftstoffbehälter müssen umweltgerecht entsorgt werden.

21. Störungsabhilfe

Die folgende Tabelle zeigt Fehlersymptome auf und beschreibt, wie Sie Abhilfe schaffen können, wenn Ihr Produkt einmal nicht richtig arbeitet. Wenn Sie das Problem damit nicht lokalisieren und beseitigen können, wenden Sie sich an Ihre Service-Werkstatt.

Störung Mögliche Ursache Abhilfe
Motor	Startschwierigkeiten	Der Benzinhahn ist geschlossen.	Stellen Sie sicher, dass sich der Benzinhahn in der Stellung „Offen“ befindet.
		Luft oder Wasser im Kraftstoffsystem.	Siehe die Anleitung im Abschnitt „Wasser oder Luft aus dem Benzintank entfernen“, um Luft und Wasser zu entfernen.
		Die Viskosität des Öls ist zu hoch, so dass der Motor im Winter zu träge dreht.	Verwenden Sie Winter- Hydrauliköl.
		Die Batterie ist fast leer. Der Anlasser funktioniert nicht.	Starten Sie mit dem Seilzug, um die Batterie wieder aufzuladen.
		Die Zündkerze zündet nicht.	Tauschen Sie die Zündkerze aus.
		Niedriger Ölstand. Fügen	Sie Motoröl hinzu.
	Unzureichende Motorleistung.	Niedriger Benzinstand.	Überprüfen Sie den Benzinstand und füllen Sie bei Bedarf nach.
		Luftfilter verstopft. Reinigen Sie das Luftfilterelement.
	Der Motor geht plötzlich aus.	Niedriger Benzinstand.	Überprüfen Sie den Benzinstand und füllen Sie bei Bedarf nach. Spülen Sie das Kraftstoffsystem.
	Abnormale Farbe der Auspuffgase.	Schlechtes Benzin. Verwenden Sie qualitativ hochwertiges Benzin.
		Zu viel Motoröl.	Lassen Sie das Motoröl bis auf die vorgeschriebene Ölmenge ab.
		Der Kaltstarterhebel schließt das Kaltstarterventil im Vergaser.	Öffnen Sie das Kaltstarterventil.
Hydrauliksystem	Die Leistung von Ausleger, Arm, Schaufel, Antrieb, Schwenkfunktion und Planierschild ist zu schwach.	Zu wenig Hydrauliköl. Fügen Sie Öl hinzu.
		Undichtigkeiten bei Leitungen und/oder Anschlüssen.	Tauschen Sie die Leitung oder den Anschluss aus.
	Der Schwenkmotor funktioniert nicht.	Der Schwenk-Sicherungsbolzen ist in Sicherungsposition.	Nehmen Sie den Schwenk- Sicherungsbolzen aus der Sicherungsposition.
Antriebssystem	Abweichung von der Fahrtrichtung.	Blockierung durch Steine.	Entfernen Sie die Fremdkörper.
		Die Raupen sind zu locker oder zu straff.	Nehmen Sie entsprechende Einstellungen vor.

Hubleistung

1. Die Hubbleistung basiert auf ISO 10567 und übersteigt nicht 75% der statischen Kippladung der Maschine oder 87% der hydraulischen Hubbleistung der Maschine.

2. Die Hübe sind wie folgt:

3. Der Lastenpunkt entspricht dem vorderen Bolzenteil des Arms.
   • Die Maschinenpositionen sind (i) über Front (Schild oben), (ii) über Front (Schild unten), und (iii) über Seite.

4. Der Arbeitszylinder ist der Auslegerzylinder.

5. Die Schaufel des Baggers, der Haken, die Schlaufe und anders Hubzubehör werden bei den Lasten berücksichtigt.

Maschinenzustände:

Keine Schaufel, alle anderen entsprechend den Standardverordnungen.

Warnung!

Es ist nicht zulässig, größere Lasten als die in den Hubbleistungstabellen aufgeführten anzuheben.

Warnung!

Die in den Tabellen angegebenen Werte gelten nur auf ebenem, hartem Untergrund. Beim Anheben auf weichem Untergrund kann die Maschine umstürzen, weil sich die Last nur auf einen Teil der Maschine konzentriert. Die Tabellenwerte werden am Ende des Arms ohne Schaufel berechnet. Um die zulässigen Lasten für Maschinen mit Schaufel zu finden, muss das Gewicht der Schaufel von den Werten in der Tabelle abgezogen werden.

(i) ÜBER FRONT (SCHILD UNTEN)

kN(kg)

Höhe (mm) Lastradius (mm)
	0	380 760 11	40 1520 1900	2280
2400
2000
1600					1,4 (140)
1200					1,4 (140)
800				2,2 (220) 1,6	(160) 1,4	(140)
400				3,0 (300) 1,9	(190) 1,5	(150)
0				3,1 (310) 2,0	(200)
400			3,2 (320) 2,7	(270) 1,7 (170)
800				1,3 (130)
1200

ANBAUTEILE (SEPARAT ERHÄLTLICH)

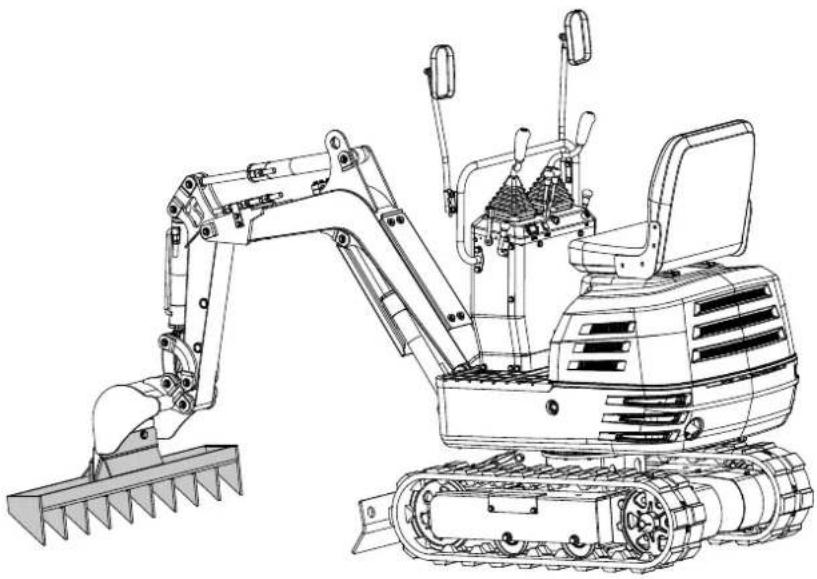

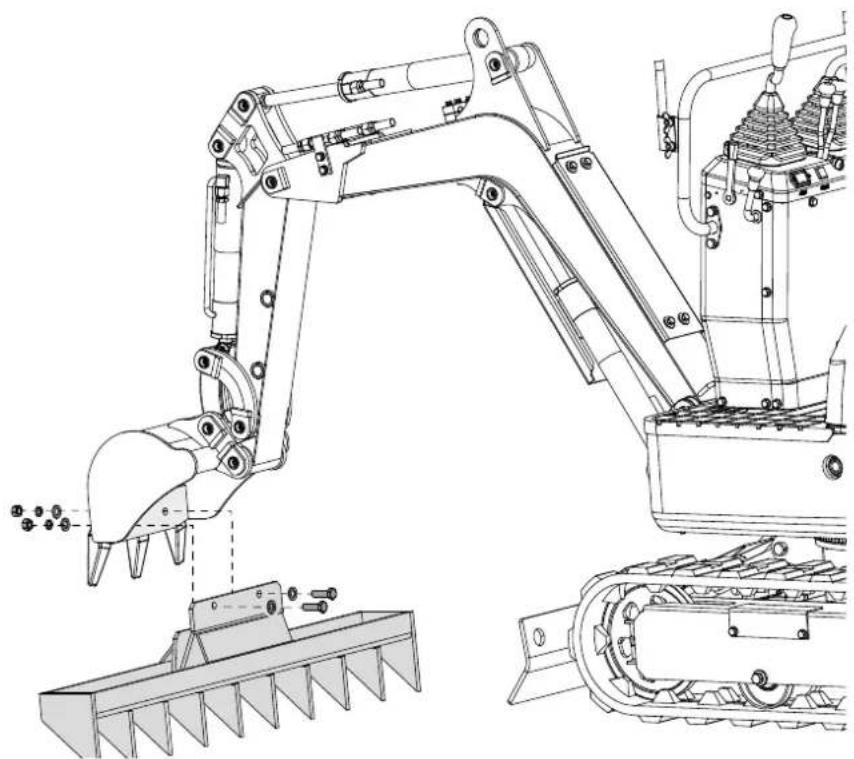

Baggerrechen 7915001705 (SEPARAT ERHÄLTLICH)

Die Harke wird am Ende der Schaufel angebracht und eignet sich ideal für das Zusammenharken von Stroh, Sieben von Gestein oder Planieren des Bodens.

Stoppen Sie die Maschine und heben Sie die Schaufel in eine bestimmte Höhe über dem Boden an. Entfernen Sie die an der Harke vormontierten Schrauben M12x40, Unterlegscheiben und Muttern. Befestigen Sie die Harke mit diesen Standardteilen an der Schaufel.

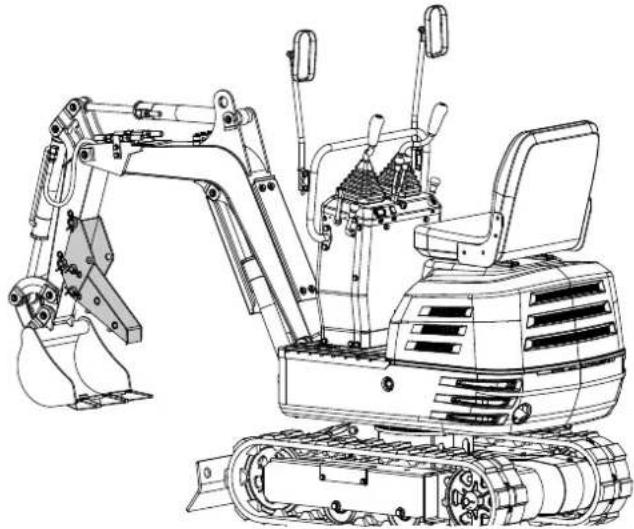

Baggerdaumen 7915001701 (SEPARAT ERHÄLTLICH)

Der Daumengreifer kann Materialien in der Schaufel an Ort und Stelle halten. Er kann zusammen mit der Schaufel verwendet werden, um regelmäßig oder unregelmäßig geformte Materialien zu greifen, zum Beispiel Felsen, Holz oder Bauschutt.

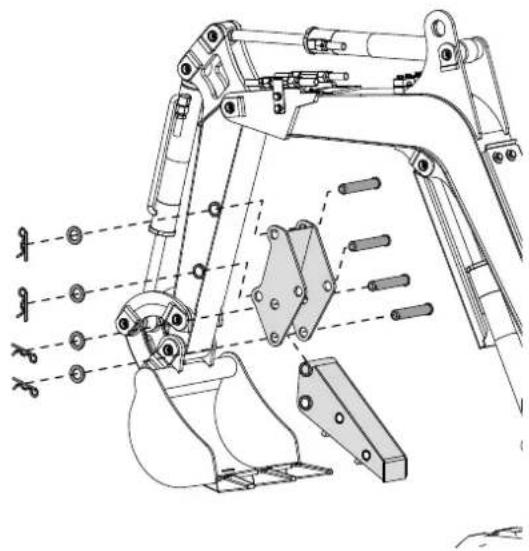

Entfernen Sie die Stifte 20x120, die Unterlegscheiben und R-Stifte aus der Daumengriffhalterung. Befestigen Sie die Halterung am Arm und richten Sie die Öffnungen aus. Führen Sie zwei Wellenstifte durch die Öffnungen, bringen Sie die Unterlegscheiben an und sichern Sie die Verbindung mit R-Stiften. Stecken Sie das größere Ende des Daumengriffs in die Halterung, richten Sie die Öffnungen aus und befestigen Sie mit den zwei anderen Stiften, Unterlegscheiben und R-Stiften.

20 × 120 × 4

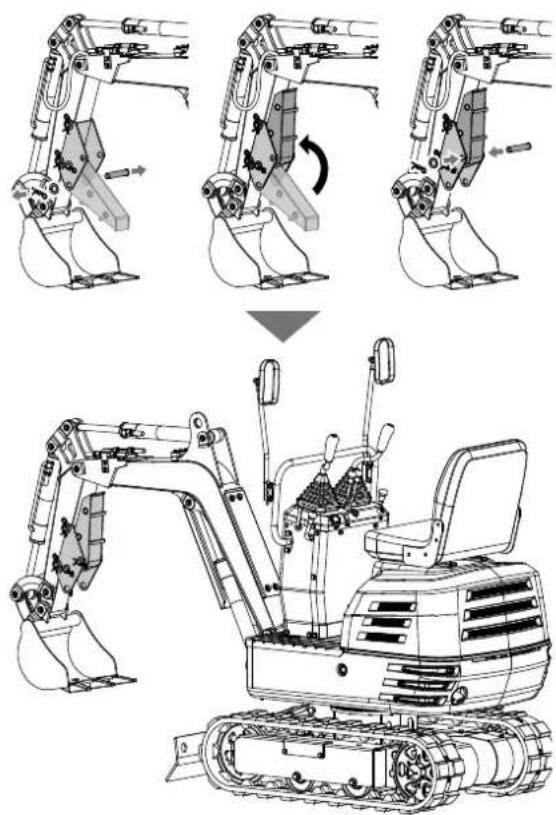

Ziehen Sie den unteren R-Stift und den Stift heraus, wenn der Daumengriff nicht in Gebrauch ist. Klappen Sie den Daumengriff in die Halterung und sichern Sie die obere Position mit den zuvor herausgezogenen Teilen.

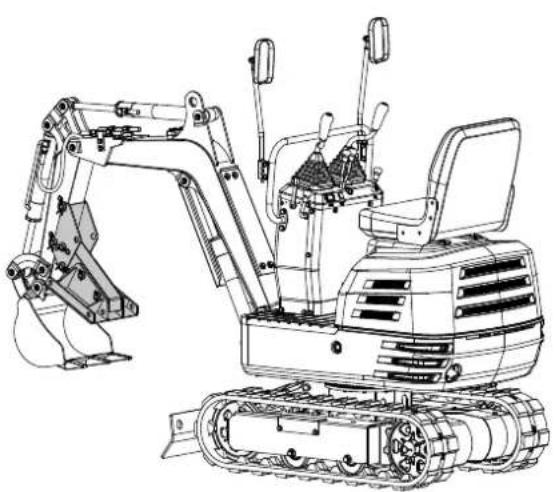

Der Reißzahn kann ohne Abdeckung verwendet werden, um Blätter, Schotter und Stroh einzusammeln. Der komplette Reißzahn mit Abdeckung eignet sich ideal für Materialien mit kleinen Partikeln wie Sand und Erdboden.

Montage des Reißzahns

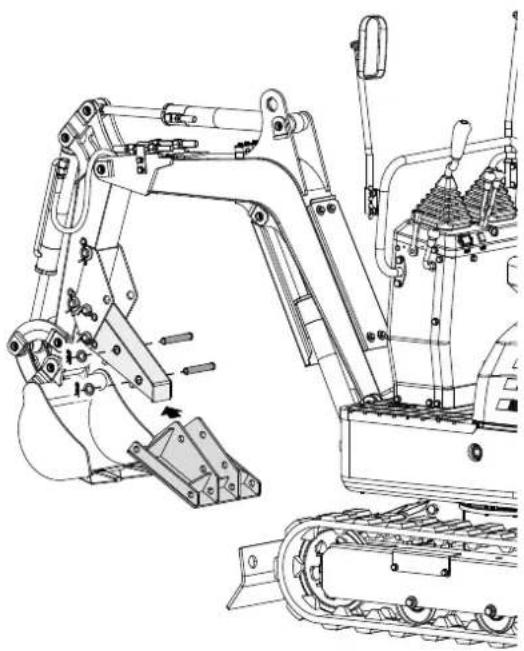

1. Demontieren Sie die Stifte 60x110, die Unterlegscheiben und R-Stifte aus der Klemme. Installieren Sie die Klemme am Daumen, richten Sie die Öffnungen aus und befestigen Sie mit den Stiften, Unterlegscheiben und R-Stiften.

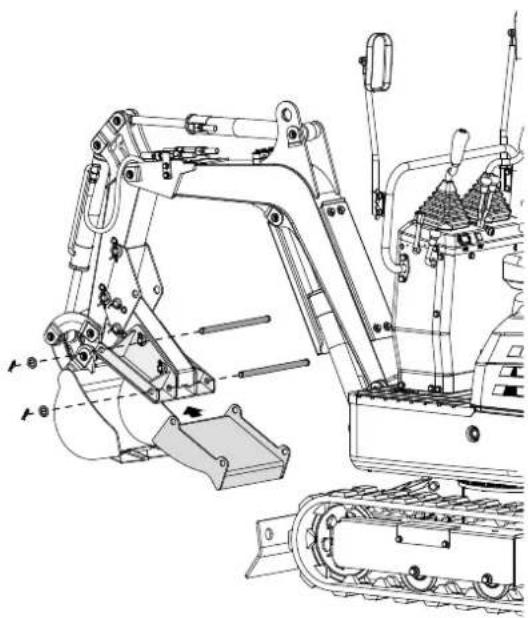

1. Demontieren Sie die Stifte 16x300, die Unterlegscheiben und die R-Stifte aus der Abdeckung des Reißzahns. Befestigen Sie die Abdeckung von außen an der Klemme und richten Sie die Öffnungen aus. Führen Sie zwei Stifte 16x300 durch die Öffnungen, bringen Sie die Unterlegscheiben an und befestigen Sie mit R-Stiften.

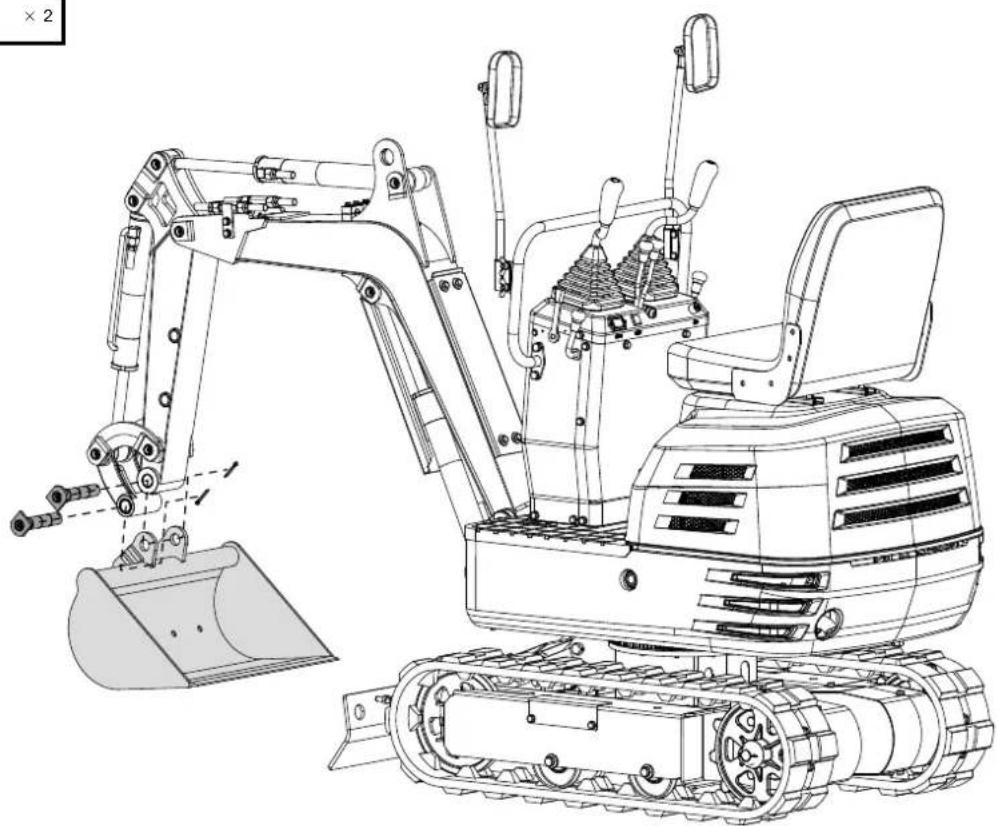

Böschungslöffel 7915001703 (SEPARAT ERHÄLTLICH)

Der Böschungslöffel ersetzt die Standardschaufel der Maschine. Mit seiner größeren Kapazität kann er die Arbeitseffizienz beim Graben von Schüttgut verdoppeln.

Setzen Sie die Standardschaufel auf dem Boden ab und halten Sie die Maschine an. Entfernen Sie die Stifte aus den Bolzen und nehmen Sie die Standardschaufel ab. Montieren Sie den Böschungslöffel mit den im ersten Schritt entfernten Bolzen an der Maschine.

Das Baggerdach ist mit der Plattform der Schwenkeinheit verbunden. Es ist ideal für den Schutz vor Sonnenlicht, Regen und anderen Witterungsbedingungen. Es ist leicht zu montieren und zu demontieren.

Richten Sie die Löcher im unteren Rahmen des Baggerdachs wie abgebildet auf die Löcher in der Plattform der Schwenkeinheit aus. Befestigen Sie den unteren Rahmen mit den mitgelieferten M10x60-Schrauben und Unterlegscheiben.

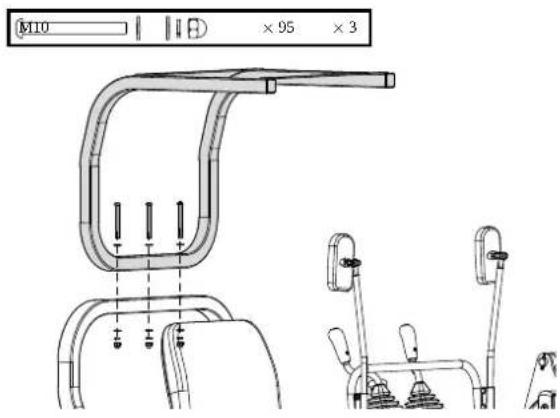

Richten Sie die Löcher im oberen Rahmen wie gezeigt mit den Löchern im unteren Rahmen des Baggerdachs aus. Sichern Sie die Verbindung mit den mitgelieferten M10x95-Schrauben, Unterlegscheiben und Muttern.

Richten Sie die Löcher im Kabinenhaubenoberteil wie gezeigt mit den Löchern im oberen Rahmen des Baggerdachs aus. Befestigen Sie das Kabinenhaubenoberteil mit den mitgelieferten M8x25-Schrauben, Unterlegscheiben und Muttern.

M8 | 12 × 25 × 4

Garantiebedingungen

Revisionsdatum 26.11.2021

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die Servicerufnummer zur Verfügung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen.

Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgendes:

1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Herstellungsfehler beruhen und ist - nach unserer Wahl - auf die unentgelttliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unseren Garantieleistungen ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pflege und Wartung entstanden sind.

• Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.
• Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Verschleiß zurückzuführen sind sowie Schäden und/oder Abnutzung von Verschleißteilen.
• Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden.
• Geräte, an denen Veränderungen oder Modifikationen vorgenommen wurden.
• Geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind.
• Geräte an denen eigenmächtig Reparaturen oder Reparaturen, insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden.
• Wenn die Kennzeichnung am Gerät bzw. die Identifikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind.

- Geräte die eine starke Verschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden.

Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen.

1. Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen jeweils nach Kenntnisierlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services. Das betroffene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle vorzulegen bzw. einzusenden. Wird ein Gerät unvollständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetauscht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sie bitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoffen ist. Das an unser Service-Center eingeschickte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zurück. Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.

2. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sie bitte unser Service-Center.

Bitte verwenden Sie vorzugsweise unser Formular auf unserer Homepage: https://www.scheppach.com/de/service

Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center.

Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung.

1. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb 14 Tagen nach Eingang in unserem Service-Center.

Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so informieren wir Sie rechtzeitig.

1. Verschleißteile - Verschleißteile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Verschleißteile

(siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus.

1. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.

2. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf. unserer Homepage (www.scheppach.com) entnommen werden.

Bei Übersetzungen ist stets die deutsche Fassung maßgeblich.

Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com

Telefon: [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: [e-mail] · Internet: http://www.scheppach.com

* Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gelten

** Verbindungskosten: kostenlos aus dem deutschen Festnetz

Änderungen dieser Garantiebedingungen ohne Voranmeldung behalten wir uns jederzeit vor.

Ersatzteile Zubehör

Reparatur
DokumenteKontakt

10 bis 15 mm

Important!

10 bis 15 mm

Important!

10 bis 15 mm

Importante!

EU-Konformitätserklärung

Originalkonformitätserklärung

Art.-Nr. / Art. no. / N° d'ident.:

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Ichenhausen, 13.01.2025

Signature / Andreas Pecher / Head of Project Management

First CE: 2017

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käufer sämtliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedes Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollte, kostenlos ersetzen. Für Teile,

die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile trägt der Käufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen.

Warranty GB
