BEDIENUNGSANLEITUNG Nighthunter Xtreme 210x50 Steiner

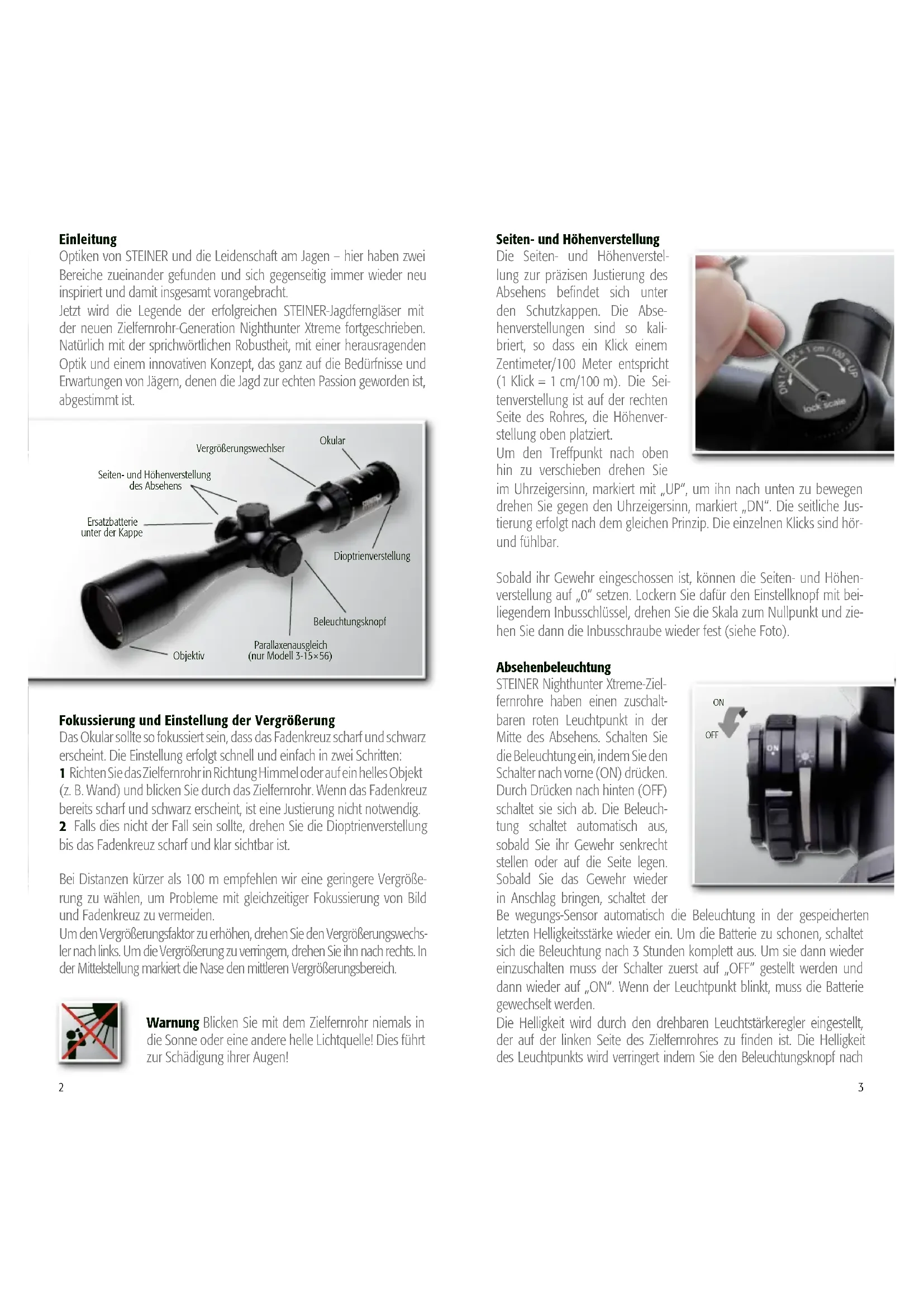

Einleitung Optiken von STEINER und die Leidenschaft am Jagen – hier haben zwei Bereiche zueinander gefunden und sich gegenseitig immer wieder neu inspiriert und damit insgesamt vorangebracht. Jetzt wird die Legende der erfolgreichen STEINER-Jagdferngläser mit der neuen Zielfernrohr-Generation Nighthunter Xtreme fortgeschrieben. Natürlich mit der sprichwörtlichen Robustheit, mit einer herausragenden Optik und einem innovativen Konzept, das ganz auf die Bedürfnisse und Erwartungen von Jägern, denen die Jagd zur echten Passion geworden ist, abgestimmt ist. Fokussierung und Einstellung der Vergrößerung Das Okular sollte so fokussiert sein, dass das Fadenkreuz scharf und schwarz erscheint. Die Einstellung erfolgt schnell und einfach in zwei Schritten: 1 Richten Sie das Zielfernrohr in Richtung Himmel oder auf ein helles Objekt (z. B. Wand) und blicken Sie durch das Zielfernrohr. Wenn das Fadenkreuz bereits scharf und schwarz erscheint, ist eine Justierung nicht notwendig. 2 Falls dies nicht der Fall sein sollte, drehen Sie die Dioptrienverstellung bis das Fadenkreuz scharf und klar sichtbar ist. Bei Distanzen kürzer als 100 m empfehlen wir eine geringere Vergröße- rung zu wählen, um Probleme mit gleichzeitiger Fokussierung von Bild und Fadenkreuz zu vermeiden. Um den Vergrößerungsfaktor zu erhöhen, drehen Sie den Vergrößerungswechs- ler nach links. Um die Vergrößerung zu verringern, drehen Sie ihn nach rechts. In der Mittelstellung markiert die Nase den mittleren Vergrößerungsbereich. Seiten- und Höhenverstellung Die Seiten- und Höhenverstel- lung zur präzisen Justierung des Absehens befindet sich unter den Schutzkappen. Die Abse- henverstellungen sind so kali- briert, so dass ein Klick einem Zentimeter/100 Meter entspricht (1 Klick = 1 cm/100 m). Die Sei- tenverstellung ist auf der rechten Seite des Rohres, die Höhenver- stellung oben platziert. Um den Treffpunkt nach oben hin zu verschieben drehen Sie im Uhrzeigersinn, markiert mit „UP“, um ihn nach unten zu bewegen drehen Sie gegen den Uhrzeigersinn, markiert „DN“. Die seitliche Jus- tierung erfolgt nach dem gleichen Prinzip. Die einzelnen Klicks sind hör- und fühlbar. Sobald ihr Gewehr eingeschossen ist, können die Seiten- und Höhen- verstellung auf „0“ setzen. Lockern Sie dafür den Einstellknopf mit bei- liegendem Inbusschlüssel, drehen Sie die Skala zum Nullpunkt und zie- hen Sie dann die Inbusschraube wieder fest (siehe Foto). Absehenbeleuchtung STEINER Nighthunter Xtreme-Ziel- fernrohre haben einen zuschalt- baren roten Leuchtpunkt in der Mitte des Absehens. Schalten Sie die Beleuchtung ein, indem Sie den Schalter nach vorne (ON) drücken. Durch Drücken nach hinten (OFF) schaltet sie sich ab. Die Beleuch- tung schaltet automatisch aus, sobald Sie ihr Gewehr senkrecht stellen oder auf die Seite legen. Sobald Sie das Gewehr wieder in Anschlag bringen, schaltet der Be wegungs-Sensor automatisch die Beleuchtung in der gespeicherten letzten Helligkeitsstärke wieder ein. Um die Batterie zu schonen, schaltet sich die Beleuchtung nach 3 Stunden komplett aus. Um sie dann wieder einzuschalten muss der Schalter zuerst auf „OFF“ gestellt werden und dann wieder auf „ON“. Wenn der Leuchtpunkt blinkt, muss die Batterie gewechselt werden. Die Helligkeit wird durch den drehbaren Leuchtstärkeregler eingestellt, der auf der linken Seite des Zielfernrohres zu finden ist. Die Helligkeit des Leuchtpunkts wird verringert indem Sie den Beleuchtungsknopf nach Warnung Blicken Sie mit dem Zielfernrohr niemals in die Sonne oder eine andere helle Lichtquelle! Dies führt zur Schädigung ihrer Augen!

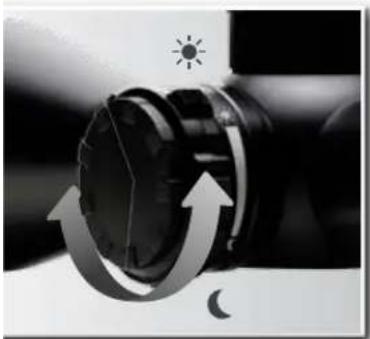

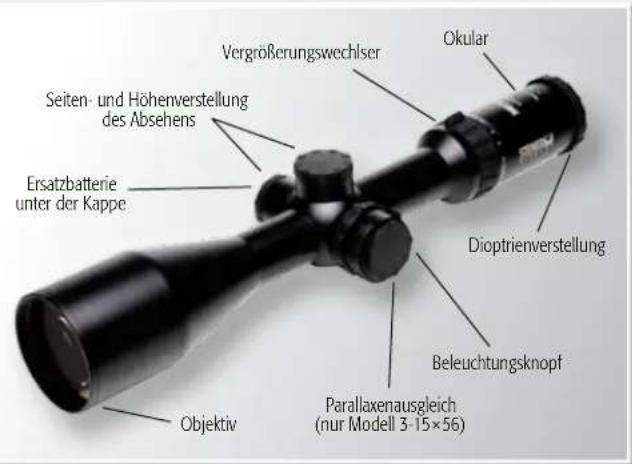

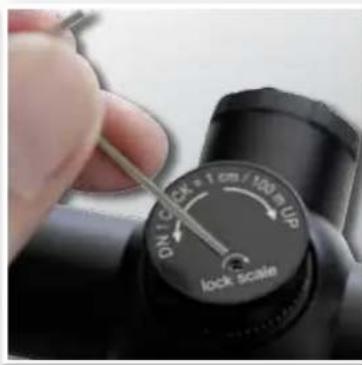

OFF Okular Dioptrienverstellung Vergrößerungswechlser Seiten- und Höhenverstellung des Absehens Parallaxenausgleich (nur Modell 3-15×56) Beleuchtungsknopf Ersatzbatterie unter der Kappe Objektiv54 unten drehen; bei einer Drehung nach oben wird der Leuchtpunkt heller. Für das Feinjustieren kann der Knopf kurz in die gewünschte Richtung angetippt werden bis die gewünschte Helligkeit erreicht ist. Die Absehenbeleuchtung wird von einer 3 Volt Batterie CR 2032 betrieben. Um eine neue Batterie einzusetzen, schrauben Sie das Batteriefach auf der linken Seite auf. Drücken Sie die Batterie an einer Stelle um sie anzuheben und zu entnehmen. Setzen Sie eine neue Batterie mit flacher Seite (+) nach oben ein. Falls Sie das Zielfernrohr länger nicht benutzen (über einen Monat) ist es ratsam die Batterie zu entfernen. Die Kappe mit der Ersatzbatterie kann sowohl oben wie rechts angebracht werden. Anmerkung Bitte informieren Sie sich über die örtlichen Vorschriften zur Entsorgung von elektronischen Produkten. Werfen Sie Batterien nie in den Hausmüll. Parallaxeneinstellung Alle Zielfernrohre sind parallaxfrei auf 100 m justiert. Das Modell 3-15×56 hat einen Parallaxen-Ausgleich von 50 m bis unendlich. Die Parallaxe beschreibt die sichtbare Bewegung des Fadenkreuzes in Relation zum Ziel, wenn das Auge nicht direkt durch die Mittelachse des Zielfern- rohres blickt. Die Parallaxe ist nur bei Zielfernrohren mit höherer Vergrößerung auffällig. Um die Parallaxe auszu gleichen stellen Sie den Einstellring auf der linken Seite des Zielfern rohres auf die ent- sprechende Ziel entfernung. Falls Sie die Entfernung nicht kennen drehen Sie am Einstellring bis das Ziel scharf fokussiert ist. Das Zielfernrohr ist parallaxfrei eingestellt wenn Sie ihr Auge seitlich oder auf- und abwärts bewegen, ohne dass sich das Absehen in Relation zum Ziel zu bewegen scheint. Montage des Zielfernrohres Die Montage erfolgt mit 30 mm Ringen. Die Modelle mit Schiene sind für eine „Z“ bzw. „Zeiss“-Montageschiene ausgelegt. Die mitgelieferte Ab deckung kann zugeschnitten werden um nach der Montage den verbliebenen Bereich der Schienenöffnung abzudecken. STEINER empfiehlt die Verwendung hochwertiger Montagen sowie die Beauftragung eines qualifizierten Büchsen machers, um eine sichere Montage, einen korrekten Augenabstand, die Nutzung des kompletten Sehfelds und maximale Präzision zu gewährleisten. Reinigung und Pflege Ihr Nighthunter Xtreme-Zielfernrohr ist wasserdicht und dank der Stickstoff- Füllung beschlagfrei. Objektiv- und Okularlinsen sind durch die STEINER Nano-Protection

vor aggressiven Substanzen wie Öl, Säuren und Salz- wasser geschützt; die Oberfläche ist extrem wasserabweisend und leicht zu reinigen. Für den Fall, dass die Linsen Staub, Schmutz oder Schlamm ausgesetzt wurden, befolgen Sie bitte folgende Schritte: Grober Schmutz muss zunächst von der Linse entfernt werden um eine Schädigung der Linsenbeschichtung zu vermeiden. Benutzen Sie einen weichen Pinsel um Ablagerungen/Schmutz vorsichtig weg- zubürsten und halten Sie das Zielfernrohr dabei so, dass die Teilchen herabfallen können. Blasen Sie gleichzeitig die Schmutzpartikel von der Linse. Bei extrem starken Verschmutzungen wie getrockneten Schlamm, können Sie die Linse mit klarem Wasser oder einem Linsenreinigungsmittel besprühen um die Verschmutzung zu ent fernen. Zum schnellen Reinigen können Sie das Putztuch benutzen, das in der Neoprenschutzhülle eingenäht ist. Wenn Sie Ihr STEINER-Zielfernrohr regelmäßig reinigen und pflegen wird es Ihnen jahrelang zuverlässige Dienste leisten. Alle beweglichen Teile sind dauerhaft geschmiert. Nur die Oberfläche des Zielfernrohres und die Außenseiten der Linsen müssen gelegentlich gereinigt werden. Zerlegen Sie niemals Ihr Zielfernrohr, dadurch würde die Garantie er- löschen. Falls Probleme mit ihrem STEINER-Zielfernrohr auftreten sollten, bringen Sie es bitte zu Ihrem Händler, der es zur Reparatur an STEINER einsendet. Garantie Mit dem Kauf eines STEINER-Zielfernrohres setzen Sie Ihr Vertauen in die Präzision, Robustheit und Qualität unserer Produkte. Im Gegenzug übernehmen wir die Gewähr für die langjährige Funktion des Zielfernrohres und gewähren eine zehnjährige Garantie ab Kauf datum. Ausgenommen sind Verschleißteile wie Batterien oder Gummierungen. Für die Elektronik ist die Garantie auf 2 Jahre beschränkt. Bitte bewahren Sie den Garantie-Pass, den Sie auf der letzten Seite finden, sorgfältig auf. Senden Sie ihn im Garantiefall vollständig ausgefüllt zusammen mit dem Kaufbeleg und Ihrem Zielfernrohr an uns zurück. Bitte besuchen Sie unsere Website www.steiner.de um weitere Informationen zu erhalten.76 Technische Daten Nighthunter Xtreme 3-15×56 Nighthunter Xtreme 2-10×50 Nighthunter Xtreme 1.6-8×42 Nighthunter Xtreme 1-5×24 Artikelnummer ohne Schiene 8751000204 8750000204 8753000204 8752000204 * Artikelnummer mit Schiene 8751003204 8750003204 8753003204 8752003204 * Objektivrohrdurchmesser 62 mm 57 mm 50 mm 30 mm Wirksamer Objektiv-Ø 56,0 – 31,2 mm 50,0 – 23,2 mm 42,0 – 19,4 mm 24,0 – 11,5 mm Vergrößerung min. / max. 3× / 15× 2× / 10× 1,6× / 8× 1× / 5× Gewicht mit Schiene ohne Schiene 810 g 770 g 750 g 715 g 710 g 680 g 610 g 580 g Länge 360 mm 352 mm 330 mm 295 mm Funktionsbereich -25 °C bis +65 °C -25 °C bis +65 °C -25 °C bis +65 °C -25 °C bis +65 °C Austrittspupille 10,4 – 3,7 mm 11,6 – 5,0 mm 12,1 – 5,25 mm 11,5 – 4,8 mm Sehfeld auf 100 m 12,1 – 2,4 m 18,2 – 3,6 m 23,1 – 4,5 m 36,0 – 7,2 m Augenabstand 90 mm 90 mm 90 mm 90 mm Dioptrienausgleich -3 bis +2 -3 bis +2 -3 bis +2 -3 bis +2 Parallaxfrei 50 m bis unendlich 100 m 100 m 100 m Absehen 4A-I 4A-I 4A-I 4A-I / 0-I Absehenlage 2. Bildebene 2. Bildebene 2. Bildebene 2. Bildebene Absehen-Verstellung pro Click auf 100 m 1 cm 1 cm 1 cm 1 cm Max. Stellweg auf 100 m Höhe / Seite 150 cm / 80 cm 150 cm / 80 cm 150 cm / 80 cm 320 cm / 320 cm Mittelrohrdurchmesser 30 mm 30 mm 30 mm 30 mm Okulardurchmesser 47 mm 47 mm 47 mm 47 mm Absehenbeleuchtung stufenlos, Neigungs- sensor, Auto-Off stufenlos, Neigungs- sensor, Auto-Off stufenlos, Neigungs- sensor, Auto-Off stufenlos, Neigungs- sensor, Auto-Off High-Performance-Optik High Definition High Definition High Definition High Definition STEINER Nano-Protection

Ja Ja Ja Ja Druckwasserdicht bis 2 Meter bis 2 Meter bis 2 Meter bis 2 Meter STEINER Stickstoff-Füllung Ja Ja Ja Ja Zubehör Neoprenhaube, Ersatzbatterie CR 2032 Neoprenhaube, Ersatz- batterie CR 2032 Neoprenhaube, Ersatz- batterie CR 2032 Neoprenhaube, Ersatz- batterie CR 2032 Garantie 10 Jahre ** 10 Jahre ** 10 Jahre ** 10 Jahre **
