BEDIENUNGSANLEITUNG RS 100 Christopeit

Heimsport-Trainingsgerät

RS 100

Montage- und Bedienungsanleitung für Bestell-Nr. 1903A

NL

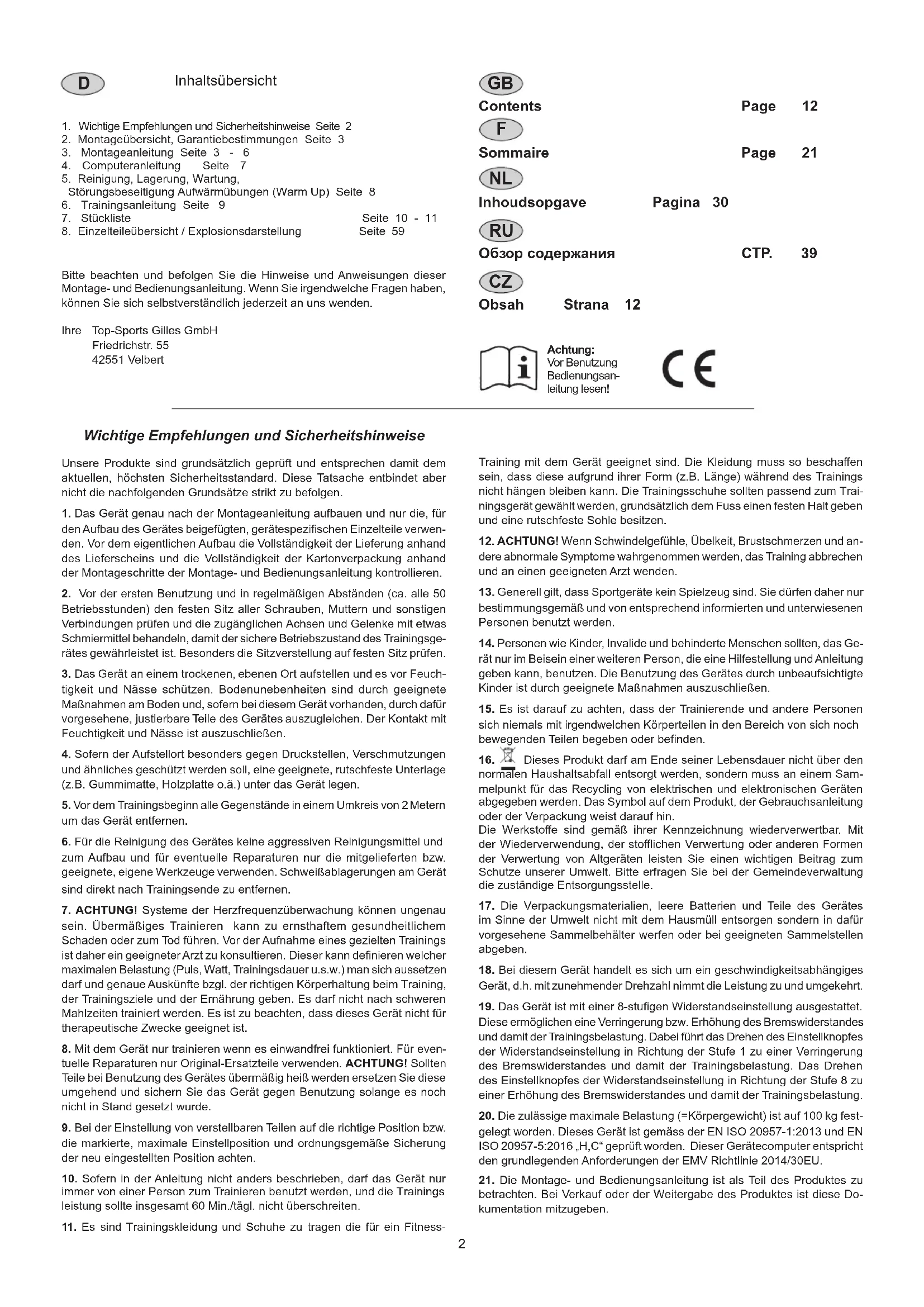

1. Wichtige Empfehlungen und Sicherheitshinweise Seite 2
2. Montageübersicht, Garantiebestimmungen Seite 3
3. Montageanleitung Seite 3 - 6
4. Computeranleitung Seite 7
5. Reinigung, Lagerung, Wartung,
   Störungsbeseitigung Aufwärmübungen (Warm Up) Seite 8
6. Trainingsanleitung Seite 9
7. Stückliste
8. Einzelteileübersicht / Explosionsdarstellung

Seite 10 - 11

Seite 59

Bitte beachten und befolgen Sie die Hinweise und Anweisungen dieser Montage- und Bedienungsanleitung. Wenn Sie irgendwelche Fragen haben, können Sie sich selbstverständlich jederzeit an uns wenden.

Ihre Top-Sports Gilles GmbH

Friedrichstr. 55

42551 Velbert

GB
Contents		Page	12
F
Sommaire		Page	21
NL
Inhoudsopgave	Pagina 30
RU
Обзор содержания		CTP.	39
CZ
Obsah Strana 12

Achtung: Vor Benutzung Bedienungsan- leitung lesen!

Wichtige Empfehlungen und Sicherheitshinweise

Unsere Produkte sind grundsätzlich geprüft und entsprechen damit dem aktuellen, höchsten Sicherheitsstandard. Diese Tatsache entbindet aber nicht die nachfolgenden Grundsätze strikt zu befolgen.

1. Das Gerät genau nach der Montageanleitung aufbauen und nur die, für den Aufbau des Gerätes beigefügten, gerätespezifischen Einzelteile verwenden. Vor dem eigentlichen Aufbau die Vollständigkeit der Lieferung anhand des Lieferscheins und die Vollständigkeit der Kartonverpackung anhand der Montageschritte der Montage- und Bedienungsanleitung kontrollieren.
2. Vor der ersten Benutzung und in regelmäßigen Abständen (ca. alle 50 Betriebsstunden) den festen Sitz aller Schrauben, Muttern und sonstigen Verbindungen prüfen und die zugänglichen Achsen und Gelenke mit etwas Schmiermittel behandeln, damit der sichere Betriebszustand des Trainingsgerätes gewährleistet ist. Besonders die Sitzverstellung auf festen Sitz prüfen.
3. Das Gerät an einem trockenen, ebenen Ort aufstellen und es vor Feuchtigkeit und Nässe schützen. Bodenunebenheiten sind durch geeignete Maßnahmen am Boden und, sofern bei diesem Gerät vorhanden, durch dafür vorgesehene, justierbare Teile des Gerätes auszugleichen. Der Kontakt mit Feuchtigkeit und Nässe ist auszuschließen.
4. Sofern der Aufstellort besonders gegen Druckstellen, Verschmutzungen und ähnliches geschützt werden soll, eine geeignete, rutschfeste Unterlage (z.B. Gummimatte, Holzplatte o.ä.) unter das Gerät legen.
5. Vor dem Trainingsbeginn alle Gegenstände in einem Umkreis von 2 Metern um das Gerät entfernen.
6. Für die Reinigung des Gerätes keine aggressiven Reinigungsmittel und zum Aufbau und für eventuelle Reparaturen nur die mitgelieferten bzw. geeignete, eigene Werkzeuge verwenden. Schweißablagerungen am Gerät sind direkt nach Trainingsende zu entfernen.
7. ACHTUNG! Systeme der Herzfrequenzüberwachung können ungenau sein. Übermäßiges Trainieren kann zu ernsthaftem gesundheitlichem Schaden oder zum Tod führen. Vor der Aufnahme eines gezielten Trainings ist daher ein geeigneter Arzt zu konsultieren. Dieser kann definieren welcher maximalen Belastung (Puls, Watt, Trainingsdauer u.s.w.) man sich aussetzen darf und genaue Auskünfte bzgl. der richtigen Körperhaltung beim Training, der Trainingsziele und der Ernährung geben. Es darf nicht nach schweren Mahlzeiten trainiert werden. Es ist zu beachten, dass dieses Gerät nicht für therapeutische Zwecke geeignet ist.
8. Mit dem Gerät nur trainieren wenn es einwandfrei funktioniert. Für eventuelle Reparaturen nur Original-Ersatzteile verwenden. ACHTUNG! Sollten Teile bei Benutzung des Gerätes übermäßig heiß werden ersetzen Sie diese umgehend und sichern Sie das Gerät gegen Benutzung solange es noch nicht in Stand gesetzt wurde.
9. Bei der Einstellung von verstellbaren Teilen auf die richtige Position bzw. die markierte, maximale Einstellposition und ordnungsgemäße Sicherung der neu eingestellten Position achten.
10. Sofern in der Anleitung nicht anders beschrieben, darf das Gerät nur immer von einer Person zum Trainieren benutzt werden, und die Trainings leistung sollte insgesamt 60 Min./tägl. nicht überschreiten.
11. Es sind Trainingskleidung und Schuhe zu tragen die für ein Fitness-

Training mit dem Gerät geeignet sind. Die Kleidung muss so beschaffen sein, dass diese aufgrund ihrer Form (z.B. Länge) während des Trainings nicht hängen bleiben kann. Die Trainingsschuhe sollten passend zum Trainingsgerät gewählt werden, grundsätzlich dem Fuss einen festen Halt geben und eine rutschfeste Sohle besitzen.
12. ACHTUNG! Wenn Schwindelgefühle, Übelkeit, Brustschmerzen und andere abnormale Symptome wahrgenommen werden, das Training abbrechen und an einen geeigneten Arzt wenden.
13. Generell gilt, dass Sportgeräte kein Spielzeug sind. Sie dürfen daher nur bestimmungsgemäß und von entsprechend informierten und unterwiesenen Personen benutzt werden.
14. Personen wie Kinder, Invalide und behinderte Menschen sollten, das Gerät nur im Beisein einer weiteren Person, die eine Hilfestellung und Anleitung geben kann, benutzen. Die Benutzung des Gerätes durch unbeaufsichtigte Kinder ist durch geeignete Maßnahmen auszuschließen.
15. Es ist darauf zu achten, dass der Trainierende und andere Personen sich niemals mit irgendwelchen Körperteilen in den Bereich von sich noch bewegenden Teilen begeben oder befinden.
16. Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin.
Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.
17. Die Verpackungsmaterialien, leere Batterien und Teile des Gerätes im Sinne der Umwelt nicht mit dem Hausmüll entsorgen sondern in dafür vorgesehene Sammelbehälter werfen oder bei geeigneten Sammelstellen abgeben.
18. Bei diesem Gerät handelt es sich um ein geschwindigkeitsabhängiges Gerät, d.h. mit zunehmender Drehzahl nimmt die Leistung zu und umgekehrt.
19. Das Gerät ist mit einer 8-stufigen Widerstandseinstellung ausgestattet. Diese ermöglichen eine Verringerung bzw. Erhöhung des Bremswiderstandes und damit der Trainingsbelastung. Dabei führt das Drehen des Einstellknopfes der Widerstandseinstellung in Richtung der Stufe 1 zu einer Verringerung des Bremswiderstandes und damit der Trainingsbelastung. Das Drehen des Einstellknopfes der Widerstandseinstellung in Richtung der Stufe 8 zu einer Erhöhung des Bremswiderstandes und damit der Trainingsbelastung.
20. Die zulässige maximale Belastung (=Körpergewicht) ist auf 100 kg festgelegt worden. Dieses Gerät ist gemäss der EN ISO 20957-1:2013 und EN ISO 20957-5:2016 „H,C“ geprüft worden. Dieser Gerätecomputer entspricht den grundlegenden Anforderungen der EMV Richtlinie 2014/30EU.
21. Die Montage- und Bedienungsanleitung ist als Teil des Produktes zu betrachten. Bei Verkauf oder der Weitergabe des Produktes ist diese Dokumentation mitzugeben.

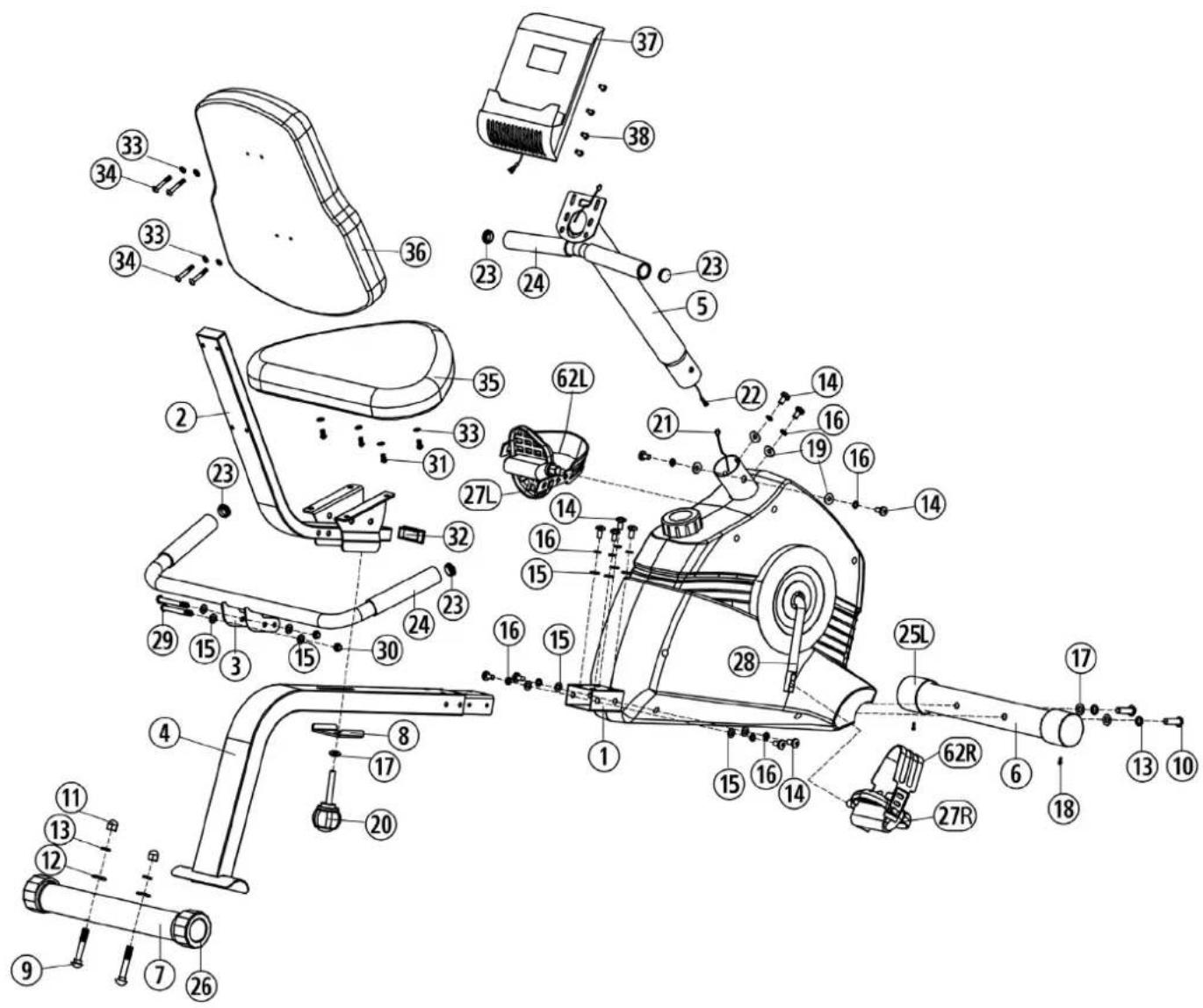

D Montageübersicht:
GB Assembly overview:
F Aperçu de l'Assemblée:
NL Montage overzicht:
RU Обзор Ассамблея:
CZ Přehled sestavy:

Die Garantie beträgt 24 Monate, gilt für Neuware bei Ersterwerb und beginnt mit dem Rechnungs- bzw. Auslieferdatum. Während der Garantiezeit werden eventuelle Mängel kostenlos beseitigt.

Bei Feststellung eines Mangels sind Sie verpflichtet diesen unverzüglich dem Hersteller zu melden. Es steht im Ermessen des Herstellers die Garantie durch Ersatzteilversand oder Reparatur zu erfüllen. Bei Ersatzteilversand besteht die Befugnis des Austausches ohne Garantieverlust Eine Instandsetzung am Aufstellort ist ausgeschlossen.

Heimsportgeräte sind nicht für eine kommerzielle oder gewerbliche Nutzung geeignet. Eine Zuwiderhandlung in der Nutzung hat eine Garantieverkürzung oder Garantieverlust zur Folge.

Die Garantieleistung gilt nur für Material oder Fabrikationsfehler. Bei Verschleißteilen oder Beschädigungen durch missbräuchliche oder unsachgemäße Behandlung, Gewaltanwendung und Eingriffen die ohne

vorherige Absprache mit unserer Service Abteilung vorgenommen werden, erlischt die Garantie.

Bitte bewahren Sie, falls möglich, die Originalverpackung für die Dauer der Garantiezeit auf, um im Falle einer Rücksendung die Ware ausreichend zu schützen und senden Sie keine Ware unfrei zur Service Abteilung ein! Eine Inanspruchnahme von Garantieleistungen erwirkt keine Verlängerung der Garantiezeit.

Ansprüche auf Ersatz von Schäden welche evtl. außerhalb des Gerätes entstehen (sofern eine Haftung nicht zwingend gesetzlich geregelt ist) sind ausgeschlossen.

Hersteller:

Top-Sports Gilles GmbH

Friedrichstr. 55

42551 Velbert

Montageanleitung

Bevor Sie mit der Montage beginnen, unbedingt unsere Empfehlungen und Sicherheitshinweise beachten!

Entnehmen Sie alle Einzelteile der Verpackung, legen Sie diese auf den Boden und kontrollieren Sie grob die Vollzähligkeit anhand der Montagebilder. Dieses soll Ihnen den Zusammenbau des Gerätes erleichtern und schneller durchführbar machen.

Montagezeit: ca. 30 - 40 min.

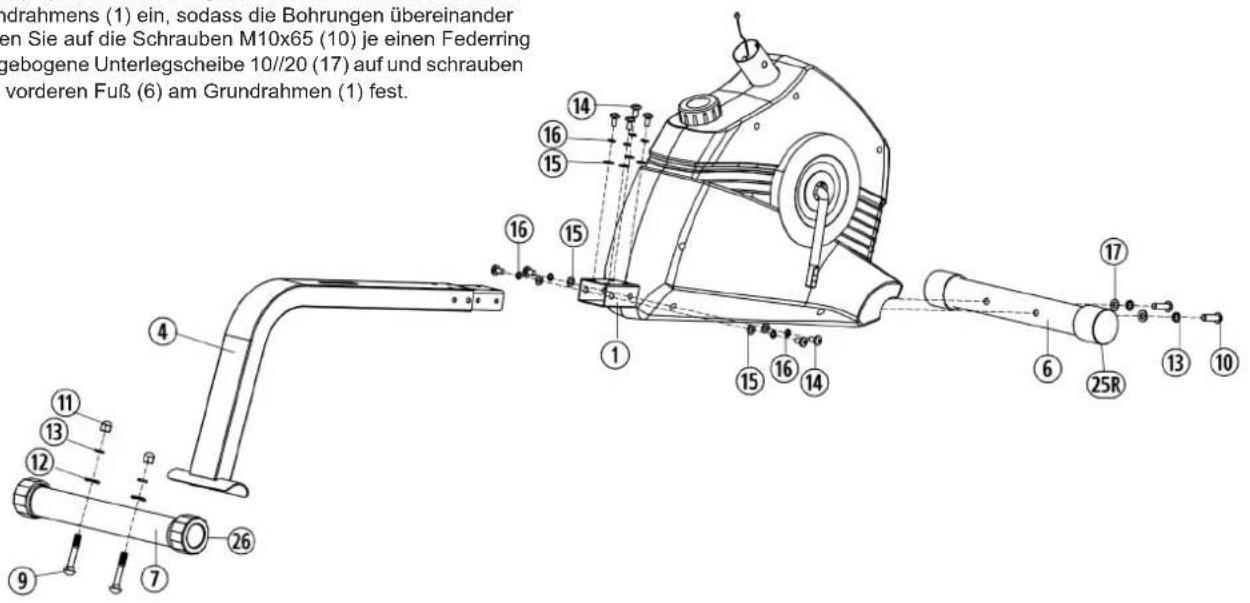

Schritt 1:

Montage der Fußrohre (6+7) und Sitzrahmen (4) am Grundrahmen (1).

1. Schieben Sie den Sitzrahmen (4) in den Grundrahmen (1) hinein, stecken Sie auf die Schrauben M8x16 (14) je einen Federring (16) und eine Unterlegscheibe 8//16 (15) und verschrauben Sie damit den Sitzrahmen (4) am Grundrahmen (1).

2. Legen Sie den vorderen Fuß (6) mit den vormontierten Fußkappen mit Transportrollen (25) nach vorne ausgerichtet in die Fußaufnahme des vorderen Grundrahmens (1) ein, sodass die Bohrungen übereinander stehen. Stecken Sie auf die Schrauben M10x65 (10) je einen Federring (13) und eine gebogene Unterlegscheibe 10//20 (17) auf und schrauben Sie damit den vorderen Fuß (6) am Grundrahmen (1) fest.

3. Legen Sie den hinteren Fuß (7) mit den vormontierten Fußkappen mit Höhenverstellung (26) am hinteren Sitzrahmen (4) so ein, dass die Bohrungen übereinander stehen. Stecken Sie in jede Bohrung des Fußrohres eine Schlossschraube M10x65 (9) von unten nach oben durch und versehen Sie diese jeweils mit einer gebogenen Unterlegscheibe 10/25 (12), einem Federring (13) und einer Hutmutter M10 (11). Ziehen Sie die hergestellte Verbindung fest.

(Nach Beendigung der Gesamtmontage können Sie durch Drehen an den beiden Fußkappen (26) kleine Unebenheiten des Untergrundes ausgleichen. Das Gerät wird damit so ausgerichtet, dass ungewollte Eigenbewegungen des Gerätes während des Trainings ausgeschlossen werden. Sie können das Gerät am hinteren Fuß (7) anheben, sodass es auf den vorderen Transportrollen aufsteht um den Aufstellort zu verändern.)

undrahmens (1) ein, sodass die Bohrungen übereinander en Sie auf die Schrauben M10x65 (10) je einen Federring gebogene Unterlegscheibe 10//20 (17) auf und schrauben vorderen Fuß (6) am Grundrahmen (1) fest.

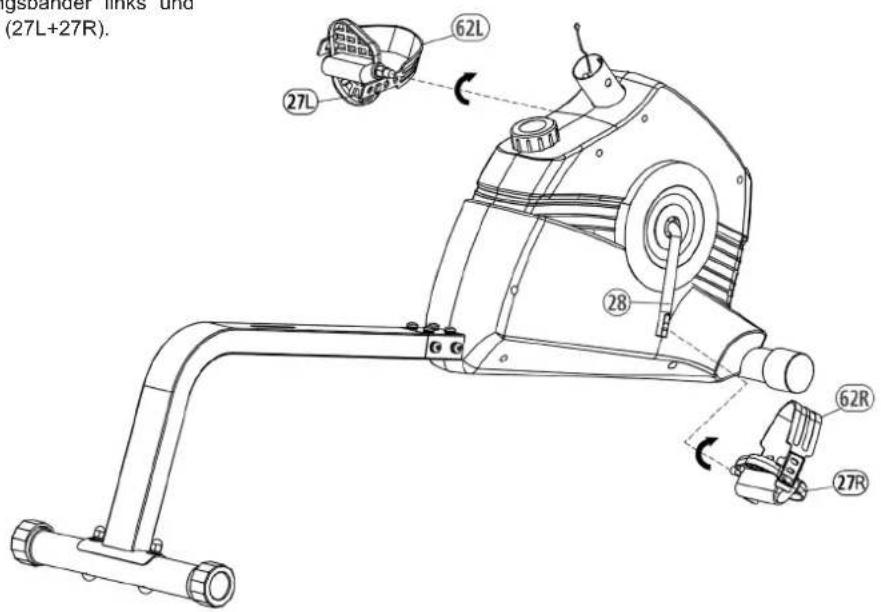

Schritt 2:

Montage der Pedalen (27L+27R).

1. Schrauben Sie die rechte Pedale (27R) in den, in Fahrtrichtung auf der rechten Seite befindlichen Pedalarm (28) ein. (Achtung! Schraubrichtung: im Uhrzeigersinn)
2. Die linke Pedale (27L) schrauben Sie in den, auf der in Fahrrichtung linken Seite befindlichen Pedalarm (28) ein. (Achtung! Schraubrichtung: entgegen dem Uhrzeigersinn).
   Die Zuordnung der einzelnen Teile ist für Sie durch eine zusätzliche Kennzeichnung dieser, mit den Buchstabe „R“ für Rechts und „L“ für Links, vereinfacht worden.
3. Anschließend montieren Sie die Pedalsicherungsbänder links und rechts (62L+62R) an die entsprechenden Pedalen (27L+27R).

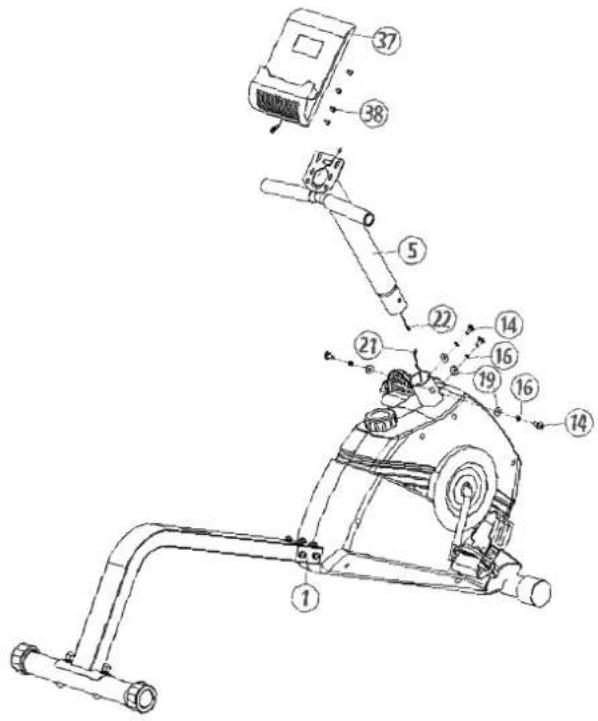

Schritt 3: Montage der Computeraufnahme (5) und des Computers (37).

1. Führen Sie die Computeraufnahme (5) mit dem unteren Ende zur Aufnahme am Grundrahmen (1) und verbinden Sie das Verbindungskabel (22) mit dem Sensorkabel (21).
2. Schieben Sie die Computeraufnahme (5) in die dafür vorgesehene Aufnahme des Grundrahmens (1). Achten Sie darauf, dass die zuvor hergestellte Kabelverbindung nicht eingequetscht wird und richten Sie die Computeraufnahme gerade aus. Auf die Schrauben M8x16 (14) je einen Federring (16) und eine gebogene Unterlegscheibe 8//25 (19) stecken und damit die gerade ausgerichtete Computeraufnahme (5) am Grundrahmen (1) fest anschrauben.
3. Nehmen Sie den mitgelieferten Computer (37) aus der Verpackung und setzen Sie die Batterien (Type AAA - 1,5V) unter Beachtung richtiger Polarität auf der Rückseite des Computers (37) ein. (Batterien für den Computer liegen nicht im Lieferumfang bei. Bitte beziehen Sie diese im Handel.)
4. Nehmen Sie den Computer (37) und stecken Sie das Verbindungskabel (22) in die entsprechenden Steckverbindung des Computers (37) ein.
5. Legen Sie den Computer (37) auf die Computeraufnahme (5) und befestigen Sie diesen mittels der Schrauben M5x12 (38). (Bitte Achten Sie darauf, dass kein Kabel bei der Montage des Computer eingeklemmt wird.) Die Befestigungsschrauben für den Computer befinden sich auf der Computer-Rückseite.

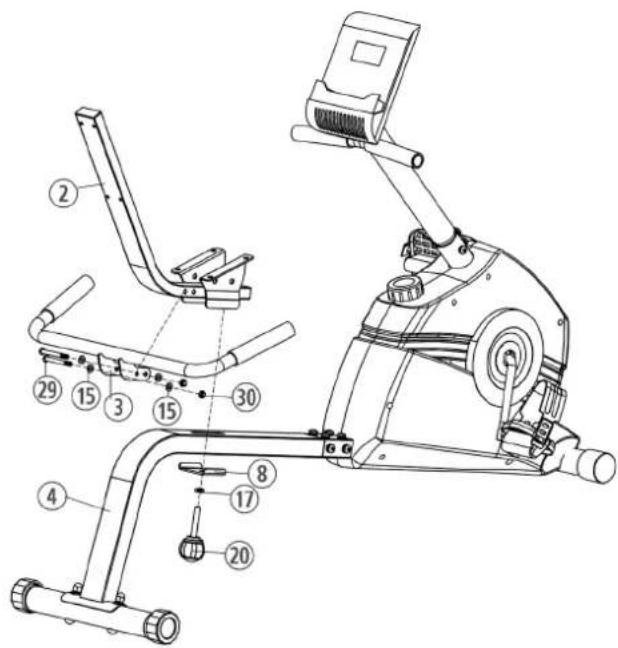

Schritt 4: Montage der Sitzaufnahme (2) und des Haltegriffes (3) am Sitzrahmen (4).

1. Legen Sie die Sitzaufnahme (2) auf den Sitzrahmen (4) und befestigen Sie diese mittels der Griffschraube (20), Unterlegscheibe 10//20 (17) und der U-förmigen Halteplatte (8).
2. Führen Sie den Haltegriff (3) zum Sitzrahmen (2) und die Bohrungen so ausrichten, dass sie übereinander liegen.
3. Die Schrauben M8x70 (29) durch die Bohrungen stecken und den Haltegriff (3) am Sitzrahmen (2) mittels der Unterlegscheiben 8//16 (15) und selbstsichernden Muttern (30) festschrauben.

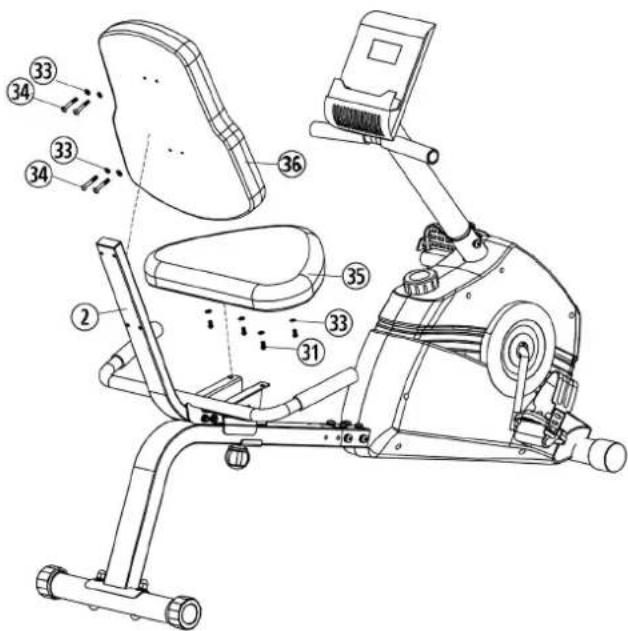

Schritt 5: Montage des Sitzpolsters (35) und des Rückenpolsters (36) an der Sitzaufnahme (2).

1. Legen Sie das Sitzpolster (35) auf die Sitzaufnahme (2), sodass die Bohrungen von Sitzaufnahme (2) und die Gewinde im Sitzpolster (35) übereinstimmen.
2. Stecken Sie auf die Schrauben M6x15 (31) je eine Unterlegscheibe 6//12 (33) und schrauben Sie damit das Sitzpolster (35) an der Sitzaufnahme (2) fest.
3. Führen Sie das Rückenpolster (36) zum Sitzrahmen (2), sodass die Bohrungen in der Sitzaufnahme (2) und den Gewinden im Rückenpolster (36) übereinstimmen.
4. Schrauben Sie das Rückenpolster (36) mittels der Schrauben M6x40 (34), und Unterlegscheiben 6//12 (33) an der Sitzaufnahme (2) fest.

1. Alle Verschraubungen und Steckverbindungen auf ordnungsgemäße Montage und Funktion prüfen. Die Montage ist hiermit beendet.
2. Wenn alles in Ordnung ist, mit leichten Widerstandseinstellungen mit dem Gerät vertraut machen und die individuellen Einstellungen vornehmen.

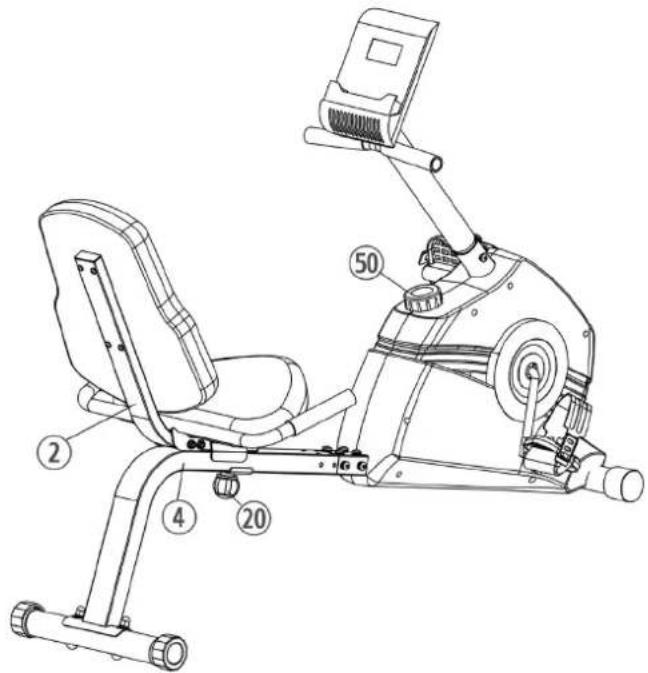

   Passen Sie die Sitzposition durch Lösen der Handgriffschraube (20) und verschieben der Sitzaufnahme (2) auf dem Sitzrahmen (4) Ihrer Körpergröße an.

Anmerkung:

Bitte das Werkzeug-Set und die Anleitung sorgsam aufbewahren, da diese bei ggf. später einmal erforderlichen Reparaturen bzw.

Ersatzteilbestellungen benötigt werden.

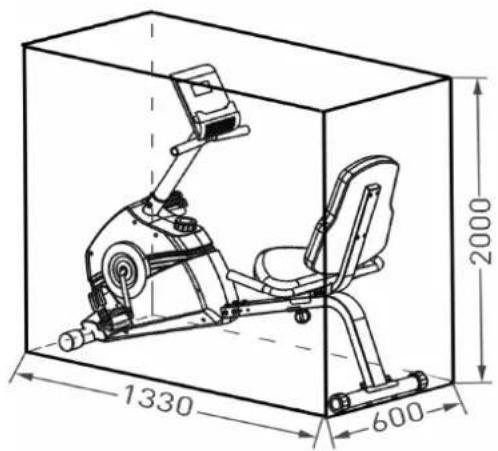

Trainingsfläche in mm (für Gerät und Benutzer)

1330 600 2000

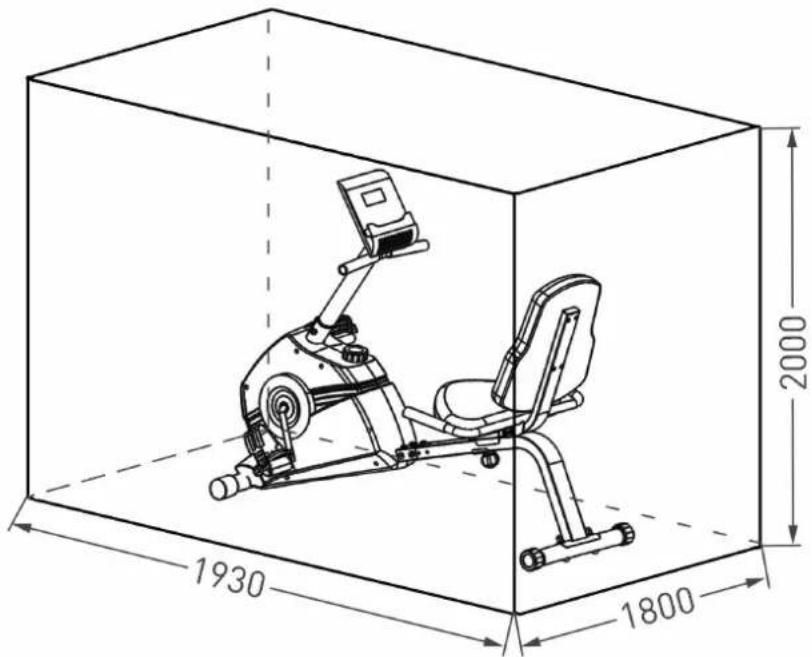

Freifläche in mm
(Trainingsfläche und Sicherheitsfläche (umlaufend 60cm))

1930 1800 2000

Computeranleitung

Der mitgelieferte Computer bietet den größten Trainingskomfort. Jeder trainingsrelevante Wert wird in einem entsprechenden Sichtfenster angezeigt. Vom Trainingsbeginn an werden die benötigte Zeit, die aktuelle Geschwindigkeit, der ungefähre Kalorienverbrauch, zurückgelegte Entfernung und der aktuelle Puls angezeigt. Alle Werte werden von Null an aufwärts zählend festgehalten.

Der Computer schaltet sich durch kurzes Drücken der F-Taste oder einfachem Trainingsbeginn ein. Der Computer beginnt alle Werte zu erfassen und anzuzeigen.

Um den Computer zu stoppen, einfach das Training beenden. Der Computer stoppt alle Messungen und hält die zuletzt erreichten Werte fest. Die zuletzt erreichten Werte in den Funktionen ZEIT, KALORIEN und KM werden für 4 Min. gespeichert und bei einer Wiederaufnahme des Trainings kann von diesen Werten aus weitertrainiert werden. Der Computer schaltet sich ca. 4 Minuten nach Beendigung des Trainings automatisch ab.

Anzeigen:

1. „KM/H“-Anzeige:

Es wird die aktuelle Geschwindigkeit in Kilometern pro Stunde angezeigt. Eine Vorgabe eines bestimmten Wertes mittels der „E“-Taste ist nicht möglich. Eine Speicherung der zuletzt erreichten Werte in dieser Funktion erfolgt nicht.

(Höchstgrenze der Anzeige 99,9 km/h)

2. „ZEIT“-Anzeige:

Es wird die aktuell benötigte Zeit in Minuten und Sekunden angezeigt. Eine Vorgabe eines bestimmten Wertes mittels der „E“-Taste ist möglich. Ist eine bestimmte Zeit vorgegeben, so wird die noch zurückzulegende Zeit angezeigt. Wird der vorgegebene Wert erreicht, wird dieses durch ein akustisches Signal angezeigt.

Eine Speicherung der zuletzt erreichten Werte in dieser Funktion erfolgt. (Höchstgrenze der Anzeige 99,59 Minuten.)

3. „KM“-Anzeige:

Es wird der aktuelle Stand der zurückgelegten Kilometern angezeigt. Eine Vorgabe eines bestimmten Wertes mittels der „E“-Taste ist möglich. Ist eine bestimmte Strecke vorgegeben, so wird die noch zurückzulegende Strecke angezeigt. Wird der vorgegebene Wert erreicht, wird dieses durch ein akustisches Signal angezeigt.

Eine Speicherung der zuletzt erreichten Werte in dieser Funktion erfolgt. (Höchstgrenze der Anzeige 999 km)

4. „KALORIEN“-Anzeige:

Es wird der aktuelle Stand der verbrauchten Kalorien angezeigt. Eine Vorgabe eines bestimmten Wertes mittels der „E“-Taste ist möglich. Ist eine bestimmte Verbrauchsmenge vorgegeben, so wird die noch zu verbrauchenden Kalorienmenge angezeigt. Wird der vorgegebene Wert erreicht, wird dieses durch ein akustisches Signal angezeigt.

Eine Speicherung der zuletzt erreichten Werte in dieser Funktion erfolgt. (Höchstgrenze der Anzeige 999 Kalorien)

Es wird die Summe der zurückgelegten Entfernungen aller Trainingseinheiten angezeigt. Die Daten dieser Anzeige werden nur bei Auswechseln der Batterien gelöscht.

6. „SCAN“-Funktion:

Wird diese Funktion ausgewählt, werden im fortlaufenden Wechsel von ca. 5 Sekunden die aktuellen Werte aller Funktionen nacheinander angezeigt.

Tasten:

1. „F“-Taste:

Durch ein kurzes, einmaliges Drücken der Taste kann von einer zur anderen Funktion gewechselt werden; d.h. die jeweilige Funktion ausgewählt werden in der mittels der „E“-Taste Eingaben vorgenommen werden sollen. Die jeweils ausgewählte Funktion wird durch ein Symbol im jeweiligen Sichtfenster angezeigt

2. „E“-Taste:

Durch ein einmaliges Drücken dieser Taste ist eine stufenweise Vorgabe von Werten in den einzelnen Funktionen möglich. Dazu muß zuvor die gewünschte Funktion mit der „F“-Taste ausgewählt werden.

Längeres Drücken löst einen Schnellvorlauf aus, der durch ein nochmaliges Drücken wieder gestoppt werden kann. Beim Trainingsbeginn wird dann, von den vorgegebenen Werten ab, gegen Null gezählt.

3. „L“= Löschen:

Durch ein kurzes Drücken dieser Taste kann der durch die „F“-Taste ausgewählte Wert auf Null gesetzt werden.

Durch ein längeres Drücken dieser Taste (ca. 5 Sekunden) kann die Gesamtlöschung aller zuletzt erreichten Werte vorgenommen werden. Alle Werte aller Anzeigen werden dabei auf Null gesetzt.

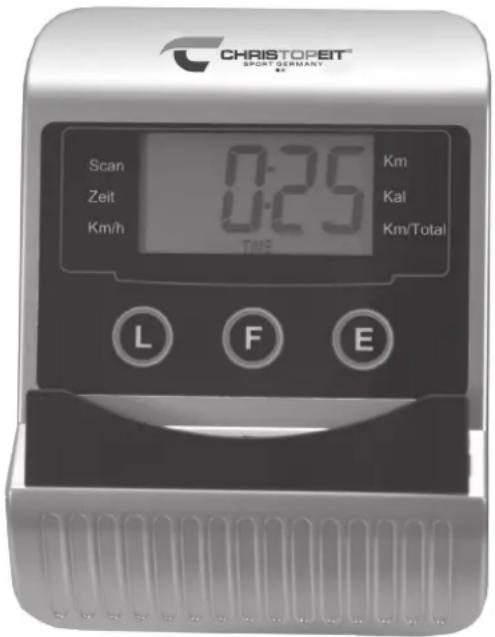

CHRISTOPET™ SPORT GERMANY Scan Zeit Km/h 0:25 Km Kal Km/Total L F E

Austausch der Batterien:

1. Öffnen Sie den Batteriefachdeckel und entnehmen Sie die gebrauchten Batterien. (Sollten die Batterien ausgelaufen sein entfernen Sie diese unter erhöhter Berücksichtigung, dass die Batteriesäure nicht mit Haut in Kontakt kommt und reinigen Sie das Batteriefach gründlich.)

2. Legen Sie neue Batterien (Typ (AAA) Mignon 1,5V in richtiger Reihenfolge und unter Berücksichtigung der Polarität in das Batteriefach ein und schließen Sie den Batteriefachdeckel, sodass dieser einrastet.

3. Sollte der Computer die Funktion nicht sofort aufnehmen sollten die Batterien für 10 Sekunden entfernt und wieder eingelegt werden.

4. Die leeren Batterien gemäß den Entsorgungsrichtlinien fachgerecht entsorgen und nicht zum Restmüll geben.

Batteriefach AAA Batterien

Reinigung, Wartung und Lagerung des Heimtrainers:

1. Reinigung

Benutzen Sie nur ein leicht angefeuchtetes Tuch zur Reinigung.

Achtung: Benutzen Sie niemals Benzin, Verdünner oder andere aggressive Reinigungsmittel zur Oberflächenreinigung da dadurch Beschädigungen verursacht werden.

Das Gerät ist nur für den privaten Heimgebrauch und zur Benutzung in Innenräumen geeignet. Halten Sie das Gerät sauber und Feuchtigkeit vom Gerät fern.

2. Lagerung

Entnehmen Sie die Batterien aus dem Computer bei Beabsichtigung das Gerät länger als 4 Wochen nicht zu nutzen. Schieben Sie den Sitz in Richtung Griff. Wählen Sie einen trockenen Lagerort im Haus und geben Sie etwas Sprüh-Öl an die Pedalkugellager links und rechts, sowie an das Gewinde der Griffschraube. Decken Sie das Gerät ab um es vor Verfärbungen durch evtl. Sonneneinstrahlung und Staub zu schützen.

3. Wartung

Wir empfehlen alle 50 Betriebsstunden eine Überprüfung der Schraubenverbindungen auf festen Sitz, welche bei der Montage hergestellt wurden. Alle 100 Betriebsstunden sollten Sie etwas Sprüh-Öl an die Pedalkugellager links und rechts, sowie an das Gewinde der Griffschraube geben.

Störungsbeseitigung:

Wenn Sie die Funktionsstörung nicht anhand der aufgeführten Informationen beheben können, so kontaktieren Sie Ihren Händler oder den Hersteller.

Problem Mögliche	Ursache	Lösung
Der Computer schaltet sich durch Drücken einer Taste nicht ein.	Keine Batterieneingesetzt oder Batterien leer	Überprüfen Sie die Batterien im Batteriefach auf ordnungsge-mäßen Sitz oder wechseln Sie diese aus.
Der Computer zählt nicht und schaltet sich durch Beginn des Trainings nicht ein.	Fehlender Sensorimpuls aufgrund nicht ordnungsgemäßer oder gelöster Steckverbindung.	Überprüfen Sie die Steckverbindung am Computer auf ord-nungsgemäßen Sitz.
Der Computer zählt nicht und schaltet sich durch Beginn des Trainings nicht ein.	Fehlender Sensorimpuls aufgrund nicht ordnungsgemäßer Position des Sensors.	Schrauben Sie die Verkleidung auf und überprüfen Sie den Abstand von Sensor zum Magneten. Ein Magnet in der Tretkurbelscheibe ist gegenüber vom Sensor und muss einen Abstand von kleiner als < 5mm aufweisen.
Widerstand verändert sich bei Verstellung nicht spürbar.	Seilzugverbindung nicht ordnungsgemäß verbunden.	Schrauben Sie die Verkleidung auf und überprüfen Sie, ob sich der Seilzug aufgehängt hat.

Trainingsanleitung Allgemein

Um spürbare, körperliche und gesundheitliche Verbesserungen zu erreichen, müssen für die Bestimmung des erforderlichen Trainingsaufwandes folgende Faktoren beachtet werden.

INTENSITÄT

Die Stufe der körperlichen Belastung beim Training muß den Punkt der normalen Belastung überschreiten, ohne dabei den Punkt der Atemlosigkeit und /oder der Erschöpfung zu erreichen. Ein geeigneter Richtwert kann dabei der Puls sein. Mit jedem Training steigt die Kondition um somit sollte mann die Trainingsanforderungen anpassen. Dieses ist durch eine Verlängerung der Trainingsdauer, einer Erhöhung der Schwierigkeitsstufen oder Veränderung der Trainingsart möglich.

TRAININGSPULS

Um den Trainingspuls zu bestimmen können Sie wie folgt vorgehen. Bitte beachten Sie, dass es sich hierbei um die Richtwerte handelt. Wenn Sie gesundheitliche Probleme haben oder unsicher sind, wenden Sie sich an einen Arzt oder Fitnesstrainer.

01 Maximalpuls-Berechnen

Die Ermittlung des maximalen Pulswertes kann auf vielen unterschiedlichen Wegen erfolgen, da der Maximalpuls von viel Faktoren abhängig ist. Zur Berechnung nimmt mann gerne die Faust-Formel (Maximalpuls = 220 - Lebensalter). Diese Formel ist sehr allgemein gehalten. Sie wird in viele Heimsportprodukten verwendet, um den Maximalpuls zu bestimmen. Wir empfehlen Ihnen die Sally Edwards-Formel. Diese Formel berechnet den Maximalpuls genauer und berücksichtigt das Geschlecht, Alter und Körpergewicht.

Sally Edwards-Formel

Männer:

Maximalpuls = 214 - (0,5 x Alter) - (0,11 x Körpergewicht)

Frauen:

Maximalpuls = 210 - (0,5 x Alter) - (0,11 x Körpergewicht)

02 Trainingspuls-Berechnen

Der optimale Trainigspuls wird durch das Ziel des Trainings festgelegt. Dafür wurden Trainingszonen definiert.

Gesundheits - Zone: REKOM - Regeneration und Kompensation.

Geeignet für: Anfänger

Trainingsart: sehr leichtes Ausdauertraining

Ziel: Erholung und Förderung der Gesundheit. Aufbau der Grundkondition.

Trainingspuls = 50 bis 60% von dem Maximalpuls

Fettstoffwechsel - Zone: GA1 - Grundlagen - Ausdauertraining 1.

Geeignet für: Anfänger und Fortgeschrittene

Trainingsart: leichtes Ausdauertraining

Ziel: Aktivierung des Fettstoffwechsels (Kalorienverbrennung). Verbesserung der Ausdauerleistung.

Trainingspuls = 60 bis 70% vom Maximalpuls

Aerobe - Zone: GA1/2 - Grundlagen - Ausdauertraining 1 bis 2.

Geignet für: Anfänger und Vortgeschrittene

Trainingsart: moderates Ausdauertraining.

Ziel: Aktivierung des Fettstoffwechsels (Kalorienverbrennung), Verbesserung der Aerobenleistung, Steigerung der Ausdauerleistung.

Trainingspuls = 70 bis 80% vom Maximalpuls

Anaerobe - Zone: GA2 - Grundlagen - Ausdauertraining 2

Geeignet für: Fortgeschrittene und Leistungsportler

Trainingsart: moderates Ausdauertraining oder Intervalltraining

Ziel: Verbesserung der Laktattoleranz, maximale Steigerung der Leistung.

Trainingspuls = 80 bis 90% vom Maximalpuls

Wettkampf - Zone: WSA - Laistung / Wettkampftraining

Geeignet für: Athleten und Hoch-Leistungsportler

Trainingsart: intensives Intervalltraining und Wettkampftraining

Ziel: Verbesserung der max. Geschwindigkeit und Leistung.

Achtung! Das Training in dem Bereich kann zu der Überlastung des Herz-Kreislauf-Systems und gesundheitliche Schäden führen.

Trainingspuls = 90 bis 100% vom Maximalpuls

Beispielrechnung

Männlich, 30 Jahre alt und wiege 80 Kg. Ich bin Anfänger und möchte etwas Abnehmen und meine Ausdauerleistung steigern.

01: Maximal Puls - Berechnung

Maximalpuls = 214 - (0,5 x Alter) - (0,11 x Körpergewicht)

Maximalpuls = 214 - (0,5 x 30) - (0,11 x 80)

Maximalpuls = ca. 190 Schläge/Min

02: Trainingspuls-Berechnen

Durch meine Ziele und Trainingsgrad passt für mich die Fettstoffwechsel-Zone am besten.

Trainingspuls = 60 bis 70% von dem Maximalpuls

Trainingspuls = 190 x 0,6 [60%]

Trainingspuls = 114 Schläge/ Min

Nachdem Sie Ihren Trainingspuls für Ihre Trainingskondition oder Ziele ermittelt haben, können Sie mit dem Training beginnen. Die meisten Ausdauertrainingsgeräte von uns verfügen über Pulssensoren oder sind Pulsgurtkompatibel. Somit können Sie Ihren Puls während des Trainings überwachen. Wird die Pulsfrequenz nicht in der Computeranzeige angezeigt oder wollen Sie sicherheitshalber Ihre Pulsfrequenz, die durch eventuelle Anwendungsfehler o.ä. falsch angezeigt werden könnte, kontrollieren, können Sie zu folgenden Hilfsmitteln greifen: a. Puls-Messung auf herkömmliche Weise (Abtasten des Pulsschlages z.B. am Handgelenk und zählen der Schläge innerhalb einer Minute). b. Puls-Messung mit entsprechend geeigneten und geeichten Puls-Mess-Geräten (im Sanitäts-Fachhandel erhältlich).

c. Pulsmessung mit weiteren Produkten wie Pulsuhr, Smartphone....

HÄUFIGKEIT

Die meisten Experten empfehlen die Kombination von einer gesundheitsbewußten Ernährung, die entsprechend dem Trainingsziel abgestimmt werden muß, und körperliche Ertüchtigungen drei- bis fünfmal in der Woche. Ein normaler Erwachsener muß zweimal pro Woche trainieren um seine derzeitige Verfassung zu erhalten. Um seine Kondition zu verbessern und sein Körpergewicht zu verändern benötigt er mindestens drei Trainingseinheiten pro Wochen. Ideal bleibt natürlich eine Häufigkeit von fünf Trainingseinheiten pro Woche.

GESTALTUNG DES TRAININGS

Jede Trainingseinheit sollte aus drei Trainingsphasen bestehen: „Aufwärm-Phase“, „Trainings-Phase“ und „Abkühl-Phase“. In der „Aufwärm-Phase“ soll die Körpertemperatur und die Sauerstoffzufuhr langsam gesteigert werden. Dieses ist durch gymnastische Übungen über eine Dauer von fünf bis zehn Minuten möglich. Danach sollte das eigentliche Training „Trainings-Phase“ beginnen. Die Trainingsbelastung sollte nach dem Trainingspuls gestaltet werden. Um den Kreislauf nach der „Trainings-Phase“ zu unterstützen und einem Muskelkater oder Zerrungen vorzubeugen, muß nach der „Trainings-Phase“ noch die „Abkühl-Phase“ eingehalten werden. In dieser sollten, fünf bis zehn Minuten lang, Dehnungsübungen und/oder leichte gymnastische Übungen durchgeführt werden.

Beispiel - Dehnübungen für die Aufwärm/- und Abkühl-Phasen

Starten Sie Ihre Aufwärmphase durch Gehen auf der Stelle für mind. 3 Minuten und führen Sie danach folgende gymnastische Übungen durch. Bei den Übungen nicht übertreiben und nur soweit ausführen bis ein leichtes Ziehen zu spüren ist. Diese Position dann etwas halten. Wir empfehlen die Aufwärmübungen zum Abschluss des Trainings erneut durchzuführen und das Training mit Ausschütteln der Extremitäten zu beenden.

Greifen Sie mit der linken Hand hinter den Kopf an die rechte Schulter und ziehen Sie mit der rechten Hand etwas an der linken Armbeuge. Nach 20Sek. Arm wechseln.

Beugen Sie sich soweit wie möglich nach vorn und lassen Sie die Beine fast durch-gestreckt. Zeigen Sie dabei mit den Fingern in Richtung Fußspitze. 2 x 20Sek.

Setzen Sie sich mit einem Bein gestreckt auf den Boden und beugen Sie sich vor und versuchen Sie den Fuß mit den Händen zu erreichen. 2 x 20Sek.

Knien Sie sich in weitem Ausfallschritt nach vorn und stützen Sie sich mit den Händen auf dem Boden ab. Drücken Sie das Becken nach unten. Nach 20 Sek. Bein wechseln.

MOTIVATION

Der Schlüssel für ein erfolgreiches Programm ist ein regelmäßiges Training. Sie sollten sich einen festen Zeitpunkt und Platz pro Trainingstag einrichten und sich auch geistig auf das Training vorbereiten. Trainieren Sie nur gut gelaunt und halten Sie sich stets Ihr Ziel vor Augen. Bei kontinuierlichem Training werden Sie Tag für Tag feststellen, wie Sie sich weiterentwickeln und Ihrem persönlichen Trainingsziel Stück für Stück näher kommen.

Stückliste/Ersatzteilliste zu RS 100

Art.-Nr. 1903A

Technische Daten: Stand: 31.01.2023

• Magnet-Brems-System
- ca. 6 kg Schwungmasse
• 8-stufige manuelle Widerstandseinstellung
- Komfortsitz mit ergonomischer Rückenlehne
• Mehrfach verstellbare Sitzposition
- Flachriemenantrieb
• Rutschfeste Riemen Schwerpunktpedale

- Übersichtliches LCD Display mit digitaler Anzeige von: Zeit, Geschwindigkeit, Entfernung, ca. Kalorienverbrauch, Scan und ODO.

- Computer enthält Halterung / Ablage für Tablet & Smartphone

Geeignet bis zu einem Körpergewicht von max. 100 kg Gerätegewicht: 24kg

Stellmaße : ca. L 133 x W 60 x H 95 cm

Trainingsplatzbedarf: min. 2,5m²

Wenn ein Bauteil nicht in Ordnung ist oder fehlt, oder wenn Sie in Zukunft ein Ersatzteil benötigen, wenden Sie sich bitte an uns.

Adresse: Top-Sports Gilles GmbH

Friedrichstr. 55

42551 Velbert

Telefon: [phone] - 6 06 70

Telefax: +49 (0) 20 51 - 6 06 74 4

e-mail: [e-mail]

www.christopeit-sport.com

Dieses Produkt ist nur für den privaten Heimsportbereich gedacht und nicht für gewerbliche oder kommerzielle Nutzung geeignet. Heimsportnutzung Klasse H/C

0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 mm

Abbildungs-Bezeichnung Abmessung Menge Montiert an Nr. mm Stück Abbildungs Nr.		ET-Nummer
1	Grundrahmen		1	4+6	33-1903-11-SI
2	Sitzrahmen		1	4	33-1903-12-SI
3	Haltegriff		1	2	33-1903-13-SI
4	Grundrahmen hinten		1	1+7	33-1903-14-SI
5	Computerhalterung		1	1	33-1903-15-SI
6	Fussrohr vorne		1	1	33-1903-16-SI
7	Fussrohr hinten		1	4	33-1903-17-SI
8	U förmige Halteplatte		1	4+20	33-1903-18-SI
9	Schlossschraube	M10x65	2	4+7	39-10248
10	Innensechskantschraube	M10x65	2	1+6	39-10121
11	Hutmutter	M10	2	9	39-10021
12	Unterlegscheibe gebogen	10//25	2	9	39-10233-CR
13	Federring	für M10	4	9+10	39-9995-CR
14	Innensechskantschraube	M8x16	12	1,4+5	39-9886-CR
15	Unterlegscheibe	8//16	12	14+29	39-10520
16	Federring	für M8	12	14	39-9864-VC
17	Unterlegscheibe	10//20	3	10+20	39-9989
18	Schraube	4,2x18	13	24	36-9111-38-BT
19	Unterlegscheibe gebogen	8//25	4	14	39-10232
20	Handgriffschraube		1	5	36-1903-18-BT
21	Sensor		1	1+22	36-1721-13-BT
22	Verbindungskabel		1	21+37	36-1903-04-BT
23	Stopfen		4	3+5	36-9211-21-BT
24	Griffpolster		4	3+5	36-1903-05-BT
25L	Fußkappe mit Transportrolle links		1	6	36-1903-12-BT
25R	Fußkappe mit Transportrolle rechts		1	6	36-1903-19-BT
26	Exzenterkappe		2	7	36-1321-07-BT
27L	Pedal links		1	28	36-9110-04-BT
27R	Pedal rechts		1	28	36-9110-05-BT
28	Tretkurbel		1	48	33-1302-07-SI
29	Innensechskantschraube	M8x70	2	2+3	39-9890-SW
30	Selbstsichernde Mutter	M8	2	29	39-9818-SW
31	Innensechskantschraube	M6x15	4	2+35	39-10120-SW
32	Rechteckstopfen		2	2	36-1903-11-BT
33	Unterlegscheibe	6//12	8	31+34	39-9863-SW
34	Innensechskantschraube	M6x40	4	2+36	39-10085
35	Sitzpolster		1	2	36-1903-20-BT
Abbildungs-Bezeichnung Abmessung Menge Montiert an ET-NummerNr. mm Stück Abbildungs Nr.
36 Rückenpolster 1 2 36-1903-28-BT
37 Computer	1	5 36-1903-23-BT
38	Schraube	M5x12	4	5+37	39-9903-SW
39	Gummiring		2	40	36-1903-10-BT
40L	Seitenverkleidung links		1	1+40R	36-1903-21-BT
40R	Seitenverkleidung rechts		1	1+40L	36-1903-22-BT
41	Sechskantmutter	M22	2	28	36-9713-05-BT
42	Unterlegscheibe	22//35	1	28	36-9713-04-BT
43	Lagerabdeckung	M23	1	28	36-9713-06-BT
44	Kugellager	30/45	2	45	36-9713-02-BT
45 Lageraufnahme	2	1 36-9713-01-BT
46	Lagerabdeckung 2	M22	1	28	36-9713-03-BT
47	Unterlegscheibe	23//38	1	28	36-9713-07-BT
48 Riemenscheibe	1	1 36-1903-24-BT
49	Flachriemen		1	48+61	36-1903-25-BT
50	Widerstandsregulierung		1	40+61	36-1903-26-BT
51	Selbstsichernde Mutter	M10	1	54	39-9981
52	Spannrolle		1	54	36-9211-28-BT
53 Distanzring	2	54	39-10207
54	Schraube	M10x40	1	1+52	39-10131-CR
55	Achsmutter	M10x1,0	2	61	39-9820
56	Mutter	M6	2	54	39-9861-VZ
57 U-Teil	2	54	36-9713-56-BT
58	Augenschraube	M6x50	2	1+61	39-10000
59	Achsmutter schmal	M10x1,0	2	61	39-9820-VC
60 Magnet	1	48	36-9713-09-BT
61 Schwungmasse	1	1 33-1903-19-SI
62L	Pedalsicherungsband links		1	27L	36-9504-48-BT
62R	Pedalsicherungsband rechts		1	27R	36-9504-46-BT
63	Werkzeug Set		1		36-1903-16-BT
64	Montage- und Bedienungsanleitung		1		36-1903-28-BT

Top-Sports Gilles GmbH

Friedrichstr. 55

42551 Velbert

2. „ZEIT“ Time-display:

Top-Sports Gilles GmbH

Friedrichstr. 55

42551 Velbert

Telefon: [phone] - 6 06 70

Telefax: +49 (0) 20 51 - 6 06 74 4

e-mail: [e-mail]

www.christopeit-sport.com

Top-Sports Gilles GmbH

Friedrichstr. 55

42551 Velbert

Attention:

Top-Sports Gilles GmbH

Friedrichstr. 55

42551 Velbert

Telefon: [phone] - 6 06 70

Telefax: +49 (0) 2051 - 6 06 74 4

e-mail: [e-mail]

www.christopeit-sport.com

Top-Sports Gilles GmbH

Friedrichstr. 55

42551 Velbert

Telefon: [phone] - 6 06 70

Telefax: +49 (0) 20 51 - 6 06 74 4

e-mail: [e-mail]

www.christopeit-sport.com

Top-Sports Gilles GmbH

Friedrichstr. 55

42551 Velbert

Внимание:

Top-Sports Gilles GmbH

Friedrichstr. 55

42551 Velbert

Telefon: [phone] - 6 06 70

Telefax: +49 (0) 2051 - 6 06 74 4

e-mail: [e-mail]

www.christopeit-sport.com

Top-Sports Gilles GmbH

Friedrichstr. 55

42551 Velbert

Pozornost:

(Nach Beendigung der Gesamtmontage können Sie durch Drehen an den beiden Fußkappen (26) kleine Unebenheiten des Untergrundes ausgleichen. Das Gerät wird damit so ausgerichtet, dass ungewollte Eigenbewegungen des Gerätes während des Trainings ausgeschlossen werden. Sie können das Gerät am hinteren Fuß (7) anheben, sodass es auf den vorderen Transportrollen aufsteht um den Aufstellort zu verändern.)

Top-Sports Gilles GmbH

Friedrichstr. 55

42551 Velbert

Telefon: [phone] - 6 06 70

Telefax: +49 (0) 20 51 - 6 06 74 4

e-mail: [e-mail]

www.christopeit-sport.com

Service / Hersteller

Bei Reklamationen, notwendigen Ersatzteilbestellungen oder

Reparaturen wenden Sie sich bitte an unsere Service Abteilung.

Top-Sports Gilles GmbH

Tel.: [phone]

Friedrichstrasse 55 [e-mail]

Fax: [phone]

D - 42551 Velbert http://www.christopeit-sport.com

CHRISTOPEIT®

SPORT GERMANY
