BEDIENUNGSANLEITUNG KM0556 Krüger&Matz

SICHERHEITSANWEISUNGEN

Das dreieckige Blitzsymbol mit Pfeilkopf weist den Benutzer auf das Vorhandsein von nicht isolierter „gefährlicher Spannung" im Inneren des Gerätes hin, die ausreichen kann, um die Gefahr eines elektrischen Schlags darzustellen.

Das dreieckige Symbol mit dem Ausrufezeichen weist den Benutzer auf wichtige Bedienungs- und Wartungs-(Reparatur-) Hinweise hin, die in dieser Bedienungsanleitung enthalten sind.

1. Lesen Sie diese Bedienungsanleitung, bevor Sie das Gerät verwenden, und befolgen die angegebenen Schritte. Bewahren Sie diese Bedienungsanleitung auf zum späteren Nachschlagen.
2. Befolgen Sie alle Anweisungen und Warnungen in dieser Bedienungsanleitung.
3. Verwenden Sie das Gerät nicht in der Höhe von Wasser und Feuchtigkeitsquellen. Schützen Sie das Gerät vor dem Eindring von Wasser in das Gehäuse.
4. Reinigen Sie diesen Gerät mit einem weichen, trockenen Tuch ohne Scheuermittel.
5. Beluftungsöffnungen nicht blockieren.
6. Installieren Sie das Gerät nicht in der Höhe von Wärmequellen.
7. Schützen Sie das Netzkabel vor dem Betreten oder Einklommen.
8. Verwenden Sie nur vom Hersteller zugelassenes Zubehör.
9. Trennen Sie das Gerät bei Sturm vom Stromnetz.
10. Wenn das Gerät beschädigt ist oder nicht ordnungsgemäß Funktioniert, wenden Sie sich an den Kundendienst. Reparieren Sie das Gerät nicht selbst.

11. Dieses Gerät verfügt über eine doppelte Isolierung der Klasse II. Dies bedeutet, dass das Gerät keinen elektrischen Anschluss an die Erde bestehtigt.

12. Der Mindestabstand um das Gerät für eine ausreichende Belüftung beträgt 5 cm.
    13.Stellen Sie keine Gegenstände auf das Gerät.

13. Ersetzen Sie die Fernbedienungsbatteryen durch neue mit denselben Parametern.
14. Wenn das Gerät längerere Zeit nicht benutzt wird,nehmen Sie die Batterien hereaus.

SET BEINHALTET

Hauptgerät

Schnurloser Subwoofer

Fernbedienung

DE

3,5 mm Audiokabel (Klinke)

2 NetzkabelHDMI Kal

Wandhalterung

Schrauben zur Wandmontage

PRODUKTBESCHREIBUNG

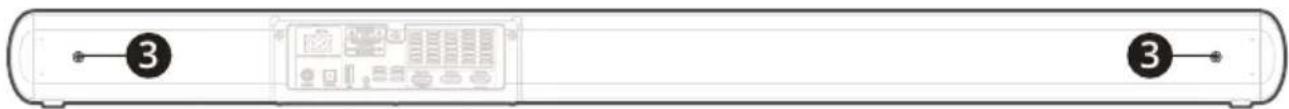

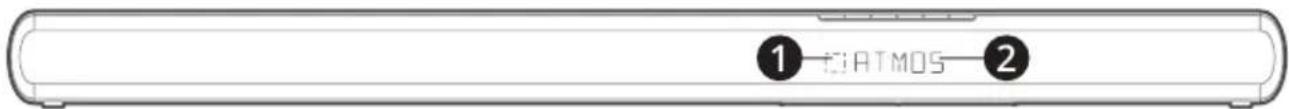

Hauptgerät

1. IR Sensor
2. Netzanschluss
3. Display
4. KOAXIAL Steckplatz
5. Schrauben zur Wandmontage
6. Optischer Steckplatz
7. Taste EIN/AUS [ON/OFF]
8. USB Steckplatz
9. Taste QUELLE [SOURCE]
10. AUX Steckplatz
11. Taste Bluetooth
12. HDMI Ausgang
13. Taste Ton aus [MUTE]
14. HDMI Eingang
15. Lautstärketasten

DE

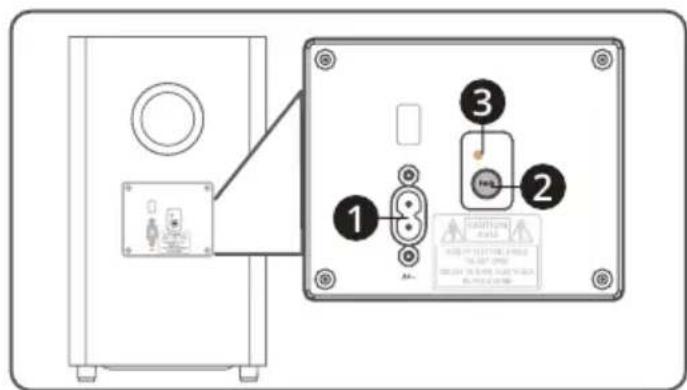

Subwoofer

1. Netzanschluss
2. Taste Koppeln
3. Kopplungsanzeige

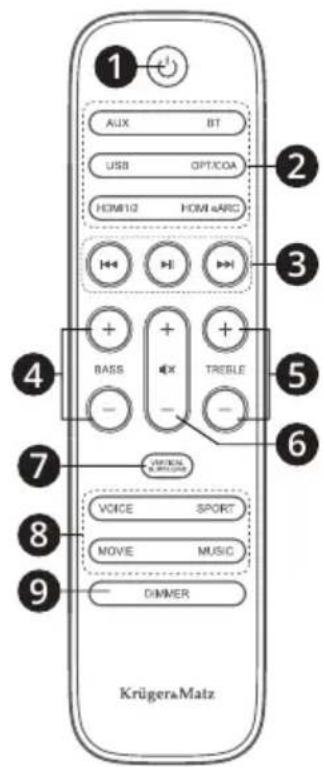

Fernbedienung

1. Taste EIN/AUS
2. Taste QUELLE [SOURCE]
3. Taste Überspringen/Pause
4. Taste BASS
5. Taste TREBLE
6. Tasten Ton aus [MUTE] und Lautstärke
7. Taste RAUMKLANG [SURROUND]
8. Taste EQ
9. Taste Display Hintergrundbeleuchtung

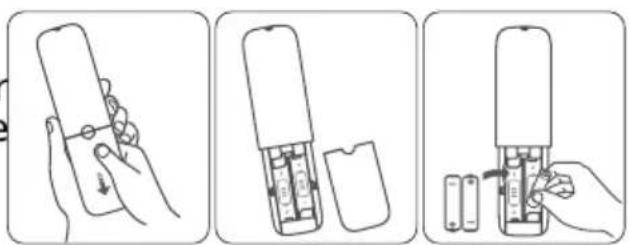

BATTERIEN EINLEGEN

1. Batteriefachdeckel drucken und nach unter gleiten.
2. Zwei Typ AA Batterien einlagen (achten Sie auf die Polarität).
3. Batteriefachdeckel schlieBen.

Achtung: benutzen Sie immer denselben Batterietyp. Nicht alte und neue Batterien mischen.

DE INSTALLATION

Aufstellung:

A.Wenn sich das Fernsehgerät auf einem Tisch befindet, stellen Sie das Gerät auf den Tisch direkt vor dem Fernsehgerät. B. Wenn das Fernsehgerät an der Wand befestigt ist, befestigen Sie das Gerät auf der Wand direkt unter dem TV-Bildschirm.

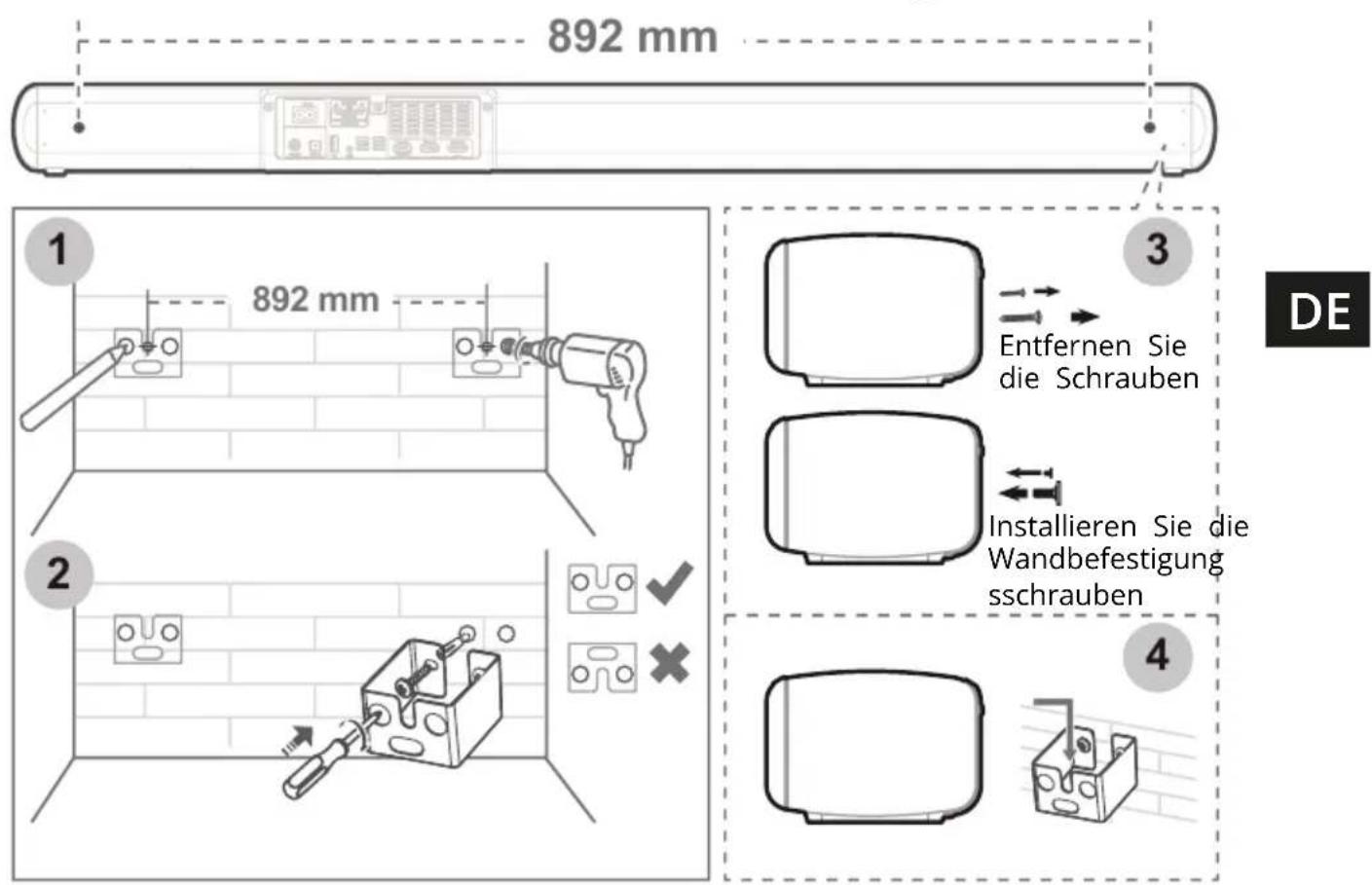

Wandmontage

• Seien Sie bei der Montage entsprechig oder beauftragen Sie einen Techniker damit.
• Stellen Sie vor der Montage sicher, dass die Wand zum Aufhängen solcher Geräte geeignet ist. Der Hersteller haftet nicht für Schäden, die durch unsachgemäß Installation an einer Wand verursacht wurden.
  Erforderliche Werkzeuge sind nicht im Set enthalten.

• Stellen Sie vor dem Bohren sicher, dass sich keine Drahte in der Wand befinden.

• Bohren Sie 4 Löscher parallel zueinander (5,5 - 6 mm Durchmesser) Der Abstand zwischen den Halterungen muss 892 mm betragen (siehe Bild unter).

• Befestigen Sie einen Dübel in jedem Loch in der Wand. Befestigen Sie die Wandhalterungen an der Wand mit Schrauben. Stellen Sie sicher, dass diese saferystalliert sind.
• Entfernen Sie die Schrauben von der Rückseite des Geräts. Installieren Sie die Wandbefestigungsschrauben auf der Rückseite des Geräts.
• Schieben Sie das Gerät in die Wandhalterungen.

ANSCHLUSS

An die Stromversorgung anschließen

Schlieben Sie den Netzstecker an die Steckdose an. Stecken Sie das Kabel in eine Steckdose. Dies gilt sowohl für die Soundbar als auch für den Subwoofer.

Dolby Atmos

Die Dolby Atmos-Technologie bietet Ohnen eine erstaunliche Erfahrung mit Klang, der reich, klar und kraftvoll ist. Die Dolby Atmos Technologie ist nur im HDMI-Modus verfügbar.

1. Um Dolby Atmos verwenden zu konnen, muss das Fernsehgerät dies Unterstützung.
2. Stellen Sie sicher, dass die Option "Keine Codierung" am externen Gerät aktiviert ist.
3. Wenn Dolby Atmos aktiviert ist, zeigt das Display DOLBY ATMOS / DOLBY AUDIO / PCM AUDIO an.
4. Um dies zu verwenden, verbinden Sie die Soundbar mit einem HDMI 2.0-Kabel.

HDMI-Verbindung

DE

Bei einigen 4K-HDR-Fernsehgeräten muss die Option zum Empfang von HDR-Inhalten aktiviert sein. Informationen zum Aktivieren finden Sie in der Bedienungsanleitung Ihres Fernsehgeräts.

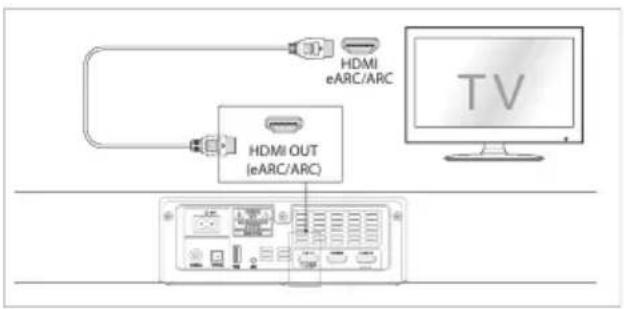

Method 1: ARC (Audiorückkanal [Audio Return Channel])

Mit der ARC-Funktion konnen Sie mit einem einzigen HDMI-Kabel Audio vom ARC-kompatiblen Fernseher an die Soundbar senden. Schlieben Sie das HDMI-Kabel an und wechseln zu HDMI (eARC / ARC).

Die TV-Fernbedienung kann jetzt zur Steuerung der Soundbar-Lautstärke verwendet werden. Das Fernsehgerät muss die ARC-Funktion sowie HDMI-CEC unterstützen.

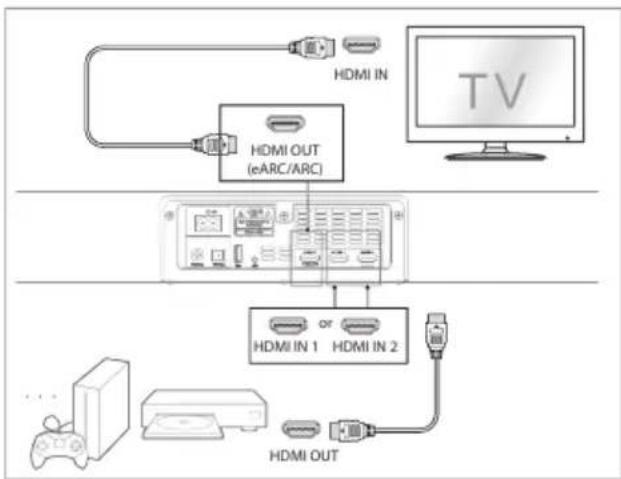

Methode 2: HDMI-Standard

Wenn das Fernsehgerät ARC nicht Unterstützung, kann die Soundbar mit einem Standard-HDMI-Kabel verbunden werden.

1. Schließen Sie das HDMI-Kabel an den HDMI-Ausgang der Soundbar und an den HDMI-Eingang des Fernsehgeräts an.
2. Schlieben Sie externe Geräte an den HDMI-Eingang der Soundbar an.

Verbindung mit optischer Buchse

1. Entfernen Sie die Schutzkappe von der optischen Buchse.
2. Schlieben Sie das optische Kabel an die optische Ausgangsbuchse des Fernsehgeräts und an die Optische Buchse an der Soundbar an

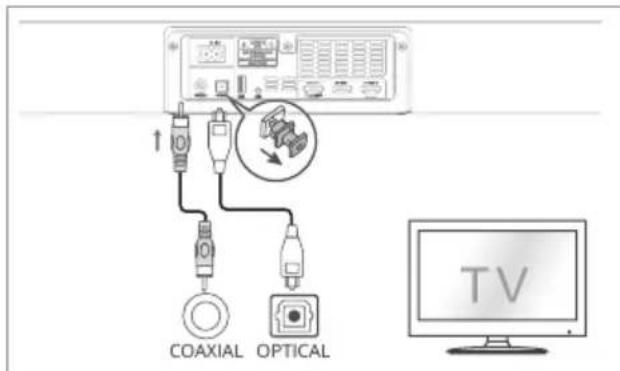

Verbindung mit Koaxial-Buchse

Stecken Sie dasKoaxialkabel indie Soundbar-Buchse und in die TV-Buch

Achtung: Das Gerät kann beim Abspielen über eine Koaxialquelle auf Probleme stoßen. Stellen Sie sicher, dass die Toneinstellungen im externen Gerät auf PCM oder Dolby Digital eingestellt sind (siehe Benutzerhandbuch des externen Geräts). Wenn die Soundbar den Ton nicht wiedergeben kann, wird auf dem Display die Meldung "NO SUPPORT [Nicht Unterstützt)" angezeigt. DE

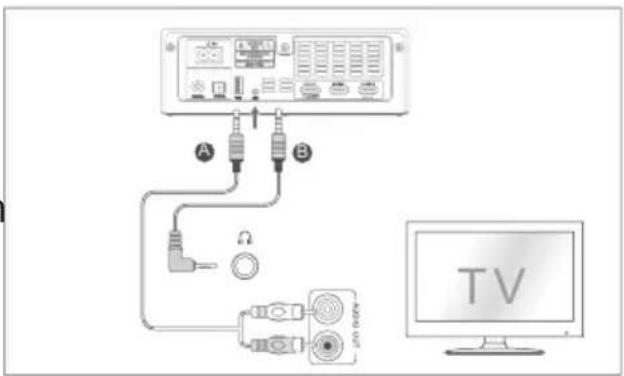

Verbindung mit AUX-Buchse

Stecken Sie das 3,5-mm-Klinkenbuchsenkabel in die Soundbar und an ein externes Gerät. Sie können auch ein Buchsen-Klinken-Kabel verwenden (separat erhältlich).

SOUNDBAR MIT SUBWOOFER KOPPELN

Automatische Kopplung

Der Subwoofer und die Soundbar werden automatisch gekoppelt, wenn beiden Geräte an die Netzsteckdose angeschlossen und eingeschaltet werden. Während des Kopplungs-Vorganges blinkt die Kopplungs-Anzeige. Nach erfolglicher Kopplung leuchtet die Kopplungs-Anzeige auf. Wenn die Kopplung fehlgeschlagen ist, führen Sie die manuelle Kopplung durch.

Manuelle Kopplung

1. Stellen Sie sicher, dass sowohl die Soundbar als auch der Subwoofer korrekt an das Stromnetz angeschlossen sind und sich die Soundbar im Bereitschafts-Modus befindet.

DE

1. Halten Sie die Taste Kopplung gedrückt. Der Subwoofer wechseln in den Kopplungs-Modus. Die Kopplungs-Anzeige blinkt.
2. Drucken Sie den Netzschalter an der Soundbar.
3. Nach erfolglicher Kopplung leuchtet die Kopplungs-Anzeige auf.
4. Wenn die Verbindung fehlgeschlagen ist, trennen Sie beiden Geräte vom Stromnetz und warten 4 Minuten. Wiederholen Sie die Schritte 1 bis 4.

Hinweis:

• Stellen Sie sicher, dass sich keine Geräte in der Nähe befinden.
  Die Soundbar muss sich innerhalb von 6 Metern vom Subwoofer befinden.

BETRIEB

Einschalten

1. Nachdem Sie die Soundbar an das Stromnetz angeschlossen haben, wechselt diese in den Bereitschafts-Modus.
2. Zum Einsatz drücken Sie den Netzschalter.
3. Um das Gerät vollständig auszuschalten,ziehen Sie den Netzstecker.
4. Wenn die Soundbar an das Fernsehgerät oder ein externes Gerätageschlossen ist, wird diese nach dem Einschalten des Fernsehgeräts oder eines externen Geräts automatisch eingeschaltet.
5. Wenn nach 15 Minuten kein Ton erkannt wird, wird die Soundbar ausgeschaltet.

Modusausbahl

Um die Tonquelle zuändern, drücken Sie die Taste QUELLE an der Soundbar oder wahren die Quelle mit der Fernbedienung aus. Der ausgewählte Modus wird auf dem Display angezeigt.

Tonanpassung

• Verwenden Sie die Tasten BASS und TREBLE, um den Bass- und Höhenpegel einzustellen.
• Um den Raumklang-Ton ein- oder auszuschalten, drücken Sie die Taste RAUMKLANG.
• Um den Equalizer-Effekt zu ändern, drücken Sie die Taste EO.
• Um die Lautstärke zuändern, verwenden Sie die Tasten LAUTSTARK [VOLUME].
• Um den Ton auszuschalten, drücken Sie die Taste Ton aus.
• Um die Helligkeit des Displays zuändern, drücken Sie die Taste DIMMER.

BLUETOOTH

Vor dem Koppeln:

Die Bluetooth-Reichweite beträgt etwa 8 Meter. Überschreiben Sie nicht den Bereich.
- Der Hersteller garantiert nicht die Kompatibilität mit allen externen Geräten.

• Stellen Sie sicher, dass sich zwischen der Soundbar und dem externen Gerät keine Hindernisse befinden.
• Wenn innerhalb von 2 Minuten keine Verbindung besteht, kehrt die Soundbar in den zuvor ausgewählten Modus zurück.
• Wenn ein externes Gerät die Soundbar nicht finden kann, halten Sie die Taste Bluetooth gedrückt, um die Sightbarkeit zu aktivieren.

Kopplung

1. Schalten Sie die Soundbar und das externe Gerät ein.
2. Drücken Sie die Taste Bluetooth an der Soundbar. Auf dem Displayerscheint die Meldung "NO BT".
3. Schalten Sie die Bluetooth-Funktion eines externen Geräts ein. Suchen Sie nach verfügbargen Geräten, Wahlen Sie "KM0556".
4. Beginnen Sie mit der Kopplung. Wenn ein Password erforderlich ist, geben Sie 0000 ein.
5. Nach erfolglicher Kopplung ertönt ein Audio-Signal und auf dem Display wird die Meldung "BT" angezeigt.
6. Sie können die Musik jetzt über Bluetooth abspieten. Wenn ein externes Gerät die Funktion AVRCP unterstützen, kann die Musik mit der Fernbedienung gesteuert werden.

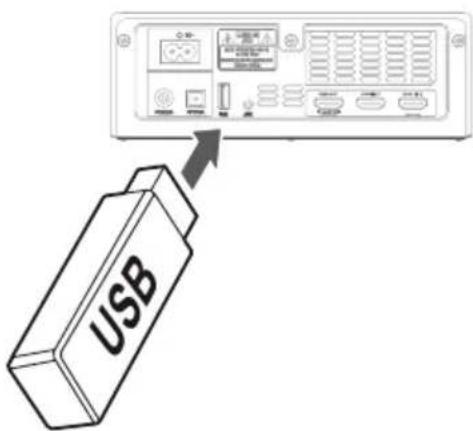

ABSPIELEN VON USB-LAUFWERK

1. Schlieben Sie das USB-Laufwerk an die USB-Buchse an.
2. Drücken Sie die Taste Quelle, um den USB-Modus auszuwahlen.
3. Verwenden Sie die Tasten zum Überspringen / Pause, um die Musi zu steuern.

DE

Hinweis:

Die Soundbar Unterstützung USB-Laufwerke mit einer Kapazität von bis zu 32 GB.
Die Soundbar spielnur MP3-Dateien ab.

FEHLERBEHEBUNG

Keine Energie	Stellen Sie sich, dass die Netzkabel richtig angeschlossen sind.Stellen Sie sich, dass die Steckdose mit Strom versorgt wird.Drücken Sie die Taste EIN/AUS.
Fernbedienung Funktioniert nicht	Wählen Sie die richtige Quelle.Verringern Sie den Abstand zwischen der Fernbedienung und der Soundbar.Stellen Sie sich, dass die Batterien richtig eingelegt sind.Ersetzen Sie die Batterien.Richten Sie die Fernbedienung auf den IR-Sensor
Kein Ton	StellenSiesicher,dassderTonrichtausgeschaltetistTrennen Sie beide Geräte vom Stromnetz und schließen diese erneut an.StellenSiesicher,dassdieQuellerrichtigeingestelltist.Koppeln Sie den Subwoofer und die Soundbar.Das Format wird nicht unterstützt.
Das TV-Gerätzeigt keineHDR Bilder	Bei einigen TV-Modellen muss der Empfang von HDR-Inhalten aktiviert sein. Weitere Informationenfinden Sie in der Bedienungsanleitung Ihrssfernsehgeräts
KannBluetooth-Geräte nicht koppeln	Stellen Sie sich, dass die Bluetooth-Funktion aktiviert ist.Stellen Sie sich, dass der Kopplungs-Modus aktiviert ist.
Die Soundbar schaltet sich nach 15 Minuten aus	Die Soundbar schaltet sich nach 15 Minutenautomatisch aus, wenn kein Ton erkannt wird.
Der Subwoofer Funktioniert nicht, oder die Betriebs-Anzeige leuchtet nicht auf	Ziehen Sie den Subwoofer aus der Steckdose und schließen diesen nach 4 Minuten wieder an.

SPECIFICATION

ALLGEMEIN

• Tontecnologie: Dolby Atmos
• Bluetooth: 4.2
• Frequenzbereich: 2402 ~ 2480 MHz
• Maximale Sendeleistung: 5 dBm
• Anschlüsse: 2x HDMI Eingang, HDMI Ausgang (ARC), Optischer Eingang, Coaxial Eingang, USB Steckplatz, AUX Eingang (Klinke 3,5 mm)
• Unterstützung Formate: A2DP, AVRCP
• Montage: horizontal, auf einer Wand

SOUNDBAR

Typ: Aktiv
- Lautsprecher
- Zentrum: 2", 60 W, 4 Ohm
- Links: 1,5", 30 W, 8 Ohm
- Rechts: 1,5", 30 W, 8 Ohm
- Frequenzgang: 120 ~Hz - 20 kHz
- THD: 10%
- Audio Eingangs-Sensibilität: 500 mV
S/N: 70 dB
- Energieverbrauch in Bereitschaft: <0,5 W
Eingang: 100-240 V; 50/60 Hz; 2,5 A
- Abmessungen: 1000 × 74 × 106 mm
Gewicht: 4 kg

SUBWOOFER

Typ: aktiv
- Laufsprecher: 6.5", 120 W, 3 Ohm
- Frequenzgang: 40 Hz - 120 Hz
- THD: 10%
- Frequenzbereich: 2400 ~ 2483 MHz
- Maximale Sendeleistung: < 6 dBm
- Stromversorgung: 100-240 V; 50/60 Hz; 5,5 A
Abmessungen: 240 × 420 × 240 ~mm
Gewicht: 5,5 ~kg

DE

FERNBEDIENUNG

Fernbedienungsreichweite: bis zu 6 m
- Winkel: 30^
- Stromversorgung: 2x AAA Batterie

ERFAHREN SIE MEHR

Für weitere informationen zu dieser gemaat finden sie unter: www.krugermatz.com.

Lesen sie die bedienungsanleitung sorgfältig durch, bevor sie das gerät verwenden.

Besuchen sie www.krugermatz.com website für weitere Produkte und zubehör.

Im falle irgendwelcher zweifel oder Fragen wenden sie sich an unsere früiggestelltten Fragen.

Hiermit erklär die Firma LECHPOL ELECTRONICS Sp. z o.o. Sp.k. dass sich das Gerät Soundbar KM0556 im Einklang mit den Bestimmungen der Richtlinie 2014/53/UE befindet. Komplette Konformitätserklärung zum herunterlagen auf www.lechpol.eu.

DE

Die Bluetooth Wortmarke und -Logos sind eingetragene Marken von Bluetooth SIG. Inc.

Bluetooth

HDMI, High Definition Media Interface und das HDMI-Logo sind eingetragene Marken von HDMI Licensing Administrator, Inc. in den Vereinigten Staaten und anderen Ländern.

Dolby, Dolby Atmos und das Doppel-D-Symbol sind eingetragene Marken der Dolby Laboratories Licensing Corporation. Hergestellt unter Lizenz von Dolby Laboratories. Copyright © 2012-2020 Dolby Laboratories. Alle Rechte vorbehalten.

Deutsch Korrekte Entsorgung these Products (Elektromull)

DE

(Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem) Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dam normalen Haushaltsmüll entsorgt werden darf. Entsorgen Sie these Gerätitte getrennt von anderen Abfallen, um der Umwelt bzw. der menschilchen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Recycleln Sie das Gerät, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fordern. Private Nutzer sollen den Handler, bei dem das Produkt gekauft wurde, oder die zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie sie das Gerät auf umweltfreundliche Weise recycleln konnen. Gewerbliche Nutzer sollen sich an ihren Lieferanten wenden und die Bedingungen des Verkaufsvertrags konsultieren. Dieses Produktarf nicht zusammen mit anderen Gewerbemüll entsorgt werden.

Hergestellt in China für LECHPOL ELECTRONICS Sp. z o.o. Sp.k., ul. Garwolínska 1, 08-400 Mietne.
