BEDIENUNGSANLEITUNG OL5001 IFM
Bedienungsanleitung Operating instructions Notice pour utilisateurs Reflexlichtschranke

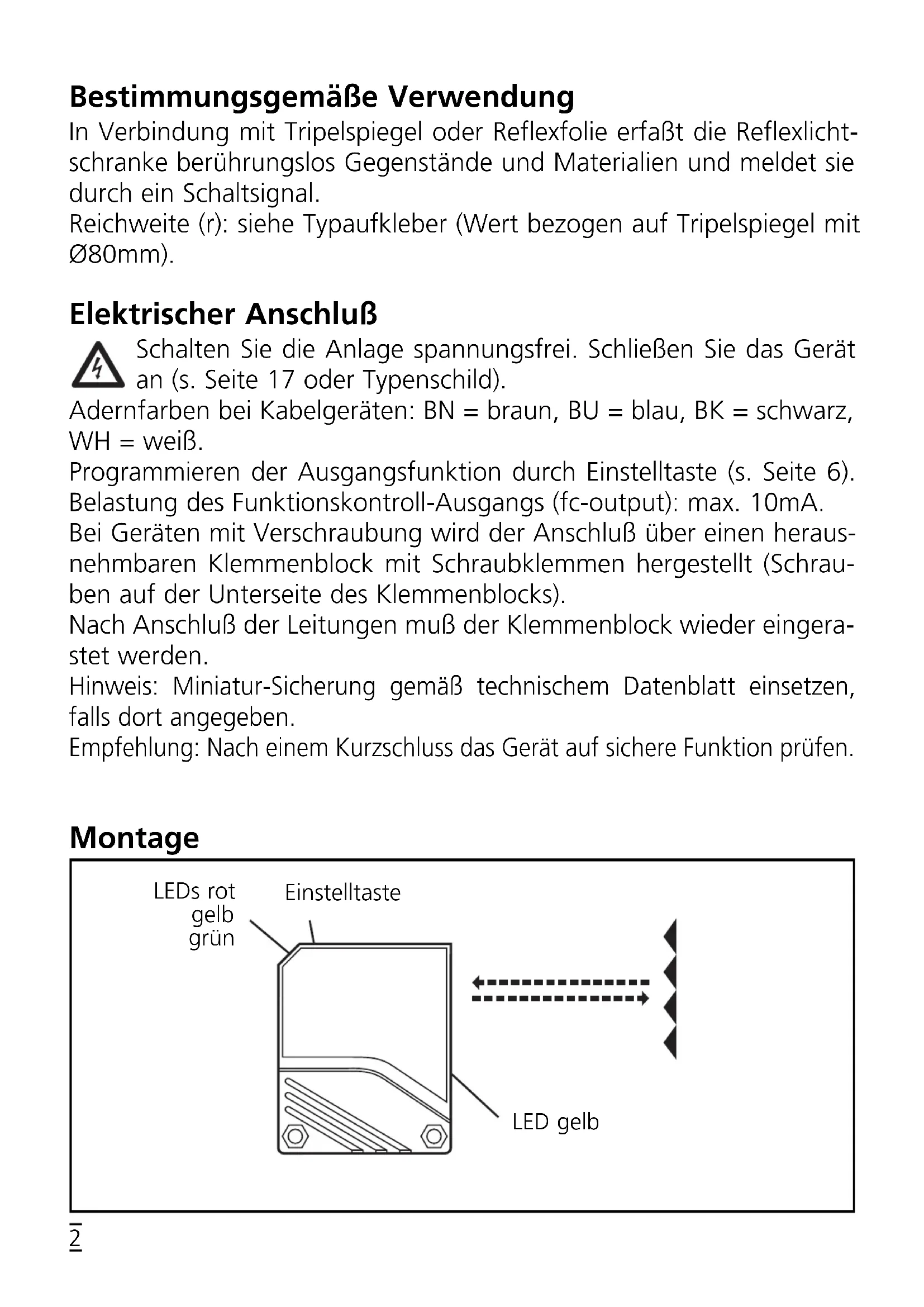

704983 / 00 12/2010Bestimmungsgemäße Verwendung In Verbindung mit Tripelspiegel oder Reflexfolie erfaßt die Reflexlicht- schranke berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal. Reichweite (r): siehe Typaufkleber (Wert bezogen auf Tripelspiegel mit Ø80mm). Elektrischer Anschluß Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät an (s. Seite 17 oder Typenschild). Adernfarben bei Kabelgeräten: BN = braun, BU = blau, BK = schwarz, WH = weiß. Programmieren der Ausgangsfunktion durch Einstelltaste (s. Seite 6). Belastung des Funktionskontroll-Ausgangs (fc-output): max. 10mA. Bei Geräten mit Verschraubung wird der Anschluß über einen heraus- nehmbaren Klemmenblock mit Schraubklemmen hergestellt (Schrau- ben auf der Unterseite des Klemmenblocks). Nach Anschluß der Leitungen muß der Klemmenblock wieder eingera- stet werden. Hinweis: Miniatur-Sicherung gemäß technischem Datenblatt einsetzen, falls dort angegeben. Empfehlung: Nach einem Kurzschluss das Gerät auf sichere Funktion prüfen. Montage
LED gelb Einstelltaste LEDs rot gelb grünDEUTSCH Befestigen Sie Tripelspiegel oder Reflexfolie. Richten Sie die Reflexlicht- schranke darauf aus und befestigen Sie sie mit Hilfe einer Montage- halterung; der Lichtfleck muß den Tripelspiegel treffen. Maximale Reichweite nur bei genauer Ausrichtung. Wichtig! Inbetriebnahme Die Reflexlichtschranke ist ohne weitere Einstellungen betriebsbereit (plug and play) und auf max. Reichweite eingestellt. Dies bedeutet, daß die Reflexlichtschranke mit maximaler Betriebsreserve betrieben wird. Die nachfolgend beschriebenen Einstellungen sind nur erforder- lich wenn z.B. teiltransparente Objekte erfasst werden sollen. Einstellen der Empfindlichkeit bei stillstehenden Objekten
Drücken Sie ca. 2s, bis die rote LED blinkt. Gerät in den Programmiermodus schalten. Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel. Das Gerät ist im Programmiermodus.
Empfindlichkeit mit Objekt einstellen. Drücken Sie 1 mal. LEDs gelb und grün verlöschen für ca. 1s, blinken dann wieder im Wechsel. 2Einstellungen 2 und 3 können auch in umgekehrter Reihenfolge erfolgen. Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hell- signal und Dunkelsignal sind annähernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach geht das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über. Wird die Einstelltaste während der Programmierung 15 min. nicht betätigt geht das Gerät automatisch mit unveränderter Empfindlichkeit in den Betriebsmodus über. Einstellen der Empfindlichkeit bei bewegten Objekten
Drücken Sie 1 mal. LEDs gelb und grün verlöschen für ca. 1s, nach ca. 3s leuchtet die grüne LED. Das Gerät ist im Betriebsmodus.
Empfindlichkeit ohne Objekt einstellen. Drücken Sie ca. 2s, bis die rote LED blinkt. Gerät in den Programmiermodus schalten. Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel. Das Gerät ist im Programmiermodus. 1DEUTSCH Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hell- signal und Dunkelsignal sind annähernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach geht das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über. Wird die Einstelltaste während der Programmierung 15 min. nicht betätigt geht das Gerät automatisch mit unveränderter Empfindlichkeit in den Betriebsmodus über. Einstellen maximaler Empfindlichkeit
- Gehen Sie in den Programmiermodus (s. Schritt 1).
- Richten Sie das Gerät so aus, daß kein Licht reflektiert wird.
- Drücken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3).
Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen. Drücken Sie 1 mal. LEDs gelb und grün verlöschen für ca. 1s, blinken dann wieder im Wechsel.
Drücken Sie 1 mal. LEDs gelb und grün verlöschen für ca. 1s, nach ca. 3s leuchtet die grüne LED. Das Gerät ist im Betriebsmodus.
Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen.Programmieren der Ausgangsfunktion Betrieb Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs und durch Funktionskontrollausgang Funktionskontroll-Ausgang (nur bei Geräten mit DC Spannungsversorgung)
- Schaltet bei Störung der Objekterfassung (mangelhafte Objekter- kennung, Dejustierung, Verschmutzung der Linsen) nach ca. 4s; wird zurückgesetzt ca. 4s nach dem das Objekt wieder eindeutig erfaßt wird.
- Schaltet bei Kurzschluß des Schaltausgangs sofort; wird zurückge- setzt ca. 2s nach Beseitigung der Störung.
- Schaltet bei interner Störung sofort; wird nur durch Ausschalten und erneutes Einschalten der Betriebsspannung zurückgesetzt Wartung Halten Sie die Kunststofflinsen des Gerätes von Verschmutzung frei. Verwenden Sie zur Reinigung keine Lösungsmittel oder Reiniger, die die Kunststofflinsen beschädigen könnten.
