BEDIENUNGSANLEITUNG OL5041 IFM

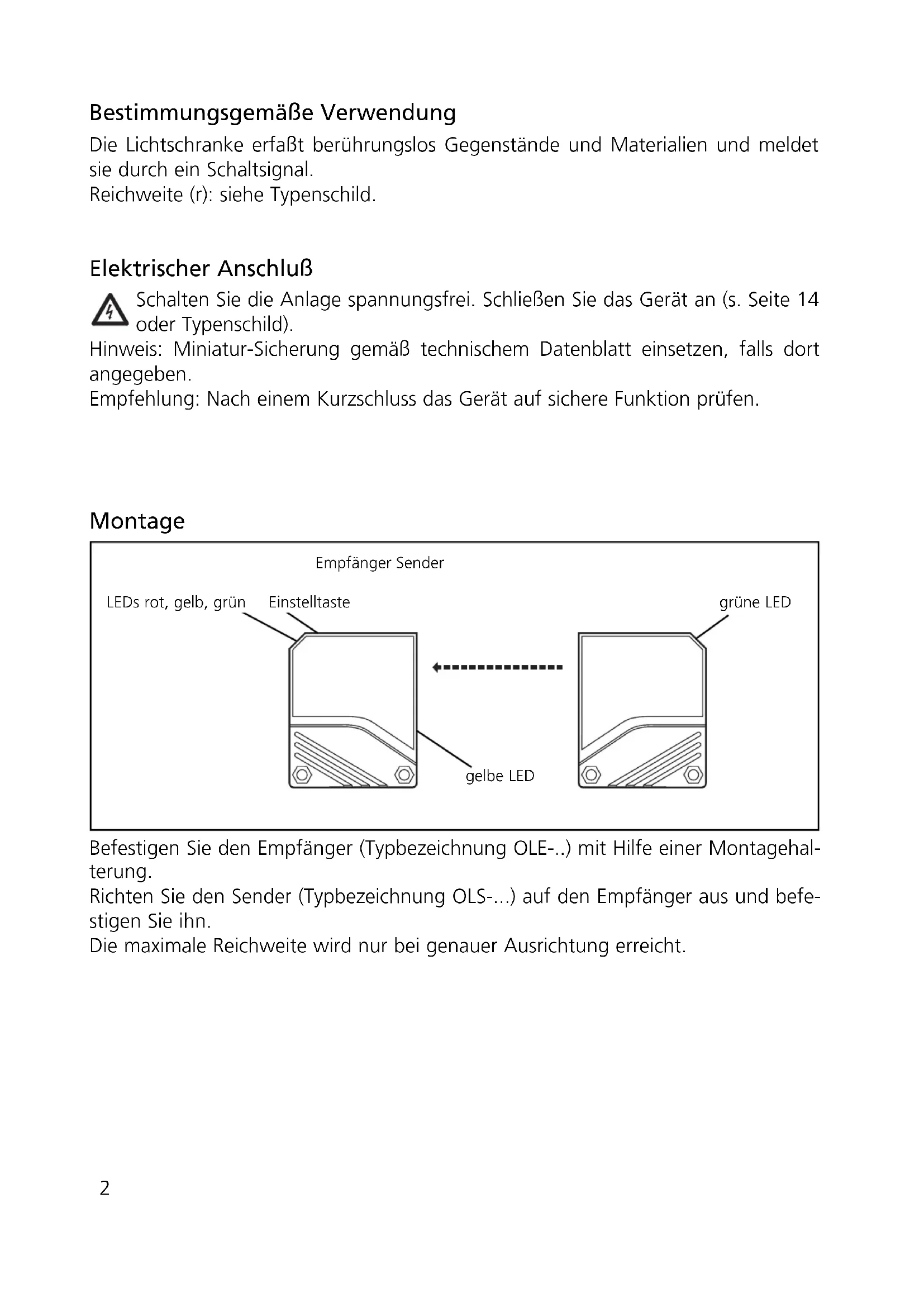

701386 / 02 09/2007Bestimmungsgemäße Verwendung Die Lichtschranke erfaßt berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal. Reichweite (r): siehe Typenschild. Elektrischer Anschluß Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät an (s. Seite 14 oder Typenschild). Hinweis: Miniatur-Sicherung gemäß technischem Datenblatt einsetzen, falls dort angegeben. Empfehlung: Nach einem Kurzschluss das Gerät auf sichere Funktion prüfen. Montage Befestigen Sie den Empfänger (Typbezeichnung OLE-..) mit Hilfe einer Montagehal- terung. Richten Sie den Sender (Typbezeichnung OLS-...) auf den Empfänger aus und befe- stigen Sie ihn. Die maximale Reichweite wird nur bei genauer Ausrichtung erreicht. LEDs rot, gelb, grün gelbe LED Einstelltaste

Empfänger Sender grüne LEDEinstellen der Schaltschwelle (dynamischer Betrieb)

• Objekte bewegen sich durch den Erfassungsbereich der Optik Das Gerät erfaßt Eingangssignale verschiedener Intensität in beliebiger Reihenfolge und berechnet die optimale Schaltschwelle. Ist die Einstellung der Schaltschwelle nicht möglich (z.B. Hellsignal und Dunkelsignal sind annähernd gleich stark) blinkt die rote LED nach Schritt 3. Danach geht das Gerät mit unveränderter Schaltschwelle in den Betriebsmodus über. Wird die Programmiertaste während der Programmierung 15 Minuten lang nicht betätigt, geht das Gerät automatisch mit unveränderter Schaltschwelle in den Betriebsmodus über. Einstellung maximaler Empfindlichkeit:

• Gehen Sie in den Programmiermodus (Schritt 1).

• Unterbrechen Sie den Lichtstrahl.

• Drücken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3).

Drücken Sie, bis die rote LED blinkt. LEDs gelb und grün blinken im Wechsel (= Gerät ist im Programmiermodus).

Drücken Sie 1 mal. Lassen Sie die Objekte durch den Erfassungsbereich der Optik laufen.

Drücken Sie 1 mal. LEDs gelb und grün ver- löschen für ca. 1s, blinken dann wieder im Wechsel. LEDs gelb und grün verlö- schen für ca. 1s, danach leuchtet die grüne LED (= Gerät ist im Betriebs- modus). 3Einstellen der Schaltschwelle (statischer Betrieb)

• Statische Objekte Das Gerät erfaßt Eingangssignale verschiedener Intensität in beliebiger Reihenfolge und berechnet die optimale Schaltschwelle. *Sie können auch in umgekehrter Reihenfolge vorgehen: Zuerst ohne Objekt mes- sen, dann mit Objekt. Ist die Einstellung der Schaltschwelle nicht möglich (z.B. Hellsignal und Dunkelsignal sind annähernd gleich stark) blinkt die rote LED nach Schritt 3. Danach geht das Gerät mit unveränderter Schaltschwelle in den Betriebsmodus über. Wird die Programmiertaste während der Programmierung 15 Minuten lang nicht betätigt, geht das Gerät automatisch mit unveränderter Schaltschwelle in den Betriebsmodus über. Einstellung maximaler Empfindlichkeit:

• Gehen Sie in den Programmiermodus (Schritt 1).

• Unterbrechen Sie den Lichtstrahl.

• Drücken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3).

Drücken Sie, bis die rote LED blinkt. LEDs gelb und grün blinken im Wechsel (= Gerät ist im Programmiermodus).

Drücken Sie 1 mal. Plazieren Sie das Objekt im Erfassungsbereich der Optik. *

Drücken Sie 1 mal. Entfernen Sie das Objekt aus dem Erfassungsbereich der Optik. * LEDs gelb und grün ver- löschen für ca. 1s, blinken dann wieder im Wechsel. LEDs gelb und grün verlö- schen für ca. 1s, danach leuchtet die grüne LED (= Gerät ist im Betriebs- modus). 4Programmieren der Ausgangsfunktion Betrieb Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LED. Wartung Halten Sie die Kunststofflinsen des Gerätes von Verschmutzung frei. Verwenden Sie zur Reinigung keine Lösungsmittel oder Reiniger, die die Kunststoff- linsen beschädigen könnten.

Drücken Sie 10s lang. Die rote LED beginnt nach 2s schnell zu blinken. Danach blinken die LEDs gelb und grün im Wechsel. Nach 8s erlöschen alle LEDs, die Aus- gangsfunktion hat von Hellschaltend auf Dunkelschaltend gewechselt (oder um- gekehrt). LED rot Störung bei der Objekterfassung, z.B. Dejustierung, Verschmutzung der Linsen LEDs gelb + rot Blinken abwechselnd, 2Hz: Ausgang kurzgeschlossen Blinken abwechselnd, 1Hz: interne Störung (Ausgang ist nicht geschaltet) LED gelb Ausgang ist geschaltet LED grün Gerät ist betriebsbereit 5Functions and features The through-beam sensor detects objects and materials without contact and indicates their presence by a switched signal. Range (r): see type label. Electrical connection Isolate power, then connect unit (see page 14 or type label). Note: insert a miniature fuse according to the technical data sheet, if specified. Recommendation: check the unit for reliable function after a short cirucit. Installation Fix the receiver (type OLE-...) in position. Align the transmitter (type OLS-...) towards the receiver and tighten in the same way. Maximum range is only possible with precise alignment.
