BEDIENUNGSANLEITUNG OG5116 IFM

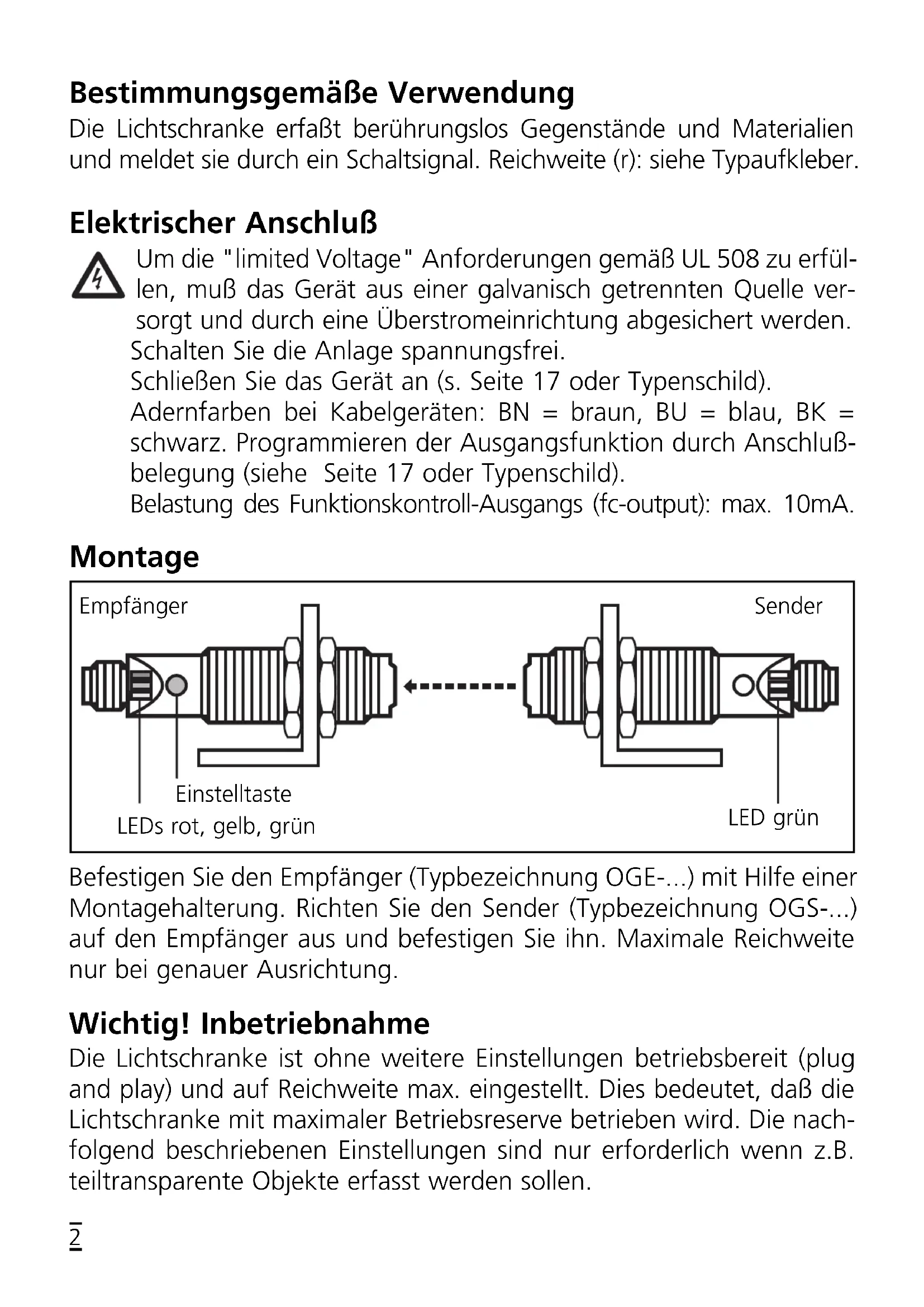

Sachnr. 701163/05 09/2005 DEUTSCH ENGLISHFRANÇAISBestimmungsgemäße Verwendung Die Lichtschranke erfaßt berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal. Reichweite (r): siehe Typaufkleber. Elektrischer Anschluß Um die "limited Voltage" Anforderungen gemäß UL 508 zu erfül- len, muß das Gerät aus einer galvanisch getrennten Quelle ver- sorgt und durch eine Überstromeinrichtung abgesichert werden. Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät an (s. Seite 17 oder Typenschild). Adernfarben bei Kabelgeräten: BN = braun, BU = blau, BK = schwarz. Programmieren der Ausgangsfunktion durch Anschluß- belegung (siehe Seite 17 oder Typenschild). Belastung des Funktionskontroll-Ausgangs (fc-output): max. 10mA. Montage Befestigen Sie den Empfänger (Typbezeichnung OGE-...) mit Hilfe einer Montagehalterung. Richten Sie den Sender (Typbezeichnung OGS-...) auf den Empfänger aus und befestigen Sie ihn. Maximale Reichweite nur bei genauer Ausrichtung. Wichtig! Inbetriebnahme Die Lichtschranke ist ohne weitere Einstellungen betriebsbereit (plug and play) und auf Reichweite max. eingestellt. Dies bedeutet, daß die Lichtschranke mit maximaler Betriebsreserve betrieben wird. Die nach- folgend beschriebenen Einstellungen sind nur erforderlich wenn z.B. teiltransparente Objekte erfasst werden sollen.
Empfänger Sender LEDs rot, gelb, grün Einstelltaste LED grünDEUTSCH Einstellen der Empfindlichkeit bei stillstehenden Objekten Einstellungen 2 und 3 können auch in umgekehrter Reihenfolge erfolgen. Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hell- signal und Dunkelsignal sind annähernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach geht das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über.
Drücken Sie ca. 2s, bis die rote LED blinkt. Gerät in den Programmiermodus schalten. Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel. Das Gerät ist im Programmiermodus.
Empfindlichkeit mit Objekt einstellen. Drücken Sie 1 mal. LEDs gelb und grün verlöschen für ca. 1s, blinken dann wieder im Wechsel.
Empfänger Sender Empfänger Sender Drücken Sie 1 mal. LEDs gelb und grün verlöschen für ca. 1s, danach leuchtet die grüne LED. Das Gerät ist im Betriebsmodus.
Empfindlichkeit ohne Objekt einstellen. Empfänger SenderEinstellen der Empfindlichkeit bei bewegten Objekten Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hell- signal und Dunkelsignal sind annähernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach geht das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über.
Drücken Sie 1 mal. LEDs gelb und grün verlöschen für ca. 1s, danach leuchtet die grüne LED. Das Gerät ist im Betriebsmodus.
Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen. Drücken Sie 1 mal. LEDs gelb und grün verlöschen für ca. 1s, blinken dann wieder im Wechsel.
Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen. Empfänger Sender Empfänger Sender Drücken Sie ca. 2s, bis die rote LED blinkt. Gerät in den Programmiermodus schalten. Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel. Das Gerät ist im Programmiermodus.
Empfänger SenderDEUTSCH Einstellen maximaler Empfindlichkeit:
- Gehen Sie in den Programmiermodus (s. Schritt 1).
- Unterbrechen Sie den Lichtstrahl.
- Drücken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3). Verriegeln / Entriegeln Betrieb Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs und durch Funktionskontroll-Ausgang.
Drücken Sie 10s lang. Die rote LED blinkt kurz, danach blinken die LEDs gelb und grün im Wechsel; nach 10s verlöschen die LEDs, das Gerät ist verriegelt. Drücken Sie 10s lang. Nach 10s verlöschen die LEDs, die Verriegelung ist aufgehoben. LED grün leuchtet Gerät ist betriebsbereit. LED gelb leuchtet Ausgang ist geschaltet. LEDs gelb + rot Blinken abwechselnd, 2 Hz: Ausgang kurzgeschlossen. Blinken abwechselnd, 1 Hz: Interne Störung. (Ausgang ist nicht geschaltet). LED rot leuchtet Störung bei der Objekterfassung, z. B. Dejustierung, Verschmutzung der LinsenFunktionskontroll-Ausgang (nicht bei Geräten mit Kabelanschluß)
- Schaltet bei Störung der Objekterfassung (mangelhafte Objekter- kennung, Dejustierung, Verschmutzung der Linsen) nach ca. 4s; wird zurückgesetzt ca. 4s nach dem das Objekt wieder eindeutig erfaßt wird.
- Schaltet bei Kurzschluß des Schaltausgangs sofort; wird zurückge- setzt ca. 2s nach Beseitigung der Störung.
