BEDIENUNGSANLEITUNG CS8000RGB FX Laserworld

Manual / Bedienungsanleitung / Mode d'emploi

Club Series

CS-8000RGB FX | CS-12.000RGB FX

Bitte lesen Sie diese Bedienungsanleitung sorgfältig vor Inbetriebnahme dieses Showlasersystems!

Rechtlicher Hinweis:

Die Firma Laserworld (Switzerland) AG behält sich das Recht vor, Änderungen an ihren Produkten vorzunehmen, die der technischen Weiterentwicklung dienen. Diese Änderungen werden nicht notwendigerweise in jedem Einzelfall dokumentiert. Diese Betriebsanleitung und die darin enthaltenen Informationen wurden mit der gebotenen Sorgfalt zusammengestellt. Die Firma Laserworld (Switzerland) AG übernimmt jedoch keine Gewähr für Druckfehler, andere Fehler oder daraus entstehende Schäden. Die in dieser Bedienungsanleitung genannten Marken und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Eigentümer.

Achtung: Bei diesem Gerät handelt es sich um ein Showlasergerät für den gewerblichen Einsatz. Dieses Gerät ist kein Laserpointer, nicht für Zeigezwecke geeignet und darf auch nicht dafür verwendet werden.

Vor Inbetriebnahme Bedienungsanleitung lesen!

Nur in geschlossenen Raumen betreiben!

Confirm with „Enter“.

Orientation Setting

Ray Technologies GmbH

1. Lieferumfang & Hinweise 16

2. Einleitende Warnhinweise 16

3. Schritte zur Inbetriebnahme, Sicherheitshinweise 16

4. Sicherheitshinweise für Arbeiten am Gerät 17

5. Pflege- und Wartungshinweise 17

6. Bedienung 18

Abschließende Erklärung 25

Technische Daten 36

Anleitung: CS-8000RGB FX | CS-12.000RGB FX Anleitung: CS-8000RGB FX | CS-12.000RGB FX

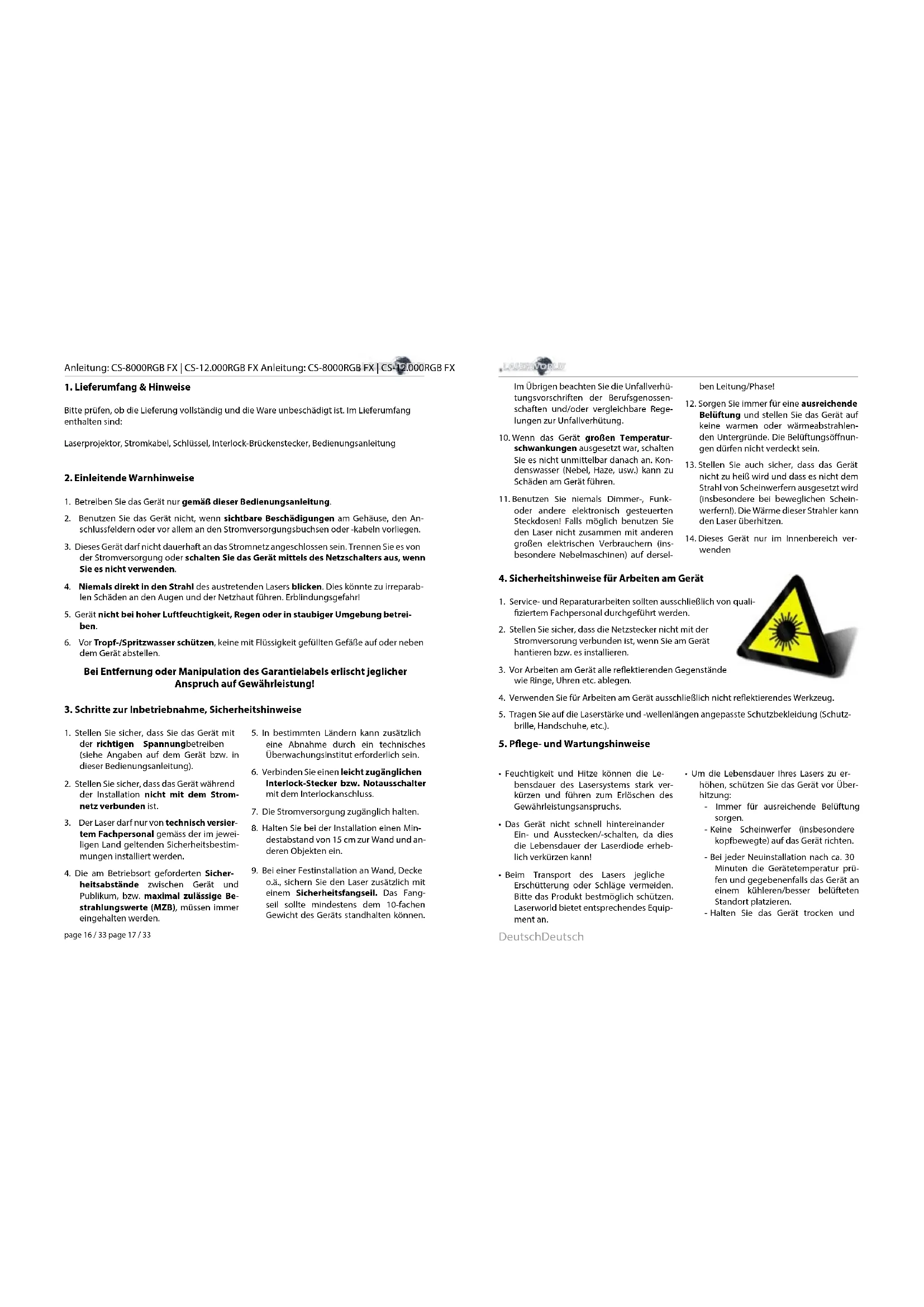

1. Lieferumfang & Hinweise

Bitte prüfen, ob die Lieferung vollständig und die Ware unbeschädigt ist. Im Lieferumfang enthalten sind:

Laserprojektor, Stromkabel, Schlüssel, Interlock-Brückenstecker, Bedienungsanleitung

2. Einleitende Warnhinweise

1. Betreiben Sie das Gerät nur gemäß dieser Bedienungsanleitung.
2. Benutzen Sie das Gerät nicht, wenn sichtbare Beschädigungen am Gehäuse, den Anschlussfeldern oder vor allem an den Stromversorgungsbuchsen oder -kabeln vorliegen.
3. Dieses Gerät darf nicht dauerhaft an das Stromnetz angeschlossen sein. Trennen Sie es von der Stromversorgung oder schalten Sie das Gerät mittels des Netzschalters aus, wenn Sie es nicht verwenden.
4. Niemals direkt in den Strahl des austretenden Lasers blicken. Dies könnte zu irreparablen Schäden an den Augen und der Netzhaut führen. Erblindungsgefahr!
5. Gerät nicht bei hoher Luftfeuchtigkeit, Regen oder in staubiger Umgebung betreiben.
6. Vor Tropf-/Spritzwasser schützen, keine mit Flüssigkeit gefüllten Gefäße auf oder neben dem Gerät abstellen.

Bei Entfernung oder Manipulation des Garantielabels erlischt jeglicher Anspruch auf Gewährleistungl

3. Schritte zur Inbetriebnahme, Sicherheitshinweise

1. Stellen Sie sicher, dass Sie das Gerät mit der richtigen Spannungbetreiben (siehe Angaben auf dem Gerät bzw. in dieser Bedienungsanleitung).
2. Stellen Sie sicher, dass das Gerät während der Installation nicht mit dem Stromnetz verbunden ist.
3. Der Laser darf nur von technisch versiertem Fachpersonal gemäss der im jeweiligen Land geltenden Sicherheitsbestimmungen installiert werden.

4. Die am Betriebsort geforderten Sicherheitsabstände zwischen Gerät und Publikum, bzw. maximal zulässige Bestrahlungswerte (MZB), müssen immer eingehalten werden.

5. In bestimmten Ländern kann zusätzlich eine Abnahme durch ein technisches Überwachungsinstitut erforderlich sein.

6. Verbinden Sie einen leicht zugänglichen Interlock-Stecker bzw. Notausschalter mit dem Interlockanschluss.
7. Die Stromversorgung zugänglich halten.
8. Halten Sie bei der Installation einen Mindestabstand von 15 cm zur Wand und anderen Objekten ein.
9. Bei einer Festinstallation an Wand, Decke o.ä., sichern Sie den Laser zusätzlich mit einem Sicherheitsfangseil. Das Fangseil sollte mindestens dem 10-fachen Gewicht des Geräts standhalten können.

Im Übrigen beachten Sie die Unfallverhütungsvorschriften der Berufsgenossenschaften und/oder vergleichbare Regelungen zur Unfallverhütung.

1. Wenn das Gerät großen Temperaturschwankungen ausgesetzt war, schalten Sie es nicht unmittelbar danach an. Kondenswasser (Nebel, Haze, usw.) kann zu Schäden am Gerät führen.
2. Benutzen Sie niemals Dimmer-, Funk- oder andere elektronisch gesteuerten Steckdosen! Falls möglich benutzen Sie den Laser nicht zusammen mit anderen großen elektrischen Verbrauchem (insbesondere Nebelmaschinen) auf dersel-

ben Leitung/Phase!

1. Sorgen Sie immer für eine ausreichende Belüftung und stellen Sie das Gerät auf keine warmen oder wärmeabstrahlenden Untergründe. Die Belüftungsöffnungen dürfen nicht verdeckt sein.
2. Stellen Sie auch sicher, dass das Gerät nicht zu heiß wird und dass es nicht dem Strahl von Scheinwerfern ausgesetzt wird (Insbesondere bei beweglichen Scheinwerfern!). Die Wärme dieser Strahler kann den Laser überhitzen.
3. Dieses Gerät nur im Innenbereich verwenden

4. Sicherheitshinweise für Arbeiten am Gerät

1. Service- und Reparaturarbeiten sollten ausschließlich von qualifiziertem Fachpersonal durchgeführt werden.
2. Stellen Sie sicher, dass die Netzstecker nicht mit der Stromversorung verbunden ist, wenn Sie am Gerät hantieren bzw. es installieren.

3. Vor Arbeiten am Gerät alle reflektierenden Gegenstände wie Ringe, Uhren etc. ablegen.

4. Verwenden Sie für Arbeiten am Gerät ausschließlich nicht reflektierendes Werkzeug.

5. Tragen Sie auf die Laserstärke und -wellenlängen angepasste Schutzbekleidung (Schutzbrille, Handschuhe, etc.).

5. Pflege- und Wartungshinweise

• Feuchtigkeit und Hitze können die Lebensdauer des Lasersystems stark verkürzen und führen zum Erlöschen des Gewährleistungsanspruchs.
• Das Gerät nicht schnell hintereinander Ein- und Ausstecken/-schalten, da dies die Lebensdauer der Laserdiode erheblich verkürzen kann!
• Beim Transport des Lasers jegliche Erschütterung oder Schläge vermeiden. Bitte das Produkt bestmöglich schützen. Laserworld bietet entsprechendes Equipment an.

quali-

• Um die Lebensdauer Ihres Lasers zu erhöhen, schützen Sie das Gerät vor Überhitzung:
  Immer für ausreichende Belüftung sorgen.
• Keine Scheinwerfer (insbesondere kopfbewegte) auf das Gerät richten.
• Bei jeder Neuinstallation nach ca. 30 Minuten die Gerätetemperatur prüfen und gegebenenfalls das Gerät an einem kühleren/besser belüfteten Standort platzieren.
• Halten Sie das Gerät trocken und

Anleitung: CS-8000RGB FX | CS-12.000RGB FX Anleitung: CS-8000RGB FX | CS-12.000RGB FX

schützen Sie es vor Nässe, Regen und Spritzwasser.

- Schalten Sie das Gerät aus, wenn es nicht benutzt wird. Trennen Sie hierzu das Netzteil von der Stromversorgung. Auch wenn die Diode nicht leuchtet: Sie ist in Betrieb, solange das Gerät angeschaltet Ist.

- Lüfter und Kühlkörper (Kühlrippen usw.) müssen frei von Staubansammlungen und Ablagerungen sein, da sonst die Ge-

fahr des Überhitzens droht und jegliche Gewährleistung erlischt. Bitte wenden Sie sich an qualifizierte Fachpersonen.

- Durch das Entfernen des Garantielabels erlischt jeglicher Anspruch auf Gewährleistung. Schäden am Gerät, die durch unsachgemäßer Handhabung, Nichtbeachtung der Sicherheits-, Pflege- und Wartungshinweise entstehen besteht kein Gewährleistungsanspruch.

6. Bedienung

1. Stromversorgung

Das Stromkabel mit dem Gerät und der Stromversorgung verbinden. Es muss darauf ge-achtet werden, dass das Gerät mit der richtigen Spannung versorgt wird, da eine falsche Spannung zu Irreparablen Schäden am Gerät führen kann. Die Spannungsdaten finden sich in der Übersichtstabelle am Ende dieser Bedienungsanleitung. Die Vorderseite des Lasers (Bereich des Strahlaustritts) darf während des Anschließens an die Stromversorgung nicht auf Personen oder entflammbare Objekte gerichtet sein. Um das Gerät zu starten, den Interlock Stecker mit dem Gerät verbinden, den Schlüssel einstecken und auf „ON“ drehen und den An-/Ausschalter betätigen. Die "Emission - Laser on"-LED auf der Vorderseite beginnt zu leuchten, wenn das Gerät einsatzbereit ist.

2. Sicherung

Auf der Geräterückseite befindet sich eine Sicherung. Sollte diese durchbrennen, bitte mit einer neuen austauschen. Sollte das Problem weiterhin bestehen, bitte den Händler oder einen Servicemitarbeiter von Laserworld kontaktieren.

3. Schlüsselschalter

An der Rückseite des Lasersystems befindet sich ein Schlüsselschalter. Eine Laserausgabe kann nur erfolgen, wenn der Schlüssel (im Lieferumfang enthalten) mit dem Schlüsselschalter verbunden und auf ON gedreht wird. Achtung: Wenn der Laser unbeaufsichtigt ist, sollte der Schlüssel abgezogen werden um einen Missbrauch durch Dritte zu vermeiden.

4. Betriebsmodi

Die verschiedenen Betriebsmodi können über die vier Druckknöpfe neben der „Settings“ Anzeige gewählt werden.

„Enter“ bestätigt eine Auswahl oder öffnet das jeweilige Untermenü. „Up“ / „Down“ ermöglicht das Navigieren innerhalb eines Menüs und das Anpassen einer Auswahl. „Exit“ beendet das aktuell aktive Menü und kehrt auf eine höhere Ebene des Menüs zurück.

4.1. SOUND-TO-LIGHT / MUSIKMODUS

Der Sound-to-Light Betrieb ermöglicht das automatische Abspielen der intern eingespeicherten Muster zum Takt der Musik.

Dazu „SoUd“ mit den „Up“ / „Down“ Knöpfen auswählen und die Auswahl mit „Enter“ bestätigen:

Der Standard-Wert ist „All“, was bedeutet, dass alle Intern eingespeicherten Muster und Gratings abgespielt werden. Einzelne Gruppen eingespeicherter Muster in Verbindung mit dem jeweiligen Grating-Effekt können über die Werte ALL (alle Gratings), L001, L002, L003, L004 oder ohne Grating mit L005 ausgewählt werden:

Details zur Einstellung der Sensitivität des Mikrofons finden sich unter „4.5. Einstellungen“

4.2. STAND-ALONE / AUTOMATIKBETRIEB

Im Stand-Alone Betrieb, oder auch Automatikbetrieb, können die internen Muster ohne zusätzliche Ansteuerung abgespielt werden. Das Abspielen erfolgt in der Reihenfolge und gemäß der internen Einstellungen. Dazu mittels der „Up“ / „Down“ Steuerknöpfe zu „AUto“ wechseln und mit „Enter“ bestätigen:

Der Standard-Wert ist „All“, was bedeutet, dass alle intern eingespeicherten Muster und Gratings abgespielt werden. Einzelne Gruppen eingespeicherter Muster in Verbindung mit dem jeweiligen Grating-Effekt können über die Werte ALL (alle Gratings), L001, L002, L003, L004 oder ohne Grating mit L005 ausgewählt werden:

4.3. MASTER-SLAVE

Der Laser ist Master-Slave fähig. Das bedeutet, dass ein Laser, der als Master definiert ist, das Steuersignal an weitere Slave-Laser übergeben kann, so dass alle Geräte dasselbe Muster etc. synchron ausgeben.

Der Master-Slave-Modus funktioniert nur mit Geräten der gleichen Produktserie aus der gleichen Produktgeneration.

A: Laser mittels DMX-Kabel verbinden

Um die Master-Slave-Funktion nutzen zu können, muss der Master-Laser mit dem / den Slave-Laser(n) verbunden werden. Dazu das DMX Kabel in den DMX out Anschluss am Master-Laser stecken und in den DMX in Anschluss am Slave-Laser. Wenn mehrere Slave-Laser angeschlossen werden sollen, wird das Steuersignal über das DMX-Kabel zu den weiteren Slave-Lasern durchgeschliffen.

DeutschDeutsch

Anleitung: CS-8000RGB FX | CS-12.000RGB FX Anleitung: CS-8000RGB FX | CS-12.000RGB FX

B: Master Laser aktivieren

Der Master-Laser muss als Ansteuersystem festgelegt werden.

Dazu über „Up“ / „Down“ zu „SEt“ navigieren und die Auswahl mit „Enter“ bestätigen:

Dann die „Up“ / „Down“ Steuerknöpfe nutzen und zu „uASt“ wechseln

Auf „Enter“ drücken und die „Up“ / „Down“ Steuerknöpfe nutzen, um die Option auf „on“ umzuschalten. Dann wieder mit „Enter“ bestätigen

C: Master Einstellung auf Slave Laser deaktivieren

Sobald die Systemeinstellung für Master-Laser auf „on“ steht, sendet das Gerät Steuersignale zu den verbundenen Slave-Lasern. Daher muss bei allen Slave Lasern die Master-Einstellung auf „off“ gestellt werden:

D: Sound-to-Light oder Stand-alone Betriebsmodus am Master Laser einstellen

Um den Master-Slave-Betrieb zu aktivieren, muss der Laser entweder im Sound-to-Light (4.1) oder im Stand-Alone (4.2.) Modus betrieben werden.

E: Slave Laser verbinden und aktivieren

Die Slave Laser müssen auf den DMX Modus gestellt sein („d512“) und die Adresse 001 haben (siehe 4.4. DMX 512).

4.4. DMX 512

Für die Nutzung des DMX Modus muss ein DMX Controller oder ein Master Laser (siehe 4.3. Master-Slave Betrieb) verbunden sein.

Um zum DMX Modus zu wechseln, muss mittels „Up“ / „Down“ Tasten zu „d512“ navigiert werden und die Auswahl mit „Enter“ bestätigt werden:

Das Untermenü für die Einstellung der DMX Adresse öffnet sich:

„Enter“ drücken und die „Up“ / „Down“ Steuerknöpfe verwenden, um die gewünschte DMX Adresse einzustellen.

Bestätigen mit „Enter“. Durch das drücken der „Exit“-Taste gelangt man zurück zum Hauptmenü.

DMX Tabelle

Der Laser nutzt 14 DMX Kanäle. Es ist sicherzustellen, dass sich der Adressbereich nicht mit einem anderen Gerät im selben DMX-Universum überschneidet.

Kanal Werte Funktion
1 Betriebsmodus 0 - 49 Laser aus
		50 - 99 Sound-to-Light Modus
		100 - 149 Stand-Alone Modus
		150 - 255 DMX Modus
2 Musterauswahl 0 - 255 Musterauswahl
3 Drehung (Z-Achse) 0 -		127 Auswahndes Drehwinkels
		128 - 191 Geschwindigkeit Drehung gegen den Uhrzeigersinn
		192 - 255 Geschwindigkeit Drehung mit dem Uhrzeigersinn
4 Drehung X-Achse 0 -		127 Drehwinkel Schritte X
		128 - 255 Geschwindigkeit Drehung X
5	Drehung Y-Achse	0 - 127	Drehwinkel Schritte X
		128 - 255 Geschwindigkeit Drehung Y
6	Verschiebung X-Achse	0 - 127	Verschiebungsschritte X
		128 - 255 Geschwindigkeit Bewegung X
7	Verschiebung Y-Achse	0 - 127	Verschiebungsschritte Y
		128 - 255 Geschwindigkeit Bewegung Y
8 Größe X 0 -		255 Größe X von groß nach klein
9 Größe Y 0 -		255 Größe Y von groß nach klein
10	Musterverlauf	0 - 255	Musterverlaufsgeschwindigkeit
11	Scangeschwindigkeit / Punkte	0 - 127 Scangeschwindigkeit
		128 - 255 Punktgeschwindigkeit
12	Farbauswahl	0 - 24 Originalfarbe
		25 - 199 Farbauswahl
		200 - 224 Automatischer Farbwechseleffekt
		225 - 255 Regenbogenfarbefekt
13	Farbwechsel-Geschwindigkeit	0 - 255 Geschwindigkeitseinstellung für den automatischen Farbwechseleffekt und die mehrteiligen Farbschritte
14	Grating Effekt	0 - 255	Wechsel zwischen einzelnen Grating Effekten

Anleitung: CS-8000RGB FX | CS-12.000RGB FX Anleitung: CS-8000RGB FX | CS-12.000RGB FX

4.5. EINSTELLUNGEN

Über die „Up“ / „Down“ Steuerknöpfe den Menüpunkt „SEt“ aufrufen, um das Einstellungs-Menü zu öffnen. Dann mit „Enter“ bestätigen:

Über das Einstellungs-Menü können verschiedene Grundeinstellungen des Lasers vorgenommen werden:

Einstellungen für den Master-Betrieb

Über das „uAST“ Menü kann der Master Modus für den Laser eingestellt werden. Wenn das Menü auf Master > On gestellt wird, kann das Gerät als Master in einem Master-Slave Setup genutzt werden. Weitere Details dazu unter „4.3. Master Slave Betrieb“.

Auf „Enter“ drücken um die Einstellungen zu ändern. Mit „Up“ / „Down“ kann die Auswahl eingestellt werden.

Bestätigung mit „Enter“.

Safety Einstellungen, Beam Block

Über das „bEAu“ Menü kann das Beam Block Safety ein- und ausgeschaltet werden. Das Beam Block Safety verhindert, dass sehr starke Einzelstrahlen dargestellt werden können. Es wird dringend empfohlen, diese Einstellung nicht zu deaktivieren. Das Deaktivieren des Beam Block Safetys geschieht auf eigene Verantwortung! Laser mit deaktiviertem Beam Block Safety dürfen nur in sicheren Bereichen verwendet werden. Beachten Sie immer die lokalen Vorschriften!

Zum Anpassen der Einstellungen „Enter“ drücken und die „Up“ / „Down“ Steuerknöpfe nutzen, um die Auswahl anzunassen.

Bestätigung mit „Enter“.

Einstellung der Ausrichtung der Darstellung

Über das „InvE“ Menü kann die Ausrichtung der Projektion eingestellt werden. Die Darstellung kann dabei auf der x- und der y-Achse invertiert werden, um die Darstellung an die Projektionssituation des Beam-Contents anzupassen:

page 22 / 33 page 23 / 33

Mit „Enter“ das Menü öffnen. Ein Test Bild wird projiziert das die derzeitige Ausrichtung der Projektion zeigt. Durch die „Up“ / „Down“ Steuerknöpfe können die verschiedenen Ausrichtungsvarianten gewählt werden, durch drücken der Enter-Taste wird die Auswahl bestätigt und die Projektion des Testbilds ändert sich.

„Exit“ drücken um zum Hauptmenü zurückzukehren.

Einstellung der Sensitivität des internen Mikrofons

Die Sensitivität des internen Mikrofons für den Sound-to-Light Betrieb kann über das „SEns“ Menü eingestellt werden. „Enter“ drücken um die Auswahl zu bestätigen. Die „Up“ / „Down“ Steuerknöpfe nutzen um die Auswahl zu ändern.

Die Sensitivität kann zwischen 1 und 100 eingestellt werden. Der Standardwert ist 50.

4.6. ILDA / COMPUTER-STEUERUNG

Der Laser kann mit jeder Lasersteuer-Software angesteuert werden, die ILDA über einen sub-d Anschluss unterstützt. Dazu den Laser über ein ILDA Kabel mit dem Digital-Analog-Wandler (DAC / ILDA interface) verbinden. Der Laser erkennt automatisch, wenn ein DAC verbunden ist und schaltet in den ILDA Betrieb um.

Um die Grating-Effekte im ILDA-Modus zu nutzen, muss das Menü „ILdA“ ausgewählt werden. Drücken Sie „Enter“, um die Einstellungen zu ändern.

Grating-Effekt Einstellung im ILDA Modus - DMX-Grating-Effekt-Einstellungen im ILDA-Modus

Wird der ILDA-Modus ausgewählt, so ist „L001“ der Standardwert, was bedeutet, dass der Laser automatisch durch die Grating-Effekte schaltet. Ein gewünschter Grating-Effekt kann mit L002, L003, L004 ausgewählt werden. Wenn L005 ausgewählt ist, gibt es keinen Grating-Effekt.

DeutschDeutsch

Anleitung: CS-8000RGB FX | CS-12.000RGB FX Anleitung: CS-8000RGB FX | CS-12.000RGB FX

Verwenden Sie die Taste „Up“ / „Down“, um die Auswahl zu ändern:

Wenn die Grating-Effekte über DMX angesteuert werden sollen, während sich das Gerät im ILDA-Modus befindet, bitte „d512“ auswählen und mit Enter bestätigen. Zuvor muss eine DMX-Adresse, wie in Kapitel „4.4 DMX 512“ geschrieben, eingegeben werden.

Abschließende Erklärung

Sowohl Produkt als auch Verpackung sind beim Verlassen der Fabrikation einwandfrei. Der Benutzer des Geräts muss die lokalen Sicherheitsbestimmungen und die Warnhinweise in der Betriebsanleitung beachten. Schäden, die durch unsachgemäße Handhabung entstehen, unterliegen nicht dem Einflussbereich der Herstellers und des Händlers. Somit wird keine Haftung bzw. Gewährleistung übernommen.

Sollten Änderungen an dieser Bedienungsanleitung vorgenommen werden, können wir Sie darüber nicht in Kenntnis setzen. Bitte kontaktieren Sie für Fragen Ihren Händler. Für Servicefragen wenden Sie sich bitte an Ihren Händler oder aber an Laserworld. Verwenden Sie auschließlich Laserworld-Ersatzteile. Änderungen vorbehalten. Aufgrund der Datenmenge kann keine Gewähr für die Richtigkeit der Angaben gegeben werden.
